BEDIENUNGSANLEITUNG SEC-DVR504 NEDIS

DVR Kamera-Überwachungssystem

• Dieses Handbuch (S. 16)
• Verpackungsinhalt (S. 16)
• Technische Daten (S. 17)
- Beschreibung des Produkts (S. 19)
- Vorderseite (S. 19)
- Rückseite (S. 20)
- Fernbedienung (S. 20)
- Maus (S. 21)

• Installationsanleitungen (S. 22)

- Gebrauchsanleitungen (S. 22)

• Anmeldung (S. 22)
• Live Ansicht (S. 23)
• Status und Toolbar (S. 23)
• Aufnahmeeinstellungen (S. 23)
• Manuelle Aufnahme (S. 24)
• Zeitgesteuerte Aufnahme (S. 24)
• Videowiedergabe (S. 24)
• Backup von Dateien (S. 24)
• Zeitgesteuertes Backup (S. 25)
• Netzwerkeinstellungen (S. 25)

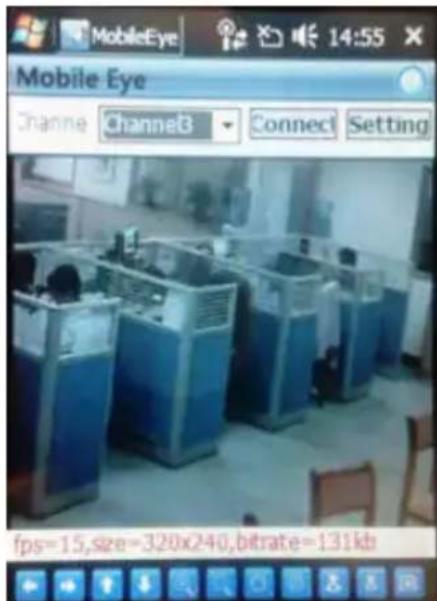

• Verwendung mit Handys (S. 25)

- Wartung (S. 27)

• Garantie (S. 27)

• Haftungsausschluss (S. 27)

- Entsorgung (S. 27)

Dieses Handbuch

In diesem Handbuch werden der Gebrauch und die Installation des digitalen Videorekorders und der Kameras erläutert. Informieren Sie sich in dem ausführlichen englischschsprachigen Handbuch näher über den digitalen Videorekorder.

• Lesen Sie dieses Handbuch vor der Installation / dem Gebrauch des Kamera-Überwachungssystems.
• Bewahren Sie das Handbuch für zukünftige Verwendungszwecke gut auf.

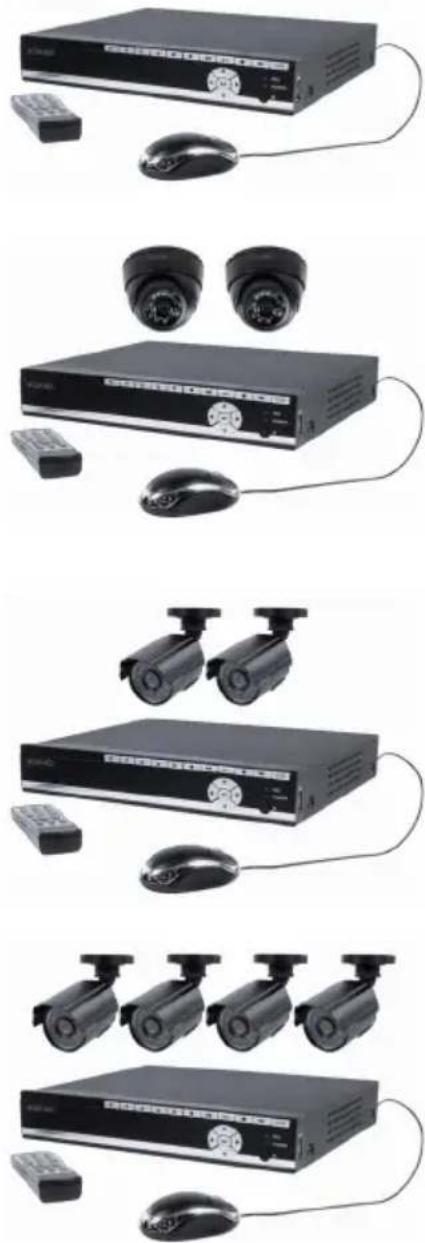

Verpackungsinhalt

SEC-DVR504

• 1x DVR
  • 1x Fernbedienung (inkl. 2x AAA Batterien)
• 1x USB-Maus
  • 1x AC/DC Adapter mit Ausgang für DVR und 4 Kameras
• 1x CD-ROM

SEC-SETDVR20

• 1x DVR
  • 2x Kameras SEC-CAM355
  • 2x 18 m Verbindungskabel
  • 1x Fernbedienung (inkl. 2x AAA Batterien)
• 1x USB-Maus
  • 1x AC/DC Adapter mit Ausgangskabel für DVR und 4 Kameras
• 1x CD-ROM

SEC-SETDVR30

• 1x DVR
  • 2x Kameras SEC-CAM25
  • 2x 18 m Verbindungskabel
  • 1x Fernbedienung (inkl. 2x AAA Batterien)
• 1x USB-Maus
  • 1x AC/DC Adapter mit Ausgangskabel für DVR und 4 Kameras
• 1x CD-ROM

SEC-SETDVR40

• 1x DVR
  • 4x Kameras SEC-CAM25
  • 4x 18 m Verbindungskabel
  • 1x Fernbedienung (inkl. 2x AAA Batterien)
• 1x USB-Maus
  • 1x AC/DC Adapter mit Ausgangskabel für DVR und 4 Kameras
• 1x CD-ROM

Technische Daten

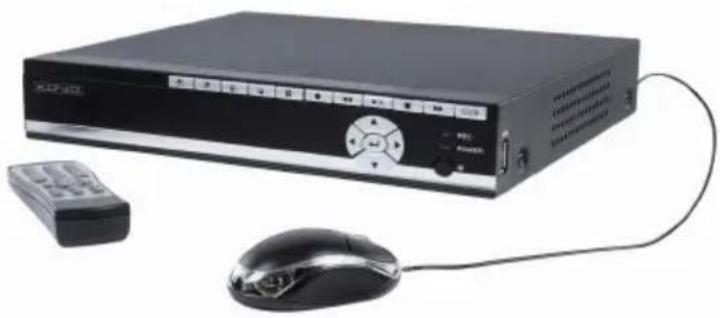

Digitaler Videorekorder SEC-DVR504

- Betriebssystem: Linux

• Videoeingang: 4 Kanäle, BNC

• Videoausgang: 1 Kanal BNC /1 Kanal VGA

• VGA-Auflösung: 1280 x 1024

• Bildschirmauflösung: PAL: 720 x 576 / NTSC: 720 x 480

- Aufnahmeauflösung: PAL: CIF (360 x 288) / HD1 (720 x 288) / D1 (720 x 576), NTSC: CIF (360 x 240) / HD1 (720 x 240) / D1 (720 x 480)

- Aufnahmebildfrequenz: PAL: 50 fps @ D1, 100 fps @ HD1 / CIF, NTSC: 60 fps @ D1, 120 fps @ HD1 / CIF

• Bildschirm: Vollbild / Quad / PIP / S.E.Q.

• HDD-Anschluss: 1x SATA 3,5 Zoll

• HDD: Bis zu 2 TB (nicht mitgeliefert)

• Wiedergabe: 4 Kanäle gleichzeitig

• Wiedergabe per Netzwerk: 4 Kanäle

• Netzwerkschnittstelle: RJ45, 10 M / 100 M

- Netzwerkprotokoll: Unterstützt TCP / IP, DHCP, DDNS, PPPoE

- Netzwerkfunktionen: Unterstützt Live Ansicht mit Internet Explorer & Smartphone

• USB-Anschluss: USB 2.0 für Maus und Dateibackup / Aktualisierung

- Backup: AVI-Datei per USB-Flash / externe USB-Festplatte / USB-CD / Netzwerk

• Befugnis: Max. 7 Benutzer

- Gebrauch: Gleichzeitig Live Ansicht, Aufnahme, Wiedergabe, Backup und Fernzugriff

- Aufnahmequalität: Maximal / gut / normal

- Aufnahmemodi: Normal / zeitgesteuert / Bewegungserkennung / ferngesteuerte Aufnahme

- Speicherung vor Aufnahme: 3 Sek.

• Wiedergabemodus: Wiedergabe / Vorlauf / Rücklauf / Bild für Bild

• Wiedergabe mit Suchfunktion: Datum / Zeit / Dateiliste

• Aufnahmedauer: 15 / 30 / 45 / 60 Min.

• Privatbereich: Ja

• Betriebsspannung: 12 V DC/2 A

• Abmessungen: 250 x 220x 40 mm

• Gewicht: 1,5 kg

Kamera SEC-CAM355

• Bildchip: 1/3" Sharp CCD
- Linse: 6,0 mm
• Horizontale Auflösung: 420 Zeilen
- Blickwinkel: 60^
• Infrarot-LED: 24 Stck., 15 m
• Lichtempfindlichkeit: 0,001 Lux
- Elektronische Blende: 1 / 50 (1 / 60) \~ 1 / 100.000 Sek.
• Rauschabstand: >48 dB
- Weißabgleich: Automatisch
• Gammakorrektur: 0.45
• Schutzart: Innengebrauch
• Betriebstemperatur: -10°C bis 45°C
• Videoausgang: 1,0 Vss / 75 Ω
- Spannung: DC 12 V
• Abmessungen: Φ97 x 76
• Gewicht (mit Halterung): 148 g

Kamera SEC-CAM25

• Bildchip: 1/4" Sharp CCD
- Linse: 3,6 mm
• Horizontale Auflösung: 420 Zeilen
- Blickwinkel: 60^
• Infrarot-LED: 24 Stck., 15 m
• Lichtempfindlichkeit: 0,001 Lux
- Elektronische Blende: 1 / 50 (1 / 60) \~ 1 / 100.000 Sek.
• Rauschabstand: >48 dB
• Verstärkung: Auto
• Gammakorrektur: >0,45
• Schutzart: IP 66
• Betriebstemperatur: -10°C bis 45°C
• Videoausgang: 1,0 Vss / 75 Ω
- Spannung: DC 12 V

• Abmessungen: Φ57 x 157
• Gewicht (mit Halterung): 450 g

Sicherheitsvorkehrungen:

• Kamera oder DVR bei Fehlfunktionen nicht öffnen. Diese Produkte nur von einem qualifizierten Techniker öffnen lassen.
• Kamera und DVR nicht in Flüssigkeiten tauchen.
  • DVR vor Wasser und Feuchtigkeit schützen.
• Kamera und DVR vor hohen Temperaturen schützen (siehe technische Daten).
• Das System nicht in der Nähe von starken Magnetfeldern, wie Lautsprechern, installieren. Diese könnten die Qualität beeinträchtigen.

Beschreibung des Produkts

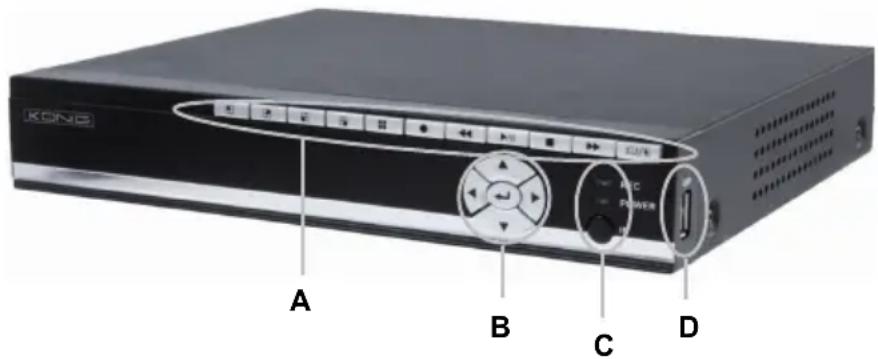

Beschreibung der Tasten an der Vorderseite des DVR und deren Funktionen:

Bereich A:

Auswahl Kanal 1

Auswahl Kanal 2

Auswahl Kanal 3

Auswahl Kanal 4

QUAD-Modus und Anzeige aller Kanäle gleichzeitig

Manuelle Aufnahme starten oder beenden (bei der programmierten Aufnahme öffnen Sie bitte das entsprechende Menü des DVR)

Während der Wiedergabe die Videoaufnahme zurückspulen

Videosuchfunktion und Wiedergabemenü öffnen. Im aktivierten Wiedergabemodus mit dieser Taste die Aufnahme starten/unterbrechen.

Wiedergabe beenden

Während der Wiedergabe die Videoaufnahme vorspulen

Toolbar einblenden, Toolbar ausblenden, Menü verlassen und Untermenü verlassen. Drücken Sie, während die Toolbar der Funktionen eingeblendet ist, die Taste ENTER, um das Menü zu öffnen.

Bereich B:

Mit den Pfeiltasten können Sie durch das Menü navigieren

Mit der Taste ENTER bestätigen Sie eine Auswahl im Menü

Bereich C:

REC

Die Anzeigelampe leuchtet und weist darauf hin, dass eine Aufnahme lauft

POWER Die Anzeigelampe leuchtet, wenn der DVR in Betrieb ist

IR Infrarotempfänger für den Gebrauch der Fernbedienung

Bereich D:

USB-Port USB-Anschluss für tragbare Speichergeräte

Hinweis: Drücken Sie die Taste ☐ während der Live Ansicht 10 Mal, wenn keine Toolbar eingeblendet ist. Das Hauptmenü schaltet dann zwischen CVBS Videoausgang und VGA Videoausgang um.

Beschreibung der Anschlüsse an der Rückseite des DVR:

1. Netzwerkschnittstelle RJ45, 10 M / 100 M
2. VGA Videoausgang für Monitor
3. CVBS Videoausgang für Monitor
4. BNC-Eingänge für den Anschluss von Kameras
5. DC-Netzeingang (nur das mitgelieferte AC/DC Netzteil verwenden)
6. USB-Port für Maus

Beschreibung der Fernbedienung:

Die Funktionen und Symbole der Tasten mit denselben Markierungen sowohl auf der Fernbedienung als auch auf der Vorderseite des DVR sind identisch.

Folgende Tasten gibt es nur auf der Fernbedienung:

Falls das Passwort aktiviert ist, drücken Sie auf die Sperrtaste, um nach der Änderung von Einstellungen, wie z.B. des Passworts, das Menü abzumelden.

Hinweis: Das Herstellerpasswort für Admin ist „888888“ und das für user1 ist „666666“.

Unter Menü > System > Benutzer können Sie das Passwort von Admin ändern und einen anderen Benutzernamen und Passwort hinzufügen.

Nummerntasten: Mit den Tasten 1, 2, 3 oder 4 können Sie den jeweiligen Kanal der Kamera anzeigen.

Die anderen Nummerntasten haben für dieses Modell keine Funktion.

Bestätigen Sie Ihre Auswahl in einem Menü mit der Taste ENTER.

Drücken Sie die Taste Abfolge, um die automatische Abfolge zwischen den angeschlossenen Kameras zu starten.

Stummtaste. Nicht zutreffend für dieses Modell.

Menü/ESC: Menü öffnen oder Menü/Option verlassen

Quad-Taste: Quad-Modus aktivieren. Drücken Sie die Taste 1, 2, 3 oder 4, um die Kamera erneut im Vollbildmodus auszuwählen.

Beschreibung der Maus:

Die Maus funktioniert wie eine Maus am Computer.

Rechte Maustaste: In der Live Ansicht können Sie durch Drücken der rechten Maustaste die Toolbar ein- oder ausblenden.

Im Haupt- oder Untermenü können Sie durch Drücken der rechten Maustaste das jeweilige Menü verlassen. Beachten Sie, dass vorgenommene Einstellungen durch Drücken der rechten Maustaste nicht gespeichert werden.

Linke Maustaste: Drücken Sie, wenn das Menü entsperrt ist, per linker Maustaste auf das Symbol SYSTEMEINSTELLUNGEN in der Toolbar, um das Hauptmenü zu öffnen. Durch Drücken der linken Maustaste im Hauptmenü können Sie weitere Untermenüs öffnen. Drücken Sie die linke Maustaste im Menü „detail files“, um eine Aufnahmedatei abzuspielen.

Durch Drücken der linken Maustaste können Sie in Eingabefeldern oder Aufklappmenüs Werte auswählen. Das System erlaubt die Eingabe chinesischer Schriftzeichen und anderer spezieller Symbole, Nummern und Buchstaben.

Durch Drücken der linken Maustaste im Wiedergabemodus können Sie die Wiedergabemodi Vorlauf, Rücklauf, Zeitlupe, Bild für Bild und normale Wiedergabe entsprechend einschalten. Durch Drücken der linken Maustaste können Sie auch jede dieser Funktionen beenden, oder einen Modus oder ein Menü verlassen.

Mit der linken Maustaste erhalten Sie Zugriff auf die Farb-, Lautstärke- (n/a) und Bildschirmsteuerleisten.

Drücken Sie im Hauptmenü, in Untermenüs oder in der Wiedergabeansicht per linker Maustaste auf „x“, um das aktuelle Menü zu verlassen.

Mit der linken Maustaste können Sie auch Menüoptionen auswählen.

Doppelklick Per Doppelklick der linken Maustaste in der Live Ansicht oder während der Videowiedergabe können Sie die Anzeige der linken Maustaste vergrößern.

Ziehen In der Einstellungsübersicht der Bewegungserkennung können Sie durch Drücken der linken Maustaste den Rahmen anklicken und zur Einstellung des Erkennungsbereichs entsprechend ziehen.

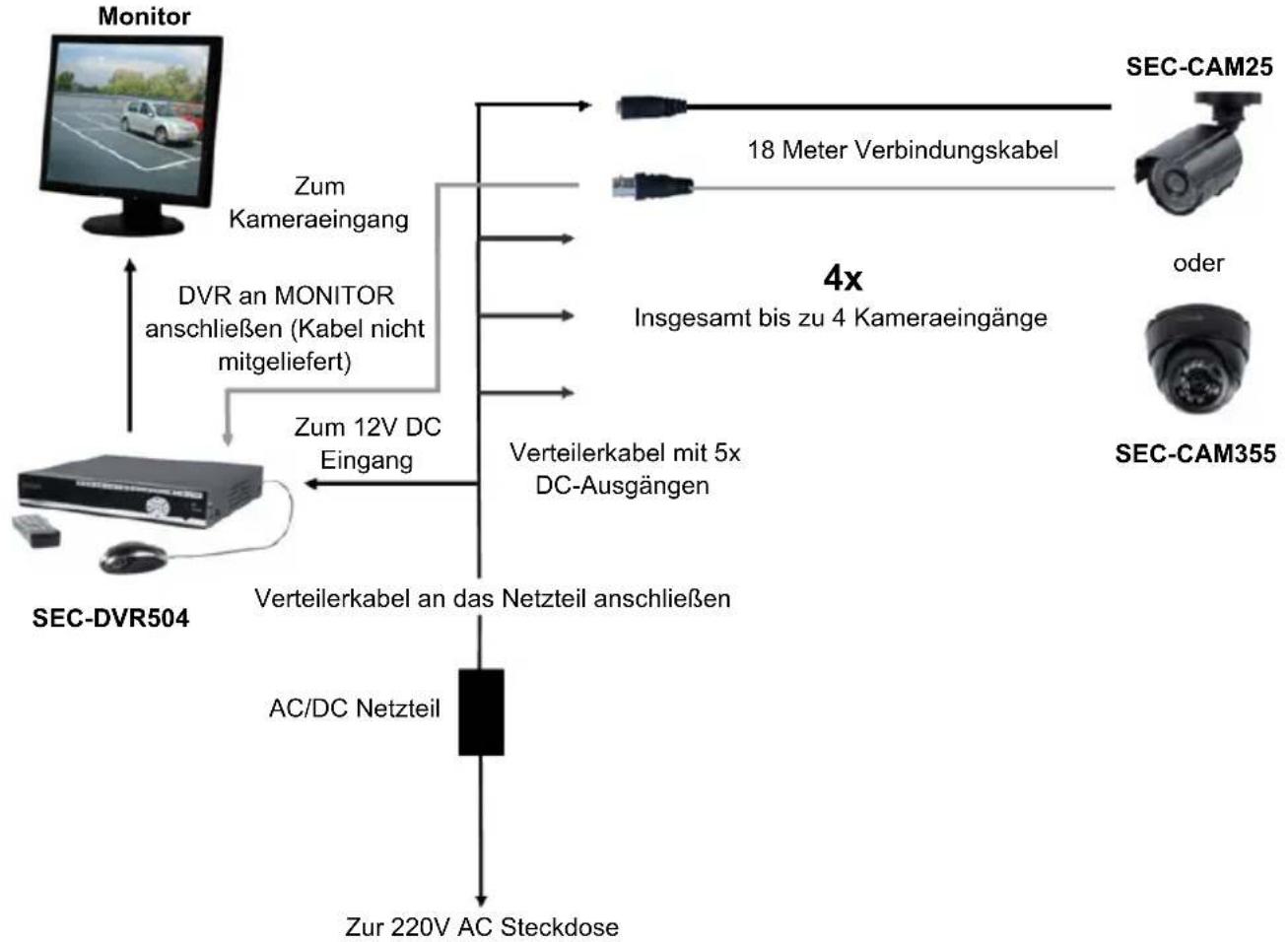

Installationsanleitungen

Gebrauchsanleitungen

In den folgenden Kapiteln werden einige Eigenschaften und Funktionen des digitalen Videorekorders einführend beschrieben. In dem ausführlichen englischen Handbuch finden Sie weitere Informationen über den DVR. Für Systemeinstellungen sollten Sie immer die Maus verwenden.

Der DVR schaltet sich automatisch ein, sobald das AC/DC Netzteil an den DVR und eine Steckdose angeschlossen wird.

Drücken Sie während der Konfiguration auf 📄, um das Gerät auf die Herstellereinstellungen zurückzusetzen. Drücken Sie auf ✅ zum Speichern der Einstellungen.

Anmeldung:

Drücken Sie in der Live Ansicht zweimal auf 📄/µ order doppelklicken Sie in der Live Ansicht auf die rechte Maustaste, um die Toolbar einzublenden. Falls das Passwort aktiviert ist, erscheint das Fenster für die Anmeldung. Sie können für die Anmeldung einen Benutzernamen und ein Passwort eingeben.

1. Das Herstellerpasswort für Admin ist 888888 und das für user1 ist 666666.

2. Die Geräte-ID wird für die Verbindung des IE-Interfaces verwendet. Weitere Informationen zum Gebrauch finden Sie im ausführlichen Handbuch.

Hinweis: Sie müssen Sich am DVR anmelden, um das Menü zu öffnen und Einstellungen ändern zu können.

Live Ansicht:

Die in der Live Ansicht angezeigten Informationen sind Echtzeitbilder, -namen und -zustände des jeweiligen Kanals. Die Symbole weisen auf Folgendes hin:

Das Symbol weist darauf hin, dass der Kanal im Bewegungserkennungsmodus eine Bewegung erkannt hat.

Der rote Punkt weist darauf hin, dass für den Kanal der Aufnahmemodus aktiviert ist.

Status und Toolbar:

Drücken Sie in der Live Ansicht einmal auf 📄/µ ordrücken Sie auf die rechte Maustaste, um die Statusleiste anzuzeigen.

Drücken Sie in der Live Ansicht zweimal auf 📄/µ or doppelklicken Sie auf die rechte Maustaste, um die Toolbar einzublenden, falls das Passwort deaktiviert ist. Falls das Passwort verfügbar ist, können Sie die Toolbar nur nach der Anmeldung sehen.

1. Systemeinstellungen (Menü) 6. E-Zoom (elektronisch)
2. Wiedergabe (Wiedergabemenü) 7. VGA/BNC Schalter
3. Manuelle Aufnahme 8. PIP 1x1
4. Tastensperre 9. PIP 1x2
5. Automatische Abfolge

Aufnahmeeinstellungen:

Öffnen Sie Toolbar → System settings → Record zum Öffnen des Aufnahmemenüs. Dort können Sie Einstellungen an der Qualität, Auflösung, Bildfrequenz, Aufnahmedauer und am Aufnahmemodus vornehmen. Es gibt drei Aufnahmemodi: Manuelle Aufnahme, Immer und Zeitgesteuert. Im Aufnahmemodus Always (Immer) werden alle Kanäle fortlaufend aufgezeichnet.

Bildfrequenz: Sie können die Bildfrequenz jedes Kanals unabhängig einstellen. Die Bildfrequenz beträgt für PAL für die Echtzeitaufnahme 25 Bilder pro Sekunde (fps).

Bitte beachten Sie, dass die Begrenzung der Aufnahmebildfrequenz von der eingestellten Aufnahmeauflösung abhängig ist. Obwohl Sie hier die Aufnahmebildfrequenz einstellen können, wird das System die Aufnahmebildfrequenz automatisch herabsetzen, falls sie die Grenzwerte des DVR überschreitet.

Auflösung: für die Aufnahmeauflösung gibt es drei Optionen: D1, HD1 und CIF. Herkömmliches hochwertiges Fernsehen entspricht der Qualität D1. Sie können die Auflösung für jeden Kanal unabhängig einstellen.

Hinweis: Die Audiofunktion ist für dieses Modell nicht verfügbar.

Manuelle Aufnahme:

Die manuelle Aufnahme eignet sich dafür, ein unmittelbares Ereignis aufzunehmen. Zum Aktivieren der manuellen Aufnahme wählen Sie Toolbar → Manual Record (Manuelle Aufnahme), oder drücken Sie auf die Taste REC an der Vorderseite oder auf der Fernbedienung. Auf dem Bild erscheint ein roter Punkt. Drücken Sie REC erneut, um die manuelle Aufnahme zu beenden.

Hinweis: Diese Option ist nur möglich, wenn der DVR nicht bereits aufnimmt.

Zeitgesteuerte Aufnahme:

Es erlaubt Ihnen, für die gesamte Woche einen Zeitplan für Aufnahmen festzulegen, so dass nur bestimmte Ereignisse aufgezeichnet werden.

KANAL: Sie können einen, zwei oder alle Kanäle wählen.

Es gibt drei Aufnahmemodi: Motion Detection record (Bewegungserkennungsaufnahme), NORMAL record (NORMALE Aufnahme) und NO RECORD (KEINE AUFNAHME).

Unterschiedliche Farben stehen für unterschiedliche Aufnahmemodi: Orange steht für Bewegungserkennungsaufnahme, grün für normale Aufnahme, und grau für keine Aufnahme. Wählen Sie zunächst unten im Bildschirm ein Farbfeld aus. Wählen Sie dann ein Feld für den gewünschten Tag. Mit der Kopierfunktion können Sie eine Einstellung für alle Tage oder einen anderen Tag übernehmen.

Klicken Sie nach der Einstellung des Zeitplans auf zum Aktivieren der Einstellung.

Hinweis: Die Option I/O ist für dieses Modell nicht verfügbar.

Videowiedergabe:

Wählen Sie Toolbar → Play zum Öffnen des Wiedergabemenüs. Methode 1: Wiedergabe nach Datum

Eingabe des Datums: Stellen Sie das Datum und die Uhrzeit für die gewünschte Aufnahme ein. Wählen Sie „TIME“ und klicken Sie auf Enter, um für die Einstellung von Jahr, Monat und Tag direkt Zahlen einzugeben. Geben Sie dann im nächsten Feld die Uhrzeit ein und klicken auf ▶.

Folgendes Fenster öffnet sich automatisch. Wählen Sie den Kanal, dessen Video Sie abspielen möchten, und klicken Sie auf ▶. Wenn Sie nur einen Kanal gewählt haben, wird dessen Video im Vollbildmodus angezeigt. Wenn Sie zwei oder mehr Kanäle ausgewählt haben, werden die Videos der ausgewählten Kanäle gleichzeitig auf vier Rahmen verteilt abgespielt.

Methode 2: Wiedergabe nach Aufnahmestatus Geben Sie das Datum ein und starten Sie die Suche; es wird der Aufnahmestatus des Datums angezeigt.

Dateibackup:

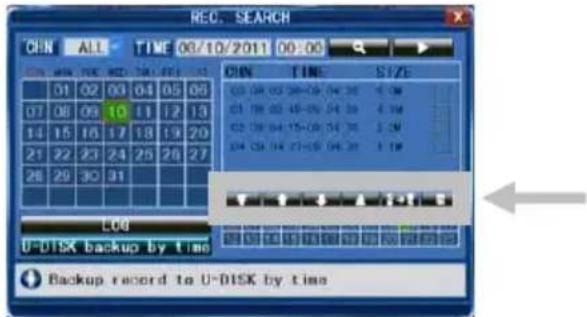

Wählen Sie Toolbar → Play → Search zum Öffnen der Dateiliste. In diesem Interface können Sie eine Videodatei sichern. Klicken Sie auf 📄, und 📋 um Seiten umzublättern.

Wählen Sie die zu sichernde Videodatei aus und klicken Sie auf 3, um die Videodatei auf einem USB-Speichergerät zu speichern.

Backup nach Zeit:

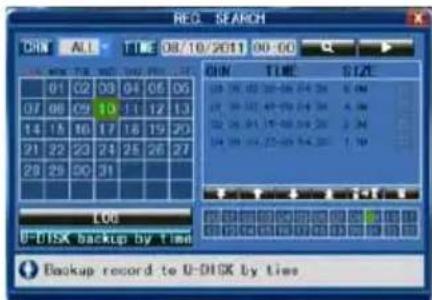

Setzen Sie den Cursor auf [▶] (das Symbol wird bei Auswahl markiert) und drücken Sie auf die linke Maustaste, um das Einstellungsinterface [REC SEARCH] zu öffnen, oder drücken Sie auf [▶/∥], um das Einstellungsinterface zu öffnen. Gehen Sie mit dem Cursor zu „U-DISK backup by time“ und drücken Sie auf die linke Maustaste, um die Suchfunktion „U-DISK backup by time“ zu starten (siehe nachfolgende Abbildung).

Netzwerkeinstellungen:

Für die Einstellung des Netzwerks werden Netzwerk-/IP-Kenntnisse vorausgesetzt. Wenden Sie sich an Ihren Einzelhändler oder eine andere Person mit Netzwerk-/IP-Kenntnissen.

Der Anschluss des DVR an das Internet setzt bestimmte Einstellungen am DVR voraus. Um über das Internet auf Ihren DVR zugreifen zu können, benötigen Sie entweder eine statische IP von Ihrem Internetanbieter (ISP) oder einen Router für dynamische DNS (DDNS), und ein Konto mit online DDNS-Dienst. Der Dienst ist länderabhängig, in vielen Ländern empfehlen die Hersteller den Dienst http://www.dyndns.com.

Wählen Sie Toolbar → System Setting (System Einstellungen) → Network (Netzwerk).

Informieren Sie sich in dem ausführlichen englischen Handbuch über weitere Details zu den Netzwerkeinstellungen.

Verwendung mit Handys

Dieser DVR-Dienst kann Live Feeds von CCTV-Kamers auf Ihr Handy übertragen, so dass Sie auch unterwegs von nahezu überall Zugang auf Ihr Überwachungssystem haben. Für diese Funktion muss Ihr DVR mit dem Internet verbunden sein und die Interneteinstellungen müssen für Handys aktiviert sein.

Um Bilder auf Ihrem Handy anschauen zu können, müssen Sie auf Ihrem Handy ein bestimmtes Betriebssystem-Programm für Handys installieren. Diese Handyprogramme befinden sich auf der mitgelieferten CD; Sie können diese auch via iTunes für iPhone herunterladen. Suchen Sie unter iTunes nach „MobileEye“.

Informieren Sie sich im Handbuch Ihres Handys über die Installation der Programme. Zur Zeit wird nur eine begrenzte Zahl von Telefonen unterstützt: Windows CE Handy, Nokia Symbian S60 3rd und 5th Edition OS, Google Android, BlackBerry OS 4.x+ und Apple iPhone.

Hinweis:

1. Vor dem Gebrauch dieser Funktion müssen Sie einen Internetdienst für Ihr Handy aktivieren, wie z.B. 3G oder 2.5G. Wenden Sie sich bitte an Ihren Mobile Service Provider für weitere Informationen.
2. Auf Ihrem Handy können Sie immer nur einen Life Feed Kanal anschauen. Die geteilte Anzeige und die Wiedergabe aufgenommener Dateien sind momentan nicht möglich.

Im folgenden Beispiel wird ein Windows CE Handy verwendet. Der Gebrauch anderer Handyprogramme ist im Wesentlichen gleich. Detaillierte Anleitungen finden Sie in dem ausführlichen Handbuch auf der mitgelieferten CD. Installieren Sie von der Installations-CD die Datei „MobileEye.cab“ auf Ihrem Windows Handy.

Suchen und starten Sie die Anwendung „MobileEye“. Klicken Sie auf „Setting“ und geben Sie dann die IP-Adresse Ihres DVR ein.

Geben Sie links im Bildschirm Benutzername, Passwort, Server (IP-Adresse Ihres DVR) und Port (standardmäßig 10510) ein.

Wählen Sie anschließend im Aufklappmenü die Kanalnummer für die Datenübertragung, und wählen Sie den Standardkanal für die Verbindung.

Wählen Sie für Ihre Lieblingsdateien einen Record Name (Aufnahmenamen). Klicken Sie auf OK zum Speichern der Einstellungen.

Klicken Sie auf die Taste Connect (Verbinden), um das System zu verbinden und Live Feeds von Ihren CCTV-Kameras anzuschauen.

Wählen Sie im Aufklappmenü der Kanäle eine Kamera.

Drücken Sie auf die Taste Setting (Einstellungen), um Änderungen an den Einstellungen vorzunehmen.

Die Daten auf dem Bildschirm geben Auskunft über die Bildfrequenz (fps), Auflösung (Größe) und Bitrate (Kbps) des aktuellen Kanals.

Die Toolbar enthält folgende Steuerelemente:

Pfeiltasten zur Steuerung der Richtung der PTZ-Kamera (für dieses DVR-Modell) nicht verfügbar:

Vergrößern / verkleinern:

Blende:

Fokus:

Schnappschuss:

Informieren Sie sich im Handbuch Ihres Handys über weitere Details zur Installation dieser Anwendung.

Wartung:

Reinigen Sie den DVR mit einem trockenen Tuch. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Alle Änderungen und/oder Veränderungen an dem Produkt machen die Garantie nichtig. Wir übernehmen keinerlei Haftung für Schäden, die durch falsche Verwendung dieses Produktes verursacht werden.

Haftungsausschluss:

Wir behalten uns das Recht vor, die Ausführung und Spezifikation ohne vorherige Mitteilung zu ändern. Alle Logos, Marken und Produktnamen sind Handelsnamen oder registrierte Handelsnamen ihrer entsprechenden Inhaber und werden hiermit als solche anerkannt.

Entsorgung:

• Dieses Produkt muss an einem entsprechenden Sammelpunkt zur Entsorgung abgegeben werden. Entsorgen Sie dieses Produkt nicht mit dem Haushaltsmüll.
• Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.

FRANÇAIS

• Weergave: Volledig scherm / quad / PIP / S.E.Q.

• HDD-interface: 1x SATA 3,5 inch

• Bildebrikke: 1/3" Sharp CCD

• Linse: 6,0 mm

• Horisontal oppløsning: 420 TVL

- Synsvinkel: 60^

• Infrarød LED: 24 stk, 15 M

Beschreibung: DVR Kamera-Überwachungssystem
