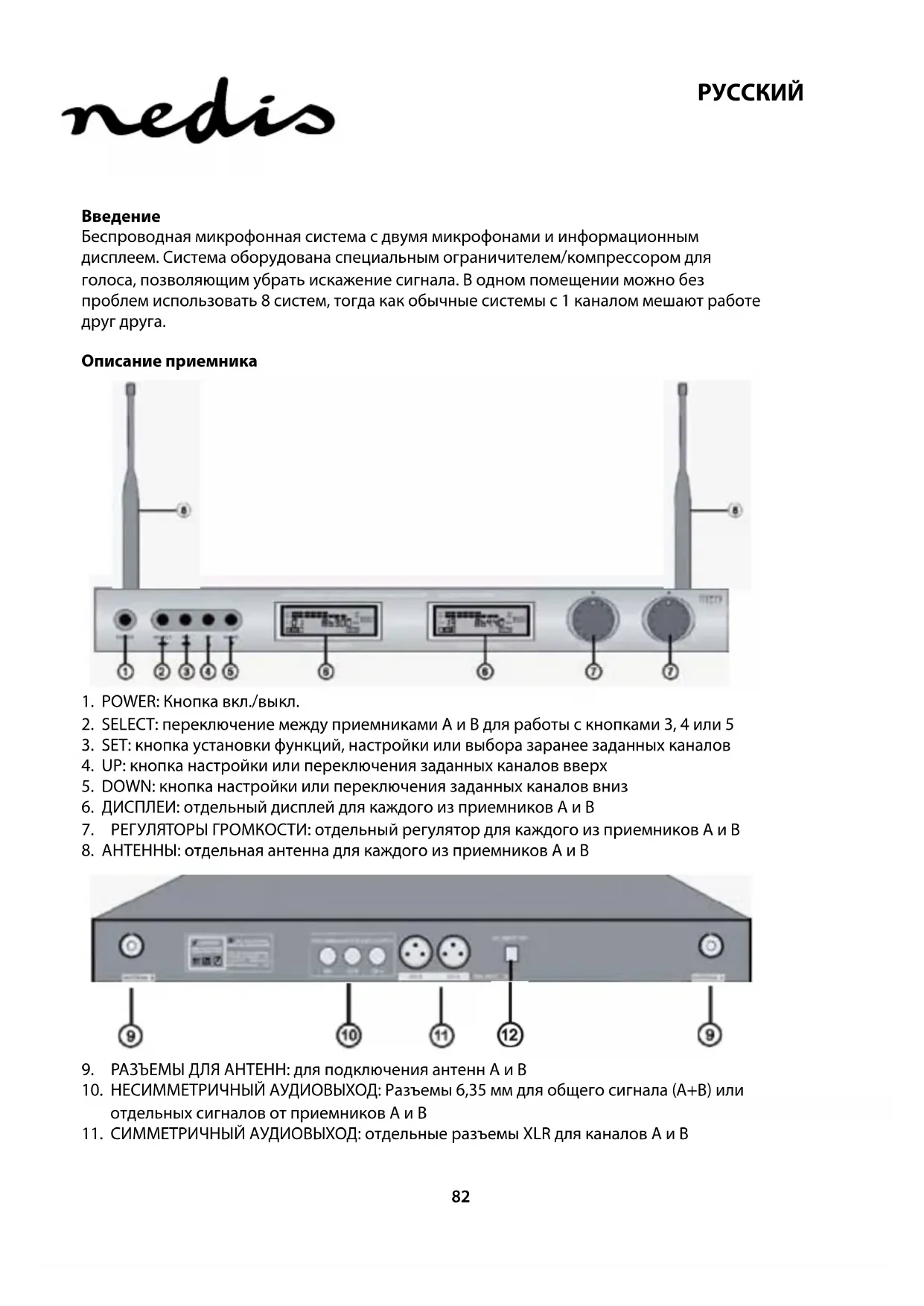

Беспроводная микрофонная система с двумя микрофонами и информационным дисплеем. Система оборудована специальным ограничителем/компрессором для голоса, позволяющим убрать искажение сигнала. В одном помещении можно без проблем использовать 8 систем, тогда как обычные системы с 1 каналом мешают работе друг друга.

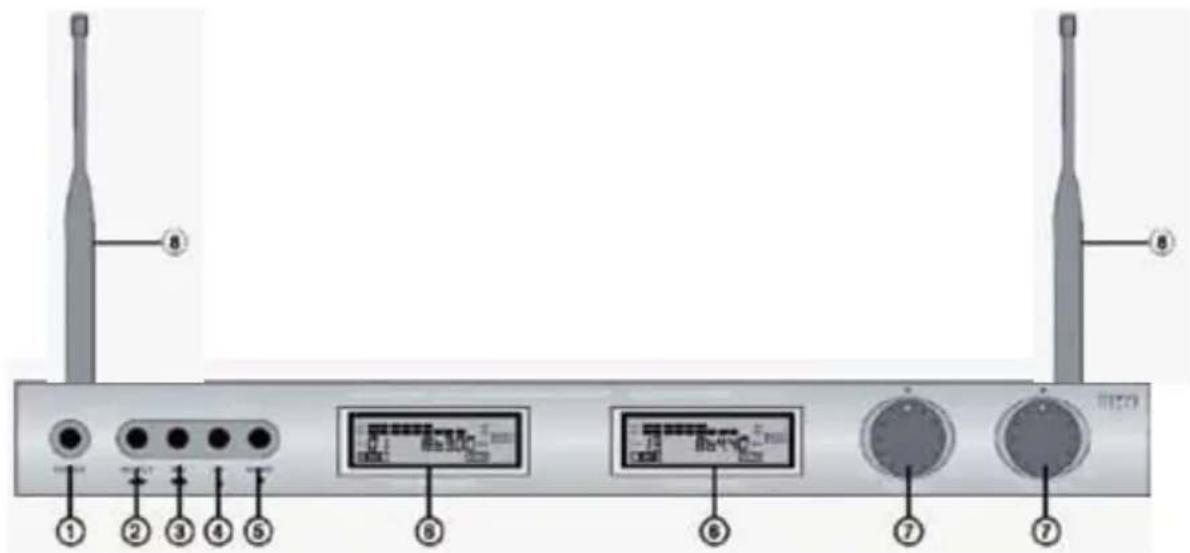

Описание приемника

1. POWER: Кнопка вкл./выкл.
2. SELECT: переключение между приемниками А и В для работы с кнопками 3, 4 или 5
3. SET: кнопка установки функций, настройки или выбора заранее заданных каналов
4. UP: кнопка настройки или переключения заданных каналов вверх
5. DOWN: кнопка настройки или переключения заданных каналов вниз
6. ДИСПЛЕИ: отдельный дисплей для каждого из приемников А и В
7. РЕГУЛЯТОРЫ ГРОМКОСТИ: отдельный регулятор для каждого из приемников А и В
8. АНТЕННЫ: отдельная антенна для каждого из приемников А и В

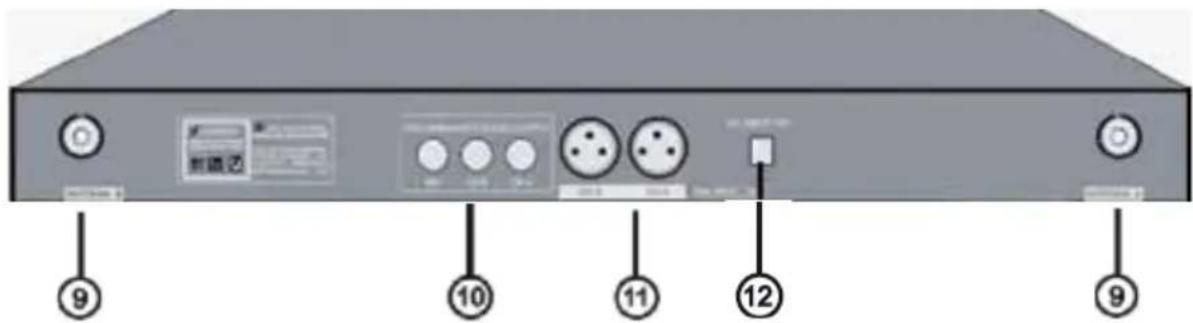

1. РАЗЪЕМЫ ДЛЯ АНТЕНН: для подключения антенн А и В

2. НЕСИММЕТРИЧНЫЙ АУДИОВЫХОД: Разъемы 6,35 мм для общего сигнала (A+B) или отдельных сигналов от приемников A и B

3. СИММЕТРИЧНЫЙ АУДИОВЫХОД: отдельные разъемы XLR для каналов А и В

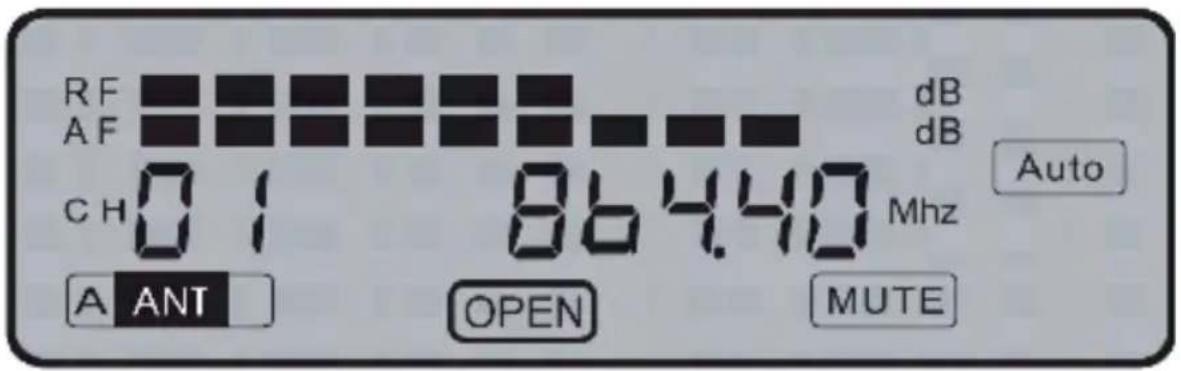

Описание ЖК-экрана приемника

• RF: Показывает силу принимаемого сигнала от микрофона
• AF: Показывает уровень аудиосигнала микрофона
• СН01: Выбранный канал
• A ANT: Антенна, которая принимает сигнал от микрофона (А для приемника А и В для приемника В)
• 864.40: Частота выбранного канала
• OPEN Светится, если дисплей (приемник) активен, и его можно настраивать с (АКТИВЕН): помощью кнопок 2–5
- AUTO (ABTO): Появляется, когда микрофон выключен. Данный значок также светится, когда на отображаемой частоте нет подключения к микрофону
• MUTE Сигнал от приемника не подается на пульт или усилитесь, так как (ЗВУК ВЫКЛ.): микрофон выключен, или нет приема

RF AF CH 7UNE 864.40 Mhz ANT dB dB MUTE

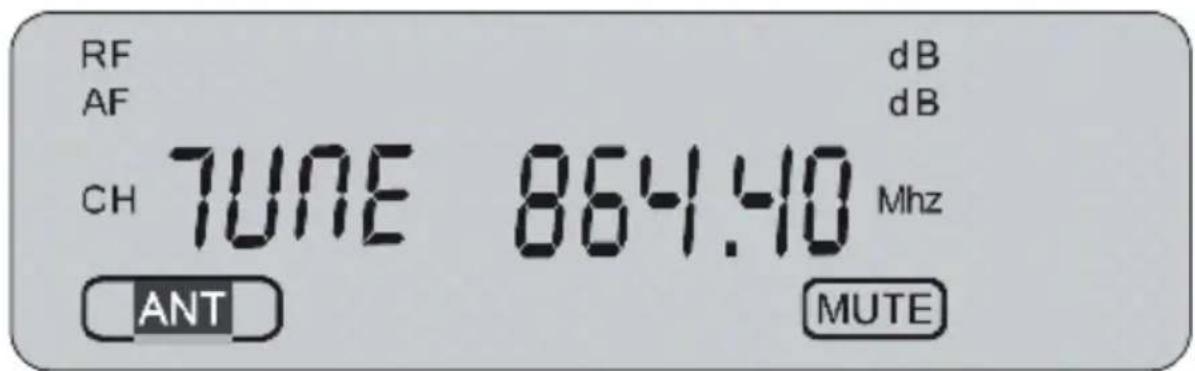

• TUNE Нажмите кнопку SELECT (2), чтобы включить ручную настройку или (НАСТРОЙКА): заранее заданные каналы. Вручную частоту канала можно настраивать с точностью до 0,05 МГц. Диапазон частот — от 840,00 МГц до 868,00 МГц. Данная функция позволяет использовать другие беспроводные микрофоны, работающие в диапазоне частот от 840,00 МГц до 868,00 МГц. Обратите внимание: микрофоны, входящие в комплект поставки, заранее настроены на диапазон частот 863,00 МГц — 865,00 МГц

ВАЖНО: Пользователь несет ответственность за соответствие использования радиочастот требованиям местного законодательства и за создание помех другим пользователям.

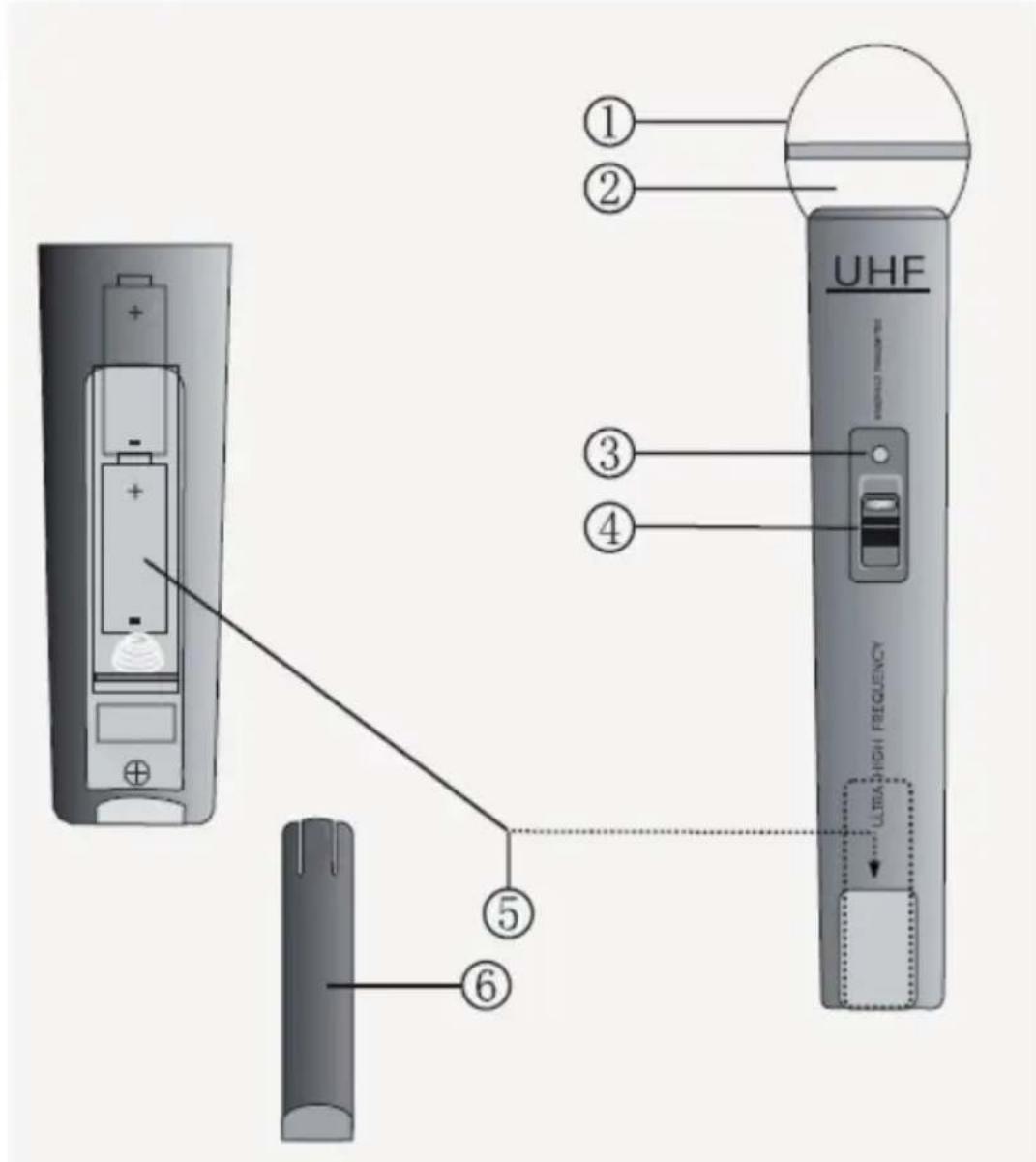

Описание микрофона

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. СЕТКА: Защищает внутреннюю часть микрофона
2. МЕМБРАНА МИКРОФОНА (внутри): Принимает звуковой сигнал
3. ИНДИКАТОР ПИТАНИЯ/БАТАРЕЕК: Мигает один раз, когда устройство включено и горит постоянно, когда батарейки садятся
4. ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ: 3 положения: ON (ВКЛ.), MUTE (БЕЗ ЗВУКА) (среднее положение) и OFF (ВЫКЛ.)
5. БАТАРЕЙНЫЙ ОТСЕК: 2 батарейки типа АА
6. КРЫШКА БАТАРЕЙНОГО ОТСЕКА: Закрывает батарейный отсек

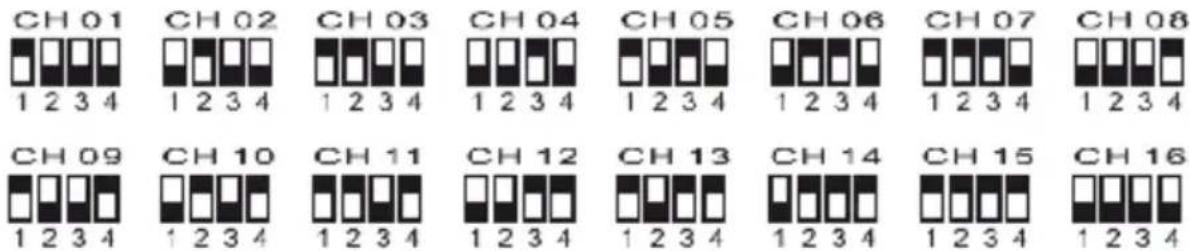

Выбор канала на микрофоне

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Эксплуатация

1. Для оптимального приема поднимите антенны прямо вверх.
2. Подключите провод с коннекторами 6,35 мм к разъему на приемнике и ко входу на пульте или усилителе. Кроме того, приемник можно подключить к пульту или усилителю через провод XLR (в комплект не входит) по отдельным каналам (А/В).
3. Подключите провод блока питания к силовому разъему пост. тока на задней стороне приемника. Вставьте вилку в розетку и включите приемник.
4. Откройте батарейный отсек на микрофоне и установите 2 батарейки типа АА, соблюдая полярность, и выберите канал.
5. Закройте батарейный отсек и включите микрофон с помощью ВЫКЛЮЧАТЕЛЯ.
6. Система готова к работе.

Технические характеристики

Диапазон частот: УВЧ 840–868 МГц

Заданная частота: УВЧ 863–865 МГц

Мощность передатчика: 10 мВ

Динамический диапазон: >90 дБ

Полный коэффициент гармонических искажений: <0,5%

Частотная характеристика: 40 Гц–15 кГц, ±3 дБ

Модуляция: FM

Уровень вывода аудио: 0–400 мВ

Источник питания: 230–240 В, перем. ток; 17 В, пост. ток

Потребляемая мощность: 4 ГБ

Отношение сигнал/шум: >90 дБ

Батарейки: 4х типа АА, 1,5 В

Время работы батареи: 4–6 часов

Меры безопасности:

Для снижения риска поражения электрическим током вскрытие устройства для его обслуживания и ремонта могут выполнять ТОЛЬКО уполномоченные технические специалисты.

При возникновении неполадок отключите устройство от сети и другого оборудования. Не допускайте воздействия воды или влаги.

Техническое обслуживание:

Протирайте устройство только сухой тканью.

Не пытайтесь чистить его растворителями или абразивными веществами.

Условия гарантии:

В случае внесения изменений в конструкцию или модификации устройства, а равно в случае повреждения устройства вследствие его неправильного использования гарантийные обязательства производителя теряют свою силу.

Общие положения:

Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

Все логотипы, торговые марки и названия продуктов являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев и следовательно признаются таковыми.

Внимание:

Данный продукт отмечен этим символом. Это означает, что такие электрические или электронные изделия не должны выбрасываться вместе с бытовыми отходами. Для таких продуктов существует отдельная система утилизации.

Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами, действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилам, действующим в стране продажи.

Официальная документация предоставляется по запросу. Помимо прочего эта документация включает в себя следующее: Декларация соответствия (и идентификация изделий), паспорт безопасности, отчет по проверке продукта.

Для получения помощи обратитесь в нашу службу поддержки клиентов:

через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm

по эл. почте: [e-mail]

по телефону: [phone] (в рабочие часы)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, THE NETHERLANDS (НИДЕРЛАНДЫ)
