Produkttype	Trådløst mikrofon sæt med to mikrofoner og modtager
Mærke	Nedis
Model	MPWL621BK
Frekvensområde	UHF 840–868 MHz
Forprogrammeret frekvens	UHF 863–865 MHz
Sendeeffekt	10 mW
Dynamikområde	> 90 dB
Total harmonisk forvrængning	< 0,5 %
Frekvensrespons	40 Hz – 15 kHz (± 3 dB)
Modulation	FM
Lydoutputniveau	0 – 400 mV
Modtager strømforsyning	230–240 V AC, 17 V DC (strømadapter)
Strømforbrug	4 W
Mikrofonernes strømforsyning	2 AA-batterier 1,5 V pr. mikrofon (4 batterier i alt)
Batterilevetid	4–6 timer
Lydudgange	1x ubalanceret udgang 6,35 mm (mixet eller separat), 2x balanceret XLR-udgang (pr. kanal)
Display	LCD-skærm med RF-, AF-, kanal-, frekvens-, MUTE-, AUTO-indikatorer
Kompressor-begrænser	Indbygget for at undgå forvrængning af lydtoppe
Multi-system brug	Op til 8 systemer i samme rum uden interferens
Antenner	Separate antenner til hver modtager (A og B), aftagelige
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke opløsningsmidler eller slibemidler
Sikkerhed	Åbn ikke apparatet; udsæt ikke for vand eller fugt; tag stikket ud ved problemer
Reparerbarhed	Åbning kun af kvalificeret tekniker; ændring eller forkert brug annullerer garantien
Garanti	Ingen garanti ved ændring eller skade forårsaget af forkert brug
Generelle oplysninger	Overholder europæiske direktiver; dokumentation på forespørgsel; kontakt: [e-mail]

Ofte stillede spørgsmål - MPWL621BK NEDIS

Hvordan installerer jeg det trådløse mikrofonsystem?

Placer antennerne lodret på modtageren. Tilslut lydkablet (6,35 mm eller XLR) fra modtageren til mixerpulten eller forstærkeren. Tilslut strømadapteren til modtageren og tænd den. Sæt 2 AA-batterier i hver mikrofon, vælg en kanal, og tænd derefter mikrofonen. Systemet er klar.

Hvordan vælger jeg en kanal på modtageren?

Brug SELECT-knappen til at vælge modtager A eller B. Tryk på SET for at gå til indstillingsmode, og brug derefter UP/DOWN-knapperne til at gennemgå de forprogrammerede kanaler eller udføre en manuel søgning i trin på 0,05 MHz.

Hvad betyder 'MUTE' displayet på skærmen?

Displayet 'MUTE' (lydløs) angiver, at der ikke er nogen lydoutput fra modtageren. Dette kan ske, når mikrofonen er slukket, i MUTE position, eller ved signal tab. Kontroller mikrofonens status og sørg for, at den er tændt og på den rigtige kanal.

Hvor længe holder mikrofonernes batterier?

Med nye AA alkaliske batterier er batterilevetiden omkring 4 til 6 timer. Statusindikatoren på mikrofonen lyser konstant, når batteriet er svagt; udskift dem hurtigt.

Kan jeg bruge flere systemer i samme rum?

Ja, dette system tillader brug af op til 8 systemer samtidigt uden interferens takket være kanalvalg og UHF-teknologi. Sørg for at bruge forskellige kanaler til hvert system.

Hvordan justerer jeg mikrofonens volumen?

Modtageren har en separat volumenkontrol for hver mikrofon (A og B). Drej den tilsvarende knap på fronten for at justere lydniveauet. Niveauet vises på AF-indikatoren på LCD-skærmen.

Hvad gør jeg, hvis lyden er forvrænget?

Kontroller først, at den indbyggede kompressor-begrænser er aktiv; den reducerer automatisk forvrængning af toppe. Hvis forvrængningen fortsætter, reducer forstærkningen på modtageren eller flyt mikrofonen væk fra lydkilden. Sørg også for, at batterierne er tilstrækkeligt opladede.

Hvordan rengør jeg mikrofonen og modtageren?

Brug en tør og blød klud til at tørre overfladen af. Brug aldrig opløsningsmidler, slibemidler eller væsker. Undgå at røre mikrofonens gitre for ikke at beskadige det indre element.

Hvad skal jeg gøre i tilfælde af tekniske problemer?

Tag apparatet ud af stikkontakten. Åbn det ikke selv; kontakt en kvalificeret tekniker. For reparationer eller reservedele henvend dig til Nedis kundeservice via onlineformularen eller e-mail på [e-mail].

Hvor finder jeg overensstemmelseserklæringen?

Den officielle dokumentation, herunder overensstemmelseserklæringen, kan rekvireres fra Nedis. Kontakt kundeservice på [e-mail] eller via hjemmesiden www.nedis.dk.

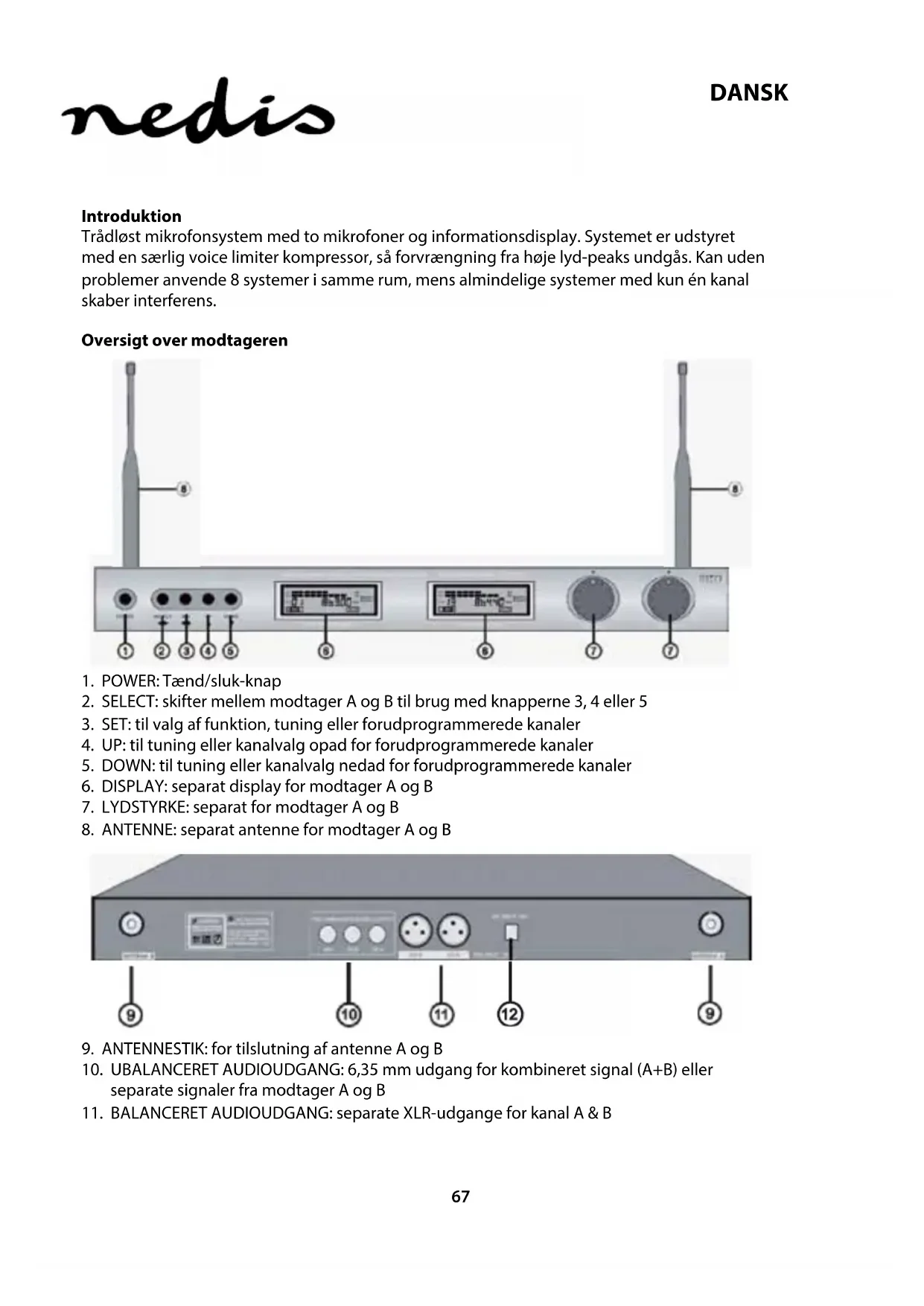

BRUGSANVISNING MPWL621BK NEDIS

Säkerhetsanvisningar:

Trådløst mikrofonsystem med to mikrofoner og informationsdisplay. Systemet er udstyret med en særlig voice limiter kompressor, så forvrængning fra høje lyd-peaks undgås. Kan uden problemer anvende 8 systemer i samme rum, mens almindelige systemer med kun én kanal skaber interferens.

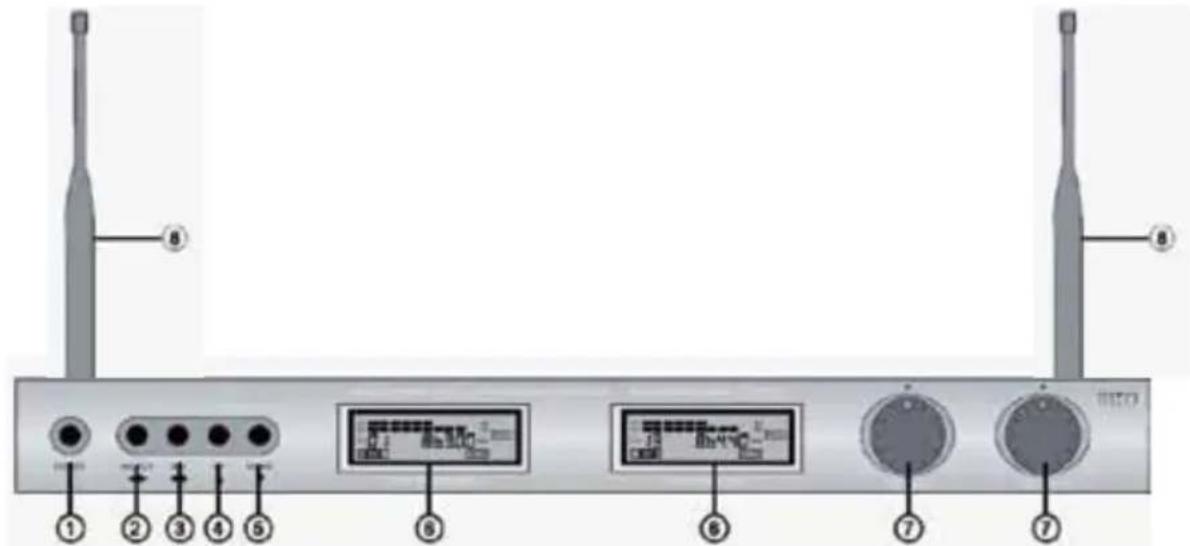

Oversigt over modtageren

1. POWER: Tænd/sluk-knap
2. SELECT: skifter mellem modtager A og B til brug med knapperne 3, 4 eller 5
3. SET: til valg af funktion, tuning eller forudprogrammerede kanaler
4. UP: til tuning eller kanalvalg opad for forudprogrammerede kanaler
5. DOWN: til tuning eller kanalvalg nedad for forudprogrammerede kanaler
6. DISPLAY: separat display for modtager A og B
7. LYDSTYRKE: separat for modtager A og B
8. ANTENNE: separat antenne for modtager A og B

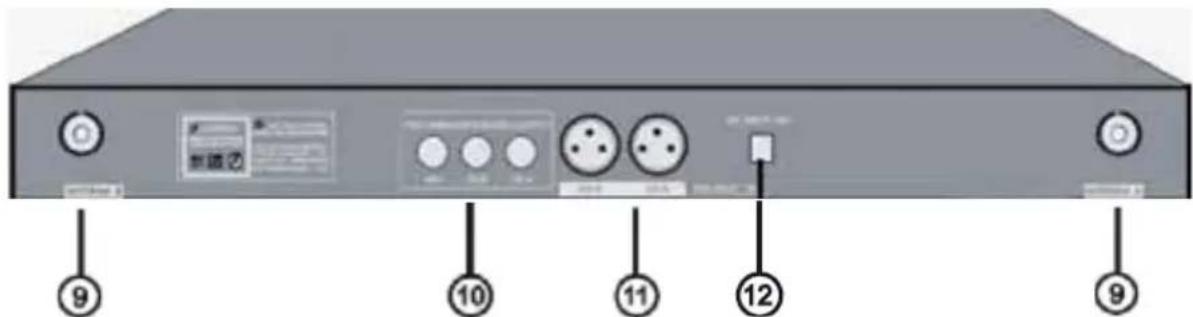

1. ANTENNESTIK: for tilslutning af antenne A og B
2. UBALANCERET AUDIOUDGANG: 6,35 mm udgang for kombineret signal (A+B) eller separate signaler fra modtager A og B
3. BALANCERET AUDIOUDGANG: separate XLR-udgange for kanal A & B

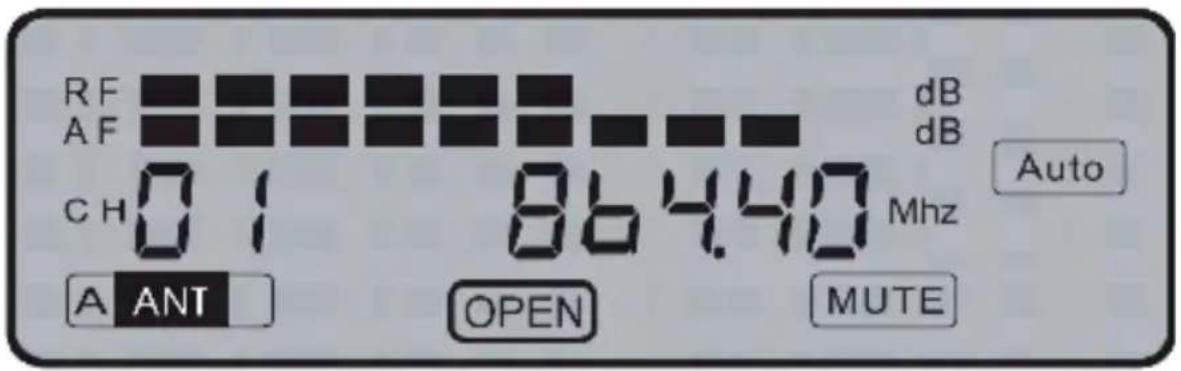

Oversigt over modtagerens LCD display

• RF: Viser styrken i signalet, der modtages fra mikrofonen
• AF: Viser mikrofonens audio signalniveau
• CH01: Den valgte forudprogrammerede kanal
• A ANT: Den antenne, der modtager signalet fra mikrofonen (A for modtager A og B for modtager B)
• 864.40: Frekvensen for den valgte forudprogrammerede kanal
- OPEN: Viser hvilken modtager (display), der er valgt til betjening med funktionsknapperne 2–5
- AUTO: Viser, at mikrofonen er slukket. Vises også på displayet, när der ingen forbindelse er til mikrofonen på den frekvens, der vises på displayet
- MUTE Der er intet audio-output fra modtageren til mixer eller forstærker, da (LYDL∅S): mikrofonen er slukket, eller der ingen modtagelse er

RF AF CH 7UNE 864.40 Mhz ANT dB dB MUTE

- TUNE: Tryk på knappen SELECT (2) for at skifte mellem manuel tuning eller forudprogrammerede kanaler. Med manuel tuning er det muligt at indstille frekvensen i trin à 0,05 MHz. Området er 840,00 MHz til 868,00 MHz. Denne funktion gør det muligt at anvende andre trådløse mikrofoner, der bruger frekvensbåndet fra 840,00 MHz til 868,00 MHz. Bemærk: de medfølgende mikrofoner er forudprogrammerede fra 863,00 MHz til 865,00 MHz

VIGTIG OPLYSNING: Det er brugers ansvar at sikre, at brugen af frekvenserne overholder de lokale retningslinjer og ikke skaber interferens hos andre brugere.

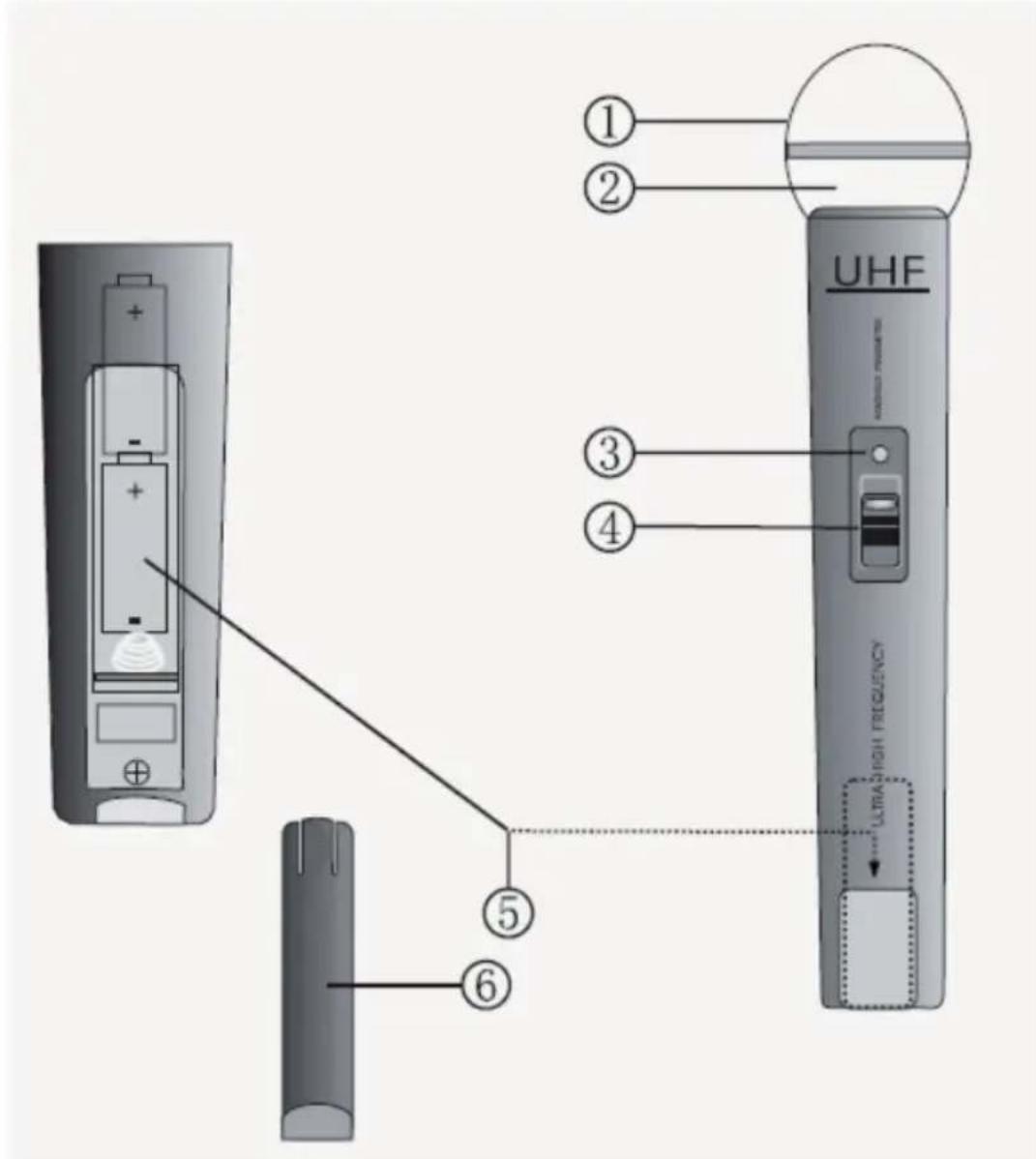

Oversigt over mikrofonen

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GITTER: Dækker og beskytter det indre mikrofonelement
2. MIKROFONELEMENT (inden i): Opfanger audiosignalet
3. POWER-/BATTERI-INDIKATOR: Blinker én gang, när der tændes, og lyser konstant, när batteriet er ved at løbe tør for strøm
4. TÄND-/SLUK-KONTAKT: 3 Positioner for ON (TÄNDT), MUTE (LYDL∅S) (midterposition) eller OFF (SLUKKET)
5. BATTERIKAMMER: 2 stk. AA-batterier
6. BATTERIDÆKSEL: Giver adgang til batterikammeret

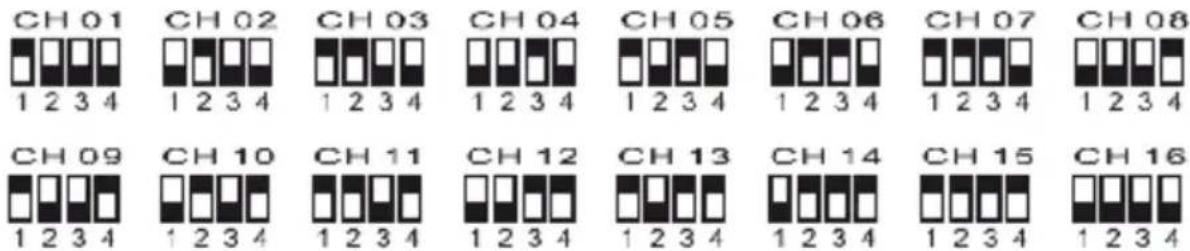

Kanalvalg for mikrofon

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Betjening

1. Lad antennerne stå ret op i luften for optimal modtagelse.
2. Forbind tilslutningskablet med 6,35 mm stik til udgangen på modtageren og indgangen på mixer eller forstærker. Eller forbind modtageren ved hjælp af et XLR-kabel (tilkøb) for hver kanal (A/B) til mixer eller forstærker.
3. Forbind AC/DC-adapterens DC-stik til DC-indgangen på bagsiden af modtageren. Sæt stikket til netledningen i en stikkontakt og tænd modtageren.
4. Åben mikrofonens batterirum, læg 2 AA-batterier i den i overensstemmelse med markeringerne for polaritet og vælg en kanal.
5. Når du har lukket batterirummet igen, kan du tænde mikrofonen på knappen TÆND/SLUK.
6. Systemet er klar til brug.

Specifikationer

Total harmonisk forvrængning: <0,5%

Frekvensgang: 40 Hz–15 KHz, ±3 dB

Modulation: FM

Audio udgangsniveau: 0-400 mV

Strømforsyning: 230–240 V AC, 17 V DC

Strømforbrug: 4 W

S/N-omfang: >90 dB

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem.

Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specifikationer kan ændres uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

Bemaerk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle EUs medlemsstater. Produktet overholder ligeledes alle gældende specifikationer og forskrifter i de lande, hvor produktet sælges. Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og produkt-ID), Sikkerhedsdatablad, testrapport for produktet.

Kontakt venligst vores kundeservice for support:

via hjemmeside: http://www.nedis.dk/da-dk/kontakt/kontaktformular.htm

via e-mail: [e-mail]

via telefon: [phone] (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLANDENE
