BRUKSANVISNING MPWL621BK NEDIS

Trådlöst mikrofonsystem med två mikrofoner och en informationsskärm. Systemet är utrustad med en speciell röstkomprimering för att undvika distorsion som orsakas av ljudtoppar. Använd 8 system i ett rum utan problem där vanliga system orsakar störningar med bara en kanal.

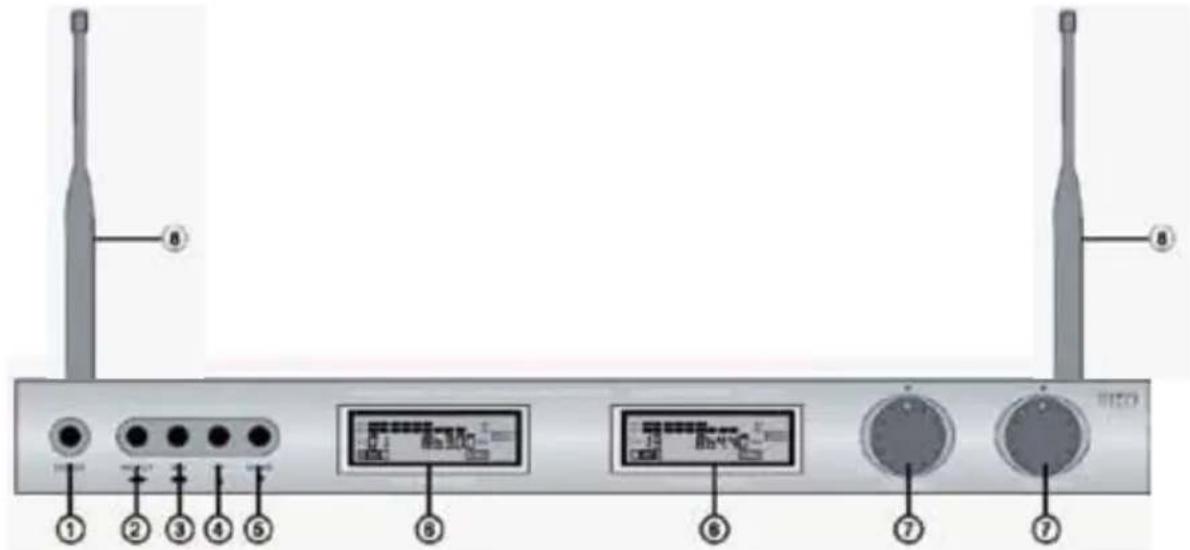

Beskrivning av mottagare

1. POWER: Till/från-knapp
2. SELECT: byter mellan mottagare A och mottagare B för användning av knapparna 3, 4 eller 5
3. SET: knapp för inställning av funktion, sökning eller förprogrammerade kanaler
4. UP: knapp för att söka uppåt eller välja förprogrammerade kanaler uppåt
5. DOWN: knapp för att söka neråt eller välja förprogrammerade kanaler neråt
6. DISPLAYEN: separata för mottagare A och B
7. VOLYMKONTROLL: separata för mottagare A och B
8. ANTENN: separat antenn för mottagare A och B

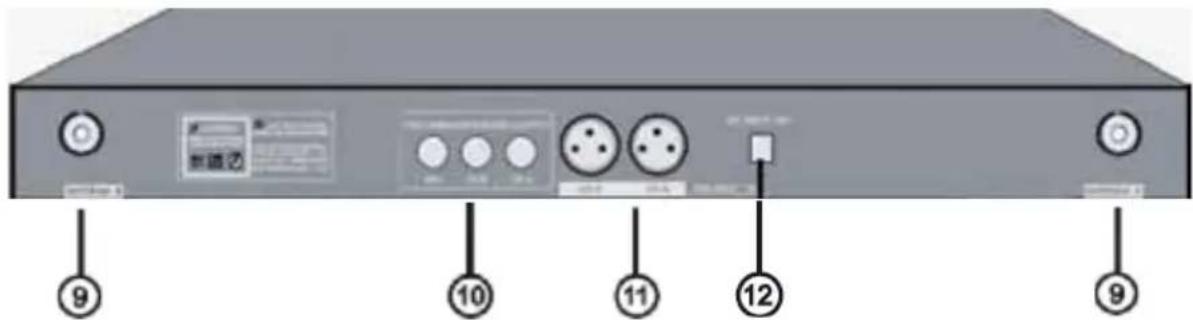

1. ANTENNKONTAKT: för anslutning av antenn A och B

2. OBALANSERAD LJUDUTGÅNG: 6,35 mm utgång för blandad signal (A+B) eller separata signaler för A och B

3. BALANSERAD LJUDUTGÅNG: separat XLR signalutgång från mottagare A och B

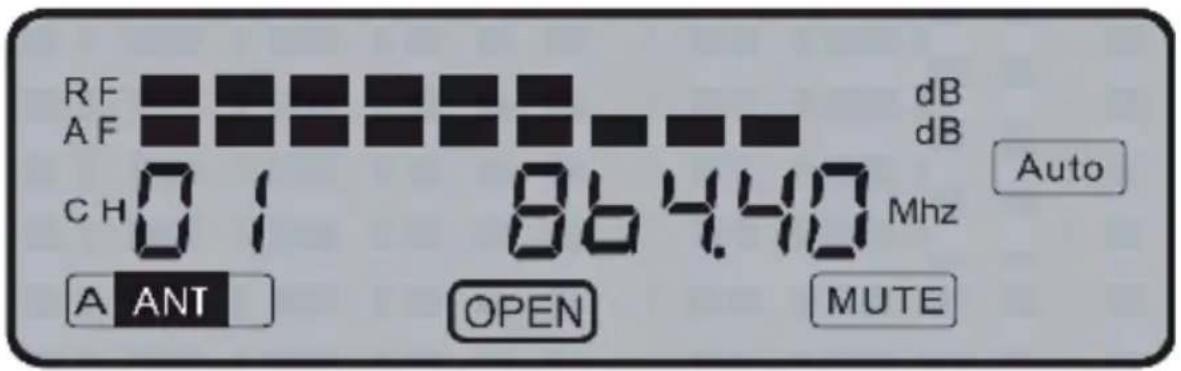

Beskrivning av mottagarens LCD-display

• RF: Visar den mottagna mikrofonsignalens styrka
• AF: Visar mikrofonsignalens ljudstyrka
• CH01: Väljer förprogrammerad kanal
- A ANT: Den antenn som tar emot signalen från mikrofonen (A för mottagare A och B för mottagare B)
• 864.40: Den förprogrammerade kanalens frekvens
- OPEN Visar vilken mottagare (display) som är vald för användning av (ÖPPEN): funktionsknapparna 2–5
- AUTO: Visar att mikrofonens strömförsörjning är avstängd. Visas också när ingen förbindelse består mellan mikrofonen och frekvensen som visas på displayen
- MUTE Ingen ljudsignal matas ut från mottagaren till mixer eller förstärkare eftersom (TYST): mikrofonen är avstängd eller den inte kan tas emot

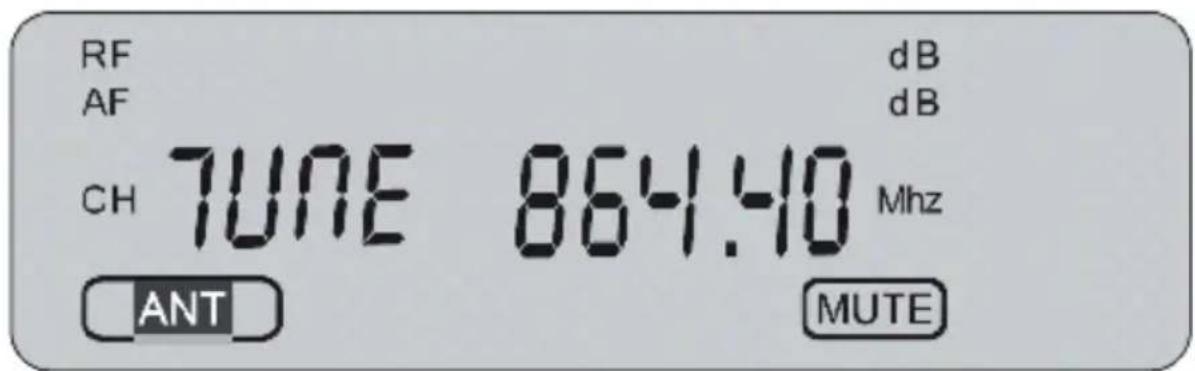

RF AF CH 7UNE 864.40 Mhz ANT dB dB MUTE

• TUNE Tryck på SELECT knappen (2) för att byta mellan manuell sökning eller (INSTÄLLNING): att välja förprogrammerade kanaler. Med manuell sökning är det möjligt att välja frekvensen i 0,05 MHz steg. Frekvensområdet är 840,00 MHz till 868,00 MHz. Denna egenskap gör det möjligt att använda andra trådlösa mikrofoner som fungerar på frekvensbandet från 840,00 MHz till 868,00 MHz. De medföljande mikrofonerna är förprogrammerade för 863,00 MHz till 865,00 MHz

VIKTIGT: Det är på användarens ansvar att se till att bruket av frekvenserna är tillåtet enligt lokala bestämmelser och att användningen inte orsakar störningar hos andra.

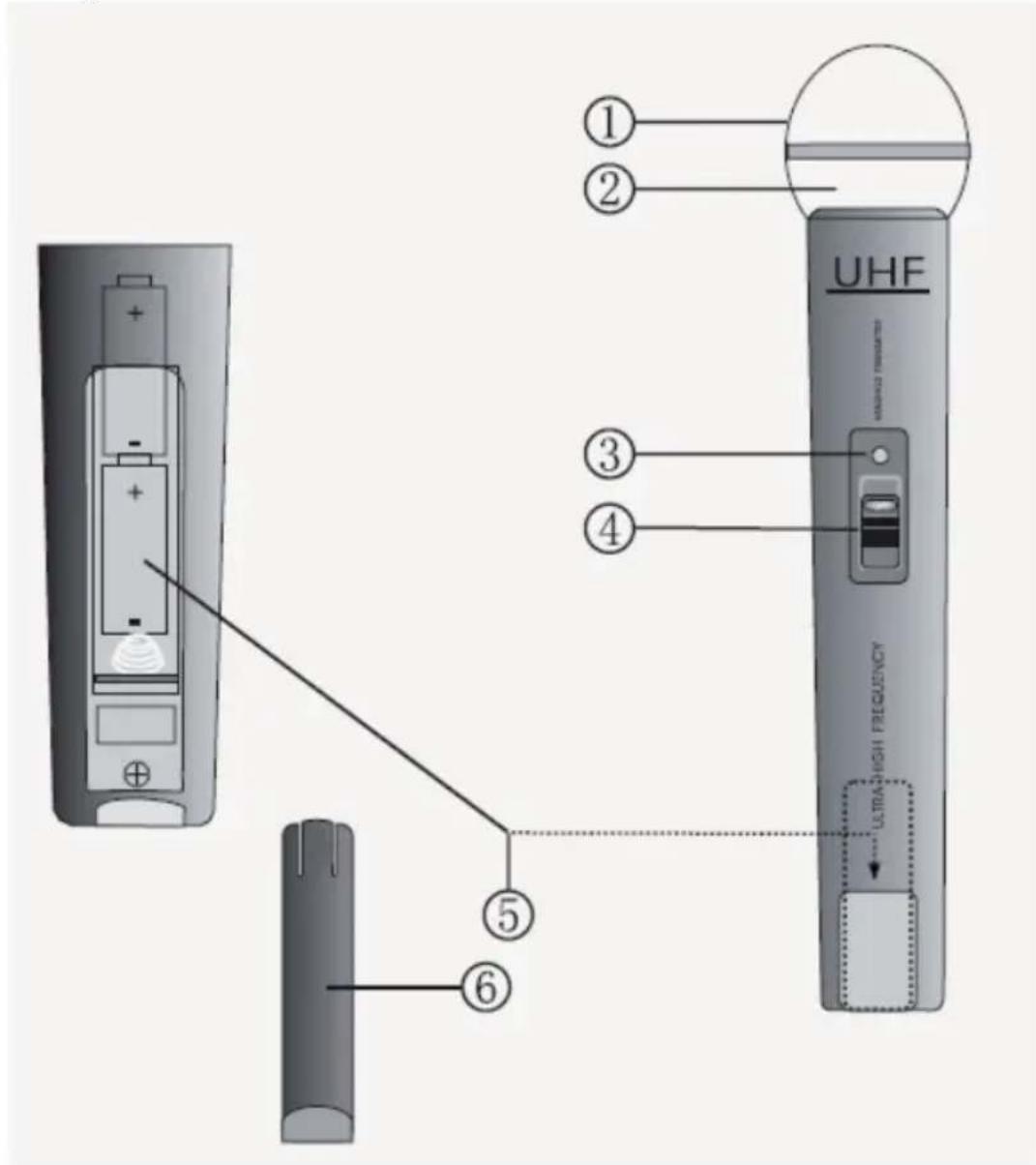

Beskrivning av mikrofon

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GALLER: Täcker och skyddar mikrofonelementet på insidan
2. MIKROFONELEMENT (på insidan): Tar upp ljudsignalen
3. STRÖM/BATTERINIVÅ INDIKATOR: Blinkar en gång när strömmen sätts på och lyser hela tiden när batteriets effekt börjar ta slut
4. TILL/FRÅN OMKOPPLARE: 3 positioner för ON (TILL), MUTE (TYST) (mittersta positionen) eller OFF (FRÅN)
5. BATTERIFACK: För 2x AA batterier
6. BATTERILUCKA: Ger åtkomst till batterifacket

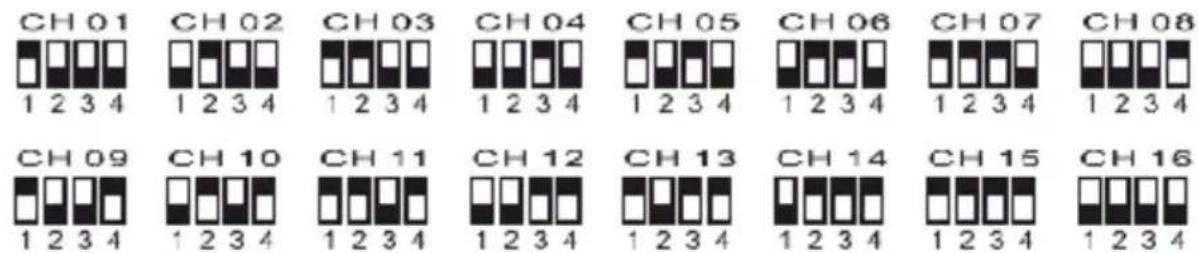

Kanalval mikrofon

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Användning

1. Ställ antennerna rakt upp för bästa mottagning av signalen från mikrofonerna.
2. Anslut anslutningskablarna, med 6,35 mm kontakterna till mottagarens utgångar och till mixern eller förstärkaren. Eller anslut mottagaren med en XLR kabel (ingår ej) kanalvis (A/B) till en mixer eller förstärkare.
3. Anslut likströmskontakten från nätdelen till DC-uttaget på mottagarens baksida. Anslut väggkontakten till ett vägguttag och koppla på mottagaren med strömbrytaren.
4. Öppna mikrofonens batterifack och sätt i 2x AA batterier med polariteten rätt. Välj en kanal.
5. Stäng batterifacket och sätt sedan på mikrofonen med ON/OFF omkopplaren.
6. Systemet är klart för användning.

Specifikationer

Frekvensband: UHF 840–868 MHz

Förprogrammerad frekvens: UHF 863–865 MHz

Sändeffekt: 10 mW

Dynamikområde: >90 dB

Total harmonisk distorsion: <0,5%

Frekvensåtergivning: 40 Hz–15 KHz, ±3 db

Modulering: FM

Ljudsignalnivå: 0–400 mV

Strömförsörjning: 230–240 V AC, 17 V DC

Strömförbrukning: 4 W

S/B förhållande: >90 dB

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs.

Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå.

Utsätt inte produkten för vatten eller fukt.

Underhåll:

Torka endast av med torr trasa.

Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Varken garanti eller skadeständsskyldighet gäller vid ändringar eller modifieringar av produkten, eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs:

Denna produkt är märkt med denna symbol. Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.

Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater inom Europeiska Unionen. Den efterlever även alla tillämpliga specifikationer och regler i försäljningslandet.

Formell dokumentation finns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse (och produktidentitet), materialsäkerhetsdatablad, produkttestrapport.

Kontakta vår kundtjänst för att få hjälp:

via webbplatsen: http://www.nedis.com/en-us/contact/contact-form.htm

via e-post: [e-mail]

via telefon: [phone] (under kontorstid)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLÄNDERNA
