Vezeték nélküli mikrofonrendszer két mikrofonnal és információ-kijelzővel. A rendszer egy különleges hanghatároló kompresszorral van ellátva, amelynek segítségével elkerülhető a csúcserősségű hangoknál bekövetkező torzítás. Egy helyiségben 8 ilyen rendszer is problémamentesen használható, amíg a hagyományos rendszerek csak 1 csatornával működnek.

A vevo bemutatása

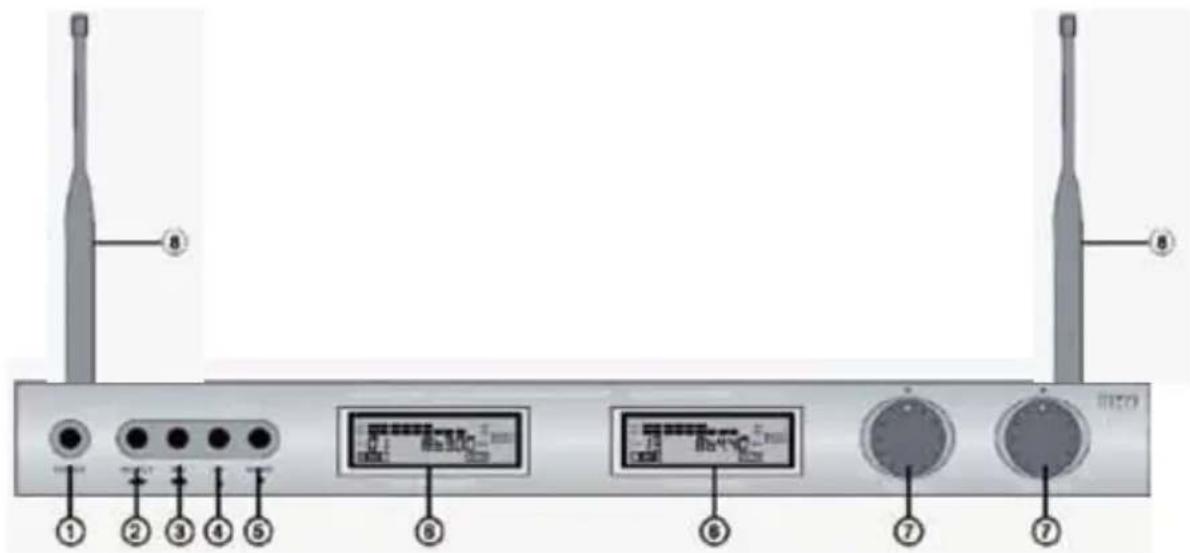

1. POWER: Be- és kikapcsoló gomb
2. SELECT: Átkapcsol az A és B vevo közt a 3-as, 4-es vagy 5-ös gombok használatához
3. SET: Funkcióbeállításhoz, hangoláshoz vagy a beprogramozott csatornák kiválasztásához használatos
4. UP: Növekvo frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák növekvo sorrendu kiválasztásához használjuk
5. DOWN: Csökkeno frekvencia szerinti hangoláshoz vagy a beprogramozott csatornák csökkeno sorrendu kiválasztásához használjuk
6. KIJELZO: Külön-külön az A és B vevohöz
7. HANGEROSZABALYZO: Külön-külön az A és B vevohöz
8. ANTENNA: Külön-külön antenna az A és B vevohöz

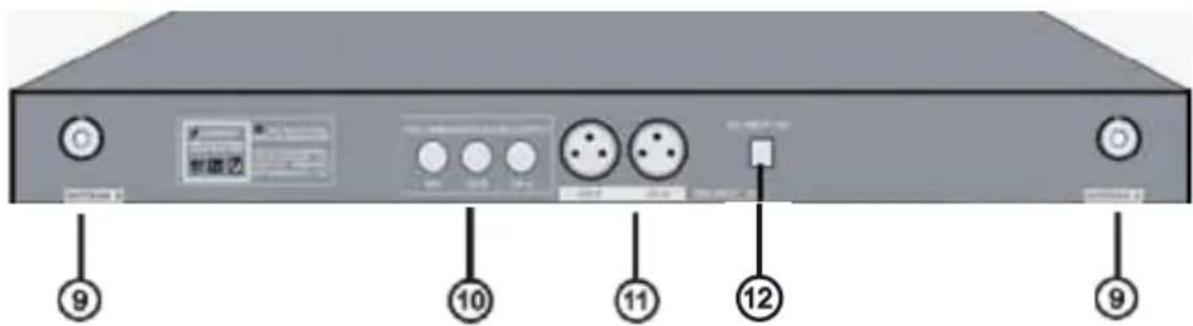

1. ANTENNACSATLAKOZÓ: Az A és B antenna csatlakoztatásához

2. KIEGYENLITETLEN AUDIOKIMENET: 6,35 mm-es kimenet kevert jelhez (A+B) vagy külön-külön az A és B jeléhez

3. KIEGYENLITETTT AUDIOKIMENET: Külön XLR kimenet az A és B vevo jeléhez

A vevő LCD kijelzője

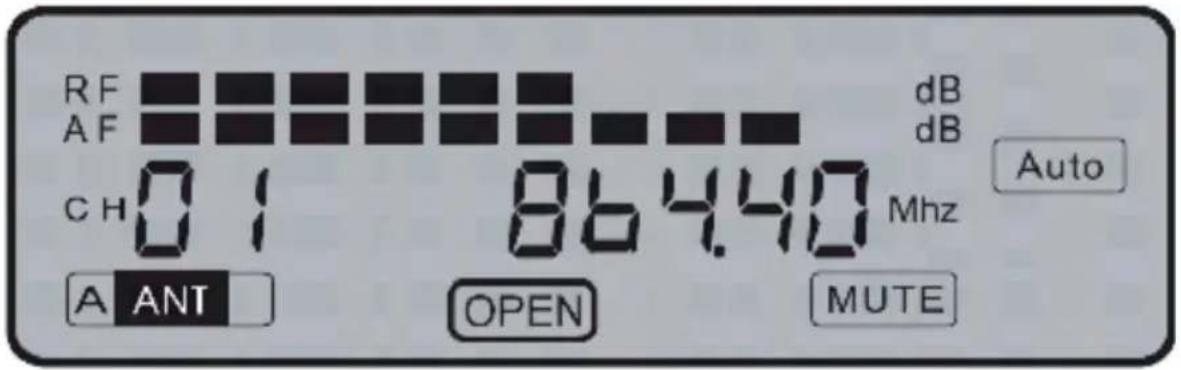

• RF: A mikrofontól vett jel erősségét mutatja

• AF: A mikrofontól vett audiojel szintjét mutatja

• CH01: A kiválasztott beprogramozott csatorna

• A ANT: A mikrofon jelét vevő antenna (A az A vevőhöz és B a B vevőhöz)

• 864.40: A kiválasztott beprogramozott csatorna frekvenciája

- OPEN (NYITVA): Azt jelzi, melyik vevő (kijelző) van kiválasztva a 2–5 funkciógombok használatához

• AUTO Azt jelzi, hogy a mikrofon ki van kapcsolva. Akkor is megjelenik, ha a (AUTOMATIKUS): kijelzön mutatott frekvencián nincs kapcsolat a mikrofonnal

- MUTE (ELNÉMÍTÁS): A vevőből nem megy ki hang a keverőbe vagy erősítőbe, mert a mikrofon ki van kapcsolva, vagy a vevő nem veszi a mikrofon jelét

RF AF CH 7UNE 864.40 dB dB MHz ANT MUTE

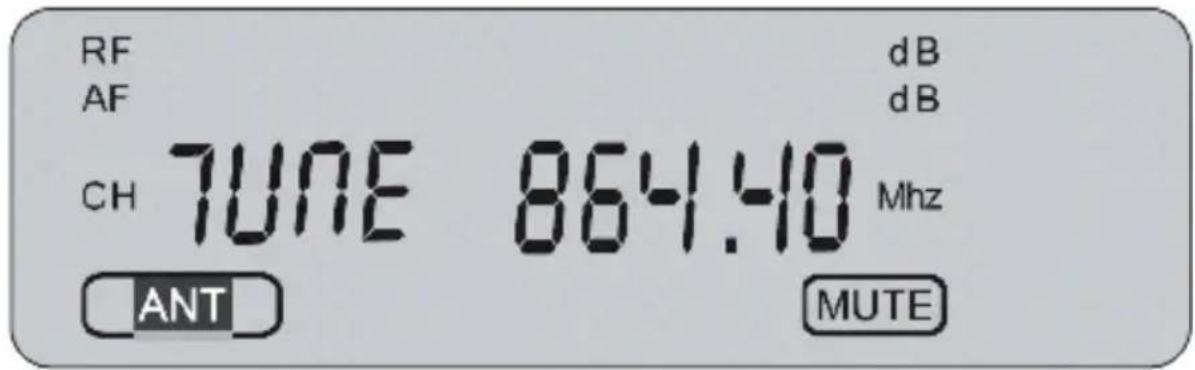

• TUNE (HANGOLÁS):

A SELECT gombbal (2) kapcsolhat kézi hangolásra vagy beprogramozott csatorna kiválasztására. Kézi hangolással 0,05 MHz-es lépésekben kereshet a frekvenciasávon. A frekvenciatartomány: 840,00 MHz és 868,00 MHz között. Ezért a készülékhez más olyan vezeték nélküli mikrofonok is használhatók, amelyek a 840,00 MHz és 868,00 MHz közötti frekvenciatartományban működnek. Megjegyzés: az általunk szállított mikrofonok 863,00 MHz és 865,00 MHz közötti frekvenciára vannak beprogramozva

FONTOS TUDNIVALÓ: A felhasználó köteles arról gondoskodni, hogy csak a helyi előírások által engedélyezett csatornákat használja, és hogy ne keletkezzen interferencia más felhasználókkal.

A mikrofon bemutatása

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

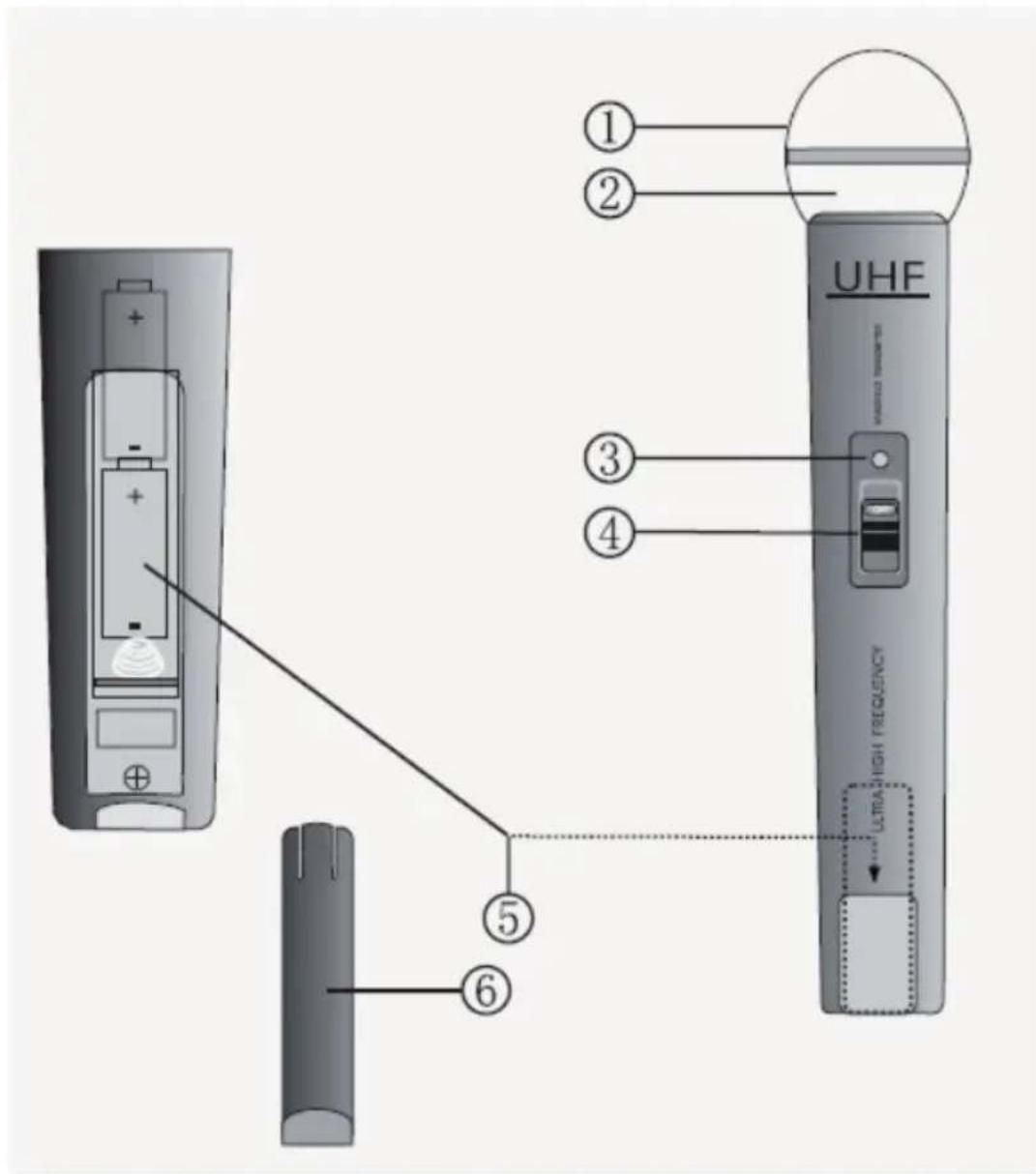

1. RÁCS: Takarja és védi a belső mikrofon elemet
2. MIKROFON ELEM (belül): Az audiojelet veszi
3. BEKAPCSOLÁS-/TELEPFESZÜLTSÉG JELZÓ: Bekapcsolásnál egyet villan, és folyamatosan világít, ha a telep kimerülőben van
4. BE- ÉS KIKAPCSOLÓ: 3 allasa van: ON (BE), MUTE (ELNEMITVA) (ez a kozepső allas) es OFF (KI)
5. TELEPTARTÓ REKESZ: 2 db AA elemnek
6. TELEPTARTÓ REKESZ FEDELE: Hozzáférést biztosít a teleptartó rekeszhez

Mikrofon csatorna kiválasztása

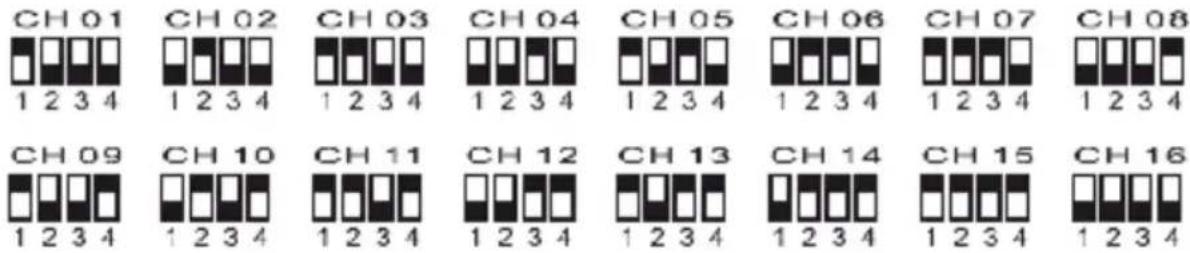

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Kezelése

1. Állítsa az antennákat egyenesen felfelé, hogy optimálisan vegyék a mikrofon jelét.
2. Csatlakoztassa a 6,35 mm-es dugaszokkal ellátott kábelt a vevő, keverő vagy erősítő kimenetére. Vagy kapcsolja a vevőt XLR kábellel (nem tartozék) csatornánként (A/B) a keverőhöz vagy erősítőhöz.
3. A hálózati adapter egyenáramú kábelét dugaszolja a vevő hátlapján lévő bemenetre. Dugaszolja a tápkábelt a konnektorba, majd kapcsolja be a vevőt a be- és kikapcsoló gombbal.
4. Nyissa ki a mikrofon teleptartó rekeszét, és tegyen bele 2 db AA elemet, ügyelve a helyes polaritásra. Válasszon csatornát.
5. Az elemtartó rekesz fedelének lezárása után kapcsolja be a mikrofont az BE/KI kapcsolóval.
6. A rendszer üzemkész.

Müszaki jellemzök

Frekvenciasáv: UHF, 840–868 MHz

Beprogramozott frekvencia: UHF, 863–865 MHz

Adóteljesítmény: 10 mW

Dinamikatartomány: >90 dB

Teljes harmonikus torzítás: <0,5%

Frekvencia-átvitel: 40 Hz–15 KHz, ±3 dB

Moduláció: FM

Audio kimeneti szint: 0–400 mV

Tápfeszültség: 230–240 V AC, 17 V DC

Energiafogyasztás: 4 W

Telep üzemideje: 4–6 óra

FIGYELMEZTETÉS

ARAMÜTÉS VESZÉLYE NE NYISSA FEL

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel.

Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről.

Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa.

Ne használjon oldószert vagy súrolószereket.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyújtésüket külön begyűjtő létesítmények végzik.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.
