MPWL621BK - Microphone NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble micro sans fil avec deux micros et récepteur
Marque	Nedis
Modèle	MPWL621BK
Plage de fréquence	UHF 840–868 MHz
Fréquence pré-programmée	UHF 863–865 MHz
Puissance de transmission	10 mW
Plage dynamique	> 90 dB
Distorsion harmonique totale	< 0,5 %
Réponse en fréquence	40 Hz – 15 kHz (± 3 dB)
Modulation	FM
Niveau de sortie audio	0 – 400 mV
Alimentation du récepteur	230–240 V CA, 17 V CC (adaptateur secteur)
Consommation électrique	4 W
Alimentation des micros	2 piles AA 1,5 V par micro (4 piles au total)
Durée de vie des piles	4–6 heures
Sorties audio	1x sortie asymétrique 6,35 mm (mixée ou séparée), 2x sortie symétrique XLR (par canal)
Affichage	Écran LCD avec indicateurs RF, AF, canal, fréquence, MUTE, AUTO
Compresseur-limiteur	Intégré pour éviter la distorsion des crêtes sonores
Utilisation multi-systèmes	Jusqu'à 8 systèmes dans une même pièce sans interférence
Antennes	Antennes séparées pour chaque récepteur (A et B), amovibles
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni abrasifs
Sécurité	Ne pas ouvrir l'appareil ; ne pas exposer à l'eau ou à l'humidité ; débrancher en cas de problème
Réparabilité	Ouverture uniquement par un technicien qualifié ; modification ou utilisation incorrecte annule la garantie
Garantie	Aucune garantie en cas de modification ou dommage lié à une mauvaise utilisation
Informations générales	Conforme aux directives européennes ; documentation sur demande ; contact : [e-mail]

FOIRE AUX QUESTIONS - MPWL621BK NEDIS

Comment installer le système micro sans fil ?

Placez les antennes droites sur le récepteur. Branchez le câble audio (6,35 mm ou XLR) du récepteur vers la console ou l'amplificateur. Branchez l'adaptateur secteur sur le récepteur et allumez-le. Insérez 2 piles AA dans chaque micro, sélectionnez un canal, puis allumez le micro. Le système est prêt.

Comment sélectionner un canal sur le récepteur ?

Utilisez la touche SELECT pour choisir le récepteur A ou B. Appuyez sur SET pour entrer en mode réglage, puis utilisez les touches UP/DOWN pour parcourir les canaux pré-programmés ou faire une recherche manuelle par pas de 0,05 MHz.

Que signifie l'affichage 'MUTE' sur l'écran ?

L'affichage 'MUTE' (muet) indique qu'il n'y a pas de sortie audio du récepteur. Cela peut se produire lorsque le micro est éteint, en position MUTE, ou en cas de perte de signal. Vérifiez l'état du micro et assurez-vous qu'il est allumé et sur le bon canal.

Combien de temps durent les piles des micros ?

Avec des piles alcalines AA neuves, l'autonomie est d'environ 4 à 6 heures. Le témoin d'état sur le micro s'allume en permanence lorsque la pile est faible ; remplacez-les rapidement.

Puis-je utiliser plusieurs systèmes dans la même pièce ?

Oui, ce système permet d'utiliser jusqu'à 8 systèmes simultanément sans interférence, grâce à la sélection de canaux et à la technologie UHF. Assurez-vous d'utiliser des canaux différents pour chaque système.

Comment régler le volume du micro ?

Le récepteur dispose d'un contrôle de volume séparé pour chaque micro (A et B). Tournez le bouton correspondant sur la face avant pour ajuster le niveau audio. Le niveau est visible sur l'indicateur AF de l'écran LCD.

Que faire si le son est distordu ?

Vérifiez d'abord que le compresseur-limiteur intégré est actif ; il réduit automatiquement la distorsion des crêtes. Si la distorsion persiste, réduisez le gain sur le récepteur ou éloignez le micro de la source sonore. Assurez-vous aussi que les piles sont suffisamment chargées.

Comment nettoyer le micro et le récepteur ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de solvants, de produits abrasifs ou de liquides. Évitez de toucher la grille du micro pour ne pas endommager l'élément interne.

Que dois-je faire en cas de problème technique ?

Débranchez l'appareil du secteur. Ne l'ouvrez pas vous-même ; contactez un technicien qualifié. Pour toute demande de réparation ou de pièces, adressez-vous au service client Nedis via le formulaire en ligne ou par email à [e-mail].

Où trouver la déclaration de conformité ?

La documentation officielle, y compris la déclaration de conformité, est disponible sur demande auprès de Nedis. Contactez le service client à [e-mail] ou via le site web www.nedis.fr.

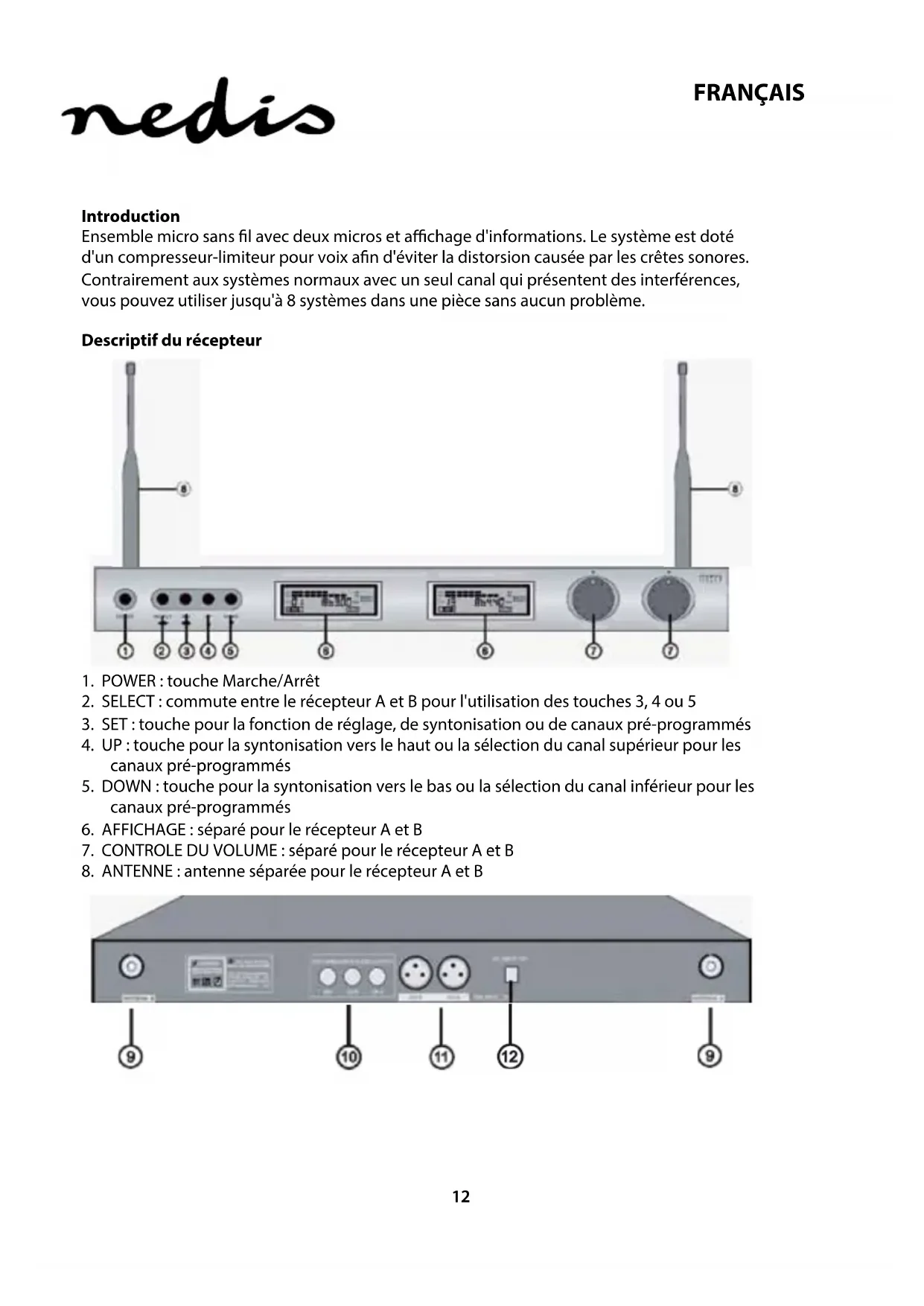

MODE D'EMPLOI MPWL621BK NEDIS

Ensemble micro sans fil avec deux micros et affichage d'informations. Le système est doté d'un compresseur-limiteur pour voix afin d'éviter la distorsion causée par les crêtes sonores. Contrairement aux systèmes normaux avec un seul canal qui présentent des interférences, vous pouvez utiliser jusqu'à 8 systèmes dans une pièce sans aucun problème.

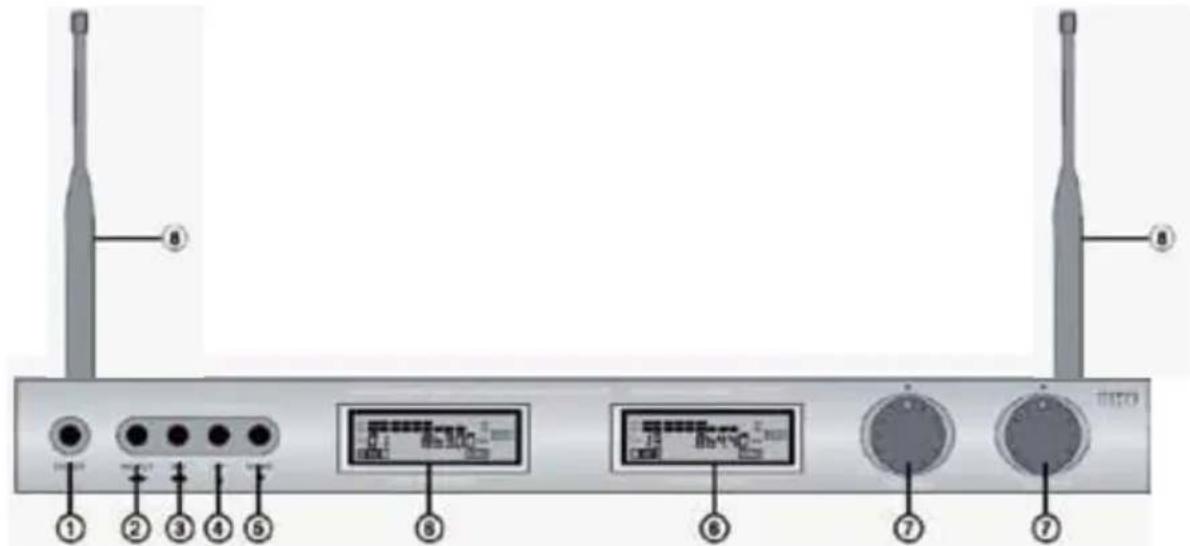

Descriptif du récepteur

1. POWER : touche Marche/Arrêt
2. SELECT : commute entre le récepteur A et B pour l'utilisation des touches 3, 4 ou 5
3. SET : touche pour la fonction de réglage, de syntonisation ou de canaux pré-programmés
4. UP : touche pour la syntonisation vers le haut ou la sélection du canal supérieur pour les canaux pré-programmés
5. DOWN : touche pour la syntonisation vers le bas ou la sélection du canal inférieur pour les canaux pré-programmés
6. AFFICHAGE : séparé pour le récepteur A et B
7. CONTROLE DU VOLUME : séparé pour le récepteur A et B
8. ANTENNE : antenne séparée pour le récepteur A et B

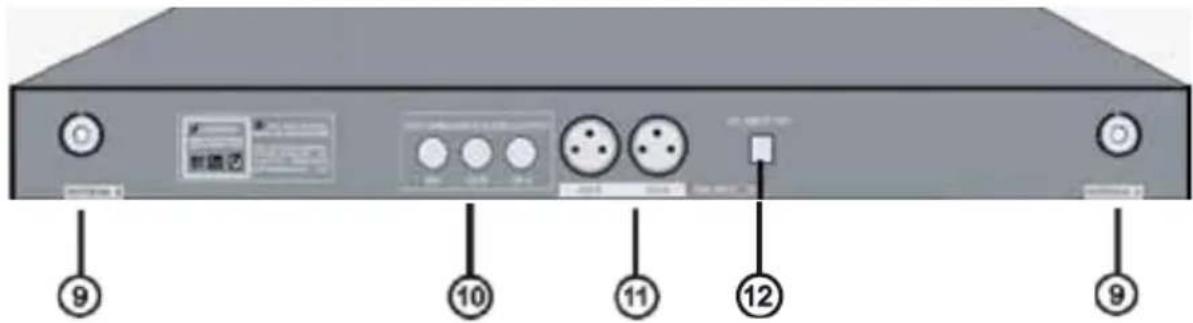

1. CONNECTEUR D'ANTENNE : pour le branchement de l'antenne A et B

2. SORTIE AUDIO ASYMÉTRIQUE : sortie 6,35 mm pour le signal mélangé (A+B) ou le signal séparé du récepteur A et B

3. SORTIE AUDIO SYMÉTRIQUE : sortie XLR séparée du signal du récepteur A et B

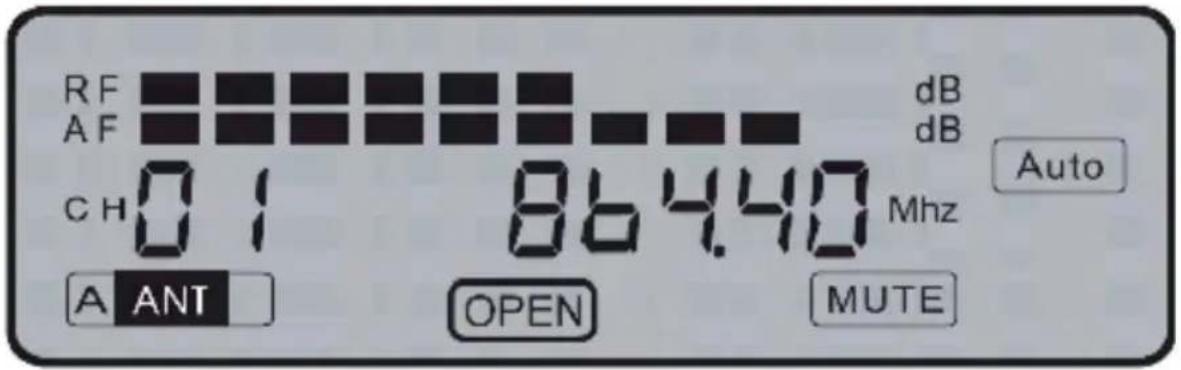

Description de l'écran LCD du récepteur

• RF : affiche la force du signal reçu du micro
• AF : affiche le niveau du signal audio du micro
• CH01 : canal pré-programmé sélectionné
• A ANT: l'antenne qui reçoit le signal du micro (A pour le récepteur A et B pour le récepteur B)
• 864.40 : fréquence du canal pré-programmé sélectionné
• OPEN affiche le récepteur (affichage) sélectionné pour l'utilisation des touches de (OUVERT): fonction 2–5
- AUTO : indique que le micro est arrêté. S'affiche également lorsqu'il n'y a pas de connexion avec le micro sur la fréquence affichée à l'écran
- MUTE il n'y a pas de sortie audio du récepteur vers la console de mixage ou (MUET) : l'amplificateur car le micro est arrêté ou en cas d'absence de réception du micro

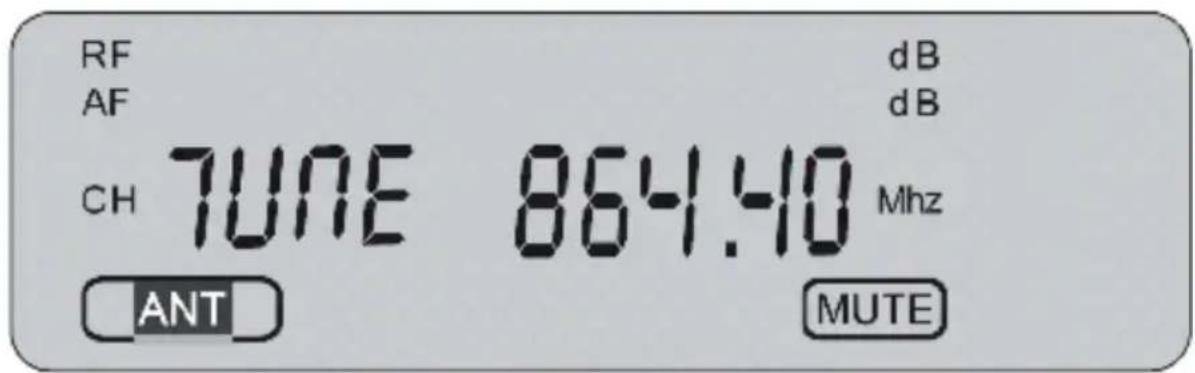

RF AF CH TUNE 864.40 MHz ANT dB dB MUTE

• TUNE Appuyez sur la touche SELECT (2) pour passer d'un canal à l'autre ou (REGLAGE): sélectionner les canaux pré-programmés. Avec la recherche manuelle, il est possible de sélectionner la fréquence par pas de 0,05 MHz. La plage est comprise entre 840,00 MHz et 868,00 MHz. Cette fonction permet l'utilisation d'autres micros sans fil dans la bande de fréquences de 840,00 MHz à 868,00 MHz. Remarque : les micros fournis sont pré-programmés de 863,00 MHz à 865,00 MHz

INFORMATION IMPORTANTE : L'utilisateur a la responsabilité de s'assurer que l'utilisation des fréquences est conforme aux réglementations locales et n'interfère pas avec d'autres utilisateurs.

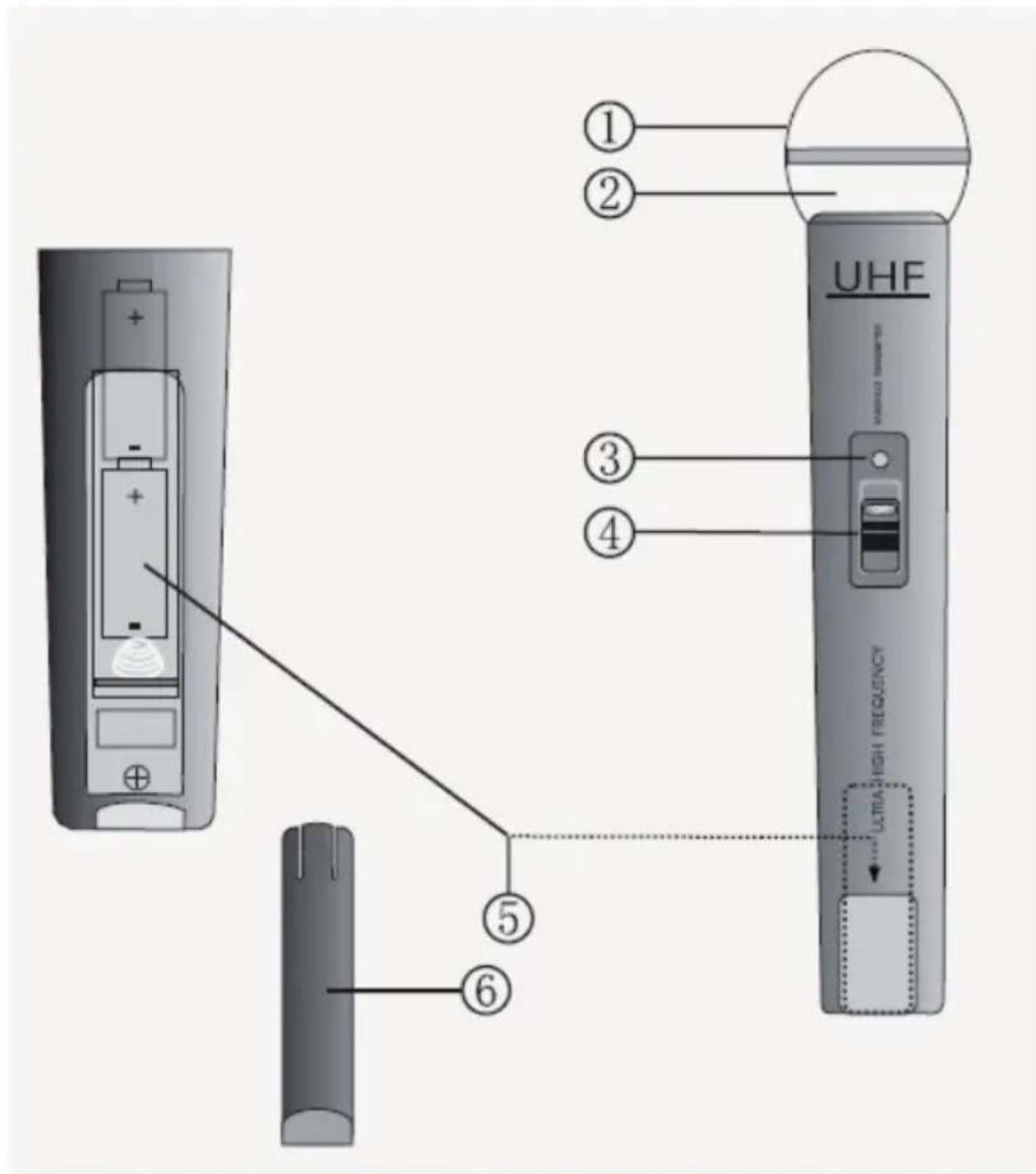

Description du micro

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GRILLE : couvre et protège l'élément interne du micro
2. ÉLÉMENT DU MICRO (interne) : détecte le signal audio
3. TÉMOIN D'ÉTAT DE L'ALIMENTATION/PILE : clignote une fois lors de la mise en marche et s'allume en permanence lorsque la pile est presque déchargée
4. INTERRUPTEUR MARCHE/ARRÊT : 3 positions pour ON (MARCHE), MUTE (MUET) (position intermediaire) ou OFF (ARRET)
5. COMPARTIMENT À PILES : pour 2 piles AA
6. COUVERCLE DU COMPARTIMENT À PILES : permet d'accéder au compartiment à piles

Sélection du canal pour le micro

Fonctionnement

1. Placez les antennes droites pour une réception optimale du signal du micro.
2. Branchez le câble de connexion avec les fiches de 6,35 mm dans la sortie du récepteur et dans la console de mixage ou dans l'amplificateur. Vous pouvez aussi brancher le récepteur avec un câble XLR (non fourni) par canal (A/B) vers une console de mixage ou un amplificateur.
3. Branchez la fiche CC de l'adaptateur secteur dans l'entrée CC à l'arrière du récepteur. Branchez la fiche d'alimentation dans une prise murale et mettez le récepteur en marche avec la touche d'alimentation.
4. Ouvrez le compartiment à piles du micro et placez 2 piles AA en respectant la polarité. Sélectionnez un canal.
5. Après avoir fermé le compartiment à piles, mettez le micro en marche avec l'interrupteur MARCHE/ARRÊT.
6. Le système est prêt à l'utilisation.

Caractéristiques techniques

Plage de fréquence : UHF 840-868 MHz

Fréquence pré-programmée : UHF 863–865 MHz

Puissance de transmission : 10 mW

Plage dynamique : >90 dB

Distorsion harmonique totale : <0,5%

Réponse en fréquence : 40 Hz–15 KHz, ±3 dB

Modulation : FM

Niveau sortie audio : 0–400 mV

Alimentation électrique : 230–240 V CA, 17 V CC

Consommation électrique : 4 W

Rapport signal/bruit : >90 dB

Piles : 4x AA 1,5 V

Durée de vie des piles : 4–6 heures

Précautions de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose.

Débranchez l'appareil et les autres équipements du secteur s'il y a un problème.

Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec.

N'utilisez pas de solvants ni des produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation de l'appareil ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Generale :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ces produits.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuillez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel : [e-mail]

via téléphone : [phone] (aux heures de bureau)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, PAYS-BAS
