Tip produs	Set microfon wireless cu două microfoane și receptor
Marcă	Nedis
Model	MPWL621BK
Gamă de frecvență	UHF 840–868 MHz
Frecvență preprogramată	UHF 863–865 MHz
Putere de transmisie	10 mW
Gamă dinamică	> 90 dB
Distorsiune armonică totală	< 0,5 %
Răspuns în frecvență	40 Hz – 15 kHz (± 3 dB)
Modulație	FM
Nivel de ieșire audio	0 – 400 mV
Alimentare receptor	230–240 V CA, 17 V CC (adaptor de rețea)
Consum electric	4 W
Alimentare microfoane	2 baterii AA 1,5 V per microfon (4 baterii în total)
Durată de viață baterii	4–6 ore
Ieșiri audio	1x ieșire asimetrică 6,35 mm (mixată sau separată), 2x ieșire simetrică XLR (per canal)
Afișaj	Ecran LCD cu indicatoare RF, AF, canal, frecvență, MUTE, AUTO
Compresor-limitator	Integrat pentru a evita distorsiunea vârfurilor sonore
Utilizare multi-sisteme	Până la 8 sisteme în aceeași încăpere fără interferențe
Antene	Antene separate pentru fiecare receptor (A și B), detașabile
Întreținere și curățare	Curățați cu o cârpă uscată; nu utilizați solvenți sau abrazivi
Siguranță	Nu deschideți aparatul; nu expuneți la apă sau umiditate; deconectați în caz de problemă
Reparabilitate	Deschidere numai de către un tehnician calificat; modificarea sau utilizarea incorectă anulează garanția
Garanție	Nicio garanție în caz de modificare sau daune cauzate de utilizare necorespunzătoare
Informații generale	Conform directivelor europene; documentație la cerere; contact: [e-mail]

Întrebări frecvente - MPWL621BK NEDIS

Cum să instalez sistemul microfon wireless?

Plasați antenele drept pe receptor. Conectați cablul audio (6,35 mm sau XLR) de la receptor la consolă sau amplificator. Conectați adaptorul de rețea la receptor și porniți-l. Introduceți 2 baterii AA în fiecare microfon, selectați un canal, apoi porniți microfonul. Sistemul este gata.

Cum să selectez un canal pe receptor?

Utilizați tasta SELECT pentru a alege receptorul A sau B. Apăsați SET pentru a intra în modul de setare, apoi utilizați tastele UP/DOWN pentru a parcurge canalele preprogramate sau pentru a face o căutare manuală în pași de 0,05 MHz.

Ce înseamnă afișajul 'MUTE' pe ecran?

Afișajul 'MUTE' (mut) indică faptul că nu există ieșire audio de la receptor. Acest lucru poate apărea atunci când microfonul este oprit, în poziția MUTE sau în caz de pierdere a semnalului. Verificați starea microfonului și asigurați-vă că este pornit și pe canalul corect.

Cât durează bateriile microfoanelor?

Cu baterii alcaline AA noi, autonomia este de aproximativ 4 până la 6 ore. Indicatorul de stare de pe microfon se aprinde permanent când bateria este descărcată; înlocuiți-le rapid.

Pot folosi mai multe sisteme în aceeași încăpere?

Da, acest sistem permite utilizarea a până la 8 sisteme simultan fără interferențe, datorită selecției de canale și tehnologiei UHF. Asigurați-vă că utilizați canale diferite pentru fiecare sistem.

Cum să reglez volumul microfonului?

Receptorul are un control separat al volumului pentru fiecare microfon (A și B). Rotiți butonul corespunzător de pe fața frontală pentru a regla nivelul audio. Nivelul este vizibil pe indicatorul AF al ecranului LCD.

Ce fac dacă sunetul este distorsionat?

Verificați mai întâi că compresorul-limitator integrat este activ; acesta reduce automat distorsiunea vârfurilor. Dacă distorsiunea persistă, reduceți câștigul pe receptor sau îndepărtați microfonul de sursa sonoră. Asigurați-vă, de asemenea, că bateriile sunt suficient de încărcate.

Cum să curăț microfonul și receptorul?

Utilizați o cârpă uscată și moale pentru a șterge suprafața. Nu utilizați niciodată solvenți, produse abrazive sau lichide. Evitați să atingeți grila microfonului pentru a nu deteriora elementul intern.

Ce trebuie să fac în caz de problemă tehnică?

Deconectați aparatul de la rețea. Nu-l deschideți singur; contactați un tehnician calificat. Pentru orice cerere de reparație sau piese, adresați-vă serviciului clienți Nedis prin formularul online sau prin e-mail la [e-mail].

Unde găsesc declarația de conformitate?

Documentația oficială, inclusiv declarația de conformitate, este disponibilă la cerere de la Nedis. Contactați serviciul clienți la [e-mail] sau prin site-ul web www.nedis.fr.

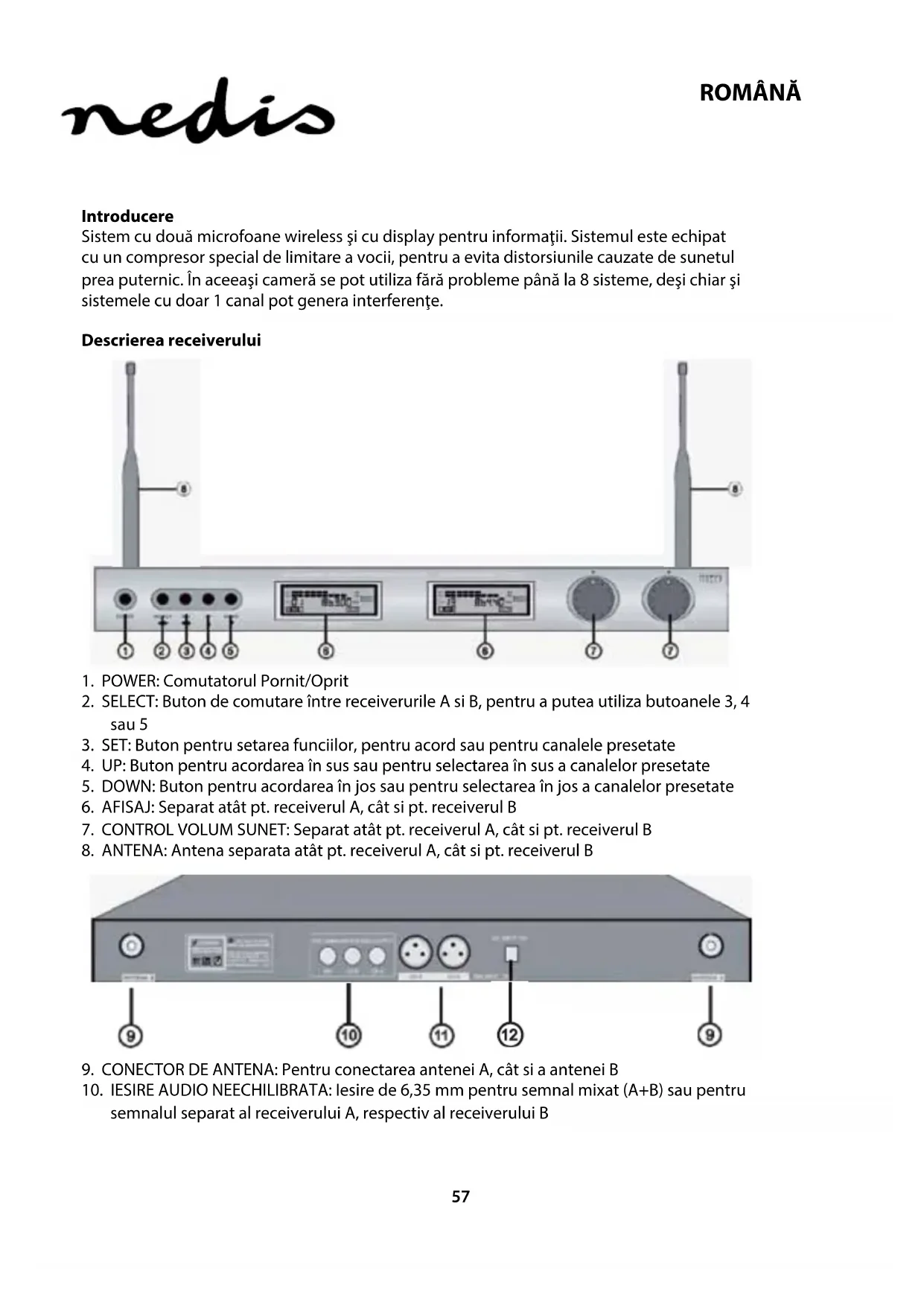

MANUAL DE UTILIZARE MPWL621BK NEDIS

Sistem cu două microfoane wireless și cu display pentru informații. Sistemul este echipat cu un compresor special de limitare a vocii, pentru a evita distorsiunile cauzate de sunetul prea puternic. În aceeași cameră se pot utiliza fără probleme până la 8 sisteme, deși chiar și sistemele cu doar 1 canal pot genera interferențe.

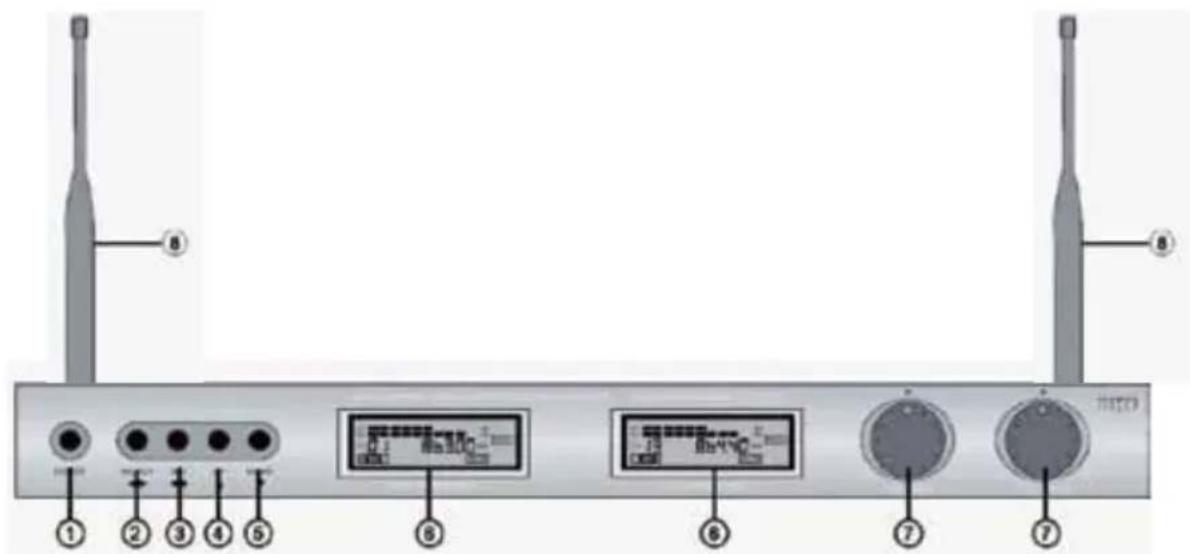

Descrierea receiverului

1. POWER: Comutatorul Pornit/Oprit
2. SELECT: Buton de comutare între receiverurile A si B, pentru a putea utiliza butoanele 3,4 sau 5
3. SET: Buton pentru setarea funciilor, pentru acord sau pentru canalele presetate
4. UP: Buton pentru acordarea în sus sau pentru selectarea în sus a canalelor presetate
5. DOWN: Buton pentru acordarea în jos sau pentru selectarea în jos a canalelor presetate
6. AFISAJ: Separat atât pt. receiverul A, cât si pt. receiverul B
7. CONTROL VOLUM SUNET: Separat atât pt. receiverul A, cât si pt. receiverul B
8. ANTENA: Antena separata atât pt. receiverul A, cât si pt. receiverul B

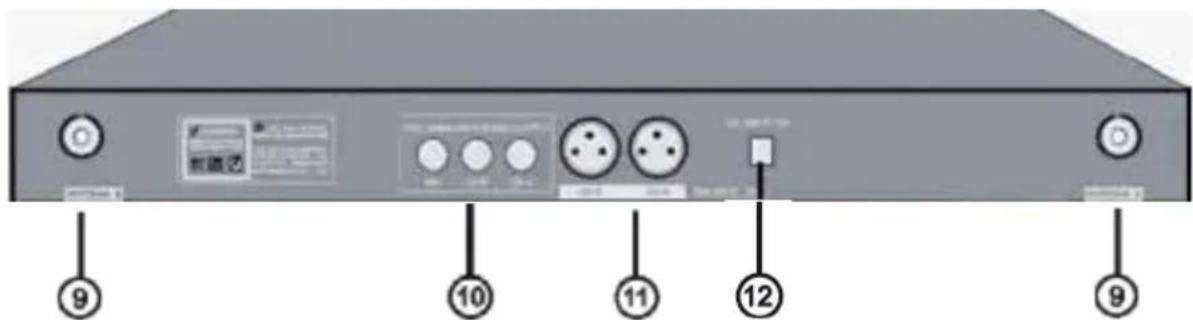

1. CONECTOR DE ANTENA: Pentru conectarea antenei A, cât si a antenei B

2. IESIRE AUDIO NEECHILIBRATA: lesire de 6,35 mm pentru semnal mixat (A+B) sau pentru semnalul separat al receiverului A, respectiv al receiverului B

3. IESIRE AUDIO ECHILIBRATA: lesire XLR separata pentru semnalul receiverului A si al receiverului B

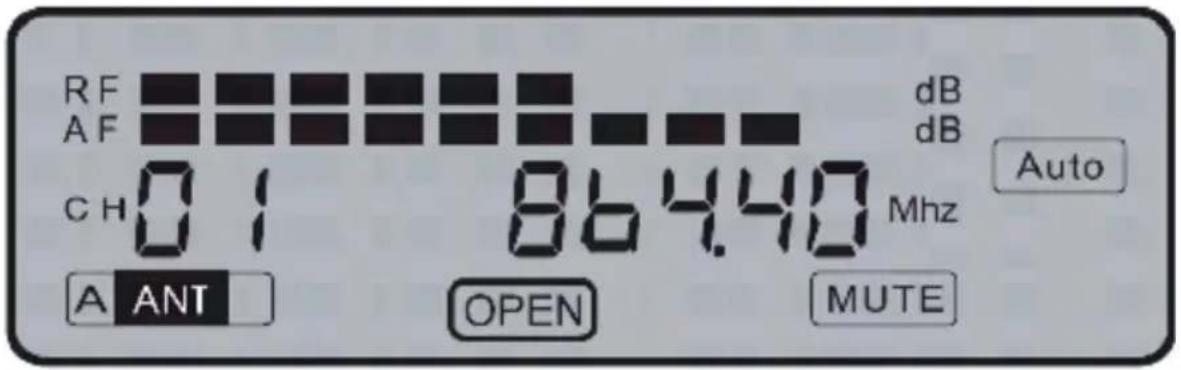

Prezentarea afişajului LCD al receiverului

• RF: Indică puterea semnalului recepționat de către microfon
• AF: Indică puterea semnalului audio receptionat de către microfon
  • CH01: Canalul presetat selectat
  • A ANT: Antena care recepționează semnalul microfonului (A pt. receiverul A și B pt. receiverul B)
  • 864.40: Frecventa canalului presetat si selectat de câtre Dvs
• OPEN Indică receiverul (afișajul) care este selectat pentru a fi utilizat cu (DESCHIS): butoanele 2–5
• AUTO: Indică oprirea microfonului. Acest mesaj apare și atunci când nu există conexiune cu microfonul pe frecvența afișată pe display
• MUTE (SURDINĂ): Nu există semnal audio de ieșire către mixer sau amplificator deoarece microfonul este oprit sau microfonul nu recepționează nimic

RF AF CH 7UNE 864.40 MHz ANT dB dB MUTE

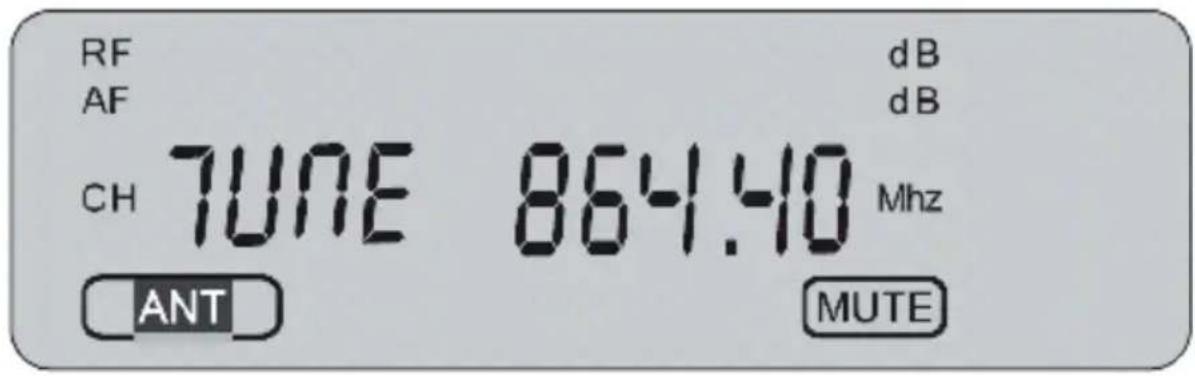

• TUNE (ACORD):

Apăsați butonul SELECT (2), pentru a comuta între acordul manual sau selectarea canalelor presetate. Utilizând acordul manual frecvența se poate selecta în pași de 0,05 MHz-i. Plaja de selectare este 840,00–868,00 MHz. Această funcție oferă posibilitatea utilizării și a altor microfoane wireless care funcționează în plaja de frecvență între 840,00–868,00 MHz. Observație: Microfoanele furnizate sunt setate din fabrică în plaja de frecvență între 863,00–865,00 MHz

OBSERVATIE IMPORTANTĂ: Utilizarea în conformitate cu reglementările locale a frecvențelor alocate și evitarea interferențelor cu ceilalți utilizatori reprezintă obligația utilizatorului.

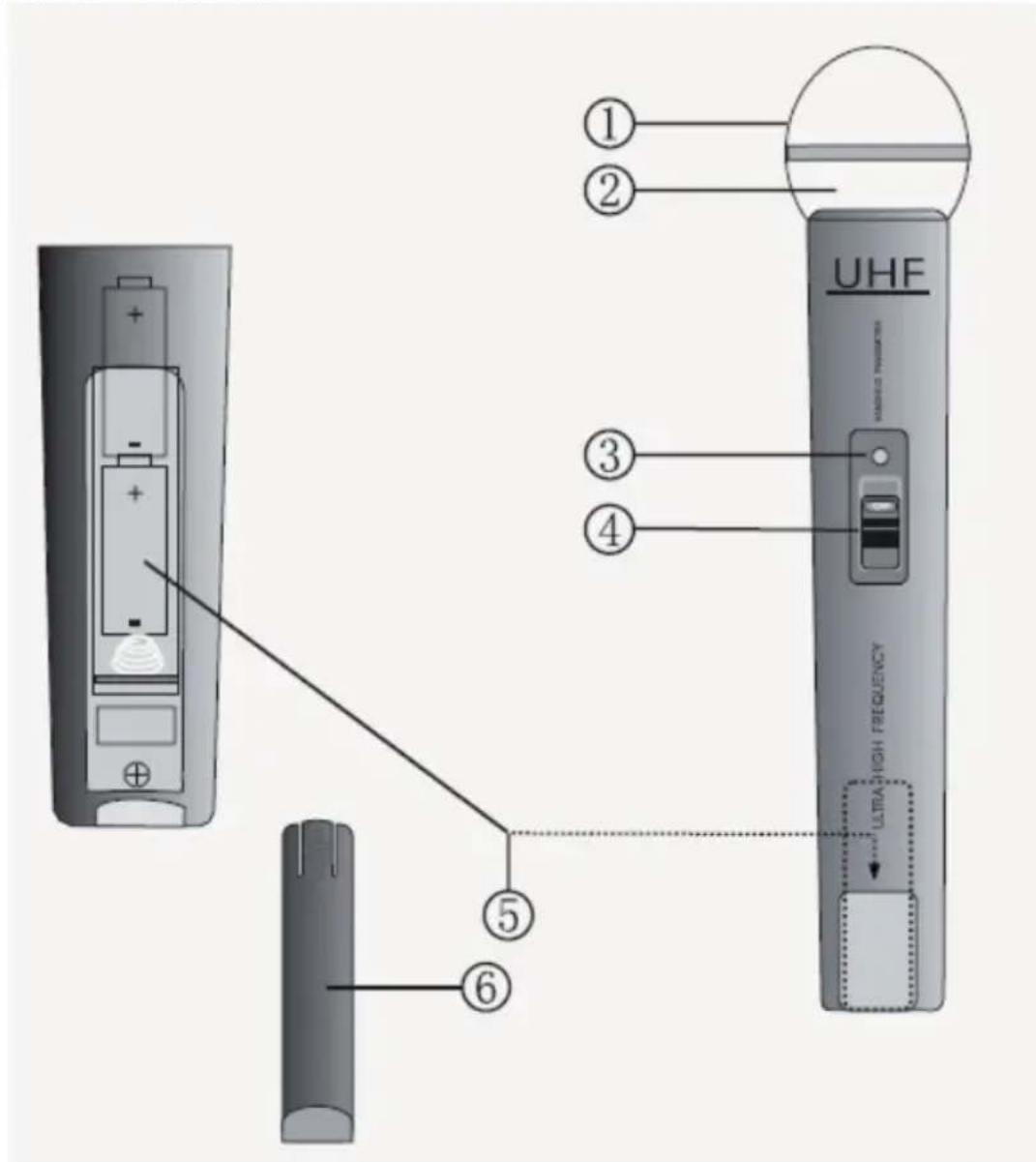

Prezentarea microfonului

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. GRILĂ PROTECTOARE: Acoperă și protejează piesele interne ale microfonului
2. PIESĂ INTERNĂ A MICROFONULUI: Culege semnalul audio
3. INDICATORUL ALIMENTĂRII ELECTRICE/SĂRII BATERIEI: Pâlpâie o singură dată la alimentarea electrică a aparatului și arde continuu dacă bateria este în curs de descărcare
4. COMUTATOR PORNIT/OPRIT: 3 poziții: ON (PORNIT), MUTE (OPRIRE TEMPORARĂ SUNET) (poz. din mijloc) sau OFF (OPRIT)
5. COMPARTIMENTUL BATERIILOR: 2 baterii de tip AA
6. CAPACUL COMPARTIMENTULUI BATERIILOR: Face posibil accesul în compartimentul bateriilor

Selectarea canalelor la microfon

Utilizare

1. Ridicați antenele în poziție verticală, pentru o recepție optimă a semnalului provenit de la microfon.
2. Conectați cablul de conectare cu jackuri de 6,35 mm la ieșirea receiverului și la intrările mixerului sau al amplificatorului. Sau: conectați receiverul cu cablul XLR (nefurnizat), canal cu canal (A/B), la mixer sau la amplificator.
3. Conectați jackul DCal adaptorului AC/DC la intrarea DC de pe spatele receiverului. Conectați stecherul la o priză de rețea și porniți receiverul cu butonul Power (Alimentare electrică).
4. Deschideți compartimentul bateriilor microfonului și introduceți 2 baterii de tip AA cu polaritățile corecte. Selectați un canal.
5. După închiderea capacului compartimentului bateriilor, porniți microfonul cu comutatorul PORNIRE/OPRIRE.
6. Sistemul este gata de utilizare.

Specificații tehnice

Plaja de frecvență: UHF 840–868 MHz

Frecvența presetată: UHF 863–865 MHz

Puterea de transmisie: 10 mW

Plaja dinamică: >90 dB

Răspuns în frecvență: 40 Hz–15 KHz, ± 3 dB

Modulare: FM

Nivel ieşire audio: 0–400 mV

Alimentare electrică: 230–240 V AC, 17 V DC

Consum de curent: 4 W

Raport semnal/zgomot: >90 dB

Durata de viață a bateriei: 4–6 ore

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul apariției unei probleme. Nu expuneți produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată.

Nu folositi solventi sau agenti de curătare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.

Vă rugăm să contactați biroul nostru de asistență clienti:

de pe site: http://www.nedis.com/en-us/contact/contact-form.htm

prin e-mail: [e-mail]

prin telefon: [phone] (în timpul orelor de lucru)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, Olanda
