KULLANIM KILAVUZU MPWL621BK NEDIS

İki mikrofon ve bir bilgi ekranına sahip kablosuz mikrofon sistemi. Sistem, yüksek ses uç noktalarının sebep olduğu ses bozulmalarından kaçınmak için özel bir ses sınırlayıcı kompresör ile donatılmıştır. Tek bir kanala sahip sıradan sistemler bile karışma yaparken aynı odanın içinde 8 sistemi problemsiz bir şekilde kullanın.

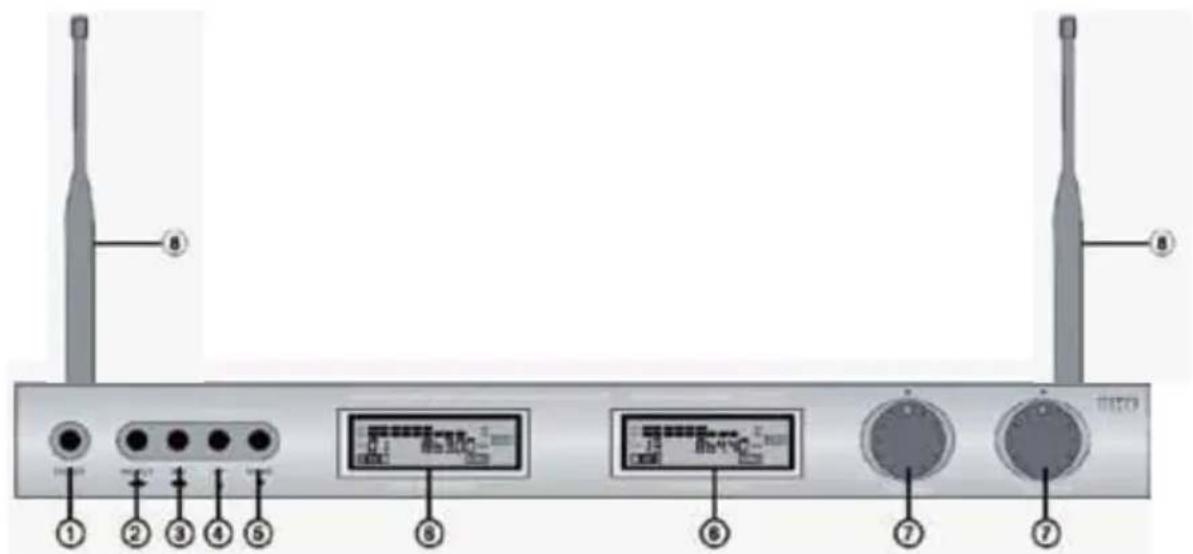

Alcının bölümleri

1. POWER: AÇ/KAPAT düğmesi
2. SELECT: 3, 4 veya 5. düğmelerin kullanımı için alıcı A ve B arasında geçiş yapın
3. SET: fonksiyon ayarı, frekans ayarı veya önceden programlı kanallar için düğme
4. UP: önceden programlı kanalların yukarı yönlü frekans ayarı veya yukarı yönlü kanal seçimi için düğme
5. DOWN: önceden programlı kanalların aşağı yönlü frekans ayarı veya aşağı yönlü kanal seçimi için düğme
6. EKRAN: alıcı A ve B için ayrı
7. SES KONTROL: alıcı A ve B için ayrı
8. ANTEN: alıcı A ve B için ayrı anten

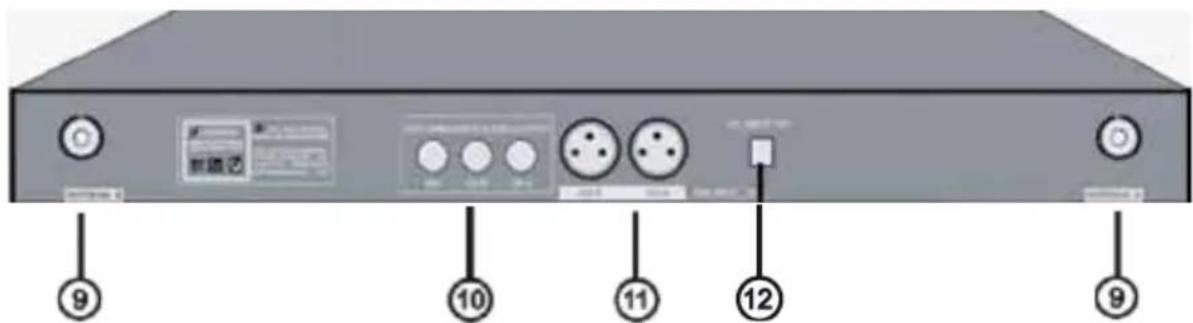

1. ANTEN KONNEKTÖRÜ: anten A ve B'nin bağlanması için
2. DENGESİZ SES ÇIKIŞI: karışık sinyal (A+B) veya alıcı A ve B'nin ayrı sinyali için 6,35 mm çıkış
3. DENGELİ SES ÇIKIŞI: kanal A ve B için ayrı XLR çıkışları

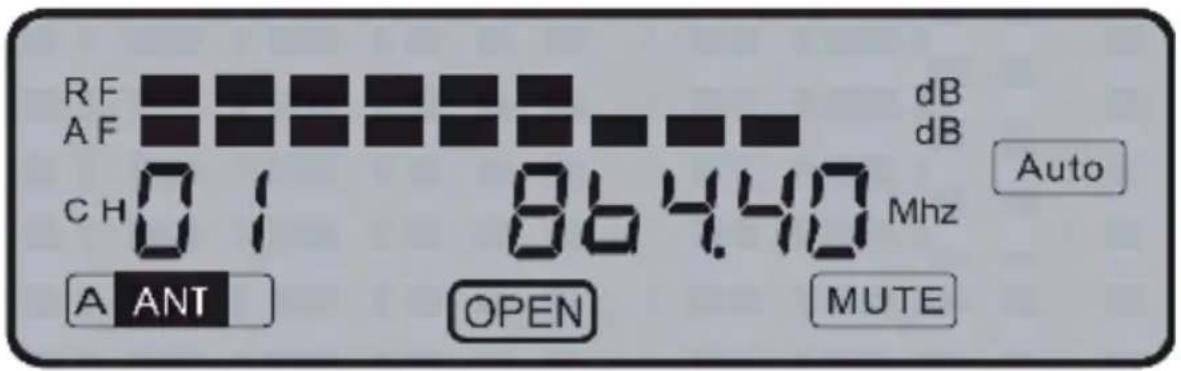

Tanım LCD ekran alici

• RF: Alınan mikrofon sinyalinin gücünü gösterir
• AF: Mikrofonun ses sinyal seviyesini gösterir
• CH01: Seçilen önceden ayarlı kanal
- A ANT: Mikrofonun sinyalini alan anten (alıcı A için A ve alıcı B için B)
• 864,40 Seçilen önceden ayarlı kanal frekansı
- OPEN (ACIN): Fonksiyon düğmeleri 2-5'in kullanımı için hangi alıcının (ekran) seçildiğini gösterir
- AUTO Mikrofonun kapatıldığını gösterir. Ayrıca ekranda gösterilen frekanstaki (OTOMATİK): mikrofonla bağlantı olmadığı zamanda görünür
- MUTE Alicidan miksere veya amplifikatöre ses çıkışı yok çünkü mikrofon kapatılmış (SESSİZ): veya sinyal alınamıyor

RF AF CH 7UNE 864.40 MHz ANT dB dB MUTE

• TUNE (FREKANS AYAR): Manüel frekans ayarı veya önceden programlı kanallar arasında geçiş yapmak için SELECT düğmesine (2) basın. Manüel ayarda frekansı, MHz'lik adımlarla seçmek mümkündür. Aralık 840,00 MHz'den 868,00 MHz'ye kadardır. Bu özellik 840,000 MHz'den 868,00 MHz'ye kadar olan frekans bandındaki diğer kablosuz mikrofonların kullanılmasını sunar. Not: Size sağlanan mikrofonlar 863,00 MHz'den 865,00 MHz'ye kadar önceden programlanmıştır

ÖNEMLİ NOT: Frekansların kullanımının yerel kanunlara uygun olduğundan emin olmak ve diğer kullanıcılarla parazite neden olmadığından emin olmak kullanıcıının sorumluluğudur.

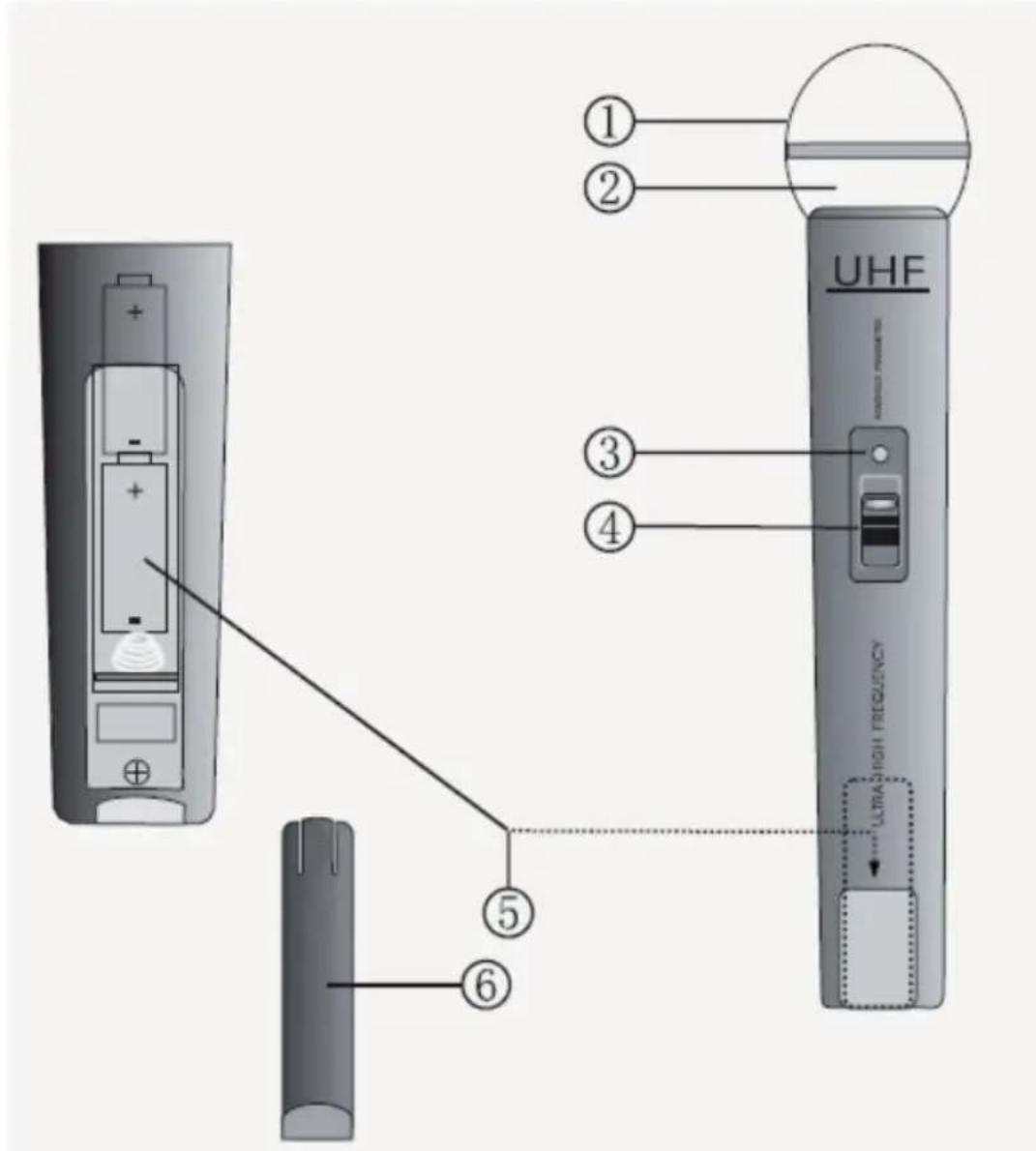

Açıklama mikrofon

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. IZGARA: İç mikrofon öğesini kaplar ve korur
2. MİKROFON ÖĞESİ (iç): Ses sinyalini toplar
3. GÜÇ/PİL GÖSTERGESİ: Açık olduğunda yanıp söner ve pil bitiyorken sürekli olarak yanar
4. AÇMA/KAPAMA DÜĞMESİ ON (AÇIK), MUTE (SESSİZ) (orta pozisyon) veya OFF (KAPALI) olmak üzere 3 Pozisyon
5. PIL YUVASI: 2x AA pil için
6. PIL KAPAĞI: Pil yuvasına erişimi sağlar

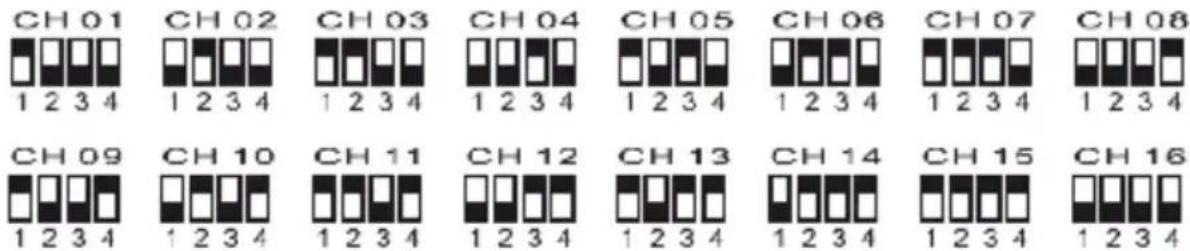

Kanal seçimi mikrofon

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Çalıştırma

1. Optimum sinyal alışı için antenleri dik tutun.
2. 6,35 mm fişlere sahip bağlantı kablosunu alıcının çıkışına ve mikser veya amplifikatörün girişine bağlayın. Veya XLR kablosu ile (dahil değil) alıcıyı kanal başına (A/B) bir mikser veya amplifikatöre bağlayın.
3. AC/DC adaptörün CD fişini alıcının arka kısmındaki DC girişine bağlayın. Güç fişine bir duvar prizine bağlayın ve alıcıyı açın.
4. Mikrofonun pil yuvasını açın ve kutup işaretlerine göre 2x AA pilleri yerleştirin ve bir kanal seçin.
5. Pil yuvasını kapattıktan sonra AÇ/KAPAT anahtarını kullanarak mikrofonu açın.
6. Sistem kullanıma hazır.

Özellikler

Frekans bandı: UHF 840–868 MHz

Önceden ayarlı frekans: UHF 863–865 MHz

Verici gücü: 10 mW

Dinamik aralık: >90 dB

Toplam harmonik bozulma: <0,5%

Frekans Tepkisi: 40 Hz–15 KHz, ±3 dB

Modülasyon: FM

Ses çıkış seviyesi: 0–400 mV

Güç kaynağı: 230–240 V AC, 17 V DC

Güç tüketimi: 4 W

S/N orani: >90 dB

Batarya: 4x AA 1,5 V

Pil ömrü: 4–6 saat

Güvenlik önlemleri:

Elektrik çarpma riskini azaltmak için servis gerekli olduğunda bu ürün SADECE uzman bir teknisyen tarafından açılmalıdır.

Bir sorun meydana geldiğinde ürünün elektrik ve diğer aygıtlarla olan bağlantısını kesin.

Ürünü su veya neme maruz bırakmayın.

Koruyucu Bakım:

Ürünü sadece kuru bir bezle temizleyin.

Temizlik solventleri veya aşındırıcılar kullanmayın.

Garanti:

Ürün üzerindeki değişiklikler veya modifikasyonlar ya da ürünün hatalı kullanılmasından kaynaklanan ürün hasarlarında garanti geçersizdir veya sorumluluk Kabul edilmez.

Genel:

Tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir.

Tüm logolar, markalar ve ürün adları ticari markalardır veya ilgili sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle geçerlidir.

Dikkat:

Bu ürün bu işaretle işaretlenmiştır. Bu, eski elektrikli ve elektronik ürünlerin genel evsel atıklarla karıştırılmaması gerektiği anlamına gelmektedir. Bu ürünler için ayrı bir toplama sistemi mevcuttur.

Bu ürün tüm Avrupa Birliği üye ülkeleri için geçerli olan ilgili tüm yönetmelikler ve yönergelere uygun olarak üretilmiş ve tedarik edilmiştir. Ayrıca satıldığı ülkedeki tüm geçerli şartnameler ve yönetmeliklere uygundur.

Talep edilmesi durumunda resmi belgelendirme sağlanabilir. Bu aşağıdakikeri içerir ancak bunlarla sınırlı değildir: Uygunluk Beyanı (ve ürün kimliği), Malzeme Güvenliği Veri Sayfası, ürün test raporu.
