NÁVOD K OBSLUZE MPWL621BK NEDIS

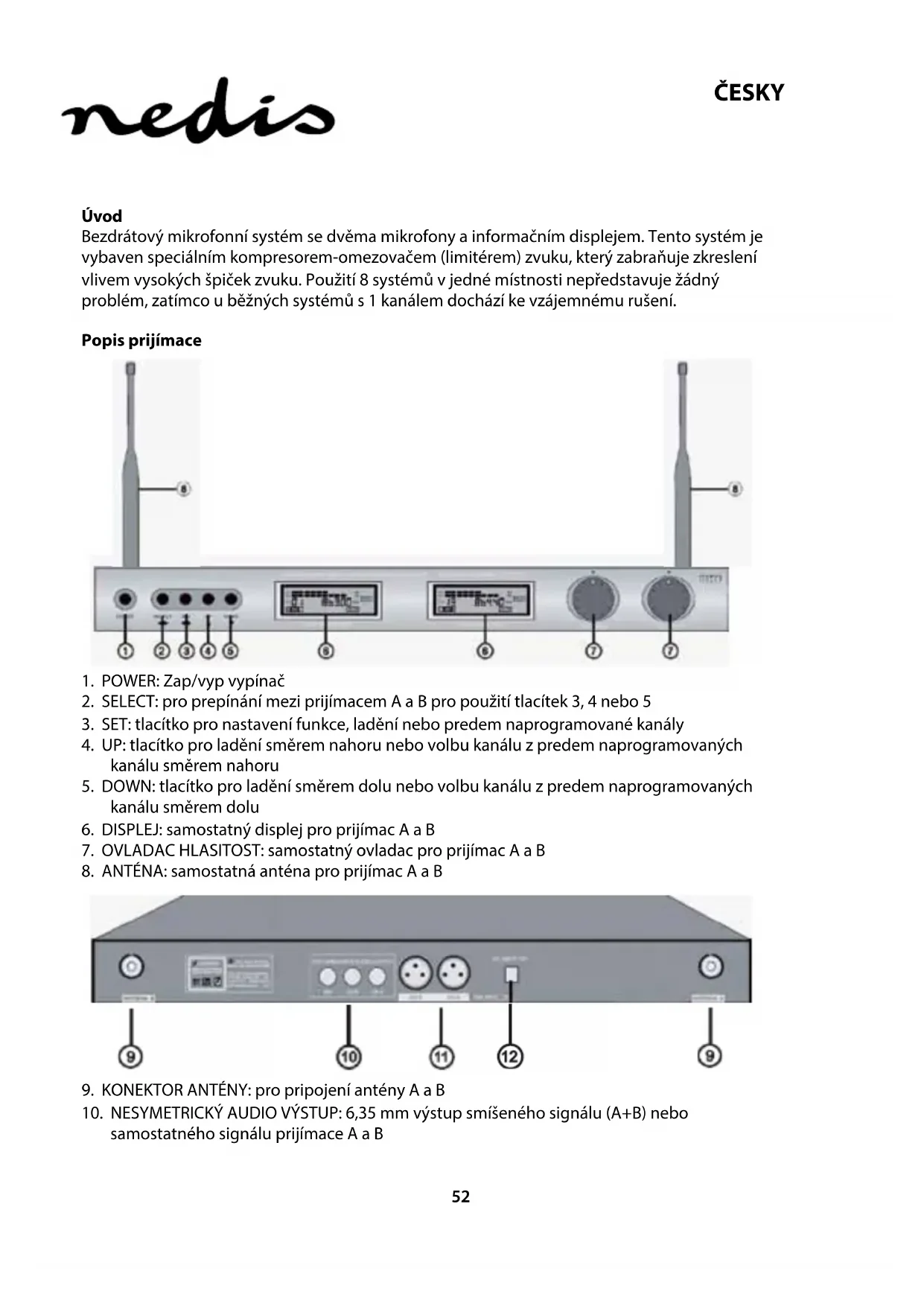

Bezdrátový mikrofonní systém se dvěma mikrofony a informačním displejem. Tento systém je vybaven speciálním kompresorem-omezovačem (limitérem) zvuku, který zabraňuje zkreslení vlivem vysokých špiček zvuku. Použití 8 systémů v jedné místnosti nepředstavuje žádný problém, zatímco u běžných systémů s 1 kanálem dochází ke vzájemnému rušení.

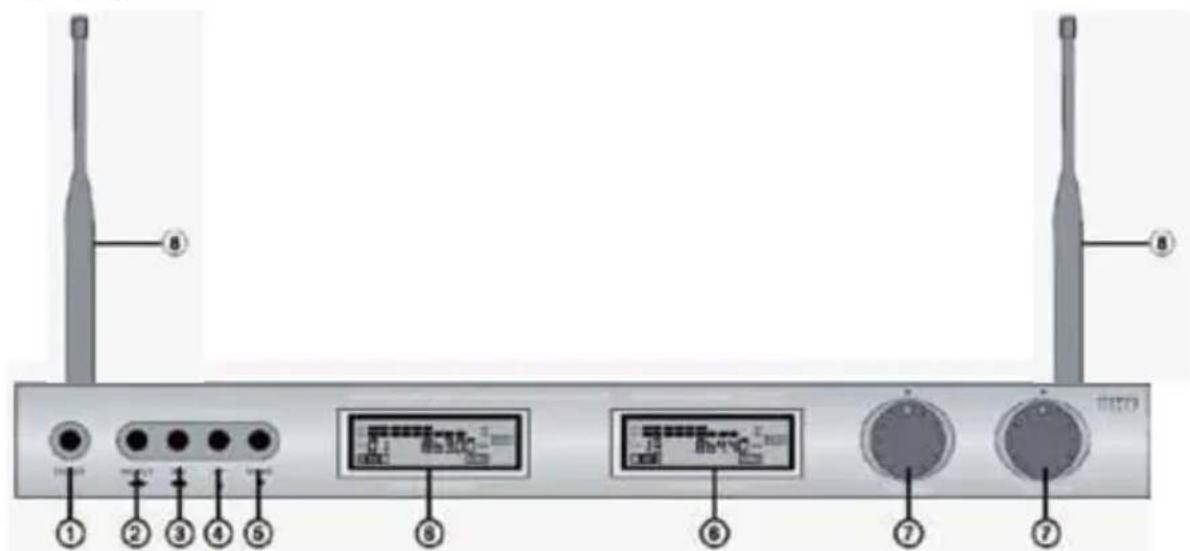

Popis prijímace

1. POWER: Zap/vyp vypínač
2. SELECT: pro prepínání mezi prijímacem A a B pro použití tlacítek 3, 4 nebo 5
3. SET: tlacítko pro nastavení funkce, ladění nebo predem naprogramované kanály
4. UP: tlacítko pro ladění směrem nahoru nebo volbu kanálu z predem naprogramovaných kanálu směrem nahoru
5. DOWN: tlacítko pro ladění směrem dolu nebo volbu kanálu z predem naprogramovaných kanálu směrem dolu
6. DISPLEJ: samostatný displej pro prijímac A a B
7. OVLADAC HLASITOST: samostatný ovladac pro prijímac A a B
8. ANTÉNA: samostatná anténa pro prijímac A a B

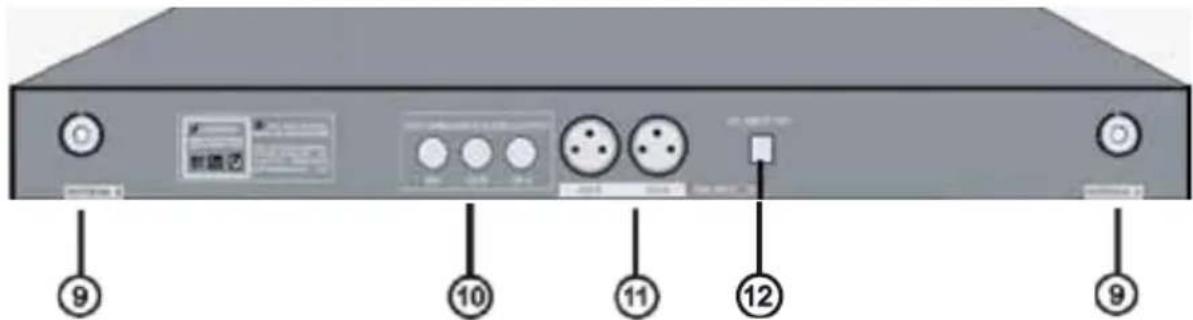

1. KONEKTOR ANTÉNY: pro pripojení antény A a B

2. NESYMETRICKÝ AUDIO VÝSTUP: 6,35 mm výstup smíšeného signálu (A+B) nebo samostatného signálu prijímace A a B

3. SYMETRICKÝ AUDIO VÝSTUP: samostatný XLR výstup signálu prijímace A a B

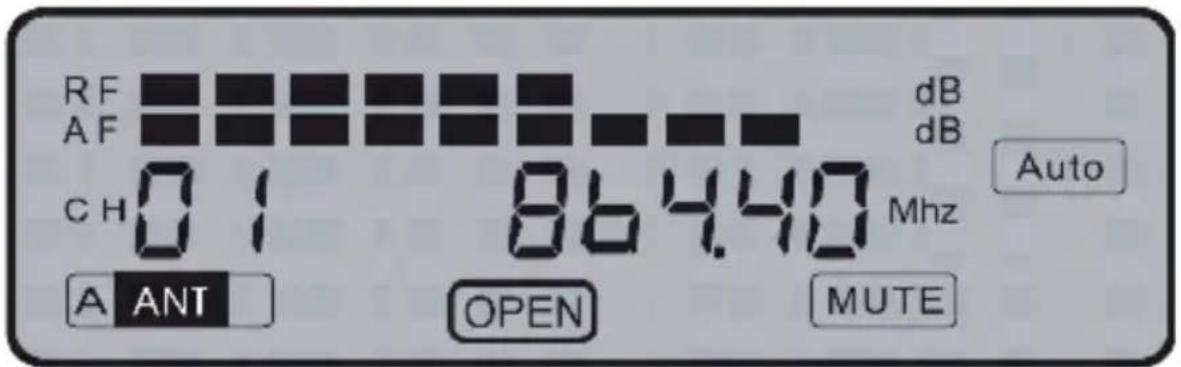

Popis přijímače s LCD displejem

• RF: Zobrazuje intenzitu přijímaného signálu mikrofonu
• AF: Zobrazuje úroveň audio signálu mikrofonu
- CH01: Zvolený předem naprogramovaný kanál
• A ANT: Anténa, která přijímá signál mikrofonu (A pro přijímač A a B pro přijímač B)
• 864.40: Frekvence zvoleného předem naprogramovaného kanálu
- OPEN (OTEVŘÍT): Ukazuje, který přijímač (displej) je zvolen pro použití funkčních tlačítek 2–5
• AUTO Signalizuje, že je mikrofon vypnutý. Zobrazí se rovněž tehdy, když na (AUTOMATICKY): frekvenci zobrazené na displeji neexistuje žádné spojení s mikrofonem
- MUTE (ZTLUMIT): Není k dispozici žádný audio výstup přijímače do mixážního pultu nebo zesilovače, protože je mikrofon vypnutý nebo není přijímán signál mikrofonu

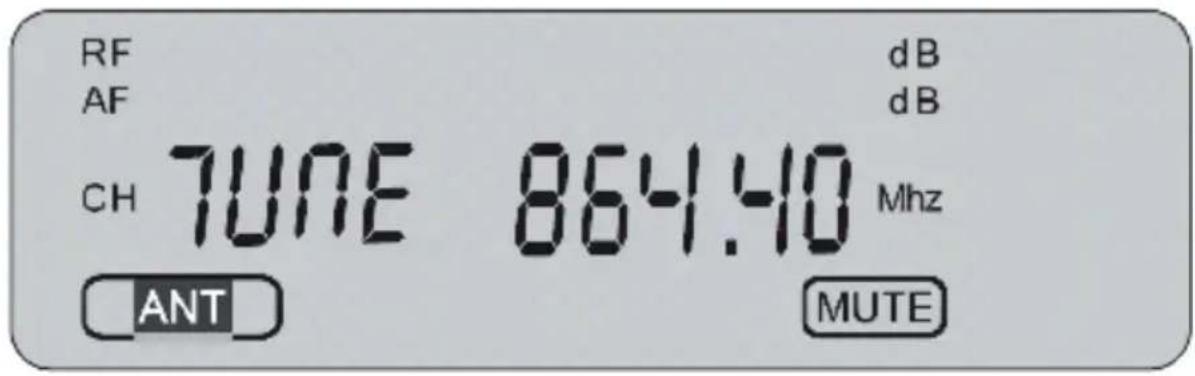

RF AF CH 7UNE 864.40 MHz ANT dB dB MUTE

- TUNE (NALADIT): Stiskněte tlačítko SELECT (2) pro přepnutí mezi manuálním laděním nebo výběrem z předem naprogramovaných kanálů. Při manuálním ladění je možno vybírat frekvenci po krocích 0,05 MHz. Rozsah je 840,00 MHz až 868,00 MHz. Tato funkce umožňuje použití jiných bezdrátových mikrofonů pracujících ve frekvenčním pásmu od 840,00 MHz do 868,00 MHz. Poznámka: dodávané mikrofony jsou předem naprogramované na rozsah 863,00 MHz až 865,00 MHz

DŮLEŽITÉ UPOZORNĚNÍ: Je povinností uživatele zjistit, zda používané frekvence vyhovují místním předpisům a zda nejsou příčinou vzájemného rušení s jinými uživateli.

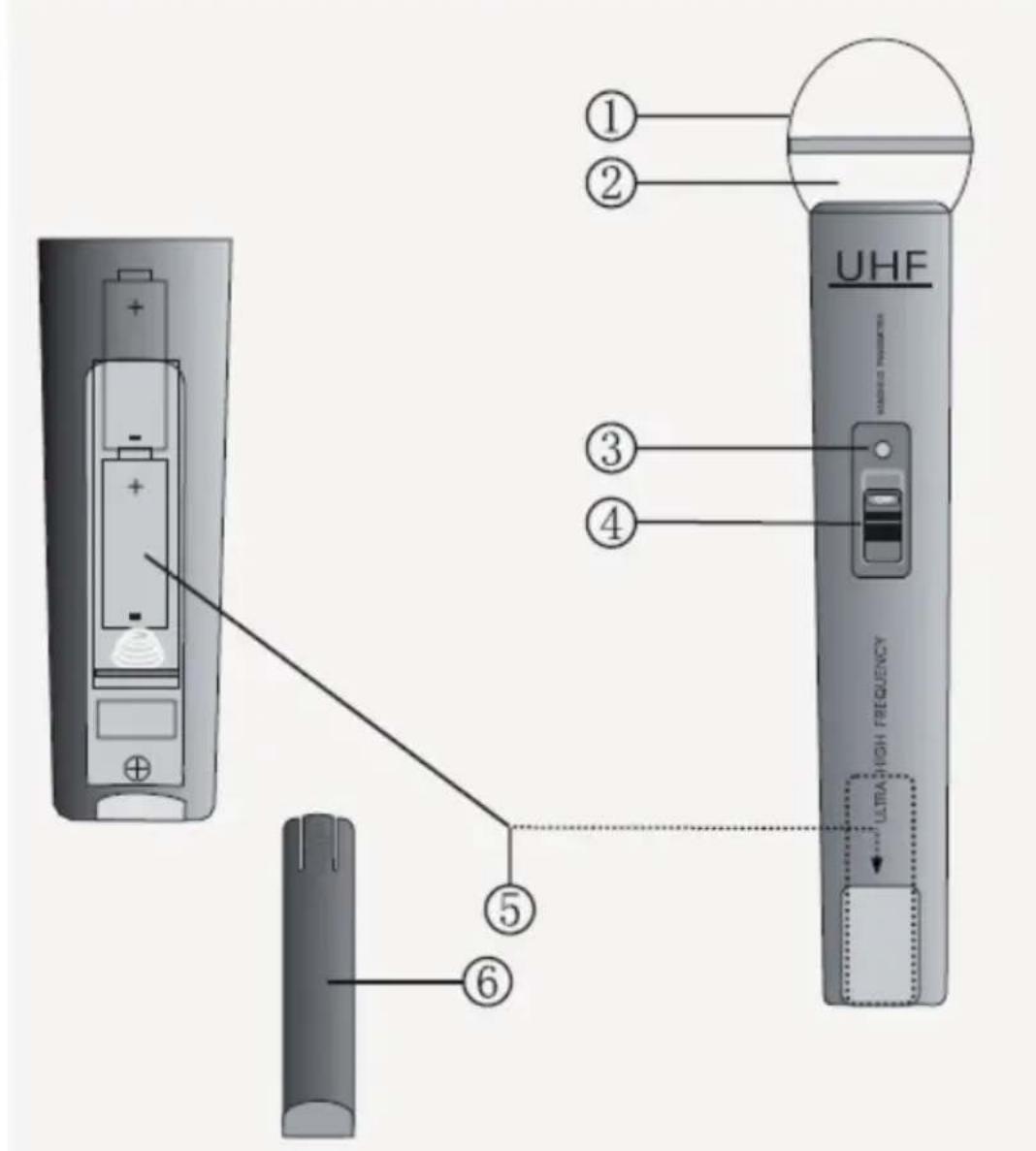

Popis mikrofonu

UHF ULTRA HIGH FREQUENCY ① ② ③ ④ ⑤ ⑥

1. MŘÍŽKA: Zakrývá a chrání vnitřní mikrofonní hlavu

2. MIKROFONNÍ HLAVA (uvnitř): Snímá audio signál

3. INDIKÁTOR ZAPNUTÍ/STAVU BATERIE: Při zapnutí jednou blikne, a když je baterie vybitá, trvale svítí
4. VYPÍNAČ NAPÁJENÍ: 3 polohy: ON (ZAPNUTO), MUTE (ZTLUMENÍ) (prostředni poloha) nebo OFF (VYPNUTO)
5. PROSTOR PRO BATERIE: Pro 2 baterie typu AA
6. KRYT PROSTORU PRO BATERIE: Umožnuje prístup k prostoru pro baterie

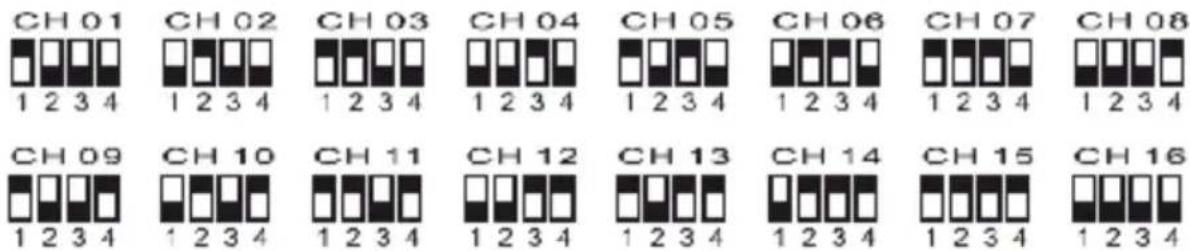

Mikrofon s volbou kanálu

CH 01 CH 02 CH 03 CH 04 CH 05 CH 06 CH 07 CH 08 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 CH 09 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

Použití

1. Pro optimální přijem signálu z mikrofonu umístěte antény tak, aby směřovaly přímo nahoru.
2. Připojte připojovací kabel s 6,35 mm konektory k výstupu z přijímače a k mixážnímu pultu nebo zesilovači. Přijímač můžete také připojit pomocí XLR kabelu (není součástí příslušenství) pro každý kanál (A/B) k mixážnímu pultu nebo zesilovači.
3. Připojte konektor DC síťového adaptéru ke vstupu DC na zadní straně přijímače. Připojte zástrčku napájecího kabelu do síťové zásuvky a zapněte přijímač pomocí vypínače napájení.
4. Otevřete prostor pro baterie v mikrofonu a vložte do něj 2 baterie AA tak, aby byla dodržena správná polarita. Vyberte kanál.
5. Po uzavření prostoru pro baterie mikrofon pomocí vypínače napájení ZAP/VYP zapněte.
6. Systém je připraven k použití.

Specifikace

Frekvenční pásmo: UHF 840–868 MHz

Předem naprogramovaná frekvence: UHF 863–865 MHz

Vysílací výkon: 10 mW

Celkové harmonické zkreslení: <0,5%

Frekvenční odezva: 40 Hz–15 kHz, ±3 dB

Modulace: FM

Úroveň audio výstupu: 0–400 mV

Zdroj napájení: 230–240 V AC (střídavé), 17 V DC (stejnosměrné)

Příkon: 4 W

Poměr signálu k šumu: >90 dB

Životnost baterií: 4–6 hodiny

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým proudem, měl by být v případě potřeby tento výrobek otevřen POUZE autorizovaným technikem.

Dojde-li k poruše, odpojte zařízení od napájení a od ostatních zařízení.

Nevystavujte zařízení působení vody nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka:

Za změny, úpravy nebo poškození zařízení v důsledku nesprávného zacházení není nesena zodpovědnost a není na ně poskytována záruka.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrné systémy.

Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech Evropské Unie. Splňuje také veškeré relevantní specifikace a předpisy státu, ve kterém se prodává.

Oficiální dokumentaci Ize získat na vyžádání. Patří sem např: Prohlášení o shodě (a identifikace produktu), materiálový bezpečnostní list, zpráva o testování produktu.

V případě dotazů kontaktujte naše oddělení služeb zákazníkům:

Webové stránky: http://www.nedis.com/en-us/contact/contact-form.htm

E-mail: [e-mail]

Telefon: [phone] (během otevírací doby)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIZOZEMSKO
