Tip produs	Set microfon wireless UHF cu două microfoane
Marcă	Nedis
Model	MPWL611BK
Alimentare receptor	230~240 V CA, 17 V CC prin adaptor de rețea
Alimentare microfon	2 baterii AA 1,5 V
Durata de viață a bateriilor	4 până la 6 ore
Consum electric	4 W
Frecvențe UHF	Canal A: 863,30 MHz, Canal B: 865,00 MHz
Putere de transmisie	10 mW
Răspuns în frecvență	40 Hz - 15 kHz (±3 dB)
Gamă dinamică	>90 dB
Distorsiune armonică totală	<0,5%
Raport semnal/zgomot	>90 dB
Nivel de ieșire audio	0 - 400 mV
Modulație	FM
Ieșiri audio receptor	6,35 mm asimetric și XLR simetric
Tip microfon	Dinamic (element intern)
Număr de microfoane	2 (wireless)
Utilizare simultană	Da, fără interferențe
Întreținere	Curățați cu o cârpă uscată, fără solvenți sau abrazivi
Siguranță	Nu expuneți la apă sau umiditate. Deconectați în caz de problemă. Deschidere numai de către un tehnician calificat.
Garanție	Nu este valabilă în caz de modificare sau utilizare incorectă

Întrebări frecvente - MPWL611BK NEDIS

Cum se pornește receptorul?

Apăsați butonul POWER din fața receptorului. Indicatorul de alimentare roșu se aprinde.

Cum se aprinde un microfon?

Plasați comutatorul PORNIT/OPRIT în poziția ON (poziția sus). Indicatorul de stare clipește o dată, apoi rămâne aprins continuu când bateria este slabă.

Care este raza de acțiune a microfoanelor wireless?

Raza tipică este de aproximativ 30 de metri în câmp liber, dar poate varia în funcție de mediu. Păstrați antenele drepte pentru o recepție optimă.

Cum se reduce sunetul microfonului fără a-l opri?

Plasați comutatorul PORNIT/OPRIT în poziția intermediară MUET (tăierea sunetului).

Ce tip de baterii se folosește pentru microfon?

Folosiți două baterii AA de 1,5 V. Respectați polaritatea indicată în compartimentul bateriilor.

Cum se conectează receptorul la un amplificator?

Folosiți un cablu jack de 6,35 mm (inclus) de la ieșirea IEȘIRE AUDIO a receptorului la intrarea amplificatorului. Puteți utiliza, de asemenea, un cablu XLR (neinclus) pentru o conexiune simetrică.

Ce înseamnă indicatorul portocaliu intermitent de pe receptor?

Indicatorul DE VÂRF portocaliu clipește atunci când semnalul audio este prea puternic și riscă distorsiuni. Reduceți volumul microfonului sau îndepărtați-vă de sursa sonoră.

Pot folosi ambele microfoane în același timp?

Da, ambele microfoane funcționează simultan fără interferențe, fiecare pe propriul canal (A și B).

Cum se curăță microfonul și receptorul?

Folosiți o cârpă uscată și moale. Nu utilizați solvenți sau produse abrazive. Evitați orice lichid.

Ce fac dacă microfonul nu funcționează?

Verificați dacă bateriile sunt introduse corect și suficient încărcate. Asigurați-vă că receptorul este pornit și că antenele sunt desfășurate. Verificați, de asemenea, conexiunile audio.

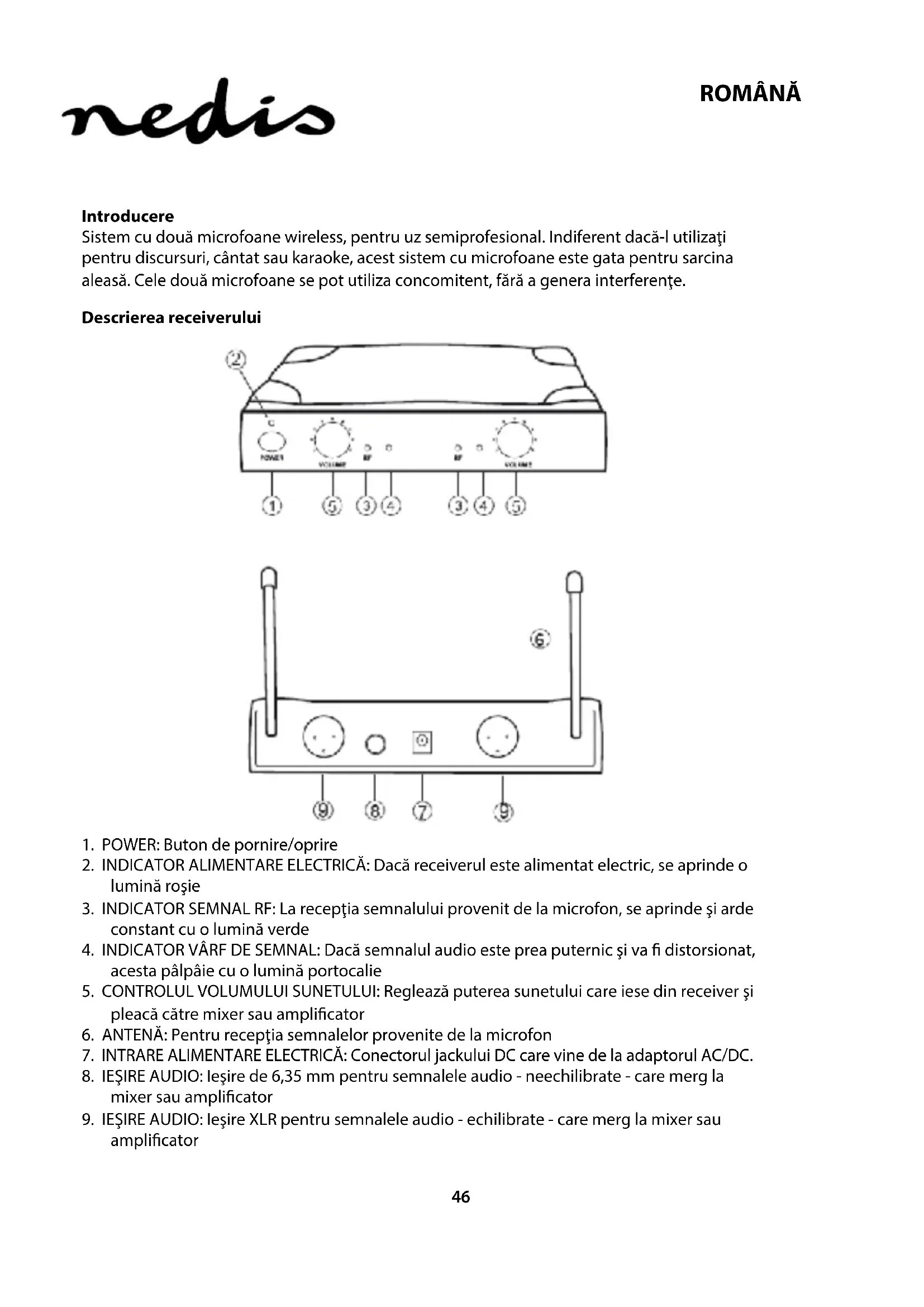

MANUAL DE UTILIZARE MPWL611BK NEDIS

Sistem cu două microfoane wireless, pentru uz semiprofesional. Indiferent dacă-l Utilizati pentru discursuri, căt sau karaoke, acestystem cu microfoane este gata pentru sarcina aleasa. Cele două microfoane se pot utilize concomitant, fãră a genera interferente.

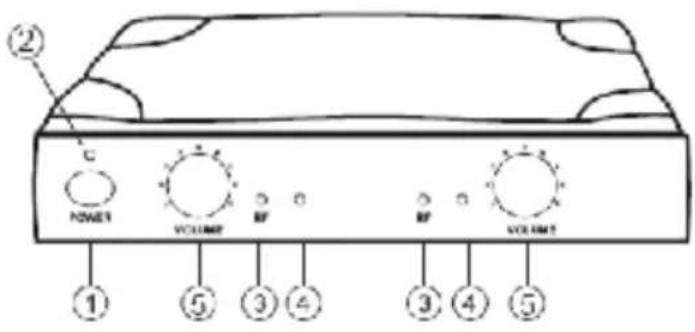

Descrierea receiverului

1. POWER: Buton de pornography/oprine
2. INDICATOR ALIMENTARE ELECTRICA: Dacă receiverul este alimentat electric, se aprinde o lumină rosie
3. INDICATOR SEMNAL RF: La receptția semnalului provenit de la microfon, se aprindeși arde constant cu o lumaţă verte
4. INDICATOR VÄRF DE SEMNAL: Daca semnalul audio este prea puternic.si va fi distorsionat, acesta pälpaie cu o lumină portocalie
5. CONTROLUL VOLUMULUI SUNETULUI: Reglează puterea sunetului care iese din receiver Şi pleacă către mixer Sau amplificator

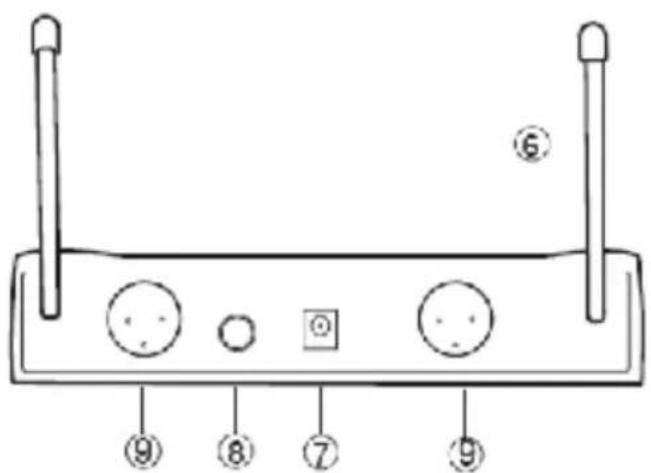

6. ANTENA: Pourre receptia semnalelor provenite de la microfon
7. INTRARE ALIMENTARE ELECTRICA: Conectorul jackului DC care vine de la adaptorul AC/DC.
8. IESIRE AUDIO: lesire de 6,35 mm pentru semnalele audio - neechilibrate - care merge la mixer sau amplificator
9. IESIRE AUDIO: Iesire XLR pentru semnalele audio - echilibrate - care merge la mixer sau amplificator

Prezentarea microfonului

1. GRILÄ DE PROTECTIE: Acoperà sì protejeazā piesele interne ale microfonului
2. PIESA COMPONENTA MICROFON (interior):Culege semnalul audio
3. INDICATOR ALIMENTARE ELECTRICA/STARE BATERIE: LaPornire pâpáie o singura data si arde constant dacă bateria este în curs de descârcare
4. COMUTATOR PORNIT/OPRIT: 3 poziţii: ON (PORNIT), MUTE (OPRIRE TEMPORARA SUNET) (poz. din miłoc) sau OFF (OPRIT)
5. COMPARTIMENTUL BATERIILOR: Pt. 2 baterii de tip AA
6. CAPACUL COMPARTIMENTULI BATERILOR: Permite accesul in compartmentul baterilor.

Functionare

1. Ridicati antenele in poziie verticala, pentru o recepiie optima a semnalelor provenite de la microfoane.
2. Conecta ti cablul cu jackurile de 6,35 mm la iesirea receiveurului, respectiv la intrarea mixerului sau amplificatorului. Sau: conecta ti receiveurul cu cablul XLR (nefurnizat), canal cu canal (A/B), la mixer sau amplificator.
3. Conectaţi jackul DC al adaptorului AC/DC la intrarea DC aflata pe spatele receiverului. Conectaţi stecherul la o przyă de perete Şi porniti receiverul cu butonul Power (Alimentare electrică).
4. Deschidei compartmentul bateriilor microfonului si introducei 2 baterii de tip AA, cu polaritateile corete.
5. După进展情况 capacului compartmentului bateriilor, pornişi microfonul cu ajutorul comutatorului ON/OFF (poz. ON).
6. Sistemul este pregătit de'utilizare.

Date tehnice

Frecventa pe canalul A: UHF 863,30 MHz

Frecventa pe canalul B: UHF 865,00 MHz

Putere de transmisie: 10mW

Plaja dinamica: >90 dB

Distorsiuni armonice totale: < 0.5%

Raspuns in Frecventa: 40 Hz-15 KHz, ±3 dB

Modularea: FM

Nivel iesire audio: 0 - 400mV

Alimentare: 230-240 V AC, 17 V DC

Durata de viata a accumulatorului: 4-6 ore

Nu offerim nico garantie si nu ne asumam niciun fel de responsabilitate in cazul schimbbarilor sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorccta a produsului.

Generalitäts:

Designul 山 specificatiile produsului pot fi modificate faro o notificare prealabila.

Toate siglele mcarilor si denumirile produselor sunt marmi commerciale sau marmi commerciale inregistrate ale proprietarilor de drept si prin preventa sunt recunoscute ca atare.

Atentie:

Pe acest produs se afla acest marcaj. Acesta semnifica faptul că produsele eletrice Şi electronice nu trebuie eliminate odata cu gunoiul menajer. Aceste produse au un system separat de colectare.

Acest produz a fost fabricat si furnizat in conformitate cu toate reglementarile si directivele relevante, valabile in toate statele membrare ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificatiile si reglementarile aplicabile in toate tarile in care se vinde.

Documenta originala est disponibla la cerere. Acesta include, far a se limita la acestea, urmaorele: Declarata de Conformitate (si identitatea produsului), Fisa de date pentru Siguranca Materialului, rapportul de testare a produsului.

Vâ rugam sá contacta ti biroul nostru de asistenta clientsi:

de pe site: http://www.nedis.com/en-us/contact/contact-form.htm

prin e-mail: [e-mail]

print Telefon: [phone] (in timpul orelor de lucru)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, Olanda

Eioaywyn

Aóρμato ouotma μikpωvou μe δuo μikpówva, kataaλnlo yia nηiπayελμatikn xphon. Eite to xpnaiomoiéite yia tny ekpwvnon λoyw, yia ta npwa oac βnμata oto trpayoudi nyia kappaok: auto to ouotma μikpωvou εival o,ti akpiβwc xpeiaζσTE. Mnpéite va xpnaiomoiéite kai ta δuo μikpówva tautoxpova, χwpic napεμβολεc.

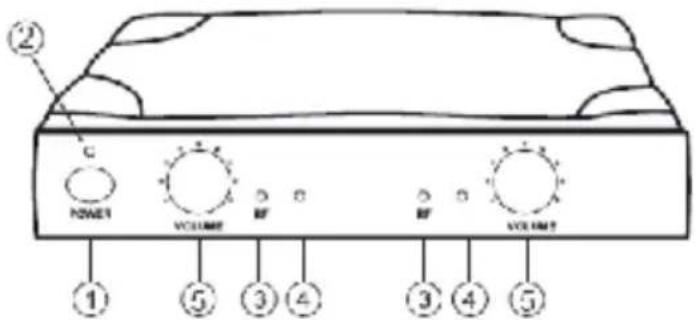

περιγραφή δέκτη
