Tipo di prodotto	Set microfono wireless UHF con due microfoni
Marca	Nedis
Modello	MPWL611BK
Alimentazione ricevitore	230~240 V CA, 17 V CC tramite adattatore di rete
Alimentazione microfono	2 pile AA 1,5 V
Durata delle pile	4 a 6 ore
Consumo elettrico	4 W
Frequenze UHF	Canale A: 863,30 MHz, Canale B: 865,00 MHz
Potenza di trasmissione	10 mW
Risposta in frequenza	40 Hz - 15 kHz (±3 dB)
Gamma dinamica	>90 dB
Distorsione armonica totale	<0,5%
Rapporto segnale/rumore	>90 dB
Livello di uscita audio	0 - 400 mV
Modulazione	FM
Uscite audio ricevitore	6,35 mm sbilanciato e XLR bilanciato
Tipo di microfono	Dinamico (elemento interno)
Numero di microfoni	2 (wireless)
Utilizzo simultaneo	Sì, senza interferenze
Manutenzione	Pulire con un panno asciutto, non utilizzare solventi né abrasivi
Sicurezza	Non esporre ad acqua o umidità. Scollegare in caso di problemi. Apertura solo da personale qualificato.
Garanzia	Non valida in caso di modifica o uso improprio

Domande frequenti - MPWL611BK NEDIS

Come accendere il ricevitore?

Premere il pulsante POWER sul davanti del ricevitore. La spia di alimentazione rossa si accende.

Come accendere un microfono?

Posizionare l'interruttore ACCESO/SPENTO sulla posizione ON (posizione alta). La spia di stato lampeggia una volta e poi rimane accesa fissa quando la batteria è scarica.

Qual è la portata dei microfoni wireless?

La portata tipica è di circa 30 metri in campo libero, ma può variare a seconda dell'ambiente. Tenere le antenne dritte per una ricezione ottimale.

Come disattivare l'audio del microfono senza spegnerlo?

Posizionare l'interruttore ACCESO/SPENTO sulla posizione intermedia MUTO (silenzia audio).

Che tipo di pile utilizzare per il microfono?

Utilizzare due pile AA da 1,5 V. Rispettare la polarità indicata nel vano pile.

Come collegare il ricevitore a un amplificatore?

Utilizzare un cavo jack da 6,35 mm (in dotazione) dall'uscita USCITA AUDIO del ricevitore all'ingresso dell'amplificatore. È possibile utilizzare anche un cavo XLR (non in dotazione) per una connessione bilanciata.

Cosa significa la spia arancione lampeggiante sul ricevitore?

La SPIA DI PICCO arancione lampeggia quando il segnale audio è troppo forte e rischia di distorcere. Ridurre il volume del microfono o allontanarsi dalla sorgente sonora.

Posso utilizzare entrambi i microfoni contemporaneamente?

Sì, entrambi i microfoni funzionano simultaneamente senza interferenze, ciascuno sul proprio canale (A e B).

Come pulire il microfono e il ricevitore?

Utilizzare un panno asciutto e morbido. Non utilizzare solventi né prodotti abrasivi. Evitare qualsiasi liquido.

Cosa fare se il microfono non funziona?

Verificare che le pile siano inserite correttamente e sufficientemente cariche. Assicurarsi che il ricevitore sia acceso e che le antenne siano dispiegate. Controllare anche i collegamenti audio.

MANUALE UTENTE MPWL611BK NEDIS

Impianto microfonico perché fili con due microfoni idoneo all'uso semiprofessionale. Si può usare indifferentemente per un discorso, una prova di canto o un'esibizione karaoke: in agli uomini che esprimempiano è all'altezza del compito. è possibile usare entrambi i microfoni contemporaneamente nelle interferenze.

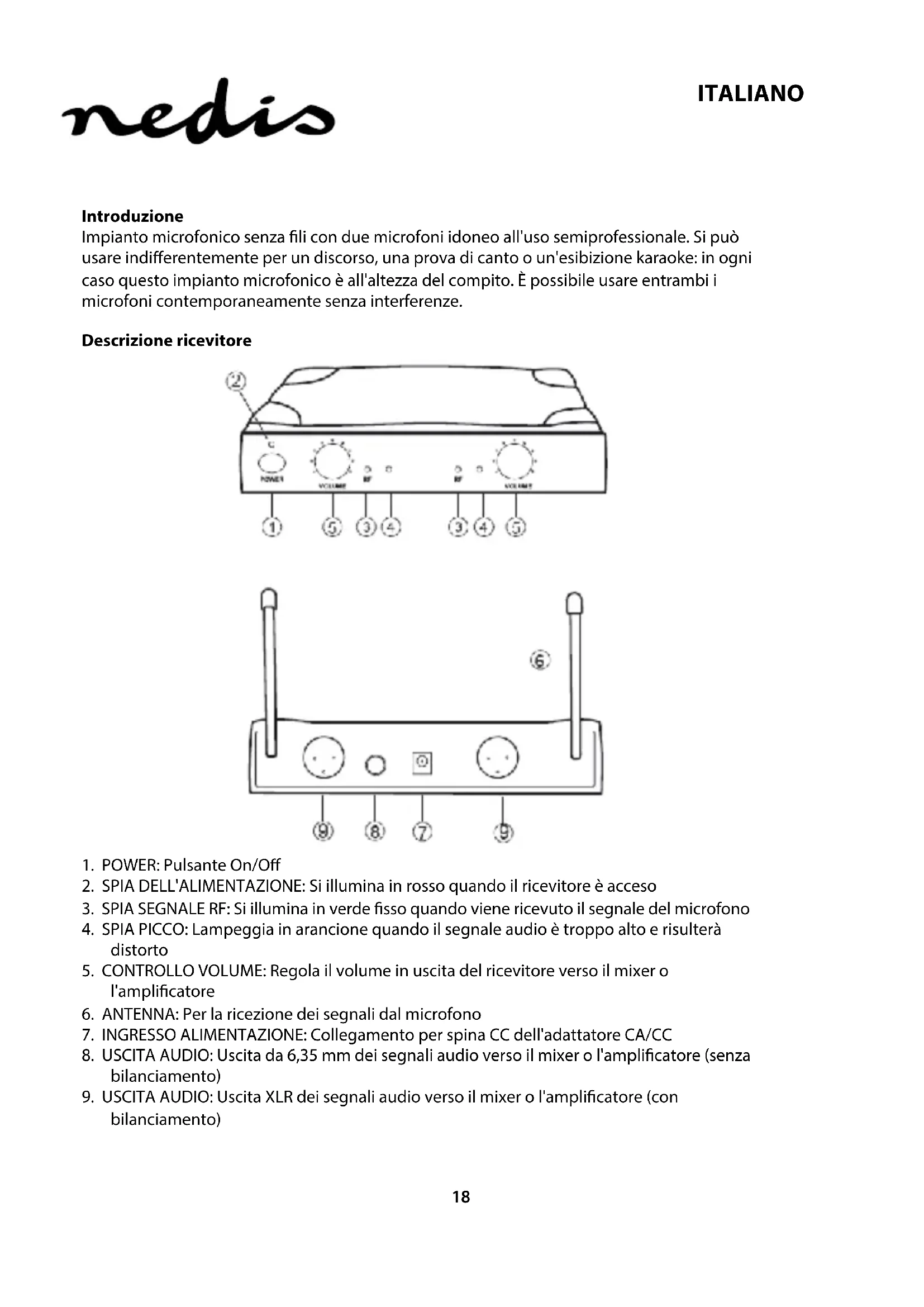

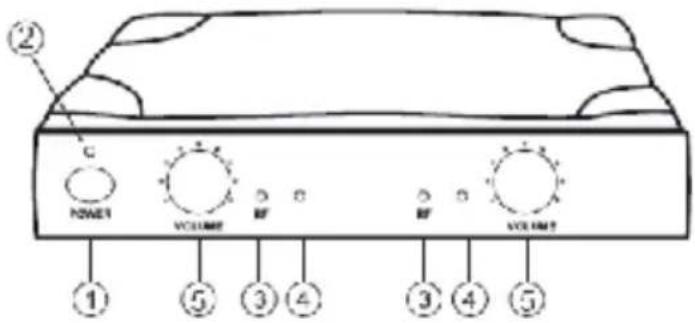

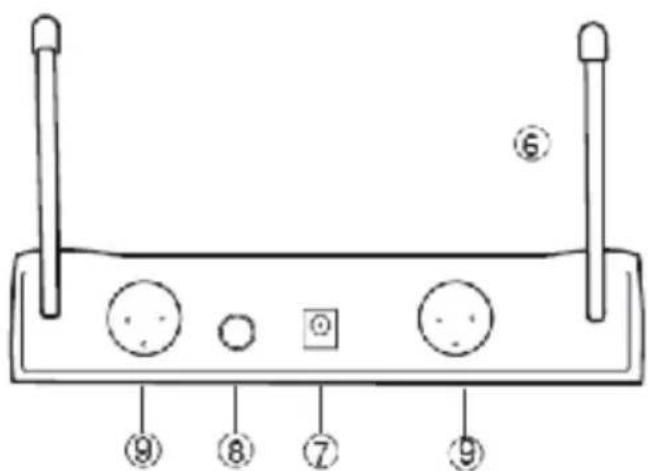

Descrizione ricevitore

1. POWER: Pulsante On/Off
2. SPIA DELL'ALIMENTAZIONE: Si illumina in rosso quando il ricevitore è acceso
3. SPIA SEGNALE RF: Si illumina in verde fisso quando viene ricevuto il segnale del microfono
4. SPIA PICCO: Lampeggia in arancione quando il segnale audio è troppo alto e risulterà distorto
5. CONTROLLO VOLUME: Regola il volume in uscita del ricevitore verso il mixer o l'amplificatore
6. ANTENNA: Per la ricezione dei segnali dal microfono
7. INGRESSO ALIMENTAZIONE: Collegamento per spina CC dell'adattatore CA/CC
8. USCITA AUDIO: Uscita da 6,35 mm dei segnali audio verso il mixer o l'amplificatore (senza bilanciamento)
9. USCITA AUDIO: Uscita XLR dei segnali audio verso il mixer o l'amplificatore (con bilanciamento)

Descrizione microfono

1. GRIGLIA: Copre e protege l'elemento interno del microfono
2. ELEMENTO MICROFONO (interno):Raccoglie il segnale audio
3. INDICATORE ENERGIA/STATO DELLA BATTERIA: Lampeggia una volta in base all'energia e si illumina in modo fisso quando la batteria si sta esaurendo
4. INTERRUTTORE ON/OFF: 3 positioni per ON (ACCESO), MUTE (ESCLUSIONE AUDIO) in posizione centrale e OFF (SPENTO)
5. VANOBATTERIA:Per 2 batterie AA
6. COPERCHIO DELLA BATTERIA: Consente di accedere al vano batteria

Funzionamento

1. Posizione verticalmente le antennes per ottener la miglior ricezione possibile del segnale del microfono.
2. Collegare il cavo di connessione con le spine da 6,35mm all'uscita del ricevitore e del mixer o dell'amplificatore. In alternatively, collegare il ricevitore con il cavo XLR (non in dotazione) per canale (A/B) verso un mixer o un amplificatore.
3. Collegare la spina CC dell'adattatore CA/CC dell'ingresso CC sul retro del ricevitore. Collegare la spina dell'alimentazione a una presa a parete e accendere il ricevitore con il pulsante dell'alimentazione.
4. Aprire il vano batteria del microfono e sistemare 2 batterie AA rispettando la polarità corretta.
5. Dopo aver chiuso il vano batteria, accendere il microfono con l'interrottore ON/OFF.
6. Ilsystema è pronto all'uso.

Caratteristica

Frequenza canale A: UHF 863,30 MHz

Frequenza canale B: UHF 865,00 MHz

Potenza di trasmissione: 10mW

Gamma dinamica: >90 dB

Distorsione armonica totale: < 0.5%

Risposta frequenza: 40Hz - 15KHz,± 3 dB

Modulazione: FM

Livello di uscita audio: 0 - 400mV

Alimentazione: 230 240VCA 17 V CC

Consumo di energia: 4 W

Rapporto S/N: >90 dB

Batteria: 2 AA da 1,5 V

Durata bacteria:

4~6 ore

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, il presente dispositorio deve essere aperto SOLO da un technique autorizzato, nel caso sia necessario ripararlo.

Scollegare il prodotto alla rete di alimentazione e da altri apparetti se dovesse verificarsi un problema.

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto.

Nonutilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilita in relazione a cambiamenti e modifiche apportate al prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Informazioni generali:

Il design e le caratteristiche tecniche sono soggetti a modifica nella necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in isto documento.

Attenzione:

Il prodotto è contrassegnato con quello symbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono esseregettati insieme ai rifiuti domestici. Per quosti prodotti esiste unsystema di raccolta differenziata.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto. La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), schedà di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro site web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: [e-mail]

tramite Telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, Paesi Bassi
