MPWL611BK - Mikrofon NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	UHF-Drahtlosmikrofon-Set mit zwei Mikrofonen
Marke	Nedis
Modell	MPWL611BK
Empfänger-Stromversorgung	230~240 V AC, 17 V DC über Netzadapter
Mikrofon-Stromversorgung	2 AA-Batterien 1,5 V
Batterielebensdauer	4 bis 6 Stunden
Stromverbrauch	4 W
UHF-Frequenzen	Kanal A: 863,30 MHz, Kanal B: 865,00 MHz
Sendeleistung	10 mW
Frequenzgang	40 Hz - 15 kHz (±3 dB)
Dynamikbereich	>90 dB
Klirrfaktor (Gesamte harmonische Verzerrung)	<0,5%
Signal-Rausch-Verhältnis	>90 dB
Audioausgangspegel	0 - 400 mV
Modulation	FM
Empfänger-Audioausgänge	6,35 mm unsymmetrisch und XLR symmetrisch
Mikrofontyp	Dynamisch (internes Element)
Anzahl der Mikrofone	2 (drahtlos)
Gleichzeitige Nutzung	Ja, ohne Interferenz
Pflege	Mit einem trockenen Tuch reinigen, keine Lösungsmittel oder Scheuermittel
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Bei Problemen vom Netz trennen. Öffnung nur durch qualifiziertes Fachpersonal.
Garantie	Nicht gültig bei Modifikation oder unsachgemäßer Verwendung

Häufig gestellte Fragen - MPWL611BK NEDIS

Wie schalte ich den Empfänger ein?

Drücken Sie die POWER-Taste an der Vorderseite des Empfängers. Die rote Betriebsanzeige leuchtet auf.

Wie schalte ich ein Mikrofon ein?

Stellen Sie den EIN/AUS-Schalter auf die Position ON (obere Position). Die Statusanzeige blinkt einmal und leuchtet dann dauerhaft, wenn die Batterie schwach ist.

Wie groß ist die Reichweite der drahtlosen Mikrofone?

Die typische Reichweite beträgt etwa 30 Meter im Freifeld, kann aber je nach Umgebung variieren. Halten Sie die Antennen gerade für optimalen Empfang.

Wie schalte ich das Mikrofon stumm, ohne es auszuschalten?

Stellen Sie den EIN/AUS-Schalter auf die mittlere Position STUMM (Ton aus).

Welcher Batterietyp wird für das Mikrofon verwendet?

Verwenden Sie zwei AA-Batterien mit 1,5 V. Beachten Sie die im Batteriefach angegebene Polarität.

Wie schließe ich den Empfänger an einen Verstärker an?

Verwenden Sie ein 6,35-mm-Klinkenkabel (mitgeliefert) vom AUDIOAUSGANG des Empfängers zum Eingang des Verstärkers. Sie können auch ein XLR-Kabel (nicht mitgeliefert) für eine symmetrische Verbindung verwenden.

Was bedeutet die blinkende orangefarbene Anzeige am Empfänger?

Die orangefarbene SPITZENANZEIGE blinkt, wenn das Audiosignal zu laut ist und Verzerrungen drohen. Reduzieren Sie die Mikrofonlautstärke oder entfernen Sie sich von der Schallquelle.

Kann ich beide Mikrofone gleichzeitig verwenden?

Ja, beide Mikrofone arbeiten gleichzeitig ohne Interferenz, jedes auf seinem eigenen Kanal (A und B).

Wie reinige ich das Mikrofon und den Empfänger?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie Flüssigkeiten.

Was tun, wenn das Mikrofon nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass der Empfänger eingeschaltet und die Antennen ausgefahren sind. Überprüfen Sie auch die Audioverbindungen.

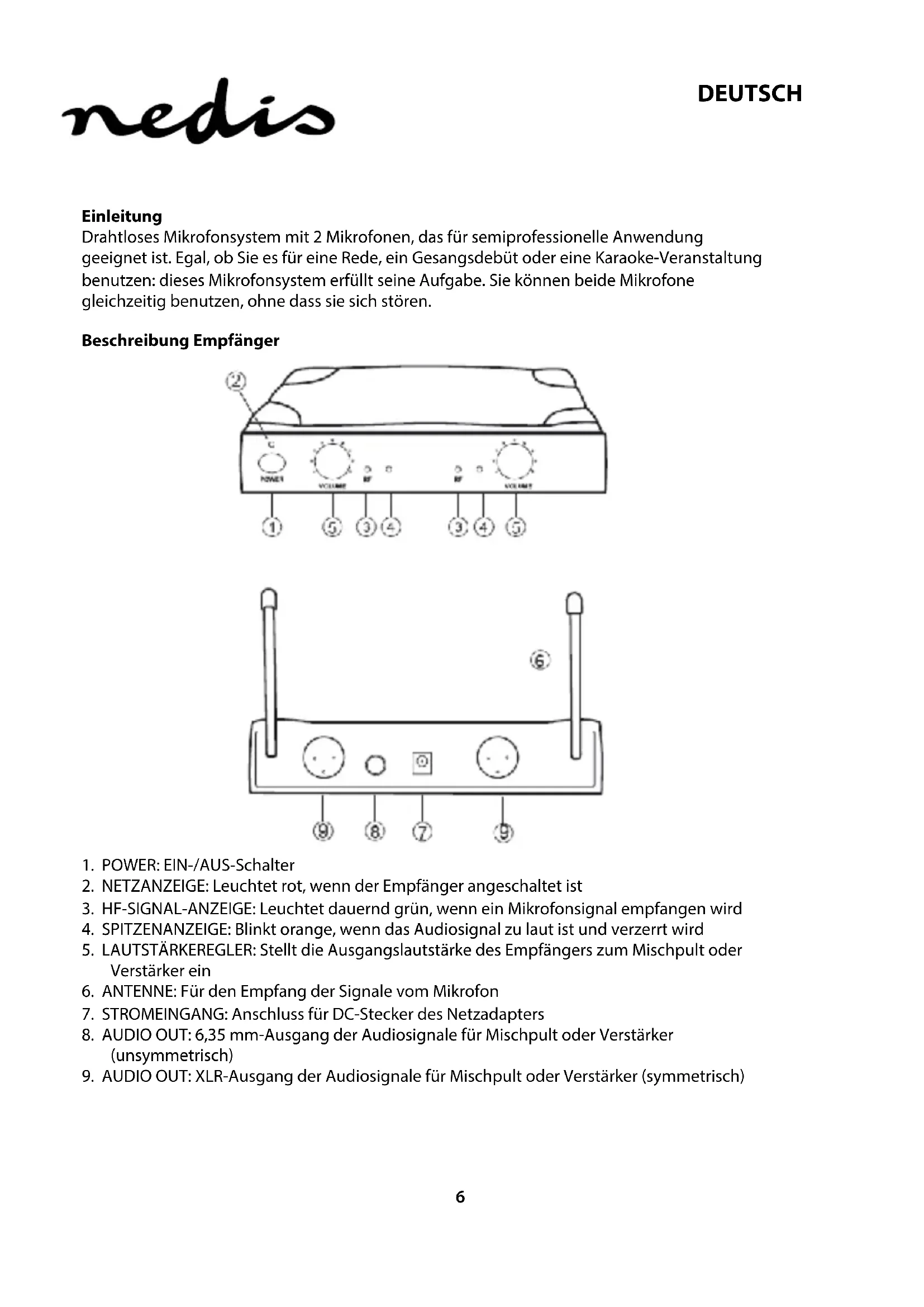

BEDIENUNGSANLEITUNG MPWL611BK NEDIS

Drahtloses Mikrofonsystem mit 2 Mikrofonen, das für semiprofessionelle Anwendung geeignet ist. Egal, ob Sie es für eine Rede, ein Gesangsdebut oder eine Karaoke-Veranstaltung benutzt: diesen Mikrofonsystem erfüllt seine Aufgabe. Sie können beide Mikrofone gleichzeitig benutzt, ohne dass sie sich stären.

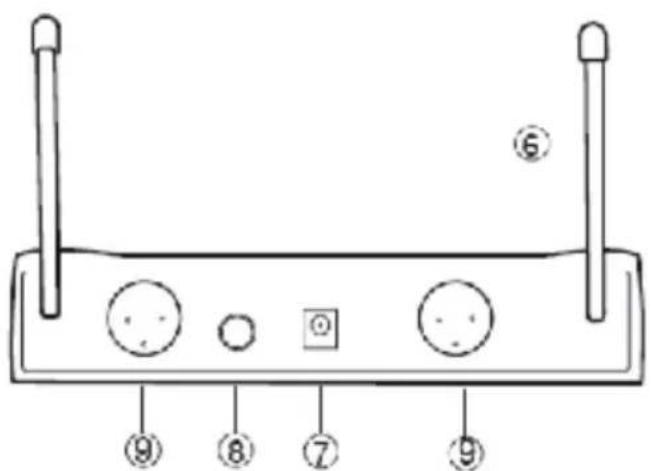

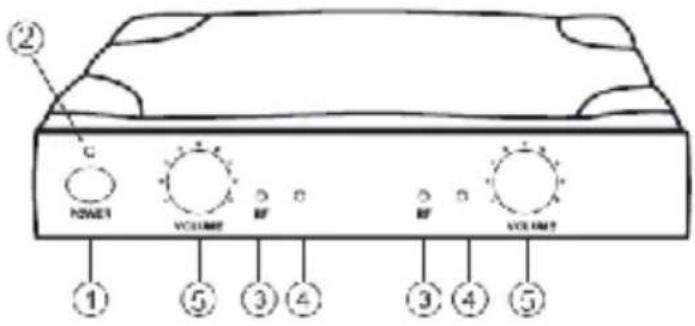

Beschreibung Empfänger

1. POWER: EIN-/AUS-Schalter
2. NETZANZEIGE: Leuchtet rot, wenn der Empfänger angeschaltet ist
3. HF-SIGNAL-ANZEIGE: Leuchtet dauernd grun, wenn ein Mikrofonsignal empfangen wird
4. SPITZENANZEIGE: Blinkt orange, wenn das Audiosignal zu laut ist und verzerrt wird
5. LAUTSTÄRKEREGLER: Stellt die Ausgangslautstärke des Empfängers zum Mischpult oder Veränderer ein
6. ANTENNE: Für den Empfang der Signale vom Mikrofon
7. STROMEINGANG: Anschluss für DC-Stecker des Netzadapters
8. AUDIO OUT: 6,35 mm-Ausgang der Audiosignale für Mischpult oder Veränderungen (unsymmetrisch)
9. AUDIO OUT: XLR-Ausgang der Audiosignale fur Mischpult oder Veränder (symmetrisch)

Beschreibung Mikrofon

1. GITTER: Verdeckt und schützt das Mikrofon im Inneren
2. MIKROFONELEMENT (im Inneren): Nimmt das Audiosignal auf
3. NETZ/BATTERIELADEZUSTAND-ANZEIGE: Blinkt einmal, wenn Strom eingeschaltet wird, und leuchtet dauernd, wenn die Batterie zu Ende Goes
4. AN-/AUSSCHALTER: 3 Positionen fur ON (AN), MUTE (STUMMSCHALTEN) (mittlere Position) oder OFF (AUS)
5. BATTERIEFACH: Für 2 AA-Batterien
6. BATTERIEABDECKUNG: Bietet Zugang zum Batteriefach

Betrieb

1. Richten Sie die Antenne jersey nach oben aus, um das Mikrofonsignal optimal zu empfangen.
2. Schlieben Sie das Verbindungskabel mit den 6,35 mm-Steckern an den Ausgang des Empfängers und des Mischpults oder Verständerkers an. Oder schlieben Sie den Empfänger mit dem XLR-Kabel (nicht mitgeliefert) pro Kanal (A/B) an ein Mischpult oder einen Verständker an.
3. Schlieben Sie den DC-Stecker des Netzadapters an den DC-Eingang an der Rückseite des Empfängers an. Schlieben Sie den Netzstecker an eine Wandsteckdose an und schalten den Empfänger mit der Netztaste an.
4. Öffnen Sie das Batteriefach des Mikrofons und legen 2 AA-Batterien mit der richtigen Polarität ein.
5. Nach dem Schlieben des Batteriefachs schalten Sie das Mikrofon mit dem An-/ Ausschalter an.
6. Das System ist nun betriebsbereit.

Spezifikationen

Frequenz Kanal A: 863,30 MHz UHF

Frequenz Kanal B: 865,00 MHz UHF

Sendeleistung: 10mW

Dynamischer Bereich: >90 dB

Klirrfaktor: < 0.5%

Frequenzgang: 40Hz - 15kHz, ± 3 dB

Modulation: FM

Audioausgangspegel: 0-400 mV

Stromversorgung: 230-240 V AC, 17 V DC

Stromverbrauch: 4 W

Storabstand: >90 dB

Batterie: 2x AA 1,5 V

Lebensdauer der Batterie: 4-6 Stunden

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden.

Trennen Sie das Produkt von anderen Geräten, wenn ein Problem auftreten sollte.

Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.

Wartung:

Nur mit einem trockenen Tuch saubern.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäß Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten unterliegen unangekündigten Änderungen.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragenitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NIEDERLANDE
