ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HWJ470 SAMSUNG

ΔΥΝΑΤΌΤΗΤΕΣ TV SoundConnect (Σύνδεση ήχου τηλεόρασης) To TV SoundConnect σάς δίνει τη δυνατότητα να ακούτε ήχο από την τηλεόρασή σας στο Soundbar σας, μέσω σύνδεσης Bluetooth και να ελέγχετε τον ήχο. HDMI Η σύνδεση HDMI μεταφέρει ταυτόχρονα σήματα βίντεο και ήχου, παρέχοντας επίσης καθαρότερη εικόνα. Η μονάδα διαθέτει επίσης τη λειτουργία ARC, η οποία σας επιτρέπει να ακούτε ήχο από την τηλεόρασή σας μέσω του Soundbar χρησιμοποιώντας ένα καλώδιο HDMI. Αυτή η λειτουργία είναι διαθέσιμη μόνο αν συνδέσετε τη μονάδα σε μια τηλεόραση που είναι συμβατή με ARC. Ασύρματο υπογούφερ/υπομονάδα ασύρματου δέκτη SWA-7000S Η υπομονάδα ασύρματου δέκτη SWA-7000S της Samsung σάς απαλλάσσει από τα καλώδια ανάμεσα στην κύρια μονάδα και το υπογούφερ. Το υπογούφερ συνδέεται με τη μικρών διαστάσεων υπομονάδα ασύρματου δέκτη SWA-7000S που επικοινωνεί με την κύρια μονάδα. Τηλεχειριστήριο πολλαπλών λειτουργιών Το παρεχόμενο τηλεχειριστήριο μπορεί να χρησιμοποιηθεί για τον έλεγχο διάφορων λειτουργιών απλά με το πάτημα ενός κουμπιού. Υποστήριξη λειτουργίας USB Host Μπορείτε να συνδέσετε και να αναπαράγετε αρχεία μουσικής από εξωτερικές συσκευές αποθήκευσης USB, όπως συσκευές αναπαραγωγής MP3, μονάδες USB μνήμης flash κλπ. χρησιμοποιώντας τη λειτουργία USB HOST του συστήματος Soundbar. Λειτουργία Bluetooth Μπορείτε να συνδέσετε μια συσκευή Bluetooth με το σύστημα Soundbar και να απολαύσετε μουσική με στερεοφωνικό ήχο υψηλής ποιότητας, χωρίς κανένα καλώδιο! Χρήση της εφαρμογής Samsung Audio Remote Για να ελέγξετε το προϊόν με τη συσκευή smart σας μέσω της εφαρμογής Samsung Audio Remote, πραγματοποιήστε λήψη της εφαρμογής Samsung Audio Remote από το διαδικτυακό κατάστημα Google Play.

Κατασκευάζεται κατόπιν αδείας από τη Dolby Laboratories. Η ονομασία Dolby και το σύμβολο του διπλού D είναι εμπορικά σήματα της Dolby Laboratories. Για τις ευρεσιτεχνίες DTS, ανατρέξτε στη διαδικτυακή τοποθεσία http://patents.dts.com. Κατασκευάζεται κατόπιν αδείας από τη DTS Licensing Limited. Η ονομασία DTS, το αντίστοιχο σύμβολο και η ονομασία DTS μαζί με το σύμβολο είναι σήματα κατατεθέντα και το DTS 2.0 Channel είναι εμπορικό σήμα της DTS, Inc. © DTS, Inc. Με την επιφύλαξη παντός δικαιώματος. Οι επωνυμίες HDMI, HDMI High-Definition Multimedia Interface και το λογότυπο HDMI είναι εμπορικά σήματα ή σήματα κατατεθέντα της HDMI Licensing LLC στις Η.Π.Α. και άλλες χώρες.2

GRE ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ ΠΛΗΡΌΦΌΡΊΕΣ ΓΊΑ ΤΗΝ ΑΣΦΑΛΕΊΑ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΓΙΑ ΝΑ ΠΕΡΙΟΡΙΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΠΙΣΩ ΚΑΛΥΜΜΑ. Η ΣΥΣΚΕΥΗ ΔΕΝ ΠΕΡΙΕΧΕΙ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΕΠΙΣΚΕΥΑΣΤΟΥΝ ΑΠΟ ΤΟ ΧΡΗΣΤΗ. ΓΙΑ ΤΙΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΕΜΠΙΣΤΕΥΘΕΙΤΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ. ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕΤο σύμβολο αυτό προειδοποιεί για την παρουσία επικίνδυνης τάσης στο εσωτερικό της συσκευής, ικανής να προκαλέσει ηλεκτροπληξία ή τραυματισμό.Το σύμβολο αυτό σας ενημερώνει για την ύπαρξη σημαντικών οδηγιών που συνοδεύουν το προϊόν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ : Μην εκθέτετε τη συσκευή σε βροχή ή υγρασία, προκειμένου να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας. ΠΡΟΣΟΧΗ : ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΗΝ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΤΟΠΟΘΕΤΗΣΤΕ ΟΛΟΚΛΗΡΟ ΤΟ ΠΛΑΤΥ ΤΜΗΜΑ ΤΟΥ ΦΙΣ ΣΤΟ ΠΛΑΤΥ ΤΜΗΜΑ ΤΗΣ ΠΡΙΖΑΣ.• Η συσκευή αυτή θα πρέπει πάντα να συνδέεται σε δίκτυο AC με προστατευτική σύνδεση γείωσης.

• Για να αποσυνδέσετε τη συσκευή από το ρεύμα, θα πρέπει να τραβήξετε το βύσμα από την πρίζα, κατά συνέπεια η πρίζα θα πρέπει να είναι κατάλληλη.ΠΡΟΣΟΧΗ
• Μην εκθέτετε αυτή τη συσκευή σε σταγόνες ή πιτσιλίσματα υγρών. Μην τοποθετείτε δοχεία γεμάτα με υγρό, όπως βάζα, επάνω στη συσκευή.
• Για να απενεργοποιήσετε πλήρως αυτή τη συσκευή, θα πρέπει να αποσυνδέσετε το φις ρεύματος από την πρίζα. Για το λόγο αυτόν, το φις ρεύματος θα πρέπει να είναι εύκολα και άμεσα προσπελάσιμο συνεχώς.4 ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ

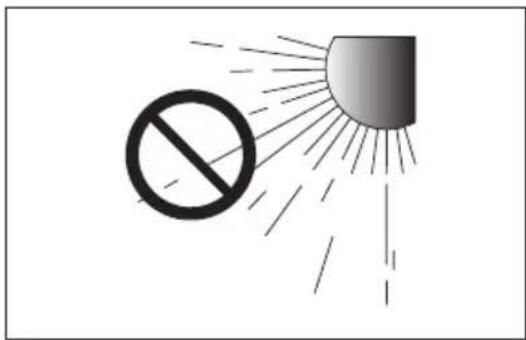

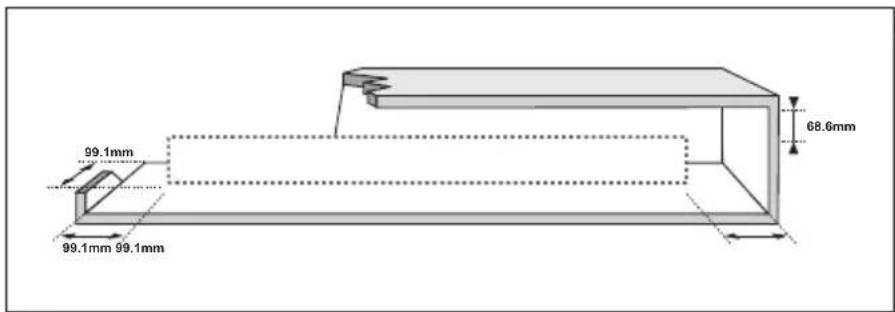

ΠΡΟΦΥΛΑΞΕΙΣ Βεβαιωθείτε ότι η παροχή εναλλασσόμενου ρεύματος του σπιτιού σας είναι συμβατή με τις προδιαγραφές που αναγράφονται στην ετικέτα αναγνώρισης που υπάρχει στο πίσω μέρος του προϊόντος. Τοποθετήστε το προϊόν οριζόντια, σε κατάλληλη βάση (έπιπλο), προβλέποντας αρκετό χώρο γύρω της για εξαερισμό 7~10 εκατοστά. Βεβαιωθείτε ότι οι οπές αερισμού δεν είναι καλυμμένες. Μην τοποθετείτε τη μονάδα επάνω σε ενισχυτές ή άλλον εξοπλισμό, ο οποίος ενδέχεται να θερμανθεί. Αυτή η μονάδα έχει σχεδιαστεί για συνεχή χρήση. Για να απενεργοποιήσετε πλήρως τη μονάδα, αποσυνδέστε το φις εναλλασσόμενου ρεύματος από την πρίζα. Αποσυνδέστε τη μονάδα αν σκοπεύετε να την αφήσετε αχρησιμοποίητη για μεγάλο χρονικό διάστημα. 99.1mm 99.1mm

99.1mm Κατά τη διάρκεια καταιγίδων, αποσυνδέστε το φις από την πρίζα ρεύματος. Απότομες κορυφές της τάσης τροφοδοσίας λόγω κεραυνών μπορεί να προκαλέσουν βλάβη στη μονάδα. Προστατέψτε τη συσκευή από υγρασία (π.χ. ανθοδοχεία) και υπερβολική ζέστη (π.χ. τζάκι) ή από εξοπλισμό που προκαλεί ισχυρά μαγνητικά ή ηλεκτρικά πεδία (π.χ. ηχεία). Αποσυνδέστε το καλώδιο ρεύματος από την παροχή ρεύματος σε περίπτωση που το προϊόν παρουσιάζει κάποια δυσλειτουργία. Το προϊόν δεν προορίζεται για βιομηχανική χρήση. Προορίζεται αποκλειστικά για προσωπική χρήση. Ενδέχεται να προκύψει συμπύκνωση υγρασίας εάν το προϊόν ή ο δίσκος βρίσκονται σε περιβάλλον με σε χαμηλές θερμοκρασίες. Εάν κατά τη διάρκεια του Χειμώνα πρέπει να μεταφέρετε τη μονάδα σε άλλον χώρο, περιμένετε περίπου για 2 ώρες ώστε να επανέλθει σε θερμοκρασία δωματίου προτού τη θέσετε σε λειτουργία. Μην εκθέτετε την συσκευή σε άμεσο ηλιακό φως ή άλλες πηγές θερμότητας. Μπορεί να προκληθεί υπερθέρμανση και δυσλειτουργία της μονάδας. Οι μπαταρίες που χρησιμοποιούνται μαζί με αυτό το προϊόν περιέχουν χημικά που είναι επιβλαβή στο περιβάλλον. Μην πετάτε τις μπαταρίες στα γενικά οικιακά απορρίμματα. Οι μπαταρίες (η επαναφορτιζόμενη μπαταρία ή οι μπαταρίες που είναι τοποθετημένες) δεν θα πρέπει να εκτίθενται σε πηγές υπερβολικής θερμότητας όπως ο ήλιος, η φωτιά κλπ. Μη βραχυκυκλώνετε, μην αποσυναρμολογείτε και μην υπερθερμαίνετε τις μπαταρίες. Υπάρχει κίνδυνος να προκληθεί έκρηξη αν αντικαταστήσετε εσφαλμένα την μπαταρία. Αντικαταστήστε μόνο με μπαταρίες ίδιου ή ισοδύναμου τύπου.4

GRE ΠΕΡΙΕΧΌΜΕΝΑ ΠΕΡΙΕΧΟΜΕΝΑ ● Οι εικόνες που υπάρχουν σε αυτό το εγχειρίδιο χρήσης παρέχονται μόνο για αναφορά και ενδέχεται να διαφέρουν σε σχέση με την πραγματική εμφάνιση του προϊόντος. ● Ενδέχεται να υπάρξει χρέωση για διαχειριστικές δαπάνες σε περίπτωση που συμβεί ένα από τα παρακάτω:(a) αν κληθεί ένας τεχνικός κατόπιν αιτήματός σας, χωρίς να διαπιστωθεί κάποιο ελάττωμα στο προϊόν (δηλαδή αν αμελήσατε να διαβάσετε αυτό το εγχειρίδιο χρήσης).(b) αν προσκομίσετε τη μονάδα σε ένα κέντρο επισκευών, χωρίς να διαπιστωθεί κάποιο ελάττωμα στο προϊόν (δηλαδή αν αμελήσατε να διαβάσετε αυτό το εγχειρίδιο χρήσης). ● Θα ενημερωθείτε για το ακριβές ποσό αυτής της χρέωσης πριν από την πραγματοποίηση οποιασδήποτε εργασίας ή κατ' οίκον επίσκεψης. 2 ΔΥΝΑΤΟΤΗΤΕΣ 2 δυνατότητε 3 πληροφορίε για την ασφάλεια 6 Τι περιλαµβάνεται 7 ΠΕΡΙΓΡΑΦΕΣ 7 Επανω/Εµπρο Οψη 8 Πίσω Όψη 9 τηλεχειριστήριο 11 ΕΓΚΑΤΑΣΤΑΣΗ 11 Εγκατασταση τη βαση στηριξη σε τοιχο 11 Προφυλάξει σχετικά µε την τοποθέτηση 12 Εγκατάσταση του στηρίγµατο χωρί τη χρήση του οδηγού τοποθέτηση στον

13 Αφαίρεση του Soundbar από τα στηρίγµατα τοποθέτηση στον τοίχο 14 ΣΥΝΔΕΣΕΙΣ 14 Σύνδεση του υπογούφερ και τη υποµονάδα SWA-7000S µε την κύρια

15 Σύνδεση των ηχείων surround 16 Σύνδεση εξωτερική συσκευή µέσω καλωδίου HDMI 17 Σύνδεση εξωτερική συσκευή µέσω (αναλογικού) καλωδίου Ήχου ή (ψηφιακού) Οπτικού καλωδίου 18 ΛΕΙΤΟΥΡΓΙΕΣ 18 Τρόπο λειτουργία εισόδου 18 ARC (HDMI OUT) 19 Bluetooth 21 ΧΡΗΣΗ ΤΗΣ ΕΦΑΡΜΟΓΗΣ SAMSUNG AUDIO REMOTE 22 TV SoundConnect (Σύνδεση ήχου

23 USB 24 Ενηµερωση λογισµικου 25 ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΑΤΏΝ 26 ΠΑΡΑΡΤΗΜΑ 26 Προδιαγραφε6 ΤΙ ΠΕΡΙΛΑΜΒΆΝΕΤΑΙ

ΤΊ ΠΕΡΊΛΑΜΒΑΝΕΤΑΊ ΠΡΙΝ ΔΙΑΒΑΣΕΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Έχετε υπόψη σας τους ακόλουθους όρους προτού διαβάσετε το εγχειρίδιο χρήσης. + Εικονίδια που χρησιμοποιούνται στο εγχειρίδιο Εικονίδιο Όρος Ορισμός

Υποδεικνύει μια κατάσταση όπου κάποια λειτουργία δεν λειτουργεί ή οι ρυθμίσεις μπορεί να ακυρωθούν.

Αφορά σε χρήσιμες συμβουλές ή πληροφορίες στη σελίδα που βοηθά στην εκτέλεση κάθε λειτουργίας. + Οδηγίες για την ασφάλεια και αντιμετώπιση προβλημάτων

1) Bεβαιωθείτε ότι έχετε εξοικειωθεί με τις Οδηγίες ασφαλείας πριν τη χρήση του προϊόντος. (Βλ. σελίδες 3)

2) Εάν προκύψει κάποιο πρόβλημα, ανατρέξτε στην Αντιμετώπιση προβλημάτων. (Βλ. σελίδες 25)

Βεβαιωθείτε ότι παρέχονται τα εξαρτήματα που φαίνονται παρακάτω. Τηλεχειριστήριο / Μπαταρία λιθίου (3V : CR2032) Καλώδιο Ρεύματος: 3 EA Τροφοδοτικό συνεχούς ρεύματος Οπτικό καλώδιο (Στήριγμα τοίχου Α: 1 EA) (Στήριγμα τοίχου Δ: 1 EA) Καλώδιο USB Εγχειρίδιο Χρήσης Στήριγμα για την τοποθέτηση στον τοίχο Βίδα συγκράτησης 1: 2 EA Βίδα συγκράτησης 2: 2 EA Οδηγός τοποθέτησης στον τοίχο ● Η εμφάνιση των εξαρτημάτων ενδέχεται να διαφέρει ελαφρά από τις παραπάνω εικόνες. ● Χρησιμοποιήστε το ειδικό καλώδιο USB για τη σύνδεση εξωτερικών συσκευών USB στη μονάδα. + Εξαρτήματα ηχείων

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω ID SETLR Ηχεία surround : 2EA Υπογούφερ Καλώδιο ηχείου : 2EA Υπομονάδα ασύρματου δέκτη (SWA-7000S)6

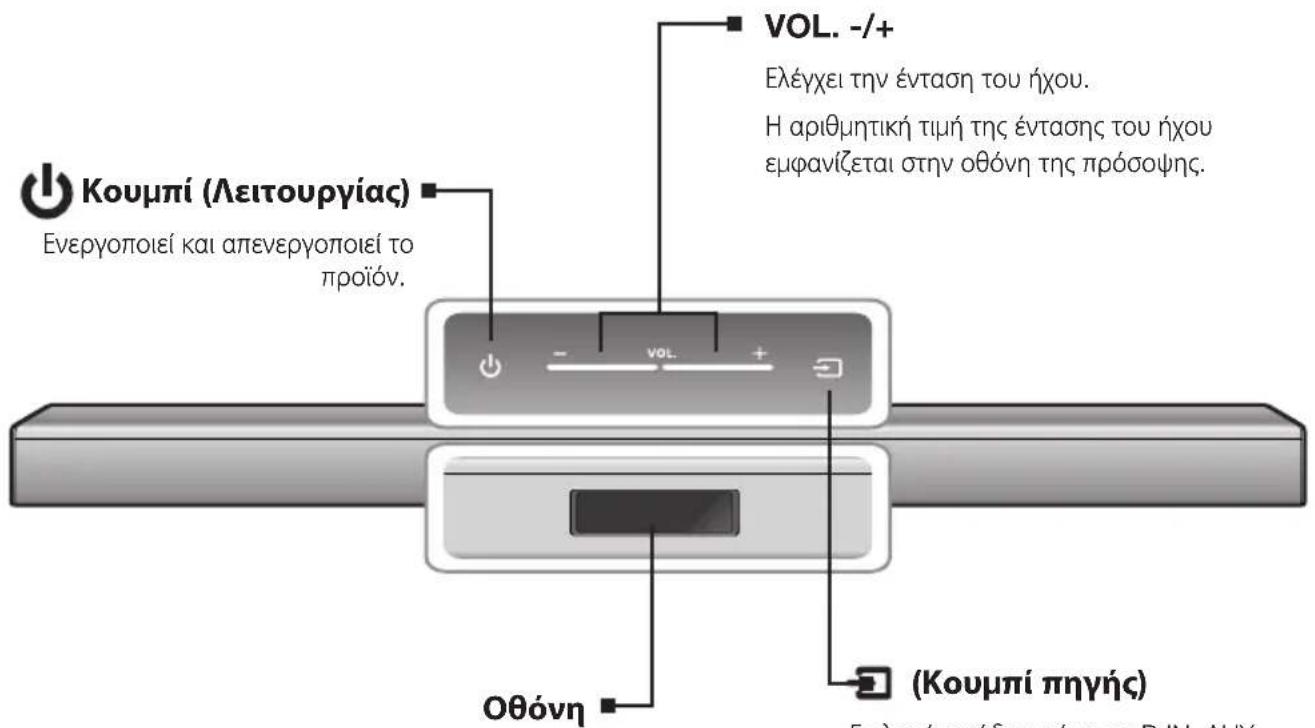

ΕΠΑΝΏ/ΕΜΠΡΟΣ ΟΨΗ Κουμπί (Λειτουργίας) Ενεργοποιεί και απενεργοποιεί το προϊόν. VOL. -/+ Ελέγχει την ένταση του ήχου.Η αριθμητική τιμή της έντασης του ήχου εμφανίζεται στην οθόνη της πρόσοψης. Προβάλλεται ο τρόπος λειτουργίας που χρησιμοποιείται εκείνη τη στιγμή. ● Εάν δεν υπάρχει σήμα εισόδου από το προϊόν ή το τηλεχειριστήριο επί 25 δευτερόλεπτα, η ένταση της οθόνης θα μειωθεί αυτόματα. (Κουμπί πηγής) Επιλογή εισόδου σήματος D.IN, AUX, HDMI, BT, TV ή USB. ● Όταν η μονάδα είναι ενεργοποιημένη, το πάτημα του κουμπιού (Πηγή) για περισσότερο από 3 δευτερόλεπτα ρυθμίζει το κουμπί να λειτουργεί ως κουμπί (Σίγαση). Για να ακυρώσετε τη ρύθμιση του κουμπιού (Σίγαση), πατήστε ξανά το κουμπί (Πηγή) για περισσότερο από 3 δευτερόλεπτα. ● Όταν ενεργοποιείτε αυτή τη μονάδα, υπάρχει μια καθυστέρηση 4 έως 5 δευτερολέπτων προτού μπορέσει να αναπαράγει ήχο. ● Αν θέλετε να απολαμβάνετε τον ήχο μόνο από το ασύρματο Soundbar, πρέπει να απενεργοποιήσετε τα ηχεία της τηλεόρασης στο μενού Audio Setup (Ρύθμιση ήχου) της τηλεόρασης. Ανατρέξτε στο εγχειρίδιο της τηλεόρασης που συνοδεύει την τηλεόρασή σας.8

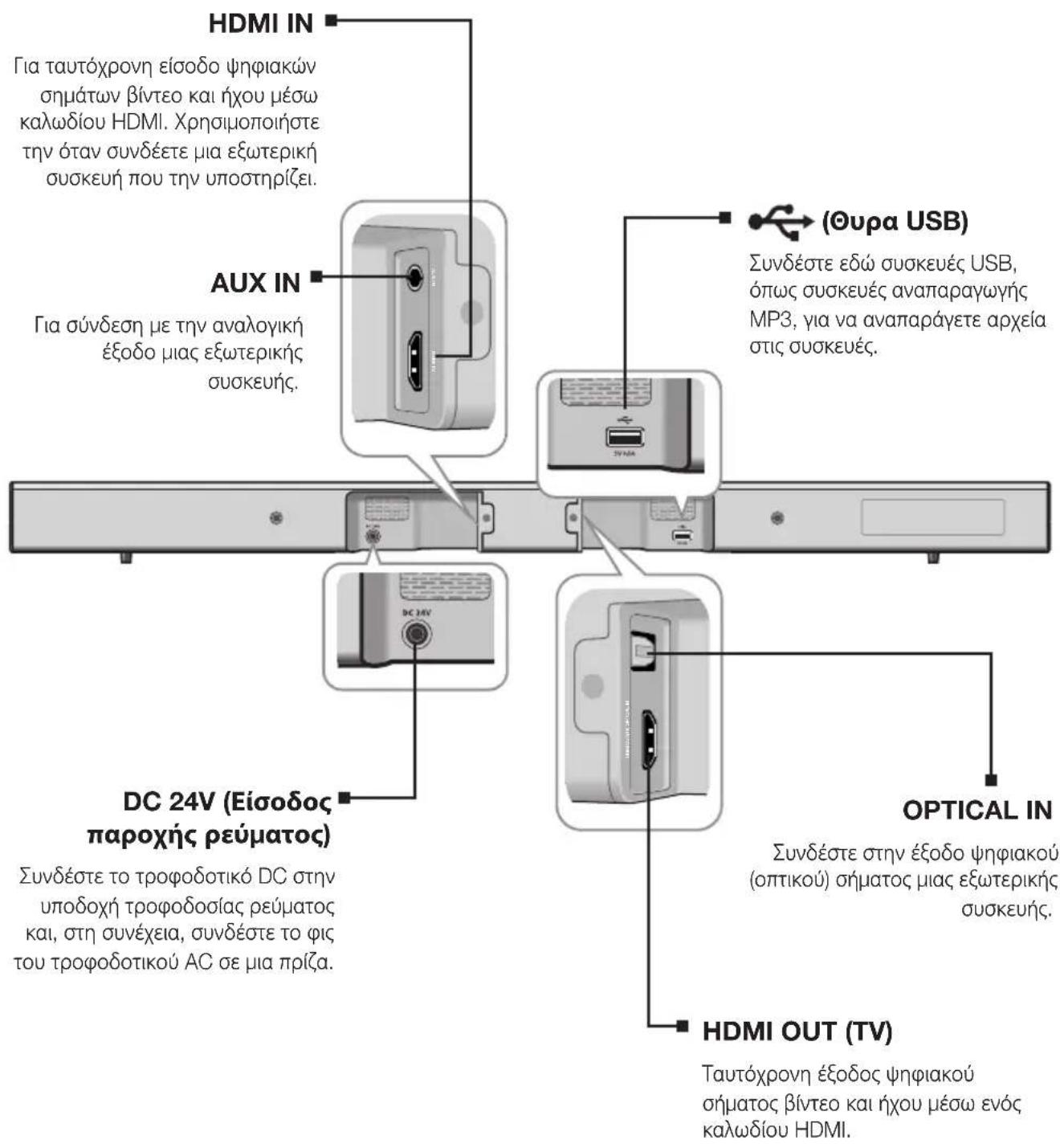

DC 24V (Είσοδος παροχής ρεύματος) Συνδέστε το τροφοδοτικό DC στην υποδοχή τροφοδοσίας ρεύματος και, στη συνέχεια, συνδέστε το φις του τροφοδοτικού AC σε μια πρίζα. (Θυρα USB) Συνδέστε εδώ συσκευές USB, όπως συσκευές αναπαραγωγής MP3, για να αναπαράγετε αρχεία στις συσκευές. HDMI OUT (TV) Ταυτόχρονη έξοδος ψηφιακού σήματος βίντεο και ήχου μέσω ενός καλωδίου HDMI. OPTICAL IN Συνδέστε στην έξοδο ψηφιακού (οπτικού) σήματος μιας εξωτερικής

HDMI IN Για ταυτόχρονη είσοδο ψηφιακών σημάτων βίντεο και ήχου μέσω καλωδίου HDMI. Χρησιμοποιήστε την όταν συνδέετε μια εξωτερική συσκευή που την υποστηρίζει. AUX IN Για σύνδεση με την αναλογική έξοδο μιας εξωτερικής

● Όταν αποσυνδέετε το καλώδιο ρεύματος του τροφοδοτικού AC από την πρίζα, να το κρατάτε από το φις. Μην τραβάτε το καλώδιο. ● Μη συνδέετε αυτή τη μονάδα ή άλλα εξαρτήματα σε μια πρίζα εναλλασσόμενου ρεύματος, ωσότου όλες οι συνδέσεις μεταξύ των εξαρτημάτων έχουν ολοκληρωθεί.8

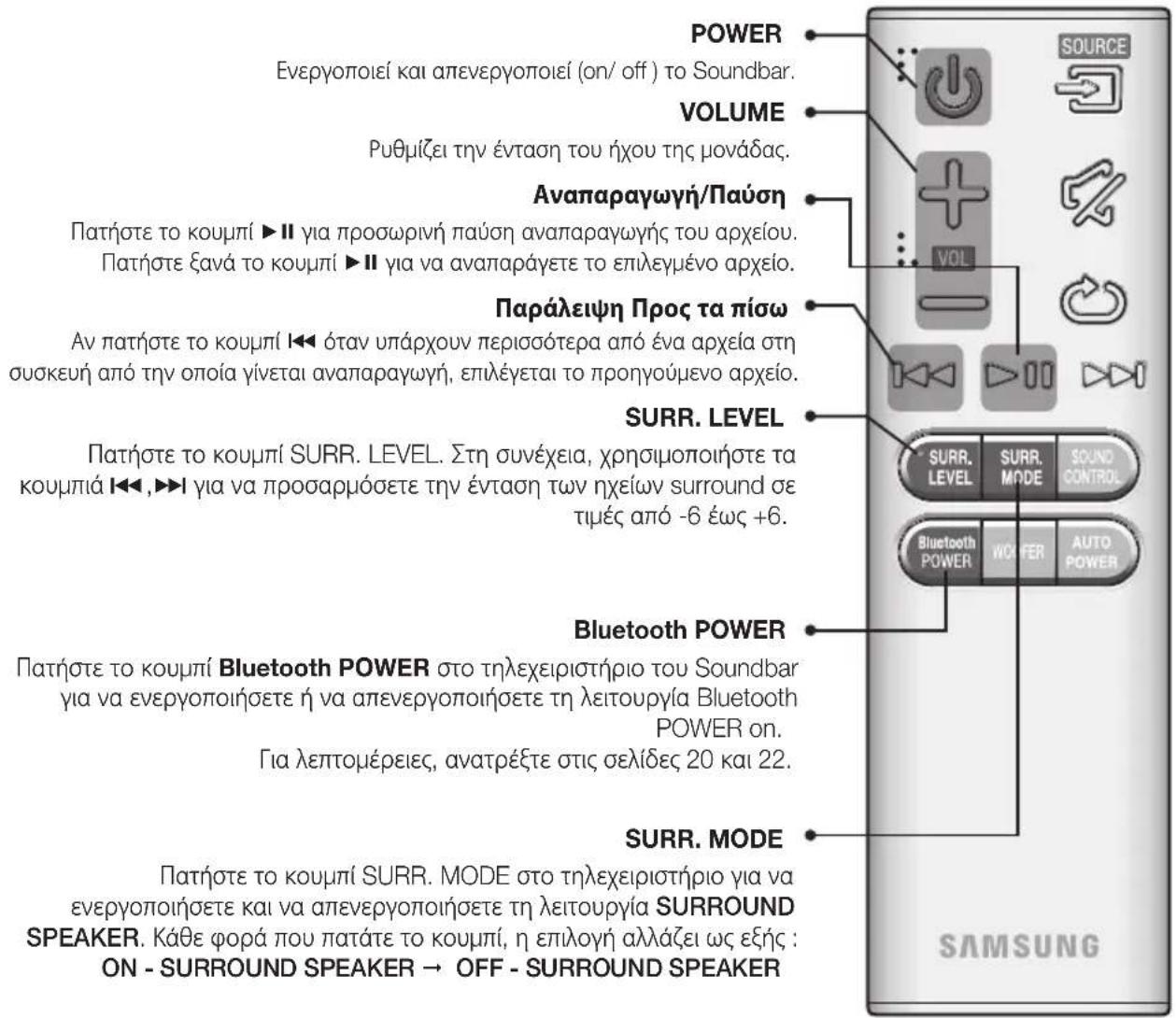

GRE ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ ΤΗΛΕΧΕΊΡΊΣΤΗΡΊΌ ΚΟΥΜΠΙΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ REPEATΜπορείτε να ορίσετε τη λειτουργία REPEAT (ΕΠΑΝΑΛΗΨΗ) κατά την αναπαραγωγή μουσικής από κάποια συσκευή USB.OFF-REPEAT : Ακύρωση της επανειλημμένης αναπαραγωγής.TRACK-REPEAT : Επαναλαμβανόμενη αναπαραγωγή ενός κομματιού.ALL-REPEAT : Επαναλαμβανόμενη αναπαραγωγή όλων των κομματιών.RANDOM-REPEAT : Αναπαραγωγή των κομματιών με τυχαία σειρά. (Ενδέχεται να αναπαραχθεί ξανά ένα κομμάτι που έχει αναπαραχθεί ήδη.) MUTE Μπορείτε να χαμηλώσετε την ένταση του ήχου στην τιμή 0 με το πάτημα ενός κουμπιού. Πατήστε και πάλι για να επαναφέρετε τον ήχο στην προηγούμενη ρύθμιση στάθμης.SOURCEΠατήστε για να επιλέξετε μία πηγή που είναι συνδεδεμένη στο Soundbar.Παράλειψη Προς τα εμπρόςΑν πατήστε το κουμπί ] όταν υπάρχουν περισσότερα από ένα αρχεία στη συσκευή από την οποία γίνεται αναπαραγωγή, επιλέγεται το επόμενο αρχείο. ● Το Soundbar είναι αποκλειστική ονομασία της Samsung. ● Χειριστείτε την τηλεόραση χρησιμοποιώντας το τηλεχειριστήριο της τηλεόρασης. SOUND CONTROL Πατήστε για να επιλέξετε TREBLE (Πρίμα), BASS (Μπάσα) ή AUDIO SYNC (Συγχρονισμός ήχου). Στη συνέχεια, χρησιμοποιήστε τα κουμπιά

για να προσαρμόσετε την ένταση των πρίμων ή των μπάσων σε τιμές από -6 έως +6. Αν το Soundbar είναι συνδεδεμένο σε μια ψηφιακή τηλεόραση και το βίντεο δεν είναι συγχρονισμένο με τον ήχο, πατήστε το κουμπί SOUND CONTROL για να συγχρονίσετε τον ήχο με το βίντεο. Χρησιμοποιήστε τα κουμπιά

για να ρυθμίσετε την καθυστέρηση του ήχου σε τιμές μεταξύ 0 ms και 300 ms. Η λειτουργία συγχρονισμού ήχου ενδέχεται να μην είναι διαθέσιμη στους τρόπους λειτουργίας USB, TV και BT. Κρατήστε πατημένο το κουμπί SOUND CONTROL για περίπου 5 δευτερόλεπτα ώστε να προσαρμόσετε τον ήχο για την κάθε ζώνη συχνοτήτων. Μπορούν να επιλεγούν οι ρυθμίσεις 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz και 10 KHz , ενώ καθεμία μπορεί να προσαρμοστεί σε τιμές μεταξύ -6 και +6.AUTO POWERAuto Power Link: Συγχρονισμός του Soundbar με μια συνδεδεμένη οπτική πηγή μέσω της οπτικής υποδοχής, ώστε να ενεργοποιείται αυτόματα όταν ενεργοποιείτε την τηλεόραση.(Auto Power Link : Προεπιλογή Απεν., ΕΝΕΡΓ. Anynet+. / ΑΠΕΝ. POWER LINK ή ΑΠΕΝ. Anynet+ / ΕΝΕΡΓ. POWER LINK).Η λειτουργία Anynet+ επιτρέπει τον έλεγχο του Soundbar με το τηλεχειριστήριο από μια τηλεόραση Samsung συμβατή με Anynet+.Το Soundbar πρέπει να είναι συνδεδεμένο στην τηλεόραση μέσω καλωδίου HDMI.* Anynet+:Πατήστε το κουμπί AUTO POWER για ενεργοποιήσετε ή να απενεργοποιήσετε το Anynet+. WOOFER Μπορείτε να ελέγξετε την ένταση ήχου του υπογούφερ. Πατήστε το κουμπί WOOFER και, στη συνέχεια, πατήστε τα κουμπιά

για να αυξήσετε ή να μειώσετε την ένταση ήχου του υπογούφερ. Μπορείτε να επιλέξετε τις τιμές SW (-12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6).10 ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ

VOLUME Ρυθμίζει την ένταση του ήχου της μονάδας. POWER Ενεργοποιεί και απενεργοποιεί (on/ off ) το Soundbar. SURR. LEVEL Πατήστε το κουμπί SURR. LEVEL. Στη συνέχεια, χρησιμοποιήστε τα

για να προσαρμόσετε την ένταση των ηχείων surround σε τιμές από -6 έως +6. Αναπαραγωγή/Παύση Πατήστε το κουμπί +# για προσωρινή παύση αναπαραγωγής του αρχείου. Πατήστε ξανά το κουμπί +# για να αναπαράγετε το επιλεγμένο αρχείο. Παράλειψη Προς τα πίσω Αν πατήστε το κουμπί [ όταν υπάρχουν περισσότερα από ένα αρχεία στη συσκευή από την οποία γίνεται αναπαραγωγή, επιλέγεται το προηγούμενο αρχείο. + Τοποθέτηση των μπαταριών στο τηλεχειριστήριο

1. Χρησιμοποιήστε ένα κατάλληλο

νόμισμα για να περιστρέψετε αριστερόστροφα το κάλυμμα μπαταρίας του τηλεχειριστηρίου ώστε να το αφαιρέσετε, όπως φαίνεται στην παραπάνω εικόνα.

2. Τοποθετήστε μία μπαταρία λιθίου των

3 V. Διατηρήστε τον θετικό (+) πόλο στραμμένο προς τα επάνω όταν τοποθετείτε την μπαταρία. Τοποθετήστε το κάλυμμα μπαταρίας και ευθυγραμμίστε τα σημάδια '' όπως φαίνεται στην παραπάνω εικόνα.

3. Χρησιμοποιήστε ένα κατάλληλο

νόμισμα για να περιστρέψετε δεξιόστροφα το κάλυμμα μπαταρίας του τηλεχειριστηρίου μέχρι το τέρμα της διαδρομής του, ώστε να το στερεώσετε στη

Bluetooth POWER Πατήστε το κουμπί Bluetooth POWER στο τηλεχειριστήριο του Soundbar για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία Bluetooth POWER on. Για λεπτομέρειες, ανατρέξτε στις σελίδες 20 και 22. SURR. MODE Πατήστε το κουμπί SURR. MODE στο τηλεχειριστήριο για να ενεργοποιήσετε και να απενεργοποιήσετε τη λειτουργία SURROUND SPEAKER. Κάθε φορά που πατάτε το κουμπί, η επιλογή αλλάζει ως εξής : ON - SURROUND SPEAKER OFF - SURROUND SPEAKER10

GRE ΕΓΚΑΤΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ ΣΕ ΤΟΙΧΟ Μπορείτε να χρησιμοποιήσετε το υποστήριγμα στήριξης για να τοποθετήσετε αυτή τη μονάδα στον τοίχο. + Προφυλάξεις σχετικά με την τοποθέτηση ● Εγκαταστήστε μόνο σε κατακόρυφο τοίχο. ● Για την τοποθέτηση, αποφύγετε τις υψηλές θερμοκρασίες ή την υγρασία ή έναν τοίχο που δεν μπορεί να αντέξει το βάρος του σετ. ● Ελέγξτε την αντοχή του τοίχου. Αν ο τοίχος δεν είναι αρκετά γερός για να στηρίξει τη μονάδα, ενισχύστε τον τοίχο ή εγκαταστήστε τη μονάδα σε ένα διαφορετικό τοίχο που μπορεί να αντέξει το βάρος της μονάδας. ● Αγοράστε και χρησιμοποιήστε τις κατάλληλες βίδες στερέωσης ή άγκιστρα για το είδος του τοίχου που διαθέτετε (γυψοσανίδα, γκρο μπετόν, ξύλο κ.λπ.). Αν είναι δυνατόν, στερεώστε τις βίδες στήριξης στα στηρίγματα του τοίχου. ● Αγοράστε τις βίδες τοποθέτησης στον τοίχο σύμφωνα με τον τύπο και το πάχος του τοίχου στον οποίο θα τοποθετήσετε το Soundbar. - Διάμετρος: M5 - Μήκος: Συνιστάται μήκος 35 mm ή μεγαλύτερο ● Συνδέστε καλώδια από τη μονάδα στις εξωτερικές συσκευές προτού την εγκαταστήσετε στον τοίχο. ● Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη και αποσυνδεδεμένη πριν από την εγκατάσταση. Σε αντίθετη περίπτωση, μπορεί να προκληθεί ηλεκτροπληξία.5 εκατοστών ή περισσότερο1. Τοποθετήστε τον οδηγό τοποθέτησης επάνω στην επιφάνεια του τοίχου.• Ο οδηγός τοποθέτησης πρέπει να είναι οριζοντιωμένος.

• Εάν η τηλεόραση είναι τοποθετημένη στον τοίχο, η τοποθέτηση πρέπει να γίνει σε απόσταση τουλάχιστον 5 εκατοστών κάτω από την τηλεόραση.

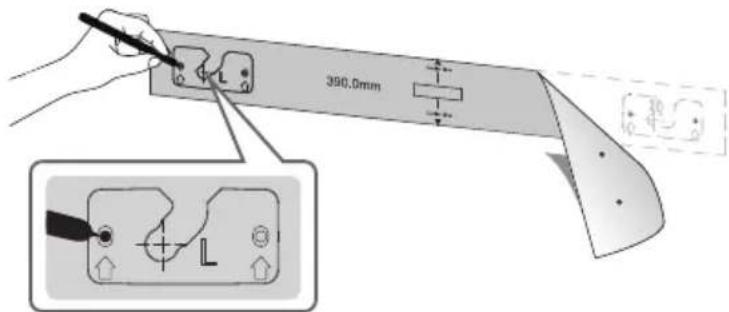

2. Επισημάνετε τις θέσεις στις οποίες θα τρυπήσουν τον τοίχο οι βίδες και, στη συνέχεια, αφαιρέστε τον οδηγό

τοποθέτησης. Στη συνέχεια, διανοίξτε οπές για τις βίδες χρησιμοποιώντας μια μύτη τρυπανιού κατάλληλου μεγέθους.12 ΕΓΚΑΤΑΣΤΑΣΗ

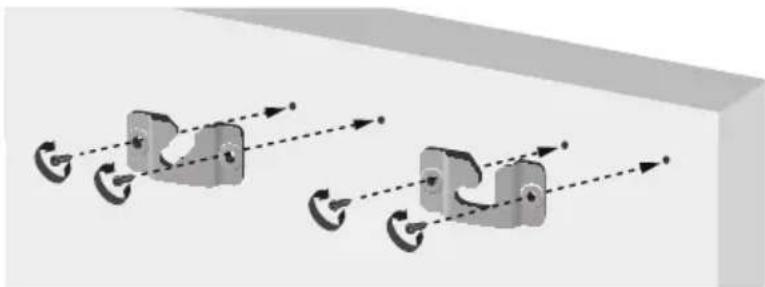

3. Στερεώστε τα στηρίγματα τοίχου και τις βίδες στις θέσεις που έχετε σημειώσει.

• Το αριστερό και το δεξιό στήριγμα έχουν διαφορετικά σχήματα. Φροντίστε να τα τοποθετήσετε σωστά. Τοποθέτηση του Soundbar στον

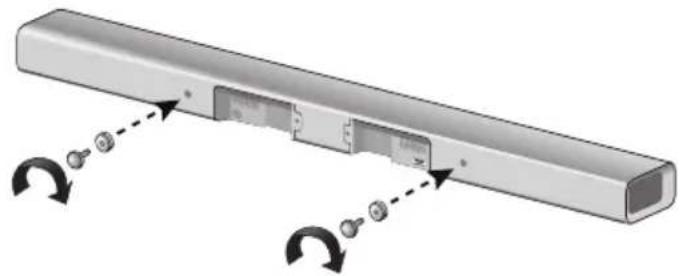

4. Στερεώστε τις δύο βίδες συγκράτησης στις αντίστοιχες οπές στο πίσω μέρος του κύριου κορμού του Soundbar, μία

στην αριστερή και μία στη δεξιά πλευρά.

5. Στερεώστε τις βίδες συγκράτησης στο πίσω μέρος του Soundbar, μέσα στις εγκοπές του στηρίγματος τοίχου. Για

ασφαλή τοποθέτηση, φροντίστε να ωθήσετε τις βίδες συγκράτησης μέχρι τέρμα στο κάτω μέρος των εγκοπών. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΣΤΗΡΙΓΜΑΤΟΣ ΧΏΡΙΣ ΤΗ ΧΡΗΣΗ ΤΟΥ ΟΔΗΓΟΥ ΤΟΠΟΘΕΤΗΣΗΣ ΣΤΟΝ ΤΟΙΧΟ 5 εκατοστών ή περισσότερο 5 εκατοστών ή περισσότερο 16 εκατοστών 17,5 εκατοστών Ελάχιστο 32,8 ~ 33,5 εκατοστών12

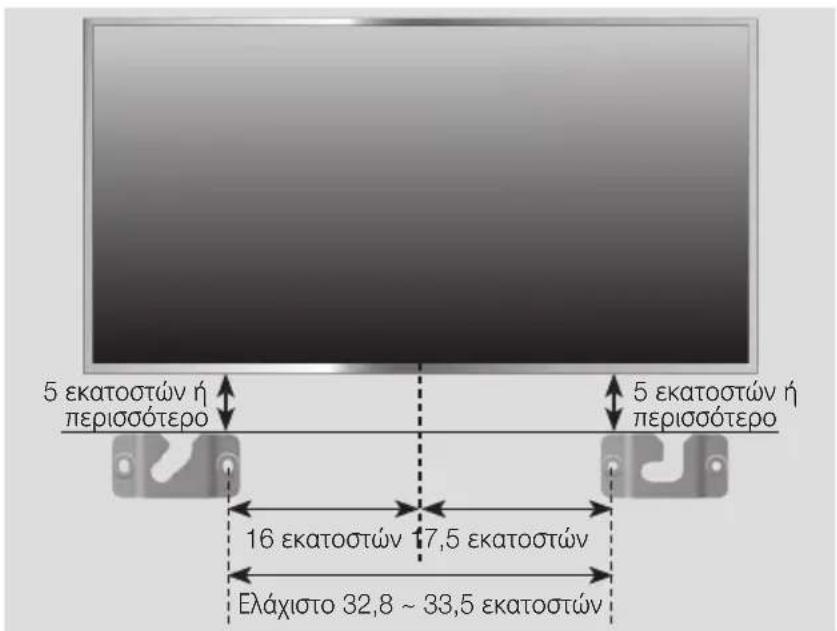

1. Τοποθετήστε το Στήριγμα τοίχου Α στην επιθυμητή επιφάνεια τοίχου παράλληλα με το δάπεδο, όπως φαίνεται

στην προηγούμενη σελίδα. Επισημάνετε τις θέσεις των οπών βιδών στον τοίχο. Διανοίξτε οπές για τις βίδες στα σημεία που έχετε επισημάνει.

2. Ταιριάξτε τις οπές βιδών στο "Στήριγμα τοίχου Α" με τις οπές βιδών στον τοίχο και, στη συνέχεια, βιδώστε μια βίδα

στην οπή στο δεξιό άκρο του. Σφίξτε τη βίδα μέχρι να στερεωθεί σταθερά στον τοίχο.

3. Τοποθετήστε το Στήριγμα τοίχου Δ στην επιθυμητή επιφάνεια τοίχου παράλληλα με το δάπεδο και

ευθυγραμμισμένο με το Στήριγμα τοίχου Α, όπως φαίνεται στην προηγούμενη σελίδα. Επισημάνετε τις θέσεις των οπών βιδών στον τοίχο. Διανοίξτε οπές για τις βίδες στα σημεία που έχετε επισημάνει.

4. Ταιριάξτε τις οπές βιδών στο "Στήριγμα τοίχου Δ" με τις οπές βιδών στον τοίχο και, στη συνέχεια, βιδώστε μια βίδα

στην οπή στο δεξιό άκρο του. Σφίξτε τη βίδα μέχρι να στερεωθεί σταθερά στον τοίχο.

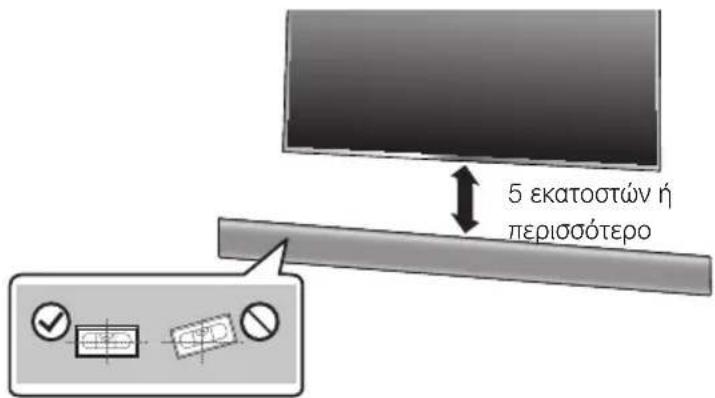

• Αν στερεώνετε τα στηρίγματα τοποθέτησης στον τοίχο κάτω από την τηλεόραση, φροντίστε να τοποθετήσετε τα στηρίγματα 5 cm ή χαμηλότερα από την τηλεόραση και να ευθυγραμμίσετε τα στηρίγματα με το κέντρο της τηλεόρασης, όπως φαίνεται στην προηγούμενη σελίδα.

5. Εισαγάγετε βίδες στις υπόλοιπες οπές και, στη συνέχεια, σφίξτε τις.

ΑΦΑΊΡΕΣΗ ΤΌΥ SOUNDBAR ΑΠΌ ΤΑ ΣΤΗΡΊΓΜΑΤΑ ΤΌΠΌΘΕΤΗΣΗΣ ΣΤΌΝ ΤΌΊΧΌ

1. Τραβήξτε το Soundbar προς τα πάνω, όπως φαίνεται στην εικόνα, για να το διαχωρίσετε από το στήριγμα

τοποθέτησης στον τοίχο. Αποσύνδεση του Soundbar από το στήριγμα τοποθέτησης στον τοίχο ● Μη στηρίζεστε στην τοποθετημένη μονάδα και αποφεύγετε τα χτυπήματα ή τις πτώσεις της μονάδας. ● Στερεώστε καλά τη μονάδα στον τοίχο, για να μην πέσει. Εάν η μονάδα πέσει, μπορεί να προκαλέσει τραυματισμό ή ζημιά στο προϊόν. ● Εάν τοποθετήστε τη μονάδα σε τοίχο, προσέξτε να μην αφήσετε παιδιά να τραβήξουν κάποιο από τα καλώδια σύνδεσης, καθώς μπορεί να προκληθεί πτώση του συστήματος. ● Για βέλτιστη απόδοση κατά την τοποθέτηση στον τοίχο, τοποθετήστε το σύστημα ηχείων σε απόσταση τουλάχιστον 5 εκατοστών κάτω από την τηλεόραση, εάν η τηλεόραση είναι τοποθετημένη στον τοίχο. ● Για τη δική σας ασφάλεια, εάν δεν στερεώσετε τη μονάδα στον τοίχο, τοποθετήστε την σε μια σταθερή, επίπεδη επιφάνεια όπου δεν υπάρχει πιθανότητα πτώσης της μονάδας.14

● Μη συνδέετε το καλώδιο ρεύματος αυτού του προϊόντος ή της τηλεόρασής σας στην πρίζα προτού ολοκληρώσετε όλες τις συνδέσεις ανάμεσα στα εξαρτήματα. ● Προτού μετακινήσετε ή εγκαταστήσετε αυτό το προϊόν, φροντίστε να το απενεργοποιήσετε και να αποσυνδέσετε το καλώδιο ρεύματος. ΣΥΝΔΕΣΗ ΤΌΥ ΥΠΌΓΌΥΦΕΡ ΚΑΊ ΤΗΣ ΥΠΌΜΌΝΑΔΑΣ SWA-7000S ΜΕ ΤΗΝ ΚΥΡΊΑ ΜΌΝΑΔΑ ΑΥΤΟΜΑΤΗ ΣΥΝΔΕΣΗ ΤΟΥ ΥΠΟΓΟΥΦΕΡ ΚΑΙ ΤΗΣ ΥΠΟΜΟΝΑΔΑΣ SWA-7000S Τα αναγνωριστικά σύνδεσης της υπομονάδας ασύρματου δέκτη SWA-7000S και του υπογούφερ είναι εργοστασιακά προκαθορισμένα. Το υπογούφερ και η υπομονάδα SWA-7000S θα πρέπει να συνδέονται αυτόματα (μέσω ασύρματης σύνδεσης) με την κύρια μονάδα όταν ενεργοποιείτε την κύρια μονάδα, το υπογούφερ και την υπομονάδα SWA-7000S.

• Όταν ολοκληρωθεί η σύνδεση του υπογούφερ και της υπομονάδας SWA-7000S, σταματούν να αναβοσβήνουν οι μπλε ενδεικτικές λυχνίες LED σύνδεσης του υπογούφερ και της υπομονάδας SWA-7000S. ΜΗ ΑΥΤΟΜΑΤΗ ΣΥΝΔΕΣΗ ΤΟΥ ΥΠΟΓΟΥΦΕΡ ΚΑΙ ΤΗΣ ΥΠΟΜΟΝΑΔΑΣ SWA-7000S Αν οι μπλε λυχνίες LED δεν σταματήσουν να αναβοσβήνουν όταν ενεργοποιήσετε την κύρια μονάδα, το υπογούφερ και την υπομονάδα SWA-7000S, επαναφέρετε το αναγνωριστικό σύνδεσης ακολουθώντας την παρακάτω διαδικασία.1. Συνδέστε τα καλώδια ρεύματος της κύριας μονάδας, του υπογούφερ και της υπομονάδας SWA-7000S σε μια πρίζα εναλλασσόμενου ρεύματος.

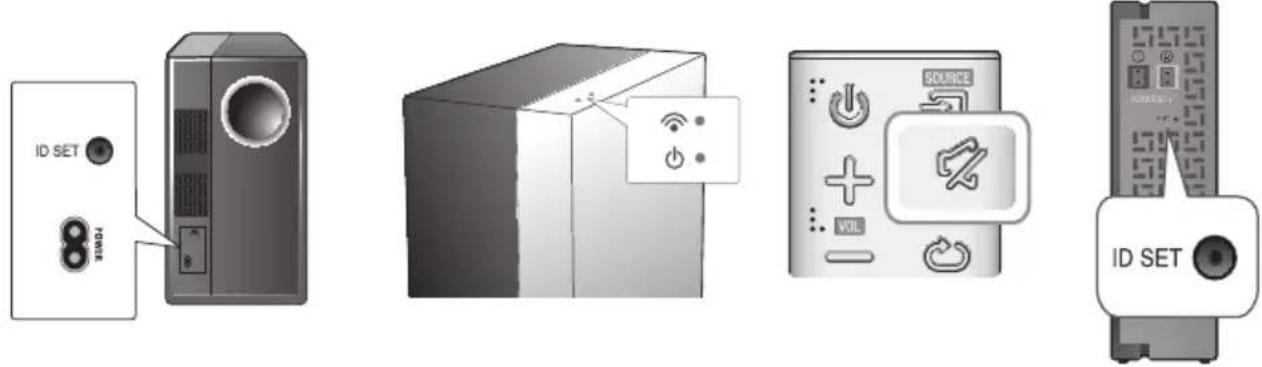

2. Πατήστε τα κουμπιά ID SET στο πίσω μέρος του υπογούφερ και της υπομονάδας SWA-7000S με ένα μικρό

αιχμηρό αντικείμενο για 5 δευτερόλεπτα.

• Η ενδεικτική λυχνία STANDBY σβήνει και η ενδεικτική λυχνία LINK (μπλε λυχνία LED) αναβοσβήνει γρήγορα.

3. Με την κύρια μονάδα απενεργοποιημένη (σε κατάσταση αναμονής STANDBY), πατήστε παρατεταμένα το κουμπί

(Σίγαση) στο τηλεχειριστήριο για 5 δευτερόλεπτα.

4. Εμφανίζεται στην οθόνη του Soundbar η ένδειξη ID SET.

5. Για να ολοκληρώσετε τη σύνδεση, ενεργοποιήστε την κύρια μονάδα ενόσω αναβοσβήνουν οι μπλε λυχνίες LED

του υπογούφερ και της υπομονάδας SWA-7000S.

• Η κύρια μονάδα, το υπογούφερ και η υπομονάδα SWA-7000S θα πρέπει πλέον να έχουν συνδεθεί μεταξύ

• Οι ενδεικτικές λυχνίες σύνδεσης (μπλε λυχνίες LED) στο υπογούφερ και την υπομονάδα SWA-7000S θα πρέπει να παραμένουν αναμμένες. Δεν θα πρέπει να αναβοσβήνουν.
• Αν οι ενδεικτικές λυχνίες σύνδεσης δεν ανάβουν σταθερά με μπλε χρώμα, η διαδικασία σύνδεσης έχει αποτύχει. Απενεργοποιήστε την κύρια μονάδα και αρχίστε ξανά από το Βήμα 2.SURROUND SPEAKERS OUTSPEAKER IMPEDANCE : 3ΩID SET

● Προτού μετακινήσετε ή εγκαταστήσετε το προϊόν, φροντίστε να το σβήσετε και να αποσυνδέσετε το καλώδιο ρεύματος. ● Αν η κύρια μονάδα είναι απενεργοποιημένη, το ασύρματο υπογούφερ θα βρίσκεται σε κατάσταση αναμονής και η λυχνία LED με την ένδειξη STANDBY στο επάνω μέρος του θα ανάψει, αφού η ενδεικτική λυχνία σύνδεσης (μπλε λυχνία LED) αναβοσβήσει επί 30 δευτερόλεπτα. ● Εάν χρησιμοποιήσετε κοντά στο Soundbar μια συσκευή που χρησιμοποιεί την ίδια συχνότητα (2,4GHz/5GHz) με το Soundbar, ενδέχεται να προκληθεί διακοπή στον ήχο λόγω παρεμβολών. ● Η μέγιστη απόσταση μετάδοσης του ασύρματου σήματος ανάμεσα στην κύρια μονάδα και το υπογούφερ καθώς και ανάμεσα στην κύρια μονάδα και την υπομονάδα SWA-7000S είναι περίπου 10 μέτρα, αλλά ενδέχεται να διαφέρει ανάλογα με το περιβάλλον λειτουργίας. Αν υπάρχει ένας τοίχος χάλυβα- σκυροδέματος ή ένας μεταλλικός τοίχος ανάμεσα στην κύρια μονάδα και το ασύρματο υπογούφερ ή ανάμεσα στην κύρια μονάδα και την υπομονάδα SWA-7000S, το σύστημα ενδέχεται να μη λειτουργεί καθόλου, επειδή το ασύρματο σήμα δεν μπορεί να διαπεράσει μεταλλικές επιφάνειες. ● Αν η κύρια μονάδα δεν συνδέεται ασύρματα, ακολουθήστε τα βήματα 1-5 στην προηγούμενη σελίδα για να πραγματοποιήσετε επαναφορά της σύνδεσης ανάμεσα στην κύρια μονάδα, το ασύρματο υπογούφερ και την υπομονάδα SWA-7000S. ● Μια κεραία ασύρματης λήψης είναι ενσωματωμένη στο ασύρματο υπογούφερ και την υπομονάδα SWA-7000S. Κρατήστε αυτές τις δύο μονάδες μακριά από νερό και υγρασία. ● Για βέλτιστη απόδοση ακρόασης, φροντίστε οι περιοχές γύρω από το ασύρματο υπογούφερ και την υπομονάδα SWA-7000S να μην έχουν εμπόδια. ΣΥΝΔΕΣΗ ΤΩΝ ΗΧΕΊΩΝ SURROUND

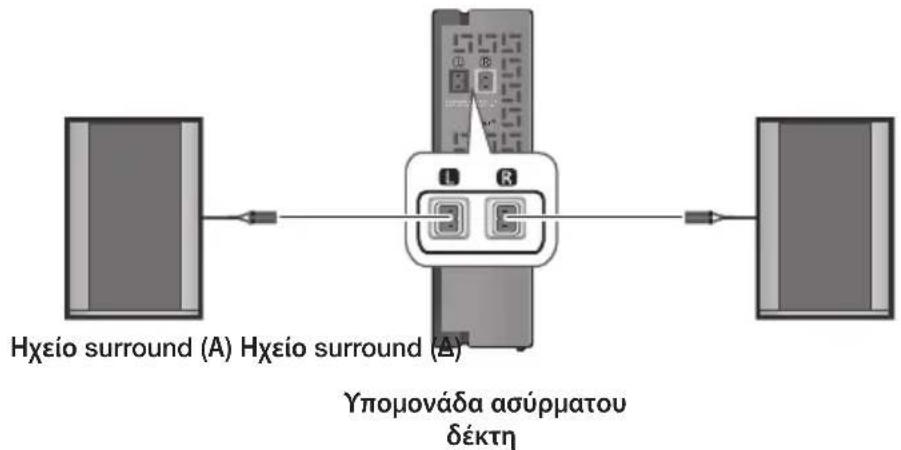

Ηχείο surround (Α) Ηχείο surround (Δ) Υπομονάδα ασύρματου

● Τοποθετήστε αυτά τα ηχεία στις δύο πλευρές της θέσης ακρόασης. Αν δεν υπάρχει αρκετός χώρος, τοποθετήστε αυτά τα ηχεία έτσι ώστε να είναι στραμμένα το ένα προς το άλλο. Τοποθετήστε τα περίπου 60-90 cm πάνω από τα αυτιά σας, στραμμένα ελαφρά προς τα κάτω. ● Τα ηχεία Surround πρέπει να είναι συνδεδεμένα στην υπομονάδα ασύρματου δέκτη. ● Κάθε ηχείο έχει μια έγχρωμη ετικέτα στο πίσω ή στο κάτω μέρος του. Κάθε καλώδιο έχει μία έγχρωμη λωρίδα κοντά στο άκρο του. Ταιριάξτε το χρώμα της λωρίδας σε κάθε καλώδιο με το χρώμα της ετικέτας ηχείου και, στη συνέχεια, συνδέστε το καλώδιο στο ηχείο.16

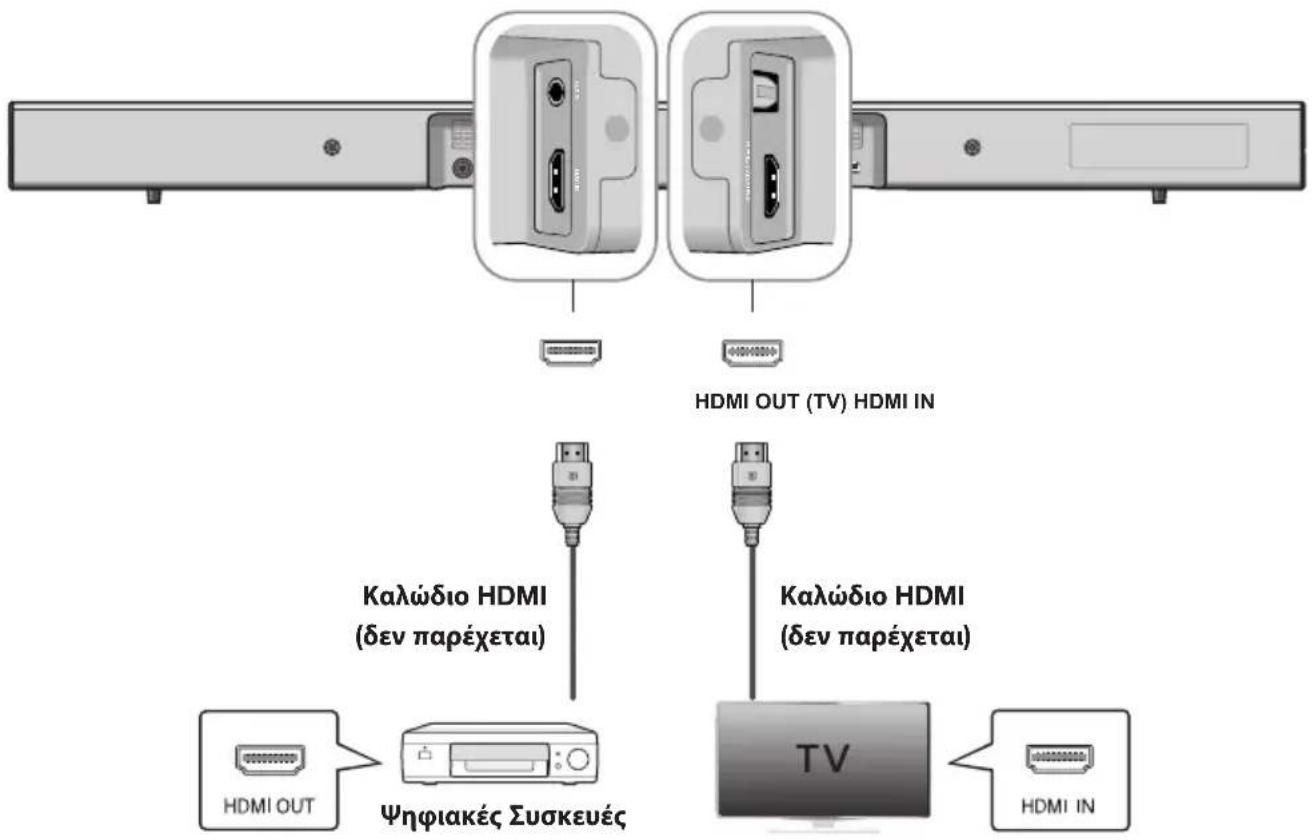

ΣΥΝΔΕΣΗ ΕΞΏΤΕΡΙΚΗΣ ΣΥΣΚΕΥΗΣ ΜΕΣΏ ΚΑΛΏΔΙΟΥ HDMI Το HDMI είναι η τυπική ψηφιακή διασύνδεση για σύνδεση με τηλεοράσεις, συσκευές προβολής, συσκευές αναπαραγωγής DVD, συσκευές αναπαραγωγής Blu-ray, αποκωδικοποιητές και άλλες συσκευές. Η σύνδεση HDMI αποτρέπει οποιαδήποτε μείωση της ποιότητας του σήματος λόγω της μετατροπής σε αναλογική μορφή και διατηρεί την ποιότητα βίντεο και ήχου της αρχικής πηγής ψηφιακού σήματος.

Καλώδιο HDMI (δεν παρέχεται) Καλώδιο HDMI (δεν παρέχεται) Ψηφιακές Συσκευές HDMI IN Συνδέστε ένα καλώδιο HDMI (δεν παρέχονται) ανάμεσα στην υποδοχή HDMI IN στο πίσω μέρος του προϊόντος και την υποδοχή HDMI OUT της ψηφιακής συσκευής

HDMI OUT (TV) Συνδέστε ένα καλώδιο HDMI (δεν παρέχεται) ανάμεσα στην υποδοχή HDMI OUT (TV) στο πίσω μέρος του προϊόντος και την υποδοχή HDMI IN της τηλεόρασης. ● Το HDMI είναι μια διασύνδεση που επιτρέπει την ψηφιακή μεταφορά δεδομένων βίντεο και ήχου μέσω ενός μόνο καλωδίου. HDMI OUT (ARC) Η λειτουργία ARC επιτρέπει τη μετάδοση ψηφιακού ήχου μέσω της θύρας HDMI OUT (ARC). Μπορεί να ενεργοποιηθεί μόνο όταν το Soundbar είναι συνδεδεμένο σε μια τηλεόραση που υποστηρίζει τη λειτουργία ARC. ● Πρέπει να είναι ενεργοποιημένο το Anynet+. ● Αυτή η λειτουργία δεν είναι διαθέσιμη αν το καλώδιο HDMI δεν υποστηρίζει ARC.16

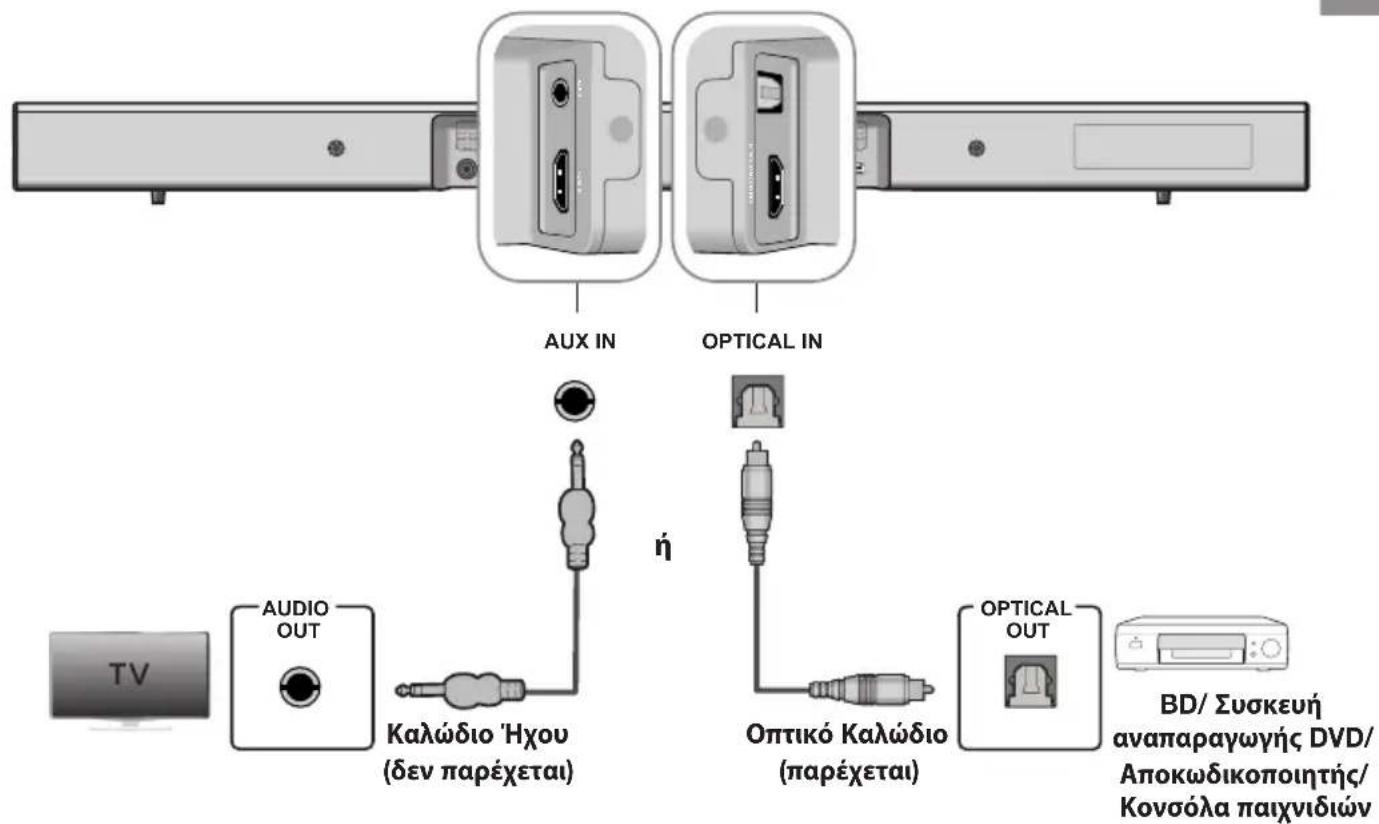

ΣΥΝΔΕΣΗ ΕΞΏΤΕΡΙΚΗΣ ΣΥΣΚΕΥΗΣ ΜΕΣΏ (ΑΝΑΛΟΓΙΚΟΥ) ΚΑΛΏΔΙΟΥ ΗΧΟΥ Η (ΨΗΦΙΑΚΟΥ) ΟΠΤΙΚΟΥ ΚΑΛΏΔΙΟΥ Αυτή η μονάδα διαθέτει μία οπτική είσοδο ψηφιακού σήματος και μία είσοδο αναλογικού ήχου (Aux In), για να σας παρέχει δύο τρόπους να τη συνδέσετε σε μια τηλεόραση. AUX INAUDIO OUT OPTICAL INOPTICAL OUT

Καλώδιο Ήχου (δεν παρέχεται) Οπτικό Καλώδιο (παρέχεται) BD/ Συσκευή αναπαραγωγής DVD/ Αποκωδικοποιητής/ Κονσόλα παιχνιδιών AUX IN Συνδέστε την υποδοχή (ήχου) AUX IN της κύριας μονάδας με την υποδοχή AUDIO OUT της τηλεόρασης ή της συσκευής πηγής. Για να τη χρησιμοποιήσετε, αλλάξτε τη λειτουργία σε AUX.

OPTICAL IN Συνδέστε την υποδοχή (ήχου) OPTICAL IN της κύριας μονάδας με την υποδοχή OPTICAL OUT της τηλεόρασης ή της συσκευής πηγής. Για να τη χρησιμοποιήσετε, αλλάξτε τη λειτουργία σε D.IN. ● Μην συνδέσετε το καλώδιο ρεύματος αυτού του προϊόντος ή της τηλεόρασής σας στην έξοδο του τοίχου, ωσότου ολοκληρωθούν όλες οι συνδέσεις μεταξύ των εξαρτημάτων. ● Προτού μετακινήσετε ή εγκαταστήσετε το προϊόν, φροντίστε να διακόψετε την παροχή ρεύματος και να αποσυνδέσετε το καλώδιο

ΛΕΊΤΌΥΡΓΊΕΣ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΙΣΟΔΟΥ Πατήστε το κουμπί ( ) στο πάνω πλαίσιο της κύριας μονάδας ή το κουμπί (SOURCE) στο τηλεχειριστήριο, για να επιλέξετε τον επιθυμητό τρόπο λειτουργίας. Λειτουργία εισόδου Οθόνη Ψηφιακή οπτική είσοδος D.IN Είσοδος AUX AUX Είσοδος HDMI HDMI Τρόπος λειτουργίας BLUETOOTH

Τρόπος λειτουργίας USB USB Η μονάδα απενεργοποιείται αυτόματα στις ακόλουθες περιπτώσεις: ● Τρόπος λειτουργίας D.IN/HDMI/BT/TV/USB - Αν δεν υπάρχει σήμα ήχου για 25 λεπτά. ● Τρόπος λειτουργίας AUX - Αν το καλώδιο AUX δεν είναι συνδεδεμένο επί 25 λεπτά. - Με ενεργοποιημένο τον αυτόματο τερματισμό λειτουργίας, αν δεν πατηθεί κανένα πλήκτρο για 8 ώρες όταν είναι συνδεδεμένο το καλώδιο AUX. - ON/OFF του αυτόματου τερματισμού λειτουργίας, Κρατήστε πατημένο το κουμπί p για 5 δευτερόλεπτα. Εμφανίζεται στην οθόνη η

ARC (HDMI OUT) Η λειτουργία ARC (Κανάλι επιστροφής ήχου) μεταφέρει ψηφιακό σήμα ήχου στη θύρα HDMI OUT (ARC). Καλώδιο HDMI (δεν παρέχεται)

1. Συνδέστε μια τηλεόραση που υποστηρίζει τη λειτουργία ARC στο Soundbar με ένα καλώδιο HDMI.

2. Ενεργοποιήστε την τηλεόραση, ενεργοποιήστε το Soundbar και, στη συνέχεια, ενεργοποιήστε τη λειτουργία

Anynet+ στο Soundbar.

3. Πατήστε το κουμπί ( ) στο πάνω πλαίσιο της κύριας μονάδας ή το κουμπί (SOURCE) στο

τηλεχειριστήριο, για να επιλέξετε τον τρόπο λειτουργίας D.IN. ● Αν το καλώδιο HDMI δεν υποστηρίζει τη λειτουργία ARC, η λειτουργία ARC δεν είναι διαθέσιμη. ● Για να απενεργοποιήσετε τη λειτουργία ARC, απενεργοποιήστε το Anynet+.18

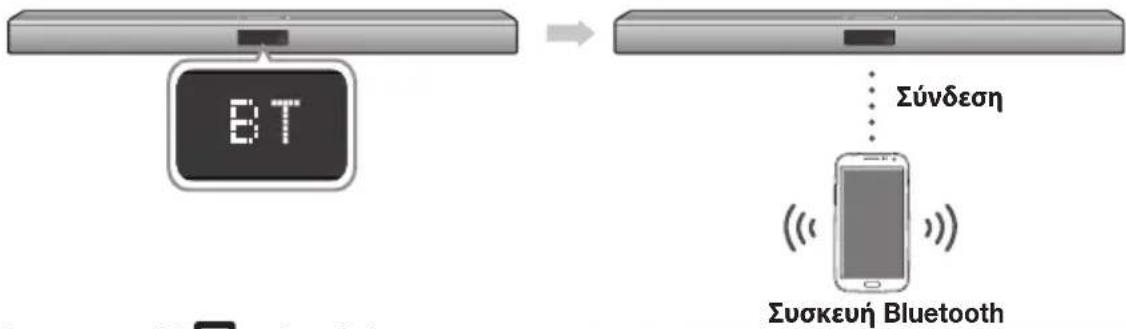

GRE ΛΕΙΤΟΥΡΓΊΕΣ BLUETOOTH Μπορείτε να συνδέσετε μια συσκευή Bluetooth με το σύστημα Soundbar και να απολαύσετε μουσική με στερεοφωνικό ήχο υψηλής ποιότητας, χωρίς κανένα καλώδιο! + Σύνδεση του συστήματος Soundbar με συσκευή Bluetooth Βεβαιωθείτε ότι η συσκευή Bluetooth υποστηρίζει τη λειτουργία στερεοφωνικών ακουστικών Bluetooth. Συσκευή Bluetooth

1. Πατήστε το κουμπί ( ) στο πάνω πλαίσιο της

κύριας μονάδας ή το κουμπί (SOURCE) στο τηλεχειριστήριο, για να επιλέξετε τον τρόπο λειτουργίας BT.

• Εμφανίζεται στην οθόνη πρόσοψης του Soundbar η ένδειξη BT READY.

2. Επιλέξτε το μενού Bluetooth στη συσκευή Bluetooth

με την οποία θέλετε να συνδεθείτε. (Ανατρέξτε στο εγχειρίδιο χρήσης της συσκευής Bluetooth.)

3. Επιλέξτε το μενού στερεοφωνικών ακουστικών στη

• Θα δείτε μια λίστα των συσκευών που σαρώθηκαν.

4. Επιλέξτε "[Samsung] Soundbar J-Series" από τη

• Όταν το Soundbar συνδεθεί με τη συσκευή Bluetooth, εμφανίζεται το μήνυμα [Όνομα συσκευής Bluetooth]

• Το όνομα της συσκευής μπορεί να εμφανιστεί μόνο στα Αγγλικά. Αν το όνομα δεν είναι στα Αγγλικά, εμφανίζεται μια κάτω παύλα " _ ".

• Αν αποτύχει η ζεύξη της συσκευής Bluetooth με το σύστημα Soundbar, διαγράψτε την προηγούμενη συσκευή "[Samsung] Soundbar J-Series" που εντοπίστηκε από τη συσκευή Bluetooth και κάντε τη να αναζητήσει ξανά το σύστημα Soundbar.

5. Αναπαράγετε μουσική στη συνδεδεμένη συσκευή.

• Μπορείτε να ακούσετε τη μουσική που αναπαράγεται στη συνδεδεμένη συσκευή Bluetooth μέσω του συστήματος Soundbar.

• Στον τρόπο λειτουργίας BT, δεν είναι διαθέσιμες οι λειτουργίες Αναπαραγωγής/Παύσης/Επόμενου/ Προηγούμενου. Ωστόσο, αυτές οι λειτουργίες είναι διαθέσιμες σε συσκευές Bluetooth που υποστηρίζουν AVRCP. ● Αν σας ζητηθεί ο κωδικός PIN όταν πραγματοποιείτε σύνδεση με μια συσκευή Bluetooth, εισαγάγετε τον κωδικό <0000>. ● Μπορεί να πραγματοποιηθεί ζεύξη μόνο με μία συσκευή Bluetooth κάθε φορά. ● Η σύνδεση Bluetooth τερματίζεται όταν απενεργοποιείται το Soundbar. ● Το Soundbar μπορεί να μην εκτελεί σωστά αναζήτηση ή σύνδεση Bluetooth, στις ακόλουθες συνθήκες: - Αν υπάρχει ένα ισχυρό ηλεκτρικό πεδίο γύρω από το σύστημα Soundbar. - Αν πραγματοποιηθεί ταυτόχρονα ζεύξη πολλαπλών συσκευών Bluetooth με το σύστημα Soundbar. - Αν η συσκευή Bluetooth είναι απενεργοποιημένη, δεν βρίσκεται στην κατάλληλη θέση ή δυσλειτουργεί. ● Σημειώστε ότι συσκευές όπως φούρνοι μικροκυμάτων, προσαρμογείς ασύρματου δικτύου LAN, λαμπτήρες φθορισμού και σόμπες γκαζιού χρησιμοποιούν το ίδιο εύρος συχνοτήτων με τη συσκευή Bluetooth, γεγονός που μπορεί να προκαλέσει ηλεκτρικές παρεμβολές. ● To Soundbar υποστηρίζει δεδομένα SBC (44,1 kHz, 48 kHz). ● Συνδεθείτε μόνο με συσκευές Bluetooth που υποστηρίζουν τη λειτουργία A2DP (AV). ● Δεν μπορείτε να συνδέσετε το Soundbar με μια συσκευή Bluetooth που υποστηρίζει μόνο τη λειτουργία HF (Hands-Free). ● Μετά τη ζεύξη της μονάδας HW-J470 με μια συσκευή, αν το Soundbar βρίσκεται σε λειτουργία D.IN, AUX, HDMI ή USB και επιλέξετε "[Samsung] Soundbar J-Series" από τη λίστα συσκευών της συσκευής Bluetooth, η μονάδα HW-J470 μεταβαίνει αυτόματα σε λειτουργία BT.20 ΛΕΙΤΟΥΡΓΊΕΣ

+ Ενεργοποίηση μέσω Bluetooth (Bluetooth POWER) Όταν η λειτουργία Bluetooth Power On (Ενεργοποίηση μέσω Bluetooth) είναι ενεργοποιημένη και το Soundbar είναι απενεργοποιημένο, εάν κάποια συσκευή Bluetooth που είχε συζευχθεί στο παρελθόν επιχειρήσει να συζευχθεί με το Soundbar, το Soundbar ενεργοποιείται αυτόματα.

1. Για να ενεργοποιήσετε τη λειτουργία ενεργοποίησης μέσω Bluetooth, πατήστε το κουμπί Bluetooth POWER στο

τηλεχειριστήριο ενόσω είναι ενεργοποιημένο το Soundbar.

2. Εμφανίζεται στην οθόνη του Soundbar η ένδειξη "ON-BLUETOOTH POWER".

● Διατίθεται μόνο αν το Soundbar εμφανίζεται στη λίστα των συσκευών με τις οποίες έχει πραγματοποιήσει ζεύξη η συσκευή Bluetooth. (Πρέπει να έχει πραγματοποιηθεί προηγουμένως ζεύξη ανάμεσα στη συσκευή Bluetooth και το Soundbar τουλάχιστον μία φορά.) ● Το Soundbar εμφανίζεται στη λίστα εντοπισμένων συσκευών της συσκευής Bluetooth μόνο όταν το Soundbar εμφανίζει το μήνυμα [BT READY]. ● Στον τρόπο λειτουργίας TV SoundConnect, δεν είναι δυνατή η ζεύξη του Soundbar με κάποια άλλη συσκευή Bluetooth. + Αποσύνδεση συσκευής Bluetooth από το σύστημα Soundbar Μπορείτε να αποσυνδέσετε μια συσκευή Bluetooth από το σύστημα Soundbar. Για οδηγίες, ανατρέξτε στο εγχειρίδιο χρήσης της συσκευής Bluetooth. ● Το σύστημα Soundbar αποσυνδεέται. ● Όταν το σύστημα Soundbar αποσυνδεθεί από τη συσκευή Bluetooth, εμφανίζεται η ένδειξη BT DISCONNECTED στην οθόνη πρόσοψης του συστήματος Soundbar. + Αποσύνδεση του συστήματος Soundbar από συσκευή Bluetooth Πατήστε το κουμπί (SOURCE) στο τηλεχειριστήριο ή το κουμπί ( ) στο πάνω μέρος του προϊόντος για να μεταβείτε από τον τρόπο λειτουργίας BT σε κάποιον άλλο τρόπο λειτουργίας ή απενεργοποιήστε το Soundbar. ● Η συνδεδεμένη συσκευή Bluetooth περιμένει ένα συγκεκριμένο χρονικό διάστημα για απόκριση από το σύστημα Soundbar και, στη συνέχεια, τερματίζει τη σύνδεση. (Το χρονικό διάστημα αποσύνδεσης ενδέχεται να διαφέρει, ανάλογα με τη συσκευή Bluetooth.) ● Στον τρόπο λειτουργίας σύνδεσης Bluetooth, η σύνδεση Bluetooth διακόπτεται αν η απόσταση ανάμεσα στο Soundbar και τη συσκευή Bluetooth υπερβαίνει τα 5 μέτρα. ● Το σύστημα Soundbar απενεργοποιείται αυτόματα μετά από 25 λεπτά στην κατάσταση Ready. Περισσότερα σχετικά με το Bluetooth Η τεχνολογία Bluetooth επιτρέπει την εύκολη διασύνδεση συσκευών που είναι συμβατές με Bluetooth, χρησιμοποιώντας μια ασύρματη σύνδεση μικρής εμβελείας. ● Μια συσκευή Bluetooth ενδέχεται να προκαλέσει θόρυβο ή δυσλειτουργία, ανάλογα με τη χρήση της, όταν: - Κάποιο μέρος του σώματος έρχεται σε επαφή με το σύστημα λήψης/μετάδοσης της συσκευής Bluetooth ή του συστήματος Soundbar. - Υπόκειται σε ηλεκτρικές διακυμάνσεις επειδή εμποδίζεται από έναν τοίχο, μια γωνία ή ένα μεσότοιχο γραφείου. - Εκτίθεται σε ηλεκτρικές παρεμβολές από συσκευές που χρησιμοποιούν την ίδια ζώνη συχνοτήτων, συμπεριλαμβανομένου ιατρικού εξοπλισμού, φούρνων μικροκυμάτων και ασύρματων δικτύων LAN.

Πραγματοποιήστε ζεύξη του συστήματος Soundbar με τη συσκευή Bluetooth διατηρώντας τα σε κοντινή απόσταση.

Όσο μεγαλύτερη είναι η απόσταση ανάμεσα στο σύστημα Soundbar και τη συσκευή Bluetooth, τόσο χαμηλότερη είναι η ποιότητα της σύνδεσης. Αν η απόσταση υπερβεί την εμβέλεια της λειτουργίας Bluetooth, η σύνδεση διακόπτεται. ● Σε περιοχές με χαμηλή ευαισθησία λήψης, η σύνδεση Bluetooth ενδέχεται να μη λειτουργεί σωστά. ● Η σύνδεση Bluetooth λειτουργεί μόνο όταν οι συσκευές βρίσκονται κοντά. Η σύνδεση διακόπτεται αυτόματα αν η απόσταση είναι μεγαλύτερη από αυτήν την εμβέλεια. Ακόμα και μέσα σε αυτήν την εμβέλεια, η ποιότητα του ήχου ενδέχεται να μειωθεί από εμπόδια, όπως τοίχοι ή πόρτες. ● Αυτή η ασύρματη συσκευή ενδέχεται να προκαλέσει ηλεκτρικές παρεμβολές κατά τη λειτουργία της.20

ΧΡΗΣΗ ΤΗΣ ΕΦΑΡΜΟΓΗΣ SAMSUNG AUDIO REMOTE

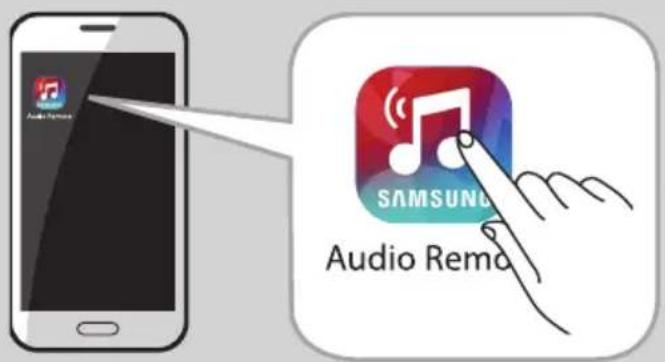

Εγκατάσταση της εφαρμογής Samsung Audio Remote Για να ελέγξετε τη μονάδα HW-J470 με μια συσκευή smart μέσω της εφαρμογής Samsung Audio Remote, πραγματοποιήστε λήψη της εφαρμογής Samsung Audio Remote από το διαδικτυακό κατάστημα Google Play. Εκκίνηση της εφαρμογής Samsung Audio Remote Εκκινήστε την εφαρμογή Samsung Audio Remote πατώντας το εικονίδιο της εφαρμογής στη συσκευή smart και, στη συνέχεια, ακολουθώντας τις οδηγίες στην εφαρμογή. ● Η εφαρμογή Samsung Audio Remote υποστηρίζεται μόνο από συσκευές smart που χρησιμοποιούν λειτουργικό σύστημα Android 3.0 ή μεταγενέστερο.22 ΛΕΙΤΟΥΡΓΊΕΣ

TV SOUNDCONNECT (ΣΥΝΔΕΣΗ ΗΧΟΥ ΤΗΛΕΟΡΑΣΗΣ) Μπορείτε να απολαύσετε τον ήχο της τηλεόρασης μέσω του Soundbar αν είναι συνδεδεμένο σε μια τηλεόραση Samsung που υποστηρίζει τη λειτουργία TV SoundConnect. + Σύνδεση τηλεόρασης με το Soundbar

1. Ενεργοποιήστε την τηλεόραση και το Soundbar.

• Ανοίξτε το μενού της τηλεόρασης.

• Μεταβείτε στις ρυθμίσεις ηχείων στην καρτέλα "Ήχος".

• Ρυθμίστε το μενού "Προσθήκη νέας συσκευής" σε "Ενεργοποίηση".

2. Πατήστε το κουμπί (

) στο πάνω πλαίσιο της κύριας μονάδας ή το κουμπί (SOURCE) στο τηλεχειριστήριο, για να επιλέξετε τον τρόπο λειτουργίας TV.

3. Στην τηλεόραση, εμφανίζεται ένα μήνυμα που σας ρωτά

αν θέλετε να ενεργοποιήσετε τη λειτουργία TV SoundConnect. Εμφανίζεται επίσης η ένδειξη "[Samsung] Soundbar" στην οθόνη της τηλεόρασης.

4. Επιλέξτε <Yes> χρησιμοποιώντας το τηλεχειριστήριο της

τηλεόρασης για να ολοκληρώσετε τη σύνδεση της τηλεόρασης και του Soundbar. ● Αν αλλάξετε τον τρόπο λειτουργίας του Soundbar από τρόπο λειτουργίας τηλεόρασης σε κάποιον άλλο, τερματίζεται αυτόματα η λειτουργία TV SoundConnect. ● Για να συνδέσετε το Soundbar σε κάποια άλλη τηλεόραση, διαφορετική από αυτή με την οποία είναι ήδη συνδεδεμένο, πρέπει να τερματίσετε την υπάρχουσα σύνδεση. ● Για να τερματίσετε την υπάρχουσα σύνδεση, πατήστε παρατεταμένα το κουμπί +# στο τηλεχειριστήριο για 5 δευτερόλεπτα. Για σύνδεση με μια άλλη τηλεόραση, ακολουθήστε τα βήματα 1 έως 4 παραπάνω. ● Η λειτουργία TV SoundConnect (SoundShare) υποστηρίζεται από ορισμένες τηλεοράσεις Samsung που κυκλοφόρησαν από το 2012. Ελέγξτε εάν η τηλεόρασή σας υποστηρίζει τη λειτουργία TV SoundConnect (SoundShare), προτού ξεκινήσετε. (Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήσης της τηλεόρασης.) ● Αν η τηλεόραση Samsung σας κυκλοφόρησε πριν το 2014, ελέγξτε το μενού ρυθμίσεων της λειτουργίας SoundShare. ● Αν η απόσταση ανάμεσα στην τηλεόραση και το Soundbar υπερβαίνει τα 5 μέτρα, η σύνδεση ενδέχεται να μην είναι σταθερή ή ο ήχος ενδέχεται να αναπαράγεται με διακοπές. Εάν συμβεί αυτό, αλλάξτε τη θέση της τηλεόρασης ή του Soundbar, έτσι ώστε να βρίσκονται εντός του λειτουργικού εύρους και, στη συνέχεια, αποκαταστήστε τη σύνδεση με το TV SoundConnect. ● Εμβέλεια λειτουργίας TV SoundConnect: - Συνιστώμενη εμβέλεια ζεύξης: έως και 50 εκατοστών - Συνιστώμενη λειτουργική εμβέλεια: έως και 5 μέτρα ● Τα κουμπιά Αναπαραγωγής/Παύσης, Επόμενου, Προηγούμενου δεν λειτουργούν στον τρόπο λειτουργίας TV SoundConnect. + Χρήση της λειτουργίας ενεργοποίησης μέσω Bluetooth Η λειτουργία Bluetooth POWER On είναι διαθέσιμη αφού συνδεθεί με επιτυχία το Soundbar σε μία τηλεόραση συμβατή με Bluetooth, με τη χρήση TV SoundConnect. Όταν η λειτουργία Bluetooth POWER On είναι ενεργοποιημένη (ΟΝ), όταν ενεργοποιηθεί ή απενεργοποιηθεί η συνδεδεμένη τηλεόραση, θα ενεργοποιηθεί ή θα απενεργοποιηθεί επίσης το Soundbar.

1. Συνδέστε την τηλεόραση στο Soundbar σας,

χρησιμοποιώντας τη λειτουργία TV SoundConnect.

2. Πατήστε το κουμπί Bluetooth POWER του

Soundbar. Στην οθόνη του Soundbar εμφανίζεται η ένδειξη "ON/OFF-BLUETOOTH POWER".

• ON-BLUETOOTH POWER : To Soundbar ενεργοποιείται και απενεργοποιείται όταν ενεργοποιείτε και απενεργοποιείτε την τηλεόραση.

OFF-BLUETOOTH POWER : Το Soundbar απενεργοποιείται μόνο όταν απενεργοποιείτε την

● Αυτή η λειτουργία υποστηρίζεται σε ορισμένες τηλεοράσεις Samsung που κυκλοφόρησαν από το 2013 και μετά.22

GRE ΛΕΙΤΟΥΡΓΊΕΣ USB Μπορείτε να αναπαράγετε αρχεία μουσικής που βρίσκονται σε συσκευές αποθήκευσης USB μέσω του Soundbar.

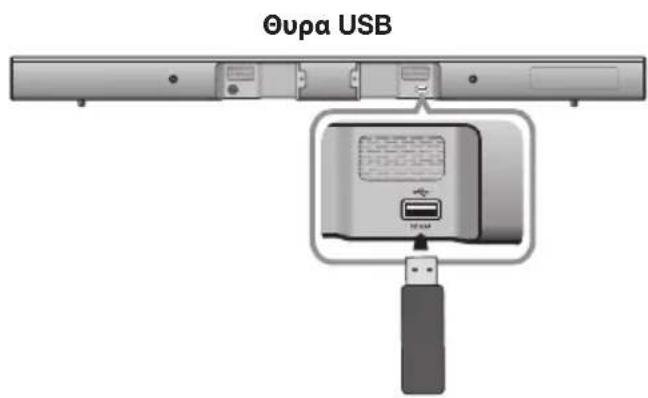

1. Συνδέστε τη συσκευή USB στη θύρα USB που

υπάρχει στο πίσω μέρος του προϊόντος.

2. Πατήστε το κουμπί ( ) στο πάνω πλαίσιο της

κύριας μονάδας ή το κουμπί (SOURCE) στο τηλεχειριστήριο, για να επιλέξετε τον τρόπο λειτουργίας USB.

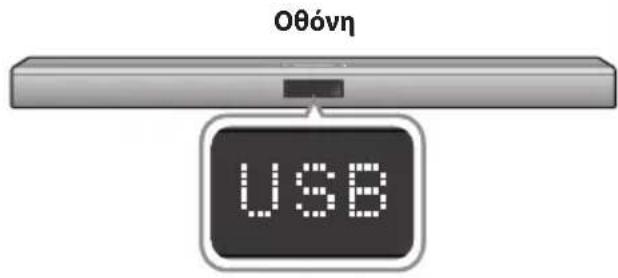

3. Εμφανίζεται στην οθόνη το μήνυμα USB.

• Η σύνδεση του Soundbar με τη συσκευή USB ολοκληρώθηκε.

• Αν δεν συνδεθεί καμία συσκευή USB για περισσότερο από 25 λεπτά, το σύστημα απενεργοποιείται αυτόματα (ρύθμιση αυτόματης απενεργοποίησης). + Προτού συνδέσετε μια συσκευή USB Έχετε υπόψη σας τα εξής: ● Αν το μήκος του ονόματος ενός αρχείου ή ενός φακέλου σε μια συσκευή USB υπερβαίνει τους 10 χαρακτήρες, δεν εμφανίζεται στην οθόνη του Soundbar. ● Αυτό το προϊόν ενδέχεται να μην είναι συμβατό με ορισμένους τύπους μέσων αποθήκευσης USB. ● Υποστηρίζονται τα συστήματα αρχείων FAT16 και FAT32. - Δεν υποστηρίζεται το σύστημα αρχείων NTFS. ● Συνδέστε μια συσκευή USB απευθείας στη θύρα USB του προϊόντος. Διαφορετικά, ενδέχεται να αντιμετωπίσετε κάποιο πρόβλημα συμβατότητας USB. ● Μη συνδέετε πολλαπλές συσκευές αποθήκευσης το προϊόν μέσω μιας συσκευής ανάγνωσης πολλαπλών καρτών. Ενδέχεται να μη λειτουργεί σωστά. ● Δεν υποστηρίζονται πρωτόκολλα PTP ψηφιακής φωτογραφικής μηχανής. ● Μην αφαιρείτε τη συσκευή USB κατά τη μεταφορά

● Δεν μπορούν να αναπαραχθούν τα αρχεία μουσικής με προστασία DRM (MP3, WMA) από μια εμπορική διαδικτυακή τοποθεσία. ● Δεν υποστηρίζονται εξωτερικές μονάδες σκληρού

● Δεν υποστηρίζονται συσκευές κινητού τηλεφώνου. ● Λίστα συμβατότητας: ΜορφήCodecΡυθμό Δειγματοληψίας Ρυθμός bit*.mp3MPEG 1 Layer216KHz ~ 48KHz80kbps~320kbpsMPEG 1 Layer3MPEG 2 Layer3MPEG 2.5 Layer3*.wmaWave_Format_MSAudio156kbps~128kbpsWave_Format_MSAudio2*.aac AAC 16KHz ~ 96KHz48kbps~320kbpsAAC-LC128kbps~192kbpsHE-AAC 24KHz ~ 96KHz 48kbps~64kbps*.wav 16KHz ~ 48KHzέως 3000kbps*.oggOGG 1.1.0 50kbps~500kbps*.flacFLAC 1.1.0, FLAC 1.2.116KHz ~ 96KHz έως 3000kbps24 ΛΕΙΤΟΥΡΓΊΕΣ

ΕΝΗΜΕΡΏΣΗ ΛΟΓΙΣΜΙΚΟΥ Η Samsung ενδέχεται να προσφέρει ενημερώσεις για το υλικολογισμικό συστήματος του Soundbar στο μέλλον. Αν προσφέρεται μια ενημέρωση, μπορείτε να ενημερώσετε το υλικολογισμικό συνδέοντας μια συσκευή USB στην οποία είναι αποθηκευμένη η ενημέρωση υλικολογισμικού στη θύρα USB του Soundbar. Σημειώστε ότι αν υπάρχουν πολλαπλά αρχεία ενημέρωσης, πρέπει να τα φορτώσετε χωριστά στη συσκευή USB και να χρησιμοποιήσετε ένα αρχείο κάθε φορά για να ενημερώσετε το υλικολογισμικό. Επισκεφτείτε τη διαδικτυακή τοποθεσία Samsung.com ή επικοινωνήστε με το τηλεφωνικό κέντρο της Samsung για να λάβετε περισσότερες πληροφορίες σχετικά με τη λήψη αρχείων ενημέρωσης. ● Το προϊόν διαθέτει τη λειτουργία DUAL BOOT, οπότε αν αποτύχει η ενημέρωση του υλικολογισμικού μπορείτε να το ενημερώσετε

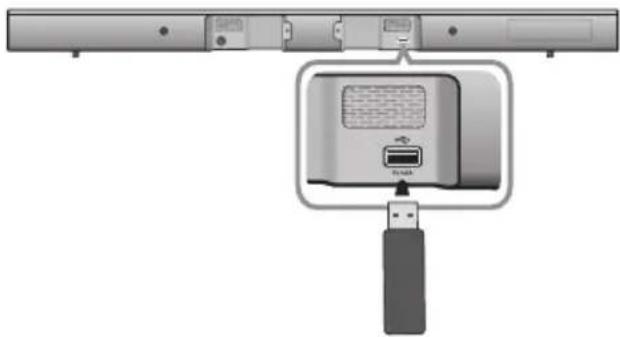

● Τοποθετήστε μια συσκευή USB που περιέχει την ενημέρωση υλικολογισμικού στη θύρα USB της κύριας μονάδας. ● Το υλικολογισμικό ενημέρωσης ενδέχεται να μη λειτουργήσει σωστά εάν είναι αποθηκευμένα στη συσκευή αποθήκευσης USB αρχεία ήχου που υποστηρίζονται από το Soundbar. ● Μην αποσυνδέετε το καλώδιο ρεύματος και μην αφαιρείτε τη συσκευή USB κατά την εγκατάσταση των ενημερώσεων. Η κύρια μονάδα απενεργοποιείται αυτόματα αφού ολοκληρωθεί η ενημέρωση του υλικολογισμικού. ● Μετά την επαναφορά, όλες οι ρυθμίσεις επανέρχονται στις εργοστασιακές προεπιλεγμένες τιμές τους. Συνιστούμε να καταγράψετε τις ρυθμίσεις σας, ώστε να μπορείτε να τις επαναφέρετε εύκολα μετά την ενημέρωση. Πρέπει να σημειωθεί ότι το υλικολογισμικό ενημέρωσης επαναφέρει και τη σύνδεση του υπογούφερ. Εάν δεν πραγματοποιηθεί αυτόματα η σύνδεση στο υπογούφερ μετά την επαναφορά, ανατρέξτε στη σελίδα 14. Αν αποτύχει η ενημέρωση του υλικολογισμικού, συνιστούμε να διαμορφώσετε τη συσκευή USB στη μορφή FAT16 και να προσπαθήσετε ξανά. ● Αφού ολοκληρωθεί η ενημέρωση του λογισμικού, απενεργοποιήστε το προϊόν και, στη συνέχεια, κρατήστε πατημένο το κουμπί

) στο τηλεχειριστήριο για περισσότερο από 5 δευτερόλεπτα. Εμφανίζεται στην οθόνη η ένδειξη "INIT" και η μονάδα απενεργοποιείται. Η ενημέρωση έχει ολοκληρωθεί. ● Μη μορφοποιείτε τη μονάδα USB σε μορφή NTFS. Το Soundbar δεν υποστηρίζει το σύστημα αρχείων NTFS. ● Ανάλογα με τον κατασκευαστή, ορισμένες συσκευές αποθήκευσης USB ενδέχεται να μην υποστηρίζονται.24

GRE ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΝ ΑΝΤΊΜΕΤΩΠΊΣΗ ΠΡΌΒΛΗΜΑΤΩΝ Προτού στείλετε τη συσκευή για σέρβις, ελέγξτε τα παρακάτω. Η µονάδα δεν ανάβει.

• Το καλώδιο ρεύματος είναι συνδεδεμένο στην πρίζα; ¼ Συνδέστε το φις τροφοδοσίας στην πρίζα. Κάποια λειτουργία δεν ενεργοποιείται µε το πάτηµα του αντιστοίχου κουµπιού.

• Υπάρχει στατικός ηλεκτρισμός στο χώρο; ¼ Αποσυνδέστε το φις τροφοδοσίας και συνδέστε το πάλι. εν παράγεται ήχο.

• Είναι ενεργοποιημένη η λειτουργία σίγασης;

• Είναι η ένταση του ήχου ρυθμισμένη στο ελάχιστο

¼ Πατήστε το κουμπί (Σίγαση) για να ακυρώσετε τη λειτουργία σίγασης. ¼ Προσαρμόστε την ένταση ήχου. Το τηλεχειριστήριο δεν λειτουργεί.

• Οι μπαταρίες έχουν εξαντληθεί;

• Η απόσταση μεταξύ του τηλεχειριστηρίου και της κεντρικής μονάδας είναι πολύ μεγάλη; ¼ Αντικαταστήστε τις με καινούργιες μπαταρίες. ¼ Μετακινηθείτε πιο κοντά στη μονάδα. Η εκτέλεση τη λειτουργία TV SoundConnect (ζεύξη τηλεόραση) απέτυχε.

• Η τηλεόρασή σας υποστηρίζει τη λειτουργία TV SoundConnect;

• Διαθέτει η τηλεόρασή σας την πιο πρόσφατη έκδοση υλικολογισμικού;

• Προκύπτει κάποιο σφάλμα κατά τη σύνδεση;

• Επανεκκινήστε τη λειτουργία TV MODE και συνδεθείτε πάλι.

Η λειτουργία TV SoundConnect υποστηρίζεται από ορισμένες τηλεοράσεις Samsung που κυκλοφόρησαν μετά το 2012. Ελέγξτε την τηλεόρασή σας για να δείτε αν υποστηρίζει τη λειτουργία TV SoundConnect. ¼ Ενημερώστε το υλικολογισμικό της τηλεόρασής σας στην πιο πρόσφατη έκδοση. ¼ Επικοινωνήστε με το κέντρο εξυπηρέτησης της Samsung. ¼ Πατήστε και κρατήστε πατημένο το κουμπί

5 δευτερόλεπτα για να εκτελέσετε επαναφορά της σύνδεσης μέσω της λειτουργίας TV SoundConnect. Αναβοσβήνει η κόκκινη λυχνία LED στο υπογούφερ και δεν ακούγεται ήχο από το υπογούφερ.

• Το υπογούφερ σας ενδέχεται να μην είναι συνδεδεμένο στον κύριο κορμό του προϊόντος. ¼ Δοκιμάστε να συνδέσετε και πάλι το υπογούφερ. (Βλ. σελίδες 14) Το υπογούφερ βουίζει και δονείται αισθητά.

• Δοκιμάστε να ρυθμίσετε τη δόνηση του υπογούφερ. ¼ Πατήστε το κουμπί WOOFER στο τηλεχειριστήριο για να προσαρμόσετε την ένταση ήχου του υπογούφερ ανάμεσα στις τιμές SW-12 και SW+6. (Ανατρέξτε στη σελίδα 9.) .26

ΠΡΟΔΙΑΓΡΑΦΕΣ Όνομα μοντέλου HW-J470

Κεντρική Μονάδα 1,6 kg Υπογούφερ 4,6 kg Ηχεία surround 0,31 kg Πίσω ενισχυτής surround (SWA-7000S) 0,74 kg

(Π x Υ x Β) Κεντρική Μονάδα 957,5 x 59,5 x 66,5 mm Υπογούφερ 179 x 361 x 299,5 mm Ηχεία surround 95 x 116,4 x 74 mm Πίσω ενισχυτής surround (SWA-7000S) 50,0 x 200,0 x 132 mm Θερμοκρασία λειτουργίας +5 °C έως +35 °C Υγρασία λειτουργίας 10 % έως 75 %

Όνομαστική τιμή ισχύος εξόδου Κεντρική Μονάδα 80 W/κανάλι x 2, 3 ohm, THD = 10%, 1 KHz Υπογούφερ 140W, 3 OHM, THD = 10%, 100Hz Πίσω(SWA-7000S) 80 W/κανάλι x 2, 3 ohm, THD = 10%, 1 KHz Λόγος σήματος/θορύβου (αναλογική είσοδος) 65 dB Διαχωρισμός (1 kHz) 65 dB

• Ο λόγος ήχου/θορύβου, η παραμόρφωση, η απόσταση και η ευαισθησία βασίζονται σε μετρήσεις σύμφωνα με τις οδηγίες AES (Audio Engineering Society).

• Ονομαστική τιμή προδιαγραφής - Η εταιρεία Samsung Electronics Co., Ltd επιφυλάσσεται του δικαιώματος να τροποποιεί τις προδιαγραφές χωρίς ειδοποίηση. - Οι τιμές βάρους και πλευρών είναι κατά προσέγγιση. - Για πληροφορίες σχετικά με την τροφοδοσία και την κατανάλωση ρεύματος, ανατρέξτε στην ετικέτα που είναι επικολλημένη στο προϊόν. a Ειδοποίηση για τις άδειες χρήσης λογισμικού ανοιχτού κώδικα - Για περισσότερες πληροφορίες σχετικά με τις Ανοιχτές πηγές που χρησιμοποιούνται σε αυτό το προϊόν, επισκεφθείτε τη διαδικτυακή τοποθεσία: http://opensource.samsung.com - Για να στείλετε ερωτήσεις και αιτήματα σχετικά με λογισμικό ανοιχτού κώδικα, επικοινωνήστε με τη Samsung μέσω ηλεκτρονικού ταχυδρομείου (oss.request@samsung.com). Με την παρούσα, η Samsung Electronics δηλώνει ότι αυτός ο εξοπλισμός πληροί τις ουσιώδεις απαιτήσεις και τις λοιπές σχετικές διατάξεις της Οδηγίας 1999/5/EΚ. Μπορείτε να βρείτε την πρωτότυπη Δήλωση συμμόρφωσης στη διαδικτυακή τοποθεσία http://www.samsung.com, μεταβαίνοντας στο Υποστήριξη > Αναζήτηση υποστήριξης προϊόντος και εισάγοντας το όνομα μοντέλου. Αυτός ο εξοπλισμός μπορεί να χρησιμοποιηθεί σε όλες τις χώρες της Ε.Ε.26 [Σωστή απόρριψη των μπαταριών αυτού του

(Ισχύει σε χώρες με ξεχωριστά συστήματα συλλογής) Αυτή η επισήμανση πάνω στη μπαταρία, το εγχειρίδιο ή τη συσκευασία υποδεικνύει ότι οι μπαταρίες αυτού του προϊόντος δεν πρέπει να απορρίπτονται μαζί με άλλα οικιακά απορρίμματα στο τέλος του κύκλου ζωής τους. Όπου υπάρχουν, τα χημικά σύμβολα Hg, Cd ή Pb υποδεικνύουν ότι η μπαταρία περιέχει υδράργυρο, κάδμιο ή μόλυβδο πάνω από τα επίπεδα αναφοράς της Ευρωπαϊκής Οδηγίας 2006/66. Αν οι μπαταρίες δεν απορριφθούν σωστά, αυτές οι ουσίες ενδέχεται να προκαλέσουν βλαβερές συνέπειες στην ανθρώπινη υγεία ή το περιβάλλον. Παρακαλούμε διαχωρίζετε τις μπαταρίες από άλλους τύπους απορριμμάτων και ανακυκλώνετέ τις μέσω του τοπικού σας, δωρεάν συστήματος ανακύκλωσης μπαταριών, για την προστασία των φυσικών πόρων και την προώθηση της επαναχρησιμοποίησης υλικών. Σωστή Απόρριψη αυτού του Προϊόντος (Απόβλητα Ηλεκτρικού & Ηλεκτρονικού Εξοπλισμού) (Ισχύει σε χώρες με ξεχωριστά συστήματα συλλογής) Αυτό το σήμα που εμφανίζεται επάνω στο προϊόν, στα εξαρτήματά του ή στα εγχειρίδια που το συνοδεύουν, υποδεικνύει ότι το προϊόν και τα ηλεκτρονικά του εξαρτήματα (π.χ. φορτιστής, ακουστικά, καλώδιο USB) δεν θα πρέπει να ρίπτονται μαζί με τα υπόλοιπα οικιακά απορρίμματα μετά το τέλος του κύκλου ζωής τους. Προκειμένου να αποφευχθούν ενδεχόμενες βλαβερές συνέπειες στο περιβάλλον ή την υγεία εξαιτίας της ανεξέλεγκτης διάθεσης απορριμμάτων, σας παρακαλούμε να διαχωρίσετε αυτά τα προϊόντα από άλλους τύπους απορριμμάτων και να τα ανακυκλώσετε, ώστε να βοηθήσετε στην βιώσιμη επαναχρησιμοποίηση των υλικών πόρων. Οι οικιακοί χρήστες θα πρέπει να έλθουν σε επικοινωνία είτε με το κατάστημα απ’ όπου αγόρασαν αυτό το προϊόν, είτε με τις κατά τόπους υπηρεσίες, προκειμένου να πληροφορηθούν τις λεπτομέρειες σχετικά με τον τόπο και τον τρόπο με τον οποίο μπορούν να δώσουν αυτά τα προϊόντα για ασφαλή προς το περιβάλλον ανακύκλωση. Οι επιχειρήσεις-χρήστες θα πρέπει να έλθουν σε επαφή με τον προμηθευτή τους και να ελέγξουν τους όρους και τις προϋποθέσεις του συμβολαίου αγοράς. Αυτό το προϊόν και τα ηλεκτρονικά του εξαρτήματα δεν θα πρέπει να αναμιγνύονται με άλλα συνηθισμένα απορρίμματα προς διάθεση. Επικοινωνήστε με τη SAMSUNG WORLD WIDE Εάν έχετε σχόλια ή ερωτήσεις σχετικά με προϊόντα της Samsung, επικοινωνήστε με το κέντρο εξυπηρέτησης πελατών της SAMSUNG. Area Contact Centre Web Site ` Europe AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
