BEDIENUNGSANLEITUNG HWJ470 SAMSUNG

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

MERKMALE

TV SoundConnect

Mit TV SoundConnect können Sie den Ton Ihres Fernsehgeräts auf Ihrem Soundbar über eine Bluetooth-Verbindung hören und den Klang steuern.

HDMI

HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über den Soundbar hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

Kabelloser Subwoofer/SWA-7000S Funkmodul

Das Funkmodul von Samsung mach die Kabel zwischen Hauptgerät und Subwoofer/SWA7000S überflüssig. Stattdessen stellt der Subwoofer/SWA-7000S eine Verbindung mit dem kompakten Funkmodul her, das mit dem Hauptgerät kommuniziert.

Multifunktionsfernbedienung

Sie können die mitgelieferte Fernbedienung verwenden, um verschiedene Funktionen mit nur einem Knopfdruck zu bedienen.

Unterstützung der USB-Host-Funktion

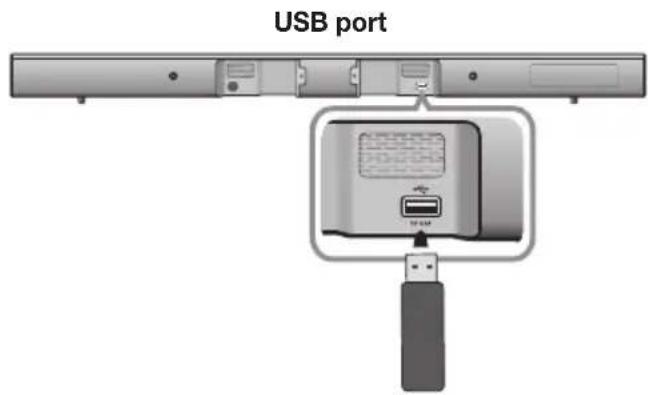

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben.

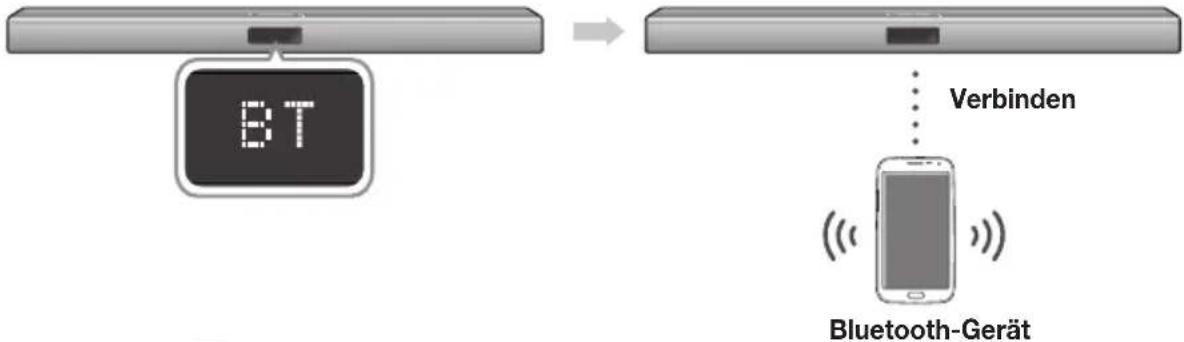

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

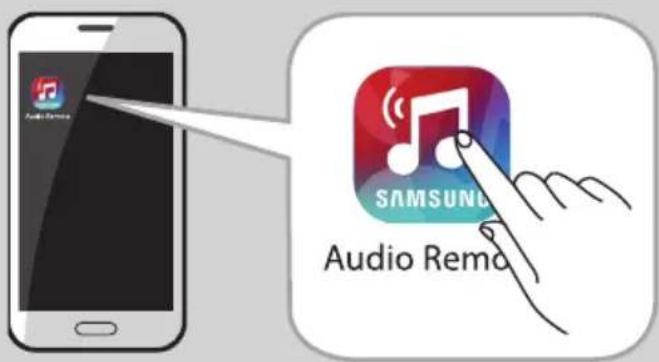

Verwenden der Samsung Audio Remote App

Um das Gerät mithilfe Ihres Smart Device über die Samsung Audio Remote App zu bedienen, müssen Sie die Samsung Audio Remote App über den Google Play Store herunterladen.

LIZENZ

DOLBY. DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

dts® 2.0 Channel

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS-UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

ACHTUNG

Gefahr elektrischer Schläge! Gerät nicht öffnen!

Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
- Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

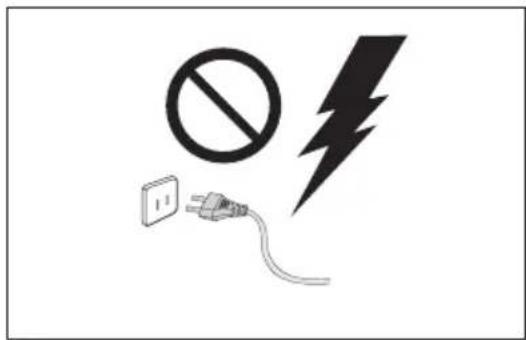

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

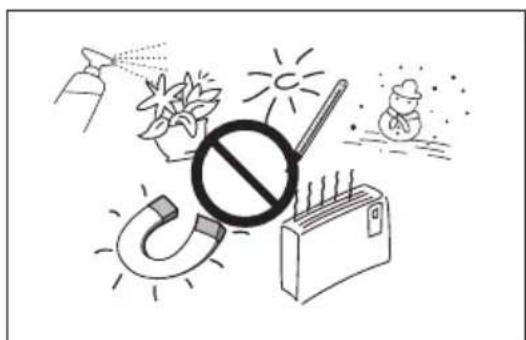

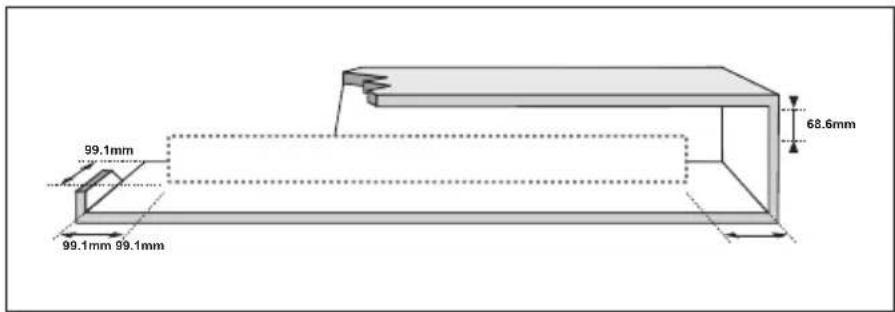

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

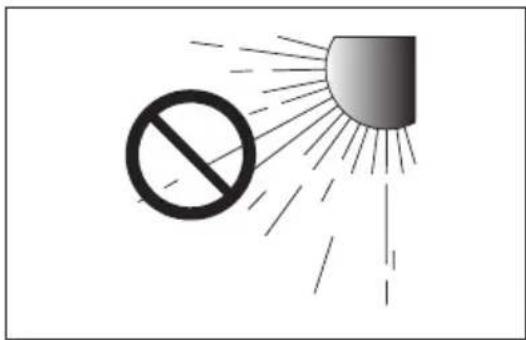

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern.

Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Die Batterien (Batteriesatz oder eingelegte Batterien) dürfen keiner starken Wärmeeinwirkung, z. B. durch Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt werden. Die Batterien nicht kurzschließen, öffnen oder überhitzen. Bei falscher Handhabung des Akkus besteht Explosionsgefahr. Verwenden Sie ausschließlich Akkus des entsprechenden Typs.

INHALT

2 MERKMALE

2 Merkmale

3 sicherheitsinformationen

6 Lieferumfang

7 BESCHREIBUNGEN

7 Oberes/vorderes bedienfeld
8 Rückseite des Geräts
9 fernbedienung

11 INSTALLATION

11 Montageder wandhalterung
11 Montagehinweise
12 Montage der Halterung ohne Zuhilfenahme der Montageanleitung der Wandhalterung
13 Entfernen der Soundbar von der Wandhalterung

14 ANSCHLÜSSE

14 Verbinden von Subwoofer und SWA-7000S mit dem Hauptgerät

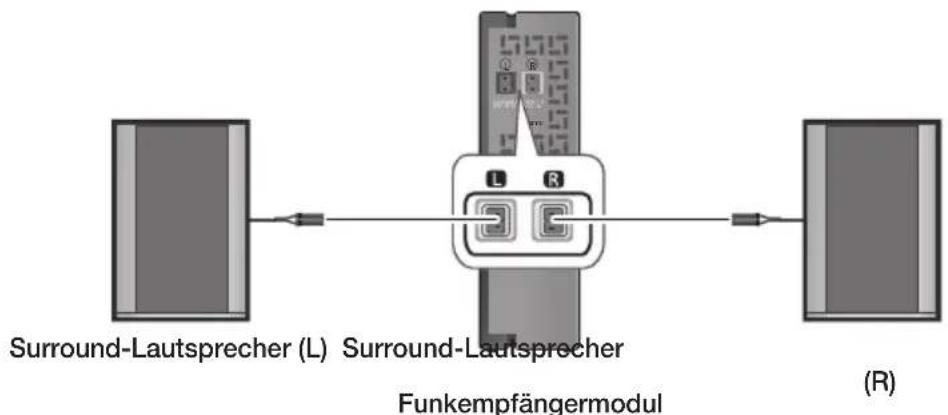

15 Anschließen der Surround-Lautsprecher

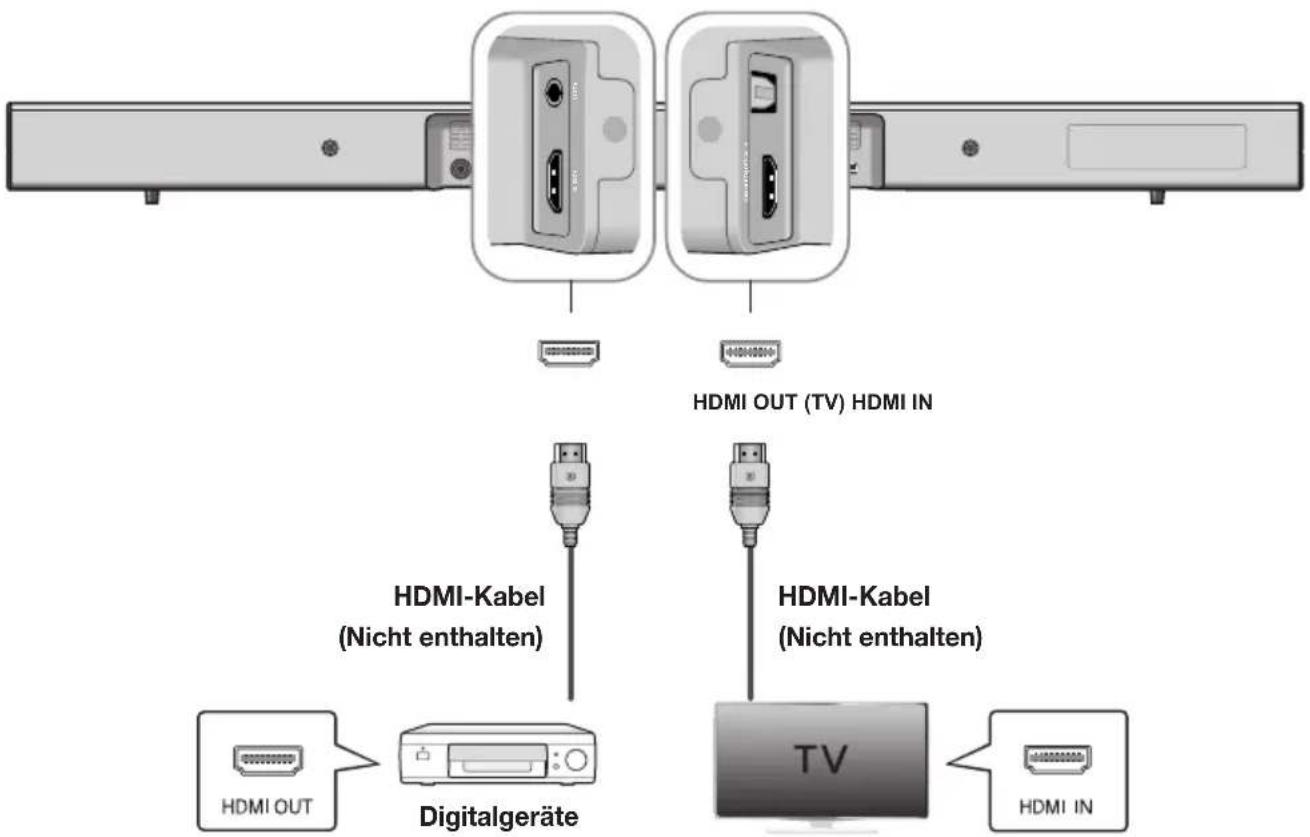

16 Anschliessen eines externen geräts mithilfe eines HDMI kabels

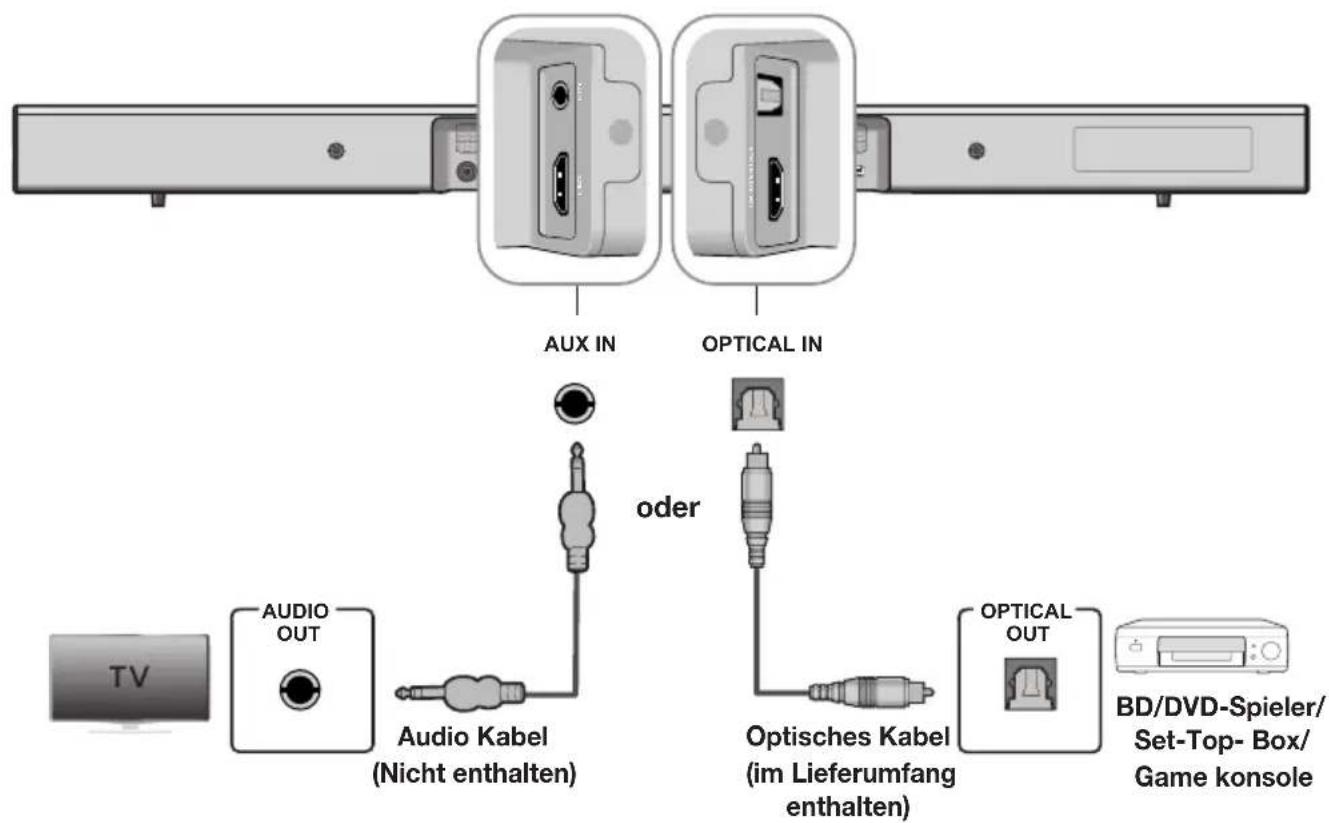

17 Anschliessen eines externen Geräts mithilfe eines Audiokabels (analog) oder optischen Kabels (digital)

18 FUNKTIONEN

18 Eingangsmodus

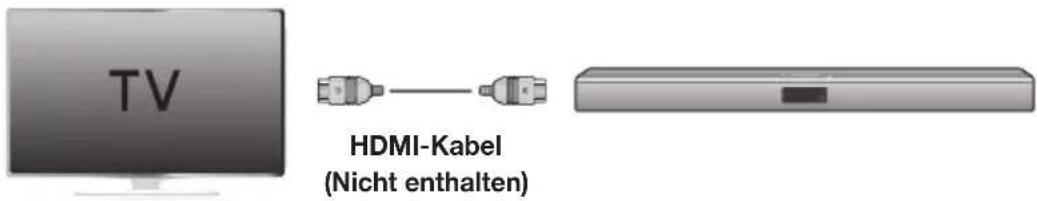

18 ARC (HDMI OUT)
19 Bluetooth
21 VERWENDEN der SAMSUNG AUDIO REMOTE APP
22 TV SoundConnect

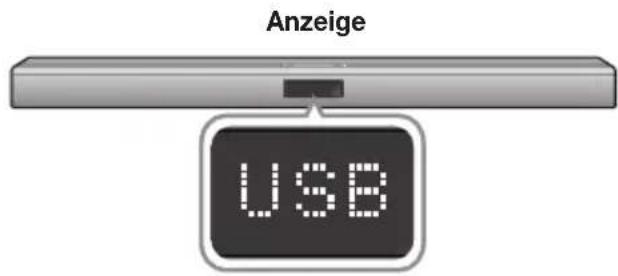

23 USB

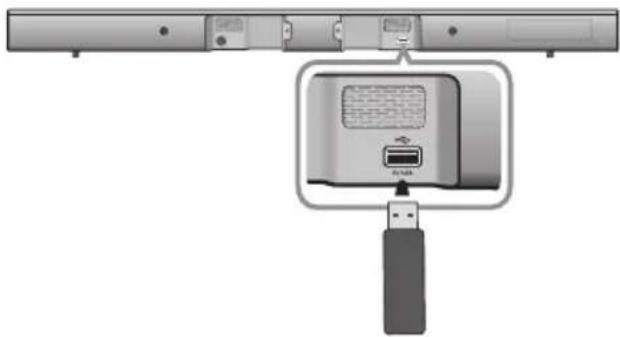

24 Software aktualisierung

25 FEHLERSUCHE

26 ANHANG

26 Technische daten

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

▶Symbole in dieser Bedienungsanleitung

Symbol	Begriff Definition
	Achtung	Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

▶Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)
2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 25)

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / Lithium Batterie (3V : CR2032)

Netzkabel: 3EA

Gleichstrom Adapter

Optisches Kabel

(Wandhalterung L: 1EA) (Wandhalterung R: 1EA)

USB-Kabel Benutzerhandbuch Halterung zur wandbefestigung

Befestigungsschraube 1: 2EA

Befestigungsschraube 2: 2EA

Montageschablone für die Wandhalterung

• Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
• Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

▶ Lautsprecherkomponenten

Surround-Lautsprecher : 2 Stck. Subwoofer Lautsprecherkabel : 2 Stck.

Funkempfängermodul (SWA-7000S)

BESCHREIBUNGEN

(Ein-/Aus) Schalter Schaltet das Gerät ein und aus. VOL. -/+ Zum Einstellen der Lautstärke. Auf dem vorderen Display erscheint der numerische Wert der Lautstärkestufe. Anzeige (Quelle) Taste

Aktuellen Modus anzeigen.
- Wenn für länger als 25 Sekunden keine Eingabe über das Gerät oder die Fernbedienung erfolgt, verdunkelt sich das Display automatisch.
Des D.IN, AUX, HDMI, BT, TV, USB Eingangs.
- Wenn das Gerät eingeschaltet ist und die ☑ (Quelle) Taste länger als 3 Sekunden gedrückt wird, wird funktioniert diese Taste als ✗ (Mute) Taste. Um die ✗ (Mute) Funktion dieser Taste wieder aufzuheben, die Taste ☑ (Quelle) erneut für mehr als 3 Sekunden gedrückt halten.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

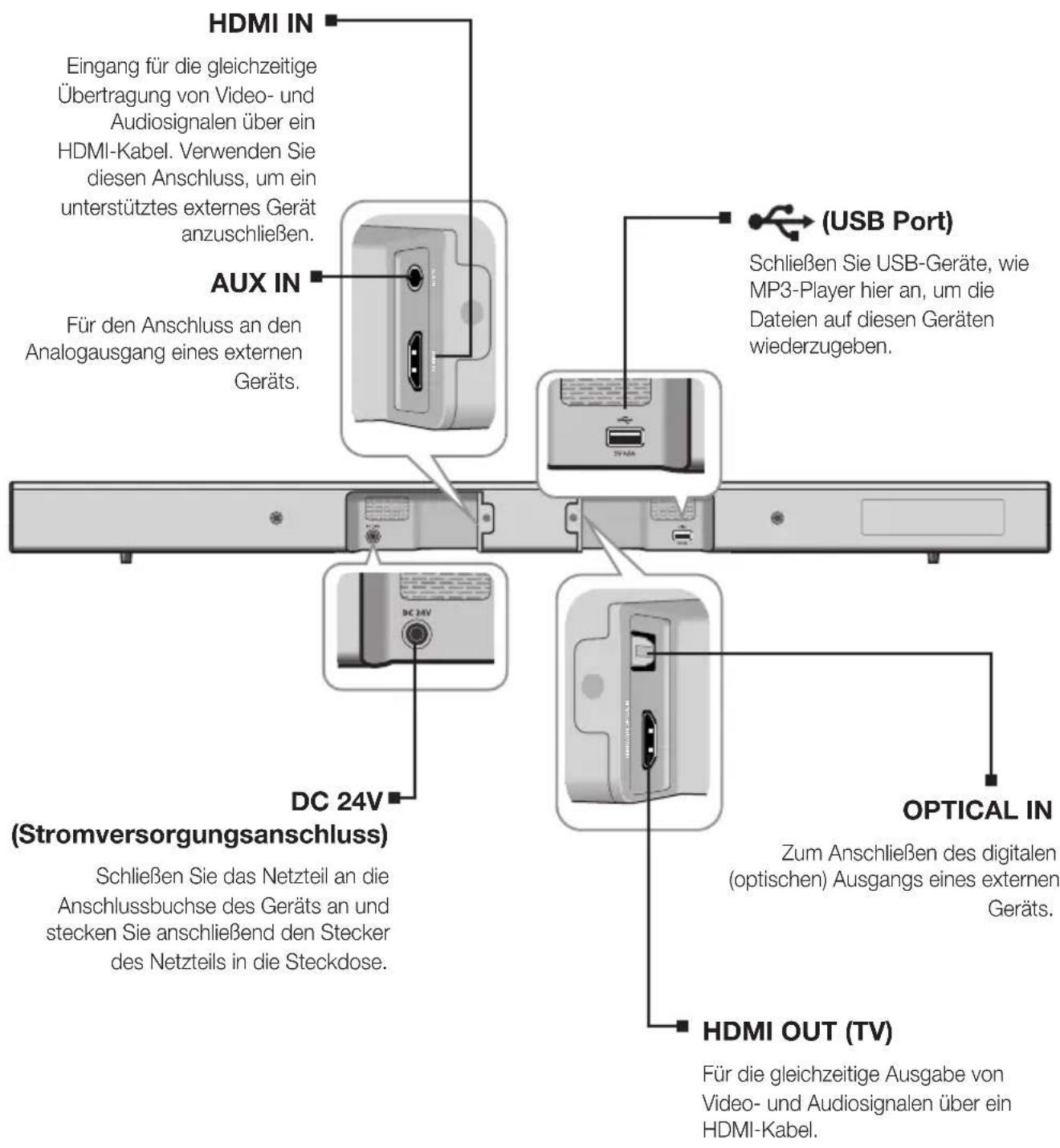

RÜCKSEITE DES GERÄTS

HDMI IN Eingang für die gleichzeitige Übertragung von Video- und Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen Anschluss, um ein unterstütztes externes Gerät anzuschließen. AUX IN Für den Anschluss an den Analogausgang eines externen Geräts. DC 24V (Stromversorgungsanschluss) Schließen Sie das Netzteil an die Anschlussbuchse des Geräts an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose. OPTICAL IN Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. HDMI OUT (TV) Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein HDMI-Kabel.

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

FERNBEDIENUNG

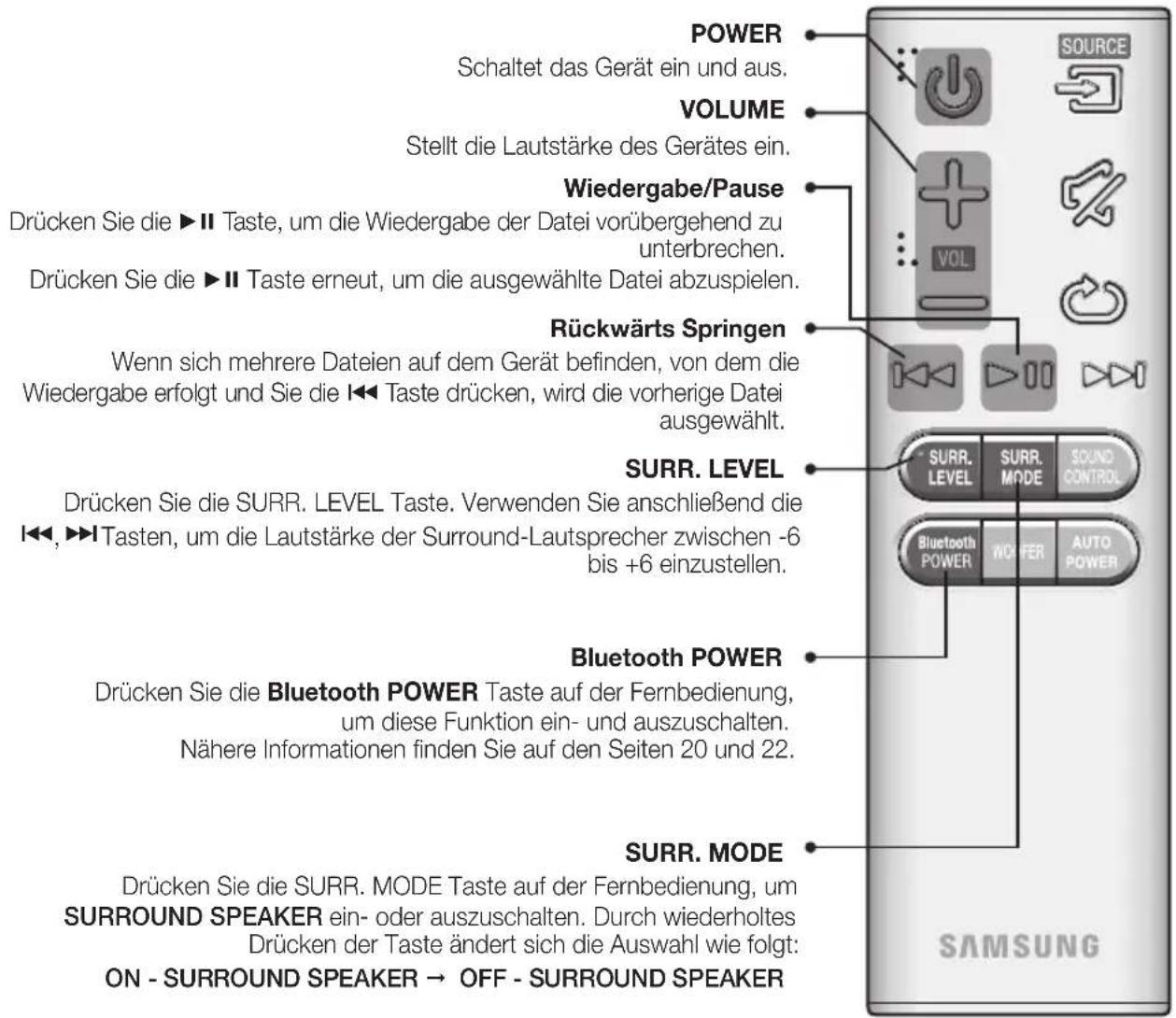

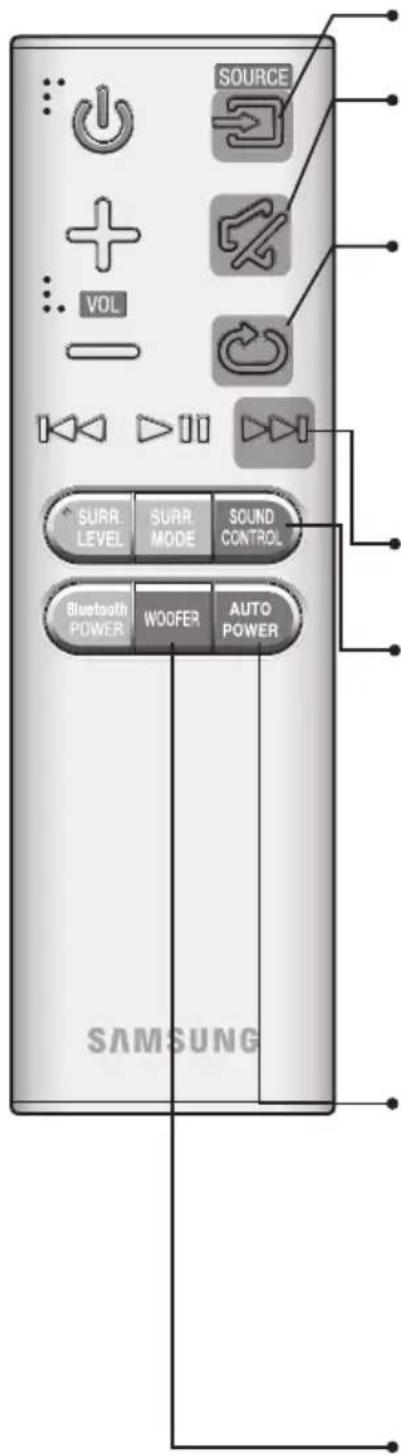

TASTEN UND FUNKTIONEN DER FERNBEDIENUNG

SOURCE VOL SURR. SURR. SOUND LEVEL MODE CONTROL Bluetooth WOOFER AUTO POWER POWER POWER SAMSUNG

SOURCE

Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.

MUTE

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

REPEAT

Sie können die REPEAT Funktion während der Musikwiedergabe von einem USB-Gerät einstellen.

OFF-REPEAT : Bricht die wiederholte Wiedergabe ab.

TRACK-REPEAT : Wiederholte Wiedergabe eines Titels.

ALL-REPEAT : Alle Titel werden ständig wiederholt.

RANDOM-REPEAT : Gibt die Titel in zufälliger Reihenfolge wieder. (Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die ▶▶▶ Taste drücken, wird die nächste Datei ausgewählt.

SOUND CONTROL (KLANGEINSTELLUNG)

Durch Drücken dieser Taste können Sie zwischen TREBLE (HÖHEN), BASS (BASS) oder AUDIO SYNC (AUDIO SYNK) auswählen. Drücken Sie anschließend die I◀◀,▶▶ Taste, um den Höhen- oder den Basspegel zwischen -6 bis +6 einzustellen.

Wenn die Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild mit dem Ton nicht synchron wiedergeben wird, müssen Sie die SOUND

CONTROL (KLANGEINSTELLUNG) Taste drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe den◀◀,▶▶ Tasten die Tonverzögerung zwischen 0 ms und 300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung.

Halten Sie die SOUND CONTROL (KLANGEINSTELLUNG) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz und 10KHz ausgewählt und jeweils zwischen -6 und +6 eingestellt werden.

AUTO POWER

Auto Power Link: Synchronisiert die Soundbar über den optischen Eingang mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten.

(Auto Power Link: Voreinstellung OFF, ON-Anynet+ / OFF-POWER LINK oder OFF-Anynet+ / ON-POWER LINK).

Mit der Anynet+ Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen.

Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein.

* Anynet+: Drücken Sie die AUTO POWER Taste, um die Anynet+ Funktion ein- oder auszuschalten.

WOOFER (BASSLAUTSPRECHER)

Die Lautstärke des Woofers kann geregelt werden.

Drücken Sie die Woofer Taste und anschließend die◀◀,▶▶ Tasten, um die Lautstärke des Subwoofers zu erhöhen oder zu verringern. Sie können zwischen den Einstellungen -12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6 wählen.

• Soundbar ist ein von Samsung geschützter Name.
- Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

POWER Schaltet das Gerät ein und aus. VOLUME Stellt die Lautstärke des Gerätes ein. Wiedergabe/Pause Drücken Sie die ▶II Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen. Drücken Sie die ▶II Taste erneut, um die ausgewählte Datei abzuspielen. Rückwärts Springen Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die I◀Taste drücken, wird die vorherige Datei ausgewählt. SURR. LEVEL Drücken Sie die SURR. LEVEL Taste. Verwenden Sie anschließend die I◀, ▶I Tasten, um die Lautstärke der Surround-Lautsprecher zwischen -6 bis +6 einzustellen. Bluetooth POWER Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung, um diese Funktion ein- und auszuschalten. Nähere Informationen finden Sie auf den Seiten 20 und 22. SURR. MODE Drücken Sie die SURR. MODE Taste auf der Fernbedienung, um SURROUND SPEAKER ein- oder auszuschalten. Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt: ON - SURROUND SPEAKER → OFF - SURROUND SPEAKER

▶Batterien in die Fernbedienung einsetzen

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung wie in der Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

1. Legen Sie eine 3V Lithium-Batterie ein. Beim Einlegen der Batterie muss der Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen Abbildung dargestellt aufeinander aus.

1. Verwenden Sie eine passende Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

INSTALLATION

MONTAGEDER WANDHALTERUNG

Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

Montagehinweise

• Nur an einer senkrechten Wand montieren.
• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.
• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann.
• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.

- Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben.

-Durchmesser : M5 -Länge : L 35 mm oder länger wird empfohlen

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.
• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

5 cm oder mehr.

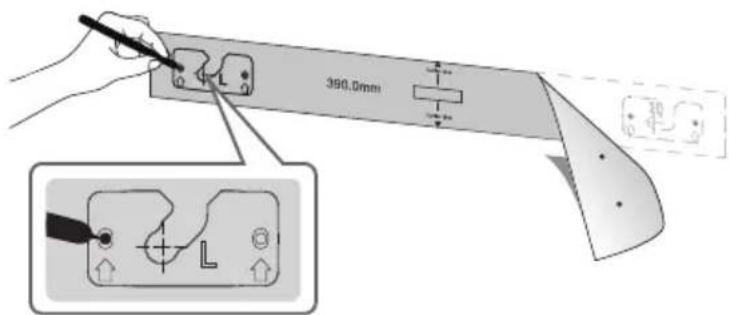

1. Legen Sie die Installationsschablone an die Wand.

• Die Montageschablone muss waagerecht ausgerichtet sein.

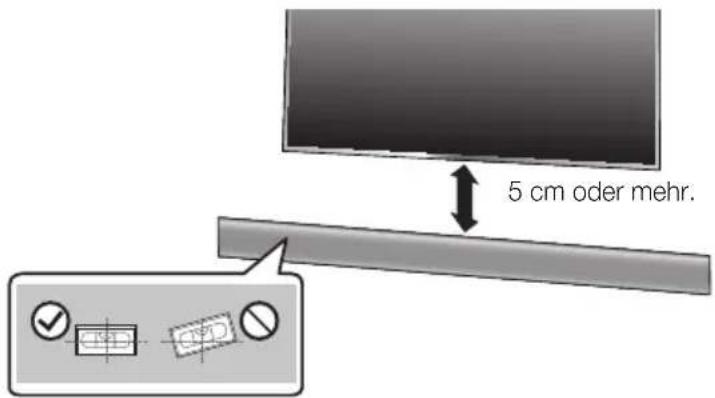

- Montieren Sie das Gerät mindestens 5 cm unter dem Fernsehgerät, wenn das Fernsehgerät an der Wand befestigt ist.

390.0mm

1. Markieren Sie die Stellen, an denen die Schrauben befestigt werden sollen und entfernen Sie anschließend die Montageschablone. Bohren Sie anschließend mithilfe eines passenden Bohrers die Löcher für die Schrauben.

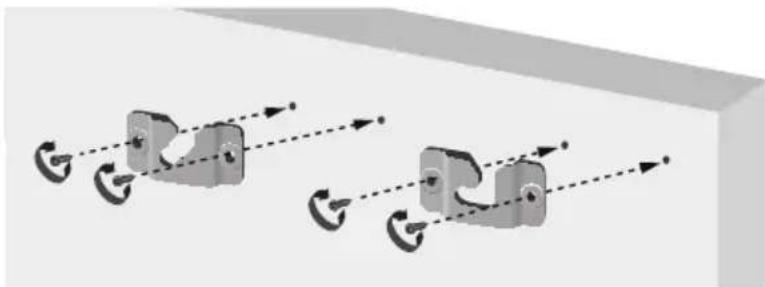

1. Legen Sie die Wandhalterungen an und schrauben Sie sie an den markierten Stellen fest.

- Linke und rechte Halterung haben jeweils eine unterschiedliche Form. Stellen sie sicher, dass sie richtig positioniert werden.

Die Soundbar an der Wandhalterung befestigen

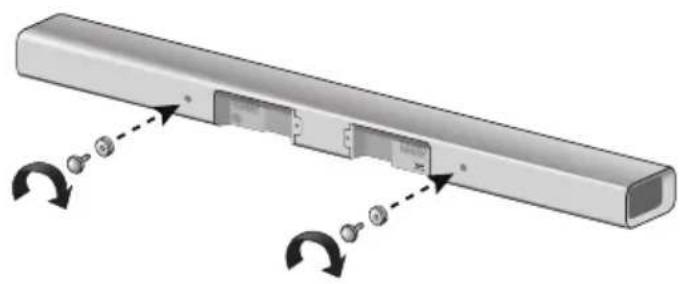

1. Schrauben Sie die zwei Halteschrauben in die Schraubenöffnungen auf der Rückseite des Soundbar-Gehäuses jeweils auf der linken und rechten Seite ein.
2. Führen Sie die Schrauben auf der Rückseite der Soundbar in die Schlitze der Wandhalterungen ein. Um das Gerät sicher zu befestigen, müssen die Halteschrauben ganz nach unten bis zum Ende des Schlitzes gedrückt werden.

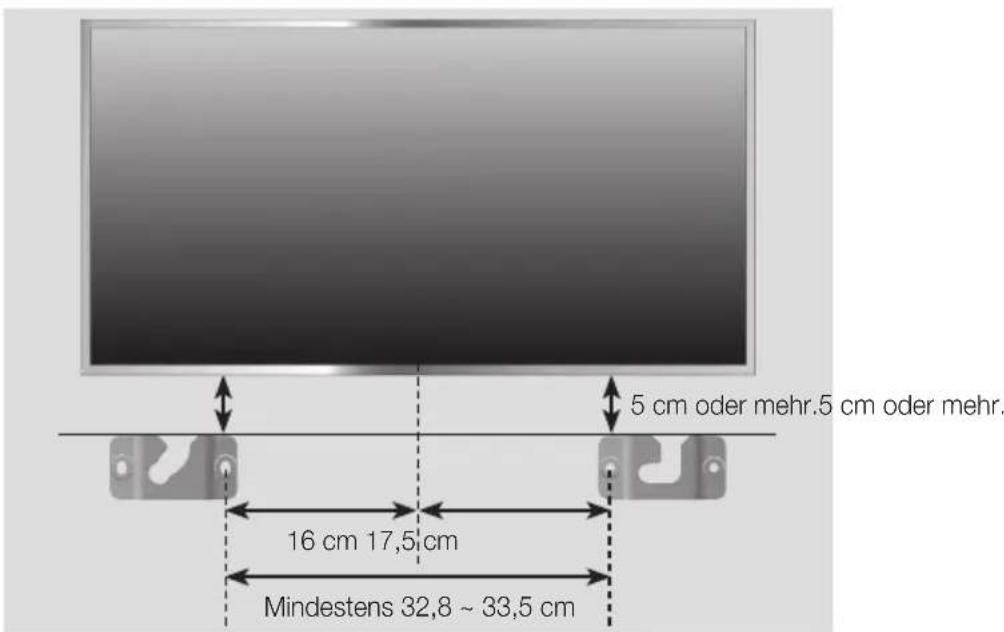

MONTAGE DER HALTERUNG OHNE ZUHILFENAHME DER MONTAGEANLEITUNG DER WANDHALTERUNG

5 cm oder mehr.5 cm oder mehr. 16 cm 17,5cm Mindestens 32,8 ~ 33,5 cm

1. Platzieren Sie, wie auf der vorherigen Seite dargestellt, die Wandhalterung L auf der Wand parallel zum Fußboden. Markieren Sie die Position der Schrauben auf der Wand. Bohren Sie an den markierten Stellen die Löcher für die Schrauben.

2. Richten Sie die Schraubenöffnungen in der Wandbefestigung L auf die Schraubenöffnungen in der Wand aus und stecken Sie am rechten Ende eine Schraube durch die Öffnung und ziehen Sie sie fest. Ziehen Sie die Schraube solange fest, bis sie fest in der Wand sitzt.

3. Platzieren Sie, wie auf der vorherigen Seite dargestellt, die Wandhalterung R auf der Wand parallel zum Fußboden und richten Sie die Halterung auf die Wandhalterung L aus. Markieren Sie die Position der Schrauben auf der Wand. Bohren Sie an den markierten Stellen die Löcher für die Schrauben.

4. Richten Sie die Schraubenöffnungen in der Wandbefestigung R auf die Schraubenöffnungen in der Wand aus und stecken Sie am rechten Ende eine Schraube durch die Öffnung und ziehen Sie sie fest. Ziehen Sie die Schraube solange fest, bis sie fest in der Wand sitzt.

- Wenn Sie die Wandhalterung unter dem Fernsehgerät befestigen, stellen Sie sicher, dass sich die Halterung mindestens 5 cm unter dem Fernsehgerät befindet und richten Sie die Halterungen, wie auf der vorherigen Seite dargestellt, auf die Mitte des Fernsehgeräts aus.

1. Setzen Sie die Schrauben in die übrigen Öffnungen ein und ziehen Sie sie fest.

ENTFERNEN DER SOUNDBAR VON DER WANDHALTERUNG

1. Ziehen Sie die Soundbar wie in der Abbildung dargestellt nach oben, um sie aus der Wandhalterung herauszunehmen.

Die Soundbar aus der Wandhalterung entfernen

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.

ANSCHLÜSSE

• Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind.
• Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

VERBINDEN VON SUBWOOFER UND SWA-7000S MIT DEM HAUPTGERÄT

VERBINDUNG DES SUBWOOFERS UND SWA-7000S AUTOMATISCH HERSTELLEN

Die IDs für die Verbindung von SWA-7000S Funkmodul und Subwoofer sind vom Werk voreingestellt. Der Subwoofer und das SWA-7000S sollten automatisch eine Verbindung mit dem Hauptgerät herstellen, wenn das Hauptgerät, der Subwoofer und das SWA-7000S eingeschaltet werden.

- Wenn die Verbindung des Subwoofers und SWA-7000S vollständig hergestellt ist, hören die blauen LEDs für die Anzeige des Verbindungsaufbaus am Subwoofer und SWA-7000S auf zu blinken.

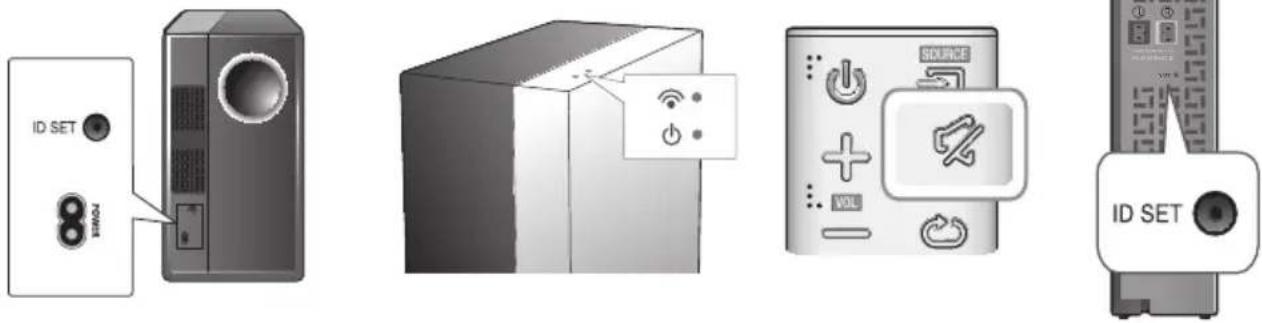

VERBINDUNG DES SUBWOOFERS UND SWA-7000S MANUELL HERSTELLEN

Wenn die blauen LED-Leuchten nicht aufhören zu blinken, nachdem das Hauptgerät, der Subwoofer und das SWA-7000S eingeschaltet wurden, dann setzen Sie bitte die Verbindungs-ID gemäß der nachfolgenden Prozedur zurück:

1. Schließen Sie die Netzkabel des Hauptgeräts, Subwoofers und SWA-7000S an die Steckdose an.
2. Halten Sie die ID SET Taste auf der Rückseite des Subwoofers und SWA-7000S mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.
   • Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (blaue LED) beginnt schnell zu blinken.
3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die ✗ (Mute) Taste 5 Sekunden lang gedrückt.
4. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.
5. Um die Verbindungsherstellung abzuschließen, das Hauptgerät einschalten, während die blauen LEDs am Subwoofer und dem SWA-7000S blinken.
6. Das Hauptgerät, der Subwoofer und das SWA-7000S sollten nun miteinander verbunden sein.
7. Die Verbindungsanzeigen (blaue LEDs) am Subwoofer und dem SWA-7000S sollten nun ununterbrochen leuchten. Sie dürfen nicht blinken.
8. Wenn die Verbindungsanzeige nicht ununterbrochen blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalte Sie das Hauptgerät aus und beginnen Sie noch einmal von Schritt 2.

• Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.
• Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und auf der Geräteoberseite leuchtet die STANDBY-LED auf nachdem die LINK-Anzeige (Blaue LED) 30 Sekunden lang geblinkt hat.
• Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz/5GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.
• Die maximale Entfernung für die Signalübertragung zwischen dem Hauptgerät, Subwoofer und SWA-7000S beträgt ca. 10 m. Diese Entfernung kann jedoch je nach Betriebsumgebung abweichen. Sollte sich zwischen der Haupteinheit und dem kabellosen Subwoofer oder dem Hauptgerät und dem SWA-7000S eine Stahlbeton- oder Metallwand befinden, funktioniert das Gerät möglicherweise nicht, da das Funksignal Metall nicht durchdringen kann.
• Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5 auf der vorherigen Seite und versuchen Sie erneut, eine Verbindung zwischen Hauptgerät, Subwoofer und SWA-7000S herzustellen.

- Der Subwoofer und das SWA-7000S verfügen über eine eingebaute Empfangsantenne. Schützen Sie beide Geräte vor Wasser und Feuchtigkeit.

- Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den kabellosen Subwoofer und SWA-7000S keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

ANSCHLIESSEN DER SURROUND- LAUTSPRECHER

- Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Lautsprecher 60 - 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet.

• Die Surround-Lautsprecher müssen an das kabellose Empfängermodul angeschlossen werden.
• Jeder Lautsprecher verfügt über ein farbiges Etikett auf der Rück- bzw. Unterseite. An jedem Kabelende befindet sich ein farbiges Band. Schließen Sie die Kabel mit dem farbigen Bändern an die Lautsprecher mit den gleichfarbigen Etiketten an.

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI KABELS

HDMI ist die Standardschnittstelle für den Anschluss von Fernsehgeräten, Projektoren, DVD-Spielern, Blu-ray-Spielern, Settopboxen und mehr.

HDMI verhindert die Verzerrung von Signalen durch die Umwandlung in ein analoges Signal und sorgt für eine verlustfreie Qualität des Video- und Audiosignals der ursprünglichen digitalen Quelle.

HDMI OUT (TV) HDMI IN HDMI-Kabel (Nicht enthalten) HDMI-Kabel (Nicht enthalten) HDMI OUT Digitalgeräte TV HDMI IN

HDMI IN

Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die HDMI IN Buchse an der Rückseite des Soundbar mit der HDMI OUT Ausgangsbuchse Ihres Geräts.

und,

HDMI OUT (TV)

Schließen Sie ein HDMI-Kabel (nicht enthalten) an den HDMI OUT (TV) Ausgang auf der Rückseite des Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

- HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss.

HDMI OUT (ARC)

Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC) Anschluss.

Sie kann nur aktiviert werden, wenn der Soundbar an ein Fernsehgerät angeschlossen ist, dass die ARC-Funktion unterstützt.

• Anynet+ eingeschaltet sein.

- Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL)

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang (Aux In), womit Ihnen zwei Wege zur Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.

TV AUDIO OUT Audio Kabel (Nicht enthalten) AUX IN AUTICAL IN oder Optisches Kabel (im Lieferumfang enthalten) OPTICAL OUT BD/DVD-Spieler/ Set-Top- Box/ Game konsole

AUX IN

Verbinden Sie den AUX IN Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts. Zum Verwenden dieser Geräte die Funktion auf AUX stellen.

oder,

OPTICAL IN

Verbinden Sie den OPTICAL IN Eingang (Audio) am Hauptgerät mit dem OPTICAL OUT Ausgang des Fernsehgeräts oder Quellgeräts. Zum Verwenden dieser Geräte die Funktion auf D.IN stellen.

- Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

- Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

FUNKTIONEN

EINGANGSMODUS

Drücken Sie die (→) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die → (SOURCE) Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus Anzeige
Optischer Digital Eingang	D.IN
AUX-Eingang	AUX
HDMI-Eingang	HDMI
BLUETOOTH Modus	BT
TV SoundConnect	TV
USB-Modus	USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• D.IN/HDMI/BT/TV/USB Modus

-Wenn seit 25 Minuten kein Audiosignal empfangen wurde.

- AUX Modus

-Wenn seit 25 Minuten kein AUX-Kabel angeschlossen ist.

-Im Auto Power Down On Modus, wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird.

-Um die Auto Power Down Funktion Ein oder auszuschalten, die▶II Taste 5 Sekunden lang gedrückt halten. Auf dem Display erscheint OFF/ON-AUTO POWER DOWN.

ARC (HDMI OUT)

ARC (Audio Return Channel) überträgt das digitale Audiosignal an den HDMI OUT (ARC) Anschluss.

TV HDMI-Kabel (Nicht enthalten)

1. Schließen Sie das ARC unterstützende Fernsehgerät mithilfe eines HDMI-Kabels an die Soundbar an.

2. Schalten Sie das Fernsehgerät und die Soundbar ein und aktivieren Sie anschließend die Anynet+ Funktion der Soundbar.

3. Drücken Sie die (→) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die →(SOURCE) Taste auf der Fernbedienung, um den D.IN-Modus auszuwählen.

- ARC funktioniert nicht, wenn das HDMI-Kabel die ARC-Funktion nicht unterstützt.

- Schalten Sie Anynet+ aus, um die ARC-Funktion auszuschalten.

BLUETOOTH

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

▶Anschließen von Soundbar an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die (→)Taste auf dem oberen Bedienfeld des Hauptgeräts oder die→(SOURCE) Taste auf der Fernbedienung, um den BT-Modus auszuwählen.

- Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

1. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

2. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

• Wird eine Liste der erkannten Geräte angezeigt.

1. Wählen Sie "[Samsung] Soundbar J-Series" aus der Liste.

2. Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]→ BT auf dem Frontdisplay angezeigt.

3. Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

4. Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar J-Series" und führen Sie die Suche erneut durch.

5. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

6. Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

7. Im BT-Modus sind die Funktionen Wiedergabe/Pause/Weiter/Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

• Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein.
• Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.
• Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.
• Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch:

-Wenn sich Soundbar in einem starken elektrischen Feld befindet.
-Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.
-Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

• Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.
• Der Soundbar unterstützt SBC data (44.1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.
• Nachdem das HW-J470 eine Verbindung zu einem Gerät hergestellt hat und sich die Soundbar im D.IN, AUX, HDMI oder USB Modus befindet und Sie aus der Liste des Bluetooth-Geräts "[Samsung] Soundbar J-Series" auswählen, schaltet das HW-J470 automatisch in den BT Modus um.

Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Um Bluetooth Power ON einzuschalten, bei eingeschalteter Soundbar die Bluetooth POWER auf der Fernbedienung drücken.
2. Auf der Anzeige der Soundbar erscheint "ON-BLUETOOTH POWER".

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)
• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar [BT READY] anzeigt.
• Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

▶ Abtrennen des Bluetooth-Geräts vom Soundbar

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

- Verbindung zum Soundbar wird getrennt.

- Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

▶ Abtrennen des Soundbar vom Bluetooth-Gerät

Drücken Sie die SOURCE) Taste auf der Fernbedienung oder die (→) Taste auf dem oberen Bedienfeld des Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

- Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 5 m überschreitet.

- Wenn sich der Soundbar für mehr als 25 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:
• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.
• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

- Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

- Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

- In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

- Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

- Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

VERWENDUNG DER SAMSUNG AUDIO REMOTE APP

Installieren der Samsung Audio Remote App

Um das HW-J470 mit Ihrem Smart Device und der Samsung Audio Remote App zu steuern, müssen Sie die Samsung Audio Remote App vom Google Play Store herunterladen.

Market search : Samsung Audio Remote

Starten der Samsung Audio Remote App

Starten Sie die Samsung Audio Remote App durch Antippen des Symbols auf Ihrem Smart Device und folgen Sie den Anweisungen der App.

Audio Remo SAMSUNG Audio Remo

- Die Samsung Audio Remote App wird nur von Smart Devices unterstützt, auf denen Android OS 3.0 oder höher ausgeführt wird.

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

▶Ein Fernsehgerät an den Soundbar anschließen.

TV Verbinden

1. Schalten Sie das Fernsehgerät und den Soundbar ein.

• Rufe Sie das Menü des Fernsehgeräts auf.
- Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen.
- Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

1. Drücken Sie die ( )Taste auf dem oberen Bedienfeld des Hauptgeräts oder die (SOURCE) Taste auf der Fernbedienung, um den TV-Modus auszuwählen.

2. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll. "[Samsung] Soundbar" wird ebenfalls auf dem Fernsehbildschirm angezeigt.

3. Wählen Sie mithilfe der Fernbedienung des Fernsehgeräts , um die Herstellung der Verbindung zwischen Fernsehgerät und Soundbar abzuschließen.

• Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.
• Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.
• Um die bestehende Verbindung abzubrechen, die ▶ II Taste auf der Fernbedienung 5 Sekunden lang gedrückt halten. Um eine Verbindung zu einem anderen Fernsehgerät herzustellen, folgen Sie den Schritten 1 bis 4 weiter oben.

• Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.)
• Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.

TV

- Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 5 m überschreitet, kann die Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

- TV SoundConnect Reichweite -Empfohlener Abstand für den Verbindungsaufbau: max. 50 cm -Empfohlener Abstand beim Betrieb: max. 5 m

• Die Tasten Wiedergabe/Pause, Weiter, Zurück haben im TV SoundConnect Modus keine Funktion.

▶Verwenden der Bluetooth POWER On Funktion

Die Bluetooth POWER On Funktion steht zur Verfügung, nachdem Sie die Soundbar an ein Bluetooth fähiges Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.

2. Drücken Sie die Bluetooth POWER Tasten des Soundbar und der Fernbedienung. "ON/OFF-BLUETOOTH POWER" erscheint auf dem Soundbar Display.

3. ON-BLUETOOTH POWER : Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder abschalten.

4. OFF-BLUETOOTH POWER : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten.

- Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt gekommen sind.

USB

Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

USB port

Anzeige USB

1. Schließen Sie das USB-Gerät an den USB-Anschluss auf der Rückseite des Geräts an.

2. Drücken Sie die (→Taste auf dem oberen Bedienfeld des Hauptgeräts oder die →(SOURCE) Taste auf der Fernbedienung, um den USB-Modus auszuwählen.

3. Auf dem Bildschirm wird USB angezeigt.

4. Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.

5. Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 25 Minuten kein USB-Gerät angeschlossen wurde.

▶ Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

• Wenn die Länge eines Datei- oder Ordnemamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem Display der Soundbar angezeigt.
• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.
• Die Dateisysteme FAT16 und FAT32 werden unterstützt.

-Das NTFS-Dateisystem wird nicht unterstützt.

- Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten.

• Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.
• PTP-Protokolle für Digitalkameras werden nicht unterstützt.
• Das USB-Gerät nicht während der Dateiübertragung abtrennen.
• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.
• Externe Festplatten werden nicht unterstützt.
• Mobiltelefone werden nicht unterstützt.
• Kompatibilitätsliste:

Format	Codec	Abtastfrequenzen	Bitrate
*.mp3	MPEG 1 Layer2	16KHz ~ 48KHz	80kbps~320kbps
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5Layer3
*.wma	Wave_Formal_MSAudio1		56kbps~128kbps
	Wave_Formal_MSAudio2
*.aac	AAC	16KHz ~ 96KHz	48kbps~320kbps
	AAC·LC		128kbps~192kbps
	HE-AAC 24KHz ~ 96KHz 48kbps~64kbps
*.wav	-	16KHz ~ 48KHz	Bis zu 3000 kbps
*.ogg	OGG 1.1.0 50kbps~500kbps
*.flac	FLAC 1.1.0,FLAC 1.2.1	16KHz ~ 96KHz Bis zu 3000 kbps

SOFTWARE AKTUALISIERUNG

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

- Das Gerät verfügt über eine DUAL BOOT Funktion. Wenn die Aktualisierung der Firmware fehlschlägt, können Sie die Aktualisierung der Firmware wiederholen.

- Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.

- Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind.

- Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.

- Beim Zurücksetzen werden alle Einstellungen auf Ihre Werkseinstellungen zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware-Aktualisierung ebenfalls die Subwoofer-Verbindung zurückgesetzt wird. Wenn nach dem Zurücksetzen die Verbindung zum Subwoofer nicht automatisch wieder hergestellt wird, führen Sie bitte die Schritte auf Seite 14 durch. Falls das Update der Firmware fehlschlägt, empfehlen wir, das USB-Gerät im FAT16 Format zu formatieren und das Update erneut zu versuchen.

- Nachdem das Software-Update abgeschlossen ist, das Gerät ausschalten und die (▶II) Taste auf der Fernbedienung für mehr als 5 Sekunden gedrückt halten. "INIT" erscheint auf dem Bildschirm und das Gerät wird ausgeschaltet. Das Update ist abgeschlossen.

- Formatieren Sie das USB-Gerät nicht im NTFS Format. Das NTFS Dateisystem wird vom Soundbar nicht unterstützt.

- Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.
• Ist der Netzstecker an eine Steckdose angeschlossen?	→ Schließen Sie den Netzstecker an die Steckdose

Das Gerät reagiert nicht auf das Drücken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?	→ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.
Wurde das Gerät auf stumm geschalten?Ist die Lautstärke auf minimal eingestellt?	→ Drücken Sie die (Mute) Taste, um die Funktion z deaktivieren.→ Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.
Sind die Batterien leer?Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	→ Legen Sie neue Batterien ein.→ Näher an das Gerät heranrücken.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.
Wird TV SoundConnect von Ihrem Fernsehgerät unterstützt?Verfügen Sie über die neueste Firmware Version?Tritt ein Fehler beim Verbindungsaufbau auf?Setzen Sie den TV MODE zurück und stellen Sie erneut eine Verbindung her.	→ TV SoundConnect wird von bestimmten Samsun Fernsehgeräten unterstützt, die nach 2012 auf den Markt gekommen sind. Prüfen Sie, ob Ihr Fernsehgerät TV SoundConnect unterstützt.Aktualisieren Sie die Firmware Ihres Fernsehgerätauf die neueste Version.Setzen Sie sich mit dem Samsung Kundendienst Verbindung.Drücken Sie die Taste für 5 Sekunden, um die TV SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.
• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen.	→ Versuchen Sie, den Subwoofer erneut anzuschlie (Siehe Seite 14)

Der Subwoofer dröhnt und vibriert merklich.
Versuchen Sie die Vibrationen des Subwoofers einzustellen.	→ Drücken Sie die WOOFER Taste auf Ihrer Fernbedienung, um die Lautstärke des Subwoofers (zwischen SW-12 und SW+6) einzustellen. (Siehe Seite 9).

ANHANG

TECHNISCHE DATEN

Modellbezeichnung	HW-J470
ALLGEMEIN	USB 5 V / 0,5 A
	Gewicht	Haupteinheit 1,6 kg
		Subwoofer 4,6 kg
		Surround-Lautsprecher 0,31 kg
		Hinten (Surround) AMP (SWA-7000S)	0,74 kg
	Abmessungen (B x H x T)	Haupteinheit 957,5 x 59,5 x 66,5 mm
		Subwoofer 179 x 361 x 299,5 mm
		Surround-Lautsprecher 95 x 116,4 x 74 mm
		Hinten (Surround) AMP (SWA-7000S)	50,0 x 200,0 x 132 mm
	Betriebstemperatur +5 °C bis +35 °C
	Zulässige Luftfeuchtigkeit 10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Haupteinheit	2 x 80W/Kanal, 3 Ohm, THD=10 %, 1 KHz
		Subwoofer 140W, 3 OHM, THD = 10%, 100Hz
		Hinten(SWA-7000S)	2 x 80W/Kanal, 3 Ohm, THD=10 %, 1 KHz
	Signal-Rausch-Verhältnis (analoger Eingang) 65 dB		dB
	Kanaltrennung (1kHz) 65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES (Audio Engineering Society).
* Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

-Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen.

※Bekanntmachung zu Open Source Lizenzen

• Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com
• Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung. ([e-mail]).

CE!

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Area Contact Centre 📞 Web Site
■Europe
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Area Contact Centre 📞 Web Site
LUXEMBURG	261 03 710	www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lw/support
ESTONIA 800-7267 www.samsung.com/ee/support

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Manuale utente

Wireless Audio - Soundbar
