INSTRUKCJA OBSŁUGI HWJ470 SAMSUNG

Wyobraź sobie możliwości

Dziękujemy za zakup produktu firmy Samsung. Aby uzyskać bardziej kompletny serwis, należy zarejestrować produkt pod adresem www.samsung.com/register

CHARAKTERYSTYKA

TV SoundConnect

Funkcja TV SoundConnect umożliwia słuchanie dźwięku z telewizora na zestawie Soundbar przez połączenie Bluetooth, a także regulację dźwięku.

HDMI

Interfejs HDMI umożliwia równoczesne przesyłanie sygnału obrazu i dźwięku oraz oferuje bardziej wyraźny obraz. Urządzenie jest również wyposażone w funkcję ARC, która umożliwia słuchanie dźwięku z telewizora przez HDMI za pomocą zestawu Soundbar przez kabel HDMI. Funkcja ta jest dostępna tylko po podłączeniu urządzenia do telewizora obsługującego technologię ARC.

Bezprzewodowy subwoofer/SWA-7000S, moduł bezprzewodowy

Moduł bezprzewodowy firmy Samsung umożliwia pozbycie się przewodów łączących urządzenie główne z subwooferem/modułem SWA-7000S. Zamiast tego subwoofer/moduł SWA-7000S łączy się z kompaktowym modułem bezprzewodowym, komunikującym się z urządzeniem głównym.

Wielofunkcyjny pilot

Jednym naciśnięciem przycisku na dołączonym pilocie można sterować różnymi operacjami.

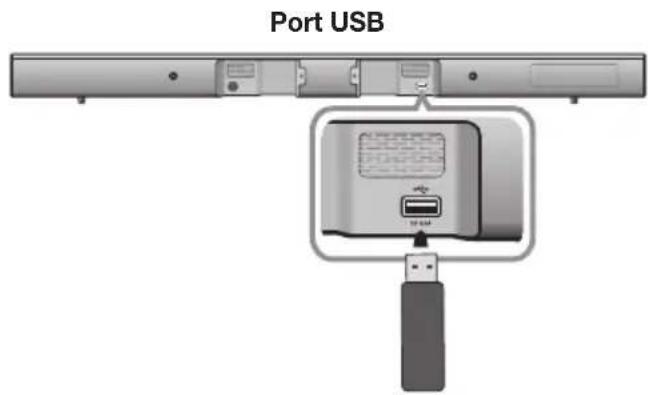

Obsługa hosta USB

Możesz podłączyć i odtwarzać pliki muzyczne z zewnętrznych urządzeń pamięci masowej USB, takich jak odtwarzacze MP3, pamięć Flash USB, itp. za pomocą funkcji USB HOST systemu Soundbar.

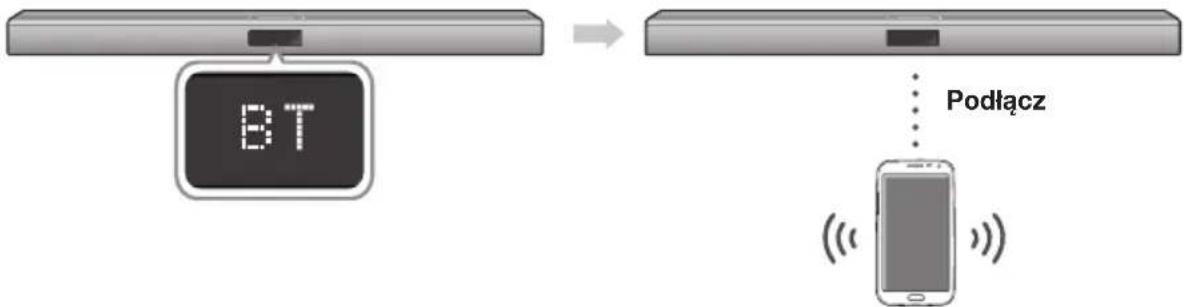

Funkcja Bluetooth

Podłączając urządzenie Bluetooth do systemu Soundbar można odtwarzać utwory muzyczne z wysokiej jakości dźwiękiem stereofonicznym bezprzewodowo!

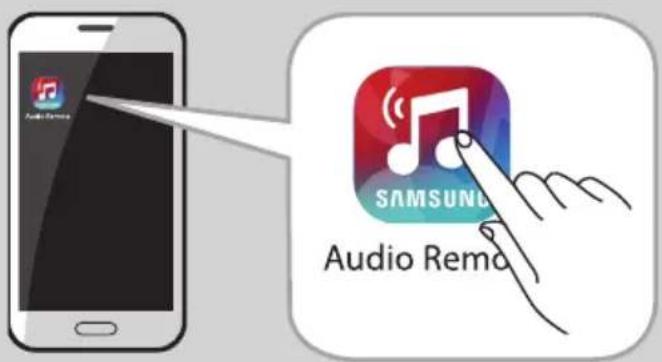

Korzystanie z aplikacji Samsung Audio Remote

Aby sterować produktem przy użyciu inteligentnego urządzenia za pośrednictwem aplikacji Samsung Audio Remote, należy najpierw pobrać aplikację ze sklepu Google Play.

LICENCJI

Wyprodukowano na licencji Dolby Laboratories. Symbol Dolby i podwójne D są znakami towarowymi firmy Dolby Laboratories.

Informacje dotyczące patentów DTS można znaleźć na stronie: http://patents.dts.com. Wyprodukowano na licencji DTS Licensing Limited. DTS, jego graficzny symbol, & DTS i symbol łącznie, to zastrzeżone znaki towarowe, a DTS 2.0 Channel to znak towarowy firmy DTS Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.

HDMI

Wyrażenia HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI to znaki towarowe lub zarejestrowane znaki towarowe firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKÓWANEMU PERSONELOWI SERWISU.

PRZESTROGA

RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM. NIE OTWIERAĆ

Ten symbol oznacza, że wewnątrz urządzenia występuje wysokie napięcie elektryczne, które może spowodować porażenie elektryczne lub obrażenia ciała.

Ten symbol oznacza obecność ważnych instrukcji towarzyszących produktowi.

OSTRZEŻENIE: Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA : ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

PRZESTROGA

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chłapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

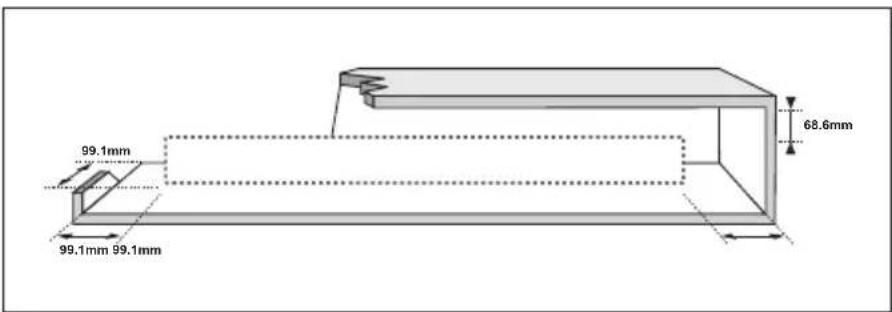

ŚRODKI OSTROŻNOŚCI

Należy upewnić się, że źródło zasilania prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy klaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

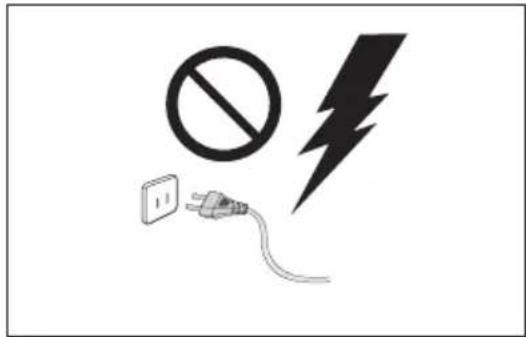

Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

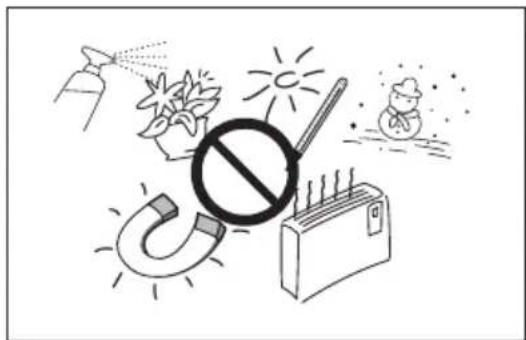

Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym.

Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

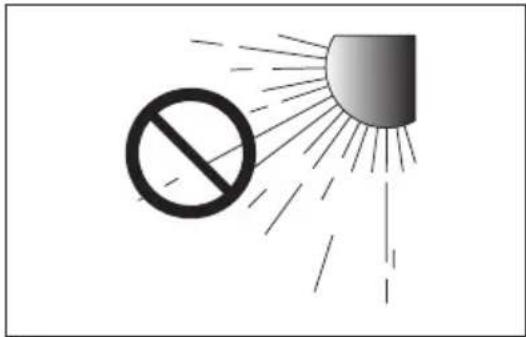

Jednostki nie należy wystawiać bezpośrednio na promienie słońca lub inne źródła ciepła.

Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

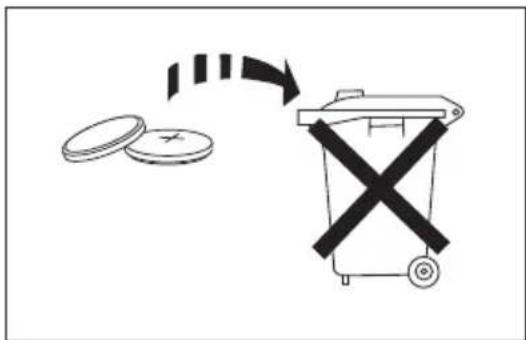

Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Ostrzeżenie, aby nie narażać baterii (zainstalowany pakiet baterii lub baterie) na działanie nadmiernego ciepła takiego jak światło słoneczne, ogień itp. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. Niebezpieczeństwo wybuchu w przypadku niewłaściwegołożenia baterii. Baterie należy wymieniać tylko na baterie tego samego typu lub ich odpowiedniki.

SPIS TREŚCI

2 CHARAKTERYSTYKA

2 Charakterystyka

3 informacje dotyczące bezpieczeństwa

6 Co zostało dostarczone

7 OPISY

7 Panel górny/przedni
8 Panel Tylny
9 pilot

11 INSTALACJA

11 Montowanie wspornika ściennego
11 Środki ostrożności przy instalacji
12 Montaż uchwytu bez korzystania z Instrukcji instalacji uchwytu ściennego
13 Demontaż listwy Soundbar z uchwytów ściennych

14 ZŁĄCZA

14 Podłączanie subwoofera i modułu SWA-7000S do głównego urządzenia.

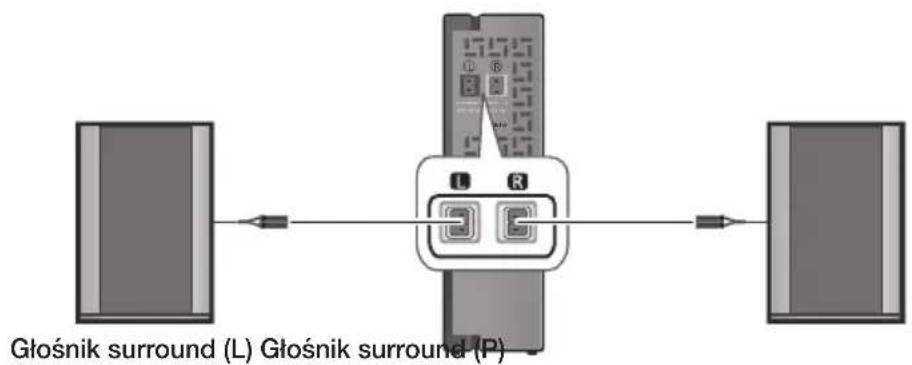

15 Podłączanie głośników surround

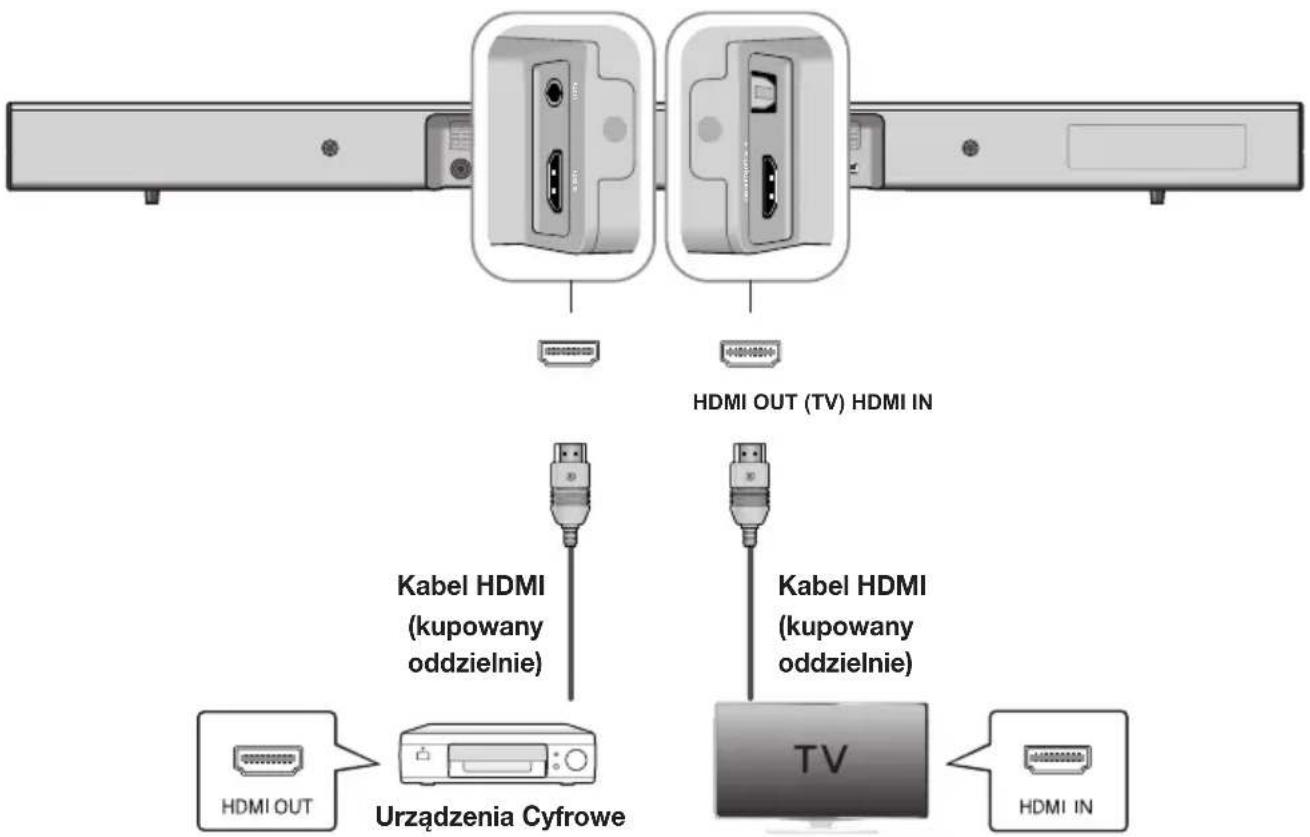

16 Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI

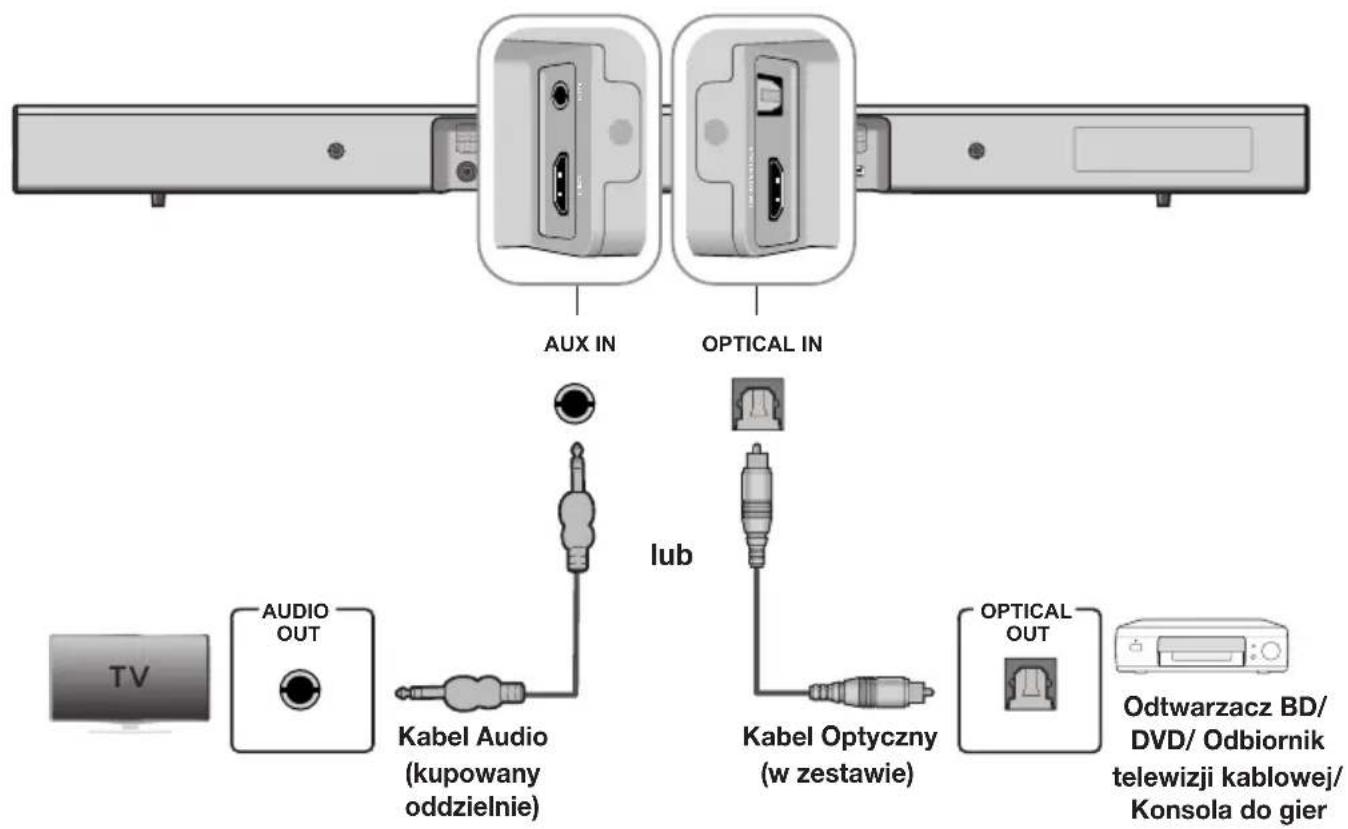

17 Podłączanie urządzenia zewnętrznego przy użyciu przewodu Audio (analogowego) lub Optycznego (cyfrowego)

18 FUNKCJE

18 Tryb wejścia
18 ARC (HDMI OUT)
19 Bluetooth
21 KORZYSTANIE Z APLIKACJI SAMSUNG AUDIO REMOTE
22 TV SoundConnect
23 USB

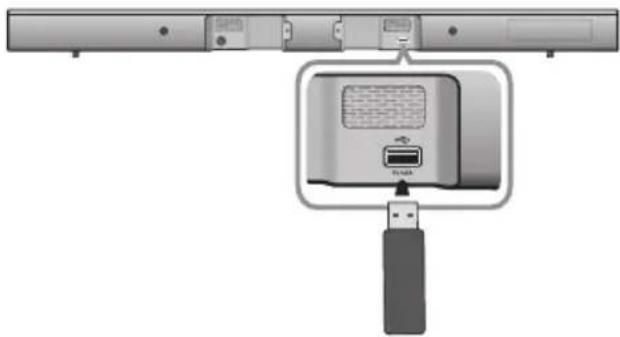

24 Aktualizacja oprogramowania

25 ROZWIAZYWANIE PROBLEMÓW

26 DODATEK

26 Dane techniczne

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:

(a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
(b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

- Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

CO ZOSTAŁO DOSTARCZONE

PRZED PRZECZYTANIEM TEJ INSTRUKCJI OBSŁUGI

Przed przeczytaniem instrukcji obsługi, należy zapoznać się z następującymi pojęciami.

▶Symbole używane w instrukcji

Symbol	Termin Definicja
	Przestroga	Dotyczy sytuacji, w których funkcja nie działa lub ustawienia mogą zostać anulowane.
	Uwaga	Dotyczy wskazówek lub instrukcji na stronie, pomagających w obsłudze każdej funkcji.

▶Instrukcja bezpieczeństwa i rozwiązywanie problemów

1) Przed użyciem tego produktu należy zapoznać się z Instrukcjami dotyczącymi bezpieczeństwa. (Patrz strona 3)
2) Jeśli wystąpi problem, należy sprawdzić rozdział Rozwiązywanie problemów. (Patrz strona 25)

Sprawdź, czy dostarczono wszystkie akcesoria przedstawione poniżej.

Pilot/baterie / Bateria litowa (3V : CR2032)

Przewód Zasilania: 3EA

Zasilacz prądu stałego

Przewód optyczny

(Uchwyt ścienny L: 1EA)

(Uchwyt scienny P: 1EA)

Przewód USB Instrukcja Obsługi Wspornik Ścienny

Śruba uchwytu 1: 2EA Śruba uchwytu 2: 2EA

Instrukcja instalacji uchwytu ściennego

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji.
• Używając specjalnego kabla USB, można podłączyć do jednostki zewnętrzne urządzenia USB.

▶ Części głośnika

Głośnik surround : 2EA Subwoofer Przewód głośnikowy : 2EA

Bezprzewodowy moduł odbiornika (SWA-7000S)

OPISY

PANEL GÓRNY/PRZEDNI

POL

Przycisk (Zasilanie) Włączanie/wyłączanie zasilania. VOL. -/+ Steruje poziomem głośności. Wartość numeryczna poziomu głośności pojawia się na wyświetlaczu panelu przedniego. Wyświetlacz Przycisk (Źródło)

Wyświetla bieżący słuchania.

- Jeśli nie wystąpią żadne dane wejściowe z urządzenia lub pilota przez 25 sekund, wyświetlacz wygaśnie automatycznie.

Umożliwia wybranie wejścia D.IN, AUX, HDMI, BT, TV, USB.

- Naciśnięcie i przytrzymanie przycisku (Żródło) przez ponad 3 sekundy przy włączonym urządzeniu skonfiguruje przycisk tak, aby działat jak przycisk (Wyciszenie). Aby anulować konfigurację przycisku (Wyciszenie), ponownie naciśnij przycisk (Żródło) i przytrzymaj przez ponad 3 sekundy.

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.
• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora.

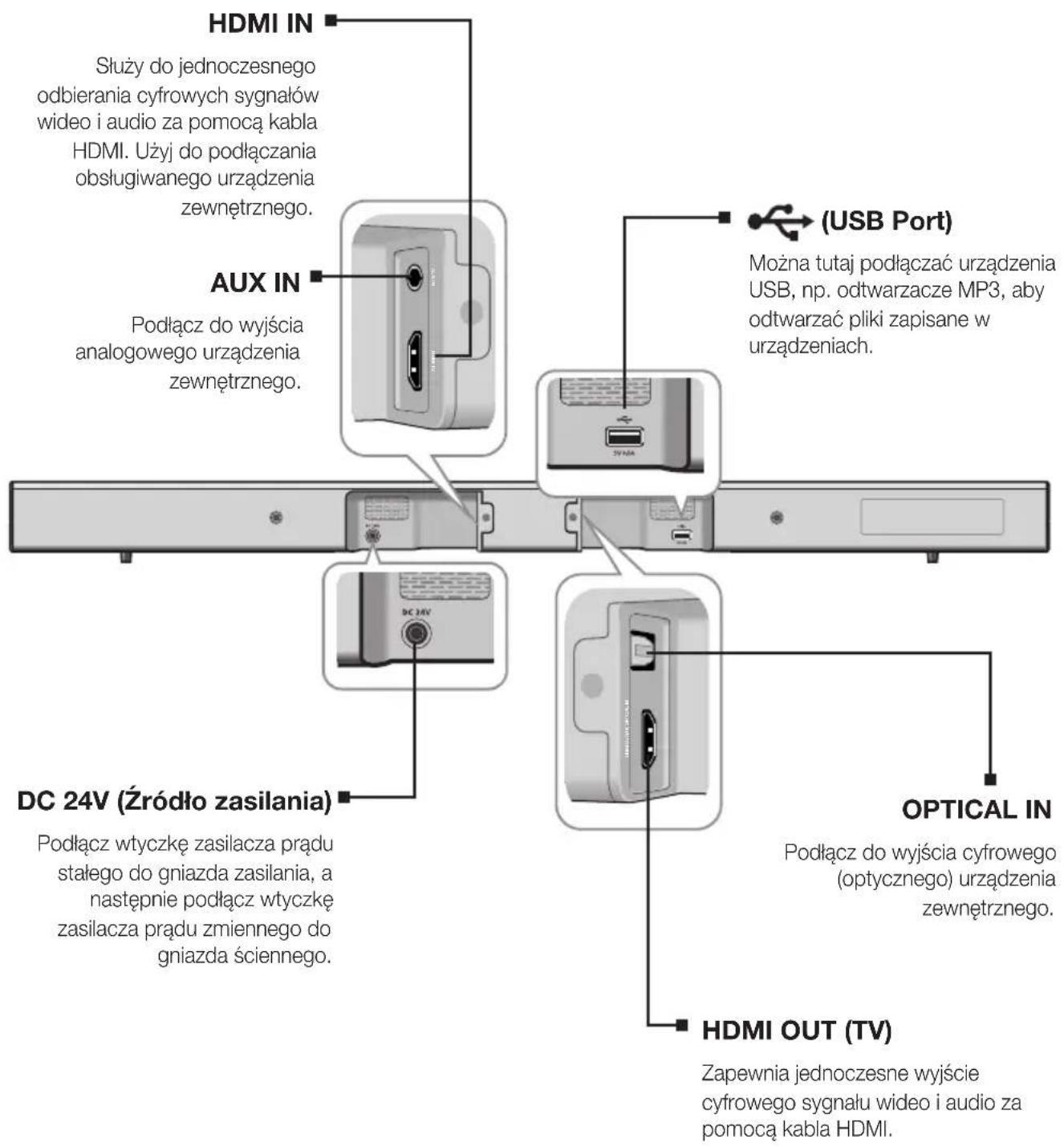

PANEL TYLNY

HDMI IN Służy do jednoczesnego odbierania cyfrowych sygnałów wideo i audio za pomocą kabla HDMI. Użyj do podłączania obsługowanego urządzenia zewnętrznego. AUX IN Podłącz do wyjścia analogowego urządzenia zewnętrznego. DC 24V (Źródło zasilania) Podłącz wtyczkę zasilacza prądu stałego do gniazda zasilania, a następnie podłącz wtyczkę zasilacza prądu zmiennego do gniazda ściennego. OPTICAL IN Podłącz do wyjścia cyfrowego (optycznego) urządzenia zewnętrznego. HDMI OUT (TV) Zapewnia jednoczesne wyjście cyfrowego sygnału wideo i audio za pomocą kabla HDMI.

• Podczas odłączania kabla zasilania zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij kabla.
• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną wykonane połączenia pomiędzy wszystkimi podzespołami.

PILOT

PRZYCISKI I FUNKCJE PILOTA

SOURCE VOL SURR. SURR. SOUND LEVEL MODE CONTROL Bluetooth WOOFER AUTO POWER POWER SAMSUNG

SOURCE

Naciśnij, aby wybrać źródło podłączone do zestawu Soundbar.

MUTE

Naciskając ten przycisk można zmniejszyć głośność do 0.

Ponowne naciśnięcie przywraca dźwięk na poprzednim poziomie głośności.

REPEAT

Funkcję REPEAT można ustawić podczas odtwarzania muzyki z napędu USB.

OFF-REPEAT : Anuluje powtarzanie odtwarzania.

TRACK-REPEAT : Powtarzanie odtwarzania utworu.

ALL-REPEAT : Powtarzanie odtwarzania wszystkich ścieżek.

RANDOM-REPEAT : Odtwarza pliki w kolejności losowej. (Utwór, który już został odtworzony, może zostać odtworzony ponownie.)

Przejście do Przodu

Jeśli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku ▶▶I spowoduje wybranie następnego pliku.

SOUND CONTROL

Naciśnij, aby wybrać TREBLE (TONY WYSOKIE), BASS (TONY NISKIE) lub AUDIO SYNC (SYNCHR. DŻWIĘKU). Następnie, przy użyciu przycisków I◄◄, ►►I ustaw głośność tonów wysokich lub niskich od -6 do +6.

Jeśli listwa Soundbar jest podłączona do telewizora cyfrowego i obraz wideo nie jest zsynchronizowany z dźwiękiem, można je zsynchronizować za pomocą przycisku SOUND CONTROL (STEROWANIE DŻWIĘKIEM). Za pomocą przycisków ◀◀,▶◀ I można wybrać opóźnienie dźwięku z zakresu od 0 ms do 300 ms. W trybie USB, TV lub BT funkcja Audio Sync (Synchr. dźwięku) może nie działać.

Naciśnij i przytrzymaj przycisk SOUND CONTROL (STEROWANIE DŻWIĘKIEM) przez ok. 5 sekund, aby dostosować dźwięk dla każdego pasma częstotliwości. Do wyboru dostępne są opcje 150Hz, 300Hz, 600Hz, 1,2 KHz, 2,5 KHz, 5 KHz oraz 10 KHz, a dla każdej z tych opcji można wybrać ustawienie w zakresie od -6 do +6.

AUTO POWER

Automatyczne włączanie zasilania: Synchronizuje listwę Soundbar z podłączonym źródłem optycznym przez gniazdo optyczne, aby włączała się automatycznie w momencie włączenia telewizora.

(Automatyczne włączanie zasilania: Domyślnie WYŁ., WŁ. — Anynet+ / WYŁ. — włączanie zasilania lub WYŁ. — Anynet+ / WŁ. — włączanie zasilania).

Funkcja Anynet+ umożliwia obsługę listwy Soundbar za pomocą pilota telewizora firmy Samsung obsługującego tę funkcję.

Listwę Soundbar należy podłączyć do telewizora przy użyciu przewodu HDMI.

* Anynet+: Naciśnij przycisk AUTO POWER, aby włączyć lub wyłączyć funkcję Anynet+.

WOOFER

Umożliwia regulację głośności subwoofera.

Naciśnij przycisk Woofer, a następnie naciskając przyciski ◀◀,▶◀ zwiększaj lub zmniejszaj głośność subwoofera. Do wyboru dostępne są różne wartości SW (-12, -6,-5,-4,-3,-2, -1,0,+1,+2,+3,+4,+5,+6).

• Soundbar to nazwa własna produktu firmy Samsung.
• Telewizor można obsługiwać za pomocą pilota telewizora.

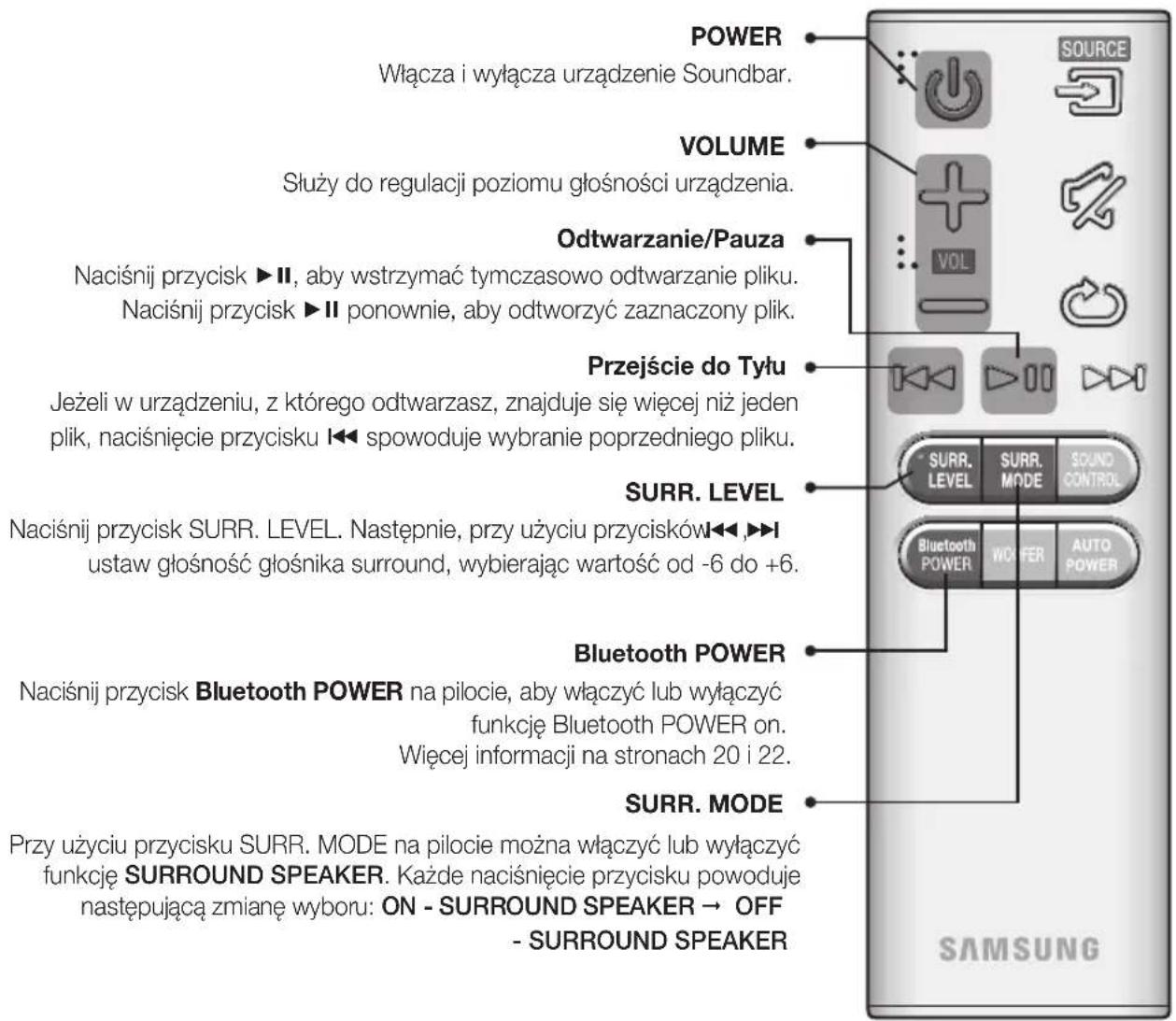

POWER Włącza i wyłącza urządzenie Soundbar. VOLUME Służy do regulacji poziomu głośności urządzenia. Odtwarzanie/Pauza Naciśnij przycisk ▶II, aby wstrzymać tymczasowo odtwarzanie pliku. Naciśnij przycisk ▶II ponownie, aby odtworzyć zaznaczony plik. Przejście do Tyłu Jeżeli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku I◀ spowoduje wybranie poprzedniego pliku. SURR. LEVEL Naciśnij przycisk SURR. LEVEL. Następnie, przy użyciu przycisków◀,▶I ustaw głośność głośnika surround, wybierając wartość od -6 do +6. Bluetooth POWER Naciśnij przycisk Bluetooth POWER na pilocie, aby włączyć lub wyłączyć funkcję Bluetooth POWER on. Więcej informacji na stronach 20 i 22. SURR. MODE Przy użyciu przycisku SURR. MODE na pilocie można włączyć lub wyłączyć funkcję SURROUND SPEAKER. Każde naciśnięcie przycisku powoduje następującą zmianę wyboru: ON - SURROUND SPEAKER → OFF - SURROUND SPEAKER SOURCE VOL SURR. LEVEL SURR. MODE SOUND CONTROL Bluetooth POWER WOJFER AUTO POWER SAMSUNG

▶ Wkładanie baterii do pilota

1. Przy użyciu odpowiedniej monety obróć pokrywę komory baterii pilota w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zdjęć, jak pokazano na powyższym rysunku.

2. Włóż baterię litową 3V. Należy ją włożyć tak, aby biegun dodatni (+) był skierowany do góry Założ pokrywę na komorę baterii tak, aby znaki '●' znajdowały się tuż obok siebie, jak pokazano na powyższym rysunku.

3. Przy użyciu odpowiedniej monety obróć maksymalnie pokrywę komory baterii pilota w prawo, aż zostanie zablokowana.

INSTALACJA

MONTOWANIE WSPORNIKA ŚCIENNEGO

Wspornik ścienny służy do montowania tego urządzenia na ścianie.

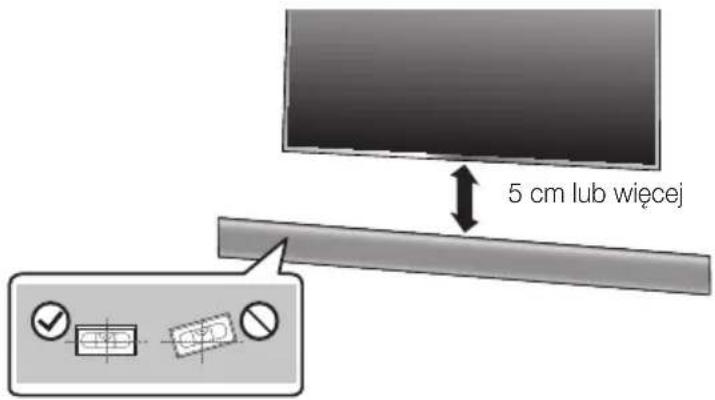

Środki ostrożności przy instalacji

- Należy montować wyłącznie na pionowych ścianach.

• Do instalacji unikać miejsc wysokiej temperatury i wilgotności w przeciwnym razie ściana może nie utzymać urządzenia.
• Należy sprawdzić nośność ściany. Jeśli ściana nie jest wystarczająco mocna, aby udźwignąć urządzenie, należy ją wzmocnić lub zainstalować urządzenie na innej ścianie, która może udźwignąć ciężar urządzenia.
• Należy zakupić i zastosować wkręty mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.). W miarę możliwości należy zamontować wkręty wsporcze w kołkach w ścianie.
• Należy zakupić odpowiednie wkręty zależnie od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar.

-Średnica : M5

-Długość : zalecane L 35 mm lub dłuższe

• Podłączyć przewody z urządzenia do urządzeń zewnętrznych przed zamontowaniem urządzenia na ścianie.
• Pamiętaj, aby wyłączyć jednostkę przed instalacją i odłączyć ją od gniazdka zasilania. W przeciwnym razie mogłoby dojść do porażenia prądem elektrycznym.

5 cm lub więcej

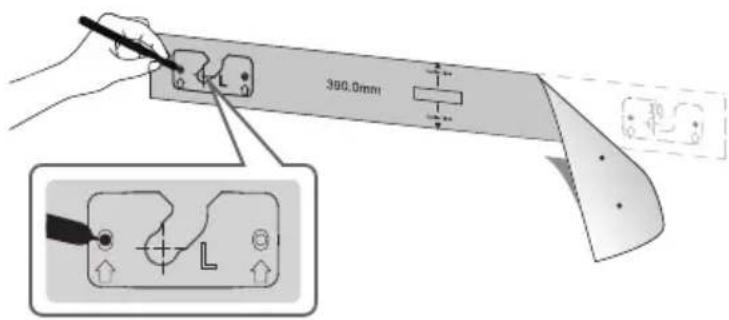

1. Umieść szablon montażowy na powierzchni ściany.

2. Szablon musi gładko przylegać do ściany.

3. Jeśli na ścianie zamontowany jest telewizor, montaż należy wykonać co najmniej 5 cm pod telewizorem.

390.0mm

1. Zaznacz miejsca, w których śruby zostaną wkręcone w ścianę, a następnie zdejmij szablon. Następnie wywierć otwory na śruby przy użyciu wiertła o odpowiednim rozmiarze.

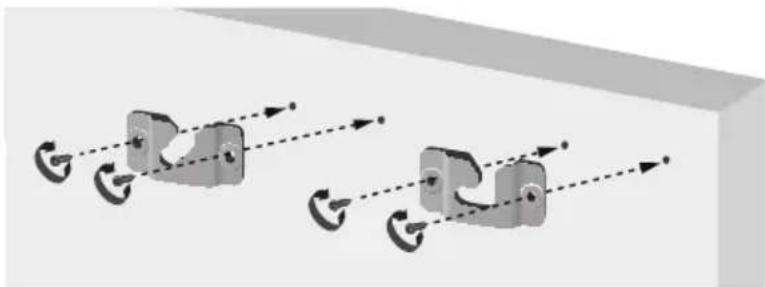

1. Przymocuj uchwyty ścienne, przykręcając śruby w zaznaczonych miejscach.

- Uchwyt lewy i prawy różnią się kształtem. Upewnij się, że są prawidłowo umieszczone.

Montaż listwy Soundbar na ścianie

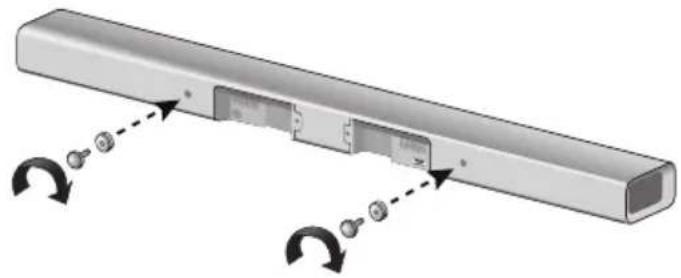

1. Przykręć uchwyt wkładając dwie śruby w otwory z tyłu głównej części listwy Soundbar, jedną z lewej strony, a drugą z prawej.
2. Dopasuj śruby uchwytu z tyłu listwy Soundbar do rowków w uchwycie ściennym. W celu bezpiecznego montażu śruby uchwytu należy wcisnąć do samego końca otworów.

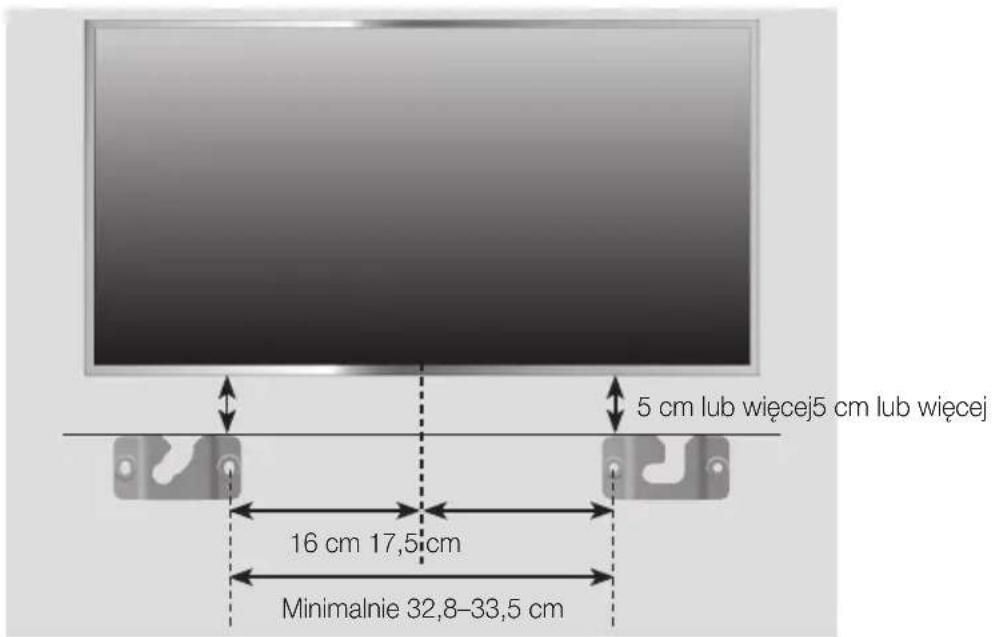

MONTAŻ UCHWYTU BEZ KORZYSTANIA Z INSTRUKCJI INSTALACJI UCHWYTU ŚCIENNEGO

5 cm lub więcej5 cm lub więcej 16 cm 17,5 cm Minimalnie 32,8–33,5 cm

1. Umieść uchwyt Wall Mount L na żądanej powierzchni ściany, utrzymując go równolegle do podłogi, jak przedstawiono na poprzedniej stronie. Zaznacz na ścianie miejsca otworów na śruby. W zaznaczonych miejscach wywierć otwory na śruby.

2. Wyrównaj otwory na śruby w uchwycie Wall Mount L z otworami na śruby w ścianie, a następnie przykręć jedną śrubę przełożoną przez otwór z jego prawej strony. Dokręć śrubę, aż zostanie odpowiednio zamocowana w ścianie.

3. Umieść uchwyt Wall Mount R na żądanej powierzchni ściany, utrzymując go równolegle do podłogi i tak, aby był wyrównany z uchwytem Wall Mount L, jak przedstawiono na poprzedniej stronie. Zaznacz na ścianie miejsca otworów na śruby. W zaznaczonych miejscach wywierć otwory na śruby.

4. Wyrównaj otwory na śruby w uchwycie Wall Mount R z otworami na śruby w ścianie, a następnie przykręć jedną śrubę przełożoną przez otwór z jego prawej strony. Dokręć śrubę, aż zostanie odpowiednio zamocowana w ścianie.

- Jeśli uchwyty ścienne są mocowane pod telewizorem, należy je zamontować co najmniej 5 cm poniżej telewizora i wyrównać względem środka telewizora, jak przedstawiono na poprzedniej stronie.

1. Włóż śruby przez pozostałe otwory i je wkręć.

DEMONTAŻ LISTWY SOUNDBAR Z UCHWYTÓW ŚCIENNYCH

1. Pociągnij listwę Soundbar w góre, jak pokazano na rysunku, aby ją zdjąć z uchwytu ściennego.

Demontaż listwy Soundbar z uchwytu ściennego

• Nie należy zawieszać się na zamontowanym urządzeniu i należy unikać jego uderzania oraz upuszczania.
• Zamocuj urządzenie solidnie na ścianie tak, aby nie spadło. Upadek urządzenia może doprowadzić do obrażeń ciała użytkownika lub uszkodzenia produktu.
• Po zainstalowaniu urządzenia na ścianie należy się upewnić, że nie istnieje możliwość pociągnięcia kabli połączeniowych przez dzieci.
• Aby zapewnić optymalne działanie urządzenia zamontowanego na ścianie, system głośników należy zamontować co najmniej 5 cm pod telewizorem, jeśli jest on także zamontowany na tej ścianie.
• Ze względów bezpieczeństwa, jeśli urządzenie nie jest zamontowane na ścianie, należy je umieścić na wytrzymalej, płaskiej powierzchni, nie stwarzającej ryzyka spadnięcia.

ZŁĄCZA

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wykonane wszystkie połączenia pomiędzy komponentami.
• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

PODŁĄCZANIE SUBWOOFERA I MODUŁU SWA-7000S DO GŁÓWNEGO URZĄDZENIA

AUTOMATYCZNE PODŁĄCZANIE SUBWOOFERA I MODUŁU SWA-7000S

Identyfikatory połączenia modułu bezprzewodowego SWA-7000S i subwoofer są ustawione fabrycznie. Subwoofer i moduł SWA-7000S powinny nawiązać połączenie (bezprzewodowo) z głównym urządzeniem automatycznie po ich włączeniu.

- Po pomyślnym połączeniu subwoofera i modułu SWA-7000S niebieskie diody LED wskaźników połączenia na subwooferze i module SWA-7000S przestaną migać.

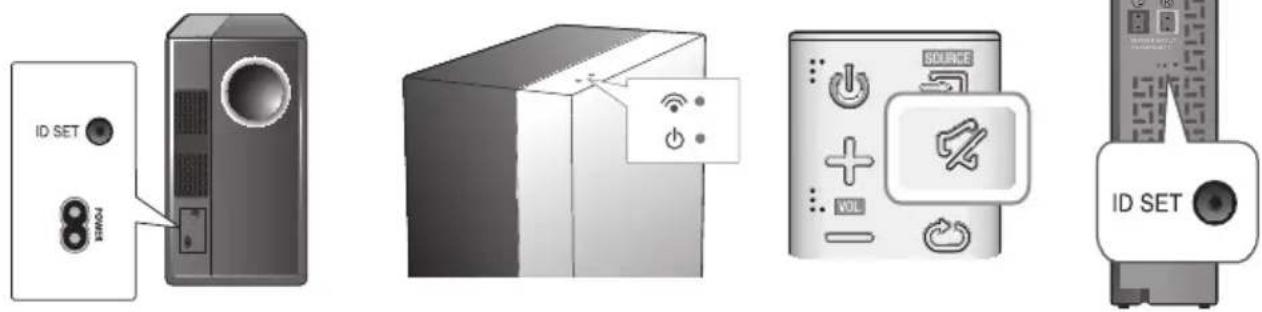

REÇZNE PODŁĄCZANIE SUBWOOFERA I MODUŁU SWA-7000S

Jeśli niebieskie diody LED nie przestaną migać po włączeniu urządzenia głównego, subwoofera i modułu SWA-7000S, resetuj identyfikator połączenia zgodnie z poniżej opisaną procedurą.

ID SET

1. Podłącz przewody zasilania urządzenia głównego, subwoofera i modułu SWA-7000S do gniazda zasilania prądem zmiennym.
2. Naciskaj przycisk ID SET z tyłu subwoofera i modułu SWA-7000S małym przedmiotem z ostrą końcówką przez 5 sekund.

- Wskaźnik CZUWANIA zostanie wyłączony i zacznie szybko migać wskaźnik POŁĄCZENIA (niebieska dioda LED).

1. Gdy urządzenie główne jest wyłączone (w trybie CZUWANIA), naciśnij przycisk (Wyciszenie) na pilocie i przytrzymaj przez 5 sekund.
2. Komunikat ID SET zostanie wyświetlony na ekranie listwy Soundbar.

3. Aby sfinalizować połączenie, włącz zasilanie urządzenia głównego w czasie migania niebieskich diod LED subwoofera i modułu SWA-7000S.

4. Powinno następnie zostać nawiązane połączenie między głównym urządzeniem, subwooferem i modułem SWA-7000S.

5. Wskaźniki połączenia (niebieskie diody LED) na subwooferze i module SWA-7000S powinny świecić się ciągłym światłem. Nie powinny migać.
6. Jeśli wskaźniki połączenia nie świecą się ciągłym, niebieskim światłem, oznacza to, że połączenie nie zostało pomyślnie nawiązane. Wyłącz urządzenie główne i rozpocznij ponownie od kroku 2.

- Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

- Jeśli urządzenie główne jest wyłączone, bezprzewodowy subwoofer pozostaje w trybie gotowości i u góry zaświeci dioda STANDBY, po tym jak wskaźnik połączenia (niebieska dioda LED) zamiga przez 30 sekund.

- Jeśli w pobliżu listwy Soundbar korzystasz z urządzenia, które używa tej samej częstotliwości (2,4GHz/5GHz) co listwa Soundbar, mogą wystąpić zakłócenia dźwięku.

- Maksymalna odległość transmisji sygnału bezprzewodowego z głównego urządzenia do subwoofera oraz z głównego urządzenia do modułu SWA-7000S wynosi około 10 m, jednak może ona się różnić w zależności od środowiska pracy. Jeśli między urządzeniem głównym a bezprzewodowym subwooferem lub urządzeniem głównym a modułem SWA-7000S znajduje się zbrojona betonowa lub metalowa ściana, system może nie działać, ponieważ sygnał bezprzewodowy nie przechodzi przez metal.

- Jeśli urządzenie główne nie uzyska połączenia bezprzewodowego, wykonaj kroki 1–5 z poprzedniej strony, aby spróbować ponownie ustanowić połączenie urządzenia głównego z bezprzewodowym subwooferem oraz modułem SWA-7000S.

- Bezprzewodowy subwoofer oraz moduł SWA-7000S posiadają wbudowaną antenę bezprzewodowego odbioru. Oba urządzenia należy trzymać z dała od wody i wilgoci.

- Aby osiągnąć optymalną jakość dźwięku, należy sprawdzić, czy obszar dookoła bezprzewodowego subwoofera i modułu SWA-7000S jest wolny od jakichkolwiek przeszkód.

PODŁĄCZANIE GŁOŚNIKÓW SURROUND

Bezprzewodowy moduł odbioru

- Ustaw te głośniki z boku miejsca słuchania. W przypadku braku wystarczającego miejsca ustaw głośniki tak, aby były skierowane przodem do siebie. Ustaw je w odległości około 60–90 cm powyżej ucha i skieruj nieznacznie w dół.

- Głośniki surround należy podłączyć do bezprzewodowego modułu odbioru.

- Każdy głośnik ma kolorową etykietę z tyłu lub na spodzie. Każdy przewód ma jednokolorowy pasek przy końcu. Należy kolorystycznie dopasować pasek na każdym przewodzie do etykiety głośnika, a następnie podłączyć przewód do głośnika.

PODŁĄCZANIE URZĄDZENIA ZEWNETRZNEGO ZA POMOĆĄ PRZEWODU HDMI

HDMI to standardowy cyfrowy interfejs służący do łączenia takich urządzeń jak telewizor, rzutniki, odtwarzacze DVD, odtwarzacze Blu-ray, przystawki STB i inne.

Przewód HDMI zapobiega ewentualnym zakłóceniom sygnału spowodowanym konwersji na sygnał analogowy i zachowuje jakość obrazu wideo i dźwięku oryginalnego źródła cyfrowego.

HDMI OUT (TV) HDMI IN Kabel HDMI (kupowany oddzielnie) Kabel HDMI (kupowany oddzielnie) HDMI OUT Urządzenia Cyfrowe TV HDMI IN

HDMI IN

Podłącz przewód HDMI (kupowany oddzielnie) z gniazda HDMI IN z tyłu urządzenia do gniazda HDMI OUT w urządzeniu cyfrowym.

oraz,

HDMI OUT (TV)

Podłącz kabel HDMI (kupowany oddzielnie) z gniazda HDMI OUT (TV) z tyłu produktu do gniazda HDMI IN w telewizorze.

- HDMI to interfejs umożliwiający cyfrową transmisję danych wideo i audio poprzez jedno złącze.

HDMI OUT (ARC)

Funkcja ARC umożliwia przesyłanie dźwięku cyfrowego przez port HDMI OUT (ARC).

Można ją włączyć tylko wtedy, gdy zestaw Soundbar jest podłączony do telewizora obsługującego funkcję ARC.

- Wymaga włączonej funkcji Anynet+.

- Funkcja ta nie jest dostępna, jeśli przewód HDMI nie obsługuje trybu ARC.

PODŁĄCZANIE URZĄDZENIA ZEWNETRZNEGO PRZY UŻYCIU PRZEWODU AUDIO (ANALOGOWEGO) LUB OPTYCZNEGO (CYFROWEGO)

To urządzenie jest wyposażone w jedno cyfrowe optyczne gniazdo wejściowe i jedno analogowe gniazdo wejściowe audio (Aux In), co umożliwia dwa sposoby podłączenia do telewizora.

TV AUDIO OUT Kabel Audio (kupowany oddzielnie) AUX IN OPTICAL IN lub Kabel Optyczny (w zestawie) OPTICAL OUT Odtwarzacz BD/ DVD/ Odbiornik telewizji kablowej/ Konsola do gier

AUX IN

Podłącz gniazdo AUX IN (Audio) w urządzeniu głównym do gniazda AUDIO OUT w telewizorze lub urządzeniu źródłowym. Aby z niego korzystać, zmień funkcję na AUX.

lub,

OPTICAL IN

Podłącz gniazdo wejściowe OPTICAL IN (Audio) urządzenia głównego do gniazda wyjściowego OPTICAL OUT telewizora lub urządzenia źródłowego. Aby z niego korzystać, zmień funkcję na D.IN.

- Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wykonane wszystkie połączenia pomiędzy komponentami.

- Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

FUNKCJE

TRYB WEJŚCIA

Naciśnij przycisk (→) na górnym panelu urządzenia głównego lub przycisk → (SOURCE) na pilocie, aby wybrać żądany tryb.

Tryb wejścia Wyświetlacz
Cyfrowe wejście optyczne	D.IN
Wejście AUX	AUX
Wejście HDMI	HDMI
Tryb BLUETOOTH	BT
TV SoundConnect	TV
Tryb USB	USB

Urządzenie wyłącza się automatycznie w następujących warunkach:

• Tryb D.IN/HDMI/BT/TV/USB

-Jeżeli przez 25 minut nie zostanie odebrany żaden sygnał audio.

- Tryb AUX

-Jeśli przez 25 minut nie zostanie podłączony przewód AUX.

-Jeśli w trybie Auto Power Down On (Automatyczne wyłączanie zasilania Wt.) przez 8 godzin nie zostanie naciśnięty żaden przycisk, gdy podłączony jest przewód AUX.

-Włączanie/wyłączanie funkcji automatycznego wyłączania zasilania Aby włączyć lub wyłączyć funkcję, naciśnij i przytrzymaj przycisk▶II przez 5 sekund. Na wyświetlaczu zostanie wyświetlony komunikat OFF/ON-AUTO POWER DOWN.

ARC (HDMI OUT)

Funkcja ARC (Audio Return Channel) powoduje przesyłanie cyfrowego sygnału audio do portu HDMI OUT (ARC).

TV

Kabel HDMI (kupowany oddzielnie)

1. Podłącz telewizor obsługujący funkcję ARC do listwy Soundbar za pomocą kabla HDMI.

2. Włącz telewizor i listwę Soundbar, a następnie włącz funkcję Anynet+ w listwie Soundbar.

3. Naciśnij przycisk (→) na górnym panelu urządzenia głównego lub przycisk → (SOURCE) na pilocie, aby wybrać tryb D.IN.

- Jeśli kabel HDMI nie obsługuje funkcji ARC, funkcja ta nie będzie działać.

- Aby wyłączyć funkcję ARC, wyłącz funkcję Anynet+.

BLUETOOTH

Podłączając urządzenie Bluetooth do systemu Soundbar można odtwarzać utwory muzyczne z wysokiej jakości dźwiękiem stereofonicznym bezprzewodowo!

▶Łączenie systemu Soundbar z urządzeniem Bluetooth

Sprawdź, czy urządzenie Bluetooth obsługuje funkcję zestawu słuchawek stereo obsługującego funkcję Bluetooth.

Urządzenie Bluetooth

1. Naciśnij przycisk ( ) na górnym panelu urządzenia głównego lub przycisk SOURCE) na pilocie, aby wybrać tryb BT.

- Na przednim wyświetlaczu listwy Soundbar zostanie wyświetlony komunikat BT READY.

1. Wybierz menu Bluetooth na urządzeniu Bluetooth, które ma być podłączone. (Patrz instrukcja obsługi urządzenia Bluetooth.)

2. Wybierz menu zestawu słuchawek stereo na urządzeniu Bluetooth.

- Zostanie wyświetlona lista zeskanowanych urządzeń.

1. Wybierz „[Samsung] Soundbar J-Series“ z listy.

2. Gdy zestaw Soundbar jest podłączony do urządzenia Bluetooth, na przednim panelu zostanie wyświetlony komunikat [Nazwa urządzenia Bluetooth]→ BT.

3. Nazwa urządzenia może być wyświetlona tylko w języku angielskim. Nazwa napisana w innym języku zostanie podkreślona „ _”.

4. Jeżeli kojarzenie urządzenia Bluetooth z systemem Soundbar nie powiodło się, usuń poprzednią pozycję „[Samsung] Soundbar J-Series” znalezioną przez urządzenie Bluetooth i przeprowadź ponowne wyszukiwanie systemu Soundbar.

5. Odtwórz muzykę na podłączonym urządzeniu.

6. Można słuchać muzyki odtwarzanej w podłączonym urządzeniu Bluetooth z systemu Soundbar.

7. W trybie BT funkcje: Play/Pause/Next/Prev nie są dostępne. Funkcje te jednak są dostępne w urządzeniach Bluetooth z obsługą AVRCP.

• Jeśli podczas podłączania urządzenia Bluetooth zostanie wyświetlone żądanie wprowadzenia kodu PIN, wprowadź <0000>.
• Jednorazowo może być skojarzone tylko jedno urządzenie Bluetooth.
• Połączenie Bluetooth zostanie przerwane w przypadku wyłączenia zestawu Soundbar.
• Zestaw Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w poniższych przypadkach:

-Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.
-Jeżeli kilka urządzeń Bluetooth jest skojarzonych z systemem Soundbar jednocześnie.
-Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na właściwym miejscu lub działa nieprawidłowo.

• Należy pamiętać, że urządzenia takie jak kuchenki mikrofalowe, adaptery bezprzewodowej sieci LAN, lampy fluorescencyjne oraz kuchenki gazowe wykorzystują ten sam zakres częstotliwości, co urządzenie Bluetooth, co może powodować zakłócenia elektryczne.
• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).
• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).
• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z zestawem słuchawkowym).
• Po sparowaniu HW-J470 z urządzeniem, jeśli listwa Soundbar jest w trybie D.IN, AUX, HDMI lub USB, wybierz pozycję „[Samsung] Soundbar J-Series” na liście w urządzeniu Bluetooth. Spowoduje to automatyczną zmianę trybu HW-J470 na BT.

Przy aktywnej funkcji Bluetooth Power On i wyłączonym zestawie Soundbar, jeśli poprzednio podłączone urządzenie Bluetooth spróbuje nawiązać połączenie z zestawem Soundbar, zestaw zostanie włączony automatycznie.

1. Aby włączyć funkcję Bluetooth Power, naciśnij przycisk Bluetooth POWER na pilocie przy włączonej listwie Soundbar.
2. Na wyświetlaczu listwy Soundbar zostanie wyświetlony komunikat „ON-BLUETOOTH POWER .

• Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).
• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat [BT READY].
• W trybie TV SoundConnect nie można połączyć zestawu Soundbar z innym urządzeniem Bluetooth.

▶ Odłączanie urządzenia Bluetooth od systemu Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

- System Soundbar zostanie odłączony.

- Gdy system Soundbar jest odłączony od urządzenia Bluetooth, na przednim wyświetlaczu systemu Soundbar pojawi się komunikat BT DISCONNECTED.

▶ Odłączanie systemu Soundbar od urządzenia Bluetooth

Naciśnij przycisk → (SOURCE) na pilocie lub przycisk (→) na górnym panelu urządzenia, aby przełączyć tryb BT w inny lub wyłączyć zestaw Soundbar.

- Podłączone urządzenie Bluetooth będzie przez pewien czas czekało na odpowiedź z systemu Soundbar, po czym zakończy połączenie. (Czas odlączenia może się różnić w zależności od urządzenia Bluetooth)

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 5 m.
• System Soundbar wyłącza się automatycznie po 25 minutach w trybie gotowości.

Więcej informacji o połączeniu Bluetooth

Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli:
• Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar.
• Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe.
• W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

- System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

- Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

- W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

- Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

- Urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas działania.

KORZYSTANIE Z APLIKACJI SAMSUNG AUDIO REMOTE

Instalowanie aplikacji Samsung Audio Remote

Aby obsługiwać HW-J470 przy użyciu inteligentnego urządzenia za pośrednictwem aplikacji Samsung Audio Remote, należy najpierw pobrać aplikację Samsung Audio Remote ze sklepu Google Play.

Market search : Samsung Audio Remote

Uruchamianie aplikacji Samsung Audio Remote

Aplikację Samsung Audio Remote można uruchomić dotykając ikony aplikacji na urządzeniu inteligentnym, a następnie wykonując instrukcje wyświetlane w aplikacji.

Audio Remo SAMSUNG Audio Remo

- Aplikacja Samsung Audio Remote jest obsługiwana tylko przez urządzenia inteligentne z zainstalowanym systemem Android OS 3.0 lub nowszym.

TV SOUNDCONNECT

Dźwięk z telewizora można odtwarzać przez zestaw Soundbar podłączony do telewizora firmy Samsung, który obsługuje funkcję TV SoundConnect.

▶ Podłączanie telewizora do zestawu Soundbar

TV Podłącz

1. Włącz telewizor firmy Samsung i zestaw Soundbar.

2. Włącz menu telewizora.

3. Przejdź do opcji Ustawienia głośników na karcie „Dźwięk.

4. W menu „Dodaj nowe urządzenie” wybierz ustawienie „Wł.”

5. Naciśnij przycisk ( - )na górnym panelu urządzenia głównego lub przycisk (SOURCE) na pilocie, aby wybrać tryb TV.

6. Na ekranie telewizora pojawi się pytanie, czy włączyć funkcję TV SoundConnect. Na ekranie telewizora zostanie także wyświetlony napis „[Samsung] Soundbar”.
7. Wybierz opcję przy użyciu pilota telewizora, aby ukończyć podłączanie telewizora do listwy Soundbar.

• Przełączenie trybu zestawu Soundbar z telewizyjnego na inny spowoduje automatyczne wyłączenie funkcji TV SoundConnect.
• Aby połączyć zestaw Soundbar z innym telewizorem, należy najpierw zakończyć istniejące połączenie.
• Aby zakończyć aktualne połączenie, naciśnij przycisk ▶ II na pilocie i przytrzymaj przez 5 sekund. Aby połączyć się z innym telewizorem, wykonaj kroki 1–4 podane powyżej.

• Funkcja TV SoundConnect (SoundShare) jest obsługiwana przez niektóre telewizory firmy Samsung wprowadzone do sprzedaży w 2012 roku. Przed rozpoczęciem sprawdź, czy dany telewizor obsługuje funkcję TV SoundConnect (SoundShare). (Aby uzyskać więcej informacji, patrz instrukcja obsługi telewizora).
• Jeśli dany telewizor firmy Samsung został wprowadzony do sprzedaży przed 2014 rokiem, sprawdź menu ustawień zestawu SoundShare.

TV

- Jeśli odległość pomiędzy telewizorem a zestawem Soundbar jest większa niż 5 m, połączenie może być niestabilne lub dźwięk może być przerywany. W takim przypadku należy zmienić ustawienie telewizora lub zestawu Soundbar, tak aby znajdowały się w zasięgu działania, a następnie ponownie ustanowić połączenie TV SoundConnect.

- Zasięg działania funkcji TV SoundConnect -Zalecany zasięg kojarzenia: w promieniu 50 cm -Zalecany zasięg działania: w promieniu 5 m

- Przyciski Play/Pause, Next, Prev nie działają w trybie TV SoundConnect telewizora.

▶Korzystanie z funkcji Bluetooth POWER On

Funkcja Bluetooth POWER On jest dostępna po pomyślnym podłączeniu listwy Soundbar do zgodnego z Bluetooth telewizorem przy użyciu funkcji TV SoundConnect. Gdy funkcja Bluetooth POWER On jest włączona, wyłączenie lub włączenie podłączonego telewizora spowoduje również wyłączenie lub włączenie listwy Soundbar.

1. Podłącz telewizor do listwy Soundbar, korzystając z funkcji TV SoundConnect.

2. Naciśnij przycisk Bluetooth POWER na zestawie Soundbar i na pilocie. Na wyświetlaczu zestawu Soundbar zostanie wyświetlony komunikat "ON/OFF-BLUETOOTH POWER".

3. ON-BLUETOOTH POWER : Włączenie lub wyłączenie telewizora spowoduje włączenie lub wyłącznie zestawu Soundbar.

4. OFF-BLUETOOTH POWER Zestaw Soundbar wyłącza się tylko po wyłączeniu telewizora.

- Ta funkcja jest obsługiwana tylko w niektórych telewizorach Samsung wprowadzonych do sprzedaży od roku 2013.

USB

Można odtwarzać pliki muzyczne zapisane w urządzeniach pamięci masowej USB przez listwę Soundbar.

Port USB

Wyświetlacz USB

POL

1. Podłącz urządzenie USB do portu USB z tyłu urządzenia.

2. Naciśnij przycisk (3) na górnym panelu urządzenia głównego lub przycisk (SOURCE) na pilocie, aby wybrać tryb USB.

3. Na ekranie zostanie wyświetlony komunikat USB.

- Zestaw Soundbar został połączony z urządzeniem USB.

- Wyłącza się automatycznie (Automatyczne wyłączenie zasilania), jeżeli w ciągu 25 minut nie zostanie podłączone żadne urządzenie USB.

▶ Przed podłączeniem urządzenia USB

Pamiętaj o poniższych wartościach:

• Jeżeli nazwa pliku lub folderu w urządzeniu USB jest dłuższa niż 10 znaków, nie jest ona wyświetlana na ekranie listwy Soundbar.
• Ten produkt może nie być zgodny z pewnymi typami nośników pamięci USB.
• Obsługiwane są systemy plików FAT16 i FAT32. -System plików NTFS nie jest obsługiwany.

• Urządzenie USB należy podłączyć bezpośrednio do portu USB produktu. W przeciwnym razie mogą wystąpić problemy ze zgodnością USB.

• Nie podłączaj wielu urządzeń pamięci masowej do produktu za pośrednictwem czytnika kart USB z wieloma gniazdami. Może on nie działać prawidłowo.

• Nie są obsługiwane protokoły PTP aparatów cyfrowych.
• Nie usuwaj urządzenia USB w trakcie przesyłania plików.
• Urządzenie nie odtwarza plików muzycznych z zabezpieczeniem DRM (MP3, WMA) z witryn komercyjnych.
• Nie są obsługiwane zewnętrzne dyski twarde.
• Nie są obsługiwane przenośne urządzenia telefoniczne.
• Lista zgodności:

Format Kodek		Częstotliwości Próbkowania	Prędkość przesyłu
*.mp3	MPEG 1 Layer2	16KHz ~ 48KHz	80kbps~320kbps
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5 Layer3
*.wma	Wave_Format_MSAudio1		56kbps~128kbps
	Wave_Format_MSAudio2
*.aac	AAC	16KHz ~ 96KHz	48kbps~320kbps
	AAC-LC		128kbps~192kbps
	HE-AAC 24KHz - 96KHz 48kbps~64kbps
*.wav	-	16KHz ~ 48KHz	do 3000 kb/s
*.ogg	OGG 1.1.0 50kbps~500kbps
*.flac	FLAC 1.1.0,FLAC 1.2.1	16KHz - 96KHz do	3000 kb/s

AKTUALIZACJA OPROGRAMOWANIA

Firma Samsung może w przyszłości zapewniać aktualizacje oprogramowania wewnętrznego listwy Soundbar.

Jeżeli dostępna będzie aktualizacja oprogramowania wewnętrznego, możliwe będzie jego uaktualnienie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar.

Należy pamiętać, że w przypadku większej liczby plików aktualizacji, należy je zapisywać w urządzeniu USB pojedynczo i używać ich do aktualizacji oprogramowania po kolei.

Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung. com lub skontaktować się z centrum obsługi telefonicznej Samsung.

- Produkt korzysta z funkcji DUAL BOOT (DWUKROTNE URUCHAMIANIE), jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.

- Włóż urządzenie USB zawierające aktualizację oprogramowania wewnętrznego do portu USB głównego urządzenia.

- Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu pamięci masowej USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.

- Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.

- Po ponownym uruchomieniu zostaną przywrócone wszystkie fabryczne ustawienia domyślne. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Należy pamiętać, że aktualizacja oprogramowania spowoduje także rozłączenie a następnie ponowne połączenie subwoofera. Jeśli połączenie subwoofera nie zostanie automatycznie ustanowione po ponownym uruchomieniu, patrz strona 14. Gdyby aktualizacja oprogramowania nie powiodła się, zalecamy sformatowanie urządzenia USB do systemu plików FAT16 i ponowną próbę aktualizacji.

- Po zakończeniu aktualizacji oprogramowania wyłącz urządzenie, a następnie naciśnij i przytrzymaj przycisk (▶II) przez ponad 5 sekund. Na ekranie zostanie wyświetlony komunikat „INIT” i urządzenie zostanie wyłączone. Aktualizacja została zakończona.

- Nie należy formatować napędu USB w systemie NTFS. Zestaw Soundbar nie obsługuje systemu plików NTFS.

- Niektóre urządzenia pamięci USB nie są obsługiwane, zależnie od producenta.

ROZWIAZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.

Urządzenie się nie włącza.
• Czy kabel zasilania jest podłączony do gniazda?	→ Podłącz kabel zasilania do gniazda.

Funkcja nie działa, gdy naciskany jest dany przycisk.
• Czy w powietrzu są ładunki elektrostatyczne?	→ Odłącz kabel zasilania i podłącz ponownie.

Brak dźwięku.
Czy włączona jest funkcja wyciszenia?Czy głośność ustawiona jest na minimalną?	→ Naciśnij przysłsk (Wyciszenie), aby wyłączyć tę funkcję.→ Ustaw głośność.

Pilot nie działa.
Czy baterie są wyczerpane?Czy odległość pomiędzy pilotem a jednostką główną jest zbyt duża?	→ Wymień baterie.→ Przesuń bliżej do urządzenia.

Uruchomienie trybu TV SoundConnect (łączenie telewizora) nie powiodło się.
Czy ten telewizor obsługuje tryb TV SoundConnect?Czy dany telewizor posiada najnowszą wersję oprogramowania sprzętowego?Czy w trakcie połączenia wyświetlany jest błąd?Zresetuj tryb TV i podłącz ponownie.	→ Tryb TV SoundConnect jest obsługiwany przez niektóre telewizory firmy Samsung wprowadzone na rynek po 2012 roku. Sprawdź, czy dany telewizor obsługuje tryb TV SoundConnect.→ Aktualizuj oprogramowanie sprzętowe telewizora najnowszej wersji.→ Skontaktuj się z centrum obsługi klienta firmy Samsung.→ Naciśnij i przytrzymaj przedsi przez 5 sekund, aby zresetować połączenie TV SoundConnect.

Czerwona dioda na subwooferze będzie migać i subwoofer nie będzie generował żadnego dźwięku.
Subwoofer może nie być podłączony do głównej części urządzenia.	→ Spróbuj ponownie połączyć subwoofer.(Patrz str. 14)

Subwoofer warkocze i zauważalnie drga.
• Spróbuj wyregułować wibracje subwoofera.	→ Naciśnij przycisk WOOFER na pilocie, aby ustawić poziom głośności subwoofera (pomiędzy SW-12 a SW+6. Patrz strona 9.).

DODATEK

DANE TECHNICZNE

Nazwa modelu

HW-J470

OGÓLNE	USB 5 V / 0,5 A
	Waga	Jednostka główna 1,6 kg
		Subwoofer 4,6 kg
		Głośnik surround 0,31 kg
		Tylny moduł AMP (Surround) (SWA-7000S)	0,74 kg
	Wymiary (szer. x wys. x głęb.)	Jednostka główna 957,5 x	59,5 x 66,5 mm
		Subwoofer 179 x 361 x 299,5 mm
		Głośnik surround 95 x 116,4 x 74 mm
		Tylny moduł AMP (Surround) (SWA-7000S)	50,0 x 200,0 x 132 mm
	Zakres temperatur roboczych +5 °C do +35 °C
	Zakres wilgotności roboczej 10 % do 75 %
WZMACNIACZ	Znamionowa moc wyjściowa	Jednostka główna 80 W/kanal x 2, 3 om, THD=10%, 1 kHz
		Subwoofer 140W, 3 OHM,	THD = 10%, 100Hz
		Tyl(SWA-7000S) 80 W/kanal x 2, 3 om, THD=10%, 1 kHz
	Stosunek sygnał/szum (wejście analogowe) 65 dB
	Separacja (1 kHz) 65 dB

* Wartości stosunku sygnał/szum, zniekształcenia, separacji i czułości użytkowej oparte są na pomiarach z zastosowaniem wytycznych stowarzyszenia AES (Audio Engineering Society).
* Znamionowe dane techniczne

- Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

- Wagę i wymiary podano w przybliżeniu.

- Informacje dotyczące zasilania oraz zużycia mocy znajdują się w na etykiecie dołączonej do urządzenia.

※ Informacja o licencji Open Source

• Aby uzyskać więcej informacji o oprogramowaniu Open Source użytkym w tym produkcie, odwiedź stronę: http://opensource.samsung.com
• W przypadku pytań i wątpliwości dotyczących oprogramowania typu „Open Source” należy się skontaktować z firmą Samsung za pomocą poczty e-mail ([e-mail]).

CE!

Niniejszym firma Samsung Electronics, oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami oraz pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/WE.

Oryginalna Deklaracja zgodności jest dostępna w witrynie http://www.samsung.com, przejdź do Wsparcie >Przeszukaj wsparcie dotyczące produktu i wprowadź nazwę modelu.

To urządzenie można używać we wszystkich krajach UE.

Kontakt do SAMSUNG

Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią.

Area Contact Centre 📞 Web Site
■Europe
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 381 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax, 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support

Area Contact Centre 📞 Web Site
LUXEMBURG	261 03 710	www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN 0771	726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Használati útmutató

Wireless Audio - Soundbar

BEZPEČNOSTNÉ OPATRENIA
