NÁVOD K OBSLUZE HWJ470 SAMSUNG

Stlačte tlačidlo SURR. LEVEL. Následne použite tlačidlá

1. Použite vhodnú mincu, aby ste

1. Stlačením tlačidla ( ) na hornom paneli hlavnej

2. Vyberte ponuku Bluetooth na zariadení s rozhraním

zariadení s rozhraním Bluetooth.

5. Prehrajte hudbu na pripojenom zariadení.

2. Stlačením tlačidla ( ) na hornom paneli hlavnej

2. Stlačením tlačidla ( ) na hornom paneli hlavnej

jednotky alebo tlačidla (SOURCE) na diaľkovom ovládaní vyberte režim USB.

3. Na obrazovke displeja sa zobrazí USB.

• Je sieťový kábel pripojený k zásuvke? ¼ Zástrčku pripojte k zásuvke. Po stlačení tlačidla funkcia nepracuje.

• Podporuje váš TV funkciu TV SoundConnect?

CHARAKTERISTIKY TV SoundConnect Funkce TV SoundConnect slouží k poslechu zvuku z televizoru prostřednictvím přístroje Soundbar připojeného přes Bluetooth, a umožňuje ovládání zvuku. HDMI Rozhraní HDMI přenáší současně obraz i zvuk a poskytuje čistší obraz. Tento přístroj je také vybaven funkcí ARC, která umožňuje poslouchat zvuk televizoru z přístroje Soundbar přes kabel HDMI . Tato funkce je dostupná pouze při připojení přístroje k televizoru s podporou ARC. Bezdrátový subwoofer a bezdrátový modul SWA-7000S Bezdrátový modul SWA-7000S společnosti Samsung vás zbaví kabelů mezi hlavní jednotkou a subwooferem. Místo toho se subwoofer připojí k malému bezdrátovému modulu SWA-7000S, který komunikuje s hlavní jednotkou. Multifunkční dálkové ovládání Dodané dálkové ovládání lze použít k ovládání různých činností prostým stiskem tlačítka. Podpora USB Portu Funkce USB HOST přístroje Soundbar umožňuje připojit externí paměťová zařízení s rozhraním USB a přehrávat z nich hudbu. Podporovány jsou přehrávače MP3, USB flash disky a další zařízení. Funkce Bluetooth Můžete využít připojení zařízení Bluetooth k systému Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem! Použití aplikace Samsung Audio Remote Chcete-li ovládat přístroj pomocí chytrého zařízení prostřednictvím aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play. LICENCE Vyrobeno v rámci licence společnosti DolbyLaboratories. Dolby a symbol dvojitého D jsou ochranné známky společnosti DolbyLaboratories. Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena. Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a dalších zemích.2

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol indikuje přítomnost nebezpečného napětí uvnitř přístroje, které může způsobit úraz elektrickým proudem.Tento symbol upozorňuje na existenci důležitých pokynů pro provoz a údržbu přístroje, které jsou součástí příslušenství přístroje.VAROVÁNÍ : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.VÝSTRAHA
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.4

Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky. 99.1mm 99.1mm

99.1mm Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Neodhazujte použité baterie do běžného domovního odpadu. Baterie (externí nebo nainstalované v přístroji) nesmí být vystaveny zdrojům tepla jako je přímé sluneční světlo, oheň apod. Baterie nezkratujte, nerozebírejte ani nepřehřívejte. V případě nesprávné výměny baterie hrozí nebezpečí. Nahrazujte pouze shodným nebo ekvivalentním typem.4

OBSAH OBSAH ● Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. ● Může být účtován režijní poplatek, pokud(a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)(b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) ● Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás. 2 CHARAKTERISTIKY 2 Charakteristiky 3 bezpečnostní informace 6 Součásti dodávky 7 POPIS 7 Horní/přední panel 8 Zadní Panel 9 dálkové ovládání 11 INSTALACE 11 Instalace držáku na zeď 11 Opatření při instalaci 12 Instalace držáku bez použití instalační příručky pro montáž na stěnu 13 Sejmutí přístroje Soundbar z nástěnného držáku 14 PŘIPOJENÍ 14 Připojení subwooferu a bezdrátového modulu SWA-7000S k hlavní jednotce 15 Připojení prostorových reproduktorů 16 Připojení externího zařízení pomocí kabelu HDMI 17 Připojení externího zařízení pomocí zvukového (analogového) kabelu nebo optického (digitálního) kabelu 18 FUNKCE 18 Režim vstupu 18 ARC (HDMI OUT) 19 Bluetooth

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY Před čtením této uživatelské příručky se seznamte s následujícími informacemi. + Symboly použité v příručce Symbol Termín Definice Výstraha Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení. Poznámka Uvádí tipy nebo odkazy na stránky, které usnadní používání funkcí. + Bezpečnostní pokyny a odstraňování potíží

1) Před použitím tohoto výrobku se určitě seznamte s Bezpečnostními pokyny. (Viz strana 3)

2) Pokud se objeví problém, podívejte se na Řešení problémů. (Viz strana 25)

Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství. Dálkové Ovládání / Lithiová Baterie (3V: CR2032) Napájecí Kabel: 3EA Napájecí Adaptér Optický kabel (Nástěnný držák levý: 1EA) (Nástěnný držák pravý: 1EA) USB Kabel Uživatelská Příručka Konzola pro montáž na stěnu Šroub držáku 1: 2EA Šroub držáku 2: 2EA Šablona pro nástěnný držák ● Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. ● Pro připojení externích zařízení s rozhraním USB k tomuto přístroji použijte k tomu určený kabel USB. + Součásti reproduktoru

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω ID SETLR Prostorový reproduktor: 2EA Subwoofer Kabel reproduktoru : 2EA Bezdrátový přijímací modul (SWA-7000S)6

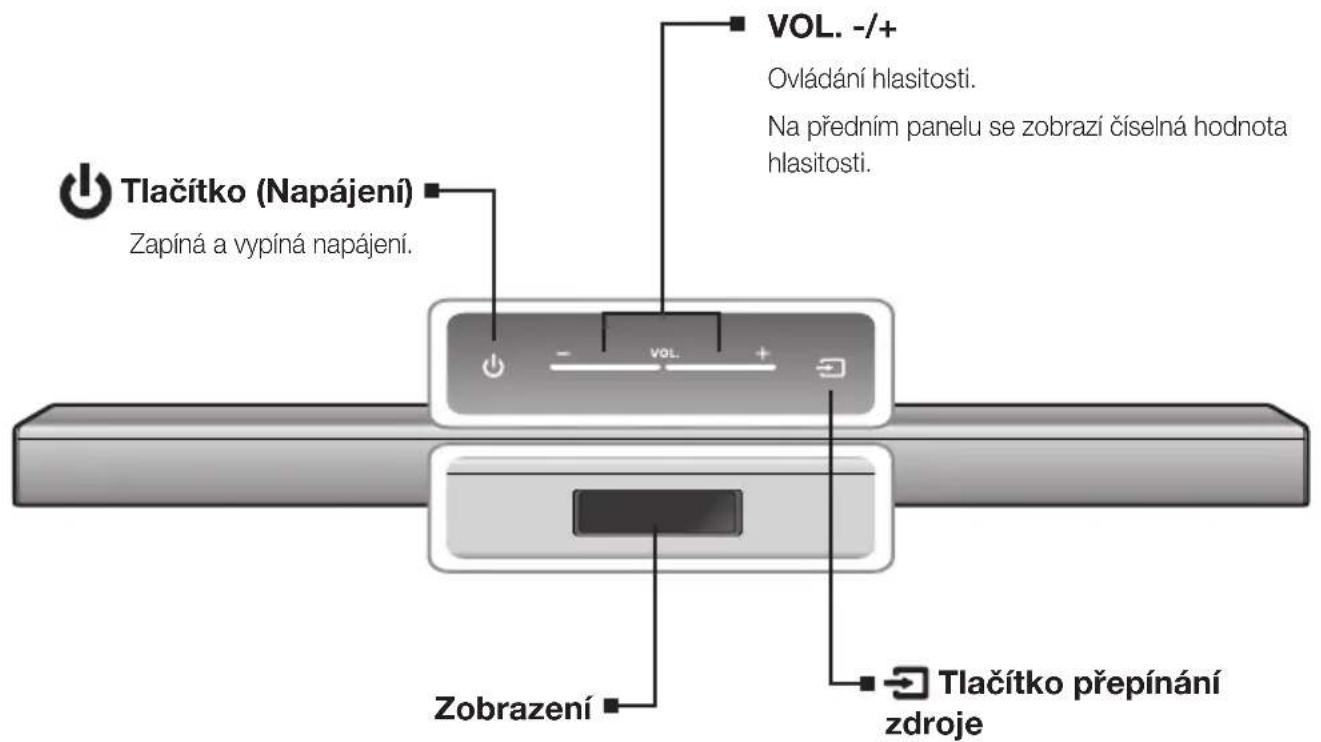

Tlačítko (Napájení) Zapíná a vypíná napájení. VOL. -/+ Ovládání hlasitosti.Na předním panelu se zobrazí číselná hodnota hlasitosti. Zobrazení Zobrazuje aktuální režim. ● Pokud není po dobu 25 sekund zjištěn žádný vstup z přístroje nebo dálkového ovládání, displej se automaticky ztlumí. Tlačítko přepínání zdroje Výběr vstupu D.IN, AUX, HDMI, BT, TV nebo USB. ● Když je přístroj zapnutý, při stisku tlačítka (Zdroj) na alespoň 3 sekundy začne toto tlačítko fungovat jako tlačítko (Ztlumení). Chcete-li vypnout funkci tlačítka (Ztlumení), opět stiskněte tlačítko (Zdroj) na alespoň 3 sekundy. ● Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách. ● Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.8 POPIS

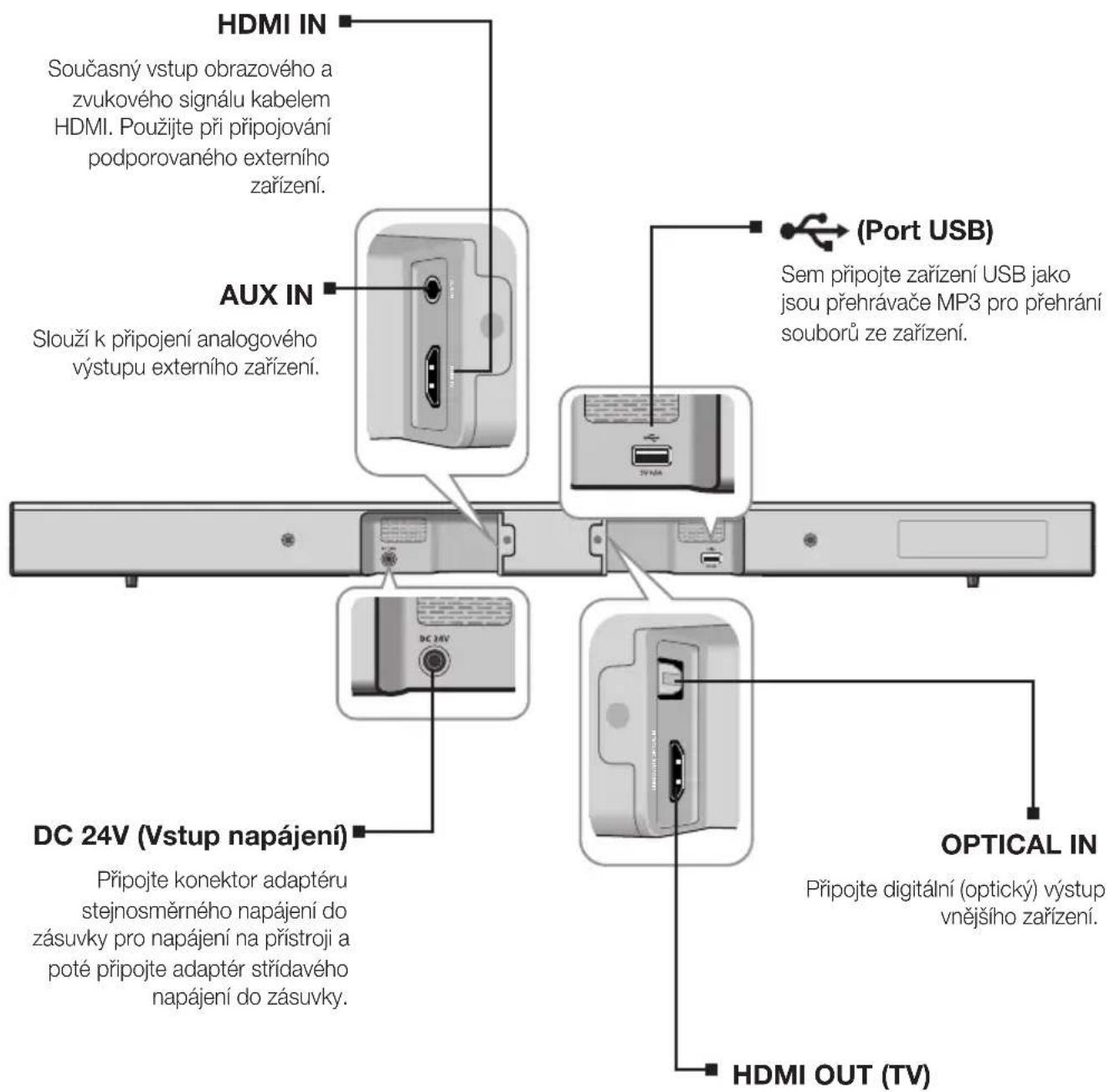

DC 24V (Vstup napájení) Připojte konektor adaptéru stejnosměrného napájení do zásuvky pro napájení na přístroji a poté připojte adaptér střídavého napájení do zásuvky. (Port USB) Sem připojte zařízení USB jako jsou přehrávače MP3 pro přehrání souborů ze zařízení. HDMI OUT (TV) Slouží k výstupu digitálního video a zvukového signálu kabelem HDMI. OPTICAL IN Připojte digitální (optický) výstup vnějšího zařízení. HDMI IN Současný vstup obrazového a zvukového signálu kabelem HDMI. Použijte při připojování podporovaného externího zařízení. AUX IN Slouží k připojení analogového výstupu externího zařízení. ● Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel. ● Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely.8

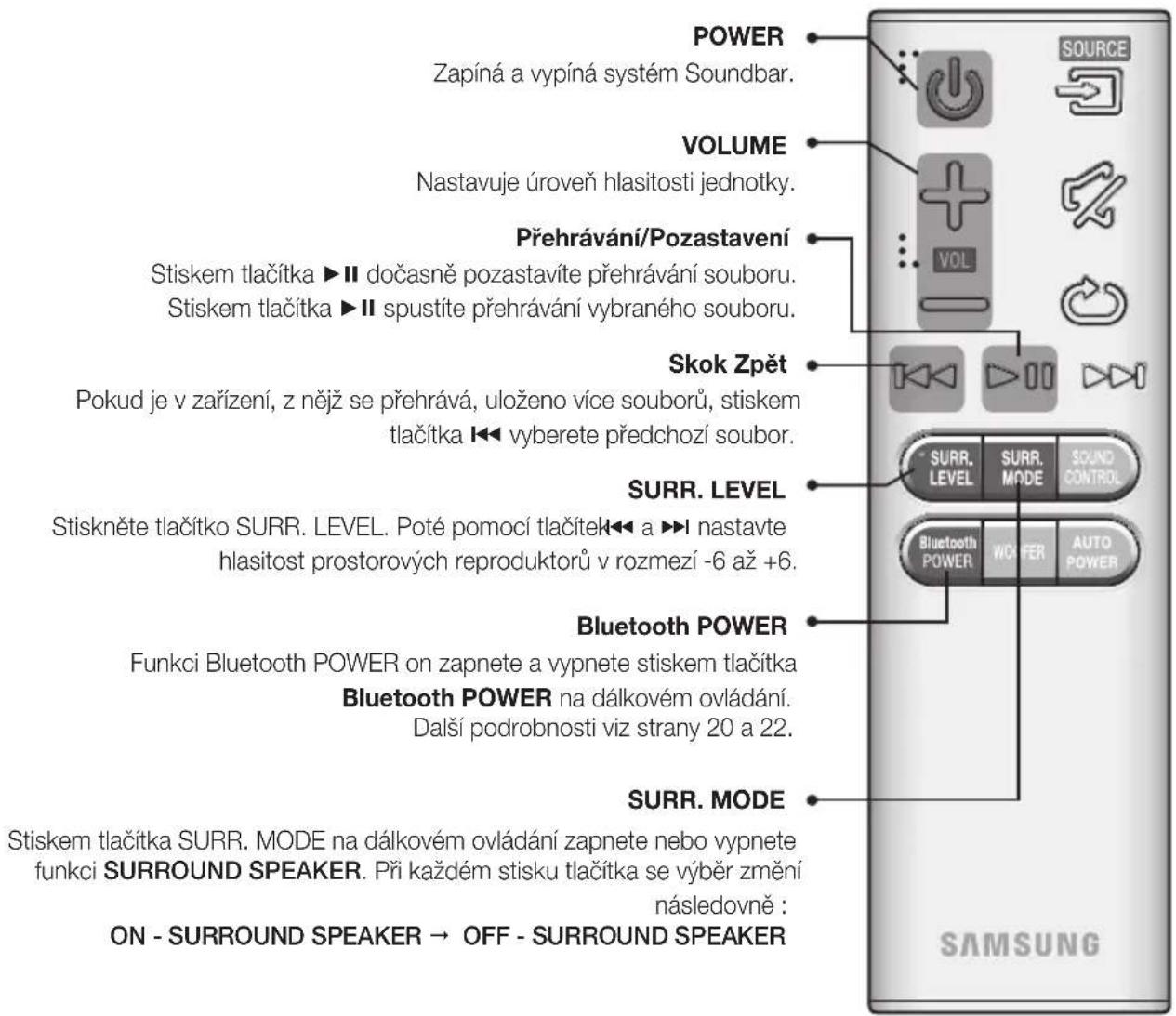

TLAČÍTKA A FUNKCE DÁLKOVÉHO OVLÁDÁNÍ REPEATFunkci REPEAT lze aktivovat během přehrávání hudby ze zařízení USB.OFF-REPEAT : Zrušení opakovaného přehrávání.TRACK-REPEAT : Opakované přehrávání stopy.ALL-REPEAT : Opakované přehrávání všech stop.RANDOM-REPEAT : Přehrávání stop v náhodném pořadí. (Stopy, které již byly přehrány, mohou být přehrány znovu.) MUTE Stisknutím tlačítka můžete zeslabit hlasitost na 0. Dalším stiskem tlačítka obnovíte původní hlasitost zvuku.SOURCEVýběr zdroje připojeného k přístroji Soundbar. Přeskočit DopředuPokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ] vyberete následující soubor.SOUND CONTROL (Ovládání zvuku) Stiskem vyberte položky TREBLE (Výšky), BASS (Basy) nebo AUDIO SYNC (Synchronizace zvuku). Poté pomocí tlačítek [ a ] nastavte hlasitost výšek nebo basů v rozmezí -6 do +6. Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítka SOUND CONTROL (Ovládání zvuku). Pomocí tlačítek [ a ] nastavte prodlevu zvuku v rozmezí od 0 ms do 300 ms. Funkce synchronizace zvuku nemusí pracovat v režimech USB, TV a Bluetooth. Stiskem a přidržením tlačítka SOUND CONTROL (Ovládání zvuku) po dobu asi 5 sekund spustíte nastavení zvuku pro jednotlivá frekvenční pásma. Lze vybrat pásma 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a každé z pásem lze nastavit na -6 až +6. ● Soundbar je název produktu společnosti Samsung. ● Ovládejte televizor dálkovým ovládáním televizoru. AUTO POWERAutomatické propojení napájení: Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení.(Automatické propojení napájení: Výchozí nastavení VYP., Anynet+ ZAP. / propojení napájení nebo Anynet+ VYP. / propojení napájení ZAP.)Funkce Anynet+ slouží k ovládání přístroje Soundbar dálkovým ovládáním televizoru Samsung podporujícího funkci Anynet+.Přístroj Soundbar musí být připojen k televizoru kabelem HDMI.* Anynet+: Stiskem tlačítka AUTO POWER zapnete nebo vypnete funkci Anynet+. WOOFER Ovládání hlasitosti subwooferu. Stiskněte tlačítko subwooferu a poté stiskem tlačítek [ a ] zvyšte nebo snižte hlasitost subwooferu. Lze vybrat hodnoty (-12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6).10

VOLUME Nastavuje úroveň hlasitosti jednotky. POWER Zapíná a vypíná systém Soundbar. SURR. LEVEL Stiskněte tlačítko SURR. LEVEL. Poté pomocí tlačítek [ a ] nastavte hlasitost prostorových reproduktorů v rozmezí -6 až +6. Přehrávání/Pozastavení Stiskem tlačítka +# dočasně pozastavíte přehrávání souboru. Stiskem tlačítka +# spustíte přehrávání vybraného souboru. Skok Zpět Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka [ vyberete předchozí soubor. + Vložení baterií do dálkového ovládání

1. Pomocí mince otočte krytem

baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.

2. Vložte 3V lithiovou baterii. Baterii

vkládejte kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '' vedle sebe jako na ilustraci výše.

3. Pomocí mince otočte krytem

baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě. Bluetooth POWER Funkci Bluetooth POWER on zapnete a vypnete stiskem tlačítka Bluetooth POWER na dálkovém ovládání. Další podrobnosti viz strany 20 a 22. SURR. MODE Stiskem tlačítka SURR. MODE na dálkovém ovládání zapnete nebo vypnete funkci SURROUND SPEAKER. Při každém stisku tlačítka se výběr změní následovně : ON - SURROUND SPEAKER OFF - SURROUND SPEAKER10

INSTALACE DRŽÁKU NA ZEĎ

Tento přístroj můžete upevnit na zeď pomocí držáku na zeď. Opatření při instalaci ● Instalujte pouze na svislé stěny. ● Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje. ● Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností. ● Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny. ● Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušťku stěny, na niž bude upevněn přístroj Soundbar. - Průměr : M5 - Délka : doporučená délka alespoň 35 mm ● Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení. ● Před instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem. alespoň 5 cm1. Přiložte instalační šablonu ke stěně.• Instalační šablona musí přiléhat ke stěně.• Je-li televizor zavěšen na stěně, instalujte přístroj nejméně 5 cm pod něj.

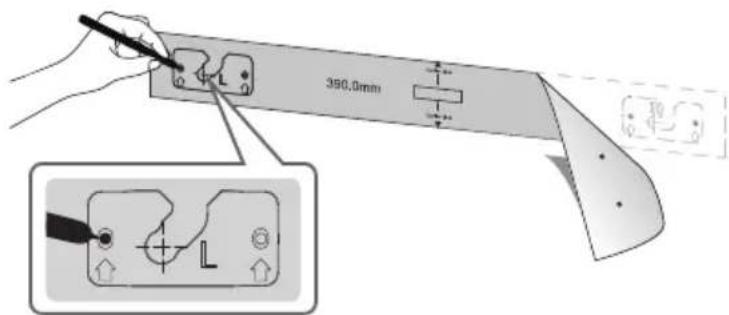

2. Označte umístění, kde šroub vstoupí do stěny, a odeberte instalační šablonu. Poté pomocí vrtáku vhodné velikosti

vyvrtejte otvory pro šrouby.12 INSTALACE

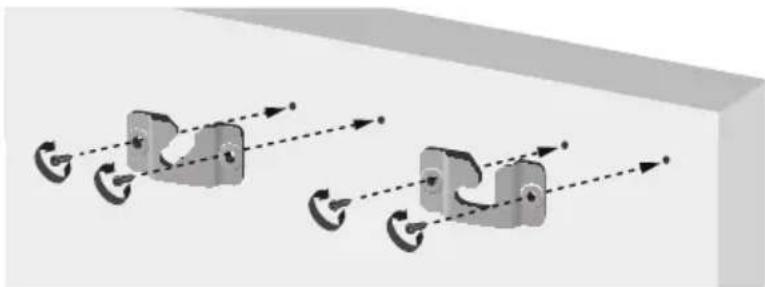

3. Upevněte nástěnný držák a šrouby do označeného umístění.

• Tvary držáků napravo a nalevo se liší. Ujistěte se, že je umisťujete správně. Upevnění přístroje Soundbar na stěnu

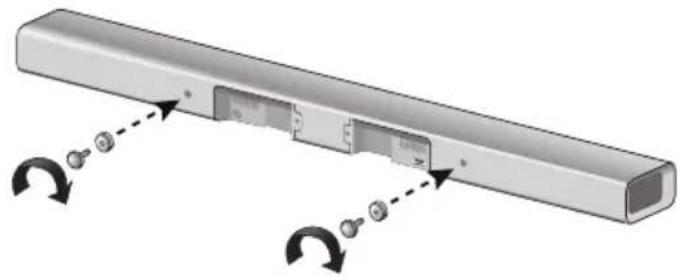

4. Vložte šrouby do příslušných otvorů vpravo a vlevo na zadní straně těla přístroje Soundbar.

5. Vložte šrouby vyčnívající ze zadní strany přístroje Sounbar do drážek v nástěnném držáku. Za účelem zabezpečení

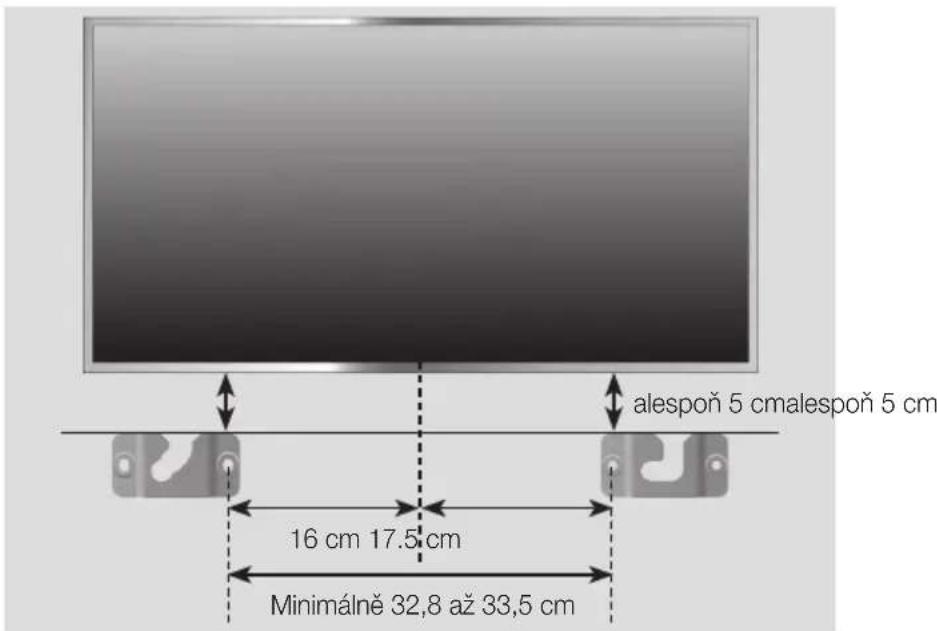

instalace zasuňte šrouby držáku až na dolní konec drážky. INSTALACE DRŽÁKU BEZ POUŽITÍ INSTALAČNÍ PŘÍRUČKY

alespoň 5 cmalespoň 5 cm 16 cm 17.5 cm Minimálně 32,8 až 33,5 cm12

1. Umístěte Wall Mount L (levý nástěnný držák) na požadované místo na stěně rovnoběžně s podlahou podle

ilustrace na předchozí stránce. Označte na stěně místa pro otvory pro šrouby. Vyvrtejte v označených místech otvory pro šrouby.

2. Zarovnejte otvory pro šrouby na levém nástěnném držáku s otvory pro šrouby ve stěně a zašroubujte do stěny

jeden šroub na pravé straně držáku. Utáhněte šroub tak, aby pevně držel ve stěně.

3. Umístěte Wall Mount R (pravý nástěnný držák) na požadované místo na stěně rovnoběžně s podlahou a s Wall

Mount L (levým nástěnným držákem) podle ilustrace na předchozí stránce. Označte na stěně místa pro otvory pro šrouby. Vyvrtejte v označených místech otvory pro šrouby.

4. Zarovnejte otvory pro šrouby na pravém nástěnném držáku s otvory pro šrouby ve stěně a zašroubujte do stěny

jeden šroub na pravé straně držáku. Utáhněte šroub tak, aby pevně držel ve stěně.

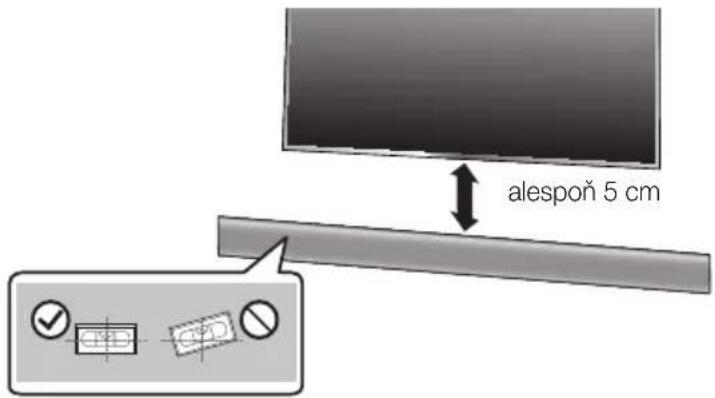

• Pokud instalujete nástěnné držáky pod televizor, vždy je umístěte alespoň 5 cm pod televizor a zarovnejte držáky se středem televizoru podle ilustrace na předchozí stránce.

5. Zašroubujte šrouby do zbývajících otvorů a utáhněte je.

1. Chcete-li sejmout přístroj Soundbar z nástěnného držáku, vytáhněte jej směrem vzhůru jako na ilustraci.

Sejmutí přístroje Soundbar z nástěnného držáku ● Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození. ● Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu. ● Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout. ● Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor. ● Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.14 PŘIPOJENÍ

● Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařízeními. ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel. PŘIPOJENÍ SUBWOOFERU A BEZDRÁTOVÉHO

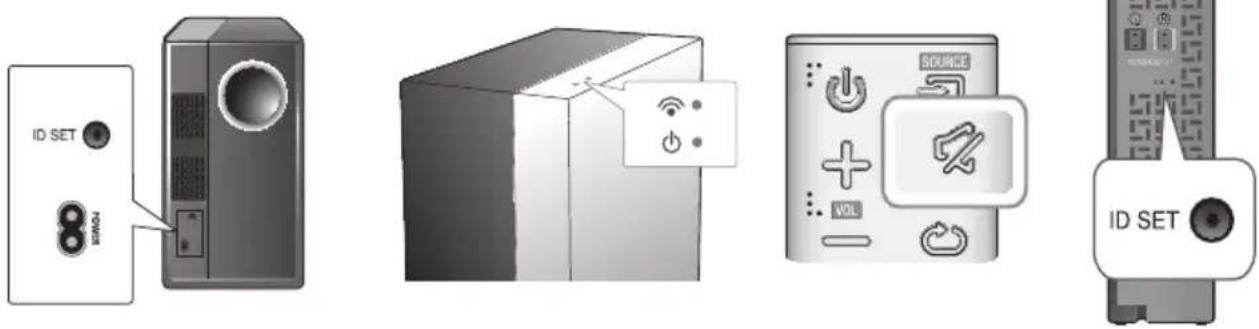

Identifikátory pro propojení bezdrátového modulu SWA-7000S a subwooferu byly nastaveny při výrobě. Subwoofer a bezdrátový modul SWA-7000S by se měly bezdrátově připojit k hlavní jednotce automaticky při zapnutí hlavní jednotky, subwooferu a bezdrátového modulu SWA-7000S.

• Když jsou subwoofer a bezdrátový modul SWA-7000S propojeny, modré indikátory spojení na subwooferu a bezdrátovém modulu SWA-7000S přestanou blikat. MANUÁLNÍ PROPOJENÍ SUBWOOFERU A BEZDRÁTOVÉHO

Pokud modré kontrolky nepřestanou blikat pro zapnutí hlavní jednotky, subwooferu a bezdrátového modulu SWA-7000S, obnovte identifikátory pro propojení následujícím postupem.

1. Připojte napájecí kabely hlavní jednotky, subwooferu a bezdrátového modulu SWA-7000S k zásuvce střídavého

2. Malým špičatým předmětem stiskněte na 5 sekund tlačítko ID SET na zadní straně subwooferu a bezdrátového

modulu SWA-7000S. • Indikátor pohotovostního režimu zhasne a indikátor spojení (modrá kontrolka) rychle bliká.

3. Když je hlavní jednotka vypnutá (pohotovostní režim), stiskněte na 5 sekund tlačítko (Ztlumení) na dálkovém

4. Na displeji přístroje Soundbar se zobrazí zpráva ID SET.

5. Dokončete postup propojení zapnutím hlavní jednotky, zatímco blikají modré kontrolky na subwooferu a

bezdrátovém modulu SWA-7000S.• Hlavní jednotka, subwoofer a bezdrátový modul SWA-7000S by teď měly být propojeny.

• Indikátory spojení (modré kontrolky) na subwooferu a bezdrátovém modulu SWA-7000S by měly trvale svítit. Neměly by blikat.
• Pokud indikátory spojení nesvítí modře, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu od kroku 2.SURROUND SPEAKERS OUTSPEAKER IMPEDANCE : 3ΩID SET

PŘIPOJENÍ ● Před přemisťováním nebo instalací produktu se ujistěte, že je vypnutý, a odpojte napájecí kabel. ● Pokud je přístroj vypnut, bezdrátový subwoofer bude v pohotovostním režimu a kontrolka pohotovostního režimu na horní straně se rozsvítí poté, co bude indikátor spojení (modrá kontrolka) 30 sekund blikat. ● Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4GHz/5GHz, může v důsledku rušení dojít k výpadkům zvuku. ● Maximální přenosová vzdálenost mezi hlavní jednotkou a subwooferem a hlavní jednotkou a bezdrátovým modulem SWA-7000S je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou a bezdrátovým subwooferem nebo mezi hlavní jednotkou a bezdrátovým modulem SWA-7000S železobetonová nebo kovová stěna, nemusí systém vůbec fungovat, protože radiové vlny nepronikají kovem. ● Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky, bezdrátového subwooferu a bezdrátového modulu SWA-7000S obnovit provedením kroků 1–5 popsaných na předchozí stránce. ● Do bezdrátového subwooferu a bezdrátového modulu SWA-7000S jsou zabudovány bezdrátové přijímací antény. Udržujte oba přístroje mimo dosah vody a vlhkosti. ● Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu a bezdrátového modulu SWA- 7000S se nenacházejí žádné překážky.

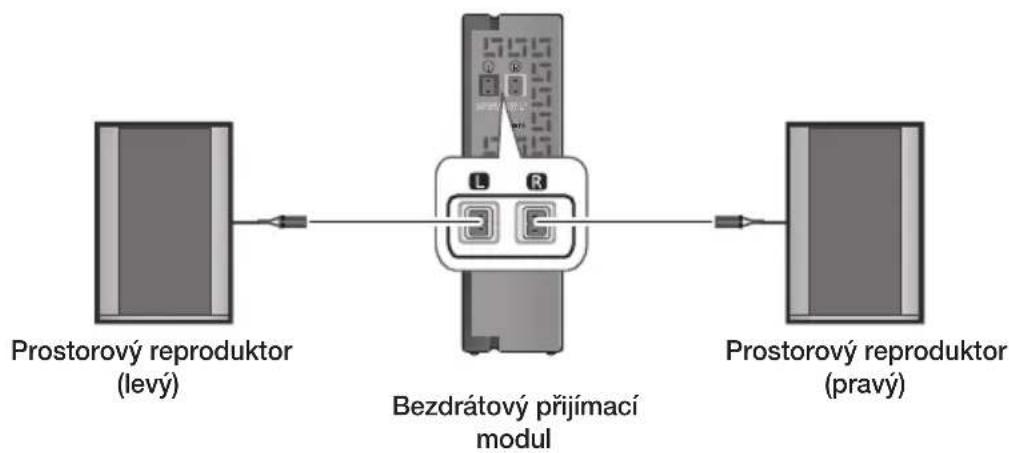

Prostorový reproduktor (levý) Prostorový reproduktor (pravý) Bezdrátový přijímací modul ● Umístěte tyto reproduktory po stranách vaší poslechové pozice. Pokud nemáte dost místa, umístěte je tak, aby byly proti sobě. Umístěte je cca 60 až 90 cm nad polohu vašich uší tak, aby byly natočeny mírně dolů. ● Prostorové reproduktory musí být připojeny k bezdrátovému přijímacímu modulu. ● Každý reproduktor je barevně označen na zadní nebo spodní straně. Každý kabel má u konce jednobarevné označení. Zapojte kabely do reproduktorů tak, aby označení kabelů barevně odpovídalo označení reproduktorů.16 PŘIPOJENÍ

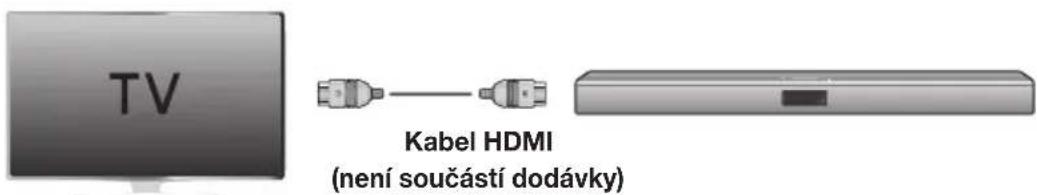

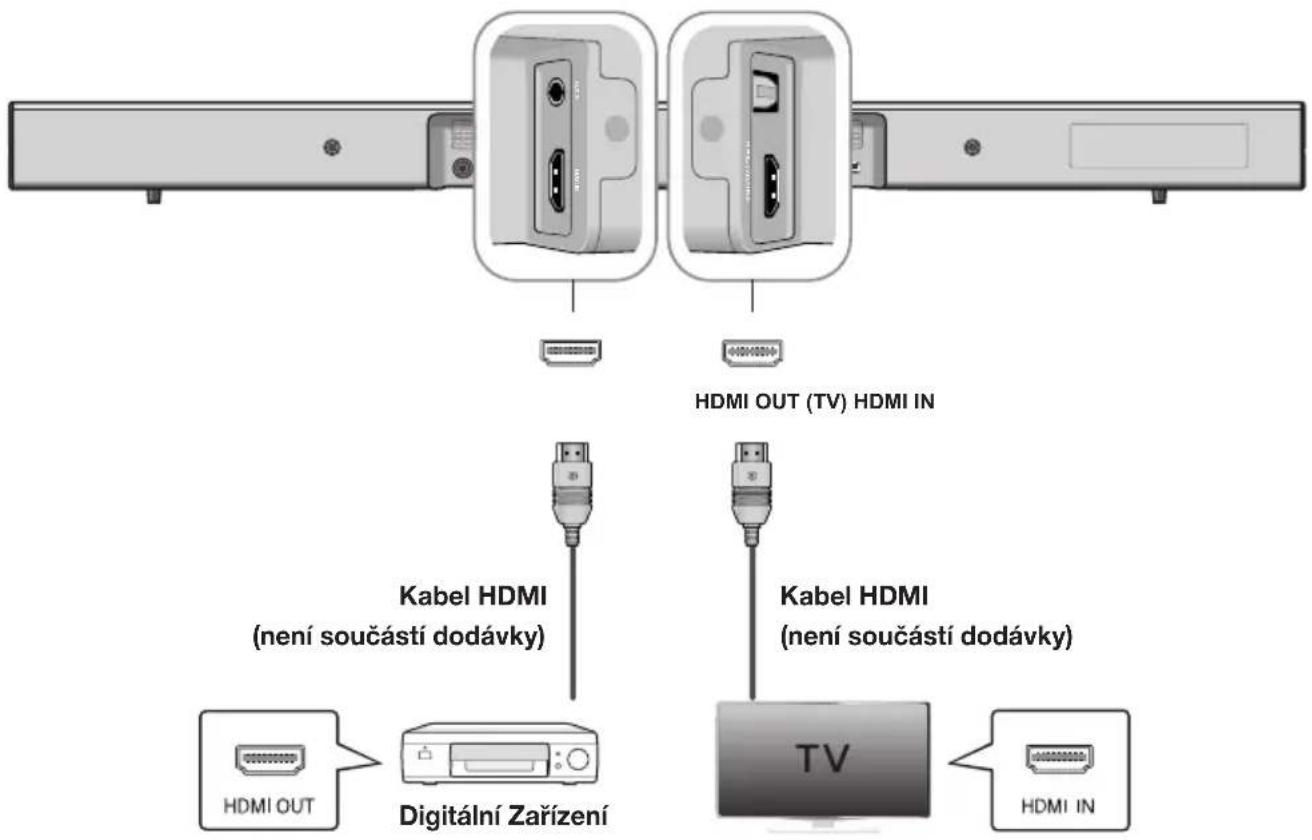

PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ POMOCÍ KABELU HDMI HDMI je standardní digitální rozhraní pro připojování televizorů, projektorů, přehrávačů DVD, přehrávačů Blu-ray, set-top boxů a dalších zařízení. Technologie HDMI brání snížení kvality signálu při převodu na analogový signál a zachovává kvalitu obrazu a zvuku původního digitálního zdroje signálu.

Kabel HDMI (není součástí dodávky) Kabel HDMI (není součástí dodávky) Digitální Zařízení HDMI IN Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI IN na zadní straně přístroje ke konektoru HDMI OUT na digitálním zařízení. a dále, HDMI OUT (TV) Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI OUT (TV) na zadní straně přístroje ke konektoru HDMI IN na televizoru. ● HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru. HDMI OUT (ARC) Funkce ARC umožňuje výstup digitálního zvuku prostřednictvím konektoru HDMI OUT (ARC). Lze ji aktivovat, pouze pokud je přístroj Soundbar připojen k televizoru s podporou ARC. ● Funkce Anynet+ musí být zapnuta. ● Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC.16

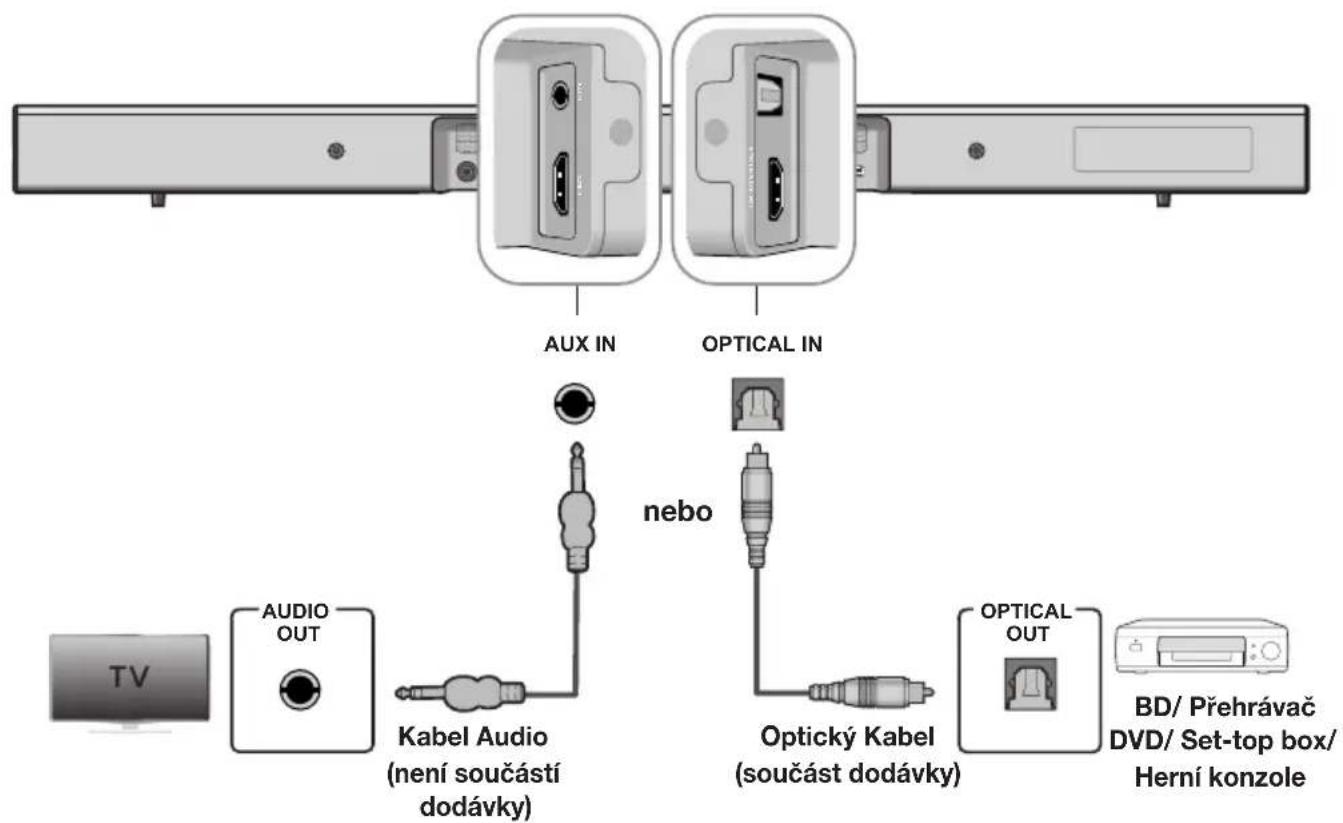

PŘIPOJENÍ PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ POMOCÍ ZVUKOVÉHO (ANALOGOVÉHO) KABELU NEBO OPTICKÉHO (DIGITÁLNÍHO) KABELU Tento přístroj je vybaven jedním konektorem pro optický vstup a jedním konektorem pro analogový zvukový vstup (pomocný vstup), takže jej lze připojit k televizoru dvěma způsoby. AUX INAUDIO OUT OPTICAL INOPTICAL OUT

Kabel Audio (není součástí dodávky) Optický Kabel (součást dodávky) BD/ Přehrávač DVD/ Set-top box/ Herní konzole AUX IN Připojte konektor vstupu AUX IN (Zvuk) na hlavní jednotce ke konektoru AUDIO OUT na televizoru nebo zdrojovém zařízení. Chcete-li tento konektor použít, přepněte funkci na AUX. nebo, OPTICAL IN Připojte konektor vstupu OPTICAL IN (Zvuk) na hlavní jednotce ke konektoru OPTICAL OUT na televizoru nebo zdrojovém zařízení. Chcete-li tento konektor použít, přepněte funkci na D.IN. ● Nepřipojujte napájecí kabel tohoto produktu ani televizoru do zásuvky na zdi, dokud nejsou dokončena připojení mezi zařízeními. ● Před přemisťováním nebo instalací produktu se ujistěte, že je vypnutý, a odpojte napájecí kabel. nebo18 FUNKCE

Stiskem tlačítka ( ) na horním panelu hlavního přístroje nebo tlačítka (SOURCE) na dálkovém ovládání vyberte požadovaný režim.Režim vstupu ZobrazeníOptický digitální vstup D.IN Vstup AUX AUX Vstup HDMI HDMI Režim BLUETOOTH TV SoundConnect Režim USB USB Přístroj se automaticky vypne v následujících situacích: ● Režim D.IN/HDMI/BT/TV/USB - pokud není 25 minut zjištěn zvukový signál. ● Režim AUX - Pokud není po dobu 25 minut připojen kabel AUX. - Pokud není v režimu automatického vypnutí po dobu 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. - Aktivace funkce automatického vypnutí Chcete-li funkci zapnout nebo vypnout, stiskněte a přidržte tlačítko alespoň na 5 sekund. Na displeji se zobrazí text OFF/ON-AUTO POWER DOWN. ARC (HDMI OUT) Funkce ARC (Zpětný kanál zvuku) přenáší digitální zvukový signál do portu HDMI OUT (ARC).Kabel HDMI(není součástí dodávky)1. Pomocí kabelu HDMI připojte televizor podporující funkci ARC k přístroji Soundbar.2. Zapněte televizor a přístroj Soundbar a poté zapněte funkci Anynet+ na přístroji Soundbar.3. Stiskem tlačítka ( ) na horním panelu hlavního přístroje nebo tlačítka (SOURCE) na dálkovém ovládání vyberte režim D.IN. ● Pokud kabel HDMI nepodporuje funkci ARC, nebude tato funkce pracovat. ● Chcete-li vypnout funkci ARC, vypněte funkci Anynet+.18

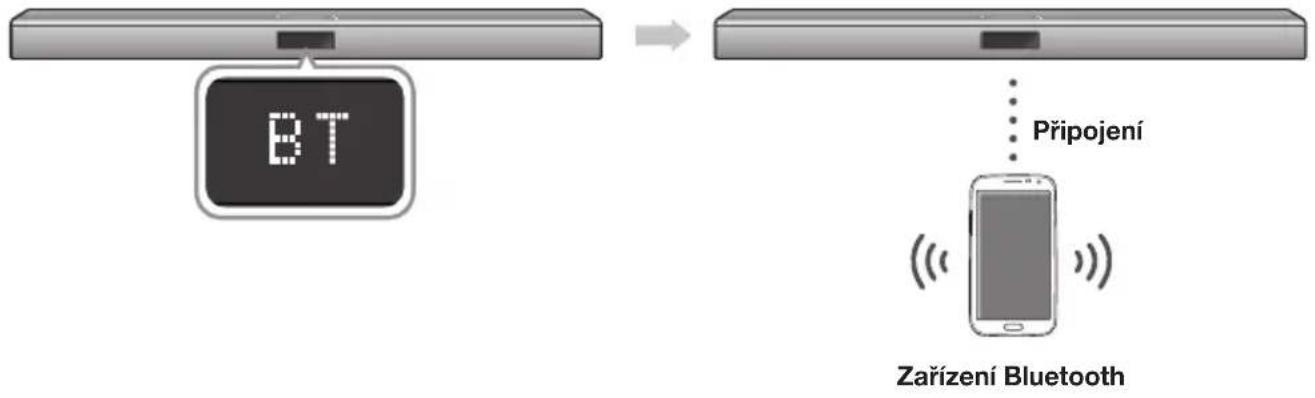

FUNKCE BLUETOOTH Můžete využít připojení zařízení Bluetooth k systému Soundbar a užít si hudbu bezdrátově, s kvalitním stereo zvukem! + Připojení přístroje Soundbar k zařízení Bluetooth Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth. Zařízení Bluetooth Připojení

1. Stiskem tlačítka ( ) na horním panelu hlavního

přístroje nebo tlačítka (SOURCE) na dálkovém ovládání vyberte režim BT.

• Na předním displeji přístroje Soundbar se zobrazí text BT READY.

2. V zařízení Bluetooth, které chcete připojit, vyberte

nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.)

3. V zařízení Bluetooth vyberte nabídku stereo náhlavní

• Zobrazí se seznam vyhledaných zařízení.

• Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth]

• Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

• Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[Samsung] Soundbar J-Series“ a vyhledejte přístroj Soundbar znovu.

5. Spusťte přehrávání hudby na připojeném zařízení.

• Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšíte z reproduktorů přístroje Soundbar.

• V režimu Bluetooth nejsou funkce Play/Pause/ Next/Prev dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.

Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>. ● V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth. ● Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno. ● Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu: - Pokud je v okolí přístroje Soundbar silné elektrické pole. - Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně. - Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu. ● Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení. ● Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz). ● Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV). ● Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar. ● Pokud je přístroj Soundbar v režimu D.IN, AUX, HDMI nebo USB a v seznamu zařízení Bluetooth je vybrána položka „[Samsung] Soundbar J-Series“, přístroj HW-J470 se po spárování s jiným zařízením automaticky přepne do režimu BT.20 FUNKCE

+ Bluetooth POWER on (Bluetooth POWER) Když je funkce Bluetooth Power On, přístroj Soundbar je vypnutý a dříve spárované zařízení Bluetooth se pokusí o spárování s přístrojem Soundbar, přístroj Soundbar se automaticky zapne.

1. Když je přístroj Soundbar zapnutý, stiskem tlačítka Bluetooth POWER na dálkovém ovládání zapněte funkci

zapnutí přes Bluetooth.

2. Na displeji přístroje Soundbar se zobrazí text ON-Bluetooth POWER.

● K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.) ● Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu [BT READY]. ● V režimu TV SoundConnect nelze přístroj Soundbar spárovat s jiným zařízením Bluetooth. + Odpojení zařízení Bluetooth od přístroje Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth. ● Přístroj Soundbar se odpojí. ● Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED. + Odpojení přístroje Soundbar od zařízení Bluetooth Stiskem tlačítka (SOURCE) na dálkovém ovládání nebo tlačítka ( ) na horním panelu přístroje přepněte z režimu BT do jiného režimu, nebo vypněte přístroj Soundbar. ● Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.) ● V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 5 m. ● Přístroj Soundbar se po 25 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti. ● Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: - Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. - Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. - Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení. ● Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti. ● Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení. ● V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat. ● PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny. ● Toto bezdrátové zařízení může při svém provozu způsobovat elektromagnetické rušení.20

Instalace aplikace Samsung Audio Remote Chcete-li ovládat přístroj HW-J470 pomocí chytrého zařízení prostřednictvím aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play. Spuštění aplikace Samsung Audio Remote Spusťte aplikaci Samsung Audio Remote klepnutím na její ikonu v chytrém zařízení a poté postupujte podle pokynů aplikace. ● Aplikaci Samsung Audio Remote podporují pouze chytrá zařízení se systémem Android verze 3.0 nebo vyšší.22 FUNKCE

TV SOUNDCONNECT Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar. + Připojení televizoru k přístroji Soundbar Připojení

1. Zapněte televizor a přístroj Soundbar.

• Zapněte nabídku televizoru.

• Přejděte na nastavení reproduktorů na kartě „Zvuk“.

• Nastavte nabídku „Přidat nové zařízení“ na hodnotu „Zapnuto“.

2. Stiskem tlačítka (

) na horním panelu hlavního přístroje nebo tlačítka (SOURCE) na dálkovém ovládání vyberte režim TV.

3. Na televizoru se zobrazí zpráva s dotazem, zda

povolit funkci TV SoundConnect. Na obrazovce televizoru se zobrazí text „[Samsung] Soundbar“.

4. Výběrem položky <Yes> pomocí dálkového ovládání

televizoru dokončete připojení televizoru k přístroji Soundbar. ● Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect. ● Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení. ● Chcete-li ukončit stávající spojení, stiskněte a přidržte tlačítko +# na dálkovém ovládání na alespoň 5 sekund. Chcete-li připojit přístroj k jinému televizoru, proveďte výše uvedené kroky 1 až 4. ● Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v příručce k televizoru.) ● Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare. ● Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 5 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect. ● Provozní dosah funkce TV SoundConnect: - Doporučený dosah pro párování: do 50 cm - Doporučený provozní dosah: do 5 m ● V režimu TV SoundConnect nejsou funkční tlačítka Play/Pause, Next, Prev. + Použití funkce Bluetooth POWER

Funkce Bluetooth POWER On je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce Bluetooth POWER On zapnutá, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.

1. Připojte televizor k přístroji Soundbar pomocí funkce

2. Stiskněte tlačítka Bluetooth POWER na přístroji

Soundbar a dálkovém ovládání. Na displeji přístroje Soundbar se zobrazí text " ON/OFF-BLUETOOTH POWER

ON-BLUETOOTH POWER : Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.

OFF-BLUETOOTH POWER : Přístroj Soundbar se vypne pouze při vypnutí televizoru. ● Tuto funkci podporují pouze některé televizory Samsung uvedené na trh od roku 2013.loading-circle-124 FUNKCE

AKTUALIZACE SOFTWARU Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar. Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar. Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě. Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung. ● Přístroj je vybaven funkcí duálního zavaděče, takže v případě selhání aktualizace firmwaru lze aktualizaci provést znovu. ● Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji. ● Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar. ● Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne. ● Po resetu se všechna nastavení vrátí na výchozí hodnoty z výroby. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit. Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu. Pokud není po resetování automaticky navázáno spojení se subwooferem, přejděte na stranu 14. Pokud se aktualizace firmwaru nezdaří, doporučujeme naformátovat zařízení USB na souborový systém FAT16 a opakovat pokus. ● Po dokončení aktualizace softwaru přístroje vypněte přístroj a poté stiskněte a přidržte tlačítko (

) na dálkovém ovládání alespoň na 5 sekund. Na displeji se zobrazí text „INIT“ a přístroj se vypne. Aktualizace je dokončena. ● Neformátujte jednotku USB na souborový systém NTFS. Přístroj Soundbar nepodporuje souborový systém NTFS. ● Zařízení USB některých výrobců nemusí být podporována.24

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Přístroj se nezapne.

• Je napájecí kabel zapojen do zásuvky? ¼ Zapojte zástrčku napájecího kabelu do zásuvky. Přístroj nereaguje na stisknutí tlačítka.

• Je ve vzduchu statická elektřina? ¼ Odpojte napájecí kabel a opět jej zapojte. Není slyšet zvuk.

• Je funkce ztlumení zvuku zapnutá?

• Je hlasitost nastavena na minimum? ¼ Stiskem tlačítka (Ztlumení) vypněte tuto funkci. ¼ Zvyšte hlasitost. Dálkové ovládání nefunguje.

• Jsou baterie vybité?

• Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká? ¼ Vyměňte baterie za nové. ¼ Přesuňte se do menší vzdálenosti od přístroje. Funkce TV SoundConnect (spárování televizoru) selhala.

• Podporuje váš televizor funkci TV SoundConnect?

• Je firmware televizoru aktualizován na nejnovější verzi?

• Došlo při připojování k chybám?

• Resetujte REŽIM TV a proveďte připojení znovu. ¼ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012. Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect. ¼ Aktualizujte firmware televizoru na nejnovější verzi. ¼ Obraťte se na středisko podpory Samsung. ¼ Stiskem a přidržením tlačítka

• Subwoofer možná není připojen ke hlavnímu přístroji. ¼ Pokuste se připojit subwoofer znovu. (Viz strana 14) Subwoofer vydává slyšitelné bzučení a vibruje.

• Pokuste se upravit vibrace subwooferu. ¼ Stiskem tlačítka WOOFER na dálkovém ovládání nastavte hlasitost subwooferu v rozmezí -12 až +6. Viz strana 9.loading-circle-126 [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Kontaktujte SAMSUNG WORLD WIDE Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky. Area Contact Centre Web Site ` Europe AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
