NÁVOD K OBSLUZE VL551 SAMSUNG

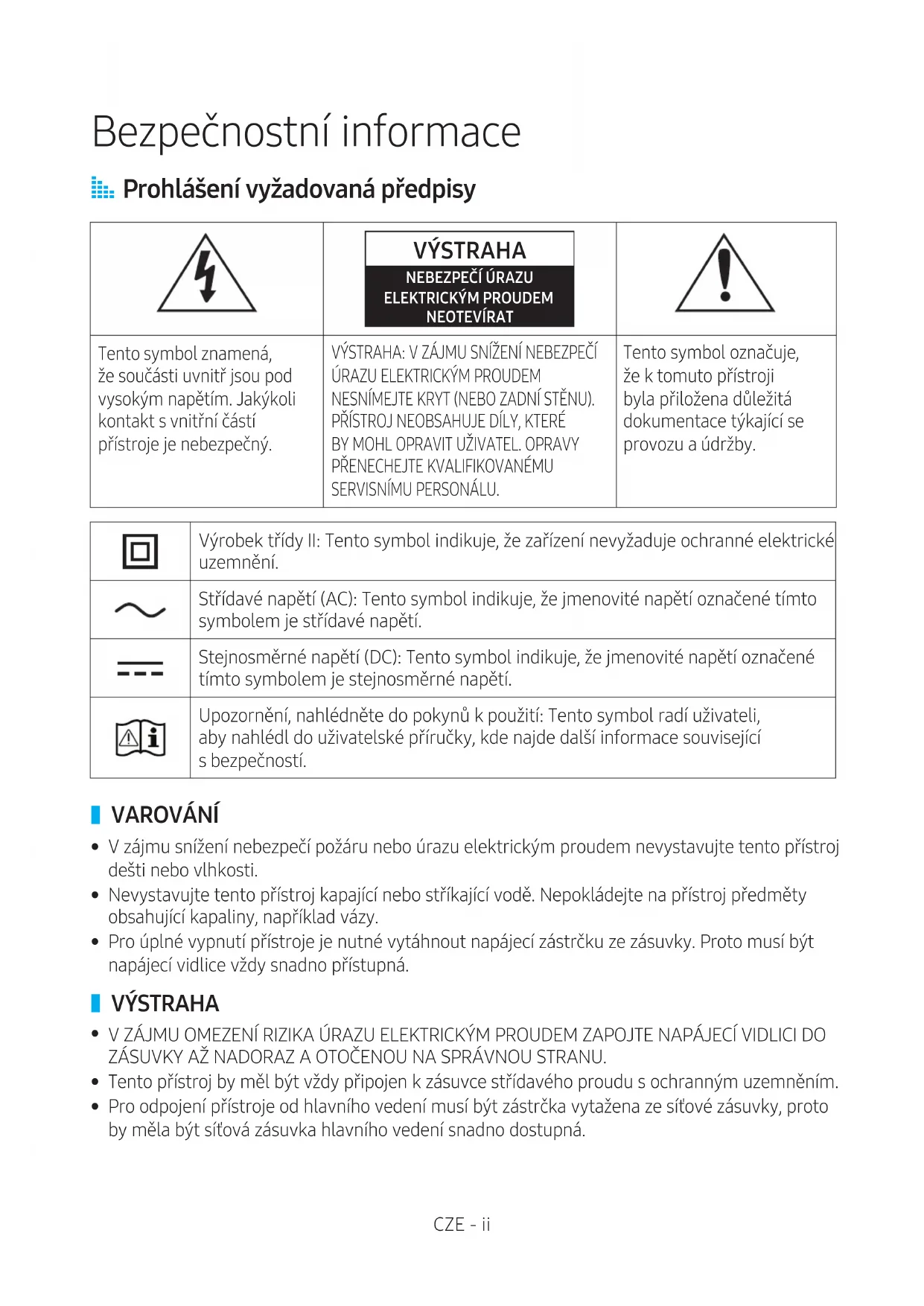

Prohlášení vyžadovaná předpisy VÝSTRAHA NEBEZPEČÍ ÚRAZU

NEOTEVÍRAT Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný. VÝSTRAHA: V ZÁJMU SNÍŽENÍ NEBEZPEČÍ

SERVISNÍMU PERSONÁLU. Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby. Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí. Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí. Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností.

V zájmu snížení nebezpečí požáru nebo úrazu elektrickým proudem nevystavujte tento přístroj dešti nebo vlhkosti.

Nevystavujte tento přístroj kapající nebo stříkající vodě. Nepokládejte na přístroj předměty obsahující kapaliny, například vázy.

Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zástrčku ze zásuvky. Proto musí být napájecí vidlice vždy snadno přístupná.

Tento přístroj by měl být vždy připojen k zásuvce střídavého proudu s ochranným uzemněním.

Pro odpojení přístroje od hlavního vedení musí být zástrčka vytažena ze síťové zásuvky, proto by měla být síťová zásuvka hlavního vedení snadno dostupná. Bezpečnostní informace CZE - iiA Bezpečnostní opatření

Upozornění týkající se napájení

Nepřetěžujte síťové zásuvky nebo prodlužovací kabely.

Může to způsobit nadměrné zahřátí nebo vznik požáru.

Napájecí kabel nezapojujte a neodpojujte ze síťové zásuvky vlhkýma rukama.

Neumísťujte tento přístroj do blízkosti zařízení vyzařujících teplo.

Je-li nutné očistit kolíky vidlice, vytáhněte vidlici ze síťové zásuvky a kolíky očistěte pouze suchou tkaninou.

Napájecí kabel nelámejte ani za něj netahejte nadměrnou silou.

Na napájecí kabel nepokládejte těžké předměty.

Je-li síťová zásuvka uvolněná nebo poškozená, nezasunujte do ní napájecí vidlici.

Napájecí vidlici zasuňte do síťové zásuvky až nadoraz tak, aby byla pevně připojena.

V případě nepevného spojení hrozí nebezpečí vzniku požáru.

Před připojením kabelu pro napájení střídavým proudem ke konektoru adaptéru stejnosměrného proudu se ujistěte, že napětí uvedené na adaptéru odpovídá napětí v místní elektrické síti.

Upozornění týkající se instalace

Přístroj neinstalujte v blízkosti zařízení nebo předmětů, které vytvářejí teplo nebo oheň (svíčky, elektrické lapače hmyzu, radiátory, topná tělesa apod.). Přístroj neinstalujte na přímém slunečním světle.

Při přemisťování přístroje vypněte napájení a odpojte od přístroje všechny vodiče (včetně napájecího kabelu).

Poškozený kabel může způsobit požár a zvyšuje nebezpečí úrazu elektrickým proudem.

Instalace v prostředí s vysokou teplotou nebo vlhkostí, výskytem prachu nebo s mimořádně nízkými teplotami může mít vliv na kvalitu výrobku a způsobit jeho nefunkčnost. Dříve než budete toto zařízení instalovat v prostředí, které je mimo normu, vyžádejte si od prodejce nebo servisního střediska Samsung více informací.

Při umisťování přístroje do police, skříně nebo na stůl dbejte na to, aby horní panel směřoval vzhůru.

Přístroj neumisťujte na nestabilní povrch (např. nepevná police, nakloněný stůl apod.).

Pád může mít za následek nefunkčnost přístroje a navíc hrozí nebezpečí zranění. Rovněž úder nebo velké vibrace mohou způsobit nefunkčnost přístroje a mohou zvýšit nebezpečí vzniku požáru. CZE - iii• Přístroj instalujte tak, aby kolem něj byl volný prostor umožňující oběh vzduchu.

Za přístrojem by měl být volný prostor alespoň 10 cm a po stranách alespoň 5 cm.

Plastový obalový materiál uchovávejte mimo dosah dětí.

Při manipulaci s plastovým obalovým materiálem dětmi hrozí nebezpečí udušení.

Upozornění týkající se používání

Dlouhodobý poslech hlasité hudby nebo zvuku může závažným způsobem poškodit váš sluch.

Pokud se dlouhodobě vystavíte zvuku přesahujícímu 85 dB, můžete si poškodit sluch. Čím hlasitější zvuk je, tím závažnější poškození sluchu může být. Hlasitost běžného rozhovoru je mezi 50 a 60 dB, pouliční ruch dosahuje asi 80 dB.

V tomto výrobku je nebezpečné vysoké napětí. Nepokoušejte se jej rozebírat, opravovat nebo upravovat vlastními silami.

Potřebuje-li vaše zařízení opravu, kontaktujte prodejce nebo servisní středisko Samsung.

Nepokládejte na přístroj žádné předměty obsahující kapalinu (např. vázu, nápoje, kosmetické přípravky, chemikálie apod.). Zajistěte, aby do přístroje nepronikly (větracími otvory, vstupy nebo výstupy atd.) žádné kovové předměty (např. mince, sponky aj.) nebo hořlavé materiály (např. papír, zápalky aj.).

Pokud se do zařízení dostanou škodlivé látky nebo kapalina, okamžitě jej vypněte, odpojte napájecí kabel a kontaktujte prodejce nebo servisní středisko Samsung.

Dejte pozor, abyste zařízení neupustili na zem. V případě mechanické závady odpojte napájecí kabel a kontaktujte prodejce nebo servisní středisko Samsung.

Hrozí nebezpečí vzniku požáru nebo úrazu elektrickým proudem.

Přístroj netahejte ani nedržte za napájecí nebo datový kabel.

Poškozený kabel může způsobit poruchu přístroje nebo požár a zvyšuje nebezpečí úrazu elektrickým proudem.

V blízkosti přístroje nepoužívejte a nepřechovávejte hořlavé kapaliny.

Pokud zařízení vydává nezvyklé zvuky, je cítit spáleninou nebo se z něj kouří, okamžitě vytáhněte napájecí kabel ze zásuvky a kontaktujte prodejce nebo servisní středisko Samsung.

Pokud ucítíte kouř, okamžitě vyvětrejte místnost. Nedotýkejte se napájecí vidlice přístroje. Přístroj nezapínejte nebo nevypínejte.

Přístrojem neházejte ani jej nevystavujte prudkým nárazům. Přístroj nepropichujte ostrými předměty. CZE - iv• Tento přístroj je určen k použití v uzavřených prostorách.

Tento přístroj není odolný vůči vodě a prachu.

Při přemisťování přístroje buďte opatrní, aby nedošlo k pádu a možnému poškození přístroje.

Upozornění týkající se čištění

K čištění přístroje nikdy nepoužívejte alkohol, rozpouštědla, vosky, benzen, ředidla, osvěžovače vzduchu nebo maziva. Na přístroj nikdy neaplikujte insekticid.

Použití uvedených látek může způsobit změnu barvy, odlupování nebo popraskání vnější vrstvy, případně poškodit štítky.

Přístroj čistěte čistou, suchou a měkkou látkou (mikrovlákno, bavlna) po odpojení napájecí vidlice.

Zamezte usazování prachu na přístroji. Prach může poškrábat jeho povrch. CZE - vObsah Bezpečnostní informace Prohlášení vyžadovaná předpisy ..................ii VAROVÁNÍ .........................................................ii VÝSTRAHA ........................................................ii Bezpečnostní opatření.....................................iii Upozornění týkající se napájení ...............iii Upozornění týkající se instalace ..............iii Upozornění týkající se používání .............iv Upozornění týkající se čištění ....................v Začínáme Kontrola komponent .........................................2 Popis výrobku .......................................................3 Horní / přední / pravá strana reproduktoru ....................................................3 Zadní strana reproduktoru .........................5 Používání kruhového ovladače .....................6 Horní strana kruhového ovladače ...........6 Spodní strana kruhového ovladače ........ 8 Připojení mezi kruhovým ovladačem a reproduktorem .............................................9 Připojení přes Bluetooth Připojení přes Wi-Fi Připojení k externímu zařízení Připojení externího zařízení pomocí kabelu AUX ..................................................... 13 Další funkce Používání funkce rozpoznávání hlasu v mobilním zařízení ............................................ 14 Používání přes připojení Wi-Fi .................... 16 Použití 2 jednotek - Audio Group .......... 16 Použití 2 jednotek - Stereo (Určeno pro VL350 / VL351) .......................................17 Připojení k televizoru Samsung Smart TV ......................................................... 19 Připojení zařízení Amazon .......................20 Instalace nástěnného držáku Příloha Řešení problémů ..............................................26 Poznámka k licenci otevřeného softwaru ..............................................................29 Licence .................................................................29 Technické údaje ................................................29 Doplňující informace ...................................... 31 O síťovém připojení .................................... 31 Podpora služby SmartThings™ .............. 31 Copyright ............................................................ 31 CZE - viZačínáme

Kontrola komponent Zkontrolujte komponenty dodané s vašimi reproduktory. VL350 / VL351 Reproduktor Kruhový ovladač AC/DC adaptér Zástrčka AC Zapojte zástrčku AC do AC/ DC adaptéru, dokud neuslyšíte zacvaknutí. Teprve potom je zástrčka řádně zapojena (určeno pro VL350 / VL351). Stručná příručka Bezpečnostní pokyny a standardy

Vzhled zástrčky AC se může lišit nebo může být dodávána s AC/DC adaptérem. (Určeno pro VL350 / VL351)

Po namontování nelze zástrčku AC odstranit. (Určeno pro VL350 / VL351) VL550 / VL551 Reproduktor Kruhový ovladač AC/DC adaptér Napájecí kabel Stručná příručka Bezpečnostní pokyny a standardy

Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky a tím k jeho selhání.

Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung. VÝSTRAHA

Nepokládejte na hlavní jednotku žádné předměty ani na ni nesedejte.

S výrobkem je třeba zacházet opatrně, neboť má ostré hrany.

Na spodní straně reproduktoru najdete důležité bezpečnostní informace.

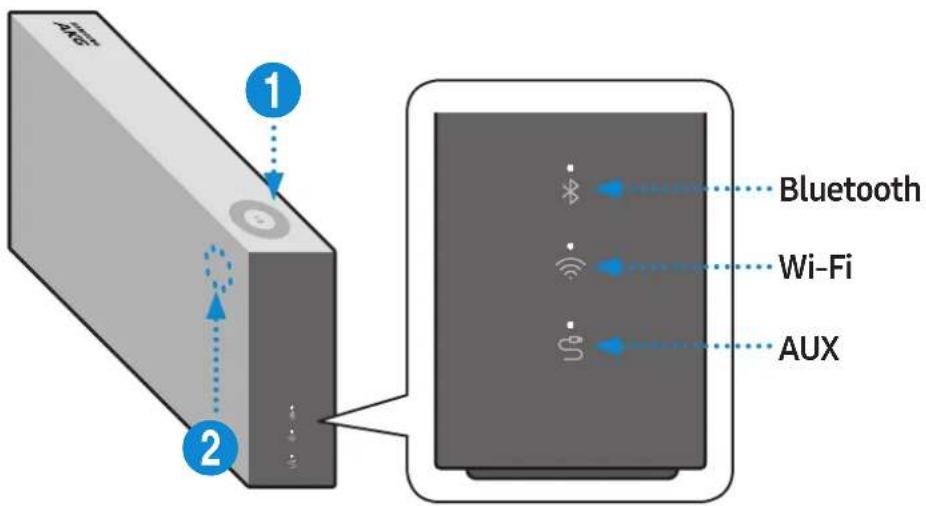

Horní / přední / pravá strana reproduktoru Bluetooth Wi-Fi AUX

Nastavení hlasitosti (otáčení dotykového ovladače) Klepněte na dotykový ovladač a jeho tažením po směru hodinových ručiček zvýšíte hlasitost. Klepněte na dotykový ovladač a jeho tažením proti směru hodinových ručiček snížíte hlasitost. Přehrát / Pozastavit Stisknutím tlačítka

můžete přehrávat hudbu nebo její přehrávání pozastavit. CZE - 32 Kontrolka LED LED Stav Popis Provoz Režim Bílá Svítí Připojeno / Běžný provoz - Bliká Spouštění - Připraveno na připojení kruhového ovladače

Aktualizace rmwaru - Připraveno na připojení k Wi-Fi Wi-Fi Modrá Bliká Čekání na připojení zařízení Bluetooth Červená Svítí Chyba připojení - Žlutá Blikne jednou Pokud je hlasitost nastavena na minimum nebo maximum

Nesvítí Nesvítí Úsporný režim -

Pokud není zařízení používáno déle než 5 minut, přepne se do pohotovostního režimu, aby se snížila spotřeba energie.

Tlačítko Bluetooth / Wi-Fi / AUX umožňuje postupně přepínat mezi funkcemi.

Funkce Přehrát / Pozastavit a přeskočení skladby nejsou dostupné v režimu AUX.

Chcete-li nastavit připojení Bluetooth, stiskněte tlačítko Bluetooth minimálně na 5 sekund.

Funkci ztlumení / zrušení ztlumení zvuku lze použít pomocí tlačítka Přehrát / Pozastavit v režimu AUX nebo Bluetooth (při připojení k televizoru). CZE - 4❚ Zadní strana reproduktoru AUX IN AUX IN AUX IN AUX IN AUX IN

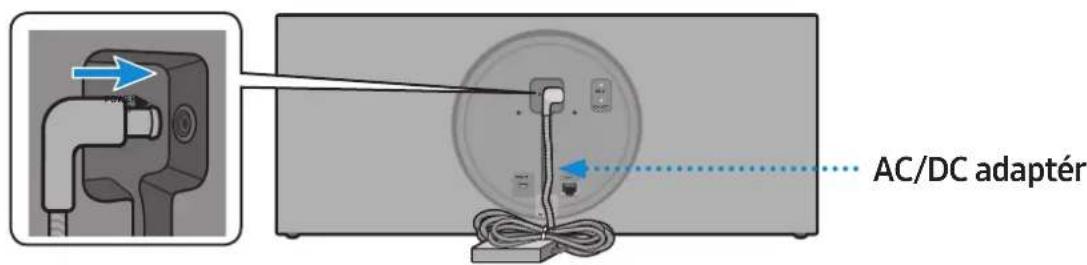

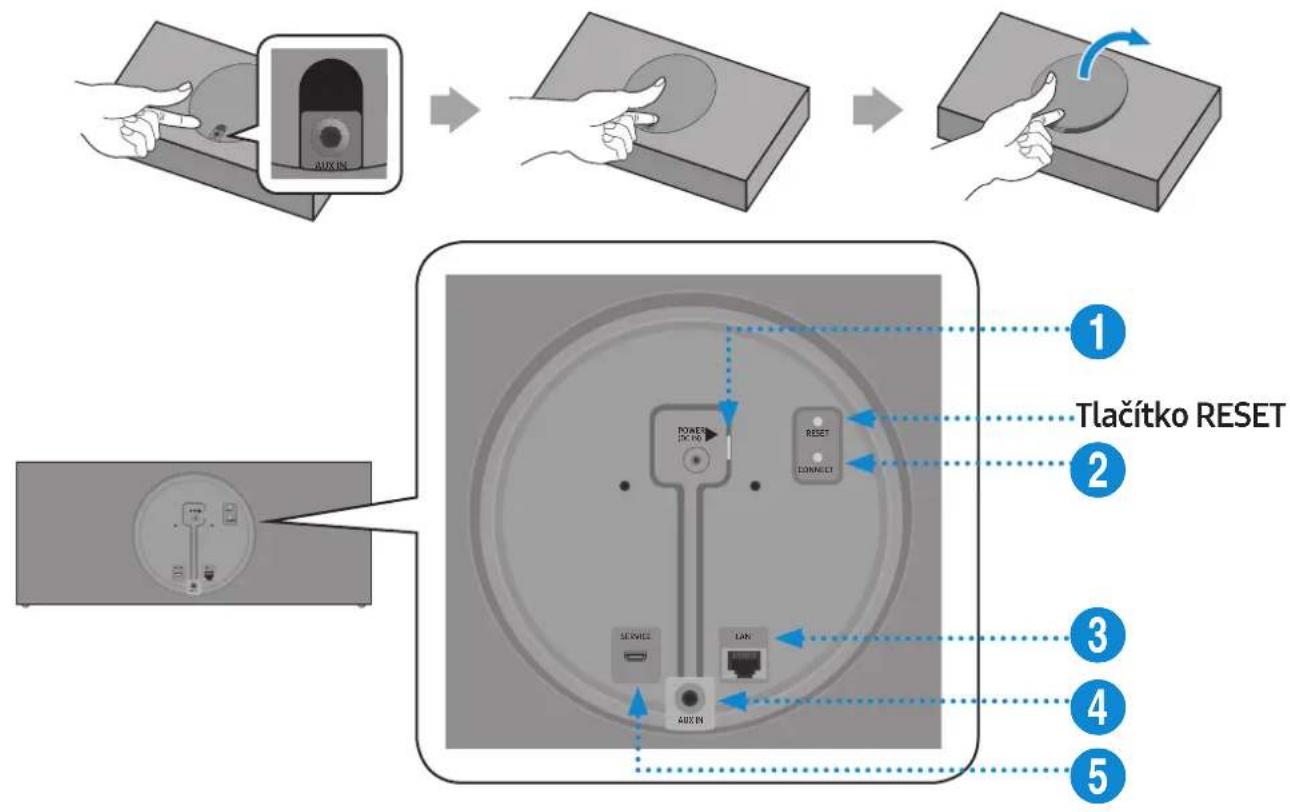

2. Zapojte výstupní napájecí kabel AC/DC adaptéru (kulatá zástrčka) do

Tlačítko CONNECT Stisknutím tohoto tlačítka se odpojíte od kruhového ovladače nebo se k němu znovu připojíte. Delším stisknutím tohoto tlačítka (na 5 sekund) inicializujete připojení Wi-Fi.

Konektor LAN Slouží k připojení reproduktoru k drátové síti.

Konektor AUX IN Slouží k připojení k analogovému výstupnímu konektoru na externím zařízení.

Konektor SERVICE Slouží k aktualizaci rmwaru reproduktoru servisním technikem.

Pro připojení použijte kabel Cat 7 (typ STP*). (*Stíněná kroucená dvojlinka)

Tlačítko RESET slouží k řešení problémů.

Používání kruhového ovladače

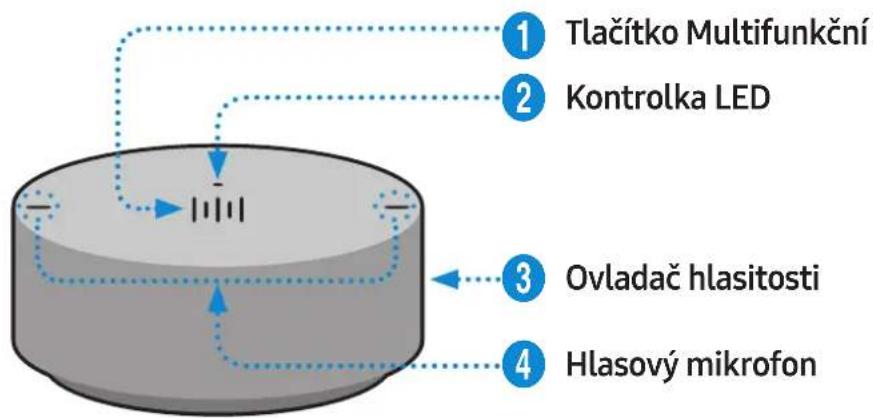

Horní strana kruhového ovladače

Tlačítko Multifunkční

X 1 Přehrát / Pozastavit Stisknutím tlačítka X 1 můžete přehrávat hudbu nebo její přehrávání pozastavit. X 2 Přehrát další skladbu Stisknutím tlačítka X 2 přehrajete další skladbu. X 3 Přehrávání předchozího hudebního souboru Stisknutím tlačítka X 3 přehrajete předchozí skladbu. 2 Sec Rozpoznávání hlasu v mobilním zařízení Stisknutím tlačítka na 2 sekundy aktivujete ve svém mobilním zařízení službu rozpoznávání hlasu.

Tato funkce je dostupná pouze v režimu Bluetooth. CZE - 62 Kontrolka LED V závislosti na stavu reproduktoru může kontrolka blikat, svítit nebo měnit barvu. LED Stav Popis Provoz Baterie Nesvítí Nic nesvítí Pohotovostní režim Vybitá baterie Bílá Svítí Běžný provoz Plně nabito Bliká Čekání na připojení k reproduktoru

Azurová Svítí Rozpoznávání hlasu v mobilu je aktivní (určeno pro Bluetooth)

Červená Svítí Chyba připojení k reproduktoru

Chyba Žlutá Blikne jednou Pokud je hlasitost nastavena na minimum nebo maximum

Růžová Jedenkrát blikne po použití klíče

Stav nabití baterie: méně než 10 % Svítí Aktuálně probíhá dobíjení

Nastavení hlasitosti (otáčení ovladače hlasitosti) Otáčením ovladače hlasitosti po směru hodinových ručiček zvýšíte hlasitost. Otáčením ovladače hlasitosti proti směru hodinových ručiček snížíte hlasitost.

Hlasový mikrofon Mikrofony, které slouží k rozpoznávání hlasu v mobilním zařízení.

Funkce přehrávání/pozastavení a přeskočení skladby nejsou dostupné v režimu AUX. CZE - 7❚ Spodní strana kruhového ovladače

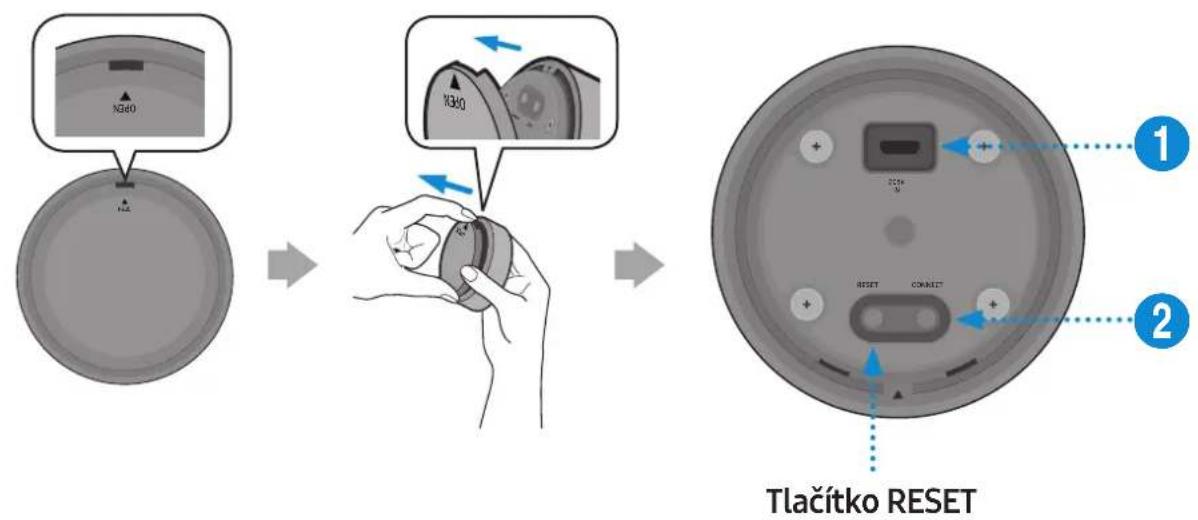

Sundejte kryt na spodní straně kruhového ovladače a ovladač zapněte.

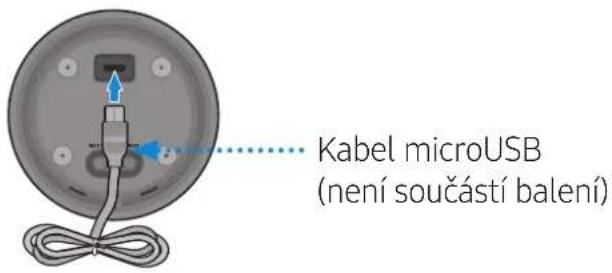

Konektor DC 5V IN Pro nabíjení kruhového ovladače připojte kabel s konektorem microUSB.

Tlačítko CONNECT Zkuste se připojit k reproduktoru.

Zkontrolujte stav kontrolky LED (bliká růžově). Pokud je slabá baterie, nabijte kruhový ovladač pomocí kabelu s konektorem microUSB. (Další informace o kontrolce LED najdete na straně

Úplné nabití baterie trvá přibližně 3 hodiny. Zcela nabitá baterie vydrží až 90 dní.

Životnost baterie závisí na podmínkách a prostředí, kde je používána.

Tlačítko RESET slouží k řešení problémů. CZE - 8❚ Připojení mezi kruhovým ovladačem a reproduktorem

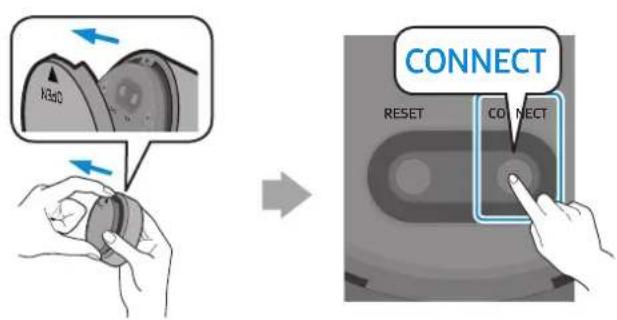

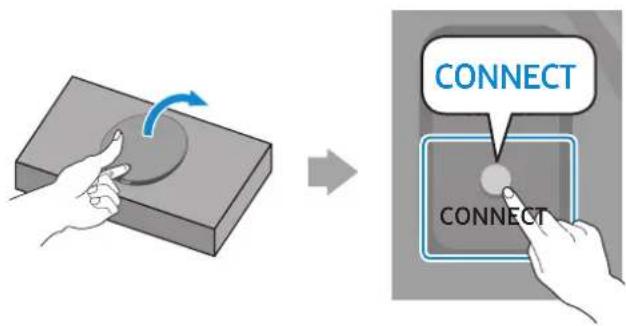

• Před použitím kruhového ovladače Nabijte kruhový ovladač tak, aby svítila kontrolka LED. (Při úplném nabití bude kontrolka LED svítit bíle.) CONNECTDC 5VINRESETKabel microUSB (není součástí balení) Stiskněte tlačítko CONNECT na zadní straně reproduktoru. DC 24VSERVICEAUX INLANPOWERNETWORK(DC IN)POWERSERVICEAUX INLAN RESETCONNECT RESET CONNECT (DC IN) POWER AUX IN AUX IN AUX IN CONNECT Stiskněte tlačítko CONNECT na spodní straně kruhového ovladače. OPEN OPEN OPEN CONNECT RESET OPEN CONNECT DC 5V

RESET CONNECT Po připojení kruhového ovladače a reproduktoru uslyšíte z reproduktoru hlasovou zprávu „Pairing is complete. (Spárování bylo dokončeno.)“.CZE - 9Prostřednictvím funkce Bluetooth můžete připojit mobilní zařízení a poté přehrávat hudbu z reproduktoru.

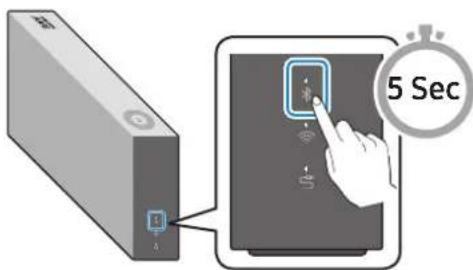

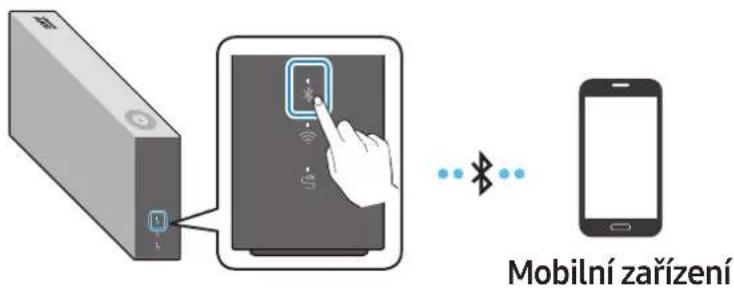

Na pravé straně reproduktoru stiskněte minimálně na 5 sekund tlačítko Bluetooth. 5 Sec

Ve svém mobilním zařízení proveďte vyhledávání a ze seznamu zařízení Bluetooth vyberte to, které požadujete (např. [AV] Samsung AKG VL5). Mobilní zařízení „[AV] Samsung AKG VL*“

• Opakované připojení Pokud se znovu připojujete k mobilním zařízením, je třeba provést pouze krok 2.

Připojení Bluetooth vám umožňuje využívat ve svém mobilním zařízení službu rozpoznávání hlasu. Připojení přes Bluetooth CZE - 101 Stisknutím tlačítka Wi-Fi na pravé straně reproduktoru se přepnete do režimu Wi-Fi.

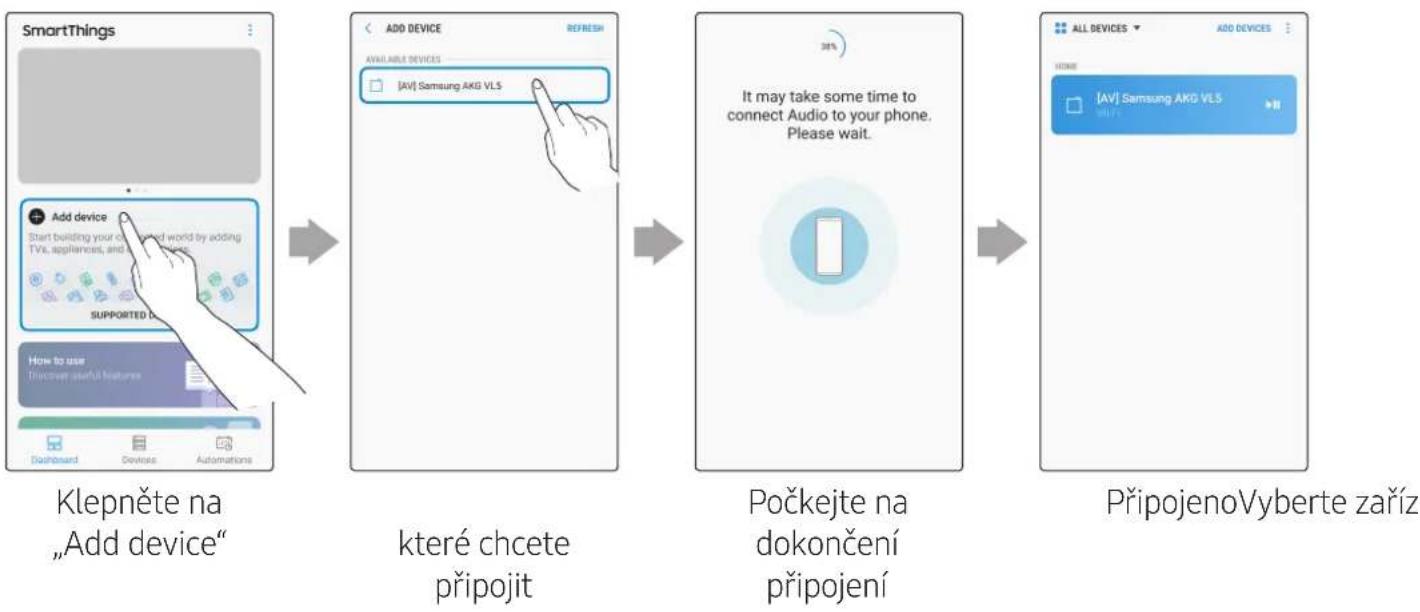

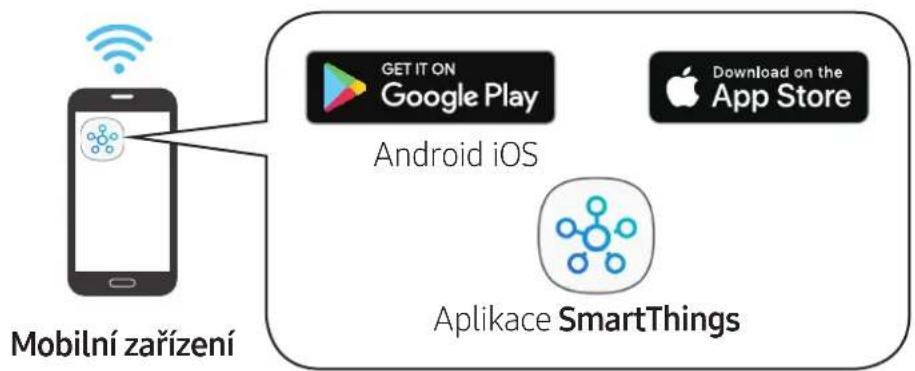

Do svého mobilního zařízení si stáhněte aplikaci SmartThings a poté ji spusťte.

Pro zařízení, která aplikace SmartThings nepodporuje, nelze nakongurovat nastavení.

Požadavky aplikace SmartThings: Android 6.0 nebo novější verze / iOS 10.0 nebo novější verze

Chcete-li používat aplikaci SmartThings, budete potřebovat účet Samsung. Mobilní zařízení Android iOS Aplikace SmartThings

Dokončete nastavení podle pokynů na obrazovce aplikace SmartThings. Počkejte na dokončení připojení PřipojenoVyberte zařízení, které chcete připojit Klepněte na „Add device“ Připojení přes Wi-Fi CZE - 114 Pro připojení všech reproduktorů ke stejnému bezdrátovému směrovači zopakujte kroky 1–3.

Uživatelé služby Spotify Premium mohou přehrávat hudbu z aplikace Spotify. 5-1 Pro opakované připojení nebo připojení k novému bezdrátovému směrovači postupujte podle níže uvedených pokynů. Z reproduktoru zazní hlasová zpráva oznamující, že se nyní nachází v pohotovostním režimu. DC 24VSERVICEAUX INLANPOWERNETWORK(DC IN)POWERSERVICEAUX INLAN RESETCONNECT RESET CONNECT

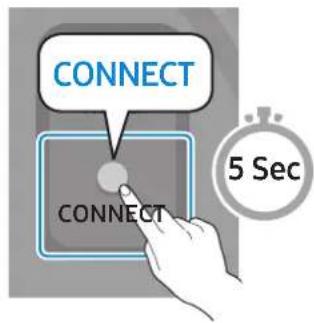

CONNECT Stiskněte na 5 sekund tlačítko CONNECT. 5 Sec 5-2 Proveďte znovu krok 3.

• Odstranění zařízení z aplikace SmartThings V pravém horním rohu seznamu zařízení klepněte

Klepněte na vedle zařízení, které chcete odebrat Klepněte na „Edit“ CZE - 12❚ Připojení externího zařízení pomocí kabelu AUX Pomocí kabelu AUX můžete připojit mobilní zařízení a poté přehrávat hudbu z reproduktoru.

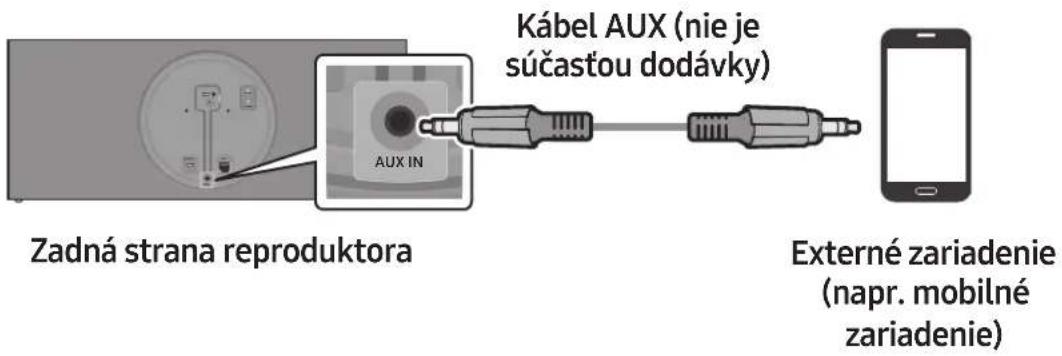

Stisknutím tlačítka AUX na pravé straně reproduktoru se přepnete do režimu AUX.

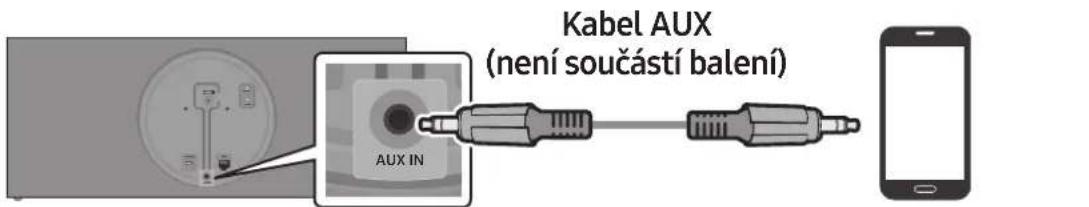

Pomocí kabelu AUX (není součástí balení) propojte konektor AUX IN na zadní straně reproduktoru s externím zařízením.

DC 24V SERVICE AUX IN LAN POWER NETWORK (DC IN) POWER SERVICE AUX IN LAN RESET CONNECT RESET CONNECT (DC IN) POWER Kabel AUX (není součástí balení) Zadní strana reproduktoru Externí zařízení (např. Mobilní zařízení) Připojení k externímu zařízení

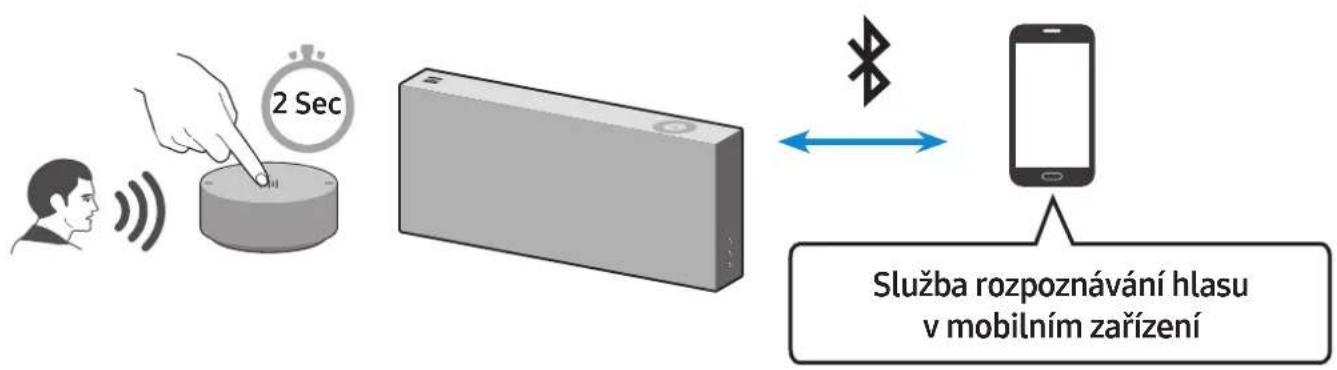

Používání funkce rozpoznávání hlasu v mobilním zařízení Speciální funkce v režimu Bluetooth

Tuto funkci lze používat pouze v případě, že je přes Bluetooth připojeno mobilní zařízení.

Ovládání se může lišit v závislosti na specikaci mobilního zařízení. Služba rozpoznávání hlasu v mobilním zařízení 2 Sec

V závislosti na službě rozpoznávání hlasu poskytované vaším mobilním zařízením (např. Bixby, Siri, Google Assistant atd.) se může její dostupnost a využití lišit. Příklad funkce Příklad mluvení Poslech hudby Přehrát prvních TOP 100 Odesílání zpráv Přeposlat moji nejnovější smsku mámě Další funkce CZE - 141 Stisknutím tlačítka Bluetooth na pravé straně reproduktoru se přepnete do režimu Bluetooth. 1-1 Pokud jste tak již neučinili, nastavte mezi reproduktory a svým mobilním zařízením připojení Bluetooth.

Informace o připojení mobilního zařízení najdete v části [Připojení přes Bluetooth] Klikněte zde.

Stiskněte a podržte tlačítko Multifunkční na kruhovém ovladači, dokud nezačne kontrolka LED azurově svítit (alespoň na 2 sekundy). 2 Sec

Barva kontrolky LED se změní na azurovou, což indikuje, že je služba rozpoznávání hlasu v zařízení aktivována. Při používání služby rozpoznávání hlasu hovořte přímo do kruhového ovladače.

V případě aplikace S Voice v zařízení Samsung Galaxy je pro použití této funkce nutné uvolnit zamykací gesto. VÝSTRAHA

Při používání služby rozpoznávání hlasu udržujte mezi obličejem a kruhovým ovladačem vzdálenost alespoň 1,5 cm.

Používání přes připojení Wi-Fi Funkce po připojení k Wi-Fi

Použití 2 jednotek - Audio Group

Připojení k televizoru Samsung Smart TV

Připojení zařízení Amazon

Všechny reproduktory by měly být připojeny ke stejnému bezdrátovému směrovači.

Pokud používáte dvě zařízení, doporučujeme bezdrátové připojení v pásmu 5 GHz.

Při použití dvou zařízení může dojít k časovému rozdílu mezi výstupem videa připojeného zařízení a jeho zvukovým výstupem.

Při použití v určitých podmínkách může ojediněle docházet k trhanému přehrávání zvuku nebo přerušení připojení z důvodu rušení bezdrátového přenosu.

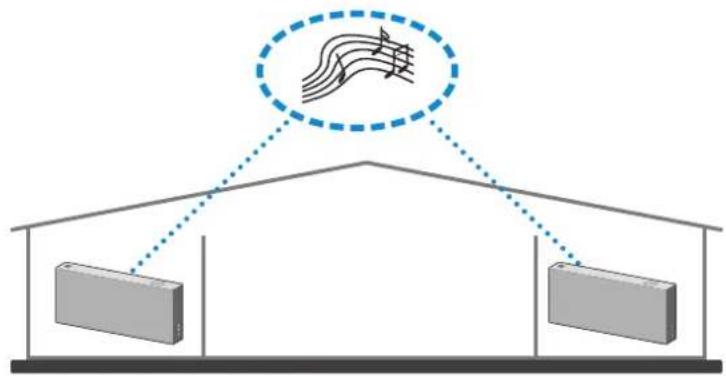

Použití 2 jednotek - Audio Group

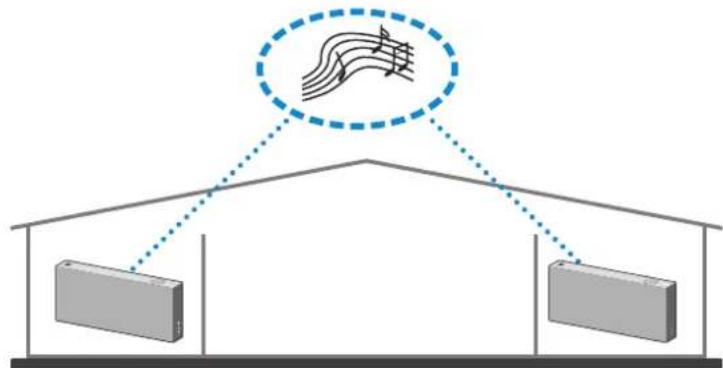

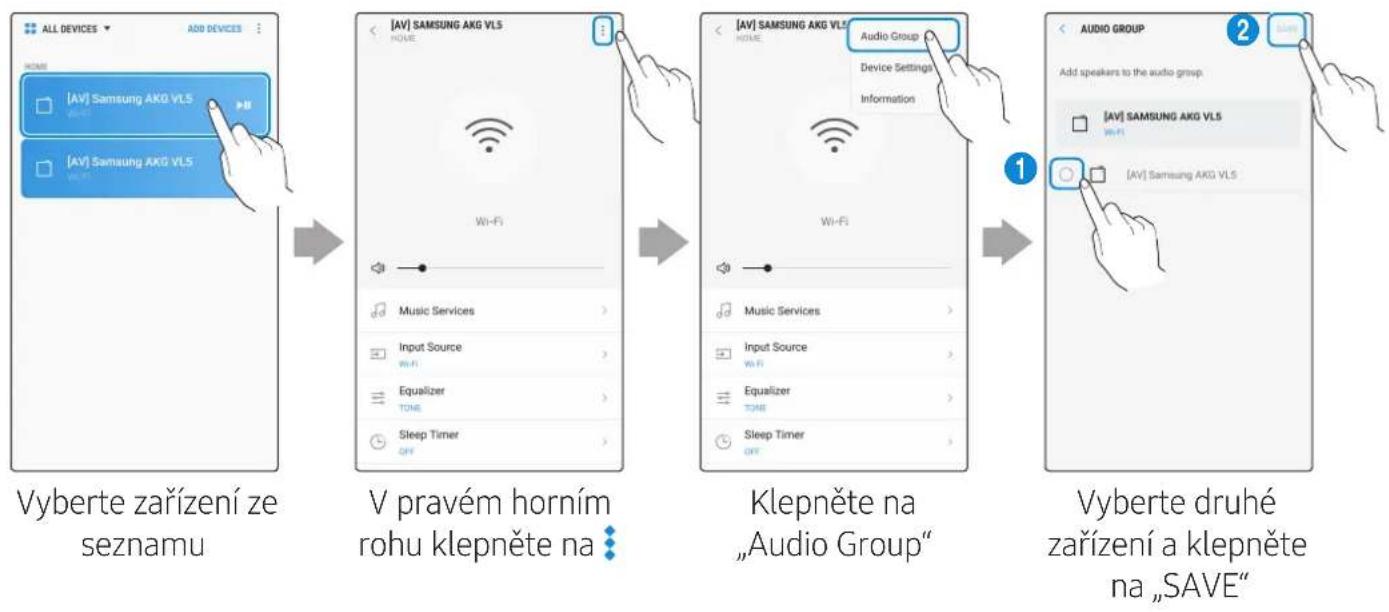

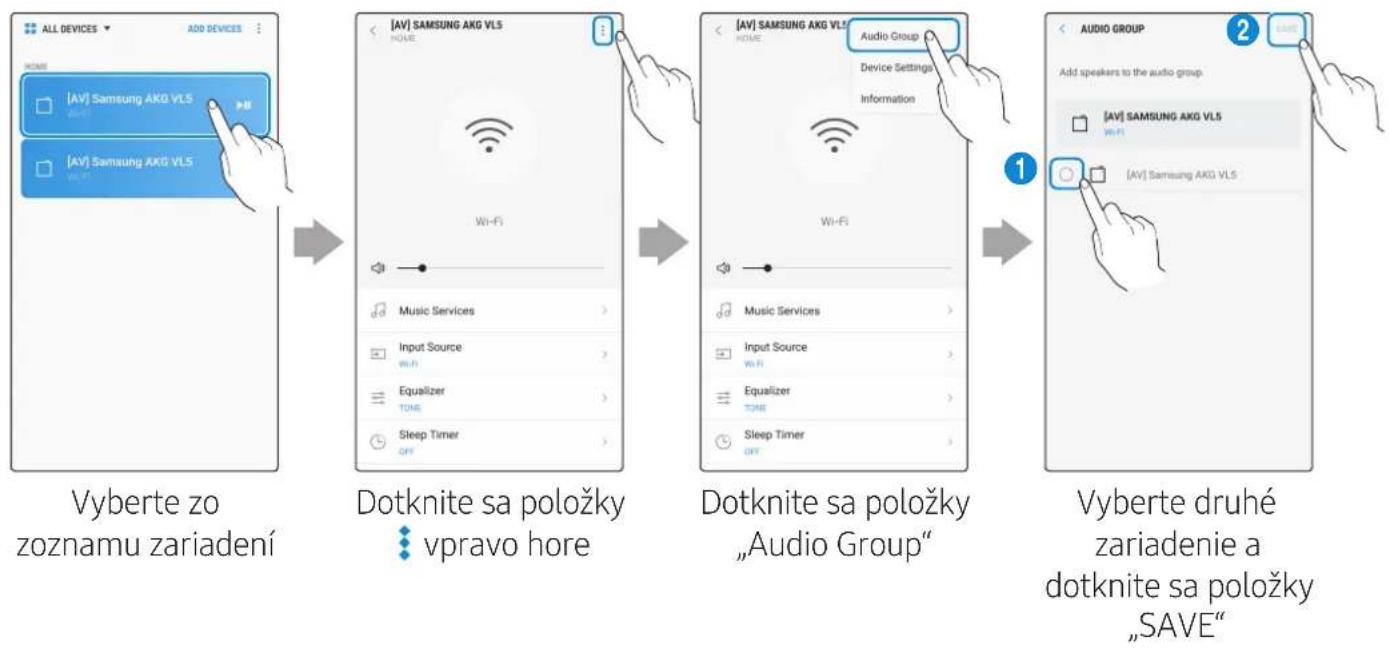

Pomocí aplikace SmartThings můžete připojit 2 reproduktory tak, aby z obou hrála hudba současně funkce Audio Group.

Chcete-li používat funkci Audio Group, musí být všechny reproduktory připojeny ke stejnému bezdrátovému směrovači. CZE - 162 V aplikaci SmartThings vyberte funkci Audio Group. V pravém horním rohu klepněte na Vyberte zařízení ze seznamu Klepněte na „Audio Group“ Vyberte druhé zařízení a klepněte na „SAVE“

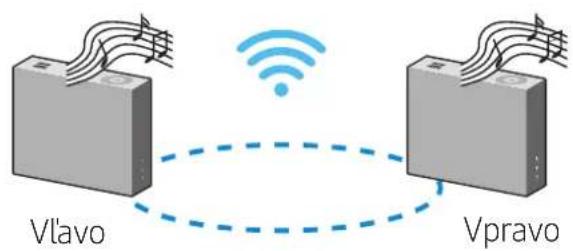

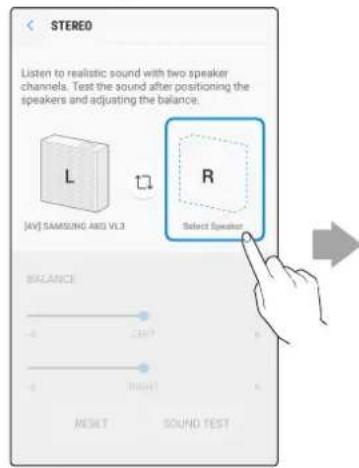

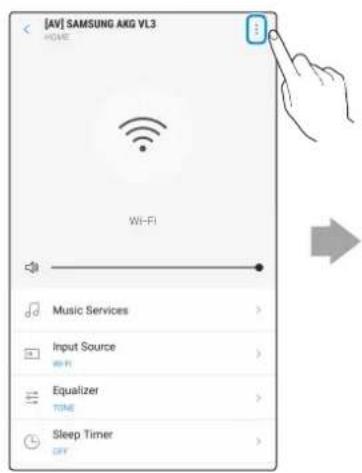

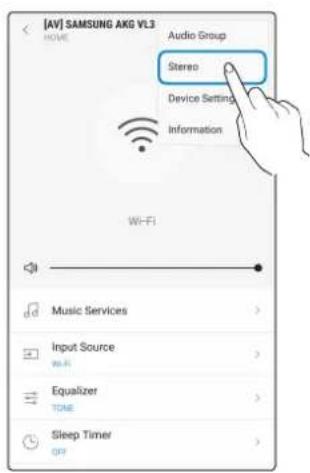

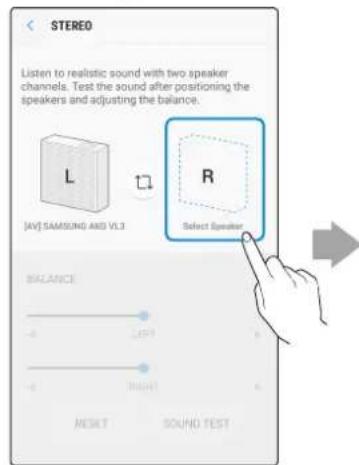

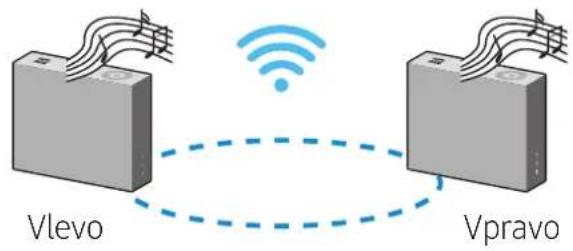

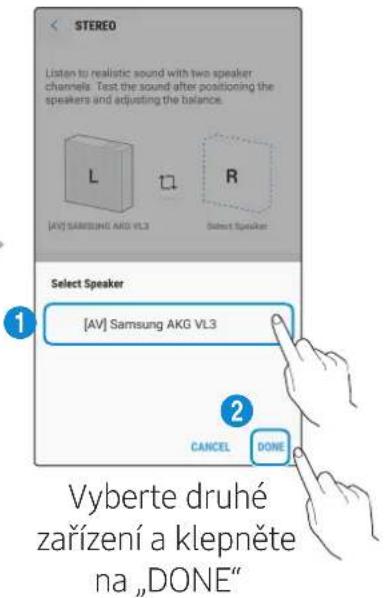

Pomocí aplikace SmartThings můžete připojit 2 reproduktory tak, aby z obou hrála hudba současně funkce Stereo.

Chcete-li používat funkci Stereo, musí být všechny reproduktory připojeny ke stejnému bezdrátovému směrovači. Vlevo Vpravo CZE - 172 V aplikaci SmartThings vyberte funkci Stereo. V pravém horním rohu klepněte na Vyberte zařízení ze seznamu Klepněte na „Stereo“ Klepněte na „Select Speaker“ Vyberte druhé zařízení a klepněte na „DONE“

VL550 / VL551 je již stereofonním zařízením, takže podporuje funkci připojení více stereofonních zařízení pouze pro funkci Audio Group. CZE - 18❚ Připojení k televizoru Samsung Smart TV

1. Tato funkce je dostupná pouze pro televizory Samsung uvedené na trh od roku 2014.

2. Televizor musí být připojen k bezdrátovému směrovači.

3. Reproduktory Samsung je třeba připojit k bezdrátovému směrovači, k němuž je připojen i

televizor. (viz uživatelská příručka k příslušnému výrobku)

Připojení 1 reproduktoru k televizoru Samsung Smart TV 2018 Domů (

Připojení 2 reproduktorů k televizoru Samsung Smart TV 2018 Domů (

Nastavení Surround reproduktorů Wi-Fi

Připojení 1 reproduktoru k televizoru Samsung Smart TV 2017 Domů (

Připojení 2 reproduktorů k televizoru Samsung Smart TV 2017 Domů (

Nastavení Surround reproduktorů Wi-Fi

Připojení 1 reproduktoru k televizoru Samsung Smart TV 2016 Domů (

Připojení 2 reproduktorů k televizoru Samsung Smart TV 2016 Domů (

Nastavení pro pokročilé

Správce bezdrátových reproduktorů

Připojení 1 nebo 2 reproduktorů k televizoru Samsung Smart TV z roku 2015 Nabídka

Připojení 1 nebo 2 reproduktorů k televizoru Samsung Smart TV z roku 2014 Nabídka

Nastavení reproduktorů

Multiroom Link - Nastavení

Vzhledem k tomu, že se nabídky mohou lišit podle roku výroby, potřebné informace najdete v příručce ke svému televizoru. CZE - 19❚ Připojení zařízení Amazon

Tato funkce nemusí být v některých zemích dostupná.

Tato služba je poskytována společností Amazon a může být kdykoli ukončena. Společnost Samsung nenese odpovědnost za dostupnost služby.

Připojení a používání se zařízením Amazon (Amazon Echo) Pomocí zařízení Amazon Echo můžete ovládat reproduktor a využívat hudební služby poskytované prostřednictvím Amazon Echo.

Zkontrolujte, zda je reproduktor připojen k Wi-Fi [Připojení přes Wi-Fi] Klikněte zde.

V aplikaci SmartThings změňte název svého reproduktoru na název, který může rozpoznat vaše zařízení Amazon. (Příklad: Samsung, Reproduktor, Obývák, Společenská místnost, Ložnice, Kancelář atd.) VÝSTRAHA

Zařízení Amazon nemusí rozpoznat názvy obsahující například speciální znaky. Výběr možnosti „Edit“ Výběr reproduktorů Změna názvu „SAVE“ CZE - 202 V aplikaci Alexa vyhledejte v části Skills „Samsung Wireless Audio“ a zvolte ENABLE.

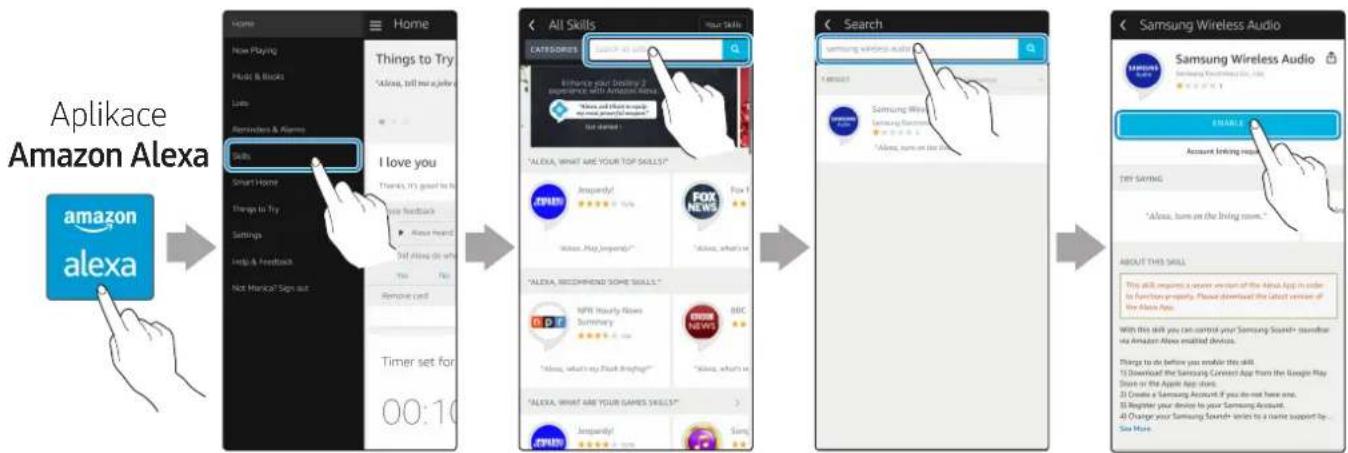

Pokud máte již Skills nastavena, tento krok přeskočte. Aplikace Amazon Alexa Výběr „Skills“ Vyhledání „ENABLE“

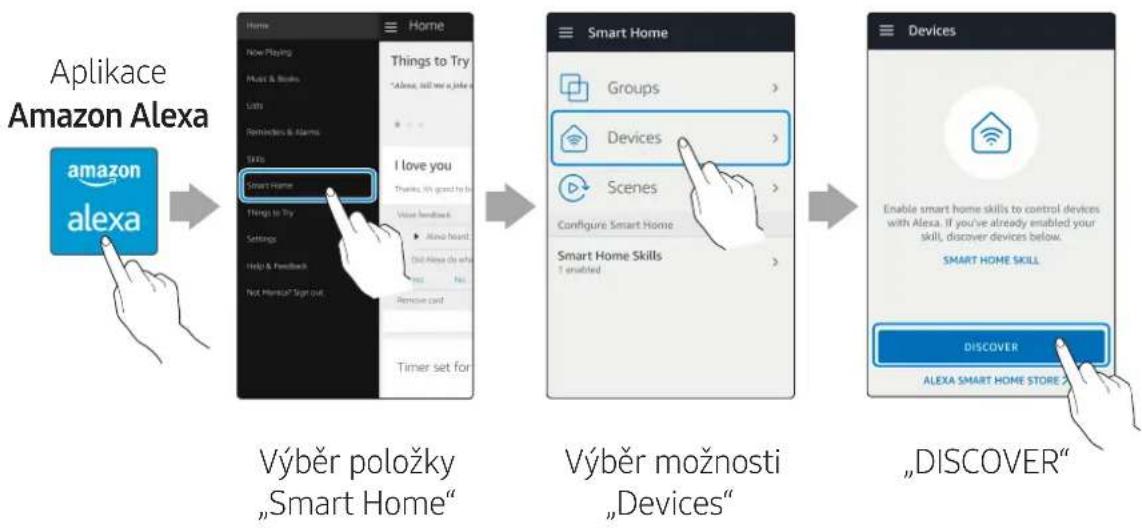

V aplikaci Alexa dokončete připojení klepnutím na Smart Home → Devices → DISCOVER. Aplikace Amazon Alexa Výběr položky „Smart Home“ Výběr možnosti „Devices“ „DISCOVER“ CZE - 21` Ovládání reproduktoru hlasovými příkazy

Služba Amazon Echo, kterou můžete používat se svým reproduktorem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo. Spuštění + Příkaz + Název reproduktoru Použijte název reproduktoru, který jste změnili v aplikaci SmartThings. [Připojení a používání se zařízením Amazon (Amazon Echo)] Klikněte zde. Akce Hlasový příkaz Vyhledání zvukového zařízení přidaného do účtu SmartThings propojeného s účtem Amazon Alexa „Alexa Vyhledat zařízení“

• Použití hlasových příkazů pro reproduktor s názvem „Obývák“ Akce Hlasový příkaz Nastavení hlasitosti na úroveň 20 „Alexa Nastavit hlasitost na 20 v obýváku“ Zvýšení úrovně hlasitosti „Alexa Zvýšit hlasitost v obýváku“ Ztlumení zvuku „Alexa Ztlumit zvuk v obýváku“ Poslech rozhlasové stanice s názvem KISS FM „Alexa Přehrát Kiss FM v obýváku“ Přehrání další skladby „Alexa Další skladba v obýváku“ Zastavení přehrávání zvuku „Alexa Zastavit v obýváku“ Zapnutí zvuku „Alexa Zapnout v obýváku“ Vypnutí zvuku „Alexa Vypnout v obýváku“ Změna vstupního zdroje „Alexa Přepnout na Bluetooth v obýváku“ CZE - 22Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete reproduktor namontovat.

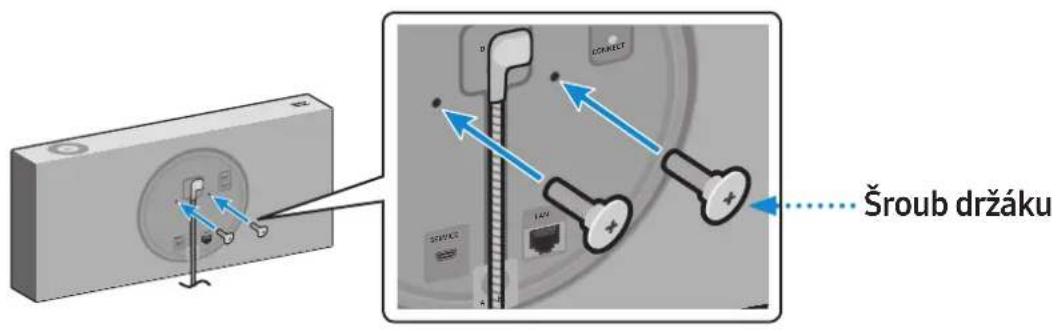

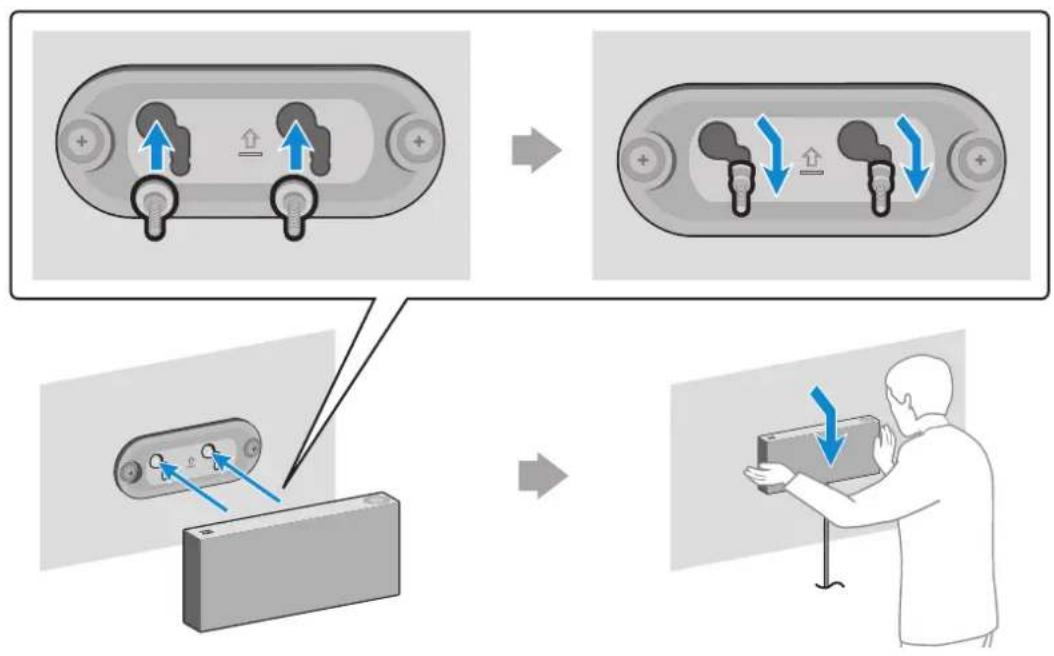

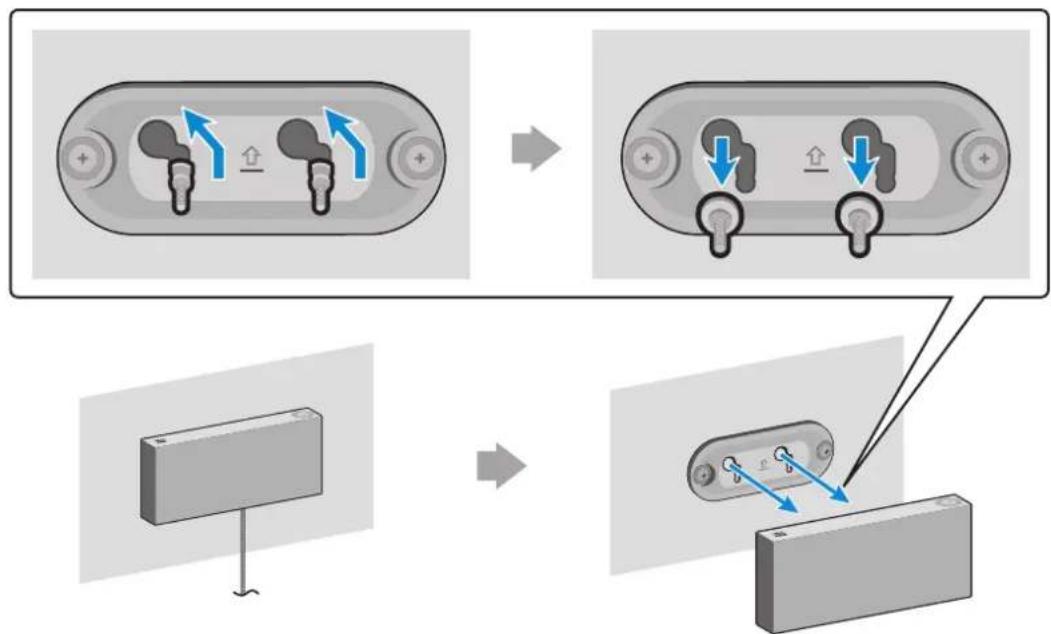

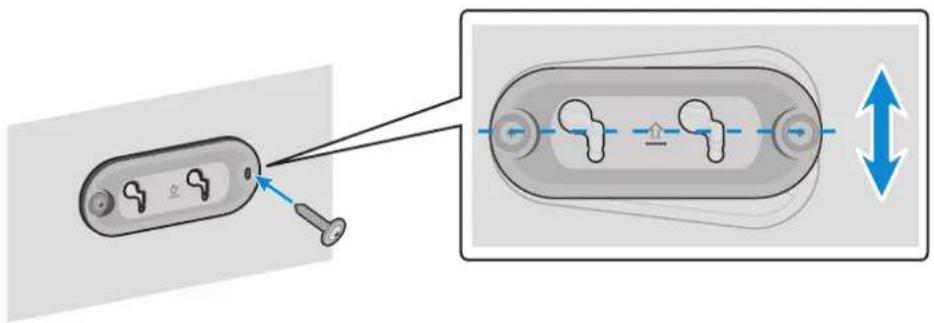

Co vzít do úvahy při nákupu

Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

Zkontrolujte, zda je zeď dostatečně silná, aby zařízení unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

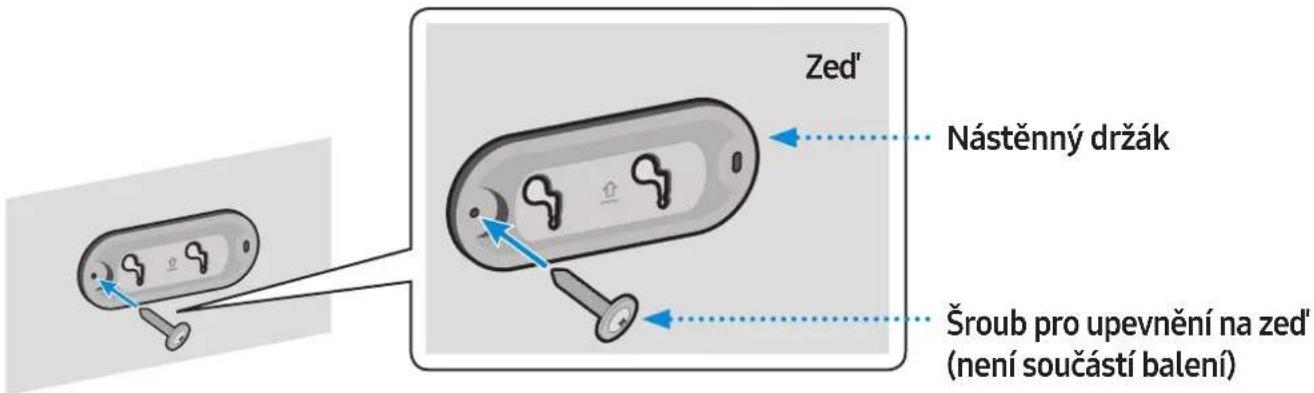

Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek. Montáž provádějte pouze na svislou stěnu.

Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem.

Nástěnný držák si nechte nainstalovat kvalikovaným řemeslníkem.

Požádejte o montáž zařízení na stěnu profesionální rmu.

Společnost Samsung Electronics nenese žádnou odpovědnost za škody na výrobku vzniklé v důsledku nesprávné instalace.

Dávejte pozor, aby reproduktor nebyl instalován naležato nebo vzhůru nohama. Součásti sady nástěnného držáku Nástěnný držák Šroub držáku (2 ks) Šroub pro upevnění na zeď (2 ks) (není součástí balení)

Před montáží nástěnného držáku připojte k hlavní jednotce AC/DC adaptér. AC/DC adaptér

(DC IN) POWER Instalace nástěnného držáku CZE - 232 Upevněte Nástěnný držák a v levém otvoru utáhněte Šroub pro upevnění na zeď. Zeď Nástěnný držák Šroub pro upevnění na zeď (není součástí balení)

Utáhnete Šroub pro upevnění na zeď v pravém otvoru.

Pokud není držák v rovině, mírně povolte levý Šroub pro upevnění na zeď a upravte polohu Nástěnného držáku směrem nahoru či dolů.

Utáhněte oba Šrouby držáku v otvorech držáku na zadní straně hlavní jednotky. DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT Šroub držáku CZE - 245 Vložte Šrouby držáku na hlavní jednotce do větších otvorů v Nástěnném držáku. Poté je posuňte ve směru šipek tak, aby zapadly do malých drážek.

Šrouby je třeba posouvat ve směru šipek, dokud nezapadnou do malých drážek Nástěnného držáku.

• Demontáž nástěnného držáku Zvedněte hlavní jednotku nahoru tak, aby se Šrouby držáku dostaly do větších otvorů Nástěnného držáku, a poté hlavní jednotku vytáhněte. CZE - 25Příloha

Řešení problémů Před kontaktováním servisu zkontrolujte následující možnosti. Příznak Kontrola Opatření Reproduktor nejde zapnout.

Zkontrolujte, zda je řádně zapojen napájecí kabel.

Zapojte napájecí kabel. Po stisknutí tlačítka nebo oblasti dotykového ovladače nedojde k žádné odezvě.

Tlačítko nebo oblast dotykového ovladače mohou být vystaveny působení statické elektřiny.

Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte. Není slyšet žádný zvuk.

Je reproduktor připojen ke zdroji napájení?

Hlasitost může být nastavena na nejnižší úroveň.

Zkontrolujte, zda je reproduktor správně připojen k napájení.

Zkuste nastavit hlasitost. Kruhový ovladač nefunguje.

Baterie kruhového ovladače nemusí být dostatečně nabitá.

Kruhový ovladač se může nacházet mimo svůj provozní rozsah.

Zkontrolujte připojení mezi kruhovým ovladačem a reproduktorem.

Stiskněte tlačítko RESET na spodní straně kruhový ovladač.

Dobijte baterii podle vysvětlivek ke stavu kontrolky LED kruhového ovladače.

Přesuňte kruhový ovladač blíže k reproduktoru.

Viz „Připojení mezi kruhovým ovladačem a reproduktorem“ (strana 9) Klikněte zde. CZE - 26Příznak Kontrola Opatření Reproduktor nelze připojit k mobilnímu zařízení nebo televizoru. Kabelové připojení

Zkontrolujte připojení kabelu.

Na pravé straně reproduktoru zkontrolujte, zda je režim reproduktoru nastaven na AUX.

Podle názvu konektoru zkontrolujte, zda je kabel zapojen do správného konektoru.

Viz „Připojení k externímu zařízení“ (strana 13). Klikněte zde. Připojení přes Bluetooth

Na pravé straně reproduktoru zkontrolujte, zda je režim reproduktoru nastaven na Bluetooth.

Nastavte reproduktor na režim Bluetooth a zkuste jej znovu vyhledat ze svého mobilního zařízení nebo televizoru.

Na pravé straně reproduktoru stiskněte alespoň na 5 sekund tlačítko Bluetooth, čímž přejdete do pohotovostního režimu, a poté ze svého mobilního zařízení nebo televizoru reproduktor vyhledejte. Viz „Připojení přes Bluetooth“ (strana 10). Klikněte zde. Připojení přes Wi-Fi

Zkontrolujte, zda máte podporovaný model televizoru.

Vaše mobilní zařízení nebo televizor musí být připojeny k síti Wi-Fi.

Váš reproduktor musí být připojen k síti Wi-Fi.

Zkontrolujte kanál DFS. (DFS: Dynamic Frequency Selection – Dynamický výběr kmitočtu)

Tato funkce podporuje pouze pro televizory Samsung Smart TV uvedené na trh od roku 2014.

Není-li televizor připojen k síti Wi-Fi, vytvořte připojení pomocí nabídky sítě na televizoru (viz uživatelská příručka dodaná s televizorem).

Pokud je již televizor připojen, měl by se název reproduktoru zobrazit v aplikaci SmartThings ve vašem mobilním zařízení (smartphonu, tabletu atd.). Viz „Používání přes připojení Wi-Fi“ (strana 16). Klikněte zde.

Propojení televizoru a reproduktoru přes Wi-Fi nemusí být možné, pokud váš bezdrátový směrovač používá kanál DFS. Podrobnější informace získáte od svého poskytovatele internetu. CZE - 27Příznak Kontrola Opatření Při přehrávání hudby nebo videa přes Bluetooth v mém mobilním zařízení dochází k zadrhávání zvuku.

Zkontrolujte, zda se v okolí nenachází nějaká zařízení, která využívají rádiovou komunikaci nebo která mohou způsobovat rušení.

Jsou vaše mobilní zařízení nebo jiná radiokomunikační zařízení připojena k síti Wi-Fi v pásmu 2,4 GHz?

Pokud se v okolí nachází zařízení, které využívá rádiovou komunikaci nebo které může způsobovat rušení, vypněte je.

Viz „Připojení přes Bluetooth“ (strana 10). Klikněte zde.

Pokud jsou vaše mobilní zařízení nebo jiná radiokomunikační zařízení připojena k síti Wi-Fi v pásmu 2,4 GHz, může docházet k rušení. Zkuste připojit své mobilní zařízení k síti v pásmu 5 GHz. Po připojení reproduktoru přes Wi-Fi dochází v režimu Audio Group nebo Stereo k zadrhávání zvuku.

Používáte k propojení svého mobilního zařízení a reproduktoru síť Wi-Fi v pásmu 2,4 GHz?

Zkontrolujte vzdálenost mezi bezdrátovým směrovačem a reproduktorem.

Zkontrolujte vzdálenost mezi reproduktory.

Připojte své mobilní zařízení a reproduktor k síti v pásmu 5 GHz.

Vzdálenost mezi bezdrátovým směrovačem a reproduktorem musí být v rámci jejich provozního rozsahu.

Zkuste vypnout bezdrátový směrovač a provést restart.

Vzdálenost mezi reproduktory musí být v rámci jejich provozního rozsahu. Po propojení televizoru a reproduktorů přes Wi-Fi dochází u reproduktoru v režimu Stereo ke ztrátě připojení nebo občasnému odpojení.

Používáte k propojení svého televizoru a reproduktoru síť Wi-Fi v pásmu 2,4 GHz?

Zkontrolujte vzdálenost mezi bezdrátovým směrovačem, televizorem a reproduktorem.

Připojte televizor a reproduktor k síti v pásmu 5 GHz.

Pokud máte tento problém a jste již připojeni k síti Wi-Fi v pásmu 5 GHz, zkontrolujte kanál DFS.

Vzdálenost mezi bezdrátovým směrovačem, televizorem a reproduktorem musí být v rámci jejich provozního rozsahu. Při pokusu o připojení reproduktoru přes Wi-Fi jej aplikace SmartThings nezobrazuje v seznamu dostupných zařízení.

Je reproduktor připojen ke zdroji napájení?

Je vaše mobilní zařízení připojeno k bezdrátovému směrovači?

Zkontrolujte, zda je reproduktor správně připojen k napájení.

Připojte své mobilní zařízení k bezdrátovému směrovači.

Stiskněte na zadní straně reproduktoru alespoň na 5 sekund tlačítko CONNECT, čímž přejdete do pohotovostního režimu, a zkuste se znovu připojit.

Pokud problém přetrvává, obraťte se s žádostí o jeho vyřešení na call centrum společnosti Samsung.

Poznámka k licenci otevřeného softwaru

Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com

Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses.

Technické údaje Název modelu VL350 / VL351 VL550 / VL551 Hmotnost 2,1 Kg 4,6 Kg Rozměry (Š x V x H) 210,0 X 211,5 X 70,0 mm 522,0 X 211,5 X 70,0 mm Reproduktor 1x subwoofer, 1x výškový reproduktor, 4 Ω 3x subwoofer, 2x výškový reproduktor, 4 Ω Rozsah provozních teplot +5 °C až +35 °C Rozsah provozní vlhkosti 10 % až 75 % Bezdrátová místní síť Vestavěná Zabezpečení WEP (OPEN/SHARED) WPA-PSK (TKIP/AES) WPA2-PSK (TKIP/AES) Výstupní výkon bezdrátového zařízení Maximální výkon vysílače (Wi-Fi) 100 mW při 2,4 GHz – 2,4835 GHz, 5,15 GHz – 5,35 GHz 5,47 GHz – 5,725 GHz Výstupní výkon bezdrátového zařízení Maximální výkon vysílače (Bluetooth) 100 mW při 2,4 GHz–2,4835 GHz

Rychlost sítě 10 Mb/s a nižší není podporována.

Vyhrazujeme si právo změn konstrukce a specikací bez předchozího upozornění.

Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: spodní strana hlavní jednotky reproduktoru)

Hmotnost a rozměry jsou přibližné.

Další informace o použití tohoto přístroje naleznete na webu www. samsung.com. CZE - 29Celková spotřeba energie v pohotovostním režimu (W) (všechny síťové konektory jsou ve stavu „ZAPNUTO“) 3,0 W Wi-Fi Deaktivace Wi-Fi Chcete-li deaktivovat Wi-Fi, stiskněte v režimu Wi-Fi současně tlačítka Přehrát / Pozastavit (na horní straně) a CONNECT (na zadní straně) a alespoň 30 sekund je podržte. Aktivace Wi-Fi Je-li funkce Wi-Fi deaktivována, můžete ji znovu povolit tak, že stisknete tlačítko Wi-Fi na pravé straně reproduktoru a alespoň 30 sekund jej podržíte. Bluetooth Deaktivace Bluetooth Chcete-li deaktivovat Bluetooth, stiskněte v režimu Bluetooth současně tlačítka Přehrát / Pozastavit (na horní straně) a CONNECT (na zadní straně) a alespoň 30 sekund je podržte. Aktivace Bluetooth Je-li funkce Bluetooth deaktivována, můžete ji znovu povolit tak, že stisknete tlačítko Bluetooth na pravé straně reproduktoru a alespoň 30 sekund jej podržíte.

Funkce Wi-Fi a Bluetooth jsou ve výchozím nastavení aktivovány.

Pokud jsou funkce Wi-Fi a Bluetooth deaktivovány, vypnutím a zapnutím výrobku nedojde k jejich aktivaci.

Doplňující informace

Některé síťové operace mohou fungovat jinak v závislosti na použitém bezdrátovém směrovači.

Podrobné informace o sítích s bezdrátovým směrovačem nebo modemem naleznete v dokumentaci ke směrovači nebo modemu.

Vyberte bezdrátový kanál, který není používán. Pokud vybraný kanál využívají také jiná komunikační zařízení, která se nacházejí v bezprostřední blízkosti, může dojít k rušení bezdrátového přenosu a tím i k přerušení komunikace či k trhanému přehrávání zvuku.

Trhané přehrávání zvuku a přerušení připojení z důvodu rušení bezdrátového přenosu je možné, protože výkon bezdrátové sítě LAN ovlivňuje vaše prostředí a podmínky použití včetně výkonu směrovače, vzdálenosti, překážek a rušení jinými mobilními zařízeními.

Ve WPS (kongurace tlačítkem) / WPS (PIN) nefunguje šifrování WEP.

Tento přístroj je kompatibilní se službou SmartThings.

Služba SmartThings je dostupná v některých zemích.

Další informace naleznete na webu http://www.smartthings.com

Obrázky a nákresy v této kompletní příručce jsou určeny pouze pro referenční účely a mohou se od skutečného vzhledu výrobku lišit.

Může být účtován režijní poplatek, pokud a. požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) b. odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

Copyright © 2018 Samsung Electronics Co.,Ltd. Všechna práva vyhrazena. Žádná část této uživatelské příručky nesmí být reprodukována ani kopírována bez předchozího písemného souhlasu společnosti Samsung Electronics Co., Ltd. CZE - 31• Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU. Funkci 5GHzWLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Chcete-li vyjmout baterii, kontaktujte autorizované servisní středisko. Pokyny k vyjmutí baterie najdete na webové stránce samsung.com/global/ecodesign_energy. Baterii integrovanou v tomto výrobku nesmíte vyjímat (ani se o to pokoušet) sami. Z DŮVODU VLASTNÍ BEZPEČNOSTI SE NEPOKOUŠEJTE VYJMOUT BATERII SAMI ANI JI NEVYHAZUJTE DO OHNĚ. BATERII NEROZEBÍREJTE. BATERII NEROZBÍJEJTE ANI DO NÍ NEDĚLEJTE OTVORY. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_ corner.html

Aby ste znížili nebezpečenstvo poranenia elektrickým prúdom, nevystavujte toto zariadenie dažďu ani vlhkosti.

Elektrické zásuvky a predlžovacie káble nadmerne nezaťažujte.

Plastové baliace materiály držte mimo dosah detí.

S produktom manipulujte opatrne, pretože má ostré hrany.

2. Pripojte výstupný napájací kábel sieťového adaptéra (okrúhla

Konektor AUX IN Pripojte ho k analógovému výstupnému portu na externom zariadení.

Na pripojenie použite kábel Cat 7 (typ STP*). (* tienená krútená dvojlinka)

Konektor DC 5 V IN Ak chcete nabíjať otočný ovládač, pripojte kábel Micro USB.

Stlačením tlačidla AUX na pravej strane reproduktora prepnite na režim AUX.

Skontrolujte, či je správne pripojený napájací kábel.

Vytiahnite zástrčku a znovu ju pripojte. Nepočuť zvuk.

Skontrolujte káblové pripojenie.

Na pravej strane reproduktora skontrolujte, či je na reproduktore nastavený režim AUX.

Na pravej strane reproduktora skontrolujte, či je na reproduktore nastavený režim Bluetooth.
