VL551 - Cassa acustica SAMSUNG - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Altoparlante
Connettivite0	Bluetooth, AUX
Potenza in uscita	20W
Risposta in frequenza	20 Hz - 20 kHz
Durata della batteria	Fino a 10 ore
Dimensioni	240 x 100 x 100 mm
Peso	1,5 kg
Uso consigliato	Ascolto musicale, conferenze, intrattenimento domestico
Manutenzione	Pulire con un panno morbido, evitare l'umidite0
Sicurezza	Non esporre a temperature estreme, non smontare
Informazioni aggiuntive	Compatibile con la maggior parte dei dispositivi Bluetooth

Domande frequenti - VL551 SAMSUNG

Come collego il mio altoparlante SAMSUNG VL551 al mio telefono?

Per collegare il tuo altoparlante SAMSUNG VL551 al telefono, attiva il Bluetooth sul telefono e accendi l'altoparlante. Premi il pulsante Bluetooth sull'altoparlante finche9 la spia luminosa non lampeggia. Cerca "SAMSUNG VL551" nell'elenco dei dispositivi disponibili sul telefono e selezionalo per stabilire la connessione.

Il mio altoparlante non si accende, cosa devo fare?

Verifica che l'altoparlante sia correttamente carico. Collegalo a una fonte di alimentazione utilizzando il cavo fornito. Se la spia di carica non si accende, prova un altro cavo o adattatore. Se il problema persiste, contatta l'assistenza tecnica.

Come regolo il volume del mio altoparlante SAMSUNG VL551?

Usa i pulsanti del volume sull'altoparlante per aumentare o diminuire il volume. Puoi anche regolare il volume dal dispositivo collegato.

Come resetto il mio altoparlante SAMSUNG VL551?

Per resettare l'altoparlante, tieni premuto il pulsante di accensione per circa 10 secondi finche9 la spia luminosa lampeggia. Questo ripristinere0 le impostazioni di fabbrica dell'altoparlante.

Il suono e8 basso, cosa posso fare?

Assicurati che il volume dell'altoparlante sia impostato al massimo. Controlla anche il volume del dispositivo collegato. Se il problema persiste, prova a disconnettere e riconnettere l'altoparlante tramite Bluetooth.

Il mio altoparlante non si connette al mio dispositivo, cosa devo fare?

Assicurati che il dispositivo sia nel raggio d'azione e che il Bluetooth sia attivato. Prova a rimuovere l'altoparlante dall'elenco dei dispositivi Bluetooth del tuo dispositivo, quindi cerca e connetti nuovamente.

Posso usare il mio altoparlante SAMSUNG VL551 mentre si carica?

Sec, puoi usare l'altoparlante mentre si carica. Tuttavia, questo potrebbe prolungare il tempo di carica.

Come faccio a sapere se il mio altoparlante e8 aggiornato?

Per verificare se il tuo altoparlante e8 aggiornato, collegalo all'app mobile corrispondente, se disponibile, che puf2 indicarti gli aggiornamenti del firmware.

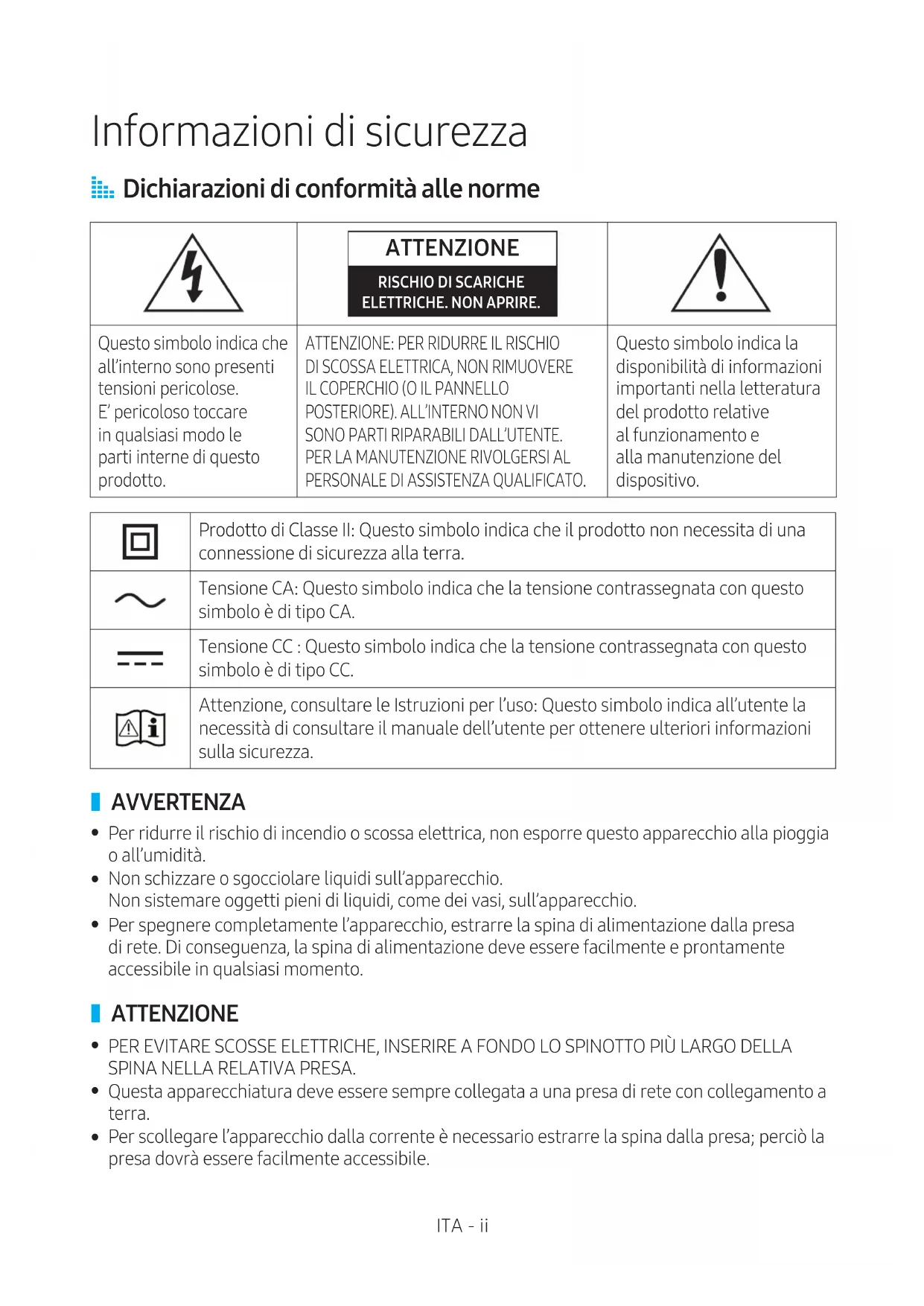

MANUALE UTENTE VL551 SAMSUNG

Informazioni di sicurezza

Dichiarazioni di conformità alle norme

4	ATTENZIONE RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.	!
Questo symbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualiasi mode le parti interne di questo prodotto.	ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERiore). ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.	Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.

ò	Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
~	Tensione CA: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CA.
---	Tensione CC: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CC.
à i	Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

• Per ridurre il rischio di incendio o scossa elettrica, non esporre quello apparecchio alla pioggia o all'umidità.
• Non schizzare o sgocciolare liquidi sull'apparecchio.
  Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete. Di seguenza, la spina di alimentazione deve essere facilitmente e prontamente accessibile in qualsiasi momento.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONDO LO SPINOTTO PIù LARGO DELLA SPINA NELLA RELATIVA PRESA.
• Questa apparecchiatura deve essere sempre collegata a una presa di rete con collegamento a terra.
• Per scollegare l'apparecchio alla corrente è necessario estrarre la spina alla presa; perché la presa dovrà essere facilemente accessibile.

Precauzioni di sicurezza

Precauzioni per l'alimentazione elettrica

Non sovraccaricare le presa a muro o i cavi di prolunga.
- Questo può provocare un surriscaldamento anomalo o un incendio.
Non collegare o scollegare il cavo di alimentazione con le mani bagnate.
Non collocare il prodotto vicino a fonti di calorie.
- Per pulire le lamelle della spina di alimentazione, rimuovere la spina alla presa a muro e pulire le lamelle solo con un panno asciutto.
Non piegare il cavo di alimentazione né tirarlo con forza.
- Non appoggiare oggetti pesanti sul cavo di alimentazione.
Non collegare il cavo di alimentazione ad una presa staccata o danneggiata.
- Inserire il connettore del cavo di alimentazione fino in fondo nella presa di rete in modo che sia collegato saldamente alla presa.
- Se la connessione è instabile, vi è rischio di incendio.
- Prima di collegare il cavo di alimentazione CA alla presa dell'adattatore CC, assicurarsi che la tensione dell'adattatore CC corrisponda alla tensione erogata localmente.

Precauzioni per l'installazione

Non installare il prodotto vicino a fonti di calore o a oggetti che possono provocare incendi (candele, zampironi, riscaldatori, radiatori, ecc.). Non installarlo in luoghi esposti alla luce solare diretta.
- Per spostare il prodotto, disinserire l'alimentazione e scollegare tutti i cavi (incluso il cavo di alimentazione) dall'unità.

• Un cavo danneggiato più provocare un incendio e creare il rischio di scossa elettrica.

• L'installazione del prodotto in ambienti esposti a eccessivo calore o umidità, polvere o freddo estremo può provocare problemi di qualità o di malfunzionamento. Prima di installare il prodotto in un ambiente non conforme alla norma, contattare un rivenditore o un centro servizi Samsung per ulteriori informazioni.

• Quando si installa il prodotto su ripiani, armadi o scrivanie, assicurarsi che il pannello superiore sia rivolto verso l'alto.

• Non appoggiare il prodotto su superfici instabili (ad es. ripiani lavoranti o superfici inclinate ecc.).

• La caduta del prodotto può provocare il suo malfunzionamento e creare il rischio di lesioni. Anche forti urti o vibrazioni possono provocare il malfunzionamento del prodotto ed esporre a rischi di incendio.

Installare il prodotto verificando che vi sia spazio sufficiente per una corretta ventilazione.

• Lasciare almeno 10cm sul retro del prodotto e più di 5cm su agli lato del prodotto.
• Tenere i materiali di imballaggio in plastica fuori alla portata dei bambini.
• Giocando con i materiali di imballaggio in plastica, i bambini rischiano il soffocamento.

Precauzioni per l'uso

• L'uso prolongato ad alto volume più provocare seri danni all'udito.

• L'esposizione prolongata a un'intensità del suono maggiore di 85db può causare danni all'udito. Maggiore è l'intensità del suono, maggiore è la gravità dei danni all'udito. Una conversazione normale si svolge ad un'intensità pari a 50 - 60 db e i rumori in strada hanno un'intensità pari a circa 80 db.

• Il prodotto contiene alte tensioni pericolose. Non tentare di smontarlo, ripararlo o modificarlo da soli.
• Contattare un rivenditore o un centro servizi Samsung se il prodotto necessita di riparazioni.
• Non collocare recipienti contententi liquidi sul prodotto (ad es. vasi, bevande, cosmetici, sostanze chimiche ecc.). Fare attenzione che oggetti in metallo (come monete, mollette per capelli ecc.) o materiali infiammabili (come carta, fiammiferi ecc.) non penetrino nel prodotto (attraverso prese d'aria, porte I/O ecc.).
• Nel caso in cui materiali o liquidi dannosi penetrino nel prodotto, spegnere immediamente il prodotto, scollegare il cavo di alimentazione, quando contattare un rivenditore o un centro servizi Samsung.
• Non lasciare cadere il prodotto. In caso di guasto meccanico, scollegare il cavo di alimentazione e contattare un rivenditore o un centro servizi Samsung.
• Vi è rischio di incendio o di scossa elettrica.
• Non tenero o tirare il prodotto dal cavo di alimentazione o dal cavo di segnale.
• Un cavo danneggiato più provocare il malfunzionamento del prodotto, causare incendi ed esporre a rischi di scossa elettrica.
• Non utilizzato o tenere materiali infiammabili vicino al prodotto.
• Se il prodotto emette un suono anomalo oppure emana odore di bruciato o fumo, scollegare immediatamente il cavo di alimentazione e contattare un rivenditore o un centro servizi Samsung.
• Se emette un odore di gas, areare immediamente il locale. Non toccare il connettore di alimentazione del prodotto. Non spegnere o accendere il prodotto.

• Non esporre il prodotto a colpi o urti improvvisi. Non incidere il prodotto con oggetti affiliati.

• Questo prodotto può essere spostato o posizionato in un ambiente chiuso.

• Questo prodotto non è impermeabile o a tenuta di polvere.
• Quando si sposta il prodotto prestare attenzione per evitare che cada e si danneggi.

Precauzioni per la pulizia

• Non utilizzato mai alcol, solventi, cera, benzene, diluenti, deodoranti o lubricanti per pulire il prodotto e non spruzzarvi sopra dell'insetticida.
• L'uso di questi materiali cui spole far scolorire l'involucro esterno o provocare la comparsa di graffiti o spelature, oppure cui spole fausare il distacco dell'etichetta dal prodotto.
• Per pulire il prodotto, scollegare il cavo di alimentazione, quindi pulire il prodotto con un panno pulito, asciutto e morbido (in microfibia o cotone).
• Evitare di lasciare che la polvere si depositi sul prodotto. La polvere può graffiare la sua superficie.

Sommario

Informazioni di sicurezza

Dichiarazioni di conformità alle norme ....ii

AVVERTENZA

ATTENZIONE

Precauzioni di sicurezza .iii

Precauzioni per l'alimentazione elettrica .iii

Precauzioni per l'installazione .iii

Precauzioni per l'uso............iv

Precauzioni per la pulizia.

Operazioni preliminari

Verifica dei componenti. 2

Panorama del prodotto 3

Lato superiore/frontale/destro del diffusore 3

Retro del diffusore 5

Utilizzo della manopola-controller.6

Lato superiore della manopola- controller.6

Lato inferiore della manopola- controller. 8

Connessione tra la manopola-controller e il diffusore 9

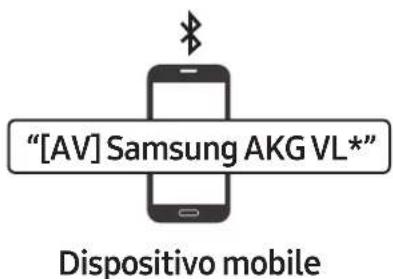

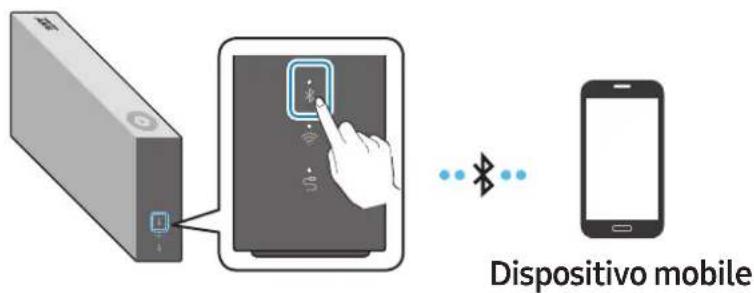

Connessione al Bluetooth

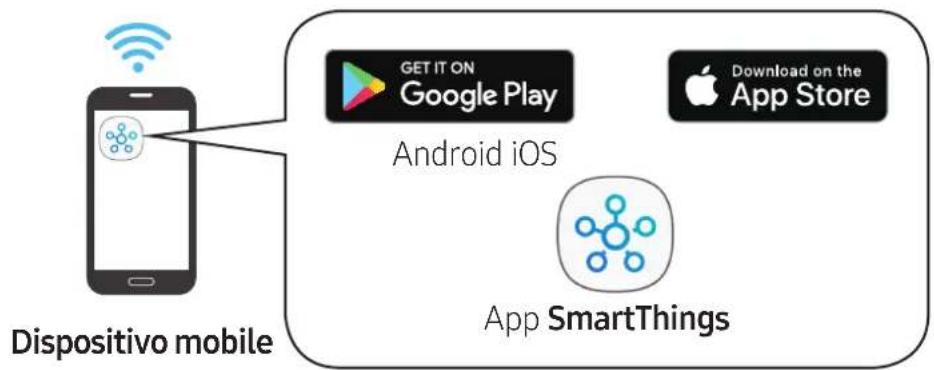

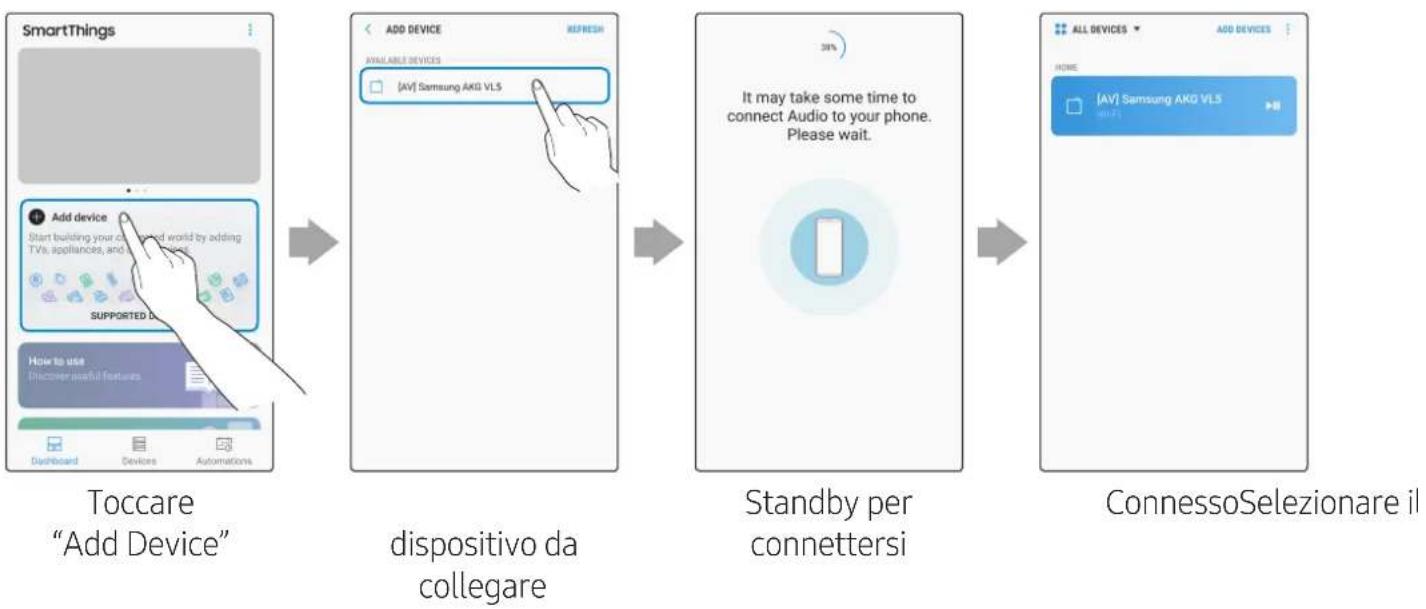

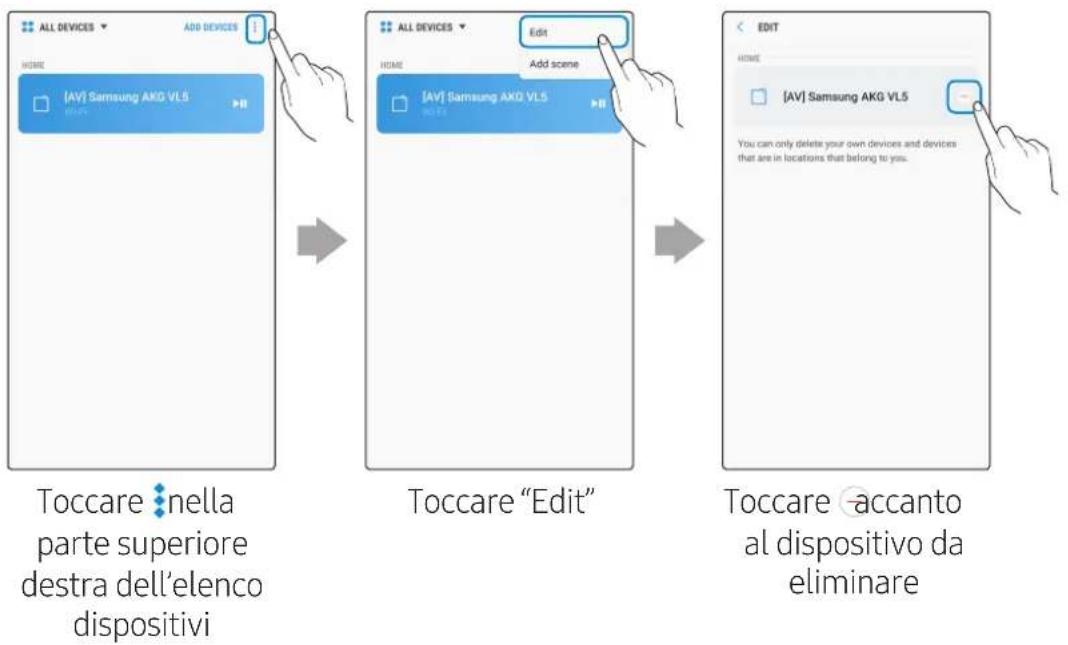

Connessione al Wi-Fi

Collegamento a un dispositivo esterno

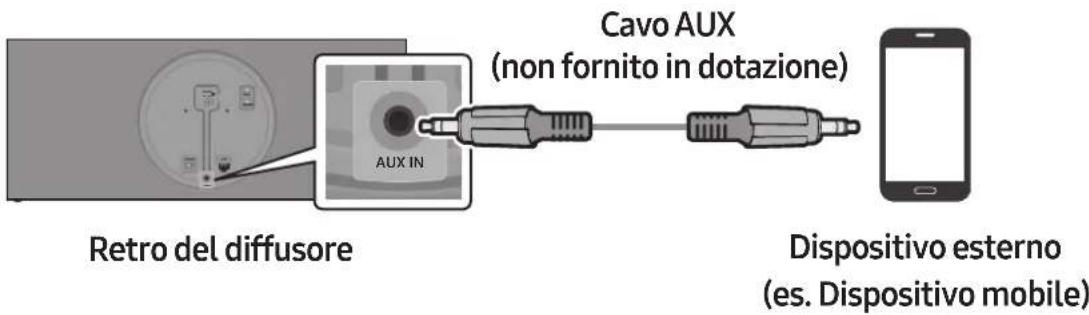

Collegamento di un dispositivo esternotramite il cavo AUX.13

Funzioni aggintive

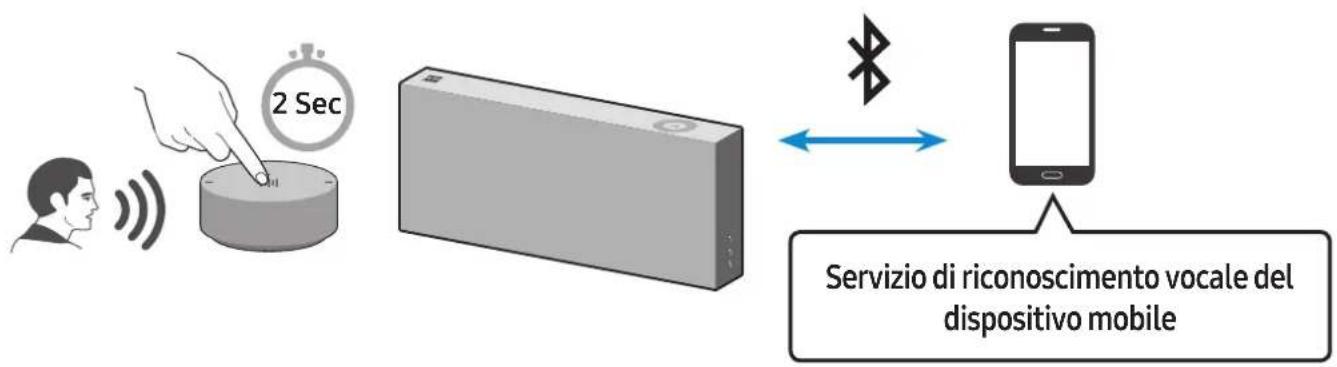

Utilizzo del riconoscimento vocale del dispositivo mobile 14

Utilizzo tramite connessione Wi-Fi. 16

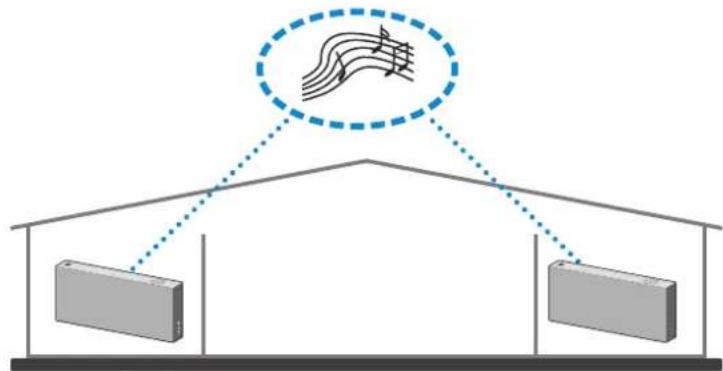

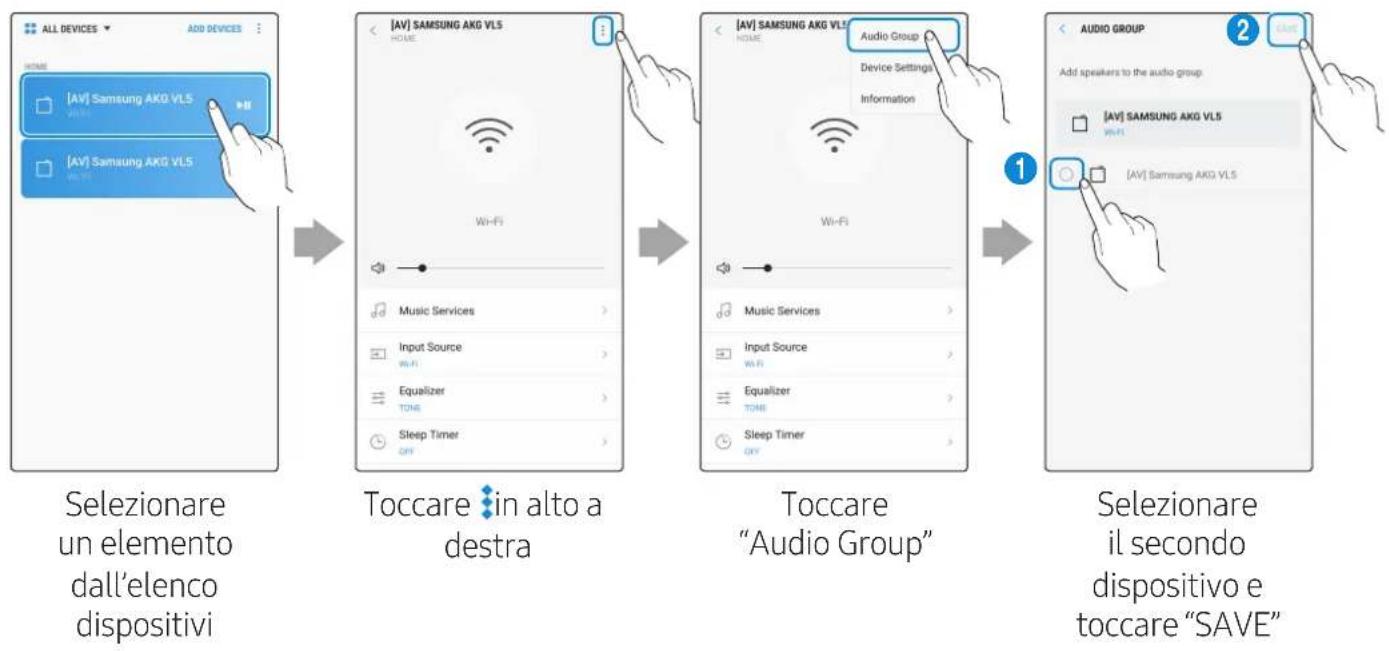

Utilizzato di 2 unità - Audio Group.16

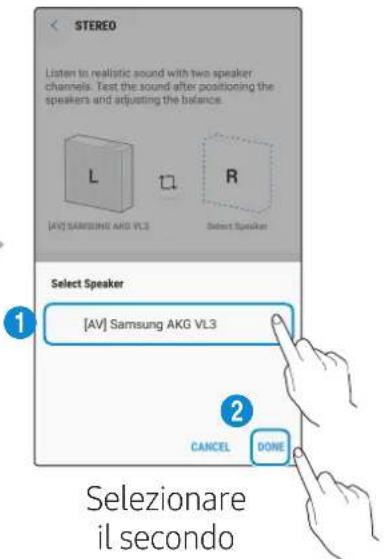

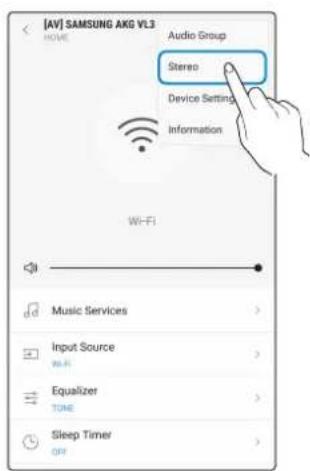

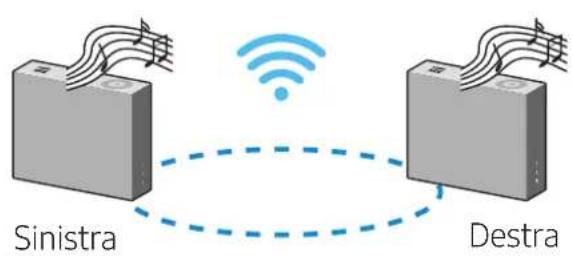

Utilizzato di 2 unità - Stereo (specifico per VL350 / VL351)............17

Connessione a una Samsung Smart TV 19

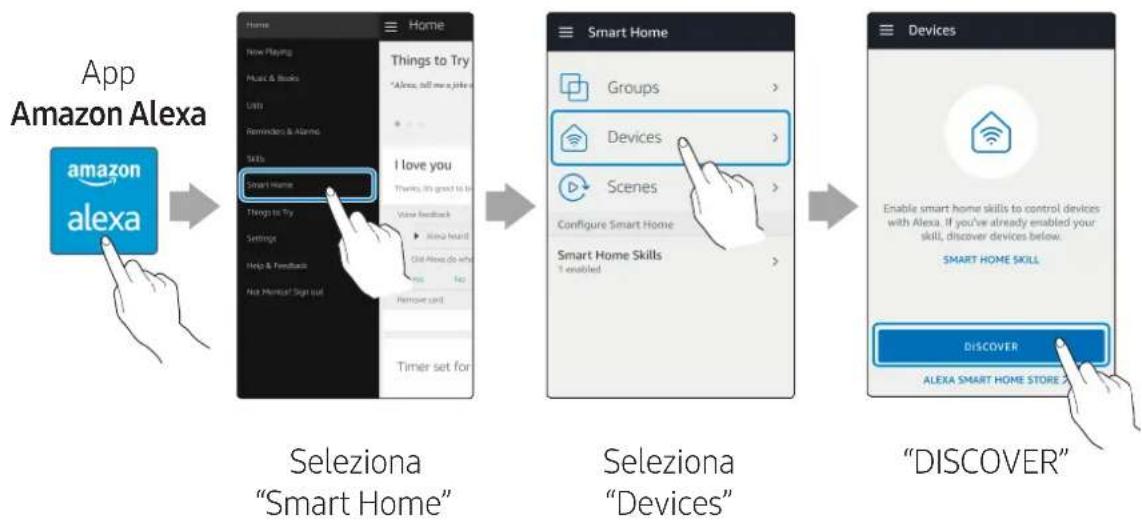

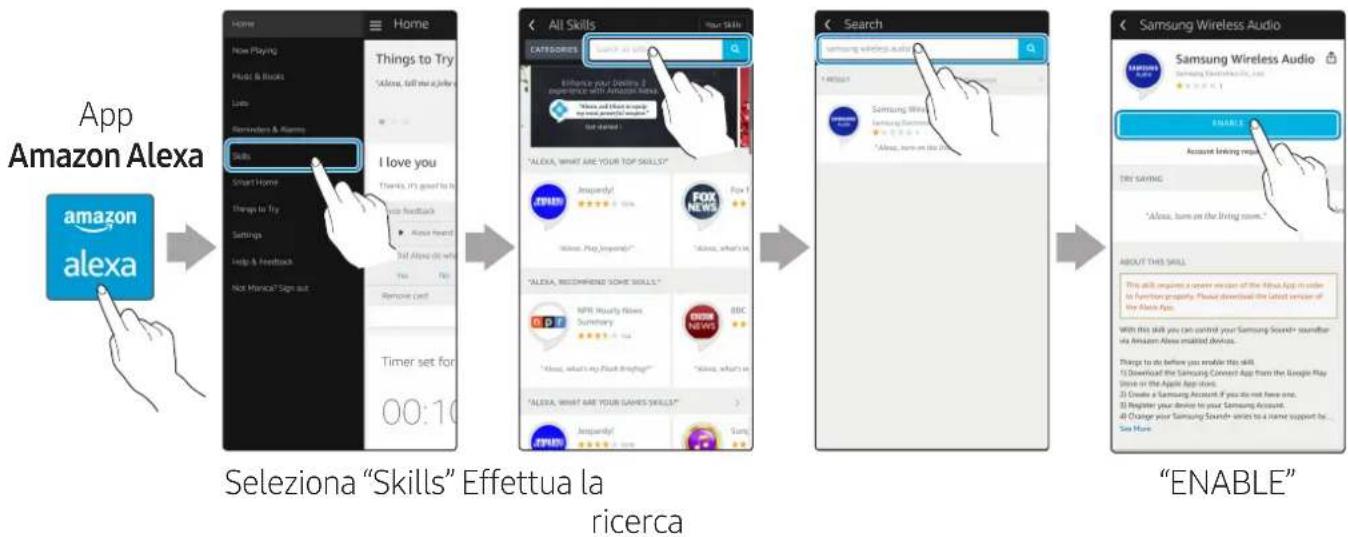

Connessione di un prodotto Amazon....20

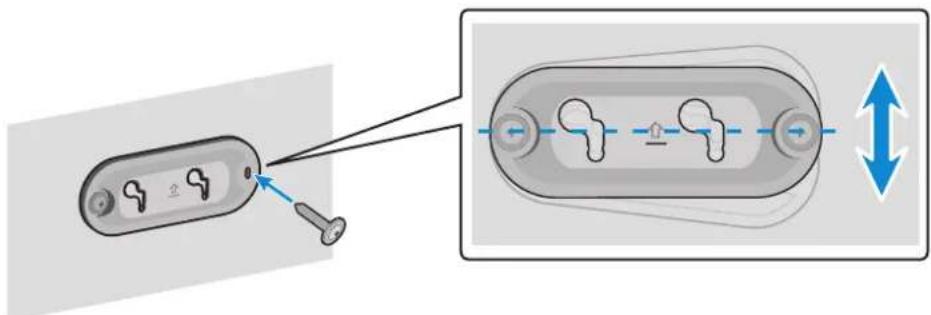

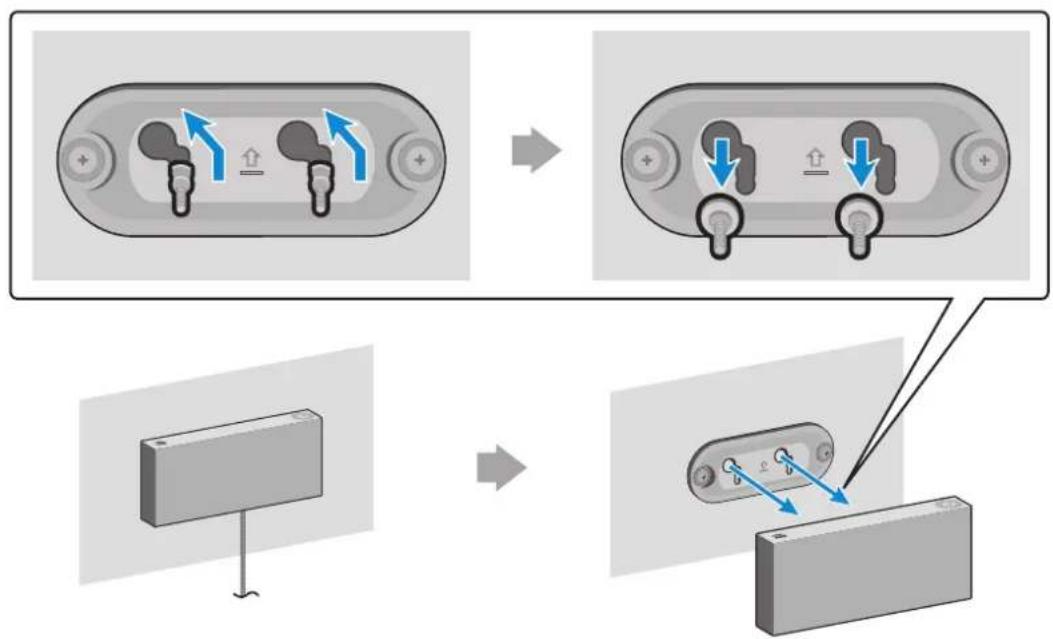

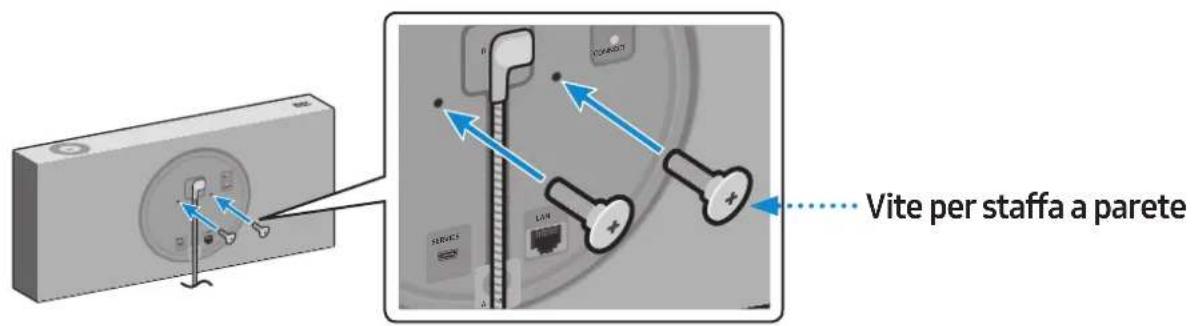

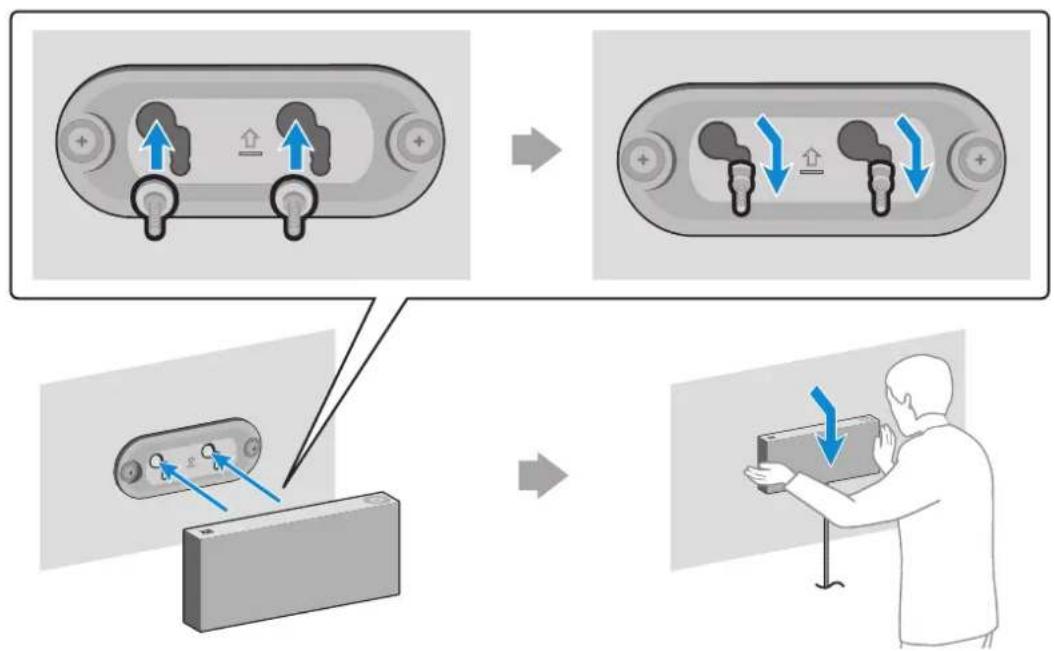

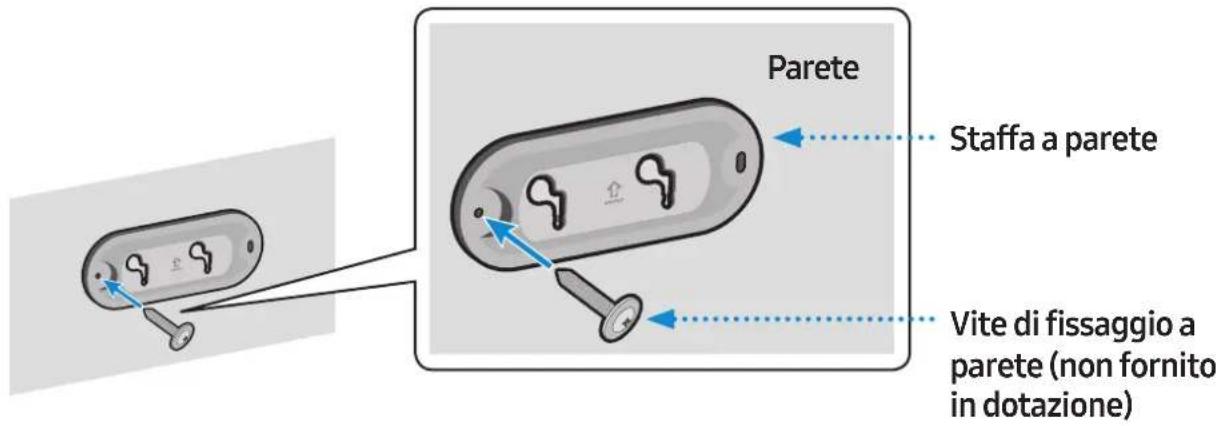

Installazione del supporto a parete

Appendice

Risoluzione dei problemi 26

Avviso di licenza Open Source. 29

Licenze 29

Specifiche 29

Informazioni aggintive. 31

Informazioni sul collegamento alla rete 31

Funziona con SmartThings™ 31

Copyright 31

Operazioni preliminari

Verifica dei componenti

Controllare i componenti forniti in dotazione con i diffusori.

VL350/VL351

Diffusore Manopola-controller

Adattatore CA/CC

Spina CA

Collegare la spina CA all'adattatore AC/CC e spingere fino a sentire un suono di "aggancio" aindicare che i due elementi sono fissati saldamente. (specifico per VL350 / VL351)

Guidarapidaallac configurazione

Guida alle normative vigenti

La spina CA potrebbe avee un aspetto diverso o potrebbe essere integrata nell'adattatore CA/CC. (specifico per VL350 / VL351)
La spina CA non può essere rimossa dopo il montaggio. (specifico per VL350 / VL351)

VL550/VL551

Diffusore Manopola-controller

Adattatore CA/CC

Cavo di alimentazione

Guida rapida alla configurazione

Guida alle normative vigenti

Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un ravolo o sul pavimento. Se si posizione l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.
Per acquistare componenti aggiantivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

ATTENZIONE

Non appoggiare oggetti né sedersi sull'unità principale.
Maneggiare il prodotto con attenzione poiché è dotato di spigoli vivi.
Vedere il fondo del diffusore per importanti informazioni di sicurezza.

Panorama del prodotto

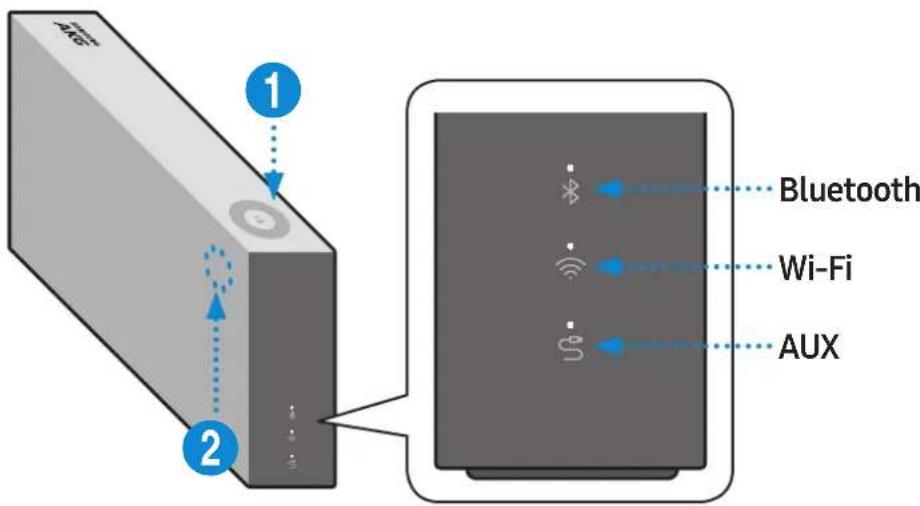

Lato superiore/frontale/destro del diffusore

1

Regolazione del volume (Rotazione del selettore circolare touch)

Toccare e trascinare il selettore circolare touch in
senso orario per alzare il volume.
Toccare e trascinare il selettore circolare touch in
senso antiorario per abbassare il volume.

Riproduc / Sospendi

Toccare per avviare o sospendere la riproduzione della musica.

Display LED

LED Stato		Descrizione
		Funzionamento Modalità
Bianco	Acceso	Connesso / Funzionamentonormale	-
	Lampeggiante	Avvio in corso -
		Pronto per la connessione allaManopola-controller	-
		Aggiornamento del firmware incorso	-
		Pronto per la connessione Wi-Fi Wi-Fi
Blu Lampeggiante		In attesa di connettere ildispositivo	Bluetooth
Rosso Acceso	Errore di connessione -
Giallo	Lampeggia unavolta	Quando il volume viene impostatosu Min o Max	-
Spento Spento Risparnio		di energia -

In caso di mancato utilizzo per un lasso di tempo superiore a 5 minuti, viene attivata la modalità di Standby per ridurre il consumo di energia.
Il tasto Bluetooth / Wi-Fi / AUX attiva una funzione alla volta.
Le funzioni Riproduci / Sospendi e Salta non sono disponibili in modalità AUX.

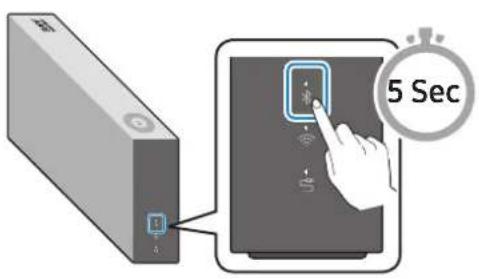

Tenere premuto il tastingo Bluetooth per più di 5 secondi per stabilire la connessione Bluetooth.
É possibile utiliser la funzione Disattiva audio/Riattiva audio mediante il tasto Riproduci / Sospendi quando è attiva la modalità AUX o Bluetooth (in connessione con una TV).

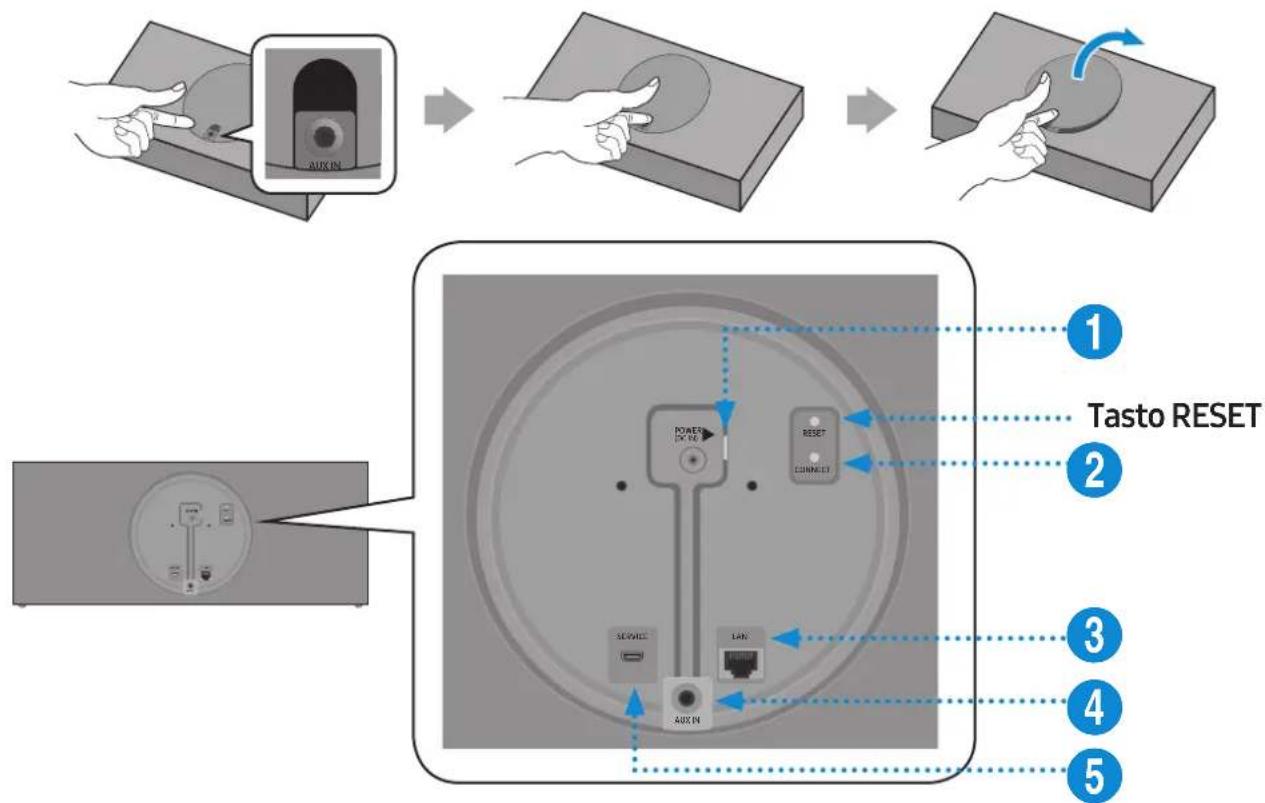

Retro del diffusore

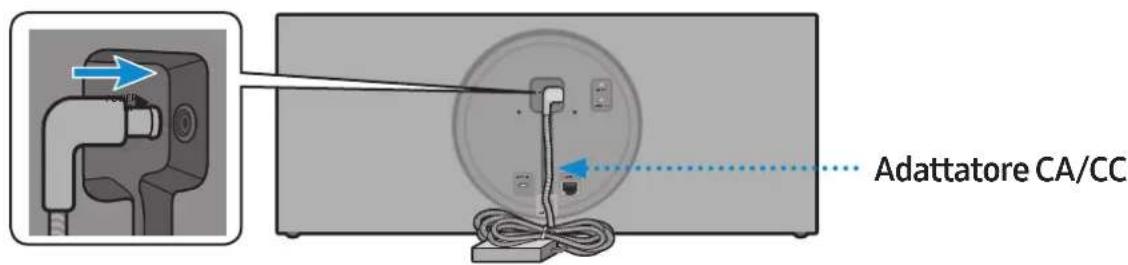

Jack POWER (DC IN)

1. Collegare il cavo di alimentazione all'adattatore CA/CC. (specifico per VL550 / VL551)
2. Collegare il cavo di alimentazione in uscita dall'adattatore CA/CC (spina rotonda) alla porta POWER (DC IN) sull'altoparlante.

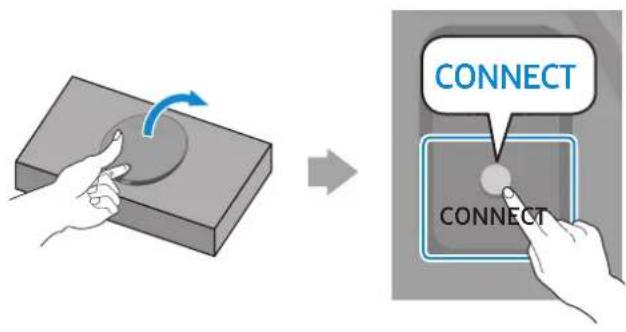

Tasto CONNECT

Premere: per disconnettersi da o riconnettersi alla Manopolacounter.

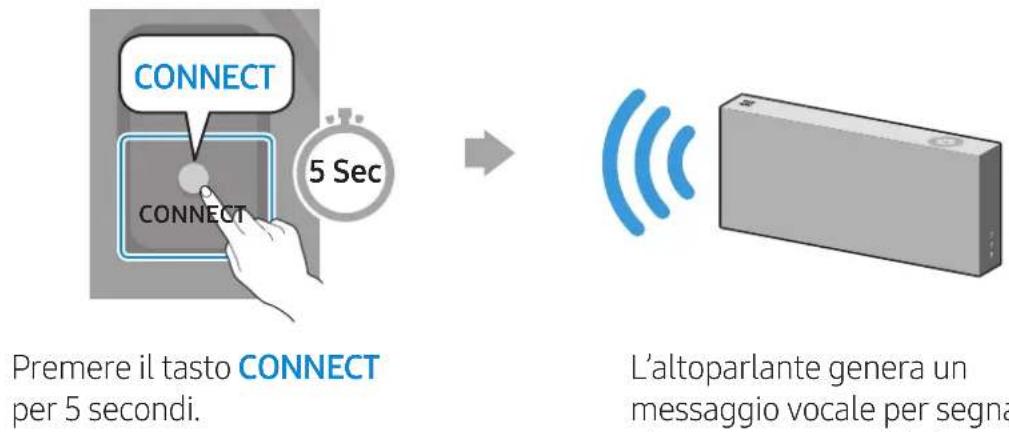

Tenere premuto per 5 secondi: per�始ializzato la connessione Wi-Fi.

Jack LAN Serve a collegare il diffusore alla rete cablata.

Jack AUX IN Da collegare alla porta di uscita analoga su un dispositivo esterno.

Jack SERVICE Serve at aggiuntmento det nifware det unusore da parte di un tecnico dell'assistenza.

Utilizzato il cavo Cat 7 (tip *STP) per la connessione. (*Shielded Twist Pair, doppino ritorto schermato)

Il tasto RESET è utile per la risoluzione dei problemi.

Utilizzo della manopola-controller

Lato superiore della manopola-controller

1	X1	Riproduci / Sospendi	Toccare 1111 X1 per avviare o sospendere la riproduzione della musica.
	X2	Consente di riproduire il brano musicale seguente	Toccare 1111 X2 per riproduire il brano musicale successivo.
	X3	Riproduci il brano musicale precedente	Toccare 1111 X3 per riproduire il brano musicale precedente.
	2 Sec	Riconoscimento vocale del dispositivo mobile	Premere l'ent 2 secondi per attivare il servizio di riconoscimento vocale nel dispositivo mobile. • è disponibile solamente in modalità Bluetooth.

Display LED L'indicatore lampeggia, si accende o cambia colore a seconda dello stato del diffusore.

LED Stato		Descrizione
		Funzionamento Batteria
Spento Tutti spenti Standby Batteria scarica
Bianco	Acceso Funzionamento normale		Completamente carica
	Lampeggiante	In attesa della connessione al diffusore	-
Ciano Acceso		Riconoscimento vocale mobile attivo (Specifico per Bluetooth)	-
Rosso Acceso		Connessione al diffusore non riuscita	-
		In erreore
Giallo	Lampeggia una volta	Quando il volume viene impostato su Min o Max	-
Rosa	Lampeggia una volta dopo uso chiave	-	Batteria carica meno del 10%
	Acceso In carica

Regolazione del volume

(Rotazione della manopola del volume)

Ruotare la manopola del volume in senso orario per aumento il volume.

Ruotare la manopola del volume in senso antiorario per diminuire il volume.

Microfono voce

Microfoni utilizzati per il riconoscimento vocale del dispositivo mobile.

Le funzioni Riproduci / Sospendi e Salta non sono disponibili in modalità AUX.

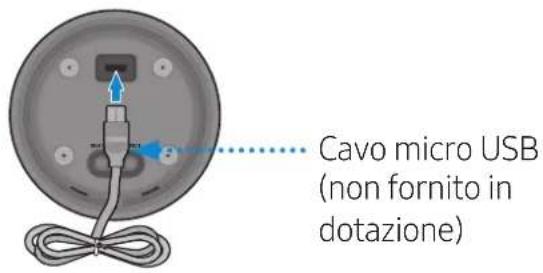

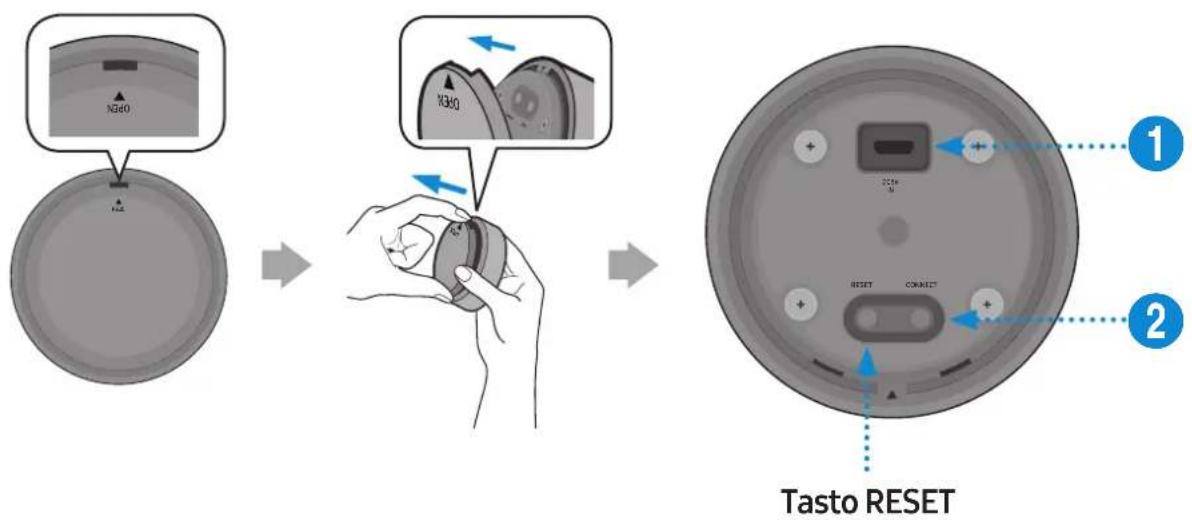

Lato inferiore della manopola-controller

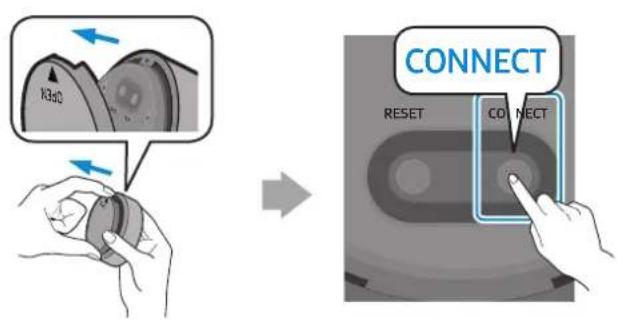

1 Rimuovere il coperchio dal fondo della Manopola-controller e accenderla.

• Caricare la Manopola-controller prima di accenderla.

1 Jack DC 5V IN Collegare il cavo micro USB per caricare la Manopola-controller.
Tasto Provarare a connettersi all'altoparlante. CONNECT

2 Verificare lo stato del LED (lampeggiante in rosa). Se il livello di carica della batteria è basso, caricare la Manopola-controller collegando il cavo micro USB. (Per ulteriori informazioni sul display LED, videere la pagina 7.)

La carica completa della batteria richiede circa 3 ore. Quando è completamente carica, la batteria può durare fino a 90 giorni.
La durata della batteria è soggetta alle condizioni e all'ambiente di utilizzo.
Il tasto RESET è utile per la risoluzione dei problemi.

Connessione tra la manopola-controller e il diffusore

* Prima dell'utilizzo della Manopola-controller

Caricare la Manopola-controller fino all'accensione del LED. (Quando è completamente carica, il LED diventa bianco.)

1 Premere il tasto CONNECT sul retro del diffusore.

2 Premere il tasto CONNECT sul fondo della Manopola-controller.

3 Una volta che il Manopola-controller e l'altoparlante sono collegati, l'altoparlante riprodurrà il messaggio "Pairing is complete," overo "L'abbinamento è completato".

Connessione al Bluetooth

É possibile connettere un dispositivo mobiletramite Bluetooth e poi ascoltarne l'audio dall'altoparlante.

* Prima connessione

1 Premere il tasto Bluetooth sul lato destro del diffusore per almeno 5 secondi.

2 Individuare e selezionare dall'elenco Bluetooth sul dispositivo mobile. (Ad es. [AV] Samsung AKG VL5)

\* Riconnessione

Quando ci si riconnette ai dispositivi mobili è richiesto solo il Passaggio 2.

La connessione Bluetooth consente di utilizzare il servizio di riconoscimento vocale nel disposittivo mobile.

Connessione al Wi-Fi

1 Premere il tasto Wi-Fi sul lato destro del diffusore per passare alla modalità Wi-Fi.

2 Scaricare l'app SmartThings sul dispositivo mobile, quindi avviarla.

• Non è possibile configurare le impostazioni dei dispositivi non supportati dall'app SmartThings.
• Requisiti SmartThings: Android 6.0 o versione più recente / iOS 10.0 o versione più recente
• Perutilizzare l'appSmartThings,eneecessario disporre di un account Samsung.

3 Seguire le istruzioni sulla schermata dell'app SmartThings per completare le impostazioni.

4 Ripetere i passaggi 1-3 per connettere tutti gli altoparlanti allo stesso router wireless.

• Gli utenti Spotify Premium possono ascoltare la musica utilizzando l'app Spotify.

5-1 Seguire l'istruzione molto riportata per riconnettersi o connettersi a un nuovo router wireless.

5-2 Ripetere il passaggio 3.

* Eliminazione di un dispositivo dall'app SmartThings

Collegamento a un dispositivo esterno

Collegamento di un dispositivo esterno tramite il cavo AUX

É possibile collegare un dispositivo mobile utilizzato il cavo AUX e poi ascoltarne l'audio dal diffusore.

1 Premere il tasto AUX sul lato destro del diffusore per passare alla modalita AUX.

2 Collegare la porta AUX IN sul retro del diffusore al dispositivo esternotramite il cavo AUX (non fornito in dotazione).

Funzioni aggiuntive

Utilizzo del riconoscimento vocale del dispositivo mobile

Funzioni specifiche in modalità Bluetooth

• Questa funzione può essere utilizzata solamente quando il disposativo mobile è connessotramite Bluetooth.
• Il funzionamento potrebbe variare a seconda delle specifiche del dispositivo mobile.

La disponibilità e l'utilizzo potrebbero variate a seconda del servizio di riconoscimento vocale fornito dal dispositivo mobile (per es. Bixby, Siri, Google Assistant, ecc.).

Esempio di funzione Esempio di frase da pronunciatione

Ascolto di musica Riproduci la TOP 100

Invio di messaggi Inoltra il mio messaggio più recente a mamma

1 Premere il tastingo Bluetooth sul lato destro del diffusore per passare alla modalità Bluetooth.

1-1 Se non lo si è già fatto, stabilire la connessione Bluetooth tra i diffusori e il dispositivo mobile.

• Per connettere un dispositivo mobile, vindere [Connessione al Bluetooth] Fare dicci.

2 Tenere premuto il tasto Multi-funzione sulla manopola-controller fino a quando il LED non diventa di colore ciano (per 2 secondi o più).

3 Il colore del LED diventa ciano,indicando che il riconoscimento vocale del dispositivo è attenuato.Parlare rivolgendosi direttamente verso la Manopola-controller per utilizzato il servizio di riconoscimento vocale.

Nel caso di S voce sul Samsung Galaxy, assicurarsi di aver eliminato il segno di blocco per utilizzare la funzione.

ATTENZIONE

Mantenere una distance minima di 1,5 cm tra il viso e la Manopola-controller durante l'utilizzo del servizio di riconoscimento vocale.

Utilizzo tramite connessione Wi-Fi

Funzioni con uso di connessione Wi-Fi

• Utilizzato di 2 unità - Audio Group
• Utilizzato di 2 unità - Stereo (specifico per VL350 / VL351)
• Connessione a una Samsung Smart TV
• Connessione di un prodotto Amazon

Tutti i diffusori devono essere connessi allo stesso router wireless.
Quando siutilizzano due dispositivi,si consiglia una connessione wireless a 5 GHz.
Quando si utilizzato due dispositivi, potrebbe verificarsi una differenza di tempo tra l'uscita video dell'apparecchiatura collegate e la relativa uscita audio.
In rare circostanze è possibile che l'audio sia discontinuo o che si verifichino interruzioni della connessione a causa dell'interferenza wireless dovuta a determinate condizioni d'uso.

Utilizzato di 2 unità - Audio Group

1 Con l'app SmartThings è possibile connette 2 altoparlanti eutilizzarli come Audio Group. PerutilizzareAudioGroup,è necessario che tutti gli altoparlanti siano connessi allo stesso router wireless.

2 Selezionare Audio Group nell'app SmartThings.

Utilizzato di 2 unità - Stereo (specifico per VL350 / VL351)

1 Con l'app SmartThings é possible connettre 2 altoparlanti eutilizzarli comme Audio Group.

• Perutilizzare Audio Group, è necessario che tutti gli altoparlanti siano connessi allo stesso router wireless.

2 Selezionare Stereo nell'app SmartThings.

Selezionare un elemento dall'elenco dispositivi

Toccare in alto a destra

Toccare "Stereo"

dispositivo etoccare "DONE"

Il modello VL550 / VL551 è più un dispossessiono stereo e pertanto non supporta il collegamento multiplo stereo, solo per la funzione Audio Group.

- Connessiona una Samsung Smart TV

1. Questa funzione è disponibile solamente per le Samsung Smart TV rilasciate nel 2014 o successivamente.
2. La TV deve essere connessa a un router wireless.

3. Gli altoparlanti Samsung devono essere connessi allo stesso routerwireless a cui è connessa la TV. (Fare riferimento al manuale utente del prodotto corrispondente).

4. Connessione di 1 diffusore a una Samsung Smart TV del 2018

Principale () Impostazioni Suono Uscita audio [AV] Samsung AKG VL* (Wi-Fi)
- Connessione di 2 diffusori a una Samsung Smart TV del 2018

Principale () Impostazioni () Suono Configurazione surround altoparlante Wi-Fi
- Connessione di 1 diffusore a una Samsung Smart TV del 2017

Principale () Impostazioni () Suono Uscita audio [AV] Samsung AKG VL* (Wi-Fi)
- Connessione di 2 diffusori a una Samsung Smart TV del 2017

Principale () Impostazioni ( Suono Configurazione surround altoparlante Wi-Fi
- Connessione di 1 diffusore a una Samsung Smart TV del 2016

Principale () Impostazioni ( Suono Selezionare altoparlante [AV] Samsung AKG VL*Wi-Fi)
- Connessione di 2 diffusori a una Samsung Smart TV del 2016

Principale () Impostazioni ( Suono Impostazioni avanzate Gestione altoparlanti wireless
- Connessione di 1 o 2 altoparlanti a una smart TV Samsung del 2015

Menu Suono Elenco altoparlanti
- Connessione di 1 o 2 altoparlanti a una smart TV Samsung del 2014

Menu Suono Impostazioni altoparlanti Multiroom Link - Impostazioni

Dato che i menu potrebbero variate a seconda dell'anno di produzione, fare riferimento al manuale della relativa TV.

Connessione di un prodotto Amazon

• Questa funzione potrebbe non essere disponibile in alcuni paesi.
• Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si assume alcuna responsabilità circa la disponibilità del servizio.

- Connessione e uso con un prodotto Amazon (Amazon Echo)

Utilizzato un prodotto Amazon Echo per controllare l'altoparlante e usfuquire dei servizi musicali forniti da Amazon Echo.

Verificare se l'altoparlante è connesso al Wi-Fi. [Connessione al Wi-Fi] Fareclic qui.

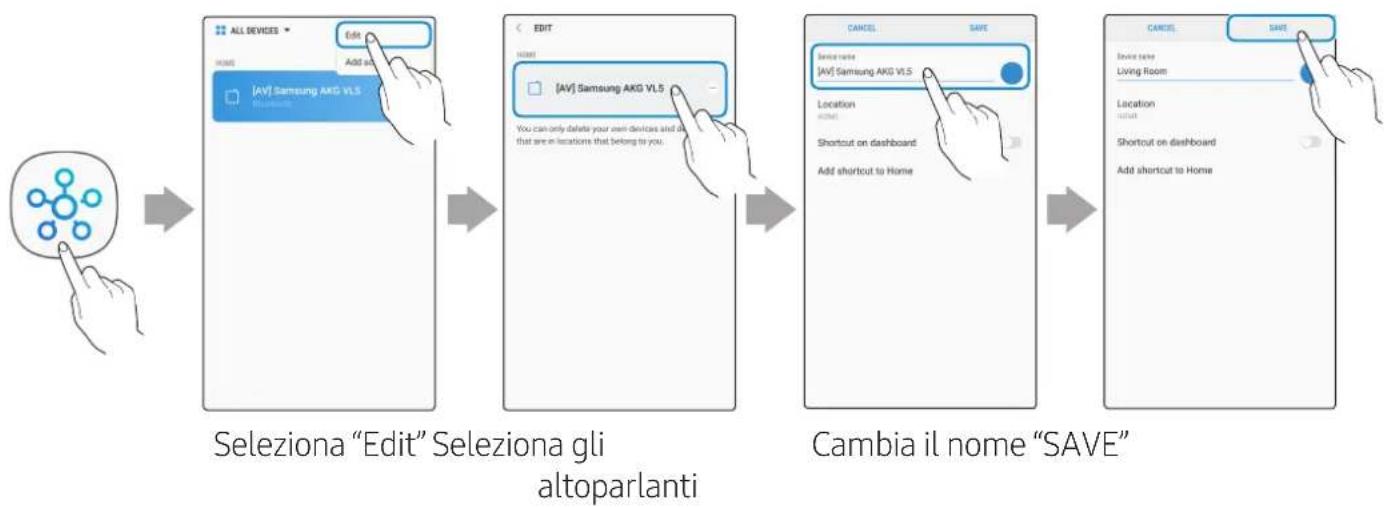

1 Nell'applicazione SmartThings, cambiare il nome dell'altoparlante assegnandogli un nome che possa essere riconosciuto dal dispositivo Amazon.

(Esempio: Samsung, Diffusore, Salotto, Soggiorno, Camera da fatto, Ufficio, ecc.)

ATTENZIONE

I dispositivi Amazon potrebbero non riconoscere i nomi contententi elementi quali ad esempio caratteri speciali.

2 Nell'app Alexa, cercare "Samsung Wireless Audio" in Skills e selezionare ENABLE.

• Saltare quello passaggio se si sono più configurate le Skills.

3 Nell'app Alexa, toccare Smart Home Devices DISCOVER per completare la connessione.

- É possibile'utilizzare i comandi vocali per controllare l'altoparlante

• Il servizio Amazon Echo che è possibile utilizzato con l'altoparlante è limitato alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsioni meteorologiche, è necessario utilizzato un prodotto Amazon Echo.

Attiva + Comando + Nome altoparlante

Utilizzare il nome dell'altoparlante cambiato nell'applicazione SmartThings. [Connaissance e uso con un prodotto Amazon (Amazon Echo)] Fare dic qui.

Azione Comando vocale
Per cercare un dispositivo audio aggiunto all'account SmartThings connesso all'account Amazon Alexa	"Alexa Individua dispositivi"

• Perutilizzare i comandi vocali per l'altoparlante denominato "Salotto"

Azione Comando vocale
Per impostare il livello del volume su 20 “Alexa Imposta il volume su 20 in Salotto”
Per aumento il livello del volume “Alexa Alza il volume in Salotto”
Per disattivare l’audio “Alexa Disattiva l’audio in Salotto”
Per ascoltare la stazione radio chiamata KISS FM “Alexa Riproduci Kiss FM in Salotto”
Per riproduire la canzone successiva “Alexa Canzone successiva in Salotto”
Per interrompere l’audio “Alexa Interrompi in Salotto”
Per accendere l’audio “Alexa Accendi in Salotto”
Per spegnere l’audio “Alexa Spegni in Salotto”
Per cambiare la sorgente d’ingresso “Alexa passa al Bluetooth in Salotto”

Installazione del supporto a parete

Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro sui cui si intende montare il Diffusore.

- Considerazioni per l'acquisto

• Carico consentito : VL350 / VL351 : Oltre 8,4 kg VL550 / VL551 : Oltre 18,0 kg
• Dimensioni foro : M5

Non installare in un luogo con alte temperature o con alto tasso di umidità.
Verificare se la parete è sufficientemente solida da sostener il peso del prodotto. In caso negativo, rinsforzare la parete o scegliere un altro punto di installatione.
Acquistare e utilizzare viti di fissaggio o dispositivi di anticoraggio appropriati per il tipo di parete (pannello in cartongesso, ferro, legno eosto via). Se possibile, fissare le viti di supporto nei montanti della parete. Eseguire l'installazione solo su pareti verticali.
Prima di installare l'unità, assicurarsi che sia spenta e scollegata alla presa elettrica. In caso contrario, potrebbero verificarsi scosse elettriche.
Affidare l'installazione della staffa per montaggio a parete ad un installatore qualificato.
Chiedere ad un'azienda professionale di installmente di installare il prodotto a parete.
Samsung Electronics non è responsable per eventuali danni al prodotto derivanti da un'installazione scorretta.
Prestare attenzione a non installare il diffusore in posizione coricata o capovolta.

Componenti per il montaggio a parete

Staffa a parete

Vite per staffa a parete (2)

Vite di fissaggio a parete (2)
(non fornito in dotazione)

1 Collegare l'Adattatore CA/CC sull'unità principale prima dell'infallazione del supporto a parete.

2 Fissare la Staffa a parete e quando serrare la Vite di fissaggio a parete nel foro di sinistra.

3 Serrare la Vite di fissaggio a parete nel foro di destra.

• Se il livellamento non è corretto, svitare leggermente la Vite di fissaggio a parete di sinistra e quando regolare la Staffa a parete sollevandola o abbassandola affinché risulti livellata.

4 Fissare una Vite per staffa a parete in ognuno dei due fori sulla parte posteriore dell'unità principale.

5 Allineare le Vite per staffa a parete sull'unità principale con le scanalature grandi della Staffa a parete. Farle scorrere nella direzione della freccia fino a quando non si alloggiano nelle scanalature piccole.

• Assicurarsi di farle scorrere nella direzione della freccia fino a quando non si alloggiano nelle scanalature piccole della Staffa a parete.

* Rimozione del supporto a parete

Sollevare l'unità principale fino a quando le Vite per staffa a parete non si alloggino nelle scanalature grandi della Staffa a parete e quindi esrarre l'unità principale.

Appendice

Risoluzione dei problemi

Prima di richiedere assistenza, controllare quanto segue.

Sintomo Verifica	Rimedio
L'altoparlante non si accende.	Verificare che il cavo di alimentazione sia collegato correttamente.	Collegare il cavo di alimentazione.
Premendo un tasting o la zona del selettore circolare touch non succede nulla.	Il tasting o la zona del selettore circolare touch potrebbero essere esposti a fenomeni statici.	Rimuovere la spina e ricollegarla.
Non si sente l'audio.	L'altoparlante è collegato a una sorgente di alimentazione? Il volume potrebbe essere impostato sul livello minimo.	Verificare che l'altoparlante sia correttamente collegato all'alimentazione.Provare a regolare il volume.
La Manopola-controller non funziona.	La batteria della Manopola-controller potrebbe disporre di un livello di carica insufficiente.La Manopola-controller potrebbe trovarsi al di fuori del proprio campo operativo.Verificare la connessione tra la Manopola-controller e l'altoparlante.	Premere il tasting RESET sul fondo della Manopola-controller.Caricare la batteria come da istruzioni relative alla versione LED della Manopola-controller.Avvicinare la Manopola-controller all'altoparlante.Consultare "Connessione tra la manopola-controller e il diffusore". (Pagina 9)Fare pratiche.
Impossibile collegare l'altoparlante a un dispositivo mobile o a una TV.	Per il collegamento cablato · Verificare il collegamento cablato. · Verificare sul lato destro dell'altoparlante che la relativa modalità sia impostata su AUX.	· Verificare il nome della porta e assicurarsi che il cavo sa collegato alla porta giusta. · Vedere "Collegamento a un dispositivo esterno". (Pagina 13) Fareacific.
	Per la connessione Bluetooth · Verificare sul lato destro dell'altoparlante che la relativa modalità sia impostata su Bluetooth. · Impostare l'altoparlante sulla modalità Bluetooth e provare nuovamente a effettare la ricerca dal dispositivo mobile o alla TV.	· Premere il tasto Bluetooth sul lato destro dell'altoparlante per almeno 5 secondi per acceder alla modalità standby e cercare l'altoparlante dal dispositorivo mobile o alla TV. · Vedere "Connessione al Bluetooth". (Pagina 10) Fareacific.
	Per la connessione Wi-Fi · Verificare che la TV via un modello supportato. · Assicurarsi che il dispositivo mobile o la TV siano connessi alla rete Wi-Fi. · Assicurarsi che l'altoparlante via connesso alla rete Wi-Fi. · Controllare il canale DFS. (DFS: Dynamic Frequency Selection)	· Questa funzione supporta le smart TV Samsung rilasciate nel 2014 e successivement. · Se la TV non è connessa alla rete Wi-Fi, utilizzato il menu di rete della TV per stabilire la connessione. (Vedere il manuale utente fornito in dotazione con la TV) · Se la TV è più connessa, l'altoparlante dovrebbe essere visualizzato nell'app SmartThings sul dispositivo mobile (smartphone, tablet, ecc.). Vedere "Utilizzotramite connessione Wi-Fi". (Pagina 16) Fareacific. · La connessione tra la TV e l'altoparlante tramite Wi-Fi potrebbe non essere disponibile se il router wireless utilizes il canale DFS. Per i dettagli, contattare il proprio fornitore di servizi Internet.
Sintomo Verifica Rimedio
L'audio è instabile durante la riproduzione di musica o video sul dispositivo mobiletramite Bluetooth.	Verificare la presenza nelle vicinanze di dispositivi che utilizzano le radiocomunicazioni o che potrebbero causare interferenze.Il dispositivo mobile o eventuali altri dispositivi a radiocomunicazioni sono connessi alla rete Wi-Fi a 2,4 GHz?	Se nelle vicinanze sono presenti dispositivi che utilizzato le radiocomunicazioni o che potrebbero causare interferenze, spegnerli.Vedere "Connessione al Bluetooth".(Pagina 10) Fare cliq qui.Se il dispositivo mobile o eventuali altri dispositivi a radiocomunicazioni sono connessi a una rete Wi-Fi a 2,4 GHz, potrebbero verificarsi delle interferenze. Provar a connecttere il dispositivo mobile a una rete a 5 GHz.
L'audio è instabile quando l'altoparlante è connessotramite Wi-Fi in modalità Audio Group o Stereo.	Si sta utilizzato una rete Wi-Fi a 2,4 GHz per connettere il dispositivo mobile e l'altoparlante?Verificare la distance tra il router wireless e l'altoparlante.Verificare la distance tra gli altoparlanti.	Connettere il dispositivo mobile e l'altoparlante a una rete Wi-Fi a 5 GHz.Assicurarsi che la distance tra il router wireless e l'altoparlante non sia superiore ai rispetti campi operativi.Provar a spegnere e riavviare il router wireless.Assicurarsi che la distance tra gli altoparlanti non sua superiore ai rispetti campi operativi.
L'altoparlante perde la connessiono o rimane disconnesso a intermittenza quando viene utilizzato in modalità stereo dato aver connesso la TV e gli altoparlanti tramite Wi-Fi.	Si sta utilizzato una rete Wi-Fi a 2,4 GHz per connettere la TV e l'altoparlante?Verificare la distance tra il router wireless, la TV e l'altoparlante.	Connettere la TV e l'altoparlante a una rete Wi-Fi a 5 GHz.Se si è già connessi a una rete Wi-Fi a 5 GHz e si riscontra comunique quello problema, controllare il canale DFS.Assicurarsi che il router wireless, la TV e l'altoparlante si trovino tutti nel proprio Campo operativo.
Nell'app SmartThings l'altoparlante non figura nell'élenco dei dispositivi disponibili quando provo a connetterlo tramite Wi-Fi.	L'altoparlante è collegato a una sorgente di alimentazione?Il dispositivo mobile è connesso a un router wireless?	Verificare che l'altoparlante sia correttamente collegato all'alimentazione.Connettere il dispositivo mobile al router wirelessPremiere il tasto CONNECT sul retro dell'altoparlante per almeno 5 secondi per accederate alla modalità standby e provare a riconnettersi.

Se il problema persistsente, contattare il Call Centre Samsung per la risoluzione dei problemi.

Avviso di licenza Open Source

• Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il site Web: http://opensource.samsung.com

License

• Il software Spotify è soggetto a licenze di terme parti disponibili su: www.spotify.com/connect/third-party-licenses
• Per ulteriori informazioni su Spotify Connect, visitare il site www.spotify.com/connect

Spotify®

: Specifiche

Nome modello VL350 / VL351 VL550 / VL551
Peso 2,1 Kg 4,6 Kg
Dimensioni (L X A X P) 210,0 X 211,5 X 70,0 mm 522,0 X 211,5 X 70,0 mm
Diffusore 1 Woofer, 1 Tweeter, 4 ohm 3 Woofer, 2 Tweeter, 4 ohm
Temperatura di esercizio	Tra +5°C e +35°C
Umidità di esercizio	Da 10 % a 75 %
LAN wireless	Integrato
Sicurezza	WEP (OPEN/SHARED) WPA-PSK (TKIP/AES) WPA2-PSK (TKIP/AES)
Potenza in uscita del dispositivo wireless Potenza max. trasmettitore Wi-Fi	100 mW a 2,4 GHz - 2,4835 GHz, 5,15 GHz - 5,35 GHz & 5,47 GHz - 5,725 GHz
Potenza in uscita del dispositivo wireless Potenza max. trasmettitore BT	100 mW a 2,4 GHz - 2,4835 GHz

• Le velocità di rete uguali o inferiori a 10 Mbps non sono supportate.
• Le caratteristiche e le specifiche sono soggette a modifiche alla preavviso.
• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vindere l'etichetta applicata al prodotto. (Etichetta: fondo del diffusore principale)
• Peso e dimensioni sono approssativi.
• Per ulteriori dettagli sull'utilizzo del prodotto, visitare il site www.samsung.com.

Consumo di energia totale in Standby (W) (Tutte le porte di rete sono nella condizione "ON")		3,0 W
Wi-Fi	Disattivazione del Wi-Fi	Nella modalità Wi-Fi, premere contemporaneamente il tasting Riproduci / Sospendi (sul lato superiore) e il tasting CONNECT (sul retro) e tenerli premuti per almeno 30 secondi per disattivare il Wi-Fi.
	Attivazione del Wi-Fi	Premere il tasting Wi-Fi sul lato destro del diffusore nelle Wi-Fi non è Attivo e tenerlo premuto per almeno 30 secondi per riattivarlo.
Bluetooth	Disattivazione del Bluetooth	Nella modalità Bluetooth, premere contemporaneamente il tasting Riproduci / Sospendi (sul lato superiore) e il tasting CONNECT (sul retro) e tenerli premuti per almeno 30 secondi per disattivare il Bluetooth.
	Attivazione del Bluetooth	Premere il tasting Bluetooth sul lato destro del diffusore nelle Bluetooth non è Attivo e tenerlo premuto per almeno 30 secondi per riattivarlo.

Il Wi-Fi e il Bluetooth sono attivati per impostazione predefinita.
Quando il Wi-Fi e il Bluetooth sono disattivati, lo spegnimento e la riaccensione del prodotto non ne provoca l'attivazione.

Informazioni aggintive

Informazioni sul collegamento alla rete

• A seconda del router wireless utilizzato, alcune operazioni in rete possono essere eseguite diversamente.
• Per informazioni dettagiate sulla connessione in rete con un router wireless o un modem, vindere la documentazione del router o del modem.
• Selezionare il canale wireless che non è in uso. Se il canale selezionato viene utilizzatoanche da altri dispositivi di comunazione nelle immeditate vicinanze, cui causare interferenze wireless che interrompono le comunicazioni o causano un audio disturbato.
• Un audio disturbato e l'interruzione della connessione a causa di interferenze wireless sono situazioni possibili in quanto le prestazioni della LAN wireless sono influenzate dall'ambiente e dalle condizioni d'uso dell'utente, incluse le prestazioni del router, la distance, gli ostacoli e le interferenze da parte di altri dispositivi mobili.
• WEP encryption does not work with WPS (PBC) / WPS (PIN).

Funziona con SmartThings™

• Questo prodotto è compatible con SmartThings.

• SmartThings varia da Paese a Paese.
  Per maggiori dettagli, visitare http://www.smartthings.com

• Le figure e le illustrazioni contenate nel presente Manuale completo hanno scopo puramenteindicativo e potrebbero non corrispondere all'aspetto del prodotto reale.

• É possibile che vengano addebitate delle spese amministrative nei seguenti casi: a. l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente) b. l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).
• L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Copyright

Tutti i diritti riservati; è vietata la riproduzione o la copia di una parte o dell'intero manuale utentezza previa autorizzazione scritta di Samsung Electronics Co., Ltd.

• Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiaatura può essere utilizzata in tutte le nazioni dell'UE. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di quello dispositivo è'utilizzato solamente in interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i symboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie agli altri tipi di rifiuti e utilizzato il systema di conferimento Gratis o previsto nella propria area di Residence.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separators il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente, sera obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

AVVERTENZA

Per rimuovere la batteria contattare un centro di assistenza autorizzato. Per ottenere le istruzioni di rimozione della batteria, videere samsung.com/global/ecodesign_energy

Non rimuovere (o tentare di rimuovere) autonomamente la batteria containuta in quello prodotto. PER LA PROPRIA SICUREZZA, NON TENTARE DI RIMUOVERE LA BATTERIA AUTONOMAMENTE E NON SMALTIRLA NEL FUOCO. NON SMONTARE. NON SCHIACCIARE O FORARE LA BATTERIA.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Precautii la curatare
