MANUALE UTENTE MXST50B SAMSUNG

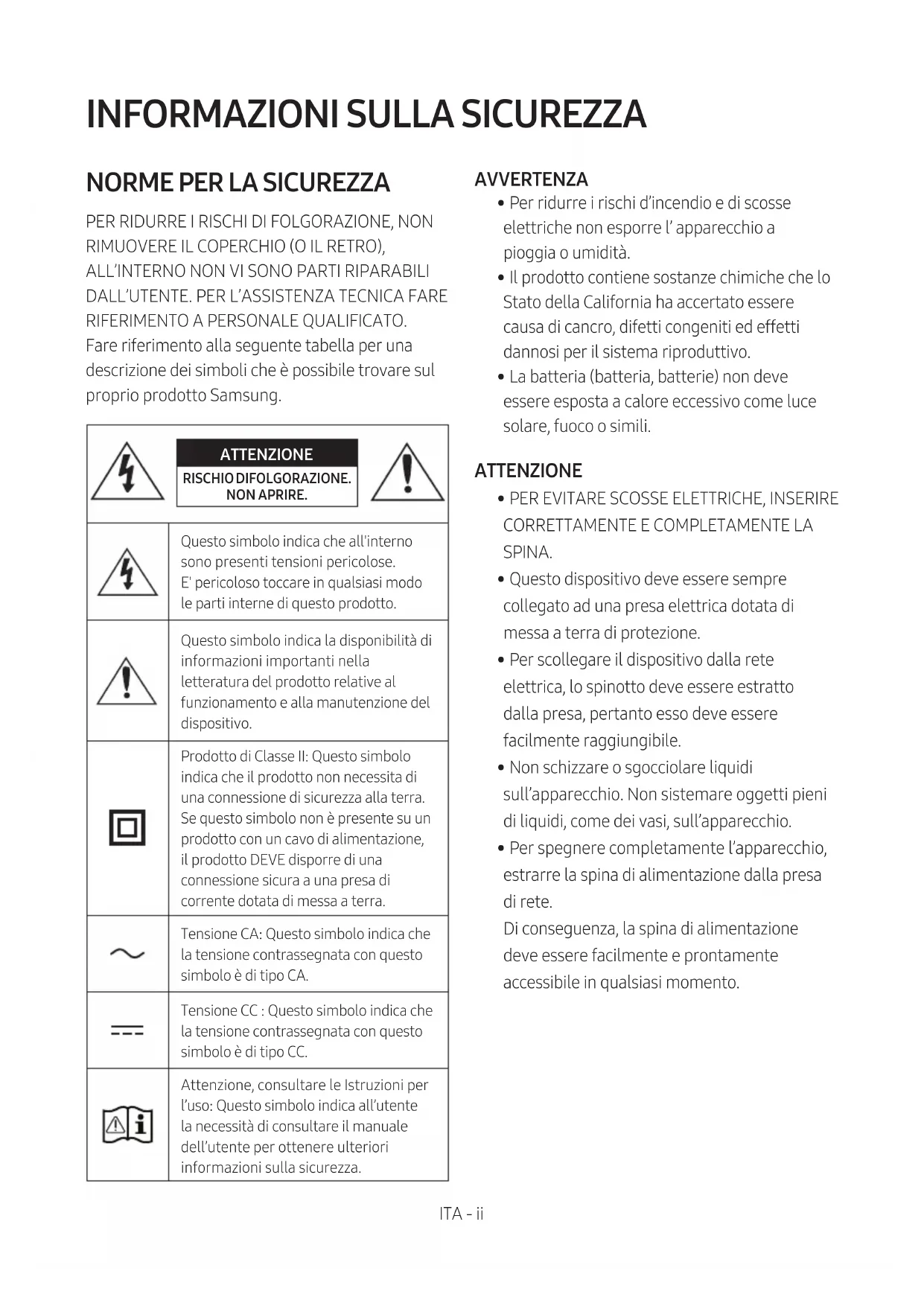

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità.

• Il prodotto contiene sostanze chimiche che lo Stato della California ha accertato essere causa di cancro, difetti congeniti ed effetti dannosi per il sistema riproduttivo.

• La batteria (batteria, batterie) non deve essere esposta a calore eccessivo come luce solare, fuoco o simili. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - iii Per impedire il deterioramento della resistenza all’acqua Controllare quanto segue e usare l’unità correttamente.

• La deformazione o il danneggiamento a causa di cadute dell’unità o impatti meccanici può causare il deterioramento della resistenza all’acqua.

• Questa unità non è stata progettata per resistere alla pressione dell’acqua.L’uso dell’unità in luoghi in cui viene applicata un’elevata pressione dell’acqua, ad esempio sotto la doccia, può causare un malfunzionamento.

• Non versare acqua ad alta temperatura sull’unità né rivolgere aria calda da un asciugacapelli o altro dispositivo direttamente sull’unità.Inoltre, non utilizzare mai l’unità in un luogo che potrebbe essere esposto a temperature elevate, ad esempio in una sauna o vicino a una fonte di calore.

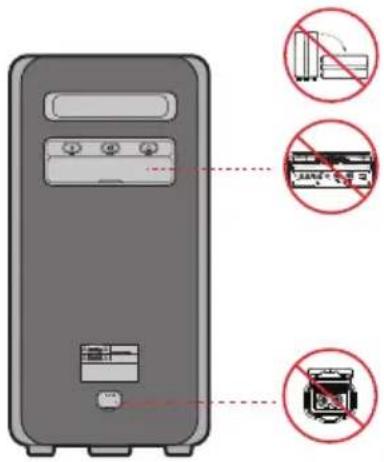

• Maneggiare il coperchio con cura. La copertura della porta e la copertura dell’alimentazione CA svolgono un ruolo molto importante nel mantenimento delle prestazioni di resistenza all’acqua. Quando si utilizza l’unità, assicurarsi che il coperchio sia completamente chiuso. Alla chiusura del coperchio, assicurarsi che non vi siano corpi estranei all’interno. Se il coperchio non è completamente chiuso, potrebbe vericarsi il deterioramento delle prestazioni di resistenza all’acqua e l’ingresso di acqua nell’unità potrebbero causarne il malfunzionamento.

• Non è possibile soddisfare lo standard IPX5 quando il JACK o l’alimentazione CA è collegato.

• Non è possibile bagnare il prodotto per vericarne la resistenza all’acqua. POWER ECHOVOL USB (5V 2.1A) AUX 1 MICITA - iv

• La Sound Tower garantisce la durata in base a IPX5. Protezione contro gli agenti solidi

Nessun requisito X X Nessun requisito Nessuna protezione 0 0 Nessuna protezione Solidi > 50 mm 1 1 Тігінен ағатын ағын су Solidi > 12 mm 2 2 Acqua che cade in verticale - involucro inclinato di 15° Solidi > 2,5 mm 3 3 Acqua spruzzata di 60° da posizione verticale Solidi > 1,0 mm 4 4 Acqua che schizza da tutte le direzioni Protetto da polvere 5 5 Getti da tutte le direzioni Ermetico contro la polvere 6 6 Forti getti da tutte le direzioni - 7 Immersione temporanea: 1 m per 30 minuti

Immersione: profondità e tempo deniti dal produttoreITA - v PRECAUZIONI

1. Accertarsi che l’alimentazione elettrica della

propria casa sia conforme ai requisiti di alimentazione indicati sull’etichetta di identicazione situata sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti. Altri

• Poiché la batteria è realizzata esclusivamente per questo prodotto, non utilizzarla per altri dispositivi elettronici o per altri scopi.

• Per smaltire la batteria, portarla in un punto di raccolta dedicato per il riciclaggio.

• Non disassemblare la batteria.

• Per proteggere il motore e la batteria, la batteria non deve essere caricata a temperature inferiori a 3 °C o superiori a 42 °C.

• Quando il livello di carica della batteria è basso, ricaricarla.Se il livello di carica della batteria è basso per lungo periodo di tempo, le prestazioni della batteria potrebbero peggiorare.

• Non esporre la batteria al calore o gettarla nel fuoco.

• Non disassemblare la batteria.

• Per proteggere il motore e la batteria, la Sound Tower potrebbe non funzionare a temperature inferiori a -17 °C o superiori a 57 °C.ITA - vi

INFORMAZIONI SUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplicato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare. MANUALE UTENTE Consultare questo manuale per istruzioni di sicurezza, informazioni sull’installazione del prodotto, i componenti, i collegamenti e le speciche del prodotto. MANUALE COMPLETO È possibile accedere al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito Web Samsung in formato documento. (http://www.samsung.com/support) Le caratteristiche e le speciche sono soggette a modiche senza preavviso.ITA - vii SOMMARIO 01 Controllo dei componenti 1 Inserimento delle batterie prima di utilizzare il telecomando (2 batterie AAA) ------------------------- 1 02 Panoramica del prodotto 2 Pannello Superiore di Sound Tower ------------------------- 2 Pannello posteriore del Sound Tower ------------------------- 3 03 Collegamento del Sound Tower 5 Collegamento all’alimentazione elettrica

04 Collegamento di un dispositivo esterno 12 Collegamento mediante un cavo audio analogico (AUX)

Connessione di un dispositivo mobile tramite Bluetooth

05 Collegamento di un dispositivo di archiviazione USB 17 Aggiornamento Software

Connessione di un microfono esterno

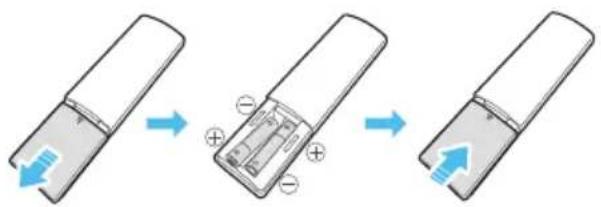

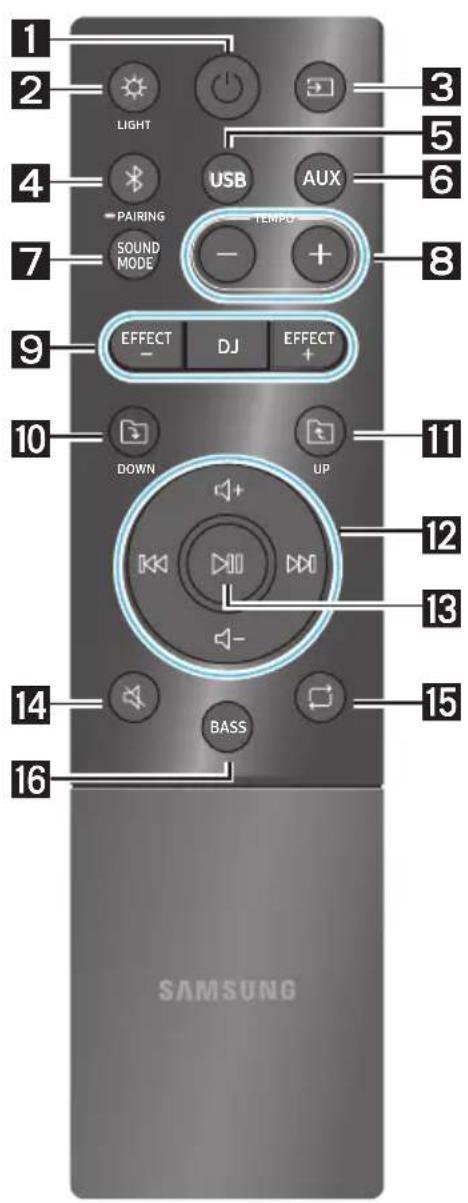

06 Uso del telecomando 20 Come usare il telecomando

Come usare la Modalità Audio

Come usare il Effetto DJ

08 Risoluzione dei problemi 26 09 Licenza 27 10 Avviso di licenza open source 28 11 Nota importante sul servizio 28 12 Specicheeguida 29 Speciche

Unità Principale Sound Tower Telecomando / Batterie Cavo di Alimentazione

• Per ulteriori informazioni sull’alimentazione e sul consumo di energia, consultare l’etichetta allegata al prodotto. (Etichetta: parte posteriore dell’unità principale Sound Tower)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un centro di assistenza Samsung o l’assistenza clienti Samsung.

• Quando si sposta il prodotto, non trascinare o tirare il prodotto a terra. Sollevare il prodotto quando lo si sposta.

• Le caratteristiche e le speciche sono soggette a modiche senza preavviso. Inserimento delle batterie prima di utilizzare il telecomando (2 batterie AAA) Far scorrere il coperchio della batteria nella direzione della freccia no a quando non viene completamente rimosso. Inserire 2 batterie AAA (1,5 V) orientate in modo che la loro polarità sia corretta. Far scorrere il coperchio della batteria in posizione.ITA - 2

02 PANORAMICA DEL PRODOTTO

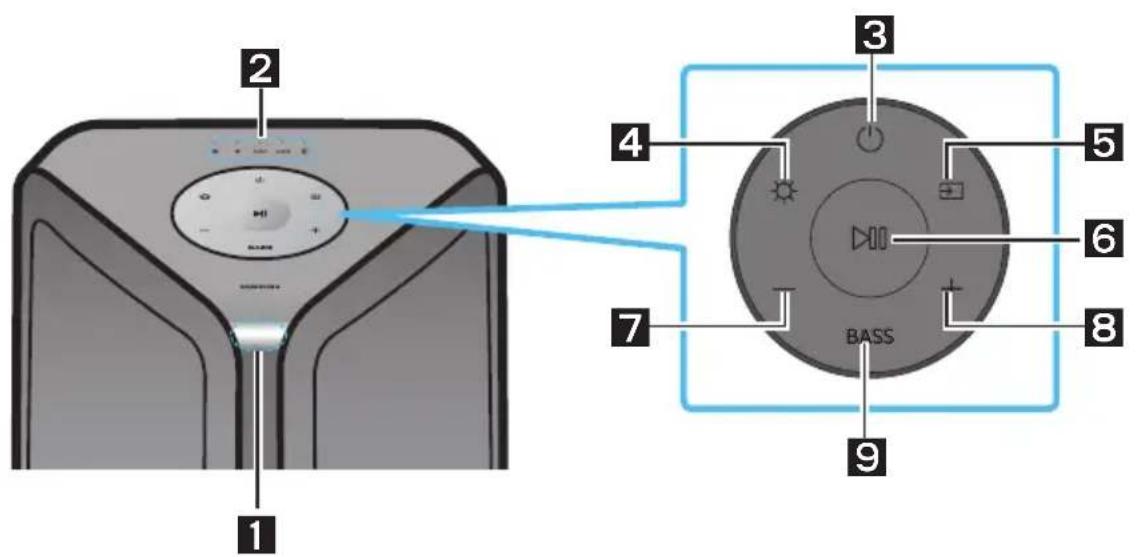

Pannello Superiore di Sound Tower BASS

Sensore TelecomandQuando si utilizza il sistema Sound Tower, puntare la parte anteriore del telecomando verso il sensore. Indicatore LED Visualizza i messagi operativi o lo stato corrente del sistema Sound Tower. Le informazione indicate da ciascun LED sono le seguenti: (BT) (USB) (AUX1) (AUX2) (Tasto di accensione)

Alimentazione Attiva e disattiva il Sound Tower.

Luce Premere il tasto (Luce) per attivare la Modalità Illuminazione.

SorgentePremi per selezionare una sorgente collegata al Sound Tower. Tenere premuto il pulsante (Sorgente) per più di 5 secondi per accedere alla modalità “SEARCHING TV”. Play/Pausa • Play/Pausa Premere il tasto per mettere temporaneamente in pausa un le musicale. Quando si preme nuovamente il pulsante, il le musicale riparte. • Dimostrazione Tenere premuto il tasto per almeno 5 secondi per avviare la riproduzione demo quando il sistema è attivo.5 LED lampeggiano contemporaneamente e la musica demo viene riprodotta per 90 secondi.– Si prega di fare attenzione in quanto potrebbe suonare più forte del volume impostato. Abbassare Volume Premi il pulsante (Abbassare Volume) per abbassare il volume.

Aumenta volume Premere il pulsante (Aumenta volume) per aumentare il volume.

BASS Premi il pulsante BASS per utilizzare i bassi potenti.ITA - 3 Pannello posteriore del Sound Tower POWERECHOVOL USB

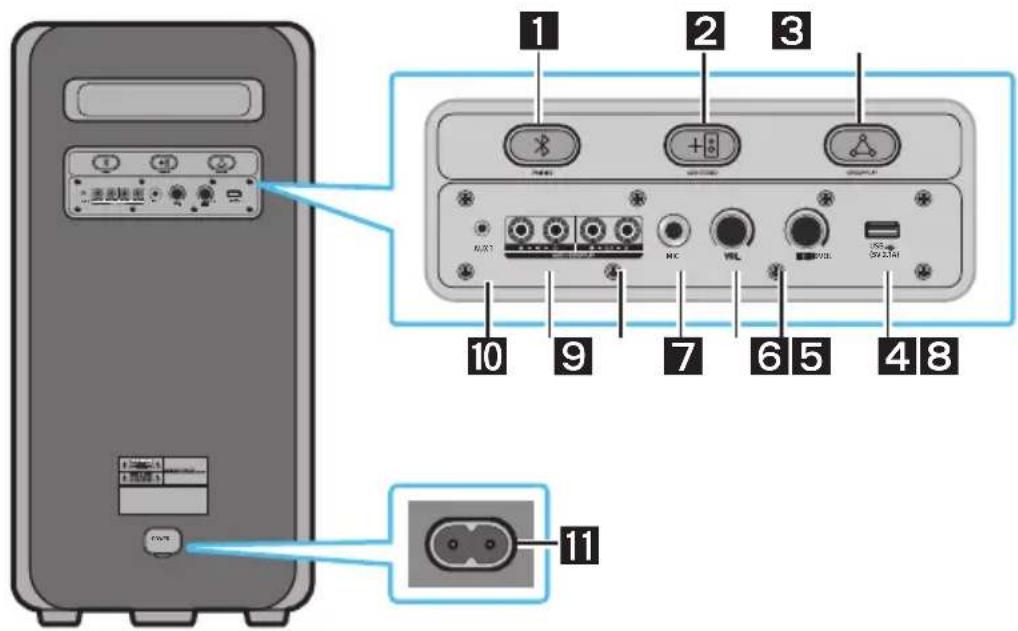

Bluetooth PAIRING Premere il pulsante PAIRING per accedere alla modalità di associazione, il LED "PAIRING" sul piano posteriore lo farà sii veloce.

ADD STEREO Premere il tasto ADD STEREO per effettuare la connessione in modalità wireless a un'altra Sound Tower dello stesso modello.

GROUP PLAY Premi il pulsante GROUP PLAY per connettersi a un massimo di dieci sistemi Sound Tower in modalità wireless.

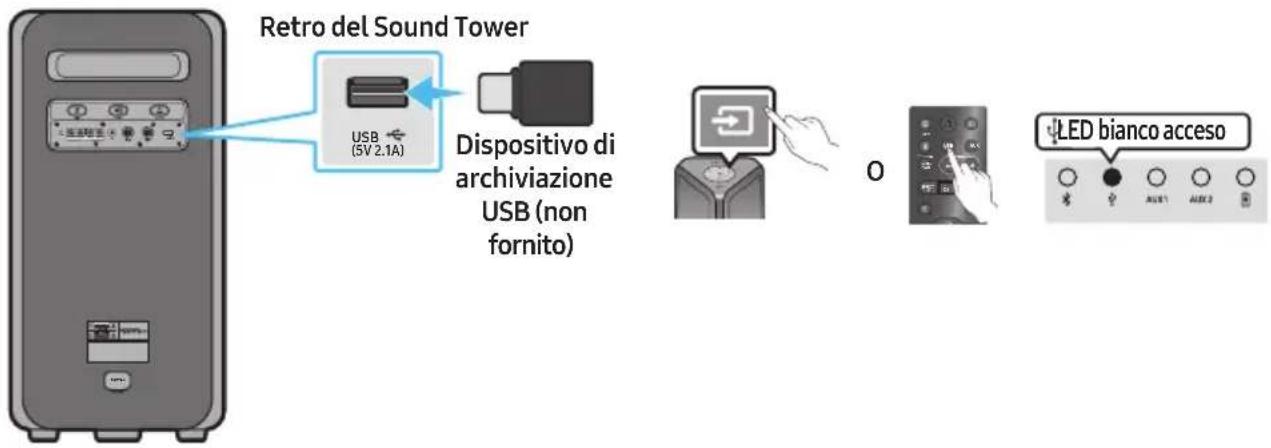

USB Collegare un dispositivo USB alla porta USB sull'unità principale. Se si collega il cellulare alla porta USB, puoi ricaricarlo.

• Premi il pulsante (Sorgente) per selezionare USB.

ECHO È possibile fornire un effetto eco al suono da un microfono collegato (MIC) regolando la manopola ECHO.

VOL Usa il controllo VOLsull'unità principale per regolare il volume del microfono (MIC).

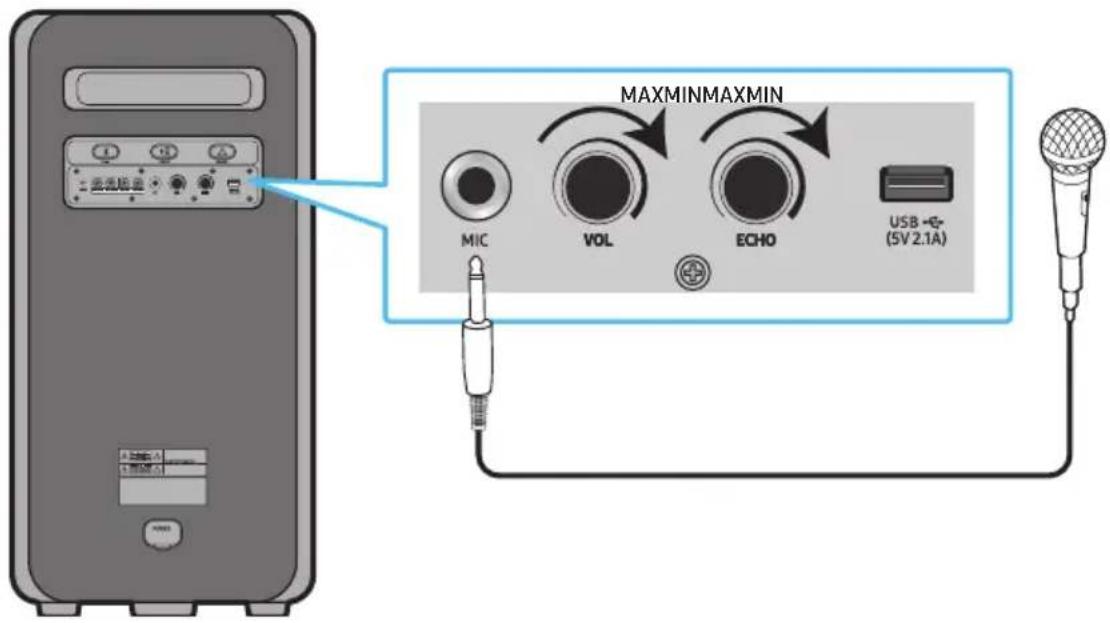

MIC Collega il tuo microfono all’ingresso MIC.

Terminali GROUP PLAY OUT Utilizzare un cavo audio (non in dotazione) per il collegamento di dispositivi esterni agli ingressi GROUP PLAY (OUT) sull'unità principale.

Terminali GROUP PLAY IN Utilizzare un cavo audio (non in dotazione) per il collegamento di dispositivi esterni agli ingressi AUX2 (IN) sull'unità principale.

AUX1 Utilizzare un cavo audio (AUX) (non in dotazione) per il collegamento AUX1 sull'unità principale con l'uscita audio su un dispositivo esterno.

Alimentazione Collegare il cavo di alimentazione all’ingresso Power e collegare l'altra estremità del cavo di Alimentazione a una presa a muro per fornire energia elettrica a Sound Tower.ITA - 4 LED di stato della carica della Sound Tower: Stato della Sound Tower Stato della carica LED di carica (modalità AC) LED di carica (modalità DC) Commento Spento Carica completa Spento (nero) Spento (nero) Spento In carica Verde lampeggiante N/A Spento Non in carica Spento (nero) Spento (nero) Il cavo AC non è collegato. Standby Carica completa Acceso (blu) N/A La modalità standby non è disponibile nella modalità DC. Standby In carica Verde lampeggiante N/A Il LED durante la ricarica è lo stesso di quando la Sound Tower è spenta. Acceso Carica completa Acceso (blu) Acceso (blu) Quando è accesa, la Sound Tower indica solo il livello corrente della batteria. Acceso In carica Verde lampeggiante N/A Acceso Non in carica e 30% ~ 98% di energia Acceso (verde) Acceso (verde) Acceso Non in carica e 5% ~ 29% di energia Acceso (rosso) Acceso (rosso) Acceso Non in carica e al di sotto di 5% di energia Acceso (rosso) Spegnimento dopo che la barra luminosa arancione lampeggia una volta Nello spegnimento in modalità CC, l’intera alimentazione del sistema verrà disattivata. Quindi nello stato di spegnimento, rispetto alla modalità CA, non sono supportate le seguenti funzioni. Funzioni Attivazione tramite Bluetooth Modalità di acquisto Impostazione di spegnimento Ripristino cliente Accensione tramite IR Ricarica della batteria Attivazione/disattivazione AUI Feedback dell’interfaccia utente dell’attivazione/della disattivazione della barra luminosa a LED (anteriore)ITA - 5

03 COLLEGAMENTO DEL SOUND TOWER

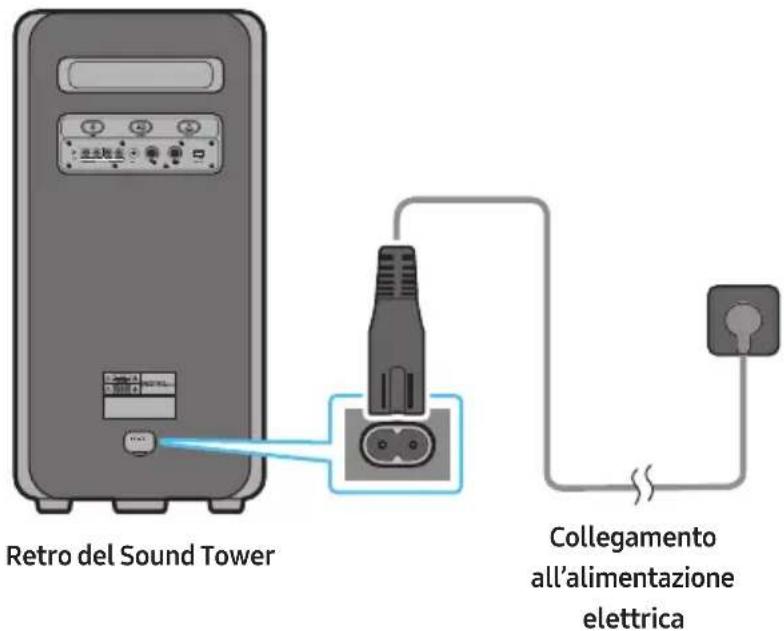

Collegamento all’alimentazione elettrica Utilizzare il cavo di alimentazione per collegare Sound Tower a una presa elettrica nel seguente ordine: Collegare il cavo di alimentazione a Sound Tower e quindi a una presa a muro. Vedi le illustrazioni seguenti.

• Quando il cavo CA viene inserito, la batteria integrata verrà caricata automaticamente no a quando non sarà completamente carica. L’indicatore LED sul pannello superiore mostrerà lo stato di carica attuale (fare riferimento a pagina ITA - 4)

• Quando il prodotto viene scollegato per consentirne il funzionamento a batteria, il livello di volume diminuisce drasticamente.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: Retro del Sound Tower) Retro del Sound Tower POWER ECHOVOL USB

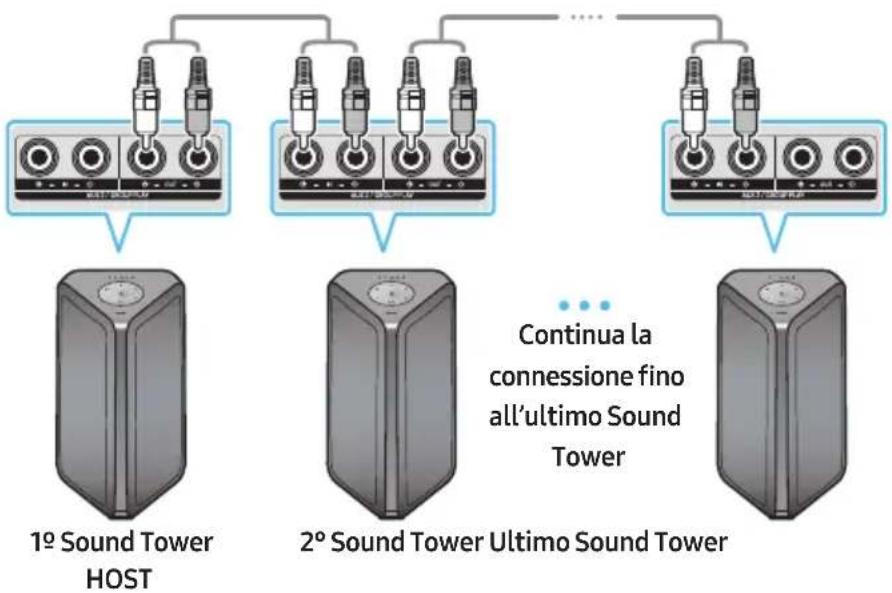

MIC Collegamento all’alimentazione elettricaITA - 6 Come usare Audio Group È possibile collegare più sistemi audio in gruppo per creare un ambiente di festa e per produrre un suono più alto. Imposta una Sound Tower come HOST e tutta la musica suonata su di essa sarà condivisa con qualsiasi altro sistema Sound Tower del gruppo Audio. Collegamento via cavo alla modalità Group Play 1º Sound Tower HOST 2° Sound Tower Ultimo Sound Tower Continua la connessioneno all’ultimo Sound Tower Imposta Group Play collegando tutti i sistemi tramite cavi audio (non forniti). Utilizzare il pulsante AUX

(Sorgente) per cambiare la sorgente in AUX2 per ogni sistema Sound Tower tranne che per il 1° (o HOST) sistema Sound Tower. NOTE

• Il 1° Sound Tower HOST può riprodurre musica da qualsiasi fonte

• A seconda della lunghezza o delle caratteristiche del cavo, potrebbe esserci una differenza nella distanza operativa.ITA - 7 Connessione dalla modalità wireless Group Play È possibile connettere no a dieci sistemi Sound Tower tramite la funzione wireless Group Play. POWERPOWERPOWER HOST SUB 1 SUB 2

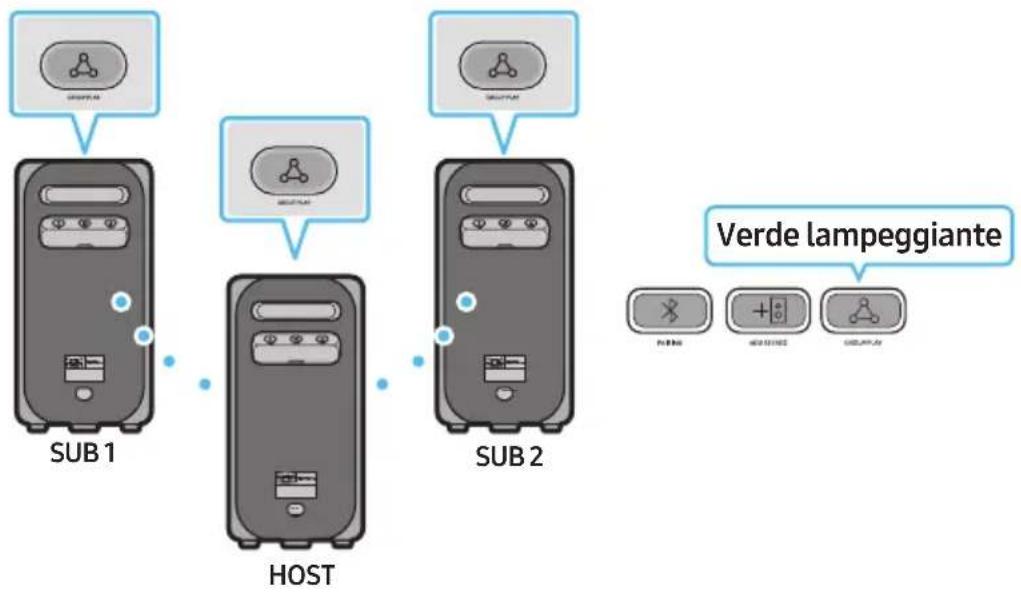

1. Premere il tasto GROUP PLAY sul sistema HOST Sound Tower. Dopo Il LED “GROUP PLAY”

lampeggia. Dopo 10 secondi, il LED “GROUP PLAY” lampeggia velocemente (30 sec).

2. Premere il tasto GROUP PLAY sul secondo sistema Sound Tower (SUB 1). Il LED “GROUP PLAY”

lampeggia. Quindi SUB1 si connette a HOST, il LED “GROUP PLAY” di SUB1 e HOST smette di lampeggiare e si accende.

3. Premi il tasto GROUP PLAY sul 3° Sound Tower (SUB 2). Avviso sonoro e il tasto GROUP PLAY

smette di lampeggiare.

4. Se si desidera aggiungere altri sistemi Sound Tower, ripetere il passaggio 3.

5. Riprodurre musica sulla HOST Sound Tower. Uscite audio da tutti i sistemi collegati

• Nella modalità GROUP PLAY, la Sound Tower “HOST” (Figura 1) può connettersi alla TV Samsung. Una volta stabilita la connessione, la modalità GROUP PLAY viene disattivata automaticamente.

• La connessione wireless GROUP PLAY è disponibile per MX-ST90B/MX-ST50B/MX-ST40B.

• Le condizioni ambientali o altri fattori con i dispositivi collegati possono inuire sulla qualità della riproduzione.

• Se il LED rosso è acceso sul pulsante GROUP PLAY, si è vericato un errore nella connessione wireless di Group Play. Prova di nuovo dal passaggio 1 al passaggio 5.

• Il pulsante ADD STEREO e il pulsante PAIRING dei sistemi SUB Sound Tower non sono disponibili in modalità wireless Group Play.

• Il pulsante ADD STEREO del sistema HOST Sound Tower non è disponibile in modalità wireless Group Play.

• Nello stato della sorgente BT, premere a lungo “GROUP PLAY” per attivare HOST.ITA - 8

• Tutte le unità SUB devono essere collegate una ad una. Per esempio, dopo che HOST è collegato, premere il pulsante GROUP PLAY sul SUB 1 per il collegamento, e dopo che il SUB 1 è collegato, si devono collegare il SUB 2 e il SUB 3 uno ad uno in sequenza.

• Durante l’utilizzo del Group Play, i dispositivi Bluetooth attualmente connessi vengono disconnessi e la connessione Bluetooth è disabilitata.

• I dispositivi Bluetooth possono cercare e collegarsi solo con la HOST Sound Tower.

• Quando sono in modalità Group Play, i SUB non possono connettersi a un dispositivo Bluetooth.

• Se si spegne e poi si accende la Sound Tower o si seleziona una qualsiasi sorgente diversa da BT su un’unità SUB, in modalità Group Play, la modalità Group Play è scollegata.

• Questo prodotto non supporta il usso audio aptX con la modalità Group Play Wireless. Disconnessione dalla modalità wireless Group Play

1. Tenere premuto il tasto GROUP PLAY per più di 5 secondi (HOST o SUB) dopo la Group Play o

premere il tasto GROUP PLAY (HOST o SUB) prima della Group Play.

• Avviso sonoro e il LED sopra il tasto GROUP PLAY si spegne.

2. Se si seleziona una qualsiasi sorgente diversa da BT sulle unità SUB o si spegne la HOST Sound

Tower, il modo Group Play viene scollegato.

• Se la disconnessione viene effettuata dal HOST Sound Tower, il Group Play è scollegato. Indicazioni LED LED STATO Descrizione Verde Lampeggiante In attesa di una connessione wireless per la Group Play. On La connessione wireless Group Play ha avuto esito positivo. Rosso On Si è vericato un errore con la connessione wireless Group Play. NOTA

• Nella connessione wireless, la qualità di riproduzione può essere instabile a seconda dell’ambiente Bluetooth. Per una migliore riproduzione, tenere il dispositivo in modalità Group Play cablata.

• La prima connessione Bluetooth dovrebbe essere entro 1 m.ITA - 9 Utilizzo di uno Smartphone e della modalità Gruppo Stereo Collega due Sound Tower e usale con il tuo smartphone per goderti il suono stereo. A sinistra Sound Tower (MAIN) A destra Sound Tower (SUB)

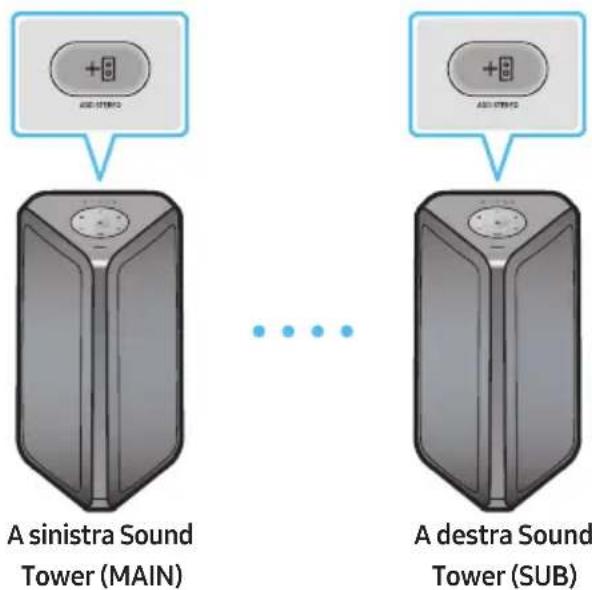

1. Premere il tasto ADD STEREO pulsante sul sistema Sound Tower sinistro. Il LED lampeggia sul

2. Premere il tasto ADD STEREO pulsante sul sistema Sound Tower destro. Il LED lampeggia sul tasto

3. Avviso sonoro una volta stabilita la connessione.Indicatore verde del LED ADD del backplane

• Il sistema MAIN Sound Tower emette il suono del canale sinistro e il sistema SUB Sound Tower emette il suono del canale destro. Premere il pulsante ADD STEREO sulla MAIN o SUB Sound Tower per cambiare il canale sonoro della Sound Tower.

4. Riprodurre la musica collegando lo smartphone alla MAIN Sound Tower e al Bluetooth. Il suono

viene emesso da entrambe le Sound Tower. NOTE

• Per utilizzare la modalità Gruppo Stereo, entrambi i sistemi Sound Tower devono essere dello stesso modello.

• Le condizioni ambientali o altri fattori con i dispositivi collegati possono inuire sulla qualità della riproduzione.

• Se il LED rosso è acceso sul pulsante ADD STEREO, si è vericato un errore nella connessione. Prova di nuovo il passaggio 1 e il passaggio 3.

• I pulsanti Remote Controller, BT PAIRING, GROUP PLAY e (Sorgente) sui sistemi SUB Sound Tower sono disabilitati mentre sono in modalità Gruppo Stereo.

• Il pulsante GROUP PLAY del sistema MAIN Sound Tower non è disponibile in modalità Gruppo Stereo.ITA - 10

• In modalità diversa da “BT” (ad esempio USB, modalità AUX), la musica viene riprodotta solo in MAIN Sound Tower e la musica non viene riprodotta in SUB Sound Tower.

• I colori dell’illuminazione tra MAIN Sound Tower e SUB Sound Tower possono variare.

• Questo prodotto non supporta il usso audio aptX con Stereo Modalità gruppo.

• Se si cerca di connettere un dispositivo Bluetooth mentre è in corso il collegamento Gruppo Stereo, la modalità Gruppo Stereo potrebbe avere esito negativo. Terminare il Stereo Modalità gruppo Premere il pulsante ADD STEREO (MAIN o SUB) per almeno 5 secondi dopo che il Gruppo Stereo è stato collegato.

• Avviso sonoro e il LED sul tasto ADD STEREO si spegne. Indicazioni LED LED STATO Descrizione Verde Lampeggiante In attesa di una connessione stereo. On La connessione del Gruppo Stereo ha esito positivo. Rosso On Si è vericato un errore con la connessione wireless Gruppo Stereo. Utilizzo della modalità TV Samsung e Gruppo Stereo Collegare due Sound Tower via cavo e utilizzarli con la TV Samsung per godere di un suono stereo. A sinistra Sound Tower (MAIN)A destra Sound Tower (SUB)

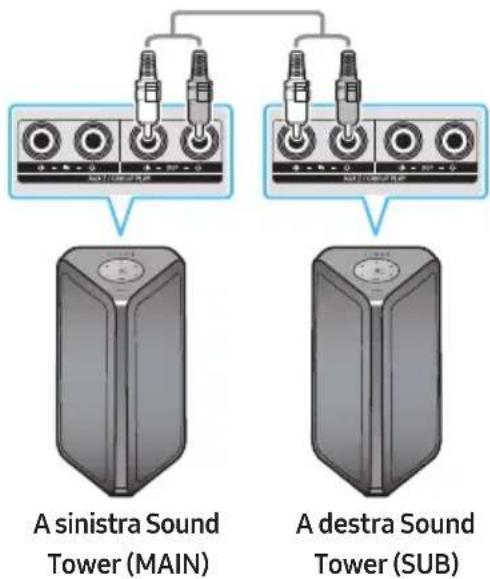

1. Premere il pulsante ADD STEREO sulle due Sound Tower per connetterle in modalità stereo.

2. Collegare il cavo RCA all’uscita AUX2 OUT sul MAIN e AUX2 IN sul SUB come mostrato utilizzando

il cavo RCA (non fornito).

3. In modalità “BT”, premere il tasto “AUX” sul telecomando MAIN Sound Tower per almeno 5 secondi.

Il LED lampeggia sul tasto ADD STEREO.ITA - 11

4. Una volta completata la connessione, il LED “ADD STEREO” si accende e viene visualizzato

nell’uscita corrente. Avviso sonoro.

5. Una volta completata la connessione, il LED sul pannello superiore del SUB “AUX2” si accende.

• La MAIN Sound Tower emette il suono del canale sinistro e la SUB Sound Tower emette il suono del canale destro. Premere il tasto ADD STEREO sulla MAIN o SUB Sound Tower per cambiare il canale sonoro della Sound Tower.

6. Connect una TV e MAIN Sound Tower via Bluetooth per riprodurre la musica. Il suono viene emesso

da entrambi i Sound Tower. NOTE

• Per utilizzare la modalità Stereo Gruppo, entrambe le Sound Tower devono essere dello stesso modello.

• Una luce rossa sul LED del pulsante ADD STEREO indica un errore nella connessione del Gruppo Stereo. Riprovare i passi da 1 a 5.

• In modalità Gruppo Stereo, il telecomando, il BT PAIRING, il GROUP PLAY e i tasti (Sorgente) della SUB Sound Tower sono disabilitati.

• Il pulsante GROUP PLAY della MAIN Sound Tower non è disponibile in modalità Gruppo Stereo.

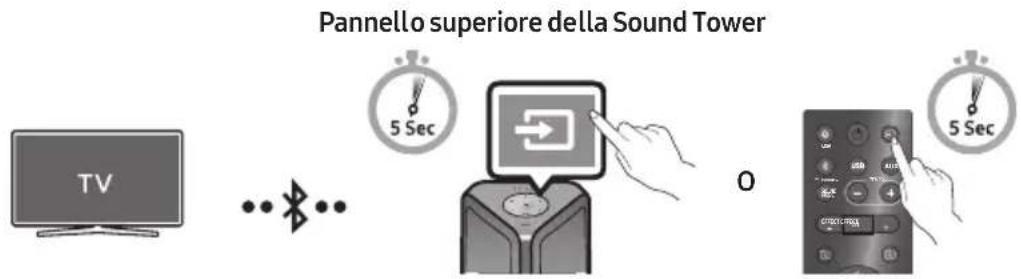

• Se Samsung TV supporta una semplice connessione, il pop-up di connessione viene visualizzato automaticamente sul televisore e se si seleziona “Sì”, si collega al televisore. Se c’è una precedente cronologia di connessione tra Samsung TV e Sound Tower, questa sarà collegata a Samsung TV senza pop-up. Per una semplice connessione a Samsung TV, fare riferimento a pagina 16.

• I colori dell’illuminazione possono variare tra la MAIN Sound Tower e la SUB Sound Tower. Terminare il collegamento in modalità Gruppo Stereo Premere il pulsante ADD STEREO (MAIN o SUB) per almeno 5 secondi dopo che il Gruppo Stereo è stato collegato.

• Avviso sonoro “OFF-STEREO MODE” e il LED sul tasto ADD STEREO si spegne.ITA - 12

04 COLLEGAMENTO DI UN DISPOSITIVO

ESTERNO Connettiti a un dispositivo esterno tramite cavo o wireless per riprodurre l’audio del dispositivo esterno con Sound Tower. Collegamento mediante un cavo audio analogico (AUX) AUX 1 - AUDIO - R L Dispositivo mobile / MP3 / PMPLettore BD / DVD / Decoder / Console di gioco

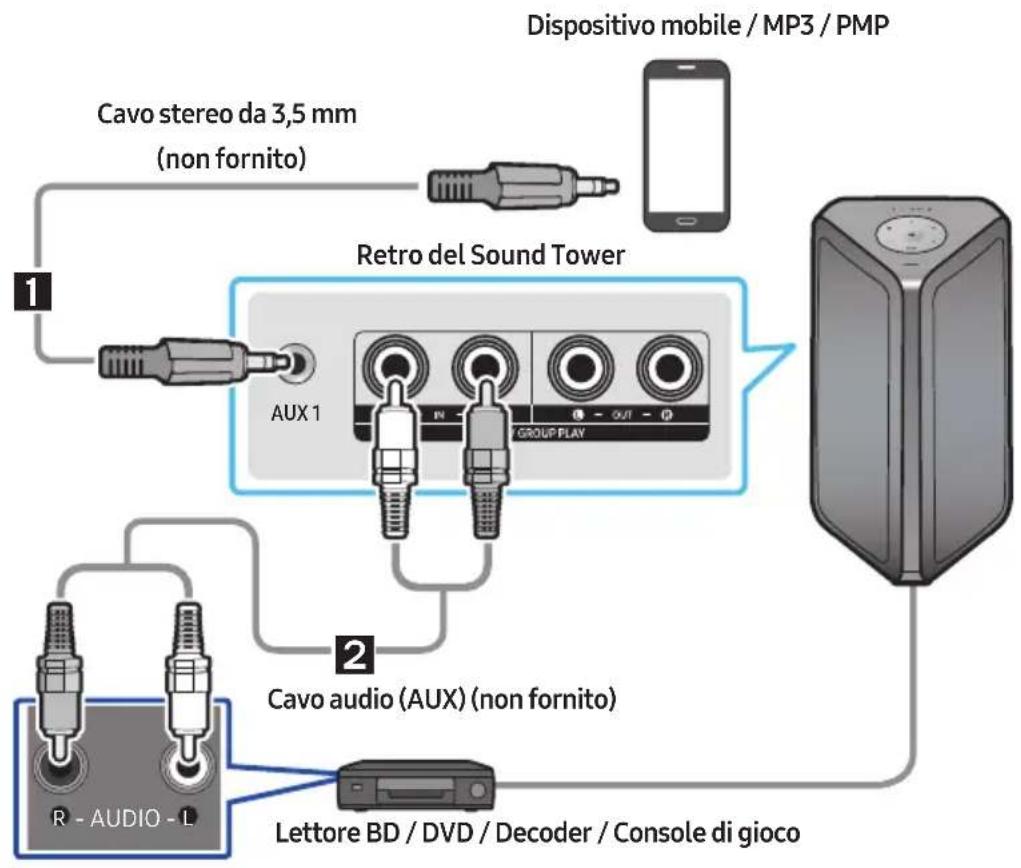

1. Connetti l’uscita AUX1 sull’unità principale alla presa AUDIO OUT del dispositivo sorgente

utilizzando un cavo stereo da 3,5 mm.

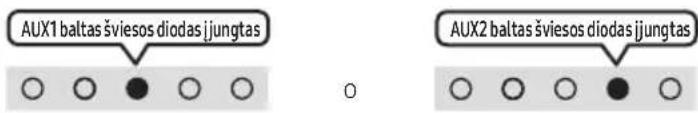

2. Selezionare “AUX1” premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.

• Puoi anche selezionare una sorgente usando il pulsante AUX sul telecomando. 󱂔 Cavo audio (AUX2)

1. Connetti l’uscita AUX2 (IN) sull’unità principale alla presa AUDIO OUT del dispositivo sorgente

utilizzando un cavo audio.

2. Selezionare “AUX2” premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.

• Puoi anche selezionare una sorgente usando il pulsante AUX sul telecomando.ITA - 13 Connessione di un dispositivo mobile tramite Bluetooth Quando un dispositivo mobile è collegato tramite Bluetooth, è possibile ascoltare l’audio stereo senza il fastidio del cablaggio. LIGHTPAIRINGTEMPO USB AUX EFFECT DOWN UPEFFECT

• In modalità batteria, quando la Sound Tower è spenta, la connessione Bluetooth e l’app party audio non sono disponibili. Connessione iniziale

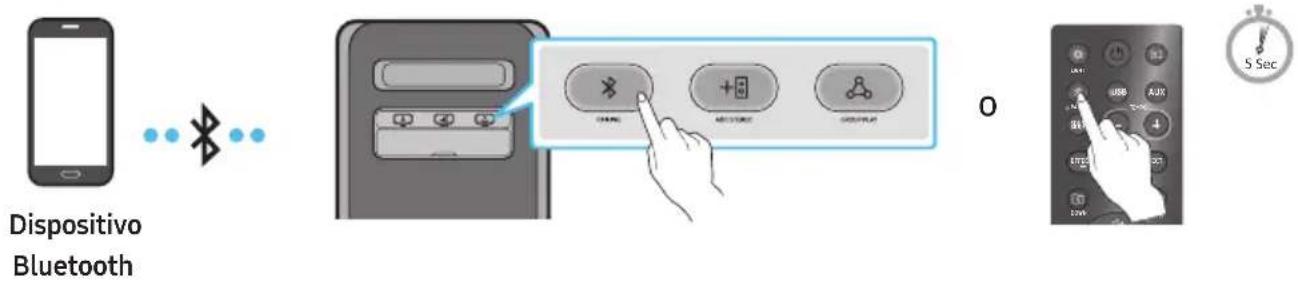

1. Tenere premuto il pulsante PAIRING per più di 5 secondi per accedere alla modalità “BT

PAIRING”. (O) Premi il PAIRING pulsante sul pannello posteriore.

2. Sul dispositivo, seleziona “[AV] MX-ST5B Series” dall’elenco.

• Una volta connesso il dispositivo.Il terzo indicatore luminoso sul pannello superiore lampeggia in azzurro tre volte e l’indicatore Bluetooth sul pannello posteriore rimane sso.

3. Riproduci le musicali dal dispositivo collegato tramite Bluetooth con Sound Tower.

Se il dispositivo non riesce a connettersi

• La Sound Tower riprodurrà un messaggio vocale per indicare la disconnessione del Bluetooth.

• Se un Sound Tower precedentemente collegato (ad esempio “[AV] MX-ST5B Series”) appare nell’elenco, eliminalo.

• Quindi ripetere i passaggi 1 e 2. Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità, è possibile utilizzare la TV connessa o il dispositivo mobile connesso in precedenza per effettuare la connessione alla Sound Tower.

• BT PAIRING : In questa modalità, è possibile collegare un nuovo dispositivo a Sound Tower. (Tenere premuto il tasto PAIRING tasto sul telecomando per più di 5 secondi o premere il tasto PAIRING pulsante sul retro del Sound Tower per inserire il “BT PAIRING” modalità.)ITA - 14 Connessione Bluetooth multipla Sound Tower supporta no a due connessioni simultanee con dispositivi Bluetooth. Sound Tower può riprodurre musica attraverso uno dei dispositivi Bluetooth connessi senza disconnettere l’altro dispositivo. Dispositivo Bluetooth 1 Dispositivo Bluetooth 2

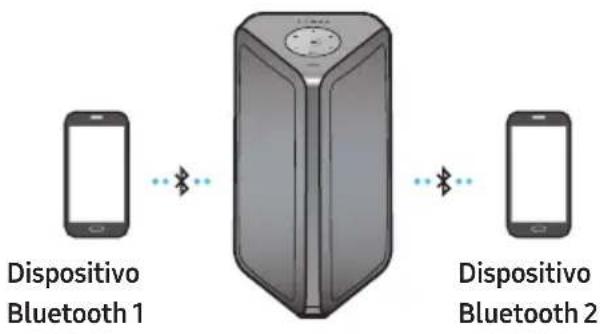

1. Collegare Sound Tower rispettivamente al primo e secondo dispositivo per la prima volta.

2. È possibile riprodurre musica solo su uno dei due dispositivi connessi, e quando viene riprodotta la

musica su un dispositivo viene messa in pausa sull’altro. NOTE

• Se vuoi collegare Sound Tower ad un terzo dispositivo, puoi disconnettere Sound Tower da uno dei due dispositivi a cui è connesso al momento per poi collegarlo al terzo. (I dispositivi includono la TV Samsung)

• Con Sound Tower e due dispositivi connessi, effettuando l’accoppiamento con un nuovo dispositivo Bluetooth quelli attualmente connessi potrebbero venire disconnessi.

• Puoi collegare due dispositivi Bluetooth contemporaneamente.

• Le condizioni ambientali o altri fattori con i dispositivi collegati possono inuire sulla qualità della riproduzione.

• Il Sound Tower si spegne automaticamente dopo 20 minuti senza nessun comando inserito nello stato pronto.

• Sound Tower potrebbe non eseguire correttamente la ricerca o la connessione Bluetooth nelle seguenti circostanze: – Se c’è un forte campo elettrico attorno al Sound Tower. – Se più dispositivi Bluetooth sono contemporaneamente associati a Sound Tower. – Se il dispositivo Bluetooth è spento, non in posizione o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche devono essere tenuti lontani dall’unità principale di Sound Tower, ad esempio microonde, dispositivi LAN wireless, ecc.

• La connessione Bluetooth multipla potrebbe non essere supportata a seconda delle speciche del dispositivo collegato.ITA - 15

• Dispositivi Bluetooth rimovibili/asportabili (es: Dongle ecc.), i cellulari, computer portatili, TV, ecc. Windows non supportano la connessione Bluetooth multipla.

• Dopo il pairing della connessione multipla Bluetooth, potrebbe vericarsi un leggero ritardo prima dell’inizio della riproduzione della musica a seconda dei dispositivi Bluetooth.

• Se ci si sposta troppo lontano dal Sound Tower senza prima disconnettere il dispositivo Bluetooth, potrebbero essere necessari alcuni minuti per connettere altri dispositivi Bluetooth. Se si spegne e si riaccende il Sound Tower, è possibile connettere altri dispositivi Bluetooth senza attendere. Indicazioni LED LED STATO Descrizione Blu Lampeggiamento veloce Modalità BT PAIRING Lampeggiamento Modalità BT READY On Un dispositivo Bluetooth è collegato. Utilizzare Accensione da Bluetooth (Bluetooth Power On) Quando Sound Tower è spento, è possibile connettere il dispositivo al prodotto tramite una connessione Bluetooth per accenderlo. Lo stato della batteria non può utilizzare l’accensione Bluetooth.

1. Premere e tenere premuto il pulsante BASS sul telecomando o sul pannello superiore per attivare

la funzione di Accensione da Bluetooth. La barra luminosa lampeggerà in bianco una volta.

2. Quando Sound Tower è spento, connetti il tuo dispositivo al prodotto tramite Bluetooth. (Per

informazioni sulle connessioni Bluetooth, consultare il manuale del dispositivo.)

3. Al termine della connessione, Sound Tower si accende automaticamente in modalità Bluetooth.

• Seleziona la musica desiderata da riprodurre dal tuo dispositivo. NOTA

• Ogni volta che si tiene premuto il pulsante BASS per 5 secondi. La barra luminosa a LED lampeggerà in bianco una volta e lo stato cambierà.

Pannello superiore della Sound Tower Easy connect con TV Samsung (SEARCHING TV modalità) Sound Tower ha “SEARCHING TV” modalità per easy connect con Samsung TV.

1. Tenere premuto (Source) in basso per più di 5 secondi sul telecomando o sul pannello

superiore, quindi la Sound Tower inizierà la ricerca della TV Samsung. La barra luminosa lampeggerà in bianco una volta e poi lampeggerà in azzurro, il LED “PAIRING” del backplane lampeggerà lentamente. (Oppure, al termine del collegamento in modalità Gruppo Stereo cablato, si attiva automaticamente la modalità “SEARCHING TV”).

2. Se Samsung TV supporto facile connessione, connessione popup sarà visualizzato sulla TV.

Se Samsung TV è collegato con Sound Tower prima, Samsung TV sarà collegato senza popup.

3. Se Sound Tower non è possibile trovare qualsiasi Samsung TV all’interno di un 5 minuti, Sound

Tower terminerà “SEARCHING TV” modalità e girare a “BT PAIRING” modalità. Se trovare qualsiasi Samsung TV, Sound Tower la connessione richiesta di le TV. NOTE

• Mentre in senza li Group Play modalità di ricerca TV è non disponibile.

• Per interrompere la ricerca TV Samsung, girare fuori Sound Tower o premere il (Sorgente) o PAIRING il pulsante.

• Sound Tower non supporta il multi connessione se Samsung TV è collegato.

• Mentre Samsung TV è collegato, il Suono modalità di PARTY e SOUND MODE il pulsante non è disponibili.

• Mentre Samsung TV è collegato, Sound Tower APP non riesce a connettersi con Sound Tower.

• Connessione popup non può essere visualizzato secondo la TV spec.

• È possibile selezionare e collegare direttamente dall’altoparlante di Bluetooth elenco sulla TV quando la connessione pop-up non viene visualizzata sul TV.

• Quando Sound Tower è collegato alla TV tramite la connessione Bluetooth, il video sulla TV e l’audio di Sound Tower potrebbero non essere sincronizzati perché la distanza tra Sound Tower e la TV è troppo elevata. Si consiglia di tenere il Sound Tower entro 1 metro dalla TV.ITA - 17

05 COLLEGAMENTO DI UN DISPOSITIVO DI

ARCHIVIAZIONE USB È possibile riprodurre le musicali che si trovano su dispositivi di archiviazione USB tramite Sound Tower. POWERECHOVOL USB

SOUND MODE Dispositivo di archiviazione USB (non fornito) Retro del Sound Tower

1. Collega un dispositivo di archiviazione USB alle prese USB1 o USB2 di Sound Tower.

2. Premi il pulsante

(Sorgente) sul pannello superiore o sul telecomando, quindi seleziona “USB”.

• Puoi anche selezionare una sorgente usando il pulsante USB sul telecomando.

3. Il secondo indicatore sul pannello superiore si illumina (indicatore USB)

4. Riproduci le musicali dal dispositivo di archiviazione USB tramite Sound Tower.

• Il Sound Tower si spegne automaticamente (Spegnimento automatico) se il dispositivo USB non è connesso, la riproduzione viene interrotta oppure non viene inserito nessun comando per più di 20 minuti. NOTE

• Questo prodotto supporta solo dispositivi di archiviazione USB formattati nei le system FAT e FAT32.

• Questo prodotto non supporta i dischi rigidi e gli archivi sui dispositivi mobili.

• È possibile riprodurre un massimo di 999 le per dispositivo di archiviazione USB.

• È possibile leggere un massimo di 256 cartelle per dispositivo di archiviazione USB.ITA - 18 Formati Audio Supportati: Estensione del File Codec Audio Frequenza di Campionamento Bit Rate *.mp3 MPEG 1 Layer3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps MPEG 2 Layer3 16 kHz ~ 24 kHz 8 kbps ~ 160 kbps MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 kbps ~ 160 kbps *.wma WMA7/8/9 8 kHz ~ 48 kHz 32 kbps ~ 320 kbps *.aac AAC 8 kHz ~ 96 kHz < 1728 kbps A AC-LC 8 kHz ~ 96 kHz < 1728 kbps HE-AAC 8 kHz ~ 96 kHz < 1728 kbps *.wav PCM/LPCM/ IMA_ADPCM 8 kHz ~ 192 kHz < 5 Mbps *ac - 8 kHz ~ 192 kHz < 5 Mbps NOTE

• Questo prodotto non supporta il codec WMA Professional.

• La tabella sopra mostra le frequenze di campionamento e le velocità in bit supportate. I le in formati non supportati non verranno riprodotti.

• I le AAC supportano solo il formato nativo ADTS. Aggiornamento Software SamsungpotrebbeoffrireinfuturoaggiornamentiperilrmwaredisistemadiSoundTower. Se viene offerto un aggiornamento, è possibile aggiornare il rmware collegando un dispositivo USB con l’aggiornamento del rmware memorizzato su di esso alla porta USB porta sul tuo Sound Tower. Per ulteriori informazioni su come scaricare i le di aggiornamento, visitare il sito di Samsung all’indirizzo www.samsung.com→Support. Quindi, inserisci o seleziona il numero di modello di Sound Tower, seleziona l’opzione Software & Apps e quindi Downloads. I nomi delle opzioni possono variare.ITA - 19 Connessione di un microfono esterno È possibile emettere la propria voce dal sistema collegando un microfono dinamico con una normale spina (non in dotazione). MAXMIN MAXMIN

1. Ruotare la manopola MIC LEVEL su MIN per ridurre il livello di volume del microfono.

2. Collegare un microfono opzionale al jack MIC sull’unità.

3. Regolare il volume utilizzando la manopola MIC “VOL”.

4. Regolare l’effetto dell’eco utilizzando la manopola MIC “ECHO”.

5. Parlare o cantare nel microfono collegato.

• Quando si utilizza la modalità stereo o la modalità GROUP PLAY wireless, l’audio del microfono viene emesso solo dal sistema a cui è collegato il microfono.

• Quando la Sound Tower è in modalità batteria, il livello del suono del MIC sarà più basso.ITA - 20

• Per ridurre il consumo della batteria, il prodotto non si accende quando si preme il pulsante di accensione del telecomando mentre la batteria è in uso.

LIGHT PAIRING TEMPO USB AUX SOUND MODE Attiva e disattiva il Sound Tower.

LIGHT PAIRING TEMPO USB AUX SOUND MODE Premi il tasto (LIGHT) per attivare la modalità di illuminazione. (Efcace solo durante la riproduzione di musica) Ogni volta che si preme il pulsante per selezionare la modalità di illuminazione desiderata, questa cambierà tra AMBIENT, PARTY, DANCE, THUNDERBOLT, STAR o OFF. Il LED lampeggia in bianco 1 volta

LIGHT PAIRING TEMPO USB AUX SOUND MODE Premi per selezionare una sorgente collegata al Sound Tower. Ogni volta che si preme il pulsante per selezionare la sorgente desiderata, questa cambierà tra BT, USB, AUX1 o AUX2. Il LED lampeggia in bianco 1 volta Baltasšviesosdiodaspersijungiaįdešinę L'indicatore LED sul pannello superiore del prodotto.

LIGHT PAIRING TEMPO USB AUX SOUND MODE Premere per selezionare una sorgente direttamente in modalità “BT”. Tenere premuto il pulsante per più di 5 secondi per accedere alla modalità "BT PAIRING". È possibile collegare Sound Tower a un nuovo dispositivo Bluetooth in questa modalità selezionando Sound Tower dall'elenco di ricerca del dispositivo Bluetooth. Il LED lampeggia in azzurro baltasšviesosdiodasįjungtas L'indicatore LED sul pannello superiore del prodotto.

LIGHT PAIRING TEMPO USB AUX SOUND MODE Premere per selezionare la sorgente collegata alla porta USB del Sound Tower. baltasšviesosdiodasįjungtas L'indicatore LED sul pannello superiore del prodotto. Il LED lampeggia in bianco 1 voltaITA - 21

AUX1baltasšviesosdiodasįjungtas L'indicatore LED sul pannello superiore del prodotto. Il LED lampeggia in bianco 1 volta

SOUND MODE DOWNUP BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Ogni volta che si preme il pulsante per selezionare la modalità sonora desiderata, questa cambierà tra PARTY, STANDARD, HIP HOP, EDM, ROCK, LATINA, HOUSE o REGGAE.

• PARTY: termine per effetti musicali più upbeat, come quelli di un party

• Standard: termine per effetti musicali grezzi, come quelli in cui non è presente alcun equalizzatore.

• HIPHOP: termine per armonie e musica dinamiche.

• EDM: un genere più “concettuale generalizzato” rispetto alla musica elettronica.

• ROCK: musica da band.

• LATIN: termine per la musica di molti paesi sudamericani.

• HOUSE: musica dance veloce suonata su strumenti elettronici. Il LED lampeggia in bianco 1 volta

TEMPO +, - DOWNUP BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il tasto TEMPO + o TEMPO - per aumentare o diminuire il tempo della musica.

• Questa funzione è disponibile solo nelle modalità USB. Il LED lampeggia in bianco 1 volta

LIGHTPAIRINGTEMPO USB AUX SOUND MODE Questa funzione consente di attivare la funzione effetto DJ. Ogni volta che si preme il pulsante per selezionare l'effetto DJ desiderato, questo cambierà tra NOISE, FILTER, CRUSH, CHORUS, WAHWAH o OFF.

• NOISE: unisce i rumori bianchi al suono originale.

• FILTER: ltra il suono di alcune frequenze.

• CRUSH: rende nitido il suono originale.

• CHORUS: separa il suono originale in più tracce e le ritarda separatamente, quindi ne effettua nuovamente il mix, al ne di creare un effetto chorus.

• WAHWAH: effetto WAHWAH creato migliorando alcune frequenze speciche del suono originale. Il LED lampeggia in bianco 1 volta EFFECT +, - DOWNUP BASS EFFECT EFFECT

LIGHTPAIRINGTEMPO USB AUX SOUND MODE DOWNUP BASS EFFECT EFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il tasto EFFECT + o EFFECT - per aumentare o diminuire il livello di ciascun effetto DJ. Il valore predenito dell'effetto è 5, può essere modicato in -15 ~ 0 ~ +15. Il LED lampeggia in bianco 1 voltaITA - 22

BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il pulsante (DOWN) per passare alla cartella successiva nel dispositivo USB. Il LED lampeggia in bianco 1 volta

BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il pulsante (UP) per passare alla cartella precedente nel dispositivo USB. Il LED lampeggia in bianco 1 volta

Volume su, Volume giù / Salta

• Volume su, Volume giù Premi il pulsante (Volume su) o (Volume giù) per alzare o abbassare il volume.

• Salta Musica Premere il tasto per selezionare il le musicale successivo. Premere una volta il tasto per riprodurre nuovamente la musica corrente. Premere due volte il tasto per selezionare il le musicale precedente. Tenere premuto il tasto o per più di 3 secondi in modalità USB per cercare in avanti o indietro. Tenere nuovamente premuto il tasto o per più di 3 secondi per tornare alla riproduzione normale. Il LED lampeggia in bianco Dal basso verso l’alto Dall’alto verso il basso

Play / Pausa Premi il tasto per mettere temporaneamente in pausa un le musicale. Quando si preme nuovamente il pulsante, il le musicale riparte.

• Funzione Spegnimento automatico Per disattivare la funzione di Spegnimento automatico mentre l’unità è in modalità AUX1, AUX2, tenere premuto il tasto per più di 5 secondi. La barra luminosa lampeggerà in bianco una volta. Il LED lampeggia in bianco 1 volta

Muto DOWNUP BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il tasto (Muto) per disattivare l'audio. Premerlo di nuovo per riattivare l'audio. Il LED lampeggia in bianco 1 voltaITA - 23

Ripeti DOWNUP BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il tasto (Ripeti) per utilizzare la funzione Ripeti in modalità “USB1”. Ogni volta che si preme il pulsante per selezionare la funzione di ripetizione desiderata, questa cambierà tra ONE, FOLDER, ALL, RANDOM o OFF.. Il LED lampeggia in bianco 1 volta

BASS DOWNUP BASS EFFECTEFFECT LIGHTPAIRINGTEMPO USB AUX SOUND MODE Premi il pulsante BASS per attivare i bassi potenti. Premerlo nuovamente per tornare all'audio normale. Tenere premuto il tasto BASS per più di 5 secondi per accendere o spegnere la funzione BLUETOOTH POWER. Il prodotto non utilizza la funzione BLUETOOTH POWER durante l'utilizzo della batteria. Il LED lampeggia in bianco 1 volta

Non disponibile Lighting LED Pink Flashes Dalcentroallane La funzione del pulsante del telecomando non è disponibile nella sorgente corrente. Come usare la Modalità Audio Sound Tower fornisce impostazioni predenite dell’equalizzatore ottimizzate per vari generi musicali.

1. Premere il tasto SOUND MODE sul telecomando.

2. Ogni volta che si preme il tasto SOUND MODE per selezionare l’effetto sonoro desiderato, questo

cambierà tra PARTY, STANDARD, HIPHOP, EDM, ROCK, LATIN, HOUSE o REGGAE. NOTE

• Il valore predenito della modalità audio è PARTY.

• Quando è spento, tenere premuto il tasto sul prodotto o sul telecomando per più di 5 secondi per accendere l’impostazione predenita Modalità Audio. Come usare il Effetto DJ La funzione Effetto DJ ti consente di attivare l’effetto sonoro Effetto DJ. Il livello di ciascun effetto è regolabile.

1. Premere il tasto DJ sul telecomando.

2. Ogni volta che si preme il pulsante DJ, il Sound Tower scorre ciclicamente i effetti DJ disponibili:

• NOISE: Crea un rumore di fondo e lo mixa con il suono originale attraverso il ltro e l’uscita.

• FILTER: Crea un effetto simile al suono di soli alti o bassi.

• CRUSH: Crea un effetto che rende il suono originale più nitido.

• CHORUS: Crea un effetto simile a un coro.

3. Premere i pulsanti EFFECT + o EFFECT - per alzare o abbassare il livello di ciascuno degli effetti

sonori del DJ da -15 a +15. NOTA

• Quando è spento, tenere premuto il tasto sul prodotto o sul telecomando per più di 5 secondi per accendere l’impostazione predenita effetto DJ.ITA - 25

• L’app Samsung Sound Tower è compatibile con i dispositivi mobili Android con sistema operativo Android 6.0 o successivo.

• L’app Samsung Sound Tower è compatibile con i dispositivi mobili Apple con iOS 11.0 o successivo. Cerca: Samsung Sound Tower Avviare l’app Samsung Sound Tower Per avviare e utilizzare l’app Samsung Sound Tower, tocca l’icona Samsung Sound Tower sul tuo dispositivo, quindi segui le indicazioni sullo schermo. Samsung Multiroom Samsung Sound Tower Samsung Sound TowerITA - 26

08 RISOLUZIONE DEI PROBLEMI

Prima di chiedere assistenza, controllare quanto segue. L’unità non si accende. ; La batteria potrebbe essere completamente scarica. Collegare la spina di alimentazione e provare ad accenderla. Una funzione non funziona quando si preme il pulsante. ; Dopo aver rimosso la spina di alimentazione, spegnere la Sound Tower. Reinserire la spina di alimentazione, quindi accendere la Sound Tower. ; Spegnere e riaccendere il dispositivo esterno e riprovare. ; In assenza di segnale, la Sound Tower si spegne automaticamente dopo un certo periodo di tempo. Accendere la Sound Tower. SivericanoperditesonoreinmodalitàBT. ; Vedere le sezioni sulla connessione Bluetooth a pagina 13. Il suono non viene riprodotto. La funzione Muto è attiva? ; Premi il pulsante (Muto) per riattivare l’audio. Il volume è impostato al minimo? ; Regolare il volume Il telecomando non funziona. Le batterie sono scariche? ; Sostituirle con batterie nuove. La distanza tra il telecomando e l’unità principale Sound Tower è troppa? ; Avvicinati con il telecomando all’unità principale Sound Tower. La connessione Stereo non funziona. Il sistema è in modalità di Group Play wireless? ; Disconnettersi dalla modalità di Group Play wireless e riprovare a eseguire la connessione Gruppo Stereo. Non è possibile stabilire una connessione Bluetooth. Il sistema è collegato a un altro sistema in modalità Group Play wireless o in modalità Gruppo Stereo? ; Prova di nuovo la connessione Bluetooth dopo aver disconnesso il Group Play wireless o la modalità Gruppo Stereo. I due dispositivi Bluetooth sono già collegati? ; Prova di nuovo la connessione Bluetooth dopo aver disconnesso altre connessioni Bluetooth. Il pulsante PAIRING non funziona. Il sistema è in modalità Group Play wireless o Gruppo Stereo? ; Riprovare dopo aver disconnesso la modalità Group Play wireless o la modalità Gruppo Stereo. Voglio commutare il sistema HOST (MAIN) sull’altro in modalità wireless Group Play o connessione Gruppo Stereo. ; Disconnettere la modalità Group Play e premere prima l’altoparlante che si desidera impostare come HOST, quindi utilizzare il LED Group per effettuare la connessione individualmente. ; Con la modalità Gruppo Stereo, MAIN è sso. Non è possibile cambiare gli altri come MAIN. Voglio riprodurre AUX1 o AUX2 per più di 8 ore senza dover intervenire. ; Tenere premuto il tasto del telecomando sul telecomando per più di 5 secondi in modalità AUX1 o AUX2 per disabilitare Funzione Spegnimento automatico.Passare da ON-AUTO POWER DOWN a OFF-AUTO POWER DOWN.ITA - 27 Non riesco a collegare un SUB a Group Play. ; Dopo 1 ora, l’HOST bloccherà l’aggiunta di eventuali SUB aggiuntivi. Premere il tasto GROUP PLAY su HOST in modo che possa essere effettuata nuovamente la connessione di SUB. Non è possibile stabilire una connessione “Wireless / di Gruppo / Aggiungi Stereo / Bluetooth”. La distanza tra i sistemi è troppo elevata? ; Si consiglia di effettuare un accoppiamento “Wireless / di Gruppo / Aggiungi Stereo / Bluetooth” entro 1 metro dal sistema. ; Si raccomanda che la distanza operativa tra i sistemi Sound Tower sia inferiore a 10 metri. 09 LICENZA The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners. Qualcomm aptX is a product of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries. [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.ITA - 28 10 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com). 11 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: a. L’utente richiede l’assistenza di un tecnico a domicilio e il prodotto non presenta alcun difetto. b. L’utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto.

• L’importo di tale costo amministrativo verrà comunicato all’utente prima di qualsiasi intervento di manutenzione o visita a domicilio.ITA - 29

Peso 11,94 kg Dimensioni (L x A x P) 329 × 665 × 301 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % ~ 75 % AMPLIFICA TORE Potenza di uscita nominale Spina del cavo di alimentazione 240W Batteria 90W Consumo energetico complessivo 65 W Tipo di batteria 72 Wh agli ioni di litio Tempo di funzionamento della batteria Fino a 18 ore Tempo di carica della batteria <3,5 ore Batteria ricaricabile agli ioni di litio Modello a batteria EB-T24C-00, 2INR19/65-4 Voltaggio nominale 7,34 V Capacità nominale 9800 mAh, 71,93 Wh Voltaggio di carica limitato 8,4 V Capacità tipica 10000 mAh, 73,40 Wh

POTENZA IN USCITA DEL DISPOSITIVO WIRELESS

Potenza max. trasmettitore BT 100 mW at 2.4 GHz - 2.4835 GHz Consumo energetico complessivo in standby (W) 2,0W Bluetooth Metodo di disattivazione porta Tenere premuto il tasto BASS per più di 5 secondi per disattivare la funzione Bluetooth Power.ITA - 30 NOTES

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Il tempo di riproduzione della batteria e il tempo di carica della batteria variano in base alle condizioni di utilizzo.

• In un ambiente estremamente freddo o caldo, la ricarica si interrompe per motivi di sicurezza. Per risolvere questi problemi, scollegare il cavo di alimentazione CA e ricollegarlo a una temperatura di esercizio compresa tra 5 °C e 35 °C.ITA - 31 Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/ UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L’uso di questa apparecchiatura è consentito in tutti i Paesi dell’UE e nel Regno Unito. [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (riutielettriciedelettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/Questa pagina è stata lasciata intenzionalmente vuota.Questa pagina è stata lasciata intenzionalmente vuota.© 2022 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Samsung Service Centre Web Site
