MANUALE UTENTE HWJ470 SAMSUNG

CARATTERISTICHE TV SoundConnect TV SoundConnect consente di ascoltare l'audio della TV sul Soundbar attraverso una connessione Bluetooth e permette di controllare l'audio. HDMI HDMI trasmette i segnali video e audio contemporaneamente e fornisce un'immagine più chiara. L'unità è inoltre dotata della funzione ARC che consente di ascoltare l'audio della TV dal Soundbar, attraverso un cavo HDMI. Questa funzione è disponibile solo se si collega l'unità ad un televisore compatibile ARC. Subwoofer wireless/modulo wireless SWA-7000S Il modulo wireless di Samsung elimina i cavi tra unità principale e subwoofer/SWA-7000S. In questo caso, il subwoofer/l'SWA-7000S si collegano a un modulo wireless compatto che comunica con l'unità principale. Telecomando multifunzione È possibile utilizzare il telecomando fornito per controllare varie operazioni premendo semplicemente un tasto. Supporto host USB Utilizzando la funzione host USB dell Soundbar è possibile collegare e riprodurre file musicali da dispositivi di memorizzazione USB esterni come lettori MP3, memorie flash USB ecc. Funzione Bluetooth È possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto senza fili! Uso della app Samsung Audio Remote Per comandare il prodotto con il dispositivo smart attraverso la app Samsung Audio Remote, scaricare la app Samsung Audio Remote accedendo allo store di Google Play. LICENZA Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, & DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati. HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.2

INFORMAZIONI SULLA SICUREZZA

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica la presenza, all'interno del prodotto, di tensioni pericolose che costituiscono un potenziale rischio di scosse elettriche.Questo simbolo indica istruzioni di particolare importanza per il prodotto. AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.ATTENZIONE
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.

• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.4

INFORMAZIONI SULLA SICUREZZA

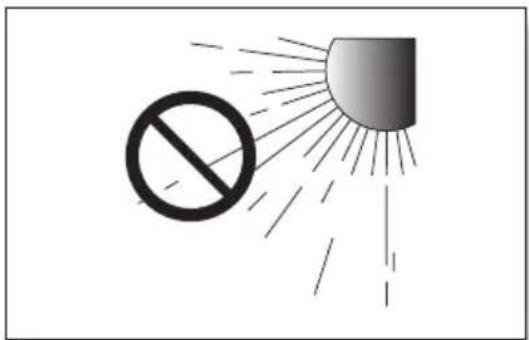

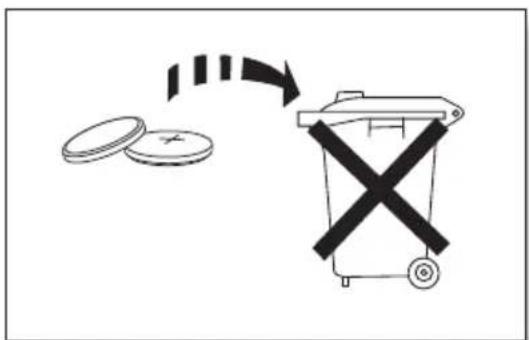

PRECAUZIONI Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato. 99.1mm 99.1mm

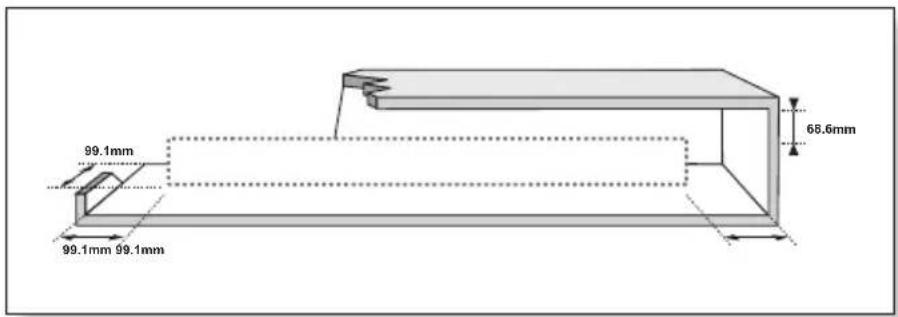

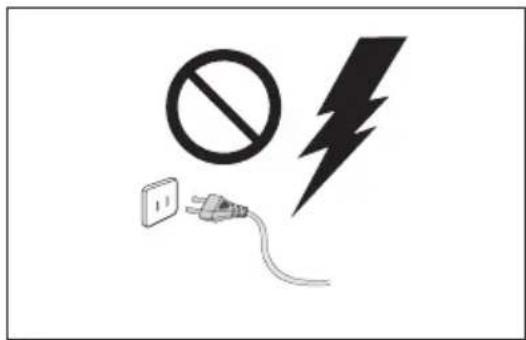

99.1mm Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle insieme ai comuni rifiuti domestici. Un'avvertenza: le batterie (pacco batterie o batterie installate) non devono essere esposte a eccessivo calore, come luce del sole, fuoco o simili. Non cortocircuitare, smontare o surriscaldare le batterie. Se la batteria non viene sostituita correttamente, vi è il rischio di esplosione. Sostituire solo con batterie dello stesso tipo o di tipo equivalente.4

ITA SOMMARIO SOMMARIO ● Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto. ● È possibile che vengano addebitate delle spese amministrative nei seguenti casi:(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). ● L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione. 2 CARATTERISTICHE 2 caratteristiche 3 informazioni sulla sicurezza 6 Accessori forniti 7 DESCRIZIONI 7 Pannello superiore/anteriore 8 Lato Posteriore 9 telecomando 11 INSTALLAZIONE 11 Instalazione del suporto per montaggio a parete 11 Precauzioni per l'installazione 12 Installazione della staffa senza fare riferimento alla Guida all'installazione a parete 13 Distacco della soundbar dalle staffe per montaggio a parete 14 COLLEGAMENTI 14 Collegamento del subwoofer e dell'SWA- 7000S all'unità principale 15 Collegamento dei diffusori surround 16 Connessione di un dispositivo esterno con un cavo HDMI 17 Connessione di un dispositivo esterno con un cavo Audio (analogico) o Ottico (digitale) 18 FUNZIONI 18 Modo di ingresso 18 ARC (HDMI OUT) 19 Bluetooth

Osservare le seguenti indicazioni prima di leggere il manuale utente. + Icone utilizzate nel manuale Icona Indicazione Definizione Attenzione Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate. Nota Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità. + Istruzioni di sicurezza e risoluzione dei problemi

1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)

2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 25)

Controllare gli accessori forniti indicati di seguito. Telecomando / Batteria al litio (3V : CR2032) Cavo di alimentazione: 3EA Alimentatore CC Cavo ottico (Staffa per montaggio a parete sinistra: 1EA

(Staffa per montaggio a parete destra: 1EA

Cavo USB Manuale Utente Staffa per montaggio a parete Rondella di fissaggio1: 2EA Rondella di fissaggio2: 2EA Guida per il montaggio a parete ● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. ● Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità. + Componenti dei diffusori

ITA DESCRIZIONI DESCRIZIONI

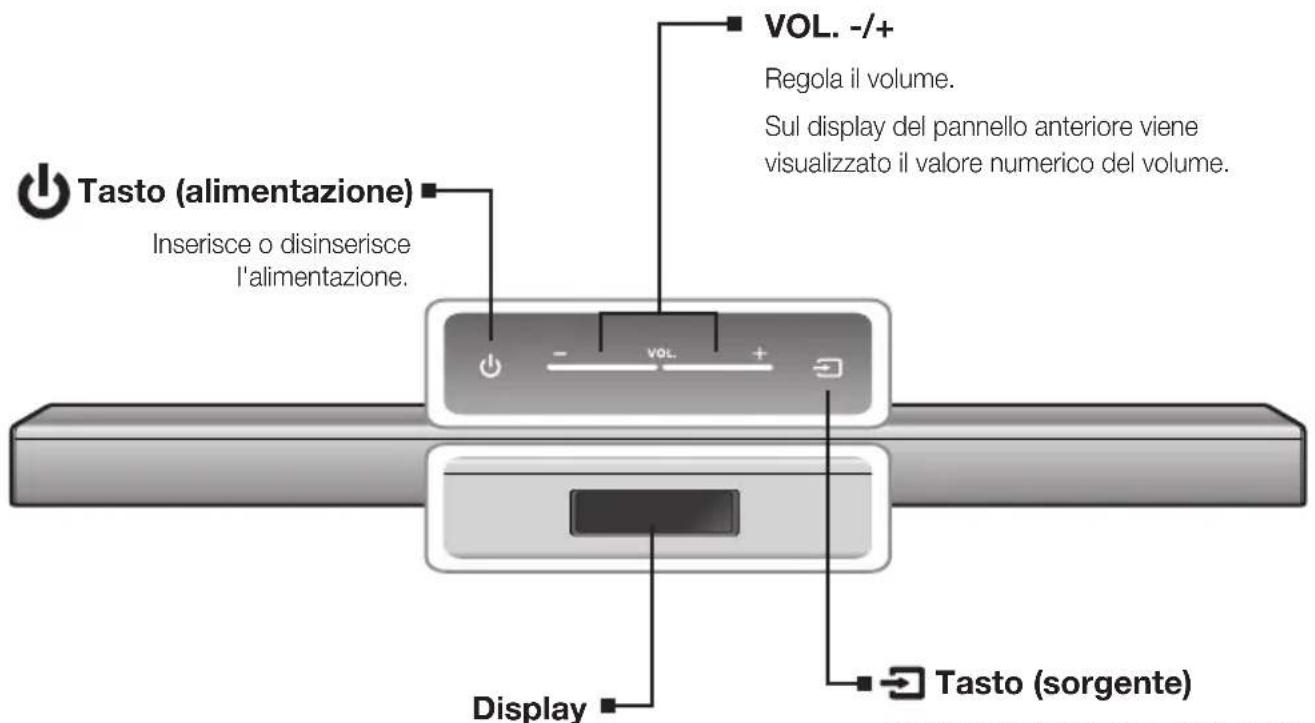

PANNELLO SUPERIORE/ANTERIORE

Tasto (alimentazione) Inserisce o disinserisce l'alimentazione. VOL. -/+ Regola il volume.Sul display del pannello anteriore viene visualizzato il valore numerico del volume. Display Visualizza il modo corrente. ● Se il prodotto o il telecomando non generano input per 25 secondi, lo schermo diventa automaticamente più scuro. Tasto (sorgente) Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV, USB. ● Con l'unità accesa, se si tiene premuto il tasto (Source) per più di 3 secondi, il tasto viene impostato per funzionare come (Mute). Per annullare l'impostazione del tasto come

(Mute), tenere nuovamente premuto il tasto (Source) per più di 3 secondi. ● Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riprodotto il suono. ● Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.8 DESCRIZIONI

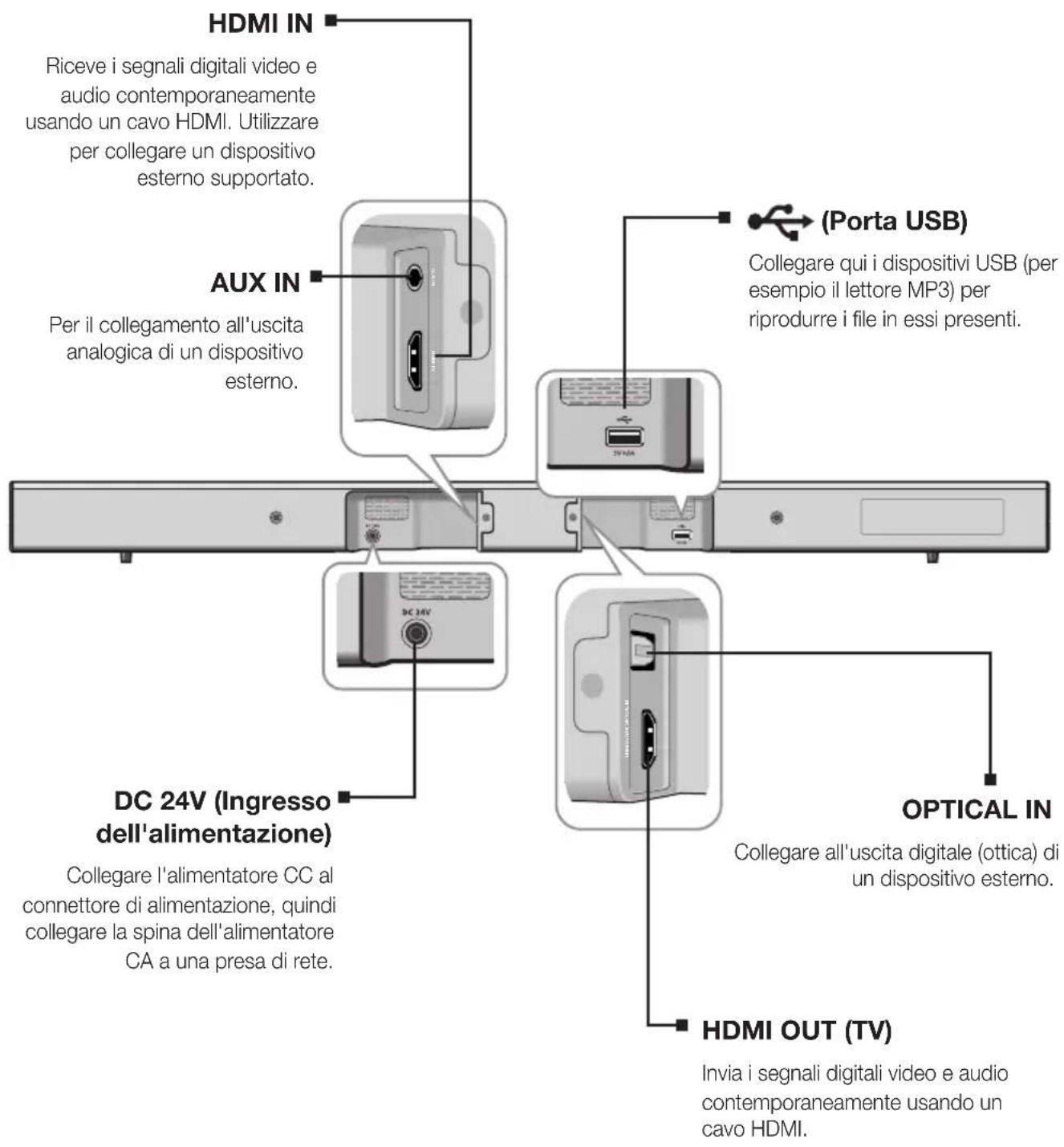

DC 24V (Ingresso dell'alimentazione) Collegare l'alimentatore CC al connettore di alimentazione, quindi collegare la spina dell'alimentatore CA a una presa di rete. (Porta USB) Collegare qui i dispositivi USB (per esempio il lettore MP3) per riprodurre i file in essi presenti. HDMI OUT (TV) Invia i segnali digitali video e audio contemporaneamente usando un cavo HDMI. OPTICAL IN Collegare all'uscita digitale (ottica) di un dispositivo esterno. HDMI IN Riceve i segnali digitali video e audio contemporaneamente usando un cavo HDMI. Utilizzare per collegare un dispositivo esterno supportato. AUX IN Per il collegamento all'uscita analogica di un dispositivo esterno. ● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo. ● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.8

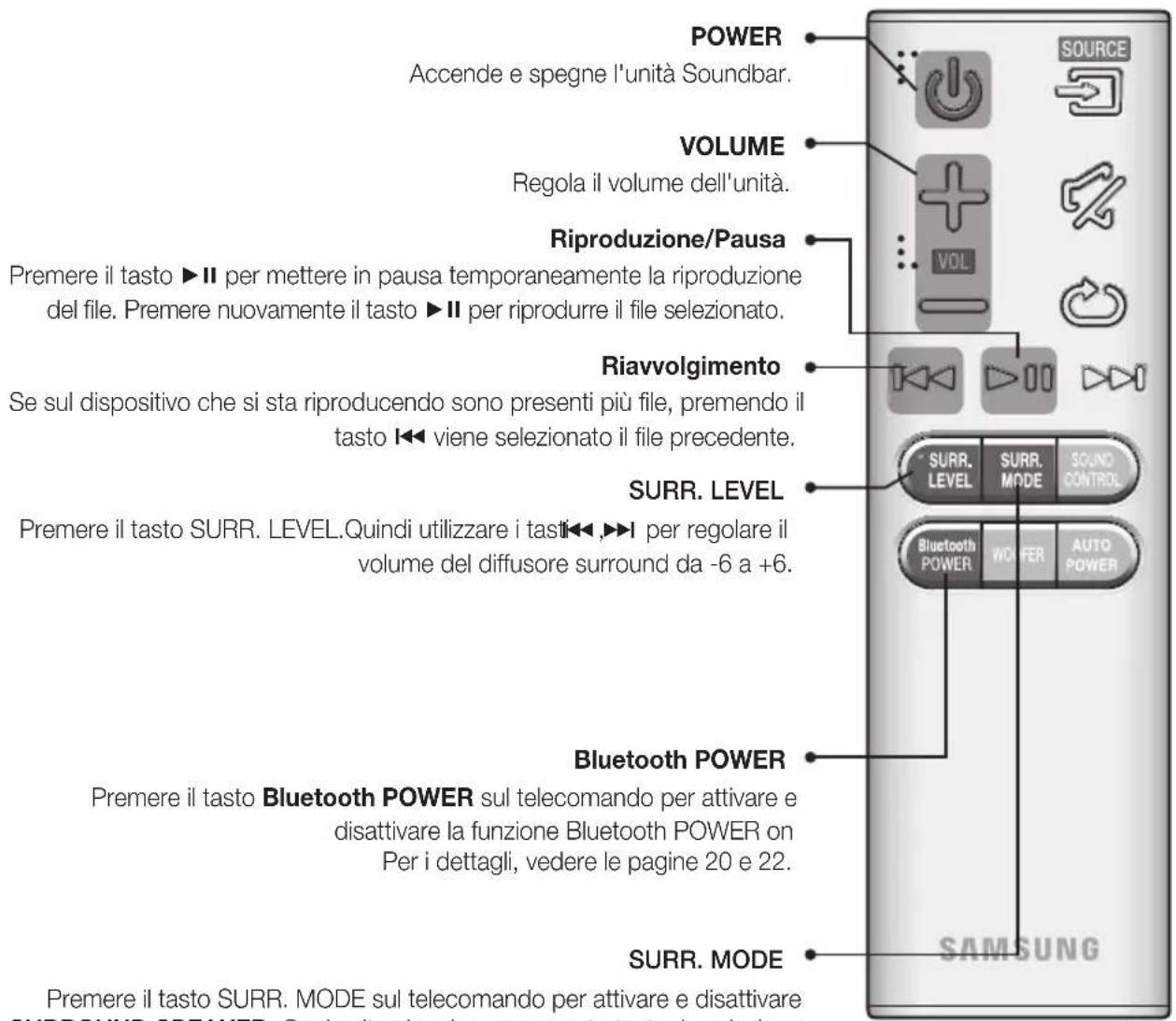

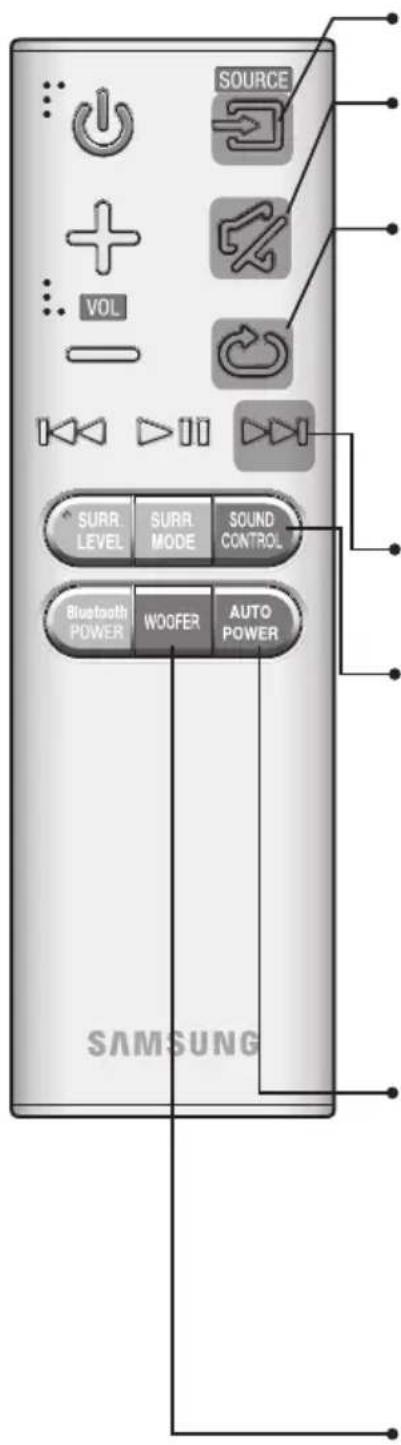

PULSANTI E FUNZIONI DEL TELECOMANDO

REPEATÈ possibile impostare la funzione REPEAT durante la riproduzione di un brano di musica da un dispositivo USB.OFF-REPEAT : Annulla la riproduzione ripetuta.TRACK-REPEAT : Per riprodurre ripetutamente una traccia.ALL-REPEAT : Per riprodurre ripetutamente tutte le tracce.RANDOM-REPEAT : Riproduce le tracce in ordine casuale. (Una traccia già riprodotta può essere riprodotta nuovamente). MUTE Premendo questo tasto è possibile azzerare il volume. Premerlo di nuovo per riportare l'audio al livello precedente.SOURCEPer selezionare una sorgente collegata al Soundbar. Avanzamento:Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto ] viene selezionato il file successivo.SOUND CONTROL (COMANDO AUDIO) Per selezionare TREBLE (ALTI), BASS (BASSI) o AUDIO SYNC (SINCRONIA AUDIO). Quindi utilizzare i tasti [,] per regolare il volume degli alti e dei bassi da -6 a +6. Se la soundbar viene collegata a una TV digitale e sembra che le immagini non siano sincronizzate con l'audio, premere il tasto SOUND CONTROL (COMANDO AUDIO) per sincronizzare l'audio con il video. Utilizzare i tasti [,] per impostare un ritardo dell'audio compreso tra 0 ms e 300 ms. In modo USB, modo TV e modo BT, la funzione Sincronia audio potrebbe non funzionare. Tenere premuto il tasto SOUND CONTROL (COMANDO AUDIO) per circa 5 secondi per regolare l'audio di ogni banda di frequenza. È possibile selezionare 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e ogni opzione può essere regolata su un'impostazione compresa tra -6 e +6. ● Soundbar è un nome proprietario di Samsung. ● Accendere la TV utilizzando il telecomando.AUTO POWER Auto Power Link: sincronizza la soundbar con una sorgente ottica collegata attraverso il jack ottico in modo che si accenda automaticamente quando si accende la TV.(Auto Power Link: imp. predef. OFF, ON-Anynet+ / OFF-POWER LINK o OFF-Anynet+ / ON-POWER LINK ).La funzione Anynet+ permette di controllare la soundbar con il telecomando da una TV Samsung compatibile Anynet+.La soundbar deve essere collegata alla TV attraverso un cavo HDMI.

• Anynet+:premere il tasto AUTO POWER per attivare o disattivare la funzione Anynet+.WOOFER (WOOFER) Permette di controllare il volume del woofer.Premere il tasto Woofer, quindi premere i tasti

Bluetooth POWER Premere il tasto Bluetooth POWER sul telecomando per attivare e disattivare la funzione Bluetooth POWER on Per i dettagli, vedere le pagine 20 e 22. SURR. MODE Premere il tasto SURR. MODE sul telecomando per attivare e disattivare SURROUND SPEAKER. Ogni volta che si preme questo tasto, la selezione cambia come segue: ON - SURROUND SPEAKER OFF - SURROUND SPEAKER VOLUME Regola il volume dell'unità. POWER Accende e spegne l'unità Soundbar. SURR. LEVEL Premere il tasto SURR. LEVEL.Quindi utilizzare i tasti

per regolare il volume del diffusore surround da -6 a +6. Riproduzione/Pausa Premere il tasto +# per mettere in pausa temporaneamente la riproduzione del file. Premere nuovamente il tasto +# per riprodurre il file selezionato. Riavvolgimento Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto [ viene selezionato il file precedente. + Inserimento delle batterie nel telecomando

1. Utilizzare una moneta adatta

per girare il coperchio della batteria del telecomando in senso antiorario e rimuoverlo come indicato nella figura in alto.

2. Inserire una batteria al litio da 3V.

Inserire la batteria tenendo il polo positivo (+) rivolto verso l'alto Rimettere il coperchio alla batteria e allineare i segni '' l'uno accanto all'altro come indicato nella figura in alto.

3. Utilizzare una moneta adatta

per girare il coperchio della batteria del telecomando in senso orario fino a battuta e fissarlo in sede.10

ITA INSTALLAZIONE INSTALLAZIONE INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE È possibile utilizzare la staffa per montaggio a parete per montare questa unità sulla parete. Precauzioni per l'installazione ● Installare esclusivamente su una parete verticale. ● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità. ● Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso. ● Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete. ● Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar. - Diametro : M5 - Lunghezza : L 35 mm o superiore ● Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete. ● Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche. 5 cm o più1. Posizionare la guida per l'installazione contro la superficie della parete.• La guida per l'installazione deve essere parallela alla parete.• Installare almeno 5 cm sotto la TV , se la TV è montata sulla parete. 2. Contrassegnare sulla parete la posizione in cui verranno inserite le viti, quindi rimuovere la guida per l'installazione. Quindi praticare i fori in cui inserire le viti utilizzando una punta della dimensione appropriata.12 INSTALLAZIONE

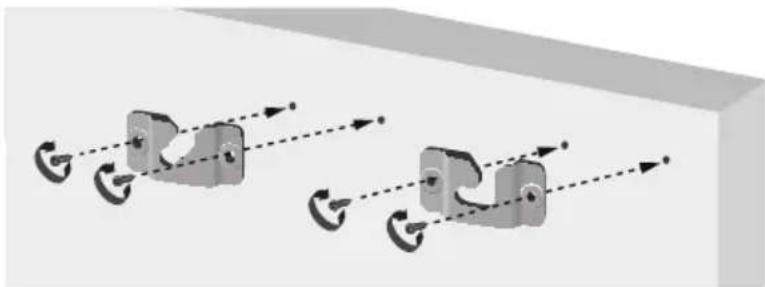

3. Fissare i supporti per montaggio a parete e le viti nelle posizioni contrassegnate.

• Le staffe sinistra e destra hanno forme diverse. Assicurarsi di posizionarle correttamente. montaggio a parete della soundbar 4. Fissare le due viti del supporto in corrispondenza dei fori sulla parte posteriore del corpo principale della Soundbar, una a sinistra e una a destra.

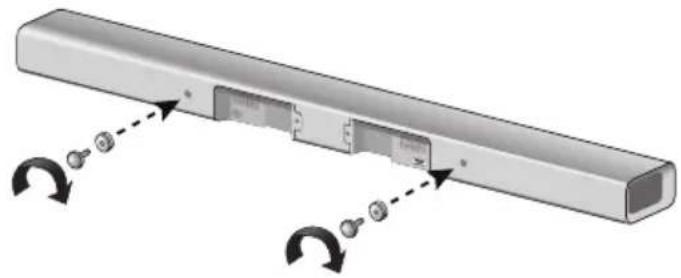

5. Posizionare le viti del supporto sulla parte posteriore della Soundbar nelle scanalature del supporto per montaggio

a parete. Per un'installazione sicura, accertarsi di spingere le viti del supporto lungo tutto il percorso fino in fondo alle scanalature.

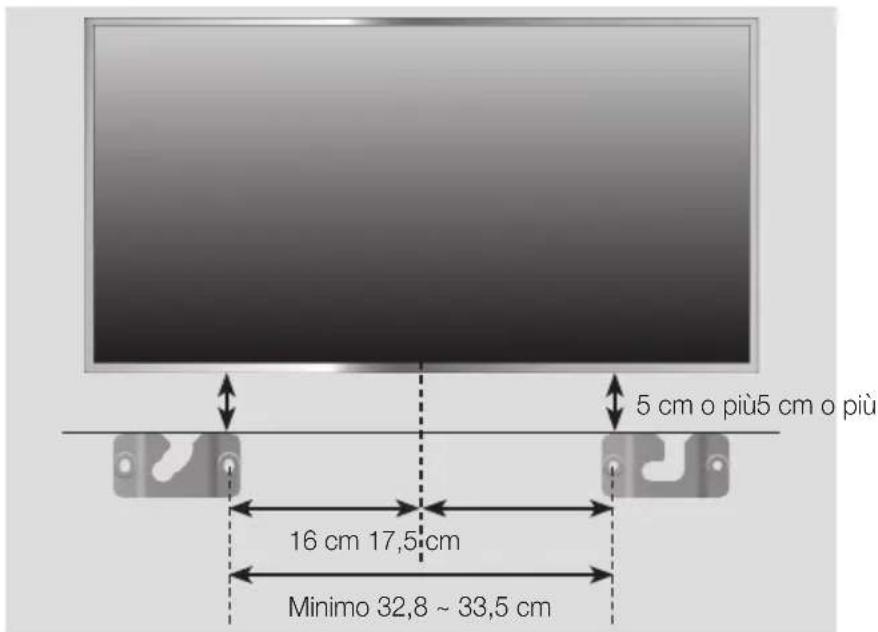

INSTALLAZIONE DELLA STAFFA SENZA FARE RIFERIMENTO

ALLA GUIDA ALL'INSTALLAZIONE A PARETE

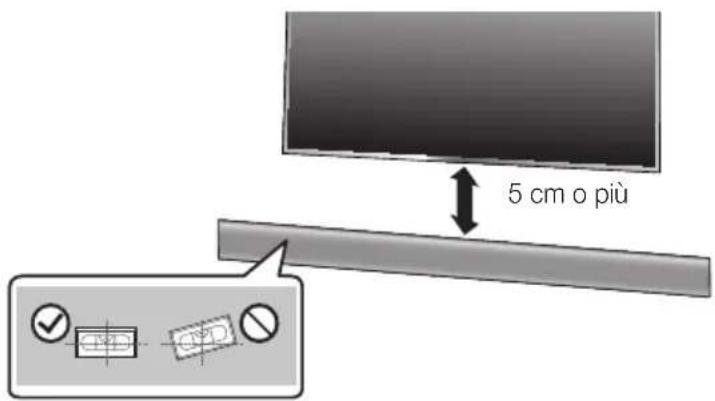

5 cm o più5 cm o più 16 cm 17,5 cm Minimo 32,8 ~ 33,5 cm12

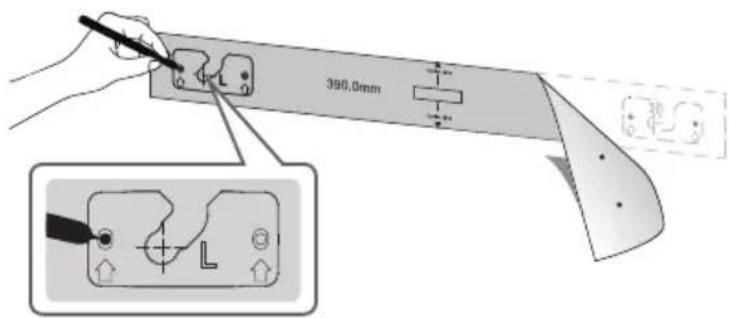

1. Posizionare la staffa sinistra per montaggio a parete sulla superficie della parete desiderata, parallelamente al

pavimento come indicato alla pagina precedente. Contrassegnare la posizione dei fori per le viti sulla parete. Praticare i fori nei punti contrassegnati. 2. Far combaciare i fori della staffa sinistra con i fori praticati nella parete, quindi avvitare la vite nel foro dell'estremità corrispondente. Serrare la vite fino a fissarla saldamente alla parete.

3. Posizionare la staffa destra per montaggio a parete sulla superficie della parete desiderata, parallelamente al

pavimento e allineata alla staffa sinistra per montaggio a parete come indicato alla pagina precedente. Contrassegnare la posizione dei fori per le viti sulla parete. Praticare i fori nei punti contrassegnati. 4. Far combaciare i fori della staffa destra con i fori praticati nella parete, quindi avvitare la vite nel foro dell'estremità corrispondente. Serrare la vite fino a fissarla saldamente alla parete.

• Se si desidera montare le staffe sotto la TV, assicurarsi di posizionarle 5 o più centimetri sotto la TV e di allinearle al centro della TV come indicato alla pagina precedente.

5. Inserire le viti nei restanti fori, quindi serrarle.

1. Tirare la soundbar verso l'alto come mostrato nella figura per staccarla dal supporto per montaggio a parete.

distacco della soundbar dalla staffa per il montaggio a parete ● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere. ● Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi. ● Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere. ● Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV , se la TV è montato sulla parete. ● Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sia improbabile che cada.14 COLLEGAMENTI

● Non collegare il cavo di alimentazione di questo prodotto o della TV alla presa di corrente finché non sono stati collegati tutti i componenti. ● Prima di spostare o installare questo prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

DELL'SWA-7000S ALL'UNITÀ PRINCIPALE

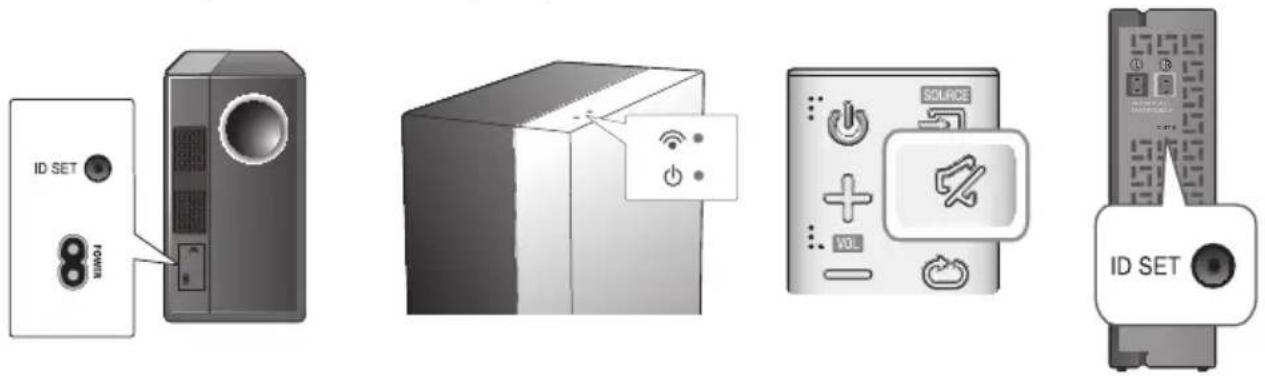

COLLEGAMENTO AUTOMATICO DEL SUBWOOFER E DELL'SWA-7000S Gli ID di collegamento del modulo wireless SWA-7000S e del subwoofer sono preimpostati dal produttore. Il subwoofer e l'SWA-7000S si collegano automaticamente (in modo wireless) all'unità principale quando l'unità principale, il subwoofer e l'SWA-7000s vengono accesi.

• Quando il collegamento tra subwoofer e SWA-7000S è completato, i LED blu di collegamento sul subwoofer e sull'SWA-7000S smettono di lampeggiare. COLLEGAMENTO MANUALE DEL SUBWOOFER E DELL'SWA-7000S Se i LED blu non smettono di lampeggiare quando l'unità principale, il subwoofer e l'SWA-7000S vengono accesi, resettare l'ID di collegamento in base alla seguente procedura.

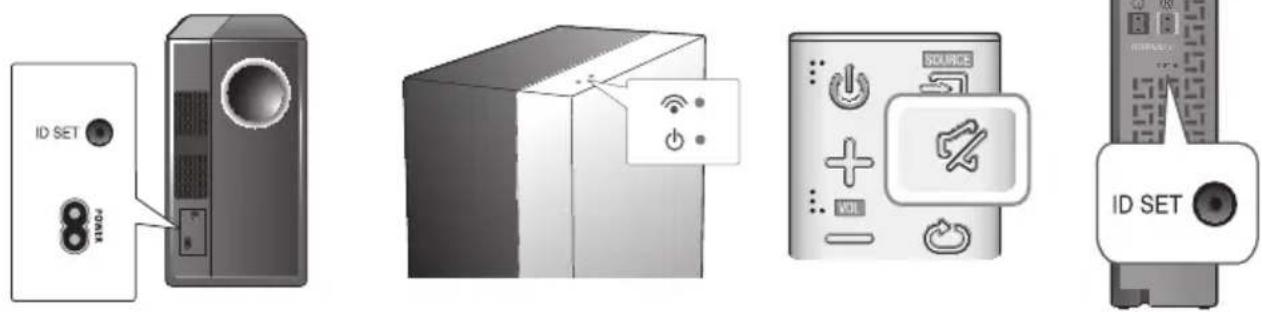

1. Inserire i cavi di alimentazione dell'unità principale, del subwoofer e dell'SWA-7000S in una presa di corrente.

2. Premere il tasto ID SET sul retro del subwoofer e dell'SWA-7000S con un oggetto piccolo, appuntito per 5

secondi.•La spia STANDBY si spegne e la spia di collegamento (LED blu) lampeggia rapidamente.

3. Quando l'unità principale è spenta (in modo STANDBY), tenere premuto (Mute) sul telecomando per 5

4. Viene visualizzato il messaggio ID SET sul display della soundbar.

5. Per completare il collegamento, accendere l'unità principale mentre i LED blu sul subwoofer e sull'SWA-7000S

lampeggiano.• A questo punto unità principale, subwoofer e SWA-7000S dovrebbero essere collegati.

• I LED blu di collegamento sul subwoofer e sull'SWA-7000S devono essere accesi e fissi. Non devono lampeggiare.
• Se le spie di collegamento non sono blu e fisse, il processo di collegamento non è riuscito. Spegnere l'unità principale e ripetere la procedura dal passo 2.SURROUND SPEAKERS OUTSPEAKER IMPEDANCE : 3ΩID SET

ITA COLLEGAMENTI ● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. ● Se l'unità principale viene spenta, il subwoofer wireless passa al modo standby e il LED STANDBY sul lato superiore si accende 30 secondi dopo che la spia LINK (LED blu) ha iniziato a lampeggiare. ● Se vicino alla Soundbar si utilizza un dispositivo che utilizza la stessa frequenza (2.4GHz/5GHz) della Soundbar, l'interferenza può provocare un'interruzione del suono. ● La distanza massima di trasmissione del segnale wireless tra l'unità principale e il subwoofer e tra l'unità principale e l'SWA-7000S è di circa 10 m, ma può variare a seconda dell'ambiente di utilizzo. Se tra l'unità principale e il subwoofer wireless o tra l'unità principale e l'SWA-7000S si trova una parete in acciaio- calcestruzzo o una parete metallica, è possibile che il sistema non funzioni affatto, perché il metallo blocca il passaggio del segnale wireless. ● Se l'unità principale non riesce a stabilire il collegamento wireless, seguire i passi 1-5 alla pagina precedente per ripristinare la connessione tra l'unità principale, il subwoofer wireless e l'SWA-7000S. ● Un'antenna di ricezione wireless è integrata nel subwoofer wireless e nell'SWA-7000S. Tenere entrambe le unità lontane da acqua e umidità. ● Per garantire prestazioni di ascolto ottimali, assicurarsi che le aree intorno al subwoofer wireless e all'SWA-7000S siano libere da ostruzioni.

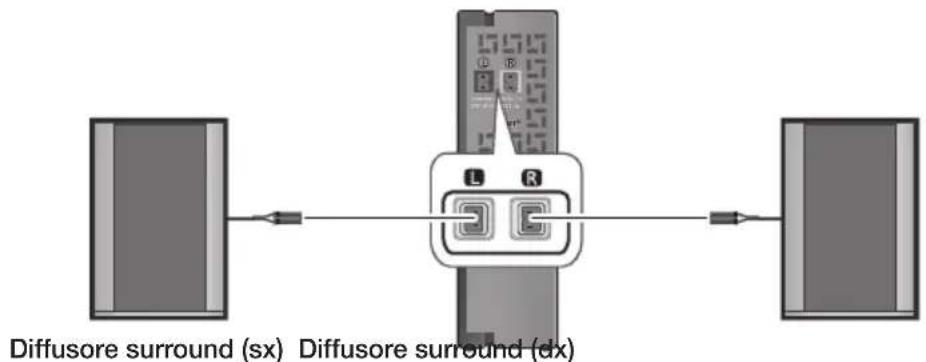

Diffusore surround (sx) Diffusore surround (dx) Modulo ricevitore wireless ● Posizionare questi diffusori ai lati della posizione di ascolto. Se non vi è spazio sufficiente, posizionare i diffusori in modo che siano rivolti l'uno verso l'altro. Posizionarli a circa 60-90 cm sopra l'orecchio dell'ascoltatore, leggermente rivolti verso il basso. ● I diffusori surround devono essere collegati al modulo ricevitore wireless. ● Ogni diffusore ha un'etichetta colorata sul retro o sul lato inferiore. Ogni cavo ha una fascetta di un solo colore vicino all'estremità. Abbinare la fascetta di ogni cavo all'etichetta del diffusore in base al colore, quindi collegare il cavo al diffusore.16 COLLEGAMENTI

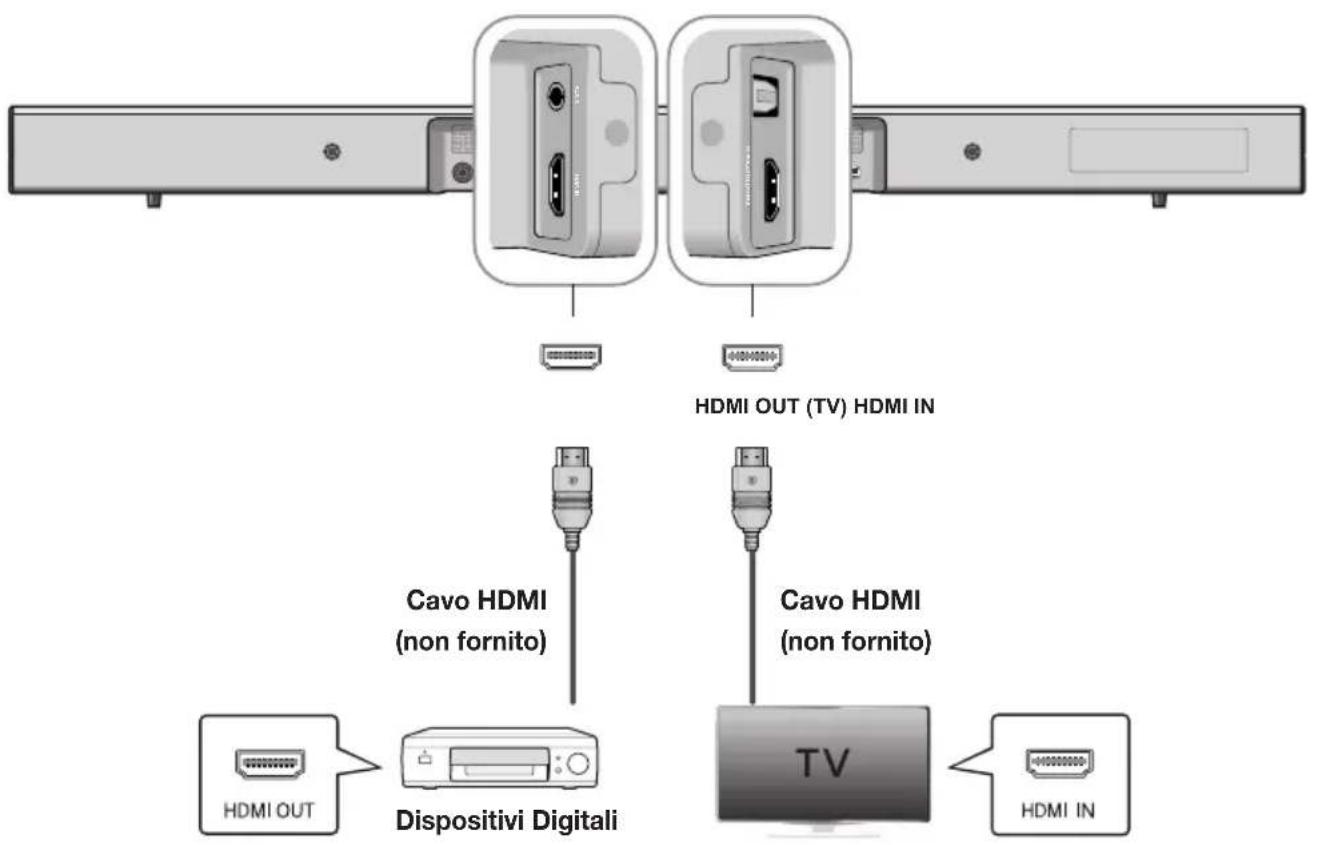

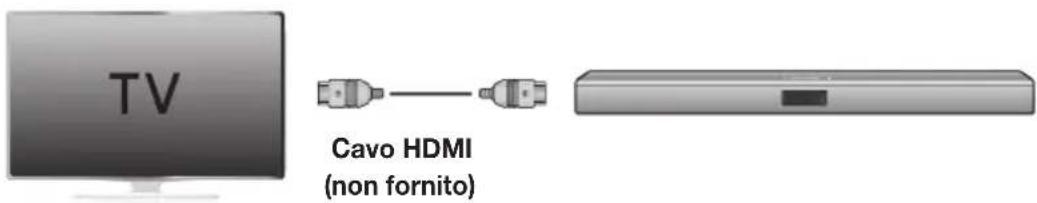

CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO HDMI L'HDMI è l'interfaccia digitale standard per eseguire il collegamento a TV, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro. L'HDMI evita il danneggiamento del segnale a seguito di una conversione in analogico e mantiene la qualità video e audio della sorgente digitale originale.

Cavo HDMI (non fornito) Cavo HDMI (non fornito) Dispositivi Digitali HDMI IN Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore HDMI OUT dei dispositivi digitali. quindi, HDMI OUT (TV) Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT (TV) sulla parte posteriore del prodotto e il connettore HDMI IN della TV. ● HDMI è un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore. HDMI OUT (ARC) La funzione ARC consente l'emissione dell'audio digitale attraverso la porta HDMI OUT (ARC). Può essere abilitata solo se il Soundbar è collegato ad una TV che supporta la funzione ARC ● Anynet+ deve essere attivato. ● Questa funzione non è disponibile se il cavo HDMI non supporta ARC. COLLEGAMENTI16

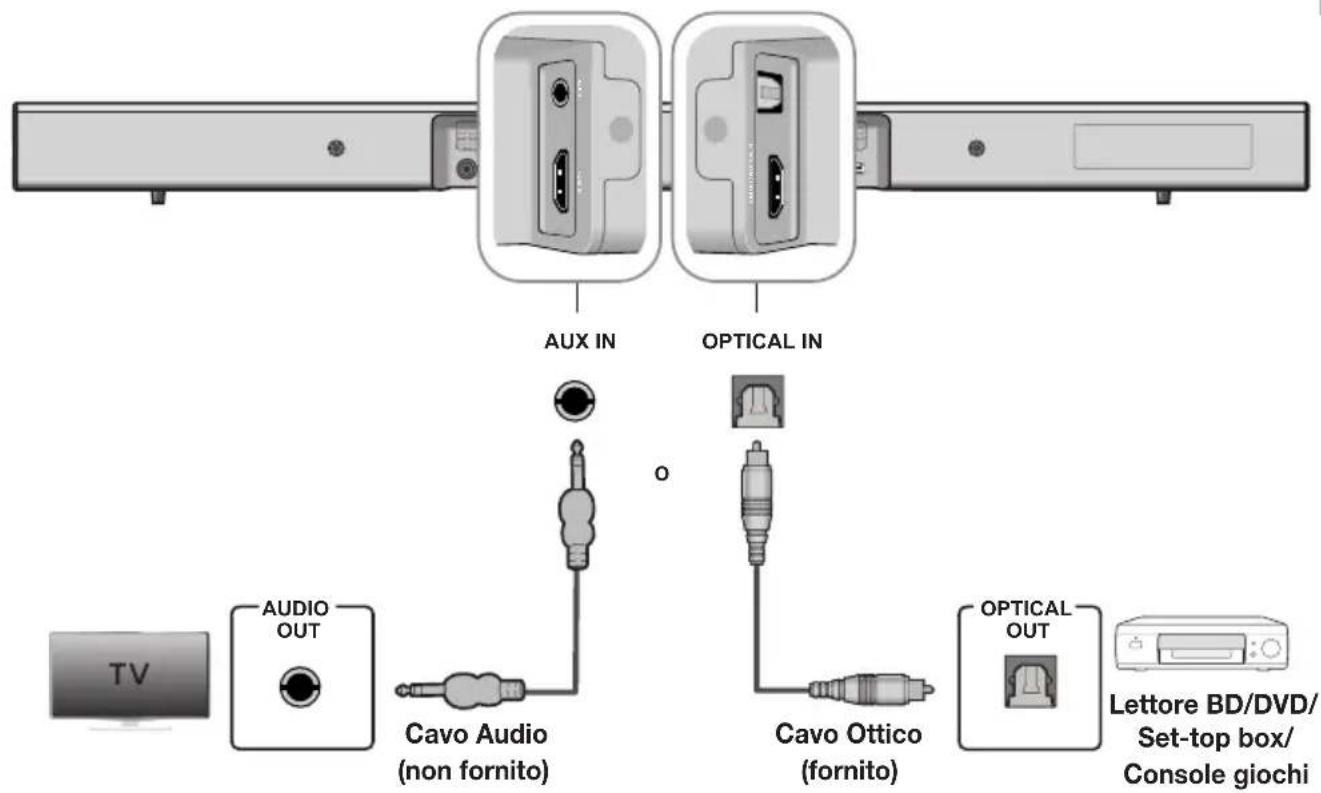

ITA COLLEGAMENTI CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO AUDIO (ANALOGICO) O OTTICO (DIGITALE) L'unità è dotata di un jack di ingresso digitale ottico e di un jack di ingresso analogico audio (Aux in), offrendo due possibilità di collegamento alla TV. AUX INAUDIO OUT OPTICAL INOPTICAL OUT

Cavo Audio (non fornito) Cavo Ottico (fornito) Lettore BD/DVD/ Set-top box/ Console giochi AUX IN Collegare il jack di ingresso AUX IN (audio) sull'unità principale al jack di uscita audio della TV o del dispositivo sorgente. Per utilizzare, cambiare la funzione in AUX.

OPTICAL IN Collegare l'ingresso OPTICAL IN (audio) sull'unità principale al jack di uscita ottica della TV o del dispositivo sorgente. Per utilizzare, cambiare la funzione in D.IN. ● Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti. ● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. o18 FUNZIONI

Premere il tasto ( ) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo desiderato.Modo di ingresso DisplayIngresso ottico digitale D.IN Ingresso AUX AUX Ingresso HDMI HDMI Modo BLUETOOTH TV SoundConnect Modo USB USB L'unità si spegne automaticamente nei seguenti casi: ● Modo D.IN/HDMI/BT/TV/USB - In assenza di segnale audio per 25 minuti. ● Modo AUX - Se il cavo Aux non è collegato per 25 minuti. - In modo Spegnimento automatico On, se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. - Per attivare/disattivare la funzione di spegnimento automatico, tenere premuto il tasto per 5 secondi. Sul display viene visualizzato OFF/ON-AUTO POWER DOWN. ARC (HDMI OUT) ARC (Audio Return Channel) trasferisce il segnale audio digitale alla porta HDMI OUT (ARC).Cavo HDMI(non fornito)1. Collegare la TV che supporta la funzione ARC alla soundbar con un cavo HDMI.

2. Accendere la TV, accendere la soundbar, quindi attivare la funzione Anynet+ della soundbar.

3. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo D.IN. ● Se il cavo HDMI non supporta la funzione ARC, la funzione ARC è disattivata. ● Per disattivare la funzione ARC, disattivare Anynet+.18

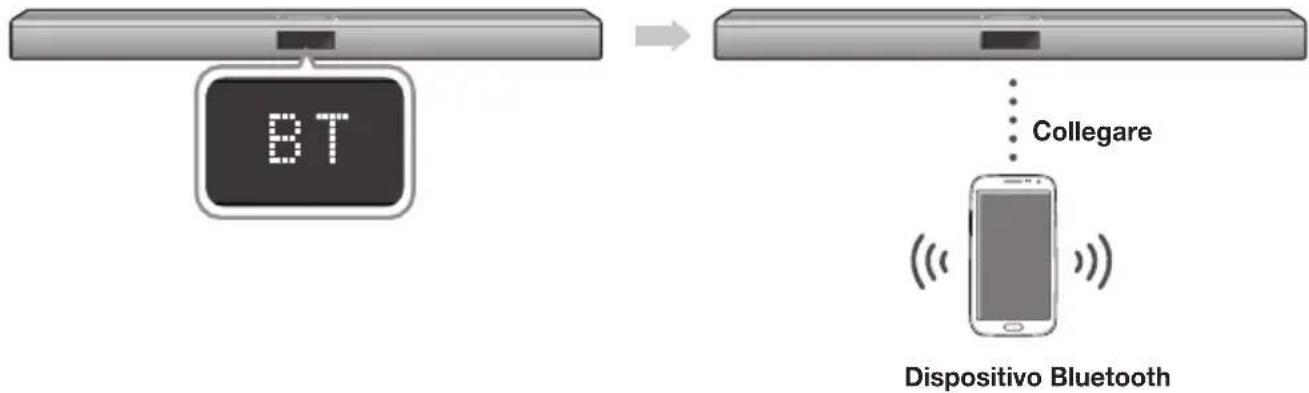

ITA FUNZIONI BLUETOOTH È possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto senza fili! + Per collegare l'Soundbar a un dispositivo Bluetooth Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth. Dispositivo Bluetooth Collegare

1. Premere il tasto ( ) sul pannello superiore

dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo BT.

• Sul display anteriore della Soundbar viene visualizzato BT READY.

2. Selezionare il menu Bluetooth sul dispositivo

Bluetooth da collegare. (Vedere il manuale utente del dispositivo Bluetooth)

3. Selezionare il menu dell'auricolare stereo sul

dispositivo Bluetooth.

• Viene visualizzato un elenco dei dispositivi scanditi.

• Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato [nome del dispositivo Bluetooth]

• Il nome del dispositivo può essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato un underscore " _ ".

• Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente "[Samsung] Soundbar J-Series" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar.

5. Riprodurre la musica sul dispositivo collegato.

• È possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato attraverso il sistema Soundbar.

• Nel modo BT, le funzioni Play/Pause/Next/Prev non sono disponibili. Queste funzioni sono tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP. ● Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>. ● È possibile collegare un solo dispositivo Bluetooth per volta. ● La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.

È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi: - In presenza di un forte campo elettrico attorno all'Soundbar.

Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar. - Se il dispositivo Bluetooth è spento, non è presente o è difettoso. ● Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche. ● Il Soundbar supporta i dati SBC (44,1kHz, 48kHz). ● Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV). ● Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free). ● Una volta che l'HW-J470 è stato collegato a un dispositivo, se la soundbar è in modo D. IN, AUX, HDMI o USB e si seleziona "[Samsung] Soundbar J-Series" dall'elenco dei dispositivi Bluetooth, l'HW-J470 passa automaticamente al modo BT.20 FUNZIONI

+ Bluetooth POWER on (Bluetooth POWER) Quando la funzione Bluetooth Power On è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Per attivare la funzione di accensione Bluetooth, premere il tasto Bluetooth POWER del telecomando con

2. Sul display della soundbar viene visualizzato "ON-BLUETOOTH POWER".

● Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta). ● Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza [BT READY]. ● In modo TV SoundConnect, il Soundbar non può essere collegato a un altro dispositivo Bluetooth. + Per scollegare il dispositivo Bluetooth dal l'Soundbar È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth. ● L'Soundbar viene scollegato. ● Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display frontale. + Per scollegare l'Soundbar dal dispositivo Bluetooth Premere il tasto (SOURCE) del telecomando o il tasto ( ) sul pannello superiore del prodotto per passare da BT a un altro modo o per spegnere il Soundbar

● Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth) ● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 5 m. ● L'Soundbar si spegne automaticamente dopo 25 minuti in modo Ready. Ulteriori informazioni sul Bluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio. ● Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: - Una parte del corpo è a contatto con il sistema di ricezione/di trasmissione del dispositivo Bluetooth o dell'Soundbar. - È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio. - È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless. ● Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata. ● Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe. ● In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente. ● Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato. ● Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.20

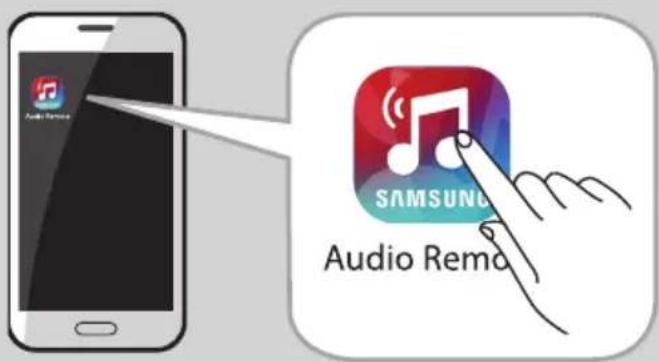

Installazione dell'app Samsung Audio Remote Per comandare l'HW-J470 con il dispositivo smart attraverso l'app Samsung Audio Remote, scaricare l'app Samsung Audio Remote dallo store di Google Play. Avvio dell'app Samsung Audio Remote Avviare l'app Samsung Audio Remote toccando l'icona dell'app sul dispositivo smart e seguendo le istruzioni nell'app. ● L'app Samsung Audio Remote è supportata solo sui dispositivi smart con sistema operativo Android 3.0 o versione successiva.22 FUNZIONI

TV SOUNDCONNECT È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione TV SoundConnect. + Collegamento di una TV al Soundbar Collegare

1. Accendere la TV e il Soundbar.

• Attivare il menu della TV.

• Passare alle impostazioni del diffusore nella scheda "Audio".

• Impostare il menu "Aggiungi nuovo dispositivo" su "On".

2. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo TV.

3. Sulla TV viene visualizzato un messaggio in cui si

chiede se attivare la funzione TV SoundConnect. Sullo schermo della TV viene visualizzata la scritta "[Samsung] Soundbar".

4. Selezionare <Sì> dal telecomando della TV per

completare il collegamento tra la TV e la soundbar. ● Se sul Soundbar si passa dal modo TV a un altro modo, TV SoundConnect viene terminato automaticamente. ● Per collegare il Soundbar a un'altra TV, la connessione esistente deve essere terminata. ● Per terminare il collegamento esistente, tenere premuto il tasto

del telecomando per 5 secondi. Per collegarsi all'altra TV, seguire i passi da 1 a 4 descritti sopra. ● La funzione TV SoundConnect (SoundShare) è supportata da alcune TV Samsung commercializzate a partire dal 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di cominciare. (Per ulteriori informazioni, vedere il manuale utente della TV). ● Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni SoundShare. ● Se la distanza tra la TV e il Soundbar supera 5 m, è possibile che la connessione non sia stabile o che l'audio proceda a scatti. In questo caso, riposizionare la TV o il Soundbar in modo che si trovino entro il raggio d'azione, quindi ristabilire la connessione TV SoundConnect. ● Raggio d’azione di TV SoundConnect - Raggio di connessione raccomandato: entro 50 cm - Raggio d'azione raccomandato: entro 5 m ● I tasti Play/Pause, Next, Prev non funzionano in modo TV SoundConnect. + Utilizzo della funzione Bluetooth POWER On La funzione Bluetooth POWER On è disponibile dopo aver collegato correttamente la soundbar a una TV compatibile con Bluetooth tramite TV SoundConnect. Quando la funzione Bluetooth POWER On è attivata, accendendo o spegnendo la TV collegata, si accende o si spegne anche la soundbar.

1. Collegare la TV alla soundbar utilizzando la funzione

del telecomando. Sul display del Soundbar viene visualizzato "ON/OFF-BLUETOOTH POWER".

• ON-BLUETOOTH POWER: Il Soundbar si accende e si spegne quando si accende o si spegne la TV.

• OFF-BLUETOOTH POWER : Il Soundbar si spegne soltanto quando si spegne la TV. ● Questa funzione è supportata solo da alcune TV Samsung commercializzate a partire dal

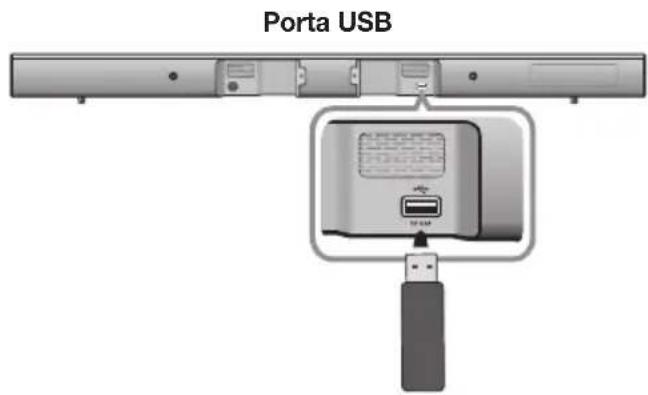

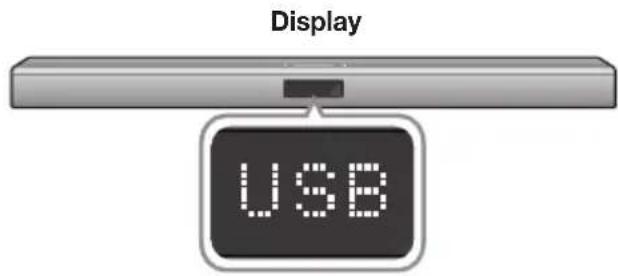

ITA FUNZIONI USB È possibile riprodurre i file musicali memorizzati su dispositivi di memorizzazione USB attraverso la Soundbar.DisplayPorta USB1. Collegare il dispositivo USB alla porta USB sul retro del prodotto. 2. Premere il tasto ( ) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo USB.3. Sul display viene visualizzato USB.• Il collegamento del Soundbar al dispositivo USB è completato.• Si spegne automaticamente (Spegnimento automatico disattivato) se per più di 25 minuti non viene collegato nessun dispositivo USB. + Prima di collegare un dispositivo USB Tenere presente quanto segue: ● Se il nome di un file o di una cartella presente su un dispositivo USB supera i 10 caratteri, non viene visualizzato sul display della soundbar. ● Questo prodotto può non essere compatibile con alcuni tipi di supporto di memorizzazione USB. ● Sono supportatiI file system FAT16 e FAT32. - Il file system NTFS non è supportato. ● Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema di compatibilità USB. ● Non collegare più dispositivi di memorizzazione al prodotto attraverso un lettore multischede. Potrebbe non funzionare correttamente. ● I protocolli PTP per videocamere digitali non sono supportati. ● Non rimuovere il dispositivo USB mentre sta trasferendo dei file. ● I file musicali protetti da DRM (MP3, WMA) provenienti da un sito Web commerciale non possono essere riprodotti. ● Gli HDD esterni non sono supportati. ● I telefoni cellulari non sono supportati. ● Elenco della compatibilità:FormatoCodecFrequenze Di CampionamentoVelocità di trasmissione*.mp3MPEG 1 Layer216KHz ~ 48KHz80kbps~320kbpsMPEG 1 Layer3MPEG 2 Layer3MPEG 2,5 Layer3*.wmaWave_Format_MSAudio156kbps~128kbpsWave_Format_MSAudio2*.aac AAC 16KHz ~ 96KHz48kbps~320kbpsAAC-LC 128kbps~192kbpsHE-AAC 24KHz ~ 96KHz 48kbps~64kbps*.wav 16KHz ~ 48KHzFino a 3000kbps*.oggOGG 1.1.0 50kbps~500kbps*.flacFLAC 1.1.0, FLAC 1.2.116KHz ~ 96KHz Fino a 3000kbps24 FUNZIONI

È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema soundbar. Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente l'aggiornamento del firmware alla porta USB della soundbar. Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e utilizzati uno alla volta per aggiornare il firmware. Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call center Samsung. ● Il prodotto ha la funzione di DOPPIO AVVIO, se il firmware non riesce ad aggiornarsi è possibile aggiornarlo nuovamente. ● Inserire un dispositivo USB contenente l'aggiornamento del firmware nella porta USB dell'unità principale. ● L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati dalla Soundbar sono memorizzati nel dispositivo di memorizzazione USB. ● Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware. ● Dopo la reimpostazione, vengono ripristinate tutte le impostazioni predefinite. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristina anche la connessione del subwoofer. Se la connessione al subwoofer non è stabilita automaticamente dopo avere ripristinato, fare riferimento a pagina 14. Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare il dispositivo USB in FAT16 e riprovare. ● Al termine dell'aggiornamento software, spegnere il prodotto, quindi tenere premuto il tasto (

) del telecomando per più di 5 secondi. Sul display viene visualizzato "INIT" e l'unità si spegne. L'aggiornamento è completato. ● Non formattare l'unità USB nel formato NTFS. Il Soundbar non supporta il file system NTFS. ● A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.24

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito. L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa? ¼ Collegare la spina alla presa. Una funzione non si attiva quando viene premuto il tasto.

• Nell'aria è presente elettricità statica? ¼ Scollegare e ricollegare la spina. L’audio non viene riprodotto.

• La funzione di disattivazione dell'audio è attivata?

• Il volume è regolato sul minimo? ¼ Premere il tasto (Mute) per disattivare la funzione Mute. ¼ Regolare il volume. Il telecomando non funziona.

• Le batterie sono scariche?

• La distanza tra il telecomando e l'unità principale è troppo elevata? ¼ Sostituire le batterie. ¼ Avvicinarsi all'unità. La connessione alla TV tramite TV SoundConnect non è riuscita.

• La TV supporta TV SoundConnect?

• Il firmware della TV è aggiornato?

• Si è verificato un errore durante la connessione?

• Ripristinare il MODO TV ed effettuare di nuovo il collegamento. ¼ La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect. ¼ Aggiornare la TV all'ultimo firmware. ¼ Contattare il call center Samsung. ¼ Premere il tasto

per 5 secondi per resettare la connessione TV SoundConnect. Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

• Il subwoofer potrebbe non essere collegato al corpo principale del prodotto. ¼ Tentare di collegare di nuovo il subwoofer. (Vedere a pagina 14) Il subwoofer emette un ronzio e vibra in modo evidente.

• Tentare di regolare la vibrazione del subwoofer. ¼ Premere il tasto WOOFER del telecomando per regolare il livello del volume del subwoofer (tra SW-12 e SW+6. Vedere a pagina 9). .26 APPENDICE APPENDICE SPECIFICHE Nome del modello HW-J470 GENERALE

• I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).

• Specifica nominale - Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. - Peso e dimensioni sono approssimativi. - Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. a Avviso di licenza Open Source - Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com - Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail (oss.request@samsung.com). Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE. La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello. Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.26 [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (rifiuti elettrici & elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. Area Contact Centre Web Site ` Europe AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
