NAVODILA ZA UPORABO HWJ470 SAMSUNG

Predstavte si možnosti

Uporabniški priročnik

Wireless Audio - Soundbar

Predstavljajte si možnosti

Hvala, ker ste kupili Samsungov izdelek.

Za prejem popolnejše storitve registrirajte svoj izdelek na spletni strani

www.samsung.com/register

ZNAČILNOSTI

TV SoundConnect

TV SoundConnect omogoča poslušanje zvoka iz televizorja, postavljenega na zvočnik Soundbar, po povezavi Bluetooth in upravljanje zvoka.

HDMI

HDMI istočasno oddaja video in avdio signale ter predvaja čistejšo sliko.

Enota je opremljena tudi s funkcijo ARC, ki omogoča poslušanje zvoka televizorja prek zvočnika Soundbar, povezanega s kablom HDMI. Ta funkcija je na voljo samo, če je naprava priključena na televizor, združljiv s funkcijo ARC.

Brezžični nizkotonski zvočnik/brezžični modul SWA-7000S

Samsungov brezžični modul ne potrebuje kablov za povezavo glavne enote z nizkotonskim zvočnikom/modulom SWA-7000S. Namesto tega se nizkotonski zvočnik/modul SWA-7000S priključi na majhen brezžični modul, ki je povezan z glavno enoto.

Večfunkcijski daljinski upravljalnik

S priloženim daljinskim upravljalnikom lahko upravljate različne funkcije s preprostim pritiskom na gumb.

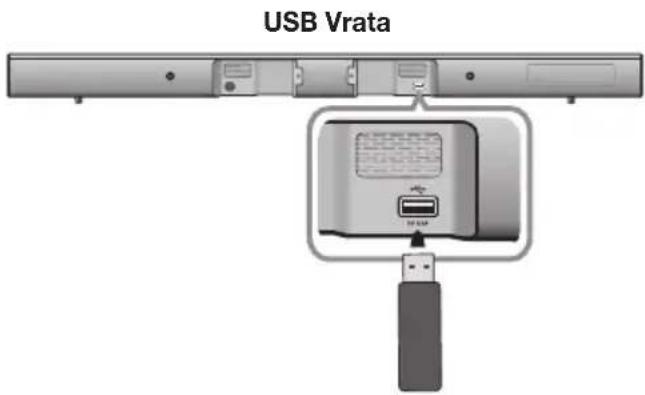

Soundbar vsebuje funkcijo USB HOST, ki omogoča priključitev in predvajanje glasbenih datotek iz zunanjih pomnilniških naprav USB, kot so predvajalnik MP3, bliskovni pomnilnik USB itd.

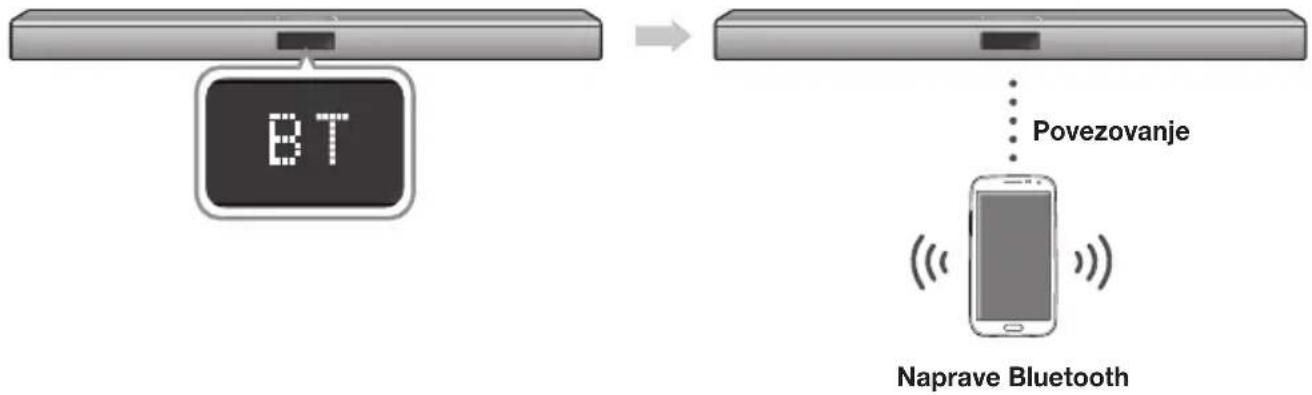

Funkcija Bluetooth

Soundbar lahko povežete prek povezave Bluetooth in glasbo z visokokakovostnim stereo zvokom poslušate brez kabelske povezave!

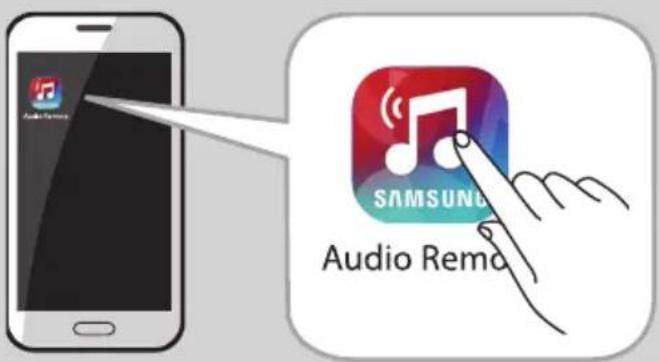

Uporaba aplikacije za daljinsko upravljanje zvoka Samsung Audio Remote

Če želite izdelek upravljati s pametno napravo z aplikacijo Samsung Audio Remote, aplikacijo Samsung Audio Remote prenesite iz trgovine Google Play.

LICENCA

DOLBY. DIGITAL

Izdelano z licenco podjetja Dolby Laboratories. Ime "Dolby" in simbol dveh D-jev sta zaščiteni blagovni znamki družbe Dolby Laboratories.

dts 2.0 Channel

Patente za tehnologijo DTS najdete na http://patents.dts.com. Izdelano po licenci DTS Licensing Limited. Ime & oznaka DTS, navedena skupaj ali ločeno, sta registrirani blagovni znamki, DTS 2.0 Channel pa je blagovna znamka družbe DTS, Inc. © DTS, Inc. Vse pravice pridržane.

HDMI

Izraza HDMI, HDMI High-Definition Multimedia Interface in logotip HDMI so blagovne znamke ali registrirane blagovne znamke družbe HDMI Licensing LLC v ZDA in drugih državah.

VARNOSTNI PODATKI

VARNOSTNA OPOZORILA

ZARADI NEVARNOSTI ELEKTRIČNEGA UDARA NE ODPIRAJTE ZADNJEGA (HRBTNEGA) POKROVA. NAPRAVA NIMA DELOV, KI BI JIH LAHKO POPRAVIL UPORABNIK. SERVIS NAJ OPRAVI USTREZNO USPOSOBLJENA OSEBA.

POZOR

NEVARNOST ELEKTRIČNEGA UDARA. NE ODPIRAJTE.

Simbol označuje, da je v notranjosti enote prisotna nevarna napetost, ki lahko povzroči udar električnega toka.

Simbol vas opozarja na pomembna navodila za delovanje in vzdrževanje, ki so priložena enoti.

OPOZORILO: Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara.

POZOR : ZA ZMANJŠANJE NEVARNOSTI ELEKTRIČNEGA UDARA VTIKAČ DO KONCA POTISNITE V VTIČNICO.

• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.
• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.

POZOR

• Naprave ne izpostavljajte kapljanju ali pljuskom tekočine. Na napravo ne postavljajte predmetov, napolnjenih s tekočino, na primer vaz.
• Če želite napravo popolnoma izključiti, morate izvleči vtič iz električne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

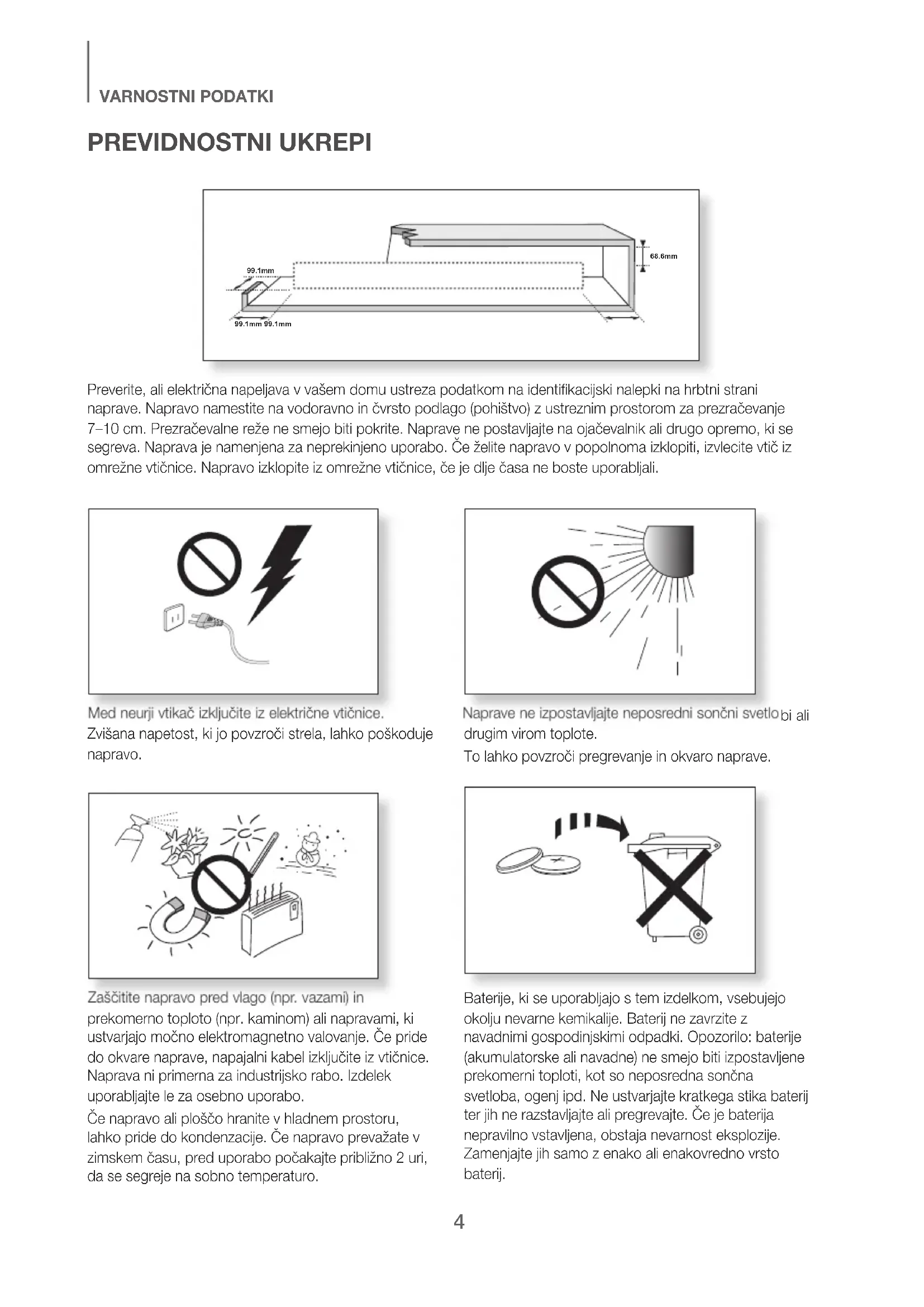

PREVIDNOSTNI UKREPI

Med neurji vtikač izključite iz električne vtičnice.

Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo.

Zaščitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo.

Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

Naprave ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote.

To lahko povzroči pregrevanje in okvaro naprave.

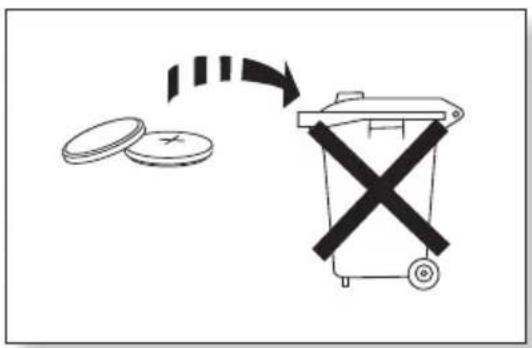

Baterije, ki se uporabljajo s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite z navadnimi gospodinjskimi odpadki. Opozorilo: baterije (akumulatorske ali navadne) ne smejo biti izpostavljene prekomerni toploti, kot so neposredna sončna svetloba, ogenj ipd. Ne ustvarjajte kratkega stika baterij ter jih ne razstavljajte ali pregrevajte. Če je baterija nepravilno vstavljena, obstaja nevarnost eksplozije. Zamenjajte jih samo z enako ali enakovredno vrsto baterij.

VSEBINA

2 ZNAČILNOSTI

2 značilnosti

3 varnostni podatki

6 Kaj vključuje

7 OPIS

7 Zgornja/sprednja plošča
8 Zadnja plošča
9 daljinski upravljalnik

11 NAMESTITEV

11 Namestitev stenskega nosilca
11 Previdnostni ukrepi
12 Namestitev nosilca brez uporabe montažne šablone
13 Ločitev zvočnika Soundbar od stenskih nosilcev

14 PRIKLJUČKI

14 Priključitev nizkotonskega zvočnika in modula SWA-7000S na glavno enoto
15 Priključitev prostorskih zvočnikov

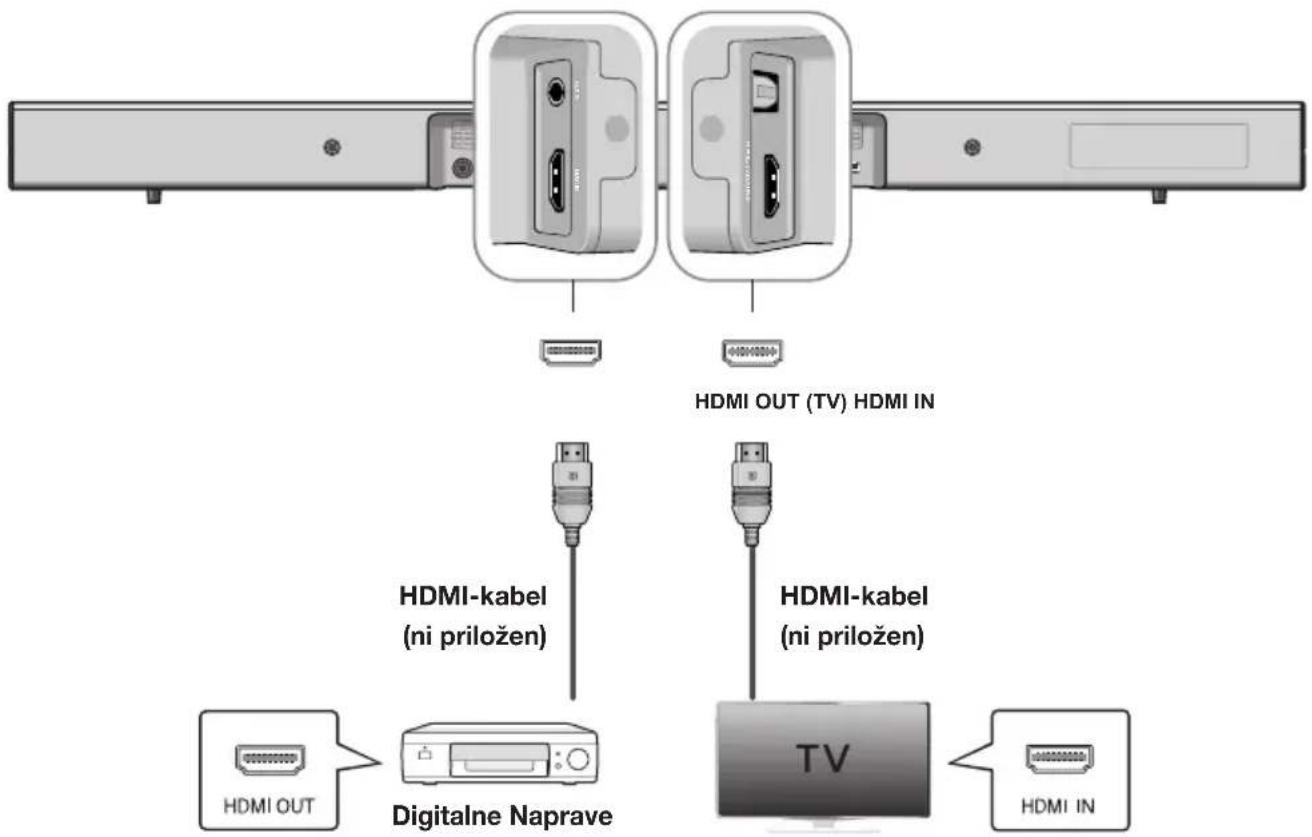

16 Povezava zunanje naprav e s kablom HDMI

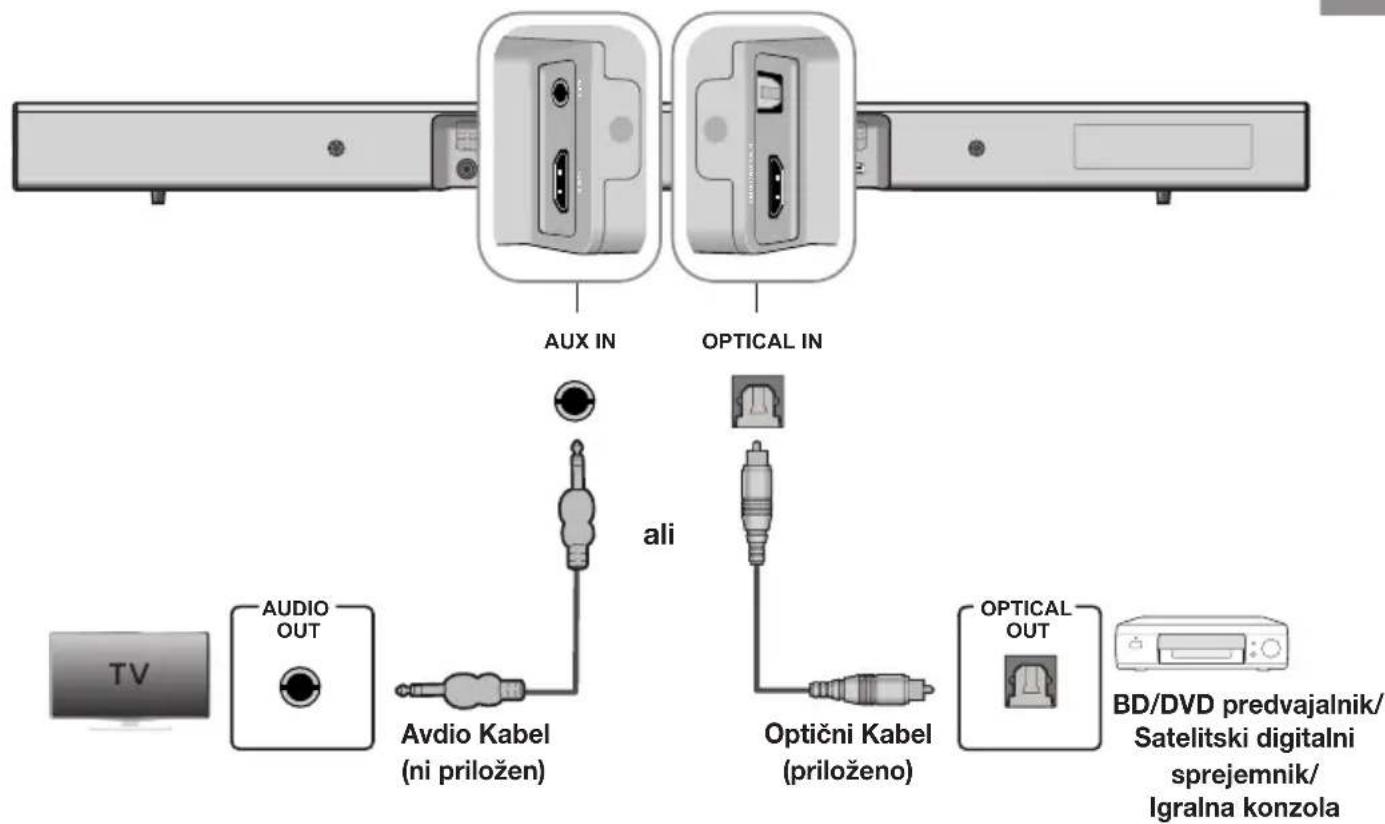

17 Povezava zunanje naprav e z avd io (analognim) kablom ali optičnim (digita Inim) kablom

18 FUNKCIJE

18 Vhodni način

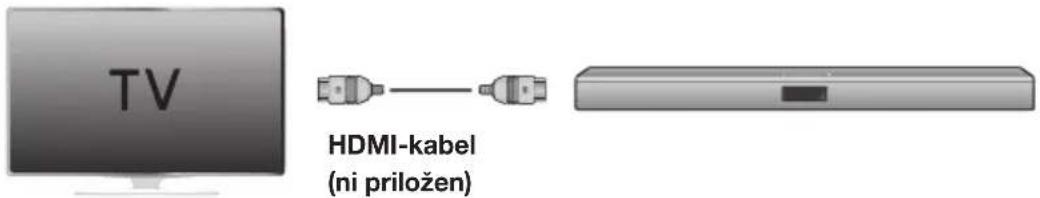

18 ARC (HDMI OUT)
19 Bluetooth
21 UPORABA APLIKACIJE SAMSUNG AUDIO REMOTE
22 TV SoundConnect
23 USB

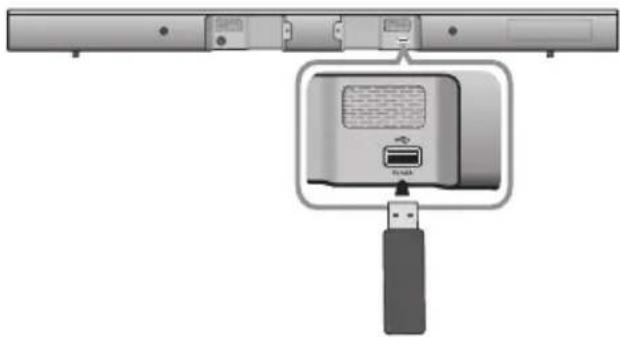

24 Posodobitev programske opreme

25 ODPRAVLJANJE TEŽAV

26 DODATEK

26 Tehnične lastnosti

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
• V naslednjih primerih vam lahko zaračunamo administrativne stroške:

(a) će na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika);
(b) će napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).
- O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu.

KAJ VKLJUČUJE

PREDEN ZAČNETE Z BRANJEM UPORABNIŠKEGA PRIROČNIKA

Pred branjem uporabniškega priročnika se seznanite z naslednjimi izrazi.

▶Ikone, ki so uporabljene v priročniku

Ikona Izraz Razlaga
	Pozor	Označuje primer, ko funkcija ne deluje ali so bile nastavitve preklicane.
	Opomba	Označuje nasvete in navodila, ki vam pomagajo pri uporabi funkcij.

▶ Varnostni napotki in odpravljanje težav

1) Pred uporabo tega izdelka se seznanite z varnostnimi napotki. (Glejte 3stran.)
2) Če pride do težave, preverite poglavje Odpravljanje težav. (Glejte 25stran.)

Preverite, ali ste prejeli spodaj navedeno dodatno opremo.

Daljinski upravljalnik / Litijeva baterija (3V: CR2032)

Napajalni Kabel: 3EA Napajalnik Optični kabel

(Stenski nosilec L: 1EA) (Stenski nosilec D: 1EA)

Kabel USB Uporabniški Priročnik Stenski Nosilec

Pritrdilni vijak 1: 2EA Pritrdilni vijak 2: 2EA

Vodilo za stenski nosilec

• Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.
• S predvidenim kablom USB povežite zunanje naprave USB z enoto.

Komponente zvočnikov

Prostorski zvočnik : 2EA

Nizkotonski zvočnik

Kabel zvočnika : 2EA

Brezžični sprejemni modul (SWA-7000S)

OPIS

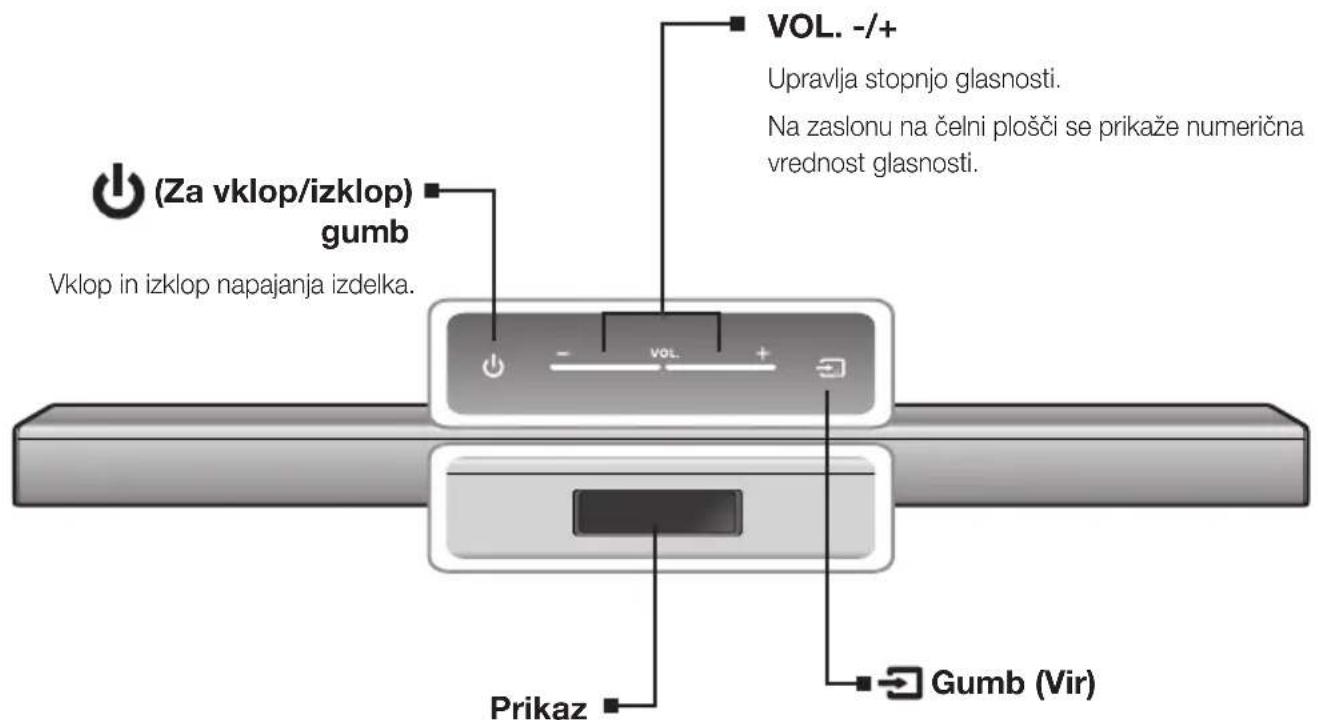

ZGORNJA/SPREDNJA PLOŠČA

S

(Za vklop/izklop) gumb Vlklop in izklop napajanja izdelka. VOL. -/+ Upravlja stopnjo glasnosti. Na zaslonu na čelni plošči se prikaže numerična vrednost glasnosti. Prikaz Gumb (Vir)

- Če 25 sekund ni nobenega vnosa prek izdelka ali daljinskega upravljalnika, se bo zaslon samodejno zatemnil.

Izbiranje med vhodi D.IN, AUX, HDMI, BT, TV in USB.

- Ko je enota vklopljena in pritisnete gumb → (Vir) ter ga držite dlje kot 3 sekunde, bo gumb deloval kot gumb → (Izklop zvoka). Za preklic nastavitve gumba → (Izklop zvoka) ponovno pritisnite gumb → (Vir) in ga držite več kot 3 sekunde.

• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.
• Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju.

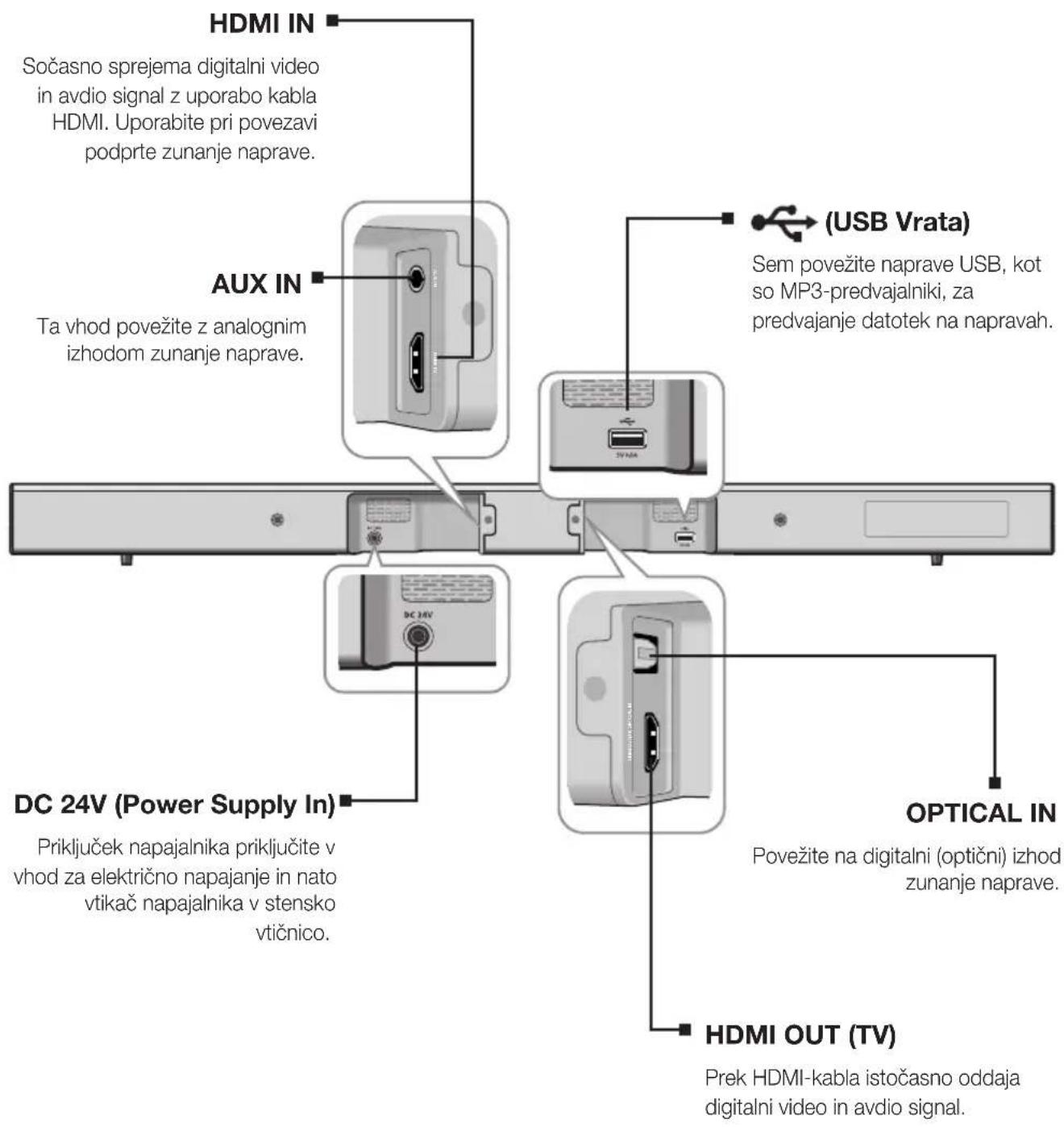

ZADNJA PLOŠČA

HDMI IN Sočasno sprejema digitalni video in avdio signal z uporabo kabla HDMI. Uporabite pri povezavi podprte zunanje naprave. AUX IN Ta vhod povežite z analognim izhodom zunanje naprave. DC 24V (Power Supply In) Priključek napajalnika priključite v vhod za električno napajanje in nato vtikač napajalnika v stensko vtičnico. (OUSB Vrata) Sem povežite naprave USB, kot so MP3-predvajalniki, za predvajanje datotek na napravah. OPTICAL IN Povežite na digitalni (optični) izhod zunanje naprave. HDMI OUT (TV) Prek HDMI-kabla istočasno oddaja digitalni video in avdio signal.

• Ko želite izključiti napajalni kabel napajalnika iz stenske vtičnice, primite za vtikač. Ne vlecite kabla.
• Te naprave in drugih delov ne priključite v električno vtičnico, dokler niste vseh naprav povezali med seboj.

DALJINSKI UPRAVLJALNIK

GUMBI IN FUNKCIJE DALJINSKEGA UPRAVLJALNIKA

SOURCE VOL SURR. SURR. SOUND LEVEL MODE CONTROL Bluetooth WOOFER AUTO POWER AUTO POWER SAMSUNG

SOURCE

Pritisnite, da bi izbrali vir, povezan z zvočnikom Soundbar.

MUTE

S tem gumbom lahko popolnoma utišate zvok z enim samim pritiskom. Ponovno pritisnite gumb, ko želite vklopiti zvok na prejšnji stopnji glasnosti.

REPEAT

Funkcijo REPEAT lahko nastavite med predvajanjem glasbe iz naprave USB.

OFF-REPEAT : Preklic ponovnega predvajanja.

TRACK-REPEAT : Ponavljanje predvajanja posnetka.

ALL-REPEAT : Ponavljanje predvajanja vseh posnetkov.

RANDOM-REPEAT : Predvajanje skladb v naključnem zaporedju. (Ponovi se lahko tudi že predvajana skladba.)

Preskok Naprej

Če je v napravi USB, iz katere predvajate, več kot ena datoteka, se ob pritisku na gumb ▶▶ izbere naslednja datoteka.

SOUND CONTROL (UPRAVLJANJE ZVOKA)

Pritisnite, da izberete TREBLE (VISOKI TONI), BASS (NIZKI TONI) ali AUDIO SYNC (SINHRONIZACIJA ZVOKA). Nato lahko z gumboma◀◀ in ▶▶▶ nastavite visoke oziroma nizke tone v območju od -6 do +6.

Če je zvočnik Soundbar povezan z digitalnim televizorjem in video ni usklajen z zvokom, pritisnite gumb SOUND CONTROL (UPRAVLJANJE ZVOKA), da zvok uskladite z videom. Čas zakasnitve zvoka lahko z gumbomá◀◀ in ▶▶I nastavite med 0 ms in 300 ms. V načinu USB, TV ali BT funkcija Audio Sync (Sinhronizacija zvoka) morda ne bo delovala.

Pritisnite gumb SOUND CONTROL (UPRAVLJANJE ZVOKA) in ga držite približno 5 sekund, da prilagodite zvok za vsak posamezen frekvenčni pas. Izberete lahko 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz in 10 KHz. Za vsako možnost lahko izberete nastavitev med -6 in +6.

AUTO POWER

Auto Power Link (Povezava za samodejni vklop): Sinhronizira zvočnik Soundbar s povezanim optičnim virom prek optičnega priključka tako, da se samodejno vklopi, ko vklopite televizor.

(Auto Power Link (Povezava za samodejni vklop): privzeto OFF (Izkl.), ON-Anynet+ (Vkl.)/OFF-Power Link (Izkl.) ali OFF-Anynet+ (Izkl.)/ON-Power Link (Vkl.).

Funkcija Anynet+ omogoča upravljanje zvočnika Soundbar z daljinskim upravljalnikom Samsungovega televizorja, združljivega s funkcijo Anynet+.

Zvočnik Soundbar in televizor morata biti povezana s HDMI-kablom.

* Anynet+: funkcijo Anynet+ vklopite in izklopite s pritiskom gumba AUTO POWER.

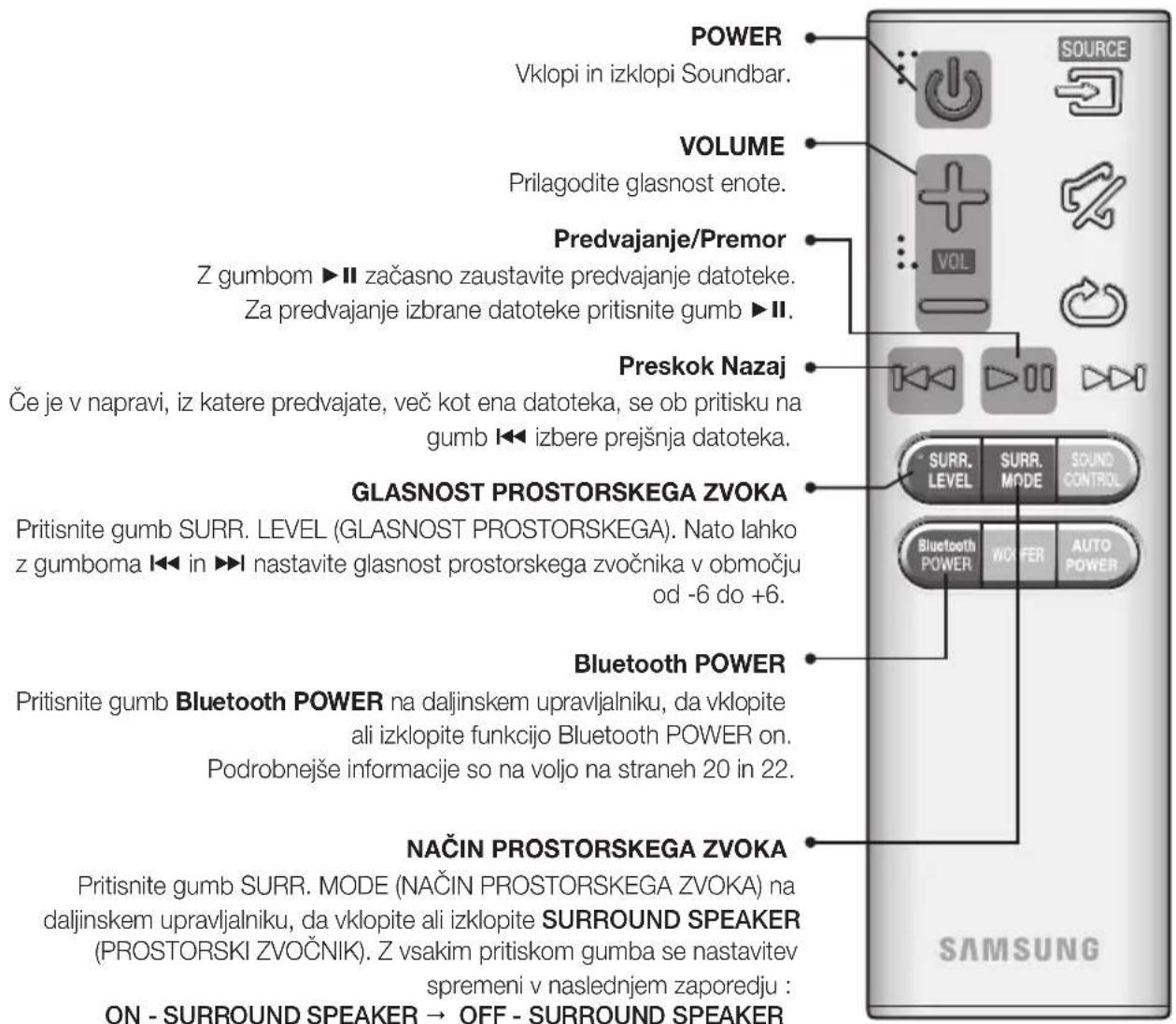

WOOFER (NIZKOTONSKI ZVOČNIK)

Nadzirate lahko glasnost nizkotonskega zvočnika.

Pritisnite gumb nizkotonskega zvočnika in nato gumba◀◀ in ▶▶, da povečate oziroma zmanjšate glasnost nizkotonskega zvočnika. Izberete lahko glasnost nizkotonskega zvočnika (-12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6).

• Soundbar je zaščiteno ime družbe Samsung.
- Upravljajte televizor z njegovim daljinskim upravljalnikom.

POWER Vklopi in izklopi Soundbar. VOLUME Prilagodite glasnost enote. Predvajanje/Premor Z gumbom ▶II začasno zaustavite predvajanje datoteke. Za predvajanje izbrane datoteke pritisnite gumb ▶II. Preskok Nazaj Če je v napravi, iz katere predvajate, več kot ena datoteka, se ob pritisku na gumb ◀◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆► GLASNOST PROSTORSKEGA ZVOKA Pritisnite gumb SURR. LEVEL (GLASNOST PROSTORSKEGA). Nato lahko z gumboma ◀◀ in ▶◀l nastavite glasnost prostorskega zvočnika v območju od -6 do +6. Bluetooth POWER Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, da vklopite ali izklopite funkcijo Bluetooth POWER on. Podrobnejše informacije so na voljo na straneh 20 in 22. NAČIN PROSTORSKEGA ZVOKA Pritisnite gumb SURR. MODE (NAČIN PROSTORSKEGA ZVOKA) na daljinskem upravljalniku, da vklopite ali izklopite SURROUND SPEAKER (PROSTORSKI ZVOČNIK). Z vsakim pritiskom gumba se nastavitev spremeni v naslednjem zaporedju : ON - SURROUND SPEAKER → OFF - SURROUND SPEAKER SOURCE SURR. LEVEL SURR. MODE SOUND CONTROL Bluetooth POWER WOOFER AUTO POWER SAMSUNG

▶Vstavljanje baterij v daljinski upravljalnik

1. S primernim kovancem zasukajte pokrov baterije daljinskega upravljalnika v levo, da pokrov odstranite, kot je prikazano na zgornji sliki.

1. Vstavite 3-voltno litijevo baterijo. Pri vstavljanju baterije naj bo pozitivni (+) pol zgoraj. Namestite pokrov baterije in poravnajte oznaki '●', kot je prikazano na zgornji sliki.

To enoto lahko s pomočjo stenskega nosilca namestite na zid.

- Namestite ga lahko samo na navpično steno.

- Ne namestite ga v prostoru z visoko temperaturo ali vlažnostjo oziroma na zid, ki nima ustrezne nosilnosti za težo naprave.

- Preverite trdnost zidu. Če zid ni dovolj trden, da bi podpiral enoto, ga ojačajte ali enoto namestite na drugi zid, ki lahko podpira težo enote.

- Kupite in uporabite pritrdilne ali sidrne vijake, primerne za vašo vrsto zidu (mavčna plošča, železna plošča, les itn.) Če je mogoče, v zidne vložke pritrdite podporne vijake.

- Kupite vijake za zidno montažo, primerne za vrsto in debelino zidu, na katerega boste pritrdili Soundbar.

-Premer : M5

-Dolžina : Priporočena 35 mm ali daljša

- Kable zunanjih naprav priključite v napravo, preden jo namestite na steno.

- Pred namestitvijo izključite in izklopite napravo. V nasprotnem primeru lahko pride do električnega udara.

5 cm ali več

1. Montažno šablono naslonite ob zid.

• Montažna šablona mora biti poravnana.

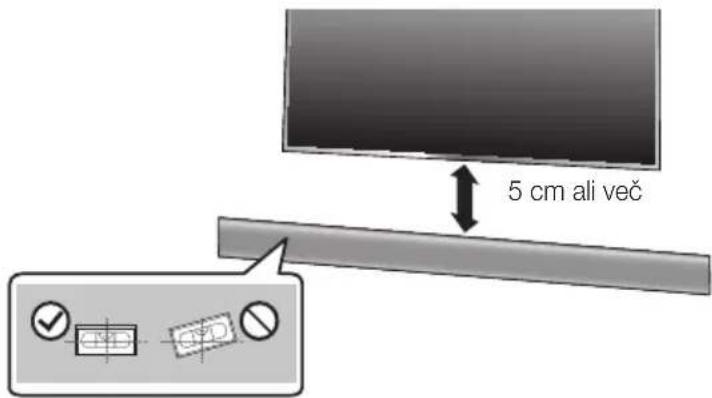

- Če je televizor pritrjen na zid, zvočnik montirajte vsaj 5 cm pod televizorjem.

390.0mm 30 4

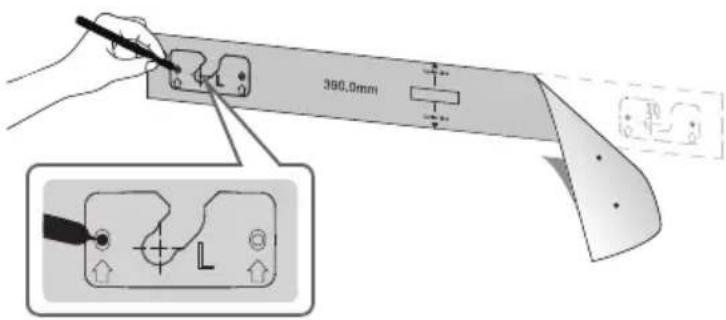

1. Označite mesto, kjer bo vijak pritrjen v zid, nato pa odstranite montažno šablono. Nato s svedrom ustrezne velikosti izvrtajte luknje za vijake.

Pritrditev zvočnika Soundbar na steno ② ①

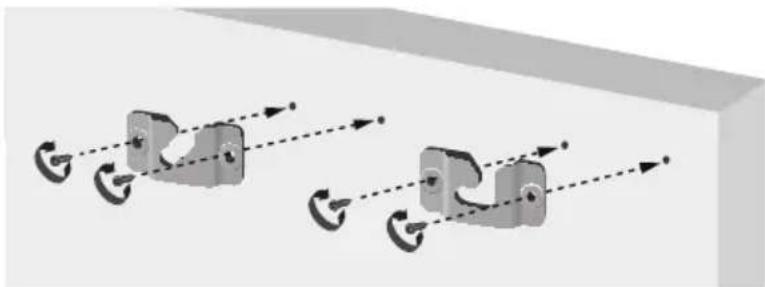

1. Vsakega od vijakov držala privijte v vijačni luknji na levi in desni strani glavnega ogrodja zvočnika Soundbar.
2. Vijaka držala na hrbtni strani zvočnika Soundbar vstavite v utora stenskega nosilca. Za varno montažo poskrbite, da bosta vijaka držala potisnjena povsem do dna utora.

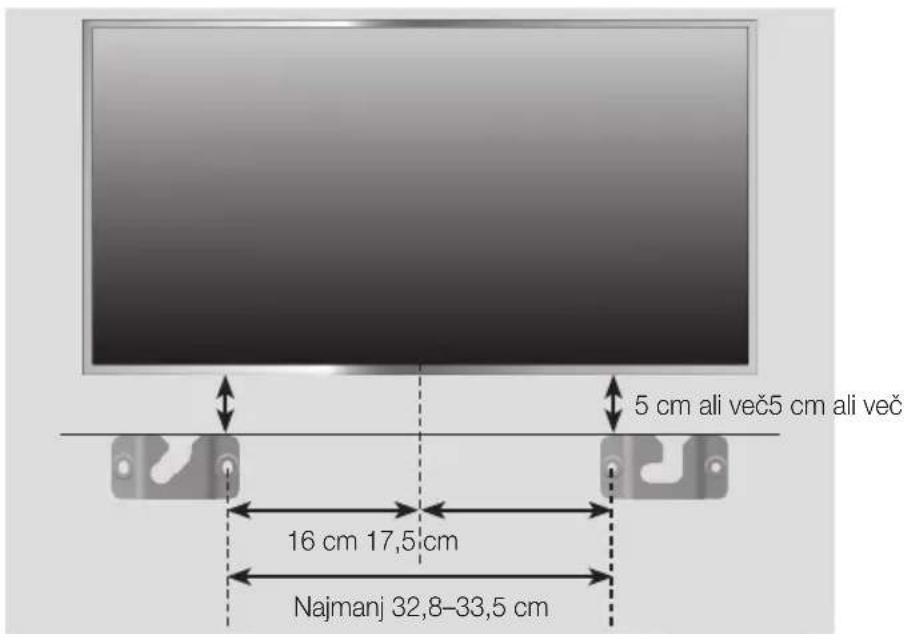

NAMESTITEV NOSILCA BREZ UPORABE MONTAŽNE ŠABLONE

5 cm ali več5 cm ali več 16 cm 17,5cm Najmanj 32,8-33,5 cm

1. Wall Mount L (levi stenski nosilec) namestite na želeno stensko površino vzporedno s tlemi, kot je prikazano na prejšnji strani. Na steni označite mesto lukenj za vijake. Na označenih mestih izvrtajte luknje za vijake.

2. Luknje za vijake na levem stenskem nosilcu poravnajte z luknjami za vijake na steni, nato pa en vijak privijte skozi luknjo na desnem koncu. Vijak privijte, da bo trdno pričvrščen na steno.

3. Wall Mount R (desni stenski nosilec) namestite na želeno stensko površino vzporedno s tlemi in ga poravnajte z Wall Mount L (levim stenskim nosilcem), kot je prikazano na prejšnji strani. Na steni označite mesto lukenj za vijake. Na označenih mestih izvrtajte luknje za vijake.

4. Luknje za vijake na desnem stenskem nosilcu poravnajte z luknjami za vijake na steni, nato pa en vijak privijte skozi luknjo na desnem koncu. Vijak privijte, da bo trdno pričvrščen na steno.

- Če bosta stenska nosilca nameščena pod televizorjem, nosilca namestite najmanj 5 centimetrov pod televizorjem in ju poravnajte s sredino televizorja, kot je prikazano na prejšnji strani.

1. Vijake vstavite v ostale luknje in jih privijte.

LOČITEV ZVOČNIKA SOUNDBAR OD STENSKIH NOSILCEV

1. Zvočnik Soundbar povlecite navzgor, kot je prikazano na sliki, da ga snamete z zidu.

Ločitev zvočnika Soundbar od stenskega nosilca

• Na nameščeno enoto ne obešajte drugih predmetov in pazite, da enote ne udarite ali da vam ne pade na tla.
• Trdno pritrdite enoto na steno, da ne more odpasti. Če odpade, lahko na izdelku nastanejo poškodbe ali škoda.
• Ko je enota pritrjena na steno, poskrbite, da otroci ne bodo dosegli kablov, saj lahko enoto prevrnejo na tla.
• Za najboljše delovanje izdelka, ki je montiran na steno, naj bo sistem zvočnikov vsaj 5 cm pod televizorjem TV, će je ta montiran na steno.
• Če enote ne boste namestili na steno, jo varno postavite na ravno površino tako, da ne more pasti.

PRIKLJUČKI

• Ne priklapljajte napajalnega kabla tega izdelka ali televizorja v električno vtičnico, dokler niso priključene vse komponente.
• Pred premikanjem ali nameščanjem izdelka izklopite napajanje in napajalni kabel izključite iz električne vtičnice.

PRIKLJUČITEV NIZKOTONSKEGA ZVOČNIKA IN MODULA SWA-7000S NA GLAVNO ENOTO SAMODEJNA PRIKLJUČITEV NIZKOTONSKEGA ZVOČNIKA IN MODULA SWA-7000S

ID-ji za povezovanje brezžičnega modula SWA-7000S in nizkotonskega zvočnika so tovarniško prednastavljeni. Nizkotonski zvočnik in modul SWA-7000S bi se morala samodejno (brezžično) povezati z glavno enoto, ko vklopite glavno enoto, nizkotonski zvočnik in modul SWA-7000S.

- Ko sta nizkotonski zvočnik in modul SWA-7000S povezana, modri opozorilni lučki LED na nizkotonskem zvočniku in modulu SWA-7000S prenehata utripati.

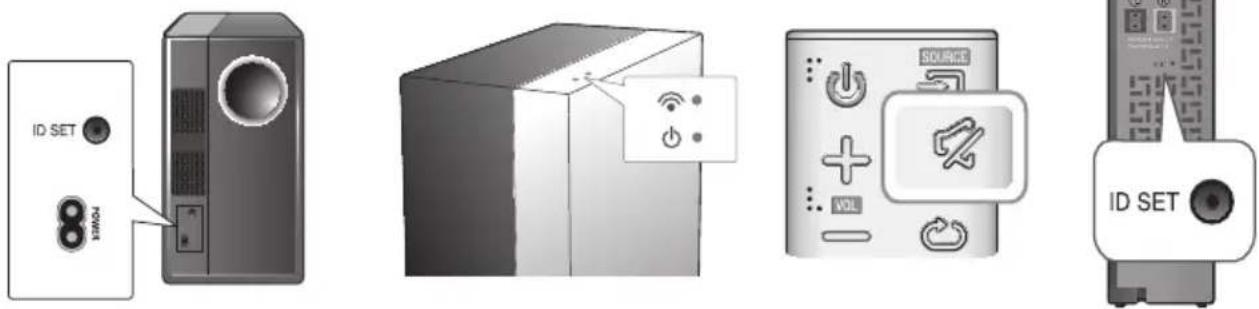

ROČNA PRIKLJUČITEV NIZKOTONSKEGA ZVOČNIKA IN MODULA SWA-7000S

Če modri opozorilni lučki LED ne prenehata utripati ob vklopu glavne enote, nizkotonskega zvočnika in modula SWA-7000S, ponastavite ID-je za povezovanje, kot je navedeno spodaj.

1. Napajalne kable glavne enote, nizkotonskega zvočnika in modula SWA-7000S vključite v električno vtičnico za izmenični tok.
2. S koničastim predmetom za 5 sekund pritisnite gumb ID SET na hrbtni strani nizkotonskega zvočnika in modula SWA-7000S.
3. Indikator STANDBY (stanje pripravljenosti) se izklopi in indikator LINK (povezava) (modra lučka LED) hitro utripa.

4. Ko je glavna enota izklopljena (v načinu STANDBY), pritisnite gumb (Izklop zvoka) na daljinskem upravljalniku in ga držite 5 sekund.

5. Na zaslonu zvočnika Soundbar se prikaže sporočilo ID SET.

6. Za dokončanje povezave vklopite glavno enoto, medtem ko utripata modri lučki LED na nizkotonskem zvočniku in modulu SWA-7000S.

7. Glavna enota, nizkotonski zvočnik in modul SWA-7000S so zdaj povezani.

8. Indikatorja povezave (modri lučki LED) na nizkotonskem zvočniku in modulu SWA-7000S neprekinjeno svetita. Lučki ne smeta utripati.
9. Če indikatorja povezave ne svetita modro, postopek povezovanja ni uspel. Izklopite glavno enoto in ponovno začnite z 2. korakom.

• Pred premikanjem ali nameščanjem izdelka izklopite napajanje in napajalni kabel izključite iz električne vtičnice.
• Če je glavna enota izklopljena, bo brezžični nizkotonski zvočnik v stanju pripravljenosti in lučka LED STANDBY na zgornji strani bo zasvetila po 30-sekundnem utripanju lučke za povezavo (modra lučka LED).
• Če v bližini zvočnika Soundbar uporabljate drugo napravo, ki deluje na isti frekvenci (2,4GHz/5GHz), bodo v predvajanem zvoku morda motnje.
• Največji domet brezžičnega signala med glavno enoto in nizkotonskim zvočnikom ter glavno enoto in modulom SWA-7000S je približno 10 metrov in je odvisen od okolja, v katerem napravo uporabljate. Če je med glavno enoto in nizkotonskim zvočnikom ali glavno enoto in modulom SWA-7000S zid iz armiranega betona ali kovinski zid, sistem morda ne bo deloval, ker brezžični signal ne potuje skozi kovine.
• Če glavna enota ne vzpostavi brezžične povezave, izvedite korake od 1 do 5 na prejšnji strani, da ponovno vzpostavite povezavo med glavno enoto, brezžičnim nizkotonskim zvočnikom in modulom SWA-7000S.

• Brezžični nizkotonski zvočnik in modul SWA-7000S imata vgrajeno brezžično sprejemno anteno. Naprav ne izpostavljajte vodi in vlagi.
• Predvajani zvok bo najbolj kakovosten, će umaknete vse ovire v bližini brezžičnega nizkotonskega zvočnika in modula SWA-7000S.

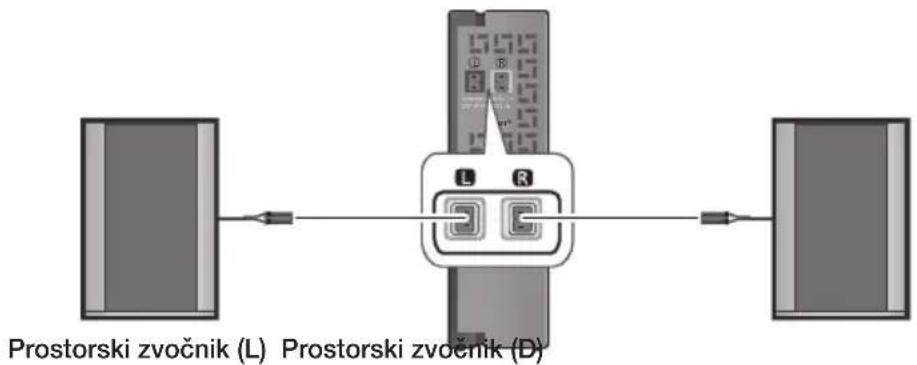

PRIKLJUČITEV PROSTORSKIH ZVOČNIKOV

Brezžični sprejemni modul

- Zvočnika postavite vzporedno s položajem poslušanja. Če ni dovolj prostora, ju obrnite drugega proti drugemu. Postavite ju približno 60 do 90 cm nad ušesa in usmerjena rahlo navzdol.

- Zvočniki za prostorski zvok morajo biti povezani z brezžičnim sprejemnim modulom. - Vsak zvočnik ima na zadnji ali spodnji strani barvno oznako. Vsak kabel ima blizu konca en barvni trak. Barvno uskladite trak na kablu z oznako na zvočniku in povežite kabel z zvočnikom.

POVEZAVA ZUNANJE NAPRAV E S KABLOM HDMI

HDMI je standardni digitalni vmesnik za priklop na televizorje, projektorje, DVD-predvajalnike, predvajalnike Blu-ray, satelitske digitalne sprejemnike ipd.

HDMI preprečuje kakršno koli poslabšanje signala, saj ga ne pretvori v analognega in tako ohrani kakovost slike in zvoka izvornega digitalnega vira.

HDMI OUT (TV) HDMI IN HDMI-kabel (ni priložen) HDMI-kabel (ni priložen) HDMI OUT Digitalne Naprave TV HDMI IN

HDMI IN

Priključite kabel HDMI (ni priložen) iz vhodnega priključka HDMI IN na zadnji strani izdelka na izhodni priključek HDMI OUT na digitalni napravi.

in,

HDMI OUT (TV)

Priključite kabel HDMI (ni priložen) iz izhodnega priključka HDMI OUT (TV) na zadnji strani izdelka na vhodni piključek HDMI IN vašega televizorja.

- HDMI je vmesnik, ki omogoča digitalni prenos video in avdio podatkov prek enega samega priključka.

HDMI OUT (ARC)

Funkcija ARC omogoča oddajanje digitalnega zvoka prek izhodnega priključka HDMI OUT (ARC).

Omogočite jo lahko samo, če je na televizor, ki podpira funkcijo ARC, priklopljen zvočnik Soundbar.

• Funkcija Anynet+ mora biti vklopljena.
• Ta funkcija ni na voljo, če kabel HDMI ne podpira funkcije ARC.

POVEZAVA ZUNANJE NAPRAV E Z AVD IO (ANALOGNIM) KABLOM ALI OPTIČNIM (DIGITA LNIM) KABLOM

Ta enota je opremljena z enim optičnim vhodnim digitalnim priključkom in enim analognim zvočnim vhodnim priključkom (Aux In), tako da imate dva možna načina za povezavo enote s televizorjem.

TV AUDIO OUT Avdio Kabel (ni priložen) ali AUX IN OPTICAL IN Optični Kabel (priloženo) OPTICAL OUT BD/DVD predvajalnik/ Satelitski digitalni sprejemnik/ Igralna konzola

AUX IN

Vhod AUX IN (Audio) glavne enote priključite na izhod AUDIO OUT televizorja ali zvočnega vira. Če želite uporabiti ta vhod, funkcijo nastavite na AUX.

ali,

OPTICAL IN

Vhod OPTICAL IN (Audio) glavne enote priključite na izhod OPTICAL OUT televizorja ali zvočnega vira. Če želite uporabiti ta vhod, funkcijo nastavite na D.IN.

- Dokler niso vse komponente priključene, ne priklapljajte napajalnega kabla tega izdelka ali televizorja v električno vtičnico.

- Pred premikanjem ali nameščanjem izdelka izklopite napajanje in napajalni kabel izključite iz električne vtičnice.

FUNKCIJE

VHODNI NAČIN

Pritisnite gumb (→) na čelni plošči glavne enote ali gumb → (SOURCE) na daljinskem upravljalniku in izberite želeni način.

Naprava se samodejno izklopi v naslednjih okoliščinah:

- Način D.IN/HDMI/BT/TV/USB -Če 25 minut ni zvočnega signala.

- Način AUX -Če kabel AUX ni priključen 25 minut. -Preklop v način samodejnega izklopa, će 8 ur ne pritisnete nobene TIPKE, ko je priključen kabel AUX. -Če želite funkcijo samodejnega izklopa VKLOPITI ali IZKLOPITI, za 5 sekund pritisnite gumb ▶II. Na zaslonu se prikaže OFF/ON-AUTO POWER DOWN.

ARC (HDMI OUT)

ARC (povratni avdio kanal) prenaša digitalni signal zvoka v vrata HDMI OUT (ARC).

TV HDMI-kabel (ni priložen)

1. Televizor, ki podpira funkcijo ARC, na zvočnik Soundbar priključite s kablom HDMI.

2. Vklopite televizor, nato pa še zvočnik Soundbar in funkcijo Anynet+ zvočnika Soundbar.

3. Pritisnite gumb (→) na zgodnji plošči glavne enote ali gumb → (SOURCE) na daljinskem upravljalniku in izberite način D.IN.

- Funkcija ARC ne bo pravilno delovala, če je kabel HDMI ne podpira.

- Če želite funkcijo ARC izklopiti, izklopite funkcijo Anynet+.

BLUETOOTH

Soundbar lahko povežete prek povezave Bluetooth in glasbo z visokokakovostnim stereo zvokom poslušate brez kabelske povezave!

▶Povezovanje naprave Soundbar z napravo Bluetooth

Preverite, ali naprava Bluetooth podpira funkcijo stereo slušalk, združljivih s povezavo Bluetooth.

1. Pritisnite gumb (→) na čelni plošči glavne enote ali gumb (SOURCE) na daljinskem upravljalniku in izberite način BT.

- Na sprednjem zaslonu zvočnika Soundbar se prikaže BT READY.

1. Izberite meni Bluetooth na napravi Bluetooth, ki jo želite povezati. (Glejte uporabniški priročnik naprave Bluetooth.)

2. Izberite meni stereo slušalk na napravi Bluetooth.

- Prikazal se bo seznam najdenih naprav.

1. S seznama izberite "[Samsung] Soundbar J-Series".

2. Ko zvočnik Soundbar povežete z napravo Bluetooth, se bo na sprednjem zaslonu prikazalo [Ime naprave Bluetooth]→ BT.

3. Ime naprave je lahko prikazano samo v angleščini. Če ime ni v angleščini, bo prikazan podčrtaj " _".

4. Če seznanitev med napravo Bluetooth in sistemom Soundbar ni bila uspešna, izbrišite napravo "[Samsung] Soundbar J-Series", ki jo je zaznala naprava Bluetooth, in znova poskusite najti napravo Soundbar.

5. Predvajajte glasbo na povezani napravi.

6. Prek sistema Soundbar lahko poslušate glasbo, ki se predvaja na povezani napravi Bluetooth.

7. V načinu BT funkcije Play (Predvajanje)/Pause (Premor)/Next (Naprej)/Prev (Nazaj) niso na voljo. Te funkcije so na voljo samo na napravah Bluetooth, ki podpirajo AVRCP.

8. Če boste pri povezovanju naprave Bluetooth pozvani, da vnesete PIN-kodo, vnesite <0000>.

9. Povezavo lahko hkrati vzpostavite s samo eno napravo Bluetooth.
10. Povezava Bluetooth se bo prekinila, ko boste izklopili zvočnik Soundbar.
11. Zvočnik Soundbar v naslednjih okoliščinah morda ne bo pravilno poiskal naprav Bluetooth ali se povezal z njimi:

-Če je v bližini naprave Soundbar močno električno polje;
-Če se več naprav Bluetooth hkrati seznanja z napravo Soundbar.
-Če je naprava Bluetooth izklopljena, ni nameščena ali je pokvarjena.

- Upoštevajte, da naprave, kot so mikrovalovne pečice, brezžični pretvorniki LAN, fluorescentne luči in plinski štedilniki uporabljajo enak frekvenčni obseg kot naprava Bluetooth, zaradi česar lahko pride do električnih motenj.

• Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).
• Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).
• Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (prostoročno).
• Ko HW-J470 združite z napravo in je zvočnik Soundbar v načinu D.IN, AUX, HDMI ali USB ter na seznamu naprav Bluetooth izberete možnost »Samsung] Soundbar J-Series«, se bo HW-J470 samodejno preklopil v način BT.

Ko je funkcija Bluetooth Power On vklopljena in Soundbar izklopljen, se ta vklopi, će se že seznanjena naprava skuša seznaniti z njim.

1. Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, ko je zvočnik Soundbar vklopljen, će želite vklopiti napravo Bluetooth.
2. Na zaslonu zvočnika Soundbar se prikaže »ON-BLUETOOTH POWER«.

• Funkcija je na voljo samo, će je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.)
• Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, će bo na nadzorni plošči zvočnika Soundbar prikazano [BT READY].
• V načinu TV SoundConnect zvočnika Soundbar ni mogoče združiti z drugo napravo Bluetooth.

▶Prekinitev povezave med napravo Bluetooth in napravo Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ko se povezava med napravo Soundbar in napravo Bluetooth prekine, se na sprednjem zaslonu naprave Soundbar prikaže BT DISCONNECTED.

▶Prekinitev povezave med napravo Soundbar in napravo Bluetooth

Pritisnite gumb → (SOURCE) na daljinskem upravljalniku ali gumb (→) na čelni plošči izdelka, da preklopite iz načina BT v drugi način ali izključite zvočnik Soundbar.

- Povezana naprava Bluetooth nekaj časa čaka na odziv naprave Soundbar, nato pa prekine povezavo. (Čas za prekinitev povezave je odvisen od naprave Bluetooth.)

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 5 m.
• Naprava Soundbar se po 25 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s brezžično povezavo kratkega dosega.

- Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če:

• Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar.
• Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;
• Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij.

- Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi.

- Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.

- Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.

- Povezava Bluetooth deluje samo, će je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata.

- Ta brezžična naprava lahko med delovanjem povzroči električne motnje.

UPORABA APLIKACIJE SAMSUNG AUDIO REMOTE

Namestitev aplikacije za daljinsko upravljanje zvoka Samsung Audio Remote

Če želite HW-J470 upravljati s pametno napravo in z aplikacijo Samsung Audio Remote, slednjo prenesite iz trgovine Google Play.

Market search : Samsung Audio Remote

Zagon aplikacije Samsung Audio Remote

Aplikacijo Samsung Audio Remote zaženete tako, da se dotaknete ikone aplikacije na vaši pametni napravi, nato pa sledite navodilom v aplikaciji.

Audio Remo SAMSUNG Audio Remo

- Aplikacijo Samsung Audio Remote podpirajo samo pametne naprave, ki uporabljajo operacijski sistem Android OS 3.0 ali novejši.

TV SOUNDCONNECT

Zvok iz televizorja lahko poslušate prek zvočnika Soundbar, povezanega s Samsungovim televizorjem, ki podpira funkcijo TV SoundConnect.

▶Povezovanje televizorja z zvočnikom Soundbar

TV Povezovanje

TV

1. Vklopite televizor in zvočnik Soundbar.

• Vklopite meni televizorja.
- Na zavihku "Zvok" izberite Nastavitve zvočnikov.
- Možnost "Dodaj novo napravo" nastavite na "Vklopljeno".

1. Pritisnite gumb ( ) na čelni plošči glavne enote ali gumb SOURCE) na daljinskem upravljalniku in izberite način TV.

2. Na televizorju se bo prikazalo sporočilo z vprašanjem, ali želite omogočiti funkcijo TV Sound Connect. Na zaslonu televizorja se prikaže tudi sporočilo »[Samsung] Soundbar«.

3. Z daljinskim upravljalnikom izberite (Da), da zaključite povezovanje televizorja in zvočnika Soundbar.

• Če način zvočnika Soundbar preklopite iz TV na drugi način, se funkcija TV SoundConnect samodejno prekine.
• Če želite povezati zvočnik Soundbar z drugim televizorjem, morate najprej prekiniti obstoječo povezavo.
• Če želite prekiniti trenutno povezavo, pritisnite gumb ▶ II na daljinskem upravljalniku in ga držite 5 sekund. Če želite vzpostaviti povezavo z drugim televizorjem, sledite zgoraj opisanim korakom od 1 do 4.

• Funkcijo TV SoundConnect (SoundShare) podpirajo nekateri Samsungovi televizorji, izdani po letu 2012. Najprej preverite, ali televizor podpira funkcijo TV SoundConnect (SoundShare).
  (Podrobnosti najdete v priročniku televizorja.)
• Če je vaš Samsungov televizor izdan pred letom 2014, preverite nastavitveni meni SoundShare.

- Če je razdalja med televizorjem in zvočnikom Soundbar večja od 5 m, povezava morda ne bo stabilna ali pa se bo zvok prekinjal. Če se to zgodi, premaknite televizor ali zvočnik Soundbar tako, da bosta znotraj območja delovanja, in nato znova vzpostavite povezavo TV SoundConnect.

• Delovni razpon funkcije TV SoundConnect:
-Priporočeni razpon združevanja: Največ 50 cm
-Priporočeno območje delovanja: Največ 5 m

- Gumbi Play (Predvajanje)/Pause (Premor), Next (Naprej), Prev (Nazaj) ne delujejo v načinu TV SoundConnect.

▶Uporaba funkcije Bluetooth POWER On

Funkcija Bluetooth POWER On je na voljo, će je zvočnik Soundbar uspešno povezan s televizorjem, ki podpira povezavo Bluetooth, in je slednja nastavljena s funkcijo TV SoundConnect. Če je možnost Bluetooth POWER On vklopljena, se zvočnik Soundbar vklopi oziroma izklopi vsakič, ko vklopite/izklopite televizor.

1. Povezavo med zvočnikom Soundbar in televizorjem vzpostavite s funkcijo TV SoundConnect.

2. Pritisnite gumba Bluetooth POWER na zvočniku Soundbar in daljinskem upravljalniku. Na zaslonu zvočnika Soundbar se prikaže "ON/OFF-BLUETOOTH POWER".

3. ON-BLUETOOTH POWER: Soundbar se samodejno vklopi in izklopi ob vklopu oziroma izklopu televizorja.

4. OFF-BLUETOOTH POWER: Soundbar se izklopi samo, če izklopite televizor.

- To funkcijo podpirajo samo nekateri modeli televizorjev Samsung, ki so se začeli prodajati leta 2013.

USB

Z zvočnikom Soundbar lahko predvajate glasbene datoteke, shranjene v pomnilniških napravah USB.

1. Povežite USB-napravo z USB-vrati na zadnji strani naprave.

2. Pritisnite gumb ( -na zgodnji plošči glavne enote ali gumb -SOURCE) na daljinskem upravljalniku in izberite način USB.

3. Na zaslonu se prikaže USB.

4. Povezava med zvočnikom Soundbar in napravo USB je vzpostavljena.

5. Če več kot 25 minut ne priključite nobene naprave USB, se sistem izklopi (Samodejni izklop).

Upoštevajte naslednje:

• Če ime datoteke ali mape v napravi USB vsebuje več kot 10 znakov, se ime ne prikaže na zaslonu zvočnika Soundbar.
• Ta izdelek morda ni združljiv z določenimi vrstami pomnilniških medijev USB.
• Podprta sta datotečna sistema FAT16 in FAT32. -Datotečni sistem NTFS ni podprt.

• Napravo USB priključite neposredno v vrata USB izdelka. V nasprotnem primeru lahko pride do težav z združljivostjo naprave USB.

• Z napravo ne uporabljajte večrežnega čitalnika kartic za priključitev več pomnilniških naprav. To lahko privede do nepravilnega delovanja.

• Protokoli PTP za digitalne fotoaparate niso podprti.
• Naprave USB ne odstranjujte med prenašanjem datotek.
• Glasbenih datotek (MP3, WMA) s komercialnih spletnih mest, ki so zaščitene z upravljanjem digitalnih pravic (DRM), ni mogoče predvajati.
  • Zunanji trdi diski niso podprti.
  • Mobilni telefoni niso podprti.
• Seznam združljivosti:

Oblika zapisa	Kodek	Hitrost Vzorčenja	Bitna hitrost
*.mp3	MPEG 1 Layer2	16KHz ~ 48KHz	80kbps~320kbps
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2,5 Layer3
*.wma	Wave_Format_MSAudio1		56kbps~128kbps
	Wave_Format_MSAudio2
*.aac	AAC	16KHz ~ 96KHz 16KHz - 96KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48KHz 16KHz - 48kbs	48kbps~320kbps
	AAC-LC 128kbps-192kbps
	HE-AAC 24KHz ~ 96KHz 48kbps-64kbps
*.wav	-	16KHz ~ 48KHz do 3000 kb/s
*.ogg	OGG 1.1.0 50kbps-500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz do 3000 kb/s

POSODOBITEV PROGRAMSKE OPREME

Družba Samsung lahko v prihodnosti pripravi posodobitve za vdelano programsko opremo brezžičnega zvočnika Soundbar.

Če je posodobitev na voljo, lahko vdelano programsko opremo posodobite, tako da v vrata USB zvočnika Soundbar priključite pomnilnik USB s posodobitvijo vdelane programske opreme.

Če je datotek za posodobitev več, morate v napravo USB naložiti vsako posebej in posodobitev izvesti postopoma, z vsako datoteko posebej.

Za več informacij o prenosu datotek za posodobitev obiščite spletno stran Samsung.com ali se obrnite na Samsungov klicni center.

- Posodabljanje vdelane programske opreme zvočnika Soundbar morda ne bo pravilno delovalo, če so v pomnilniku USB shranjene zvočne datoteke, ki jih izdelek podpira.

- Ne izklopite napajanja in ne odstranite pomnilnika USB, dokler se posodabljanje ne konča. Glavna enota se bo po koncu posodobitve vdelane programske opreme samodejno izklopila.

- Po ponastavitvi so vse nastavitve ponastavljene na privzete tovarniške vrednosti. Priporočamo, da si nastavitve zapišete, da jih boste po posodobitvi lažje obnovili.

Upoštevajte, da posodabljanje vdelane programske opreme ponastavi tudi povezavo z nizkotonskim zvočnikom. Če se povezava z nizkotonskim zvočnikom po ponastavitvi ne vzpostavi samodejno, glejte 14 stran. Če ne uspete posodobiti vdelane programske opreme, priporočamo, da formatirate USB-napravo v datotečni sistem FAT16 in poskusite znova.

- Po koncu posodabljanja programske opreme izklopite izdelek, nato pa pritisnite gumb (▶II) na daljinskem upravljalniku in ga držite najmanj 5 sekund. Na zaslonu se prikaže napis "INIT" in enota se izklopi. Posodabljanje je končano.

- USB-pogona ne formatirajte v formatu NTFS. Soundbar ne podpira datotečnega sistema NTFS.

- Naprava ne podpira nekaterih pomnilniških naprav USB nekaterih izdelovalcev.

ODPRAVLJANJE TEŽAV

Preden se obrnete na servis, preverite naslednje.

Naprava se ne vključi.
• Ali je napajalni kabel vključen v električno vtičnico?	→ Priključite napajalni kabel v vtičnico.

Funkcija ne deluje, če pritisnem gumb.
• Ali je v zraku statična elektrika?	→ lzklopite napajalni kabel in ga ponovno vklopite.

Ni zvoka.
Ali je funkcija za izklop zvoka vklopljena?Ali je glasnost nastavljena na minimum?	→ Pritisnite gumb (Izklop zvoka), da prekličete funkcijo izklopa zvoka.→ Povečajte glasnost z gumbom.

Daljinski upravljalnik ne deluje.
Ali so baterije prazne?Ali je razdalja med daljinskim upravljalnikom in glavno enoto prevelika?	→ Namestite nove baterije.→ Približajte se enoti.

Funkcija TV SoundConnect (TV-seznanjanje) ni uspela.
Ali vaš televizor podpira funkcijo TV SoundConnect?Ali je različica vdelane programske opreme vašega televizorja najnovejša?Ali pri povezavi pride do napake?Ponastavite NAČIN TV in znova vzpostavite povezavo.	→ TV SoundConnect podpirajo nekateri televizorji Samsung, ki so se začeli prodajati po letu 2012. Preverite, ali vaš televizor podpira funkcijo TV SoundConnect.→ Posodobite televizor z najnovejšo vdelano programsko opremo.→ Obrnite se na Samsungov klicni center.→ Pritisnite in za 5 sekund zadržite gumpda ponastavite povezavo TV SoundConnect.

Rdeča lučka LED na nizkotonskem zvočniku utripa in nizkotonski zvočnik ne predvaja zvoka.
• Nizkotonski zvočnik morda ni povezan z glavno enoto izdelka.	→ Znova vzpostavite povezavo z nizkotonskim zvočnikom. (Glejte 14 stran.)

Nizkotonski zvočnik opazno brni in vibrira.
• Prilagodite jakost nizkotonskega zvočnika.	→ Pritisnite gumb WOOFER (NIZKOTONSKI ZVOČNIK) na daljinskem upravljalniku in prilagodite glasnost zvoka nizkotonskega zvočnika (v območju od SW-12 do SW+6. Glejte 9. stran.).

DODATEK

TEHNIČNE LASTNOSTI

Ime modela	HW-J470
SPLOŠNO	USB 5 V / 0,5 A
	Teža	Glavna enota 1,6 kg
		Nizkotonski zvočnik 4,6 kg
		Prostorski zvočnik 0,31 kg
		Zadnji (prostorski) AMP (SWA-7000S)	0,74 kg
	Mere (Š x V x G)	Glavna enota 957,5 x 59,5 x 66,5 mm
		Nizkotonski zvočnik 179 x 361 x 299,5 mm
		Prostorski zvočnik 95 x 116,4 x 74 mm
		Zadnji (prostorski) AMP (SWA-7000S)	50,0 x 200,0 x 132 mm
	Območje obratovalne temperature +5 °C do +35 °C
	Območje obratovalne vlažnosti 10 % do 75 %
AMPLIFIER	Nazivna izhodna moč	Glavna enota	80 W/2 kanala, 3 Ohme, skupne harmonične motnje = 10 %, 1 kHz
		Nizkotonski zvočnik 140W,	3 OHM, THD = 10%, 100Hz
		Zadnji(SWA-7000S)	80 W/2 kanala, 3 Ohme, skupne harmonične motnje = 10 %, 1 kHz
	Razmerje signal/šum (analogni vhod) 65 dB
	Ločevanje (1kHz) 65 dB

* Razmerje signal/šum, motnja, ločevanje in uporabna občutljivost na osnovi merjenja z uporabo smernic AES (Audio Engineering Society).
* Nominalni tehnični podatki

- Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez vnaprejšnjega bvestila.

-Podatki teže in dimenzije so približni podatki.

-Podatki o napajanju in porabi energije so na nalepki na izdelku.

※ Obvestilo o odprtokodnih licencah

• Podrobne informacije o odprtokodnih programih, ki jih uporablja izdelek, najdete na naslovu: http://opensource.samsung.com
• Če želite poslati povpraševanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-pošto ([e-mail]).

Podjetje Samsung Electronics izjavlja, da je ta oprema v skladu z bistvenimi zahtevami in drugimi pomembnimi določili Direktive 1999/5/ES.

Uradno izjavo o skladnosti lahko najdete na http://www.samsung.com. Pojdite na Support (Podpora) > Search Product Support (Poišči podporo za izdelek) in vnesite ime modela.

Z vprašanji ali pripombami glede izdelkov Samsung se obrnite na center za pomoč strankam SAMSUNG.

Area Contact Centre 📞 Web Site
■Europe
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(^0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support

Area Contact Centre 📞 Web Site
LUXEMBURG	261 03 710	www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z ločenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju.

Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka (odpadna električna & elektronska oprema)

(velja za države z ločenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov.

Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Εγχειρίδιο χρήσης

Wireless Audio - Soundbar

Bežični subwoofer/SWA-7000S bežični modul

Mere predostrožnosti za instaliranje

Bežični subwoofer/bežični modul SWA-7000S

Samsungov bežični modul radi bez kabela koji se protežu od glavne jedinice do subwoofera/SWA-7000S. Umjesto toga, subwoofer/SWA-7000S povezuje se na kompaktni bežični modul koji komunicira s glavnom jedinicom.

Kabel za napajanje: 3EA
