РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWJ470 SAMSUNG

ХАРАКТЕРИСТИКИ TV SoundConnect Чрез TV SoundConnect можете да слушате аудио от телевизора на вашия Soundbar чрез Bluetooth връзка, както и да управлявате звука. HDMI HDMI предава едновременно сигнали за видео и аудио, и осигурява по-ясна картина. Устройството е снабдено и с функцията ARC, която ви позволява да слушате звук от телевизора през Soundbar чрез HDMI кабел. Тази функция е налична, само ако свържете устройството с ARC съвместим

Безжичен събуфер/безжичен модул SWA-7000S Безжичният модул на Samsung работи без кабели между главното устройство и събуфера/SWA-7000S. Вместо това, събуферът/SWA-7000S се свързва с компактен безжичен модул, които комуникира с главното устройство. Многофункционално дистанционно управление Можете да използвате предоставеното дистанционно управление, за да управлявате редица операции с едно просто натискане на бутон. Поддръжка на USB хост Може да свързвате и изпълнявате файлове от външно USB устройство за съхранение като MP3 плейъри, USB флаш памети и т.н. с функцията USB HOST на Soundbar. Функция Bluetooth Може да свържете Bluetooth устройство към Soundbar и да се радвате на музика с високо качество на звука, всичко без кабели! Използване на приложението Samsung Audio Remote За да управлявате продукта от вашето смарт устройство чрез приложението Samsung Audio Remote, изтеглете приложението Samsung Audio Remote, като получите достъп до него от магазина Google Play.

Произведено по лиценз на Dolby Laboratories. Dolby и символът двойно-D са запазени марки на Dolby Laboratories. За DTS патенти вж. http://patents.dts.com. Произведено по лиценз на DTS Licensing Limited. DTS, символът и DTS заедно със символа са регистрирани търговски марки, а DTS 2.0 Channel е търговска марка на DTS, Inc. © DTS, Inc. Всички права запазени. Термините HDMI и HDMI High-Denition Multimedia Interface, както и логото HDMI са търговски марки или регистрирани търговски марки на HDMI Licensing LLC в САЩ и други страни.2

BUL ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ МЕРКИ ЗА БЕЗОПАСНОСТ ЗА ДА НАМАЛИТЕ РИСКА ОТ ТОКОВ УДАР, НЕ СВАЛЯЙТЕ КАПАКА (ИЛИ ЗАДНИЯ КАПАК). ВЪТРЕ НЯМА ЧАСТИ, ПРЕДНАЗНАЧЕНИ ЗА ОБСЛУЖВАНЕ ОТ ПОТРЕБИТЕЛЯ. ЗА СЕРВИЗНО ОБСЛУЖВАНЕ СЕ ОБРЪЩАЙТЕ КЪМ КВАЛИФИЦИРАН СЕРВИЗЕН ПЕРСОНАЛ. РИСК ОТ ТОКОВ УДАР ДА НЕ СЕ ОТВАРЯТози символ указва наличието на опасно напрежение във вътрешността на блока, което може да предизвика токов удар.Този символ се използва, за да насочи вниманието Ви към важни указания за управлението и поддръжката на продукта. ПРЕДУПРЕЖДЕНИЕ : За да намалите риска от пожар или електрически шок, не излагайте апаратурата на дъжд или влага.ВНИМАНИЕ : ЗА ДА ИЗБЕГНЕТЕ ТОКОВ УДАР, ПОСТАВЕТЕ ЩЕПСЕЛА В ПОДХОДЯЩ КОНТАКТ, КАТО ГО ВКЛЮЧИТЕ ДОКРАЙ.• Апаратурата трябва винаги да бъде свързана към променливотоков източник на захранване със защитна заземителна връзка.• За да изключите прибора от захранването, издърпайте щепсела от контакта. Поради тази причина, контактът трябва да бъде удобен.ВНИМАНИЕ• Апаратът не бива да бъде излаган на капене или пръски. Не поставяйте предмети, пълни с течности, напр. вази, върху уреда. • За да изключите напълно уреда, трябва да извадите щепсела на захранващия кабел от контакта. Следователно щепселът на захранващия кабел трябва да бъде лесно достъпен по всяко време.4 ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

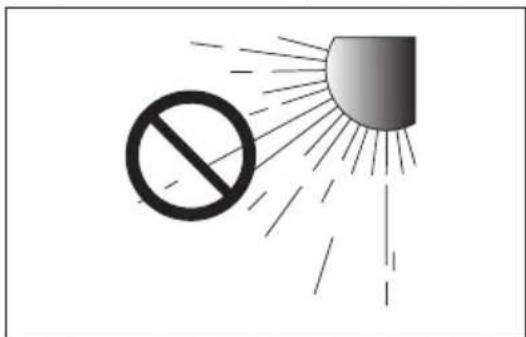

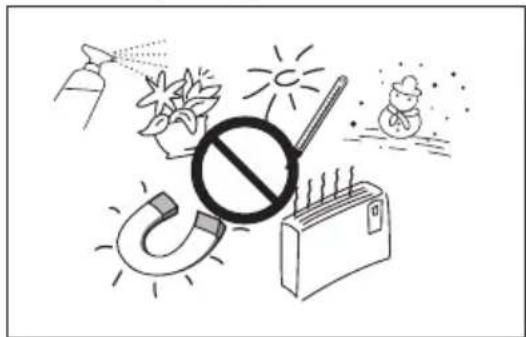

ПРЕДПАЗНИ МЕРКИ Погрижете се променливото електрозахранване във вашия дом да съответства на идентификационния стикер, който е поставен на гърба на вашия продукт. Инсталирайте своя продукт хоризонтално, върху подходяща основа (мебел), с достатъчно място около него за вентилация 7~10 см. Внимавайте да не бъдат покрити вентилационните отвори. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Устройството е предназначено за непрекъсната употреба. За да изключите напълно устройството, извадете адаптера за променлив ток от стенния контакт. Извадете щепсела на устройството от контакта, ако възнамерявате да не го използвате дълъг период от време. 99.1mm 99.1mm

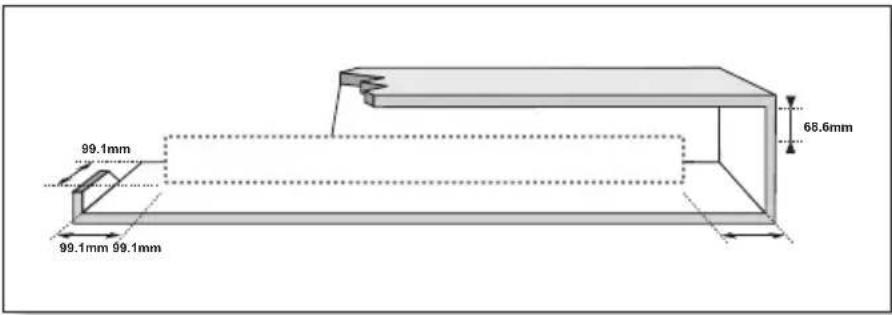

99.1mm По време на гръмотевични бури изваждайте щепсела на електрозахранването от контакта. Пикове на напрежение, дължащи се на мълнии, могат да повредят уреда. Пазете уреда от влага (напр. вази) и прекомерна топлина (напр. камина), или оборудване, което създава силни магнитни или електрически полета. Извадете щепсела от контакта на електрозахранването. Продуктът не е предназначен за промишлена употреба. Използвайте този продукт само за лично ползване. Ако продуктът или дискът са били съхранявани на студено, възможно е да се образува конденз. Ако транспортирате уреда през зимата, изчакайте приблизително 2 часа докато уредът достигне стайна температура, преди да го използвате. Не излагайте уреда на пряка слънчева светлина или други източници на топлина. Това може да доведе до прегряване и неизправност на уреда. Батериите, които се използват в този продукт, съдържат химикали, които са вредни за околната среда. Не изхвърляйте батериите с общите домакински отпадъци. Предупреждение, че батериите (комплектът батерии или поставените батерии) не трябва да се излагат на прекомерна топлина като слънчева светлина, огън или подобни топлинни източници. Не създавайте късо напрежение, не разглобявайте и не прегрявайте батериите. Ако батериите не се сменят правилно, има опасност от експлозия. Заменяйте само със същия или еквивалентен тип.4

● Цифрите и илюстрациите в това ръководство за потребителя са предоставени само за справка и могат да се различават от действителния изглед на изделието. ● же да се начисли такса за администриране, ако:(a) е извикан техник по ваше настояване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя)(b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя). ● Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е било работа или посещение вкъщи. 2 ХАРАКТЕРИСТИКИ 2 Характеристики 3 информация за безопасност 6 Какво е включено 7 ОПИСАНИЯ 7 Горен/Преден Панел 8 Заден Панел 9 дистанционно управление 11 МОНТИРАНЕ 11 Инсталиране на стената конзола 11 Предпазни мерки за инсталацията 12 Монтиране на конзолата без справка с ръководството за инсталиране на стена 13 Сваляне на Soundbar от стенната

14 СВЪРЗВАНИЯ 14 Свързване на събуфера и SWA-7000S с главното устройство 15 Свързване на съраунд високоговорителите 16 Свързване на външно устройство с HDMI кабел 17 Свързване на външно устройство с Аудио (аналогов) кабел или Оптичен (цифров) кабел 18 ФУНКЦИИ 18 Входен режим 18 ARC (HDMI OUT) 19 Bluetooth 21 ИЗПОЛЗВАНЕ НА ПРИЛОЖЕНИЕТО

КАКВО Е ВКЛЮЧЕНО ПРЕДИ ДА ПРОЧЕТЕТЕ РЪКОВОДСТВОТО ЗА ПОТРЕБИТЕЛЯ Имайте предвид следните условия преди да прочетете това ръководство за потребителя. + Икони, които ще бъдат използвани в ръководството Икона Условие Определение

Показва ситуация, при която дадена функция не работи или настройките могат да бъдат отменени.

Това включва съвети или инструкции на страницата, която помага на всяка функция да работи. + Инструкции за безопасност и отстраняване на неизправности

1) Уверете се, че сте запознати с инструкциите за безопасност, преди използването на този продукт.

2) Ако възникне проблем, проверете в Отстраняване на неизправности. (Вж. стр. 25)

Проверете за приложените аксесоари, показани по-долу. Дистанционно управление / Литиева батерия (3V : CR2032) Захранващ Кабел: 3EA DC Aдаптер Оптичен кабел (Стенна конзола Л: 1EA) (Стенна конзола Д: 1EA) USB Кабел Ръководство за потребителя Конзола за монтиране на стена Винт-държач1: 2EA Винт-държач2: 2EA Ръководство за стенна конзола ● Външният вид на аксесоарите може леко да се различава от илюстрациите по-горе. ● Използвайте специалния USB кабел за свързване на външни USB устройства към уреда. + Компоненти на високоговорителите

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω ID SETLR Съраунд високоговорител: 2EA

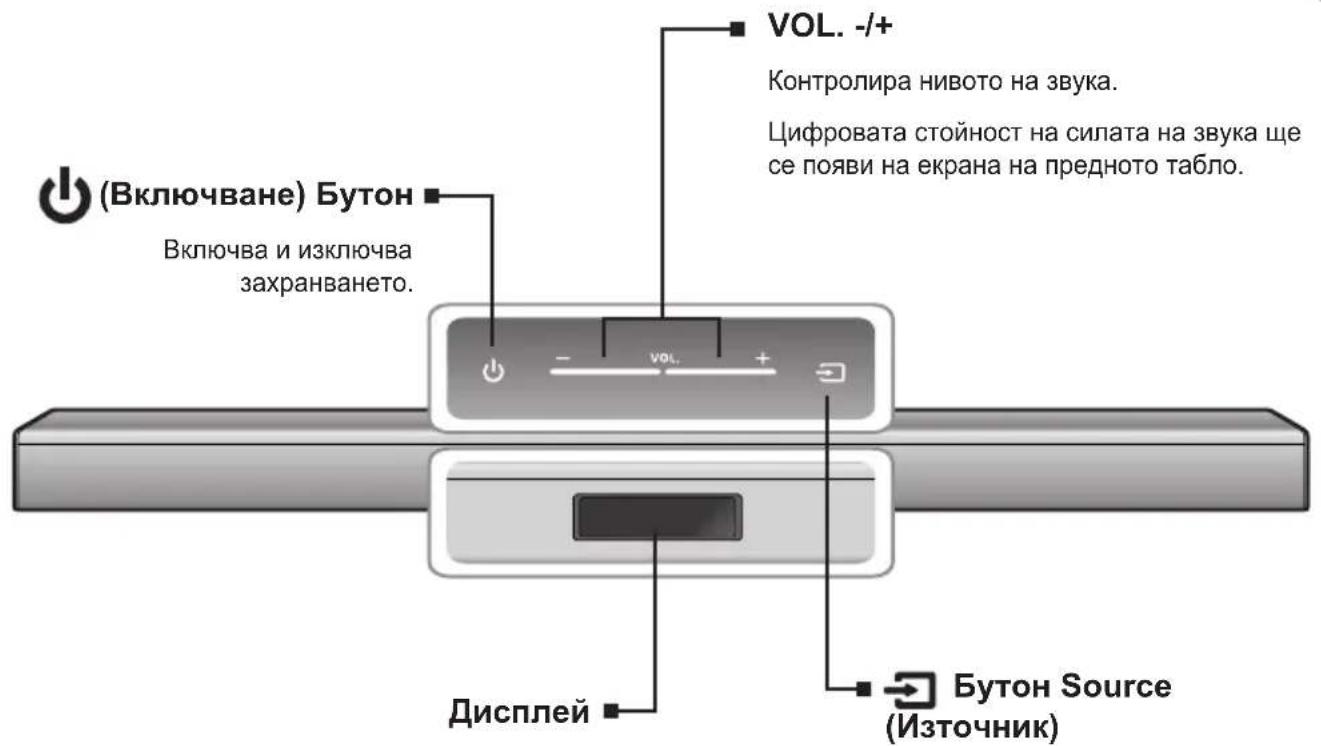

ГОРЕН/ПРЕДЕН ПАНЕЛ (Включване) Бутон Включва и изключва захранването. VOL. -/+ Контролира нивото на звука.Цифровата стойност на силата на звука ще се появи на екрана на предното табло. Показва текущия режим. ● Ако няма въвеждане от продукта или дистанционното управление за 25 секунди, дисплеят автоматично се затъмнява. Бутон Source

Избира между D.IN, AUX, HDMI, BT, TV, USB вход. ● Когато устройството е включено, при натискане на бутона (

) (Източник) за повече от 3 секунди бутонът се настройва да действа като бутон (Изкл. на звука). За да отмените настройката на бутона (Изкл. на звука), натиснете бутона (

(Източник) отново за повече от 3 секунди. ● Когато включите захранването на това устройство, ще има забавяне от 4 до 5 секунди, преди да може да се възпроизвежда звук. ● Ако искате да се радвате на звук само от Soundbar, трябва да изключите високоговорителите в менюто Audio Setup (Настройка на аудио) на телевизора. Направете справка с ръководството за потребителя на вашия телевизор.8

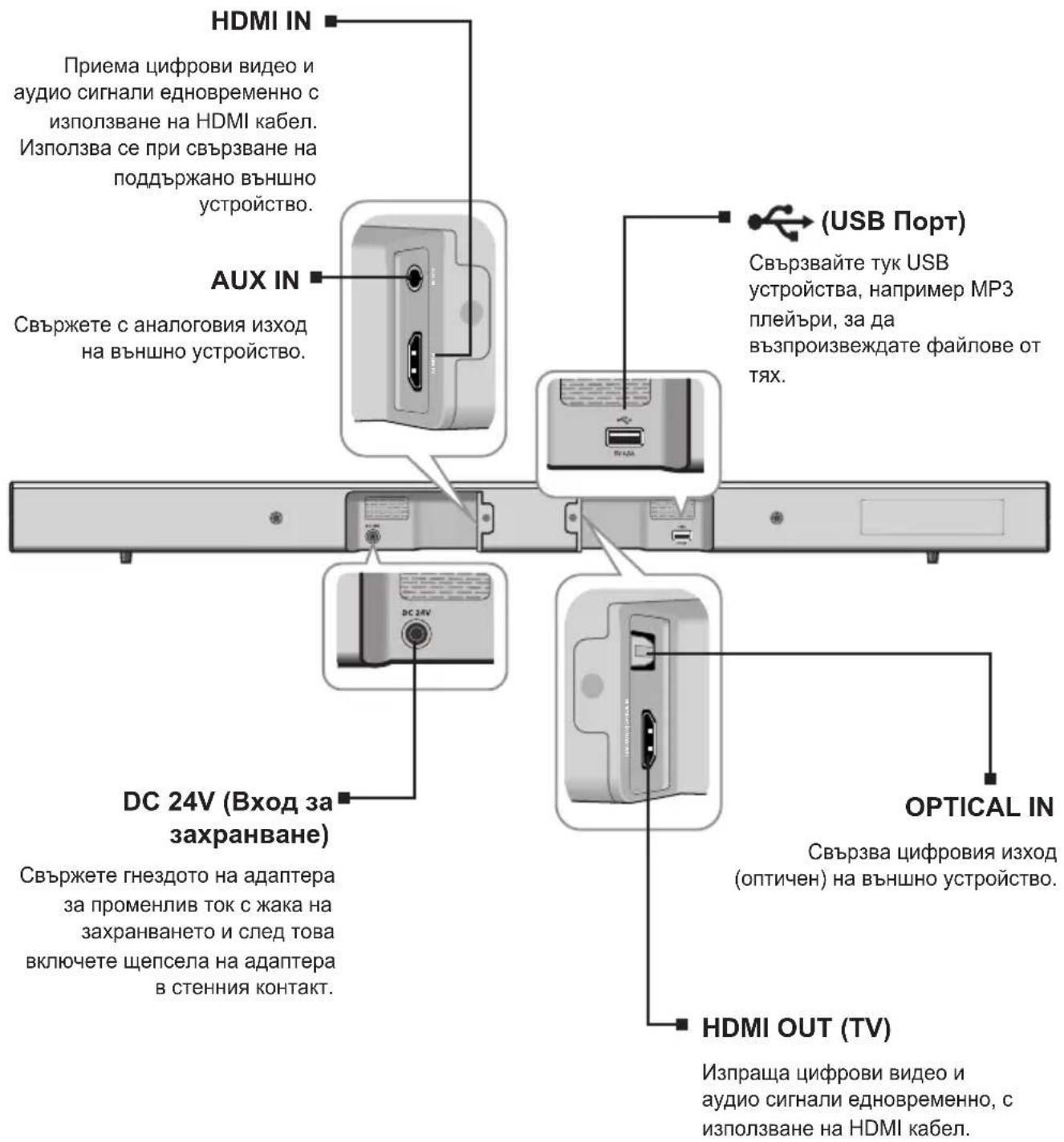

DC 24V (Вход за захранване) Свържете гнездото на адаптера за променлив ток с жака на захранването и след това включете щепсела на адаптера в стенния контакт. (USB Порт) Свързвайте тук USB устройства, например MP3 плейъри, за да възпроизвеждате файлове от

HDMI OUT (TV) Изпраща цифрови видео и аудио сигнали едновременно, с използване на HDMI кабел. OPTICAL IN Свързва цифровия изход (оптичен) на външно устройство. HDMI IN Приема цифрови видео и аудио сигнали едновременно с използване на HDMI кабел. Използва се при свързване на поддържано външно устройство. AUX IN Свържете с аналоговия изход на външно устройство. ● При изваждането на захранващия кабел на адаптера за променлив ток от контакта на стената, дръжте щепсела. Не дърпайте кабела. ● Не свързвайте това устройство или други компоненти към AC контакт, преди да завършите всички свързвания между компонентите.8

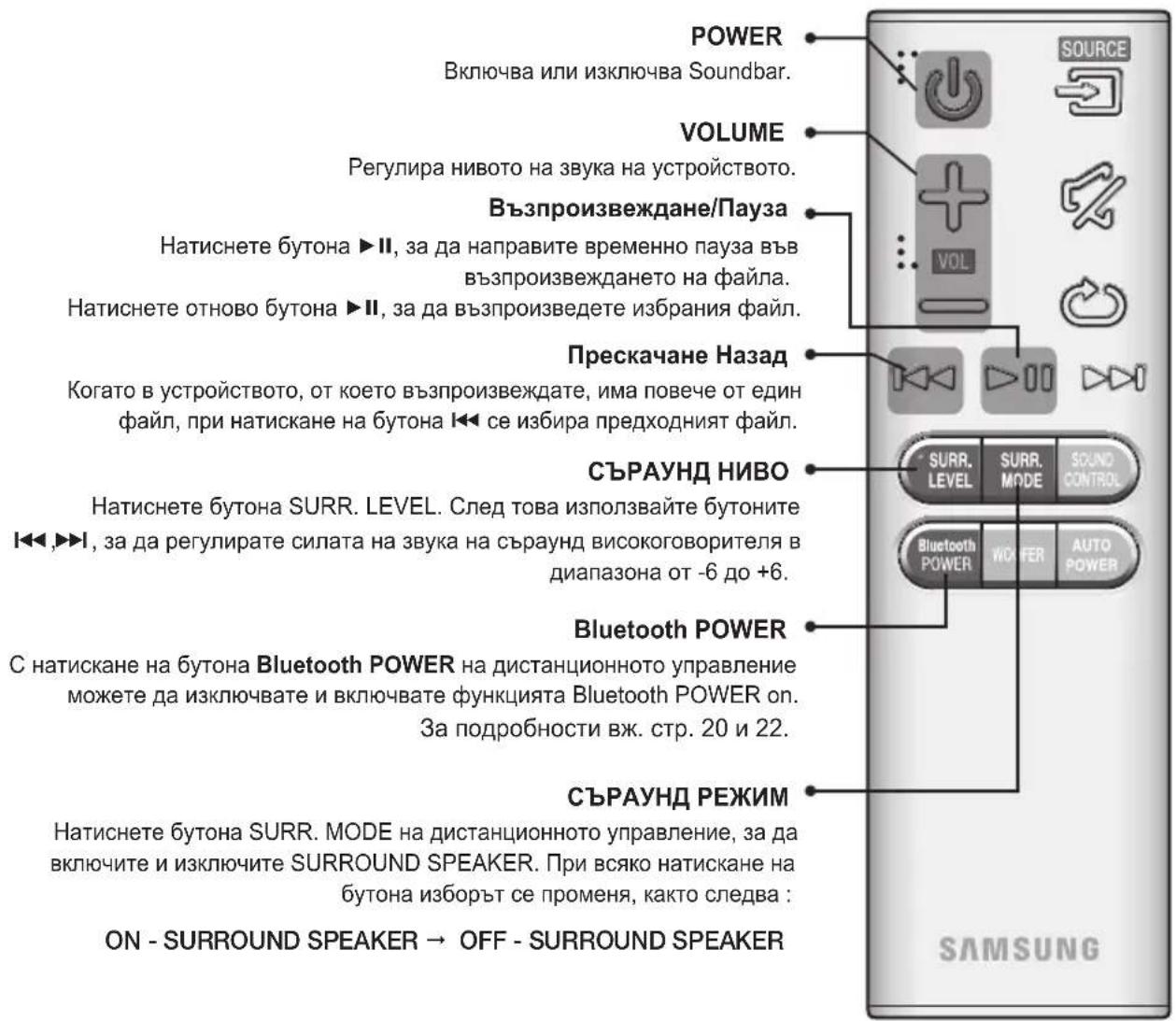

BUL ДИСТАНЦИОННО УПРАВЛЕНИЕ ДИСТАНЦИОННО УПРАВЛЕНИЕ БУТОНИ И ФУНКЦИИ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ REPEATМожете да зададете функцията REPEAT (ПОВТАРЯНЕ) по време на възпроизвеждане от USB устройство.OFF-REPEAT : Отменя повторението на възпроизвеждане.TRACK-REPEAT : Непрекъснато изпълнение на запис.ALL-REPEAT : Непрекъснато изпълнение на всички записи.RANDOM-REPEAT : Възпроизвежда песните в произволен ред. (Вече изпълнена песен може да бъде изпълнена отново.) MUTE Можете да намалите силата на звука до 0 с натискане на един бутон. Натиснете отново, за да възстановите звука до предишното на сила на звука.SOURCEНатиснете, за да изберете източник, свързан със Soundbar. Пропускане НапредКогато в устройството, от което възпроизвеждате, има повече от един файл, при натискане на бутона ] се избира следващият файл.SOUND CONTROL (УПРАВЛЕНИЕ НА ЗВУКА) Натиснете, за да изберете TREBLE (ВИСОКИ), BASS (НИСКИ) или AUDIO SYNC (АУДИО СИНХР.). След това използвайте бутонrje

, за да регулирате силата на високите и ниските честоти в диапазона от -6 до +6. Ако Soundbar е свързано с цифров телевизор и видеото не изглежда синхронизирано с аудиото, натиснете бутона SOUND CONTROL (УПРАВЛЕНИЕ НА ЗВУКА) за синхронизиране на видеото с аудиото. Използвайте бутоните

, за да зададете забавяне на аудиото между 0 и 300 мс. В режимите USB и BT е възможно функцията Audio Sync (Аудио синхр.) да не работи. Натиснете и задръжте бутона SOUND CONTROL (УПРАВЛЕНИЕ НА ЗВУКА) за 5 секунди, за да нулирате звука за всяка честотна лента. Могат да се избират 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz и 10KHz и всяка опция да се регулира на стойности между -6 и +6. ● Soundbar е фирмено име на Samsung. ● Работа с телевизора чрез дистанционното управление.AUTO POWER Връзка за автоматично включване: Синхронизира Soundbar със свързан оптичен източник чрез оптично гнездо така, че да се включва автоматично, когато включвате телевизора си.(Auto Power Link (Връзка за автоматично включване): По подразбиране ИЗКЛ., ВКЛ. – Anynet+/ ИЗКЛ. – POWER LINK или ИЗКЛ. – Anynet/ ВКЛ. – POWER LINK).Функцията Anynet+ ви позволява да управлявате Soundbar с дистанционното управление на съвместим с Anynet+ телевизор Samsung.Soundbar трябва да е свързан с телевизора чрез HDMI кабел.

• Anynet+: Натиснете бутона AUTO POWER , за да включите или изключите функцията Anynet+.WOOFER (УФЪР) Можете да управлявате силата на звука на буфера. Натиснете бутона на събуфера и после натиснете бутоните

за да увеличите или намалите силата на звука на събуфера. Можете да изберете SW (-12, -6,-5,-4,-3,-2, -1,0,+1,+2,+3,+4,+5,+6).10 ДИСТАНЦИОННО УПРАВЛЕНИЕ

VOLUME Регулира нивото на звука на устройството. POWER Включва или изключва Soundbar. СЪРАУНД НИВО Натиснете бутона SURR. LEVEL. След това използвайте бутоните

, за да регулирате силата на звука на съраунд високоговорителя в диапазона от -6 до +6. Възпроизвеждане/Пауза Натиснете бутона +#, за да направите временно пауза във възпроизвеждането на файла. Натиснете отново бутона +#, за да възпроизведете избрания файл. Прескачане Назад Когато в устройството, от което възпроизвеждате, има повече от един файл, при натискане на бутона [ се избира предходният файл. + Поставяне на батериите в дистанционното управление

1. С подходяща монета завъртете

капачето на батериите на дистанционното управление по посока, обратна на часовниковата стрелка, за да го извадите, както е показано на фигурата по-горе.

2. Поставете литиева батерия 3 V.

Положителният полюс (+) трябва да бъде насочен нагоре при поставянето на батерията. Поставете капачето на батерията и подравнете обозначенията '' едно до друго, както е показано на фигурата по-горе.

3. С подходяща монета

завъртете капачето на батериите на дистанционното управление по посока на часовниковата стрелка докрай, за да го фиксирате на мястото му. СЪРАУНД РЕЖИМ Натиснете бутона SURR. MODE на дистанционното управление, за да включите и изключите SURROUND SPEAKER. При всяко натискане на бутона изборът се променя, както следва : ON - SURROUND SPEAKER OFF - SURROUND SPEAKER Bluetooth POWER С натискане на бутона Bluetooth POWER на дистанционното управление можете да изключвате и включвате функцията Bluetooth POWER on. За подробности вж. стр. 20 и 22.10

ИНСТАЛИРАНЕ НА СТЕНАТА КОНЗОЛА Може да използвате стенната конзола, за да монтирате на стена. Предпазни мерки за инсталацията ● Монтирайте само на вертикална стена. ● За мястото избягвайте висока температура или влажност или стена, която не може да поддържа теглото на телевизора. ● Проверете здравината на стената. Ако стената не е достатъчно здрава да поддържа уреда, подсилете стенат или монтирайте уреда на друга стена, която може да поддържа теглото му. ● Закупете и използвайте фиксиращи винтове или анкери, подходящи за типа стена, който имате (гипсокартон, железни плоскости, дърво, и т.н.). Ако е възможно, фиксирайте държащите винтове в стенните греди. ● Закупете винтове за стенна конзола според типа и дебелината на стената, на която ще монтирате Soundbar. - Диаметър: M5 - Дължина: Препоръчва се дължина 35 мм или повече ● Свържете кабелите от устройството с външните устройства, преди да го монтирате за стената. ● Уверете се, че сте изключили захранването на уреда преди инсталиране. В противен случай има опасност от токов удар.5 см или повече1. Сложете на стената шаблона за инсталиране.• Шаблонът за инсталиране трябва да е хоризонтален.• Инсталирайте на поне 5 см под телевизора, ако телевизорът е монтиран на стената.

2. Маркирайте местата, където винтовете трябва да пробият стената, и махнете шаблона за инсталиране. След

това пробийте отвори за винтовете, като използвате дрелка с подходящ размер.12

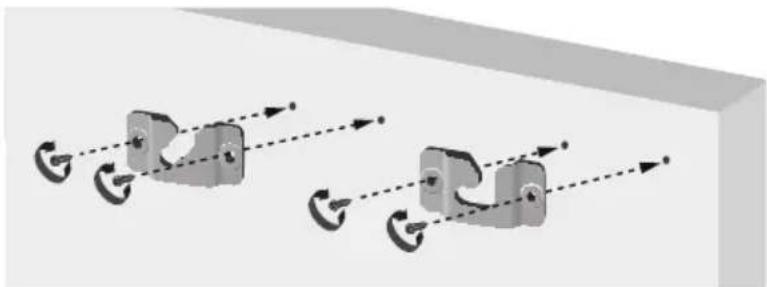

3. Закрепете стенните конзоли и винтовете в маркираните места.

• Лявата и дясната конзола са с различна форма. Уверете се, че сте ги позиционирали правилно. Монтиране на Soundbar на стена

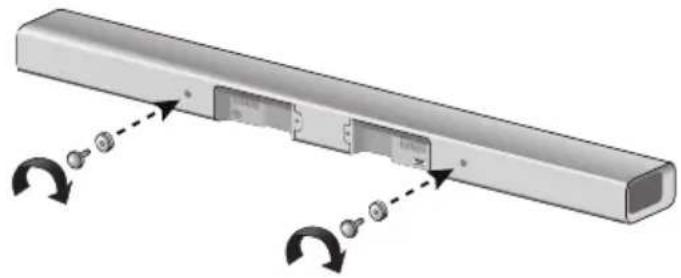

4. Завийте здраво винтовете-държачи (2 бр.) в отворите за винтове на гърба на корпуса на Soundbar, по

един отляво и отдясно.

5. Вкарайте винтовете-държачи на гърба на Soundbar в жлебовете на стенните конзоли. За безопасно

инсталиране непременно натиснете винтовете-държачи докрай в жлебовете. МОНТИРАНЕ НА КОНЗОЛАТА БЕЗ СПРАВКА С РЪКОВОДСТВОТО ЗА ИНСТАЛИРАНЕ НА СТЕНА 5 см или повече5 см или повече 16 см 17,5 см Минимум 32,8 ~ 33,5 см12

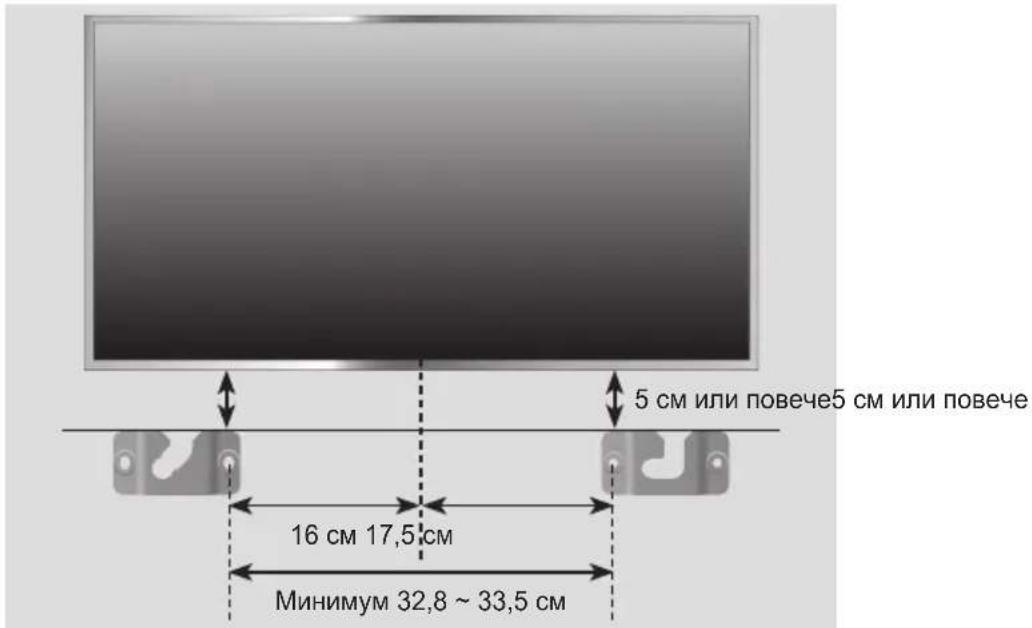

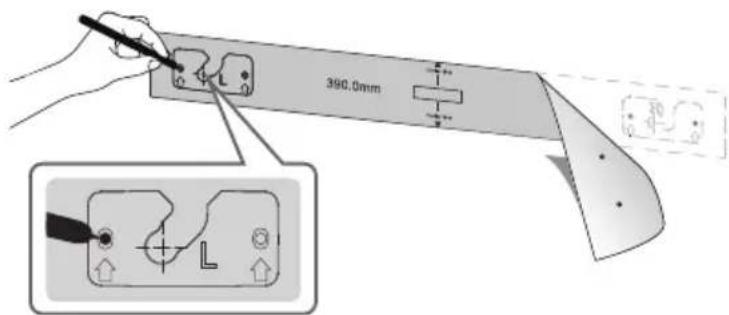

1. Поставете Wall Mount L на желаната стенна повърхност, паралелно на пода, както е показано на

предишната страница. Маркирайте местоположението на отворите за винтове на стената. Пробийте отворите за винтове в маркираните места.

2. Подравнете отворите за винтове на лявата конзола с отворите за винтове на стената и след това завийте

един от винтовете в десния край. Затегнете винта, докато се фиксира здраво в стената.

3. Поставете Wall Mount R на желаната стенна повърхност и подравнена с Wall Mount L ,както е показано на

предишната страница. Маркирайте местоположението на отворите за винтове на стената. Пробийте отворите за винтове в маркираните места.

4. Подравнете отворите за винтове на дясната конзола с отворите за винтове на стената и след това завийте

един от винтовете в десния край. Затегнете винта, докато се фиксира здраво в стената.

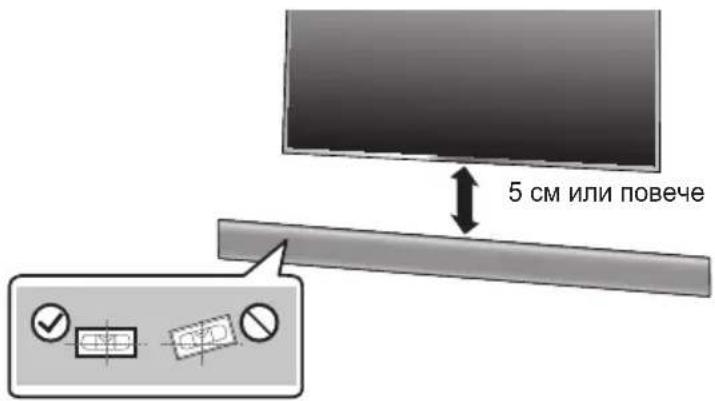

• Ако монтирате стенните конзоли под телевизора внимавайте да ги позиционирате 5 см или повече под телевизора и да ги подравните с центъра на телевизора, както е показано на предишната страница.

5. Поставете винтове в оставащите отвори и ги затегнете.

СВАЛЯНЕ НА SOUNDBAR ОТ СТЕННАТА КОНЗОЛА

1. Издърпайте Soundbar нагоре, както е показано на фигурата, за да го отделите от стенната конзола.

Сваляне на Soundbar от стенната

● Не се провисвайте на монтирания уред и го пазете от удари. ● Подсигурете тялото здраво към стената, за да не падне. В противен случай може да възникне телесна повреда или повреда на уреда. ● Когато уредът се инсталира на стената, уверете се, че децата няма да дърпат съединителните кабели. ● За оптимална работа при монтиране на стена, инсталирайте системата високоговорители на поне 5 под телевизора, ако телевизорът е монтиран на стената. ● За ваша безопасност, ако не монтирате уреда на стена, монтирайте го на здрава, равна повърхност, където няма вероятност да падне.14

● Не свързвайте захранващия кабел на този продукт или на вашия телевизор към контакт, докато не са завършени свързванията на всички компоненти. ● Преди да премествате или инсталирате този уред, трябва непременно да изключите захранването и да извадите щепсела от контакта. СВЪРЗВАНЕ НА СЪБУФЕРА И SWA- 7000S С ГЛАВНОТО УСТРОЙСТВО СВЪРЗВАНЕ НА СЪБУФЕРА И SWA-7000S АВТОМАТИЧНО ИД на свързване на безжичния модул SWA-7000S и събуфера са фабрично зададени. Събуферът и SWA-7000S трябва да се свържат (безжично) с главното устройство автоматично, когато включите главното устройство, събуфера и SWA-7000s.

• Когато себуферът и SWA-7000S са напълно свързани, сините светодиодни индикатори за връзка на събуфера и SWA-7000S спират да мигат. СВЪРЗВАНЕ НА СЪБУФЕРА И SWA-7000S РЪЧНО Ако сините светодиодни индикатори не спрат да мигат, когато главното устройство, събуферът и SWA-7000S са включени, нулирайте техните ИД на свързване, като следвате процедурата по-долу.

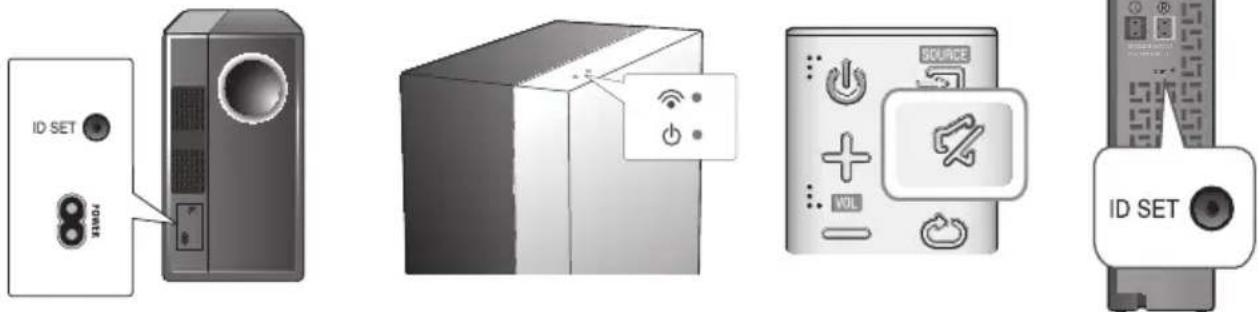

1. Включете захранващия кабел на главното устройство, събуфера и SWA-7000S в AC контакт.

2. Натиснете бутона ID SET отзад на събуфера и SWA-7000S с малък остър предмет за 5 секунди.

• Индикаторът STANDBY се изключва и индикаторът LINK (синият светодиод) бързо мига.

3. Докато главното устройство е изключено (режим ГОТОВНОСТ), натиснете и задръжте бутона (Изкл. на

звука) на дистанционното управление за 5 секунди.

4. Съобщението ID SET ще се появи на дисплея на Soundbar.

5. За да финализирате връзката, включете захранването на главното устройство, докато мига синият светодиод

на събуфера и SWA-7000S.

• Главното устройство, събуфера и SWA-7000S сега трябва да са свързани.

• Индикаторите за връзка (сини светодиоди) на събуфера и SWA-7000S трябва да са включени и да светят постоянно. Не трябва да мигат.

• Ако индикаторите за връзка не светят постоянно в синьо, процесът на свързване е неуспешен. Изключете главното устройство и започнете отново от стъпка 2.

● Преди да премествате или инсталирате уреда, трябва непременно да изключите захранването и да извадите щепсела от контакта. ● Ако главното устройство се изключи, безжичният събуфер ще бъде в режим на готовност и светодиодът STANDBY в горната част ще се включи след 30 секунди мигане на индикатора за връзка (син светодиод). ● Ако в близост до Soundbar използвате устройство, което използва същата честота (2.4GHz/5GHz) като Soundbar, смущенията може да причинят прекъсване за звука. ● Максималното разстояние на предаване на безжичния сигнал от главното устройство до събуфера и от главното устройство до SWA-7000S е около 10 м, но може да е различно в зависимост от работната среда. Ако между безжичния събуфер и основното устройство или SWA-7000S и основното устройство има метална или метално-бетонна стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал. ● Ако основното устройство не осъществи безжична връзка, следвайте стъпки 1–5 на предишната страница, за да опитате отново да осъществите връзка между основното устройство, безжичния събуфер и SWA-7000S. ● Безжичната антена за приемане е вградена в безжичния събуфер и SWA-7000S. Пазете и двете устройства далеч от вода и влага. ● За оптимално качество на звука се уверете, че зоните около безжичния събуфер и SWA-7000S не е блокирана от предмети. СВЪРЗВАНЕ НА СЪРАУНД ВИСОКОГОВОРИТЕЛИТЕ

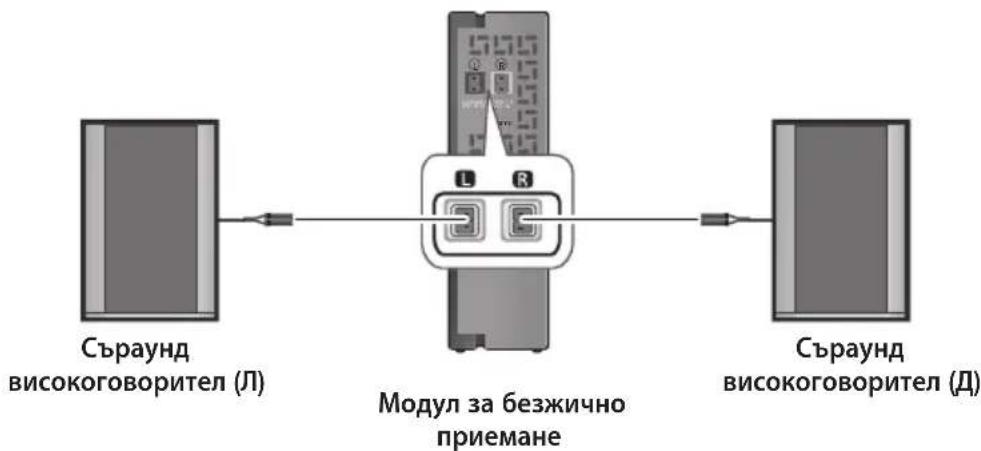

● Поставете тези високоговорители встрани от местоположението ви за слушане. Ако няма достатъчно място, поставете ги така, че да бъдат обърнати един към друг. Поставете ги на около 60 - 90 см над ушите си, с лицевата страна леко наклонена надолу. ● Съраунд високоговорителите трябва да са свързани към безжичния приемащ модул. ● Всеки високоговорител има цветен етикет на гърба или отдолу. Всеки кабел има едноцветна лента в края си. Трябва да спазвате съответствие между цвета на високоговорителя и лентата на кабела.16

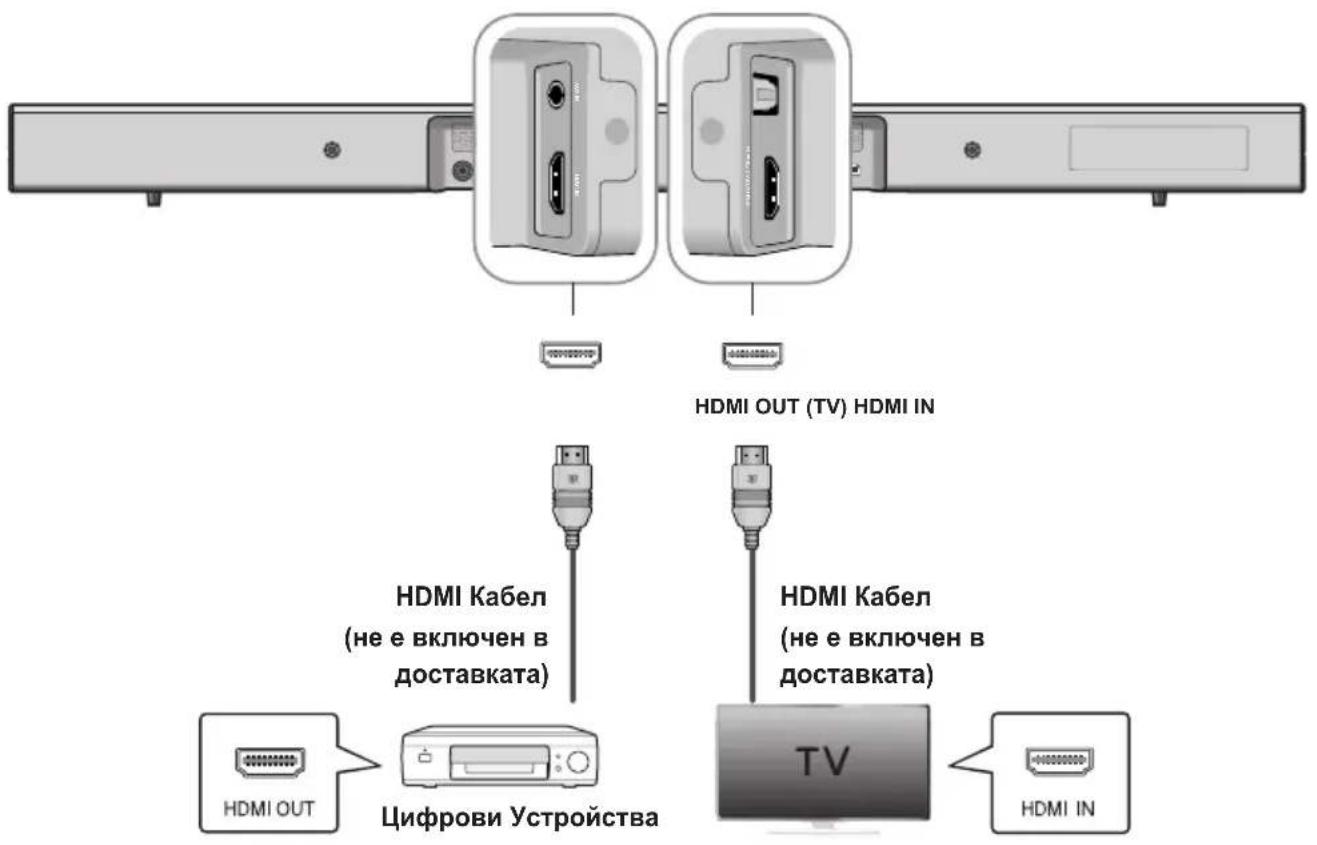

СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО С HDMI КАБЕЛ HDMI е цифров интерфейс стандарт за свързване на устройства като телевизори, проектори, DVD плейъри, Blu-ray плейъри, цифрови приставки и други. HDMI предотвратява повреди на сигнала, дължащи се на аналоговото преобразуване, и поддържа видео и аудио качеството на оригиналния цифров източник.

HDMI Кабел (не е включен в доставката) HDMI Кабел (не е включен в доставката) Цифрови Устройства HDMI IN Свържете HDMI кабела (не е включен в доставката) от извода HDMI IN на гърба на устройството към извода HDMI OUT на вашето цифрово устройство.

HDMI OUT (TV) Свържете HDMI кабела (не е включен в доставката) от извода HDMI OUT (TV) на гърба на продукта към извода HDMI IN на вашия телевизор. ● HDMI е интерфейс, който позволява предаване на видео и аудио данни с един- единствен конектор. HDMI OUT (ARC) Функцията ARC позволява изход на цифрово аудио през порта HDMI OUT (ARC). Тя може да се активира само когато устройството Soundbar е свързано с телевизор, който поддържа функцията ARC. ● Функцията Anynet+ трябва да е

● Тази функция не е достъпна, ако HDMI кабелът не поддържа ARC.16

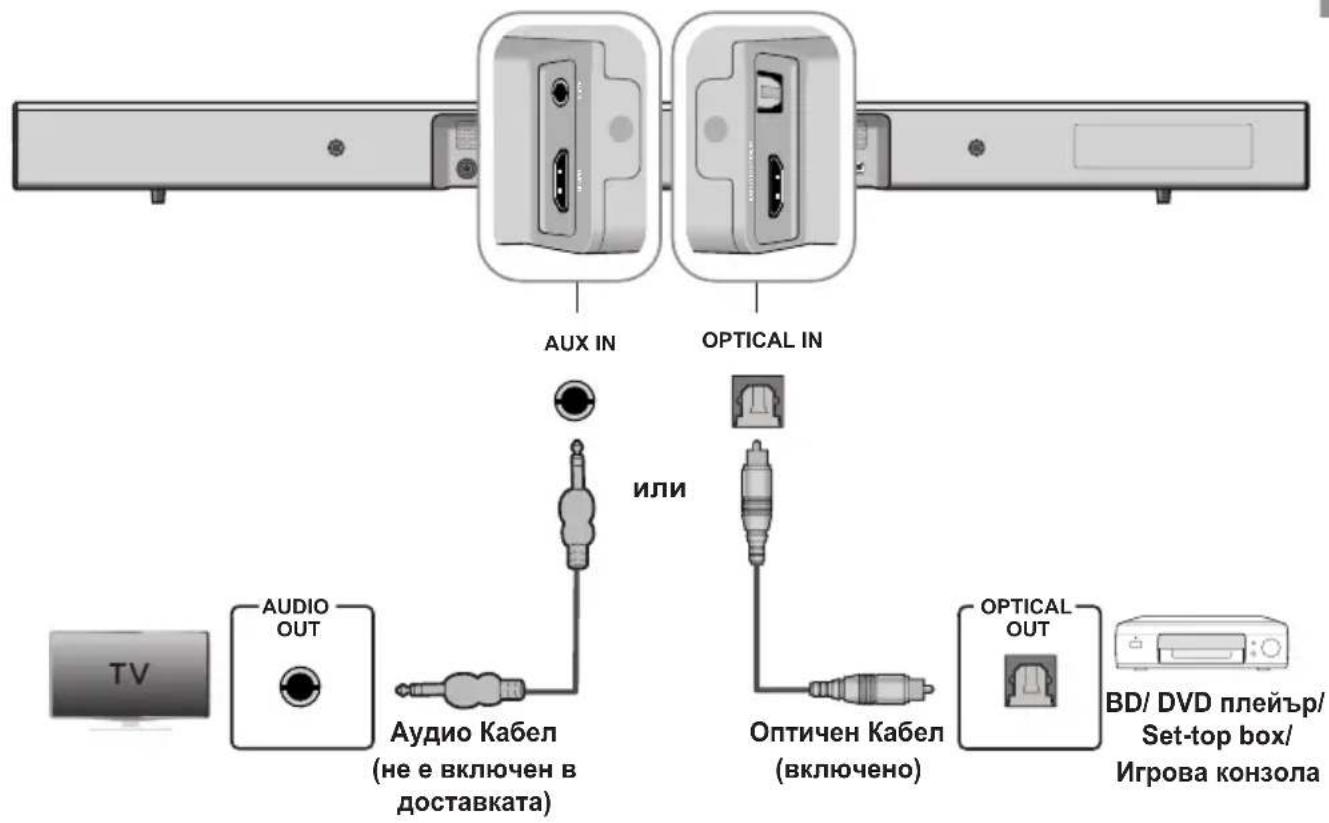

СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО С АУДИО (АНАЛОГОВ) КАБЕЛ ИЛИ ОПТИЧЕН (ЦИФРОВ) КАБЕЛ Това устройство е снабдено с едно оптично цифрово гнездо и едно аудио аналогово гнездо (Aux In), с което се осигуряват два начина за свързване към телевизор. AUX INAUDIO OUT OPTICAL INOPTICAL OUT

Аудио Кабел (не е включен в доставката) Оптичен Кабел

BD/ DVD плейър/ Set-top box/ Игрова конзола AUX IN Свържете AUX IN (аудио) на главното устройство към гнездото AUDIO OUT на телевизора или устройството източник. За да използвате, сменете функцията на AUX.

OPTICAL IN Свържете OPTICAL IN (аудио) на главното устройство към гнездото OPTICAL OUT на телевизора или устройството източник. За да използвате, сменете функцията на D.IN. ● Не свързвайте захранващия кабел на този продукт или на вашия телевизор към контакт, докато не са завършени свързванията на всички компоненти. ● Преди да премествате или инсталирате този уред, трябва непременно да изключите захранването и да извадите щепсела от контакта. или18

ВХОДЕН РЕЖИМ Натиснете бутона ( ) на горния панел на основното устройство или бутона (SOURCE) на дистанционното управление, за да изберете желания режим. Режим на въвеждане Дисплей Оптичен цифров вход D.IN AUX вход AUX HDMI вход HDMI BLUETOOTH режим BT TV SoundConnect TV USB режим USB Устройството се изключва автоматично при следните условия: ● Режим D.IN/HDMI/BT/TV/USB - Ако няма аудио сигнал за 25 минути. ● Режим AUX - Ако AUX кабелът не е свързан за 25 минути. - При включен режим на автоматично изключване, ако в продължение на 8 часа няма натискане на КЛАВИШ при свързан AUX кабел. - За да ON или OFF функцията за автоматично изключване на захранването натиснете бутона

за 5 секунди. На дисплея се появява OFF/ON-AUTO POWER DOWN ARC (HDMI OUT) Функцията ARC (канал за връщане на аудио) прехвърля цифров аудио сигнал през порта HDMI OUT (ARC). HDMI Кабел (не е включен в доставката)

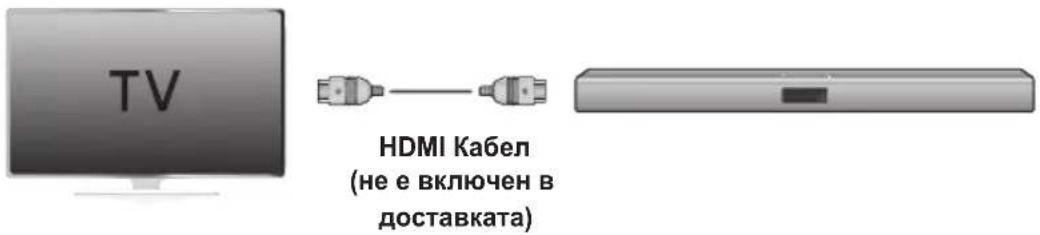

1. Свържете телевизора, поддържащ ARC, към Soundbar с HDMI кабела.

2. Включете телевизора, включете Soundbar и после включете функцията Anynet+ на Soundbar.

3. Натиснете бутона ( ) на горния панел на основното устройство или бутона (SOURCE) на

дистанционното управление, за да изберете режима D.IN. ● Ако HDMI кабелът не поддържа функцията ARC, ARC може да не работи правилно. ● За да изключите функцията ARC, изключете Anynet+.18

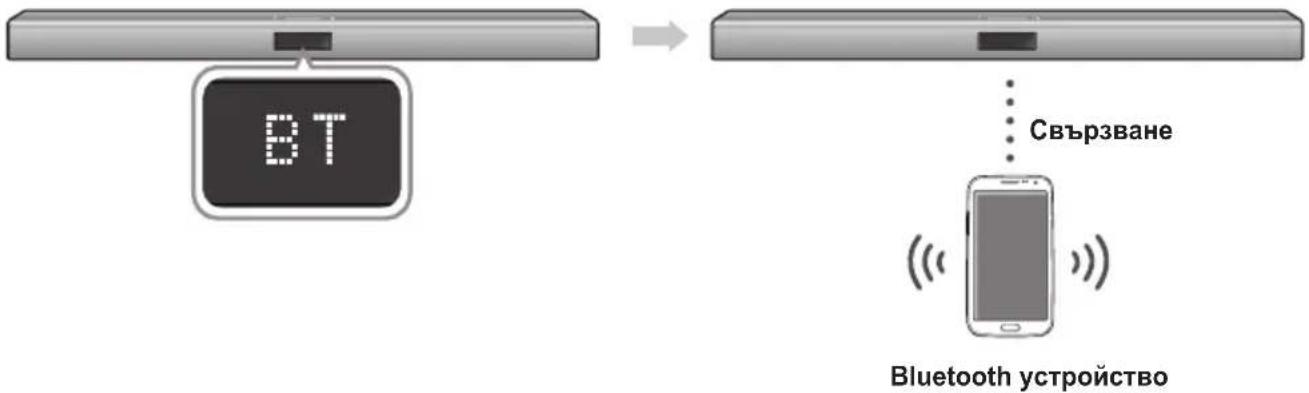

BLUETOOTH Може да свържете Bluetooth устройство към Soundbar и да се радвате на музика с високо качество на звука, всичко без кабели! + За да свържете Soundbar към Bluetooth устройство Проверете дали Bluetooth устройството поддържа съвместима с Bluetooth функция за стерео слушалки. Bluetooth устройство

1. Натиснете бутона ( ) на горния панел на

основното устройство или бутона (SOURCE) на дистанционното управление, за да изберете режима BT.

• Ще видите BT READY на лицевия дисплей на Soundbar.

2. Изберете менюто Bluetooth на Bluetooth

устройството, което искате да свържете. (проверете ръководството за потребителя на Bluetooth устройството.)

• Ще видите списък със сканирани устройства.

4. Изберете "[Samsung] Soundbar J-Series" от

• Когато Soundbar е свързан с Bluetooth устройството, на лицевия дисплей ще се показва [Име на Bluetooth устройство] BT.

• Името на устройството може да се показва само на английски език. Ако името не е на английски език, ще се покаже долна черта

• Ако Bluetooth устройството не е сдвоено успешно с Soundbar, изтрийте предишното намерено "[Samsung] Soundbar J-Series" от Bluetooth устройството и го накарайте отново да търси Soundbar.

5. Изпълняване на музика на свързаното устройство.

• Можете да слушате музика, възпроизвеждана от свързаното Bluetooth устройство, чрез системата Soundbar.

• В режим BT, функциите Play(Възпроизвеждане)/Pause(Пауза)/ Next(Напред)/Prev(Назад) не са налични. Въпреки това, тези функции са налични в Bluetooth устройствата, които поддържат AVRCP. ● Ако от вас се иска да въведете PIN код при свързване на Bluetooth устройство, въведете <0000>. ● Само едно Bluetooth устройство може да бъде сдвоявано в даден момент. ● Bluetooth връзката ще бъде прекъсната, когато Soundbar се изключи. ● Soundbar може да не изпълнява правилно Bluetooth търсене или свързване при следните обстоятелства: - Ако има силно електрическо поле около Soundbar. - Ако няколко Bluetooth устройства биват едновременно сдвоявани с Soundbar. - Ако Bluetooth устройството бъде изключено, не е на мястото си или има неизправности. ● Имайте предвид, че такива устройства като например микровълнови фурни, безжични LAN адаптери, луминесцентно осветление и газови регулатори използват същия радиочестотен обхват като Bluetooth устройството, което може да причини електрически смущения. ● Soundbar поддържа SBC данни (44,1 kHz, 48 kHz). ● Свързвайте само Bluetooth устройство, което поддържа A2DP (AV) функция. ● Не можете да свързвате Soundbar с Bluetooth устройство, което поддържа само функцията HF (Свободни ръце). ● След като HW-J470 се сдвои с устройството, ако Soundbar е в режим D.IN, AUX, HDMI или USB и изберете "[Samsung] Soundbar J-Series" от списъка с Bluetooth устройства, HW-J470 автоматично ще се смени на режим BT.20

+ ВКЛ. на Bluetooth (Bluetooth POWER) Когато функцията Bluetooth Power е включена и Soundbar е изключено, ако вече сдвоявано с Bluetooth устройство се опитва да се сдвои със Soundbar, Soundbar се включва автоматично.

2. ON-BLUETOOTH POWER се появява на дисплея на Soundbar.

● Налично е само ако Soundbar присъства в списъка със сдвоени с Bluetooth устройства. (Bluetooth устройството и Soundbar трябва да са били сдвоени поне един път преди това.) ● Soundbar ще се появи в списъка с търсени от Bluetooth устройства, когато Soundbar показва [BT READY]. ● В режим TV SoundConnect Soundbar не може да се сдвоява с друго Bluetooth устройство. + За прекъсване на връзката на Bluetooth устройството с Soundbar Можете да прекъснете връзката на Bluetooth устройството с Soundbar. За инструкции, проверете ръководството за потребителя на Bluetooth устройството. ● Връзката с Soundbar ще бъде прекъсната. ● Когато бъде прекъсната връзката на Soundbar с Bluetooth устройството, Soundbar ще покаже BT DISCONNECTED на предния дисплей. + За прекъсване на връзката на Soundbar с Bluetooth устройството Натиснете бутона (SOURCE) на дистанционното управление или бутона ( ) на горния панел на продукта, за да превключите от режим BT на друг режим или да изключите Soundbar. ● Свързаното Bluetooth устройство ще изчака известно време за отговор от Soundbar, преди да прекъсне връзката. (Времето за прекъсване на връзката може да е различно, в зависимост от Bluetooth устройството.) ● В режим на свързване с Bluetooth, Bluetooth връзката може да се изгуби, ако интервалът между Soundbar и Bluetooth устройството превиши 5 м. ● Soundbar се изключва автоматично след 25 минути в режим Готовност. Повече за Bluetooth Bluetooth е технология, която позволява Bluetooth-съвместими устройства да общуват лесно, като използват безжична връзка от близки разстояния. ● Bluetooth устройството може да причини шум или неизправност в зависимост от използването, когато: - Част от тялото е в контакт с приемо/предаващата система на Bluetooth устройството или системата за Soundbar. - Подлежи на електрически вариации от блокиращи предмети като стени, ъгли или офис подразделения. - Е изложено на електрическа интерференция от устройства със сходен честотен диапазон, включително медицински уреди, микровълнови печки и безжични LAN. ● Сдвоявате Soundbar с Bluetooth устройството, докато поддържате близко разстояние. ● Колкото е по-голямо разстоянието между Soundbar и Bluetooth устройството, толкова по-лошо става качеството. Ако разстоянието надхвърли работния обхват на Bluetooth, връзката се изгубва. ● В области с ниско приемане-чувствителност, Bluetooth връзката може да не работи правилно. ● Bluetooth връзката работи само в близост до уреда. Връзката ще бъде автоматично прекъсната, ако разстоянието надхвърли този обхват. Дори в рамките на този обхват качеството на звука можа да се влоши поради препятствия като стени и врати. ● Това безжично устройство може да причини електрически смущения докато работи.20

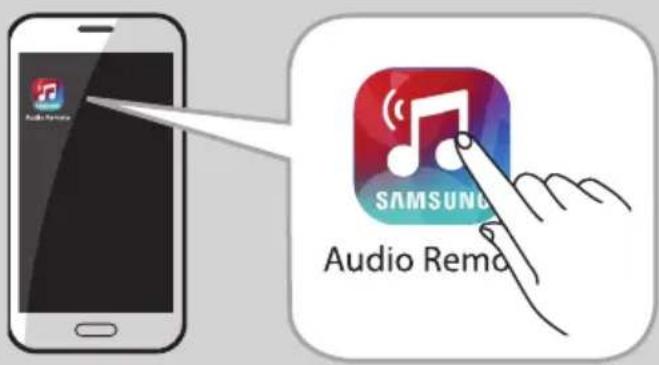

ИЗПОЛЗВАНЕ НА ПРИЛОЖЕНИЕТО SAMSUNG AUDIO REMOTE Инсталиране на приложението Samsung Audio Remote За да управлявате HW-J470 от вашето смарт устройство и приложението Samsung Audio Remote, изтеглете приложението Samsung Audio Remote от магазина Google Play. Стартиране на приложението Samsung Audio Remote Стартирайте приложението Samsung Audio Remote, като докоснете иконата му на вашето смарт устройство и после следвате инструкциите на приложението. ● Приложението Samsung Audio Remote се поддържа само на устройства, които използват Android OS 3.0 или по-нова версия.22

TV SOUNDCONNECT Можете да се наслаждавате на звука на телевизора чрез Soundbar, свързано с телевизор Samsung, който поддържа функцията TV SoundConnect. + Свързване на телевизор със Soundbar

• Включете менюто на телевизора.

• Отидете в Настройки на високоговорител в раздел "Звук".

• Задайте менюто "Добавяне на ново устройство" на "Вкл.".

2. Натиснете бутона ( ) на горния панел на

основното устройство или бутона (SOURCE) на дистанционното управление, за да изберете режима TV.

3. На телевизора се появява съобщение, което ви

пита дали да се активира функцията TV SoundConnect. "[Samsung] Soundbar" също се показва на екрана на телевизора.

4. Изберете <Yes> с дистанционното управление на

телевизора, за да завършите свързването на телевизора и Soundbar. ● При превключване на режим Soundbar от телевизора на друг режим TV SoundConnect се прекъсва автоматично. ● За свързване на Soundbar с друг телевизор, съществуващата връзка трябва да се прекъсне. ● За да прекъснете съществуващата връзка, натиснете и задръжте бутона

дистанционното управление за 5 секунди. За да свържете към другия телевизор, следвайте стъпки 1 до 4 по-горе. ● Функцията TV SoundConnect (SoundShare) се поддържа от някои телевизори на Samsung, пуснати на пазара след 2012 г. Проверете дали телевизорът ви поддържа функцията TV SoundConnect (SoundShare), преди да започнете. (За повече информация вж. ръководството на потребителя на телевизора.) ● Ако вашият телевизор Samsung TV е пуснат на пазара преди 2014 г., направете справка в менюто за настройки на SoundShare. ● Ако разстоянието между телевизора и Soundbar надвишава 5 м, връзката може да не бъде стабилна и звукът може да прекъсва. В такъв случай разместете телевизора или Soundbar така, че да са в работния периметър, и установете отново връзката с TV SoundConnect. ● Работен обхват на TV SoundConnect: - Препоръчителен диапазон на сдвояване: на разстояние до 50 cм - Препоръчителен диапазон на използване: на разстояние до 5 м ● Бутоните Play(Възпроизвеждане)/ Pause(Пауза), Next(Напред), Prev(Назад) не работят в режим TV SoundConnect. + Използване на функцията Bluetooth POWER On Функцията Bluetooth POWER On е налична, след като успешно свържете Soundbar към телевизор, съвместим с Bluetooth, чрез TV SoundConnect. Когато функцията Bluetooth POWER On е ВКЛ., включването или изключването на телелизора също ще включи или изключи и Soundbar.

1. Свържете телевизора към вашия Soundbar, като

използвате функцията TV SoundConnect.

2. Натиснете бутона Bluetooth POWER на

дистанционното управление на Soundbar. "ON/ OFF-BLUETOOTH POWER" се появява на дисплея на Soundbar.

• ON-BLUETOOTH POWER : Soundbar се включва и изключва при включване или изключване на телевизора.

OFF-BLUETOOTH POWER : Soundbar се изключва само при изключване на телевизора. ● Тази функция се поддържа само от някои телевизори на Samsung, пуснати на пазара след 2013 г.22

USB Можете да възпроизвеждате чрез Soundbar музикални файлове, записани в USB устройства за съхранение.

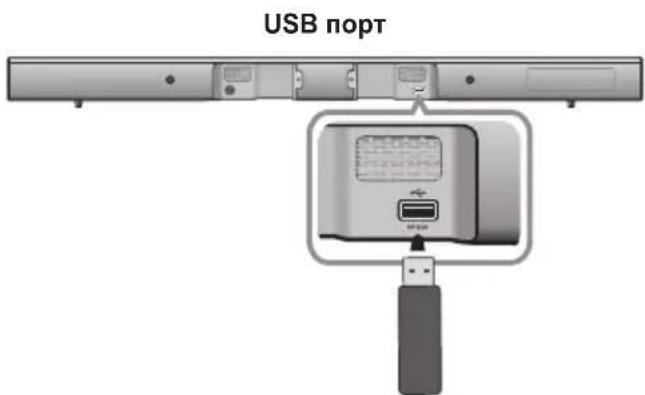

1. Свържете USB устройството към USB порта на

2. Натиснете бутона ( ) на горния панел на

основното устройство или бутона (SOURCE) на дистанционното управление, за да изберете режима USB.

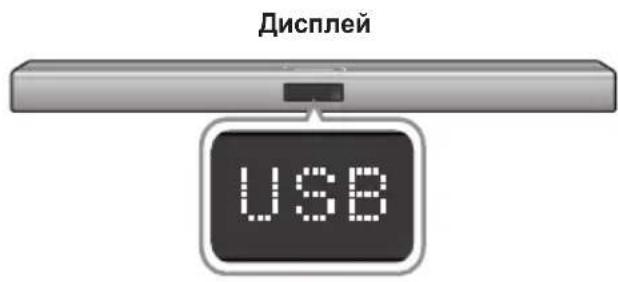

3. USB се показва на екрана.

• Свързването на Soundbar към USB устройството завърши.

• То автоматично се изключва (Auto Power Off), ако не свържете USB устройство в продължение на повече от 25 минути. + Преди да свържете USB

Имайте предвид следното: ● Ако името на файл или папка в USB устройството надвишава 10 знака, то не се показва на дисплея на Soundbar. ● Този продукт може да не бъде съвместим с някои типове USB устройства за съхранение на

● Soundbar поддържа файловите системи FAT16 и FAT32. - Файловата система NTFS не се поддържа. ● Свържете директно USB устройство към USB порт на продукта. В противен случай можете да срещнете проблем със съвместимостта на USB устройството. ● Не свързвайте множество устройства за съхранение към продукта чрез четящо устройство за карти с няколко слота. Може да не работи както трябва. ● Не се поддържат PTP протоколи на цифрови фотоапарати. ● Не изваждайте USB устройството, докато прехвърля файлове. ● DRM-защитени музикални файлове (MP3, WMA) от търговски уебсайтове не могат да се възпроизвеждат. ● Външните твърди дискове не се поддържат. ● Мобилните телефони не се поддържат. ● Списък със съвместимите: ФорматКодекЧестота На СемплиранеПобитова скорост*.mp3MPEG 1 Layer216KHz ~ 48KHz80kbps~320kbpsMPEG 1 Layer3MPEG 2 Layer3MPEG 2.5 Layer3*.wmaWave_Format_MSAudio156kbps~128kbpsWave_Format_MSAudio2*.aac AAC 16KHz ~ 96KHz48kbps~320kbpsAAC-LC128kbps~192kbpsHE-AAC 24KHz ~ 96KHz48kbps~64kbps*.wav 16KHz ~ 48KHzдо 3000kbps*.oggOGG 1.1.050kbps~500kbps*.acFLAC 1.1.0, FLAC 1.2.116KHz ~ 96KHzдо 3000kbps24

АКТУАЛИЗИРАНЕ НА СОФТУЕРА Samsung може в бъдеще да предлага актуализации за фърмуера на системата на Soundbar. Ако се предлага актуализация, можете да направите актуализация на фърмуера чрез свързване на USB устройство, съдържащо актуализацията на фърмуера, към USB порта на вашето устройство Soundbar. Отбележете, че, ако има няколко файла за актуализация, трябва да ги заредите на USB устройството един по един и да ги използвате за актуализиране на фърмуера. Посетете Samsung.com или се обърнете към сервизния център на Samsung, за да получите повече информация за изтегляне на файлове за актуализация. ● Продуктът има функцията DUAL BOOT (ДВОЙНО РЕСТАРТИРАНЕ), ако фърмуерът не се актуализира, можете да го актуализирате отново. ● Поставете USB устройство, на което е записана надстройка за фърмуера, в USB порта на основното устройство. ● Актуализирането на фърмуера може да не работи както трябва, ако аудио файловете, поддържани от Soundbar, са записани в USB устройството за съхранение. ● Не изключвайте захранващия кабел и да не изваждате USB устройството, докато се извършват актуализациите. Основното устройство ще се изключи автоматично след завършване на актуализацията на фърмуера. ● След рестартирането се възстановяват всички фабрични настройки. Препоръчваме ви да си запишете настройките, за да можете лесно да ги възстановите след актуализацията. Имайте предвид, че актуализирането на фърмуера нулира също и връзката със събуфъра. Ако връзката със събуфъра не се установи автоматично след рестартирането, вж. 14. Ако фърмуерът не се актуализира успешно, препоръчваме да форматирате USB устройството във формат FAT16 и да опитате отново. ● След като актуализацията на софтуера завърши, изключете продукта и след това натиснете и задръжте бутона ( p ) на дистанционното управление за повече от 5 секунди. На екрана се показва "INIT" и устройството се изключва. Надстройката е завършена. ● Не форматирайте USB устройството в NTFS формат. Soundbar не поддържа файловата система NTFS. ● В зависимост от производителя, някои USB устройства за съхранение може да не се поддържат.24

BUL ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Преди да поискате сервизно обслужване, проверете следното. Устройството не се включва.

• Включен ли е захранващият кабел в контакта? ¼ Включете щепсела за захранване в контакта. Дадена функция не работи, когато бъде натиснат бутонът.

• Има ли статично електричество във въздуха? ¼ Извадете и отново включете щепсела. Не се чува звук.

• Функцията за заглушаване включена ли е?

• Дали не е зададено минимално ниво на звука? ¼ Натиснете бутона (Изкл. на звука), за да отмените функцията за заглушаване. ¼ Увеличете силата на звука. Дистанционното не работи.

• Батериите изтощени ли са?

• Не е ли твърде голямо разстоянието между дистанционното управление и основното устройство? ¼ Сменете ги с нови батерии. ¼ Преместете се по-близко до уреда. Неуспешно TV SoundConnect (ТВ сдвояване).

• Вашият телевизор поддържа ли TV SoundConnect?

• Фърмуерът на телевизора от най-новата версия

• Не е ли възникнала грешка във връзката?

• Нулирайте РЕЖИМ TV и свържете отново. ¼ TV SoundConnect се поддържа от някои телевизори на Samsung, пуснати на пазара след 2012 г. Проверете дали вашият телевизор поддържа TV SoundConnect. ¼ Актуализирайте телевизора си с най-новия

¼ Свържете се с центъра за обслужване на Samsung. ¼ Натиснете и задръжте бутона

за 5 секунди, за да нулирате връзката TV SoundConnect. Червеният светодиод на събуфъра мига и събуфърът не издава звук.

• Събуфърът може да не е свързан към корпуса на продукта. ¼ Опитайте да свържете отново събуфъра. (Вж. стр. 14) Събуферът шуми и вибрира забележимо.

• Опитайте да регулирате вибрирането на

¼ Натиснете бутона WOOFER на дистанционното управление, за да регулирате силата на звука на събуфера (между SW-12 и SW+6. Вж. стр. 9.).26

Основно устройство 1,6 kg Събуфър 4,6 kg Съраунд високоговорител 0,31 kg Заден (съраунд) AMP (SWA-7000S) 0,74 kg

(Ш x В x Д) Основно устройство 957,5 x 59,5 x 66,5 mm Събуфър 179 x 361 x 299,5 mm Съраунд високоговорител 95 x 116,4 x 74 mm Заден (съраунд) AMP (SWA-7000S) 50,0 x 200,0 x 132 mm Диапазон на работна температура +5 °C до +35 °C Диапазон на работна влажност 10 % до 75 %

• Отношението S/N, изкривяванията, разделението и полезната чувствителност са на базата на измервания по насоки на AES (Audio Engineering Society).

• Номинална спецификация - Samsung Electronics Co., Ltd си запазва правото да променя спецификацията без предизвестие. - Теглото и размерите са приблизителни. - За спецификациите на мощността и консумацията проверете етикета на продукта. a Бележка за лиценза за отворен код - За допълнителна информация за отворения код, използван в този продукт, посетете уебсайта: http://opensource.samsung.com - За изпращане на запитвания и заявки във връзка с източниците с отворен код се свържете със Samsung чрез имейл (oss.request@samsung.com). С това Samsung Electronics декларира, че това устройство отговаря на основните изисквания и други съответни условия на Директива 1999/5/EC. Оригиналната декларация за съответствие може да се намери на http://www.samsung.com, отидете на Support (Поддръжка) > Search Product Support (Търсене на поддръжка за продукта) и въведете името на модела. Този уред може да работи във всички страни от ЕС.26 [Правилно изхвърляне на батериите в този

(Налично в страни със системи за разделно сметосъбиране) Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО. Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната

За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии. Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване) (Налично в страни със системи за разделно сметосъбиране) Този знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси. Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие. Свържете се със SAMSUNG ПО ЦЕЛИЯ СВЯТ Ако имате въпроси или коментари за продуктите на Samsung, се обърнете към центъра за обслужване на клиенти на SAMSUNG. Area Contact Centre Web Site ` Europe AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
