HASZNÁLATI ÚTMUTATÓ HWJ470 SAMSUNG

Képzelje el a lehetőségeket

Köszönjük, hogy a Samsung termékét választotta. Teljesebb szervízszolgáltatásért regisztrálja termékét a www.samsung.com/register

JELLEMZÖK

TV SoundConnect

A TV SoundConnect lehetővé teszi, hogy a Soundbar készüléken álló TV-n keresztül, hallgasson audiójelet Bluetooth kapcsolat segítségével és lehetővé teszi a hang vezérlését.

HDMI

A HDMI egy kábelen továbbítja a video és audió jeleket, és tisztább, jobb minőségű képet eredményez.

A készülék rendelkezik az ARC funkcióval is, amellyel a TV hangja a Soundbar készülékkel hallgatható HDMI kábelen keresztül. A funkció csak akkor használható, ha a készüléket ARC kompatibilis TV-hez csatlakoztatta.

Vezeték nélküli mélyhangsugárzó/SWA-7000S vezeték nélküli modul

A Samsung vezeték nélküli moduljának használata esetén nincs szükség kábelre a készülék és a mélyhangsugárzó/SWA-7000S között. Ehelyett a mélyhangsugárzó/SWA-7000S egy kompakt vezeték nélküli modulhoz csatlakozik, amely a fő készülékkel kommunikál.

Többfunkciós távirányító

A mellékelt távirányítóval egyetlen gombnyomással irányíthatók a műveletek.

USB Host támogatás

Az Soundbar rendszer USB HOST funkciójával külső USB eszközök, pl. MP3 lejátszók és USB flash memóriák stb. csatlakoztathatók a készülékhez, és lejátszhatók róluk zenefájlok.

Bluetooth funkció

Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz és kiváló sztereó minőségű audiót hallgathat vezeték nélkül!

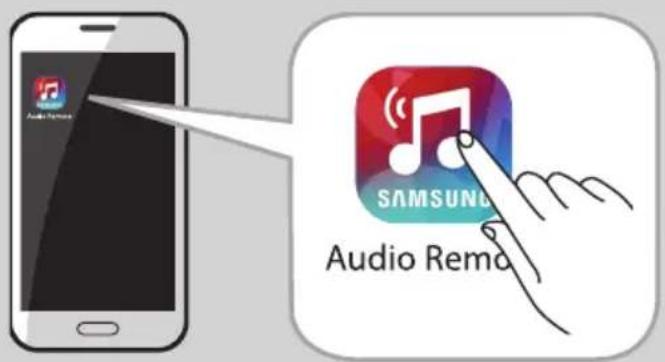

A Samsung Audio Remote alkalmazás használata

A készülék irányításához egy okos eszközről a Samsung Audio Remote alkalmazás segítségével, töltse le a Samsung Audio Remote alkalmazást a Google Play áruházból.

SZABADALMAK

DOLBY. DIGITAL

A Dolby Laboratories engedélyével gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegyei.

dts 2.0 Channel

A DTS szabadalmakkal kapcsolatban lásd: http://patents.dts.com. Gyártva a DTS Licensing Limited licencengedélyével. A DTS, a Szimbólum & a DTS és a Szimbólum együtt, valamint a DTS 2.0 Channel a DTS, Inc. bejegyzett védjegye. © DTS, Inc. Minden jog fenntartva.

HDMI

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, illetve a HDMI embléma a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az USÁban és más országokban.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

BIZTONSÁGI ELŐÍRÁSOK

AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE.

FIGYELEM

FESZÜLTSÉG ALA TT! NE NYISSA K I A BURKOLATOT!

A villám szimbólum olyan "veszélyes feszültség" jelenlétét jelzi a készülék belsejében, amely áramütést okozhat.

A felkiáltójel szimbólum fontos működtetési és karbantartási tudnivalókra hívja fel a figyelmét.

FIGYELMEZTETÉS : A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM : AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.

• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.

FIGYELEM

• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

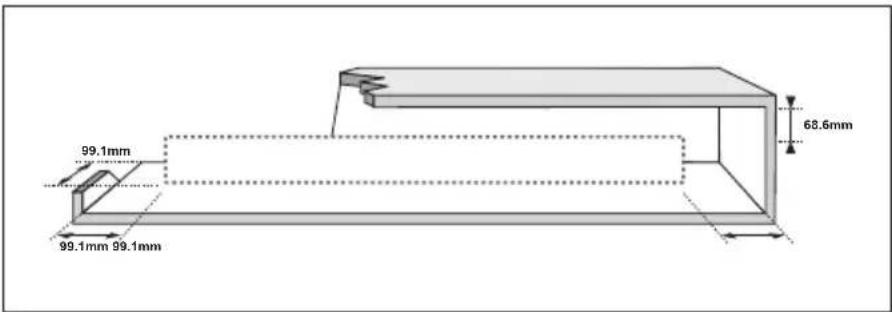

BIZTONSÁGI ÓVINTÉZKEDÉSEK

Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.

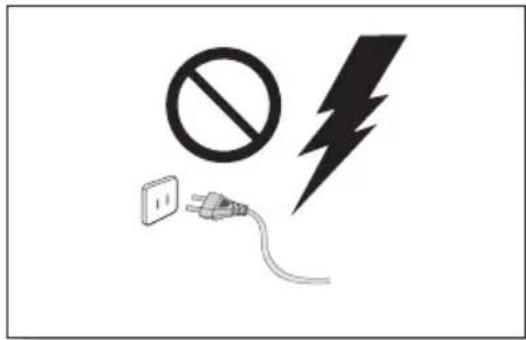

Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.

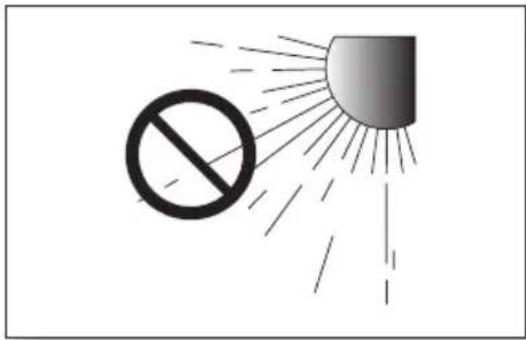

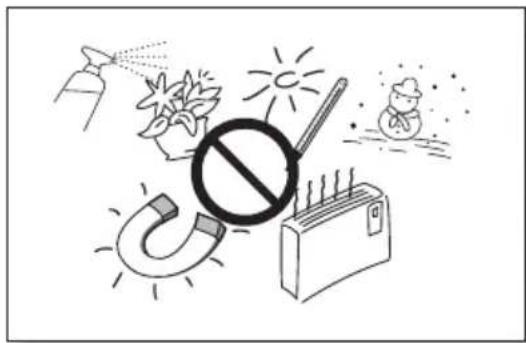

Ne tegye ki a készüléket közvetlen napfénynek va gy hőforrásnak.

Ez túlmelegedéshez és meghibásodáshoz vezethet.

Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték.

Ha hideg környezetböl meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

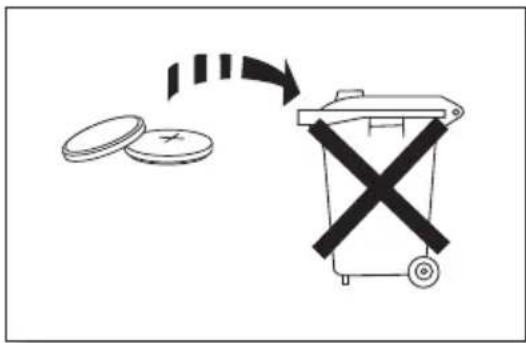

A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Ügyeljen arra, hogy a (cserélhető vagy beépített) akkumulátort ne tegye ki túlzott hő, például napfény, tűz vagy hasonló hatásának. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket. Robbanásveszély léphet fel, ha rosszul helyezi be az akkumulátort. Csak azonos vagy ekvivalens típusú elemeket használjon.

TARTALOMJEGYZÉK

2 JELLEMZÓK

2 Jellemzök

3 biztonsági óvintézkedések

6 A mellékelt tartozékok

7 A KÉSZÜLÉK BEMUTATÁSA

7 Felső/Első Panel
8 Hátsó Panel
9 a távvezérlő

11 TELEPÍTÉS

11 A rögzítőbilincs felszerelése a falra
11 Felszereléssel kapcsolatos óvintézkedések
12 A konzol felszerelése a Fali felszerelési útmutató nélkül
13 A Soundbar leszerelése a falról

14 CSATLAKOZÁSOK

14 A mélyhangsugárzó és a SWA-7000S csatlakoztatása a fő készülékhez
15 A Surround hangszórók csatlakoztatása

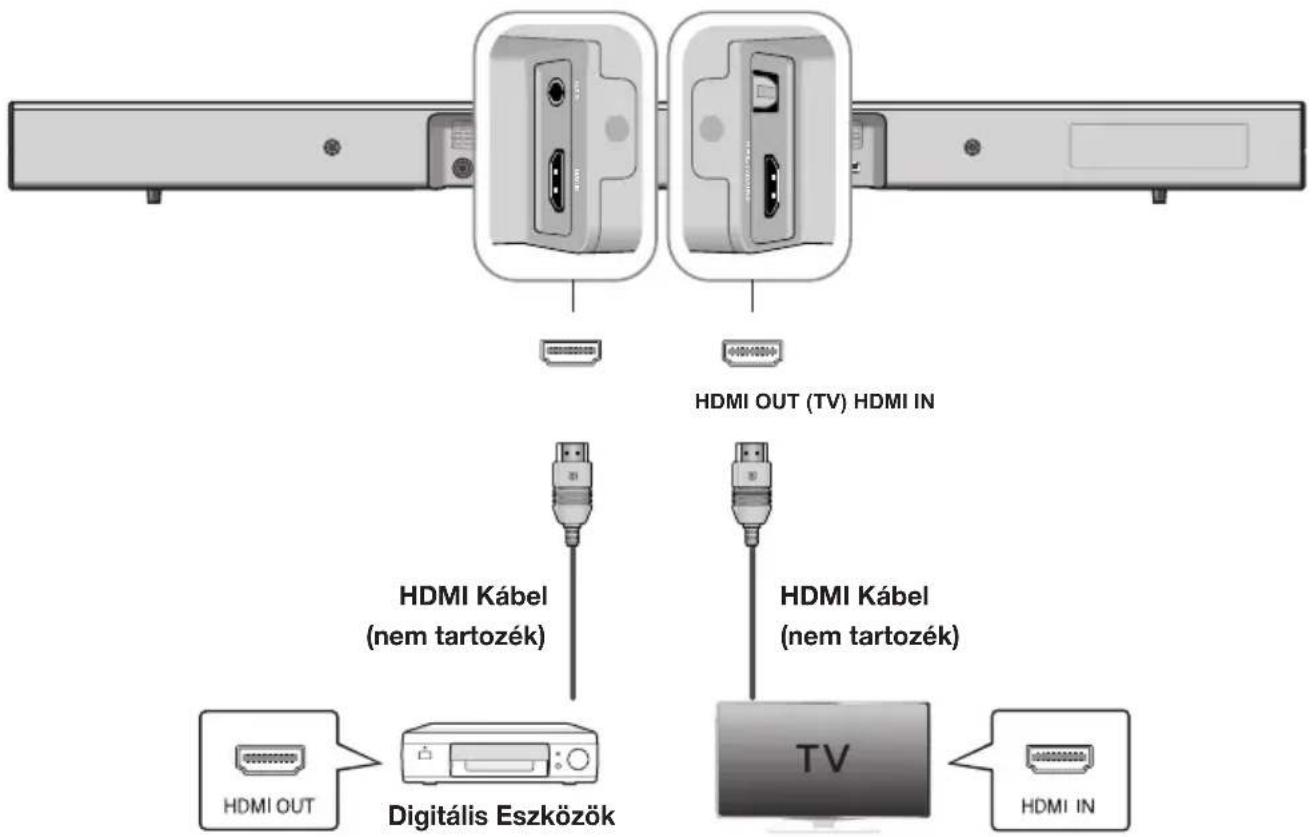

16 Külső eszköz csatlakoztatása HDMI kábellel

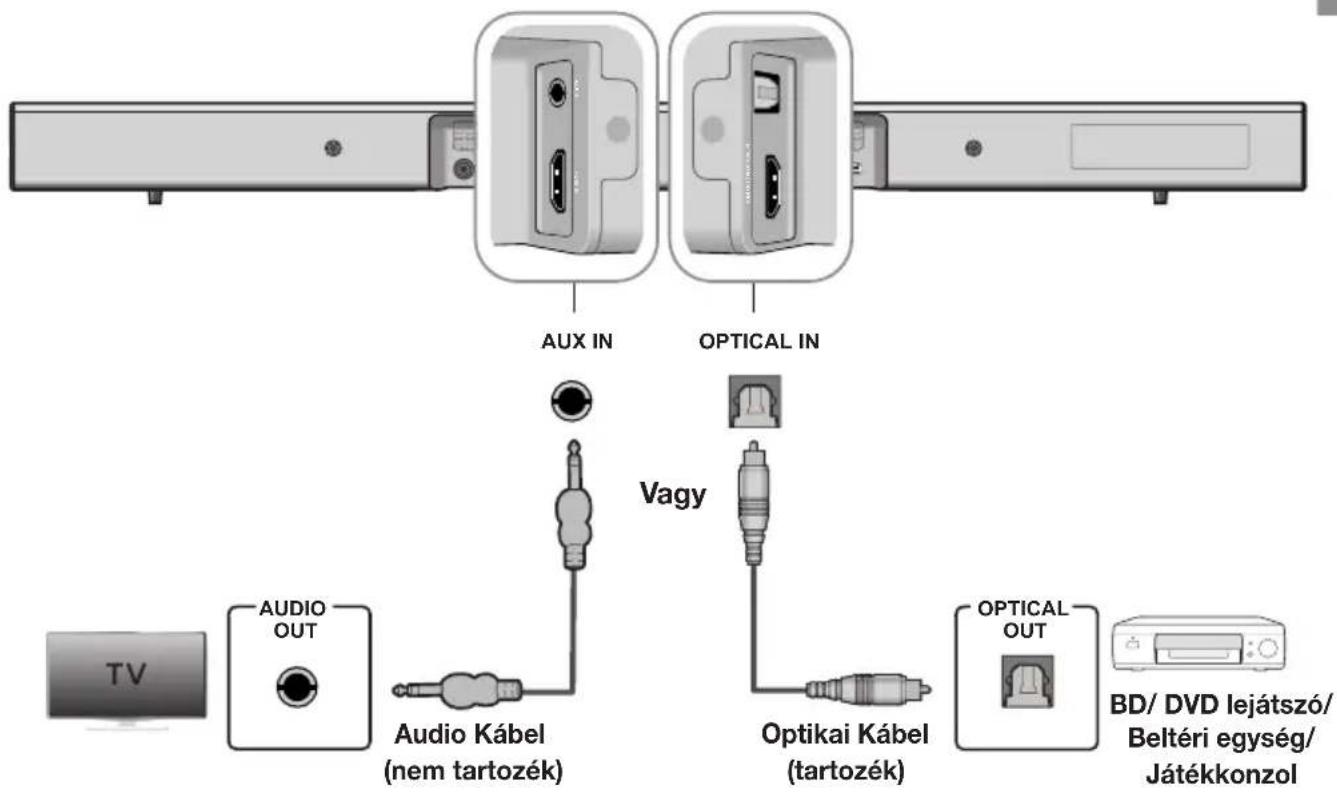

17 Külső eszköz csatlakoztatása Audió (analóg) vagy Optikai (digitális) kábellel

18 A KÉSZÜLÉK FUNKCIÓI

18 Bemeneti mód

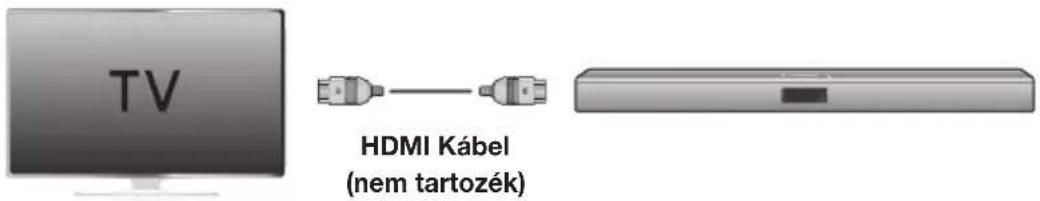

18 ARC (HDMI OUT)
19 Bluetooth
21 A SAMSUNG AUDIO REMOTE ALKALMAZÁS HASZNÁLATA
22 TV SoundConnect

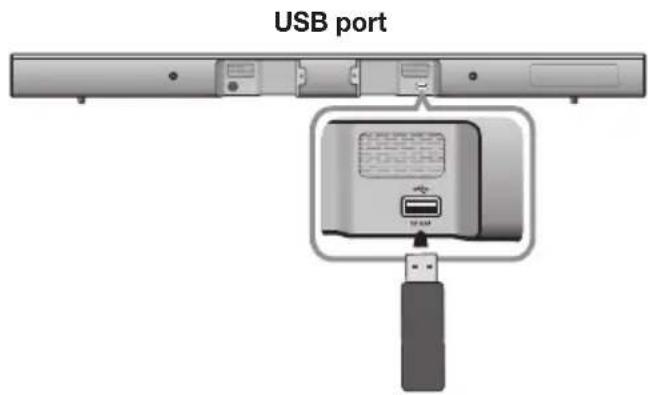

23 USB

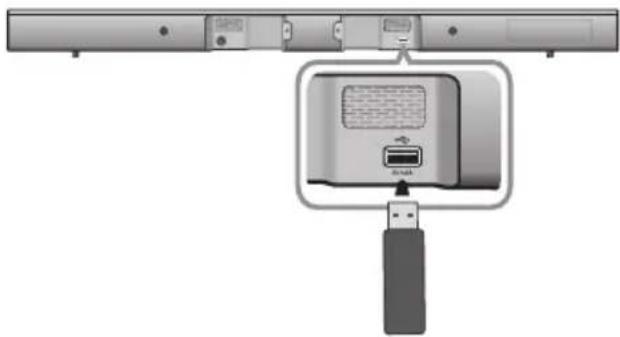

24 Szoftverfrissítés

25 HIBAELHÁRÍTÁS

26 FÜGGELÉK

26 Műszaki adatok

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha (a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).
  (b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).
• A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

A MELLÉKELT TARTOZÉKOK

A HASZNÁLATI ÚTMUTATÓ ELOLVASÁSA ELŐTT

Az útmutató elolvasása előtt vegye figyelembe az alábbi figyelmeztetéseket.

▶ Az útmutatóban használt ikonok

Ikon Kifejezés Meghatározás
	Figyelem	Olyan helyzet, ahol egy funkció nem működik, vagy a beállítások törlődnek.
	Megjegyzés	Tippek vagy javaslatok a funkciók használatához.

▶ Biztonsági utasítások és hibaelhárítás

1) A termék használata előtt olvassa el a Biztonsági Óvintézkedések című részt. (Lásd: 3. oldal)
2) Ha probléma adódik, lapozzon a Hibakereséshez. (Lásd: 25. oldal)

Ellenőrizze az alábbi tartozékok meglétét.

Távirányító / Lítium Elem (3V : CR2032)

Tápkábel: 3EA DC Adapter Optikai kábel

(Fali rögzítő B: 1EA) (Fali rögzítő J: 1EA)

USB-Kábel Használati Útmutató Rögzítóbilincs – fali rögzítéshez

1. tartócsavar: 2EA 2. tartócsavar: 2EA

Fali Rögzítési Útmutató

• A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.
• A külön USB kábellel csatlakoztassa a külső USB eszközöket a készülékhez.

▶A hangszóró részei

Surround hangszóró : 2EA

Mélyhangsugárzó

Hangszórókábel : 2EA

Vezeték nélküli vevőmodul (SWA-7000S)

A KÉSZÜLÉK BEMUTATÁSA

FELSŐ/ELSŐ PANEL

(Bekapcsoló) gomb A készülék be- és kikapcsolására szolgál. VOL. -/+ A hangerőt szabályozza. A kijelzőn megjelenik a hangerőszint értéke. Kijelző (Source) gomb

A zenehallgatási módot jelzi.

- Ha nincs bevitel a készülékről vagy a távirányítóról 25 másodpercig, a kijelző automatikusan kikapcsol.

A D.IN, AUX, HDMI, BT, TV, USB bemenetek kiválasztása.

- Ha a készülék bekapcsolt állapotában több mint 3 másodpercre lenyomja a (Source) gombot, az (Mute) gombként viselkedik. A kilépéshez a (Mute) gomb funkcióból nyomja le újra a (Source) gombot több mint 3 másodpercre.

• A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.
• Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában.

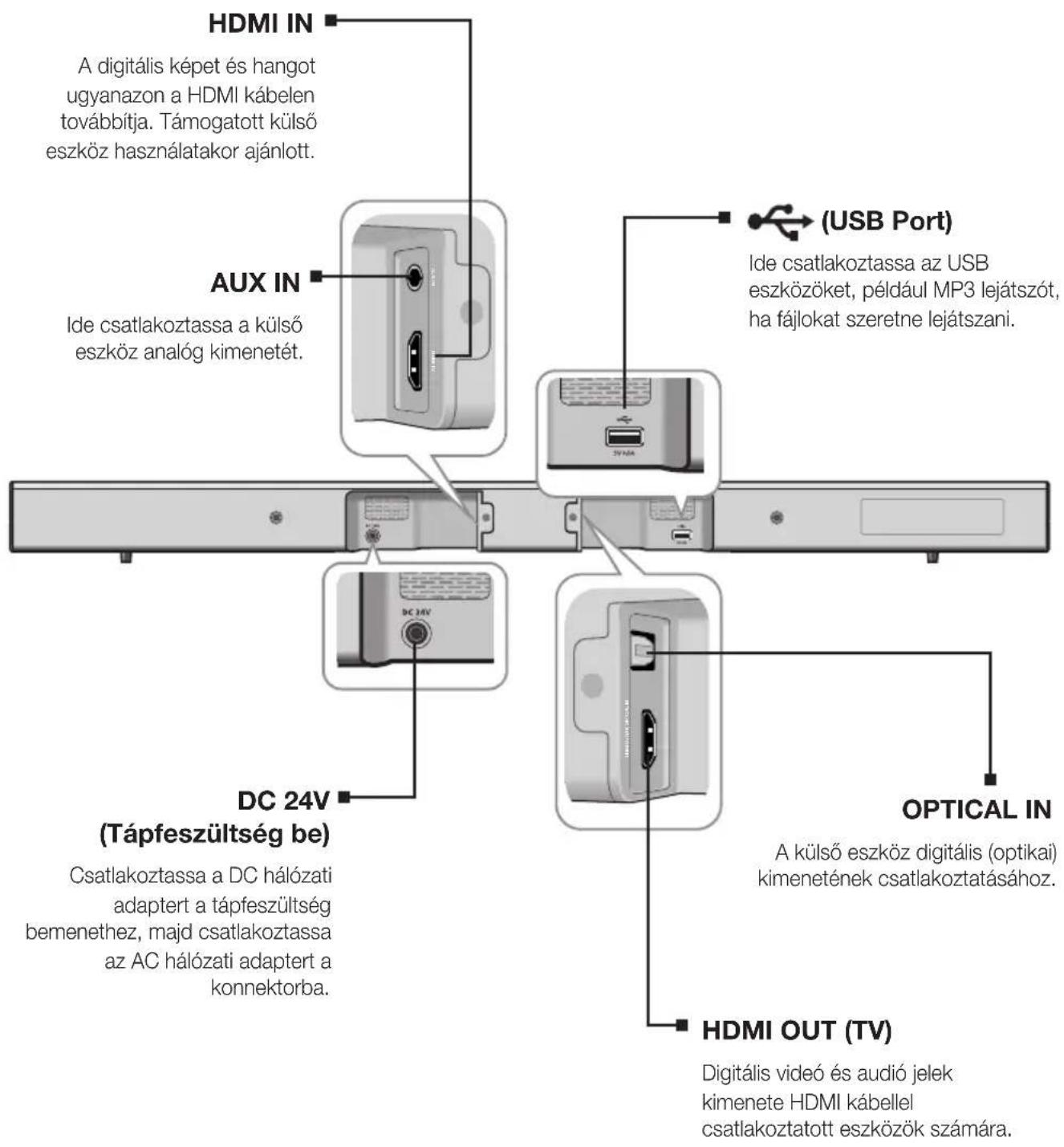

HÁTSÓ PANEL

HDMI IN A digitális képet és hangot ugyanazon a HDMI kábelen továbbítja. Támogatott külső eszköz használatakor ajánlott. AUX IN Ide csatlakoztassa a külső eszköz analóg kimenetét. DC 24V (Tápfeszültség be) Csatlakoztassa a DC hálózati adapter a tápfeszültség bemenethez, majd csatlakoztassa az AC hálózati adapter a konnektorba. OPTICAL IN A külső eszköz digitális (optikai) kimenetének csatlakoztatásához. HDMI OUT (TV) Digitális videó és audió jelek kimenete HDMI kábellel csatlakoztatott eszközök számára.

• Az AC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket a konnektorba, amíg az összekötő kábeleket nem csatlakoztatta.

A TÁVVEZÉRLŐ

A TÁVIRÁNYÍTÓ GOMBJAI ÉS FUNKCIÓI

SOURCE VOL SURR. SURR. SOUND LEVEL MODE CONTROL Bluetooth WOOFER AUTO POWER POWER POWER SAMSUNG

SOURCE

Nyomja meg a TV-hez csatlakoztatott jelforrás kiválasztásához.

MUTE

A hangerő 0-ra állítható egy gomb megnyomásával. Újbóli megnyomására a hang a korábbi szintre áll vissza.

REPEAT

A REPEAT funkció USB eszközröl történő zenelejátszás közben beállítható.

OFF-REPEAT : Ismételt lejátszás megszakítása.

TRACK-REPEAT : Adott szám lejátszása ismétlődően.

ALL-REPEAT : Folyamatosan ismétli az összes számot.

RANDOM-REPEAT : Számok lejátszása véletlen sorrendben. (Előfordulhat, hogy egy számot többször is lejátszik.)

Ugrás Elöre

Ha több fájl van az éppen lejátszott eszközön, és megnyomja a ▶▶▶ gombot, a következő fájl kerül kiválasztásra.

SOUND CONTROL (Hang vezérlése)

Nyomja meg a TREBLE (Magas), a BASS (Basszus) vagy AUDIO SYNC (Audió szinkron) funkció kiválasztásához. Majd a I◀,▶▶I gombokkal állítsa be a magas és mély hangszínt -6 és +6 között.

Ha a Soundbar digitális TV-hez csatlakozik, és a kép elcsúszik a hanghoz képest, az SOUND CONTROL (Hang vezérlése) gombbal szinkronba hozható a kép és a hang. Az audió késleltetési ideje a I◀◀ és ▶▶I gombokkal 0 ms és 300 ms között állítható be. USB módban, TV és BT módban az Audio Sync funkció nem feltétlenül működik.

Nyomja le a SOUND CONTROL (Hang vezérlése) gombot 5 másodpercre a hang beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz és 10KHz kiválaszthatók és beállíthatók -6 és +6 között.

AUTO POWER

Auto Power Link: Szinkronizálja a Soundbar-t optikai kapcsolattal az Optical aljzaton keresztül, így automatikusan bekapcsol a TV bekapcsolásakor. (Auto Power Link : Alapértelmezés szerint OFF (KI), ON-Anynet+ / OFF-POWER LINK vagy OFF-Anynet+ / ON-POWER LINK).

Az Anynet+ funkció lehetővé teszi a Soundbar irányítását egy Anynet+-kompatibilis Samsung TV távirányítójával. A Soundbar készüléknek HDMI kábellel kell csatlakoznia a TV-hez.

* Anynet+:Nyomja meg az AUTO POWER gombot az Anynet+ funkció be- és kikapcsolásához.

WOOFER (Kisfrekvenciás hangszóró)

A hangsugárzó hangereje szabályozható.

Nyomja meg a Woofer gombot, majd a I◀◀,▶▶I gombokkal növelje vagy csökkentse a mélyhangsugárzó hangerejét. A kiválasztható lehetőségek SW (-12, -6,-5,-4,-3,-2, -1,0,+1,+2,+3,+4,+5,+6).

• A Soundbar a Samsung márkaneve.
- Használja a TV távirányítóját a TV-hez.

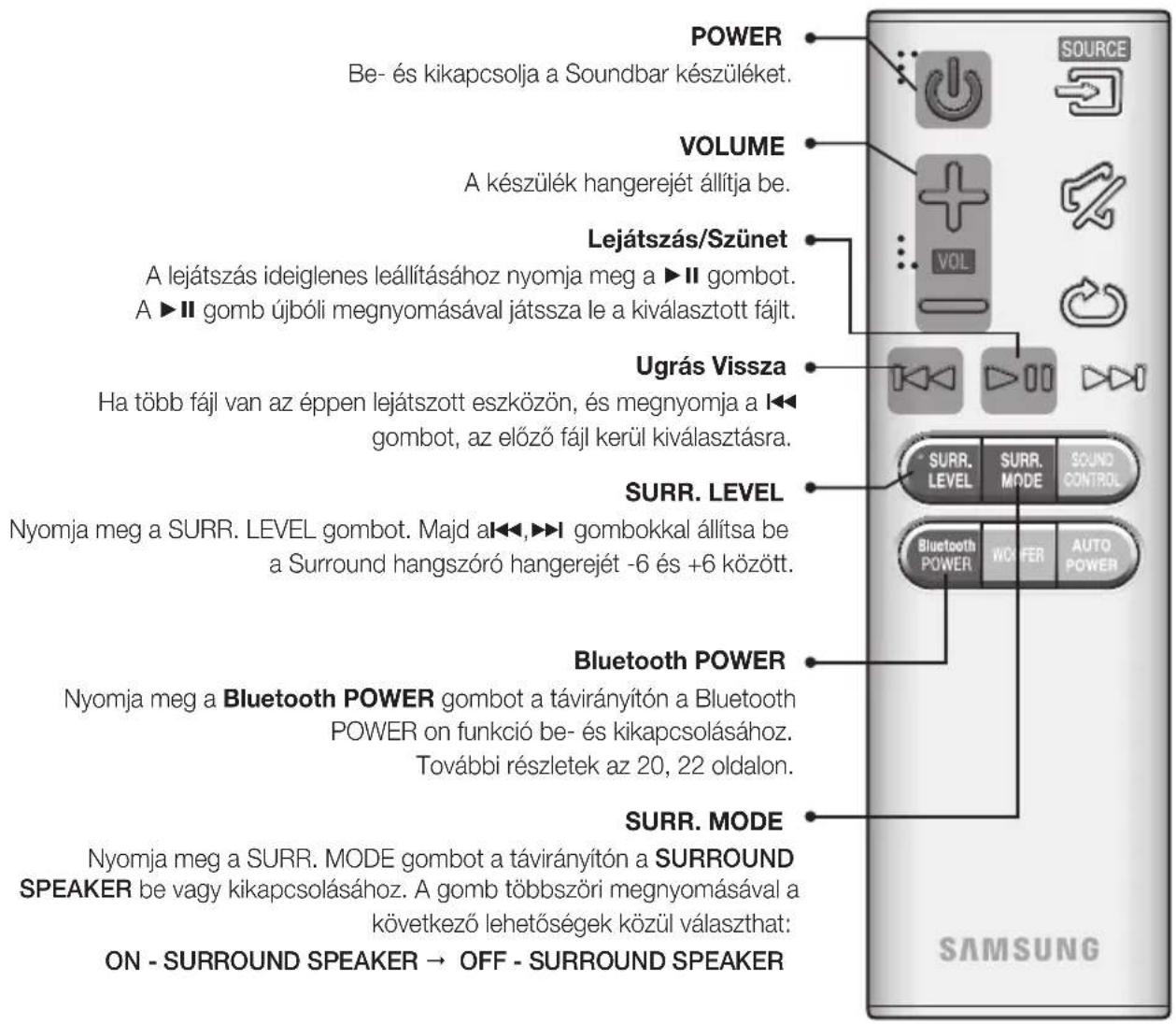

POWER Be- és kikapcsolja a Soundbar készüléket. VOLUME A készülék hangerejét állítja be. Lejátszás/Szünet A lejátszás ideiglenes leállításához nyomja meg a ▶II gombot. A ▶II gomb újbóli megnyomásával játssza le a kiválasztott fájt. Ugrás Vissza Ha több fájl van az éppen lejátszott eszközön, és megnyomja a I◀ gombot, az előző fájl kerül kiválasztásra. SURR. LEVEL Nyomja meg a SURR. LEVEL gombot. Majd al◀,▶▶I gombokkal állítsa be a Surround hangszóró hangerejét -6 és +6 között. Bluetooth POWER Nyomja meg a Bluetooth POWER gombot a távirányítón a Bluetooth POWER on funkció be- és kikapcsolásához. További részletek az 20, 22 oldalon. SURR. MODE Nyomja meg a SURR. MODE gombot a távirányítón a SURROUND SPEAKER be vagy kikapcsolásához. A gomb többszöri megnyomásával a következő lehetőségek közül választhat: ON - SURROUND SPEAKER → OFF - SURROUND SPEAKER SOURCE VOL SURR. LEVEL SURR. MODE SOUND CONTROL Bluetooth POWER WOFER AUTO POWER SAMSUNG

▶Elemek behelyezése a távirányítóba

1. A távirányító fedelét egy megfelelő pénzérmével tudja lecsavarni óramutatóval ellentétesen az ábra szerint.

1. Helyezzen be egy 3 V-os lítiumelemet. A behelyezéskor az elem pozitív (+) pólusa legyen felfelé. Helyezze vissza az akkumulátorfedelet és illessze a '●' jeleket egymás mellé a fenti ábrán látható módon.

1. Egy megfelelő pénzérmével forgassa az elemtartó fedelét óramutatóval egyező irányban kattanásig.

TELEPÍTÉS

A RÖGZÍTÓBILINCS FELSZERELÉSE A FALRA

A készülék falra szereléséhez használja a mellékelt rögzítőbilincset.

Felszereléssel kapcsolatos óvintézkedések

• Csak függőleges falra szerelje.
- Kerülje a magas hömérsékletű vagy páratartalmú helyeket, mert előfordulhat, hogy a fal nem bírja el a készülék súlyát.
- Ellenőrizze a fal teherbírását. Ha a fal nem elég erős a készülék elbírásához, erősítse meg, vagy szerelje a készüléket másik falra.
- Vásároljon és használjon a falnak megfelelő csavarokat és dübeleket (gipszkarton, könnyüszerkezetes fal stb.). Ha lehetséges, a csavarokat dübelekbe csavarja.
- Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbar-t felszerelni tervezi.

-Átmérő: M5

-Hosszúság: 35 mm-es vagy hosszabb javasolt

• A felszerelés előtt csatlakoztatni kell a külső készülékek kábeleit.
• A telepítés előtt kapcsolja ki és húzza ki a készüléket. Ellenkező esetben áramütést okozhat.

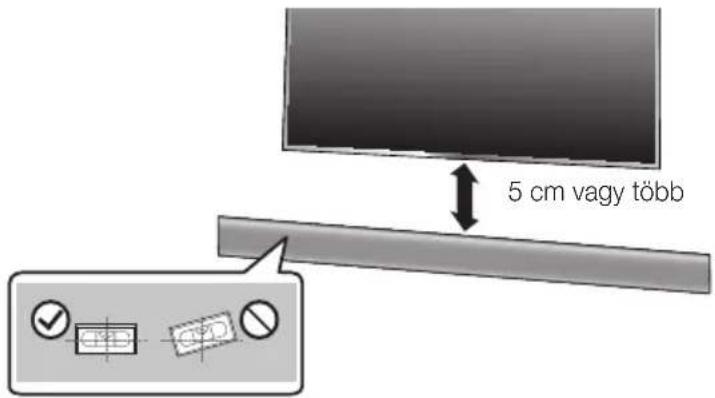

5 cm vagy több

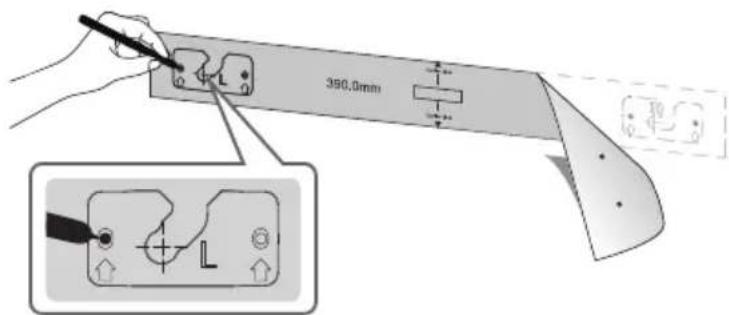

1. Helyezze a telepítési sablont a fal felületére.

2. A telepítési sablonnak vízszintesnek kell lennie.

3. Szerelje legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.

390.0mm

1. Jelölje meg a csavarok helyét a falon, majd vegye le a telepítési sablont. Ezután egy megfelelő méretű fúrófejjel fúrjon lyukakat a csavaroknak.

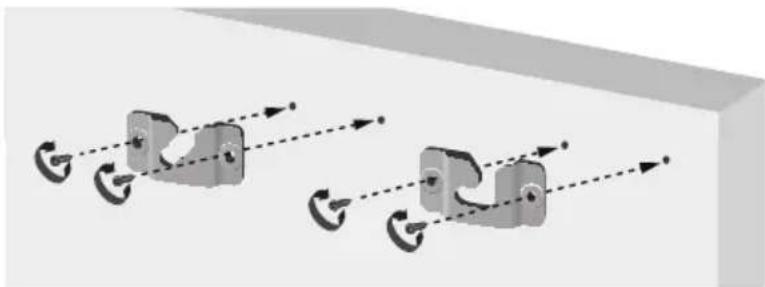

1. Rögzítse a fali konzolokat és a csavarokat a megjelölt helyekre.

- A bal és a jobb oldali konzol eltérő alakú. A megfelelő helyzetben szerelje fel azokat.

A Soundbar falra szerelése

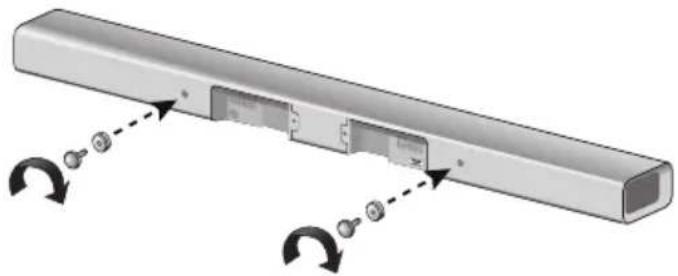

1. Rögzítse a két tartócsavart a Soundbar hátuljában a furatokhoz, az egyiket a bal a másikat a jobb oldalon.
2. Helyezze a Soundbar hátulján lévő rögzítőcsavarokat a fali konzolok hornyaiba. A biztonságos rögzítés érdekében tolja a rögzítőcsavarokat a hornyok végpontjáig.

A KONZOL FELSZERELÉSE A FALI FELSZERELÉSI ÚTMUTATÓ NÉLKÜL

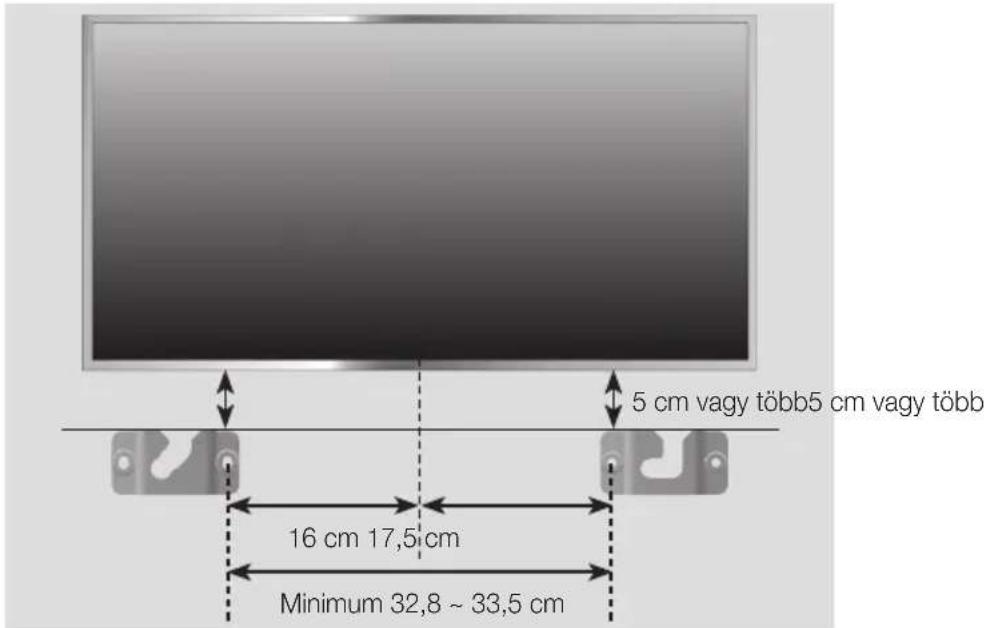

5 cm vagy több5 cm vagy több 16 cm 17,5 cm Minimum 32,8 ~ 33,5 cm

1. Az előző oldalon látható módon, a padlóval párhuzamosan helyezze az Wall Mount L konzolt a kívánt falfelületre. Jelölje meg a csavarok furatainak helyét a falon. Fúrjon lyukakat a csavaroknak a megjelölt helyeken.
2. Illessze a L fali konzolt furatait a falon lévő lyukakhoz és csavarjon be egy csavart a jobb oldali furatba. Húzza meg a csavart, amíg nincs stabilan rögzítve a falba.
3. Az előző oldalon látható módon, a padlóval párhuzamosan helyezze a Wall Mount R konzolt a kívánt falfelületre, a Wall Mount L konzolhoz igazítva. Jelölje meg a csavarok furatainak helyét a falon. Fúrjon lyukakat a csavaroknak a megjelölt helyeken.
4. Illessze az R fali konzolt furatait a falon lévő lyukakhoz, és csavarjon be egy csavart a jobb oldali furatba. Húzza meg a csavart, amíg nincs stabilan rögzítve a falba.
5. Ha a TV alá helyezi fel a konzolokat, hagyjon legalább 5 cm helyet a TV alatt, és igazítsa a konzolokat a TV közepéhez az előző oldalon látható módon.
6. Illessze be a csavarokat a többi lyukba, és húzza meg őket.

A SOUNDBAR LESZERELÉSE A FALRÓL

1. Hózza felfelé a Soundbar készüléket az ábrán látható módon, hogy elválassza azt a fali konzoltól.

A Soundbar leszerelése a falról

• Ne akasszon semmit a felszerelt készülékre, és ne tegye ki ütések hatásának, és ne ejtse le.
• Rögzítse a készüléket biztonságosan a falra, hogy nehogy lezuhanhasson. Ha a készülék lezuhan, személyi sérülést vagy kárt okozhat.
• Ha a készüléket falra szereli, figyeljen arra, hogy gyermekek ne húzhassák a kábeleket, mert a készülék lezuhanhat.
• Az optimális teljesítmény érdekében falra szerelésnél szerelje a hangszórórendszert legalább 5 cm-rel a TV alá, ha a TV a falra van szerelve.
• A biztonság érdekében, ha a készüléket nem a falra rögzíti, helyezze biztonságos, sík felületre, ahol ne tud leesni.

CSATLAKOZÁSOK

• Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt.
• A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt.

A MÉLYHANGSUGÁRZÓ ÉS A SWA-7000S CSATLAKOZTATÁSA A FŐ KÉSZÜLÉKHEZ

A MÉLYHANGSUGÁRZÓ ÉS A SWA-7000S AUTOMATIKUS CSATLAKOZTATÁSA

Az SWA-7000S vezeték nélküli modul és a mélyhangsugárzó kapcsolódási azonosítóját gyárilag beállítottuk. A mélyhangsugárzónak és a SWA-7000S modulnak automatikusan (vezeték nélkül) csatlakoznia kell a fő készszülékhez, amikor bekapcsolja a fő készszüléket, a mélyhangsugárzót és a SWA-7000s modult.

- Amikor megtörténik a mélyhangsugárzó és a SWA-7000S csatlakozása, a mélyhangsugárzón és a SWA-7000S modulon a kék kapcsolatjelző LED-ek abbahagyják a villogást.

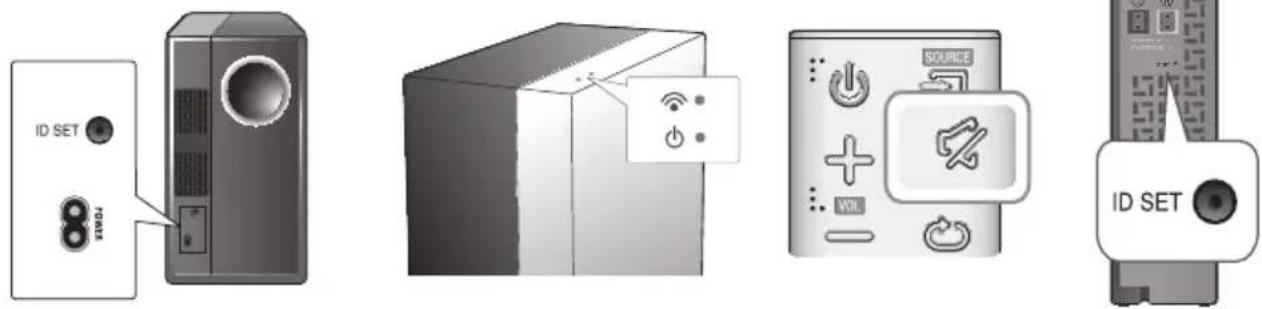

A MÉLYHANGSUGÁRZÓ ÉS A SWA-7000S MANUÁLIS CSATLAKOZTATÁSA

Amennyiben a fő készülék, a mélyhangsugárzó és a SWA-7000S modul bekapcsolásakor a kék kapcsolatjelző LED-ek nem abbahagyják a villogást, állítsa vissza a kapcsolódási azonosítót az alábbi eljárással.

1. Csatlakoztassa a készüléket, a mélyhangsugárzót és a SWA-7000S modult a fali konnektorba.
2. Nyomja le a mélyhangsugárzó és a SWA-7000S hátulján az ID SET gombot egy hegyes tárggyal 5 másodpercre.

- A STANDBY lámpa elalszik, és a LINK lámpa (kék LED) gyorsan villogni kezd.

1. A készülék kikapcsolt állapotában (KÉSZENLÉTI módban) nyomja le a távirányító (Mute) gombját 5 másodpercre.
2. A Soundbar kijelzőjén az ID SET üzenet jelenik meg.

3. A kapcsolat véglegesítéséhez kapcsolja be a fő készüléket, amikor a mélyhangsugárzó és a SWA-7000S kék LED-je villog.

4. A készülék, a mélyhangsugárzó és a SWA-7000S most már kapcsolódnak (létrejön a kapcsolat).

5. A kapcsolatjelző lámpák (kék LED-ek) folyamatosan világítanak a mélyhangsugárzón és a SWA-7000S modulon. Nem szabad villogniuk.
6. Ha a kapcsolatjelzők nem kéken világítanak, a kapcsolódás sikertelen volt. Kapcsolja ki a készüléket és kezdje újra a 2. lépéstől.

- A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt.

- A készülék kikapcsolásakor a vezeték nélküli subwoofer készenléti módba vált, és a STANDBY LED villog a felső részen, miután a kapcsolatjelző (kék LED) 30 másodpercig villog.

- Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (2,4GHz/5GHz) használja, mint a Soundbar, az interferencia miatt a hang zajos lehet.

- A vezeték nélküli jel maximális átviteli távolsága a készülék és a mélyhangsugárzó vagy a készülék és az SWA-7000S modul között kb. 10m lehet, de ez függ a környezettől. Ha vasbeton vagy fémfal van a készülék és a vezeték nélküli mélyhangsugárzó és vagy a készülék és az SWA-7000S modul között, előfordulhat, hogy a rendszer egyáltalán nem fog működni, mert a rádióhullámok nem hatolnak át a fémen.

- Ha nem sikerül a vezeték nélküli kapcsolat létrehozása, kövesse az előző oldalon található 1-5 lépéseket a kapcsolat újbóli létrehozásához a készülék, a vezeték nélküli mélyhangsugárzó és a SWA-7000S között.

- A vezeték nélküli mélyhangsugárzó és a SWA-7000S beépített antennát tartalmaz. Tartsa távol mindkét készüléket víztől és nedvességtől.

- Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli mélyhangsugárzó és a SWA-7000S körül ne legyenek akadályozó tárgyak.

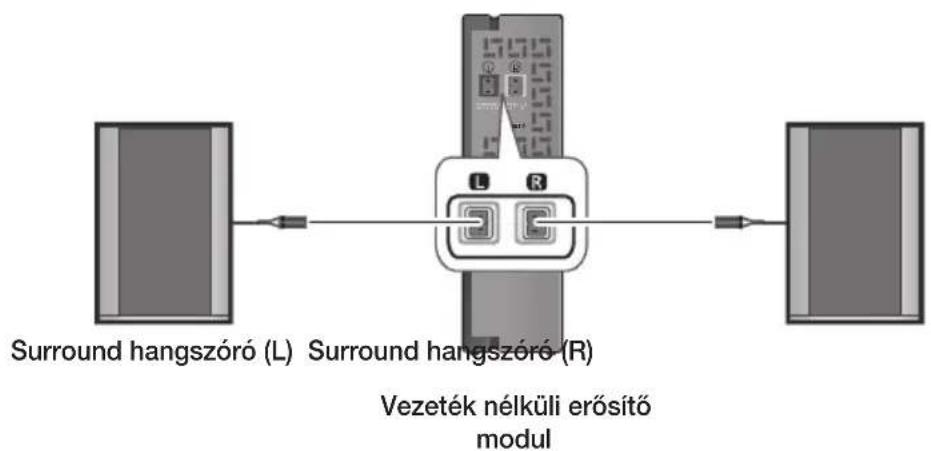

A SURROUND HANGSZÓRÓK CSATLAKOZTATÁSA

- Helyezze ezeket a hangszórókat a hallgatási pozíció két oldalára. Ha nincs elég hely, helyezze el őket egymással szemben. Helyezze őket fülmagasság fölé kb. 60-90 cm-re úgy, hogy enyhén lefelé nézzenek.

- Csatlakoztassa a surround hangszórókat a vezeték nélküli vevőmodulhoz.

- Mindegyik hangszóró hátulján vagy alján színes címke található. Mindegyik kábel végéhez közel egyetlen színes csík található. Párosítsa össze a csíkot a hangszórón található címkével a szín alapján és csatlakoztassa a kábelt a hangszóróhoz.

KÜLSŐ ESZKÖZ CSATLAKOZTATÁSA HDMI KÁBELLEL

A HDMI egy szabványos, digitális interfész, amely TV, projektor, DVD lejátszó, Blu-ray lejátszó, beltéri egység és egyéb eszközök csatlakoztatására alkalmas.

A HDMI megvédi a jelet az analóg formátumra konvertálás miatt fellépő gyengüléstől és megőrzi az eredeti digitális forrás kép- és hangminőségét.

HDMI OUT (TV) HDMI IN HDMI Kábel (nem tartozék) HDMI Kábel (nem tartozék) HDMI OUT Digitális Eszközök TV HDMI IN

HDMI IN

Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI IN aljzatba, és a digitális eszköz HDMI OUT aljzatába.

és,

HDMI OUT (TV)

Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék hátulján a HDMI OUT (TV) aljzatba, és a TV HDMI IN aljzatába.

- A HDMI egy olyan interfész, amely a videó és audió adatok digitális átvitelét egy kábelen keresztül oldja meg.

HDMI OUT (ARC)

Az ARC funkcióval a digitális audió megjelenhet a HDMI OUT (ARC) porton.

Csak akkor kapcsolható be, ha a Soundbar ARC-kompatibilis TV-hez csatlakozik.

- Az Anynet+ funkcionak bekapcsolva kell lennie.

- Ez a funkció nem használható, ha a HDMI kábel nem támogatja a ARC szabványt.

KÜLSŐ ESZKÖZ CSATLAKOZTATÁSA AUDIÓ (ANALÓG) VAGY OPTIKAI (DIGITÁLIS) KÁBELLEL

Ez a készülék egy optikai digitális bemenettel és egy audió analóg bemenettel (Aux In) rendelkezik, így kétféleképpen csatlakoztatható TV-hez.

AUX IN OPTICAL IN Vagy TV AUDIO OUT Audio Kábel (nem tartozék) Optikai Kábel (tartozék) OPTICAL OUT BD/ DVD lejátszó/ Beltéri egység/ Játékkonzol

AUX IN

Kösse össze a készülék AUX IN (Audio) aljzatát a TV vagy a jelforrás AUDIO OUT aljzatával. A használathoz kapcsoljon át az AUX funkcióra.

Vagy,

OPTICAL IN

Kösse össze a készülék OPTICAL IN (Audio) aljzatát a TV vagy a jelforrás OPTICAL OUT aljzatával. A használathoz kapcsoljon át az D.IN funkcióra.

• Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt.
• A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt.

A KÉSZÜLÉK FUNKCIÓI

BEMENETI MÓD

Nyomja meg a készülék felső paneljén a (→) gombot, vagy a távirányító → (SOURCE) gombját a kívánt mód kiválasztásához.

Bemeneti mód Kijelző
Optikai digitális bemenet	D.IN
AUX bemenet	AUX
HDMI bemenet	HDMI
BLUETOOTH mód	BT
TV SoundConnect	TV
USB mód	USB

A készülék automatikusan kikapcsol a következő helyzetekben:

• D.IN/HDMI/BT/TV/USB Mód

-Ha nincs audiójel 25 percig.

- AUX Mód

-Ha az AUX kábel nincs csatlakoztatva 25 percig.

-Auto Power Down On módban, ha nem nyom meg gombot 8 órán át, amikor az AUX kábel csatlakoztatva van.

-Az Automatikus kikapcsolás funkció be- és kikapcsolásához tartsa lenyomva a▶II gombot 5 másodpercig. Az OFF/ ON-AUTO POWER DOWN felirat jelenik meg a képernyőn.

ARC (HDMI OUT)

Az ARC (Audio Return Channel) funkció a digitális hangjeleket a HDMI OUT (ARC) portra küldi.

TV HDMI Kábel (nem tartozék)

1. Csatlakoztassa az ARC kompatibilis TV-t a Soundbar-hoz egy HDMI kábellel.

2. Kapcsolja be a TV-t, a Soundbar készüléket, majd kapcsolja be a Soundbar Anynet+ funkcióját.

3. Nyomja meg a készülék felső paneljén a (→) gombot, vagy a távirányító → (SOURCE) gombját a D.IN mód kiválasztásához.

• Ha a HDMI kábel nem támogatja az ARC funkciót, az ARC nem fog megfelelően működni.
• Az ARC funkció kikapcsolásához kapcsolja ki az Anynet+ funkciót.

BLUETOOTH

Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz és kiváló sztereó minőségű audiót hallgathat vezeték nélküll

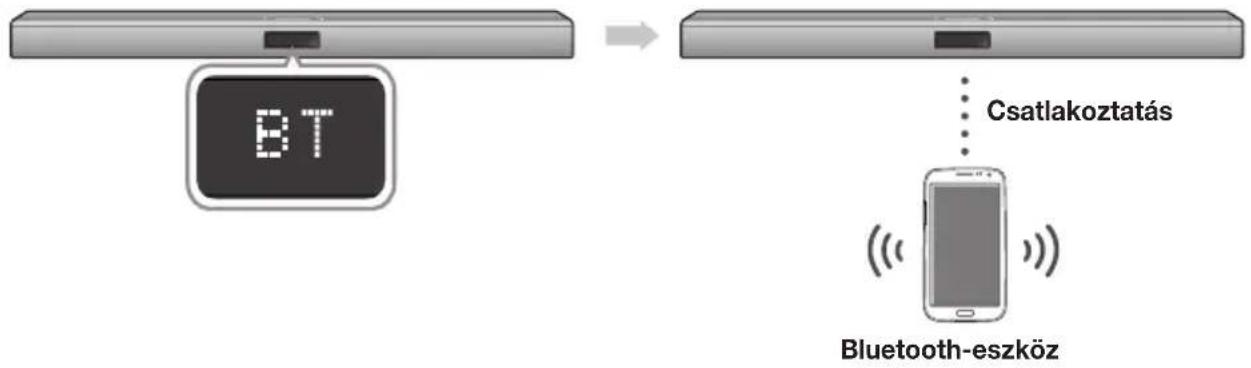

▶Az Soundbar csatlakoztatása Bluetooth-eszközhöz

Ellenőrizze, hogy a Bluetooth-eszköz támogatja-e a Bluetooth-kompatibilis sztereó fejhallgató funkciót.

BT Csatlakoztatás Bluetooth-eszköz

1. Nyomja meg a készülék felső paneljén a ( ) gombot, vagy a távirányító (SOURCE) gombját a BT mód kiválasztásához.

- Megjelenik a BT READY felirat a Soundbar kijelzőjén.

1. Lépjen be a csatlakoztatni kívánt Bluetooth-eszköz Bluetooth menüjébe. (erről bővebbet a Bluetootheszköz használati útmutatójában olvashat)

2. Lépjen be a Bluetooth-eszköz sztereó fejhallgató menüjébe.

- Megjelenik az észlelt eszközök listája.

1. A listából válassza ki a "[Samsung] Soundbar J-Series" lehetőséget.

2. Ha a Soundbar a Bluetooth eszközhöz van csatlakoztatva, az elülső kijelzön a [Bluetooth eszköznév] → BT jelenik meg.

3. Az eszköznév csak angol lehet. Ha a név nem angol, egy aláhúzásjel " _ " jelenik meg.

4. Ha a Bluetooth eszközt nem sikerült csatlakoztatni az Soundbar készülékhez, törölje a Bluetooth-eszköz által megtalált előző "[Samsung] Soundbar J-Series" eszközt, és kerestesse meg vele az Soundbar készüléket újra.

5. Játssza le a kívánt zenét a csatlakoztatott eszközön.

6. A Bluetooth-eszköz által lejátszott zene ezután a Soundbar rendszeren keresztül hallgatható.

7. BT módban a Lejátszás/Szünet/Előre/Hátra funkciók nem használhatók. Ezek a funkciók azonban az AVRCP-t támogató Bluetooth eszközökön elérhetők.

8. Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.

9. Egyszerre csak egy Bluetooth-eszköz csatlakoztatható.
10. A Bluetooth kapcsolat megszakad, ha kikapcsolja a Soundbar készüléket.
11. Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

-Ha erős elektromos mező van az Soundbar körül.
-Ha egyszerre több Bluetooth-eszközt csatlakoztat az Soundbar-hez.
-Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén vagy hibásan működik.

- Fontos, hogy olyan eszközök, mint mikrohullámú sütők, vezeték nélküli LAN adapterek, fluoreszcens lámpák vagy gázsütők ugyanazt a frekvencia-tartományt használják, mint a Bluetooth-eszköz, ezért elektromos interferencia lehet az eredmény.

• A Soundbar támogatja az SBC adatokat (44.1kHz, 48kHz).
• Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.
• Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós) funkciót támogatja.
• Miután a HW-J470 csatlakozott egy eszközhöz, ha a Soundbar D.IN, AUX, HDMI vagy USB módban van és kiválasztja a „[Samsung] Soundbar J-Series” lehetőséget Bluetooth eszközök listájából, a HW-J470 automatikusan át vált BT módba.

Amennyiben a Bluetooth Power On funkció be van kapcsolva, a Soundbar készülék pedig kikapcsolva, akkor a Soundbar automatikusan bekapcsol, ha egy korábban csatlakoztatott Bluetooth-eszköz ismét csatlakozni próbál.

1. A Bluetooth Power ON funkció bekapcsolásához nyomja meg a Bluetooth POWER gombot a távirányítón, ha a Soundbar be van kapcsolva.

2. A "ON-BLUETOOTH POWER" felirat jelenik meg a Soundbar kijelzőjén.

• Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)
• A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a [BT READY] üzenet látható.
• A TV SoundConnect módban a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

▶A Bluetooth-eszköz és az Soundbar csatlakozásának bontása

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati útmutatójában olvashat.

- Az Soundbar csatlakoztatása megszűnik.

- Ha az Soundbar készülék és a Bluetooth-eszköz csatlakozását megszünteti, az Soundbar elülső kijelzőjén megjelenik a BT DISCONNECTED felirat.

▶Az Soundbar és a Bluetooth-eszköz csatlakozásának bontása

Nyomja meg a (SOURCE) gombot a távirányítón vagy a ( ) gombot a készülék felső paneljén a BT módból egy másik módba váltsához, vagy a Soundbar kikapcsolásához.

- A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbar-től, mielőtt végleg bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a Bluetooth-eszköz között 5 m-nél nagyobb lesz.
• Az Soundbar 25 perc után automatikusan kikapcsol a Kész állapotban.

További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak egymáshoz.

- A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha:

• Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.
• Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.
• Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések, mikrohullámú sütő, vagy vezeték nélküli LAN.

- Helyezze el a Bluetooth-eszközt az Soundbar közelében.

- Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat. Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.

- Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.

- A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad, ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb akadályok.

- Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése közben.

A SAMSUNG AUDIO REMOTE ALKALMAZÁS HASZNÁLATA

A Samsung Audio Remote alkalmazás telepítése

A HW-J470 irányításához egy okos eszközről a Samsung Audio Remote alkalmazás segítségével, töltse le a Samsung Audio Remote alkalmazást a Google Play áruházból.

Market search : Samsung Audio Remote

A Samsung Audio Remote alkalmazás elindítása

Indítsa el a Samsung Audio Remote alkalmazást az alkalmazás ikonját megérintve az okoseszközön, majd kövesse az alkalmazás utasításait.

Audio Remo SAMSUNG Audio Remo

- A Samsung Audio Remote alkalmazás csak Android OS 3.0 vagy újabb operációs rendszert használó okoseszközöket támogat.

TV SOUNDCONNECT

A TV hangja hallgatható egy TV SoundConnect funkciót támogató Samsung TV-hez kapcsolt Soundbar készüléken.

▶A TV csatlakoztatása a Soundbar készülékhez

TV Csatlakoztatás

áás TV

1. Kapcsolja be a TV-t és a Soundbar-et.

2. Kapcsolja be a TV menüjét.

3. Lépjen a Hangszóróbeállítások lapra a "Hang" lapon.

4. Az "Új eszköz hozzáadása" menüpontot állítsa "Be" értékre.

5. Nyomja meg a készülék felső paneljén a (→ gombot, vagy a távirányító → SOURCE) gombját a TV mód kiválasztásához.

6. A TV-n megjelenik egy üzenet, hogy szeretné-e engedélyezni a TV SoundConnect funkciót. A TV képernyőn megjelenik a "[Samsung] Soundbar" üzenet is.

7. Válassza a lehetőséget a TV távirányítójával a TV és a Soundbar csatlakoztatásának befejezéséhez.

• Ha átváltja a Soundbar üzemmódját TV-ről egy másik módra, a TV SoundConnect automatikusan kikapcsol.
• A Soundbar másik TV-hez történő csatlakoztatásához a meglévő csatlakozást bontani kell.
• A jelenlegi kapcsolat megszakításához a távirányítón tartsa lenyomva 5 másodpercig a
  ▶ II gombot. A csatlakozáshoz egy másik TV-hez, kövesse a fenti lépéseket 1-től 4-ig.

- A TV SoundConnect (SoundShare) funkciót a 2012 után megjelent Samsung TV-k támogatják. A kezdés előtt ellenőrizze, hogy a TV támogatja-e a TV SoundConnect (SoundShare) funkciót. (További információk a TV használati útmutatójában találhatók.)

- Ha a Samsung TV-je 2014 előtti, ellenőrizze a SoundShare beállítási menüt.

- Ha a távolság a TV és a Soundbar között meghaladja az 5 m-t, a kapcsolat instabil lehet és a hang szaggathat. Ebben az esetben helyezze át a TV-t vagy a Soundbar készüléket, hogy hatótávolságán belül legyenek, majd hozza létre újra a TV SoundConnect kapcsolatot.

- TV SoundConnect hatótávolság -Ajánlott csatlakoztatási távolság: 50 cm-en belül -ajánlott üzemi hatótávolság: 5 m-en belül

- A Lejátszás/Szünet, Előre, Hátra gombok nem használhatók TV SoundConnect módban.

▶A Bluetooth POWER On funkció használata

A Bluetooth POWER On funkciója akkor lesz elérhető, ha csatlakoztatta a Soundbar készüléket egy Bluetooth kompatibilis TV-hez a TV SoundConnect funkcióval. Ha a Bluetooth POWER On funkció be van kapcsolva, a csatlakoztatott TV be- és kikapcsolásakor a Soundbar is be- és kikapcsol.

1. Csatlakoztassa a TV-t a Soundbar -hoz a TV SoundConnect funkcióval.

2. Nyomja meg a Soundbar és a távirányító Bluetooth POWER gombját. A "ON/OFF-BLUETOOTH POWER" felirat megjelenik a Soundbar kijelzőjén.

3. ON-BLUETOOTH POWER : A Soundbar be- és kikapcsol, ha be- vagy kikapcsolja a TV-t.

4. OFF-BLUETOOTH POWERA Soundbar csak akkor kapcsol ki, ha kikapcsolja a TV-t.

- Ezt a funkciót csak a 2013 után megjelent Samsung TV-k támogatják.

USB

Lejátszhatók USB adathordozón található zenefájlok a Soundbar segítségével.

USB port

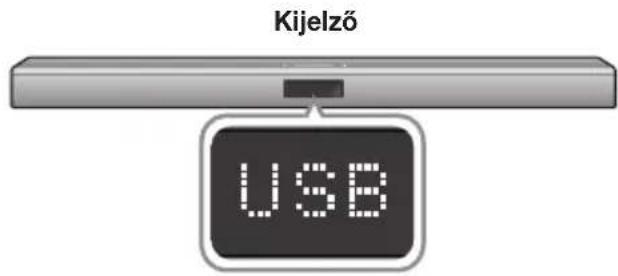

Kijelző USB

HUN

1. Csatlakoztassa az USB eszközt a készülék hátulján az USB csatlakozóba.
2. Nyomja meg a készülék felső paneljén a (→ gombot, vagy a távirányító (SOURCE) gombját a USB mód kiválasztásához.

3. Megjelenik az USB felirat a képernyön.

4. A Soundbar csatlakoztatása az USB-eszközhöz sikerült.

5. Automatikusan kikapcsol (Auto Power Off), ha nincs USB eszköz csatlakoztatva több, mint 25 percig.

▶USB eszköz csatlakoztatása előtt

Ne felejtse a következőket:

• Ha az USB eszközön lévő fájl vagy mappa neve meghaladja a 10 karaktert, nem jelenik meg a Soundbar kijelzőjén.
• Előfordulhat, hogy a készülék nem minden USB adathordozóval kompatibilis.
• A FAT16 és FAT32 fájlrendszereket támogatja. -Az NTFS fájlrendszer nem támogatott.

• Csatlakoztassa az USB eszközt közvetlenül a készülék USB aljzatába. Ellenkező esetben kompatibilitási probléma léphet fel.

• Ne csatlakoztasson több adathordozót a készülékhez kártyaolvasóval. Nem fog megfelelően működni.

• A digitális fényképezőgépek PTP protokollját nem támogatja.
• Fájlok átvitele közben ne húzza ki az USB eszközt.
• A készülékkel nem játszhatók le a kereskedelmi webhelyekről a DRM-védelemmel ellátott zenefájlok (MP3, WMA).
• Külső HDD-ket nem támogat.
• Mobiltelefonok nem támogatottak.
• Kompatibilitási lista

Formatum	Kodek	Mintavételi Frekvenciát	Bitsebesség
*.mp3	MPEG 1 Layer2	16KHz ~ 48KHz	80kbps~320kbps
	MPEG 1 Layer3
	MPEG 2 Layer3
	MPEG 2.5 Layer3
*.wma	Wave_Format_MSAudio1		56kbps~128kbps
	Wave_Format_MSAudio2
*.aac	AAC	16KHz ~ 96KHz	48kbps~320kbps
	AAC-LC 128kbps~192kbps
	HE-AAC 24KHz ~ 96KHz 48kbps~64kbps
*.wav	-	16KHz ~ 48KHz	akár 3000 kbps
*.ogg	OGG 1.1.0 50kbps~500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz akár 3000 kbps

SZOFTVERFRISSÍTÉS

Előfordulhat, hogy a Samsung szoftverfrissítéseket biztosít a Soundbar rendszer eszközszoftveréhez a jövőben.

Ha rendelkezésre áll frissítés, frissítheti az eszköszsoftvert, ha a frissítést tartalmazó USB eszközt csatlakoztatja a Soundbar USB portjához.

Fontos, hogy ha több frissítőfájl áll rendelkezésre, egyenként kell az USB eszközre másolni őket, és egyenként kell az eszközszoftver frissíteni velük.

A frissítések letöltéséről további információkat a Samsung.com oldalon vagy a Samsung ügyfélszolgálaton talál.

- A készülék rendelkezik DUAL BOOT funkcióval, ha a szoftverfrissítés nem sikerült újra megpróbálhatja az eszközszoftver frissítését.

- Csatlakoztassa az eszközszoftver-frissítést tartalmazó USB meghajtót a készüléken található USB porthoz.

- Előfordulhat, hogy az eszközszoftver frissítése nem működik, ha az USB eszközön a Soundbar által támogatott audiofájlok találhatók.

- A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. Az eszközsoftver frissítése után a készülék automatikusan kikapcsol.

- A visszaállítás után minden beállítás visszaáll a gyári alapértékre. Ajánlott a beállítások feljegyzése, hogy a frissítés után újra elvégezhetők legyenek.

Vegye figyelembe, hogy az eszközszoftver frissítése visszaállítja a mélyhangsugárzó csatlakoztatást is. Ha a visszaállítás után a mélyhangsugárzó nem csatlakozik automatikusan, lásd a 14. oldalt. Ha a szoftverfrissítés nem sikerült, javasolt az USB-adathordozót újraformázni FAT16 struktúrában, és újra megpróbálni.

- Miután a szoftver frissítése befejeződött, kapcsolja ki a készüléket. majd tartsa lenyomva a (▶II) gombot a távirányítón több mint 5 másodpercig. Az “INIT” felirat jelenik meg a kijelzön és a készülék kikapcsol. A frissítés ezzel befejeződött.

- Ne formázza az USB meghajtót NTFS formátumura. A Soundbar nem támogatja az NTFS fájlrendszert.

- A gyártmánytól függően előfordulhat, hogy egyes USB-adathordozókat nem ismer fel.

HIBAELHÁRÍTÁS

A szervizhez fordulás előtt ellenőrizze a következőket.

A készülék nem kapcsolódik be.
• Be van dugva a konnektorba?	→ Dugja be a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.
• Nincs jelen statikus elektromosság?	→ Húzza ki a dugót, majd csatlakoztassa újra.

Nincs hang.
Nincs bekapcsolva a némítás?A hangerő nincs minimumon?	→ A (Mute) gombbal kapcsolja ki a Némítás funkciót.→ Növelje a hangerőt.

A távirányító nem működik.
Lemerültek az elemek?Nem túl nagy a távolság a távirányító és a készülék között?	→ Cserélje ki az elemeket.→ Menjen közelebb az egységhez.

A TV SoundConnect (TV csatlakoztatás) sikertelen.
Támogatja a TV-je a TV SoundConnect funkciót?A TV szoftvere a legújabb verzió?Nincs hiba a csatlakozás során?Állítsa vissza a TV MÓDOT és csatlakoztassa újra.	→ A TV SoundConnect funkciót a 2012 után forgalomba hozott Samsung TV-k támogatják.Ellenőrizze, hogy a TV támogatja-e a TV SoundConnect funkciót.→ Frissítse a TV-t a legújabb eszközszoftverrel.→ Forduljon a Samsung ügyfélszolgálathoz.→ Nyomjaélagombot 5 másodpercre a TV SoundConnect kapcsolat visszaállításához.

A piros LED a mélyhangsugárzón villog és a mélyhangsugárzó nem ad ki hangot.
Előfordulhat, hogy a mélyhangsugárzó nem csatlakozik a készülék fő egységéhez.	→ Próbálja meg újra csatlakoztatni a mélyhangsugárzót.(lásd a 14 oldalt)

A subwoofer észrevehetően mozog és rezeg
• Próbálja meg beállítani a mélyhangsugárzó rezgését.	→ Az mélyhangsugárzó hangerejének beállításához (SW-12 és SW+6 között) nyomja meg a WOOFER gombot a távirányítón. Lásd: 9. oldal).

FÜGGELÉK

MÜSZAKI ADATOK

A 2/1984. (III. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-J470 típusú készülék megfelel az alábbi műszaki jellemzőknek

Modell neve	HW-J470
ÁLTALÁNOS	USB 5 V / 0,5 A
	Tömeg	Készülék 1,6 kg
		Subwoofer 4,6 kg
		Surround hangszóró 0,31 kg
		Hátsó (Surround)ERŐSÍTŐ (SWA-7000S)	0,74 kg
	Méretek(SzéxMaxMé)	Készülék 957,5 x 59,5 x 66,5 mm
		Subwoofer 179 x 361 x 299,5 mm
		Surround hangszóró 95 x 116,4 x 74 mm
		Hátsó (Surround)ERŐSÍTŐ (SWA-7000S)	50,0 x 200,0 x 132 mm
	Működési hőmérséklet +5 °C - +35 °C
	Páratartalom 10 % - 75 %
ERŐSÍTŐ	Névleges teljesítmény	Készülék 80 W/ 2 CH, 3 ohm, THD=10%, 1KHz
		Subwoofer 140W, 3 OHM, THD = 10%, 100Hz
		Hátsó(SWA-7000S) 80 W/ 2 CH, 3 ohm, THD=10%, 1KHz
	Jel/zaj viszony (analóg bemenet) 65 dB
	Szétválasztás (1kHz) 65 dB

* A Jel/zaj viszonyt, a szétválasztást és az érzékenységet az AES (Audio Engineering Society) útmutatásai alapján mértük.
* Névleges specifikáció

- A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.

-A súly- és méretadatok körülbelüli értékek.

- A tápfeszültségről és a teljesítményfelvételről a készüléken elhelyezett címkén olvashat.

※ Nyílt forráskódú licenc Megjegyzés

• A termékben használt nyílt forráskódú szoftverekkel kapcsolatos további információkért látogasson el a honlapra: http://opensource.samsung.com
• A nyílt forráskódú projektekkel kapcsolatos kérdésekkel és kérésekkel érdeklődjön a Samsung e-mail címén ([e-mail]).

A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges követelményeinek és más vonatkozó előírásainak.

A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás > Terméktámogatás keresése pont alatt, ha beírja a modell nevét.

Ez a készülék minden EU-országban üzemeltethető.

Kapcsolatfelvétel: SAMSUNG WORLD WIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

Area Contact Centre 📞 Web Site
■Europe
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(^0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support

Area Contact Centre 📞 Web Site
LUXEMBURG	261 03 710	www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora** (koszt połączenia według taryfyoperatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN 0771	726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64 (0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66.

számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere (WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

Návod na použitie

Wireless Audio - Soundbar
