MODE D'EMPLOI HWJ470 SAMSUNG

www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/support HW-J470 EN ENG-0311.indd 27 2015/3/24 9:04:36Wireless Audio - Soundbar Imaginez les possibilités Merci d’avoir choisi un appareil Samsung.Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur www.samsung.com/register Manuel d'utilisation HW-J4702 CARACTÉRISTIQUES

CARACTÉRISTIQUES TV SoundConnect TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre Soundbar via une connexion Bluetooth et vous permet de contrôler le son. HDMI L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette. L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le Soundbar via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC. Caisson de basses sans fil/Module sans fil SWA-7000S Le module sans fil de Samsung élimine la nécessité de recourir à des câbles pour relier l'unité principale et l'ensemble caisson de basses/module SWA-7000S. Au lieu de cela, l'ensemble caisson de basses/module SWA-7000S se connecte à un module sans fil compact qui communique avec l’unité principale. Télécommande multifonction Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton. Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Soundbar. Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil! Utilisation de l'application Samsung Audio Remote Pour contrôler le périphérique avec votre périphérique intelligent grâce à l'application Samsung Audio Remote, téléchargez l'application Samsung Audio Remote en y accédant via l'application Google Play. LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories. Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés. Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.2

INFORMATIONS RELATIVES À LA

SÉCURITÉ AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.4

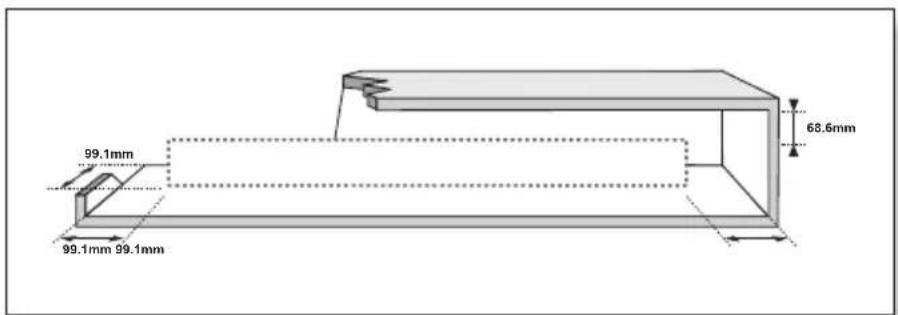

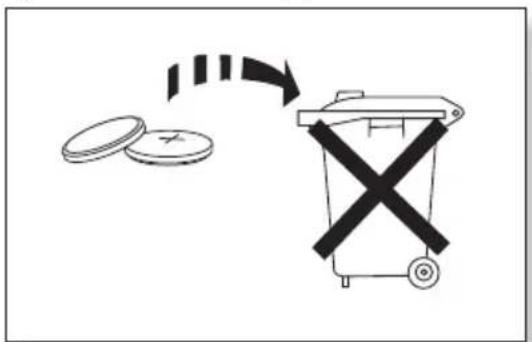

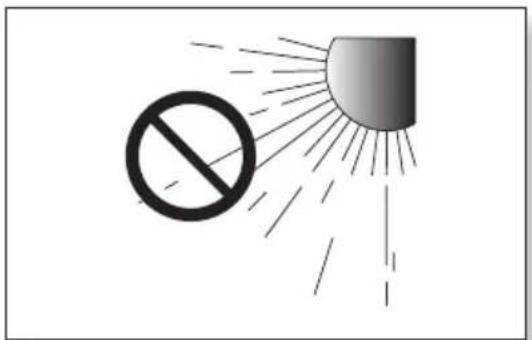

PRÉCAUTIONS Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période. 99.1mm 99.1mm

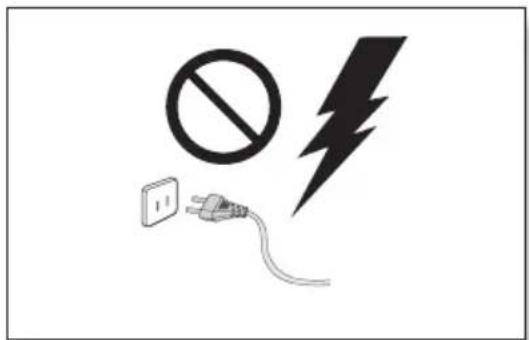

99.1mm En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil. Les batteries utilisées dans ce produit contiennent des produits chimiques néfastes pour l’environnement. Ne jetez pas les batteries avec vos déchets ménagers. Les batteries (pack de batteries ou batteries installées) ne doivent pas être exposées à des sources de chaleur excessives telles que les rayons du soleil ou les flammes. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Il existe un danger d'explosion si les batteries ne sont pas remplacées correctement. Lorsqu'un remplacement est nécessaire, utilisez uniquement le même type de batterie ou un modèle équivalent.4

FRA SOMMAIRE SOMMAIRE ● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. ● Des frais supplémentaires pourront vous être facturés dans les cas suivants :(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). ● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée). 2 CARACTÉRISTIQUES 2 Caractéristiques 3 informations relatives à la sécurité 6 Contenu 7 DESCRIPTIONS 7 Panneau supérieur/façade 8 Panneau Arrière 9 télécommande 11 INSTALLATION 11 Installation de la fixation murale 11 Précautions d’installation 12 Installation du support sans se reporter au Guide d'installation de la fixation murale 13 Démontage de la Soundbar du système de fixation murale 14 BRANCHEMENTS 14 Connexion du caisson de basses et du module SWA-7000S à l'unité principale 15 Connexion des enceintes ambiophoniques 16 Connexion d'un périphérique externe à l'aide d'un câble HDMI 17 Connexion d'un périphérique externe à l'aide d'un câble Audio (analogique) ou Optique (numérique) 18 FONCTIONS 18 Mode D’entrée 18 ARC (HDMI OUT) 19 Bluetooth

22 TV SoundConnect 23 USB 24 Mise à jour logicielle 25 TÉPANNAGE 26 ANNEXE 26 Spécifications6 CONTENU

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation. + Icônes utilisées dans le présent manuel Icône Terme Définition Attention Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés. Remarque Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction. + Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)

2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 25)

Vérifiez la présence des accessoires fournis présentés ci-dessous. Télécommande / Batterie Lithium (3V : CR2032) Cordon d'alimentation : 3EA Adaptateur CC Câble optique (Fixation rurale Gauche : 1EA) (Fixation rurale Droite : 1EA) Câble USB Manuel d'utilisation Fixation de support mural Vis du support 1 : 2EA Vis du support 2 : 2EA Guide du système de fixation murale ● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité. + Accessoires des enceintes

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω ID SETLR Enceintes ambiophoniques : 2EA Caisson de basses Câble de l'enceinte : 2EA Module de réception sans fil (SWA-7000S)6

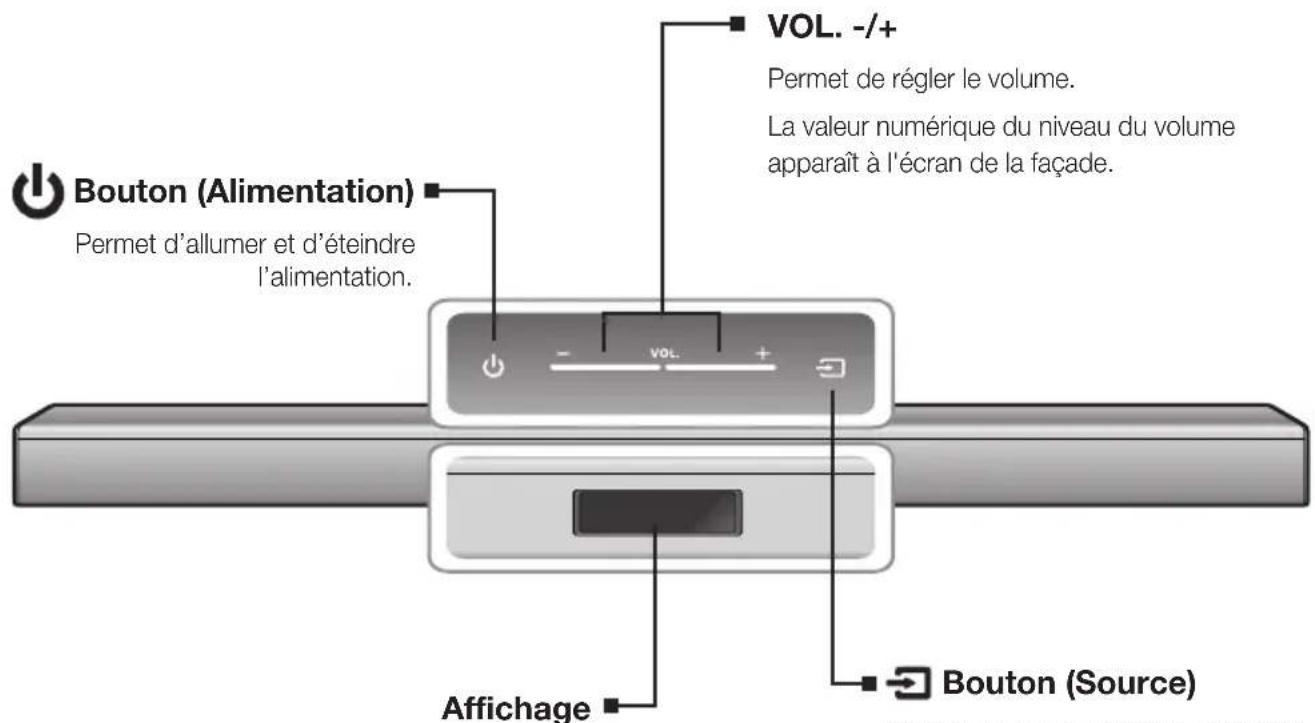

Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation. VOL. -/+ Permet de régler le volume.La valeur numérique du niveau du volume apparaît à l'écran de la façade. Affichage Affiche le mode actuellement sélectionné. ● Si aucune entrée n'est reçue de l'appareil ou la télécommande pendant 25 secondes, la luminosité de l'affichage diminuera automatiquement. Bouton (Source) Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton (Source) pendant plus de 3 secondes, le bouton agit comme le bouton (Mute (Silencieux)). Pour annuler la configuration du bouton (Mute (Silencieux)), appuyez à nouveau sur le bouton (Source) pendant plus de 3 secondes. ● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.8 DESCRIPTIONS

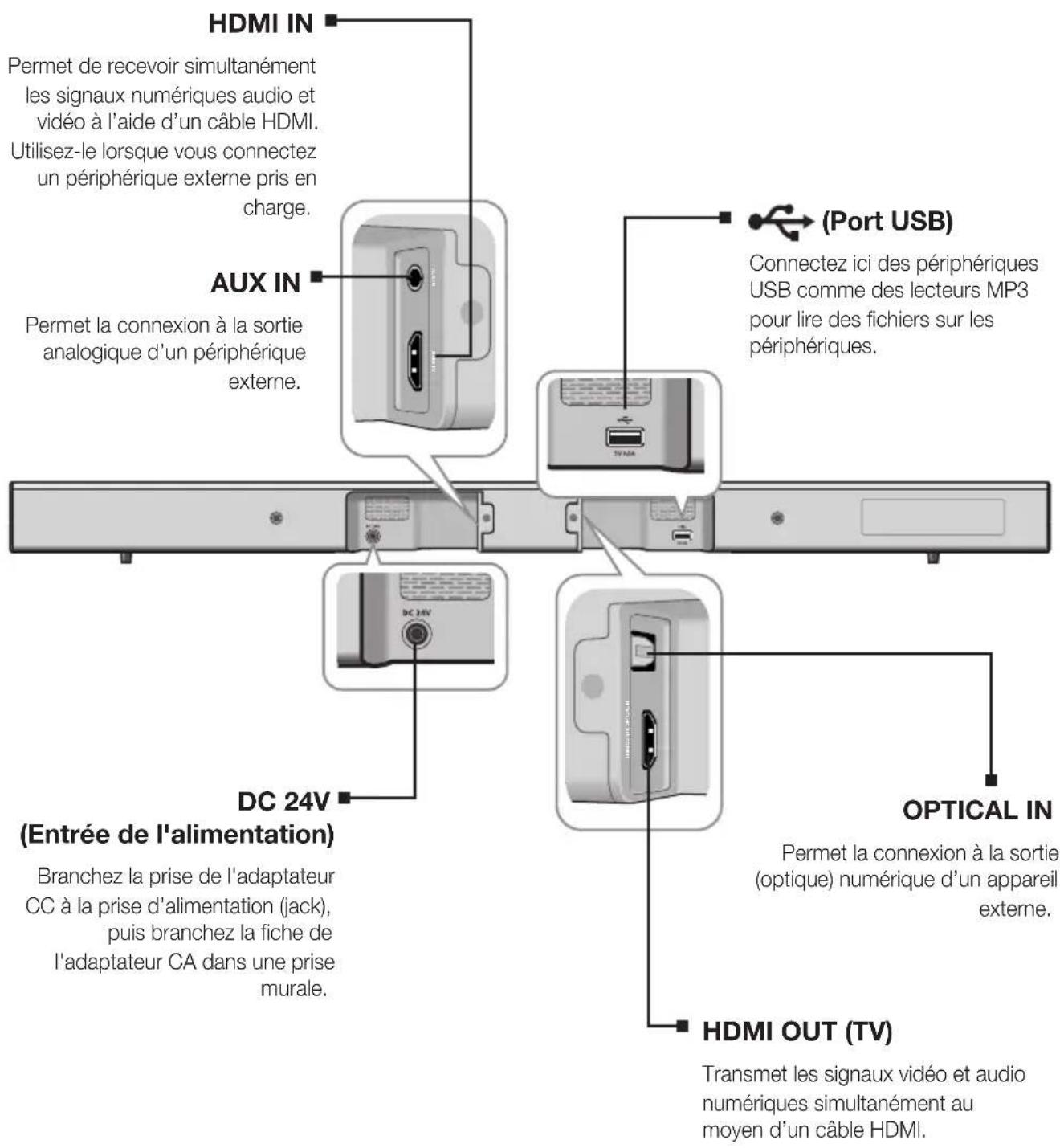

DC 24V (Entrée de l'alimentation) Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. (Port USB) Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques. HDMI OUT (TV) Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI. OPTICAL IN Permet la connexion à la sortie (optique) numérique d’un appareil externe. HDMI IN Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge. AUX IN Permet la connexion à la sortie analogique d’un périphérique externe. ● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.8

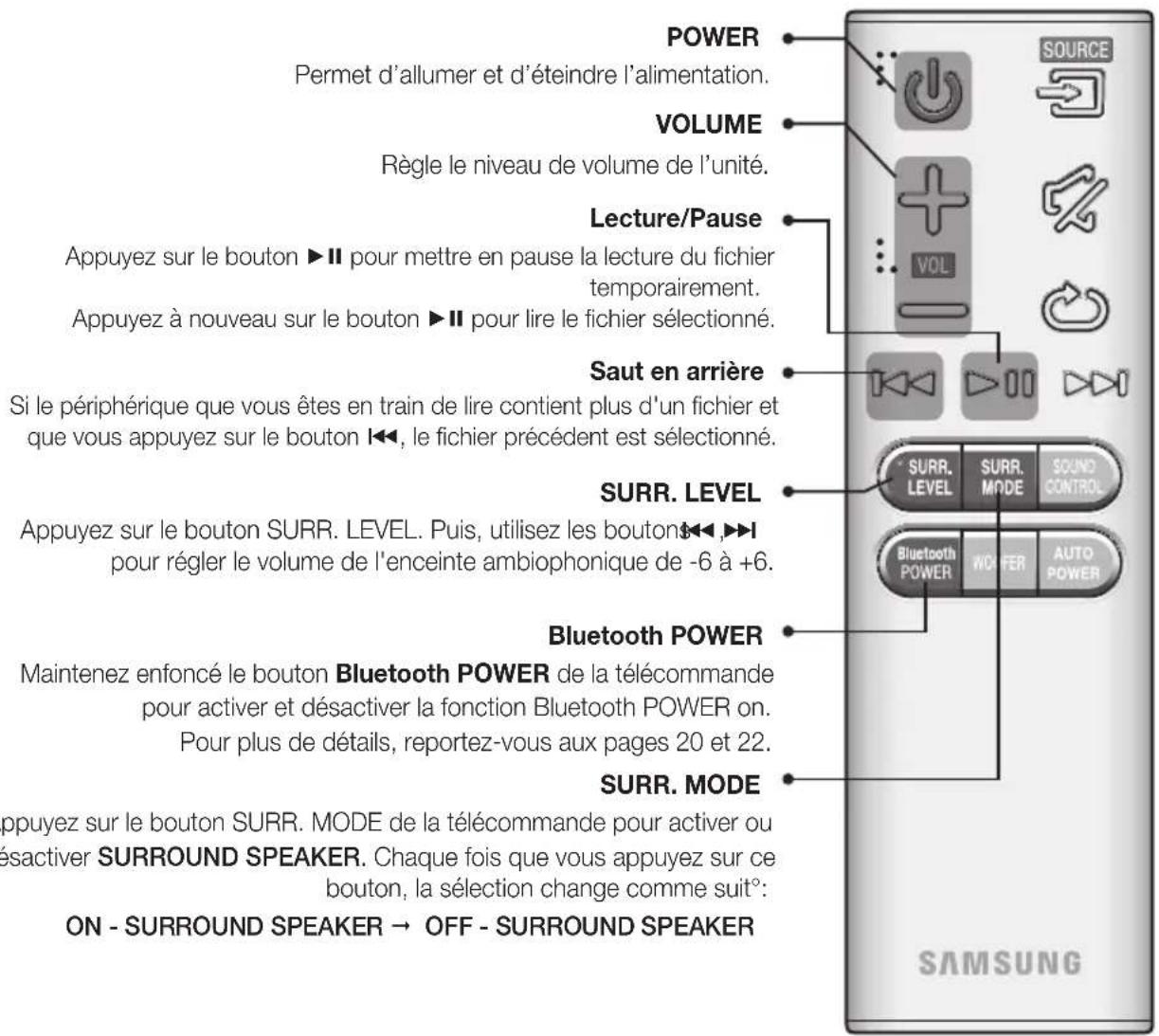

BOUTONS ET FONCTIONS DE LA TÉLÉCOMMANDE REPEATVous pouvez régler la fonction REPEAT lorsque vous écoutez de la musique à partir d'une clé USB.OFF-REPEAT : Permet d'annuler la lecture répétée.TRACK-REPEAT : Permet de répéter la lecture d'une piste.ALL-REPEAT : Permet de répéter la lecture de toutes les pistes.RANDOM-REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.) MUTE Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.SOURCEPermet de sélectionner une source connectée au Soundbar. Saut en avantLorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné.SOUND CONTROL (CONTRÔLE DU SON) Permet de sélectionner TREBLE (AIGU), BASS (BASSE) ou AUDIO SYNC (SYNCHRO AUDIO). Puis, utilisez les boutons

pour régler le volume sur Treble (Aigu) ou Bass (Basse) de -6 à +6. Si la barre audio est connectée à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur le bouton SOUND CONTROL (CONTRÔLE DU SON) pour corriger le problème. Utilisez les boutons

pour régler le temps de retard audio sur une valeur comprise entre 0 ms et 300 ms. En mode USB mode, mode TV (Téléviseur) et en mode BT (Bluetooth), la fonction Audio Sync (Synchro audio) peut ne pas fonctionner. Appuyez sur le bouton SOUND CONTROL (CONTRÔLE DU SON) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 à +6. ● Soundbar est un nom dont Samsung est le propriétaire. ● Faire fonctionner le téléviseur en utilisant sa télécommande. AUTO POWERAuto Power Link : permet de synchroniser la barre audio à une source optique connectée via la prise optique pour que l’appareil s'allume automatiquement lorsque vous allumez votre téléviseur.(Auto Power Link : par défaut désactivé, Anynet+ activé / POWER LINK désactivé ou Anynet+ désactivé / POWER LINK activé).La fonction Anynet+ vous permet de contrôler la barre audio avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+.La barre audio doit être connectée au téléviseur via un câble HDMI.

• Anynet+ : appuyez sur le bouton AUTO POWER pour activer ou désactiver la fonction Anynet+.WOOFER (CAISSON DE GRAVES) Vous pouvez contrôler le volume des basses. Appuyez sur le bouton des basse, puis sur les boutons

pour augmenter ou baisser le volume du caisson de basses. Vous pouvez sélectionner SW ( -12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6).10

VOLUME Règle le niveau de volume de l’unité. POWER Permet d’allumer et d’éteindre l’alimentation. SURR. LEVEL Appuyez sur le bouton SURR. LEVEL. Puis, utilisez les boutons

pour régler le volume de l'enceinte ambiophonique de -6 à +6. Lecture/Pause Appuyez sur le bouton +# pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton +# pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné. + Installation des piles dans la télécommande

1. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez

à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '' l’un en face de l’autre comme indiqué sur la figure ci-dessus.

3. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER on. Pour plus de détails, reportez-vous aux pages 20 et 22. SURR. MODE Appuyez sur le bouton SURR. MODE de la télécommande pour activer ou désactiver SURROUND SPEAKER. Chaque fois que vous appuyez sur ce bouton, la sélection change comme suit°: ON - SURROUND SPEAKER OFF - SURROUND SPEAKER10

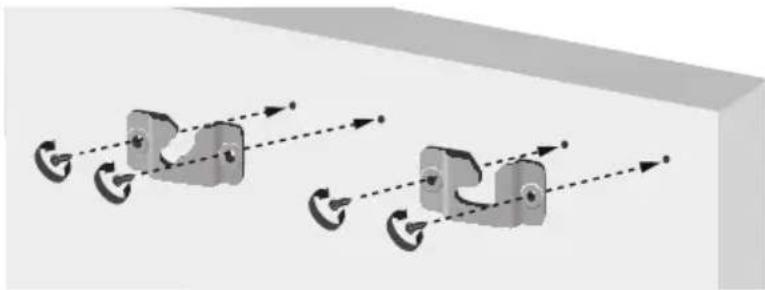

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur. Précautions d’installation ● Procédez à l'installation sur un mur vertical uniquement. ● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. ● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. ● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. - Diamètre : M5 - Longueur : L 35 mm ou plus recommandée ● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. ● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.5 cm minimum1. Placez le guide d'installation contre la surface murale.•Le guide d'installation doit être de niveau.•Installez à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. 2. Indiquez la position sur laquelle les vis vont traverser le mur, puis retirez le guide d'installation. Percez ensuite les trous pour les vis à l'aide d'un foret de taille adaptée.12 INSTALLATION

3. Serrez les fixations murales et les vis sur les positions indiquées.

• Les fixations de gauche et de droite ont une forme différente. Assurez-vous de les positionner correctement. Fixation murale de la Soundbar

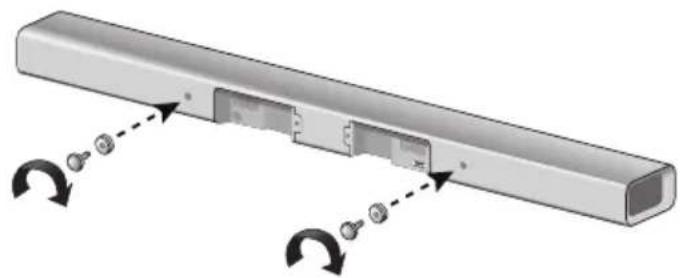

4. Serrez les deux vis du support sur les trous des vis à l'arrière du corps principal de la barre audio, une sur la

gauche et une sur la droite. 5. Placez les vis des supports à l'arrière de la barre audio dans les rainures de la fixation murale. Pour une installation en toute sécurité, assurez-vous de pousser les vis des supports jusqu'au dessous des rainures. INSTALLATION DU SUPPORT SANS SE REPORTER AU GUIDE

D'INSTALLATION DE LA FIXATION MURALE

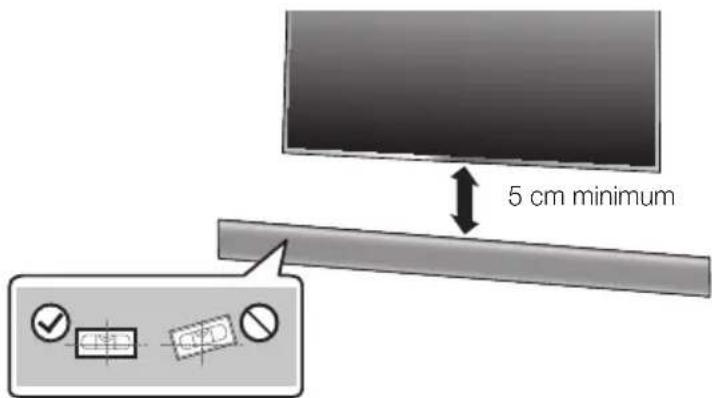

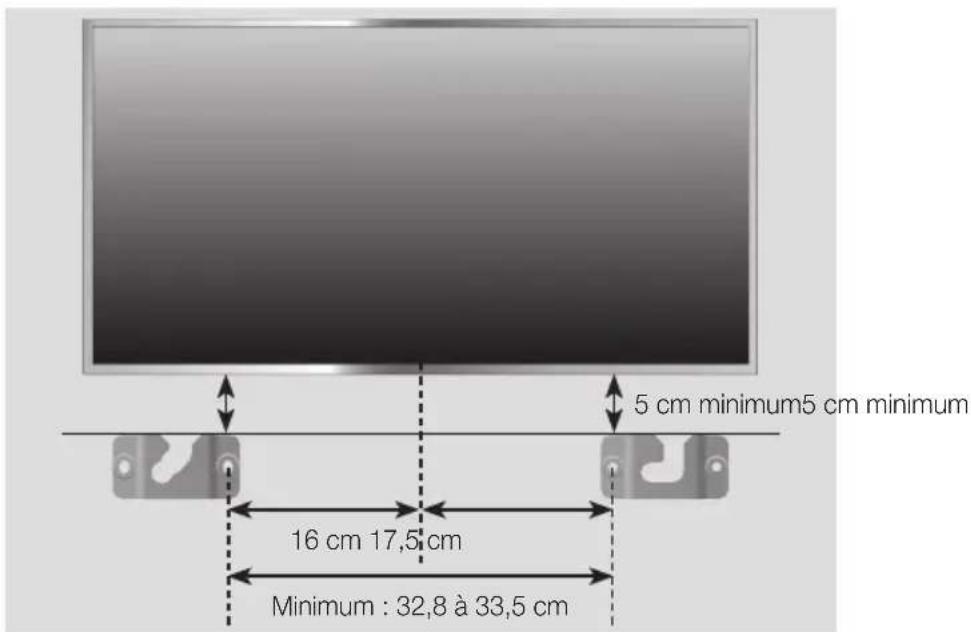

5 cm minimum5 cm minimum 16 cm 17,5 cm Minimum : 32,8 à 33,5 cm12

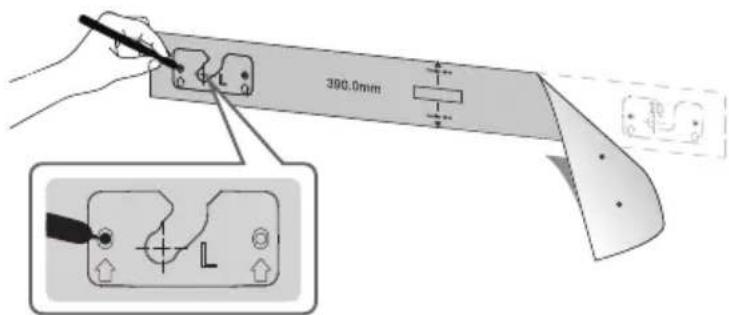

1. Placez Wall Mount L sur la surface murale souhaitée et de manière parallèle au sol, comme indiqué sur la page

précédente. Indiquez la position des trous de vis sur le mur. Percez les trous pour les vis sur les positions indiquées.

2. Alignez les trous de vis sur Wall Mount L avec les trous de vis sur le mur, puis vissez une vis dans le trou à son

extrémité droite. Serrez la vis jusqu'à ce qu'elle soit correctement fixée au mur.

3. Placez Wall Mount R sur la surface murale souhaitée et de manière parallèle au sol, puis alignez-la avec Wall

Mount L, comme indiqué sur la page précédente. Indiquez la position des trous de vis sur le mur. Percez les trous pour les vis sur les positions indiquées.

4. Alignez les trous de vis sur Wall Mount R avec les trous de vis sur le mur, puis vissez une vis dans le trou à son

extrémité droite. Serrez la vis jusqu'à ce qu'elle soit correctement fixée au mur.

• Si vous installez les fixations murales sous le téléviseur, assurez-vous de les positionner à au moins 5 cm en dessous du téléviseur et d'aligner les fixations avec le centre du téléviseur, comme indiqué sur la page précédente.

5. Insérez les vis à travers les trous restants, puis serrez-les.

DÉMONTAGE DE LA SOUNDBAR DU SYSTÈME DE FIXATION MURALE

1. Tirez la Soundbar vers le haut comme indiqué sur l’illustration pour la détacher de la fixation murale.

Démontage de la Soundbar du système de fixation murale ● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.14 BRANCHEMENTS

● Ne branchez pas le cordon d’alimentation de cet appareil ou de votre téléviseur dans la prise murale tant que toutes les connexions entre les différents composants n’ont pas été effectuées. ● Avant de déplacer ou d’installer cet appareil, mettez-le hors tension et débranchez le cordon d’alimentation. CONNEXION DU CAISSON DE BASSES ET DU MODULE

Les ID de liaison du module sans fil SWA-7000S et du caisson de basses sont préréglé en usine. Le caisson de basses et le module SWA-7000S devraient se connecter automatiquement (par une connexion sans fil) à l'unité principale lorsque vous mettez sous tension l'unité principale, le caisson de basses et le module SWA-7000S.

• Lorsque le caisson de basses et le module SWA-7000S sont complètement connectés, les témoins de liaison DEL bleus sur le caisson de basses et le module SWA-7000S arrêtent de clignoter. CONNEXION MANUELLE DU CAISSON DE BASSES ET DU

Si les témoins DEL bleus n'arrêtent pas de clignoter lorsque l'unité principale, le caisson de basses et le module SWA-7000S sont mis sous tension, veuillez réinitialiser l'ID de liaison en suivant la procédure ci-dessous.

1. Branchez les cordons d’alimentation de l’unité principale, du caisson de basses et du module SWA-7000S dans

une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de basses et du module

SWA-7000S à l’aide d’un petit objet pointu.• Le témoin de veille s’éteint et le témoin de liaison (DEL bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (en mode STANDBY (VEILLE)), appuyez sur la touche (Mute

(Silencieux)) de la télécommande pendant 5 secondes.

4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser la liaison, mettez l'unité principale sous tension lorsque les DEL bleues du caisson de basses et du

module SWA-7000S clignotent.

• L'unité principale, le caisson de basses et le module SWA-7000S devraient maintenant être liés (connectés).

• Les témoins de liaison (DEL bleues) sur le caisson de basses et le module SWA-7000S devraient briller en continu. Ils ne devraient pas clignoter.
• Si les témoins de liaison bleus ne sont pas fixes, le processus de liaison a échoué. Éteignez l’unité principale et recommencez à partir de l’étape 2.SURROUND SPEAKERS OUTSPEAKER IMPEDANCE : 3ΩID SET

FRA BRANCHEMENTS ● Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation. ● Si l’unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la DEL de veille située sur la partie supérieure s’allumera 30 secondes après le clignotement du témoin de liaison (DEL bleue). ● Si vous utilisez un périphérique utilisant la même fréquence (2.4GHz/5GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ● La distance maximale de transmission du signal sans fil entre l'unité principale et le caisson de basses et entre l'unité principale et le module SWA-7000S est d'environ 10 m, mais elle peut varier selon votre environnement d'utilisation. Si l’unité principale et le caisson de basses sans fil, ou l'unité principale et le module SWA-7000S, sont séparés par un mur en béton armé ou en métal, le système peut ne pas fonctionner du tout, car le signal sans fil ne traverse pas le métal. ● Si l’unité principale n'établit pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale, le caisson de basses sans fil et le module SWA-7000S. ● Une antenne de réception sans fil est intégrée au caisson de basses sans fil et au module SWA-7000S. Maintenez les deux appareils à l’abri de l’eau et de l’humidité. ● Pour un résultat d’écoute optimal, assurez-vous que les zones autour du caisson de basses sans fil et du module SWA-7000S soient bien dégagées.

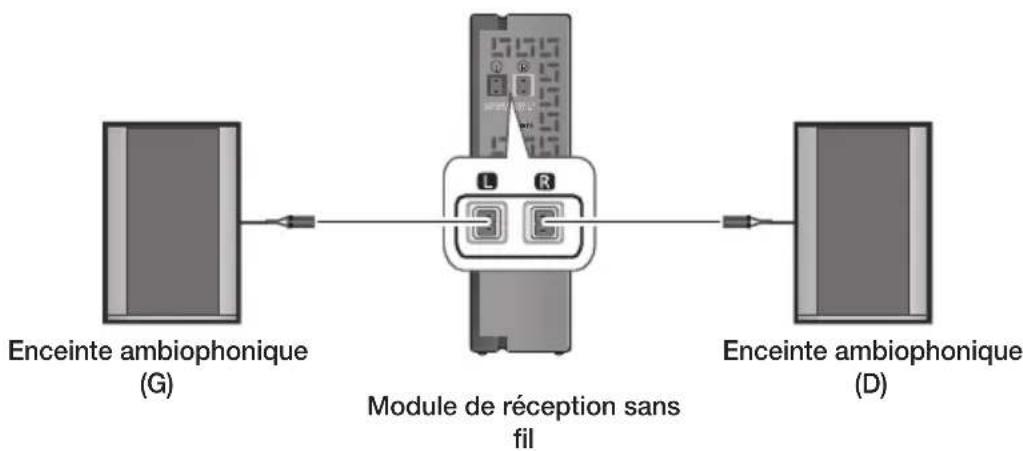

Enceinte ambiophonique (G) Enceinte ambiophonique (D) Module de réception sans fil ● Placez les enceintes ambiophoniques de chaque côté de votre position d’écoute. Si vous ne disposez pas d'assez d'espace, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm de vos oreilles et légèrement inclinées vers le sol. ● Les enceintes ambiophoniques doivent être connectées au module de réception sans fil. ● Chaque enceinte possède une étiquette colorée située à l'arrière ou sur le dessous. Chaque câble dispose d'une bande colorée à proximité de son extrémité. Faites correspondre la bande présente sur chaque câble avec l'étiquette de l'enceinte par couleur, puis connectez le câble à l'enceinte.16 BRANCHEMENTS

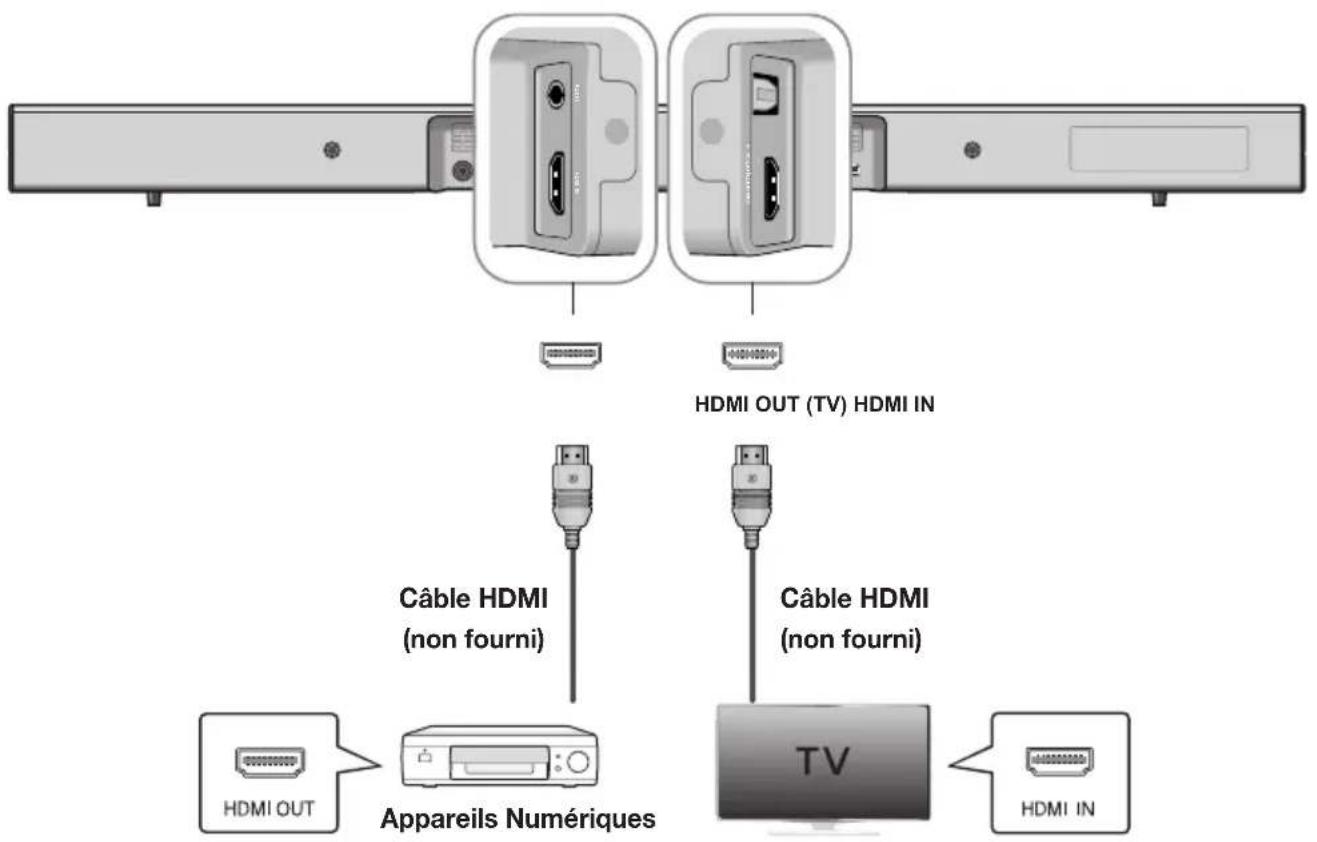

La technologie HDMI est à la base de l’interface numérique standard pour la connexion à des téléviseurs, des projecteurs, des lecteurs DVD, des lecteurs Blu-ray, des décodeurs, et plus encore. La technologie HDMI permet d’éviter toute dégradation du signal due à la conversion analogique et permet de maintenir la qualité audio et vidéo de la source numérique originale.

Câble HDMI (non fourni) Câble HDMI (non fourni) Appareils Numériques HDMI IN À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques. et, HDMI OUT (TV) À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur. ● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. HDMI OUT (ARC) La fonction ARC permet d’utiliser le port HDMI OUT (ARC) pour la sortie du son audio numérique. Elle peut être uniquement activée si le Soundbar est connecté à un téléviseur qui prend en charge la fonction ARC. ● La fonction Anynet+ doit être activée. ● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.16

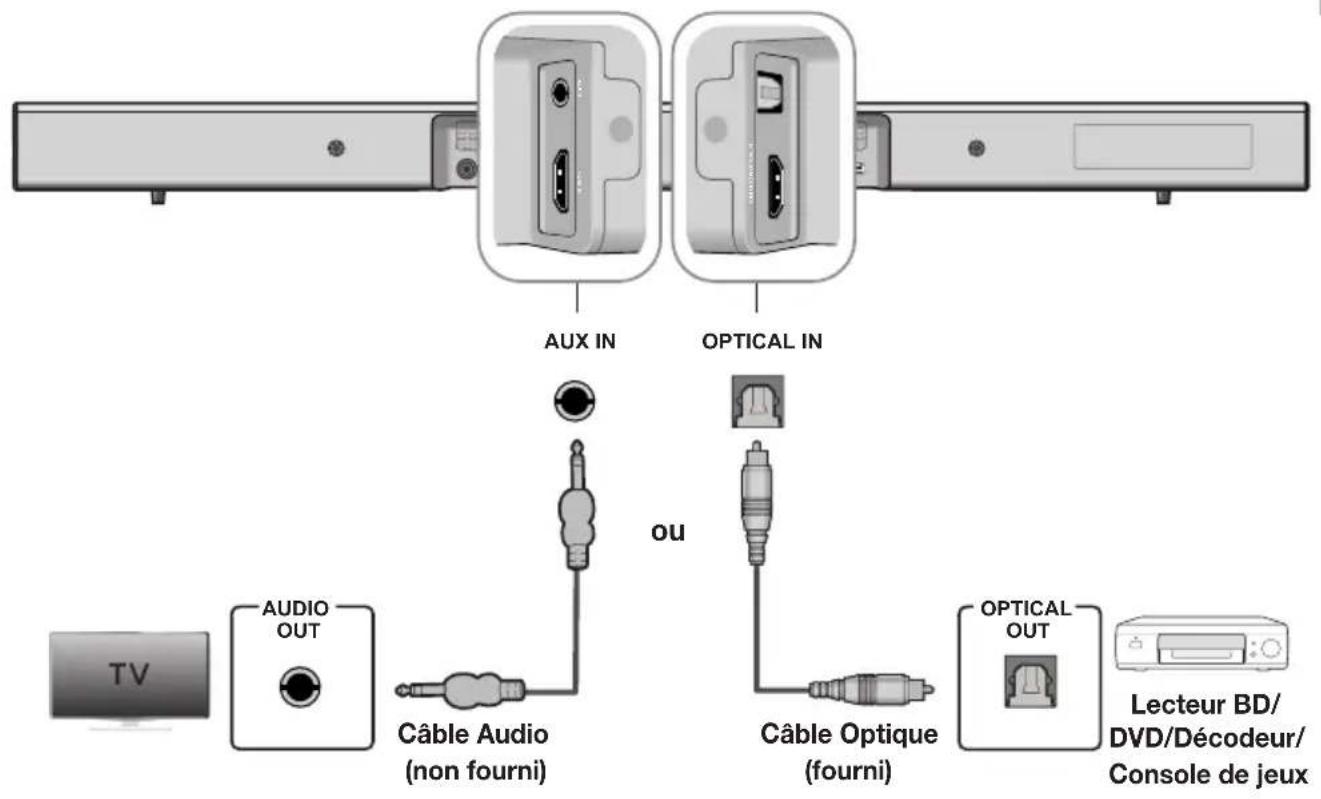

FRA BRANCHEMENTS CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE) Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio (Aux In), ce qui vous permet de disposer de deux méthodes de connexion à un téléviseur. AUX INAUDIO OUT OPTICAL INOPTICAL OUT

Câble Audio (non fourni) Câble Optique (fourni) Lecteur BD/ DVD/Décodeur/ Console de jeux AUX IN Connectez la prise AUX IN (Audio) de l’unité principale à la prise AUDIO du téléviseur ou du périphérique source. Pour l'utiliser, changez la fonction sur AUX. ou, OPTICAL IN Connectez la prise OPTICAL IN (Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du périphérique source. Pour l'utiliser, changez la fonction sur D.IN. ● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation. ou18 FONCTIONS

Appuyez sur le bouton ( ) situé sur le panneau supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode que vous souhaitez. Mode d'entrée Affichage Entrée Optique numérique D.IN Entrée AUX AUX Entrée HDMI HDMI Mode BLUETOOTH

Mode USB USB L'appareil s'éteint automatiquement sous les conditions suivantes: ● Mode D.IN/HDMI/BT/TV/USB - S'il n'y a aucun signal audio pendant 25 minutes. ● Mode AUX - Si le câble AUX n'est pas connecté pendant 25 minutes. - En mode Auto Power Down On (Activation de la mise hors tension automatique), si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. - Pour ON ou OFF la fonction d'allumage/ extinction automatique Appuyez sur le bouton p pendant 5 secondes. OFF/ON-AUTO POWER DOWN apparaît sur l’écran. ARC (HDMI OUT) L'ARC (Audio Return Channel (Fonct. Retour Audio)) transfère le signal numérique audio au port HDMI OUT (ARC). Câble HDMI (non fourni)

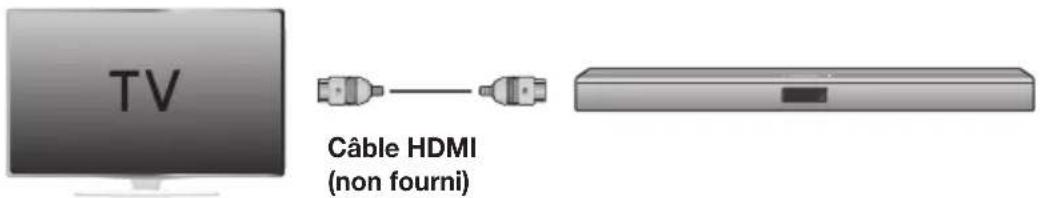

1. Utilisez un câble HDMI pour connecter le téléviseur prenant en charge ARC à la Soundbar.

2. Allumez le téléviseur, la Soundbar puis la fonction Anynet+ de la Soundbar.

3. Appuyez sur le bouton ( ) situé sur le panneau supérieur de l’unité principale ou sur le bouton

(SOURCE) de la télécommande pour sélectionner le mode D.IN. ● Si le câble HDMI ne prend pas en charge la fonction ARC, cette dernière ne fonctionnera pas. ● Pour désactiver la fonction ARC, désactivez Anynet+.18

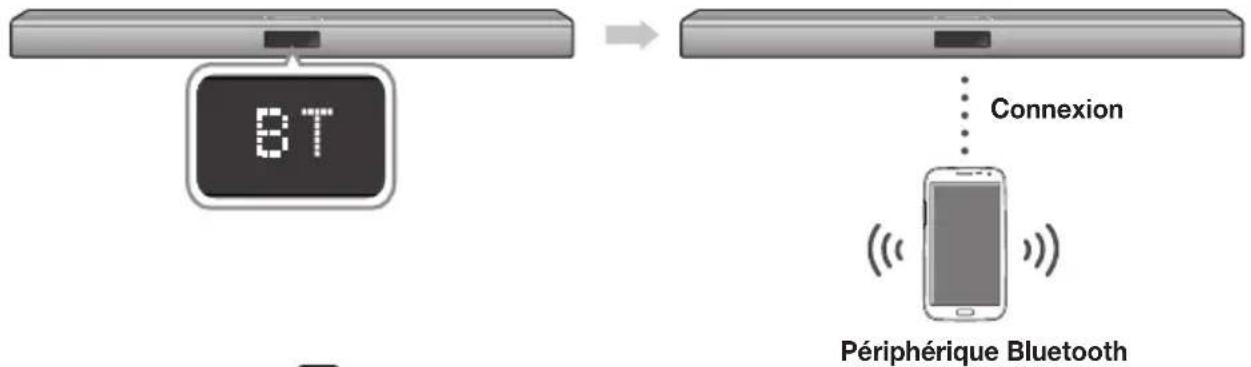

FRA FONCTIONS BLUETOOTH Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil! + Pour connecter le système Soundbar à un périphérique Bluetooth Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth. Périphérique Bluetooth Connexion

1. Appuyez sur le bouton ( ) situé sur le panneau

supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode BT.

• Le message BT READY apparaît sur la façade de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique

Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez le menu des écouteurs stéréo sur le

périphérique Bluetooth.

• Vous afficherez la liste des périphériques connectés.

4. Sélectionnez "[Samsung] Soundbar J-Series"

• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]

BT s'affiche à l’écran.

• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.

• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent "[Samsung] Soundbar J-Series" identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

5. Lisez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

• En mode BT, les fonctions Play/Pause/Next/Prev ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP. ● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>. ● Un seul périphérique Bluetooth peut être associé à la fois. ● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint. ● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants: - En présence d'un champ électrique puissant autour du système Soundbar. - Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar. - Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements. ● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques. ● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). ● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). ● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ● Une fois l'appareil HW-J470 jumelé à un périphérique, si la Soundbar est en mode S. IN, AUX, HDMI ou USB et que vous sélectionnez « [Samsung] Soundbar J-Series » dans votre liste de périphériques Bluetooth, l'appareil HW-J470 passe automatiquement en mode BT.20 FONCTIONS

+ Bluetooth POWER on (Bluetooth POWER) Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Pour activer la fonction Bluetooth Power ON (Mise en marche par Bluetooth), appuyez sur le bouton Bluetooth

POWER sur la télécommande lorsque la Soundbar est mise sous tension.

2. ON-BLUETOOTH POWER s’affiche sur l’écran de la barre audio.

● Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) ● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche [BT READY]. ● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth. + Pour déconnecter le périphérique Bluetooth du système Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ● Le système Soundbar sera déconnecté. ● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade. + Pour déconnecter le système Soundbar du périphérique Bluetooth Appuyez sur le bouton (SOURCE) de la télécommande ou sur le bouton ( ) sur le panneau supérieur de l’appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar. ● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.) ● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 5 m. ● Le système Soundbar s'éteint après 25 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance. ● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque: - Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. - Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. - Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). ● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. ● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. ● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. ● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). ● Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.20

Installation de l'application Samsung Audio Remote Pour contrôler l’appareil HW-J470 avec votre périphérique intelligent grâce à l'application Samsung Audio Remote, téléchargez l'application Samsung Audio Remote dans le magasin d'applications Google Play. Lancement de l'application Samsung Audio Remote Lancez l'application Samsung Audio Remote en touchant l'icône de l'application sur votre périphérique intelligent, puis suivez les instructions fournies dans l'application. ● L'application Samsung Audio Remote est uniquement prise en charge sur des périphériques intelligents exécutant le système d'exploitation Android 3.0 ou supérieur.22 FONCTIONS

TV SOUNDCONNECT Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect. + Connecter un téléviseur au Soundbar Connexion

1. Allumez le téléviseur et le Soundbar.

• Activez le menu du téléviseur.

• Accédez aux Réglages des enceintes à partir de l'onglet "Son".

• Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"

2. Appuyez sur le bouton ( ) situé sur le panneau

supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode TV.

3. Sur le téléviseur, un message demandant si vous

souhaitez activer la fonction TV SoundConnect apparaît. « [Samsung] Soundbar » s’affiche également sur l’écran du téléviseur.

4. À l'aide de la télécommande, sélectionnez <Yes>

pour terminer la connexion du téléviseur et de la Soundbar. ● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ● Pour arrêter la connexion existante, appuyez sur le bouton +# de la télécommande pendant 5 secondes. Pour la connexion à l'autre téléviseur, suivez les étapes 1 à 4 décrites ci-dessus. ● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ● Si la distance entre le téléviseur et le Soundbar dépasse 5 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ● Portée pour la plage de fonctionnement de TV SoundConnect: - Portée recommandée pour l'appariement : 50 cm maxi. - Portée de fonctionnement recommandée : 5 m maxi. ● Les boutons Play/Pause, Next, Prev ne fonctionnent pas en mode TV SoundConnect. + Utiliser la fonction Bluetooth POWER On La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.

1. Connectez votre téléviseur à la Soundbar à l’aide de

la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du

Soundbar et de la télécommande. "ON/OFF- BLUETOOTH POWER" s’affiche sur l’écran du Soundbar.

• ON-BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur.

OFF-BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur. ● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.22

FRA FONCTIONS USB Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio. Affichage Port USB

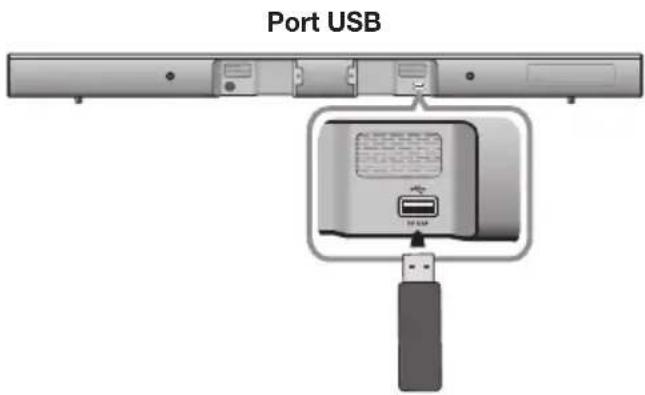

1. Branchez le périphérique USB au port USB situé à

l’arrière de l’appareil.

2. Appuyez sur le bouton ( ) situé sur le panneau

supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode USB.

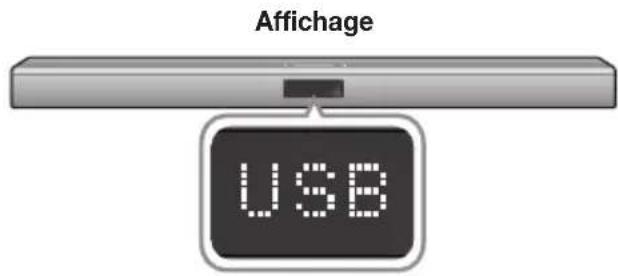

3. USB apparaît sur l’écran d’affichage.

• La connexion Soundbar au périphérique USB est terminée.

• Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 25 minutes. + Avant de connecter un périphérique USB L'utilisateur doit connaître les points suivants : ● Si le nom de fichier d'un fichier ou d'un dossier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur l’écran de la Soundbar. ● Ce produit peut ne pas être compatible avec certains types de support de stockage USB. ● Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. - Le système de fichiers NTFS n’est pas pris en charge. ● Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB. ● Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement. ● Les protocoles PTP des caméras numériques ne sont pas pris en charge. ● Ne retirez pas le périphérique USB lorsque les fichiers sont en cours de transfert. ● Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas être lus. ● Les disques durs externes ne sont pas pris en charge. ● Les téléphones mobiles ne sont pas pris en charge. ● Liste de compatibilités: Format CodecDébit D'échantillonnageDébit binaire*.mp3MPEG 1 Couche 216KHz ~ 48KHz80kbps~320kbpsMPEG 1 Couche 3MPEG 2 Couche 3MPEG 2,5 Couche 3*.wmaWave_Format_MSAudio156kbps~128kbpsWave_Format_MSAudio2*.aac AAC 16KHz ~ 96KHz48kbps~320kbpsAAC-LC128kbps~192kbpsHE-AAC 24KHz ~ 96KHz 48kbps~64kbps*.wav 16KHz ~ 48KHzjusqu'à 3 000 kbps*.oggOGG 1.1.0 50kbps~500kbps*.flacFLAC 1.1.0, FLAC 1.2.116KHz ~ 96KHz jusqu'à 3 000 kbps24 FONCTIONS

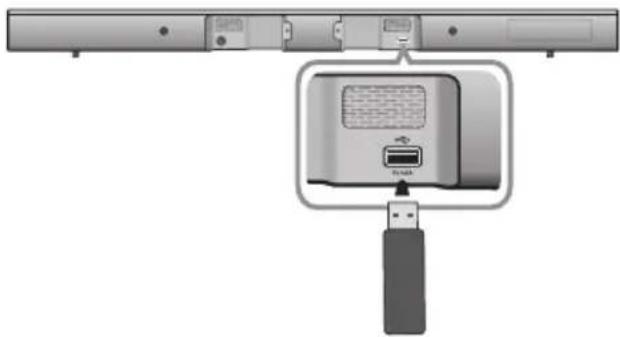

Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar. Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar. Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre. Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour. ● Le produit dispose de la fonction DUAL BOOT (DOUBLE AMORÇAGE). Si la mise à jour du micrologiciel échoue, vous pouvez réessayer de le mettre à jour. ● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité principale. ● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB. ● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel est terminée. ● Après réinitialisation, tous les paramètres sont réinitialisés sur leurs valeurs par défaut. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas établie automatiquement après avoir réinitialisé, reportez-vous à la page 14. En cas d’échec de la mise à jour du micrologiciel, nous vous recommandons de convertir le périphérique USB au format FAT16 et de réessayer la mise à jour. ● Une fois la mise à jour du logiciel terminée, éteignez l'appareil puis appuyez sur le bouton (

) de la télécommande pendant plus de 5 secondes. "INIT" apparaît à l'écran et l'unité est éteinte. La mise à jour est terminée. ● Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers NTFS. ● Tout dépendant du fabricant, le USB pourrait ne pas être compatible.24

FRA TÉPANNAGE TÉPANNAGE Avant de contacter l'assistance, veuillez lire ce qui suit. L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la prise? ¼ Branchez la fiche d'alimentation électrique dans la prise murale. La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique? ¼ Débranchez la fiche d'alimentation électrique et rebranchez-la. Aucun son n'est émis.

• La fonction Mute est-elle activée?

• Le volume est-il réglé au minimum? ¼ Appuyez sur le bouton (Mute (Silencieux)) pour annuler la fonction Mute (Silencieux). ¼ Permet de régler le Volume. La télécommande ne fonctionne pas.

• Les piles sont-elles usées?

• La distance entre la télécommande et l'unité principale est-elle trop importante ? ¼ Remplacez-les. ¼ Rapprochez-vous de l’appareil. La fonction TV SoundConnect (appariement du téléviseur) a échoué.

• Votre téléviseur prend-il en charge TV SoundConnect?

• La version du micrologiciel du téléviseur est-elle la plus récente?

• Une erreur s’est-elle produite lors de la connexion?

• Réinitialisez le MODE TV et connectez à nouveau. ¼ TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect. ¼ Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente. ¼ Contactez le centre d'appels Samsung. ¼ Appuyez et maintenez le bouton

pendant 5 secondes pour réinitialiser la connexion TV SoundConnect. La DEL rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil. ¼ Essayez de reconnecter votre caisson de graves. (Reportez-vous en page 14) Le caisson de graves bourdonne et vibre sensiblement.

• Essayez d'ajuster les vibrations de votre caisson de graves. ¼ Appuyez sur le bouton WOOFER de votre télécommande pour ajuster le volume du caisson de basses (entre SW-12 et SW+6. Reportez-vous à la page 9.) .26 ANNEXE ANNEXE SPÉCIFICATIONS Nom du modèle HW-J470

Poids Unité principale 1,6 kg Caisson de basses 4,6 kg Enceintes ambiophoniques 0,31 kg Amplificateur arrière (ambiophonique) (SWA-7000S) 0,74 kg Dimensions (L x H x P) Unité principale 957,5 x 59,5 x 66,5 mm Caisson de basses 179 x 361 x 299,5 mm Enceintes ambiophoniques 95 x 116,4 x 74 mm Amplificateur arrière (ambiophonique) (SWA-7000S) 50,0 x 200,0 x 132 mm Plage de températures en fonctionnement de +5 à +35 °C Plage d'humidité en fonctionnement de 10 à 75 % AMPLIFICATEUR Puissance de sortie nominale Unité principale 80 W/CANAL x 2, 3 ohms, THD=10%, 1 KHz Caisson de basses 140W, 3 OHM, THD = 10%, 100Hz Arrière(SWA-7000S) 80 W/CANAL x 2, 3 ohms, THD=10%, 1 KHz Rapport signal/bruit (entrée analogique) 65 dB Séparation (1 kHz) 65 dB

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).

• Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs. - Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil. a Avis de licence libre - Pour obtenir plus d’informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web: http://opensource.samsung.com - Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com). Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.26 [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Area Contact Centre Web Site ` Europe AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
