РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VL551 SAMSUNG

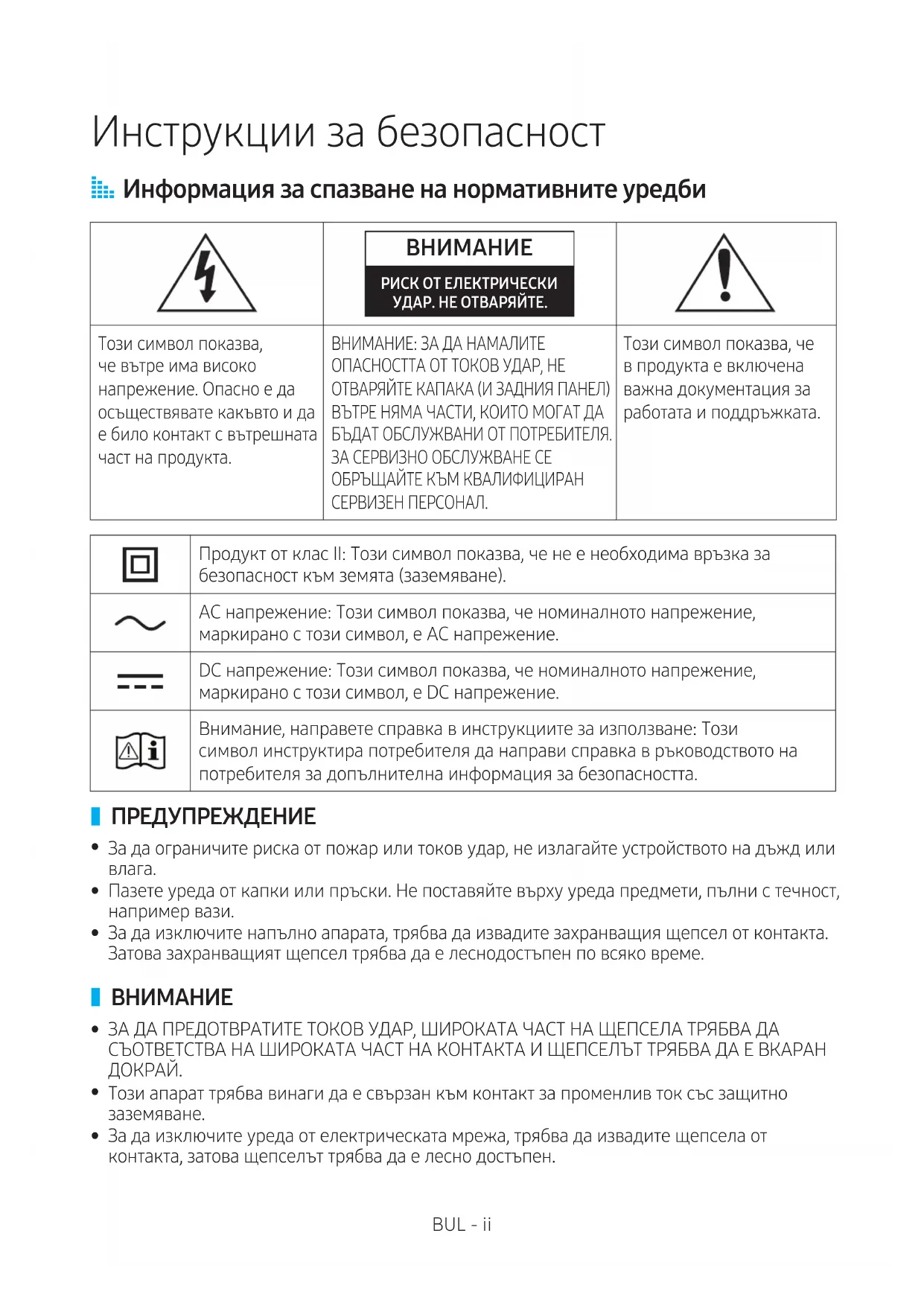

Информация за спазване на нормативните уредби

РИСК ОТ ЕЛЕКТРИЧЕСКИ УДАР. НЕ ОТВАРЯЙТЕ. Този символ показва, че вътре има високо напрежение. Опасно е да осъществявате какъвто и да е било контакт с вътрешната част на продукта. ВНИМАНИЕ: ЗА ДА НАМАЛИТЕ ОПАСНОСТТА ОТ ТОКОВ УДАР, НЕ ОТВАРЯЙТЕ КАПАКА (И ЗАДНИЯ ПАНЕЛ) ВЪТРЕ НЯМА ЧАСТИ, КОИТО МОГАТ ДА БЪДАТ ОБСЛУЖВАНИ ОТ ПОТРЕБИТЕЛЯ. ЗА СЕРВИЗНО ОБСЛУЖВАНЕ СЕ ОБРЪЩАЙТЕ КЪМ КВАЛИФИЦИРАН СЕРВИЗЕН ПЕРСОНАЛ. Този символ показва, че в продукта е включена важна документация за работата и поддръжката. Продукт от клас II: Този символ показва, че не е необходима връзка за безопасност към земята (заземяване). AC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е AC напрежение. DC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е DC напрежение. Внимание, направете справка в инструкциите за използване: Този символ инструктира потребителя да направи справка в ръководството на потребителя за допълнителна информация за безопасността.

За да ограничите риска от пожар или токов удар, не излагайте устройството на дъжд или

Пазете уреда от капки или пръски. Не поставяйте върху уреда предмети, пълни с течност, например вази.

За да изключите напълно апарата, трябва да извадите захранващия щепсел от контакта. Затова захранващият щепсел трябва да е леснодостъпен по всяко време.

ЗА ДА ПРЕДОТВРАТИТЕ ТОКОВ УДАР, ШИРОКАТА ЧАСТ НА ЩЕПСЕЛА ТРЯБВА ДА СЪОТВЕТСТВА НА ШИРОКАТА ЧАСТ НА КОНТАКТА И ЩЕПСЕЛЪТ ТРЯБВА ДА Е ВКАРАН

Този апарат трябва винаги да е свързан към контакт за променлив ток със защитно заземяване.

За да изключите уреда от електрическата мрежа, трябва да извадите щепсела от контакта, затова щепселът трябва да е лесно достъпен. Инструкции за безопасност BUL - iiA Мерки за безопасност

Мерки за безопасност, свързани със захранването

Не претоварвайте контактите или разклонителите.

Това може да доведе до прегряване или пожар.

Не включвайте или изключвайте захранващия кабел с мокри ръце.

Не поставяйте продукта в близост до отоплителни уреди.

За да почистите щифтовете на захранващия кабел, извадете щепсела от контакта и избършете щифтовете само със суха кърпа.

Не огъвайте и не дърпайте със сила захранващия кабел.

Не поставяйте тежки предмети върху захранващия кабел.

Не поставяйте захранващия кабел в разхлабени или повредени контакти.

Поставете щепсела на захранващия кабел докрай в контакта, така че щепселът да е фиксиран здраво в контакта.

Ако връзката е нестабилна, има опасност от пожар.

Преди да включите променливотоковия (AC) захранващ кабел към изхода на правотоковия (DC) адаптер, уверете се, че напрежението, обозначено на DC адаптера, съответства на това на местната електрозахранваща мрежа.

Предпазни мерки за инсталацията

Не инсталирайте продукта в близост до уреди или предмети, които генерират топлина или пламък (свещи, спирали против комари, нагреватели, радиатори и т.н.). Не инсталирайте на пряка слънчева светлина.

Когато местите продукта, изключете захранването и извадете всички кабели (включително захранващия) от уреда.

Повреден кабел може да причини пожар и да предизвика опасност от токов удар.

Инсталирането на продукта в среди с висока температура или влажност, прах или много ниски температури може да доведе до проблеми в качеството на работи или да предизвика неизправност на продукта. Преди да монтирате продукта в среда, която е не съответства на стандартите, моля, обърнете се към представител или сервизен център на Samsung за допълнителна информация.

Когато поставяте продукта на рафт, шкаф или бюро, се уверете, че горният панел сочи

Не поставяйте продукта върху нестабилна повърхност (напр. разхлабен рафт, наклонено бюро и т.н.).

Падането на продукта може да доведе до неизправност и съществува риск от нараняване. Силни вибрации или удари могат да доведат до неизправност на продукта или опасност от пожар. BUL - iii• Инсталирайте продукта, като съобразите достатъчно място за проветряване.

Оставете поне 10 см пространство отзад на продукта и повече от 5 см от всяка страна на

Пазете найлоновите опаковъчни материали далеч от обсега на деца.

Има опасност децата, които си играят с опаковъчните материали, да се задушат.

Предпазни мерки при употреба

Използването за продължително време при високи нива на сила на звука може да доведе до сериозно увреждане на слуха ви.

Ако сте изложени на шум по-силен от 85db продължително време, това може да се отрази сериозно на слуха ви. Колкото по-силен е звукът, толкова по-сериозно може да бъде увреден слухът ви. Забележете, че обикновен разговор е между 50 и 60 db, а шумът на улицата е приблизително 80 db.

Този продукт съдържа опасно високо напрежение. Не се опитвайте да разглобявате, ремонтирате или модифицирате сами продукта.

Обърнете се към представител или сервизен център на Samsung, когато вашият продукт се нуждае от ремонт.

Не поставяйте съдове, които съдържат течности, върху продукта (например вази, питиета, козметика, химикали и т.н.). Не позволявайте на метални предмети (напр. монети, фиби и т.н.) или запалими материали (напр. хартия, кибритени клечки и т.н.) да влизат в продукта (през отворите за вентилация, портовете I/O и т.н.).

Ако в продукта попаднат течност или опасен материал, изключете незабавно продукта, изключете захранващият кабел от контакта, след което се обърнете към представител или сервизен център на Samsung.

Не допускайте продукта да падне. В случай на механична повреда изключете захранващият кабел и се обърнете към представител или сервизен център на Samsung.

Не дръжте или дърпайте продукта за захранващия кабел или кабела за сигнал.

Не съхранявайте запалителни материали в близост до продукта.

Ако продуктът издава необичаен звук или миризма на изгоряло или дим, изключете незабавно захранващия кабел от контакта и се обърнете към представител или сервизен център на Samsung.

Ако помиришете газ, веднага проветрете стаята. Не докосвайте захранващия щепсел на продукта. Не изключвайте или включвайте продукта.

Внимавайте, когато местите продукта, за да избегнете изпускането и евентуалното му повреждане.

Предпазни мерки при почистване

Никога не използвайте алкохол, разтворители, восъци, бензен, разредители, освежители за въздух или лубриканти за почистване на продукта и не пръскайте с инсектициди по

Използването на някой от тези материали може да обезцвети външната част на продукта, да причини напукване или обелване или да свали маркировките по

За да почистите продукта, извадете захранващия кабел и избършете продукта с чиста, суха и мека кърпа (микрофибър или памук).

Избягвайте да оставяте прах по продукта. Това може да надраска повърхността му. BUL - vСъдържание Инструкции за безопасност Информация за спазване на нормативните уредби ....................................ii ПРЕДУПРЕЖДЕНИЕ ....................................ii ВНИМАНИЕ .....................................................ii Мерки за безопасност ...................................iii Мерки за безопасност, свързани със захранването .........................................iii Предпазни мерки за инсталацията ....iii Предпазни мерки при употреба ..........iv Предпазни мерки при почистване ......v Първи стъпки Проверка на компонентите ........................2 Кратко описание на продукта ....................3 Горна / предна / дясна страна на високоговорителя ........................................3 Задна страна на високоговорителя .....5 Използване на контролера ..........................6 Горна страна на контролера ...................6 Долна страна на контролера ................. 8 Свързване на контролера и високоговорителя ........................................9 Свързване към Bluetooth Свързване към Wi-Fi Свързване към външно

• Свързване на външно устройство чрез AUX кабел p. 13
• Допълнителни функции Използване на гласово разпознаване на мобилно устройство p. 14
• Използване чрез свързване през Wi-Fi p. 16
• Използване на 2 модула - Audio Group p. 16
• Използване на 2 модула - Stereo (Специално за VL350 / VL351) p. 17
• Свързване със Samsung Smart TV p. 19
• Свързване на продукт на Amazon Инсталиране на компонентите за стенен монтаж p. 20

• Отстраняване на неизправности p. 26
• Бележка за лиценза за отворен код p. 29
• Лицензи p. 29
• Спецификации p. 29
• Допълнителна информация p. 31
• За мрежовата връзка p. 31
• Работи със SmartThings™ p. 31
• Copyright BUL - viПърви стъпки p. 31

Проверка на компонентите Проверете компонентите, доставени с вашите високоговорители. VL350 / VL351 Високоговорител Контролер AC/DC адаптер AC щепсел Свържете щепсела за променлив ток към адаптера за променлив/постоянен ток; трябва да чуете щракване, което означава, че са добре закрепени. (Специално за VL350 / VL351) Ръководство за бързо инсталиране Регулаторната

AC щепселът може да изглежда по различен начин и е възможно да бъде вграден в AC/DC адаптера. (Специално за VL350 / VL351)

AC щепселът не може да бъде отстранен след сглобяване. (Специално за VL350 / VL351) VL550 / VL551 Високоговорител Контролер AC/DC адаптер Захранващ кабел Ръководство за бързо инсталиране Регулаторната информация

Уверете се, че останалата част от AC/DC адаптера лежи на маса или на пода. Ако поставите AC/DC адаптера така, че да виси и входният край на AC захранващия кабел да е обърнат нагоре, в адаптера може да попаднат вода или чужди вещества и да го повредят.

За закупуване на допълнителни компоненти или допълнителни кабели, обърнете се към сервизен център или към Отдела за клиентско обслужване на Samsung.

Не поставяйте никакви предмети върху корпуса и не сядайте върху него.

Внимавайте с продукта, тъй като има остри ръбове.

Вижте важната информация за безопасност, поставена на долната страна на високоговорителя.

Горна / предна / дясна страна на високоговорителя Bluetooth Wi-Fi AUX

Регулиране на звука (Завъртане на сензорното колело) Докоснете и завъртете регулатора на звука по часовниковата стрелка, за да увеличите силата на звука. Докоснете и завъртете регулатора на звука обратно на часовниковата стрелка, за да намалите силата на звука. Възпроизвеждане

, за да пуснете музика или да я поставите на пауза. BUL - 32 LED

Свети Свързан / Нормална работа -

Зареждане - Готовност за свързване с

Актуализиране на фърмуера - Готовност за свързване през Wi-Fi Wi-Fi Син Премигва Изчакване за свързване на устройството Bluetooth Червен Свети Грешка в свързването -

Когато силата на звука е зададена на Min или Max

Не свети Не свети Икономия на енергия -

Ако продуктът не се използва повече от 5 минути, режимът се превключва в режим на готовност, за да се намали разходът на енергия.

Бутонът Bluetooth / Wi-Fi / AUX активира само една функция в даден момент.

Функциите за Възпроизвеждане / Пауза и за пропускане не са налични в режим AUX.

Натиснете бутон Bluetooth за 5 секунди или повече, за да установите Bluetooth връзка.

Функцията за изключване на звука/включване на звука може да бъде използвана с бутон Възпроизвеждане / Пауза в режим AUX или режим Bluetooth (при свързване с TV). BUL - 4❚ Задна страна на високоговорителя AUX IN AUX IN AUX IN AUX IN AUX IN

1. Свържете захранващия кабел към AC/DC адаптера.

(Специално за VL550 / VL551)

2. Свържете изходния захранващ кабел на AC/DC адаптера (кръгла

букса) към порта POWER (DC IN) на високоговорителя.

CONNECT Натиснете : За прекъсване на връзката или свързване с контролера. Натиснете го продължително за 5 секунди: За стартиране на Wi-Fi

Извод LAN Използва се за свързване на високоговорителя към кабелната мрежа.

Извод AUX IN Свържете го към аналогов изходен порт на външно устройство.

SERVICE Използва се за актуализиране от сервизен инженер на фърмуера на високоговорителя.

За връзката използвайте кабел Cat 7 (тип *STP). (*Екранирана усукана двойка)

Бутонът RESET служи за отстраняване на проблеми.

Използване на контролера

Регулатор на силата на звука

X 1 Възпроизвеждане /

X 1, за да пуснете музика или да я поставите на пауза. X 2 Възпроизвеждане

X 2, за да пуснете следващия музикален запис. X 3 Възпроизвежда

X 3 пъти, за да пуснете предишен музикален запис. 2 Sec

Натиснете за 2 секунди, за да активирате услугата за гласово разпознаване във вашето мобилно устройство.

Функцията е налична само в режим Bluetooth. BUL - 62 LED дисплей Индикаторът премигва, свети или променя цвета си в зависимост от състоянието на високоговорителя. LED

Изчакване за свързване с високоговорителя

Цианово Свети Активно гласово разпознаване на мобилно устройство (Специално за Bluetooth)

Червен Свети Неуспешно свързване с високоговорител

Когато силата на звука е зададена на Min или Max

веднъж след използване на

(Завъртане на регулатора на звука) Завъртете регулатора на звука по часовниковата стрелка, за да увеличите силата на звука. Завъртете регулатора на звука обратно на часовниковата стрелка, за да намалите силата на звука.

Микрофони, които се използват за гласово разпознаване на мобилното устройство.

Функциите за Възпроизвеждане / Пауза и за пропускане не са налични в режим AUX. BUL - 7❚ Долна страна на контролера

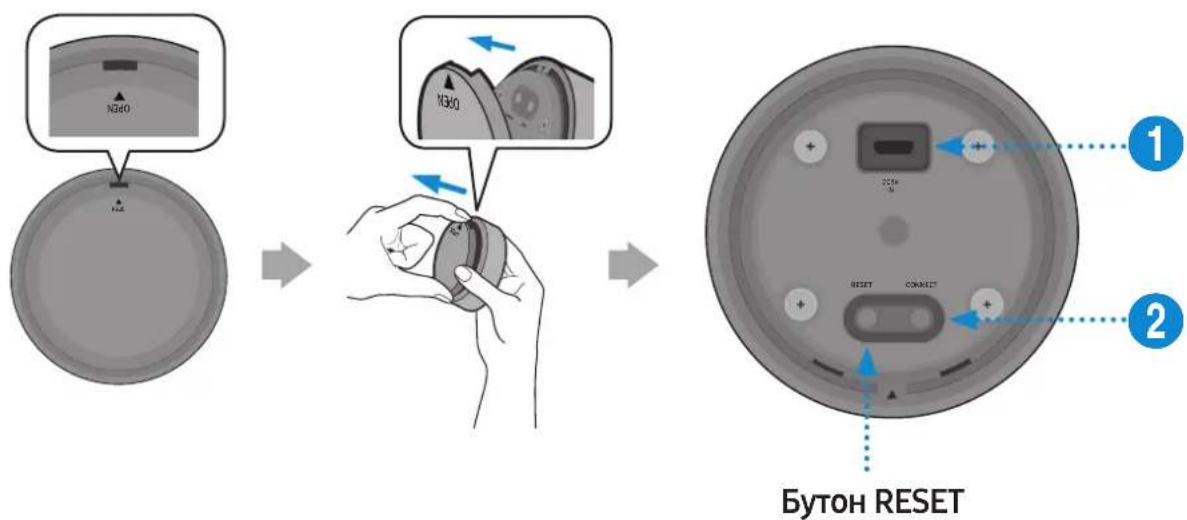

Свалете капака от долната страна на контролера и след това включете захранването.

Заредете контролера, преди да включите захранването. OPEN OPEN OPEN OPEN OPEN OPEN CONNECTDC 5V RESET

DC 5V IN Свържете micro USB кабела, за да заредите контролера.

CONNECT Пробвайте да извършите свързване към тонколона.

Проверете състоянието на LED индикатора (премигва в розово). Ако нивото на заряд в батерията е ниско, заредете контролера, като свържете с micro USB кабела. (За повече информация относно LED дисплея вижте страница 7.)

Пълното зареждане на батерията ще отнеме около 3 часа. Напълно заредената батерия може да издържи до 90 дни.

Животът на батерията зависи от условията на използване и средата.

Бутонът RESET служи за отстраняване на проблеми. BUL - 8❚ Свързване на контролера и високоговорителя

• Преди да използвате контролера Зареждайте контролера, докато LED индикаторът светне.(Когато е напълно зареден, LED индикаторът променя цвета си до бяло.) CONNECTDC 5VINRESETMicro USB кабел (не е включен в комплекта) Натиснете бутон CONNECT на гърба на високоговорителя. DC 24VSERVICEAUX INLANPOWERNETWORK(DC IN)POWERSERVICEAUX INLAN RESETCONNECT RESET CONNECT (DC IN) POWER AUX IN AUX IN AUX IN CONNECT Натиснете бутон CONNECT от долната страна на контролера. OPEN OPEN OPEN CONNECT RESET OPEN CONNECT DC 5V

RESET CONNECT След свързване на контролера и тонколоната може да чуете от нея гласово съобщение, „Pairing is complete.“ (Сдвояването е приключено.).BUL - 9Можете да свържете мобилно устройство чрез Bluetooth и да се наслаждавате на звука от високоговорителя.

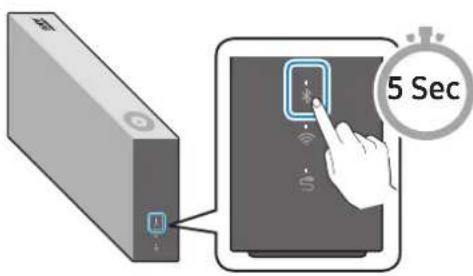

• Свързване за първи път

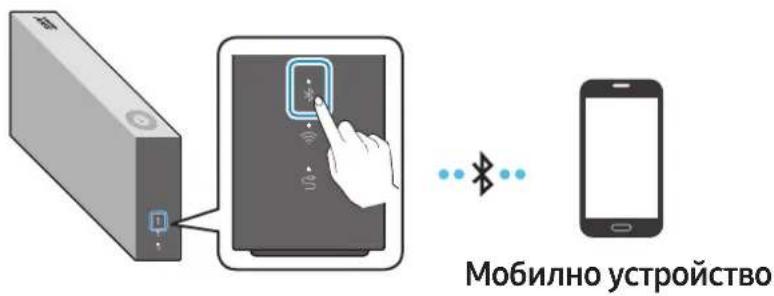

Натиснете за 5 секунди или повече бутон Bluetooth на дясната страна на високоговорителя. 5 Sec

Потърсете и изберете от списъка Bluetooth във вашето мобилно устройство. (напр. [AV] Samsung AKG VL5) Мобилно устройство „[AV] Samsung AKG VL*“

• Повторно свързване При повторно свързване с мобилни устройства е необходимо да се изпълни само стъпка 2.

Свързването през Bluetooth ви позволява да използвате услугата за гласово разпознаване във вашето мобилно устройство. Свързване към Bluetooth BUL - 101 Натиснете бутон Wi-Fi от дясната страна на високоговорителя, за да превключите в режим Wi-Fi.

Изтеглете приложението SmartThings в мобилното си устройство и го стартирайте.

Не можете да конфигурирате настройки за устройства, които не се поддържат от приложението SmartThings.

За да използвате приложението SmartThings е необходим Samsung акаунт. Мобилно устройство Android iOS Приложение SmartThings

Следвайте инструкциите от екрана на приложението SmartThings, за да зададете настройките. Изчакайте да се

СвързаноИзберете устройството за

„Add device“ Свързване към Wi-Fi BUL - 114 Повторете стъпки от 1 до 3, за да свържете всички високоговорители към един и същ безжичен рутер.

Потребителите на Spotify Premium могат да се наслаждават на музика, като използват приложението Spotify. 5-1 Следвайте инструкциите по-долу, за да свържете отново устройството или да свържете устройството към нов безжичен рутер. Високоговорителят генерира гласово съобщение, уведомяващо, че е в режим на изчакване. DC 24VSERVICEAUX INLANPOWERNETWORK(DC IN)POWERSERVICEAUX INLAN RESETCONNECT RESET CONNECT

CONNECT Натиснете бутон CONNECT за 5 секунди. 5 Sec 5-2 Повторете стъпка 3.

• Изтриване на устройство от приложението SmartThings Докоснете горе вдясно на списъка с устройства Докоснете до

устройството, за да го премахнете Докоснете „Edit“ BUL - 12❚ Свързване на външно устройство чрез AUX кабел Можете да свържете мобилно устройство чрез AUX кабел и да се наслаждавате на звука от високоговорителя.

Натиснете бутона AUX от дясната страна на високоговорителя, за да превключите в режим AUX.

Свържете порта AUX IN на гърба на високоговорителя към външно устройство посредством AUX кабел (не е включен в комплекта).

Задна страна на високоговорителя Външно устройство (напр. Мобилно устройство) Свързване към външно устройство

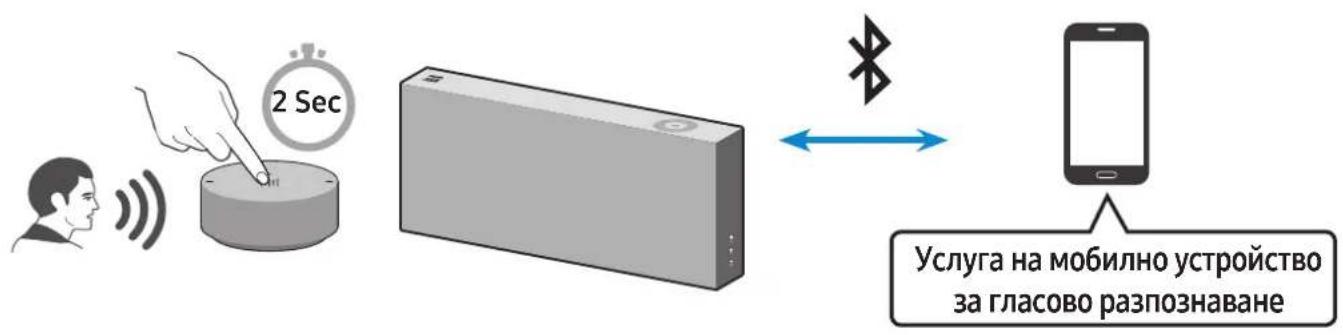

Използване на гласово разпознаване на мобилно устройство Специализирани функции в режим Bluetooth

Тази функция може да се използва само когато мобилно устройство е свързано чрез Bluetooth.

Начинът на използване може да се различава в зависимост от спецификациите на мобилното устройство. Услуга на мобилно устройство за гласово разпознаване 2 Sec

В зависимост от услугата за гласово разпознаване, предоставяна от мобилното устройство (напр. Bixby, Siri, Google Assistant и др.), наличността и употребата може да се различават. Примерна функция Пример за говорене Слушане на музика Изпълни TOP 100 Изпращане на съобщения Изпрати моето последно съобщение до мама Допълнителни функции BUL - 141 Натиснете бутона Bluetooth от дясната страна на високоговорителя, за да превключите в режим Bluetooth. 1-1 Ако все още не сте го направили, настройте Bluetooth връзката между високоговорителите и своето мобилно устройство.

За свързване на мобилно устройство вижте [Свързване към Bluetooth] Кликнете тук.

Натиснете и задръжте Мултифункционален бутон на контролера, докато светодиодът светне в циан. (за 2 секунди или по-дълго) 2 Sec

Цветът на LED става цианов, което показва, че разпознаването на глас от устройството е активирано. Говорете директно в контролера, за да използвате услугата за гласово разпознаване.

В случай, че използвате приложението S voice на Samsung Galaxy, трябва да отключите телефона чрез шаблона за заключване, за да използвате функцията.

Поддържайте най-малко 1,5 cm разстояние между лицето си и контролера, когато използвате услугата за гласово разпознаване.

Използване чрез свързване през Wi-Fi Функции при свързване през Wi-Fi

Използване на 2 модула - Audio Group

Използване на 2 модула - Stereo (Специално за VL350 / VL351)

Свързване със Samsung Smart TV

Свързване на продукт на Amazon

Всички високоговорители трябва да бъдат свързани към един и същ безжичен рутер.

Препоръчва се безжично връзка 5 GHz, когато се използват две устройства.

Когато се използват две устройства може да възникне времева разлика между изходния видеосигнал на свързаното оборудване и неговия изходен аудиосигнал.

В редки случаи може звукът да е неустойчив или да има прекъсване във връзката поради смущения в безжичното предаване, когато се използва при някои условия.

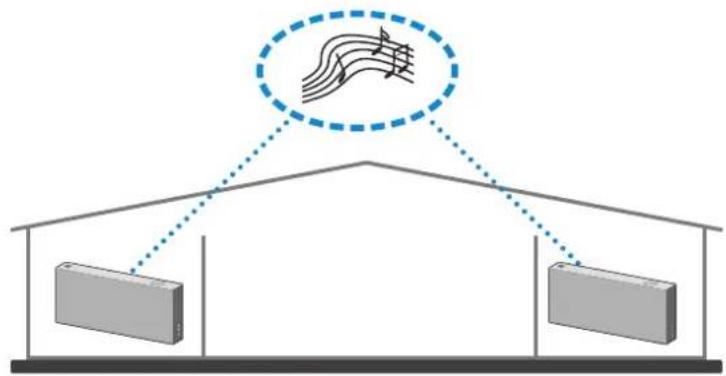

Използване на 2 модула - Audio Group

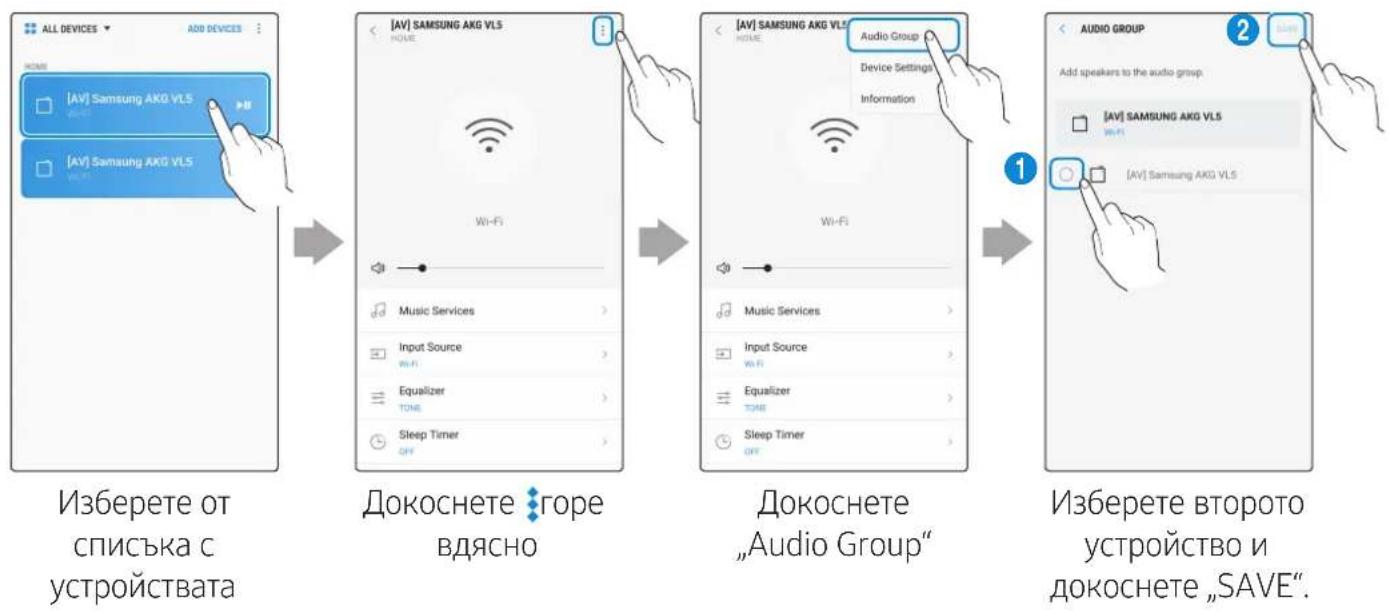

Използвайте приложението SmartThings за свързване на 2 високоговорителя като Audio Group.

За да използвате Audio Group, всички високоговорители трябва да бъдат свързани към един и същ безжичен рутер. BUL - 162 Изберете Audio Group в приложението SmartThings. Докоснете горе

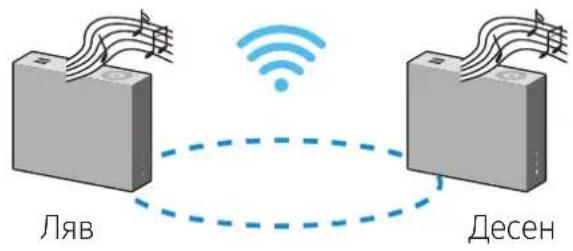

Използване на 2 модула - Stereo (Специално за VL350 / VL351)

Използвайте приложението SmartThings за свързване на 2 високоговорителя като Stereo.

За да използвате Stereo, всички високоговорители трябва да бъдат свързани към един и същ безжичен рутер.

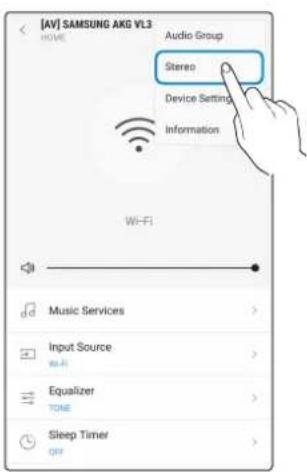

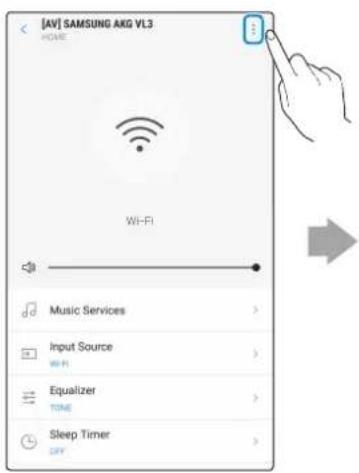

BUL - 172 Изберете Stereo в приложението SmartThings. Докоснете горе

VL550 / VL551 вече е Stereo устройство и не поддържа стерео свързване на няколко устройство, само за функцията Audio Group. BUL - 18❚ Свързване със Samsung Smart TV

1. Тази функция е налична само за телевизори Samsung Smart TV, които са произведени

през 2014 г. и по-нови.

2. Телевизорът трябва да бъде свързан към безжичен рутер.

3. Високоговорителите Samsung трябва да бъдат свързани към безжичния рутер, който

е свързан към телевизора. (Вижте ръководството за потребителя на съответния

Свързване на 1 високоговорител към Samsung Smart TV 2018

Свързване на 2 високоговорителя към Samsung Smart TV 2018

Настройка за съраунд на Wi-Fi високоговорител

Свързване на 1 високоговорител към Samsung Smart TV 2017

Свързване на 2 високоговорителя към Samsung Smart TV 2017

Настройка за съраунд на Wi-Fi високоговорител

Свързване на 1 високоговорител към Samsung Smart TV 2016

Свързване на 2 високоговорителя към Samsung Smart TV 2016

Свързване на 1 или 2 високоговорителя към смарт телевизор 2015 Samsung Smart TV

Списък на високоговорители

Свързване на 1 или 2 високоговорителя към смарт телевизор 2014 Samsung Smart TV

Тъй като менютата може да са различни при телевизорите с различна година на производство, вижте ръководството на вашия телевизор. BUL - 19❚ Свързване на продукт на Amazon

Тази функция може да не е достъпна в някои държави.

Тази услуга се предоставя от Amazon и може да бъде прекратена по всяко време, Samsung не носи отговорност за наличността на услугата.

Свързване и работа с продукт на Amazon (Amazon Echo) Използвайте продукт Amazon Echo за управление на високоговорителя и се наслаждавайте на музикалните услуги от Amazon Echo.

Проверете дали високоговорителят е свързан към безжичната мрежа [Свързване към Wi-Fi] Кликнете тук.

В приложението SmartThings сменете името на високоговорителя с такова, което може да бъде разпознато от вашето устройство от Amazon. (Пример: Samsung, Високоговорител, Хол, Дневна, Спалня, Офис и т.н.)

Устройствата Amazon не могат да разпознават имена, които съдържат елементи, например специални

високоговорители Сменете името „SAVE“ BUL - 202 В приложението Alexa потърсете „Samsung Wireless Audio“ в Skills и изберете ENABLE.

Пропуснете тази стъпка, ако сте настроили вече Skills.

„Skills“ Търсене „ENABLE“

В приложението Alexa натиснете Smart Home → Devices → DISCOVER, за да се извърши свързването.

„Devices“ „DISCOVER“ BUL - 21` Използване на гласови команди за управление на високоговорителя

Услугата Amazon Echo, която можете да използвате с високоговорителя, е ограничена само до слушане на музика. Други услуги, предоставяни от Amazon Echo, например новини и времето, могат да бъдат достъпни през вашия продукт от Amazon Echo. Име на приложението + Команда + Име на високоговорителя Използвайте името на високоговорителя, което сте сменили в приложението SmartThings. [Свързване и работа с продукт на Amazon (Amazon Echo)] Кликнете тук. Действие Гласова команда За търсене на аудио устройство, добавено към акаунт в SmartThings, свързано към акаунт за Amazon Alexa „Alexa, откриване на устройство“

• За да използвате гласови команди за високоговорителя, наречен „Хол“ Действие Гласова команда За задаване на ниво 20 за силата на звука „Alexa, задай сила на звука 20 в хола“ За увеличаване на силата на звука „Alexa, увеличи силата на звука в хола“ За изключване на звука „Alexa, изключи звука в хола“ За слушане на радиостанция KISS FM „Alexa, пусни радио Kiss FM в хола“ За пускане на следващата песен „Alexa, пусни следващата песен в хола“ За спиране на музиката „Alexa, спри музиката в хола“ За включване на аудио системата „Alexa, включи аудио устройството в хола“ За изключване на аудио системата „Alexa, изключи аудио устройството в хола“ За промяна на източника на входен сигнал „Alexa, превключи на Bluetooth в хола“ BUL - 22Закупете винтове за стенен монтаж в съответствие с типа и дебелината на стената, на която желаете да монтирате високоговорителя.

Съображения при закупуване

Не монтирайте на място с висока температура или влажност.

Проверете дали стената е достатъчно здрава, за да издържи теглото на продукта. Ако не е, подсилете я или изберете друго място за монтаж.

Купете и използвайте закрепващи винтове или дюбели, подходящи за вашия тип стена (мазилка, метал, дърво и т.н.). Ако е възможно, закрепете опорните винтове към греди в стената. Монтирайте само върху вертикална стена.

Преди да монтирате устройството, уверете се, че то е изключено и щепселът му е изваден от контакта. В противен случай може да се получи електрически удар.

Използвайте квалифициран техник, за да монтирате стенната конзола.

Използвайте професионална компания за монтиране, за да монтира продукта ви на стената.

Samsung Electronics не отговаря за никакви повреди на продукта, произлизащи от неправилно

Внимавайте при монтиране да не поставяте високоговорителя легнал или преобърнат. Компоненти за стенен монтаж Стенна конзола Винт за конзолата (2 бр.) Винт за закрепване към стената (2 бр.) (не е включен в комплекта)

Свържете AC/DC адаптер на главното устройство, преди извършите стенния монтаж. AC/DC адаптер

(DC IN) POWER Инсталиране на компонентите за стенен монтаж BUL - 232 Закрепете Стенна конзола и след това – Винт за закрепване към стената от левия

Стенна конзола Винт за закрепване към стената (не е включен в комплекта)

Закрепете Винт за закрепване към стената в десния отвор.

Ако нивелирането не е извършено правилно, отвинтете леко Винт за закрепване към стената отляво и след това придвижете Стенна конзола нагоре или надолу, за да я нивелирате.

Завинтете двата Винт за конзолата в отвора за конзолата от задната страна на главното устройство. DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT DC 24V SERVICE AUX IN LAN RESET CONNECT Винт за конзолата BUL - 245 Подравнете Винт за конзолата на главното устройство, така че да попадне в големия отвор на Стенна конзола. Плъзнете го по посока на стрелката, докато попадне в малкия отвор.

Не забравяйте да го плъзнете по посока на стрелката, докато попадне в малкия отвор на Стенна конзола.

• Демонтаж от стена Повдигнете главното устройство, докато Винт за конзолата влезе в големия отвор на Стенна конзола, и след това издърпайте главното устройство. BUL - 25Приложение

Отстраняване на неизправности Преди да се обърнете към сервиз, моля, проверете следното. Симптом Проверете Начин за отстраняване на проблема Високоговорителят не се включва.

Проверете дали захранващият кабел е правилно свързан.

Включете захранващия кабел в електрически контакт. Не реагира, когато натискате бутон или докосвате областта на регулатора.

Бутонът или сензорната област на регулатора може да са изложени на въздействието на статично електричество.

Изключете щепсела и го включете

Свързан ли е високоговорителят към източник на захранване?

Звукът може да е настроен на най-ниско ниво.

Проверете дали високоговорителят е свързан правилно към захранване.

Опитайте да регулирате силата на

Батерията на контролера може да не е достатъчно

Контролерът може да е извън работния обхват.

Проверете свързването между контролера и високоговорителя.

Заредете батерията според инструкциите за LED версия на контролера.

Приближете контролера към високоговорителя.

Вижте „Свързване на контролера и високоговорителя“. (9 страница) Кликнете тук. BUL - 26Симптом Проверете Начин за отстраняване на проблема Високоговорителят не може да се свърже към мобилно устройство или

За кабелно свързване

Проверете свързването на

Проверете от дясната страна на високоговорителя и се уверете, че режимът на високоговорителя е настроен на AUX.

Проверете името на порта и се уверете, че кабелът е свързан към правилния порт.

Вижте „Свързване към външно устройство“. (13 страница) Кликнете тук. За свързване чрез Bluetooth

Проверете от дясната страна на високоговорителя и се уверете, че режимът на високоговорителя е настроен на Bluetooth.

високоговорителя в режим Bluetooth и опитайте да го потърсите отново от мобилното устройство или от телевизора.

Натиснете бутон Bluetooth от дясната страна на високоговорителя за 5 секунди или по-дълго, за да влезе той в режим на изчакване, и потърсете високоговорителя от мобилното си устройство или телевизора. Вижте „Свързване към Bluetooth“. (10 страница) Кликнете тук. За свързване чрез Wi-Fi

Проверете дали моделът на вашия телевизор се

Уверете се, че мобилното ви устройство или телевизорът са свързани към Wi-Fi

Уверете се, че високоговорителят е свързан към Wi-Fi мрежата.

Тази функция поддържа телевизори Samsung Smart TV, които са произведени през 2014 г. и след това.

Ако вашият телевизор не е свързан към Wi-Fi мрежата, използвайте менюто за мрежа на телевизора, за да установите свързване. (Вижте ръководството на потребителя, предоставено с вашия телевизор)

Ако телевизорът вече е свързан, високоговорителят трябва да се покаже в приложението SmartThings на мобилното устройство (смартфони, таблети и др.). Вижте „Използване чрез свързване през Wi-Fi“. (16 страница) Кликнете тук.

Свързването на телевизора и високоговорителя чрез Wi-Fi може да не е достъпно, ако вашият безжичен рутер използва DFS канал. За подробности се свържете с вашия интернет доставчик. BUL - 27Симптом Проверете Начин за отстраняване на проблема Звукът прекъсва, когато се възпроизвежда музика или видео на моето мобилно устройство чрез Bluetooth.

Проверете дали има разположени наблизо устройства, които използват радиокомуникации или може да причиняват смущения.

Свързани ли са мобилното устройство или други радиокомуникационни устройства към Wi-Fi мрежа, работеща на честота 2,4 GHz?

Ако има разположени наблизо устройства, които използват радиокомуникация или може да предизвикат смущения, изключете ги.

Вижте „Свързване към Bluetooth“. (10 страница) Кликнете тук.

Ако вашето мобилно устройство или други радиокомуникационни устройства са свързани към Wi-Fi мрежа, работеща на честота 2,4 GHz, може да се появят смущения. Опитайте да свържете мобилното устройство към мрежа, работеща на честота 5 GHz. Звукът прекъсва, когато високоговорителят е свързан чрез Wi-Fi в Audio Group или е в режим Stereo.

Използвате ли Wi-Fi мрежа, работеща на честота 2,4 GHz, за свързване на вашите мобилно устройство и високоговорител?

Проверете разстоянието между високоговорителите.

Свържете мобилното устройство и високоговорителя към Wi-Fi мрежа, работеща на честота 5 GHz.

Уверете се, че безжичният рутер и високоговорителят са в рамките на работния обхват един спрямо друг.

Опитайте да изключите и включите отново безжичния рутер.

Уверете се, че високоговорителите са в рамките на работния обхват един спрямо друг. Високоговорителят загубва връзка или остава изключен от време на време, когато се използва в стерео режим след свързване на телевизор и високоговорители чрез Wi-Fi.

Използвате ли Wi-Fi мрежа, работеща на честота 2,4 GHz, за свързване на вашите телевизор и високоговорител?

Свържете телевизора и високоговорителя към Wi-Fi мрежа, работеща на честота 5 GHz.

Ако вече сте ги свързали към Wi-Fi мрежа, работеща на честота 5 GHz, и възникне този проблем, проверете DFS

Уверете се, че безжичният рутер, телевизорът и високоговорителят са в рамките на работния обхват. Приложението SmartThings не показва високоговорителя в списъка на наличните устройства, когато се опитвам да го свържа чрез Wi-Fi.

Свързан ли е високоговорителят към източник на захранване?

Свързано ли е мобилното устройство към безжичен

Проверете дали високоговорителят е свързан правилно към захранване.

Свържете мобилното устройство към безжичния рутер.

Натиснете бутон CONNECT на гърба на високоговорителя за 5 секунди или повече, за да влезе в режим на изчакване, и се опитайте да свържете

Ако проблемът се появи отново, обърнете се към кол центъра на Samsung за помощ при отстраняването му.

Бележка за лиценза за отворен код

За допълнителна информация за отворения код, използван в този продукт, посетете уебсайта : http://opensource.samsung.com

Софтуерът Spotify е предмет на лицензи от трети страни, които се намират тук: Лицензи за www.spotify.com/connect/third-party-licenses.

Макс. мощност на предавателя при Wi-Fi връзка 100 mW при 2,4 GHz –2,4835 GHz, 5,15 GHz– 5,35 GHz & 5,47 GHz-5,725 GHz Изходна мощност на безжичното

Макс. мощност на предавателя при Bluetooth връзка 100 mW при 2,4 GHz – 2,4835 GHz

Не се поддържат скорости на мрежата равни на или по-ниски от 10Mbps.

Конструкцията и спецификациите подлежат на промяна без предизвестие.

За повече информация относно захранването и консумираната мощност вижте етикета, поставен на продукта. (Етикет: Отдолу на корпуса на високоговорителя)

Теглото и размерите са приблизителни.

За допълнителни подробности за продукта посетете www.samsung.com. BUL - 29Обща консумирана мощност в режим на готовност (W) (Всички мрежови портове са в състояние „Вкл.“) 3,0 W Wi-Fi Деактивиране на Wi-Fi В режим Wi-Fi натиснете заедно бутон Възпроизвеждане / Пауза (от горната страна) и бутон CONNECT (на гърба) и ги задръжте за 30 секунди или повече, за да деактивирате Wi-Fi. Активиране на Wi-Fi Натиснете и задръжте за 30 секунди или по-дълго бутон Wi-Fi от дясната страна на високоговорителя, когато е забранена работата през Wi-Fi, за да активирате отново Wi-Fi. Bluetooth Деактивиране на Bluetooth В режим Bluetooth натиснете заедно бутон Възпроизвеждане / Пауза (от горната страна) и бутон CONNECT (на гърба) и ги задръжте за 30 секунди или повече, за да деактивирате Bluetooth. Активиране на Bluetooth Натиснете и задръжте за 30 секунди или по-дълго бутон Bluetooth от дясната страна на високоговорителя, когато е забранена работата през Bluetooth, за да активирате отново Bluetooth.

В настройките по подразбиране Wi-Fi и Bluetooth са активирани.

Когато Wi-Fi и Bluetooth са деактивирани, те не се активират при изключването на продукта и повторното му включване.

Допълнителна информация

В зависимост от използвания безжичен рутер някои мрежови операции могат да не работят правилно.

За подробна информация за работа в мрежа с безжичен рутер или модем направете справка в документацията на рутера или модема.

Изберете безжичния канал, който не се използва. Ако избраният канал се използва и от други комуникационни устройства, разположени в непосредствена близост, може да се получат смущения на безжичната връзка, които да прекъснат комуникацията или да доведат до накъсване на звука.

Възможно е да се получат накъсване на звука и прекъсване на връзката поради смущения на безжичната връзка, тъй като характеристиките на безжичната LAN зависят от обкръжението и от условията на използване, включително от характеристиките на рутера, разстоянието, препятствията и смущенията от други мобилни устройства.

Работи със SmartThings™

Този продукт е съвместим със SmartThings.

Услугата SmartThings е различна за различните държави.

Фигурите и илюстрациите в това Пълно ръководство са дадени само за справка и може да се различават от действителния облик на продукта.

Може да се начисли такса за администриране, ако: a. е извикан техник по ваше настояване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя) b. занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).

Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е било работа или посещение вкъщи.

Copyright © 2018 Samsung Electronics Co.,Ltd. Всички права запазени; Никаква част от ръководството или цялото ръководството за потребителя не може да бъде възпроизвеждано или копирано без предварителното писмено съгласие на Samsung Electronics Co.,Ltd. BUL - 31• С настоящото Samsung Electronics декларира, че това оборудване съответства на Директива 2014/53/EС. Пълният текст на ЕС декларацията за съответствие можете да намерите на следния интернет адрес: http://www.samsung.com – отворете Поддръжка> Търсене в „Поддръжка на продуктите“ и въведете името на модела. С това оборудване може да се работи във всички държави от ЕС. WLAN (Wi-Fi или SRD) функцията при 5 GHz на това оборудване може да се използва само на закрито. [Правилно изхвърляне на батериите в този продукт] (Налично в страни със системи за разделно сметосъбиране) Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО. Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната среда. За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии. Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване) (Налично в страни със системи за разделно сметосъбиране) Tози знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси. Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие. BUL - 32ПРЕДУПРЕЖДЕНИЕ За да извадите батерията, свържете се с упълномощен сервизен център. За да получите инструкции относно изваждането на батерията, моля, посетете samsung.com/global/ ecodesign_energy Не трябва да изваждате (или да се опитвате да изваждате) сами батерията, вградена в този

За информация относно ангажиментите на Samsung по отношение на околната среда и специфичните за продукта регулаторни задължения, например REACH, WEEE, батерии, посетете:http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html
