ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ skimmarine 600 EHEIM

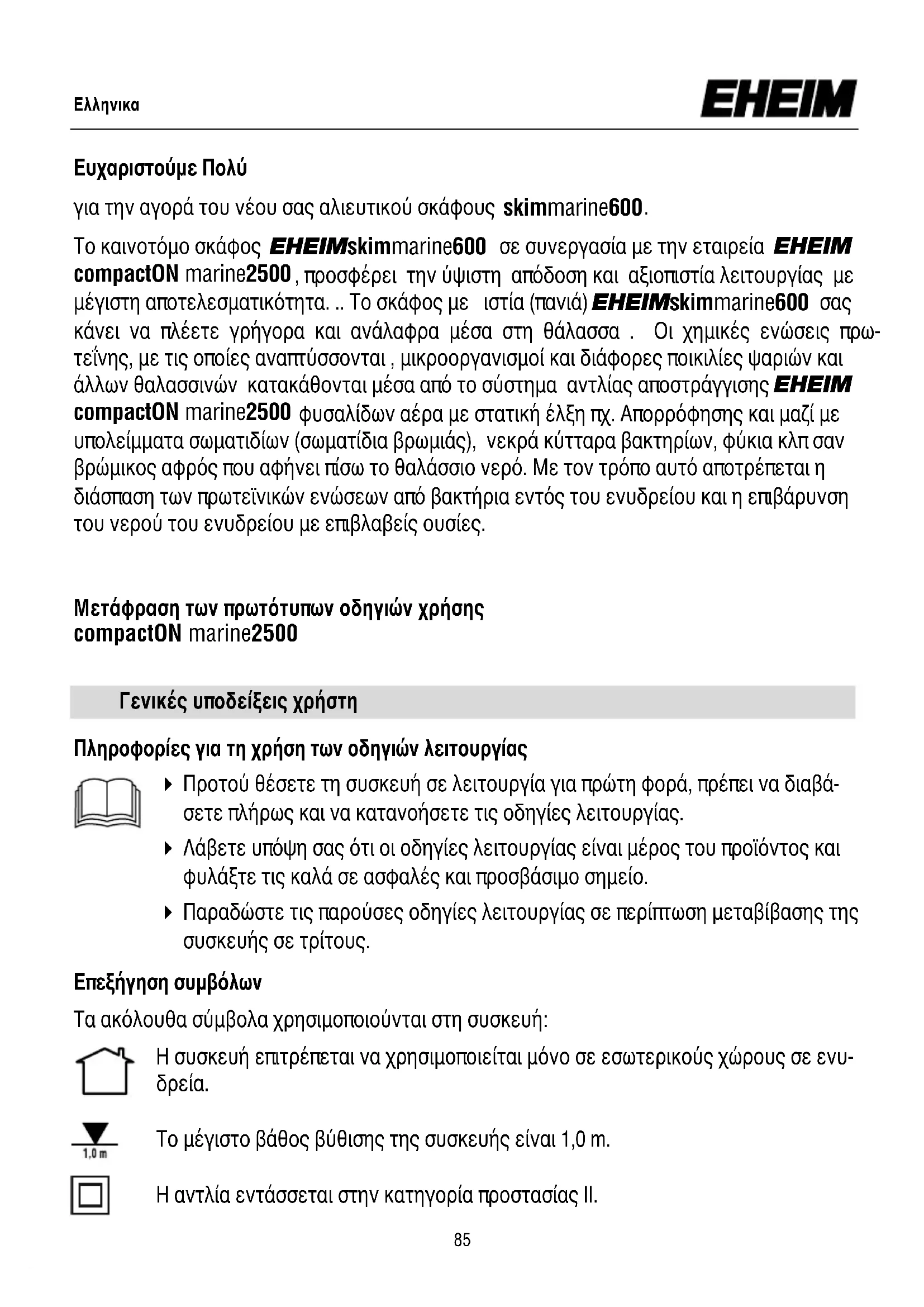

Το καινοτόμο σκάφος EHEIM skimmarine600 σε συνεργασία με την εταιρεία EHEIM compactON marine2500 , προσφέρει την ύψιστη απόδοση και αξιοπιστία λειτουργίας με μέγιστη αποτελεσματικότητα. .. Το σκάφος με ιστία (πανιά) EHEIM skimmarine600

κάνει να πλέετε γρήγορα και ανάλαφρα μέσα στη θάλασσα . Οι χημικές ενώσεις πρω- τεΐνης, με τις οποίες αναπτύσσονται , μικροοργανισμοί και διάφορες ποικιλίες ψαριών και άλλων θαλασσινών κατακάθονται μέσα από το σύστημα αντλίας αποστράγγισης EHEIM compactON marine2500 φυσαλίδων αέρα με στατική έλξη πχ. Απορρόφησης και μαζί με υπολείμματα σωματιδίων (σωματίδια βρωμιάς), νεκρά κύτταρα βακτηρίων, φύκια κλπ σαν βρώμικος αφρός που αφήνει πίσω το θαλάσσιο νερό. Με τον τρόπο αυτό αποτρέπεται η διάσπαση των πρωτεϊνικών ενώσεων από βακτήρια εντός του ενυδρείου και η επιβάρυνση του νερού του ενυδρείου με επιβλαβείς ουσίες.

Γενικές υποδείξεις χρήστη Πληροφορίες για τη χρήση των οδηγιών λειτουργίας

Προτού θέσετε τη συσκευή σε λειτουργία για πρώτη φορά, πρέπει να διαβά- σετε πλήρως και να κατανοήσετε τις οδηγίες λειτουργίας.

Λάβετε υπόψη σας ότι οι οδηγίες λειτουργίας είναι μέρος του προϊόντος και φυλάξτε τις καλά σε ασφαλές και προσβάσιμο σημείο.

Παραδώστε τις παρούσες οδηγίες λειτουργίας σε περίπτωση μεταβίβασης της συσκευής σε τρίτους. Επεξήγηση συμβόλων Τα ακόλουθα σύμβολα χρησιμοποιούνται στη συσκευή: Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο σε εσωτερικούς χώρους σε ενυ-

Το μέγιστο βάθος βύθισης της συσκευής είναι 1,0 m. Η αντλία εντάσσεται στην κατηγορία προστασίας ΙΙ. Μετάφραση των πρωτότυπων οδηγιών χρήσης compactON marine2500 85IP68 Το σύμβολο επισημαίνει ότι η συσκευή διαθέτει προστασία από τη συνεχή βύθι- ση σε νερό. Το προϊν έχι την έγκριση των κάστοτ θνικών προδιαγραφών και οδηγιών και ανταποκρίνται στα πρτυπα της Ε.Ε. Τα ακόλουθα σύμβολα και οι προειδοποιητικές λέξεις χρησιμοποιούνται σε αυτές τις οδηγίες λειτουργίας:

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Το σύμβολο επισημαίνει έναν άμεσο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς όταν δεν λαμβάνονται τα αντίστοιχα μέτρα.

Επισήμανση του κινδύνου για υλικές ζημιές. Υπόδειξη με χρήσιμες πληροφορίες και συμβουλές. σύμβολα που χρησιμοποιούνται:

Παραπομπή σε μια εικόνα, εδώ παραπομπή στην εικόνα A. Σας ζητείται να κάνετε μια ενέργεια. Τομέας εφαρμογής Η συσκευή και όλα τα μέρη που περιλαμβάνονται κατά την παράδοση προορίζονται για ιδιωτική χρήση και επιτρέπεται να χρησιμοποιούνται αποκλειστικά:

για την απομάκρυνση προϊόντων μεταβολισμού σε ενυδρεία θαλασσινού νερού χωρη- τικότητας έως 600 λίτρων

σε εσωτερικούς χώρους

με την προϋπόθεση ότι τηρούνται τα τεχνικά χαρακτηριστικά Για τη συσκευή ισχύουν οι παρακάτω περιορισμοί:

86• δεν πρέπει να χρησιμοποιείται για εμπορικούς ή βιομηχανικούς σκοπούς

Η χρήση της επιτρέπεται μόνο σε υγρά με θερμοκρασία +4°C έως +35°C. Υποδείξεις ασφαλείας Από τη συσκευή αυτή απορρέουν κίνδυνοι για τον άνθρωπο και υλικό εξο- πλισμό όταν η συσκευή χρησιμοποιείται με μη ενδεδειγμένο τρόπο ή για σκοπό διαφορετικό από τον ενδεικνυόμενο ή όταν δεν τηρούνται οι υπο- δείξεις ασφαλείας. Για την ασφάλειά σας

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή πνευματικές ικανότητες ή με ελλιπή εμπειρία ή/και γνώση, εφό- σον επιβλέπονται ή έχουν κατατοπιστεί σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που απορρέουν από αυτήν. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν επιτρέπεται να γίνο- νται από παιδιά, εκτός εάν επιβλέπονται.

Πριν από τη χρήση διενεργήστε έναν οπτικό έλεγχο για να βεβαι- ωθείτε, ότι η συσκευή και ειδικά το καλώδιο τροφοδοσίας και το βύσμα δεν έχουν υποστεί ζημιά.

Επισκευές επιτρέπεται να εκτελούνται μόνο από το τμήμα σέρβις της EHEIM.

Το καλώδιο ηλεκτρικής σύνδεσης της αντλίας δεν μπορεί να αντι- κατασταθεί. Σε περίπτωση βλάβης του καλωδίου πρέπει να απορ- ριφθεί η αντλία.

Εκτελείτε μόνο εργασίες, οι οποίες περιγράφονται στις παρούσες

87Αντλία με βελονοειδή φτερωτή EHEIM compactON marine2500 Μοντέλο: βλέπε πινακίδα τύπου στο σώμα του μοτέρ AΛειτουργία

Καπάκι αφρού καπακιού

αφρός που βγαίνει από το καπάκι

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και παρελκόμενα για τη συσκευή.

Η αντλία πρέπει να ασφαλιστεί μέσω μιας διάταξης προστασίας από ρεύμα διαρροής με ονομαστικό ρεύμα διαρροής έως 30 mA. Αν έχετε ερωτήσεις ή αντιμετωπίζετε κάποιο πρόβλημα, απευ- θυνθείτε σε ηλεκτρολόγο.

Σε περίπτωση διαρροής καθώς και εάν ενεργοποιηθεί μια διάταξη προστασίας από ρεύμα διαρροής, αποσυνδέστε αμέσως όλες τις συσκευές στο ενυδρείο από το ηλεκτρικό δίκτυο.

Αποσυνδέστε όλες τις συσκευές στο ενυδρείο από το ηλεκτρικό δίκτυο, εάν δεν χρησιμοποιούνται, προτού τοποθετήσετε ή αφαι- ρέσετε εξαρτήματα και πριν από όλες τις εργασίες καθαρισμού και συντήρησης.

Προστατέψτε την πρίζα και το βύσμα τροφοδοσίας από υγρασία. Συνιστάται να δημιουργήσετε με το καλώδιο τροφοδοσίας μια θηλιά, η οποία θα εμποδί- ζει τη ροή νερού κατά μήκος του καλωδίου μέχρι

Τα ηλεκτρικά στοιχεία της αντλίας πρέπει να συμφωνούν με τα στοιχεία του ηλεκτρικού δικτύου. Τα στοιχεία αυτά αναγράφο- νται στην πινακίδα τύπου, στη συσκευασία, ή περιέχονται στις παρούσες οδηγίες.

δακτύλιο στεγανοποίησης

Εργαλείο αποστράγγισης αφρού,,-κάλυμμα

πώμα (καπάκι) θαλάμου αντίδρασης

βαλβίδα ελέγχου αέρα

μικρό γρανάζι με βίδα,

μεγάλο γρανάζι με βίδα

που ρυθμίζει την ισορροπία στο νερό

Δίσκος αποστράγγισης αφρού

πλαστική βίδα M6 x 20 mm

πλαστική βίδα M4 x 8 mm

βασική πλάκα σιγαστήρας

κάνουλα (πλεύσης). Αντλία με βελονοειδή φτερωτή compactON marine2500

Σώμα μηχανής αντλίας

Πλευρά πίεσης σύνδεσης

Σύσφιξη πώματος αντλίας

και αφαιρέστε το καπάκι

Ξεβιδώστε τις σταυρωτές βίδες

της λαβής της αντλίας

Εγκαταστήστε την αντλία συλλογής αφρού Σφίξετε την λαβή της αντλίας προς τα αριστε- ρά και δεξιά του πλαϊνού κελύφους σφίγγοντας τες επάνω στην πλάκα του δαπέδου

Τοποθετήστε επάνω στο στόμιο της αντλίας του θαλάμου αντίδρασης

και σφίξετε την κάνουλα πάνω στην άκρη της αντλίας

Μετά σφίξτε το καπάκι του θαλάμου αντίδρασης με την βίδα

Πριν το μοντάζ του θαλάμου αντίδρασης προσέξτε τα εξής: Συνδέστε το πώμα του θαλά- μου αντίδρασης πριν το μοντάζ με τέτοιο τρόπο, ώστε το τμήμα του πώματος του θαλάμου αντίδρασης χωρίς οπές να βρίσκεται σε ευθεία θέση, πάνω από το στόμιο της αντλίας.

Συνδέστε το κάλυμμα πάνω στην πλάκα, και τραβήξετε τις τέσσερις βίδες σύσφιξης.

Συνδέστε τον σιγαστήρα με

πάνω στην άκρη της στέγασης και συν- δέσετε πάνω από τον αεραγωγό σωλήνα με το στόμιο διάχυσης

Πιέστε ελαφρά το στόμιο διάχυσης τοποθετώντας πάνω στην είσοδο της αντλίας απο στράγγισης (αφρού).

Ρυθμίστε την βαλβίδα ελέγχου αέρος μέσω

μέσω της μικρής οπής πάνω στο κάλυμ-

. Συνδέστε τον μικρό τροχό με βίδα, σφίγγοντας τον μεγάλο τροχό με αυτόν τον

του δοχείου αποστράγγισης.. Σφραγίστε το δοχείο α

Τοποθετήστε επάνω το δοχείο αφρού και στρίψετε αριστερά με το αιχ- μηρό εργαλείο (‘’λόγχη’’) αλιευμάτων

ΣΥΜΒΟΥΛΗ: Το δοχείο του αφρού καταλαμβάνει τον χώρο της κάνουλας για την ροή του σωλήνα αποστράγγισης

Τοποθέτηση του δοχείου αφρίσματος Τοποθετήστε το δοχείο αποστράγγισης αφρού στο δοχείο φίλτρου.

Για την βέλτιστη λειτουργία του συστήματος, πρέπει η στάθμη νερού στο δοχείο (δεξα- μενή) διήθησης να είναι από 180 ως 240mm Τότε οι αλλαγές στάθμης νερού, (τα διάφο- ρα επίπεδα νερού) επηρεάζουν άμεσα την αποστράγγιση αφρού’’ (ξάφρισμα) και συστή- νεται αυτόματη ρύθμιση της στάθμης νερού, EHEIM waterrefill Τύπου χρήσης 3548 Συμβουλή: Οι αλλαγές στην στάθμη νερού επηρεάζουν την λειτουργία της αποστράγγισης αφρού. Συνίσταται δε η τοποθέτηση αυτόματου συστήματος ρύθμισης στάθμης

Θέστε κατ’αρχάς σε πλήρη λειτουργία το σύστημα αερισμού και μετά κάνετε έναρξη λει- τουργίας της αντλίας. Κλείστε σταδιακά την βαλβίδα ελέγχου έως ότου η στάθμη νερού κατά την αποστράγγιση να γίνει επίπεδη στο διάστημα ανάμεσα στα δολώματα (παραγά- δια) και στο δοχείο αφρού. Αφήστε μισάνοικτη την βαλβίδα ρύθμισης αερισμού (βίδα μέτρησης/ρύθμισης αέρα

σε ορθόδοξη φορά, στρίβοντας 1-2mm προς τα πάνω) και αφήστε σε αυτή την θέση για 2 ημέρες(Φάση έναρξης διαδικασίας). Όταν ενεργοποιηθεί το σύστημα παραγωγής αφρού, μπορεί να αρχίσει προσαρμογή του συστήματος για βέλτιστη αποστράγγισης, μέσω της τοποθέτησης βαλβίδας μέτρησης αέρος.

Για το στέγνωμα μετά την αποστράγγιση, πρέπει να στρίψετε την βαλβίδα ελέγχου προς τα δεξιά ανοίγοντας την κάνουλα ροής νερού. Για ύγρανση μετά την απο- στράγγιση, στρίψετε την βαλβίδα ελέγχου προς τα δεξιά και κλείστε την κάνουλα

EHEIM skimmarine600 μπορεί να λειτουργήσει με έναν κατάλληλο σωλή- να από σιλικόνη μέχρι max.50mg/Std Ozo (Oζο). Συμβουλή: Ποσότητα όζου μέχρι 5-10mg/Std. ανά 100 λίτρα θαλάσσιου νερού – Εγκαταστή- στε την αντλία έξόδου του αέρα σε σχήμα Τ -Συνδέστε την άκρη του τμήματος με σχήμα Τ με τον σιγαστήρα, την άλλη άκρη με την συσκευή Οzon. Μέσω σύσφι- ξης της βαλβίδας εξαερισμού (Κλείσιμο της βαλβίδας εξαερισμού και μέτρησης αέρα) βελτιώνεται το σύστημα απορρόφησης όζου. Δ Ρύθμιση του σκίμερ EΟδηγίες Χρήσης κάθε 3 χρόνια. Αποθέσεις αλάτων σε εξαρτήματα του σκίμερ από ασβεστούχες κόκκι- νες άλγες κλπ. μπορούν να αφαιρεθούν με τη βύθιση των εξαρτημάτων σε διάλυμακιτρικού οξέος περιεκτικότητας 10%. Μετά ξεπλύνετε καλά με νερό. Για τον καθαρισμό του σκίμερ ή των εξαρτημάτων του χρησιμοποιήστε νερό βρύσης, σε καμία περίπτωση μη χρησιμοποιήσετε καθαριστικά ή άλλα απορρυπαντικά. Όλα τα τμήματα της συσκευής αποστράγγισης αφρού δεν αποτελούν τμήματα μηχανής

1. Αφαιρέστε τη συσκευή από το ενυδρείο.

2. Καθαρίστε τη συσκευή

3. Αποθηκεύστε τη συσκευή σε χώρο που προστατεύεται από τον παγετό.

Για την απόρριψη της συσκευής τηρήστε την ισχύουσα νομοθεσία. Πληροφορίες για την απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών εντός της Ευρωπαϊ- κής Κοινότητας: Εντός της Ευρωπαϊκής Κοινότητας προβλέπεται η απόρριψη ηλεκτρικών συσκευών σύμφωνα με τους εθνικούς κανονισμούς, οι οποίοι βασί- ζονται στην Ευρωπαϊκή Οδηγία 2012/19/EΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Σύμφωνα με την οδηγία αυτή, η συσκευή δεν επιτρέπεται να διατεθεί στη δημοτική αρχή διαχείρισης αποβλήτων ή στα οικιακά απορρίμματα. Η συσκευή διατίθεται δωρεάν στις κοινοτικές υπηρεσίες συλλογής απορριμμάτων ή ανακύκλωσης. Η συσκευασία του προϊόντος αποτε- λείται από ανακυκλώσιμα υλικά. Απορρίψτε τα με τρόπο φιλικό προς το περιβάλ- λον και οδηγήστε τα στην ανακύκλωση. Θέση εκτός λειτουργίας Τεχνικά χαρακτηριστικά EHEIM skimmarine600 220-240 V / 50 Hz Τύπου 3552 Για στάθμη θαλάσσιου νερού 200 - 600 l
