HASZNÁLATI ÚTMUTATÓ skimmarine 600 EHEIM

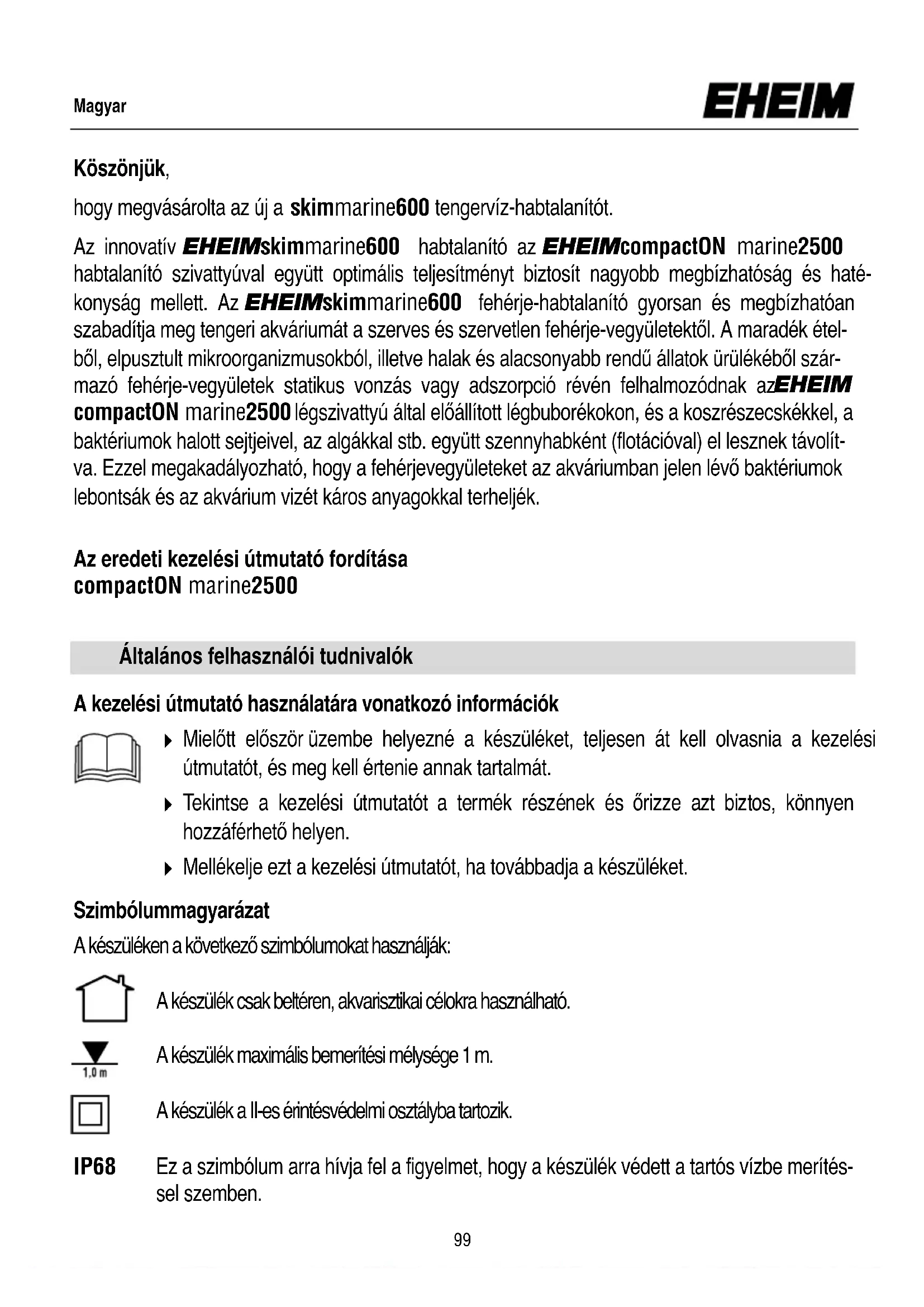

Přísun vzduchu 300 - 540 l/h Korpus ø 16 cm Plocha na postavení mm 190 x 160 Hladina vody mm 180 - 240 Rozměry D x Š x V cm 19 x 19 x 52,5 98Köszönjük, hogy megvásárolta az új a skimmarine600 tengervíz-habtalanítót. Az innovatív EHEIM skimmarine600 habtalanító az EHEIM compactON marine2500 habtalanító szivattyúval együtt optimális teljesítményt biztosít nagyobb megbízhatóság és haté- konyság mellett. Az EHEIM skimmarine600 fehérje-habtalanító gyorsan és megbízhatóan szabadítja meg tengeri akváriumát a szerves és szervetlen fehérje-vegyületektől. A maradék étel- ből, elpusztult mikroorganizmusokból, illetve halak és alacsonyabb rendű állatok ürülékéből szár- mazó fehérje-vegyületek statikus vonzás vagy adszorpció révén felhalmozódnak az EHEIM compactON marine2500 légszivattyú által előállított légbuborékokon, és a koszrészecskékkel, a baktériumok halott sejtjeivel, az algákkal stb. együtt szennyhabként (flotációval) el lesznek távolít- va. Ezzel megakadályozható, hogy a fehérjevegyületeket az akváriumban jelen lévő baktériumok lebontsák és az akvárium vizét káros anyagokkal terheljék. Magyar Általános felhasználói tudnivalók A kezelési útmutató használatára vonatkozó információk

Mielőtt először üzembe helyezné a készüléket, teljesen át kell olvasnia a kezelési útmutatót, és meg kell értenie annak tartalmát.

Tekint se a ke ze lési út m utatót a ter mé k rész én e k és ő rizze az t biz to s , kön ny e n hozzáférhető helyen.

Mellékelje ezt a kezelési útmutatót, ha továbbadja a készüléket. Szimbólummagyarázat A készüléken a következő szimbólumokat használják: A készülék csak beltéren, akvarisztikai célokra használható. A készülék maximális bemerítési mélysége 1 m. A készülék a II-es érintésvédelmi osztályba tartozik. IP68 Ez a szimbólum arra hívja fel a figyelmet, hogy a készülék védett a tartós vízbe merítés- sel szemben. Az eredeti kezelési útmutató fordítása compactON marine2500 99A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással ren- delkezik, és megfelel az EU-szabványoknak Ez a kezelési útmutató a következő szimbólumokat és jelzőszavakat használja: VESZÉLY! Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó áramütés fenyegető veszélyére figyelmeztet. VESZÉLY! Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó fenyegető veszélyre figyelmeztet. VIGYÁZAT! Ez a szimbólum esetleg könnyű vagy közepes személyi sérülést vagy egészségügyi kockázatot okozó fenyegető veszélyre figyelmeztet. FIGYELEM! Ez a szimbólum anyagi kár veszélyére figyelmeztet. Hasznos információkat és ötleteket tartalmazó tudnivaló. Egyezményes ábrázolás:

Hivatkozás ábrára, itt az „A” ábrára. Felszólítás cselekvésre. Alkalmazási terület A készülék és a vele szállított összes tartozék magáncélú használatra való, kizárólag az aláb- biak szerint használhatók:

anyagcsere-termékek eltávolítására max. kb. 600 literes tengervizes akváriumban

a műszaki adatok betartásával A készülékre a következő korlátozások érvényesek:

kisipari vagy ipari célokra nem használható

a vízhőmérséklet nem haladhatja meg a 35 °C-ot Magyar 100Biztonsági tudnivalók A készülék veszélyt jelenthet az emberekre és anyagi javakra nézve, amen- nyiben szakszerűtlen, ill. nem rendeltetésszerűen használják vagy ha figy- elmen kívül hagyják a biztonsági tudnivalókat. Az Önök biztonsága érdekében

Ezt a készüléket abban az esetben használhatják 8 éves vagy annál idősebb gyerekek, továbbá korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, ill. kellő tapasztalattal és/vagy tudással nem rendelkező személyek, ha eközben felügy- elet alatt állnak, illetve a készülék biztonságos használatát illetően oktatásban részesültek, és tisztában vannak az abból eredő ves- zélyekkel. A készülék nem játék – ne engedje, hogy a gyermekek játsszanak vele. A tisztítást és a felhasználói karbantartást gyer- mekek csak felügyelet mellett végezhetik.

Használat előtt szemrevételezéssel ellenőrizze, hogy a készülék, és különösen a hálózati csatlakozókábel és csatlakozódugó sérülésmentes-e.

Javítást kizárólag EHEIM szerviz végezhet.

A készülék hálózati csatlakozókábele nem cserélhető. A kábel sérülése esetén a készüléket ki kell cserélni.

Csak a jelen útmutatóban leírt munkákat végezze el.

A készülékhez kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

A készüléket legfeljebb 30 mA névleges hibaáramú hibaáram- védőkapcsolóval (FI-relé) kell biztosítani. Kérdések vagy pro- blémák esetén forduljon villamossági szakemberhez. Magyar 101EHEIM compactON marine2500 tüskekerekes szivattyú A kivitelt lásd a motorház típustábláján

skimmarine600 fehérje-habtalanító

A reakciókamra fedele

Finomszabályozó szelep

Kis fogaskerék csavarral

Csavarok a nagy fogaskerékhez

Vízállás-szabályozás alátétje

Műanyag csavarok, M6 x 20 mm

Műanyag csavarok, M4 x 8 mm

Hangtompító alaplemeze

Levegő-adagoló csavar

Flotáció csatlakozócsonkjai.

compactON marine2500 tűkerekes szivattyú

Nyomásoldali csatlakozás

Szivattyútengely reteszelőgyűrűvel.

Vízszivárgás esetén, ill. ha kiold a hibaáram-védőkapcsoló, az akváriumban található összes készüléket azonnal válassza le a vil- lamoshálózatról.

Alapszabály, hogy az akváriumban található összes készüléket válassza le a villamoshálózatról, amikor nem használja őket, mielőtt alkatrészt szerelne be- vagy ki, és minden tisztítási és kar- bantartási munka előtt.

A csatlakozóaljzatot és a hálózati csatlakozódugót óvja a nedvességtől. Ajánlott a hálózati csatlako- zókábellel cseppentőhurkot képezni, ezzel megaka- dályozható, hogy a kábelenesetleg lefolyó víz a csat- lakozóaljzatba kerüljön.

A készülék villamossági adatainak egyezniük kell a villamos hálózat adataival. Az adatok megtalálhatók a típustáblán, a csom- agoláson vagy ebben az útmutatóban. Magyar

2277 2288 2299B Felszerelés

Lazítsa meg a négy recés csavart

és emelje le a szűrőburkolatot

Lazítsa meg a szivattyútartó

Helyezze be a habtalanító szivattyút, rögzítse a szivattyútartó bal és jobb oldalán lévő hornyokhoz, majd rögzítse a padlólemezhez

a keresztcsavarok használatával.

Helyezze fel a reakciókamrát

a szivattyú kimenetére és a csatlakozócsonkok

használatával rögzítse a szivattyú csatlakozójához. Ezt követően rögzítse a reakciókamrát

A reakciókamra felszerelése előtt vegye figyelembe a következőket: A reakciókamra fedelét úgy kell felszerelni, hogy a fedél azon része, amelyen nincsenek furatok, közvetlenül a szivattyú kimenete felett legyen.

Szerelje fel ismét a szűrőházat a szűrőlemezre

és húzza meg a négy rögzítőcsavart.

Szerelje fel a hangtompítót

a műanyag csavarokkal

a burkolat peremére és csatla- koztassa a légtömlővel

a diffúzor-fúvókához

Nyomja finoman a diffúzor-fúvókát a habtalanító szivattyú bemenetére.

Vezesse át a finomszabályozó szelepet

a szűrőburkolaton lévő szemeken. Szerelje fel a kis fogaskereket a csavarokkal

, úgy, hogy az a nagy fogaskerékhez

érjen, amely a habtalanító szűrőlemeze

alatt található. Helyezze fel a tömítést

alá. Helyezze fel a habcsészét és rögzítse a bajonettzár

balra forgatásával. TIPP: A habtartályban egy flotációs lefolyócsőhöz csatlakozó csonk található. Magyar

A habtalanító elhelyezése Helyezze a habtalanítót a szűrni kívánt medencébe.

Az optimális működés érdekében a medencében 180 – 240 mm közti vízszintet kell biz- tosítani. Mivel a vízállás közvetlenül befolyásolja a habtalanítást, javasoljuk, hogy használ- jon 3548-as EHEIM waterrefill típusú szintszabályozót. Tipp: A vízállás változása hatással van a fehérje-habtalanító működésére. Ezért javasoljuk a 3548-as EHEIM waterrefill típusú szintszabályozó használatát.

Először nyissa ki teljesen a finomszabályozó szelepet, majd indítsa el a szivattyút. Zárja el lassan a finomszabályozó szelepet, amíg a habtalanító vízszintje a bajonettzár és a hab-

A lefölöző beállításaMagyar

szivattyú között nem helyezkedik el. Nyissa ki félig a légbeömlőt (forgassa a levegőadagoló csavart

az óramutató járásával ellentétesen 1-2 mm-t felfelé) és tartsa meg ezt a beállítást egy-két napig (bejáratási fázis). Ha a bejáratási fázist követően megkezdődik a habképződés, akkor elvégezhető az optimális hab- talanítás finom-szabályozása a légbeömlő szelep és a finomszabályozó szelep használatával.

Száraz habtalanításhoz fordítsa a finomszabályozó szelepet az óramutató járásával egyező irányba és Nyissa ki a vízleeresztőt. Nedves habtalanításhoz fordítsa a finomszabályozó szelepet az óramutató járásával ellentétes irányba és zárja el a vízleeresztőt- Az EHEIM skimmarine600 egy arra alkalmas szilikontömlő segítségével max. 50 mg/óra sebesség- gel ózonnal is üzemeltethető. Tipp: Helyezzen egy 100 liter tengervizenként óránként 5-10 mg ózont biztosító T-darabot a szivattyú légbemenetére. Csatlakoztassa a T-darab egyik végét a hangtompítóhoz, a másikat pedig az ózongenerátorhoz. Az átömlő levegő mennyiségének csökkentésével (a légáteresztő szelep lezárásával) az ózon elszívása jelentős mértékben javul.

Ápolási utasítások A lefölöző alkatrészein letelepedett vörös mészalgákat stb. úgy tudja eltávolítani, hogy az érin- tett alkatrészeket 10 %-os citromsav oldalba teszi. Utána jól öblítse le vízzel. A lefölözőt, vagy annak alkatrészeit semmi esetre se tisztítsa öblítő szerrel vagy egyéb szintetikus tisztító szer- rel. E célra csak csapvizet használjon. A fehérje-habtalanító egyetlen része sem tisztítható mosogatógépben. Tárolás

1. Vegye ki a készüléket az akváriumból.

2. Tisztítsa meg a készüléket

3. A készüléket fagymentes helyen tárolja.

Ártalmatlanítás A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikus készülékek Európai Közösségen belüli ártal- matlanítására vonatkozóan: Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kom- Üzemen kívül helyezés és ártalmatlanításMagyar Műszaki adatok EHEIM skimmarine600 220-240 V / 50 Hz Típus 3552 Akvárium térfogata 200 - 600 l

Levegőbemenet 300 - 540 l/h Törzs átmérője ø 16 cm Felület, mm 190 x 160 Vízszint, mm 180 - 240 Méretek (H x Sz x Ma), cm 19 x 19 x 52,5

munális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újra- hasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártal- matlanítsa, és adja le őket újrahasznosításra.Serdecznie dziękujemy za zakup naszego odpieniacza białek skimmarine600
