KÄYTTÖOHJE skimmarine 600 EHEIM

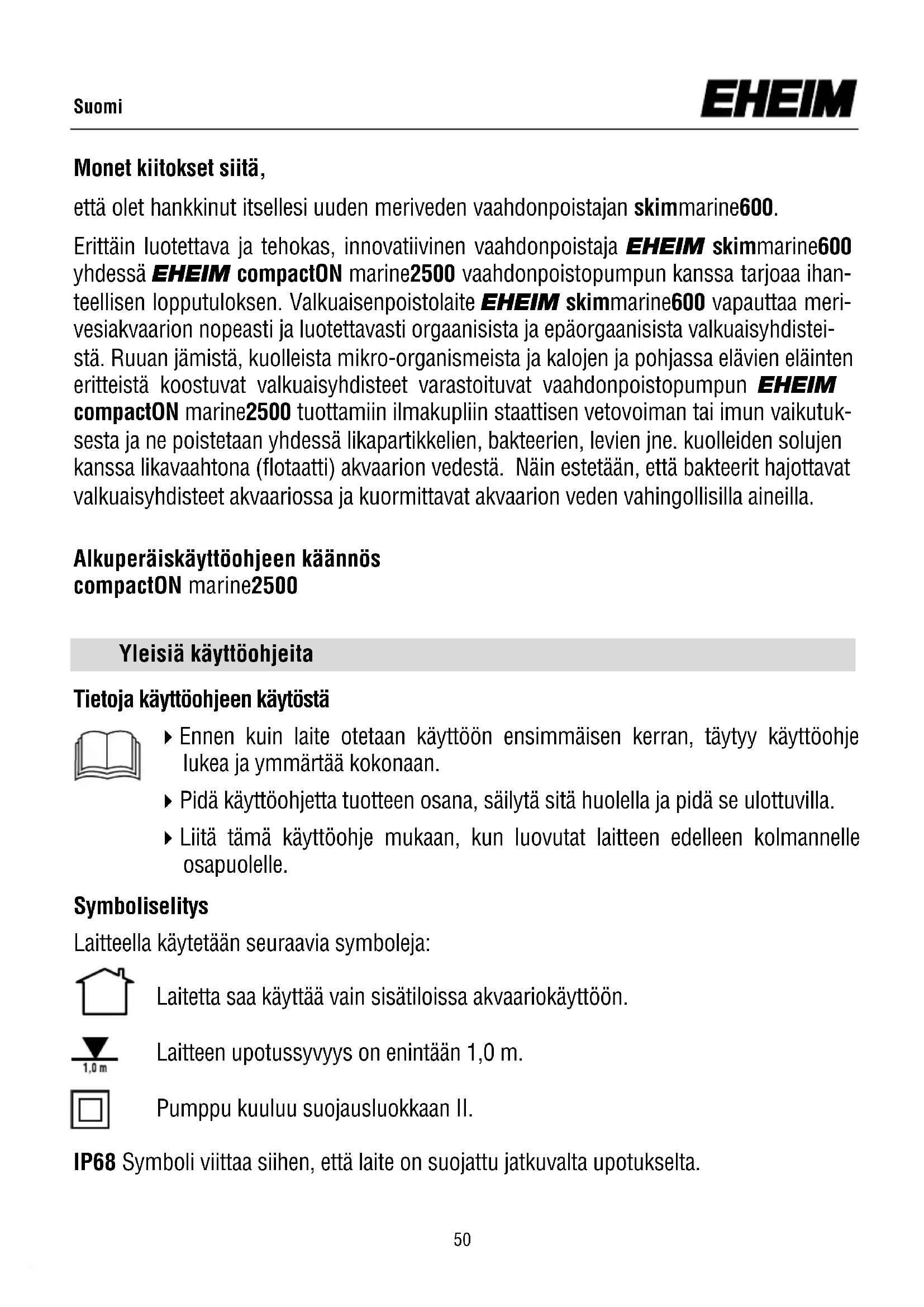

Luftinntak 300 - 540 l/h Størrelse ø 16 cm Flate mm 190 x 160 Vannivå mm 180 - 240 L x B x H cm dimensjoner 19 x 19 x 52,5 49Monet kiitokset siitä, että olet hankkinut itsellesi uuden meriveden vaahdonpoistajan skimmarine600. Erittäin luotettava ja tehokas, innovatiivinen vaahdonpoistaja EHEIM skimmarine600 yhdessä EHEIM compactON marine2500 vaahdonpoistopumpun kanssa tarjoaa ihan- teellisen lopputuloksen. Valkuaisenpoistolaite EHEIM skimmarine600 vapauttaa meri- vesiakvaarion nopeasti ja luotettavasti orgaanisista ja epäorgaanisista valkuaisyhdistei- stä. Ruuan jämistä, kuolleista mikro-organismeista ja kalojen ja pohjassa elävien eläinten eritteistä koostuvat valkuaisyhdisteet varastoituvat vaahdonpoistopumpun EHEIM compactON marine2500 tuottamiin ilmakupliin staattisen vetovoiman tai imun vaikutuk- sesta ja ne poistetaan yhdessä likapartikkelien, bakteerien, levien jne. kuolleiden solujen kanssa likavaahtona (flotaatti) akvaarion vedestä. Näin estetään, että bakteerit hajottavat valkuaisyhdisteet akvaariossa ja kuormittavat akvaarion veden vahingollisilla aineilla. Suomi Yleisiä käyttöohjeita Tietoja käyttöohjeen käytöstä Ennen kuin laite otetaan käyttöön ensimmäisen kerran, täytyy käyttöohje lukea ja ymmärtää kokonaan. Pidä käyttöohjetta tuotteen osana, säilytä sitä huolella ja pidä se ulottuvilla. Liitä tämä käyttöohje mukaan, kun luovutat laitteen edelleen kolmannelle osapuolelle. Symboliselitys Laitteella käytetään seuraavia symboleja: Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön. Laitteen upotussyvyys on enintään 1,0 m. Pumppu kuuluu suojausluokkaan II. IP68 Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta. Alkuperäiskäyttöohjeen käännös compactON marine2500 50Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja: VAARA! Symboli viittaa uhkaavaan sähköiskun vaaraan, josta voi olla seurauksena kuo- lema tai vakava kehon vamma. VAARA! Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vaka- va kehon vamma. VAROITUS! Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoise- sta lievään kehon vammaan tai terveydelliseen vaaraan. VARO! Symboli viittaa esinevahinkojen vaaraan. Ohje hyödyllisten tietojen ja vinkkien kanssa. Esityssopimus: A Viittaus kuvaan, tässä viittaus kuvaan A. Sinua pyydetään toimimaan. Käyttöalue Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisalueel- la ja sitä saa käyttää vain:

• aineenvaihduntatuotteiden poistamiseen enintään n. 600 l merivesiakvaarioissa

• noudattamalla teknisiä tietoja Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin

• veden lämpötila ei saa ylittää 35 °C lämpötilaa Suomi 51Turvallisuusohjeet Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitet- ta käytetään asiaankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida. Turvallisuuttasi varten

Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/ tai tietämykse- stä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa, vaikka heitä valvottaisiin.

Suorita ennen käyttöä silmämääräinen tarkistus varmistaakse- si, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahin- goittumattomia.

Korjauksia saa suorittaa vain EHEIMhuoltopiste.

Tämän laitteen verkkokaapelia ei voida vaihtaa. Kaapelin vau- rioituessa laite on romutettava.

Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

Käytä laitteeseen vain alkuperäisvaraosia ja -varusteita.

Laitteen täytyy olla varmistettu vikavirtasuojalaitteistolla, jossa on enintään 30 mA mitoitusvikavirta. Kysymyksissä ja ongelmissa käänny sähköalan ammattilaisen puoleen.

Erota heti kaikki akvaarioissa olevat osat sähköverkosta vesi- uodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut. Suomi 52Neulapyöräpumppu EHEIM compactON marine2500 Malli: katso moottorissa oleva tyyppikilpi A Toiminta Valkuaisenpoistoaine skimmarine600

Hammaspyörä, pieni, ruuvilla

Suuren hammaspyörän ruuvi

Äänen- vaimentimen levy

Flotaatin liitäntäputki. Neulapyöräpumppu compactON marine2500

Painepuolen liitäntä

Pumpun kansi lukitusrenkaalla.

Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdi- stus- ja huoltotöitä.

Suojaa pistorasia ja verkkopistoke kosteudelta. On suositeltavaa muodostaa verkkokaapelin kanssa tippasilmukka, joka estää kaapelia pitkin mahdol- lisesti tulevan veden pääsyn pistorasiaan.

Laitteen sähkötiedot täytyy täsmätä sähköverkon tietojen kans- sa. Löydät nämä tiedot tyyppikilvestä, joka on pakkauksessa tai tässä ohjeessa. Suomi

B Asennus a Irrota neljä pyällysruuvia

ja nosta skimmerin kotelo

c Asenna vaahdonpoistopumppu sisään, kiinnitä pumpun kannatin vasemmalta ja oikeal- ta pumpun sivulla olevaan uraan ja ruuvaa se kiinni ristikantaruuveilla pohjalevyyn

pumpun ulostuloon ja kiinnitä se liitäntäosan

avulla pupun liitäntään. Kiinnitä sen jälkeen reaktiokammion kansi

e Huomioi seuraavat seikat ennen reaktiokammion asennusta: Asenna reaktiokammion kansi ehdottomasti siten, että reaktiokammion kannen osa, jossa ei ole porausreikiä, sijaitsee suoraan pumpun lähdön päällä. f Asenna skimmeri taas skimmerilevyn

päälle ja kiristä kaikki neljä kiristysruuvia. g Asenna äänieriste

käyttäen kotelon reunaan ja yhdistä se ilm- aletkun

avulla diffuusorisuuttimeen

h Aseta diffuusorisuutin kevyesti painamalla vaahdotuspumpun pumpun sisäänme- noon. i Vie hienosäätöventtiili

skimmerin kotelon hahlon lävitse. Asennus pienestä hammaspyörästä ruuvilla

suureen hammaspyörään

tarttuen vaahdonpoista- jan skimmerilevyn

alle. Kiinnitä tiiviste

alas. Aseta vaahto- pikari paikoilleen ja sulje se bajonettilukolla

kiertämällä vasemmalle. VIHJE: Vaahtoastiassa on liitäntäosa flotaatin poistoletkua varten. Suomi

C Vaahdonpoistajan asennus Aseta vaahdonpoistaja suodatinastiaan. j Ihanteellista käyttöä varten suodatinastian vedenkorkeuden pitäisi olla 180 - 240 mm. Koska vedenkorkeus vaikuttaa suoraan vaahdonpoistoon, suosittelemme käyttämään automaattista vaaitusta EHEIM waterrefill mallia 3548. Vihje:Vedenkorkeuden muutokset vaikuttavat valkuaisaineen vaahdonpoistajan toi- mintaan. Sen vuoksi suosittelemme käytettäväksi automaattista vaaituksen säätölaitetta EHEIM waterrefill mallia 3548. k Avaa ensin hienosäätöventtiili kokonaan ja käynnistä sen jälkeen pumppu. Sulje hienosäätöventtiiliä hitaasti niin kauan, kunnes vaahdonpoistajan vedenkorkeus on asettunut bajonettilukon ja vaahtoastian välille. Avaa ilmansyöttöä puoliksi (kierrä ilmanannosteluruuvia

vastapäivään 1 - 2 mm ylöspäin) ja jätä se 1 - 2 päiväksi tähän asentoon (sisäänajovaihe). D Vaahdottimen säätäminen 2288Suomi

Kun vaahtoa alkaa muodostua sisäänajovaiheen jälkeen, voit suorittaa hienosäädön ihanteellista vaahdonpoistoa varten säätämällä ilmansyöttöventtiiliä ja hie- nosäätöventtiiliä. l Kierrä hienosäätöventtiiliä myötäpäivään kuivaa vaahdonpoistoa varten ja avaa vedenpoisto. Kierrä hienosäätöventtiiliä vastapäivään kosteaa vaahdonpoistoa var- ten ja sulje vedenpoisto. EHEIM skimmarine600 -laitetta voidaan käyttää sopivan silikoniletkun kanssa, otsonimäärä maks. 50 mg/t. Vihje:Otsonimäärä 5-10 mg/t / 100 l merivettä. Asenna T-kappale pumpun ilman- sisääntuloon. Yhdistä T-kappaleen toinen pää äänenvaimentimeen ja toinen pää otsonilaitteeseen. Otsonin imu paranee huomattavasti pienentämällä ilman- syöttöä (ilmansyöttöventtiilin sulkeminen). E Hoito-ohjeet Punalevän jne. aiheuttamat kalkkiutumiset vaahdottimen osissa voi poistaa laittamal- la kalkkiutuneet osat 10-prosenttiseen sitruunahappoliuokseen. Huuhtele ne sen jäl- keen huolellisesti vedellä. Älä käytä vaahdottimen tai sen osien puhdistukseen mis- sään tapauksessa astianpesuaineita tai muita puhdistusaineita, vaan pelkästään vesi- johtovettä. Kaikki valkuaisvaahdonpoistajan osat voidaan pestä astianpesukoneessa. Säilytys

1. Ota laite pois akvaariosta.

3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Entsorgen Huomioi laitteen hävittämisen yhteydessä lakisääteiset vaatimukset. Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikka- laitteista (WEEE). Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai koti- talousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspi- steissä ja kierrätyskeskuksissa. Tuotepakkaus on tehty kierrätyskelpoisista mate- riaaleista. Hävitä se ympäristöystävällisesti ja toimita uudelleenkäyttöön. Käytöstä poistaminenSuomi Tekniset tiedot EHEIM skimmarine600 220-240 V / 50 Hz Tyyppi 3552 Akvaariot, tilavuus 200 - 600 l
