skimmarine 600 - Waterfilter EHEIM - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Maximale doorstroming: 600 L/u, Reactorinhoud: 1,5 L, Afmetingen: 25 x 25 x 40 cm
Gebruik	Ontworpen voor aquaria tot 600 liter, ideaal voor het verwijderen van eiwitten en onzuiverheden.
Onderhoud en reparatie	Regelmatige reiniging van de reactor aanbevolen, vervanging van het filterschuim elke 6 maanden.
Veiligheid	Apparaat ontworpen voor gebruik in een wateromgeving, houd u aan de geldende elektrische normen.
Algemene informatie	Merk: EHEIM, Garantie: 2 jaar, Inclusief accessoires: pomp, slangen, filterschuim.

Veelgestelde vragen - skimmarine 600 EHEIM

Start de EHEIM skimmarine 600 skimmer niet, wat moet ik doen?

Controleer of het apparaat correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat het reservoir gevuld is met water en dat de pomp niet geblokkeerd is door vuil.

Hoe maak ik het EHEIM skimmarine 600 waterfilter schoon?

Om het filter schoon te maken, haal het los, verwijder de onderdelen en spoel ze af met zoet water. Vermijd het gebruik van chemicaliebn die het filter kunnen beschadigen.

Wat is de maximale capaciteit van de EHEIM skimmarine 600 skimmer?

De EHEIM skimmarine 600 skimmer is ontworpen voor aquaria tot 600 liter.

Is er een manier om de luchtstroom van de skimmer aan te passen?

Ja, de EHEIM skimmarine 600 skimmer is uitgerust met een regelklep waarmee u de luchtstroom naar wens kunt aanpassen.

De skimmer maakt een te luid geluid, wat kan ik doen?

Een te luid geluid kan worden veroorzaakt door luchtbellen of vuil in de pomp. Controleer of de pomp schoon is en dat er geen lucht in het systeem vastzit.

Hoe vaak moet ik de onderdelen van het filter vervangen?

Het wordt aanbevolen om de filteronderdelen elke 6 maanden te controleren en indien nodig te vervangen, afhankelijk van de slijtage.

Kan de EHEIM skimmarine 600 skimmer ook met zoet water werken?

De EHEIM skimmarine 600 skimmer is voornamelijk ontworpen voor zeeaquaria. Hij kan met zoet water werken, maar de effectiviteit kan verminderd zijn.

Hoe installeer ik de EHEIM skimmarine 600 skimmer correct?

Voor een correcte installatie plaatst u de skimmer op een plek waar het water goed circuleert, op een diepte van ongeveer 20 tot 30 cm, en volgt u de instructies in de gebruiksaanwijzing.

Wat te doen als de skimmer geen schuim produceert?

Als de skimmer geen schuim produceert, controleer dan het waterniveau en zorg ervoor dat de luchtstroom correct is ingesteld. Het kan ook nodig zijn om de onderdelen schoon te maken.

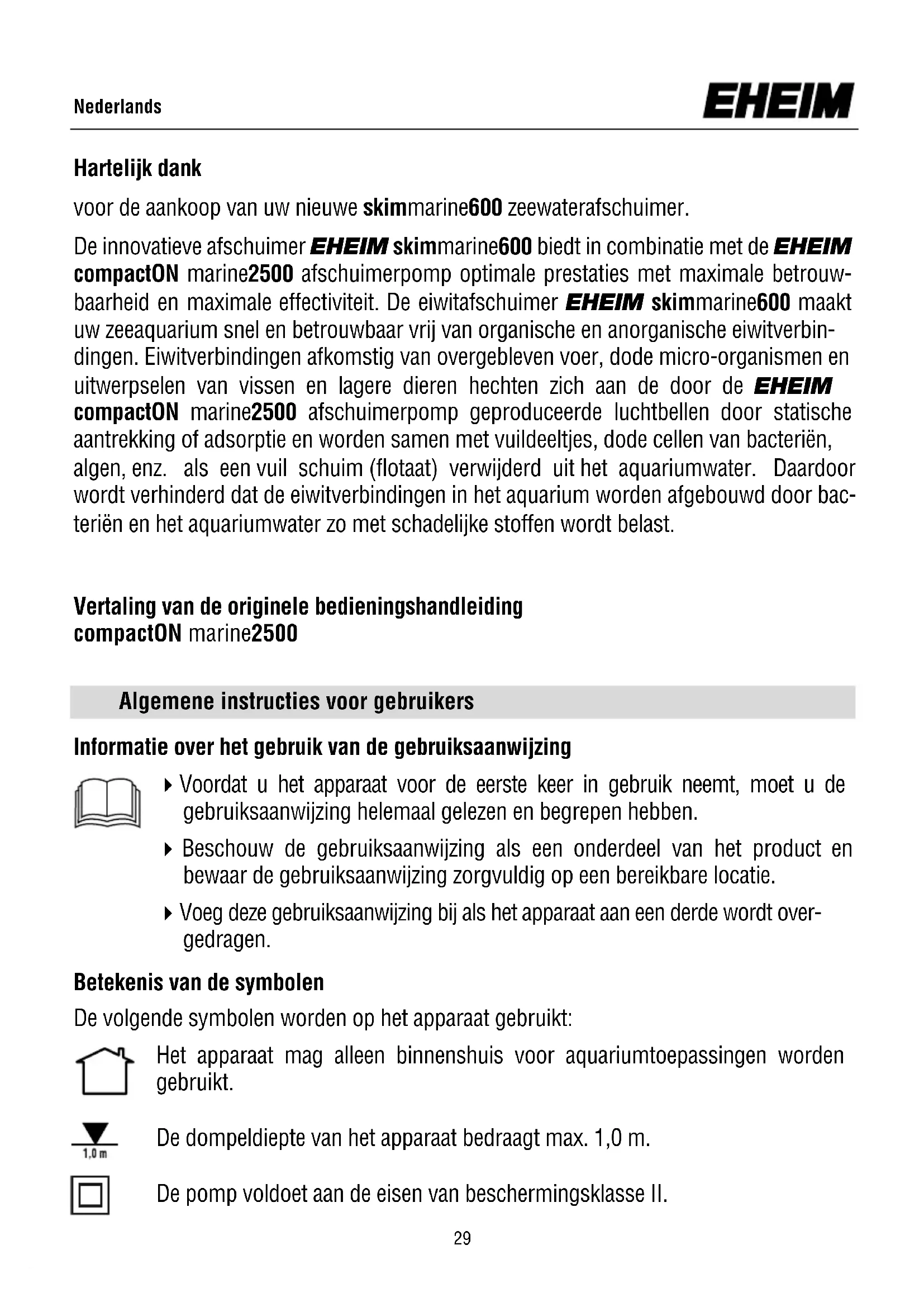

GEBRUIKSAANWIJZING skimmarine 600 EHEIM

voor de aankoop van uw nieuwe skimmarine600 zeewaterafschuimer.

De innovatie aftschuimer EHEIM skimmarine600 besteht in combinatie met de EHEIM compactON marine2500 aftschuimerpomp optimale prestaties met maximale betrouwbaarheid en maximale efectiviteit. De eiwitafschuimer EHEIM skimmarine600 maakt uw zeeaquarium snel en betrouwbaar vrij van organische en anorganische eiwitverbinden. Eiwitverbindingen akkomstig van overgebleven voer, dode micro-organismen enuitwerpselen van vissen en lagere dieren hechten zich aan de door de EHEIM compactON marine2500 aftschuimerpomp geproduerde luchtbellen door statische aantrekking of adsorptie en worden samen met vuildeeltjes, dode cellen van bacteriën, algen, enz. als een vuil schuim (flotaat) verwijderd uit het aquariumwater. Daardoor wordt verhinderd dat de eiwitverbindingen in het aquarium worden afgebouwd door bacteriën en het aquariumwater zo met schadelijke stoffen worden belast.

Vertaling van de originele bedieningshandleiding compactON marine2500

Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben.
- Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.
Voeg deze gezebruiksaanwijzing bij als het apparaat aan een derde worden overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gezruikt.

De dompeldiepte van het apparatus bedraagt max. 1,0m

De pomp voldoet aan de eisen van beschermingsklasse II.

IP68 Dit symbol maakt erop attent dat het apparaat beschermd is gegen permanente onderdompeling.

Dit toestel is goedgekeurd overeenkomstig de respectieve nationale voor-schriften als ook richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signalaalwoorden worden in deze bedieningshandleiding gezruikt:

GEVAAR!

Dit symbol maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbol maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbol maakt attent op een dreigend gevaar dat middelzwaar of Licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICTIG!

Dit symbol maakt attent op het risico van materiele schade.

Aanwijzing met nuttige informatatie en tips.

Weergaveconventie:

A Verwijzingaar een afbeelding, hier een verwijzingaar afbeeldingA.

U dient een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• Voor de verwijdering van stofwisselingsproducten in zeewateraquaria tot ca. 600 I
• in binnenruimtes
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• nied voor commerciele of industriuele doelen gebruiken
• De watertemperatuur mag 35^ nicht overschrijden

Veiligheidsinstructies

Dit apparaat kan bevaren opleveren voor Personen en zaken als het apparaat Niet maar behoren of Niet volgens bestemming worden gebruikt of als de veriligeidsaanwijzingen Niet worden opgevolgd.

Voor uwveiligheid

• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door Personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis als ze onder toezigucht staan van een persoon die verantwoordelijk is voor hun verilgheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier要去 worden gebruikt en begrijpen wat de maybe tegearen zich. Kinderen mogen Niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen Niet door kinderen zonder toezigucht worden uitgevoerd.

Voer voorafgaand aan gebruik een visuèle controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de steker, nicht beschadigd is.
- Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
- Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.
- Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing�n beschreiben.
- Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

• Ter bescherming gegen een te hove contactspanning要去 de installmentie een aardlekschakelaar een nominale uitschakelstroom van nicht meer dan 30 A bezitten. Informeer bij uw elektriciteitexpert.

• Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.

• Scheid principieel alle apparaten in het aquarium van het stroomnet, wonneer deze Niet in gebruik়, voordat u onder-delen monteert of demonteert en vóor alle reinigings- en onderhoudswerkzaamheden.

• Bescherm het stopcontact en de stekker gegen vocht. Het worden aangeraden met het netsnoer een druiplus te make n die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

• De elektrische gegevens van de pomp要去en overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.

Naaldwielpomp EHEIMcompactON marine2500

Uitvoering: zie typeplaatje op de motor

A Werking

Eiwitafschuimer skimmarine600

① Deksel schuibeker ② Schuibeker ③ Bajonetsluiting ④ Afdichtingsring
⑤ Skimmerbehuizing ⑥ 4x Bevestigingschroeven ⑦ Kartelschroef ⑧ Deksel reactiekamer ⑨ Reactiekamer ⑩ Fijnregelventiel ⑪ Klein tandwiel met schroef ⑫ Schroef voor groot tandwiel ⑬ Waterstandregelplaat ⑭ Afstandbus ⑮ Groot tandwiel ⑯ Moer
⑰ Kruiskopschroeven ⑱ Skimmerplaat ⑲ Bodemplaat ⑳ Pomphouder
② Aansluitnippel ② Diffusormondstuk ③ Luchslang ④ Kunststof schroef M6 x 20 mm

25 Kunststof schroef M4 x 8 mm ② Grondplaat Geluidsdemper ⑦ Geluidsdemper
Luchtdoseerschroef Flotaat-aansluitnippel.

Naaldwielpomp compactON marine2500

1 Behuizing pompmotor 2 Aansluting drukzijde 3 Naaldwiel 4 Keramische as
Asstukken Pompdeksel met vergrendelingsring.

B Montage

(a) Verwijder de vier bevestigingschroeven ⑥ en de skimmerbehuizing ⑤.
bVerwijder de kruiskopschroeven 17 van de pomprouder 20.
C Plaats de aftschuimerpomp, fixeer de pomphouder links en rechts in de dwarsgroef van de pomp en bevestig deze met de kruskopschroeven op de bodemplaat 19.
dPlaats de reactiekamer 9 op de pompuitlaat en met de aansluitnippel 21 bevestigen op de pompaaansluiting. Vervolgens het deksel van de reactiekamer 8 met de kartelschroef ⑦ bevestigen.
Neem, alvorens de reactiekamer te monteren, het volgende in ache: Monteer het deksel zodanig dat het deel van het deksel van de reactiekamer dat geen gaten heeft zich direct boven de pompuitlaat bevindt.
fMonteer de skimmerbehuizing opnieuw op de skimmerplaat 18 en draai de vier bevestigingschroeven vast.
Monteer de geluidsdemper met de kunststof schroef vast aan de rand van de behuizing en verbind bye met behulp van de luchtslang met het diffusormondstuk
h Plaats het diffusormondstuk met lichte druk in de pompinlaat van de afschuimerpomp.
① Voer het fijnregelventiel ⑩ door het oog op de skimmerbehuizing in. Monteer hetkleine tandwiel met schroef ① in het grote tandwiel ⑤ onder de skimmerplaat ⑧ van de aftschuimer. Breng de affdichtingsring ④ aan op de onderkant van deschuimbeker ② . Plaats de schuibeker en sluit deze af met de bajonetsluiting ③ door linksom te draaien.

TIP: de schuibeker beschikt over een aansluitnippel voor een flotaat.afvoerslang.

C Plaatsing van de aftschuimer

De afschuimer in de filtertank plaatsen.

Voor een optimale werkung要去 de waterstand in de filtertank 180 tot 240 mm sein. Omdat veranderingen in de waterstandrechtstreeks van invloed zich op het afschuimen, worden het aanbevolen om een EHEIM waterrefill type 3548 automatische niveauregeling te gebruiken

Tip: veranderingen in de waterstand beinvloeden de werkking van de eiwitafschui- mer. Daarom adviseren wij het gebruik van de EHEIM waterrefill type 3548 automatische niveauregeling aan.

D Instellen van de afschuimer

Eerst het fijnregelventiel openen enervolgens de pomp starten. Sluit het fijnregelventiel langzaam tot het waterpeil in de aftschuimer tussen de bajonetsluiting en de schuibeker is ingesteld. Het luchttoeerventiel half openen (luchtdoerschroef 2品 - 2 mm linksom maar boven toe draaien) en een tot tweeagen in deze positie latent (startfase).

Wanner de schuimvorming na de startfase begint, kan een fijnafstelling voor de optima aftschuiing worden bewerkstelligt door het instellen van het luchttoeerventiel en het fjirregelventiel.

① Voor een droge aftschuiming, draai het fijnregelventiel rechtsom en open de wateraf-voer. Voor een natte aftschuiming, draai het fijnregelventiel linksom en sluit de wateraf-voer. De EHEIM skimmarine600 kan worden bediend met een geschikte siliconen ozonslang tot max. 50mg / uur

Tip: ozonconcentratie 5-10mg/eur per 100 liter zeewater T-stuk bij luchtinlaat van de pomp instaleren. Het ene uiteinde van het T-stuk verbinden met de geluids-demper en het andere uiteinde met het ozonapparaat. Door de luchttoevoer te verminderen (sluiten van het luchttoevoervientiel) worden de ozonaanzuiging aanzienlijk verbeterd.

E Onderhoudstips

Verkalkingen aan delen van de aftschuimer door kalkroodalgen enz. hunnen door het inleggen van de betroffen delen in 10% citroenzuuroprossing worden verwijderd. Aansluitend goed aftspoelen met water Voor het reinigen van de aftschuimer of delen ervan in geen geval afwasmiddel of andere detergenten gebruiken, uitsluitend leidingwater.

Alle onderdelen van de eiwitafschuimer zichn Niet vaatwasserbestendig.

Buitenbedrijfstelling

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat要去 aan het einde van de levensduur volgens de desbetreffende wettelijk voorschriften worden verwijderd. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Deze regelingen zijn gebaseerd op EU-richtlijk 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijk mag het apparaat Niet更是 gewoon (huishoudelijk) afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaatuit materialen die gerecycled hun den worden. Verwijder deze op milieuvriendelijk wijze en lever ze in voor recycling.

Technische gegevens

EHEIMskimmerine600 220-240 V / 50 Hz
Type 3552
Voor aquaria tot 200 - 600 l	44 - 132 Imp. Gal. 53 - 158 US Gal.
Luchtinlaat 300 - 540 l/h
Behuizing ø 16 cm
Standvlak mm 190 x 160
Waterstand mm 180 - 240
Afmetingen L x B x H cm	19 x 19 x 52,5
