ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FM12IDUWA2 WHIRLPOOL

• il proprio numero di telefono. Se si rende necessario un intervento di riparazione, contattare il Centro di assistenza clienti (che garantisce l'utilizzo di ricambi originali e l'esecuzione di una corretta riparazione). È richiesta la fattura originale. Il mancato rispetto di queste istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.186 ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ Διαβάστε προσεκτικά όλες τις οδηγίες πριν χρησιμοποιήσετε αυτό το προϊόν. Όταν χρησιμοποιείτε αυτή τη συσκευή, θα πρέπει πάντα να ακολουθείτε αυτή την οδηγία για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού σε άτομα. Διατηρήστε το παρόν εγχειρίδιο. Αν παραδώσετε τη συσκευή σε άλλους χρήστες, να παραδώσετε μαζί και το παρόν εγχειρίδιο. Αυτές οι οδηγίες επίσης διατίθενται στον ιστότοπο: www.whirlpool.eu ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

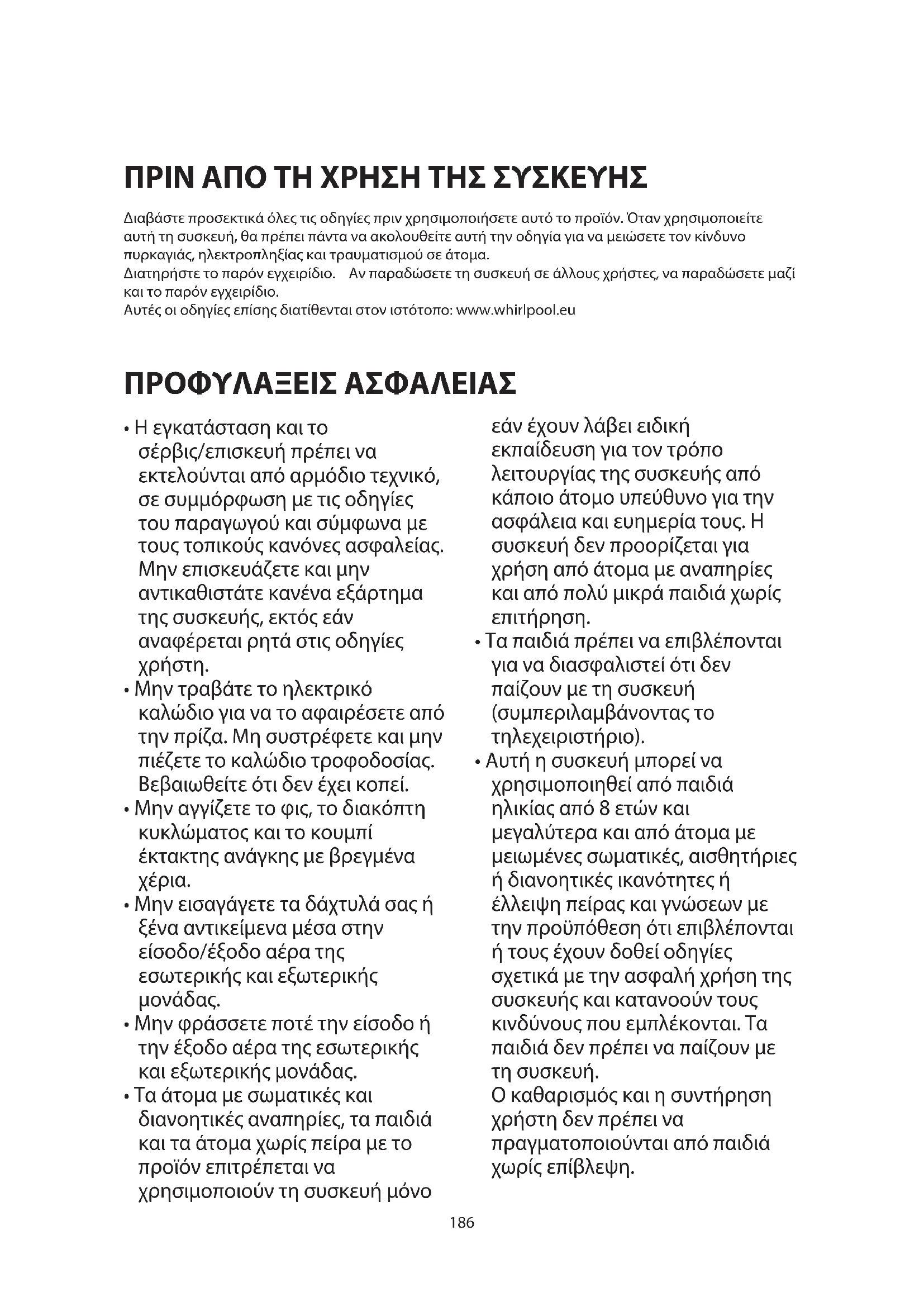

• Η εγκατάσταση και το σέρβις/επισκευή πρέπει να εκτελούνται από αρμόδιο τεχνικό, σε συμμόρφωση με τις οδηγίες του παραγωγού και σύμφωνα με τους τοπικούς κανόνες ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στις οδηγίες

• Μην τραβάτε το ηλεκτρικό καλώδιο για να το αφαιρέσετε από την πρίζα. Μη συστρέφετε και μην πιέζετε το καλώδιο τροφοδοσίας. Βεβαιωθείτε ότι δεν έχει κοπεί.

• Μην αγγίζετε το φις, το διακόπτη κυκλώματος και το κουμπί έκτακτης ανάγκης με βρεγμένα

• Μην εισαγάγετε τα δάχτυλά σας ή ξένα αντικείμενα μέσα στην είσοδο/έξοδο αέρα της εσωτερικής και εξωτερικής

• Μην φράσσετε ποτέ την είσοδο ή την έξοδο αέρα της εσωτερικής και εξωτερικής μονάδας.

• Τα άτομα με σωματικές και διανοητικές αναπηρίες, τα παιδιά και τα άτομα χωρίς πείρα με το προϊόν επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο εάν έχουν λάβει ειδική εκπαίδευση για τον τρόπο λειτουργίας της συσκευής από κάποιο άτομο υπεύθυνο για την ασφάλεια και ευημερία τους. Η συσκευή δεν προορίζεται για χρήση από άτομα με αναπηρίες και από πολύ μικρά παιδιά χωρίς

• Τα παιδιά πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή (συμπεριλαμβάνοντας το τηλεχειριστήριο).

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και μεγαλύτερα και από άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή έλλειψη πείρας και γνώσεων με την προϋπόθεση ότι επιβλέπονται ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που εμπλέκονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.187

• Αυτή η συσκευή έχει κατασκευαστεί από ανακυκλώσιμο ή επαναχρησιμοποιήσιμο υλικό. Η απόρριψη της συσκευής πρέπει να γίνεται σύμφωνα με τους τοπικούς κανονισμούς απόρριψης αποβλήτων. Πριν από την απόρριψη, κόψτε το ηλεκτρικό καλώδιο της συσκευής, ώστε να μην είναι δυνατή η εκ νέου χρήση της.

• Για αναλυτικότερες πληροφορίες σχετικά με το χειρισμό και την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις τοπικές σας αρχές που ευθύνονται για την ξεχωριστή συλλογή σκουπιδιών ή με τον κατασκευαστή όπου αγοράσατε τη συσκευή. ΑΠΟΡΡΙΨΗ ΣΥΣΚΕΥΑΣΙΑΣ

• Η συσκευασία μπορεί να ανακυκλωθεί κατά 100% όπως επιβεβαιώνεται από το σύμβολο ανακύκλωσης . Τα διάφορα μέρη της συσκευασίας δεν πρέπει να απορρίπτονται στο περιβάλλον, αλλά να διατίθενται σύμφωνα με τους κανονισμούς των τοπικών αρχών. ΑΠΟΡΡΙΨΗ ΣΥΣΚΕΥΗΣ

• Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/ΕΕ σχετικά με τον Απόβλητο Ηλεκτρικό και Ηλεκτρονικό Εξοπλισμό

• Εξασφαλίζοντας τη σωστή διάλυση και διάθεση του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών συνεπειών για το περιβάλλον και την υγεία.

• Το σύμβολο στο προϊόν ή στα έγγραφα που συνοδεύουν το προϊόν υποδεικνύει ότι ο χειρισμός της συγκεκριμένης συσκευής δεν πρέπει να γίνεται όπως στα οικιακά απόβλητα, αλλά πρέπει να παραδίδεται στην κατάλληλη τοπική τοποθεσία συλλογής όπου αποθηκεύονται και ανακυκλώνονται ηλεκτρικές και ηλεκτρονικές

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΠΡΟΦΥΛΑΞΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΚΛΙΜΑΤΙΣΤΙΚΟ Τηρείτε αυστηρά τις παρακάτω οδηγίες:

• Η μακρά και άμεση έκθεση στον ψυχρό αέρα μπορεί να είναι επιβλαβής για την υγεία. Συνιστάται να ρυθμίζετε κατάλληλα τα πτερύγια, ώστε να αποφεύγεται η άμεση έκθεση στον κρύο αέρα και να εκτρέπεται η ροή του στο

• Εάν προκύψει δυσλειτουργία, απενεργοποιήστε πρώτα τη συσκευή πατώντας το κουμπί ON/OFF στο τηλεχειριστήριο και μετά αποσυνδέστε τη από την ηλεκτρική παροχή.

• Να απενεργοποιείτε πάντα το κλιματιστικό πρώτα από το τηλεχειριστήριο. Μην χρησιμοποιείτε το διακόπτη κυκλώματος της ηλεκτρικής παροχής ούτε να τραβήξετε το φις από την πρίζα, για να απενεργοποιήσετε τη

• Μην ενεργοποιείτε και απενεργοποιείτε τη συσκευή πολύ συχνά επειδή κάτι τέτοιο μπορεί να προκαλέσει ζημιά στη

• Μην τοποθετείτε αντικείμενα επάνω στην εξωτερική μονάδα.

• Αποσυνδέστε το κλιματιστικό από την ηλεκτρική παροχή εάν πρόκειται να μην το χρησιμοποιήσετε για μεγάλη χρονική περίοδο αλλά και κατά τη διάρκεια καταιγίδας.

• Το προϊόν αυτό περιέχει φθοριωμένα αέρα θερμοκηπίου που καλύπτονται από το πρωτόκολλο Kyoto. Το ψυκτικό αέριο βρίσκεται μέσα σε ερμητικά σφραγισμένο σύστημα. (R410a, GWP 2088)

20K 24K 36K Βάρος αερίου (kg)

2.923 4.594 5.429Οι εικόνες στις οδηγίες χρήστη βασίζονται σε εξωτερικές όψεις των βασικών μοντέλων. Για το λόγο

αυτό, το σχήμα και ο σχεδιασμός μπορεί να διαφέρουν ανάλογα με το μοντέλο.

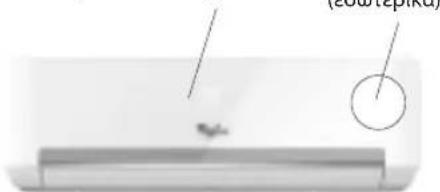

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ Εσωτερική μονάδα

2. Μπροστινό κάλυμμα

6. Κουμπί επαναφοράς φίλτρου

7. Πτερύγιο κατακόρυφης ρύθμισης

8. Πτερύγιο οριζόντιας ρύθμισης

11. Διακόπτης ενεργοποίησης/απενεργοποίησης

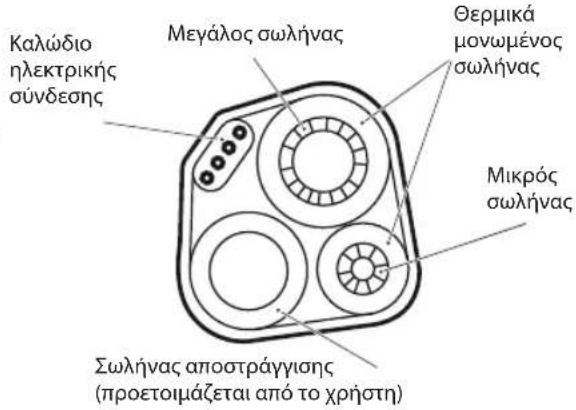

13. Σωλήνες και καλώδιο παροχής ρεύματος

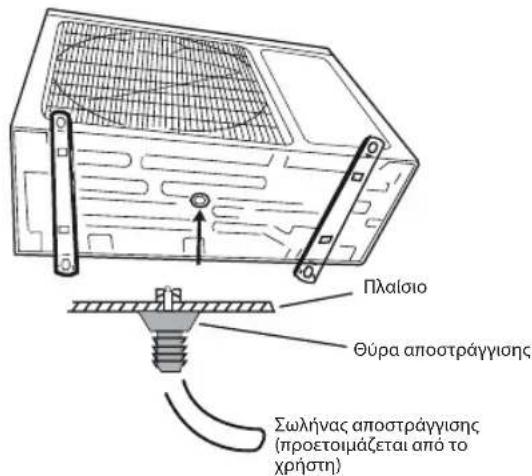

14. Σωλήνας αποστράγγισης

Σημείωση: Τα συμπυκνώματα νερού αποστραγγίζονται στη λειτουργία COOLING (Ψύξη) ή DRY (Αφύγρανση).

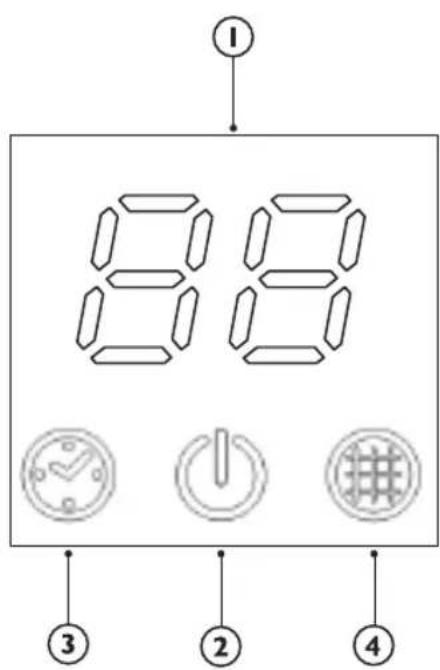

Εσωτερική μονάδα Εξωτερική μονάδα189 ΠΕΡΙΓΡΑΦΗ ΕΝΔΕΙΞΕΩΝ ΟΘΟΝΗΣ ΠΙΝΑΚΑ

Ένδειξη θερμοκρασίας (1) Εμφανίζει τη ρυθμισμένη θερμοκρασία. Εμφανίζεται «FC» ως υπενθύμιση να καθαρίσετε το φίλτρο. Ένδειξη λειτουργίας (2) Ανάβει κατά τη λειτουργία. Αναβοσβήνει κατά την απόψυξη της εξωτερικής μονάδας. Ένδειξη χρονοδιακόπτη (3) Ανάβει κατά τη διάρκεια της ρύθμισης του χρόνου. Σβήνει όταν λήξει η λειτουργία του χρονοδιακόπτη. Ένδειξη παρακολούθησης φίλτρου (4) Αναβοσβήνει όταν πρέπει να καθαριστεί το φίλτρο. Η ένδειξη παρακολούθησης φίλτρου αναβοσβήνει μετά από 200 ώρες χρήσης ως υπενθύμιση να καθαρίσετε το φίλτρο. Μετά τον καθαρισμό του φίλτρου, πατήστε το κουμπί επαναφοράς φίλτρου που βρίσκεται στην εσωτερική μονάδα πίσω από το μπροστινό πάνελ προκειμένου να διακόψετε την αναλαμπή της ένδειξης παρακολούθησης φίλτρου.190 ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΕΝΔΕΙΞΕΙΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

(ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) Εάν πατήσετε αυτό το κουμπί, η συσκευή ενεργοποιείται ή/και απενεργοποιείται.

2. ΚΟΥΜΠΙ MODE (ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ)

Χρησιμοποιείται για επιλογή του τρόπου λειτουργίας.

3. ΚΟΥΜΠΙ FAN (ΑΝΕΜΙΣΤΗΡΑΣ)

Χρησιμοποιείται για επιλογή της ταχύτητας του ανεμιστήρα με την εξής σειρά: αυτόματη, υψηλή, μεσαία ή χαμηλή. 4-5. ΚΟΥΜΠΙ TEMPERATURE (ΘΕΡΜΟΚΡΑΣΙΑ) Χρησιμοποιούνται για την επιλογή της θερμοκρασίας του δωματίου. Χρησιμοποιούνται για τη ρύθμιση της ώρας σε λειτουργία χρονοδιακόπτη και στο ρολόι πραγματικής ώρας.

7. ΚΟΥΜΠΙ SWING (ΤΑΛΑΝΤΩΣΗ)

Διακόπτει ή εκκινεί την αιώρηση της γρίλιας οριζόντιας ρύθμισης και ρυθμίζει την επιθυμητή ανοδική/καθοδική κατεύθυνση της ροής αέρα.

8. ΚΟΥΜΠΙ SLEEP (ΥΠΝΟΣ)

Ρυθμίζει ή ακυρώνει τον τρόπο λειτουργίας ύπνου.

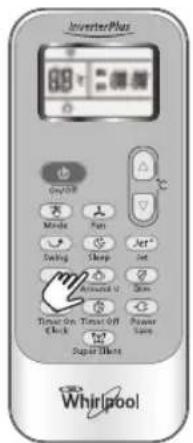

Χρησιμοποιείται για τη ρύθμιση ή την ακύρωση της λειτουργίας Around U (Γύρω σου).

10. ΚΟΥΜΠΙ TIMER ON (Χρονοδιακόπτης

ενεργοποίησης) Χρησιμοποιείται για ρύθμιση ή ακύρωση της λειτουργίας χρονοδιακόπτη ενεργοποίησης. 11 ΚΟΥΜΠΙ TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) Χρησιμοποιείται για ρύθμιση ή ακύρωση της λειτουργίας χρονοδιακόπτη απενεργοποίησης.

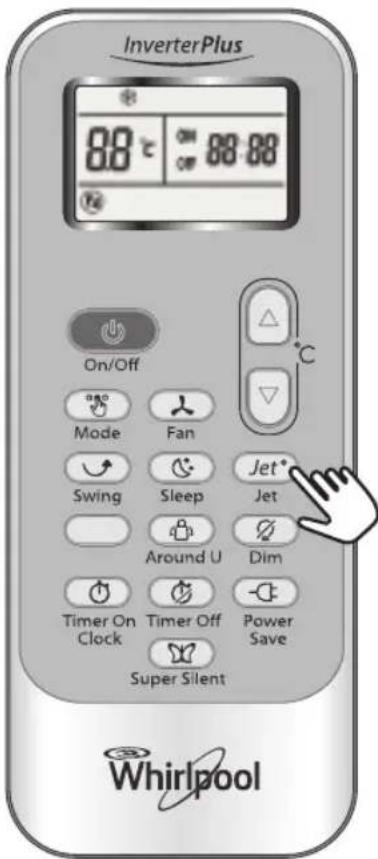

12. ΚΟΥΜΠΙ JET (ΤΑΧΕΙΑ ΨΥΞΗ/ΘΕΡΜΑΝΣΗ)

Χρησιμοποιείται για την εκκίνηση ή τη διακοπή της γρήγορης ψύξης ή θέρμανσης.

13. ΚΟΥΜΠΙ DIM (ΦΩΤΙΣΜΟΣ)

Χρησιμοποιείται για ενεργοποίηση ή απενεργοποίηση του φωτισμού στην εσωτερική

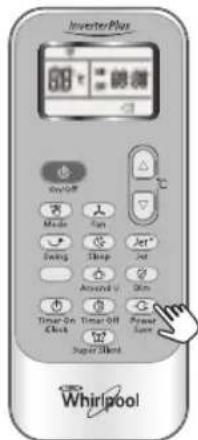

Χρησιμοποιείται για την εκκίνηση ή τη διακοπή της εξοικονόμησης ενέργειας.

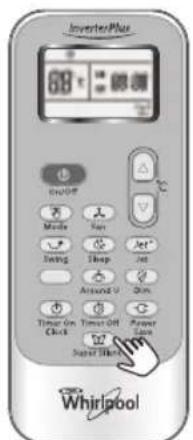

15. ΚΟΥΜΠΙ SUPER SILENT (ΕΞΑΙΡΕΤΙΚΑ ΑΘΟΡΥΒΗ

ΛΕΙΤΟΥΡΓΙΑ) Χρησιμοποιείται για την ενεργοποίηση ή τη διακοπή της εξαιρετικά αθόρυβης λειτουργίας. ΣΥΜΒΟΛΑ ΕΝΔΕΙΞΕΩΝ ΣΤΗΝ ΟΘΟΝΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Ένδειξη λειτουργίας ψύξης Ένδειξη λειτουργίας αφύγρανσης Ένδειξη λειτουργίας μόνο ανεμιστήρα Ένδειξη λειτουργίας θέρμανσης Αυτόματη ταχύτητα ανεμιστήρα Υψηλή ταχύτητα ανεμιστήρα Μεσαία ταχύτητα ανεμιστήρα Χαμηλή ταχύτητα ανεμιστήρα Ένδειξη εξαιρετικά αθόρυβης λειτουργίας Ένδειξη ύπνου 1 Ένδειξη ύπνου 2 Ένδειξη ύπνου 3 Ένδειξη ύπνου 4 Ένδειξη ακολουθίας Ένδειξη τούρμπο Μετάδοση σήματος Εμφάνιση ρυθμισμένου χρονοδιακόπτη Εμφάνιση τρέχουσας ώρας Εμφάνιση ρυθμισμένης θερμοκρασίας Ένδειξη εξοικονόμησης ενέργειας OONN OOFFFFΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Τοποθέτηση των μπαταριών

1. Εισάγετε έναν πείρο και πιέστε ελαφρά προς τα

κάτω το καπάκι των μπαταριών και μετακινήστε το προς την κατεύθυνση του βέλους για να το αφαιρέσετε, όπως φαίνεται στην εικόνα.

2. Τοποθετήστε 2 μπαταρίες AAA (1,5V) στο

διαμέρισμα. Φροντίστε η πολικότητα «+» και «-» να είναι

3. Κλείστε το καπάκι των μπαταριών στο

τηλεχειριστήριο. Τρόπος αφαίρεσης των μπαταριών Αφαιρέστε το καπάκι των μπαταριών προς την κατεύθυνση του βέλους. Πατήστε απαλά το θετικό πόλο της μπαταρίας με τα δάχτυλά σας και μετά βγάλτε τις μπαταρίες

διαμέρισμα. Αυτές οι ενέργειες πρέπει να γίνονται από ενήλικες. Απαγορεύεται τα παιδιά να αφαιρούν τις μπαταρίες από το τηλεχειριστήριο προκειμένου να αποφευχθεί ο κίνδυνος

Απόρριψη των μπαταριών Για την προστασία των φυσικών πόρων και την προώθηση της επαναχρησιμοποίησης υλικών, ξεχωρίστε τις μπαταρίες από άλλα είδη αποβλήτων και ανακυκλώστε τις μέσω του τοπικού σας δωρεάν προγράμματος επιστροφής

• Κατά την αντικατάσταση των μπαταριών, μη χρησιμοποιείτε νέες μπαταρίες με παλιές ή διαφορετικούς τύπους μπαταριών, καθώς μπορεί να προκληθεί δυσλειτουργία του τηλεχειριστηρίου.

• Εάν δεν πρόκειται να χρησιμοποιήσετε το τηλεχειριστήριο για αρκετό χρόνο, βγάλτε τις μπαταρίες για να αποφευχθεί η διαρροή οξέος μπαταριών από το τηλεχειριστήριο.

• Να χρησιμοποιείτε το τηλεχειριστήριο εντός της ισχύουσας εμβέλειας. Φυλάσσετε το τηλεχειριστήριο σε απόσταση τουλάχιστον 1 μέτρου από οποιαδήποτε συσκευή τηλεόρασης ή συστήματος HI-FI.

• Εάν το τηλεχειριστήριο δεν λειτουργεί κανονικά, βγάλτε τις μπαταρίες και τοποθετήστε τις ξανά μετά από 30 δευτερόλεπτα. Εάν εξακολουθεί να μη λειτουργεί σωστά, τοποθετήστε νέες

• Για τη λειτουργία της συσκευής με το τηλεχειριστήριο, στρέψτε το τηλεχειριστήριο στη συσκευή λήψης στην εσωτερική μονάδα, για να διασφαλιστεί η ευαισθησία λήψης.

• Για να στείλετε μήνυμα από το τηλεχειριστήριο, το σύμβολο θα αναβοσβήνει για 1 δευτερόλεπτο. Όταν ληφθεί το μήνυμα, η συσκευή εκπέμπει ένα ηχητικό σήμα.

• Το τηλεχειριστήριο ελέγχει το κλιματιστικό από απόσταση μέχρι 7 μέτρων.

• Κάθε φορά που αντικαθιστάτε τις μπαταρίες στο τηλεχειριστήριο, το τηλεχειριστήριο προρυθμίζεται στη λειτουργία αντλίας θερμότητας. Δέκτης σημάτων

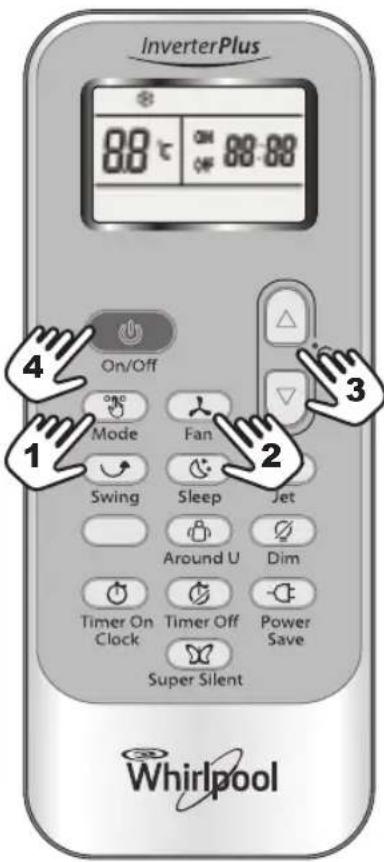

ΠΕΡΙΓΡΑΦΗ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ Τρόποι λειτουργίας:

1. Επιλογή τρόπου λειτουργίας

Κάθε φορά που πατάτε το κουμπί MODE (Τρόπος λειτουργίας), ο τρόπος λειτουργίας μεταβάλλεται διαδοχικά ως εξής: ; COOLING (Ψύξη) g DRY (Αφύγρανση) g FAN ONLY (Μόνο ανεμιστήρας) g HEATING (Θέρμανση)

Ο τρόπος λειτουργίας θέρμανσης δεν είναι διαθέσιμος για κλιματιστικά μόνο ψύξης.

2. Ρύθμιση ταχύτητας ανεμιστήρα

Κάθε φορά που πατάτε το κουμπί «FAN» (Ανεμιστήρας), η ταχύτητα ανεμιστήρα αλλάζει με την ακόλουθη σειρά:

Στον τρόπο λειτουργίας «ΑΝΕΜΙΣΤΗΡΑΣ ΜΟΝΟ», διατίθενται μόνο «Υψηλά», «Μεσαία» και

Στον τρόπο λειτουργίας «ΑΦΥΓΡΑΝΣΗ», η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «Αυτόματα». Το κουμπί «ΑΝΕΜΙΣΤΗΡΑΣ» δεν λειτουργεί σε αυτή την περίπτωση.

3. Ρύθμιση θερμοκρασίας

Πατήστε μία φορά για να αυξήσετε τη ρύθμιση θερμοκρασίας κατά 1 °C Πατήστε μία φορά για να μειώσετε τη ρύθμιση θερμοκρασίας κατά 1 °C Εάν πατήσετε αυτά τα δύο κουμπιά παρατεταμένα, ο αριθμός αλλάζει γρήγορα. *Σημείωση: Ο τρόπος λειτουργίας θέρμανσης ΔΕΝ είναι διαθέσιμος για μοντέλα μόνο ψύξης.

Πατήστε το κουμπί . Όταν η συσκευή λάβει το σήμα, ανάβει η ένδειξη ΛΕΙΤΟΥΡΓΙΑΣ της εσωτερικής μονάδας. Κατά την αλλαγή ενός τρόπου λειτουργίας, περιμένετε λίγα δευτερόλεπτα και επαναλάβετε τη διαδικασία, εάν η μονάδα δεν αποκριθεί

Κατά την επιλογή της λειτουργίας θέρμανσης, η ροή αέρα ξεκινά μετά από 2-5 λεπτά. Εύρος διαθέσιμων θερμοκρασιών ρύθμισης *ΘΕΡΜΑΝΣΗ, ΨΥΞΗ 16°C~30°C DRY (Αφύγρανση) +/-7°C FAN ONLY (Μόνο ανεμιστήρας) δεν είναι δυνατή η ρύθμιση

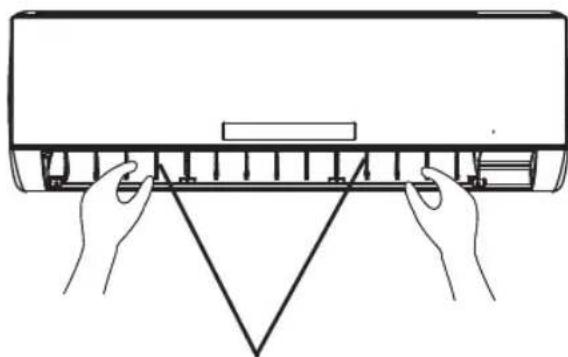

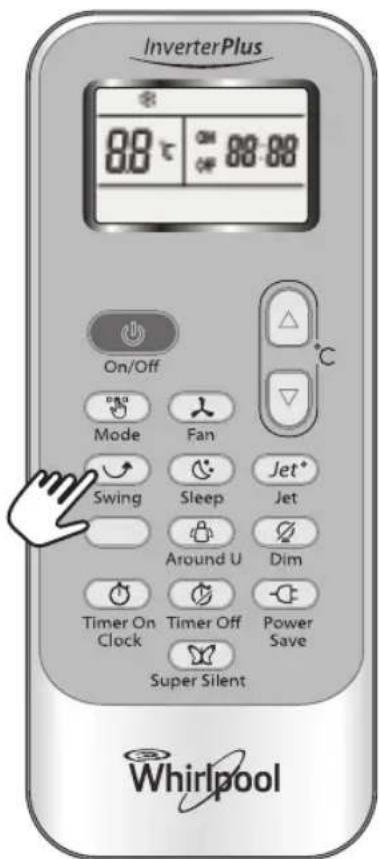

ΕΛΕΓΧΟΣ ΚΑΤΕΥΘΥΝΣΗΣ ΡΟΗΣ ΑΕΡΑ

5. Έλεγχος κατεύθυνσης ροής αέρα

Η οριζόντια ροή αέρα προσαρμόζεται αυτόματα σε μια ορισμένη γωνία ανάλογα με τον τρόπο λειτουργίας μετά την ενεργοποίηση της μονάδας. Η κατεύθυνση της ροής αέρα μπορεί επίσης να προσαρμοστεί σύμφωνα με τη δική σας απαίτηση εάν πατήσετε το κουμπί «ΑΙΩΡΗΣΗ» του τηλεχειριστηρίου. *Ο τρόπος λειτουργίας θέρμανσης ΔΕΝ είναι διαθέσιμος για μοντέλα με αντλία θερμότητας. Έλεγχος οριζόντιας ροής αέρα (χρησιμοποιώντας το τηλεχειριστήριο) Χρησιμοποιήστε το τηλεχειριστήριο για να ρυθμίσετε τη γωνία ροής. Ταλάντωση πτερυγίου ροής αέρα Εάν πατήσετε μία φορά το κουμπί «ΑΙΩΡΗΣΗ», η γρίλια οριζόντιας ρύθμισης θα αιωρηθεί προς τα πάνω και κάτω αυτόματα. Επιθυμητή κατεύθυνση ροής αέρα Εάν πατήσετε ξανά το κουμπί «ΑΙΩΡΗΣΗ», η γρίλια οριζόντιας ρύθμισης παραμένει όταν οι γρίλιες αιωρούνται σε μια κατάλληλη γωνία όπως επιθυμείτε. Έλεγχος κάθετης ροής αέρα (με το χέρι) Γυρίστε τις ράβδους ελέγχου των γριλιών κάθετης προσαρμογής για να αλλάξετε την κάθετη ροή αέρα όπως απεικονίζεται. Σημείωση: Το σχήμα της μονάδας μπορεί να είναι διαφορετικό από αυτό του κλιματιστικού που έχετε επιλέξει. A - Μην γυρίζετε χειροκίνητα τις γρίλιες οριζόντιας ρύθμισης, επειδή μπορεί να συμβεί δυσλειτουργία. Εάν συμβεί κάτι τέτοιο, απενεργοποιήστε αρχικά τη μονάδα, διακόψτε την τροφοδοσία και, στη συνέχεια, συνδέστε ξανά τη συσκευή στην τροφοδοσία. B - Συνιστάται να μην αφήνετε τη γρίλια οριζόντιας ρύθμισης να γέρνει προς τα κάτω για πολύ ώρα στον τρόπο λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ για να αποφευχθεί το στάξιμο του συμπυκνωμένου νερού. Τρόπος λειτουργίας Κατεύθυνση ροής αέρα COOLING (Ψύξη), DRY (Αφύγρανση)

*HEATING (Θέρμανση), FAN ONLY (Μόνο ανεμιστήρας)

ράβδος ελέγχου των γριλιών κάθετης ρύθμισης194 Λειτουργία ρολογιού Μπορείτε να ρυθμίσετε την πραγματική ώρα εάν πατήσετε CLOCK (Ρολόι). Πατήστε αυτό το κουμπί παρατεταμένα για περισσότερα από 3 δευτερόλεπτα για να ενεργοποιήσετε τη ρύθμιση ρολογιού. Θα αναβοσβήσει το ψηφίο του ρολογιού. Μετά, με τα κουμπιά και ρυθμίστε τη σωστή ώρα. Πατήστε ξανά αυτό το κουμπί για να ρυθμιστεί η πραγματική ώρα. Τρόπος λειτουργίας SLEEP (Ύπνος) Ο τρόπος λειτουργίας SLEEP (Ύπνος) μπορεί να ρυθμιστεί στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση) ή DRY (Αφύγρανση). Αυτή η λειτουργία παρέχει ένα πιο άνετο περιβάλλον για τον ύπνο. Η συσκευή θα απενεργοποιηθεί αυτόματα μετά από λειτουργία 8 ωρών. Η ταχύτητα του ανεμιστήρα ρυθμίζεται αυτόματα σε χαμηλή ταχύτητα. Κάθε φορά που πατάτε το κουμπί SLEEP (Ύπνος), ο τρόπος λειτουργίας μεταβάλλεται διαδοχικά ως

; ΥΠΝΟΣ 1 g ΥΠΝΟΣ 2 g ΥΠΝΟΣ 3 ΥΠΝΟΣ 4 g ΕΞΟΔΟΣ ΥΠΝΟΥ ? Τρόπος λειτουργίας SLEEP (Ύπνος) για ενήλικες (τρόπος λειτουργίας 1) Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 2°C το μέγιστο μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 2 ώρες και, στη συνέχεια, θα παραμένει σταθερή. Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C το μέγιστο μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 2 ώρες και, στη συνέχεια, θα παραμένει σταθερή. Τρόπος λειτουργίας SLEEP (Ύπνος) για ηλικιωμένους (τρόπος λειτουργίας 2): Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 2°C μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 2 ώρες, θα μειωθεί κατά 1°C μετά από 6 ώρες και, στη συνέχεια, κατά 1°C μετά από 7 ώρες. Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C μετά από διαρκή λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 2 ώρες, θα αυξηθεί κατά 1°C μετά από 6 ώρες και, στη συνέχεια, κατά 1°C μετά από 7 ώρες. Τρόπος λειτουργίας SLEEP (Ύπνος) για νέους/εφήβους (τρόπος λειτουργίας 3): Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 1°C μετά από λειτουργία της συσκευής στον τρόπο λειτουργίας cooling (ψύξη) για 1 ώρα, θα αυξηθεί κατά 2°C μετά από 2 ώρες, στη συνέχεια θα μειωθεί κατά 2°C μετά από 6 ώρες και κατά 1°C μετά από 7

Η ρυθμισμένη θερμοκρασία θα μειωθεί κατά 2°C μετά από λειτουργία της συσκευής στον τρόπο λειτουργίας heating (θέρμανση) για 1 ώρα, θα μειωθεί κατά 2°C μετά από 2 ώρες, στη συνέχεια θα αυξηθεί κατά 2°C μετά από 6 ώρες και κατά 2°C μετά από 7 ώρες. Τρόπος λειτουργίας SLEEP (Ύπνος) για παιδιά (τρόπος λειτουργίας 4): Η ρυθμισμένη θερμοκρασία θα παραμείνει

Η θέρμανση ΔΕΝ είναι διαθέσιμη για κλιματιστικά μόνο ψύξης. Μόλις ρυθμιστεί ο τρόπος λειτουργίας ύπνου, η ένδειξη «Λειτουργίας» θα αναβοσβήσει για 10 φορές και μετά θα σβήσει ολόκληρη η οθόνη. ΠΕΡΙΓΡΑΦΗ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΩΝ195 Τρόπος λειτουργίας JET (Ταχεία ψύξη/θέρμανση)

• Ο τρόπος λειτουργίας JET (Ταχεία ψύξη/θέρμανση) χρησιμοποιείται για έναρξη ή διακοπή της ταχείας ψύξης ή θέρμανσης. Η γρήγορη ψύξη λειτουργεί με υψηλή ταχύτητα ανεμιστήρα και η θερμοκρασία ρυθμίζεται αυτόματα στα 18°C. Η γρήγορη θέρμανση λειτουργεί με αυτόματη ταχύτητα ανεμιστήρα, ενώ η ρυθμισμένη θερμοκρασία αλλάζει αυτόματα στα 32°C.

• Στον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ, μπορείτε να ρυθμίσετε την κατεύθυνση ροής αέρα ή το χρονοδιακόπτη. Εάν θέλετε να τερματίσετε τον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ, πατήστε οποιοδήποτε κουμπί JET (Πλήρης ισχύς), MODE (Τρόπος λειτουργίας), FAN (Ανεμιστήρας), ON/OFF (Ενεργοποίηση/Απενεργοποίηση), SLEEP (Ύπνος) ή TEMPERATURE SETTING (Ρύθμιση θερμοκρασίας). Η ένδειξη θα επιστρέψει στον αρχικό τρόπο λειτουργίας.

• Τα κουμπιά SLEEP (Ύπνος) και SMART (Έξυπνη λειτουργία) δεν είναι διαθέσιμα στον τρόπο λειτουργίας JET (Ταχεία ψύξη/θέρμανση).

• Η συσκευή θα συνεχίσει να λειτουργεί στον τρόπο λειτουργίας ΠΛΗΡΗΣ ΙΣΧΥΣ εάν δεν τον τερματίσετε πατώντας οποιοδήποτε από τα κουμπιά που αναφέρθηκαν.Λειτουργία Around U Όταν πατάτε αυτό το κουμπί, εμφανίζεται , το τηλεχειριστήριο μεταδίδει στην εσωτερική μονάδα την πραγματική θερμοκρασία δωματίου γύρω από αυτό και η συσκευή λειτουργεί ανάλογα με αυτή τη θερμοκρασία για να νιώθετε πιο άνετα. Φυλάσσετε το τηλεχειριστήριο σε χώρο στον οποίο είναι δυνατή η σωστή μετάδοση του σήματος στην εσωτερική μονάδα. Πατήστε το μία φορά για ρύθμιση και ξανά για

Στην οθόνη του τηλεχειριστηρίου θα εμφανιστεί η θερμοκρασία δωματίου μόλις ρυθμιστεί αυτή η λειτουργία. Λειτουργία DIM (Φωτισμός) Πατήστε αυτό το κουμπί για να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό της οθόνης στον πίνακα ελέγχου της εσωτερικής μονάδας. Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) Ο τρόπος λειτουργίας POWER SAVE (Εξοικονόμηση ενέργειας) μπορεί να είναι διαθέσιμος στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση), DRY (Αφύγρανση) και FAN ONLY (Μόνο ανεμιστήρας). Όταν πατάτε αυτό το κουμπί, εμφανίζεται στο τηλεχειριστήριο. Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) στον τρόπο λειτουργίας COOLING (Ψύξη), HEATING (Θέρμανση) και DRY (Αφύγρανση). Η συσκευή θα ρυθμίσει τη θερμοκρασία στους 25°C με χαμηλή ταχύτητα ανεμιστήρα. Λειτουργία POWER SAVE (Εξοικονόμηση ενέργειας) στον τρόπο λειτουργίας FAN ONLY (Ανεμιστήρας μόνο): Η συσκευή θα ρυθμίσει τη χαμηλή ταχύτητα ανεμιστήρα. Αλλάξτε τον τρόπο λειτουργίας ή πατήστε το κουμπί power save (εξοικονόμηση ενέργειας) ξανά για να ακυρώσετε τη λειτουργία αυτή. Σημείωση: Η ταχύτητα ανεμιστήρα και η θερμοκρασία δεν μπορούν να ρυθμιστούν σε αυτόν τον τρόπο λειτουργίας. Λειτουργία SUPER SILENT (Υπέρ-σιωπηλό) Πατήστε το κουμπί SUPER SILENT (Υπέρ-σιωπηλό) για να λειτουργεί η μονάδα σε χαμηλό επίπεδο θορύβου, ώστε να έχετε ένα ήσυχο και άνετο περιβάλλον στο δωμάτιο. Στο τηλεχειριστήριο θα

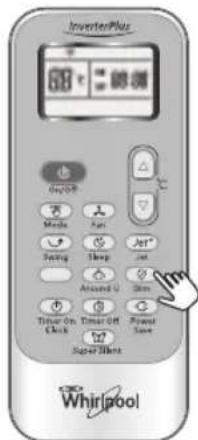

Σημείωση: Υπερ-σιωπηλή λειτουργία Το θα σβήσει όταν πατήσετε το κουμπί MODE (Τρόπος λειτουργίας) ή πατήσετε το κουμπί SUPER SILENT (Υπέρ-σιωπηλό) ή πατήσετε ξανά το κουμπί FAN (Ανεμιστήρας). Η λειτουργία αυτή μπορεί να μην διατίθεται σε μερικά μοντέλα.

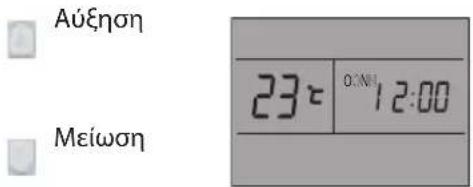

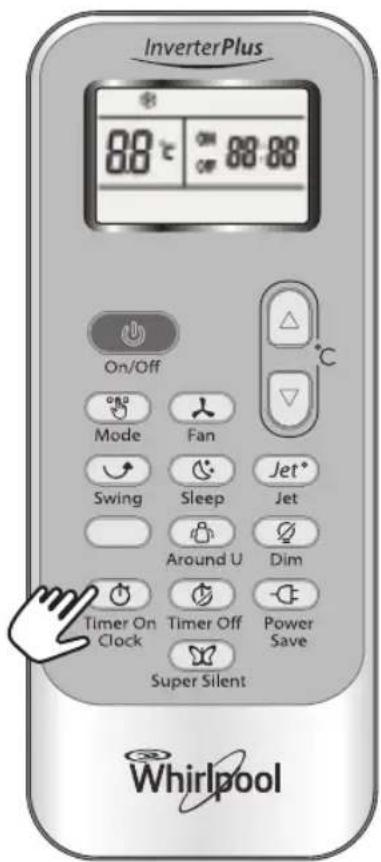

Λειτουργία Timer (Χρονοδιακόπτης) Μπορείτε να ρυθμίσετε εύκολα το χρονοδιακόπτη ενεργοποίησης πατώντας το κουμπί TIMER ON (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ), ώστε να υπάρχει μια ευχάριστη θερμοκρασία δωματίου όταν φτάσετε στο σπίτι σας. Μπορείτε επίσης να ρυθμίσετε το χρονοδιακόπτη απενεργοποίησης πατώντας το κουμπί TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) για να απολαύσετε ένα καλό ύπνο. Τρόπος ρύθμισης του TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) Μπορείτε να χρησιμοποιήσετε το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης) για να ρυθμίσετε τον προγραμματισμό χρονοδιακόπτη όπως επιθυμείτε, προκειμένου να ενεργοποιήσετε τη συσκευή την ώρα που επιθυμείτε.

ii) Πατήστε το κουμπί TIMER ON (Χρονοδιακόπτης

ενεργοποίησης), όταν αναβοσβήνει η ένδειξη «ON 12:00» στην οθόνη LCD, μπορείτε να πατήσετε τα κουμπιά ή για να επιλέξετε την ώρα που επιθυμείτε να ενεργοποιηθεί η συσκευή. Πατήστε το κουμπί ή μία φορά για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 1

Πατήστε το κουμπί ή για 5 δευτερόλεπτα για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 10 λεπτά. Πατήστε το κουμπί ή για περισσότερη ώρα για να αυξήσετε ή να μειώσετε τη ρύθμιση χρόνου κατά 1 ώρα. Σημείωση: Εάν δεν δείτε την ώρα εντός 10 δευτερολέπτων αφού πατήσετε το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης), το τηλεχειριστήριο θα εξέλθει αυτόματα από τον τρόπο λειτουργίας ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ.

iii) Μετά την εμφάνιση της ώρας που ρυθμίστηκε για

5 δευτερόλεπτα, στην οθόνη LCD του τηλεχειριστηρίου θα εμφανιστεί το ρολόι αντί για το χρονοδιακόπτη ρύθμισης. Τρόπος ακύρωσης του TIMER ON (Χρονοδιακόπτης ενεργοποίησης) Πατήστε ξανά το κουμπί TIMER ON (Χρονοδιακόπτης ενεργοποίησης). Θα ακουστεί ένας χαρακτηριστικός ήχος και η ένδειξη θα σβήσει. Ο τρόπος λειτουργίας ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ έχει ακυρωθεί. Σημείωση: Η λειτουργία TIMER OFF (Χρονοδιακόπτης απενεργοποίησης) ρυθμίζεται με παρόμοιο τρόπο. Μπορείτε να ρυθμίσετε την αυτόματη απενεργοποίηση της συσκευής την επιθυμητή ώρα. OONN

Μείωση198 ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Σε κατάσταση έκτακτης ανάγκης ή όταν το τηλεχειριστήριο λείπει, μπορείτε να ελέγξετε τη

εάν πατήσετε το διακόπτη ενεργοποίησης/απενεργοποίησης που βρίσκεται στην εσωτερική μονάδα.

• Ενεργοποίηση συσκευής: όταν η μονάδα είναι απενεργοποιημένη και πατήσετε αυτό το κουμπί, θα εκκινηθεί η μονάδα.

• Απενεργοποίηση συσκευής: όταν η μονάδα είναι ενεργοποιημένη και πατήσετε αυτό το κουμπί, η μονάδα θα σταματήσει να λειτουργεί.

Κατάσταση λειτουργίας Η προστατευτική διάταξη μπορεί να ενεργοποιηθεί και να διακόψει τη λειτουργία της συσκευής στις περιπτώσεις που παρατίθενται στη συνέχεια. Εάν το κλιματιστικό λειτουργεί σε τρόπο λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ με την πόρτα ή το παράθυρο ανοιχτό για πολύ ώρα όταν η σχετική υγρασία είναι υψηλότερη από 80%, μπορεί να στάξει συμπύκνωση από την έξοδο. Χαρακτηριστικά διάταξης προστασίας Περιμένετε τουλάχιστον 3 λεπτά πριν από την επανεκκίνηση της μονάδας μετά τη διακοπή της λειτουργίας της ή την αλλαγή του τρόπου λειτουργίας όταν η συσκευή λειτουργεί. Μετά τη σύνδεση στην τροφοδοσία και την άμεση ενεργοποίηση της συσκευής, μπορεί να υπάρχει καθυστέρηση 20 δευτερολέπτων πριν ξεκινήσει να λειτουργεί. Εάν διακοπεί κάθε λειτουργία, πατήστε ξανά το κουμπί ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ για επανεκκίνηση. Ο χρονοδιακόπτης πρέπει να ρυθμιστεί ξανά εάν έχει ακυρωθεί. Χαρακτηριστικά τρόπου λειτουργίας COOLING

Προστασία από τον παγετό Όταν η θερμοκρασία του εσωτερικού εναλλάκτη θερμότητας μειωθεί στους 0° ή περισσότερο, η λειτουργία του συμπιεστή διακόπτεται για προστασία της συσκευής. Χαρακτηριστικά του τρόπου λειτουργίας

Προθέρμανση Προκειμένου να αποφευχθεί το φύσημα ψυχρού αέρα, απαιτούνται 2-5 λεπτά για την προθέρμανση της εσωτερικής μονάδας κατά την εκκίνηση της λειτουργίας ΘΕΡΜΑΝΣΗ. Ο εσωτερικός ανεμιστήρας δεν λειτουργεί κατά την προθέρμανση.

Σε λειτουργία ΘΕΡΜΑΝΣΗΣ, η συσκευή θα αποψυχθεί (αποπαγώσει) αυτόματα για να αυξηθεί η αποδοτικότητα. Η διαδικασία αυτή διαρκεί συνήθως 6- 10 λεπτά. Κατά τη διάρκεια της απόψυξης, διακόπτεται η λειτουργία του ανεμιστήρα και η ένδειξη λειτουργίας αναβοσβήνει. Μετά την ολοκλήρωση της απόψυξης, επιστρέφει αυτόματα στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ. λειτουργία παρεμβαίνει Για το λόγο ότι όλες οι εσωτερικές μονάδες χρησιμοποιήσετε μία εξωτερική μονάδα, εξωτερική μονάδα μπορεί να λειτουργεί μόνο με ίδια λειτουργία (ψύξη ή θέρμανση), έτσι ώστε όταν η λειτουργία σας που είναι διαφορετικός από τον τρόπο που η εξωτερική τρέχει με, λειτουργία παρεμβαίνει συμβαίνει. Μετά δείχνει τον τρόπο παρεμβαίνει σκηνής. ψύξη ξηρός θέρμανση ανεμιστήρας ψύξη v v x v ξηρός v v x v θέρμανση x x v x ανεμιστήρας v v x v x: λειτουργία παρεμβαίνει - v: κανονικός Εξωτερική μονάδα πάντα τρέχει με τη λειτουργία του πρώτου εσωτερική μονάδα που ενεργοποιημένη. Όταν η λειτουργία ρύθμισης του εξής εσωτερικής μονάδας παρενέβαινε με αυτό, 3 μπιπ θα ακουστεί, και η εσωτερική μονάδα παρενέβαινε με τις συνήθεις μονάδες λειτουργίας θα σβήσει αυτόματα.

Η εξωτερική θερμοκρασία αέρα είναι πάνω από 24°C Η εξωτερική θερμοκρασία αέρα είναι κάτω από -7°C Η θερμοκρασία δωματίου είναι πάνω από 27°C

Η εξωτερική θερμοκρασία αέρα είναι πάνω από 43°C Η θερμοκρασία δωματίου είναι κάτω από 21°C Αφύγρανση Η θερμοκρασία δωματίου είναι κάτω από 18°C διακόπτης ενεργοποίησης / απενεργοποίησηςΣΥΝΤΗΡΗΣΗ Καθαρισμός του μπροστινού πάνελ της εσωτερικής μονάδας

1. Αποσυνδέστε από την ηλεκτρική παροχή

Απενεργοποιήστε πρώτα τη συσκευή πριν αποσυνδέσετε την ηλεκτρική παροχή.

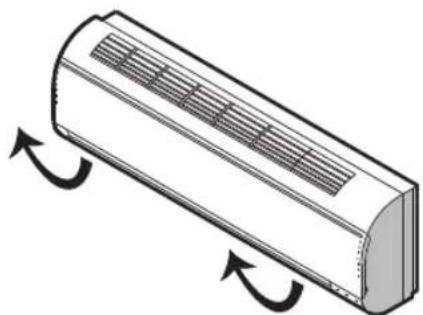

2. Αφαίρεση του μπροστινού πίνακα

Ανοίξτε το μπροστινό πάνελ όπως απεικονίζεται από το βέλος (Εικ. A). Τραβήξτε με δύναμη τις σχισμές στο πλάι του μπροστινού πάνελ για να βγάλετε το μπροστινό πάνελ (Εικ. B).

3. Καθαρίστε το μπροστινό πάνελ

Σκουπίστε το με ένα μαλακό και στεγνό πανί. Χρησιμοποιήστε χλιαρό νερό (κάτω από 40°C) για να καθαρίσετε τη συσκευή, εάν υπάρχουν πολλές ακαθαρσίες. Μετά τον καθαρισμό, αφήστε τη συσκευή να στεγνώσει.

4. Τοποθετήστε ξανά και κλείστε το μπροστινό

Τοποθετήστε ξανά και κλείστε τον μπροστινό πίνακα πιέζοντάς τον προς τα κάτω.

• Μην χρησιμοποιείτε ουσίες όπως βενζίνη ή λειαντική σκόνη για να καθαρίσετε τη συσκευή.

• Μην ψεκάζετε νερό επάνω στην εσωτερική μονάδα Κίνδυνος! Κίνδυνος ηλεκτροπληξίας! Καθαρισμός φίλτρου αέρα Είναι απαραίτητο να καθαρίσετε το φίλτρο αέρα αφού το χρησιμοποιήσετε για περίπου 200 ώρες. Καθαρίστε το φίλτρο αέρα κάθε δύο εβδομάδες εάν το κλιματιστικό λειτουργεί σε περιβάλλον με υπερβολική σκόνη.

1. Αποσυνδέστε από την ηλεκτρική παροχή

Απενεργοποιήστε πρώτα τη συσκευή πριν αποσυνδέσετε την ηλεκτρική παροχή.

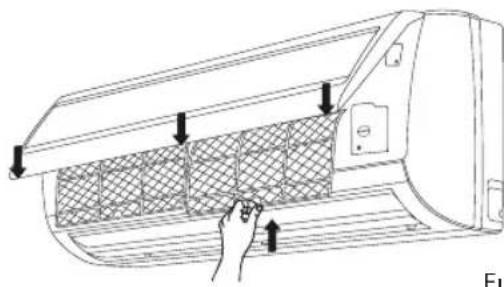

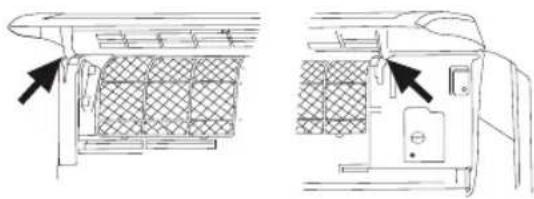

2. Βγάλτε το φίλτρο αέρα (Εικ. C).

1. Ανοίξτε τον μπροστινό πίνακα.

2. Πιέστε προσεκτικά τη λαβή του φίλτρου.

3. Αφαιρέστε το φίλτρο.

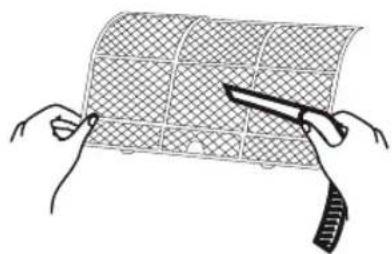

3. Καθαρισμός του φίλτρου αέρα (Εικ. D)

Εάν το φίλτρο είναι πολύ βρόμικο, καθαρίστε το με ένα διάλυμα χλιαρού νερού και ουδέτερου απορρυπαντικού. Μετά τον καθαρισμό, αφήστε τη συσκευή να

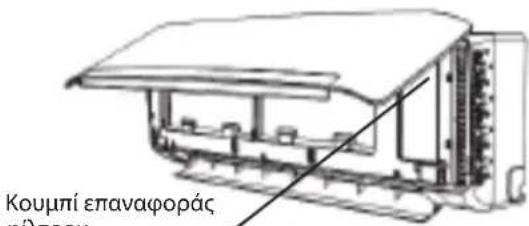

4. Τοποθετήστε ξανά το φίλτρο, πατήστε το

κουμπί επαναφοράς φίλτρου (Εικ. E) στη δεξιά πλευρά με μια καρφίτσα και κλείστε το μπροστινό πάνελ.

• Για να αποφευχθεί ο τραυματισμός, μην αγγίζετε τα πτερύγια της εσωτερικής μονάδας με τα δάχτυλά σας αφού αφαιρέσετε το φίλτρο.

• Μην επιχειρήσετε εσείς να καθαρίσετε το εσωτερικό του κλιματιστικού.

• Μην καθαρίζετε το φίλτρο στο πλυντήριο. Εικ. A Εικ. B Εικ. C Εικ. D

Εικ. E Κουμπί επαναφοράς φίλτρου200 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πρόβλημα Ανάλυση Η συσκευή δεν

• Είναι καμμένη η προστατευτική διάταξη ή η ασφάλεια;

• Περιμένετε 3 λεπτά και αρχίστε ξανά, η προστατευτική διάταξη μπορεί να εμποδίζει τη λειτουργία της μονάδας.

• Είναι χαμηλές οι μπαταρίες του τηλεχειριστηρίου;

• Είναι σωστά συνδεδεμένο το φις του ηλεκτρικού καλωδίου; Δεν υπάρχει καθόλου αέρας

• Είναι βρόμικο το φίλτρο αέρα;

• Είναι φραγμένες οι είσοδοι και έξοδοι του κλιματιστικού;

• Είναι ρυθμισμένη σωστά η θερμοκρασία;

• Είναι ανοιχτές πόρτες ή παράθυρα; Αναποτελεσματικό

• Μήπως υπήρξε ισχυρή παρέμβαση (από υπερβολική ηλεκτρική εκκένωση, ανωμαλία τάσης της ηλεκτρικής παροχής); Λάβετε υπόψη ότι η λειτουργία δεν θα είναι φυσιολογική. Στην περίπτωση αυτή, αποσυνδέστε και συνδέστε την ξανά στην τροφοδοσία μετά από 2-3 δευτερόλεπτα. Η συσκευή δεν λειτουργεί αμέσως

• Θα συμβεί καθυστέρηση 3 λεπτών όταν αλλάζετε τον τρόπο λειτουργίας κατά τη διάρκεια της λειτουργίας. Ασυνήθιστη οσμή

• Αυτή η οσμή μπορεί να προέρχεται από άλλη πηγή όπως έπιπλα, τσιγάρο, κτλ. η οποία έχει αναρροφηθεί από τη μονάδα και φυσάται προς τα έξω μαζί με τον

• Κανονική συμπεριφορά που προκαλείται από τη ροή ψυκτικού στο κλιματιστικό.

• Ήχος απόψυξης στον τρόπο λειτουργίας θέρμανσης. Θόρυβος θραύσης

• Ο ήχος μπορεί να δημιουργείται από τη διαστολή και συστολή του μπροστινού πάνελ λόγω των θερμοκρασιακών αλλαγών.

• Υπάρχουν σταγονίδια στο δωμάτιο με χαμηλή θερμοκρασία; Κανονική συμπεριφορά λόγω του ψυχρού αέρα που εκκενώνεται από την εσωτερική μονάδα κατά τη διάρκεια του τρόπου λειτουργίας ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ.

λειτουργίας αναβοσβήνει αλλά ο εσωτερικός ανεμιστήρας

• Η μονάδα αλλάζει από τρόπο λειτουργίας θέρμανσης σε απόψυξη. Η ένδειξη θα σβήσει και θα επιστρέψει στον τρόπο λειτουργίας θέρμανσης. Τα προβλήματα λειτουργίας οφείλονται συχνά σε μικρής σημασίας αιτίες. Ανατρέξτε στον παρακάτω πίνακα πριν επικοινωνήσετε με το τμήμα συντήρησης. Μπορεί να εξοικονομήσετε χρόνο και να αποφύγετε περιττά έξοδα. Σημείωση: Εάν τα προβλήματα παραμένουν, απενεργοποιήστε τη συσκευή και αποσυνδέστε την από την τροφοδοσία. Στη συνέχεια, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο συντήρησης της Whirlpool. Μην επιχειρήσετε να μετακινήσετε, να επισκευάσετε, να αποσυναρμολογήσετε ή να τροποποιήσετε τη συσκευή.201 ΕΓΚΑΤΑΣΤΑΣΗ - ΣΥΝΤΗΡΗΣΗ Πριν την εγκατάσταση

1. Διαβάστε το παρόν εγχειρίδιο

προσεκτικά πριν από την εγκατάσταση.

2. Η συσκευή πρέπει να εγκατασταθεί

σύμφωνα με τους εθνικούς κανονισμούς καλωδίωσης και βάσει του παρόντος εγχειριδίου από εξειδικευμένους τεχνικούς.

3. Κάθε μεταβολή της θέσης

εγκατάστασης πρέπει να γίνεται από επαγγελματίες τεχνικούς.

4. Ελέγξτε το προϊόν για να

βεβαιωθείτε ότι δεν έχει υποστεί ζημιά πριν από την εγκατάσταση.

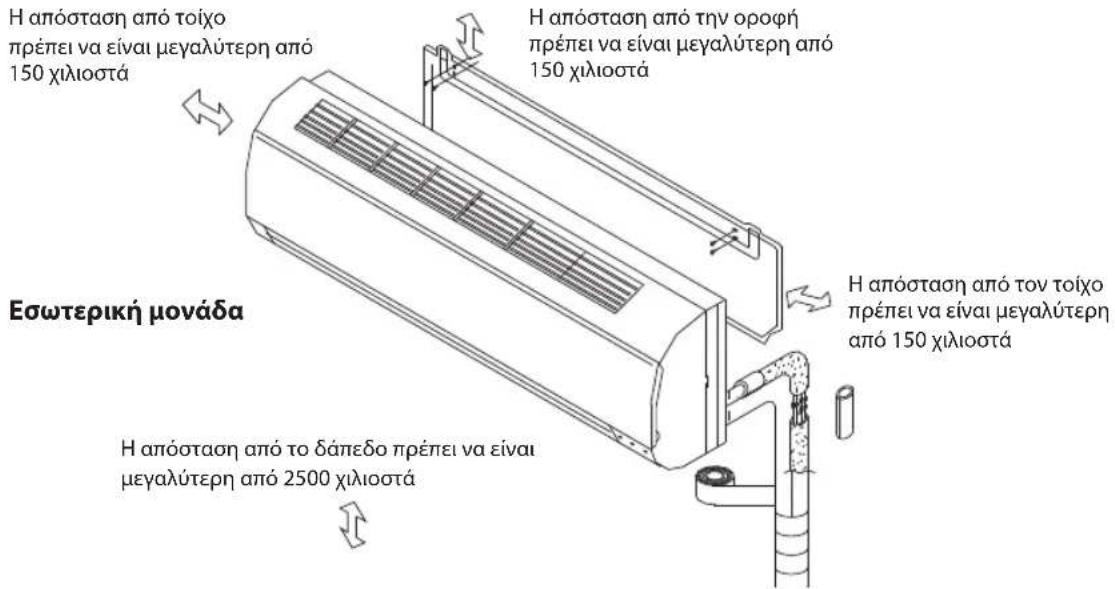

5. Τοποθετήστε τα κινούμενα

εξαρτήματα στο κάτω μέρος της εσωτερικής μονάδας σε απόσταση τουλάχιστον 2,5m πάνω από το

6. Μετά την εγκατάσταση, ο

καταναλωτής πρέπει να χρησιμοποιεί τη συσκευή σωστά, σύμφωνα με το παρόν εγχειρίδιο. Διατηρήστε το εγχειρίδιο σε κατάλληλο χώρο αποθήκευσης για λόγους συντήρησης και μετακίνησης της συσκευής στο

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Η τροφοδοσία πρέπει να έχει

κατάλληλη ονομαστική τάση με ειδικό κύκλωμα για τη συσκευή. Το κανονικό εύρος της τάσης λειτουργίας είναι 90%~110% της ονομαστικής τάσης. Η διάμετρος του καλωδίου τροφοδοσίας πρέπει να πληροί τις απαιτήσεις.

2. Το σύστημα τροφοδοσίας του

χρήστη πρέπει να έχει αξιόπιστο ακροδέκτη γείωσης. Απαγορεύεται η σύνδεση του καλωδίου γείωσης στα παρακάτω στοιχεία: 1) Σωλήνα παροχής νερού 2) Σωλήνα αερίου 3) Σωλήνα αποχέτευσης 4) Άλλες θέσεις που θεωρούνται ανασφαλείς.

3. Βεβαιωθείτε ότι η γείωση είναι

ασφαλής και ότι υπάρχει καλώδιο γείωσης συνδεδεμένο στο ειδικό σύστημα γείωσης του κτηρίου, το οποίο έχει εγκατασταθεί από επαγγελματία τεχνικό. Η συσκευή πρέπει να είναι εφοδιασμένη με διακόπτη προστασίας από ηλεκτρική διαρροή και βοηθητικό διακόπτη κυκλώματος με επαρκή χωρητικότητα. Ο διακόπτης κυκλώματος πρέπει επίσης να διαθέτει λειτουργία μαγνητικής και θερμικής πυροδότησης για να διασφαλιστεί η προστασία σε περίπτωση βραχυκυκλώματος και υπερφόρτωσης. Τύπος Μοντέλο Απαιτούμενη

Αναστροφέας 20K 30A 24K 30A 36K 40A202 ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

4. Βεβαιωθείτε ότι το καλώδιο

τροφοδοσίας έχει επαρκές μήκος, ώστε να είναι δυνατή η σωστή σύνδεση. Μη χρησιμοποιείτε καλώδια επέκτασης για τροφοδοσία.

5. Εάν το καλώδιο τροφοδοσίας έχει

υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπο συντήρησης ή άλλο καταρτισμένο άτομο, ώστε να αποφευχθούν τυχόν

6. Πρέπει συνδεθεί στη σταθερή

καλωδίωση ένας πολυπολικός διακόπτης αποσύνδεσης με απόσταση μεταξύ των επαφών τουλάχιστον 3mm σε όλους τους

7. Ο κίνδυνος ηλεκτροπληξίας μπορεί

να προκαλέσει τραυματισμό ή θάνατο: Αποσυνδέστε κάθε ηλεκτρική τροφοδοσία πριν από τις εργασίες συντήρησης.

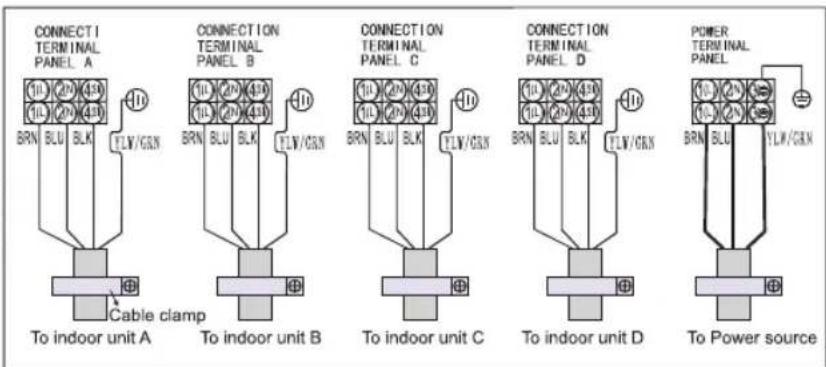

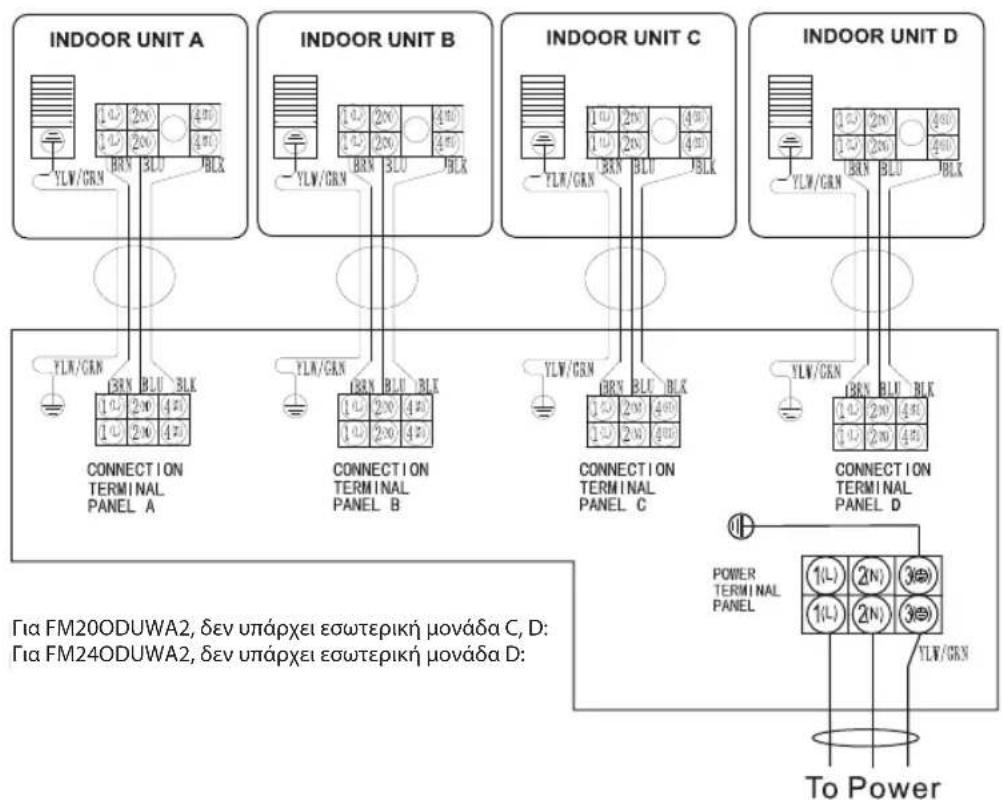

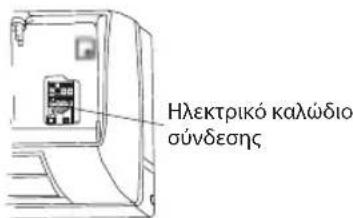

8. Η σύνδεση του καλωδίου

τροφοδοσίας και του καλωδίου μεταξύ της εσωτερικής και της εξωτερικής μονάδας πρέπει να γίνεται σύμφωνα με το διάγραμμα καλωδίωσης που αναγράφεται πάνω στη συσκευή.

9. Όταν ολοκληρωθεί η εγκατάσταση,

δεν πρέπει να είναι δυνατή η πρόσβαση των χρηστών στα ηλεκτρικά εξαρτήματα.

10. Μετακινήστε και τοποθετήστε τη

συσκευή με τη βοήθεια δύο ή περισσότερων ατόμων, ώστε να αποφευχθεί ο κίνδυνος λόγω του υπερβολικά μεγάλου βάρους.

11. Μετά την αποσυσκευασία του

κλιματιστικού, διατηρήστε όλα τα υλικά συσκευασίας μακριά από

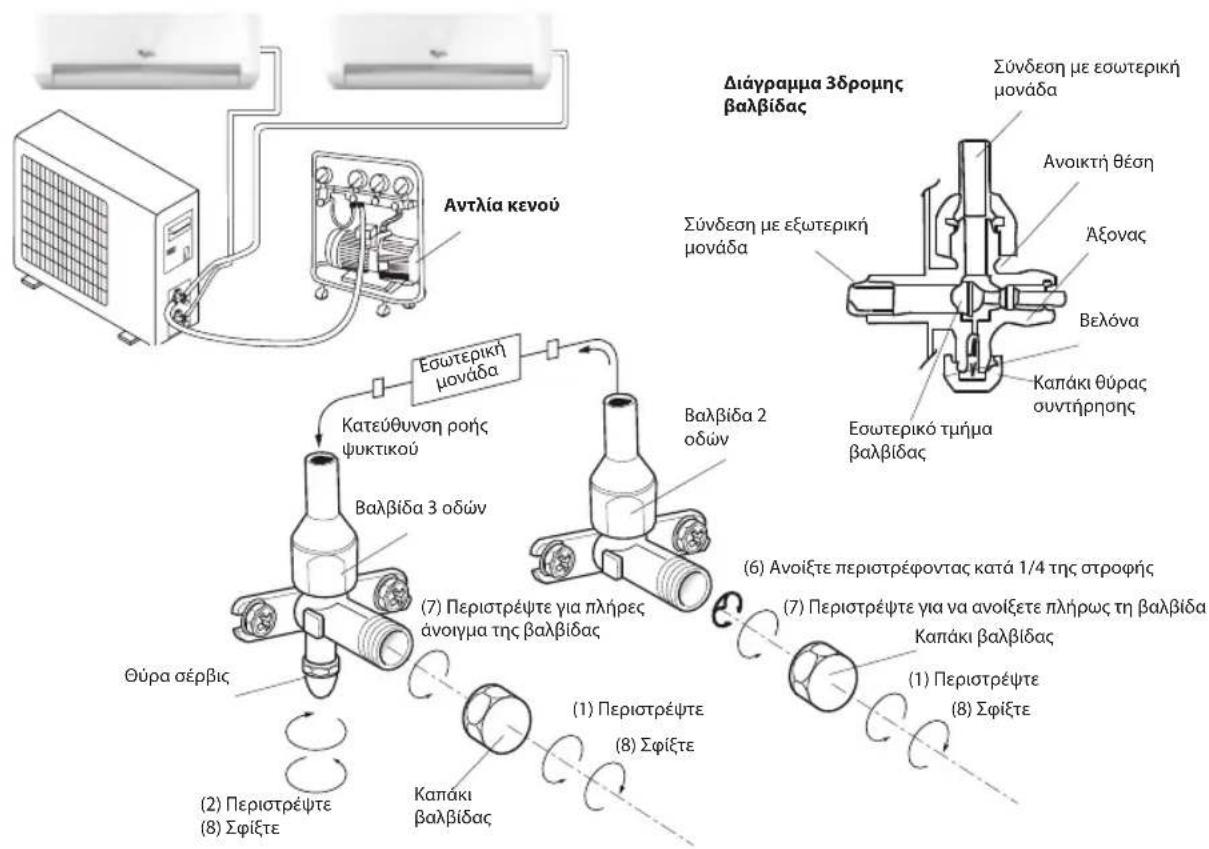

12. Ανάλογα με το ψυκτικό, η πίεση στο

σωλήνα είναι πολύ υψηλή. Γι’ αυτό προσέχετε κατά την εγκατάσταση και επισκευή της συσκευής.

13. Σύμφωνα με την εθνική νομοθεσία,

πρέπει να ενσωματωθεί στη σταθερή καλωδίωση συσκευή υπολειπόμενου ρεύματος (RCD) με ονομαστικό υπολειπόμενο ρεύμα λειτουργίας που δεν υπερβαίνει τα 30mA.ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Διάγραμμα εγκατάστασης Η απόσταση από τοίχο πρέπει να είναι μεγαλύτερη από 150 χιλιοστά Η απόσταση από την οροφή πρέπει να είναι μεγαλύτερη από 150 χιλιοστά Η απόσταση από το δάπεδο πρέπει να είναι μεγαλύτερη από 2500 χιλιοστά Η απόσταση από τον τοίχο πρέπει να είναι μεγαλύτερη από 150 χιλιοστά

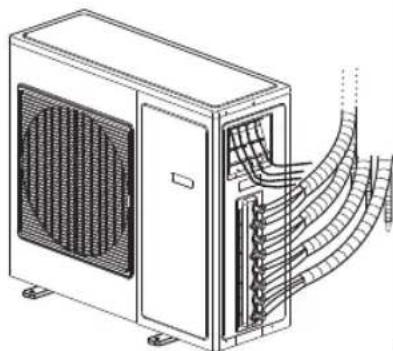

Εσωτερική μονάδα Εξωτερική μονάδα ΣΗΜΕΙΩΣΗ: Η παραπάνω εικόνα είναι μια απλή αναπαράσταση της μονάδας και μπορεί να μην αντιστοιχεί στην εξωτερική όψη του προϊόντος που έχετε αγοράσει. Η εγκατάσταση πρέπει να πραγματοποιηθεί σύμφωνα με τα εθνικά πρότυπα καλωδίωσης και μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

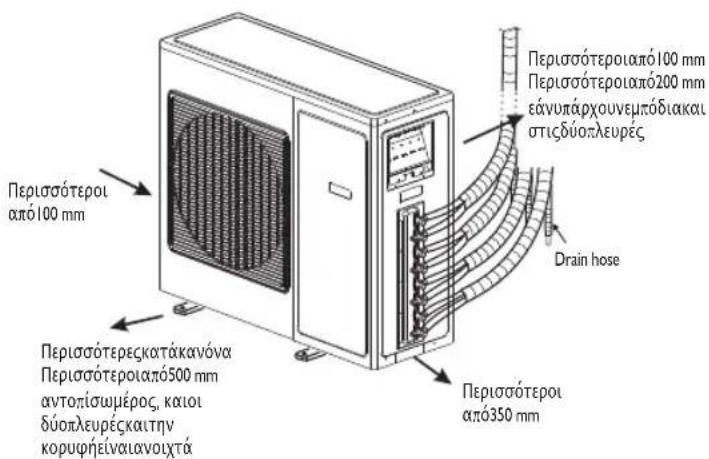

Περισσότεροι από 100 mm Περισσότεροι από 200 mm εάν υπάρχουν εμπ όδια και στις δύο πλευρές Περισσότεροι από 100 mm Περισσότερες κατά κανόνα Περισσότεροι από 500 mm αν το πίσω μέρος, και οι δύο πλευρές και την κορυφή είναι ανοιχτά Drain hose Περισσότεροι από 350 mmΕπιλογή της καλύτερης θέσης Θέση για την εγκατάσταση της εσωτερικής

• Σε ένα σημείο όπου δεν υπάρχουν εμπόδια κοντά στην έξοδο αέρα και ο αέρας μπορεί να φυσάται εύκολα σε κάθε γωνία του δωματίου.

• Σε ένα σημείο όπου μπορεί να τακτοποιηθεί εύκολα η σωλήνωση και η οπή στον τοίχο.

• Τηρήστε την απαιτούμενη απόσταση από την οροφή και τον τοίχο σύμφωνα με το διάγραμμα εγκατάστασης.

• Σε ένα σημείο όπου μπορείτε να αφαιρείτε εύκολα το φίλτρο αέρα.

• Διατηρείτε τη μονάδα και το τηλεχειριστήριο 1 μέτρο από την τηλεόραση, το ραδιόφωνο, κτλ.

• Για να αποφευχθούν οι επιδράσεις από λάμπα φθορισμού, διατηρείτε τη μονάδα όσο το δυνατό πιο μακριά από αυτή.

• Μην τοποθετείτε κάτι κοντά στην είσοδο αέρα που θα μπορούσε να τη φράξει.

• Σε ένα σημείο που μπορεί να βαστάξει το βάρος και δεν θα αυξήσει τους θορύβους και κραδασμούς λειτουργίας.

• Η εσωτερική μονάδα δεν είναι κατάλληλη για εγκατάσταση σε περιοχές που χρησιμοποιούνται για το πλύσιμο ρούχων. Θέση για την εγκατάσταση της εξωτερικής

• Τοποθετήστε σε βολικό και καλά αεριζόμενο

• Αποφεύγετε την εγκατάσταση σε σημείο που μπορεί να υπάρξει διαρροή εύφλεκτου αερίου.

• Τηρήστε την απαιτούμενη απόσταση από τον τοίχο σύμφωνα με το διάγραμμα εγκατάστασης.

• Η απόσταση μεταξύ της εσωτερικής μονάδας και της εξωτερικής μονάδας θα πρέπει να είναι 3 μέτρα και μπορεί να φτάσει τα 15 μέτρα, το μέγιστο, με επιπρόσθετο φορτίο ψυκτικού.

• Μην εγκαθιστάτε την εξωτερική μονάδα σε βρόμικο ή λιπαρό μέρος, κοντά σε έξοδο αερίων βουλκανισμού.

• Αποφεύγετε την εγκατάσταση στην άκρη του δρόμου, όπου μπορεί να βρομίσει με

• Σε μια σταθερή βάση όπου δεν θα αυξηθεί ο θόρυβος λειτουργίας.

• Σε σημείο όπου η έξοδος αέρα δεν εμποδίζεται.

• Η θέση εγκατάστασης θα πρέπει να μπορεί να αντέχει το βάρος και τις δονήσεις της εξωτερικής μονάδας αλλά και να εξασφαλίσει μια ασφαλή εγκατάσταση.

• Σε σημείο όπου το αποστραγγισμένο νερό δεν αποτελεί πρόβλημα.

• Εγκαταστήστε την εξωτερική μονάδα σε ένα σημείο όπου ο αέρας που εκκενώνεται και ο θόρυβος λειτουργίας δεν ενοχλεί τους γείτονές

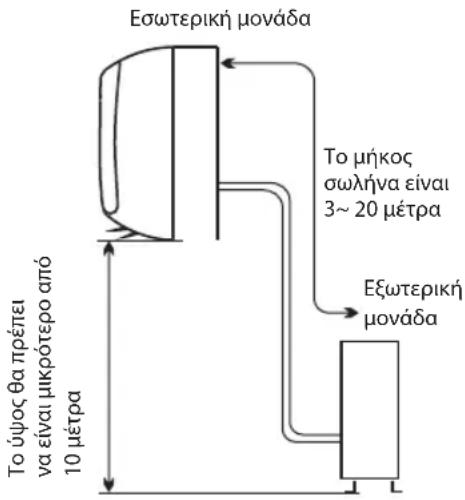

σωλήνα είναι 3~ 20 μέτρα

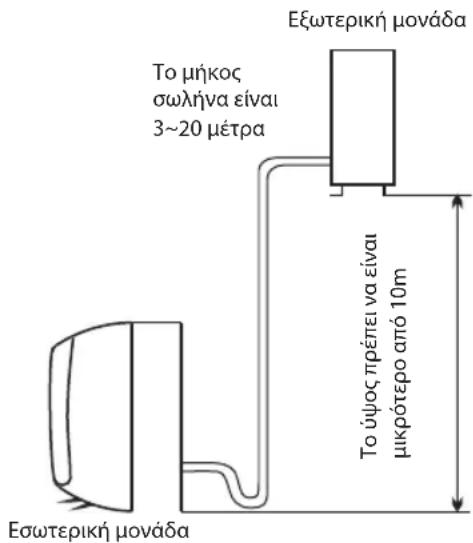

Το ύψος θα πρέπει να είναι μικρότερο από 10 μέτρα Εξωτερική μονάδα

σωλήνα είναι 3~20 μέτρα Εσωτερική μονάδα Το ύψος πρέπει να είναι μικρότερο από 10m

σωλήνωση μονάδας Μήκος (m) Όριο Σύνολο

υψομετρικής διαφοράς H (m) Επιπλέον ποσότητα ψυκτικού μέσου (g / m) FM20ODU WA2 5+5 20 40 10 15 (Όταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 15m) FM24ODU WA2 5+5+5 20 60 10 15 (Όταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 20m) FM36ODU WA2 5+5+5+5 25 60 10 15 (Όταν το συνολικό μήκος των σωληνώσεων είναι πάνω από 20m)ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

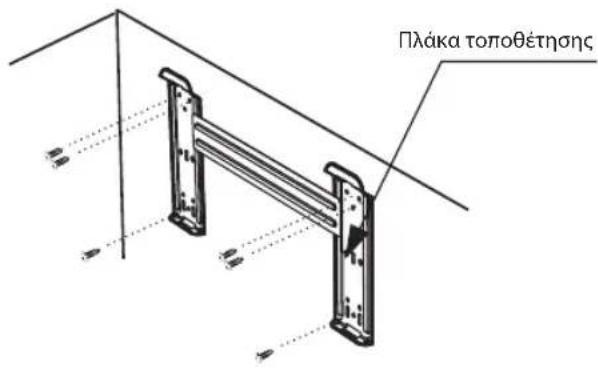

1. Εγκατάσταση της πλάκας στερέωσης

• Επιλέξτε μια θέση για την εγκατάσταση της πλάκας στερέωσης, ανάλογα με τη θέση της εσωτερικής μονάδας και την κατεύθυνση

• Ρυθμίστε την πλάκα στερέωσης οριζόντια με μετρητή κλίσης ή υδραυλική γραμμή.

• Τρυπανίστε οπές με βάθος 32 χιλιοστά στον

• Εισαγάγετε τις πλαστικές τάπες στην οπή και μετά στερεώστε την πλάκα στερέωσης με κοχλίες αυτοκοχλιοτόμησης.

• Ελέγξτε ότι η πλάκα στερέωσης είναι καλά στερεωμένη. ΣΗΜΕΙΩΣΗ: Το σχήμα της πλάκας στερέωσης μπορεί να διαφέρει από την ανωτέρω, αλλά η μέθοδος εγκατάστασης είναι

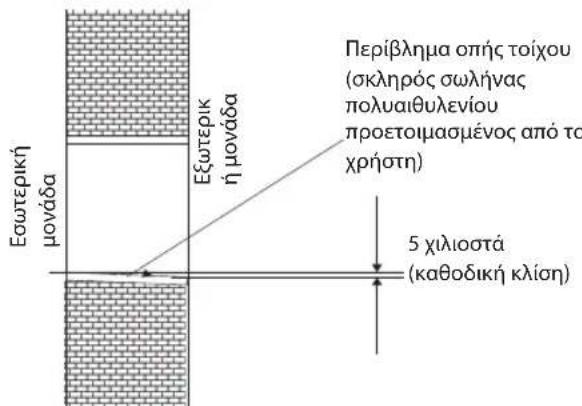

2. Διάτρηση οπής για σωληνώσεις

• Αποφασίστε τη θέση της οπής για τη σωλήνωση ανάλογα με την τοποθεσία της πλάκας στερέωσης.

• Τρυπανίστε μια οπή με διάμετρο περίπου 70 χιλιοστά στον τοίχο. Η οπή θα πρέπει να έχει μια μικρή καθοδική κλίση προς τα έξω.

• Εγκαταστήστε ένα περίβλημα μέσα από την οπή στον τοίχο για να διατηρήσετε τον τοίχο τακτοποιημένο και καθαρό.

3. Εγκατάσταση της σωλήνωσης εσωτερικής μονάδας

• Προσαρμόστε τη σωλήνωση (σωλήνας υγρού και αερίου) και τα καλώδια μέσα από την οπή στον τοίχο από τα έξω ή προσαρμόστε τα από τα μέσα αφού ολοκληρώσετε τις συνδέσεις των σωληνώσεων και καλωδίων της εσωτερικής μονάδας, για να τις συνδέσετε στην εξωτερική μονάδα.

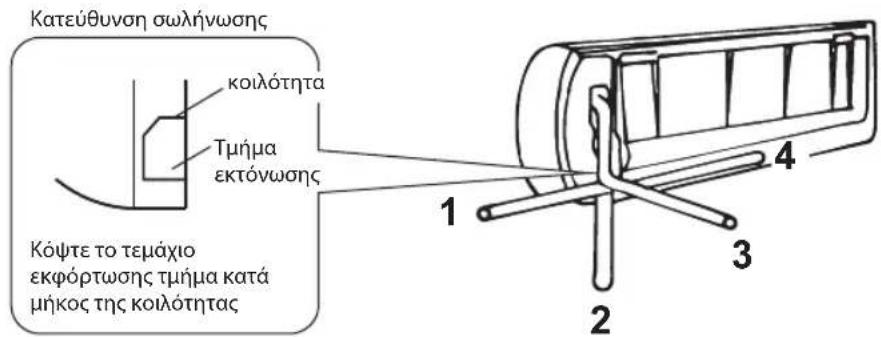

• Αποφασίστε εάν θα πριονίσετε το πλαστικό τμήμα ανάλογα με την κατεύθυνση της σωλήνωσης (όπως απεικονίζεται παρακάτω).

Κατά τη στερέωση του σωλήνα στην κατεύθυνση 1, 2 ή 4, κόψτε με πριόνι το αντίστοιχο πλαστικό τμήμα από τη βάση της εσωτερικής μονάδας.

• Αφού συνδέσετε τη σωλήνωση όπως απαιτείται, εγκαταστήστε τον εύκαμπτο σωλήνα αποστράγγισης. Στη συνέχεια, συνδέστε το καλώδιο ηλεκτρικής σύνδεσης. Μετά τη σύνδεση, τυλίξτε τη σωλήνωση, το καλώδιο και τον εύκαμπτο σωλήνα αποστράγγισης με θερμικό μονωτικό υλικό. ΣΗΜΕΙΩΣΗ: Μη συνδέετε τη συσκευή στην τροφοδοσία κατά την εγκατάσταση. Περίβλημα οπής τοίχου (σκληρός σωλήνας πολυαιθυλενίου προετοιμασμένος από το

5 χιλιοστά (καθοδική κλίση)

Κατεύθυνση σωλήνωσης

Κόψτε το τεμάχιο εκφόρτωσης τμήμα κατά μήκος της κοιλότητας

Πλάκα τοποθέτησηςΣΗΜΑΝΤΙΚΟ: Θερμική μόνωση ενώσεων σωλήνωσης: Τυλίξτε τις ενώσεις της σωλήνωσης με θερμικό μονωτικό υλικό και, στη συνέχεια, καλύψτε τις με ταινία

Σωλήνωση θερμικής μόνωσης: α. Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης κάτω από τη σωλήνωση. β. Μονωτικό υλικό: αφρός πολυαιθυλενίου με πάχος μεγαλύτερο από 6 χιλιοστά. ΣΗΜΕΙΩΣΗ: Ο εύκαμπτος σωλήνας αποστράγγισης προετοιμάζεται από το χρήστη.

• Ο εύκαμπτος σωλήνας αποστράγγισης θα πρέπει να είναι στραμμένος προς τα κάτω για εύκολη ροή αποστράγγισης. Μην συστρέψετε το σωλήνα αποστράγγισης, αφήστε τον να προεξέχει ή να αιωρείται. Μην βυθίσετε το άκρο σε νερό. Εάν συνδέσετε εύκαμπτο σωλήνα επέκτασης στο σωλήνα αποστράγγισης, βεβαιωθείτε ότι έχει μονωθεί θερμικά κατά τη διέλευση από την εσωτερική μονάδα.

• Όταν η σωλήνωση κατευθύνεται στα δεξιά, η σωλήνωση, το ηλεκτρικό καλώδιο και ο εύκαμπτος σωλήνας αποστράγγισης πρέπει να είναι θερμικά μονωμένα και να στερεωθούν στο πίσω μέρος της

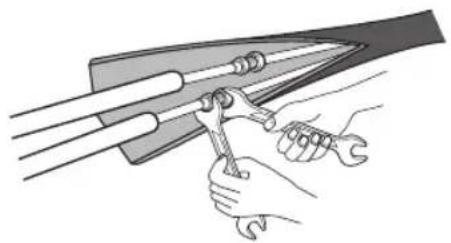

Σύνδεση σωλήνωσης: α. Συνδέστε τους σωλήνες εσωτερικής μονάδας με δύο κλειδιά. Προσέχετε ιδιαίτερα στην επιτρεπόμενη ροπή, όπως απεικονίζεται παρακάτω, για να αποφευχθεί η παραμόρφωση και ζημιά των σωλήνων, συνδετήρων και παξιμαδιών. β. Στην αρχή, σφίξτε τα με τα δάχτυλα και μετά χρησιμοποιήστε τα κλειδιά. Σημείωση: μην κόψετε τη σωλήνωση εάν ο σωλήνας σύνδεσης είναι μεγαλύτερος από την απαίτηση. Θερμική μόνωση Περιτυλιγμένο με ταινία βινυλίου Μεγάλος σωλήνας

Σωλήνας αποστράγγισης (προετοιμάζεται από το χρήστη)

Μέγεθος σωλήνα Ροπή Πλάτος παξιμαδιού Ελάχ. πάχος Πλευρά υγρού (1/4 ίντσας) 15~20N.m 17 χιλιοστά 0,5 mm Πλευρά αερίου (3/8 ίντσας) 30~35N.m 22 χιλιοστά 0,7 mm Πλευρά αερίου (1/2 ίντσας) 50~55N.m 24 χιλιοστά 0,8 mm Πλευρά αερίου (5/8 ίντσας) 60~65N.m 27 χιλιοστά 0,8 mm4. Σύνδεση καλωδίου

1) Ανοίξτε το μπροστινό πάνελ, αφαιρέστε την πλάκα

κάλυψης χαλαρώνοντας τη βίδα.

2) Συνδέστε το ηλεκτρικό καλώδιο σύνδεσης με την

εσωτερική μονάδα συνδέοντας τα σύρματα με τους ακροδέκτες στον πίνακα ελέγχου ξεχωριστά, σύμφωνα με το διάγραμμα καλωδίωσης.

3) Ασφαλίστε το ηλεκτρικό καλώδιο σύνδεσης στον

πίνακα ελέγχου με έναν σφιγκτήρα καλωδίων.

4) Τοποθετήστε ξανά την πλάκα κάλυψης και σφίξτε

ΣΗΜΕΙΩΣΗ: (ανάλογα με το μοντέλο) Για να πραγματοποιηθούν οι συνδέσεις στον ακροδέκτη της εσωτερικής μονάδας πρέπει να αφαιρεθεί ο πίνακας.

1) Αφαιρέστε την πόρτα πρόσβασης από τη μονάδα χαλαρώνοντας τη βίδα. Συνδέστε ξεχωριστά τα

σύρματα στους ακροδέκτες στον πίνακα ελέγχου σύμφωνα με τη σύνδεση της εσωτερικής μονάδας.

2) Ασφαλίστε το ηλεκτρικό καλώδιο σύνδεσης στον πίνακα ελέγχου με έναν σφιγκτήρα καλωδίων.

3) Τοποθετήστε ξανά την πόρτα πρόσβασης στην αρχική θέση και σφίξτε τη βίδα.

Πλάκα κάλυψης Μπροστινό κάλυμμα Εσωτερική μονάδα

Για FM20ODUWA2, δεν υπάρχει εσωτερική μονάδα C, D: Για FM24ODUWA2, δεν υπάρχει εσωτερική μονάδα D:208 Τύπος Ηλεκτρικό καλώδιο Καλώδιο ηλεκτρικής σύνδεσης Κύρια ηλεκτρική παροχή (Σημείωση) FM20ODUWA2 H05RN-F,3G 2.5mm

Προς εξωτερική μονάδα FM24ODUWA2 H05RN-F,3G 4.0mm

Προς εξωτερική μονάδα FM36ODUWA2 H05RN-F,3G 4.0mm

Προς εξωτερική μονάδα

1. Βεβαιωθείτε ότι το χρώμα των καλωδίων και ο αριθμός ακροδέκτη της εξωτερικής μονάδας είναι ίδια

με αυτά της εσωτερικής μονάδας.

2. Χρησιμοποιήστε ένα ξεχωριστό ηλεκτρικό κύκλωμα ειδικό για το κλιματιστικό. Για τη μέθοδο

καλωδίωσης, ανατρέξτε στο διάγραμμα κυκλώματος πάνω στη συσκευή.

3. Ελέγξτε ότι οι προδιαγραφές καλωδίου συμμορφώνονται με τον παρακάτω πίνακα.

4. Ελέγξτε τα σύρματα και βεβαιωθείτε ότι είναι όλα σφιγμένα καλά μετά τη σύνδεση καλωδίου. Πρέπει

να σφίξετε το καλώδιο καλά με το σφιγκτήρα καλωδίου.

5. Βεβαιωθείτε να εγκαταστήσετε έναν διακόπτη κυκλώματος διαρροής γείωσης σε μια υγρή ή

υγραμένη περιοχή. Προδιαγραφές καλωδίων Για FM20ODUWA2, δεν υπάρχει εσωτερική μονάδα C, D: Για FM24ODUWA2, δεν υπάρχει εσωτερική μονάδα D:209 ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Εγκατάσταση θύρας αποστράγγισης και

εύκαμπτου σωλήνα αποστράγγισης Το συμπύκνωμα αποστραγγίζει από την εξωτερική μονάδα όταν η μονάδα βρίσκεται σε τρόπο λειτουργίας θέρμανσης. Για να αποφευχθεί η ενόχληση των γειτόνων σας και να διασφαλιστεί η προστασία του περιβάλλοντος, τοποθετήστε μια θύρα αποστράγγισης και έναν εύκαμπτο σωλήνα αποστράγγισης για διοχέτευση του συμπυκνωμένου νερού. Τοποθετήστε απλά τη θύρα αποστράγγισης στο πλαίσιο της εξωτερικής μονάδας και, στη συνέχεια, συνδέστε έναν εύκαμπτο σωλήνα αποστράγγισης στη θύρα, όπως φαίνεται στην εικόνα

2. Εγκατάσταση και στερέωση εξωτερικής μονάδας

Στερεώστε σφιχτά τη μονάδα με μπουλόνια και παξιμάδια σε επίπεδο και ανθεκτικό δάπεδο. Εάν την τοποθετήσετε σε τοίχο ή σε οροφή, βεβαιωθείτε ότι το στήριγμα έχει στερεωθεί καλά, ώστε να αποφευχθεί πιθανή αστάθεια λόγω ισχυρών κραδασμών ή δυνατών ανέμων. Πρόταση: είναι ορθότερο να τοποθετήσετε ένα λαστιχένιο επίθεμα (προαιρετικό εξάρτημα) κάτω από το πόδι της εξωτερικής μονάδας για να απορροφούνται οι κραδασμοί κατά τη διάρκεια της λειτουργίας.

3. Σύνδεση της σωλήνωσης εξωτερικής μονάδας

• Αφαιρέστε τα καπάκια βαλβίδας από την 2δρομη και 3δρομη βαλβίδα.

• Συνδέστε χωριστά τους σωλήνες στις βαλβίδες 2 και 3 οδών με την απαιτούμενη ροπή.

4. Σύνδεση καλωδίου εξωτερικής μονάδας (βλ. προηγούμενη σελίδα)

Θύρα αποστράγγισης Σωλήνας αποστράγγισης (προετοιμάζεται από το χρήστη)Αντλία κενού

Βαλβίδα 3 οδών Θύρα σέρβις (2) Περιστρέψτε (8) Σφίξτε (7) Περιστρέψτε για πλήρες άνοιγμα της βαλβίδας

(1) Περιστρέψτε (8) Σφίξτε Βαλβίδα 2

(6) Ανοίξτε περιστρέφοντας κατά 1/4 της στροφής (7) Περιστρέψτε για να ανοίξετε πλήρως τη βαλβίδα (1) Περιστρέψτε Καπάκι βαλβίδας (8) Σφίξτε Σύνδεση με εσωτερική

Σύνδεση με εξωτερική

Εάν παραμείνει αέρας με υγρασία στο κύκλωμα ψύξης, μπορεί να προκληθεί δυσλειτουργία του συμπιεστή. Μετά τη σύνδεση της εσωτερικής και εξωτερικής μονάδας, απομακρύνετε τον αέρα και την υγρασία από το κύκλωμα ψύξης χρησιμοποιώντας μια αντλία κενού, όπως παρουσιάζεται παρακάτω. Σημείωση: Καθώς η πίεση του συστήματος είναι υψηλή, αλλά για να διασφαλιστεί η προστασία του περιβάλλοντος, μη διοχετεύετε το ψυκτικό απευθείας στην ατμόσφαιρα. Τρόπος εξαέρωσης των σωλήνων αέρα:

1. Ξεβιδώστε και αφαιρέστε τα καλύμματα από τις βαλβίδες 2 και 3 διευθύνσεων.

2. Ξεβιδώστε και αφαιρέστε το κάλυμμα από τη βαλβίδα σέρβις.

3. Συνδέστε τον εύκαμπτο σωλήνα της αντλίας κενού αντλία στη βαλβίδα σέρβις.

4. Λειτουργήστε την αντλία κενού για 10-15 λεπτά μέχρι να φτάσει στο απόλυτο κενό των 10 mm Hg.

5. Με την αντλία κενού να λειτουργεί κλείστε το χειριστήριο χαμηλής πίεσης στην πολλαπλή της αντλίας

κενού. Μετά, διακόψτε τη λειτουργία της αντλίας υποπίεσης.

6. Ανοίξτε τη βαλβίδα 2 διευθύνσεων γυρίζοντάς την κατά το 1/4 της στροφής και στη συνέχεια κλείστε

την μετά από 10 δευτερόλεπτα. Ελέγξτε το σφίξιμο όλων των ενώσεων χρησιμοποιώντας σαπουνόνερο ή έναν ηλεκτρικό ανιχνευτή διαρροών.

7. Περιστρέψτε το μίσχο των βαλβίδων 2 και 3 διευθύνσεων. Αποσυνδέστε τον εύκαμπτο σωλήνα της

8. Επανατοποθετήστε και σφίξτε όλα τα καπάκια των βαλβίδων.211

ΕΞΥΠΗΡΕΤΗΣΗ ΜΕΤΑ ΤΗΝ ΠΩΛΗΣΗ Πριν επικοινωνήσετε με το Κέντρο Εξυπηρέτησης Πελατών:

1. Προσπαθήστε να επιλύσετε το πρόβλημα μόνοι

σας, βάσει των περιγραφών που δίνονται στην «Αντιμετώπιση προβλημάτων».

2. Απενεργοποιήστε τη συσκευή και

επανεκκινήστε τη για να δείτε αν η βλάβη

Αν μετά τη διεξαγωγή των παραπάνω ελέγχων, η βλάβη επιμένει, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών. Παρακαλούμε δώστε:

• μια σύντομη περιγραφή της βλάβης,

• το ακριβές μοντέλο του κλιματιστικού,

• τον αριθμό σέρβις (αυτός είναι ο αριθμός που βρίσκεται κάτω από τη λέξη «Service» στο αυτοκόλλητο σέρβις, το οποίο βρίσκεται στο πλάι ή στο κάτω μέρος της εσωτερικής

Μπορείτε να βρείτε τον αριθμό σέρβις και στο βιβλίο εγγύησης.

• την πλήρη διεύθυνσή σας,

• τον τηλεφωνικό αριθμό σας. Εάν πρέπει να διεξαχθούν εργασίες επισκευής, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών (Η χρήση γνήσιων ανταλλακτικών και η συσκευή επισκευή είναι εγγυημένες). Θα πρέπει να επιδείξετε το πρωτότυπο τιμολόγιο. Η αποτυχία συμμόρφωσης με αυτές τις οδηγίες μπορεί να διακυβεύσει την ασφάλεια και ποιότητα του προϊόντος σας.PRZED PRZYSTĄPIENIEM DO
