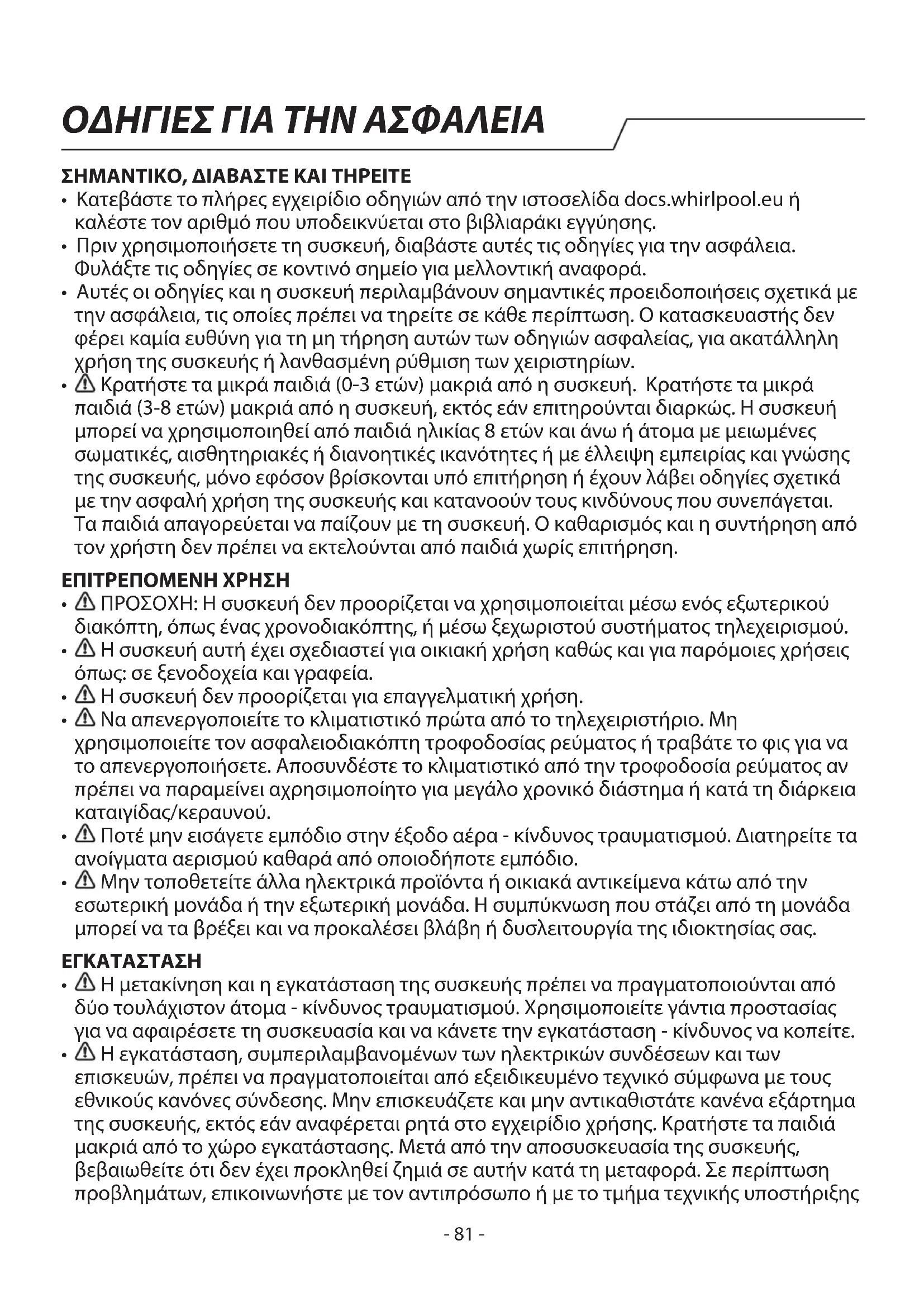

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SPIW4092 WHIRLPOOL

• Κατεβάστε το πλήρες εγχειρίδιο οδηγιών από την ιστοσελίδα docs.whirlpool.eu ή καλέστε τον αριθμό που υποδεικνύεται στο βιβλιαράκι εγγύησης.

• Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε αυτές τις οδηγίες για την ασφάλεια. Φυλάξτε τις οδηγίες σε κοντινό σημείο για μελλοντική αναφορά.

• Αυτές οι οδηγίες και η συσκευή περιλαμβάνουν σημαντικές προειδοποιήσεις σχετικά με την ασφάλεια, τις οποίες πρέπει να τηρείτε σε κάθε περίπτωση. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τη μη τήρηση αυτών των οδηγιών ασφαλείας, για ακατάλληλη χρήση της συσκευής ή λανθασμένη ρύθμιση των χειριστηρίων.

Κρατήστε τα μικρά παιδιά (0-3ετών) μακριά από η συσκευή. Κρατήστε τα μικρά παιδιά (3-8ετών) μακριά από η συσκευή, εκτός εάν επιτηρούνται διαρκώς. Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω ή άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης της συσκευής, μόνο εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που συνεπάγεται. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να εκτελούνται από παιδιά χωρίς επιτήρηση. ΕΠΙΤΡΕΠΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Η συσκευή δεν προορίζεται να χρησιμοποιείται μέσω ενός εξωτερικού διακόπτη, όπως ένας χρονοδιακόπτης, ή μέσω ξεχωριστού συστήματος τηλεχειρισμού.

Η συσκευή αυτή έχει σχεδιαστεί για οικιακή χρήση καθώς και για παρόμοιες χρήσεις όπως: σε ξενοδοχεία και γραφεία.

Η συσκευή δεν προορίζεται για επαγγελματική χρήση.

Να απενεργοποιείτε το κλιματιστικό πρώτα από το τηλεχειριστήριο. Μη χρησιμοποιείτε τον ασφαλειοδιακόπτη τροφοδοσίας ρεύματος ή τραβάτε το φις για να το απενεργοποιήσετε. Αποσυνδέστε το κλιματιστικό από την τροφοδοσία ρεύματος αν πρέπει να παραμείνει αχρησιμοποίητο για μεγάλο χρονικό διάστημα ή κατά τη διάρκεια καταιγίδας/κεραυνού.

Ποτέ μην εισάγετε εμπόδιο στην έξοδο αέρα - κίνδυνος τραυματισμού. Διατηρείτε τα ανοίγματα αερισμού καθαρά από οποιοδήποτε εμπόδιο.

Μην τοποθετείτε άλλα ηλεκτρικά προϊόντα ή οικιακά αντικείμενα κάτω από την εσωτερική μονάδα ή την εξωτερική μονάδα. Η συμπύκνωση που στάζει από τη μονάδα μπορεί να τα βρέξει και να προκαλέσει βλάβη ή δυσλειτουργία της ιδιοκτησίας σας. ΕΓΚΑΤΑΣΤΑΣΗ

Η μετακίνηση και η εγκατάσταση της συσκευής πρέπει να πραγματοποιούνται από δύο τουλάχιστον άτομα - κίνδυνος τραυματισμού. Χρησιμοποιείτε γάντια προστασίας για να αφαιρέσετε τη συσκευασία και να κάνετε την εγκατάσταση - κίνδυνος να κοπείτε.

Η εγκατάσταση, συμπεριλαμβανομένων των ηλεκτρικών συνδέσεων και των επισκευών, πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό σύμφωνα με τους εθνικούς κανόνες σύνδεσης. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης. Κρατήστε τα παιδιά μακριά από το χώρο εγκατάστασης. Μετά από την αποσυσκευασία της συσκευής, βεβαιωθείτε ότι δεν έχει προκληθεί ζημιά σε αυτήν κατά τη μεταφορά. Σε περίπτωση προβλημάτων, επικοινωνήστε με τον αντιπρόσωπο ή με το τμήμα τεχνικής υποστήριξης ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ- 82 - πελατών. Μετά την εγκατάσταση, τα υλικά συσκευασίας (πλαστικά, φελιζόλ, κ.λπ.) πρέπει να φυλάσσονται μακριά από τα παιδιά - κίνδυνος ασφυξίας. Η συσκευή πρέπει να είναι αποσυνδεδεμένη από οποιαδήποτε απομακρυσμένη παροχή ρεύματος πριν από οποιαδήποτε εργασία εγκατάστασης - κίνδυνος ηλεκτροπληξίας. Κατά την εγκατάσταση, βεβαιωθείτε ότι δεν έχει προκληθεί ζημιά στο καλώδιο τροφοδοσίας από τη συσκευή - κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας. Ενεργοποιήστε τη συσκευή μόνο όταν ολοκληρωθεί η εγκατάσταση.

Κατά τη μετακίνηση ή τη μετεγκατάσταση του κλιματιστικού, συμβουλευτείτε έναν εξειδικευμένο τεχνικό για την αποσύνδεση και την επανεγκατάσταση της μονάδας.

Η συσκευή δεν πρέπει να εγκατασταθεί στο χώρο του πλυντηρίου.

Η συσκευή πρέπει να εγκαθίσταται, να λειτουργεί και να αποθηκεύεται σε δωμάτιο με επιφάνεια δαπέδου άνω των 10m

. Τοποθετήστε την εσωτερική μονάδα σε απόσταση τουλάχιστον 2,5 μέτρων πάνω από το δάπεδο ή το κεκλιμένο επίπεδο.

Η εγκατάσταση των σωληνώσεων πρέπει να γίνεται σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερο από 10m

σύμφωνα με τους εθνικούς κανονισμούς αερίου. ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Η παροχή ρεύματος πρέπει να είναι ονομαστικής τάσης με ειδικά κυκλώματα για τη συσκευή. Η διάμετρος του καλωδίου ρεύματος πρέπει να πληροί τις απαιτήσεις.

Ο πολυπολικός διακόπτης πρέπει να εγκατασταθεί στην σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης και η συσκευή πρέπει να είναι γειωμένη σύμφωνα με τα εθνικά πρότυπα ηλεκτρικής ασφάλειας.

Ο διακόπτης αποκοπής με διάκενο επαφής τουλάχιστον 3 mm σε όλους τους πόλους πρέπει να συνδέεται σε σταθερή καλωδίωση σύμφωνα με τους εθνικούς κανονισμούς και η συσκευή πρέπει να είναι γειωμένη σύμφωνα με τα εθνικά πρότυπα ηλεκτρικής

Μη χρησιμοποιείτε καλώδια προέκτασης (μπαλαντέζες), πολύπριζα ή προσαρμογείς. Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα. Μην χρησιμοποιείτε τη συσκευή όταν είστε βρεγμένος ή με γυμνά πόδια. Μη χρησιμοποιήσετε τη συσκευή εάν έχει φθαρεί το ηλεκτρικό καλώδιο ή το φις, εάν δεν λειτουργεί κανονικά, εάν έχει πέσει ή εάν έχει υποστεί άλλη ζημιά.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο τεχνικής υποστήριξης ή άλλα καταρτισμένα άτομα, ώστε να αποφευχθούν τυχόν κίνδυνοι - κίνδυνος ηλεκτροπληξίας.

Μια συσκευή υπολειπόμενου ρεύματος (RCD) με ονομαστικό υπολειπόμενο ρεύμα που δεν υπερβαίνει τα 30 mA πρέπει να ενσωματώνεται σε σταθερή καλωδίωση σύμφωνα με την εθνική νομοθεσία.

Η θερμοκρασία του κυκλώματος ψυκτικού θα είναι υψηλή, κρατήστε το καλώδιο διασύνδεσης μακριά από το χάλκινο σωλήνα.

Εξασφαλίστε την ασφαλή γείωση και το καλώδιο γείωσης συνδεδεμένο με το ειδικό σύστημα γείωσης του κτιρίου, το οποίο εγκαθίσταται από επαγγελματίες. Η συσκευή πρέπει να είναι εφοδιασμένη με διακόπτη προστασίας από διαρροή ηλεκτρικού ρεύματος και βοηθητικό αυτόματο διακόπτη με επαρκή χωρητικότητα. Ο ασφαλειοδιακόπτης πρέπει επίσης να διαθέτει μαγνητική και θερμική λειτουργία απενεργοποίησης για την προστασία σε περίπτωση βραχυκυκλώματος και υπερφόρτωσης. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ- 83 - Μοντέλο 9K & 12K 18K 24K Απαιτούμενη ικανότητα του διακόπτη

Για τη σύνδεση του καλωδίου τροφοδοσίας και τη σύνδεση του καλωδίου μεταξύ εσωτερικών και εξωτερικών μονάδων, ανατρέξτε στο διάγραμμα συνδεσμολογίας της

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι η συσκευή είναι σβηστή και αποσυνδεδεμένη από το δίκτυο τροφοδοσίας Ποτέ μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό- κίνδυνος ηλεκτροπληξίας. ΑΠΟΡΡΙΨΗ ΥΛΙΚΩΝ ΣΥΣΚΕΥΑΣΙΑΣ Τα υλικά της συσκευασίας είναι 100% ανακυκλώσιμα και φέρουν το σύμβολο της ανακύκλωσης ( ). Τα διάφορα μέρη της συσκευασίας πρέπει συνεπώς να απορρίπτονται με υπευθυνότητα και σε πλήρη συμμόρφωση με τους κανονισμούς της τοπικής δημοτικής αρχής όσον αφορά τη διάθεση αποβλήτων. ΑΠΟΡΡΙΨΗ ΗΛΕΚΤΡΙΚΩΝ ΟΙΚΙΑΚΩΝ ΣΥΣΚΕΥΩΝ Η συσκευή αυτή έχει κατασκευαστεί από ανακυκλώσιμα ή επαναχρησιμοποιήσιμα υλικά. Απορρίψτε σύμφωνα με τους κανονισμούς των τοπικών αρχών. Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση των ηλεκτρικών οικιακών συσκευών, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία συλλογής οικιακών αποβλήτων ή το κατάστημα από όπου αγοράσατε αυτό το προϊόν. Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Εξασφαλίζοντας τη σωστή απόρριψη αυτού του προϊόντος, θα βοηθήσετε στην αποτροπή των πιθανώς βλαβερών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία. Το σύμβολο ( ) στο προϊόν ή στα συνοδευτικά έντυπα υποδεικνύει ότι δεν πρέπει να αντιμετωπίζεται ως οικιακό απόρριμμα αλλά πρέπει να μεταφέρεται στο κατάλληλο κέντρο συλλογής για ανακύκλωση ηλεκτρονικού και ηλεκτρικού εξοπλισμού. ΔΗΛΩΣΕΙΣ ΣΥΜΜΟΡΦΩΣΗΣ Το προϊόν αυτό περιέχει φθοριούχα αέρια θερμοκηπίου που καλύπτονται από το πρωτόκολλο του Κιότο, ενώ το ψυκτικό αέριο βρίσκεται σε ερμητικά κλειστό σύστημα. (R410a, GWP 2088). Η μέγιστη ποσότητα φόρτωσης ψυκτικού μέσου είναι 2,5 kg. Ανατρέξτε στην ετικέτα σήμανσης για λεπτομερείς πληροφορίες. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ- 84 - Περιγραφή προϊόντος Εσωτερική μονάδα Εξωτερική μονάδα Μπροστινό καπάκι Είσοδος αέρα Πίνακας οθόνης Πίνακας έκτακτης

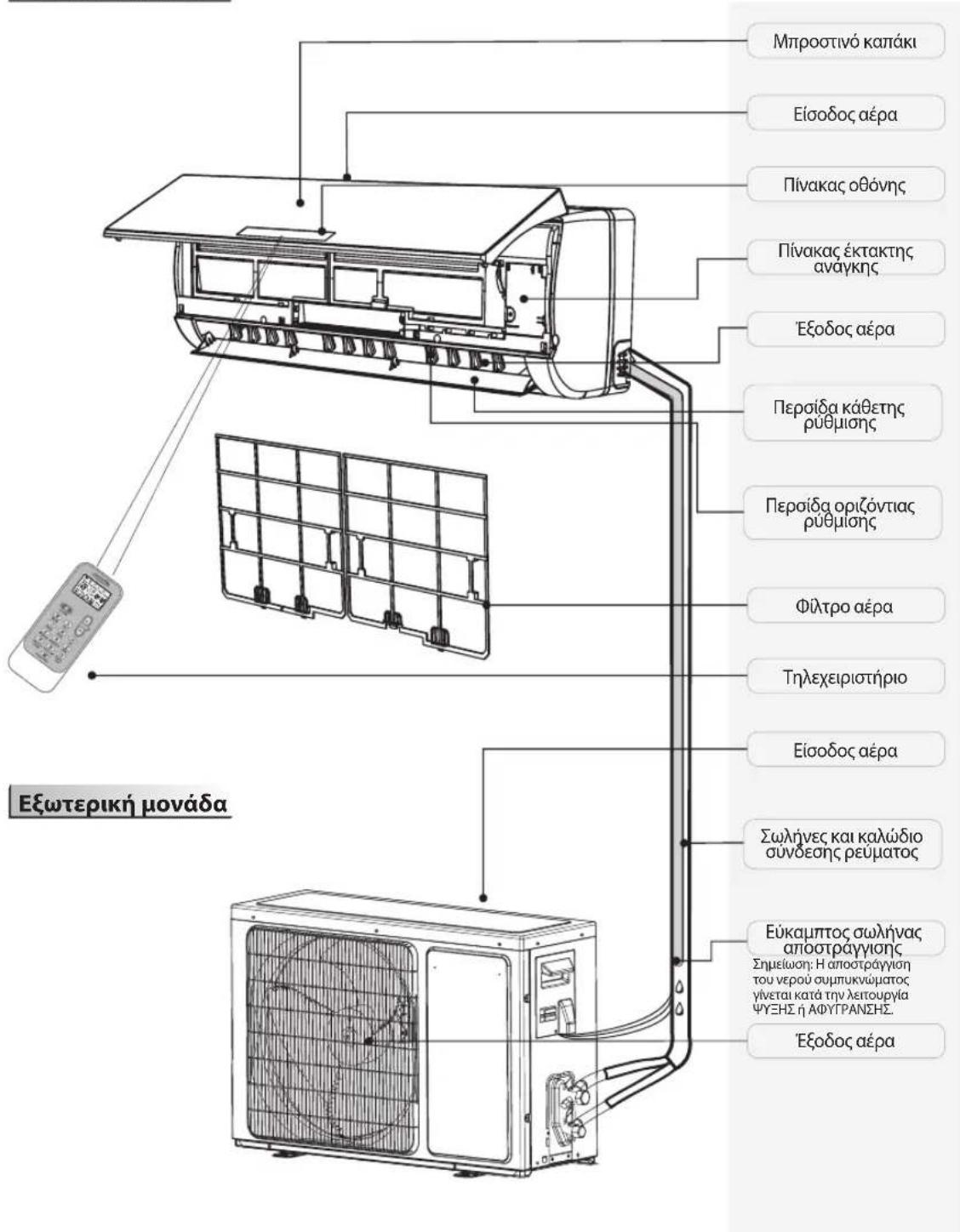

Έξοδος αέρα Περσίδα κάθετης

Φίλτρο αέρα Τηλεχειριστήριο Είσοδος αέρα Εύκαμπτος σωλήνας αποστράγγισης Έξοδος αέρα Σωλήνες και καλώδιο σύνδεσης ρεύματος Σημείωση: Η αποστράγγιση του νερού συμπυκνώματος γίνεται κατά την λειτουργία ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ. Τα στοιχεία σε αυτό το εγχειρίδιο βασίζονται στην εξωτερική όψη ενός τυπικού μοντέλου. Κατά συνέπεια, το σχήμα μπορεί να διαφέρει από το σχήμα του κλιματιστικού που έχετε επιλέξει.- 85 - Περιβάλλον χρήστη

Ένδειξη θερμοκρασίας (1) Εμφανίζει την επιλεγμένη θερμοκρασία. Εμφανίζει το “FC” ως υπενθύμιση καθαρισμού του φίλτρου. Δείκτης λειτουργίας (2) Ανάβει κατά τη διάρκεια λειτουργίας. Αναβοσβήνει κατά τη διάρκεια απόψυξης της εξωτερικής μονάδας. Ένδειξη 6

αίσθησης (3) Ανάβει όταν η λειτουργία 6

αίσθησης είναι ενεργοποιημένη. Σβήνει όταν ολοκληρωθεί η λειτουργία 6

Δείκτης παρακολούθησης φίλτρου (4) Αναβοσβήνει όταν το φίλτρο χρειάζεται καθαρισμό. Ο δείκτης παρακολούθησης φίλτρου αναβοσβήνει μετά από 720 ώρες χρήσης ως υπενθύμιση ότι πρέπει να καθαριστεί το φίλτρο. Μετά τον καθαρισμό του φίλτρου, πιέστε το κουμπί επαναφοράς του φίλτρου που βρίσκεται στην εσωτερική μονάδα, πίσω από το μπροστινό καπάκι, για να σταματήσει να αναβοσβήνει ο δείκτης παρακολούθησης

Δείκτης υγρασίας (5) Ανάβει όταν δείχνει το επίπεδο υγρασίας. Σβήνει όταν εμφανίζεται η θερμοκρασία. Ένδειξη χρονοδιακόπτη (6) Ανάβει κατά το διάστημα ρύθμισης. Σβήνει όταν ολοκληρωθεί η λειτουργία του χρονοδιακότπη. Δείκτης λειτουργίας ύπνου (7) Ανάβει όταν ρυθμιστεί η λειτουργία ύπνου, η ένδειξη “Λειτουργία” αναβοσβήνει για 10 λεπτά και στη συνέχεια ολόκληρη η οθόνη σβήνει. Για κλιματιστικά χωρίς έλεγχο μέσω Wi-Fi, συνιστούμε το Wpro SmartClim: μια έξυπνη συσκευή για τον έλεγχο μέσω Wi-Fi των βασικών ρυθμίσεων της συσκευής από το smartphone. Το αξεσουάρ αυτό δεν περιλαμβάνεται μέσα στη συσκευασία του προϊόντος. Επικοινωνήστε με την Υπηρεσία Εξυπηρέτησης Πελατών για περισσότερες λεπτομέρειες και για αγορά.- 86 - Τηλεχειριστήριο Τοποθετήστε τις μπαταρίες στο τηλεχειριστήριο

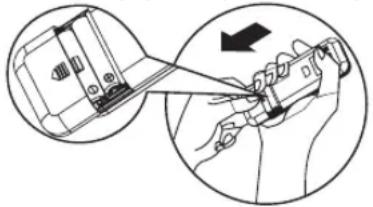

1. Τοποθετήστε μια καρφίτσα και πιέστε απαλά προς τα

κάτω το καπάκι της μπαταρίας προς την κατεύθυνση του βέλους για να το αφαιρέστε, όπως υποδεικνύεται.

2. Τοποθετήστε 2 μπαταρίες AAA (1,5V) στη θήκη. Βεβαιωθείτε

ότι είναι τοποθετημένοι σωστά οι πόλοι “+” και “-”.

3. Κλείστε το καπάκι της μπαταρίας στο τηλεχειριστήριο.

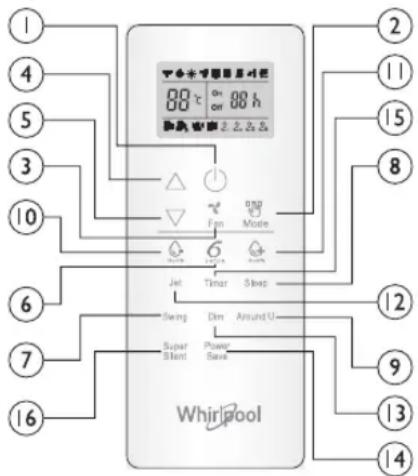

Προεπιλογές τηλεχειριστηρίου Κάθε φορά που γίνεται αντικατάσταση των μπαταριών, το τηλεχειριστήριο είναι ρυθμισμένο για προεπιλογή της λειτουργίας με αντλία θερμότητας. Το τηλεχειριστήριο της αντλίας θερμότητας του κλιματιστικού μπορεί να χρησιμοποιηθεί για τον έλεγχο σε κλιματιστικά μόνο ψύξης. Χρησιμοποιήστε το τηλεχειριστήριο για να ελέγξετε

• Για να χρησιμοποιήσετε τη συσκευή με το τηλεχειριστήριο, σκοπεύστε το τηλεχειριστήριο προς τη συσκευή λήψης στην εσωτερική μονάδα, για να διασφαλίσετε την ευαισθησία λήψης.

• Για να στείλετε ένα μήνυμα από το τηλεχειριστήριο, το

θα αναβοσβήνει για 1 δευτερόλεπτο. Μόλις λάβει το μήνυμα, η συσκευή θα εκπέμψει ένα μπιπ.

Δέκτης σήματος Το τηλεχειριστήριο θα θέσει σε λειτουργία το κλιματιστικό σε απόσταση μέχρι 7 μέτρα.

• Κάθε φορά που αντικαθίστανται οι μπαταρίες στο τηλεχειριστήριο, το τηλεχειριστήριο είναι ρυθμισμένο στη λειτουργία της αντλίας θερμότητας. Σημείωση: ακολουθήστε τς οδηγίες που αντιστοιχούν στο τηλεχειριστήριο που λάβατε για τη λειτουργία του κλιματιστικού. Περιγραφή λειτουργίας κουμπιών (P1-04)

Πιέζοντας αυτό το κουμπί ξεκινάει ή σταματάει τη λειτουργία της η συσκευή.

3. ΚΟΥΜΠΙ FAN (ΑΝΕΜΙΣΤΗΡΑΣ)

Χρησιμοποιείται για την επιλογή του ανεμιστήρα στην αυτόματη, υψηλή, μέση ή χαμηλή λειτουργία. 4-5. ΚΟΥΜΠΙ ΘΕΡΜΟΚΡΑΣΙΑΣ Χρησιμοποιείται για την επιλογή της θερμοκρασίας του χώρου. Χρησιμοποιείται για τη ρύθμιση του χρόνου στη λειτουργία χρονοδιακόπτη.

SENSE Ρυθμίζει ή ακυρώνει τη λειτουργία

Σταματάει ή ξεκινάει την οριζόντια ρύθμιση ταλάντωσης της περσίδας και ρυθμίζει την επιθυμητή κατεύθυνση του ρεύματος αέρα επάνω/κάτω. 10-11. ΚΟΥΜΠΙ HUMIDITY (ΥΓΡΑΣΙΑΣ) τη ρύθμιση του επιθυμητού επιπέδου υγρασίας, είναι διαθέσιμο μόνο στη λειτουργία 6

ΑΘΟΡΥΒΗΣ ΛΕΙΤΟΥΡΓΙΑΣ) Χρησιμοποιείται για την ενεργοποίηση ή απενεργοποίηση της εξαιρετικά αθόρυβης λειτουργίας για ένα χώρο χωρίς θόρυβο.

2. ΚΟΥΜΠΙ MODE (ΤΡΟΠΟΥ

ΛΕΙΤΟΥΡΓΙΑΣ) Χρησιμοποιείται για την επιλογή της λειτουργίας διαδοχικά, ψύξη, θέρμανση ή ανεμιστήρας.

8. ΚΟΥΜΠΙ SLEEP (ΥΠΝΟΥ)

Χρησιμοποιείται για την επιλογή της λειτουργίας ύπνου διαδοχικά, ύπνος 1, ύπνος 2, ύπνος 3 ύπνος 4 και ύπνος απενεργοποιημένος.

Χρησιμοποιείται για την επιλογή ή την ακύρωση της λειτουργίας Around U.

Χρησιμοποιείτε για την έναρξη ή παύση της ταχείας ψύξης ή

Χρησιμοποιείται για το άναμμα ή σβήσιμο του φωτός στην οθόνη της εσωτερικής μονάδας.

14. ΚΟΥΜΠΙ POWER SAVE

(ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ) Χρησιμοποιείται για έναρξη ή παύση της λειτουργίας εξοικονόμησης ενέργειας.

15. ΚΟΥΜΠΙ ΧΡΟΝΟΔΙΑΚΟΠΤΗ

Χρησιμοποιείται για τη ρύθμιση της ώρας ενεργοποίησης ή απενεργοποίησης της συσκευής. Σύμβολα στην οθόνη του τηλεχειριστηρίου Ενεργοποιήστε το τηλεχειριστήριο πιέζοντας το κουμπί ΑΠΑΣΦΑΛΙΣΗ Ένδειξη ψύξης Αυτόματη ταχύτητα

Δείκτης λειτουργίας ύπνου (1) Πατώντας το κουμπί, ενεργοποιείται ο οπίσθιος φωτισμός και τα κουμπιά των λειτουργιών για τη χρήση. Πατήστε το ξανά για ασφάλιση του τηλεχειριστηρίου. Αν δεν γίνει καμία χρήση του τηλεχειριστηρίου για 10 δευτ., το τηλεχειριστήριο κλειδώνει αυτόματα. PRESS Ένδειξη επιπλέον υγρασίας Ανεμιστήρας υψηλής

Ένδειξη λειτουργίας ύπνου 2 Ένδειξη μειωμένης υγρασίας Μέση ταχύτητα

Ένδειξη λειτουργίας ύπνου 3 Ένδειξη μόνο ανεμιστήρα Χαμηλή ταχύτητα

Ένδειξη λειτουργίας ύπνου 4 Ένδειξη θέρμανσης Ένδειξη εξαιρετικά αθόρυβης λειτουργίας Οθόνη επιλεγμένης θερμοκρασίας Ένδειξη Around U Ένδειξη 6

OF F Εμφάνιση ώρας Ένδειξη Jet Ένδειξη εξοικονόμησης

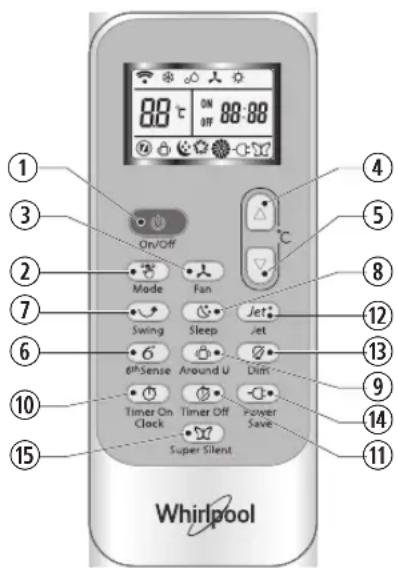

Μετάδοση σήματος- 87 - Τηλεχειριστήριο Περιγραφή λειτουργίας κουμπιών (J1-3Α)

1. ΚΟΥΜΠΙ ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ)

Πιέζοντας αυτό το κουμπί ξεκινάει ή σταματάει τη λειτουργία της η συσκευή.

2. ΚΟΥΜΠΙ MODE (ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ)

Χρησιμοποιείται για την επιλογή του τρόπου λειτουργίας διαδοχικά, ψύξη, αφύγρανση, μόνο ανεμιστήρας ή θέρμανση.

3. ΚΟΥΜΠΙ FAN (ΑΝΕΜΙΣΤΗΡΑΣ)

Χρησιμοποιείται για την επιλογή του ανεμιστήρα στην αυτόματη, υψηλή, μέση ή χαμηλή λειτουργία. 4-5. ΚΟΥΜΠΙ ΘΕΡΜΟΡΚΑΣΙΑΣ Χρησιμοποιείται για την επιλογή της θερμοκρασίας του χώρου. Χρησιμοποιείται για την επιλογή της λειτουργίας χρονοδιακόπτη και της πραγματικής ώρας.

Ρυθμίζει ή ακυρώνει τη λειτουργία 6

Σταματάει ή ξεκινάει την οριζόντια ρύθμιση ταλάντωσης της περσίδας και ρυθμίζει την επιθυμητή κατεύθυνση του ρεύματος αέρα επάνω/κάτω.

8. ΚΟΥΜΠΙ SLEEP (ΥΠΝΟΥ)

Χρησιμοποιείται για την επιλογή της λειτουργίας ύπνου διαδοχικά, ύπνος 1, ύπνος 2, ύπνος 3 ύπνος 4 και ύπνος απενεργοποιημένος.

Χρησιμοποιείται για την επιλογή ή την ακύρωση της λειτουργίας Around U.

10. ΚΟΥΜΠΙ TIMER ON/CLOCK (ΕΝΕΡΓΟΠ.

ΧΡΟΝΟΔΙΑΚΟΠΤΗ/ΡΟΛΟΓΙΟΥ) Για ρύθμιση της τρέχουσας ώρας. Χρησιμοποιείται για τη ρύθμιση ή ακύρωση της λειτουργίας ενεργοποίησης του χρονοδιακόπτη.

11. ΚΟΥΜΠΙ TIMER OFF (ΑΠΕΝΕΡΓΟΠ. ΧΡΟΝΟΔΙΑΚΟΠΤΗ)

Χρησιμοποιείται για τη ρύθμιση ή ακύρωση της λειτουργίας απενεργοποίησης του χρονοδιακόπτη.

Χρησιμοποιείτε για την έναρξη ή παύση της λειτουργίας ταχείας ψύξης ή θέρμανσης.

Χρησιμοποιείται για το άναμμα ή σβήσιμο του φωτός στην οθόνη της εσωτερικής μονάδας.

14. ΚΟΥΜΠΙ POWER SAVE (ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ)

Χρησιμοποιείται για έναρξη ή παύση της λειτουργίας εξοικονόμησης ενέργειας.

15. ΚΟΥΜΠΙ SUPER SILENT (ΕΞΑΙΡΕΤΙΚΑ ΑΘΟΡΥΒΗΣ

ΛΕΙΤΟΥΡΓΙΑΣ) Χρησιμοποιείται για την ενεργοποίηση ή απενεργοποίηση της εξαιρετικά αθόρυβης λειτουργίας για ένα χώρο χωρίς θόρυβο. Σύμβολα στην οθόνη του τηλεχειριστηρίου Ένδειξη ψύξης Ένδειξη λειτουργίας ύπνου 1 Αυτόματη ταχύτητα ανεμιστήραΈνδειξη JetΈνδειξη αφύγρανσης Ένδειξη λειτουργίας ύπνου 2 Ανεμιστήρας υψηλής ταχύτηταςΜετάδοση σήματοςΈνδειξη μόνο ανεμιστήρα Ένδειξη λειτουργίας ύπνου 3 Μέση ταχύτητα ανεμιστήρα ON OF F Εμφάνιση ώραςΈνδειξη θέρμανσης Ένδειξη λειτουργίας ύπνου 4 Χαμηλή ταχύτητα ανεμιστήραΟθόνη τρέχουσας ώραςΈνδειξη 6 Αίσθησης Ένδειξη Around U Ένδειξη εξαιρετικά αθόρυβης λειτουργίαςΟθόνη επιλεγμένης θερμοκρασίαςΈνδειξη εξοικονόμησης ενέργειας

Κατάσταση λειτουργίας Η προστατευτική διάταξη μπορεί να απενεργοποιηθεί και να σταματήσει τη συσκευή στις παρακάτω περιπτώσεις.

Εξωτερική θερμοκρασία πάνω από 24 °C Εξωτερική θερμοκρασία κάτω από -7 °C Θερμοκρασία χώρου πάνω από 27 °C

Εξωτερική θερμοκρασία πάνω από 43 °C Θερμοκρασία χώρου πάνω από 21 °C

Θερμοκρασία χώρου κάτω από 18 °C Αν το κλιματιστικό λειτουργεί με τη λειτουργία ΨΥΞΗ ή ΑΦΥΓΡΑΝΣΗ με την πόρτα ή το παράθυρο ανοιχτά για μεγάλο διάστημα, όταν η σχετική υγρασία ξεπερνά το 80%, ενδέχεται να στάξει υγρασία από την έξοδο. Χαρακτηριστικά προστατευτικής

Περιμένετε τουλάχιστον 3 λεπτά πριν την επανεκκίνηση της μονάδας μετά τη διακοπή της λειτουργίας ή την αλλαγή λειτουργίας ενώ βρίσκεται σε λειτουργία. Αφού συνδεθείτε στην παροχή ρεύματος και ενεργοποιήσετε αμέσως τη συσκευή, μπορεί να υπάρξει καθυστέρηση 20 δευτερολέπτων πριν αρχίσει να λειτουργεί. Αν έχει σταματήσει οποιαδήποτε λειτουργία, πατήστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/ ΣΒΗΣΤΟ) ξανά για επανεκκίνηση. Αν έχει ακυρωθεί,ο χρονοδιακόπτης πρέπει να ρυθμιστεί ξανά. Χαρακτηριστικά λειτουργίας ΨΥΞΗΣ Αντιπαγετική λειτουργία Όταν η θερμοκρασία του εσωτερικού εναλλάκτη θερμότητας πέσει στους 0° ή χαμηλότερα, ο συμπιεστής θα σταματήσει να λειτουργεί για να προστατευτεί η συσκευή. Χαρακτηριστικά λειτουργίας

Προθέρμανση Για να αποτραπεί η έξοδος κρύου αέρα, απαιτούνται 2-5 λεπτά για την προθέρμανση τις εσωτερική μονάδας κατά την έναρξη της λειτουργίας ΘΕΡΜΑΝΣΗΣ. Ο ανεμιστήρας της εσωτερικής μονάδας δεν θα λειτουργήσει κατά τη διάρκεια προθέρμανσης.

Στη λειτουργία ΘΕΡΜΑΝΣΗ η συσκευή θα αποψυχθεί (ξεπάγωμα) αυτόματα για να αυξηθεί η απόδοση. Αυτή η διαδικασία συνήθως διαρκεί 6-10 λεπτά. Κατά τη διαδικασία απόψυξης, ο ανεμιστήρας σταματάει να λειτουργεί και η ένδειξη λειτουργίας αναβοσβήνει. Μετά την ολοκλήρωση της απόψυξης, επιστρέφει αυτόματα στη λειτουργία ΘΕΡΜΑΝΣΗ.- 88 -

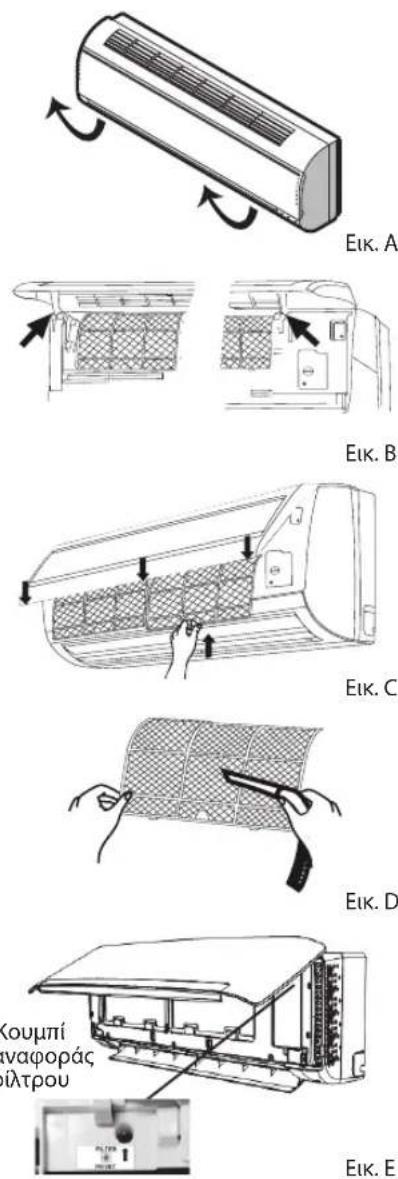

Καθαρίστε το μπροστινό καπάκι της εσωτερικής μονάδας

1. Αποσυνδέστε μονάδα από το ηλεκτρικό δίκτυο

Απενεργοποιήστε τη συσκευή πριν αποσυνδέσετε την παροχή ρεύματος.

2. Αφαιρέστε το μπροστινό καπάκι

Ανοίξτε το μπροστινό καπάκι όπως δείχνει το βέλος (Εικ. A). Τραβήξτε τις υποδοχές στην πλευρά του μπροστινού καπακιού με δύναμη για να αφαιρέσετε το μπροστινό καπάκι (Εικ. B).

3. Καθαρίστε το μπροστινό καπάκι

Σκουπίστε το με ένα μαλακό στεγνό πανί. Χρησιμοποιήστε χλιαρό νερό (κάτω των 40 °C) για να καθαρίσετε τη συσκευή αν είναι πολύ λερωμένη. Μετά τον καθαρισμό αφήστε το να στεγνώσει.

4. Τοποθετήστε και κλείστε το μπροστινό καπάκι

Τοποθετήστε και κλείστε το μπροστινό καπάκι πιέζοντας προς τα κάτω.

• Μην χρησιμοποιείτε ουσίες όπως βενζίνη ή σκόνη γυαλίσματος για να καθαρίσετε τη συσκευή.

• Μην πασπαλίζετε με νερό στην εσωτερική μονάδα Κίνδυνος! Ηλεκτροπληξία! Καθαρίστε το φίλτρο αέρος Πρέπει να καθαρίζετε το φίλτρο αέρος μετά από χρήση 200 ωρών. Καθαρίζετε το φίλτρο αέρος κάθε δύο εβδομάδες αν το κλιματιστικό λειτουργεί σε εξαιρετικά σκονισμένο περιβάλλον.

1. Αποσυνδέστε μονάδα από το ηλεκτρικό δίκτυο

Απενεργοποιήστε τη συσκευή πριν αποσυνδέσετε την παροχή ρεύματος.

2. Βγάλτε το φίλτρο αέρος (Εικ. C).

1. Ανοίξτε το μπροστινό καπάκι. 2. Πιέστε απαλά τη χειρολαβή του φίλτρου. 3.

Τραβήξτε έξω το φίλτρο.

3. Καθαρισμός του φίλτρου αέρος (Εικ. D)

Αν το φίλτρο είναι πολύ λερωμένο, καθαρίστε το με ένα διάλυμα χλιαρού νερού και ουδέτερο απορρυπαντικό. Μετά τον καθαρισμό αφήστε το να στεγνώσει.

4. Τοποθετήστε ξανά το φίλτρο, πιέστε το κουμπί επαναφοράς φίλτρου

(Εικ. E) στη δεξιά πλευρά χρησιμοποιώντας έναν κυλινδρικό πείρο και κλείστε το μπροστινό καπάκι.

• Για να αποφύγετε τον τραυματισμό, μην αγγίζετε τα πτερύγια της εσωτερικής μονάδας με τα δάκτυλά σας μετά την αφαίρεση του φίλτρου.

• Μην προσπαθείτε να καθαρίσετε το εσωτερικό του κλιματιστικού μόνοι σας.

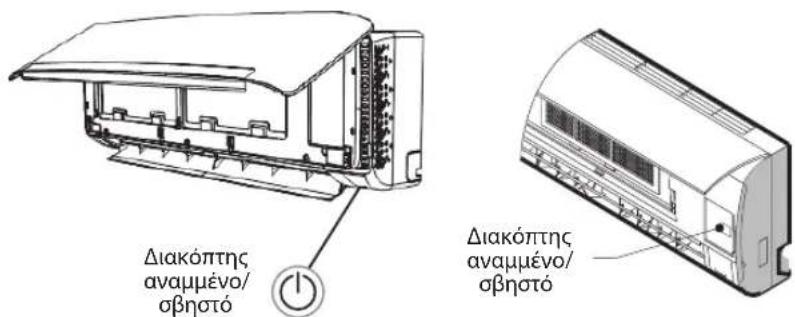

• Μην πλένετε το φίλτρο στο πλυντήριο. ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Σε περίπτωση έκτακτης ανάγκης ή όταν λείπει το τηλεχειριστήριο, μπορείτε να ελέγξετε τη μονάδα πιέζοντας το διακόπτη αναμμένο/ σβηστο που βρίσκεται στην εσωτερική μονάδα.

• Ενεργοποιήστε τη συσκευή: όταν η μονάδα είναι απενεργοποιημένη, πατήστε αυτό το κουμπί για να ξεκινήσει και να λειτουργήσει στη λειτουργία 6

• Απενεργοποιήστε τη συσκευή: όταν η συσκευή είναι ενεργοποιημένη, πατήστε αυτό το κουμπί, η μονάδα θα σταματήσει να λειτουργεί. Σημείωση: Μην πατάτε αυτό το κουμπί για μεγάλο διάστημα γιατί αυτό θα προκαλέσει δυσλειτουργία. Λειτουργία αυτόματης έναρξης λειτουργίας Εάν θέλετε να ρυθμίσετε την αυτόματη επανεκκίνηση, ενεργοποιήστε την παροχή ρεύματος, πατήστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ) της εσωτερικής μονάδας και κρατήστε το πατημένο για περισσότερο από 5 δευτερόλεπτα, η αυτόματη επανεκκίνηση έχει ρυθμιστεί με ήχο. Εάν η αυτόματη επανεκκίνηση έχει ρυθμιστεί, πατήστε το κουμπί ON/OFF (ΑΝΑΜΜΕΝΟ/ΣΒΗΣΤΟ) της εσωτερικής μονάδας και κρατήστε το πατημένο για περισσότερο από 5 δευτερόλεπτα, η αυτόματη επανεκκίνηση έχει ακυρώνεται με ήχο και το κλιματιστικό βρίσκεται σε λειτουργία αναμονής. Απόρριψη μπαταριών Για να προστατέψετε τους φυσικούς πόρους και να προωθήσετε την επαναχρησιμοποίηση των υλικών, διαχωρίστε τις μπαταρίες από άλλα είδη αποβλήτων και ανακυκλώστε τις μέσω του τοπικού συστήματος δωρεάν επιστροφής μπαταριών. Εικ. A Εικ. B

σβηστό- 89 - Οδηγίες εγκατάστασης Διάγραμμα εγκατάστασης Η απόσταση από τον τοίχο πρέπει να είναι μεγαλύτερη από 50 mm Εσωτερική μονάδα Εξωτερική μονάδα Η απόσταση από την οροφή πρέπει να είναι μεγαλύτερη από 200 mm Η απόσταση από το πάτωμα πρέπει να είναι μεγαλύτερη από 2500 mm Η απόσταση της εισόδου αέρα από τον τοίχο πρέπει να είναι μεγαλύτερη από 250 mm Η απόσταση της εισόδου αέρα από τον τοίχο πρέπει να είναι μεγαλύτερη από 250 mm Η απόσταση της εξόδου αέρα από τον τοίχο πρέπει να είναι μεγαλύτερη από 500 mm

250 mm Για λεπτομερείς πληροφορίες σχετικά με την εγκατάσταση, μεταβείτε στην ιστοσελίδα: docs.whirlpool.eu Η απόσταση από τον τοίχο πρέπει να είναι μεγαλύτερη από 50 mm ΣΗΜΕΙΩΣΗ: Το σχήμα είναι μόνο μια απλή παρουσίαση της μονάδας, μπορεί να μην ταιριάζει με την εξωτερική εμφάνιση του προϊόντος που αγοράσατε. Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με το εθνικό πρότυπο καλωδίωσης μόνο από αδειούχους

Όταν τοποθετείτε το καλώδιο διασύνδεσης, βεβαιωθείτε ότι τα χρώματα των καλωδίων και οι αριθμοί των ακροδεκτών της εξωτερικής μονάδας είναι ίδια με αυτά της εσωτερικής μονάδας. Προδιαγραφές καλωδίου

(Btu/h) Καλώδιο ρεύματος Καλώδιο σύνδεσης στο ρεύμα

X5- 90 - Αντιμετώπιση προβλημάτων Τα προβλήματα λειτουργίας οφείλονται συχνά σε μικρότερες αιτίες, πριν επικοινωνήσετε με το σέρβις, ελέγξτε και ανατρέξτε στον πίνακα που ακολουθεί. Μπορεί να εξοικονομήσετε χρόνο και ανώφελα έξοδα. Πρόβλημα Ανάλυση Δεν λειτουργεί

• Μήπως είναι η προστατευτική διάταξη ή μια καμένη η

• Περιμένετε 3 λεπτά και εκκινήστε ξανά, ενδέχεται η προστατευτική διάταξη να εμποδίζει τη μονάδα να λειτουργήσει.

• Μήπως οι μπαταρίες του τηλεχειριστηρίου έχουν χαμηλή

• Μήπως δεν έχει εισαχθεί σωστά το φις στην πρίζα; Δε βγαίνει ψυχρός ή ζεστός αέρας

• Μήπως είναι λερωμένο το φίλτρο αέρα;

• Μήπως είναι μπλοκαρισμένη η είσοδος και η έξοδος του κλιματιστικού;

• Έχει ρυθμιστεί σωστά η θερμοκρασία;

• Μήπως είναι ανοικτές οι πόρτες ή τα παράθυρα; Ανεπάρκεια του τηλεχειριστηρίου

• Μήπως υπάρχει ισχυρή παρεμβολή (λόγω υπερβολικής ηλεκτροστατικής εκκένωσης, ανωμαλίας τάσης της παροχής ρεύματος); Σημειώστε ότι η λειτουργία δεν θα είναι κανονική, σε αυτήν την περίπτωση αποσυνδέστε τη συσκευή από την παροχή ρεύματος και συνδέστε την ξανά μετά από 2-3 δευτερόλεπτα. Δεν λειτουργεί

• Απαιτείται καθυστέρηση 3 λεπτών όταν γίνεται αλλαγή τρόπου λειτουργίας ενώ η συσκευή βρίσκεται σε λειτουργία. Ιδιαίτερη μυρωδιά

• Αυτή η μυρωδιά μπορεί να προέρχεται από άλλη πηγή όπως από τα έπιπλα, τα τσιγάρα, κ.λπ. που απορροφάται στη μονάδα και εξέρχεται μαζί με τον αέρα. Ακούγεται ένας ήχος νερού που κυλάει

• Πρόκειται για συνηθισμένο φαινόμενο που προκαλείται από τη ροή του ψυκτικού στο κλιματιστικό.

• Ήχος απόψυξης στη λειτουργία θέρμανσης. Ήχος ραγίσματος

• Ο ήχος αυτός μπορεί να παράγεται από τη διαστολή ή τη συστολή του μπροστινού καπακιού λόγω αλλαγής της θερμοκρασίας. Από την έξοδο βγαίνει

• Υπάρχει ομίχλη στο δωμάτιο με χαμηλή θερμοκρασία; Φυσιολογικό φαινόμενο που οφείλεται στον εξερχόμενο ψυχρό αέρα από την εσωτερική μονάδα κατά τη διάρκεια της λειτουργίας ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ. Η ένδειξη λειτουργίας αναβοσβήνει αλλά ο ανεμιστήρας της εσωτερικής μονάδας

• Η μονάδα αλλάζει από τη λειτουργία θέρμανσης στην απόψυξη. Η φωτεινή ένδειξη θα σβήσει και θα επανέλθει η λειτουργία θέρμανσης. Σημείωση: Εάν τα προβλήματα εξακολουθούν να υπάρχουν, απενεργοποιήστε τη συσκευή, αποσυνδέστε την από την παροχή ρεύματος και επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο σέρβις της Whirlpool. Μην επιχειρήσετε να μετακινήσετε, να επισκευάσετε, να αποσυναρμολογήσετε ή να τροποποιήσετε μόνοι σας τη συσκευή.- 91 - ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ Πριν επικοινωνήσετε με το Κέντρο Εξυπηρέτησης

1. Προσπαθήστε να λύσετε μόνοι σας το πρόβλημα με

βάση τις περιγραφές στην ενότητα "Αντιμετώπιση προβλημάτων".

2. Σβήστε και ανάψτε ξανά τη συσκευή, για να

διαπιστώσετε εάν η βλάβη παραμένει. Αν μετά τη διεξαγωγή των παραπάνω ελέγχων, το σφάλμα παραμένει, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών.

• μια σύντομη περιγραφή της βλάβης,

• το ακριβές μοντέλο του κλιματιστικού,

• τον αριθμό υπηρεσίας (αυτός είναι ο αριθμός που βρίσκεται κάτω από τη λέξη Service στο αυτοκόλλητο που βρίσκεται στο πλευρικό ή στο κάτω μέρος της εσωτερικής μονάδας). Μπορείτε να βρείτε το τηλέφωνο του σέρβις και στο βιβλιαράκι εγγύησης.

• την πλήρη διεύθυνσή σας

• Να αποστραγγίζετε πάντα το νερό πριν ανοίξετε την

Αν έχει γίνει εργασία επισκευής, επικοινωνήστε με το Κέντρο Εξυπηρέτησης Πελατών (Εξασφαλίζεται η χρήση γνήσιων ανταλλακτικών και η επιμελής επισκευή). θα πρέπει να παρουσιάσετε το αρχικό τιμολόγιο. Η μη τήρηση των οδηγιών αυτών μπορεί να επηρεάσει την ασφάλεια και την ποιότητα του

Σημείωση: αν θέλετε το πλήρες εγχειρίδιο για τη συσκευή σας, μπορείτε να το κατεβάσετε από την ιστοσελίδα μέσω του παρακάτω συνδέσμου: docs.whirlpool.eu χρησιμοποιώντας τον κωδικό QR- 92 -
