MANUALE UTENTE FM12IDUWA2 WHIRLPOOL

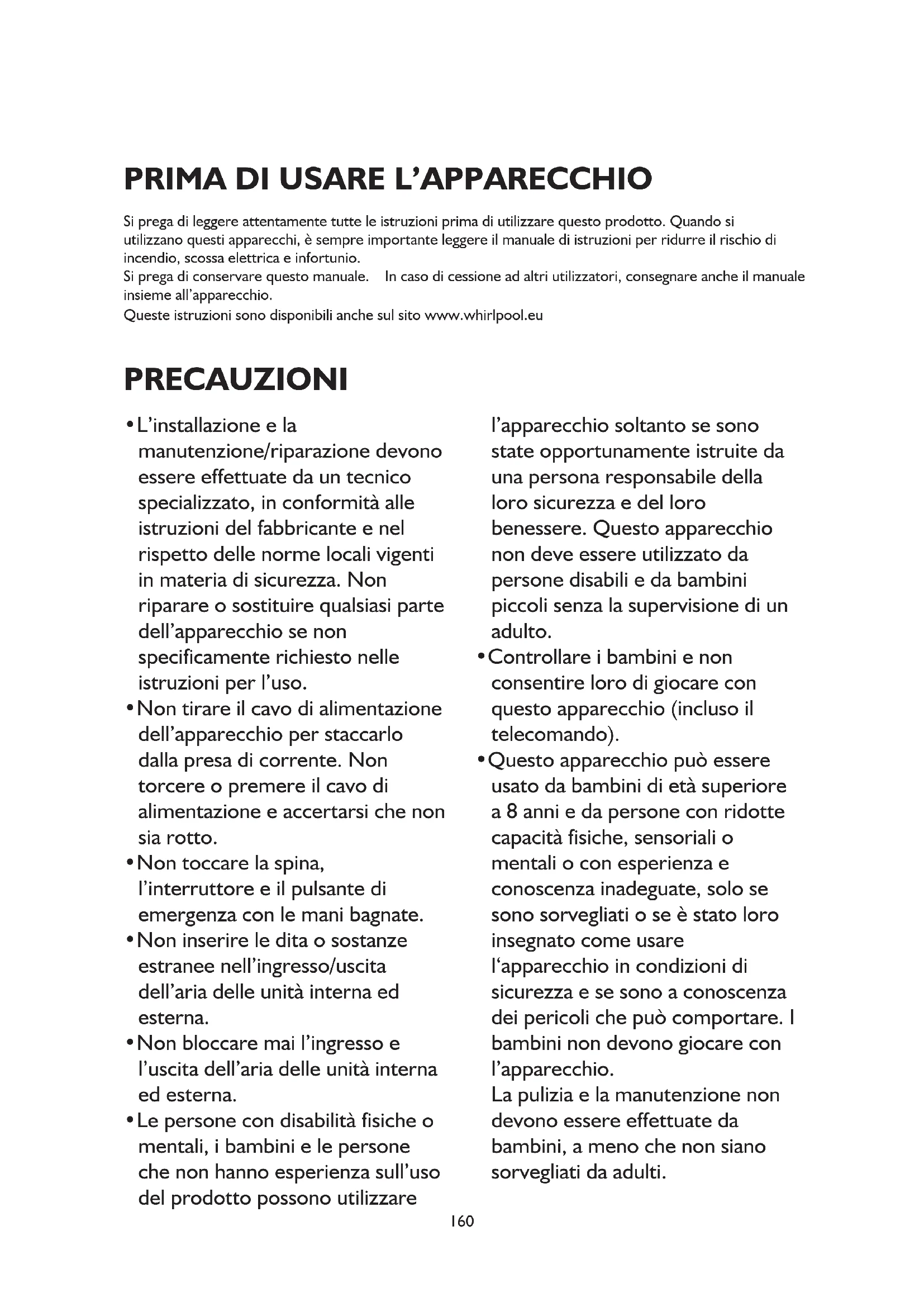

Si prega di leggere attentamente tutte le istruzioni prima di utilizzare questo prodotto. Quando si utilizzano questi apparecchi, è sempre importante leggere il manuale di istruzioni per ridurre il rischio di incendio, scossa elettrica e infortunio. Si prega di conservare questo manuale. In caso di cessione ad altri utilizzatori, consegnare anche il manuale insieme all’apparecchio. Queste istruzioni sono disponibili anche sul sito www.whirlpool.eu PRECAUZIONI

• L’installazione e la manutenzione/riparazione devono essere effettuate da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specificamente richiesto nelle istruzioni per l’uso.

• Non tirare il cavo di alimentazione dell’apparecchio per staccarlo dalla presa di corrente. Non torcere o premere il cavo di alimentazione e accertarsi che non sia rotto.

• Non toccare la spina, l’interruttore e il pulsante di emergenza con le mani bagnate.

• Non inserire le dita o sostanze estranee nell’ingresso/uscita dell’aria delle unità interna ed esterna.

• Non bloccare mai l’ingresso e l’uscita dell’aria delle unità interna ed esterna.

• Le persone con disabilità fisiche o mentali, i bambini e le persone che non hanno esperienza sull’uso del prodotto possono utilizzare l’apparecchio soltanto se sono state opportunamente istruite da una persona responsabile della loro sicurezza e del loro benessere. Questo apparecchio non deve essere utilizzato da persone disabili e da bambini piccoli senza la supervisione di un adulto.

• Controllare i bambini e non consentire loro di giocare con questo apparecchio (incluso il telecomando).

• Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l‘apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti.161

• Questo apparecchio è costituito da materiale riciclabile o riutilizzabile. Lo smaltimento deve essere effettuato in conformità alle norme locali sullo smaltimento dei rifiuti. Prima della rottamazione, tagliare il cavo di alimentazione in modo che l’apparecchio non possa essere riutilizzato.

• Per ulteriori informazioni sul trattamento e riciclaggio di questo apparecchio, contattare l’azienda locale che si occupa della raccolta differenziata dei rifiuti o il negozio presso il quale è stato acquistato il prodotto.

• Il materiale d’imballaggio è riciclabile al 100%, come indicato dal simbolo . Le diverse parti dell’imballaggio non devono quindi essere disperse nell’ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

SMALTIMENTO DELL’APPARECCHIO

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

• Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

• Il simbolo sul prodotto o sui documenti che lo accompagnano indica che l’apparecchio non deve essere trattato come un rifiuto domestico, ma deve invece essere consegnato presso il punto di raccolta predisposto per il riciclaggio delle apparecchiature elettriche ed elettroniche.

DEL CLIMATIZZATORE Seguire rigorosamente le istruzioni seguenti:

• Un’esposizione lunga e diretta all’aria fredda potrebbe essere dannosa per la salute. Si consiglia di regolare le alette di ventilazione per evitare l’aria fredda diretta e per deviarne il flusso all’interno del locale.

• In caso di anomalie di funzionamento, spegnere l’apparecchio premendo il pulsante ON/OFF sul telecomando e scollegare la spina dalla presa di corrente.

• Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l’interruttore di alimentazione o estraendo la spina.

• Non accendere o spegnere il climatizzatore troppo frequentemente perché potrebbe danneggiare l’apparecchio.

• Non collocare oggetti sull’unità esterna.

• Scollegare l’alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini.

• Questo apparecchio contiene gas serra fluorurati trattati nel protocollo di Kyoto, il gas refrigerante è contenuto in un sistema sigillato ermeticamente. (R410a, GWP 2088) Modello 20K 24K 36K Peso del gas (kg) 1.4 2.2 2.6 CO2 equivalente (Ton)

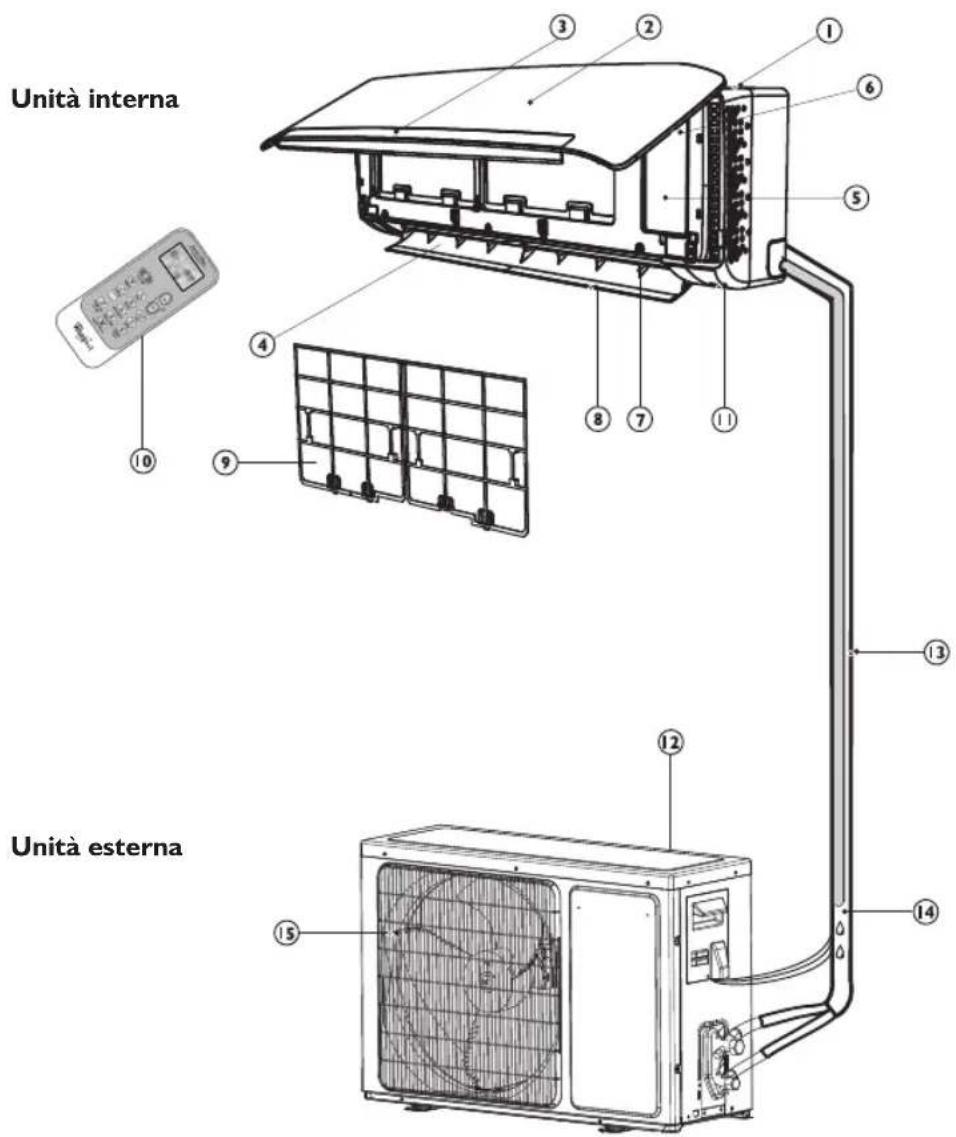

Le immagini nelle istruzioni per l’uso si basano sull’aspetto esterno dei modelli standard, forma e design variano a seconda dei modelli. DESCRIZIONE PRODOTTO Unità interna

5. Scatola elettrica

6. Pulsante di reset del filtro

7. Alette di regolazione verticale

8. Alette di regolazione orizzontale

13. Tubi e cavo di alimentazione

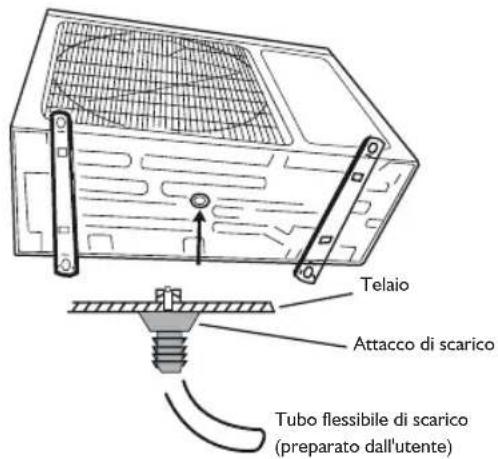

14. Tubo flessibile di scarico

Nota: durante il RAFFREDDAMENTO o la DEUMIDIFICAZIONE sgocciola acqua di con- densa.

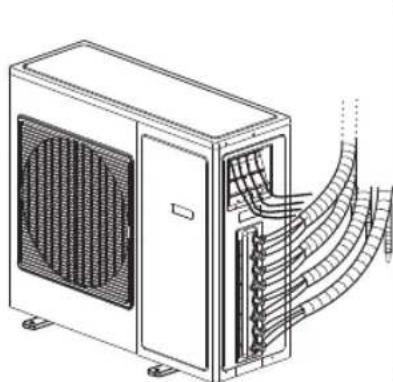

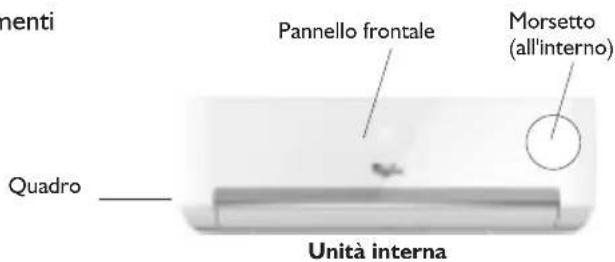

Unità interna Unità esterna163

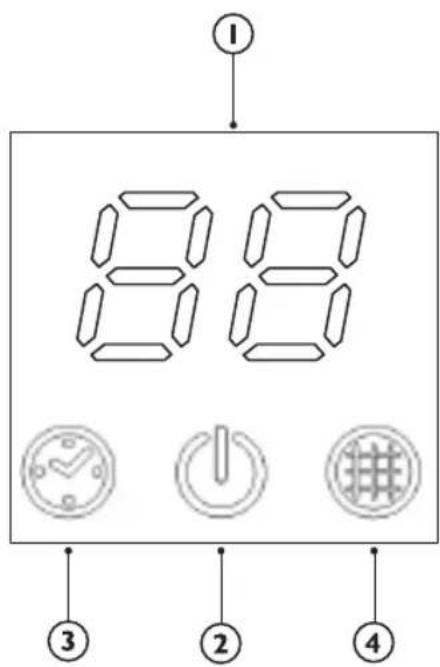

Indicatore temperatura (1) Mostra la temperatura impostata. Quando è necessario pulire il filtro, compare l’indicazione “FC”. Spia di funzionamento (2) Si accende durante il funzionamento. Lampeggia durante lo sbrinamento dell’unità esterna. Spia del timer (3) Si accende durante l’arco di tempo impostato. Si spegne quando termina il funzionamento del timer. Spia di controllo del filtro (4) Lampeggia quando è necessario pulire il filtro. La spia di controllo del filtro lampeggia dopo 200 ore di funzionamento per segnalare la necessità di pulire il filtro. Dopo la pulizia del filtro, premere il pulsante di reset del filtro sull’unità interna dietro il pannello frontale per interrompere il lampeggio della spia.164

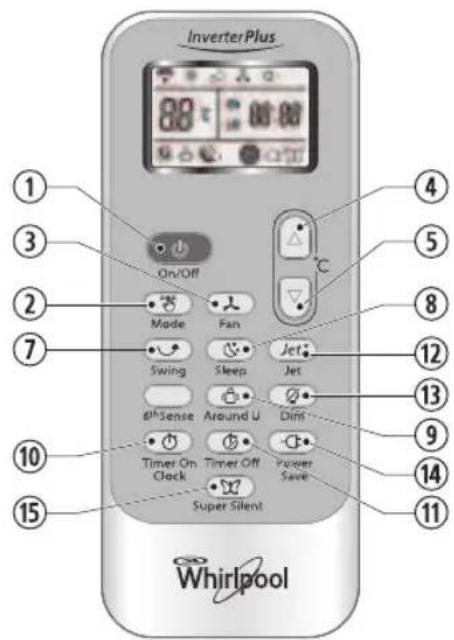

Avvia e/o arresta l'apparecchio.

2. PULSANTE MODALITÀ

Utilizzato per selezionare la modalità di funzionamento.

3. PULSANTE FAN (Ventola)

Imposta la velocità della ventola in sequenza su automatico, alto, medio, basso.

4-5.PULSANTE TEMPERATURA

Consentono di impostare la temperatura ambiente. Per l'impostazione del tempo in modalità timer e dell'orologio.

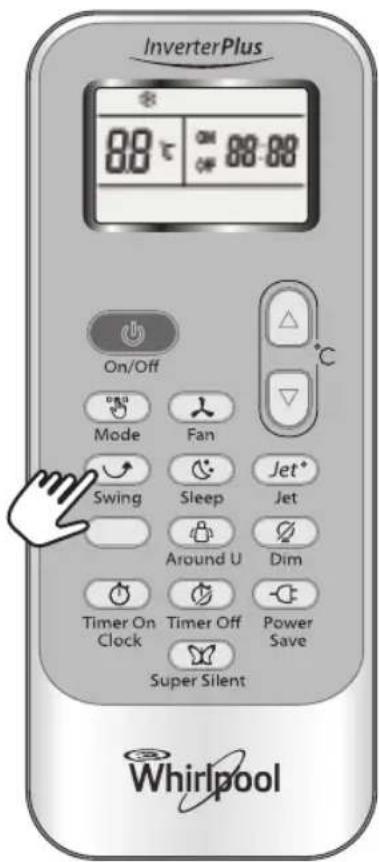

7. PULSANTE SWING (Oscillazione)

Imposta o annulla il funzionamento in modalità Sleep Mode.

Imposta o annulla il funzionamento in modalità Sleep Mode.

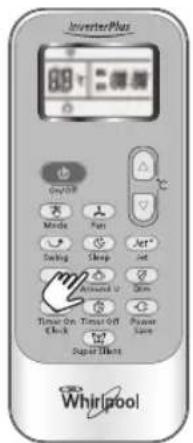

9. PULSANTE "AROUND U" (Attorno a te)

Quando si preme questo pulsante il telecomando trasmette ogni 10 minuti all'unità interna il segnale della temperatura ambiente effettiva ad esso circostante. Si raccomanda pertanto di tenere il telecomando in un luogo in cui possa trasmettere correttamente il segnale all'unità interna. Premere una volta per impostare e premere di nuovo per annullare.

10. PULSANTE TIMER ON/OROLOGIO

Consente di impostare l'ora. Consente di impostare o annullare l'accensione automatica dell'apparecchio.

11 PULSANTE TIMER OFF

Consente di impostare o annullare lo spegnimento automatico dell'apparecchio.

Utilizzato per attivare o arrestare le modalità Raffreddamento rapido.

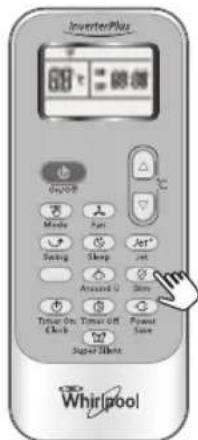

Utilizzato per accendere o spegnere la luce del display dell'unità interna.

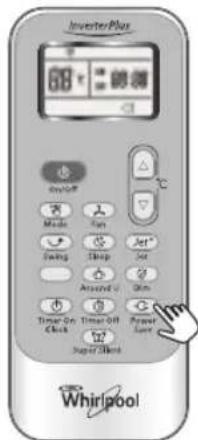

14. PULSANTE POWER SAVE (Risparmio

energetico) Utilizzato per attivare o disattivare le modalità di risparmio energetico.

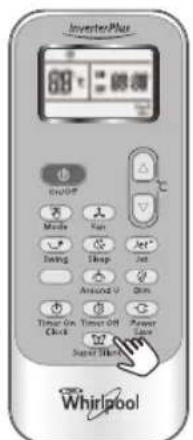

15. PULSANTE SUPER SILENT (Massimo

silenzio) Utilizzato per attivare o disattivare le modalità di massimo silenzio. Questa funzione è disponibile solo su alcuni modelli. Nei modelli senza questa funzione questo pulsante non è presente sul telecomando.

SIMBOLI SPIE SUL DISPLAY DEL TELECOMANDO

Spia raffreddamento Spia deumidificazione Spia solo ventilatore Spia riscaldamento Velocità ventilatore automatica Velocità ventilatore elevata Velocità ventilatore media Velocità ventilatore bassa Spia Super Silent Spia SLEEP 1 (il numero di spie dipende dal modello) Spia SLEEP 2 (il numero di spie dipende dal modello) Spia SLEEP 3 (il numero di spie dipende dal modello) Spia SLEEP 4 (il numero di spie dipende dal modello) Spia AROUND U Spia Jet Trasmissione segnale Display impostazione timer Display ora corrente Display temperatura impostata Spia Power save OONN

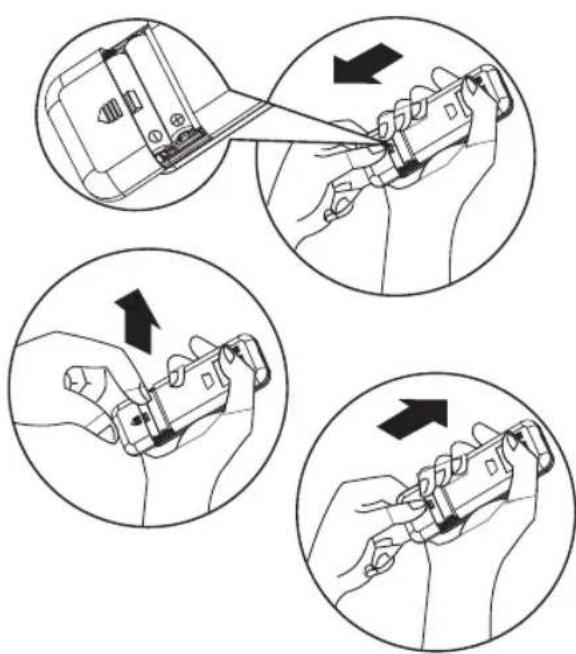

1. Aiutandosi con qualcosa di appuntito, premere

leggermente sul coperchio della batteria e spingerlo in direzione della freccia per rimuoverlo, come illustrato.

2. Inserire 2 batterie AAA (1,5 V) nel vano.

Assicurarsi che la polarità "+" e "-" sia posizionata correttamente.

3. Chiudere il coperchio batteria del telecomando.

Rimozione delle batterie Estrarre il coperchio del vano batterie nella direzione della freccia. Premere leggermente con le dita sul polo positivo, quindi estrarre le batterie dal vano batterie. Queste operazioni devono essere eseguite esclusivamente da adulti. Non permettere ai bambini di rimuovere le batterie dal telecomando per evitare il rischio di ingerimento. Smaltimento delle batterie Le batterie non devono essere trattate come un normale rifiuto domestico, ma devono essere consegnate presso un idoneo punto di raccolta. Precauzioni

• Nel sostituire le batterie, non utilizzare batterie nuove insieme a batterie usate, o diversi tipi di batterie, che potrebbero causare malfunzionamenti.

• Se non si prevede di usare il telecomando per un certo periodo di tempo, estrarre le batterie per impedire la perdita di acido all'interno del telecomando.

• Usare il telecomando nell'ambito della sua portata. Tenere il telecomando ad almeno 1 metro di distanza da televisori o apparecchi audio.

• Se il telecomando non funziona, estrarre le batterie e reinstallarle dopo circa 30 secondi. Se il problema persiste, installare batterie nuove.

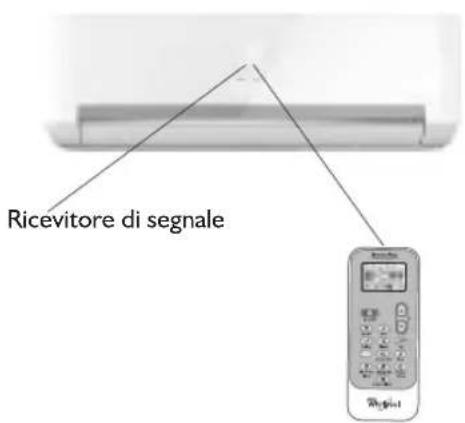

• Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale sull'unità interna, per assicurare la sensibilità di ricezione.

• Per inviare un messaggio dal telecomando, il simbolo lampeggia per 1 secondo. Al ricevimento del messaggio, l'apparecchio emette una segnalazione acustica.

• Il telecomando azionerà il climatizzatore a una distanza massima di 7 m.

• Ogni volta che vengono sostituite le batterie nel telecomando, lo stesso è preimpostato in modalità Pompa di calore. Ricevitore di segnale

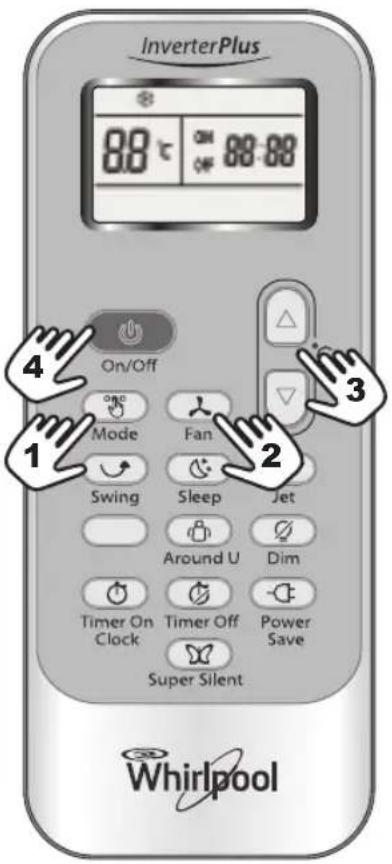

DESCRIZIONE DELLE MODALITÀ

DI FUNZIONAMENTO Modalità di funzionamento:

1. Selezione modalità

Ogni volta che si preme il pulsante MODE cambia la modalità di funzionamento, nella sequenza: RAFFREDDAMENTO → DEUMIDIFICAZIONE →

La modalità Riscaldamento non è disponibile nei climatizzatori con solo la funzione di raffreddamento.

2. Modalità FAN (Ventilatore)

Ogni volta che si preme il pulsante FAN, la velocità del ventilatore cambia in quest'ordine: Auto → Alta → Media → Bassa

In modalità "SOLO VENTILATORE", sono disponibili solo le velocità "Alta", "Media" e "Bassa". In modalità "DEUMIDIFICAZIONE", la velocità del ventilatore è impostata automaticamente su "Auto" e in questo caso il pulsante "FAN" non è attivo.

3. Impostazione temperatura

Premere una volta questo pulsante per aumentare la temperatura di 1°C Premere una volta questo pulsante per diminuire la temperatura di 1°C *Nota: La modalità Riscaldamento NON è disponibile nei modelli con solo la funzione di raffreddamento.

Premere il pulsante , quando l'apparecchio riceve il segnale, si accende la spia FUNZIONAMENTO sull'unità interna. Durante i cambiamenti di modalità, attendere alcuni secondi e ripetere l'operazione se l'unità non risponde subito. Quando si seleziona il funzionamento in modalità Riscaldamento, il flusso d'aria inizia dopo 2-5 minuti. Gamma di temperature impostabili *RISCALDAMENTO, RAFFREDDAMENTO 18°C~32°C

DEUMIDIFICAZIONE +/-7°C

SOLO VENTILATORE non impostabile

CONTROLLO DELLA DIREZIONE

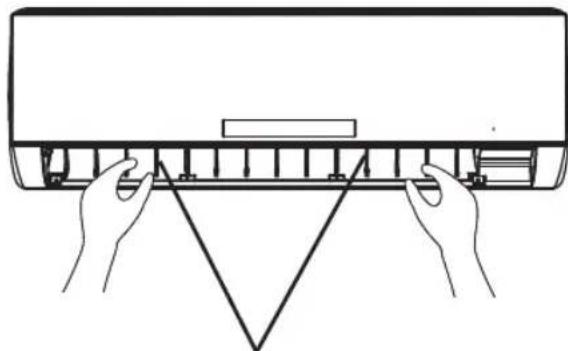

5. Regolazione del flusso dell'aria

Il flusso dell'aria verticale viene regolato automaticamente ad una certa angolazione in funzione della modalità di funzionamento dopo l'accensione dell'apparecchio. La direzione del flusso dell'aria può essere regolata secondo le proprie esigenze premendo il pulsante "SWING" del telecomando.

• La modalità riscaldamento è disponibile solo per i modelli a pompa di calore. Regolazione del flusso d'aria verticale (con il telecomando) Utilizzare il telecomando per regolare le angolazioni del flusso dell'aria. Flusso dell'aria dall'uscita oscillante Premendo una volta il pulsante "SWING", le alette deflettrici per l'orientamento dell'aria in verticale si alzeranno e si abbasseranno automaticamente. Flusso dell'aria desiderato Premere nuovamente il pulsante "SWING" quando le alette deflettrici si inclinano all'angolazione desiderata. Regolazione del flusso d'aria orizzontale (manuale) Ruotare i cursori di regolazione delle alette deflettrici per l'orientamento in orizzontale dell'aria in uscita per cambiare l'angolazione del flusso dell'aria, come illustrato. Nota: L'unità illustrata può essere diversa dal climatizzatore da voi acquistato. A - Non ruotare manualmente le alette deflettrici per l'orientamento dell'aria in verticale, perché ciò potrebbe provocare un cattivo funzionamento. Se questo avviene, spegnere innanzitutto l'apparecchio, scollegarlo e ricollegarlo all'alimentazione. B - Si consiglia di non tenere le alette deflettrici per l'orientamento dell'aria in verticale rivolte verso il basso per lungo tempo nelle modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE per evitare il gocciolamento di acqua di condensa. Modalità di funzionamento Direzione del flusso d'aria RAFFREDDAMENTO, DEUMIDIFICAZIONE direzione orizzontale

• RISCALDAMENTO, SOLO VENTILATORE verso il basso Astine di regolazione delle alette deflettrici per l'orientamento dell'aria in orizzontale168 Funzione OROLOGIO Per impostare l'ora premere il pulsante TIMER ON/CLOCK (Orologio), poi i pulsanti e per impostare l'orario corretto, premere di nuovo il pulsante TIMER ON/CLOCK e l'ora è impostata. Modalità SLEEP (Riposo) La modalità SLEEP può essere impostata nella modalità RAFFREDDAMENTO, RISCALDAMENTO o DEUMIDIFICAZIONE. Questa funzione offre un ambiente più confortevole per dormire. L’apparecchio si spegne automaticamente dopo 8 ore di funzionamento. Il ventilatore si imposta automaticamente su bassa velocità. Ogni volta che si preme il pulsante SLEEP, la modalità di funzionamento cambia in quest’ordine:

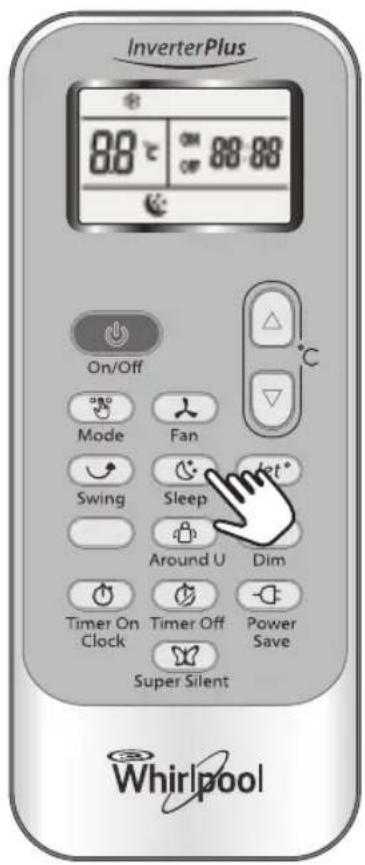

SLEEP per adulti (modalità 1) La temperatura impostata aumenta di 2 °C max. se l’apparecchio viene lasciato funzionare in modalità Raffreddamento costantemente per 2 ore, poi si mantiene costante. La temperatura impostata diminuisce di 2 °C max. se l’apparecchio viene lasciato funzionare in modalità Riscaldamento costantemente per 2 ore, poi si mantiene costante. SLEEP per anziani (modalità 2): La temperatura impostata aumenta di 2 °C se l’apparecchio viene lasciato funzionare in modalità Raffreddamento costantemente per 2 ore, diminuisce di 1 °C dopo 6 ore, poi diminuisce di 1 °C dopo 7 ore. La temperatura impostata diminuisce di 2 °C se l’apparecchio viene lasciato funzionare in modalità Riscaldamento costantemente per 2 ore, aumenta di 1 °C dopo 6 ore, poi aumenta di 1 °C dopo 7 ore. SLEEP per ragazzi/teenager (modalità 3): La temperatura impostata aumenta di 1 °C se l’apparecchio viene lasciato funzionare in modalità Raffreddamento per 1 ora, aumenta di 2 °C dopo 2 ore, poi diminuisce di 2 °C dopo 6 ore, infine diminuisce di 1 °C dopo 7 ore. La temperatura impostata diminuisce di 2 °C se l’apparecchio viene lasciato funzionare in modalità Riscaldamento per 1 ora, diminuisce di 2 °C dopo 2 ore, poi aumenta di 2 °C dopo 6 ore, infine aumenta di 2 °C dopo 7 ore. SLEEP per bambini (modalità 4): La temperatura impostata si mantiene costante. Nota: La modalità Riscaldamento NON è disponibile nei climatizzatori con solo la funzione di raffreddamento.

DESCRIZIONI DELLE MODALITÀ

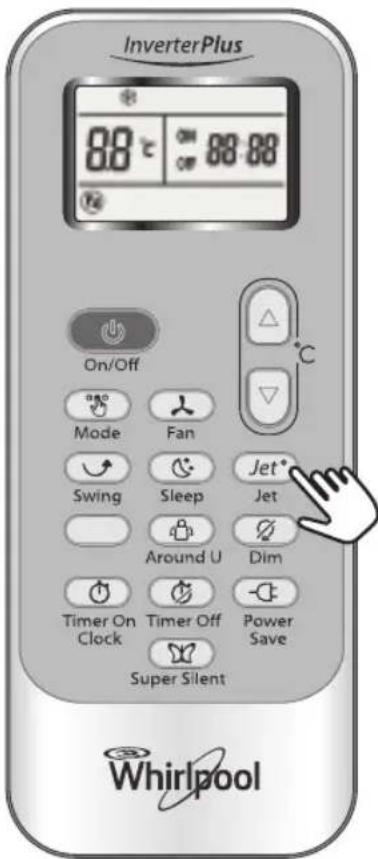

• La modalità JET viene usata per avviare o arrestare il raffreddamento o riscaldamento rapido. Quando è attivo il raffreddamento rapido, il ventilatore funziona ad alta velocità e porta automaticamente la temperatura a 18 °C. Quando è attivo il raffreddamento rapido, il ventilatore funziona a velocità automatica e porta automaticamente la temperatura a 32 °C.

• In modalità JET si può impostare sia la direzione del flusso di aria che il timer. Per uscire dalla modalità JET premere uno qualsiasi dei pulsanti JET, MODE, FAN, ON/OFF o IMPOSTAZIONE TEMPERATURA e il display torna alla modalità originaria. Nota:

• I pulsanti SLEEP e 6th Sense non sono disponibili in modalità JET.

• L'apparecchio continua a funzionare in modalità JET se non si esce da questa modalità premendo uno qualsiasi dei pulsanti indicati.170 Funzionamento del timer È conveniente impostare l'accensione automatica dell'apparecchio a un determinato orario premendo il pulsante TIMER ON/CLOCK per avere una temperatura ambiente gradevole quando si rientra a casa. Si può anche disattivare il timer premendo il pulsante TIMER OFF per garantirsi un buon sonno durante la notte. Come impostare l'accensione automatica dell'apparecchio Premendo il pulsante TIMER ON/CLOCK si può programmare il timer affinché l'apparecchio si accenda automaticamente all'ora desiderata.

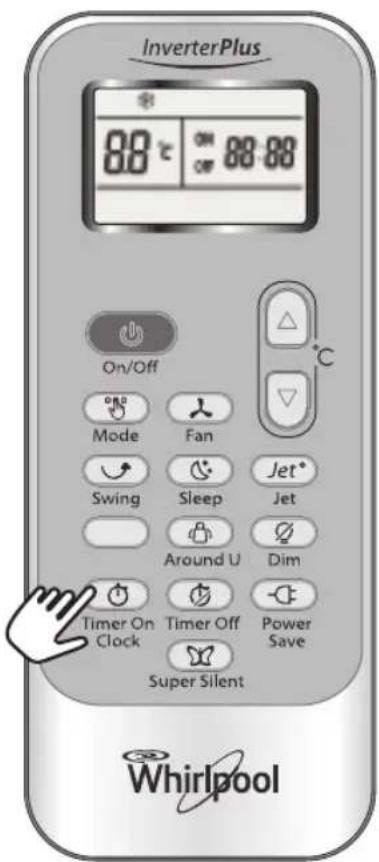

I) Premere il pulsante TIMER ON/CLOCK e

tenerlo premuto per 3 secondi; quando sul display LCD lampeggia "ON 12:00" premere il pulsante o per selezionare l'orario in cui si desidera che l'apparecchio si accenda. Premere una volta il pulsante o per aumentare o diminuire l'impostazione dell'ora di 1 minuto. Tenere premuto per 5 secondi il pulsante o per aumentare o diminuire l'impostazione dell'ora di 10 minuti. Tenere premuto più a lungo il pulsante o per aumentare o diminuire l'ora di 1 ora. Nota: se non si inizia a impostare l'ora entro 10 secondi dopo aver premuto il pulsante TIMER ON/CLOCK, il telecomando esce automaticamente dalla modalità TIMER ON.

II) Quando sul display LCD viene visualizzato

l'orario desiderato, premere il pulsante TIMER ON/CLOCK per confermarlo. L'apparecchio emette un "bip". "ON" smette di lampeggiare. Sull'unità interna si accende la spia TIMER.

III) Trascorsi 5 secondi dall'impostazione

dell'accensione automatica dell'apparecchio, il display LCD del telecomando visualizza l'orologio. Come annullare l'accensione automatica dell'apparecchio Premere nuovamente il pulsante TIMER ON/CLOCK, l'apparecchio emette un "bip" e la spia si spegne; la modalità di accensione automatica (TIMER ON) è stata annullata. Nota: Analogamente alla programmazione dell'accensione con il timer, è possibile utilizzare il pulsante TIMER OFF per programmare lo spegnimento automatico del climatizzatore all'ora desiderata. OONN Aumento DiminuzioneFunzione "Around U" Quando si preme questo pulsante, viene visualizzato , il telecomando trasmette all'unità interna la temperatura ambiente effettiva attorno ad esso e l'apparecchio funziona in base a questa temperatura per assicurare una sensazione di maggior comfort. Si raccomanda pertanto di tenere il telecomando in un luogo in cui possa trasmettere correttamente il segnale all'unità interna. Premere una volta per impostare e premere di nuovo per annullare. Funzione DIM Premere questo pulsante per accendere o spegnere la luce del display nel pannello comandi dell'unità interna. Funzione POWER SAVE La modalità POWER SAVE è disponibile con l'apparecchio impostato in modalità RAFFREDDAMENTO, RISCALDAMENTO, DEUMIDIFICAZIONE e SOLO VENTILATORE. Quando si preme questo pulsante, sul telecomando viene visualizzato il simbolo will display on remote control. Funzione POWER SAVE in modalità RAFFREDDAMENTO, RISCALDAMENTO e DEUMIDIFICAZIONE, l'apparecchio regola la temperatura a 25 °C con ventilatore a bassa velocità. Funzione POWER SAVE in modalità SOLO VENTILATORE: l'apparecchio regola il ventilatore a bassa velocità. Cambiare modalità o premere di nuovo il pulsante Power Save (Risparmio energetico) per annullare questa funzione. Nota: la velocità e la temperatura del ventilatore non possono essere modificate in questa modalità. Funzione SUPER SILENT Premendo il pulsante per far funzionare l'unità a basso livello di rumorosità, permettendovi di godere di ambienti tranquilli e gradevoli. viene visualizzato sul telecomando. Nota: Per disattivare la funzione Super silent premere il pulsante MODE oppure premere nuovamente il pulsante SUPER SILENT. Questa funzione può non essere disponibile su taluni modelli.

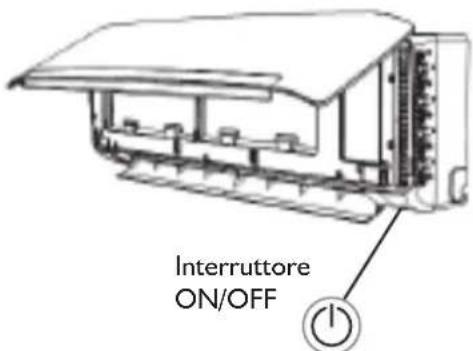

FUNZIONAMENTO D'EMERGENZA In condizioni d'emergenza o quando manca il telecomando, si può controllare l'apparecchio premendo l'interruttore ON/OFF sull'unità interna.

• Accensione dell'apparecchio: quando il climatizzatore è spento, premere questo pulsante, il climatizzatore si accende e funziona in modalità 6th SENSE.

• Spegnimento dell'apparecchio: quando il climatizzatore è acceso, premere questo pulsante, il climatizzatore si spegne. PROTEZIONE Condizione di funzionamento Il dispositivo di protezione può intervenire ed arrestare l'apparecchio nei casi elencati di seguito. *Nei modelli idonei per clima tropicale (T3) il punto di temperatura è 52°C anziché 43°C. Se il climatizzatore funziona in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE con porte o finestre aperte per lungo tempo in condizioni di umidità relativa superiore all'80% della condensa potrebbe gocciolare dal foro di uscita dell'aria. Inquinamento acustico

• Installare l'apparecchio in una posizione che possa supportare il suo peso in modo che possa funzionare più silenziosamente.

• Installare l'unità esterna in una posizione in cui l'aria emessa e il rumore di funzionamento non disturbino i vicini.

• Non collocare ostacoli davanti all'uscita dell'aria dell'unità esterna altrimenti aumenta il livello di rumorosità. Caratteristiche del dispositivo di protezione Attendere almeno 3 minuti prima di riavviare l'unità dopo l'arresto del funzionamento o il cambiamento di modalità durante il funzionamento. Quando si collega l'apparecchio all'alimentazione elettrica e lo ai accende immediatamente, può esservi un ritardo di 20 secondi prima che l'apparecchio inizi a funzionare. Se l'apparecchio smette di funzionare, premere di nuovo il pulsante ON/OFF per riavviarlo. Il timer deve essere reimpostato se è stato annullato. Caratteristiche della modalità RAFFREDDAMENTO Protezione anticongelamento Quando la temperatura dello scambiatore di calore interno si abbassa a 0° o al di sotto dello 0°, il compressore arresta il funzionamento per proteggere l'apparecchio. Caratteristiche della modalità RISCALDAMENTO Preriscaldamento Per evitare l'emissione di aria fredda, sono necessari 2-5 minuti per preriscaldare l'unità interna prima che l'apparecchio inizi a funzionare in modalità RISCALDAMENTO. Il ventilatore dell'unità interna non funziona durante il preriscaldamento. Sbrinamento Quando l'apparecchio è attivato in modalità RISCALDAMENTO effettua uno sbrinamento automatico per aumentare l'efficienza. Questa procedura generalmente dura 6-10 minuti. Durante lo sbrinamento, il ventilatore si ferma e la spia di funzionamento lampeggia. Al termine dello sbrinamento, l'apparecchio torna automaticamente in modalità RISCALDAMENTO. Interferenza di modalità Dal momento che tutte le unità interne utilizzano una sola unità esterna, quest'ultima può funzionare soltanto in una modalità (raffreddamento o riscaldamento). Di conseguenza, quando si imposta una modalità diversa da quella in cui sta funzionando l'unità esterna, si verifica un'interferenza di modalità. Di seguito è riportato un prospetto dell'interferenza di modalità. raffreddamento deumidificazione riscaldamento ventilatoreraffreddamento v v x vdeumidificazione v v x vriscaldamentox x v xventilatorev v x v x: interferenza modalità - v: normale L'unità esterna funziona sempre nella modalità della prima unità interna che si è accesa. Quando la modalità di impostazione dell'unità successiva interferisce, vengono emessi tre segnali sonori e l'unità interna che interferisce con le unità che funzionano in modalità normale, si spegne automaticamente. Riscaldamento La temperatura dell'aria esterna è maggiore di 24 °C La temperatura dell'aria esterna è minore di -10 °C La temperatura ambiente è maggiore di 27 °C Raffreddamento La temperatura dell'aria esterna è maggiore di *43 °C La temperatura ambiente è minore di 21 °C Deumidificazione La temperatura ambiente è minore di 18 °C Interruttore ON/OFFMANUTENZIONE

1. Staccare la spina di alimentazione

Spegnere l’apparecchio prima di scollegarlo dall’alimentazione.

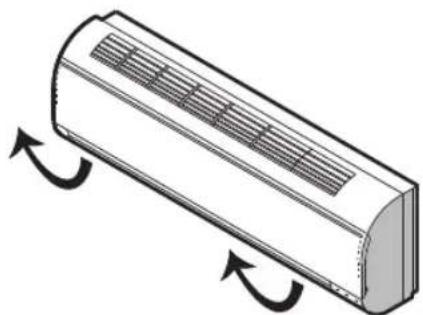

2. Rimuovere il pannello frontale

Aprire il pannello frontale sollevandolo nel senso indicato dalla freccia (fig. A). Fare presa con forza sulle scanalature ai lati del pannello per rimuoverlo (fig. B).

3. Pulire il pannello frontale

Strofinarlo con un panno morbido e asciutto. Se è molto sporco, pulirlo usando acqua tiepida (meno di 40 °C). Dopo averlo pulito, lasciarlo asciugare.

4. Rimontare e chiudere il pannello frontale

Rimontare e chiudere il pannello frontale spingendolo verso il basso. Nota:

• Non usare sostanze come benzina o polvere lucidante per pulire l’apparecchio.

• Non spruzzare acqua sull’unità interna. Pericoloso! Scossa elettrica! Pulire il filtro dell’aria Dopo circa 200 ore di funzionamento, il filtro dell’aria deve essere pulito. Pulirlo ogni due settimane se il climatizzatore funziona in un ambiente molto polveroso.

1. Staccare la spina di alimentazione

Spegnere l’apparecchio prima di scollegarlo dall’alimentazione.

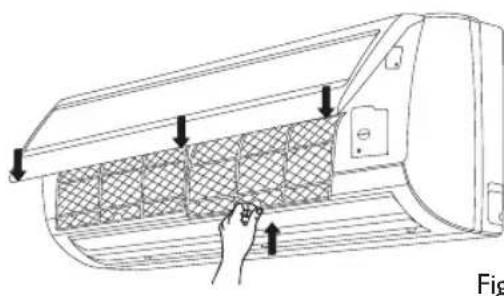

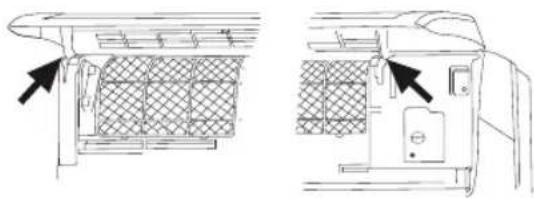

2. Estrarre il filtro dell’aria (fig. C).

1. Aprire il pannello frontale.

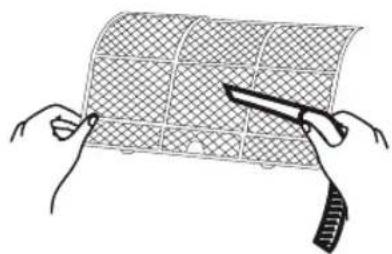

Se il filtro è molto sporco, pulirlo con una soluzione di acqua tiepida e detergente neutro. Dopo averlo pulito, lasciarlo asciugare.

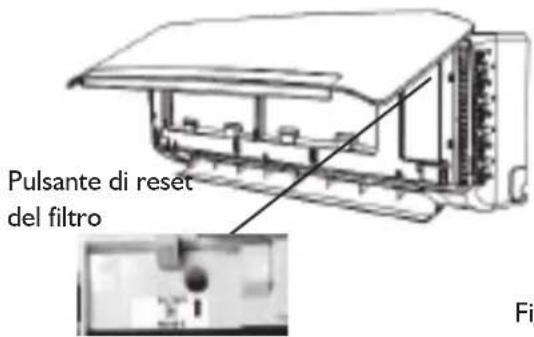

4. Rimontare il filtro, premere il pulsante di

reset del filtro (fig. E) sul lato destro usando un perno cilindrico e chiudere il pannello frontale. Nota:

• Per evitare di ferirsi, non toccare le alette dell’unità interna dopo aver rimosso il filtro.

• Non cercare di pulire l’interno del climatizzatore.

• Non lavare il filtro in lavatrice. Fig. A Fig. B Fig. C Fig. D Fig. E Pulsante di reset del filtro174

INDIVIDUAZIONE DI POSSIBILI ANOMALIE

Anomalia di funzionamento Possibili cause L'apparecchio non funziona

• Il dispositivo di protezione o il fusibile è guasto?

• Attendere 3 minuti e poi ricominciare: il dispositivo di protezione potrebbe impedire il funzionamento dell'unità.

• Le batterie del telecomando sono scariche?

• La spina di alimentazione non è inserita bene nella presa? Il climatizzatore non rinfresca o non riscalda.

• Il filtro dell'aria è sporco?

• Le entrate e le uscite del climatizzatore sono bloccate?

• La temperatura è regolata adeguatamente?

• Ci sono porte o finestre aperte? L'apparecchio non risponde ai comandi

• Può esservi una forte interferenza, per esempio dovuta a scariche elettrostatiche o anomalie dell'alimentazione elettrica. L'apparecchio mostrerà un funzionamento anomalo. Per correggerlo, scollegare l'apparecchio e ricollegarlo dopo 2-3 secondi all'alimentazione. Vi è un ritardo nel funzionamento

• Il cambio di modalità durante il funzionamento provoca un ritardo di 3 minuti. Odore strano

• Questo odore può provenire anche da altre fonti, quali mobili, sigarette ecc., che viene aspirato nell'unità e soffiato fuori con l'aria. Rumore di acqua corrente

• Si tratta di un fenomeno normale causato dal flusso del refrigerante nel climatizzatore.

• Si avverte il segnale acustico di sbrinamento durante la modalità riscaldamento. Leggero crepitio

• Il suono può essere causato dalla dilatazione o contrazione del pannello frontale dovuta al cambio di temperatura. Spruzzi di acqua nebulizzata provenienti dall'uscita dell'aria

• L'aria nebulizza a bassa temperatura? Si tratta di un fenomeno normale dovuto all'emissione di aria fresca dall'unità interna durante il funzionamento in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE. La spia di funzionamento lampeggia ma il ventilatore interno è fermo.

• L'unità sta passando dalla modalità di riscaldamento a quella di sbrinamento. La spia si spegne e torna in modalità di riscaldamento. I problemi di funzionamento sono spesso dovuti a cause banali, consultare la tabella seguente prima di contattare il Servizio Assistenza. Si risparmiano così tempo e denaro. Nota: Se il problema persiste, spegnere l'apparecchio, staccare la spina e contattare il Centro di assistenza autorizzata Whirlpool più vicino. Non cercare di riparare, smontare o modificare l'apparecchio da soli.175 INSTALLAZIONE Prima dell’installazione

1. Leggere attentamente il presente

manuale prima di installare l’apparecchio.

2. L’apparecchio deve essere

installato da tecnici qualificati in conformità alle norme nazionali relative ai cablaggi e alle direttive del presente manuale.

3. Contattare un tecnico qualificato

se si desidera cambiare la posizione di installazione.

4. Controllare l’apparecchio per

verificare che non sia stato danneggiato prima dell’installazione.

5. Montare l’apparecchio con le

parti mobili più basse dell’unità interna ad almeno 2,5 m al di sopra del pavimento o del livello del suolo.

6. Dopo l’installazione, mettere in

funzione l’apparecchio correttamente osservando le istruzioni nel presente manuale. Tenere a disposizione il manuale in un luogo idoneo per la manutenzione e lo spostamento dell’apparecchio futuri. PRECAUZIONI

1. L’alimentazione elettrica deve

essere della tensione nominale indicata nelle specifiche tecniche e dotata di circuito speciale per l’apparecchio. La gamma di tensione d’esercizio normale è compresa fra il 90% e il 110% della tensione nominale. Il diametro del cavo di alimentazione deve essere conforme ai requisiti.

2. L’alimentazione elettrica di rete

deve essere dotata di adeguata messa a terra. È tassativamente vietato collegare il filo di terra ai seguenti elementi: 1) Tubo alimentazione acqua 2) Tubo gas

3) Tubo di scarico 4) Qualsiasi

altra posizione considerata non sicura.

3. Predisporre il collegamento

dell’apparecchio all’impianto di messa a terra dell’edificio eseguito da elettricisti specializzati. L’apparecchio deve essere dotato di interruttore di protezione contro le dispersioni di corrente e di interruttore ausiliario di capacità sufficiente. L’interruttore aria deve essere dotato anche di funzione di interruzione magnetica o termica per assicurare la protezione in caso di cortocircuito e sovraccarico. Tipo Modello Capacità interruttore aria Split Inverter 20K 30A 24K 30A 36K 40A176 PRECAUZIONI

4. Assicurasi che il cavo di

alimentazione sia di lunghezza sufficiente da consentire un collegamento corretto. Non usare una prolunga per il cavo di alimentazione.

5. Se il cavo di alimentazione è

danneggiato, deve essere sostituito dal produttore, dal centro assistenza autorizzato o da un tecnico qualificato per evitare di incorrere in pericoli.

6. Nel cablaggio fisso deve essere

previsto un sezionatore con gap di contatto di almeno 3 mm in tutti i poli.

7. Il rischio di scossa elettrica può

causare lesioni o morte: prima di effettuare qualunque intervento di manutenzione scollegare ogni fonte di alimentazione elettrica.

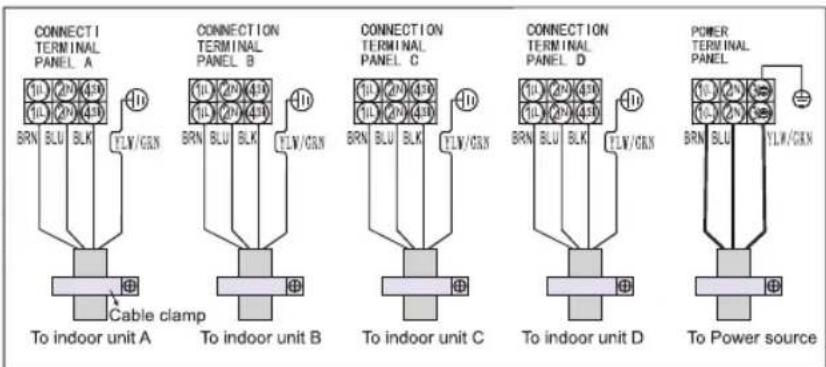

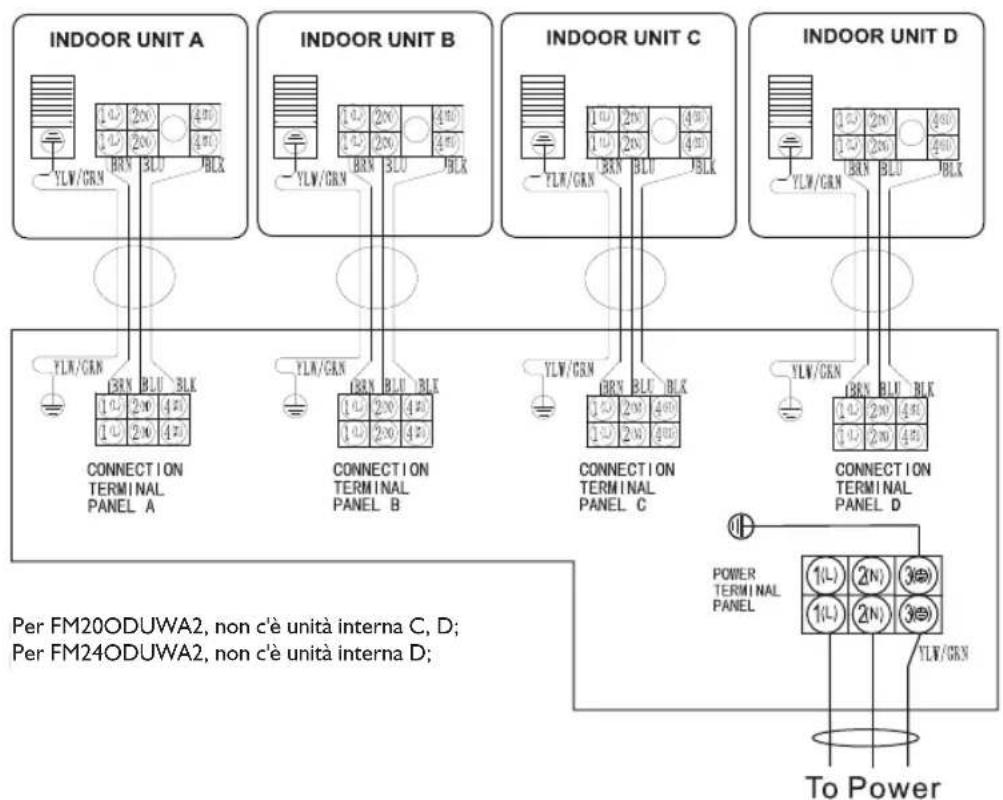

8. Il collegamento del cavo di

alimentazione e del cavo di connessione fra l’unità interna e quella esterna deve essere effettuato in base allo schema elettrico allegato all’apparecchio.

9. Al termine dell’installazione, i

componenti elettrici non devono essere accessibili agli utenti. 10.Per spostare e installare l’apparecchio occorrono due o più persone per evitare il pericolo di un peso eccessivo. 11.Dopo avere disimballato il climatizzatore, tenere tutti i materiali d’imballaggio fuori dalla portata dei bambini. 12.A seconda della caratteristica del refrigerante, la pressione del tubo può essere molto alta, quindi prestare la massima attenzione durante le operazioni di installazione e riparazione dell’apparecchio. 13.Un dispositivo di corrente residua (RCD) con una corrente operativa residua nominale non superiore a 30 mA deve essere incorporato nel cablaggio fisso secondo le normative nazionali.$

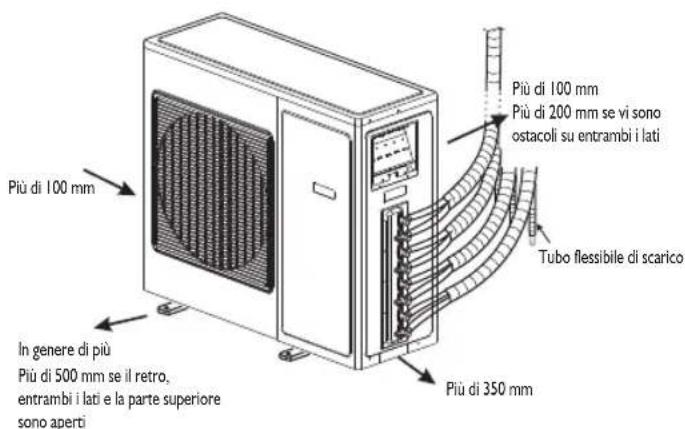

Più di 100 mm Più di 200 mm se vi sono ostacoli su entrambi i lati Più di 100 mm In genere di più Più di 500 mm se il retro, entrambi i lati e la parte superiore sono aperti Tubo flessibile di scarico Più di 350 mm

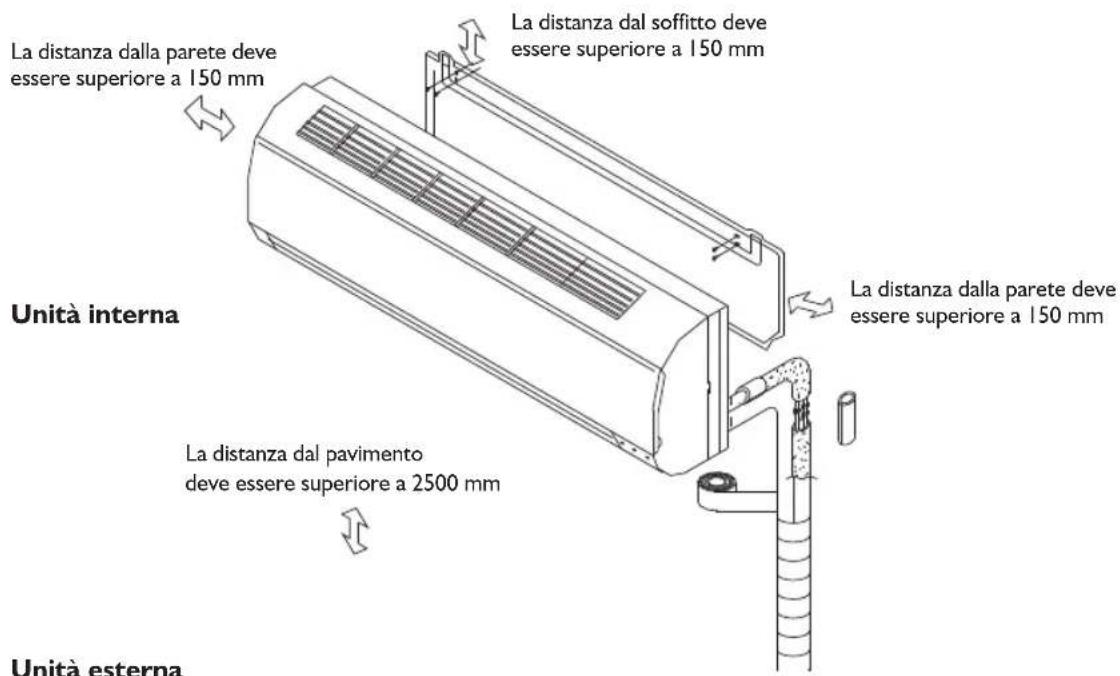

Schema d'installazione

ISTRUZIONI PER L'INSTALLAZIONE

La distanza dalla parete deve essere superiore a 150 mm La distanza dal soffitto deve essere superiore a 150 mm La distanza dal pavimento deve essere superiore a 2500 mm La distanza dalla parete deve essere superiore a 150 mm Unità interna Unità esterna NOTA: La figura sopra riportata è una semplice presentazione dell'apparecchio e potrebbe non corrispondere all'estetica dell'unità effettivamente acquistata. L'installazione deve essere eseguita nel rispetto delle norme nazionali di cablaggio ed esclusivamente da personale autorizzato.178 Scegliere la posizione migliore Luoghi adatti all'installazione dell'unità interna

• Dove non sia presente alcun ostacolo vicino all'uscita dell'aria e dove l'aria possa essere facilmente emessa e indirizzata in ogni angolo del locale.

• Dove si possa posare facilmente la tubazione e praticare il foro nella parete.

• Osservare la distanza dal soffitto e dalla parete indicata nello schema d'installazione.

• Dove il filtro dell'aria possa essere facilmente rimosso.

• Tenere l'unità e il telecomando a una distanza di almeno 1 m da televisori, radio, ecc.

• Tenere l'apparecchio il più distante possibile da lampade a fluorescenza per prevenirne gli effetti nocivi.

• Non collocare nulla vicino all'ingresso dell'aria che possa ostruire l'unità.

• In una posizione che possa supportarne il peso e non aumenti il rumore e le vibrazioni di funzionamento.

• L'unità interna non è adatta ad essere installata in locali ad uso lavanderia. Luoghi adatti all'installazione dell'unità esterna

• Installare in un luogo idoneo e ben ventilato.

• Evitare di installarla in luoghi dove siano possibili perdite di gas infiammabile.

• Osservare la distanza dalla parete indicata nello schema d'installazione.

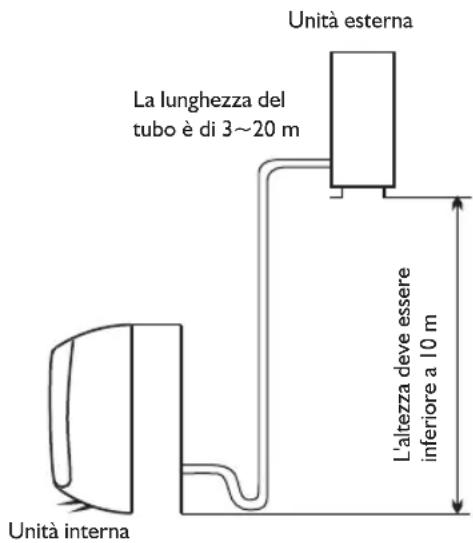

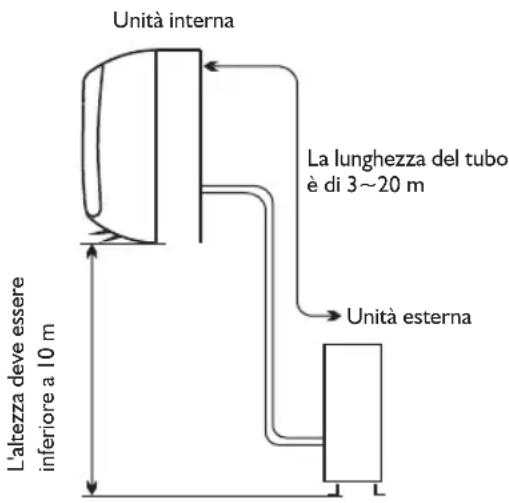

• La distanza tra l'unità esterna e quella interna deve essere di 5 m e può arrivare fino a 15 m con una carica aggiuntiva di refrigerante.

• Non installare l'unità esterna in posti sporchi, che presentino tracce di sostanze oleose o siano vicino all'uscita di gas di vulcanizzazione.

• Non installare l'unità a lato di una strada dove potrebbe essere imbrattata con acqua fangosa.

• Una base fissa dove non aumenti il rumore di funzionamento.

• Dove l'uscita dell'aria non sia ostruita.

• La posizione di installazione deve essere in grado di sostenere il peso e la vibrazione dell'unità esterna e assicurare un'installazione senza rischi.

• Dove l'acqua scaricata non costituisca un problema. Unità interna La lunghezza del tubo è di 3~20 m Unità esterna L'altezza deve essere inferiore a 10 m Unità esterna La lunghezza del tubo è di 3~20 m Unità interna L'altezza deve essere inferiore a 10 m Modello Lunghezza tubazione standard (m) Limite di lunghezza dei tubi delle singole unità interne (m) Limite di lunghezza totale dei tubi (m) Limite di differenza di elevazione H (m) Carica supplementare refrigerante (g/m) FM20ODU WA2 5+5 20 40 10 15 (Quando la lunghezza totale dei tubi supera 15 m) FM24ODU WA2 5+5+5 20 60 10 15 (Quando la lunghezza totale dei tubi supera 20 m) FM36ODU WA2 5+5+5+5 25 60 10 15 (Quando la lunghezza totale dei tubi supera 20 m)179

INSTALLAZIONE DELL’UNITÀ INTERNA

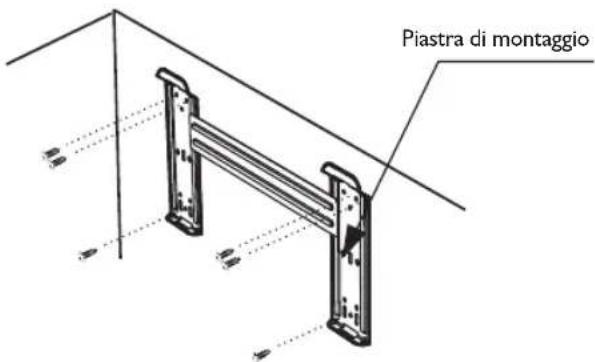

1. Installazione del telaio per montaggio a

• Scegliere una posizione di installazione del telaio secondo la posizione dell’unità interna e la direzione del tubo.

• Regolare il telaio orizzontalmente con una livella o un filo a piombo.

• Praticare fori di 32 mm di profondità sul muro per fissare il telaio.

• Inserire tasselli in plastica nel foro, quindi fissare il telaio con viti autofilettanti.

• Assicurarsi che il telaio sia ben fissato. NOTA: la forma del telaio di montaggio può essere diversa da quella illustrata sopra, ma il metodo d’installazione è simile.

2. Praticare un foro per la tubazione

• Decidere la posizione in cui praticare il foro per la tubazione, in funzione dell’ubicazione della piastra di fissaggio.

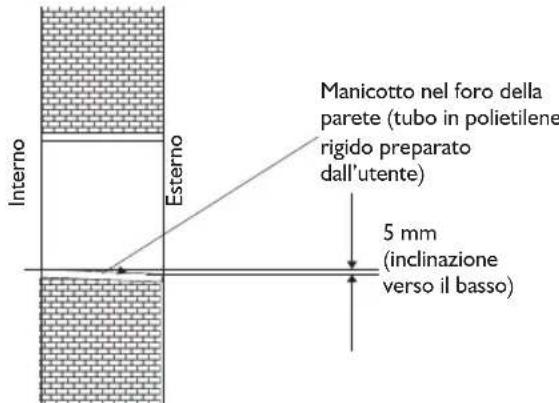

• Praticare un foro nella parete di circa 70 mm di diametro. Il foro deve essere leggermente inclinato verso il basso e l’esterno.

• Inserire un manicotto nel foro della parete per mantenere pulita la parete.

3. Installazione delle tubazioni dell’unità

• Fare passare la tubazione (tubo per liquido e per gas) e i cavi nel foro della parete dall’esterno o montarla dall’interno dopo aver effettuato i collegamenti della tubazione interna e dei cavi per collegarli all’unità esterna.

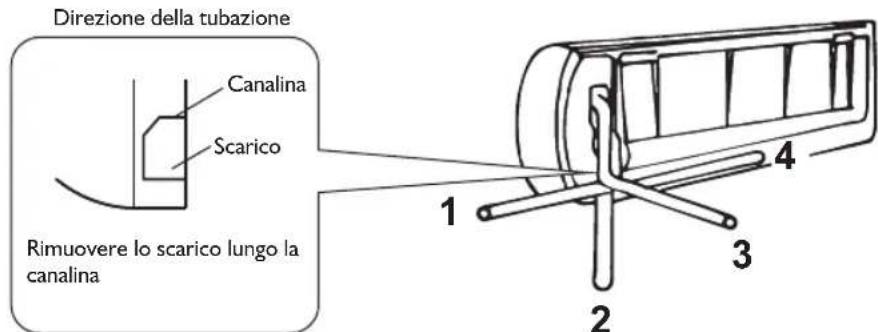

• Decidere se tagliare il segmento in plastica a seconda della direzione della tubazione (come illustrato di seguito). NOTA: quando si fissa il tubo lungo le direzioni 1, 2 o 4, tagliare la corrispondente parte in plastica della base dell’unità interna.

• Dopo aver collegato la tubazione, installare il tubo flessibile di scarico. Quindi collegare il cavo di alimentazione. Dopo la connessione, avvolgere con materiale termicamente isolante la tubazione, il cavo e il tubo flessibile di scarico. NOTA: non collegare il cavo di alimentazione durante l’installazione. Manicotto nel foro della parete (tubo in polietilene rigido preparato dall’utente) Interno Esterno 5 mm (inclinazione verso il basso)

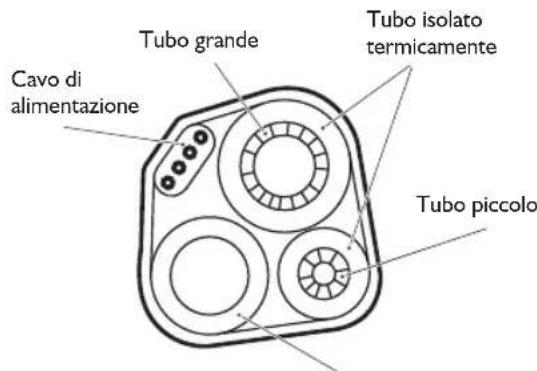

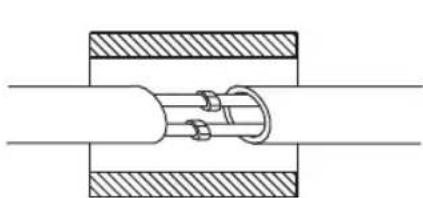

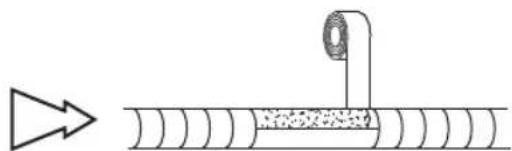

Canalina Direzione della tubazione Scarico Rimuovere lo scarico lungo la canalina Piastra di montaggio180 IMPORTANTE: Isolamento termico dei giunti delle tubazioni: Avvolgere i giunti delle tubazioni con materiale di isolamento termico e quindi avvolgerli con un nastro in vinile. Isolamento termico delle tubazioni: a. Collocare il tubo flessibile di scarico sotto le tubazioni. b. Materiale isolante: polistirolo (spessore maggiore di 6 mm). NOTA: Il tubo flessibile di scarico viene preparato dall'utente.

• Il tubo flessibile di scarico deve essere rivolto verso il basso per facilitare lo scarico. Non torcere il tubo di scarico, non lasciare che sporga o possa sventolare, non immergerne l'estremità in acqua. Se al tubo di scarico viene collegato un tubo di prolunga, assicurarsi che questo sia dotato di isolamento termico quando lo si fa passare nell'unità interna.

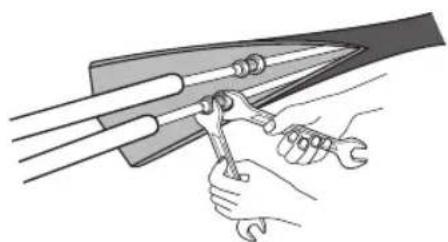

• Quando le tubazioni sono rivolte verso destra, le tubazioni, il cavo di alimentazione e il tubo flessibile di scarico devono essere isolati termicamente e fissati sul retro dell'unità. Collegamento delle tubazioni: a. Connettere i tubi dell'unità interna usando due chiavi. Prestare particolare attenzione alla coppia permessa, come illustrato di seguito, per impedire la deformazione e il danneggiamento dei tubi, dei connettori e dei dadi svasati. b. Prima serrarli manualmente, poi usare le chiavi. Isolamento termico Ricoperto di nastro in vinile Dimensioni del tubo Coppia Larghezza dado Spessore minimo Lato liquido (1/4 di pollice) 1,5~2 kg.m 17 mm 0,5 mm Lato gas (3/8 di pollice) 3,1~3,5 kg.m 22 mm 0,7 mm Lato gas (1/2 di pollice) 5,0~5,5 kg.m 24 mm 0,8 mm Lato gas (5/8 di pollice) 6,0~6,5 kg.m 27 mm 0,8 mm Tubo grande Tubo isolato termicamente Tubo piccolo Tubo flessibile di scarico (preparato dall'utente) Cavo di alimentazione181

4. Collegamento del cavo

1) Aprire il pannello frontale, rimuovere la piastra di

copertura allentando la vite.

2) Connettere il cavo di alimentazione all'unità interna

collegando singolarmente i fili ai morsetti sul quadro comandi.

3) Fissare il cavo di alimentazione sul quadro comandi

4) Rimontare la piastra di copertura e serrare la vite.

NOTA: (a seconda del modello) è necessario rimuovere l'alloggiamento per effettuare i collegamenti con i morsetti dell'unità interna.

1) Rimuovere lo sportello di accesso dall'unità allentando la vite. Svitare il fissacavo, collegare singolarmente

i fili ai morsetti sul quadro comandi in base al collegamento dell'unità interna.

2) Fissare il cavo di alimentazione sul quadro comandi con il fissacavo.

3) Rimontare lo sportello di accesso nella posizione originaria e serrare la vite.

NOTA: (a seconda del modello) è necessario rimuovere l'alloggiamento per effettuare i collegamenti con i morsetti dell'unità interna. Piastra di copertura Cavo di alimentazione Pannello frontale Unità interna Morsetto (all'interno) Quadro Per FM20ODUWA2, non c'è unità interna C, D; Per FM24ODUWA2, non c'è unità interna D;182 Modello Cavo di alimentazione (esterno) Cavo di collegamento alimentazione Alimentazione elettrica di rete (nota) FM20ODUWA2 H05RN-F,3G 2.5mm

H07RN-F, 4G 0,75 mm² All'unità esterna FM24ODUWA2 H05RN-F,3G 4.0mm

H07RN-F, 4G 0,75 mm² All'unità esterna FM36ODUWA2 H05RN-F,3G 4.0mm

H07RN-F, 4G 0,75 mm² All'unità esterna AVVERTENZA:

1. Assicurarsi che il colore dei fili e il numero di morsetto dell'unità esterna siano identici a quelli dell'unità

2. Utilizzare un circuito di alimentazione specifico per il climatizzatore. Per il metodo di cablaggio, vedere

lo schema elettrico sull'apparecchio.

3. Verificare che le specifiche dei cavi corrispondano ai valori indicati nel prospetto seguente. Verificare

inoltre che l'area della sezione trasversale minima del cavo sia conforme alle specifiche 245 IEC 57.

4. Controllare i fili e assicurarsi che siano fissati saldamente dopo la connessione del cavo. Il cavo deve

essere fissato saldamente dal fissacavo.

5. Assicurarsi di installare un interruttore di perdite di terra in un'area bagnata o umida.

Specifiche del cavo Per FM20ODUWA2, non c'è unità interna C, D; Per FM24ODUWA2, non c'è unità interna D;183

INSTALLAZIONE DELL'UNITÀ ESTERNA

1. Installare l'attacco di scarico e il tubo flessibile

di scarico La condensa viene scaricata dall'unità esterna quando l'unità è in funzione in modalità Riscaldamento. Per non disturbare i vicini e rispettare l'ambiente, installare un attacco di scarico e un tubo flessibile di scarico per canalizzare l'acqua di condensa. Installare l'attacco di scarico sul telaio dell'unità esterna, quindi collegare un tubo flessibile di scarico all'attacco, come illustrato nella figura a destra.

2. Installare e fissare l'unità esterna

issarla saldamente con bulloni e dadi su un pavimento piano e robusto. Se si intende installare l'unità a muro o sul tetto, assicurarsi di fissare saldamente il supporto per evitare che l'apparecchio oscilli in seguito a intense vibrazioni o vento forte.

3. Connessione delle tubazioni dell'unità esterna

• Rimuovere i tappi dalle valvole a 2 e 3 vie.

• Collegare i tubi separatamente alle valvole a 2 e 3 vie, serrandoli alla coppia richiesta.

4. Connessione del cavo dell'unità esterna (vedere pagina precedente)

Telaio Attacco di scarico Tubo flessibile di scarico (preparato dall'utente)184

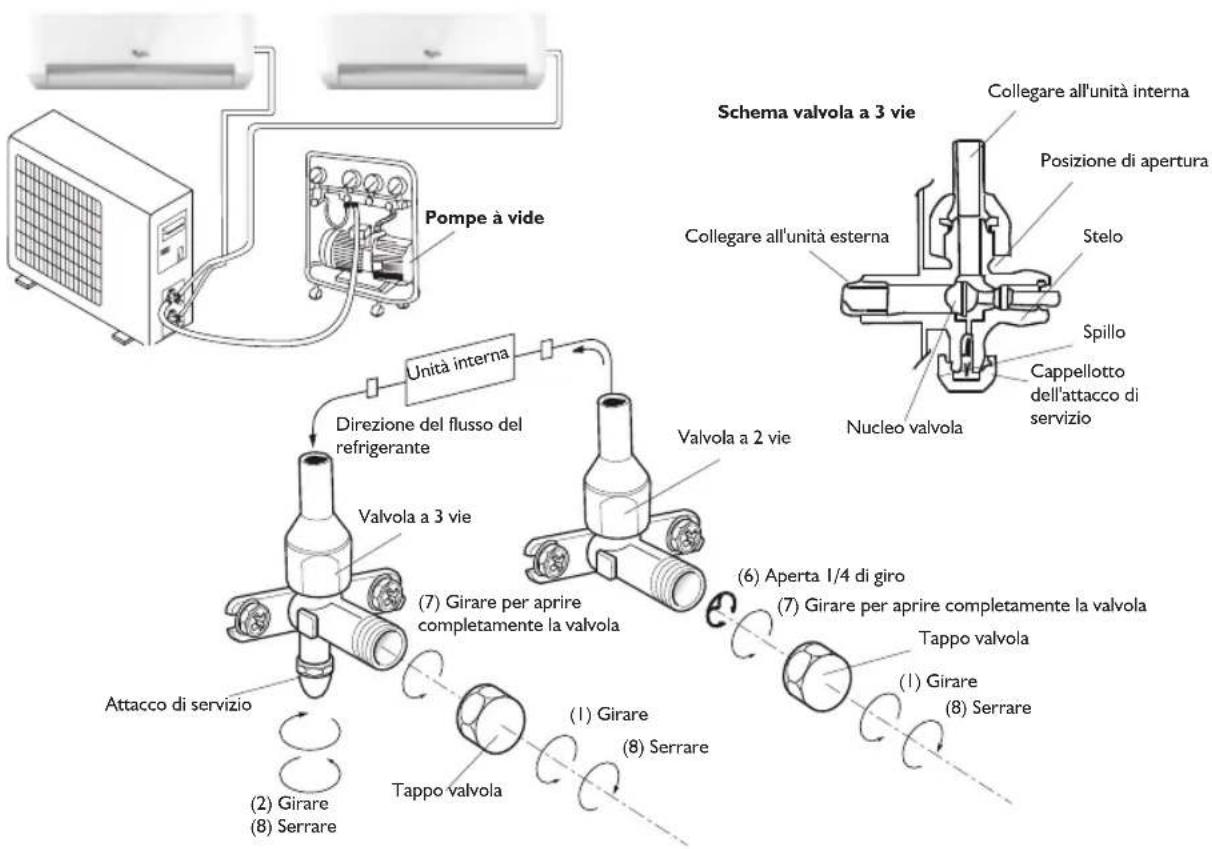

Unità interna Direzione del flusso del refrigerante Valvola a 3 vie Attacco di servizio (2) Girare (8) Serrare (7) Girare per aprire completamente la valvola Tappo valvola (1) Girare (8) Serrare Valvola a 2 vie (6) Aperta 1/4 di giro (7) Girare per aprire completamente la valvola (1) Girare Tappo valvola (8) Serrare Collegare all'unità interna Schema valvola a 3 vie Posizione di apertura Stelo Collegare all'unità esterna Nucleo valvola Spillo Cappellotto dell'attacco di servizio SPURGO DELL'ARIA L'aria contenente umidità che ristagna nel ciclo refrigerante può causare un malfunzionamento del compressore. Dopo il collegamento dell'unità interna e di quella esterna spurgare l'aria e l'umidità dal ciclo refrigerante con una pompa a vuoto, come illustrato di seguito. Nota: Dato che la pressione nel sistema è elevata e anche per salvaguardare l'ambiente, assicurarsi di non sfiatare il refrigerante direttamente nell'atmosfera. Come spurgare i tubi dell'aria:

1. Svitare i tappi dalle valvole a 2 e 3 vie e rimuoverli.

2. Svitare il tappo dalla valvola di servizio e rimuoverlo.

3. Collegare il tubo flessibile della pompa a vuoto alla valvola di servizio.

4. Avviare la pompa a vuoto per 10-15 minuti fino a quando non raggiunge il vuoto assoluto di 10 mm Hg.

5. Con la pompa a vuoto ancora in funzione, chiudere la manopola bassa pressione sul collettore della

pompa. Quindi arrestare la pompa a vuoto.

6. Aprire di 1/4 di giro la valvola a 2 vie, poi chiuderla dopo 10 secondi. Verificare la tenuta di tutti i giunti

utilizzando sapone liquido o un rilevatore elettronico.

7. Ruotare lo stelo delle valvole a 2 e 3 vie. Scollegare il tubo flessibile della pompa a vuoto.

8. Rimontare e serrare tutti i tappi delle valvole.

Prima di contattare il Centro di assistenza clienti:

1. Cercare di risolvere da soli il problema

aiutandosi con i suggerimenti forniti nella sezione "Individuazione di possibili anomalie".

2. Spegnere l'apparecchio e riavviarlo per vedere

se il problema persiste. Se dopo aver effettuato i suddetti controlli il problema persiste, contattare il Centro di assistenza clienti. Fornire:

• una breve descrizione del problema;

• il modello esatto del climatizzatore;

• il codice di assistenza (questo codice si trova sotto alla parola Service sull'etichetta con i dati per l'assistenza applicata sul lato o sul fondo dell'unità interna). Il codice di assistenza si trova anche nel libretto della garanzia;

• il proprio indirizzo completo;
