NÁVOD NA OBSLUHU FM12IDUWA2 WHIRLPOOL

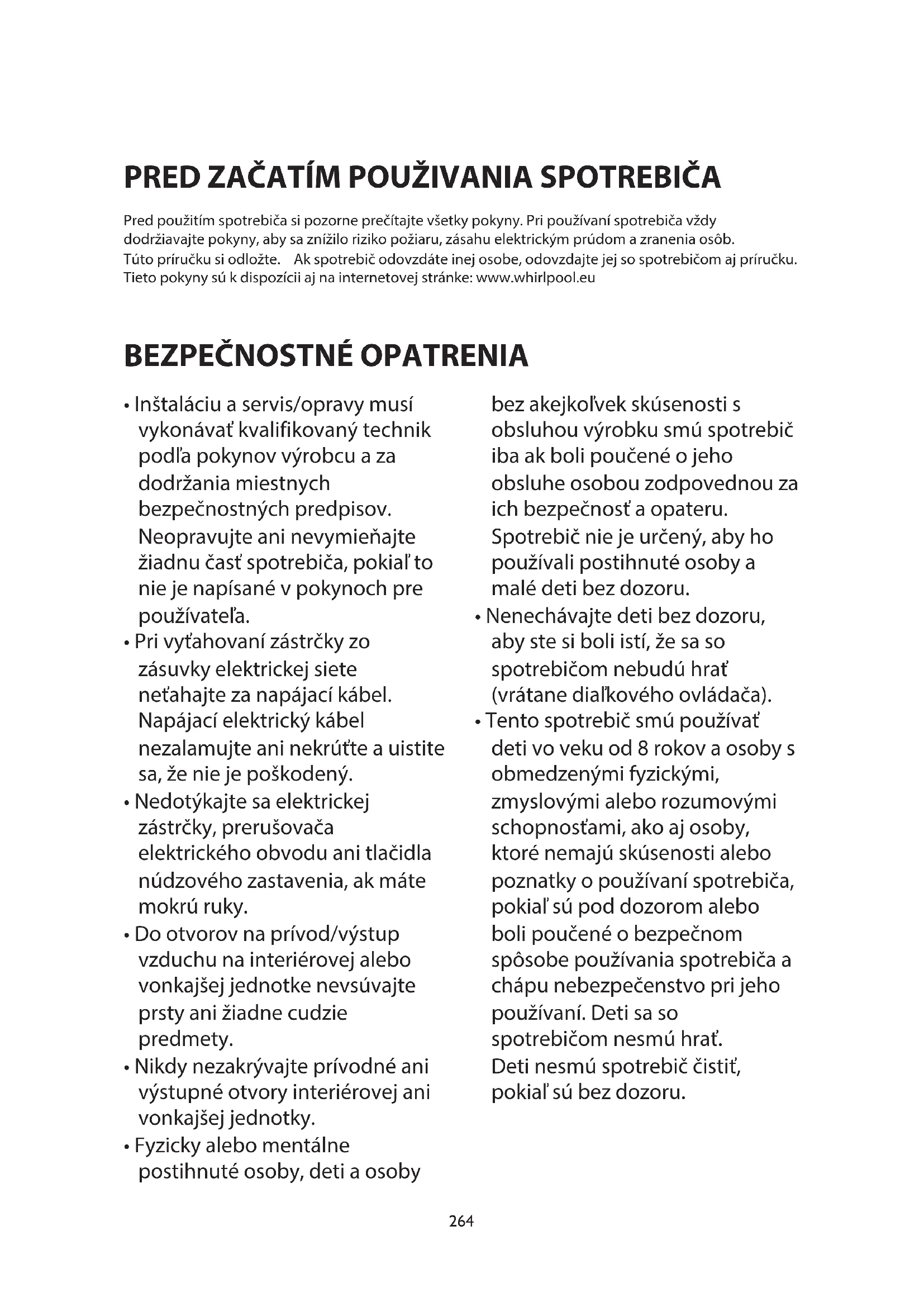

• svoji úplnou adresu;

• Inštaláciu a servis/opravy musí vykonávať kvalifikovaný technik podľa pokynov výrobcu a za dodržania miestnych bezpečnostných predpisov. Neopravujte ani nevymieňajte žiadnu časť spotrebiča, pokiaľ to nie je napísané v pokynoch pre používateľa.

• Pri vyťahovaní zástrčky zo zásuvky elektrickej siete neťahajte za napájací kábel. Napájací elektrický kábel nezalamujte ani nekrúťte a uistite sa, že nie je poškodený.

• Nedotýkajte sa elektrickej zástrčky, prerušovača elektrického obvodu ani tlačidla núdzového zastavenia, ak máte mokrú ruky.

• Do otvorov na prívod/výstup vzduchu na interiérovej alebo vonkajšej jednotke nevsúvajte prsty ani žiadne cudzie predmety.

• Nikdy nezakrývajte prívodné ani výstupné otvory interiérovej ani vonkajšej jednotky.

• Fyzicky alebo mentálne postihnuté osoby, deti a osoby bez akejkoľvek skúsenosti s obsluhou výrobku smú spotrebič iba ak boli poučené o jeho obsluhe osobou zodpovednou za ich bezpečnosť a opateru. Spotrebič nie je určený, aby ho používali postihnuté osoby a malé deti bez dozoru.

• Nenechávajte deti bez dozoru, aby ste si boli istí, že sa so spotrebičom nebudú hrať (vrátane diaľkového ovládača).

• Tento spotrebič smú používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami, ako aj osoby, ktoré nemajú skúsenosti alebo poznatky o používaní spotrebiča, pokiaľ sú pod dozorom alebo boli poučené o bezpečnom spôsobe používania spotrebiča a chápu nebezpečenstvo pri jeho používaní. Deti sa so spotrebičom nesmú hrať. Deti nesmú spotrebič čistiť, pokiaľ sú bez dozoru.265

• Tento spotrebič je vyrobený z recyklovateľných alebo znovu použiteľných materiálov. Jeho likvidácia sa musí robiť v súlade s miestnymi predpismi pre likvidáciu odpadov. Pred jeho likvidáciou sa uistite, že ste odrezali napájací elektrický kábel, aby sa spotrebič nedal znovu použiť.

• Podrobnejšie informácie o manipulácii a recyklácii tohto výrobku získate od miestnych orgánov zodpovedných za separovaný zber odpadu alebo v predajni, kde ste spotrebič kúpili.

• Obal sa dá na 100 % recyklovať, ako potvrdzuje symbol recyklácie . Rôzne časti obalu sa nesmú vyhadzovať voľne, ale musia sa likvidovať podľa miestnych predpisov.

• Zabezpečením správnej likvidácie tohto výrobku pomôžete predchádzať potenciálnym negatívnym dôsledkom na životné prostredie a zdravie ľudí.

• Symbol na výrobku alebo na sprievodnej dokumentácii indikuje, že spotrebič sa nesmie likvidovať s netriedeným komunálnym odpadom, ale musí sa odovzdať v určenom zbernom stredisku, kde sa zhromažďujú a recyklujú elektrické a elektronické spotrebiče.

ZARIADENIE Prísne dodržiavajte nižšie uvedené pokyny:

• Dlhodobé vystavenie prúdu studeného vzduchu môže ohroziť zdravie osoby. Odporúča sa nastaviť lopatky tak, aby studený vzduch neprúdil priamo na osoby, ale do celej miestnosti.

• Pri prvom výskyte poruchy spotrebič vypnite stlačením vypínača na diaľkovom ovládači a potom ho odpojte od elektrického napájania.

• Klimatizačné zariadenie vždy vypnite najprv pomocou diaľkového ovládača. Na jeho vypnutie nepoužívajte prerušovač elektrického obvodu ani nevyťahujte zástrčku z elektrickej siete.

• Spotrebič nezapínajte a nevypínajte často, mohlo by sa tým pokaziť.

• Na vonkajšiu jednotku neklaďte žiadne predmety.

• Ak klimatizačné zariadenie nebudete dlho používať, alebo počas búrky/blýskania, odpojte ho od elektrického napájania.

• Tento spotrebič obsahuje plyny obsahujúce fluór, ktoré podporujú skleníkový efekt a na ktoré sa vzťahuje Protokol podpísaný v Kyoto; chladiaci plyn je hermeticky uzavretý v systéme. (R410a, GWP 2088) Model 20K 24K 36K Hmotnosť plynu (kg)

Obrázky v návode na použitie zobrazujú pohľad zvonku na štandardné modely, preto sa tvar a dizajn môžu líšiť v závislosti od konkrétneho modelu.

7. Vertikálne nastaviteľné lopatky

8. Vodorovne nastaviteľné lopatky

Poznámka: Skondenzovaná voda odteká pri funkcii CHLADENIE alebo ODVLHČOVANIE.

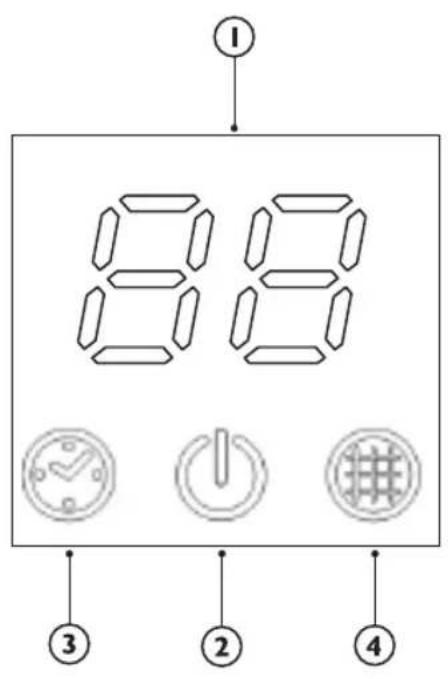

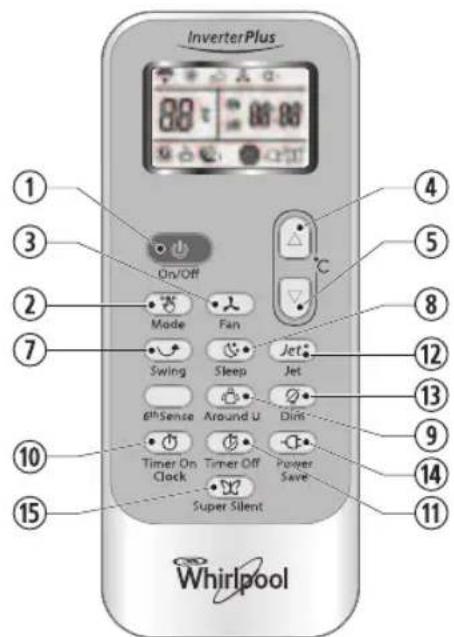

Interiérová jednotka Vonkajšia jednotka267 OPIS INDIKÁTOROV NA OVLÁDACOM PANELI Indikátor teploty (1) Zobrazuje nastavenú teplotu. Pri zobrazení „FC” upozorňuje na potrebu vyčistenia filtra. Indikátor prevádzky (2) Svieti počas prevádzky. Bliká počas rozmrazovania vonkajšej jednotky. Indikátor časomera (3) Svieti počas nastavenej doby. Zhasne po ukončení prevádzky nastavenej časomerom. Indikátor monitorovania filtra (4) Bliká, keď treba vyčistiť filter. Indikátor monitorovania filtra začne blikať po 200 hodinách prevádzky, aby pripomenul, že treba vyčistiť filter. Po vyčistení filtra stlačte tlačidlo resetovania filtra, ktoré je na interiérovej jednotke za predným panelom, čím sa preruší blikanie indikátora monitorovania filtra.268 FUNKCIE A INDIKÁTORY NA DIAĽKOVOM

Používa sa na výber režimu prevádzky.

3. TLAČIDLO FAN (VENTILÁTOR)

Používa sa na výber rýchlosti ventilátora v poradí automatická, vysoká, stredná alebo nízka.

4-5. TLAČIDLO TEPLOTY

Používa sa na voľby teploty v miestnosti. Používa sa na nastavenie času v režime časomeru a na nastavenie presného času.

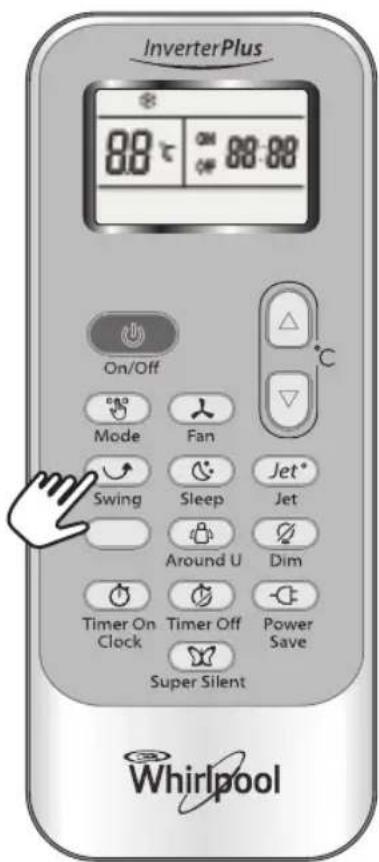

7. TLAČIDLO SWING (NATOČENIE)

Zastavuje alebo aktivuje preklápanie lamiel a nastavuje požadovaný smer prúdenia vzduchu hore/dolu.

8. TLAČIDLO SPÁNKOVÉHO REŽIMU

Nastavuje alebo ruší prevádzku spánkového režimu.

Po stlačení tohto tlačidla diaľkový ovládač odošle interiérovej jednotke signál o aktuálnej teplote v miestnosti v okolí ovládača každých 10 minút. Preto, prosím, nechajte diaľkový ovládač na takom mieste, odkiaľ bude môcť správne vysielať signál interiérovej jednotke. Túto funkciu zapnete jedným stlačením tlačidla a zrušíte ju opätovným stlačením tohto tlačidla.

10. TLAČIDLO ZAP/VYP ČASOMERA

Používa sa na nastavenie presného času. Používa sa na nastavenie alebo zrušenie aktivácie časomeru.

11 TLAČIDLO NA VYPNUTIE ČASOMERU

Používa sa na nastavenie alebo zrušenie vypnutia časomeru.

Používa sa na spustenie alebo zastavenie rýchleho chladenia.

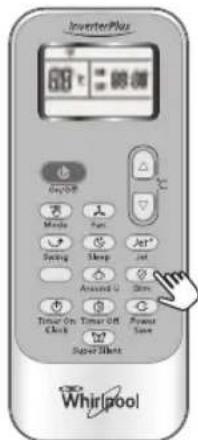

13. TLAČIDLO STLMENIA OSVETLENIA

Používa sa na zapnutie alebo vypnutie osvetlenia displeja na interiérovej jednotke.

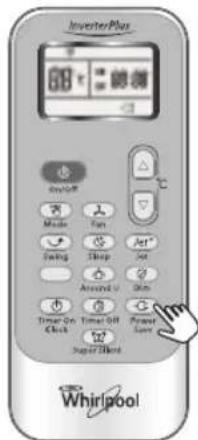

14. TLAČIDLO ÚSPORY ENERGIE

Používa sa na aktiváciu alebo zrušenie funkcie úspory energie.

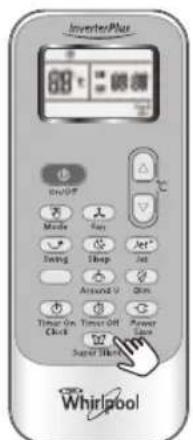

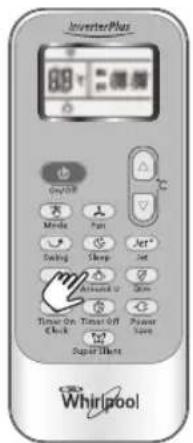

15. TLAČIDLO TICHEJ PREVÁDZKY

Používa sa na aktiváciu alebo zrušenie tichej prevádzky. Táto funkcia je k dispozícii iba na niektorých modeloch. Modely bez tejto funkcie nemajú na diaľkovom ovládači príslušné tlačidlo.

SYMBOLY UKAZOVATEĽOV NA RC

DISPLEJI Indikátor chladenia Indikátor odvlhčovania Indikátor prevádzky samotného ventilátora Indikátor vykurovania Automatická rýchlosť ventilátora Vysoká rýchlosť ventilátora Stredná rýchlosť ventilátora Nízka rýchlosť ventilátora Indikátor veľmi tichého režimu Indikátor spánkového režimu Sleep 1 (počet indikátorov závisí od modelu) Indikátor spánkového režimu Sleep 2 (počet indikátorov závisí od modelu) Indikátor spánkového režimu Sleep 3 (počet indikátorov závisí od modelu) Indikátor spánkového režimu Sleep 4 (počet indikátorov závisí od modelu) Indikátor Around U Indikátor Jet Prenos signálu Displej nastavenia času Displej presného času Displej nastavenia teploty Indikátor úspory energie OONN

potlačte v smere šípky, aby sa kryt vysunul ako na obrázku.

2. Do priehradky vložte 2 batérie typu AAA (1,5 V).

Uistite sa o správnej polarite pólov “+” a “-”.

• Pri výmene batérií nepoužívajte spoločne nové a staré batérie ani rôzne druhy batérií, pretože by to mohlo spôsobiť poruchu diaľkového ovládača.

• Ak viete, že diaľkový ovládač nebudete dlhšie používať, batérie vyberte, aby z nich neunikla kyselina a nevytiekla do diaľkového ovládača.

• Diaľkový ovládač používajte v účinnej vzdialenosti. Dodržiavajte vzdialenosť diaľkového ovládača aspoň 1 meter od televízora alebo Hi-Fi zariadenia.

• Ak by diaľkový ovládač nefungoval správne, batérie vyberte a vložte ich späť po 30 sekundách. Ak by napriek tomu ovládač nefungoval, vložte nové batérie.

• Aby ste mohli spotrebič ovládať diaľkovým ovládačom, nasmerujte diaľkový ovládač na prijímač signálu na interiérovej jednotke, aby bola zaručená citlivosť príjmu.

• Pri vyslaní signálu z diaľkového ovládača bude 1 sekundu blikať symbol Po prijatí správy vydá spotrebič zvukový signál.

• Diaľkový ovládač ovláda klimatizačné zariadenie do vzdialenosti 7 m.

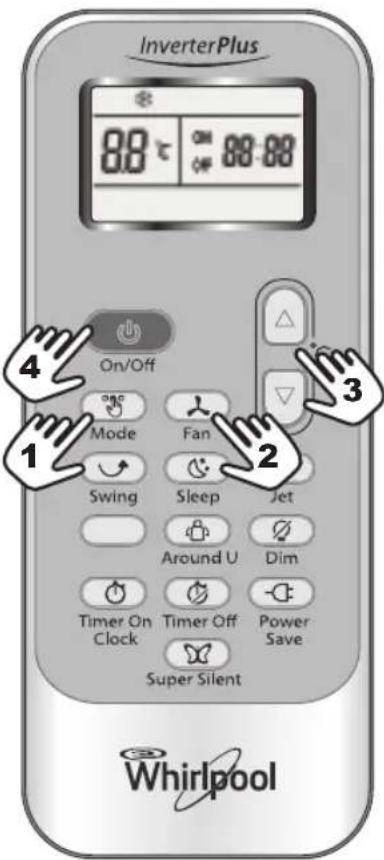

Pri každom stlačení tlačidla MODE (Režim) sa zmení prevádzkový režim v nasledujúcom poradí:

Režim vykurovania nie je k dispozícii na klimatizačných zariadeniach, ktoré majú k dispozícii iba režim chladenia.

Pri každom stlačení tlačidla "FAN" (Ventilátor) sa bude meniť rýchlosť ventilátora v nasledujúcom poradí:

Pri režime "IBA VENTILÁTOR" sú k dispozícii rýchlosti ventilátora "Vysoká", "Stredná" a "Nízka". Pri režime "ODVLHČOVANIE" sa rýchlosť ventilátora automaticky nastaví na "Auto", v takom prípade bude tlačidlo "FAN" (Ventilátor) neúčinné.

3. Nastavenie teploty

Každým stlačením sa nastavená teplota zvýši o 1 °C Každým stlačením sa nastavená teplota zníži o 1 °C *Poznámka: Režim vykurovania NIE JE k dispozícii na modeloch, ktoré majú k dispozícii iba režim chladenia.

Stlačte tlačidlo , keď spotrebič prijme signál, na interiérovej jednotke sa rozsvieti kontrolka PREVÁDZKY. Počas zmien režimu počkajte niekoľko sekúnd a pokiaľ spotrebič nezareaguje, operáciu zopakujte. Po voľbe vykurovania začne vzduch prúdiť po 2 - 5 minútach. Rozsah dostupného nastavenia teploty *VYKUROVANIE, CHLADENIE 18°C ~ 32°C

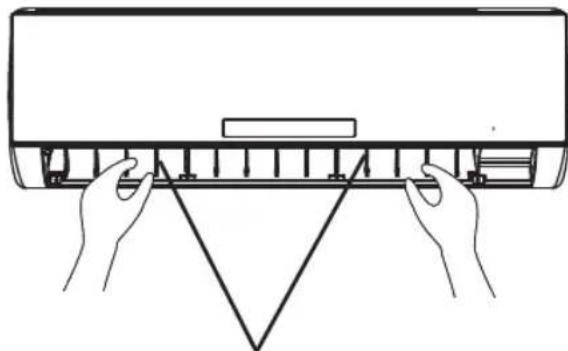

5. Ovládanie smeru prúdenia vzduchu

Vertikálne smerovanie vzduchu je automaticky nastavené na určitý uhol, v súlade s prevádzkovým modelom po zapnutí jednotky. Smer prúdenia vzduchu môžete nastavit' podľa Vašich požiadaviek stlačením tlačidla "SWING" (preklápanie) na diaľkovom ovládači. *Režim vykurovania je k dispozícii iba u modelov s tepelným čerpadlom. Ovládanie vertikálneho smerovania vzduchu (použitím diaľkového ovládača) Použite diaľkový ovládač na nastavenie uhla prúdenia vzduchu. Preklápanie prúdu vzduchu Jedným stlačením tlačidla "SWING" (preklápanie) sa bude vertikálne nastavenie lopatiek mriežky automaticky menit' hore a dolu. Žiadaný smer prúdenia vzduchu Opätovným stlačením tlačidla "SWING" (preklápanie) hneď potom, čo lopatky mriežky dosiahli polohu, ktorú si želáte, sa lopatky prestanú preklápat'. Nastavenie horizontálneho smeru prúdenia vzduchu (manuálne) Posuňte ovládacie tyčinky horizontálneho nastavenia lopatiek mriežky, aby ste zmenili horizontálny smer prúdenia ako je zobrazené. Poznámka: Tvar jednotky môže byt' iný, podľa toho, aké klimatizačné zariadenie ste si vybrali. A - Neotáčajte vertikálne nastavenie lopatiek manuálne, môže dôjsť k poruche činnosti. Ak sa tak stane, najprv jednotku vypnite a potom ju odpojte od elektrickej siete, potom zapnite elektrickú energiu spät'. B - Je lepšie nenechávat' vertikálne nastavenie lopatiek smerom dolu príliš dlho v režime chladenia a odvlhčovania, aby sa predišlo tomu, že bude kvapkat' kondenzovaná voda. prevádzkový režim smer prúdenia vzduchu CHLADENIE, ODVLHČOVANIE horizontálne *VYKUROVANIE, IBA VENTILÁTOR dolu Ovládacie tyčinky horizontálneho nastavenia lopatiek mriežky272 Funkcia CLOCK (Hodiny) Presný čas môžete nastaviť stlačením tlačidla TIMER ON/CLOCK (Zapnutie časomeru/hodiny) a potom tlačidlami a na nastavenie presného času, a opätovným stlačením tohto tlačidla sa nastaví presný čas. SPÁNKOVÝ režim Spánkový režim SLEEP sa dá nastaviť pri režime COOLING, HEATING alebo DRY. Táto funkcia vám poskytne pohodlnejšie prostredie na spánok. Spotrebič sa automaticky vypne po 8 hodinách prevádzky. Rýchlosť ventilátora je automaticky nastavená na nízku rýchlosť. Pri každom stlačení tlačidla SLEEP sa bude meniť stav prevádzky v tejto postupnosti:

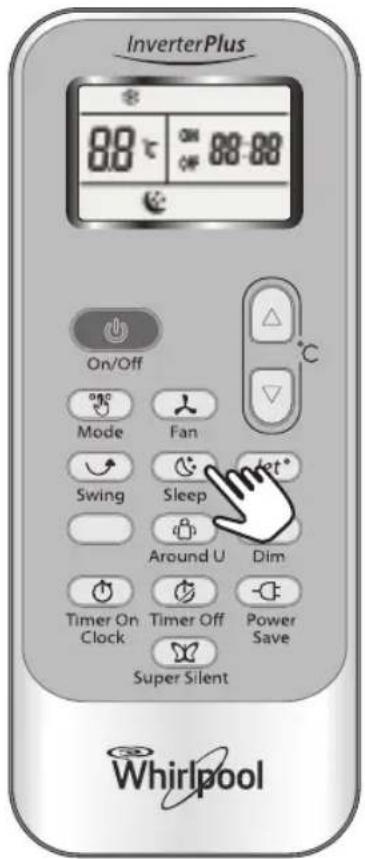

SLEEP pre dospelých (režim 1) Nastavená teplota sa zvýši o maximálne 2 °C, pokiaľ spotrebič funguje v režime chladenia dlhšie ako 2 hodiny nepretržite, potom ostane konštantná. Nastavená teplota sa zníži o maximálne 2 °C, pokiaľ spotrebič funguje v režime vykurovania dlhšie ako 2 hodiny nepretržite, potom ostane konštantná. SLEEP pre starších (režim 2) Nastavená teplota sa zvýši o maximálne 2°C, ak spotrebič funguje v režime chladenia dlhšie ako 2 hodiny nepretržite, zníži sa o 1°C po 6 hodinách, potom sa zníži o 1°C po 7 hodinách. Nastavená teplota sa zníži o maximálne 2°C, ak spotrebič funguje v režime vykurovania dlhšie ako 2 hodiny nepretržite, zvýši sa o 1°C po 6 hodinách, potom sa zvýši o 1°C po 7 hodinách. SLEEP pre mladých/dospievajúcich (režim 3) Nastavená teplota sa zvýši o 1°C, ak spotrebič funguje v režime chladenia dlhšie ako 1 hodinu, zvýši sa o 2°C po 2 hodinách, potom sa zníži o 2°C po 6 hodinách, zníži o 1°C po 7 hodinách. Nastavená teplota sa zníži o 2°C, ak spotrebič funguje v režime vykurovania dlhšie ako 1 hodinu, zníži sa o 2°C po 2 hodinách, potom sa zvýši o 2°C po 6 hodinách, zvýši o 2°C po 7 hodinách. SLEEP pre deti (režim 4) Nastavená teplota sa udrží nemenná. Poznámka: Režim vykurovania NIE JE k dispozícii na klimatizačných zariadeniach, ktoré majú k dispozícii iba režim chladenia.

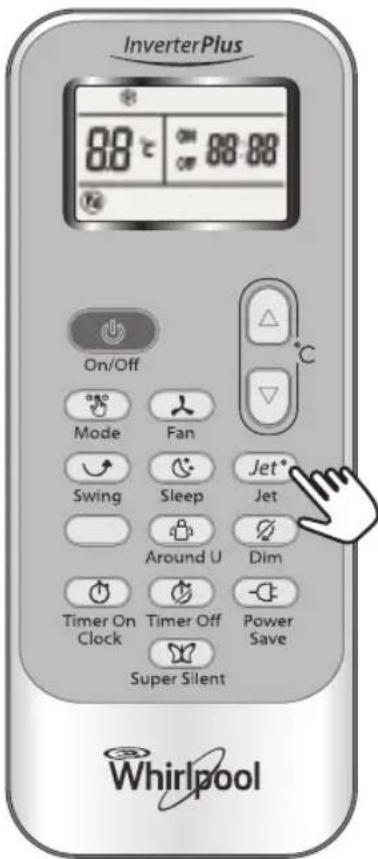

• Režim JET sa používa na spustenie alebo zastavenie rýchleho chladenia alebo vykurovania. Rýchle chladenie funguje pri vysokej rýchlosti ventilátora, pričom sa nastavená teplota zmení automaticky na 18°C. Rýchle vykurovanie funguje pri automatickej rýchlosti ventilátora, pričom sa nastavená teplota automaticky zmení na 32 °C.

• v režime JET môžete nastaviť smer prúdenia vzduchu alebo časomer. Ak chcete režim JET vypnúť, stlačte niektoré z tlačidiel - JET, MODE, FAN, ON/OFF alebo NASTAVENIE TEPLOTY, displej sa prepne na pôvodný režim. Poznámka:

• Tlačidlá spánkového režimu a 6. zmyslu nie sú k dispozícii v režime JET.

• Spotrebič bude pokračovať v prevádzke v režime JET, pokiaľ ho nevypnete stlačením niektorého z uvedených tlačidiel.274 Funkcia TIMER (Časomer) Je vhodné nastaviť časomer stlačením tlačidla TIMER ON/CLOCK (Zapnutie časomera/hodiny), dosiahnete tak príjemnú teplotu v izbe v čase príchodu domov. Okrem toho môžete časomer vypnúť stlačením tlačidla TIMER OFF (Vypnutie časomera) a dopriať si pokojný spánok v noci. Ako nastaviť funkciu TIMER ON (Zapnutie časomera) Tlačidlo TIMER ON/CLOCK (Zapnutie časomera/hodiny) sa môže používať na nastavenie programovania časomera tak, aby sa spotrebič zapol v požadovanom čase.

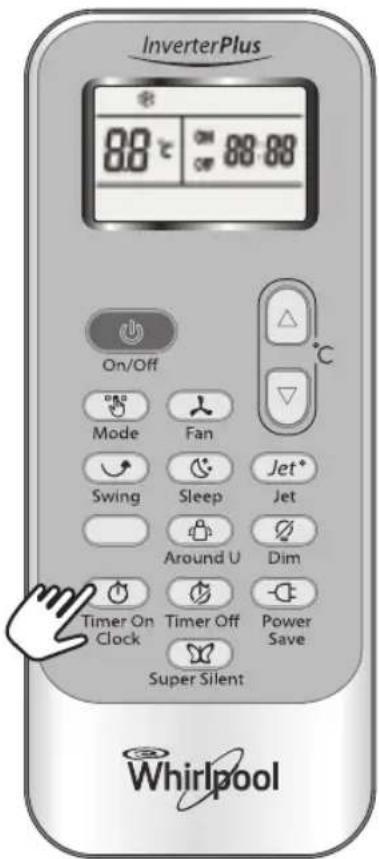

I) Stlačte tlačidlo TIMER ON/CLOCK (Zapnutie

časomera/hodiny) na 3 sekundy, keď na displeji bliká "ON 12:00", stlačte tlačidlá alebo , čím zvolíte čas, kedy sa má spotrebič zapnúť. Jedným stlačením tlačidla alebo zvýšite alebo znížite nastavenie o 1 minútu. Stlačením tlačidla alebo na 5 sekúnd zvýšite alebo znížite nastavenie o 10 minút. Stlačením tlačidla alebo na dlhšiu dobu sa nastavenie času zvýši alebo zníži o 1 hodinu. Poznámka: Ak do 10 sekúnd od stlačenia tlačidla TIMER ON/CLOCK (Zapnutie časomera/hodiny) neuvidíte čas, diaľkový ovládač automaticky ukončí režim TIMER ON (Zapnutie časomera).

III) Po uplynutí 5 sekúnd od zobrazenia nastaveného

času sa na displeji diaľkového ovládača zobrazia namiesto nastaveného času hodiny. Ako zrušiť zapnutie časomera Stlačte opäť tlačidlo TIMER ON/CLOCK (Zapnutie časomera/hodiny), začujete pípnutie a indikátor zmizne, nastavenia zapnutia časomera sa zrušilo. Poznámka: Funkcia TIMER OFF (Vypnutie časomera) je podobná, môžete automaticky vypnúť spotrebič v želanom čase. OONN Zvýšiť ZnížiťFunkcia Okolie Ak stlačíte toto tlačidlo, zobrazí sa , diaľkový ovládač vyšle údaj o skutočnej izbovej teplote v jeho okolí na interiérovú jednotku a spotrebič bude pracovať podľa uvedenej teploty, aby ste sa cítili čo najpríjemnejšie. Preto nechajte diaľkový ovládač na takom mieste, odkiaľ bude môcť správne vysielať signál interiérovej jednotke. Túto funkciu zapnete jedným stlačením tlačidla a zrušíte ju opätovným stlačením tohto tlačidla. Funkcia DIM Toto tlačidlo stlačte, ak chcete zapnúť alebo vypnúť osvetlenie displeja na ovládacom paneli interiérovej jednotky. Funkcia úspory energie Režim POWER SAVE (Úspora energie) je k dispozícii s prevádzkovými režimami CHLADENIE, VYKUROVANIE, ODVLHČOVANIE a IBA VENTILÁTOR. Ak stlačíte toto tlačidlo, na displeji diaľkového ovládača sa zobrazíí . Funkcia úspory energie pri režimoch CHLADENIE, VYKUROVANIE a ODVLHČOVANIE nastaví spotrebič na teplotu 25°C pri nízkej rýchlosti ventilátora. Funkcia úspory energie pri režime IBA VENTILÁTOR: spotrebič sa nastaví na nízku rýchlosť ventilátora. Zmeňte režim alebo stlačte tlačidlo úsporného režimu, aby ste túto funkciu zrušili. Poznámka: V tomto režime sa rýchlosť ventilátora a teplota nedá nastavovať. Funkcia tichej prevádzky Po stlačení tlačidla bude jednotka fungovať pri nízkej hladine hluku, čím sa dosiahne príjemné prostredie. sa zobrazí na diaľkovom ovládači. Poznámka: Funkcia tichej prevádzky sa vypne pri stlačení tlačidla MODE (Režim) alebo opätovnom stlačení tlačidla tichej prevádzky. Táto funkcia nemusí byť k dispozícii na niektorých modeloch.

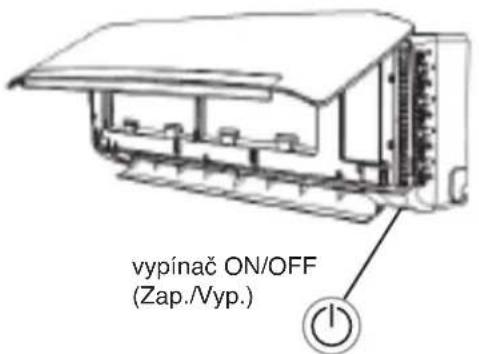

V stave núdze, alebo ak chýba diaľkový ovládač, môžete jednotku ovládať stlačením vypínača ON/OFF (Zap./Vyp.) na interiérovej jednotke.

• Zapnutie spotrebiča: keď je jednotka vypnutá, stlačte toto tlačidlo, ktoré spustí spotrebič v režime 6. zmysel.

• Vypnutie spotrebiča: keď je jednotka zapnutá, stlačte toto tlačidlo a jednotka prestane pracovať. Prevádzková podmienka Ochranné zariadenie sa môže rozpojiť a zastaviť spotrebič v prípadoch uvedených nižšie. *Pri modeloch pre tropické klimatické pásmo (T3) je teplotný bod 52°C namiesto 43°C. Ak klimatizačné zariadenie ostane dlhú dobu v prevádzke pri režime CHLADENIE alebo ODVLHČOVANIE pri otvorených dverách alebo okne a pri relatívnej vlhkosti vzduchu nad 80%, z výstupným otvorov môže kvapkať skondenzovaná voda. Záťaž hlukom

• Spotrebič nainštalujte na mieste, ktoré unesie jeho hmotnosť, aby mohol pracovať tichšie

• Exteriérovú jednotku nainštalujte na mieste, kde vypúšťaný vzduch a hluk spôsobený jej prevádzkou nebude rušiť vašich susedov.

• Pred výstup vzduchu exteriérovej jednotky neklaďte žiadne prekážky, zvýšilo by to hladinu hluku. Prvky ochranného zariadenia Pred opakovaním spustením jednotky po tom, čo sa jej činnosť zastavila, alebo sa zmenil počas činnosti režim, počkajte aspoň 3 minúty. Po pripojení na napájací zdroj a okamžitom zapnutí sa môže spotrebič spustiť s oneskorením 20 sekúnd. Ak sa zastavia všetky činnosti, stlačte znovu tlačidlo ZAP/VYP, čím zariadenie znovu spustíte. Časovač je potrebné znovu nastaviť, ak bol zrušený. Prvky režimu CHLADENIA Ochrana pred zamrznutím Ak teplota interiérového výmenníka tepla klesne na 0° alebo nižšie, kompresor prestane pracovať, aby sa spotrebič ochránil. Prvky režimu VYKUROVANIA Predhriatie Aby sa predišlo vyfukovaniu studeného vzduchu, na predhriatie interiérovej jednotky na začiatku režimu VYKUROVANIE je treba 2 - 5 minút. Počas predhrievania nebude interiérový ventilátor fungovať. Rozmrazovanie V režime VYKUROVANIE sa spotrebič automaticky rozmrazí (zbaví sa ľadu), aby sa zvýšila jeho účinnosť. Tento postup trvá obvykle 6 - 10 minút. Počas rozmrazovania sa ventilátor, pokiaľ je v prevádzke, zastaví a bliká kontrolka prevádzky. Po dokončení rozmrazovania sa spotrebič automaticky vráti k režimu VYKUROVANIA. Interferencie režimu Vzhľadom na to, že všetky interiérové jednotky používajú jednu vonkajšiu jednotku, vonkajšia jednotka môže fungovať iba v rovnakom režime (chladenie alebo kúrenie), takže ak je nastavený režim odlišný od aktuálneho režimu vonkajšej jednotky, spôsobí to interferenciu režimu. Nasledujúca schéma zobrazuje možnosti interferencie. x: interferencia režimu - v: normálna prevádzka Vonkajšia jednotka je vždy v prevádzke s režimom, na ktorý je nastavená prvá interiérová jednotka. Keď režim nastavenia nasledujúcej interiérovej jednotky interferuje s vonkajšou jednotkou, bude počuť 3 pípnutia a interiérová jednotka, ktorá interferuje s normálne zapnutými jednotkami sa vypne automaticky. Vykurovanie Teplota vzduchu vonku je vyššia ako *24 °C Teplota vzduchu vonku je nižšia ako *-10 °C Izbová teplota je vyššia ako *27 °C Chladenie Teplota vzduchu vonku je vyššia ako *43 °C Izbová teplota je nižšia ako *21 °C Odvlhčovanie Izbová teplota je nižšia ako *18 °C chladenie odvlhčovanie vykurovanie ventilátor chladenie v v x v odvlhčovanie v v x v vykurovanie x x v x ventilátor v v x v OCHRANA vypínač ON/OFF (Zap./Vyp.)277 ÚDRŽBA Čistenie predného panelu interiérovej jednotky

2. Vyberte predný panel

Predný panel otvorte v smere šípky (Obr. A). Silne potiahnite zarážky na bokoch predného panela, aby sa dal predný panel vybrať (Obr. B).

3. Vyčistite predný panel

Poutierajte ho mäkkou a suchou utierkou. Ak je spotrebič veľmi špinavý, použite na jeho očistenie vlažnú vodu (menej ako 40 °C). Po čistení ho nechajte vysušiť.

4. Predný panel znovu nasaďte a zatvorte

Predný panel znovu nasaďte a zatvorte zatlačením nadol. Poznámka:

• Na čistenie spotrebiča nepoužívajte benzín, ani prípravky na leštenie.

• Na interiérovú jednotku nestriekajte vodu Nebezpečenstvo! Zásah elektrickým prúdom! Čistenie vzduchového filtra Vzduchový filter sa musí vyčistiť po približne 200 používania. Vzduchový filter čistite každé dva týždne, ak klimatizačné zariadenie pracuje v mimoriadne prašnom prostredí.

1. Otvorte predný panel.

Ak je filter veľmi špinavý, umyte ho roztokom neutrálneho umývacieho prostriedku vo vlažnej vode. Po čistení ho nechajte vysušiť.

4. Filter znovu upevnite, vhodným hrotom

stlačte tlačidlo resetovania filtra (Obr. E) na pravej strane a zatvorte predný panel. Poznámka:

• Aby ste predišli poraneniu, po vybratí filtra sa prstami nedotýkajte rebier interiérovej jednotky.

• Nepokúšajte sa sami čistiť vnútro klimatizačného zariadenia.

• Nie je vypálený stýkač alebo poistka?

• Počkajte 3 minúty a znova spotrebič zapnite, činnosti jednotky môže brániť ochranné zariadenie.

• Nie sú vybité batérie diaľkového ovládača?

• Je zástrčka správne vsunutá v zásuvke elektrickej siete? Z jednotky neprúdi chladný alebo teplý vzduch

• Nie je špinavý vzduchový filter?

• Nie sú zakryté prívody a výstupy klimatizačného zariadenia?

• Je teplota nastavená správne?

• Nie sú otvorené dvere alebo okná? Neúčinné ovládanie

• Dochádza k silnému rušeniu (následkom nadmerného výboja statickej energie, výkyvom dodávaného napätia)? Nezabudnite, že činnosť nebude správna, v takom prípade odpojte elektrické napájanie a spotrebič znova zapojte po 2 - 3 sekundách. Nezačne okamžite fungovať

• Pri zmene režimu počas činnosti dochádza k 3 minútovému oneskoreniu. Zvláštny zápach

• Tento zápach môže pochádzať z iného zdroja, napríklad nábytku, cigariet, a pod., ktorý sa nasáva do jednotky a vyfukuje spolu so vzduchom. Zvuk tečúcej vody

• Normálne správanie spôsobené prúdením chladiacej zmesi v klimatizačnom zariadení.

• Zvuk rozmrazovania pri režime vykurovania. Zvuk praskania

• Zvuk môže vydávať rozťahovanie alebo zmršťovanie sa predného panelu v dôsledku teplotných zmien. Z výstupu vychádza hmla

• V miestnosti s nízkou teplotou je hmla? Normálne správanie v dôsledku výstupu chladného vzduchu z interiérovej jednotky počas režimu CHLADENIE alebo ODVLHČOVANIE. Kontrolka prevádzky bliká, ale ventilátor interiérovej jednotky je zastavený.

• Jednotka sa prepla z režimu vykurovania na rozmrazovanie. Kontrolka zhasne a systém sa vráti k režimu vykurovania. Prevádzkové problémy sú často spôsobené banálnymi príčinami, skôr ako sa obrátite na servis, pozrite si nasledujúcu tabuľku. Môžete tak ušetriť čas a zbytočné výdavky. Poznámka: Ak problém pretrváva, spotrebič vypnite a odpojte ho od elektrického napájania, potom zavolajte najbližšie autorizované servisné stredisko Whirlpool. Nepokúšajte sa premiestňovať, opravovať, rozmontovať ani modifikovať spotrebič sami.279

prečítajte túto príručku.

2. Spotrebič sa musí nainštalovať v

súlade s platnými vnútroštátnymi normami e elektrickom zapojení a podľa pokynov v tejto príručke, pričom inštaláciu musí urobiť kvalifikovaný technik.

3. Všetky zmeny polohy pri

inštalácii musia robiť odborníci;

4. Pred inštaláciou výrobok

boli najnižšie položené pohyblivé diely interiérovej jednotky aspoň 2,5 m nad podlahou alebo nad úrovňou zeme.

6. Po inštalácii musí zákazník

obsluhovať spotrebič podľa pokynov v tejto príručke, ktorú si treba odložiť na vhodnom mieste kvôli údržbe a prípadnému premiestneniu spotrebiča v budúcnosti.

BEZPEČNOSTNÉ OPATRENIA

1. Spotrebič sa musí napájať

prostredníctvom samostatného okruhu s vhodným napätím. Normálne prevádzkové napätie je v rozsahu 90 %~110 % nominálneho napätia. Prierez napájacieho elektrického kábla musí spĺňať predpísané požiadavky.

2. Na elektrickom napájacom kábli

je spoľahlivé uzemnenie. Je zakázané zapájať uzemňovací vodič k nasledujúcim predmetom: 1) Vodovodné potrubie 2) Plynová prípojka 3) Kanalizačné potrubie 4) Iné polohy považované za nebezpečné.

3. Zaistite bezpečné uzemnenie a

zapojenie uzemňovacieho vodiča k odborne namontovanému uzemňovaciemu systému budovy. Spotrebič musí byť vybavený ochranným zariadením proti elektrickým zvodom a pomocným ističom s dostatočnou kapacitou. Elektrický istič musí mať aj funkciu magnetickej a tepelnej aktivácie na zaistenie ochrany v prípade skratu a preťaženia. Typ Model Požadovaná kapacita vzduchového spínača Split Inverter 20K 30A 24K 30A 36K 40A280

poškodený, dajte ho vymeniť u výrobcu, v autorizovanom servise alebo o to požiadajte kvalifikovanú osobu, aby sa predišlo nebezpečenstvu;

6. Pri pevnom zapojení k elektrickej

sieti musí byť zaradený prerušovač obvodu so vzdialenosťou kontaktov aspoň 3 mm.

7. Riziko vážneho úrazu alebo smrti

káblové prepojenie medzi interiérovou a vonkajšou jednotkou musí spĺňať požiadavky schémy elektrického zapojenia, ktorá je pripevnená na spotrebiči.

9. Po ukončení inštalácie nesmú byť

elektrické komponenty prístupné.

10. Pri premiestňovaní a inštalácii

spotrebiča musia spolupracovať dve osoby, pretože spotrebič je veľmi ťažký.

11. Po vybalení klimatizačného

zariadenia odložte všetky diely obalu z dosahu detí.

12. Vzhľadom na vlastnosti

chladiaceho média, tlak v rúrkach je veľmi vysoký, preto dávajte pri inštalácii a oprave spotrebiča veľký pozor.

13. Do elektrického obvodu musí byť

podľa vnútroštátnych predpisov nainštalovaný prúdový chránič (RCD) s nastaveným menovitým zvyškovým prúdom nepresahujúcim 30 mA.$

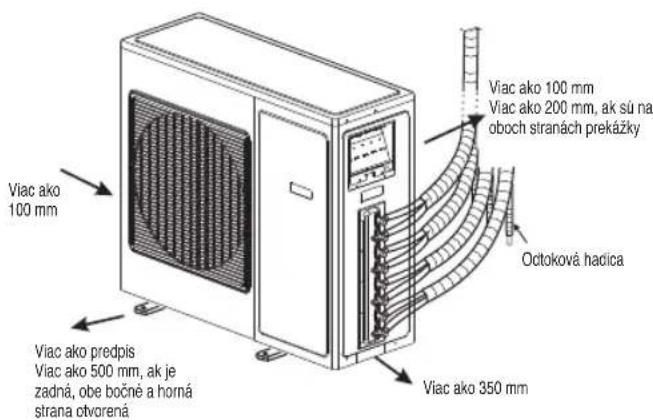

Viac ako 100 mm Viac ako 200 mm, ak sú na oboch stranách prekážky Viac ako 100 mm Viac ako predpis Viac ako 500 mm, ak je zadná, obe bočné a horná strana otvorená Odtoková hadica Viac ako 350 mm

POZNÁMKA: Obrázok uvedený vyššie je jednoduchou prezentáciou jednotky, nemusí zodpovedať vzhľadu výrobku, ktorý ste si zakúpili. Inštaláciu musia vykonať len autorizovaní pracovníci servisu v súlade s národnými predpismi týkajúcimi sa elektroinštalácie. Vzdialenosť od steny by mala byť väčšia než 150 mm Vzdialenosť od stropu by mala byť väčšia než 150 mm Vzdialenosť od podlahy by mala byť väčšia než 2500 mm Vzdialenosť od steny by mala byť väčšia než 150 mm Vnútorná jednotka Vonkajšia jednotka Inštalačná schéma282 Výber najvhodnejšieho umiestnenia Umiestnenie pri inštalácii interiérovej jednotky

• Tam, kde nie je v blízkosti prívodu vzduchu žiadna prekážka a vzduch môže jednoducho prúdiť do každého rohu v miestnosti.

• Tam, kde je možné jednoducho upraviť potrubie a otvor v stene.

• Dodržte požadovanú vzdialenosť od stropu a steny podľa inštalačnej schémy.

• Tam, kde sa dá vzduchový filter jednoducho vybrať.

• Jednotka a diaľkový ovládač musia byť vo vzdialenosti minimálne 1 m od televízneho prijímača, rozhlasu, atď.

• Aby sa zabránilo vplyvu žiarivky, jednotka by mala byť od nej vzdialená čo možno najviac.

• Do blízkosti prívodu vzduchu neklaďte nič, čo by mu mohlo prekážať.

• Na mieste, ktoré unesie hmotnosť a nespôsobí zvýšenie prevádzkovej hlučnosti a vibrácií.

• Interiérovú jednotku nie je vhodné inštalovať na miestach používaných ako práčovňa. Umiestnenie pri inštalácii exteriérovej jednotky

• Nainštalujte ju na vyhovujúcom a dobre vetranom mieste.

• Neinštalujte ju na mieste, kde môže dochádzať k úniku horľavého plynu.

• Dodržte požadovanú vzdialenosť od steny podľa inštalačnej schémy.

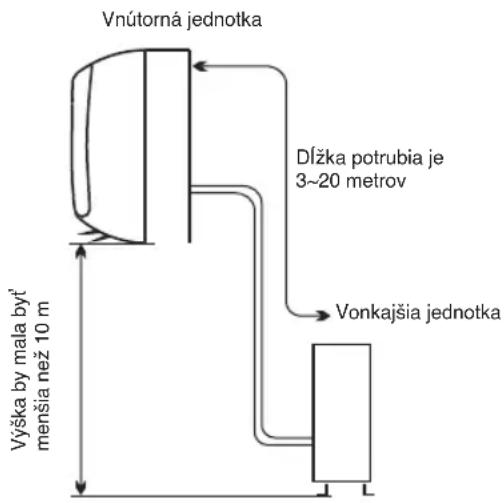

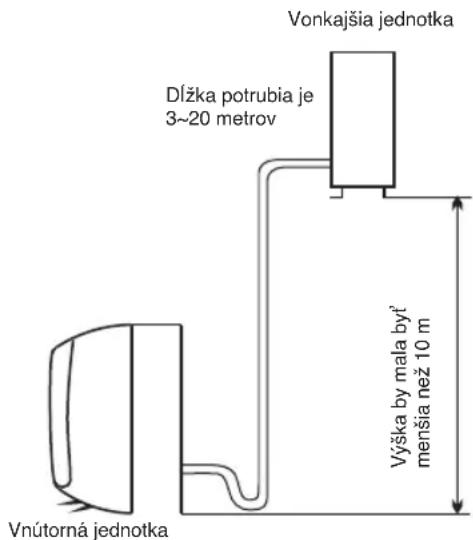

• Vzdialenosť medzi interiérovou a exteriérovou jednotkou by mala byť 5 metrov a maximálne môže byť 15 metrov, ak sa doplní chladiaca zmes.

• Exteriérovú jednotku neinštalujte na zaprášenom alebo mastnom mieste, do blízkosti výstupu vulkanizačného plynu.

• Neinštalujte ju vedľa cesty, kde by ju mohla znečistiť kalná voda.

• Pevná základňa tam, kde sa nezvýši prevádzková hlučnosť.

• Tam, kde nie je výstup vzduchu obmedzovaný prekážkou.

• Poloha pri inštalácii musí vydržať hmotnosť a vibrácie vonkajšej jednotky a zaručiť bezpečnosť pri inštalácii;

• Tam, kde odvádzaná voda nespôsobí žiaden problém. Vnútorná jednotka Dĺžka potrubia je 3~20 metrov Vonkajšia jednotka Výška by mala byť menšia než 10 m Vonkajšia jednotka Dĺžka potrubia je 3~20 metrov Vnútorná jednotka Výška by mala byť menšia než 10 m Model Štandardná dĺžka potrubia (m) Obmedzenie každej dĺžky potrubia interiérovej jednotky (m) Obmedzenie celkovej dĺžky potrubia (m) Obmedzenie rozdielu zdvihu H (m) Extra náplň chladiva (g/m) FM20ODU WA2 5+5 20 40 10 15 (Keď je celková dĺžka rúrky dlhšia ako 15 m) FM24ODU WA2 5+5+5 20 60 10 15 (Keď je celková dĺžka rúrky dlhšia ako 20 m) FM36ODU WA2 5+5+5+5 25 60 10 15 (Keď je celková dĺžka rúrky dlhšia ako 20 m)283

INŠTALÁCIA INTERIÉROVEJ JEDNOTKY

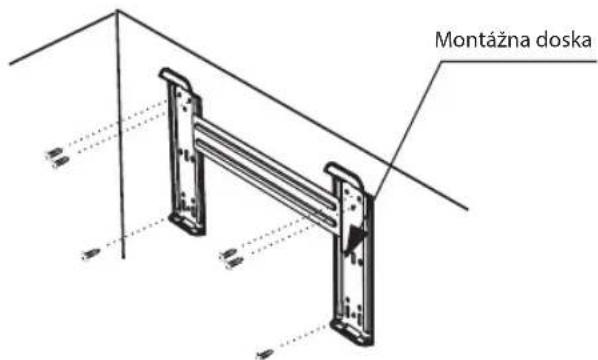

1. Inštalácia montážnej dosky

• Zvoľte miesto inštalácie montážnej dosky podľa miesta zvoleného miesta inštalácie interiérovej jednotky a smeru rúrky.

• Upravte horizontálnu polohu montážnej dosky uhlomerom alebo olovnicou.

• V stene vyvŕtajte otvory s hĺbkou 32 mm.

• Do otvoru vsuňte rozperu, potom namontujte montážnu dosku vhodnými skrutkami.

• Skontrolujte, či je doska dobre upevnená. POZNÁMKA: Tvar montážnej dosky sa môže líšiť od vyššie uvedenej, ale postup inštalácie sa nemení.

2. Vyvŕtajte otvor na rúrku

• Rozhodnite sa, kde vyvŕtať otvor na rúrku podľa polohy montážnej dosky.

• V stene vyvŕtajte otvor s priemerom približne 70 mm. Otvor by mal byť smerom von mierne naklonený nadol.

• Do otvoru v stene vsuňte priechodku, otvor sa tak udrží čistý.

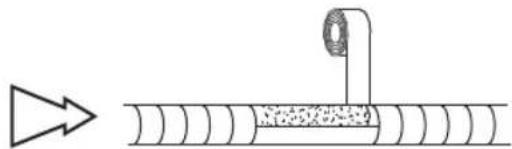

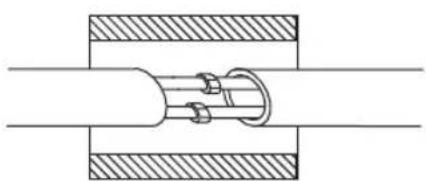

3. Inštalácia rúrky interiérovej jednotky

• Rúrky (pre kvapalinu a plyn) a káble prevlečte cez otvor v stene zvonku alebo ich po ukončení zapojení rúrok a kábla k interiérovej jednotke upevnite zvnútra, aby sa dali pripojiť k vonkajšej jednotke.

• Rozhodnite sa, kde odrezať plastový diel, miesto určte podľa smeru rúrky (ako vidno na ilustrácii nižšie). POZNÁMKA: Pri upevnení rúrky v smeroch 1, 2 alebo 4 odrežte príslušný plastový diel na základni interiérovej jednotky.

žliabok Smer rúrky Kus na odstránenie Kus na odstránenie vyrežte pozdĺž žliabku Montážna doska284 DÔLEŽITÉ: Tepelná izolácia spojov potrubí: Potrubné spoje obaľte tepelnoizolačnými materiálmi a potom ich obaľte vinylovou páskou. Tepelná izolácia potrubia: a. Pod potrubie umiestnite odtokovú hadicu. b. Izolačný materiál: polyetylénová pena s hrúbkou minimálne 6 mm. POZNÁMKA: Odtokovú hadicu pripraví používateľ.

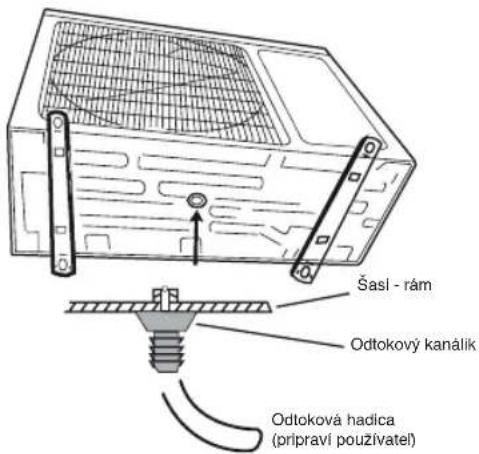

• Odtoková hadica musí smerovať nadol, aby bolo možné zabezpečiť jednoduchý odtok. Odtokovú hadicu neskrúcajte, nenechajte ju vyčnievať alebo vlniť sa, a jej koniec neponárajte do vody. Ak je k odtokovej hadici pripojená predlžovacia odtoková hadica, uistite sa, že je tepelne izolovaná, keď bude prechádzať cez interiérovú jednotku.

• Ak potrubie smeruje doprava, potrubie, prívodný elektrický kábel a odtoková hadica musia byť tepelne izolované a pripevnené k zadnej strane jednotky. Vonkajšia jednotka a. Pripojte rúrky interiérovej jednotky pomocou dvoch kľúčov. Mimoriadnu pozornosť venujte uťahovaciemu momentu, ako je uvedené nižšie, aby sa predišlo deformácii a poškodeniu rúrok, konektorov a skrutkám s rozšírenou hlavou. b. Najskôr ich dotiahnite prstami, potom použite kľúče. Tepelná izolácia Obalené vinylovou páskou Veľkosť rúrky Uťahovací moment Šírka matice Minimálna hrúbka Strana, kde bude prúdiť kvapalina (1/4 palca) 1,5 ~ 2 kg.m 17 mm 0,5 mm Strana, kde bude prúdiť plyn (3/8 palca) 3,1 ~ 3,5 kg.m 22 mm 0,7 mm Strana, kde bude prúdiť plyn (1/2 palca) 5,0 ~ 5,5 kg.m 24 mm 0,8 mm Strana, kde bude prúdiť plyn (5/8 palca) 6,0 ~ 6,5 kg.m 27 mm 0,8 mm Veľká rúrka Tepelne izolovaná hadica Malá rúrka Odtoková hadica (pripraví používateľ) Prívodný elektrický kábel285

2) Pripojte prívodný elektrický kábel k interiérovej

jednotke, a to pripojením káblov k svorkám na riadiacej doske individuálne, ako je uvedené ďalej.

3) Prichyťte prívodný elektrický kábel na riadiacu dosku

pomocou káblovej svorky.

4) Kryciu platničku dajte na pôvodné miesto a skrutku

dotiahnite. POZNÁMKA: (v závislosti od modelu) Je nutné odstrániť skrinku, aby bolo možné vykonať prepojenie na svorku interiérovej jednotky.

1) Uvoľnením skrutky vyberte prístupové dvierka z jednotky. Vyskrutkujte káblovú sponu a pripojte jednotlivé

vodiče ku svorkám na svorkovnici podľa zapojenia interiérovej jednotky.

2) Prichyťte prívodný elektrický kábel na svorkovnicu pomocou káblovej spony.

3) Prístupové dvierka dajte na pôvodné miesto a skrutku dotiahnite.

POZNÁMKA: (v závislosti od modelu) Pri pripojení svorky interiérovej jednotky treba vybrať skrinku. Krycia platnička Prívodný elektrický kábel Predný panel Interiérová jednotka Terminál (vnútri) Skrinka Pre FM20ODUWA2, nie je tam žiadny vnútorná jednotka C, D; Pre FM24ODUWA2, nie je tam žiadny vnútorná jednotka D286 UPOZORNENIE:

1. Ubezpečte sa, že farba vodičov a čísla svoriek exteriérovej jednotky sú rovnaké ako u interiérovej jednotky.

2. Použite individuálny silový obvod určený iba pre klimatizačné zariadenie. Pri elektrickom zapojení

postupujte podľa schémy obvodu upevnenej na spotrebiči.

3. Skontrolujte, či špecifikácia káblov zodpovedá nasledujúcej tabuľke. A minimálny prierez kábla by mal

spĺňať požiadavky normy 245 IEC 57.

4. Skontrolujte vodiče a po pripojení kábla sa uistite, že sú všetky pevne prichytené. Kábel musí byť pevne

prúdom uzemnenia. Špecifikácia kábla Pre FM20ODUWA2, nie je tam žiadny vnútorná jednotka C, D; Pre FM24ODUWA2, nie je tam žiadny vnútorná jednotka D Model Prípojný elektrický kábel (vonkajšia jednotka) Prívodný elektrický kábel Hlavné sieťové napájanie (Poznámka) FM20ODUWA2 H05RN-F,3G 2.5mm

1. Inštalácia odtokového kanálika a odtokovej hadice

Kondenzát sa vypúšťa z exteriérovej jednotky, keď jednotka pracuje v režime vykurovania. Aby ste nerušili Vašich susedov a kvôli ochrane prostredia, nainštalujte odtokový kanálik a odtokovú hadicu na priamy odvod kondenzovanej vody. Odtokový kanálik nainštalujte na rám exteriérovej jednotky, potom ku kanáliku pripojte odtokovú hadicu, ako je zobrazené na obrázku vpravo.

2. Inštalácia a upevnenie exteriérovej jednotky

Pomocou skrutiek a matíc jednotku pripevnite pevne na rovnej a silnej podlahe. Ak jednotku inštalujete na stenu alebo strechu, dbajte na to, aby ste správne pripevnili oporu, aby sa predišlo jej otrasom v dôsledku silných vibrácií alebo silného vetra.

3. Pripojenie potrubia exteriérovej jednotky

• Z 2- a 3- cestného ventilu dajte dolu krytky.

• K 2- a 3-cestným ventilom pripojte potrubia oddelene, podľa požadovaného krútiaceho momentu.

4. Pripojenie kábla exteriérovej jednotky (pozri predchádzajúcu stranu)

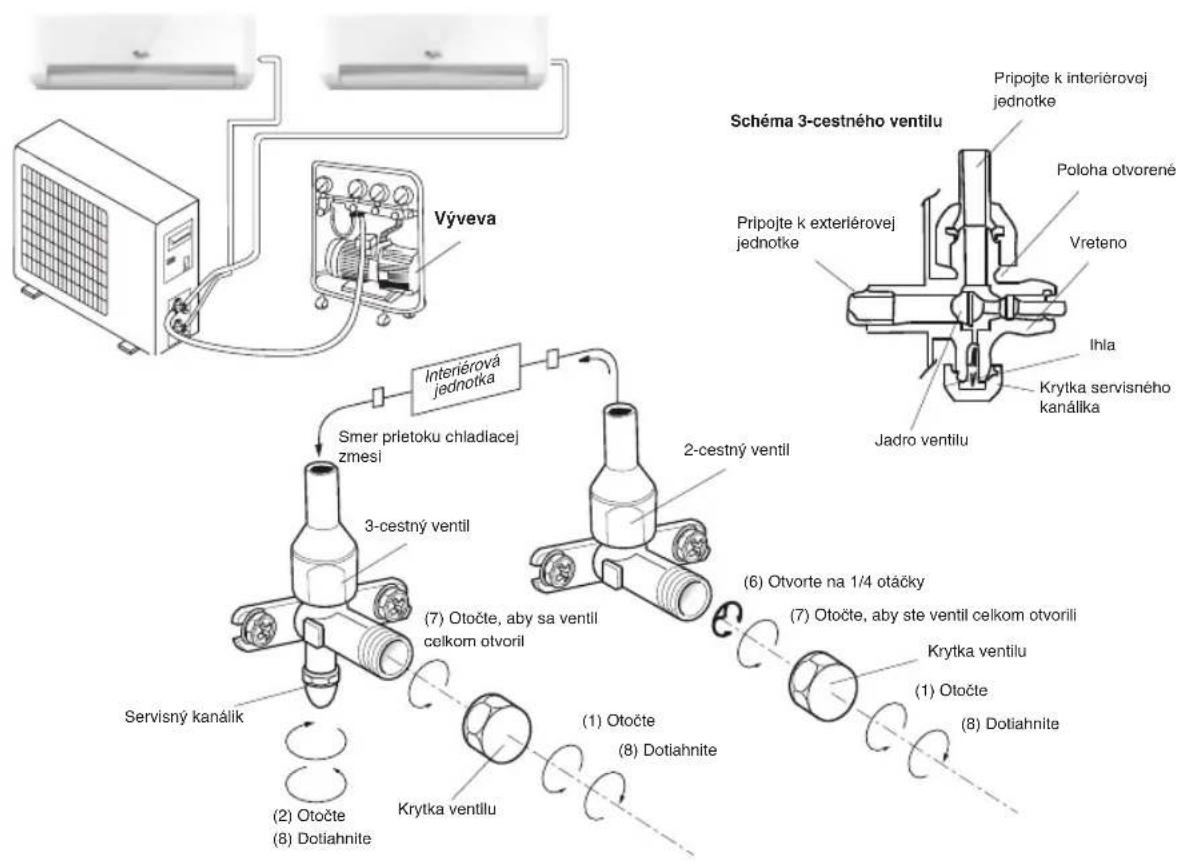

Šasi - rám Odtokový kanálik Odtoková hadica (pripraví používateľ)288 ČISTENIE VZDUCHU Vzduch obsahujúci vlhkosť, ktorý zostáva v chladiacom cykle, môže spôsobiť zlyhanie kompresora. Po pripojení interiérových a exteriérových jednotiek odstráňte vzduch a vlhkosť z chladiaceho cyklu pomocou vývevy, ako je uvedené nižšie. Poznámka: Pretože tlak systému je vysoký tiež aby sa chránilo životné prostredie, dbajte na to, aby ste chladiacu zmes nevypustili priamo do ovzdušia. Ako vyčistiť vzduchové hadice:

1. Odskrutkujte a snímte krytky z 2- a 3-cestných ventilov.

5. Nechajte vývevu ďalej pracovať a zatvorte otočný regulátor nízkeho tlaku na zbernom potrubí vývevy.

Potom vývevu zastavte.

6. Otvorte 2-cestný ventil o 1/4 otáčky, potom ho zatvorte po 10 sekundách. Skontrolujte tesnost' všetkých

spojov pomocou mydlovej vody alebo elektronického snímača.

7. Otočte vretenom 2- a 3-cestného ventilu. Odpojte ohybnú hadicu vývevy.

8. Na pôvodné miesto dajte a dotiahnite všetky krytky ventilov.

1. Skúste problém vyriešiť sami podľa pokynov v

časti „Príručka na odstraňovanie problémov".

2. Spotrebič vypnite a opäť ho zapnite, aby ste

videli, či porucha pretrváva. Pokiaľ poruchy pretrváva aj po vykonaní vyššie uvedených kontrol, zavolajte stredisko služieb pre zákazníkov. Uveďte:

• krátky opis poruchy;

• presný model klimatizačného zariadenia;

• servisné číslo (je to číslo pod slovom Service na servisnom štítku, ktorý sa nachádza na bočnej alebo spodnej strane interiérovej jednotky). Servisné číslo je uvedené aj na záručnom liste;
