NÁVOD NA OBSLUHU WA24ODU32 WHIRLPOOL

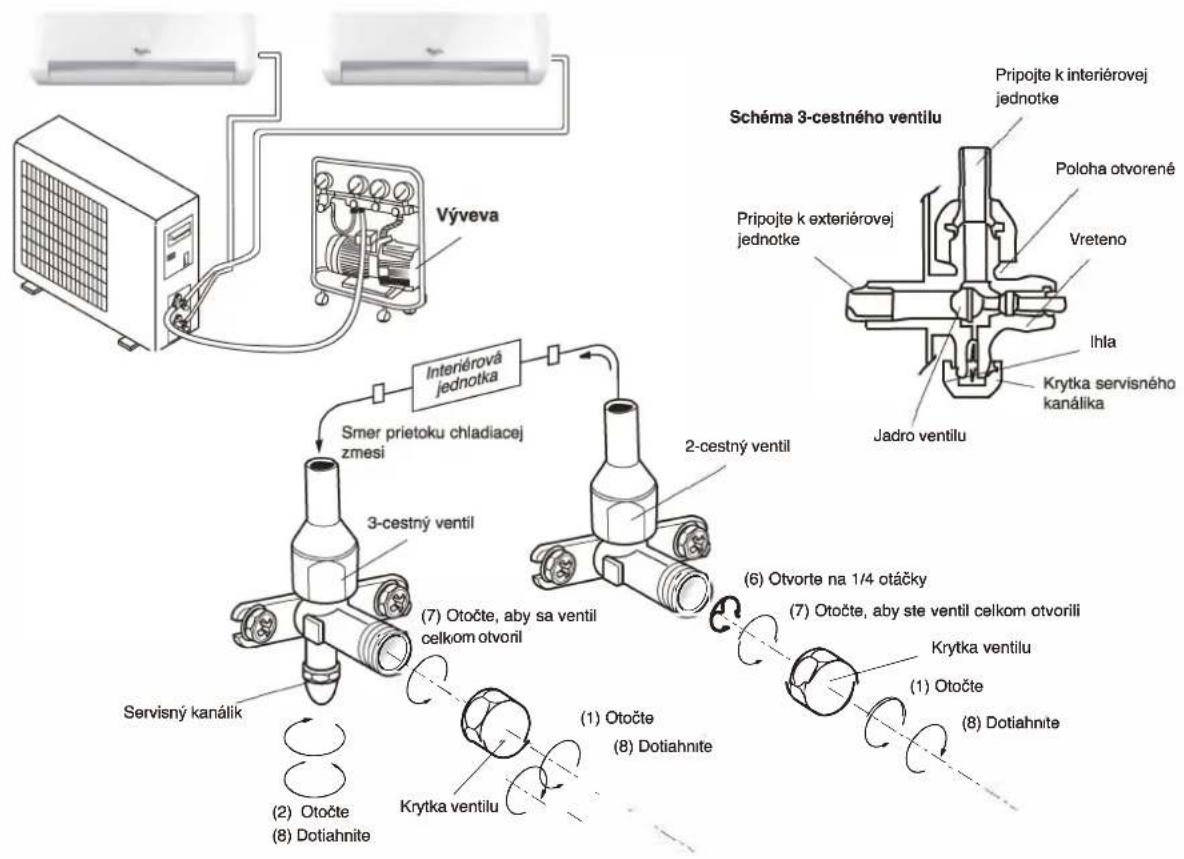

schéma trfcestného ventilu

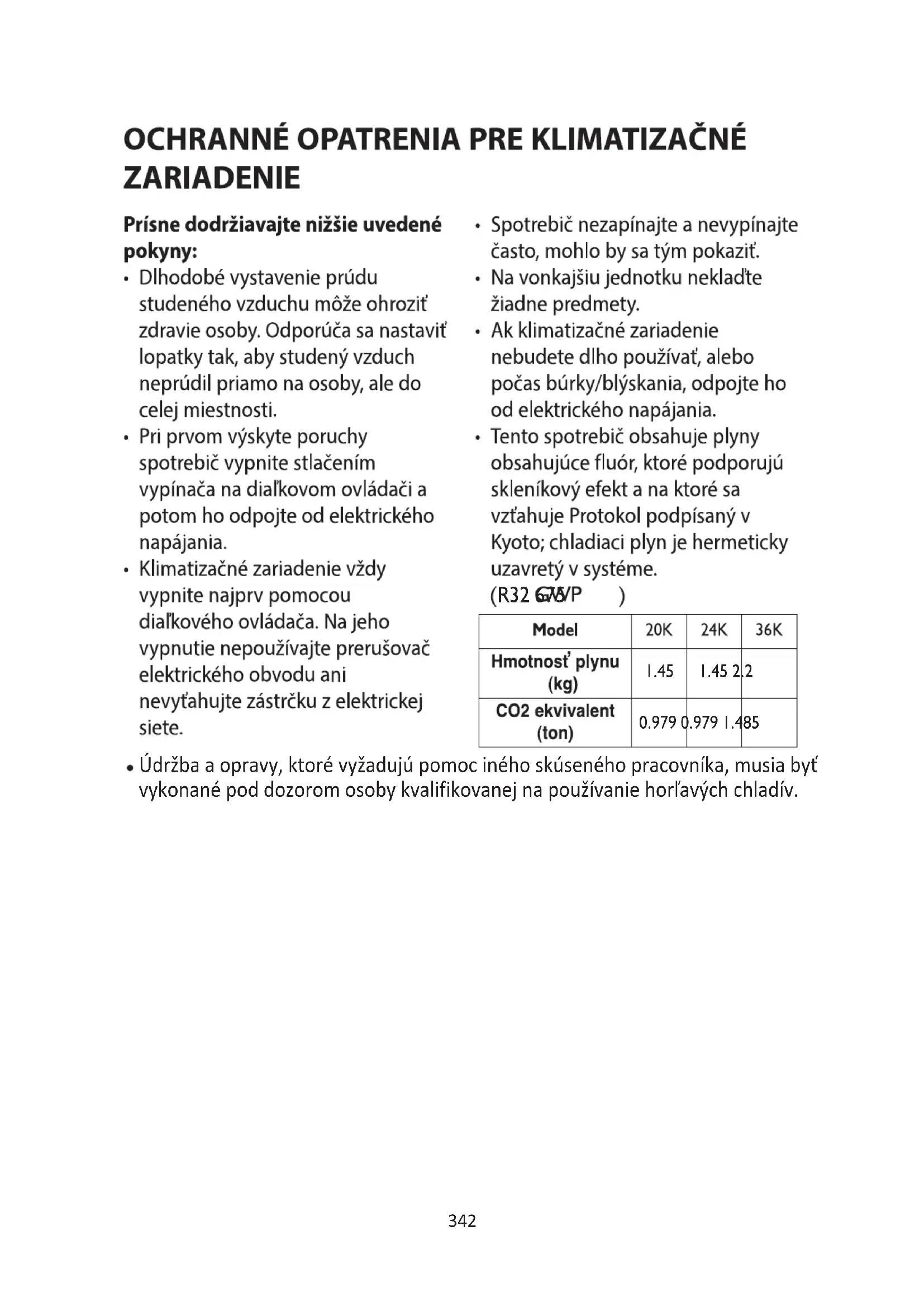

Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív.343

• Kompletný návod s podrobnými pokynmi pre inštaláciu, servis, údržbu a opravu si môžete sahnuť na stránke docs.whirlpool.eu.

Na urýchlenie procesu odmrazovania alebo na čistenie nepoužívajte žiadne prostriedky okrem tých, ktoré odporúča výrobca.

 Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnos zodpovedá ploche miestnos určenej pre prevádzku; bez nepretržite pracujúcich zdrojov vznietenia (ako sú otvorené plamene, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).

 Neprepichujte ani nespaľujte. Nezabúdajte, že chladivo môže byť bez zápachu.

• Osoba, ktorá pracuje na chladiacom okruhu alebo otvára chladiaci okruh, by mala mať aktuálne platné osvedčenie vydané akreditovaným kontrolným orgánom, ktoré potvrdzuje jej kvalikáciu na bezpečnú manipuláciu s chladivami v súlade s uznanými špecikáciami odvetvia. Servisné práce smú byť vykonávané iba podľa odporúčaní výrobcu zariadenia.. Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalikovanej na používanie horľavých chladív. Spotrebič musí byť inštalovaný, prevádzkovaný a skladovaný v miestnos s plochou väčšou ako 10 m2. Inštalácia potrubia sa vykoná v miestnos s plochou väčšou ako 10 m2. Potrubie musí spĺňať národné predpisy týkajúce sa plynu. Maximálne množstvo chladiacej náplne je 2,5 kg. Mechanické konektory používané vnútri musia spĺňať normu ISO 14903. Keď sa mechanické konektory používajú vnútri opakovane, musia byť obnovené tesniace čas. Keď sa obrubové spoje používajú vnútri opakovane, obrubová časť musí byť urobená nanovo. Inštalácia potrubia sa musí udržiavať minimálna. Mechanické spoje musia byť prístupné na účely údržby.

1. Preprava zariadenia, ktoré obsahuje

horľavé chladivá, musí prebiehať v súlade s predpismi pre prepravu.

2. Označovanie zariadenia značkami

musí spĺňať požiadavky miestnych predpisov.

3. Likvidácia zariadenia, v ktorom sa

používajú horľavé chladivá, musí byť v súlade s národnými predpismi.

4. Zariadenia/spotrebiče by sa mali

skladovať podľa pokynov výrobcu.

5. Pri skladovaní zabaleného

(nepredaného) zariadenia v ochrannom skladovacom obale by mal byť obal zostrojený tak, že mechanické poškodenie zariadenia v obale nespôsobí únik chladiacej náplne. Maximálny počet kusov zariadenia, ktoré možno skladovať spolu, sa určuje podľa miestnych predpisov.

6. Informácie o servise.

6-1 Kontroly priestoru Pred začiatkom práce na systéme, ktorý obsahuje horľavé chladivo, je potrebné vykonať bezpečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pri opravách chladiaceho systému je pred vykonávaním prác na systéme potrebné urobiť nasledujúce prevenvne opatrenia.344 6-2 Pracovný postup Práce sa budú vykonávať podľa kontrolovaného postupu, aby sa minimalizovalo riziko prítomnos horľavého plynu alebo výparov pri vykonávaní prác. 6-3 Celkový pracovný priestor Všetci pracovníci údržby a ostatní, ktorí pracujú v okolí, musia byť informovaní o charaktere vykonávaných prác. Vyhýbajte sa práci v obmedzených priestoroch. Okolie pracovného priestoru musí byť oddelené. Dbajte, aby podmienky v priestore boli bezpečné a horľavý materiál bol pod kontrolou. 6-4 Kontrola prítomnos chladiva Oblasť sa musí kontrolovať vhodným detektorom chladiva pred prácou i počas nej, aby si technici boli vedomí potenciálne výbušnej atmosféry. Dbajte, aby zariadenie na detekciu únikov bolo vhodné pre použie s horľavými chladivami, t.j., aby neiskrilo a bolo správne utesnené alebo aby bolo iskrovo bezpečné. 6-5 Prítomnosť hasiaceho zariadenia Ak sa na chladiacom zariadení alebo súvisiacich časach majú vykonávať práce za horúca, musí byť poruke hasiaci prístroj. V oblas plnenia musíte mať práškový alebo penový hasiaci prístroj s CO

6-6 Žiadne zdroje vznietenia Žiadna osoba vykonávajúca práce v súvislos s chladiacim systémom, pri ktorých dochádza k otvoreniu potrubia, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať zdroje vznietenia takým spôsobom, ktorý by viedol k riziku vzniku požiaru alebo výbuchu. Všetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byť v dostatočnej vzdialenos od miesta inštalácie, opráv, odstraňovania a likvidácie, počas ktorých by horľavé chladivo mohlo uniknúť do okolitého priestoru. Pre vykonávaním prác treba okolie zariadenia skontrolovať, aby sa vylúčili riziká vzniku požiaru a vznietenia. Je potrebné umiestniť tam upozornenia „Fajčiť zakázané!“. 6-7 Vetraná oblasť Pred vniknum do systému alebo vykonávaním prác za horúca dbajte, aby bola oblasť otvorená ale primerane vetraná. Vetranie je nutné počas celej doby vykonávania prác. Vetranie by malo bezpečne rozptýliť uvoľnené chladivo, najlepšie von do vzduchu. 6-8 Kontroly chladiaceho zariadenia Vymieňané elektrické komponenty musia byť vhodné na daný účel a podľa správnych špecikácií. Za každých okolnos treba dodržiavať pokyny výrobcu pre údržbu a servis. V prípade pochybnos sa obráťte o pomoc na technické oddelenie výrobcu. Pre inštalácie s horľavým chladivom sú potrebné nasledujúce kontroly: - Veľkosť náplne je podľa veľkos miestnos, v ktorej sú nainštalované čas obsahujúce chladivo. - Vetracia mechanika a výstupné otvory pracujú správne a nie sú zablokované. - Ak sa používa nepriamy chladiaci okruh, treba skontrolovať, či v druhotnom okruhu nie je chladivo; - Označenie zariadenia musí byť stále viditeľné a čitateľné. nečitateľné označenia a nápisy musia byť opravené; - chladiace potrubie alebo komponenty sú nainštalované v polohe, kde nie je pravdepodobné, že by boli vystavené látkam, ktoré by mohli spôsobiť koróziu komponentov345 obsahujúcich chladivo, pokiaľ eto komponenty nie sú vyrobené z materiálov odolných voči korózii alebo vhodne chránené pred koróziou. 6-9 Kontroly elektrických zariadení V rámci opravy a údržby elektrických komponentov sa musia vykonať úvodné bezpečnostné kontroly a dodržiavať postupy kontroly komponentov. Ak sa zis chyba, ktorá by mohla ohroziť bezpečnosť, potom do obvodu nesmie byť pripojený prívod elektriny, kým sa chyba uspokojivo neodstráni. Ak chybu nemožno odstrániť okamžite, ale je potrebné v prevádzke pokračovať, treba použiť vhodné dočasné riešenie. Musí sa to nahlásiť majiteľovi zariadenia, aby boli informované všetky strany. Úvodné bezpečnostné kontroly budú zahŕňať: - či sú kondenzátory vybité: treba to urobiť bezpečným spôsobom, aby sa zabránilo iskreniu; - že elektrické komponenty nie sú pod prúdom a vodiče pri napĺňaní, regenerácii alebo čistení systému nie sú odhalené; - že je trvalé uzemnenie.

7. Opravy utesnených komponentov

Počas opravy utesnených komponentov musia byť všetky prívody elektriny do zariadenia, na ktorom sa pracuje, odpojené pred odstránením uzavretého elektrického prívodu do zariadenia počas servisných prác, potom je potrebné umiestniť trvale fungujúcu formu detekcie úniku na najkrickejšie miesto, aby upozornila na potenciálne nebezpečnú situáciu. Zvláštnu pozornosť treba venovať nasledujúcim bodom, aby pri práci na ež elektrických komponentoch. Puzdro nebolo zmenené tak, že to ovplyvní úroveň ochrany. To zahŕňa poškodenie káblov, nadmerný počet pripojení, svorky, ktoré nie sú podľa pôvodnej špecikácie, poškodenie tesnení, nesprávne nasadenie priechodiek a pod. Dbajte, aby bolo zariadenie pripevnené bezpečne. Dbajte, aby tesnenia alebo tesniaci materiál neboli opotrebované, takže už neslúžia svojmu účelu a nezabraňujú úniku horľavej atmosféry. Náhradné diely musia byť v súlade so špecikáciami výrobcu. POZNÁMKA: Použie silikónového tmelu môže znižovať účinnosť niektorých typov zariadení na detekciu únikov. Iskrovo bezpečné komponenty nemusia byť izolované predtým, než sa na nich pracuje.

8. Oprava iskrovo bezpečných

komponentov Nevystavujte okruh indukčnej alebo kapacitnej záťaži, kým sa nepresvedčíte, že neprekročí napäe a prúd povolené pre používané zariadenie. Iskrovo bezpečné komponenty sú jediné typy, s ktorými možno pracovať v prítomnos horľavej atmosféry, keď sú pod prúdom. Skúšobný prístroj musí mať správne hodnoty. Komponenty nahrádzajte iba súčiastkami podľa špecikácií výrobcu. Iné súčiastky by mohli spôsobiť vznietenie chladiacej atmosféry z úniku.

Skontrolujte, či káble nie sú opotrebované, skorodované, vystavené nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Kontroly musia brať do úvahy aj účinky starnua alebo nepretržitých vibrácií zo zdrojov, ako sú kompresory alebo venlátory.346

10. Detekcia horľavých chladív

Pri hľadaní alebo detekcii únikov sa za žiadnych okolnos nesmú používať potenciálne zdroje vznietenia. Halidový detektor (alebo iný detektor s otvoreným plameňom) sa nesmie používať.

11. Metódy detekcie úniku

Pre systémy obsahujúce horľavé chladivá sa považujú za prijateľné nasledujúce metódy detekcie úniku: - Na detekciu horľavých chladív sa musia používať elektronické detektory úniku, ale citlivosť nemusí byť adekvátna, alebo môže byť potrebné ich rekalibrovať (detekčné zariadenie sa musí kalibrovať v oblas bez chladiva). - Dbajte, aby detektor nebol potenciálnym zdrojom vznietenia a bol vhodný na použité chladivo. - Zariadenie na detekciu úniku musí byť nastavené na percento maximálnej povolenej koncentrácie (LFL) chladiva a musí byť kalibrované na použité chladivo a potvrdené príslušné percentuálne množstvo plynu (maximálne 25%). - Kvapaliny na detekciu úniku sú vhodné na použie s väčšinou chladív, ale treba sa vyhnúť použiu saponátov obsahujúcich chlór, pretože chlór môže reagovať s chladivom a skorodovať medené potrubie. - V prípade podozrenia z úniku je potrebné odstrániť/zahasiť všetky otvorené plamene. - Ak sa zis únik chladiva, pri ktorom je potrebné spájkovanie, všetko chladivo sa musí zo systému regenerovať alebo izolovať (pomocou uzatváracích venlov) v čas systému, ktorá je vzdialená od úniku. - V tom prípade sa pred spájkovaním aj počas neho systém prečis dusíkom bez kyslíka (OFN).

12. Odstránenie a odvzdušnenie

- Pred vniknum do chladiaceho okruhu za účelom opráv alebo na akékoľvek iné účely sa musia použiť konvenčné postupy. Je však dôležité dodržiavať zvyčajnú prax, pretože treba brať do úvahy horľavosť. Je potrebné dodržiavať nasledujúci postup: - Odstráňte chladivo. - Vyčiste okruh inertným plynom. - Odvzdušnite. - Znovu vyčiste inertným plynom. - Otvorte okruh prerezaním alebo spájkovaním. Náplň chladiva sa regeneruje v správnych regeneračných valcoch. Systém sa prepláchne OFN, aby bola jednotka bezpečná. Tento proces možno bude potrebné opakovať niekoľkokrát. Na túto úlohu sa nesmie používať stlačený vzduch ani kyslík. Preplachovanie sa dosiahne prerušením napĺňania, až sa dosiahne pracovný tlak, potom vypustením do atmosféry a napokon vákuovaním. Tento postup sa musí opakovať, až v systéme nezostane žiadne chladivo. Po použi poslednej náplne musí byť systém vypustený na atmosférický tlak, aby sa na ňom mohlo pracovať. Ak sa má na potrubí vykonávať spájkovanie, táto operácia je absolútne nevyhnutná. Dbajte, aby výstupný otvor vákuového čerpadla nebol v blízkos zdrojov vznietenia a v systéme s OFN bolo vákuum a aby bolo k dispozícii nepretržité vetranie.

Okrem konvenčných postupov plnenia treba dodržiavať nasledovné požiadavky: - Dbajte, aby pri použi plniaceho zariadenia nedošlo ku kontaminácii odlišnými chladivami. - Hadice a prípojky musia byť čo najkratšie, aby sa minimalizovalo347 množstvo chladiva, ktoré je v nich. - Valce musia stáť rovno. - Dbajte, aby bol chladiaci systém pred napĺňaním najprv uzemnený. - Po skončení napĺňania systém označte (ak ešte nie je označený). - Treba si mimoriadne dávať pozor, aby nedošlo k preplneniu systému. Pred opätovný naplnením systému ho treba podrobiť tlakovej skúške s OFN. Skúška tesnos systému sa vykoná po skončení napĺňania ale pred spustením. Doplňujúca skúška tesnos sa vykoná pred opustením pracoviska. 14.Vyradenie z prevádzky Pred vykonaním tohto postupu musí byť technik dôkladne oboznámený so zariadením a všetkými jeho detailami. Odporúča sa, aby všetky chladivá boli regenerované bezpečne. Pred vykonaním tejto úlohy treba odobrať vzorku oleja a chladiva pre prípad, že by bola potrebná analýza pred opätovným použim regenerovaného chladiva. Je dôležité, aby bolo pred spustením úlohy k dispozícii elektrické napájanie. a. Musíte sa zoznámiť so zariadením a jeho prevádzkou. b. Systém elektricky izolujte. c. Predtým, než začnete postup, dbajte, aby: - ste mali k dispozícii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu s chladivovými ašami - ste mali k dispozícii všetky osobné ochranné prostriedky a používali ich správne; - na proces regenerácie dohliadala kompetentná osoba; - regeneračné vybavenie a aše zodpovedali príslušným normám. d. Ak je to možné, vypumpujte chladiaci systém. e. Ak vákuum nie je možné, urobte zberné potrubie, aby bolo možné odstrániť chladivo z rôznych čas systému. f. Dbajte, aby boli valce na váhe pred regeneráciou. g. Spuste regeneračný stroj a obsluhujte ho podľa pokynov výrobcu. h. Valce neprepĺňajte. (Tekutá náplň nie je viac ako 80 % objemu).

i. Neprekračujte maximálny pracovný

tlak valca, ani len dočasne. j. Keď sú valce naplnené správne a proces je ukončený, dbajte, aby valce a zariadenie boli bezodkladne z miesta odstránené a všetky uzatváracie venly na zariadenie zavreté. k. Regenerované chladivo sa nesmie napĺňať do iného chladiaceho systému, pokiaľ nie je vyčistené a skontrolované.

Zariadenie musí byť označené s uvedením, že bolo vyradené z prevádzky a chladivo z neho bolo vypustené. Na označení musí byť uvedený dátum a podpis. Dbajte, aby nálepky na zariadení uvádzali, že zariadenie obsahuje horľavé chladivo.

Pri odstraňovaní chladiva zo systému, či už pri servisných prácach alebo vyradení z prevádzky, sa odporúčajú bezpečné postupy pre odstránenie všetkých chladív. Pri prekladaní chladiva do valcov sa uiste, aby boli použité správne valce na regeneráciu chladiva. Dbajte, aby ste mali k dispozícii správny počet valcov, do ktorých sa vmes náplň z celého systému. Všetky valce, ktoré sa použijú, sú určené pre regenerované chladivo a označené pre toto chladivo (t. j. špeciálne valce pre regeneráciu chladiva). Valce musia byť vybavené pretlakovým venlom348 a súvisiacimi uzatváracími venlmi v dobrom prevádzkovom stave. Pred regeneráciou sú prázdne regeneračné valce vákuované a podľa možnos vychladené. Regeneračné zariadenie musí byť v dobrom prevádzkovom stave v súlade s pokynmi k tomuto zariadeniu a vhodné na regeneráciu horľavých chladív. Okrem toho musia byť k dispozícii kalibrované váhy v dobrom prevádzkovom stave. Hadice musia byť vybavené tesniacimi odpájateľnými spojkami a v dobrom stave. Pred použim regeneračného stroja skontrolujte, či je v uspokojivom prevádzkovom stave, bol správne udržiavaný a súvisiace elektrické komponenty sú utesnené, aby sa predišlo vznieteniu v prípade uvoľnenia chladiva. V prípade pochybnos sa poraďte s výrobcom. Regenerované chladivo sa vráť dodávateľovi chladiva v správnom regeneračnom valci a vybavené označením Prevoz odpadu. Nemiešajte chladivá v regeneračných jednotkách, hlavne nie vo valcoch. Ak sa majú odstrániť kompresory alebo kompresorové oleje, dbajte, aby boli odvzdušnené na prijateľnú úroveň, aby v mazive nezostalo horľavé chladivo. Proces odvzdušnenia sa vykoná pred vrátením kompresora dodávateľom. Na zrýchlenie tohto procesu sa použije iba elektrické ohrievanie telesa kompresora. Po vypustení oleja zo systému pracujte bezpečne.  Pri sťahovaní alebo premiestňovaní klimazácie sa poraďte so skúsenými servisnými technikmi, ako jednotku odpojiť a znova nainštalovať.  Pod internú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnos. Kvapkajúci kondenzát by ich mohol zamočiť, a spôsobiť tak škodu na vašom majetku alebo poruchu. Dbajte, aby vetracie otvory neboli zablokované.  Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnos zodpovedá ploche miestnos určenej pre prevádzku. Spotrebič musí byť skladovaný v miestnos, kde sa nepretržite nepracuje s otvoreným plameňom (napríklad pustený plynový spotrebič) a zdrojmi vznietenia (napríklad pustený elektrický ohrievač). Opakovane použiteľné mechanické spojky a obrubové spoje nie sú dovolené.349OPIS SPOTREBICA

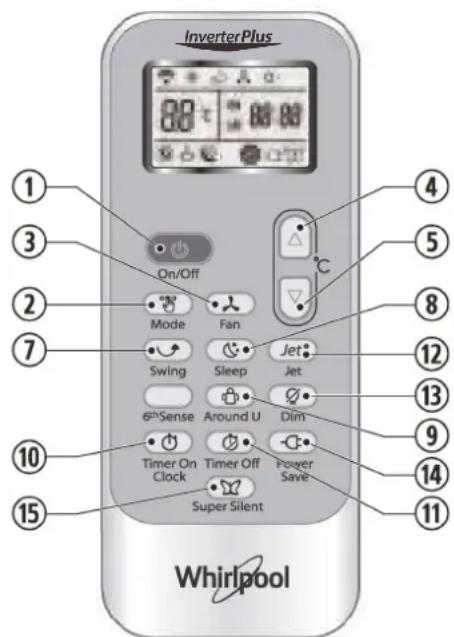

Funkcia 6th Sense nie je dostupná pre produkt Free Match, po kliknutí na tlačidlo 6th Sense výrobok nebude reagovať.

Schéma 3-cestného ventilu
