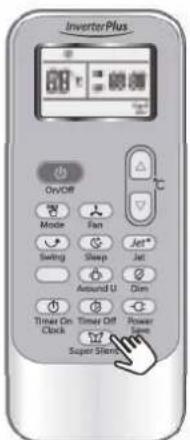

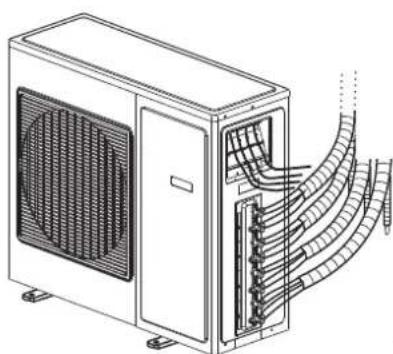

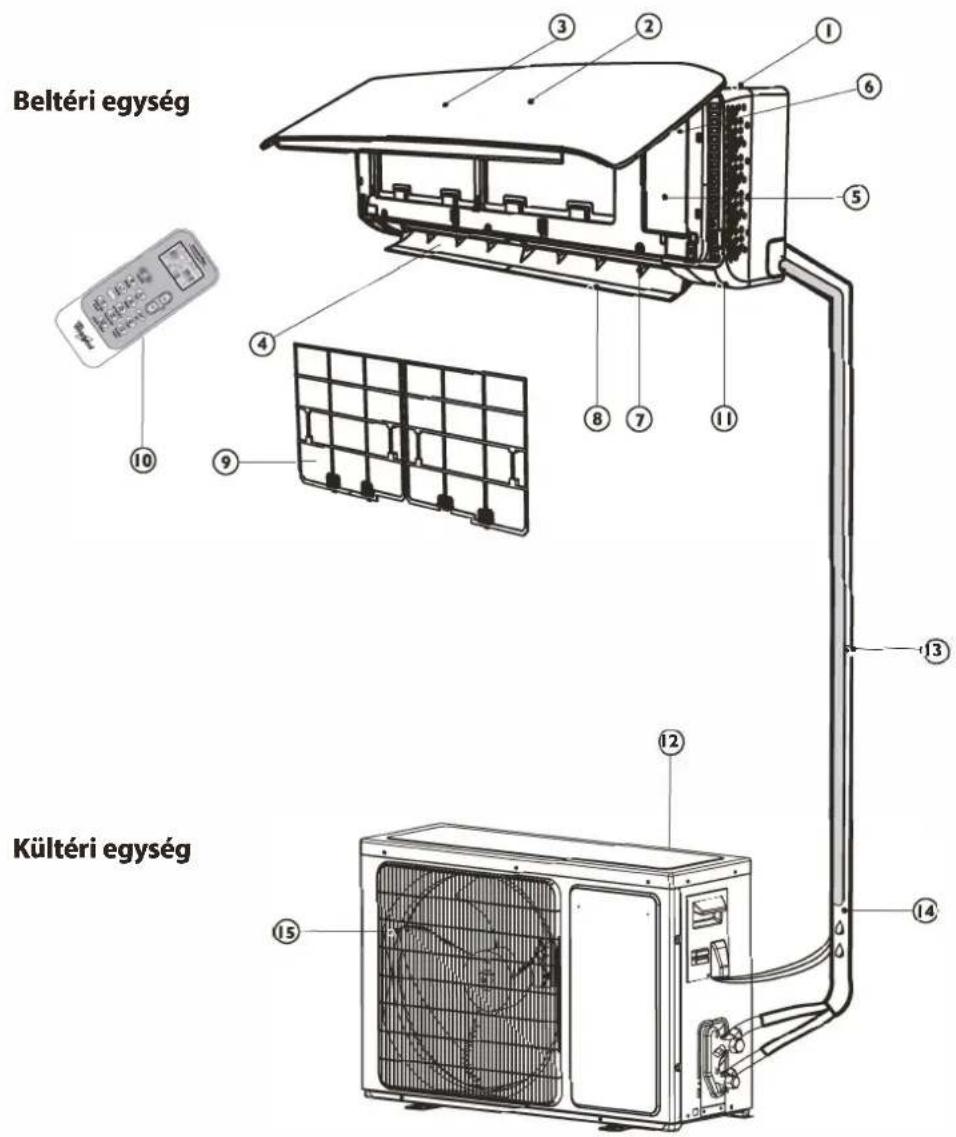

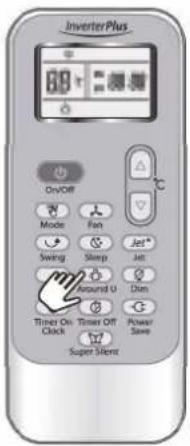

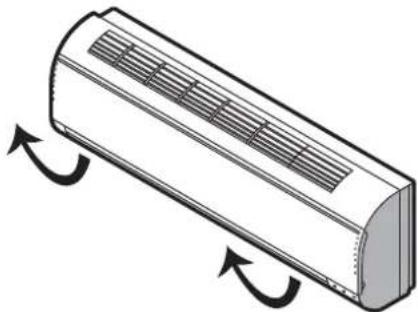

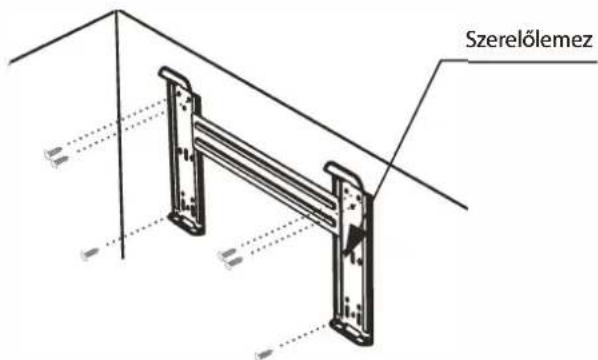

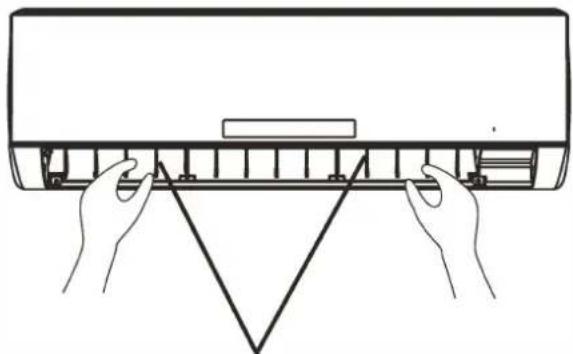

HASZNÁLATI ÚTMUTATÓ WA24ODU32 WHIRLPOOL

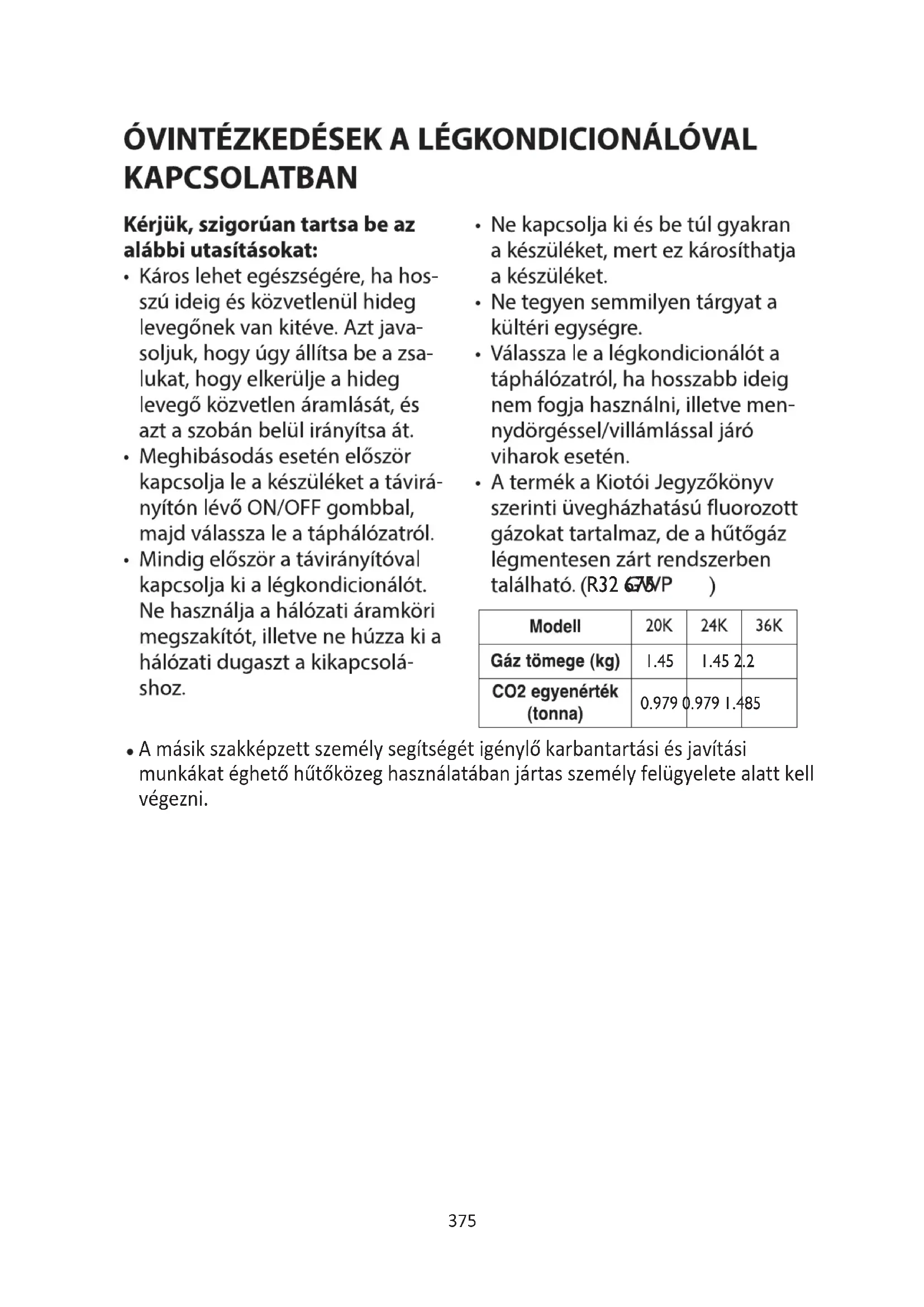

A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni.376 BIZTONSÁGI UTASÍTÁSOK A SPECIÁLIS

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítási módszerekkel kapcsolatos részletes információkért töltse le a teljes útmutatót a docs.whirlpool.eu webhelyről.

 A kiolvasztási folyamat felgyorsításához és a sztáshoz csak a gyártó által javasolt eszközöket használja.

 A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megado értékeknek. A helyiségben nem lehet folyamatosan üzemelő gyújtóforrás (például nyílt láng, működő gázüzemű berendezés vagy működő elektromos fűtőberendezés).

 Ne karcolja és ne égesse meg. Vegye gyelembe, hogy a hűtőközegeknek nem minden esetben van szaguk.

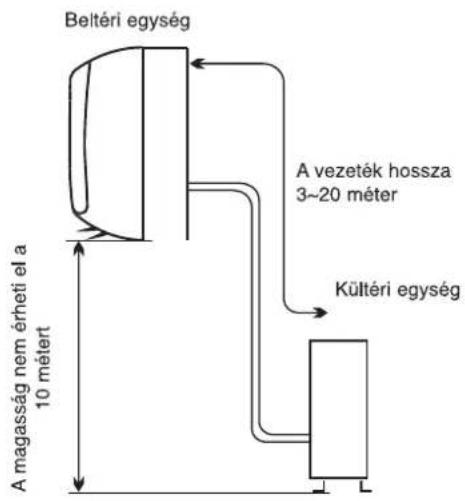

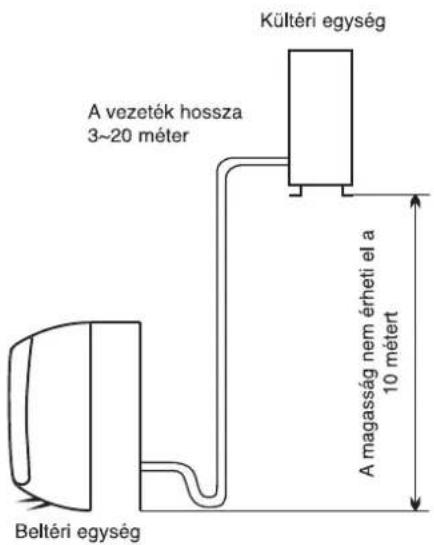

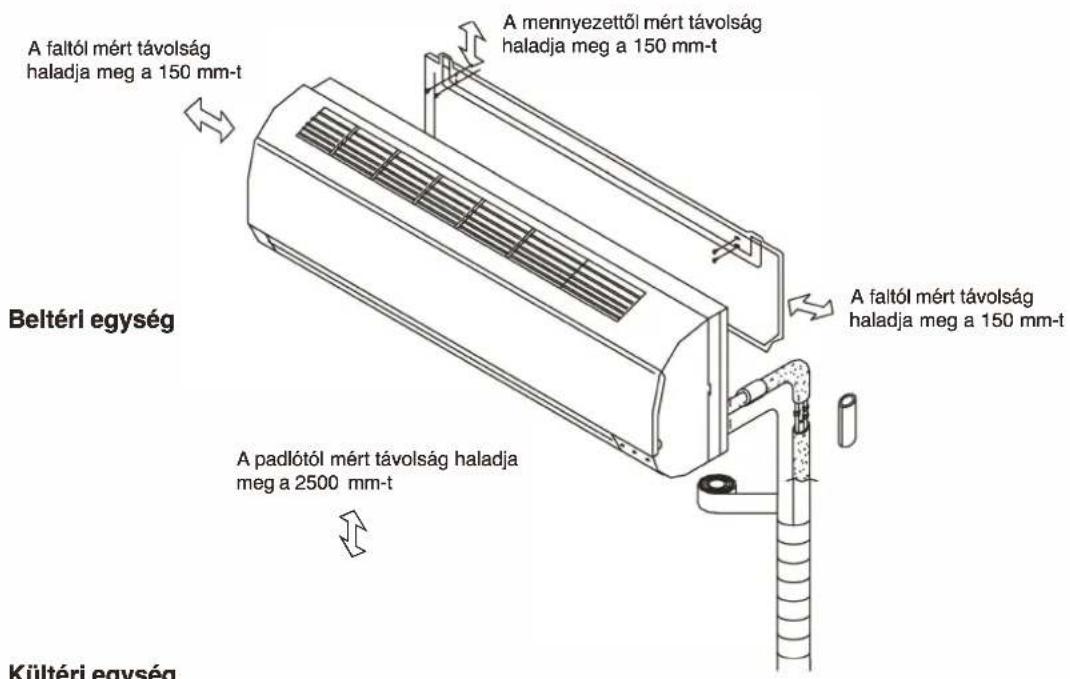

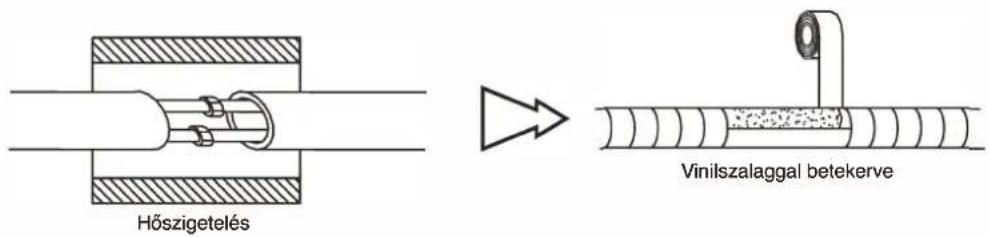

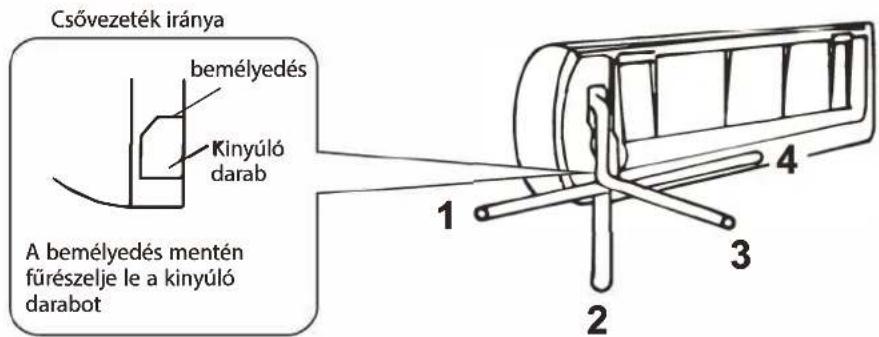

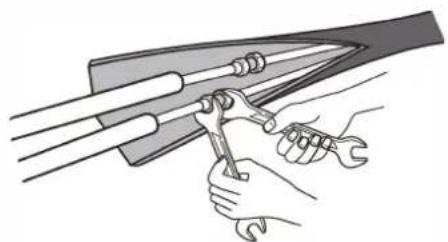

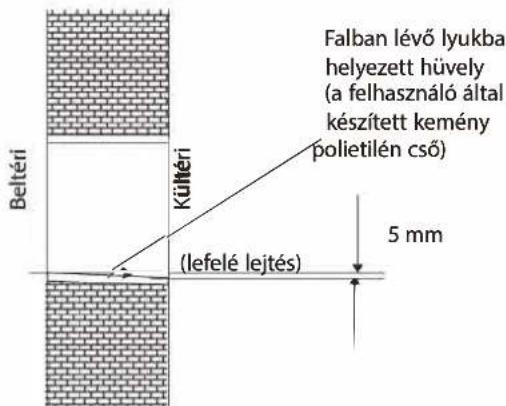

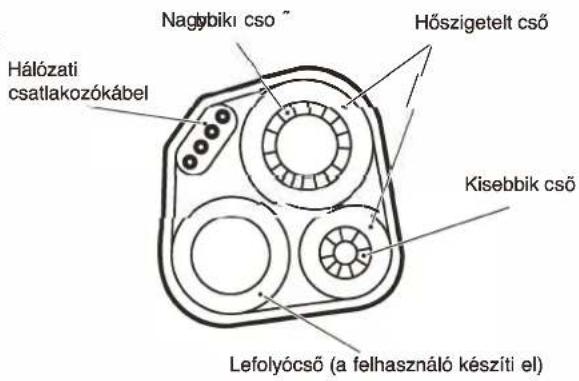

• A hűtőkörön dolgozó vagy abba behatoló minden személynek rendelkeznie kell érvényes, az iparág által akkreditált értékelő hatóságtól származó igazolással arra vonatkozóan, hogy az iparág által elismert értékelő specikációnak megfelelően rendelkeznek a hűtőközegek biztonságos kezelésére vonatkozó ismeretekkel. A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni. A másik szakképze személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete ala kell végezni. A berendezést 10 m2-nél nagyobb alapterületű helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csővezetékeket 10 m2-nél nagyobb helyiségben kell kialakítani. A csővezetékeknek meg kell felelniük az ado ország gázra vonatkozó szabályozásának. A hűtőközeg maximális töltési mennyisége 2,5 kg. A beltérben használt mechanikus csatlakozóknak meg kell felelniük az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat újra felhasználja beltérben, a tömítő alkatrészeket meg kell újítani. Ha a meggyulladt illesztéseket beltérben újra felhasználja, a meggyulladt részt újra ki kell alakítani. A csővezetéknek a lehető legrövidebbnek kell lennie. A mechanikai csatlakozásoknak hozzáférhetőnek kell lenniük karbantartáshoz.

1. Az éghető hűtőközeget tartalmazó

berendezések szállítását a szállítási szabályozásoknak megfelelően kell végezni.

2. A berendezés jelekkel történő

megjelölésének meg kell felelnie a helyi szabályozásnak.

3. Az éghető hűtőközeget használó

berendezések ártalmatlanítása során be kell tartani a helyi szabályozásokat.

4. A berendezés tárolásakor be kell

tartani a gyártó utasításait.

5. A becsomagolt (nem értékesíte)

berendezés tárolása: a tárolási védőcsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérülése ne okozhassa a feltöltö hűtőközeg szivárgását. Az egy helyiségben tárolható berendezések maximális számát a helyi szabályozás határozza meg.

6. A szervizeléssel kapcsolatos

információ.377 6-1. A terület ellenőrzése Mielő elkezdene dolgozni az éghető hűtőközeget tartalmazó rendszeren, biztonsági ellenőrzéseket kell végeznie a gyulladás kockázatának minimalizálása érdekében. A hűtőrendszer javításakor a rendszeren végze munka megkezdése elő el kell végezni az alábbi óvintézkedéseket. 6-2. A munkavégzés folyamata A munkát ellenőrzö körülmények közö kell végezni annak érdekében, hogy a munkavégzés során a lehető legkevesebb éghető gáz vagy gőz legyen jelen. 6-3. Általános munkaterület A karbantartást végző személyeket és a területen dolgozó más személyeket tájékoztatni kell az elvégezni kívánt munka jellegéről. A munkát nem szabad túlságosan szűk térben végezni. A munkavégzés körüli területet le kell választani. Az éghető anyagok ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmények biztonságosak legyenek. 6-4. Hűtőközeg jelenlétének ellenőrzése A területet a munkavégzés megkezdése elő és közben megfelelő hűtőközeg- érzékelővel ellenőrizni kell annak érdekében, hogy a munkát végzőnek tudomása legyen a potenciálisan gyúlékony környezetről. Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés megfelelő éghető hűtőközeghez való használatra, vagyis hogy megfelelő tömítés mia vagy eredendően szikramentes. 6-5. Tűzoltó készülék jelenléte Ha a hűtőberendezésen vagy bármely alkatrészén nagy hővel járó munkát kell végeznie, kéznél kell lennie megfelelő tűzoltó készüléknek. A töltési terület melle álljon rendelkezésre száraz poros vagy CO

os tűzoltó készülék. 6-6. Gyújtóforrás hiánya Ha a munkát olyan hűtőrendszeren kell végezni, amelyben jelenleg éghető hűtőközeget tartalmazó csővezeték is található, illetve korábban található volt, a munkát végző személy nem használhat gyújtóforrást olyan módon, hogy az esetleg tüzet vagy robbanást eredményezzen. Minden lehetséges gyújtóforrást (például égő cigarea) megfelelően távol kell tartani az üzembe helyezés, a javítás, az eltávolítás vagy az ártalmatlanítás helyétől, ha annak során éghető hűtőközeg juthat a környező térbe. A munkavégzés megkezdése elő a berendezés körüli területet fel kell mérni, hogy ne álljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás” táblát. 6-7. Szellőztete terület Mielő behatol a rendszerbe, vagy bármilyen, magas hőmérsékleel járó munkát végez, győződjön meg arról, hogy a terület nyito vagy megfelelően szellőzik. A szellőztetés mértékét a munkavégzés során is fenn kell tartani. A szellőztetésnek biztonságosan el kell oszlatnia a kiszabadult hűtőközeget, és a legjobb, ha azt kijuatja a légkörbe. 6-8. A hűtőberendezés ellenőrzése Elektronikus alkatrészek cseréjekor azoknak meg kell felelniük a célnak és az ado specikációnak. Minden esetben követni kell a gyártó karbantartási és szervizelési útmutatásait. Ha kétségei vannak, hívja segítségért a gyártó műszaki részlegét. Éghető hűtőközeget használó berendezés üzembe helyezésekor az alábbi ellenőrzéseket kell elvégezni: - A töltés mérete megfelel-e azon helyiség méretének, amelyben a hűtőközeget tartalmazó alkatrészeket378 üzembe helyezik; - A szellőztető berendezés és annak kivezetései megfelelően működnek-e és nincsenek-e eltorlaszolva; - Ha közvete hűtőkört használ, a másodlagos körben ellenőrizni kell, hogy nincs-e jelen hűtőközeg; - A berendezés jelölése továbbra is látható és olvasható-e. A nem olvasható jelöléseket és jeleket javítani kell; - A hűtőcsövek és azok alkatrészei olyan pozícióban vannak-e telepítve, ahol valószínűleg nincsenek kitéve a hűtőközeget tartalmazó alkatrészeket korrodáló anyagnak, kivéve azokat az alkatrészeket, amelyek eredendően korrózióálló anyagból készültek vagy megfelelő korrózióvédelemmel vannak ellátva. 6-9. Az elektromos eszközök ellenőrzése Az elektromos berendezések javítása és karbantartása elő biztonsági ellenőrzéseket kell végezni, és meg kell vizsgálni az alkatrészeket. Ha a biztonságot érintő hiba tapasztalható, a tápellátást nem szabad csatlakoztatni a körhöz, amíg a hibát kielégítően el nem hárítoák. Ha a hiba nem javítható ki azonnal, de az üzemeltetést folytatni kell, megfelelő ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés tulajdonosának minden alkatrész megemlítésével. A kezde biztonsági ellenőrzésnek az alábbiakra kell kiterjednie: - A kondenzátorok le vannak-e merülve: ezt a biztonság szem elő tartásával, szikrázás lehetőségének elkerülésével kell ellenőrizni; - A rendszer töltésekor, visszanyerésekor és ürítésekor nincs-e szabadon lévő, áram ala lévő elektromos alkatrész vagy vezeték; - A földkötés folytonos-e.

7. A zárt alkatrészek javítása

A zárt alkatrészek javításakor a berendezés zárt tápellátásának leválasztása elő a szervizelés során le kell választani a javítani kívánt berendezés minden elektromos csatlakozását, majd a legkrikusabb ponton ideiglenes szivárgásérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében. Az alábbiakra különösen nagy gyelmet kell fordítani az elektromos alkatrészeken való munkavégzéskor. A ház nincs-e a védelmi szintet érintő módon módosítva. Ide tartozik a kábelek sérülése, a csatlakozások túl nagy száma, nem az erede specikációnak megfelelő csatlakozók, a tömítések sérülése, a tömszelence helytelen elhelyezése stb. Győződjön meg arról, hogy a berendezés megfelelően van-e rögzítve. Ellenőrizze, hogy a tömítések vagy a tömítőanyagok nem roncsolódtak-e olyan mértékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felelniük a gyártó specikációjának. MEGJEGYZÉS: A szilikontömítés csökkenthe bizonyos pusú szivárgásérzékelő berendezések hatékonyságát. Az eredendően biztonságos alkatrészeket nem kell szigetelni a munkavégzés elő.

8. Az eredendően biztonságos

alkatrészek javítása A körre csak akkor alkalmazzon folyamatos indukv vagy kapacitásterhelést, ha meggyőződö arról, hogy az nem haladja meg a használt berendezés esetében engedélyeze feszültséget és áramerősséget. Az eredendően biztonságos alkatrészpus az egyetlen, amelyen működés közben, éghető környezet jelenlétében munkát végezhet. A tesztberendezésnek a megfelelő minősítéssel kell rendelkeznie.379 Az alkatrészeket csak a gyártó által megadora cserélje. Ha más alkatrészt használ, szivárgás történhet, és a hűtőközeggel teli környezet meggyulladhat.

Ellenőrizze, hogy a kábelek nem lesznek-e kitéve kopásnak, korróziónak, túl nagy nyomásnak, rázkódásnak, éles széleknek vagy bármilyen más kedvezőtlen környeze hatásnak. Az ellenőrzésnek gyelembe kell vennie az idő múlásának hatásait és például a kompresszorból vagy a venlátorból eredő folyamatos rázkódást.

10. Az éghető hűtőközegek érzékelése

A hűtőközeg szivárgásának kereséséhez és érzékeléséhez semmilyen körülmények közö nem használható potenciális gyújtóforrás. Nem használható halidlámpa (vagy bármilyen más, nyílt lángot használó érzékelő).

11. A szivárgás érzékelési módjai

Az alábbi szivárgásérzékelési módszerek elfogadonak tekinthetők éghető hűtőközeget tartalmazó rendszerek esetében: - Az éghető hűtőközegek érzékeléséhez elektronikus szivárgásérzékelőt kell használni, de előfordulhat, hogy annak érzékenysége nem megfelelő vagy újrakalibrálást igényel (az érzékelőberendezést hűtőközegmentes helyen kell kalibrálni). - Győződjön meg arról, hogy az érzékelő nem potenciális gyújtóforrás, és megfelelő a használt hűtőközeghez. - A szivárgásérzékelő berendezést a hűtőközeg alsó tűzveszélyességi szintje értékének százalékában kell beállítani, kalibrálni kell a használt hűtőközegre, és meg kell erősíteni a gáz megfelelő százalékos értékét (legfeljebb 25%). - A szivárgásérzékelő folyadékok a legtöbb hűtőközeghez használhatók, de a klórtartalmú sztószerek használatát kerülni kell, mert a klór reakcióba léphet a hűtőközeggel, és korrodálhatja a réz csővezetékeket. - Ha szivárgást talál, minden nyílt lángot el kell távolítani vagy el kell oltani. - Ha olyan hűtőközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hűtőközeget el kell távolítani a rendszerből, vagy lezárószelepekkel el kell szigetelni azt a rendszer szivárgástól távoli helyén. - Ezután oxigénmentes nitrogénnel át kell öblíteni a rendszert a forrasztás elő és közben is.

12. Eltávolítás és kiürítés

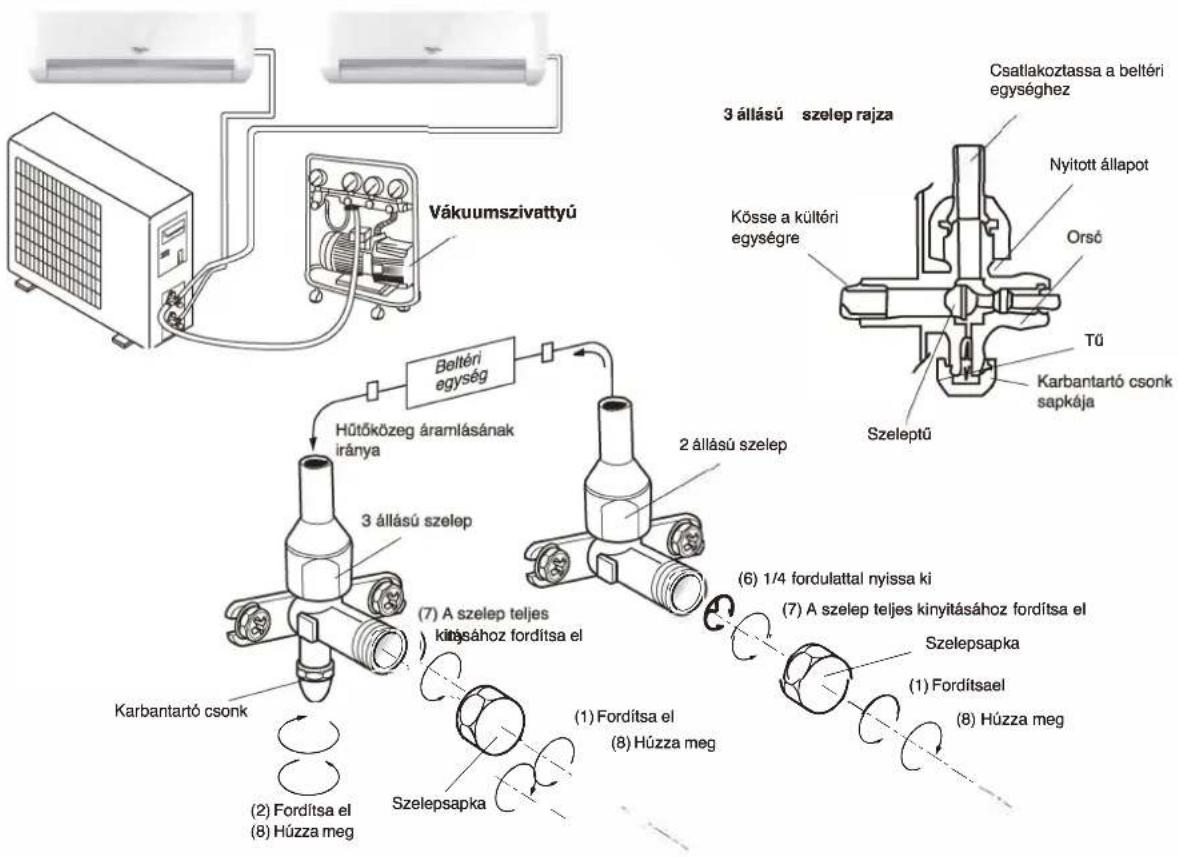

- Amikor javítás céljából ‒ vagy bármilyen más célból ‒ behatol a hűtőkörbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell. Az alábbi eljárást kell követni: - Hűtőközeg eltávolítása; - A kör átöblítése inert gázzal; - Kiürítés; - Ismételt átöblítés inert gázzal; - A kör megnyitása vágással vagy forrasztással. A feltöltö hűtőközeget a megfelelő visszanyerő hengerekbe kell áölteni. A rendszert ezután „át kell öblíteni” oxigénmentes nitrogénnel a berendezés biztonsága érdekében. Előfordulhat, hogy az eljárást többször meg kell ismételni. A munkához nem használhat sűríte levegőt vagy oxigént. Az átöblítéshez a feltöltést addig kell végezni, amíg el nem éri a munkavégzési nyomást, ezután ki kell engedni a környezetbe, végül le kell engedni vákuumig. Ezt az eljárást addig kell ismételni, amíg már nincs több hűtőközeg a rendszerben. A végső feltöltéskor a munkavégzéshez a rendszert a légköri nyomás eléréséig kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetékeken forrasztást kell végezni. Győződjön meg380 arról, hogy a vákuumpumpa kivezetése nincs gyújtóforrás közelében, és a rendszerben vákuum van oxigénmentes nitrogénnel és folyamatos szellőzéssel.

13. Feltöltési eljárások

A hagyományos feltöltési eljárások melle az alábbiaknak is meg kell felelni: - Győződjön meg arról, hogy a feltöltő- berendezés használatakor a különböző hűtőközegek nem szennyezik egymást. - A tömlőknek vagy vezetékeknek a lehető legrövidebbnek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében. - A hengereket függőlegesen kell tartani. - Mielő a rendszert feltöl hűtőközeggel, ellenőrizze, hogy a hűtőrendszer földelve van-e. - Amikor a feltöltés kész, címkézze fel a rendszert (ha még nem tee meg). - Rendkívüli gondossággal járjon el, hogy ne töltse túl a hűtőrendszert. A rendszert az újratöltés elő oxigénmentes nitrogénnel nyomástesztnek kell alávetni. A rendszeren a feltöltés befejezése után, de az üzembe helyezés elő szivárgási tesztet kell végezni. A helyszín elhagyása elő ismét ellenőrizni kell a szivárgást.

A művelet végrehajtásához elengedhetetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minden részletével együ. Javasolt bevált gyakorlat az összes hűtőközeg biztonságos visszanyerése. A feladat elvégzése elő olaj- és hűtőközegmintát kell venni arra az esetre, ha a visszanyert hűtőközeg újrafelhasználása elő elemzést kellene végezni. A feladat megkezdéséhez elengedhetetlenül fontos elektromos áram. a. Ismerje meg a berendezést és annak működését. b. A rendszert elektromosan szigetelje el. c. A művelet elő győződjön meg az alábbiakról: - A mechanikai kezelőberendezés rendelkezésre áll a hűtőközeghengerek kezeléséhez, ha szükséges; - Rendelkezésre áll minden személyi védőfelszerelés és azokat megfelelően használják; - A visszanyerési folyamatot egy hozzáértő személy folyamatosan felügyeli; - A visszanyerő berendezés és a hengerek megfelelnek a vonatkozó szabványoknak. d. Ha lehetséges, szivayúzza le a hűtőrendszert. e. Ha a vákuum elérése nem lehetséges, alkalmazzon elosztót, hogy a hűtőközeg a rendszer több részén is eltávolítható legyen. f. A visszanyerés elő győződjön meg arról, hogy a henger a mérlegen található. g. Indítsa el a visszanyerő berendezést, és működtesse azt a gyártó utasításainak megfelelően. h. A hengereket ne töltse túl. (Legfeljebb a térfogat 80%-áig tölthető fel folyadékkal).

i. Ideiglenesen se haladja meg a henger

maximális munkanyomását. j. Ha a hengereket megfelelően feltöltöe, és a folyamat befejeződö, a hengereket és a berendezést azonnal távolítsa el a helyszínről, és zárja el a berendezés összes elszigetelő szelepét. k. A visszanyert hűtőközeg csak akkor tölthető fel másik hűtőrendszerbe, ha azt előzőleg megsztja és ellenőrzi.

A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hűtőközeget kiüríteék. A címkét dátummal kell ellátni és alá kell írni. Győződjön meg arról, hogy a berendezésen címkék vannak azzal az381 információval, hogy a berendezés éghető hűtőközeget tartalmaz.

Amikor a hűtőközeget szervizelés vagy leszerelés mia eltávolítja a rendszerből, javasolt bevált gyakorlat, hogy az összes hűtőközeget biztonságosan távolítsa el. A hűtőközeg hengerekbe való áthelyezésekor ügyeljen arra, hogy csak a megfelelő hűtőközeg-visszanyerési hengereket használja. Győződjön meg arról, hogy a rendszer teljes feltöltö hűtőközeg-mennyiségének megfelelő számú henger áll rendelkezésre. Minden használandó henger ki van jelölve a visszanyert hűtőközeghez, és szerepel rajta a hűtőközeg címkéje (vagyis speciális hengerek állnak rendelkezésre a hűtőközeg visszanyeréséhez). A hengereket el kell látni nyomáscsökkentő szeleppel és kapcsolódó lezárószeleppel megfelelő munkavégzési sorrendben. Az üres visszanyerő hengerek ki vannak ürítve, és ha lehetséges, le vannak hűtve a visszanyerés elő. A visszanyerő berendezésnek jó munkavégzési állapotban kell lennie a berendezésre vonatkozó utasítások betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hűtőközegek visszanyerésére. Rendelkezésre kell állniuk továbbá kalibrált súlymérlegeknek, és azoknak jó állapotban kell lenniük. A tömlőknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jó állapotúnak kell lenniük. A visszanyerő berendezés használata elő ellenőrizze, hogy annak állapota kielégítő-e, megfelelően karban volt-e tartva, és hogy minden kapcsolódó elektromos alkatrész el van-e zárva annak érdekében, hogy hűtőközeg kiszabadulása esetén ne történhessen gyulladás. Ha kétségei vannak, kérje a gyártó segítségét. A visszanyert hűtőközeget a megfelelő visszanyerő hengerben vissza kell juatni a beszállítónak, és ki kell tölteni a megfelelő hulladékszállítási nyomtatványt. A hűtőközeget ne keverje a visszanyerő egységekben, különösen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolítania, ügyeljen arra, hogy azt elfogadható mértékben ürítse ki, így biztosítva, hogy a kenőanyagban ne maradhasson éghető hűtőközeg. A kiürítést a kompresszor beszállítónak történő visszajuatása elő kell elvégezni. A folyamat csak a kompresszortest elektromos melegítésével gyorsítható fel. Amikor egy rendszerből olajat ereszt le, azt biztonságosan végezze. A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban. Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesíthe azt, és így a berendezés károsodhat vagy nem megfelelően működhet. A szellőzőnyílásokat semmivel ne torlaszolja el. A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megado értékeknek. A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (például működő gázüzemű berendezés) és gyújtóforrás (például működő elektromos fűtőberendezés). Újrafelhasználható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyeze.382 Beltéri egység Kltéri egység Beltéri egység

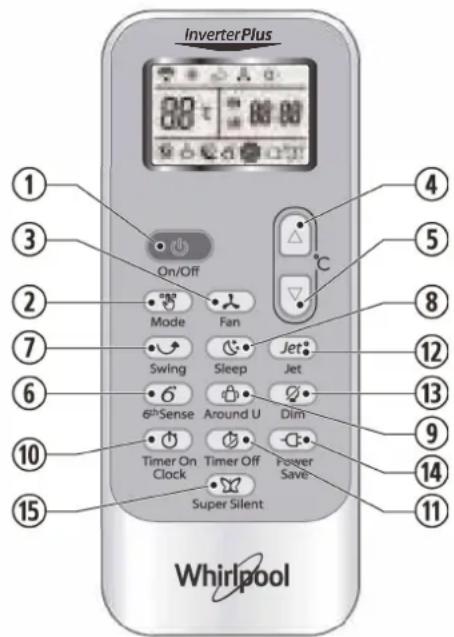

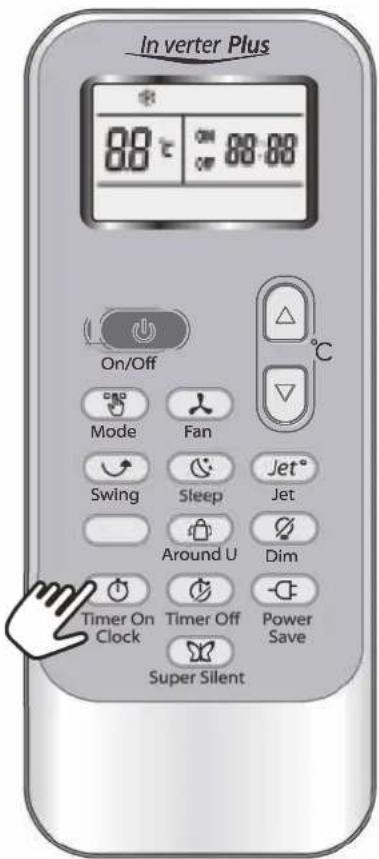

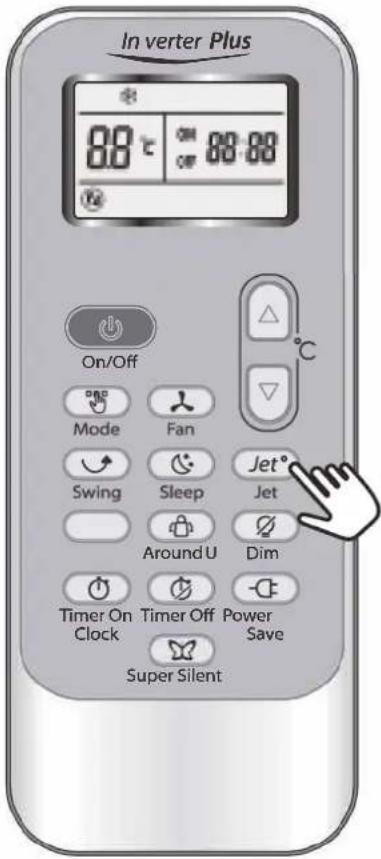

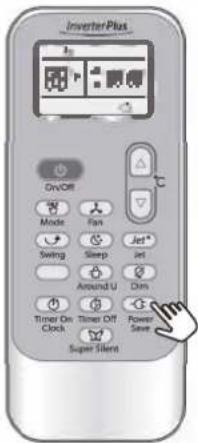

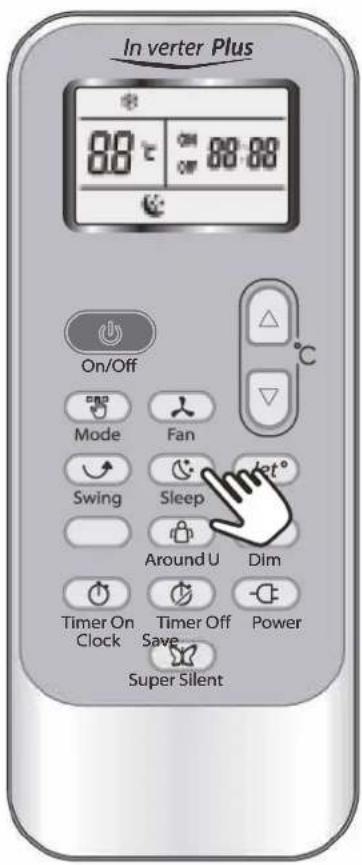

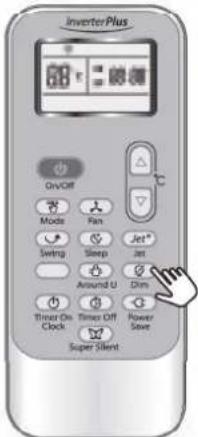

A 6th Sense funkció a Free Match termék esetében nem elérhető, tehát a 6th Sense gomb megnyomásakor a készülék nem reagál.
