MANUAL DE UTILIZADOR FM12IDUWA2 WHIRLPOOL

FUNCIONAMIENTO DE EMERGENCIA

Leia todas as instruções com atenção antes de utilizar este produto. Seguir sempre estas instruções ao utilizar o aparelho, a fim de reduzir o risco de incêndio, choque elétrico e lesões a pessoas. Guarde este manual. Se transferir este aparelho para outros utilizadores, entregue também este manual. Estas instruções também se encontram disponíveis no Web site: www.whirlpool.eu

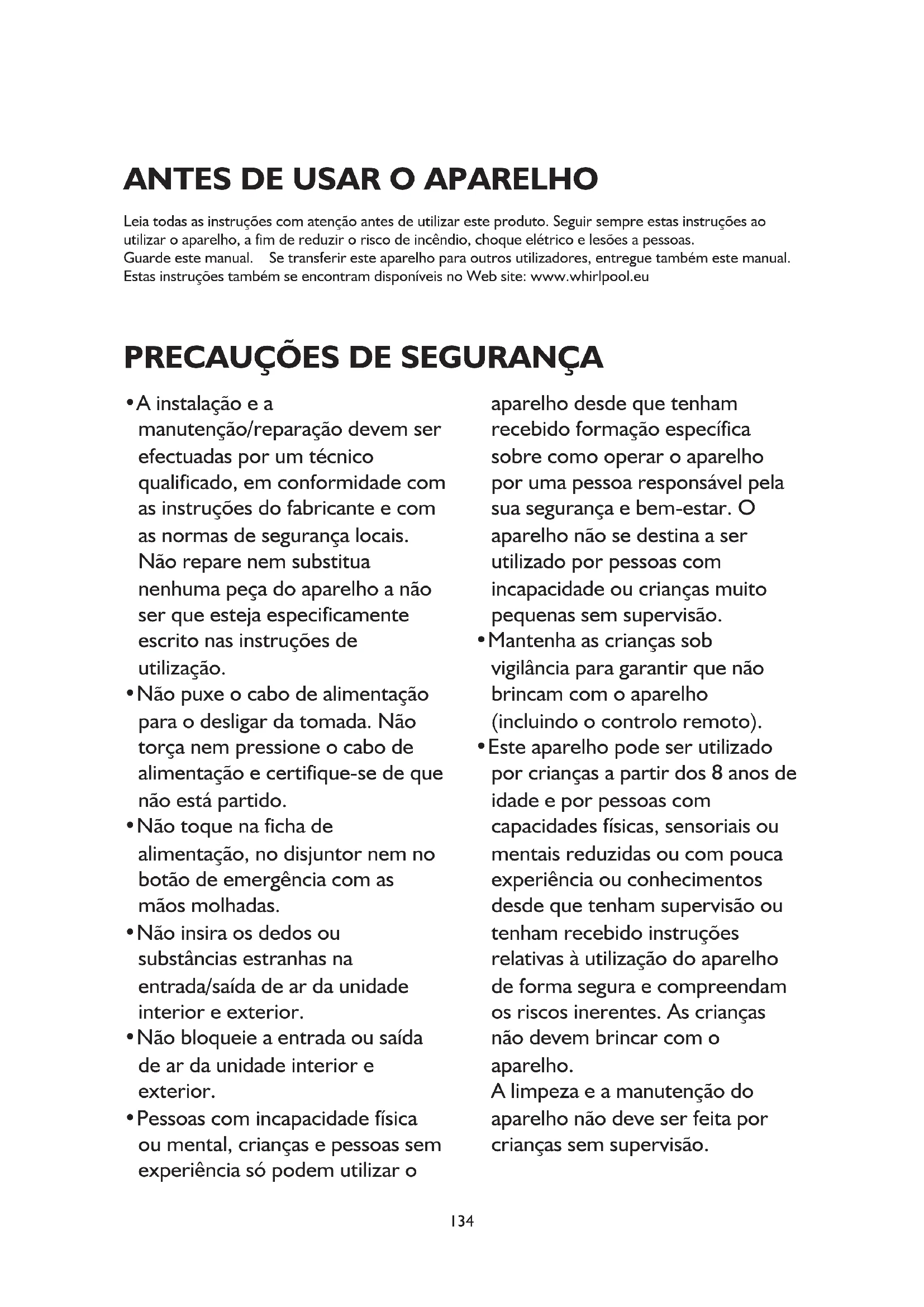

PRECAUÇÕES DE SEGURANÇA

• A instalação e a manutenção/reparação devem ser efectuadas por um técnico qualificado, em conformidade com as instruções do fabricante e com as normas de segurança locais. Não repare nem substitua nenhuma peça do aparelho a não ser que esteja especificamente escrito nas instruções de utilização.

• Não puxe o cabo de alimentação para o desligar da tomada. Não torça nem pressione o cabo de alimentação e certifique-se de que não está partido.

• Não toque na ficha de alimentação, no disjuntor nem no botão de emergência com as mãos molhadas.

• Não insira os dedos ou substâncias estranhas na entrada/saída de ar da unidade interior e exterior.

• Não bloqueie a entrada ou saída de ar da unidade interior e exterior.

• Pessoas com incapacidade física ou mental, crianças e pessoas sem experiência só podem utilizar o aparelho desde que tenham recebido formação específica sobre como operar o aparelho por uma pessoa responsável pela sua segurança e bem-estar. O aparelho não se destina a ser utilizado por pessoas com incapacidade ou crianças muito pequenas sem supervisão.

• Mantenha as crianças sob vigilância para garantir que não brincam com o aparelho (incluindo o controlo remoto).

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho de forma segura e compreendam os riscos inerentes. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do aparelho não deve ser feita por crianças sem supervisão.135

• Este aparelho é feito de material reciclável ou reutilizável. A sua eliminação deve ser feita de acordo com os regulamentos locais relativos à eliminação de resíduos. Antes de eliminar o aparelho, não se esqueça de cortar o cabo de alimentação para que o aparelho não possa ser reutilizado.

• Para obter informações mais detalhadas sobre o manuseamento e reciclagem deste produto, contacte as autoridades locais responsáveis pela recolha separada de resíduos ou a loja onde adquiriu o aparelho.

ELIMINAÇÃO DA EMBALAGEM

• A embalagem pode ser 100% reciclada, tal como confirmado pelo símbolo de reciclagem . Os diferentes componentes da embalagem não devem ser eliminados no meio ambiente, devendo antes ser eliminados de acordo com os regulamentos das autoridades locais.

ELIMINAÇÃO DO APARELHO

• Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/CE, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE).

• Ao garantir a eliminação correcta deste produto, o utilizador está a contribuir para prevenir potenciais consequências negativas para o ambiente e para a saúde pública.

• O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não deve ser tratado como um resíduo doméstico, e deve ser entregue no ponto de recolha local adequado, onde os aparelhos eléctricos e electrónicos são guardados e reciclados.

CONSELHOS PARA A PROTECÇÃO

PRECAUÇÕES COM O AR CONDICIONADO

Siga estritamente as instruções em baixo:

• A exposição prolongada e directa ao ar frio pode ser prejudicial à saúde. Recomenda-se que regule as grelhas de ventilação de forma a evitar o ar frio directo e desviá- lo para toda a divisão.

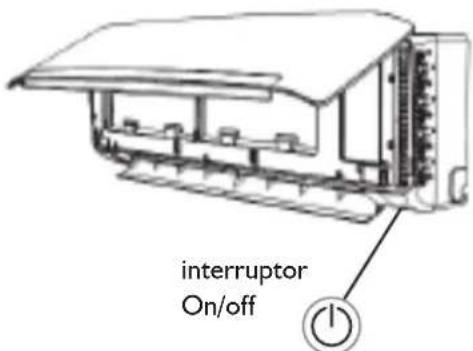

• Em caso de falha, desligue primeiro o aparelho pressionado o botão LIGAR/DESLIGAR no controlo remoto e, a seguir, desligue-o da alimentação de energia.

• Desligue sempre o ar condicionado primeiro no controlo remoto. Não utilize o disjuntor de alimentação nem desligue a ficha da tomada para desligar o aparelho.

• Não desligue e desligue o aparelho demasiadas vezes pois pode danificá-lo.

• Não coloque objectos sobre a unidade exterior.

• Desligue o ar condicionado da alimentação de energia se não for para ser utilizado durante um longo período de tempo ou durante uma trovoada.

• Este produto contém gases fluorados com efeito de estufa abrangidos pelo Protocolo de Quioto; o gás refrigerante encontra-se no interior de um sistema hermeticamente selado. (R410a, GWP 2088) Modelo 20K 24K 36K Peso do gás (kg) 1.4 2.2 2.6 Equivalente a CO2 (Tonelada)

DESCRIÇÃO DO PRODUTO

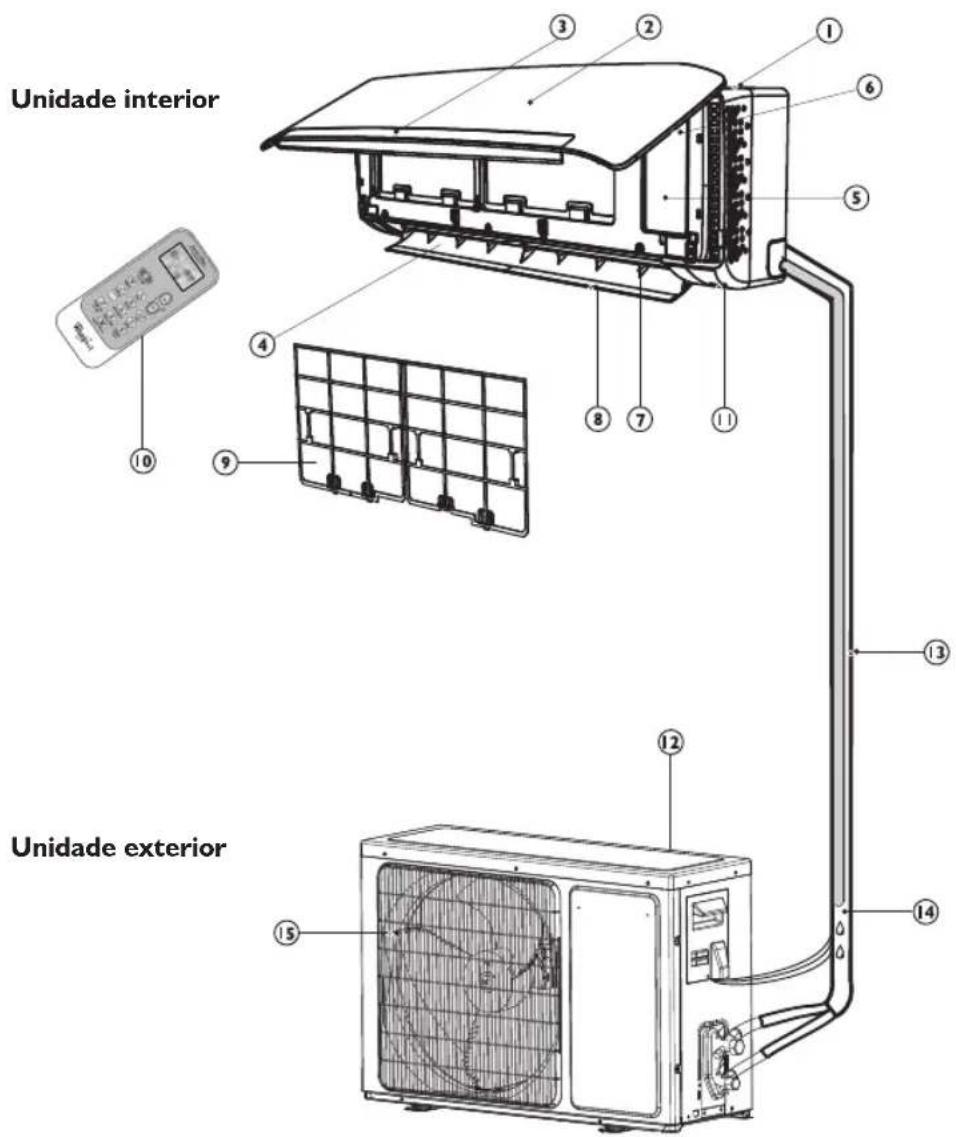

As imagens nas instruções de utilização baseiam-se nas vistas exteriores de modelos padrão, a forma e design variam consoante o modelo. Unidade interior

3. Painel de visualização

6. Botão de reposição do filtro

7. Grelha de ventilação de ajuste vertical

8. Grelha de ventilação de ajuste horizontal

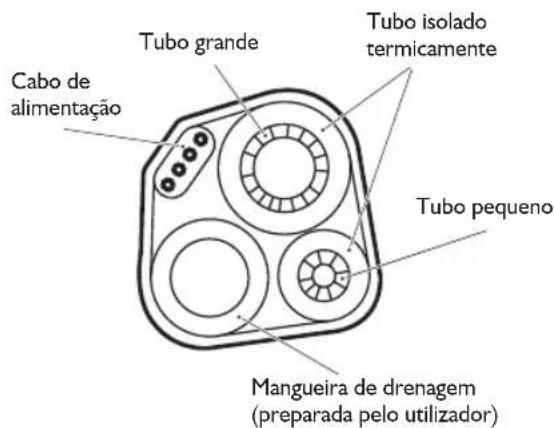

13. Tubos e cabo de alimentação

14. Mangueira de escoamento

Nota: Sai água de condensação nos modos ARREFECIMENTO ou DESUMIDIFICAÇÃO.

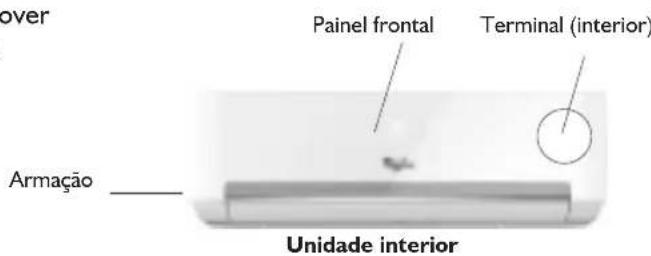

Unidade interior Unidade exterior137

DESCRIÇÃO DOS INDICADORES DO VISOR

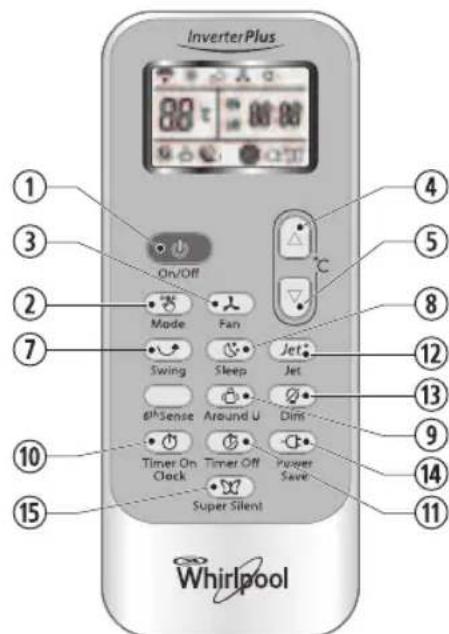

DO PAINEL DE CONTROLO

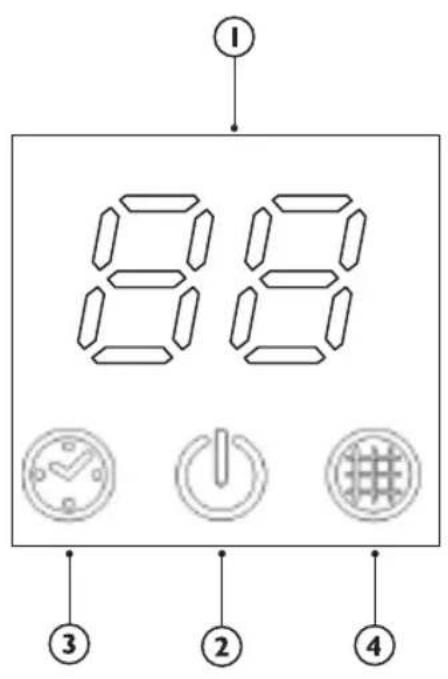

Indicador da temperatura (1) Apresenta a temperatura regulada. Apresenta “FC” como lembrete para limpar o filtro. Indicador de funcionamento (2) Acende-se durante o funcionamento. Pisca durante a descongelação da unidade exterior. Indicador do temporizador (3) Acende-se durante o tempo definido. Desliga-se quando o funcionamento do temporizador termina. Indicador do monitor do filtro (4) Pisca quando o filtro necessita de ser limpo. O indicador do monitor do filtro pisca após 200 horas de utilização para o lembrar de limpar o filtro. Depois de limpar o filtro, prima o botão de reposição do filtro que se encontra na unidade interior, por trás do painel frontal, para que o indicador do monitor do filtro pare de piscar.138

É possível ligar e/ou desligar o aparelho premindo este botão.

3. BOTÃO FAN (VENTOINHA)

Utilizado para seleccionar a velocidade da ventoinha na sequência automática, alta, média ou baixa. 4-5. BOTÃO TEMPERATURE (TEMPERATURA) Utilizado para seleccionar a temperatura ambiente. Utilizado para regular o tempo no modo de temporizador e relógio em tempo real.

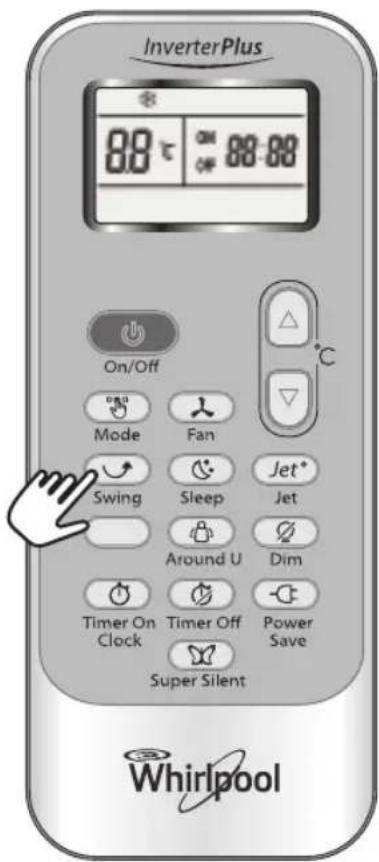

7. BOTÃO SWING (OSCILAÇÃO)

Pára ou inicia a oscilação da grelha de ajuste vertical e regula a direcção do fluxo de ar desejada, para cima ou para baixo.

8. BOTÃO SLEEP (NOITE)

Quando se carrega neste botão, o controlo remoto transmite um sinal da temperatura ambiente real do compartimento para a unidade interior a cada 10 minutos. Por isso, mantenha o controlo remoto num local onde consiga transmitir correctamente o sinal para a unidade interior. Prima uma vez para programar e prima novamente para cancelar.

10. BOTÃO TIMER ON/CLOCK

(TEMPORIZADOR LIGADO/RELÓGIO) Utilizado para acertar a hora. Utilizado para programar ou cancelar a activação do temporizador.

BOTÃO TIMER OFF (TEMPORIZADOR DESLIGADO) Utilizado para programar ou cancelar a desactivação do temporizador.

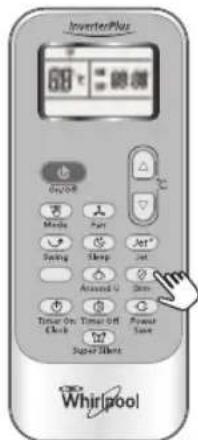

13. BOTÃO DIM (OBSCURECIMENTO)

BOTÃO POWER SAVE (POUPANÇA DE ENERGIA) Utilizado para iniciar ou parar a operação no modo de poupança de energia.

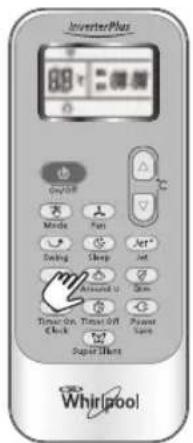

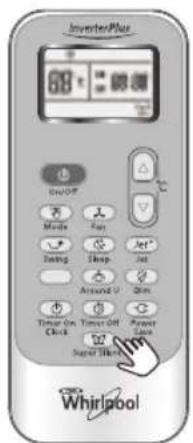

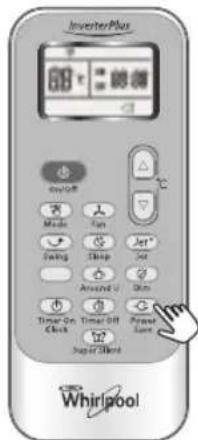

BOTÃO SUPER SILENT (SUPER SILENCIOSO) Utilizado para iniciar ou parar o funcionamento no modo super silencioso. Esta função só está disponível em determinados modelos. Os modelos sem esta função não incluem este botão no controlo remoto. SÍMBOLOS DOS INDICADORES NO VISOR DO CR Indicador do modo de arrefecimento Indicador do modo de secagem Indicador do modo apenas ventilação Indicador do modo de aquecimento Velocidade automática da ventoinha Velocidade alta da ventoinha Velocidade média da ventoinha Velocidade baixa da ventoinha Indicador do modo super silencioso Indicador do modo Sleep 1 (o número de indicadores depende do modelo) Indicador do modo Sleep 2 (o número de indicadores depende do modelo) Indicador do modo Sleep 3 (o número de indicadores depende do modelo) Indicador do modo Sleep 4 (o número de indicadores depende do modelo) Indicador do modo Around U Indicador do modo jacto Transmissão de sinal Exibir temporizador definido Exibir hora actual Indicador da temperatura programada Indicador da poupança de energia OONN

OOFFFFARMAZENAMENTO E SUGESTÕES PARA

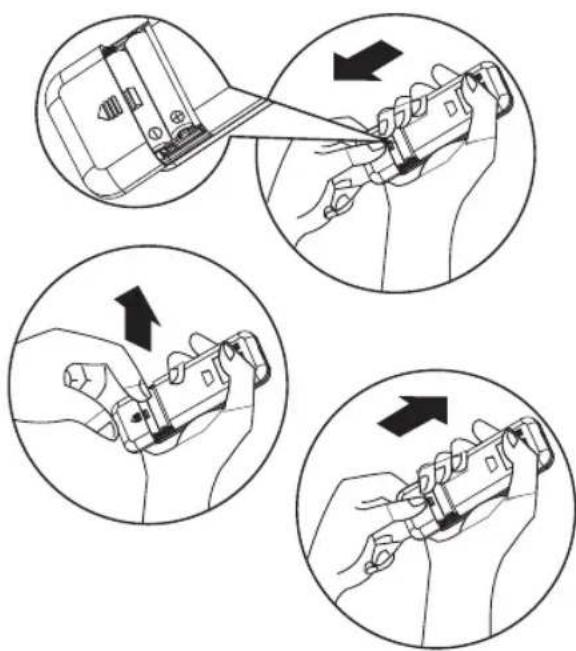

1. Insira um grampo, pressione delicadamente a

tampa das pilhas e empurre na direcção da seta para remover, conforme indicado.

2. Insira 2 pilhas AAA (1.5V) no compartimento.

Certifique-se de que respeita a polaridade "+" e "-" correcta.

3. Feche a tampa das pilhas no controlo remoto.

Como retirar as pilhas Retire a tampa das pilhas na direcção da seta. Pressione ligeiramente o pólo positivo da pilha com o dedo, a seguir, retire as pilhas do respectivo compartimento. Tal deve ser feito por adultos. É proibido as crianças retirarem as pilhas do controlo remoto para evitar o perigo de ingestão. Eliminar as pilhas Elimine as pilhas como lixo municipal separado no ponto de recolha da sua área. Precauções

• Quando substituir as pilhas, não misture pilhas novas com pilhas velhas, nem diferentes tipos de pilhas, pois tal poderá provocar a avaria do controlo remoto.

• Se previr não utilizar o controlo remoto durante algum tempo, retire as pilhas para prevenir fugas do ácido das pilhas no controlo remoto.

• Utilize o controlo remoto dentro do alcance efectivo. Mantenha o controlo remoto a, pelo menos, 1 metro de distância de qualquer televisor ou equipamento de alta fidelidade.

• Se o controlo remoto não funcionar normalmente, retire as pilhas e reinstale-as ao fim de 30 segundos. Se, mesmo assim, não funcionar, instale novas pilhas.

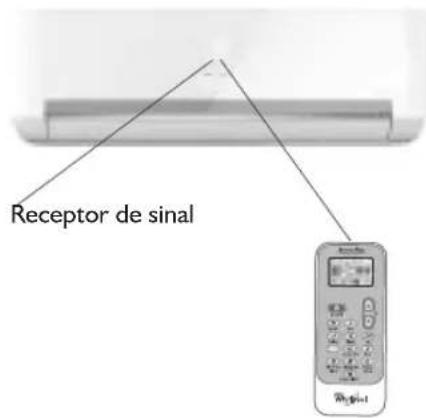

• Para utilizar o aparelho com o controlo remoto, direccione o controlo remoto para o dispositivo de recepção da unidade interior, para garantir a sensibilidade de recepção.

• Para enviar uma mensagem a partir do controlo remoto, o símbolo pisca durante 1 segundo. Ao receber a mensagem, o aparelho emite um sinal sonoro.

• O controlo remoto consegue controlar o ar condicionado a uma distância máxima de 7 m.

• Sempre que substituir as pilhas do controlo remoto, este fica predefinido para o modo de Bomba de Calor. Receptor de sinal

DE FUNCIONAMENTO Modos de funcionamento:

Sempre que premir o botão MODE (Modo), o modo de funcionamento muda na seguinte sequência: ARREFECIMENTO → SECAGEM →

APENAS VENTILAÇÃO → AQUECIMENTO

O modo de Aquecimento não está disponível nos aparelhos de ar condicionado apenas de arrefecimento.

2. Modo FAN (Ventilação)

Sempre que premir o botão "FAN" (Ventoinha), a velocidade da ventoinha muda na seguinte sequência: Auto → Alta → Média → Baixa

No modo "APENAS VENTILAÇÃO", só estão disponíveis as velocidades "Alta","Média" e "Baixa". No modo de "SECAGEM", a velocidade da ventoinha é automaticamente definida para "Auto" e o botão "FAN" permanece desactivado.

3. Ajuste da temperatura

Prima uma vez para aumentar o valor da temperatura em 1°C Prima uma vez para diminuir o valor da temperatura em 1°C *Nota: O modo de Aquecimento NÃO está disponível nos modelos apenas de arrefecimento.

4. Activação do aparelho

Prima o botão ; quando o aparelho receber o sinal, o indicador de FUNCIONAMENTO da unidade interior acende. Durante uma alteração de modo, aguarde alguns segundos e repita a operação, caso a unidade não responda. Se seleccionar a operação de aquecimento, o fluxo de ar será activado após 2-5 minutos. Intervalo disponível de programação da temperatura *AQUECIMENTO, ARREFECIMENTO 18°C~32°C

APENAS VENTILAÇÃO não é possível programar

CONTROLO DA DIRECÇÃO

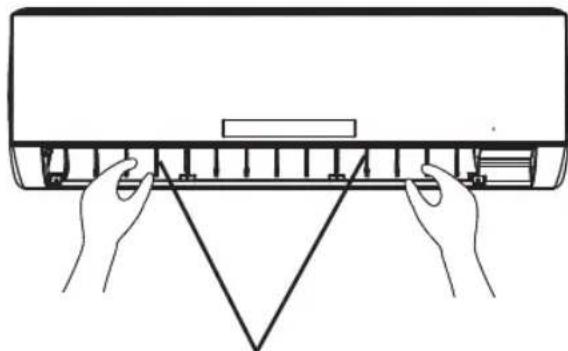

5. Controlo de direcção do fluxo de ar

O fluxo de ar vertical é automaticamente ajustado a um determinado ângulo, de acordo com o modo de funcionamento depois de ligar a unidade. A direcção do fluxo de ar também pode ser ajustada conforme desejar, premindo o botão "SWING" do controlo remoto. *O modo de aquecimento é o único disponível para modelos com bomba de aquecimento. Controlo vertical do fluxo de ar (usando o controlo remoto) Use o controlo remoto para regular os ângulos do fluxo de ar. Fluxo de ar oscilante. Premindo o botão "SWING" uma vez, a grelha de ajuste vertical oscila para cima e para baixo automaticamente. Direcção desejada do fluxo de ar Prima novamente o botão "SWING" quando as grelhas oscilarem para um ângulo adequado, conforme desejar. Controlo horizontal do fluxo de ar (manual) Rode as hastes de controlo das grelhas de ajuste horizontal para mudar o fluxo de ar horizontal como indicado na figura. Nota: O aspecto da unidade pode ser diferente do seu aparelho de ar condicionado. A - Não rode as grelhas de ajuste vertical manualmente, caso contrário podem ocorrer anomalias. Se isso acontecer, primeiro desligue o equipamento e retire a ficha da tomada, depois volte a colocar a ficha na corrente. B - Convém não deixar a grelha de ajuste vertical inclinada para baixo durante muito tempo no modo ARREFECIMENTO ou SECAGEM para evitar que a água de condensação pingue. modo de funcionamento Direcção do fluxo de ar ARREFECIMENTO, SECAGEM horizontal *AQUECIMENTO, APENAS VENTOINHA para baixo Barras de controlo das grelhas de ajuste horizontal142 Função CLOCK (Relógio) Para ajustar a hora real, prima o botão TIMER ON/CLOCK (Temporizador ligado/Relógio) e utilize os botões e para ajustar a hora correcta; prima novamente este botão para concluir o ajuste da hora real. Modo SLEEP (Noite) O modo SLEEP (Noite) pode ser programado nos modos de funcionamento ARREFECIMENTO , AQUECIMENTO ou SECAGEM . Esta função permite obter um ambiente mais confortável para o período nocturno. O aparelho interrompe automaticamente o funcionamento após um período de 8 horas. A ventoinha é automaticamente ajustada para uma velocidade baixa. Sempre que premir o botão SLEEP, o modo de funcionamento muda na seguinte sequência:

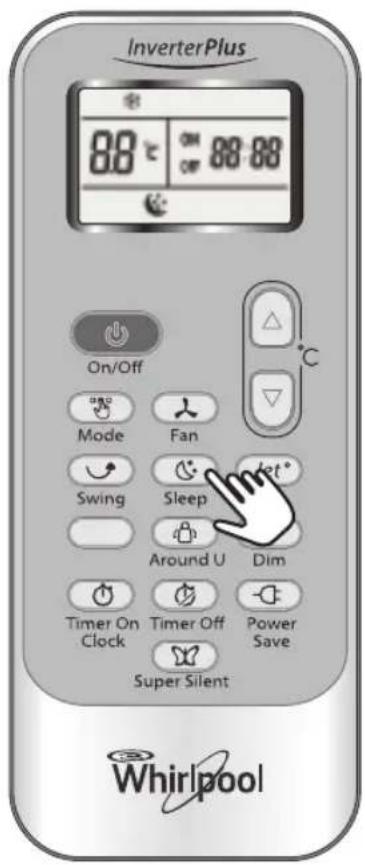

SLEEP para adultos (modo 1) A temperatura programada aumentará em 2°C no máximo, caso o aparelho funcione no modo de arrefecimento constantemente durante 2 horas e, a seguir, mantém-se estável. A temperatura programada diminuirá em 2°C no máximo, caso o aparelho funcione no modo de aquecimento constantemente durante 2 horas e, a seguir, mantém-se estável. SLEEP para idosos (modo 2): A temperatura programada aumentará em 2°C se o aparelho funcionar no modo de arrefecimento constantemente durante 2 horas, diminuirá em 1°C pós 6 horas, depois diminuirá em 1°C após 7 horas. A temperatura programada diminuirá em 2°C se o aparelho funcionar no modo de aquecimento constantemente durante 2 horas, aumentará em 1°C pós 6 horas, depois aumentará em 1°C após 7 horas. SLEEP para jovens/adolescentes (modo 3): A temperatura programada aumentará em 1°C se o aparelho funcionar no modo de arrefecimento durante 1 hora, aumentará em 2°C pós 2 horas, depois diminuirá em 2°C após 6 horas e diminuirá em 1°C após 7 horas. A temperatura programada diminuirá em 2°C se o aparelho funcionar no modo de aquecimento durante 1 hora, diminuirá em 2°C após 2 horas, depois aumentará em 2°C pós 6 horas, depois aumentará em 2°C após 7 horas. SLEEP para crianças (modo 4): A temperatura programada irá manter-se estável. Nota: O modo de aquecimento NÃO está disponível nos aparelhos de ar condicionado apenas de arrefecimento.

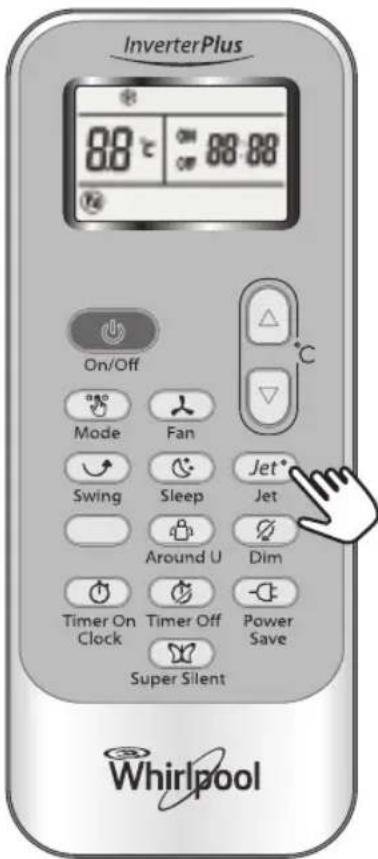

• Utilize o modo JET (Rápido) para iniciar ou parar o arrefecimento rápido ou o aquecimento rápido. O arrefecimento rápido utiliza a velocidade alta da ventoinha e altera automaticamente a temperatura programada para 18°C. O aquecimento rápido utiliza a velocidade automática da ventoinha e altera automaticamente a temperatura programada para 32 °C.

• No modo JET (Rápido), é possível ajustar a direcção do fluxo de ar ou o temporizador. Se quiser sair do modo JET, prima um dos botões seguintes - JET (Rápido), MODE (Modo), FAN (Ventoinha), ON/OFF ou TEMPERATURE SETTING (Ajuste da temperatura), para fazer o visor regressar ao modo original. Nota:

• Os botões SLEEP (Noite) e 6th Sense não estão disponíveis no modo JET (Rápido).

• O aparelho continuará a funcionar no modo JET se não sair do mesmo por intermédio de um dos botões mencionados.144 Função Timer (Temporizador) É conveniente activar o temporizador, premindo o botão TIMER ON/CLOCK (Temporizador ligado/Relógio), para desfrutar de uma temperatura ambiente confortável assim que chegar a casa. Também é possível desligar o temporizador premindo o botão TIMER OFF (Temporizador desligado) para desfrutar de uma boa noite de sono. Como programar a função TEMPORIZADOR LIGADO Poderá utilizar o botão TIMER ON/CLOCK (Temporizador ligado/Relógio) para ajustar a programação do temporizador de acordo com a sua preferência e ligar o aparelho na altura pretendida.

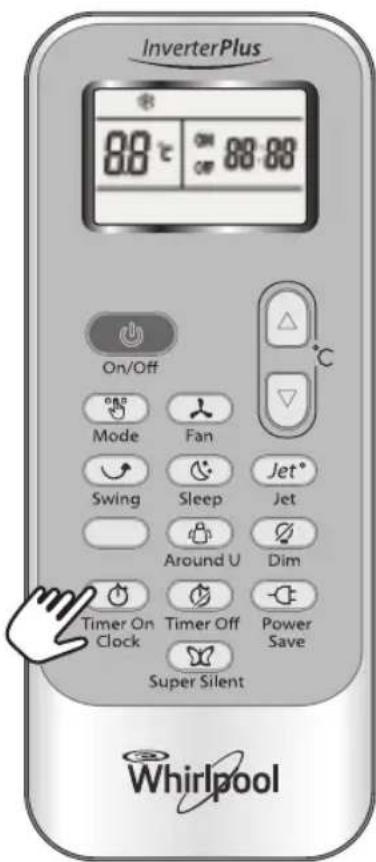

I) Prima o botão TIMER ON/CLOCK (Temporizador

ligado/Relógio) durante 3 segundos; quando a indicação "ON 12:00" começar a piscar no LCD, prima os botões ou para seleccionar a hora pretendida de activação do aparelho. Prima o botão ou uma vez para aumentar ou diminuir o tempo em 1 minuto. Prima o botão ou durante 5 segundos para aumentar ou diminuir o tempo em 10 minutos. Prima o botão ou durante um período de tempo superior para aumentar ou diminuir o tempo em 1 hora. Nota: Se não visualizar a hora no espaço de 10 segundos depois de premir o botão TIMER ON/CLOCK (Temporizador ligado/Relógio), o controlo remoto sairá automaticamente do modo de TEMPORIZADOR LIGADO.

II) Quando a hora pretendida for apresentada no

LCD, prima o botão TIMER ON/CLOCK (Temporizador ligado/Relógio) para a confirmar. É emitido um sinal sonoro. A indicação "ON" deixa de piscar. O indicador TIMER (Temporizador) da unidade interior acende.

III) Após a apresentação durante 5 segundos do

tempo programado, o relógio é novamente apresentado no LCD do controlo remoto. Como cancelar a função TEMPORIZADOR LIGADO Prima novamente o botão TIMER ON/CLOCK (Temporizador ligado/Relógio); é emitido um sinal sonoro e o indicador desaparece para indicar que a função TEMPORIZADOR LIGADO foi cancelada. Nota: O procedimento para programar a função TEMPORIZADOR DESLIGADO é semelhante. Pode fazer com que o aparelho se desligue automaticamente à hora pretendida. OONN Aumento DiminuiçãoFunção Around U Se premir este botão, o símbolo é apresentado, o controlo remoto transmite a temperatura ambiente em seu redor à unidade interior e o aparelho começa a funcionar de acordo com esta temperatura, para fazer com que se sinta mais confortável. Mantenha o controlo remoto num local onde consiga transmitir correctamente o sinal para a unidade interior. Prima uma vez para programar e prima novamente para cancelar. Função DIM (Obscurecimento) Prima este botão para ligar ou desligar a luz do visor do painel de controlo da unidade interior. Função POWER SAVE (Poupança de energia) O modo POWER SAVE (Poupança de energia) pode estar disponível nos modos de funcionamento ARREFECIMENTO, AQUECIMENTO, SECAGEM e APENAS VENTILAÇÃO. Se premir este botão, a indicação é apresentada no controlo remoto. Se utilizar a função POWER SAVE (Poupança de energia) nos modos de funcionamento

ARREFECIMENTO, AQUECIMENTO E

SECAGEM, o aparelho programa a temperatura para um valor de 25°C com uma velocidade baixa da ventoinha. Se utilizar a função POWER SAVE (Poupança de energia) no modo APENAS VENTILAÇÃO: o aparelho é programado para uma velocidade baixa da ventoinha. Mude para outro modo ou prima novamente o botão de poupança de energia para cancelar esta função. Nota: Neste modo, não é possível ajustar a velocidade da ventoinha e a temperatura. Função SUPER SILENT (Super silencioso) Prima o botão para colocar a unidade a funcionar com um nível baixo de ruído para obter um ambiente tranquilo e confortável. é apresentado no controlo remoto. Nota: A função Super Silent (Super silencioso) será desactivada se premir o botão MODE (Modo) ou se premir novamente o botão SUPER SILENT (Super silencioso). Esta função poderá não estar disponível em alguns modelos.

FUNCIONAMENTO DE EMERGÊNCIA

Em caso de emergência, ou se o controlo remoto não estiver presente, poderá controlar a unidade premindo o interruptor on/off situado na unidade interior.

• Ligar o aparelho: se premir este botão com a unidade desligada, esta liga-se e começa a funcionar no modo 6th SENSE.

• Desligar o aparelho: se premir este botão com a unidade ligada, esta será desligada. PROTECÇÃO Condições de funcionamento O dispositivo de protecção pode disparar e interromper o funcionamento do aparelho nos casos indicados a seguir. *No caso de modelos em condições de Clima Tropical (T3), a temperatura é de 52°C em vez de 43°C. Se o aparelho de ar condicionado funcionar no modo de ARREFECIMENTO ou de SECAGEM com a porta ou a janela abertas durante um longo período de tempo e com uma humidade relativa superior a 80%, a condensação poderá pingar pela saída. Poluição sonora

• Instale o aparelho num local que consiga suportar o seu peso, de modo a funcionar de forma mais silenciosa.

• Instale a unidade exterior num local onde o ar libertado e os ruídos de funcionamento não perturbem os vizinhos.

• Não coloque obstáculos em frente à saída de ar da unidade exterior pois irão aumentar os níveis de ruído. Características do dispositivo de protecção Aguarde, pelo menos, 3 minutos antes de reiniciar a unidade após uma paragem ou de alternar entre modos durante o funcionamento. Se activar o aparelho imediatamente depois de o ligar à corrente eléctrica, poderá ocorrer um intervalo de 20 segundos antes de começar a funcionar. Se tiver interrompido o funcionamento do aparelho, prima novamente o botão ON/OFF para o reiniciar. Se o temporizador tiver sido cancelado, será necessário reprogramá-lo. Características do modo de ARREFECIMENTO Anticongelante Quando a temperatura do permutador de calor interior cai para 0° ou para um valor inferior, o compressor deixa de funcionar para proteger o aparelho. Características do modo de AQUECIMENTO Pré-aquecimento Para evitar a emissão de ar frio, no início do funcionamento no modo de AQUECIMENTO são necessários 2-5 minutos para pré-aquecer a unidade interior. A ventoinha interna não funciona durante este período de pré-aquecimento. Descongelação No modo de AQUECIMENTO, o aparelho descongela automaticamente para aumentar o seu grau de eficácia. Este procedimento demora habitualmente 6-10 minutos. Durante a descongelação, a ventoinha deixa de funcionar e o indicador de funcionamento fica intermitente. Após a conclusão da descongelação, o aparelho regressa automaticamente ao modo de AQUECIMENTO. Interferência de modos Uma vez que todas as unidades interiores usam uma unidade exterior, a unidade exterior só pode funcionar com o mesmo modo (arrefecimento ou aquecimento), assim, se definir um modo diferente com o qual a unidade exterior está a funcionar, ocorre a interferência de modos. A seguir mostra-se o panorama da interferência de modos. arrefecimento secagem aquecimento ventilador arrefecimento v v x v secagem v v x v aquecimento x x v x ventilador v v x v x: interferência de modos - v: normal A unidade exterior funciona sempre com o modo da primeira unidade interior ligada. Quando o modo definido na unidade interior seguinte é interferido, são emitidos 3 sinais sonoros e a unidade interior interferida pelas unidades em funcionamento normal é desligada automaticamente. Aquecimento Temperatura exterior superior a 24°C. Temperatura exterior inferior a -10°C. Temperatura do compartimento superior a 27°C. Arrefecimento Temperatura exterior superior a *43°C. Temperatura do compartimento inferior a 21°C. Desumidificação Temperatura do compartimento inferior a 18°C. interruptor On/off147 MANUTENÇÃO Limpar o painel frontal da unidade interior

1. Desligar o aparelho da alimentação de

energia Desligue primeiro o aparelho antes de o desligar da alimentação de energia.

2. Retirar o painel frontal

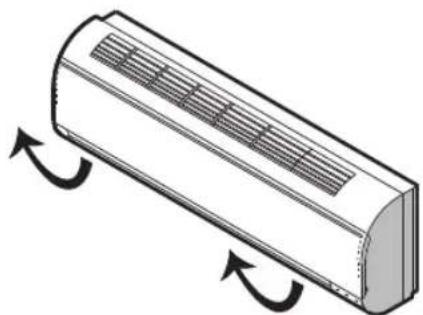

Abra o painel frontal tal como mostrado pela seta (Fig. A). Puxe as ranhuras de lado do painel frontal com força para o retirar (Fig. B).

3. Limpar o painel frontal

Limpe-o com um pano suave e seco. Utilize água morna (abaixo dos 40°C) para limpar se o aparelho estiver muito sujo. Depois de o limpar deixe-o secar.

4. Voltar a colocar o painel frontal e fechá-lo

Volte a colocar o painel frontal e feche-o, pressionando-o para baixo. Nota:

• Não utilize substâncias, como gasolina ou pó de polir, para limpar o aparelho.

• Não salpique água para a unidade interior. Perigoso! Choque eléctrico! Limpar o filtro de ar É necessário limpar o filtro de ar após cerca de 200 horas de utilização. Limpe o filtro de ar a cada duas semanas se o ar condicionado funcionar num ambiente com muito pó.

1. Desligar o aparelho da alimentação de

energia Desligue primeiro o aparelho antes de o desligar da alimentação de energia.

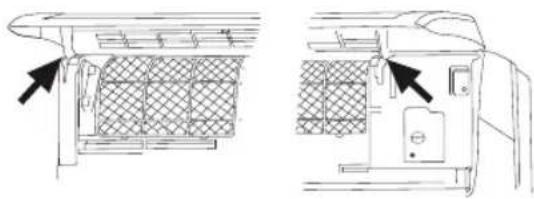

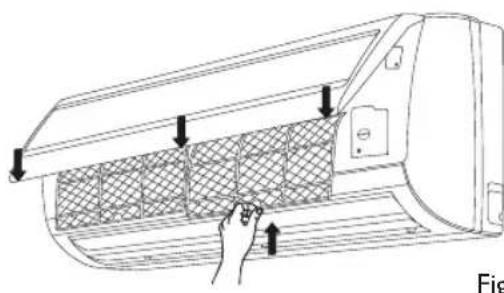

3. Faça o filtro deslizar para fora.

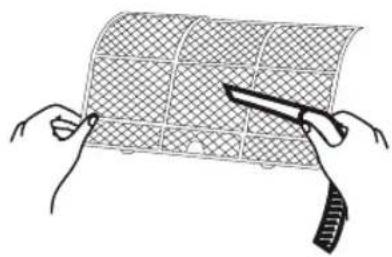

3. Limpar o filtro de ar (Fig. D)

Se o filtro estiver muito sujo, limpe-o com uma solução de água morna e detergente neutro. Depois de o limpar deixe-o secar.

4. Volte a colocar o filtro, prima o botão de

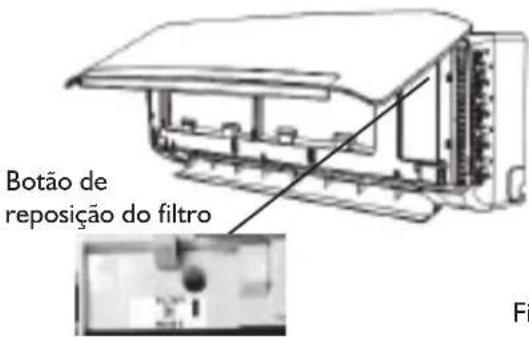

reposição do filtro (Fig. E) no lado direito utilizando um pino cilíndrico e feche o painel frontal. Nota:

• Para evitar ferimento, não toque nas aletas da unidade interior com os dedos depois de retirar o filtro.

• Não tente limpar o interior do ar condicionado.

• Não limpe o filtro na máquina de lavar. Fig. A Fig. B Fig. C Fig. D Fig. E Botão de reposição do filtro148

RESOLUÇÃO DE PROBLEMAS

Problema Análise O aparelho não funciona

• O disjuntor disparou ou o fusível fundiu?

• Aguarde 3 minutos e comece novamente; o dispositivo de protecção pode estar a impedir que a unidade funcione.

• As pilhas do controlo remoto estão com pouca carga?

• A ficha de alimentação está bem encaixada? Não há ar de arrefecimento ou de aquecimento

• O filtro de ar está sujo?

• Estarão as tomadas e as saídas de ar entupidas?

• A temperatura foi correctamente programada?

• As portas ou as janelas estão abertas? Comando ineficaz

• Houve uma forte interferência (de uma descarga excessiva de electricidade estática, anomalia da tensão de alimentação)? O funcionamento é anómalo. Neste caso, retire a ficha da corrente e volte a ligá-la 2-3 segundos depois. O aparelho não começa imediatamente a funcionar

• Verifica-se um atraso de 3 minutos quando se muda de modo durante o funcionamento. Odor estranho

• Este cheiro pode vir de outra fonte, como a mobília, cigarros, etc, que é aspirado para a unidade e libertado com o ar. Ruído de água a correr

• Comportamento normal provocado pelo fluxo de refrigerante no ar condicionado.

• Som da descongelação no modo de aquecimento. Estalidos

• O som pode ser gerado pela expansão ou contracção do painel frontal devido às mudanças de temperatura. Humidade borrifada pela saída

• A humidade está presente na divisão com baixa temperatura? Comportamento normal devido ao ar frio descarregado da unidade interior durante o modo de funcionamento de ARREFECIMENTO ou SECAGEM. O indicador de funcionamento está a piscar mas a ventoinha interna está parada.

• A unidade está a mudar do modo de aquecimento para o modo de descongelação. O indicador vai apagar-se e a unidade vai regressar ao modo de aquecimento. Os problemas de funcionamento são, frequentemente, provocados por pequenas causas; verifique e consulte a tabela seguinte antes de contactar o serviço de assistência técnica. Poderá poupar tempo e evitar despesas desnecessárias. Nota: Se os problemas persistirem, desligue o aparelho, retire a ficha da tomada eléctrica e contacte o Centro de assistência técnica Whirlpool autorizado mais próximo. Não tente mover, reparar, desmontar ou modificar o aparelho sozinho.149

SERVIÇO DE INSTALAÇÃO

antes da instalação.

2. O aparelho deve ser instalado

por técnicos qualificados, de acordo com as regras de ligação nacionais e de acordo com este manual.

3. Uma mudança da posição de

instalação tem de ser realizada por profissionais;

4. Verifique se o aparelho não foi

danificado antes da instalação.

5. Monte com as peças móveis infe-

riores da unidade interior a, pelo menos, 2,5m acima do chão ou nivelado.

6. Depois de instalado, o consumi-

dor deve operar o aparelho cor- rectamente de acordo com este manual. Guarde o manual num local adequado para manutenção e deslocação futura do aparelho.

PRECAUÇÃO DE SEGURANÇA

1. A alimentação de energia tem de

ser de tensão nominal com circuitos especiais para o aparelho. O intervalo de tensão de funcionamento normal do aparelho é de 90%~110% da tensão nominal. O diâmetro do cabo de alimentação tem de cumprir os requisitos.

2. A alimentação de energia do

utilizador deve ter um terminal fiável de ligação à terra. É proibido ligar o fio de ligação à terra aos seguintes itens: 1) Tubo de alimentação de água 2) Tubo de gás 3) Tubo de esgoto 4) Outras posições consideradas inseguras.

3. Assegure a ligação à terra é feita

de forna segura e com um fio de ligação à terra ligado ao sistema de terra especial do edifício, instalado por profissionais. O aparelho tem de estar equipado com um interruptor de protecção contra fugas eléctricas e um disjuntor auxiliar com capacidade suficiente. O disjuntor tem também de ter uma função de disparo magnética e térmica para garantir a protecção em caso de curto-circuito e sobrecarga. Tipo Modelo Capacidade necessária do interruptor pneumático Split Inversor 20K 30A 24K 30A 36K 40A150

PRECAUÇÃO DE SEGURANÇA

4. Certifique-se de que o cabo de

alimentação tem comprimento suficiente para permitir a ligação correcta. Não use cabos de extensão para a alimentação de energia.

5. Se o cabo de alimentação estiver

danificado, tem de ser substituído pelo fabricante ou seu agente de assistência ou pessoal com qualificações semelhantes para evitar um perigo.

6. Tem de ser instalado um

disjuntor omnipolar com uma abertura entre os contactos de pelo menos 3mm em todos os pólos à ligação fixa.

7. Risco de choque eléctrico, pode

provocar ferimentos ou a morte: desligue todas as alimentações de energia antes de efectuar a manutenção.

8. A ligação do cabo de

alimentação e a ligação de cabo entre a unidade interior e a unidade exterior deve ser feita de acordo com o diagrama de ligação anexado ao aparelho.

9. Após a conclusão da instalação,

os componentes eléctricos não deve estar acessíveis aos utilizadores. 10.Utilize duas ou mais pessoas para deslocar e instalar o aparelho para evitar o perigo de peso excessivo. 11.Depois de desembalar o ar condicionado, mantenha todos os materiais de embalagem fora do alcance das crianças. 12.De acordo com o carácter do refrigerante, a pressão do tubo é muito alta, assim, tenha muito cuidado ao instalar e reparar o aparelho. 13.Um dispositivo de corrente residual (RCD) com corrente residual de funcionamento nominal que não exceda os 30mA será incorporado na cablagem fixa de acordo com a lei nacional.$

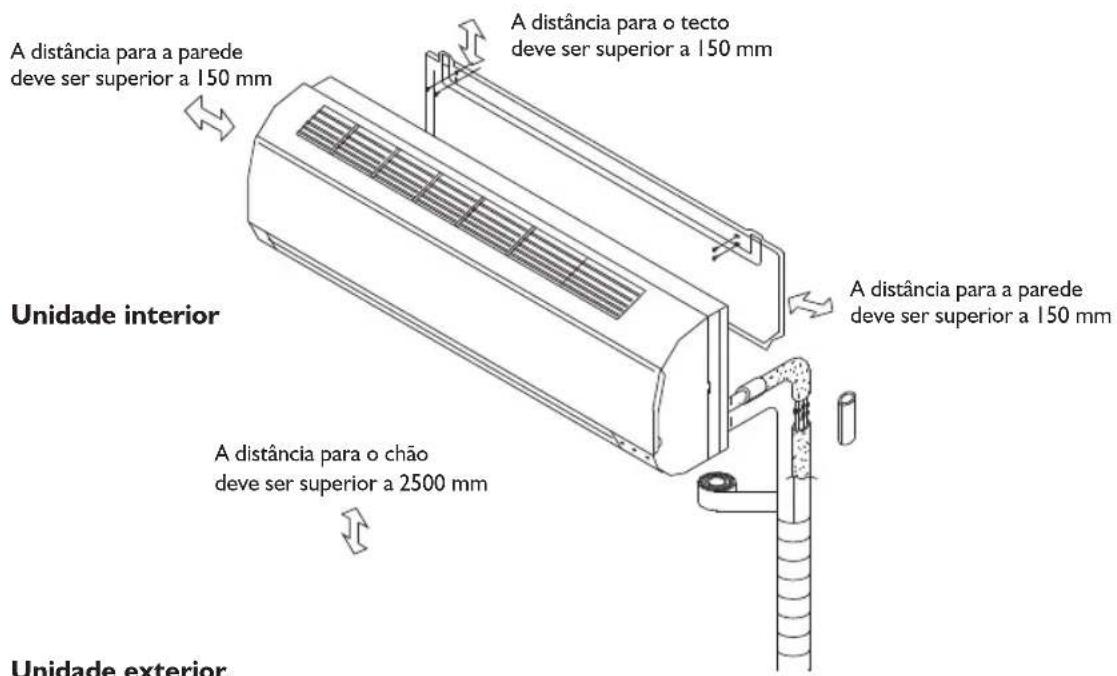

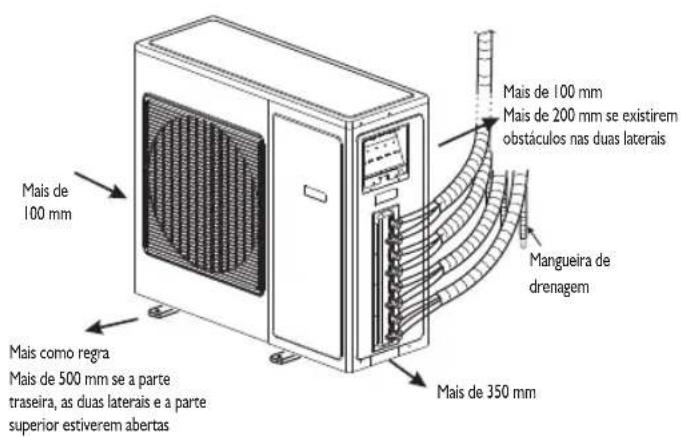

Mais de 100 mm Mais de 200 mm se existirem obstáculos nas duas laterais Mais de 100 mm Mais como regra Mais de 500 mm se a parte traseira, as duas laterais e a parte superior estiverem abertas Mangueira de drenagem Mais de 350 mm

IEsquema da instalação

INSTRUÇÕES DE INSTALAÇÃO

A distância para a parede deve ser superior a 150 mm A distância para o tecto deve ser superior a 150 mm A distância para o chão deve ser superior a 2500 mm A distância para a parede deve ser superior a 150 mm Unidade interior Unidade exterior NOTA: A figura em cima é uma simples apresentação da unidade, pode não corresponder ao aspecto externo do equipamento que adquiriu. A instalação só deve ser efectuada por pessoal técnico autorizado e de acordo com as normas nacionais relativas à ligação eléctrica.152 Selecção do local ideal Local de instalação da unidade interior

• Local onde não existam obstáculos perto da saída de ar e onde o ar possa ser facilmente emitido para todo o compartimento.

• Local onde os tubos e o orifício na parede possam ser facilmente dispostos.

• Respeite as distâncias para o tecto e para a parede indicadas no esquema da instalação.

• Local que permita uma fácil remoção do filtro de ar.

• Mantenha a unidade e o controlo remoto afastados, pelo menos, 1 metro da televisão, rádio, etc.

• Para evitar os efeitos de uma lâmpada fluorescente, mantenha a unidade o mais afastada possível da mesma.

• Não coloque objectos próximos da entrada de ar, pois poderão obstruí-la.

• Num local que consiga suportar o peso do aparelho e que não faça aumentar o ruído de funcionamento e as vibrações.

• A unidade interior não é adequada para ser instalada em lavandarias. Local de instalação da unidade exterior

• Instale a unidade exterior num local cómodo e bem ventilado.

• Evite instalá-la num local onde possa haver uma fuga de gás inflamável.

• Respeite a distância para a parede indicada no esquema da instalação.

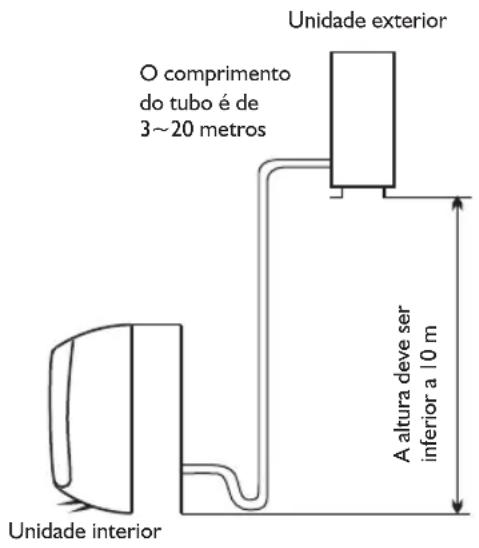

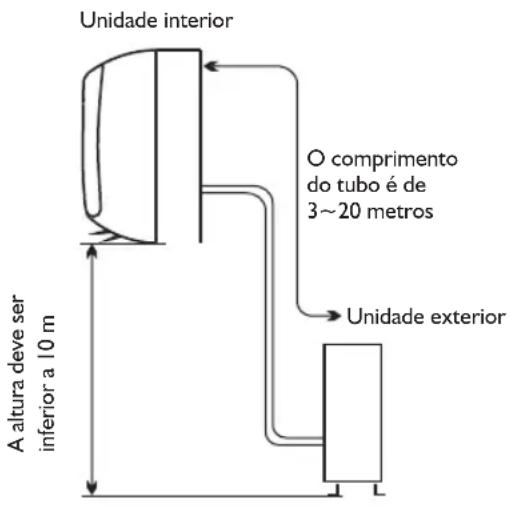

• A distância entre as unidades interior e exterior deve ser de 5 metros, podendo ir até 15 metros no máximo com uma carga de refrigerante adicional.

• Não instale a unidade exterior num local sujo ou com gordura, junto a uma saída de gás de vulcanização.

• Evite instalar a unidade exterior junto a estradas, onde poderá ficar suja de lama.

• Instale a unidade numa base fixa que não aumente o ruído de funcionamento.

• Instale num local sem obstáculos para a saída de ar.

• A posição de instalação deve conseguir suportar o peso e a vibração da unidade exterior e garantir uma instalação segura;

• Instale a unidade num local onde a água drenada não se torne num problema. Unidade interior O comprimento do tubo é de 3~20 metros Unidade exterior A altura deve ser inferior a 10 m Unidade exterior O comprimento do tubo é de 3~20 metros Unidade interior A altura deve ser inferior a 10 m Modelo Comprimento standard do tubo (m) Limite do comprimento do tubo de cada unidade interior (m) Limite do comprimento total do tubo (m) Limite da diferença de elevação A (m) Carga extra de refrigerante (g/m) FM20ODU WA2 5+5 20 40 10 15 (se o comprimento total do tubo for de 15 m) FM24ODU WA2 5+5+5 20 60 10 15 (se o comprimento total do tubo for superior a 20 m) FM36ODU WA2 5+5+5+5 25 60 10 15 (se o comprimento total do tubo for superior a 20 m)153

INSTALAÇÃO DA UNIDADE INTERIOR

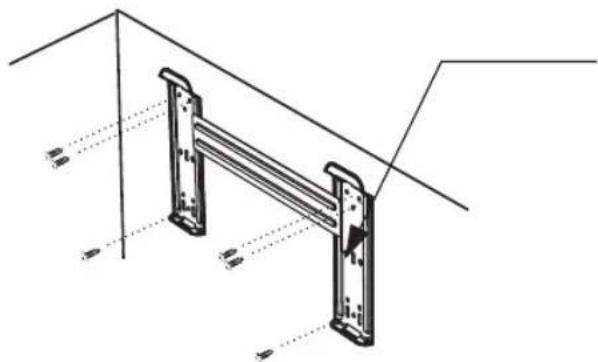

1. Instalação da placa de montagem

• Seleccione um local para instalar a placa de montagem de acordo com a localização da unidade interior e a direcção da tubagem.

• Ajuste a placa de montagem na horizontal com um medidor de inclinações ou fio de prumo.

• Faça furos com 32mm de profundidade na parede.

• Insira buchas de plástico nos furos e fixe a placa de montagem com parafusos.

• verifique se a placa de montagem está bem fixa. NOTA: A forma da sua placa de montagem pode ser diferente da apresentada em cima, mas o método de instalação é semelhante.

2. Fazer um furo para a tubagem

• Escolha a posição do furo para a tubagem de acordo com a localização da placa de montagem.

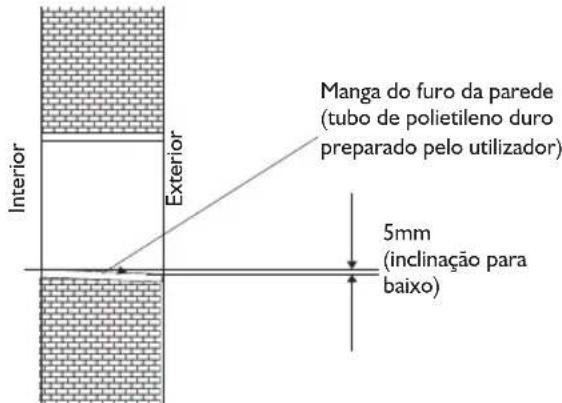

• Faça um furo na parede com 70mm de diâmetro. O furo deve estar ligeiramente inclinado para baixo em direcção ao exterior.

• Instale uma manga através do furo da parede para manter a parede em ordem e limpa.

3. Instalação da tubagem da unidade interior

• Passe a tubagem (tubos de líquido e gás) e os cabos pelo furo na parede do exterior ou passe-os do interior quando terminar as ligações dos cabos e da tubagem interior para ligar à unidade exterior.

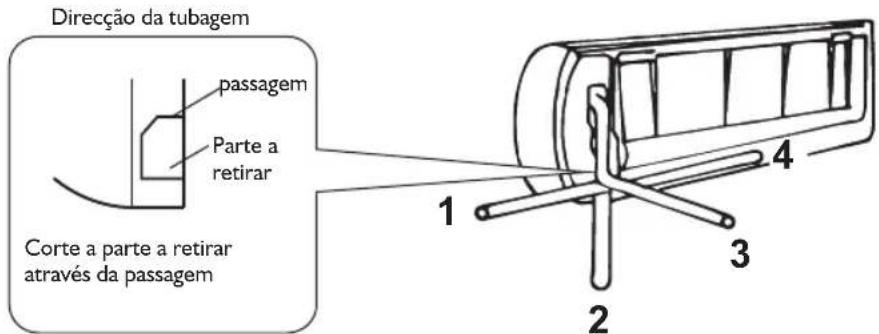

• Decida se deve ou não cortar a parte de plástico de acordo com a direcção da tubagem (como ilustrado em baixo). NOTA: Quando passar o tubo ao londo das direcções 1, 2 ou 4, corte a parte de plástico correspondente da base da unidade interior.

• Depois de ligar a tubagem, conforme requerido, instale a mangueira de escoamento. A seguir, ligue o cabo de alimentação de energia. Depois de ligar, envolva a tubagem, o cabo e a mangueira de escoamento juntos com material de isolamento térmico. NOTA: Não ligue a alimentação de energia durante a instalação. Manga do furo da parede (tubo de polietileno duro preparado pelo utilizador) Interior Exterior 5mm (inclinação para baixo)

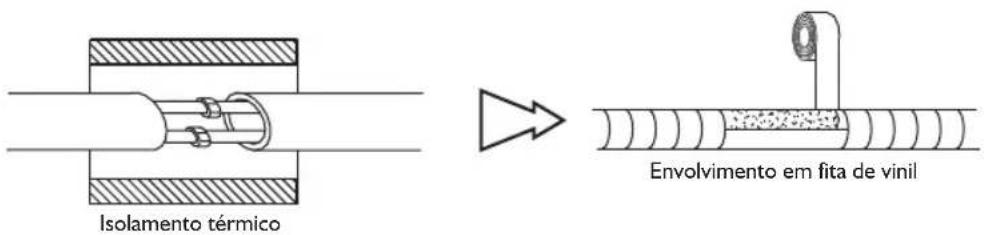

passagem Direcção da tubagem Parte a retirar Corte a parte a retirar através da passagem154 IMPORTANTE: Isolamento térmico das juntas dos tubos: Envolva as juntas das tubagens com materiais de isolamento térmico e, de seguida, envolva-os com fita de vinil. Tubos com isolamento térmico: a. Posicione a mangueira de drenagem por baixo dos tubos. b. Material de isolamento: espuma de polietileno com espessura superior a 6 mm. NOTA: A mangueira de drenagem deve ser preparada pelo utilizador.

• A mangueira de drenagem deve ficar virada para baixo, de forma a facilitar o fluxo de drenagem. Não torça o tubo de drenagem, deixe-o de fora ou solto, não mergulhe a extremidade em água. Se ligar uma extensão da mangueira de drenagem ao tubo de drenagem, certifique-se de que está isolada termicamente quando a passar através da unidade interior.

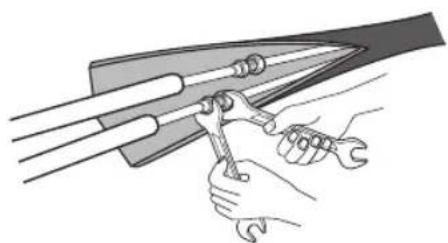

• Quando direccionar os tubos para o lado direito, deverá isolar termicamente os tubos, o cabo de alimentação e a mangueira de drenagem e prendê- los à secção traseira da unidade. Ligação dos tubos: a. Ligue os tubos da unidade interior com duas chaves de porcas. Preste particular atenção ao torque permitido, indicado abaixo, para evitar que os tubos, os conectores e as porcas poligonais fiquem deformados e danificados. b. Comece por apertá-los à mão e, depois, use as chaves. Isolamento térmico Envolvimento em fita de vinil Tamanho do tubo Torque Largura da porca Espessura mín. Lado do líquido (1/4 pol.) 1,5~2 kg.m 17 mm 0,5 mm Lado do gás (3/8 pol.) 3,1~3,5 kg.m 22 mm 0,7 mm Lado do gás (1/2 pol.) 5,0~5,5 kg.m 24 mm 0,8 mm Lado do gás (5/8 pol.) 6,0~6,5 kg.m 27 mm 0,8 mm Tubo grande Tubo isolado termicamente Tubo pequeno Mangueira de drenagem (preparada pelo utilizador) Cabo de alimentação155

2) Ligue o cabo de alimentação à unidade interior,

ligando os fios aos terminais no quadro de controlo, um a um, da seguinte forma.

3) Fixe o cabo de alimentação ao quadro de controlo

com uma abraçadeira.

4) Volte a montar a placa de cobertura e aperte o

parafuso. NOTA: (consoante o modelo) É necessário remover o armário para realizar as ligações ao terminal da unidade interior.

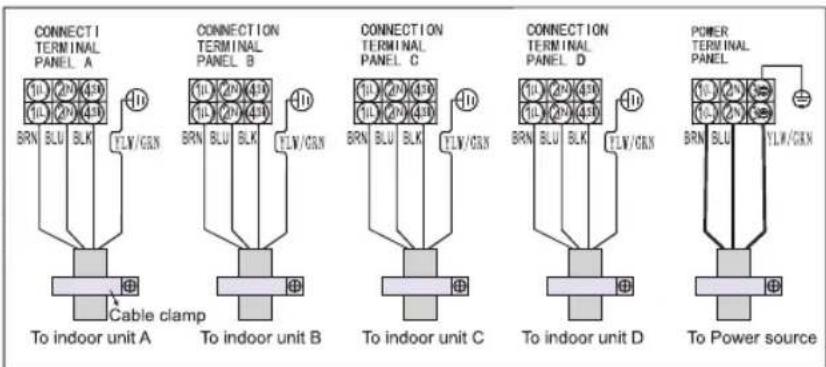

1) Retire a porta de acesso da unidade, desapertando o parafuso. Desaperte a abraçadeira, ligue os fios aos

terminais no quadro de controlo, um a um, de acordo com a ligação efectuada na unidade interior.

2) Fixe o cabo de alimentação ao quadro de controlo com uma abraçadeira.

3) Volte a montar a porta de acesso na posição original e aperte o parafuso.

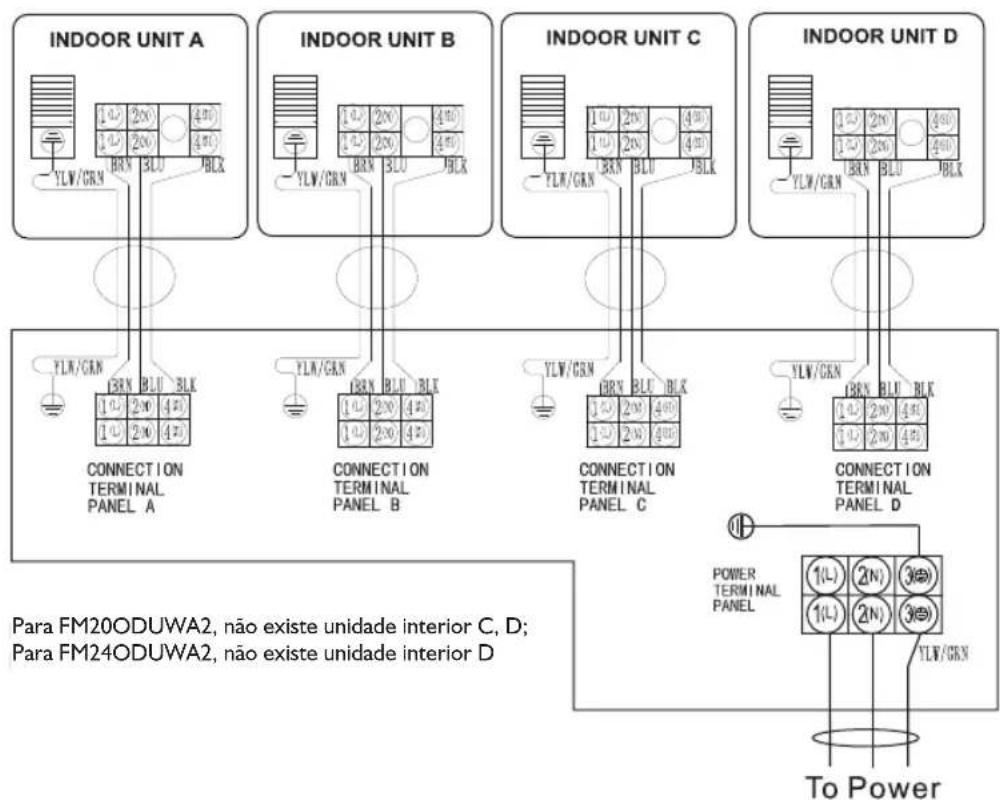

NOTA: (consoante o modelo) É necessário remover o armário para realizar as ligações ao terminal da unidade interior. Placa de cobertura Cabo de alimentação Painel frontal Unidade interior Terminal (interior) Armação Para FM20ODUWA2, não existe unidade interior C, D; Para FM24ODUWA2, não existe unidade interior D156 Modelo Cabo eléctrico (exterior) Cabo de alimentação Fornecimento de energia (Nota) FM20ODUWA2 H05RN-F,3G 2.5mm

1. Certifique-se de que a cor dos fios e o número de terminais da unidade exterior são iguais aos da

2. Utilize um circuito de alimentação individual, específico para o ar condicionado. Relativamente ao

método de ligação, consulte o diagrama de circuitos existente no aparelho.

3. Certifique-se de que as especificações dos cabos estão em conformidade com a tabela seguinte. E a

área de secção transversal mínima do cabo deve estar em conformidade com o Design 245 IEC 57.

4. Verifique os fios e certifique-se de que estão todos bem apertados após a ligação dos cabos. O cabo

deve permanecer bem apertado pela respectiva abraçadeira.

5. Instale um disjuntor de fuga à terra numa zona molhada ou húmida.

Especificações dos cabos Para FM20ODUWA2, não existe unidade interior C, D; Para FM24ODUWA2, não existe unidade interior D157

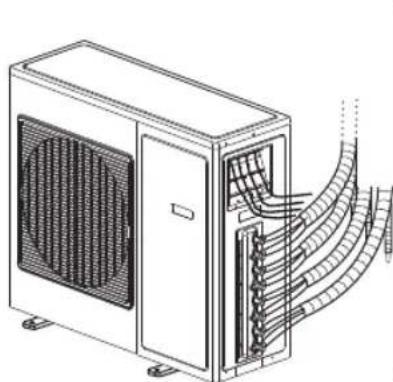

INSTALAÇÃO DA UNIDADE EXTERIOR

1. Instalação do orifício de drenagem e da

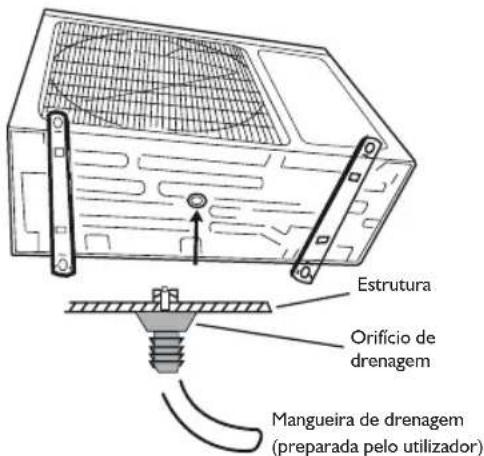

mangueira de drenagem A água de condensação é drenada pela unidade exterior, quando a unidade funciona no modo de aquecimento. Para não perturbar os seus vizinhos e proteger o ambiente, instale um orifício de drenagem e uma mangueira de drenagem, para direccionar a água de condensação. Comece por instalar o orifício de drenagem na estrutura da unidade exterior e, em seguida, ligue uma mangueira de drenagem ao orifício, tal como mostrado na figura do lado direito.

2. Instalação e fixação da unidade exterior

Prenda firmemente a unidade exterior com parafusos e porcas a um pavimento plano e robusto. Se instalada na parede ou no telhado, fixe bem o suporte para evitar que abane devido a vibrações ou ao vento forte.

3. Ligação dos tubos da unidade exterior

• Retire as tampas das válvulas de 2 e de 3 vias.

• Ligue os tubos às válvulas de 2 e de 3 vias, individualmente, de acordo com o torque necessário.

4. Ligação do cabo da unidade exterior (ver a página anterior)

Estrutura Orifício de drenagem Mangueira de drenagem (preparada pelo utilizador)158

Unidade interior Direcção do fluxo de refrigerante Válvula de 3 vias Orifício de saída (2) Rode (8) Aperte (7) Rode para abrir a válvula na totalidade Tampa da válvula (1) Rode (8) Aperte Válvula de 2 vias (6) Abra 1/4 de volta (7) Rode para abrir a válvula na totalidade (1) Rode Tampa da válvula (8) Aperte Ligue à unidade interior Esquema da válvula de 3 vias Posição aberta Veio Ligue à unidade exterior Centro da válvula Agulha Tampa do orifício de saída

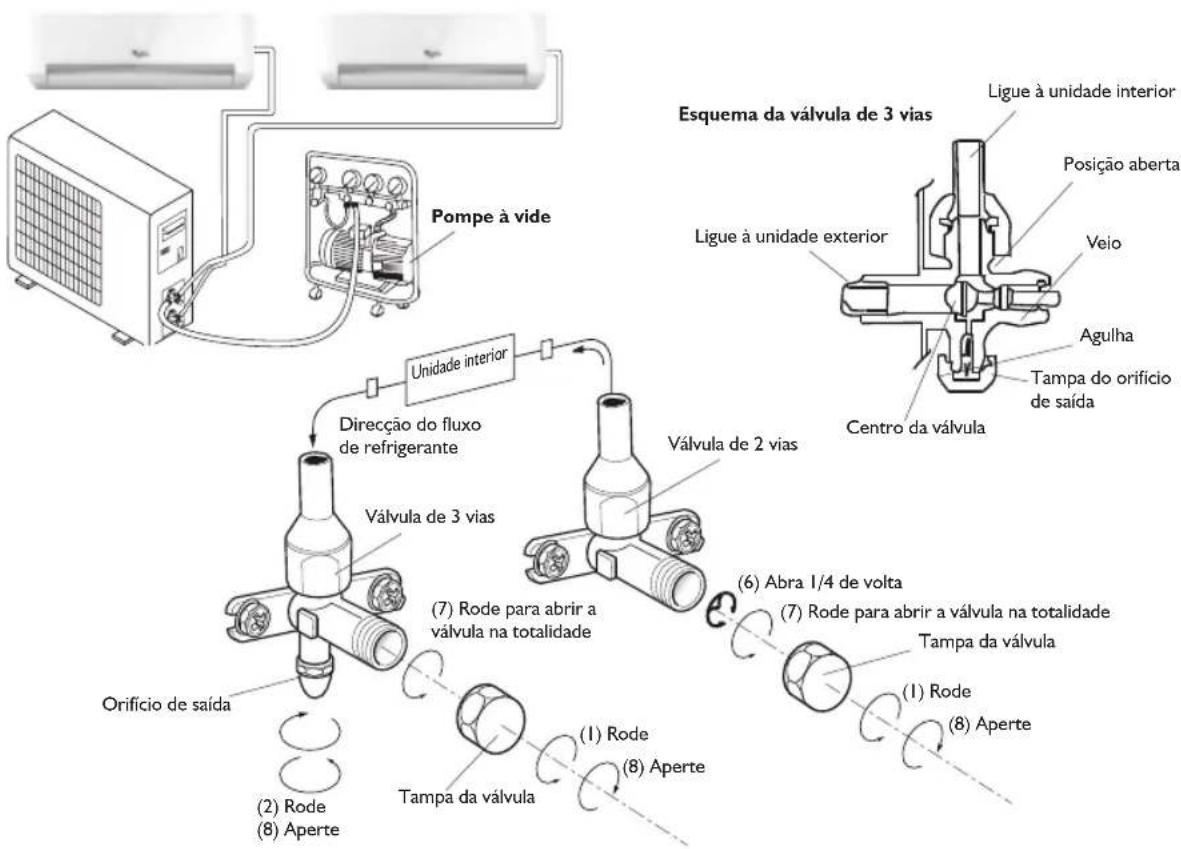

A permanência de ar com humidade no ciclo de refrigeração pode provocar uma avaria do compressor. Depois de ligar as unidades interior e exterior, elimine o ar e a humidade presentes no ciclo de refrigeração, utilizando uma bomba de vácuo, tal como mostrado abaixo. Nota: Dada a elevada pressão do sistema e também para proteger o ambiente, não descarregue o refrigerante directamente para o ar. Como purgar os tubos de ar:

4. Ligue a bomba de vácuo durante 10-15 minutos, até atingir um vácuo absoluto de 10 mmHg.

5. Com a bomba de vácuo ligada, feche o manípulo de baixa pressão do colector da bomba de vácuo.

Em seguida, pare a bomba de vácuo.

1. Tente solucionar o problema por si próprio com

base nas descrições fornecidas na secção "Resolução de problemas".

2. Desligue o aparelho e ligue-o novamente para

verificar se o problema persiste. Se, depois de efectuar as verificações acima descritas, o problema persistir, contacte o Centro de Apoio a Clientes. Forneça:

• uma breve descrição da avaria;

• o modelo exacto do aparelho de ar condicionado;

• o número "service" (este é o número localizado por baixo da palavra "Service", na etiqueta situada na secção lateral ou na secção inferior da unidade interior). Poderá igualmente encontrar o número "service" no folheto da garantia;

• o seu endereço completo;

• o seu número de telefone. Se for necessário realizar trabalhos de reparação, contacte o Centro de Apoio a Clientes (terá assim a garantia de que serão utilizadas peças sobresselentes originais e efectuada uma reparação adequada). Será necessário apresentar a factura de compra original. A não observância destas instruções pode comprometer a segurança e a qualidade do seu produto.160
