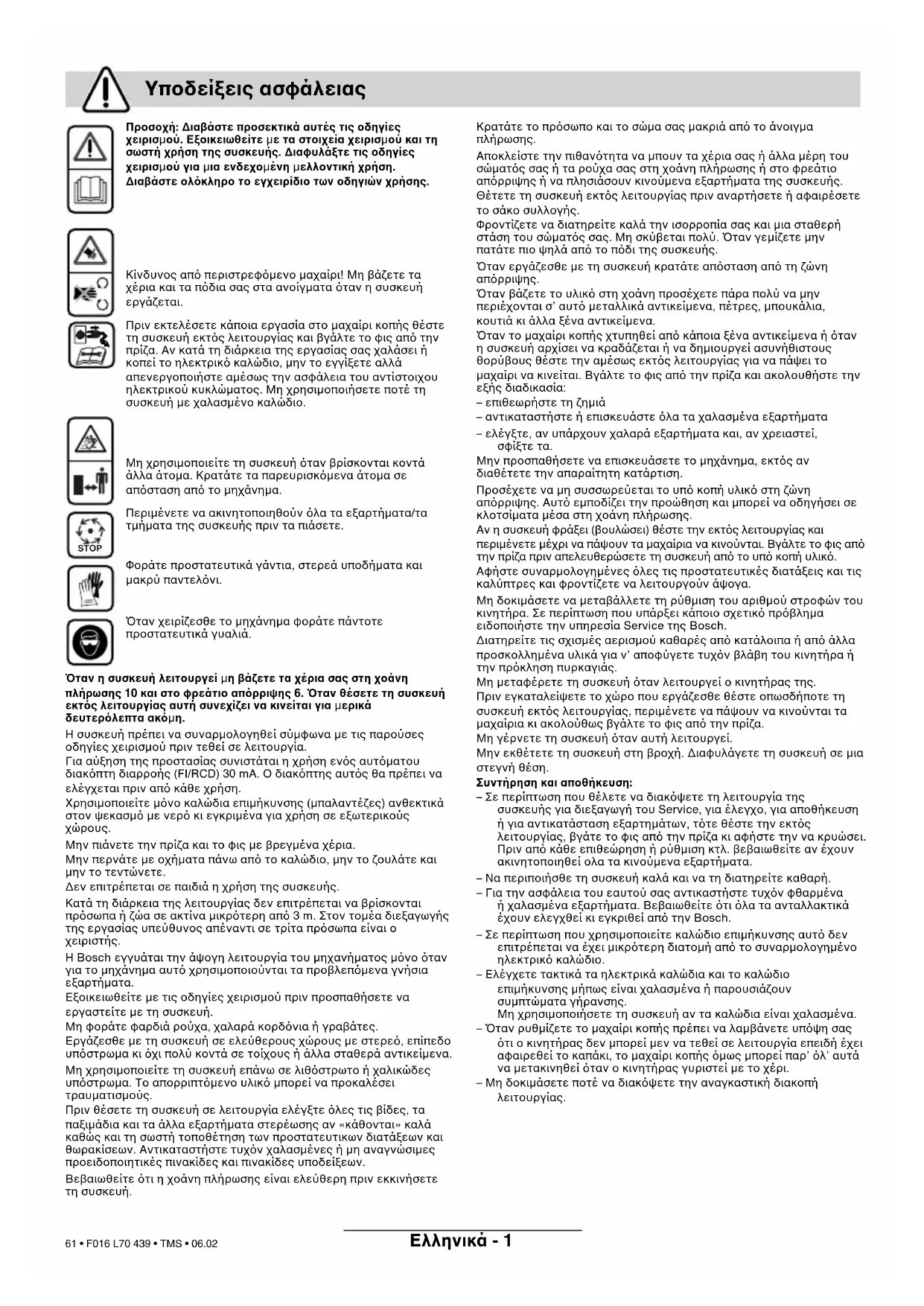

Yhdenmukaisuusvakuutus F016 L70 439 - book.book Seite 5 Dienstag, 28. Februar 2006 7:57 07 60 • F016 L70 439 • TMS • 06.02Eλληνικά - 1 Προσοχή: ∆ιαβάστε προσεκτικά αυτές τις οδηγίες χειρισµού. Εξοικειωθείτε µε τα στοιχεία χειρισµού και τη σωστή χρήση της συσκευής. ∆ιαφυλάξτε τις οδηγίες χειρισµού για µια ενδεχοµένη µελλοντική χρήση. ∆ιαβάστε ολ'κληρο το εγχειρίδιο των οδηγιών χρήσης. Κίνδυνος απ περιστρεφµενο µαχαίρι! Μη βάζετε τα χέρια και τα πδια σας στα ανοίγµατα ταν η συσκευή

Πριν εκτελέσετε κάποια εργασία στο µαχαίρι κοπής θέστε τη συσκευή εκτς λειτουργίας και βγάλτε το φις απ την πρίζα. Αν κατά τη διάρκεια της εργασίας σας χαλάσει ή κοπεί το ηλεκτρικ καλώδιο, µην το εγγίξετε αλλά απενεργοποιήστε αµέσως την ασφάλεια του αντίστοιχου ηλεκτρικού κυκλώµατος. Μη χρησιµοποιήσετε ποτέ τη συσκευή µε χαλασµένο καλώδιο. Μη χρησιµοποιείτε τη συσκευή ταν βρίσκονται κοντά άλλα άτοµα. Κρατάτε τα παρευρισκµενα άτοµα σε απσταση απ το µηχάνηµα. Περιµένετε να ακινητοποιηθούν λα τα εξαρτήµατα/τα τµήµατα της συσκευής πριν τα πιάσετε. Φοράτε προστατευτικά γάντια, στερεά υποδήµατα και µακρύ παντελνι. *ταν χειρίζεσθε το µηχάνηµα φοράτε πάντοτε προστατευτικά γυαλιά. )ταν η συσκευή λειτουργεί µη βάζετε τα χέρια σας στη χοάνη πλήρωσης 10 και στο φρεάτιο απ'ρριψης 6. )ταν θέσετε τη συσκευή εκτ'ς λειτουργίας αυτή συνεχίζει να κινείται για µερικά δευτερ'λεπτα ακ'µη. Η συσκευή πρέπει να συναρµολογηθεί σύµφωνα µε τις παρούσες οδηγίες χειρισµού πριν τεθεί σε λειτουργία. Για αύξηση της προστασίας συνιστάται η χρήση ενς αυτµατου διακπτη διαρροής (FI/RCD) 30 mA. Ο διακπτης αυτς θα πρέπει να ελέγχεται πριν απ κάθε χρήση. Χρησιµοποιείτε µνο καλώδια επιµήκυνσης (µπαλαντέζες) ανθεκτικά στον ψεκασµ µε νερ κι εγκριµένα για χρήση σε εξωτερικούς

Μην πιάνετε την πρίζα και το φις µε βρεγµένα χέρια. Μην περνάτε µε οχήµατα πάνω απ το καλώδιο, µην το ζουλάτε και µην το τεντώνετε. ∆εν επιτρέπεται σε παιδιά η χρήση της συσκευής. Κατά τη διάρκεια της λειτουργίας δεν επιτρέπεται να βρίσκονται πρσωπα ή ζώα σε ακτίνα µικρτερη απ 3 m. Στον τοµέα διεξαγωγής της εργασίας υπεύθυνος απέναντι σε τρίτα πρσωπα είναι ο

Η Bosch εγγυάται την άψογη λειτουργία του µηχανήµατος µνο ταν για το µηχάνηµα αυτ χρησιµοποιούνται τα προβλεπµενα γνήσια εξαρτήµατα. Εξοικειωθείτε µε τις οδηγίες χειρισµού πριν προσπαθήσετε να εργαστείτε µε τη συσκευή. Μη φοράτε φαρδιά ρούχα, χαλαρά κορδνια ή γραβάτες. Εργάζεσθε µε τη συσκευή σε ελεύθερους χώρους µε στερε, επίπεδο υπστρωµα κι χι πολύ κοντά σε τοίχους ή άλλα σταθερά αντικείµενα. Μη χρησιµοποιείτε τη συσκευή επάνω σε λιθστρωτο ή χαλικώδες υπστρωµα. Το απορριπτµενο υλικ µπορεί να προκαλέσει τραυµατισµούς. Πριν θέσετε τη συσκευή σε λειτουργία ελέγξτε λες τις βίδες, τα παξιµάδια και τα άλλα εξαρτήµατα στερέωσης αν «κάθονται» καλά καθώς και τη σωστή τοποθέτηση των προστατευτικων διατάξεων και θωρακίσεων. Αντικαταστήστε τυχν χαλασµένες ή µη αναγνώσιµες προειδοποιητικές πινακίδες και πινακίδες υποδείξεων. Βεβαιωθείτε τι η χοάνη πλήρωσης είναι ελεύθερη πριν εκκινήσετε τη συσκευή. Κρατάτε το πρσωπο και το σώµα σας µακριά απ το άνοιγµα

Αποκλείστε την πιθαντητα να µπουν τα χέρια σας ή άλλα µέρη του σώµατς σας ή τα ρούχα σας στη χοάνη πλήρωσης ή στο φρεάτιο απρριψης ή να πλησιάσουν κινούµενα εξαρτήµατα της συσκευής. Θέτετε τη συσκευή εκτς λειτουργίας πριν αναρτήσετε ή αφαιρέσετε το σάκο συλλογής. Φροντίζετε να διατηρείτε καλά την ισορροπία σας και µια σταθερή στάση του σώµατς σας. Μη σκύβεται πολύ. *ταν γεµίζετε µην πατάτε πιο ψηλά απ το πδι της συσκευής. *ταν εργάζεσθε µε τη συσκευή κρατάτε απσταση απ τη ζώνη

*ταν βάζετε το υλικ στη χοάνη προσέχετε πάρα πολύ να µην περιέχονται σ’ αυτ µεταλλικά αντικείµενα, πέτρες, µπουκάλια, κουτιά κι άλλα ξένα αντικείµενα. *ταν το µαχαίρι κοπής χτυπηθεί απ κάποια ξένα αντικείµενα ή ταν η συσκευή αρχίσει να κραδάζεται ή να δηµιουργεί ασυνήθιστους θορύβους θέστε την αµέσως εκτς λειτουργίας για να πάψει το µαχαίρι να κινείται. Βγάλτε το φις απ την πρίζα και ακολουθήστε την εξής διαδικασία: – επιθεωρήστε τη ζηµιά – αντικαταστήστε ή επισκευάστε λα τα χαλασµένα εξαρτήµατα – ελέγξτε, αν υπάρχουν χαλαρά εξαρτήµατα και, αν χρειαστεί,

Μην προσπαθήσετε να επισκευάσετε το µηχάνηµα, εκτς αν διαθέτετε την απαραίτητη κατάρτιση. Προσέχετε να µη συσσωρεύεται το υπ κοπή υλικ στη ζώνη απρριψης. Αυτ εµποδίζει την προώθηση και µπορεί να οδηγήσει σε κλοτσίµατα µέσα στη χοάνη πλήρωσης. Αν η συσκευή φράξει (βουλώσει) θέστε την εκτς λειτουργίας και περιµένετε µέχρι να πάψουν τα µαχαίρια να κινούνται. Βγάλτε το φις απ την πρίζα πριν απελευθερώσετε τη συσκευή απ το υπ κοπή υλικ. Αφήστε συναρµολογηµένες λες τις προστατευτικές διατάξεις και τις καλύπτρες και φροντίζετε να λειτουργούν άψογα. Μη δοκιµάσετε να µεταβάλλετε τη ρύθµιση του αριθµού στροφών του κινητήρα. Σε περίπτωση που υπάρξει κάποιο σχετικ πρβληµα ειδοποιήστε την υπηρεσία Service της Bosch. ∆ιατηρείτε τις σχισµές αερισµού καθαρές απ κατάλοιπα ή απ άλλα προσκολληµένα υλικά για ν’ αποφύγετε τυχν βλάβη του κινητήρα ή την πρκληση πυρκαγιάς. Μη µεταφέρετε τη συσκευή ταν λειτουργεί ο κινητήρας της. Πριν εγκαταλείψετε το χώρο που εργάζεσθε θέστε οπωσδήποτε τη συσκευή εκτς λειτουργίας, περιµένετε να πάψουν να κινούνται τα µαχαίρια κι ακολούθως βγάλτε το φις απ την πρίζα. Μη γέρνετε τη συσκευή ταν αυτή λειτουργεί. Μην εκθέτετε τη συσκευή στη βροχή. ∆ιαφυλάγετε τη συσκευή σε µια στεγνή θέση. Συντήρηση και αποθήκευση: – Σε περίπτωση που θέλετε να διακψετε τη λειτουργία της συσκευής για διεξαγωγή του Service, για έλεγχο, για αποθήκευση ή για αντικατάσταση εξαρτηµάτων, ττε θέστε την εκτς λειτουργίας, βγάτε το φις απ την πρίζα κι αφήστε την να κρυώσει. Πριν απ κάθε επιθεώρηση ή ρύθµιση κτλ. βεβαιωθείτε αν έχουν ακινητοποιηθεί ολα τα κινούµενα εξαρτήµατα. – Να περιποιήσθε τη συσκευή καλά και να τη διατηρείτε καθαρή. – Για την ασφάλεια του εαυτού σας αντικαστήστε τυχν φθαρµένα ή χαλασµένα εξαρτήµατα. Βεβαιωθείτε τι λα τα ανταλλακτικά έχουν ελεγχθεί κι εγκριθεί απ την Bosch. – Σε περίπτωση που χρησιµοποιείτε καλώδιο επιµήκυνσης αυτ δεν επιτρέπεται να έχει µικρτερη διατοµή απ το συναρµολογηµένο ηλεκτρικ καλώδιο. – Ελέγχετε τακτικά τα ηλεκτρικά καλώδια και το καλώδιο επιµήκυνσης µήπως είναι χαλασµένα ή παρουσιάζουν συµπτώµατα γήρανσης. Μη χρησιµοποιήσετε τη συσκευή αν τα καλώδια είναι χαλασµένα. – *ταν ρυθµίζετε το µαχαίρι κοπής πρέπει να λαµβάνετε υπψη σας τι ο κινητήρας δεν µπορεί µεν να τεθεί σε λειτουργία επειδή έχει αφαιρεθεί το καπάκι, το µαχαίρι κοπής µως µπορεί παρ’ λ’ αυτά να µετακινηθεί ταν ο κινητήρας γυριστεί µε το χέρι. – Μη δοκιµάσετε ποτέ να διακψετε την αναγκαστική διακοπή λειτουργίας. Υποδείξεις ασφάλειας STOP F016 L70 439 - book.book Seite 1 Dienstag, 28. Februar 2006 7:57 07 61 • F016 L70 439 • TMS • 06.02Eλληνικά - 2

Ο τρπος λειτουργίας S 6 (40 %) χαρακτηρίζει µια τοµή φρτου που σχηµατίζεται εναλλακτικά απ επιβάρυνση 4 min und 6 min λειτουργίας χωρίς φορτίο. Στην πράξη επιτρέπεται µνο η διαρκής λειτουργία. Ανάλογα µε την ποιτητα του ξύλου. 1 ∆ιακπτης ON/OFF 2 ∆ιακπτης αλλαγής φοράς περιστροφής 3 Ρευµατολήπτης (φις)** 4 Τροχήλατος φορέας 5 Σακος υποδοχής/Καλύπτρα* 6 Φρεάτιο εκβολής 7 Κλειδί εσωτερικού εξαγώνου 8 Κλειδί τύπου Αλεν 9 Αγκιστρα για το σάκο υποδοχής 10 Χοάνη πλήρωσης 11 Αριθ. σειράς *Ειδικ εξάρτηµα**ανάλογα µε την εκάστοτε χώρα*Εξαρτήµατα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δε συνοδεύουν πάντοτε το µηχάνηµα! Το µηχάνηµα προορίζεται για το θρυµµατισµ και την προετοιµασία για λιπασµατοποίηση απορριµάτων ινώδους και ξυλοειδούς σύνθεσης απ το νοικοκυρι και τους ερασιτεχνικούς

Βγάλτε τη συσκευή απ τη συσκευασία (βλέπε εικνα ). Αφαιρέστε τα ξύλινα τεµάχια (ασφάλειες κατά τη µεταφορά) (βλέπε εικνα ). Συναρµολογήστε τους τροχούς και το πλαίσιο (βλέπε εικνα ). Κατά την µεταφορά χωρίς τον τροχήλατο φορέα πρέπει να χρησιµοποιούνται παντοτε οι ασφάλειες

∆ώστε προσοχή στην τάση του δικτύου! Η τάση της πηγής ρεύµατος πρέπει να αντιστοιχεί πλήρως στην τάση µου αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο µηχάνηµα. Μηχανήµατα µε αναγραµµένη τάση 230 V λειτουργούν επίσης και στα 220 V. Το ηλεκτρικ κύκλωµα πρέπει να ασφαλιστεί τουλάχιστο ώς εξής: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Σε περίπτωση που το µηχάνηµα τροφοδοτείται µε ρεύµα απ γεννήτρια, ττε είναι απαραίτητη γεννήτρια µε την εξής απδοση: AXT 2200 HP — 3,5 kVA/2800 W AXT 2500 HP — 4,0 kVA/3300 W. (π. χ. ηλεκτρογεννήτριες της σειράς G-3600) της Bosch. Ενα καλώδιο επιµήκυνσης µε πολύ µικρή διατοµή αγωγού προξενεί µια σηµατική ελάττωση της αποδοτικτητας του µηχανήµατος. Για καλώδια µήκους µέχρι 25 m απαιτούνται αγωγοί διατοµής 3 x 1,5 mm

, για καλώδια µήκους µεγαλύτερου των 25 m η διατοµή πρέπειθ να ανέρχεται σε τουλάχιστο 2,5 mm

Ξετυλίγετε ολοσχερώς τα τύµπανα καλωδίου.

Τοποθετείτε το µηχάνηµα πάντοτε επάνω σε οριζντιο και σταθερ έδαφος. Κατά τη λειτουργία µην το ανατρέπετε και µην το µετακινείτε. Συσσωρεύσεις ριζών πρέπει να καθαρίζονται απ τα χώµατα. Ξένα σώµατα πως: πέτρες, γυαλιά, µέταλλα, υφάσµατα και πλαστικά δεν επιτρέπεται να µπαίνουν στη χοάνη πλήρωσης γιατί θα υποστεί βλάβη ο κύλινδρος κοπής 13. Χαρακτηριστικά µηχανήµατος Σιγαν'ς κλαδοκ'πτης AXT 2200 HP AXT 2500 HP Κωδικς αριθµς 0 600 852 0.. 0 600 852 1.. Ονοµαστική ισχύς, S 6 (4/6 min)

[W] 2 200 2 500 Ονοµαστική ισχύς, S 1 [W] 2 000 2 300 Αριθ. στροφών χωρίς φορτίο [min

] 40 40 Μέγ. ποστητα διερχµενου υλικού [kg/h] 140

µέγ. ∆ιάµετρος κλαδιών [mm] 38

Σάκος υποδοχής Συµπαραδίνεται Συµπαραδίνεται Βάρος, περ. [kg] 25 26 Μνωση / I / I Μέρη µηχανήµατος Χρήση σύµφωνα µε τον προορισµ' Συναρµολ'γηση

C D Πριν τη θέση σε λειτουργία F016 L70 439 - book.book Seite 2 Dienstag, 28. Februar 2006 7:57 0762 • F016 L70 439 • TMS • 06.02Eλληνικά - 3 Ο διακπτης αλλαγής περιστροφής 2 πρέπει να βρίσκεται στη δεξιά θεση. Η χοάνη πλήρωσης 10 πρέπει να είναι άδεια (βλέπε εικνα ). Θέση σε λειτουργία: Θέστε το διακπτη ON/OFF 1 στη θεση «I». Θέση εκτσ λειτουργίασ: Θέστε το διακπτη ON/OFF 1 στη θεση «O». Το µηχάνηµα συνεχίζει να εργάζεται µετά τη διακοπή λειτουργίας (ιχνηλασία)! Προστασία απ αθέλητη επανεκκίνηση Σε περίπτωση διακοπής του ηλεκτρικού ρεύµατος ο διακπτης ΟΝ/ΟFF 1 επανέρχεται αυτµατα στη θέση «0». Κατά την επιστροφή του ηλεκτρικού ρεύµατος το µηχάνηµα δεν είναι σε θέση να επαναλειτουργήσει απ µνο του. ∆ιακπτησ αλλαγήσ φοράσ περιστροφήσ 2 (βλέπε εικνα ) Οταν αλλάζετε τη φορά περιστροφής πρέπει να διακπτετε πάντα τη λειτουργία του µηχανήµατος και να περιµένετε µέχρι να σταµατησει τελείως να

∆εξιά θέση: Ο κύλινδρος κοπής τραβάει και κβει

Αριστερή θέση: Ο κύλινδρος κοπής στρέφεται ανάποδα και απελευθερώνει τυχν φρακαρισµένα υλικά για κψιµο. Προστασία απ υπερφρτωση Υψηλή καταπνηση (π. χ. µπλοκάρισµα του κυλίνδρου κοπής) οδηγεί µετά απ µερικά δευτερλεπτα σε διακοπή της λειτουργίας του µηχανήµατος. Ο διακπτης ΟΝ/ΟFF 1 επανέρχεται στη θέση «0». Θέστε το διακπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση (πισθεν) και βάλτε το µηχάνηµα πάλι εµπρς. ταν χειρίζεσθε το µηχάνηµα φοράτε πάντοτε προστατευτικά γυαλιά και προστατευτικά γάντια. Για την περισυλλογή του κοµµένου υλικού κρεµάστε τις θηλιές ανάρτησης του σάκου υποδοχής 5 στα πλευρικά άγκιστρα 9. Εισάγετε το υπ κοπή υλικ. Το εισαγµενο υλικ τραβιέται αυτµατα προς τα µέσα απ τον κύλινδρο κοπής 13. Υπ κοπή υλικ µεγάλου µήκουσ που προεξέχει απ το µηχάνηµα µπορεί να εκτιναχτεί µε ορµή «απ’ εδώ κι απ’ εκεί» γι’ αυτ πρέπει να κρατάτε επαρκή απσταση ασφάλειασ απ το µηχάνηµα. Εσάγετε πάντα τσο υλικ, σο δεν οδηγεί στην έµφραξη της χοάνης πλήρωσης 10. Κβετε µαραµένα, υγρά και κηπουρικά απορρίµατα, τα οποία ήταν ήταν πολλές µέρες συσσωρευµένα, εκ περιτροπής µε κλαδιά. Κβετε µαραµένα, υγρά και κηπουρικά απορρίµµατα που ήταν πολλές µέρες αποθηκευµένα εκ περιτροπής µε κλαδιά για να µη στοµώνει ο κύλινδρος κοπής 13. Μαλακά απορρίµατα χωρίς στερεά συστατικά, π. χ. απορρίµατα απ την κουζίνα, δεν κβονται αλλά λιπασµατοποιούνται κατ’ ευθείαν. ∆ώστε προσοχή, ώστε το κοµµένο υλικ να µπορεί να πέφτει ελεύθερα απ τ φρεάιτο εκβολής 6 – κίνδυνος κλωτσήµατος. ΟΙ σχισµές εξαερισµού δεν επιτρέπεται να καλύπτονται απ το σάκο υποδοχής ή το κοµµένο

Αποφεύγετε το µπλοκάρισµα του φρεατίου απρριψης 6 επειδή αυτ µπορεί να οδηγήσει σε κλτσιµα του υπ κοπή υλικού στη χοάνη

Η σκληρτητα των κλάδων που τεµαχίζονται εξαρτάται απ το είδος τους, την ηλικία τους και το βαθµ ξήρανσης. Άριστα αποτελέσµατα επιτυγχάνονται ταν τεµαχίζετε φρέσκα κλαδιά λίγο µετά την κοπή

Μαλακά κηπουρικά απορρίµµατα τεµαχίζονται πιο εύκολα σε µικρές ποστητες, προ παντς ταν αυτά είναι υγρά. Τεµαχίζοντας ενδιάµεσα και κλαδιά αποφεύγετε το "µπούκωµα" της συσκευής. Η πλάκα πίεσης 12 έχει ρυθµιστεί απ τον κατασκευαστή και δεν χρειάζεται άλλη ρύθµιση πριν το µηχάνηµα µπει για πρώτη φορά σε λειτουργία. *ταν η πλάκα πίεσης 12 φθαρεί πρέπει να επαναρυθµιστεί (το υπ κοπή υλικ, π. χ. κλαδιά, δεν κβονται καλά και σχηµατίζουν µεταξύ τους

Θέστε το διακπτη αλλαγής περιστροφής 2 στη δεξιά θέση και βάλτε το µηχάνηµα εµπρς. Ενώ ο κινητήρας θα δουλεύει γυρίστε το κουµπί επαναρύθµισης 8 (ενδεχοµένως µ΄ ένα κλειδί εσωτερικού εξαγώνου 7) κατά καννα µε ωρολογιακή φορά κατά µια εγκοπή προς τα δεξιά, µέχρι ν΄ ακούσετε έναν ελαφρ θρυβο τροχίσµατος (ο κύλινδρος κοπής 13 τροχίζει την πλάκα πίεσης 12 κι απ το φρεάτιο εκβολής 6 πέφτουν µερικά ρινίσµατα αλουµινίου). Μια επαναρύθµιση µεγαλύτερη απ την απαιτούµενη οδηγεί σε περιττή φθορά της πλάκας πίεσης 12. Θέση σε λειτουργία Υποδείξεισ για την εκτέλεση

Υποδείξεισ για τον τεµαχισµ Επαναρύθµιση τησ πλάκασ πίεσησ (βλέπε εικνα )

F016 L70 439 - book.book Seite 3 Dienstag, 28. Februar 2006 7:57 0763 • F016 L70 439 • TMS • 06.02Eλληνικά - 4 Οταν αλλάζετε τη φορά περιστροφής πρέπει να διακ'πτετε πάντα τη λειτουργία του µηχανήµατος και να περιµένετε µέχρι να σταµατησει τελείως να δουλεύει. Κηπουρικά απορρίµµατα δεν τραβιούνται προς τα

■ Ο κύλινδρος κοπής 13 περιστρέφεται αναποδα: Αλλάξετε τη φορά περιστροφής. ■ Το προς κοπή υλικ είναι µαλακ και υγρ: Σπρώξτε το µ' ένα ξύλο ή κψτε µαζί και κλαδιά. ■ Το προς κοπή υλικ σκαλώνει στη χοάνη πλήρωσης 10: Θέστε το διακπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση ξεσκαλώνοντας έτσι το υλικ. Χοντρά κλαδιά δεν τραβιούνται απ' τον κύλινδρο

■ Εξετάστε τον κύλινδρο κοπής 13: Αν έχει φθαρεί πολύ ττε πρέπει να αντικατασταθεί. Το προς κοπή υλικ' δεν κ'βεται εντελώς, τα κοµµάτια κρέµονται αλυσιδωτά το ένα απ' το αλλο: ■ Προβείτε σε επαναρύθµιση της πλάκας πίεσης 12 (σύµφωνα µε το κεφάλαιο «Επαναρύθµιση της πλάκας πίεσης»). ■ Αν η πλάκα πίεσης 12 δεν επαναρυθµίζεται πλέον, ττε πρέπει να αντικατασταθεί. Ο κινητήρας δε δουλεύει: ■ Η διάταξη προστασίας απ υπερφρτωση έχει διεγερθεί: Αφήστε τον κινητήρα να κρυώσει. Θέστε το διακπτη αλλαγής φοράς περιστροφής 2 στην αριστερή θέση (πισθεν) και βάλτε το µηχάνηµα πάλι εµπρς. Περιµένετε µέχρι να εξουδετερωθεί το µπλοκάρισµα. Ακολούθως θέστε το µηχάνηµα εκτς λειτουργίας και επαναφέρετε το διακπτη αλλαγής φοράς περιστροφής στη δεξιά θέση. Ελέγξτε την ηλεκτρική ασφάλεια του σπιτιού. Το ηλεκτρικ κύκλωµα πρέπει να ασφαλιστεί τουλάχιστο ώς εξής: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Ο κύλινδρος κοπής περιστρέφεται απ' µ'νος του

■ *ταν ο κύλινδρος κοπής µπλοκάρει ξαφνικά (π. χ. εξαιτίας ενς χονδρού κλάδου), ττε αλλάζει αυτµατα η φορά περιστροφής. Σ΄ αυτήν την περίπτωση θέστε το µηχάνηµα εκτς λειτουργίας, περιµένετε να σταµατήσει τελείως να κινείται κι ακολούθως θέστε το πάλι σε λειτουργία. – Θέστε το διακπτη αλλαγής περιστροφής 2 στην αριστερή θέση και µετά θέστε το µηχάνηµα σε λειτουργία. Ο κύλινδρος κοπής 13 περιστρέφεται προς τα πίσω, απελευθερώνοντας έτσι το σφηνωµένο προς κοπή υλικ (ή το ξένο αντικείµενο). Μια ειδική κατασκευή του µηχανισµού µετάδοσης κίνησης µε συναρµογή περιστρεφµενης γωνίας επιτρέπει στον κινητήρα την εκκίνηση µε την αντίστοιχη αντίθετη φορά περιστροφής, ακµη κι αν έχει µπλοκάρει ο κύλινδρος κοπής 13. Σε ιδιαίτερα ακραίες περιπτώσεις λύστε την πλάκα πίεσης 12 (ενάντια στην ωρολογιακή φορά), πριν θέσετε µηχάνηµα στην αντίστροφη λειτουργία. – Οταν απελευθερωθεί το προς κοπή υλικ τοποθετήστε το διακπτη αλλαγής φοράς περιστροφής 2 στη δεξιά θέση και στη συνέχεια θέστε το µηχάνηµα σε λειτουργία. Αν χρειαστεί, επαναρυθµίστε την πλάκα πίεσης. – Αν ληφθούν τα µέτρα 1 και 2 και ο κύλινδρος κοπής είναι ακµη µπλοκαρισµένος πρέπει να αποσυναρµολογηθεί ο κύλινδρος κοπής 13, να ελεγχθεί για τυχν βλάβες και να καθαριστεί πως περιγράφεται στο κεφάλαιο «Αλλαγή του κυλίνδρου κοπής και της πλάκας πίεσης». ■ Τραβάτε το φις απ' την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα.

∆ιατηρείτε το µηχάνηµα και τις σχισµές αερισµού πάντα καθαρές, για να µπορείτε να εργάζεσθε καλά και ασφαλώς. Ο κλαδοκπτης δεν επιτρέπεται να καθαρίζεται µε πλυντικά υψηλής πίεσης ή µε τρεχούµενο νερ. Ελέγχετε απ καιρο σε καιρ τη σταθερτητα των βιδών στερέωσης του τροχήλατου φορέα. Η διάρκεια ζωής του κύλινδρου κοπής 13 και της πλάκας πίεσης 12 ανέρχεται σε πολλά χρνια, αν γίνεται κανονική χρήση και επακολουθεί η προβλεπµενη επαναρύθµιση. Ξεµοντάρετε και καθαρίστε τον κύλινδρο κοπής (πως περιγράφεται στο κεφάλαιο «Αλλαγή του κυλίνδρου κοπής και της πλάκας πίεσης») πριν απ την αποθήκευση του µηχανήµατος. Στη συνέχεια περιποιηθείτε τον κύλινδρο κοπής µε «σπρέι» συντήρησης (εξάρτηµα, κωδικ. αριθ. 1 609 200 399) και λιπάνετε τα µέρη που υπκεινται σε τριβή. Αν παρ΄ λς τις επιµεληµένες µεθδους κατασκευής κι ελέγχου το µηχάνηµα σταµατήσει κάποτε, ττε δώστε το για επισκευή σ΄ ένα εξουσιοδοτηµένο συνεργείο. Οταν ζητάτε διασαφητικές πληροφορίες και ταν παραγγέλλετε ανταλλακτικά, παρακαλούµε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικ αριθµ που υπάρχει στην πινακίδα κατασκευαστή! Ανωµαλίες Ο κύλινδρος κοπής µπλοκάρει Συντήρηση και αποθήκευση F016 L70 439 - book.book Seite 4 Dienstag, 28. Februar 2006 7:57 07 64 • F016 L70 439 • TMS • 06.02Eλληνικά - 5 ■ Τραβάτε το φις απ' την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το µηχάνηµα. – Ξεµοντάρετε τον κύλινδρο κοπής 13 /την πλάκα πίεσης 12 ακολουθώντας τη σειρά ➀ – ➄. – Καθαρίστε τον κύλινδρο κοπής 13. – Λιπάνετε τα µέρη που υπκεινται σε τριβή. – Μοντάρετε εκ νέου τα διάφορα εξαρτήµατα ακολουθώντας τη σειρά ➄ – ➀. – Τέλος στρέψτε το κουµπί επαναρύθµισης 8 προς τα δεξιά µέχρι να ακουστεί θρυβος τροχίσµατος κι απ το φρεάτιο εκβολής 6 αρχίζουν να πέφτουν µερικά µικρά ρινίσµατα αλουµινίου. Σε περίπτωση δυσκινησίας του κουµπιού επαναρύθµισης 8, π. χ. απ ρύπανση, λύστε το ενδεχοµένως µε το κλειδί τύπου Αλεν 7. ∆ιαθέτονται τα παρακάτω ανταλλακτικά: Πλάκα πίεσης .................Κωδικ. Αριθ. 1 601 000 001 Κατά την µεταφορά χωρίς τον τροχήλατο φορέα πρέπει να χρησιµοποιούνται παντοτε οι ασφάλειες µεταφοράς 14. Περιβαλλοντικ σήµα «Γαλάζιος

Απονεµήθηκε για ιδιαίτερα χαµηλή δηµιουργία θορύβου. RAL UZ54 Τα ηλεκτρικά εργαλεία, τα εξαρτήµατα και οι συσκευασίες πρέπει να ανακυκλώνονται µε τρπο φιλικ προς το περιβάλλον. Μ'νο για χώρες της EΕ: Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίµµατα του σπιτιού σας! Σύµφωνα µε την Κοινοτική Οδηγία 2002/96/EΚ σχετικά µε τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και την µεταφορά της σε εθνικ δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία δεν είναι υποχρεωτικ πλέον να συλλέγονται ξεχωριστά πριν να ανακυκλωθούν µε τρπο φιλικ προς το περιβάλλον. Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-pt.com Robert Bosch A.E. Κηφισσού 162 12131 Περιστέρι-Αθήνα ✆ ...................................... +30 210 57 01 200 KENTPO ✆ .......................... +30 210 57 70 081 – 083 KENTPO Fax........................................................... +30 210 57 01 263 Fax........................................................... +30 210 57 70 080 www.bosch.gr ABZ Service A.E. ✆ ......................... +30 210 57 01 375 – 378 SERVICE Fax +30 210 57 73 607 Εξακρίβωση των τιµών µέτρησης σύµφωνα µε 2000/14/EK (ύψος 1,60 m, απσταση 1 m). Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα στάθµη θορύβου της συσκευής ανέρχεται σε: Στάθµη ακουστικής πίεσης 78 dB (A). Στάθµη ηχητικής ισχύος 89 dB (A). ∆ηλούµε υπευθύνως τι το προϊν αυτ εκπληρώνει τους εξής κανονισµούς ή κατασκευαστικές συστάσεις: EN 60 335, pr EN 13683 σύµφωνα µε τις διατάξεις των Οδηγιών 89/336/EΟΚ, 98/37/EΚ, 2000/14/EΚ. 2000/14/EK: Η εγγυηµένη στάθµη ακουστικής πίεσης L

είναι µικρτερη απ 92 dB (A). ∆ιαδικασία αποτίµησης της συµβατικτητας σύµφωνα µε το παράρτηµα V. Leinfelden, 09.2003. Dr. Egbert Schneider Dr. Eckerhard StrötgenSenior Vice President Head of ProductEngineering CertificationRobert Bosch GmbH, Power Tools DivisionΤηρούµε το δικαίωµα αλλαγών Αποσυναρµολ'γηση του κυλίνδρου κοπής/της πλάκας πίεσης (βλέπε εικ'να ) Ασφάλεια µεταφοράς (βλέπε εικ'να ) Προστασία περιβάλλοντος
