AXT 2200 HP - Kødhakker BOSCH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis AXT 2200 HP BOSCH i PDF-format.
| Produkttype | Støjsvag havekværn |
| Mærke | Bosch |
| Model | AXT 2200 HP |
| Optagen effekt (S6, 4/6 min) | 2200 W |
| Optagen effekt (S1, kontinuerlig drift) | 2000 W |
| Tomgangshastighed | 40 o/min |
| Maksimal gennemstrømning | 140 kg/h |
| Maksimal gren diameter | 38 mm |
| Vægt | 25 kg |
| Beskyttelsesklasse | II / 1 |
| Strømforsyning | 230 V ~, minimum 10 A |
| Opsamlingspose | Medfølger, hænges på kroge |
| Lydtryksniveau (LpA) | 78 dB(A) |
| Lydeffektniveau (LWA) | 89 dB(A) garanteret ≤ 92 dB(A) |
| Rotortype | Knivholder med reversibel rotationsretning |
| Rotationsretningskontakt | Ja (fremad / baglæns) |
| Genstartssikring | Ja (automatisk efter netafbrydelse) |
| Overbelastningsbeskyttelse | Ja (automatisk stop) |
| Justering af trykplade | Via justeringsknap (unbrakonøgle medfølger) |
| Vigtigste reservedele | Trykplade (ref. 1 601 000 001), knivholderrotor, vedligeholdelsesspray (ref. 1609 200 399) |
| Medfølgende tilbehør | Opsamlingspose, unbrakonøgle til indvendig sekskantskruer, transportkiler |
| Korrekt brug | Nedknusning af haveaffald (fibre og træ) |
Ofte stillede spørgsmål - AXT 2200 HP BOSCH
Brugerspørgsmål om AXT 2200 HP BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kødhakker i PDF-format gratis! Find din vejledning AXT 2200 HP - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. AXT 2200 HP af mærket BOSCH.

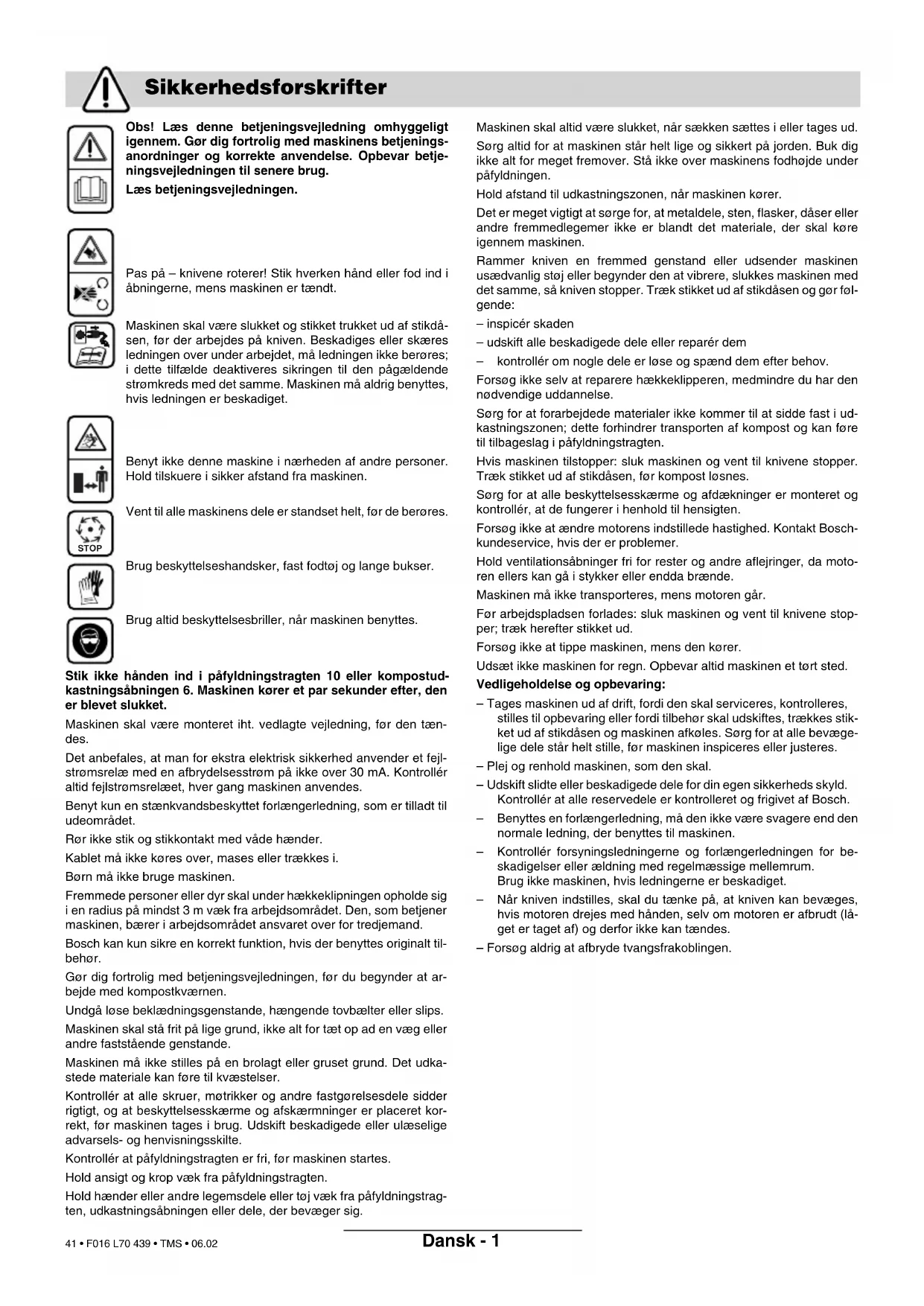

BRUGSANVISNING AXT 2200 HP BOSCH
Obs! Laes davon betjeningsvejledning omhyggeligt igennem. Gor dig fortrolig med maskinens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.
Laes betjeningsvejledningen.
Pas pa - knivene roterer! Stik hverken hand ell er fod ind i abningerne, mens maskinen er taendt.
Maskinen skal vare slukket og stikket trukket ud af stikdäsen, for der arbejdes pa kniven. Beskadiges aller skaes ledningen over under arbejdet, ma ledningen ikke berøres; i dette tilfælde deaktiveres sikringen til den pagelnde strømkreds med det samme. Maskinen ma aldrig benyttes, hvis ledningen er beskadiget.
Benyt seksne donne maskine i nærheden af andre personer. Hold tilskuere i sikker afstand fra maskinen.
Vent til alle maskinens dele er standset helt, f#r de berores.
Brug beskyttelseshandsker, fast fodtj og lange bukser.
Brug altid beskyttelsessbriller, nar maskinen benyttles.
Stik ikke handen ind i pafyldningstragten 10 eller kompostud-kastningsabningen 6. Maskinen körer et par sekunder after, den er blevet slukket.
Maskinen skal vare monteret iht. vedlagte vejledning, for den tanden.
Det anbefales, at man for ekstra elektrisk sikkerhed ambender et fejstromsrelæ med en afbrydelsessstrøm på违法犯罪 over 30 mA. Kontroller altid fejstromsrelæet, hvr gang maskinen anwendes.
Benyt kun en stænkvandsbeskyytitet forlaengerledning, som er tilladt til udeområdet.
Ror畸形 stik og stikkontakt med vade hender.
Kablet mä违法犯罪.
Fremmede personer eller dyr skal under hækkeklipningen opholde sig i en radius pa mindst 3 m vaek fra arbejdssomraret. Den, som betjener maskinen, bærer i arbejdssomraret ansvaret over for tredjemand.
Bosch kan kun sikre en korrekt Funktion, hvis der benyttes originalt tilbehör.
Gor dig fortrolig med betjeningsvejledningen, for du begynder at arbeje med kompostkværnen.
Undgä lose beklaedningsgenstande, haengende tovbaelter erler slips.
Maskinen skal stä frit pa lige grund, ikke alt for tæt op ad en væg eller andre faststående genstande.
Maskinen må ikke stilles på en brolagt eller gruset grund. Det udkaste de materiale kan fore til kvæstelser.
Kontroller at alle skruer, møtrikker og andre fastgorelsesdele sidder rigtigt, og at beskyttelsesskærme og afskaermninger er placeret korrekt, for maskinen tages i brug. Udskift beskadigede aller ulaeselige advarsels- og henvisningsstkilte.
Kontroller at pafyldningstragten er fri, for maskinen startes.
Hold ansigt og krop væk fra pafyldningstragten.
Hold haender aller andre legemsdele aller toj vaek fra pafyldningstragten, udkastningsabningen aller dele, der bevæger sig.
Maskinen skal altid vare slukket, när saekken sættes i ell er tages ud. Sorg altid for at maskinen star helt lige og sikkert pa jorden. Buk dig ikke alt for meget fremover. Stå ikke over maskinens fodhøjde under pafyldningen.
Hold afstand til udkastningszonen, nar maskinen korer.
Det er meget vigtigt at sorge for, at metaldele, sten, flasker, daser aller andre fremmedlegemer ici er blandt det materiale, der skal kore igennem maskinen.
Rammer kniven en fremmed genstand aller udsender maskinen usaedvanlig stoj eller begynder den at vibrere, slukkes maskinen med det samme, sa kniven stopper. Traek stikket ud af stikdansen og gorgelende:
-inspicer skaden
-
udskift alle beskadigede dele uller repar dem
-
kontroller om nogle dele er lse og spænd dem after behov.
Forsøg ikke selv at reparere hækkeklipperen, medmindre du har den不同程度. nuvidende uddannelse.
Sorg for at forarbejdede materialer ici kommen til at sidde fast i udkastningszonen; dette forhindrer transporten af kompost og kan fore til tilbageslag i pafyldningstragten.
Hvis maskinen tilstopper: sluk maskinen og vent til knivene stopper.
Træk stikket ud af stikdansen, for kompost lnsnes.
Maskinen mä ikke Transporteres, mens motoren går.
För arbejdspladsen forlades: sluk maskinen og vent til knivene stopper; træk herefter stikket ud.
Forsogkke at tippe maskinen, mens den korer.
Udsæt ikke maskinen for regn. Opbevar altid maskinen et tør sted.
Tages maskinen ud af drift, fordi den skal serviceres, kontrolleres, stilles til opbevaring eller fordi tilbehør skal udskiftes, trækkes stikket ud af stikdåsen og maskinen afkoles. Sorg for at alle bevægelige dele stär helt stille, for maskinen inspiceres aller justeres.
- Plej og renhold maskinen, som den skal.
- Udskift slidte aller beskadigede dele for din egen sikkerheds skyld. Kontroller at alle resevele er kontrolleret og frigivet af Bosch.
- Benyttes en forlaengerledning,帽子den icke vare svagere end den normale ledning, der benyttes til maskinen.
- Kontroller forsyningsledningerne og forlaengerledningen for beskadigelser aller ealdning med regelmessaige mellemrum. Brug ikke maskinen, hvis ledningerne er beskadiget.
- Nár kniven indstilles, skal du tænke pa, at kniven kan bevæges, hvis motoren drejes med handen, selv om motoren er afbrudt (låget er taget af) og derfor ikke kanændes.
-Forsog aldrig at afbryde tvangsfrakoblingen.
Tekniske data
Lydsvag kompostkværn AXT 2200 HP AXT 2500 HP
Bestillingsnummer 0 600 852 0.. 0 600 852 1..
Optagen effekt, S 6 (4/6 min) ^1 [W] 2 200 2 500
Optagen effekt, S 1 [W] 2000 2300
Omdrejningstal, ubelastet [/min] 40
Maks. kapacitet [kg/h] 140 2) 150 2)
maks. Grendiameter [mm] 38 2) 40 2)
Kompostfang medlevere medlevere
Vægt, ca. [kg] 25 26
Isolationsklasse &&/ I\&&/ I
1) Funktionen S 6 (40%) indeholder en belastningsprofil, som accepterer en belastning pa 4 min og et tomlob pa 6 min. Konstant drift er tilladt i det praktiske arbejde.
2) Afhengigt af traets hardsed.
Maskinelementer
1 Start-stop-kontakt
2 Retningsomskifter
3 El-stik**
4 Chassis
7 Indvendig sekskantnogle
8 Justeringsknap
9 Krog til kompostfang
10 Pafyldningstragt
11 Serienummer
*Ekstratilbehor
**landsspecifik
*Tilbehør, som er illustrreret og beskrevet i betjeningsvejledningen, er/DDke altid indeholdt i leveringen.
Kværnen er beregnet til vindeling af kompost af træ- agtige og fibrede materialer fra hus og have.
Samling
Tag maskinen ud af emballagen (se billede A
Bemark netspændingen! Strømkildens spænding skal stemme overens med angivelsenerne pa maskinen typeskilt. Maskinen til 230 V kan øgsa tilsluttes 220 V.
Strømkredsen skal mindst vare sikret på følgende manners:
AXT 2200 HP = 10 A,
AXT 2500 HP = 16 A.
Hvis apparatet tilsluttes et stromaggregat, er der.
brug for et apparat med fologende kapacitet:
AXT 2200 HP — 3,5 kVA/2800 W
AXT 2500 HP — 4,0 kVA/3300 W.
En forlaengerledning med et for snevert ledningsstværsnit reducerer apparatets ydeevne. Kabler pa indtil 25m kraver et ledningstværsnit pa
3 × 1,5 ~mm^2 , ved kabler på mere end 25 ~m skal leddingnstvaersnittet vår mindst 2,5 ~mm^2 .
Kabeltromler skal altid rulles helt af.
Maskinen skal altid placeres pa et fast vandret underlag. Maskinen/apparatet ma ikke vippes eller bevæges, sä længe den er i gang.
Befri rodknolde for jord. Genstande s som sten, glas, metal, toj og kunststof ma ikke kommt ned i påfyldningstragten, da knivvalsen 13 kan ellers beskadiges.
Start
Retningsomskifteren 2 skal stä i hjre position. Pafyldningstragten 10 skal vare tom (se billede E
Sādan startes maskinen:
Stil start-stop-kontakten 1 på „I".
Sādan standses maskinen:
Stil start-stop-kontakten 1 på „O".
Apparatet har et afterlob!
Beskytelse mod genstart
Ved stromsvigt springer start-stop-kontakten 1 hen pa „0". Apparatet kan ikke starte af sig selv,ningar strømforsyningen er vendt tilbage.
Retningsomskifter 2 (se billede E
Apparatet skal altid slukkes ogkommen til fuldstændig stilstand,for der foretages et retningsskift.
Hojre position: Knivvalse trakker ind og skærer.
Venstre position: Knivalse lober baglæns og frigø-rer indeklemt kompost.
Overbelastningsbeskyttelse
For stor belastning (f.eks. blokering af knivvalsen) medforer, at apparatet stopper after nogle fä sekunder. Start-stop-kontakten 1 springer hen pa „0". Retningsomskifteren 2 stilles i den venstre position (tilbage), og apparatet tændes igen after et kort stykke tid.
Arbejdshenvisninger
Brug altid beskyttelsesbriller og beskyttelseshandsker, narr apparatuset bruges.
For at opfange komposten skal bæreremmene pa kompostfang 5 hænges rigtigt ind i krogene 9, som vindes pa hvr side af apparatet.
Tilfor kompostmaterialie. Materialie, der er skubbet ind, trækkes automatisk ind af knivvalsen 13.
Langt kompostaffald, som stikker ud af maskinen, kan slå ud til sider, narr det trækkes ind i maskinen; sorg derfor for tilstrækkelig sikkerhedsafstand.
Tilfor altid kun sa mange grene, at pafyldningstragten 10 ikke tilstoppers.
Vissent og fugtigt haveaffald som affald, som allere de har ligget flere dage i haven, skal blandes med grene, nardet kores igennem apparatet.
Blodt affald Eden fast konsistens som f.eks. kokkenaffald ma ikke hakkes, men kan bruges som kompost med det samme.
Vær opmaerkomspå, at den kværnede kompost falder frit ud af udkastningssskakten 6 - fare for at kværnen sætter sig fast.
Ventilationsabninger ma ikke dækkes til at kompostfanget eller det kværnede materiale.
Undgå at udkastningsabningen 6 blokerer, da dette kan medføre, at kompost slås tilbage i pafyldningstragten.
Arbejdshenvisninger
Grenenes hardsafhanger afgrentype, grenenes alder og deres torkedsgrad.
Det bedste resultat opnas ved at kore friske grene igennem kværnen, sa snart de er klippet af.
Blodt haveaffald kværnes bedst, hvis det tilfores i sma portioner, især hvis det er vadt. En tilstopning kan undgås ved at tilfore grene ind imellem.
Afterjustering af trykplade (se billede F
Trykpladen 12 er indstillet på fabrikken og skal ikke justeres i forbindelse med den første idrifttagning.
Ved slitage skal trykpladen 12 afterjusteres (kom-postmaterialiet, f.eks. grene, hanger sommen somen lang kae de og bliver ikke hakket ordentlich over):
Indstil retningsomskifteren 2 til højre ogænd for apparatet.
Mens motoren kører, drejes reguleringsknap 8 (evt. ved hjælp af unbraconøglen 7) som regel et trin til højre i urets retning, indtil man kan høre en let silbelyd (knivvalsen 13 skærer trykplade 12 til og der falder enkelte sma alu-spaner ud af udkastabning 6).
Skal kun afterjusteres i det nodvendige omfang, da trykpladen 12 ellers udsættes for unodigt slid.
Fejl
Apparatet skal altid slukkes ogkommen til fuldstendig stilstand,for der foretages et retningsskift.
Haveaffaldtrækkesikkeind:
Knivvalsen 13 Iober tilbage: Skift drejeretning.
■ Grene og kvas er blodt og vadt: Skub after med trae aller indfor grene.
Grene og kvas klemmer i pafyldningstragten 10: Indstil retningsomskifteren 2 i den venstre position for at frigive det haveaaffald, som er indført i apparatet.
Tykke grene traekkes ilke ind:
■ Kontroller knivvalsen 13: Ved staerkt slid skal den udskiftes.
Haveaffaldet deles ikke rigtigt, dele af affaldet hænger sammen, SSE det danner en slags kæde:
■ Afterjustér trykpladen 12 (iht. afsnit „Justering af trykplade").
■Hvis det ikke er muligt at afterjustere trykpla-den 12mere, skal den udskiftes.
Motor kør er ikke:
■Beskyttelsen mod overbelastning har reageret: Lad motoren kore af. Indstil retningsomskifteren 2 pa den venstre position (tilbage) og taend for apparatet igen. Vent indtil blokeringen er fjernet. Sluk derefter for maskinen og stil drejeretningsomskifteren pa hore position igen.
Kontroller sikringen i huset. Strømkredsen skal mindst vare sikret på fölgende@måde:
AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.
Automatisk retningsskift:
■Hvis maskinen pludselig blokeres (f.eks. af en tyk gren), skifter knivvalsen automatisk drejeretning. Sluk for maskinen, vent til den står helt stille og start den säigen.
Knivalse blokerer
- Retningsomskifteren 2 indstilles til venstre, hvorefter apparatet tændes. Knivvalsen 13 løber tilbage og løsner den indeklemte kompost (eller fremmede genstande). En speciel gearkonstruktion med drejevinkelslør gør det muligt for motoren at skifte drejeretning, øgså selv om knivvalsen 13 er blokeret. I ekstreme tilfælde løsner mantrykpladen 12 (mod urets retning), før maskinen stilles på tilbageløb.
- När den indeklemte kompost er fri, slukkes kvaernen. Retningsomskifteren 2 stilles på den højre position og kværnenændes. Hvis det er不同程度, skal trykpladen afterjusteres.
- Hvis blokeringen/DDhjælpes ved hjælp af foranstaltningerne 1 og 2, tages knivvalsen 13 ud og undersøges for beskadigelser iht. beskrivelsen i afsnit „Udskiftning af knivvalse/trykplade".
Træk stikket ud, før der arbejdes pa maskinen.
Maskine og ventilationsabninger skal altid holds rene for at sikre et godt og sikkert arbejde.
Kompostkværnem ma化进程 med højtryksmaskiner eller rindende vand.
Kontroller med regelmæssige mellemrum, at koremekanismens fastgorelssesskruer er spændt riggt fast.
Kniivalse 13 og trykplade 12 har en levetid på flere År, hvis de bruges normalt og afterjusteres after forskrifterne.
Knivvalsen skal tages ud af maskinen, for maskinen stilles til side for opbevaring (som beskrevet i afsnitet „Udskiftning af knivalse/trykplade") og rengores. Derefter behandles knivvalsen med vedligeholdelsessspray (tilbehør, bestill.nr. 1 609 200 399) og lejestederne fedtes ind.
Hvis maskinen trods omhyggelige fremstellings- og kontrolmetoder skulle svigte, skal reparationen udfores pa et autoriseret servicevarksted.
Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved foresp-orgsler og bestilling af reservele.
Afmontering af knivfalse/trykplade (se billede
Træk stikket ud, for der arbejdes pa maskinen.
-Knivvalse 13/trykplade 12 demonteres (rakkefolge ① - ⑤
- Knivalse 13 rengøres.
Lejesteder rengores og fedtes ind.
- Enkelte dele monteres i gen i omvendt (rækkefolge ⑤ - 1
- Start apparatet og drej justeringsknappen 8 mod højre, indtil slibestoj hjes tydeligt, og nogle sma aluspàn er falder ud af kompostudkastningsabningen 6. Hvis justeringsknappen 8 gär tungt (f.eks. på grund af snavs), kan den løns med unbrakonøglen 7.
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenligmxde.
Gælder kun for EU-lande:
Smid ici el-værktoj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskifter.
Service
Reservedelstegninger og informationer om res
vertedele vindes under:
www.bosch-pt.com
Bosch Service Center for el-vaerktoj
Telegrafvej 3
2750 Ballerup
Service: +45 44 89 88 55
Fax +45 44 89 87 55
Teknisk vejledning: +45 44 89 88 56
Den direkte line: +45 44 68 35 60
Målevaerdier beregnes iht. 2000/14/EF (1,60 m højde, 1 m afstand).
Værktøjets A-vurderede stojniveau er typisk: Lydtrykniveau 78 dB (A), lydeffektniveau 89 dB (A).
Vi erklærer under alminderigt ansvar, at dette produkt er i overensstemmelse med følgende standarder aller normative dokumenter: EN 60 335, pr EN 13683 i henhold til bestemmelserne i direktive verne 89/336/EØF, 98/37/EF og 2000/14/EF.
2000/14/EF: Det garanterede lydeffektniveau L_WA er lavere en 92 dB (A). Proceducerer for overensstemelsesvurdering iht. bilag V.
Leinfelden, 09.2003.
Ret til ændringer forbeholds
