GEBRUIKSAANWIJZING AXT 2200 HP BOSCH

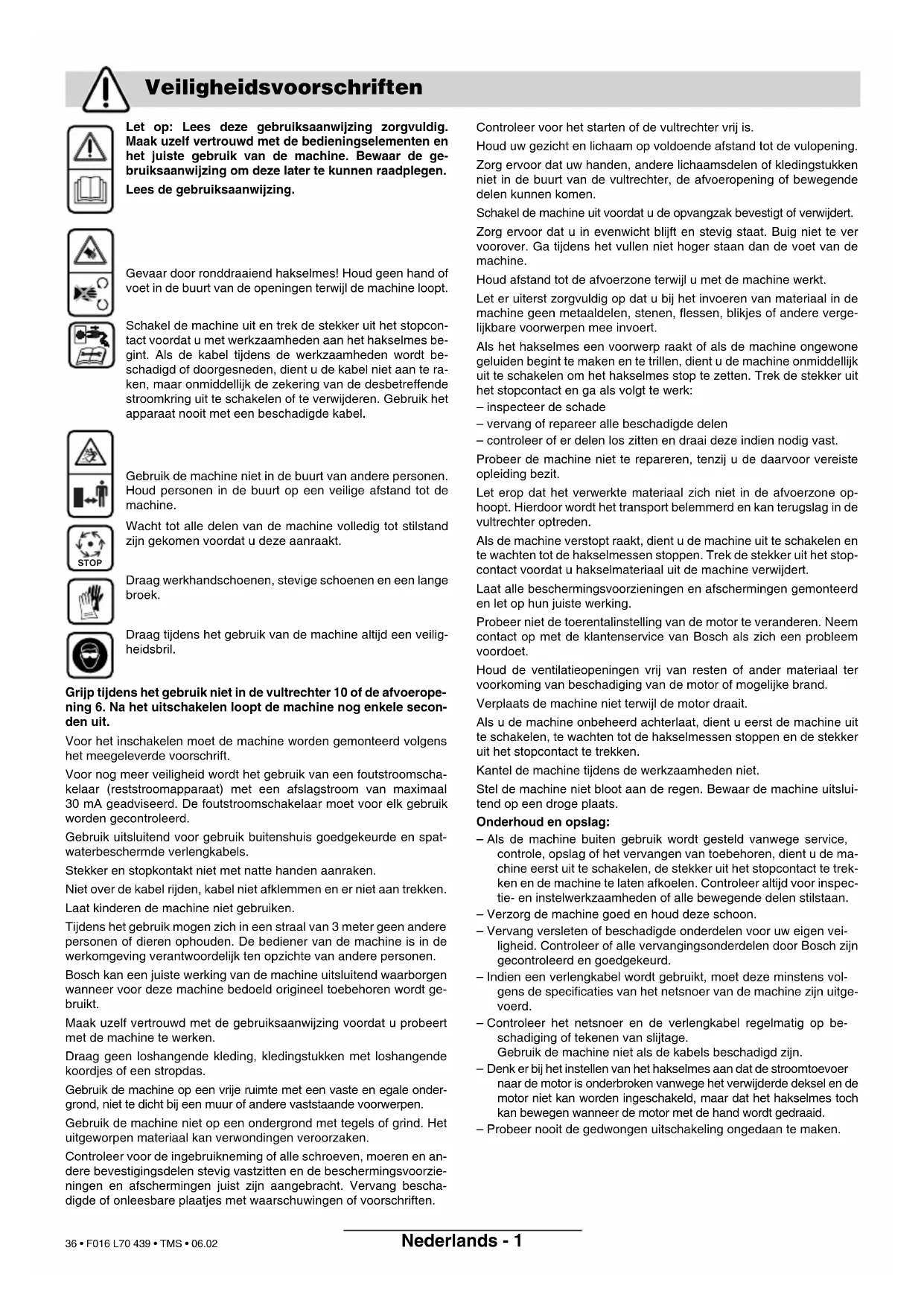

Centro di Assistenza Clienti Dichiarazione di conformità F016 L70 439 - book.book Seite 5 Dienstag, 28. Februar 2006 7:57 07 35 • F016 L70 439 • TMS • 06.02Nederlands - 1 Let op: Lees deze gebruiksaanwijzing zorgvuldig. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Bewaar de ge- bruiksaanwijzing om deze later te kunnen raadplegen. Lees de gebruiksaanwijzing. Gevaar door ronddraaiend hakselmes! Houd geen hand of voet in de buurt van de openingen terwijl de machine loopt. Schakel de machine uit en trek de stekker uit het stopcon- tact voordat u met werkzaamheden aan het hakselmes be- gint. Als de kabel tijdens de werkzaamheden wordt be- schadigd of doorgesneden, dient u de kabel niet aan te ra- ken, maar onmiddellijk de zekering van de desbetreffende stroomkring uit te schakelen of te verwijderen. Gebruik het apparaat nooit met een beschadigde kabel. Gebruik de machine niet in de buurt van andere personen. Houd personen in de buurt op een veilige afstand tot de machine. Wacht tot alle delen van de machine volledig tot stilstand zijn gekomen voordat u deze aanraakt. Draag werkhandschoenen, stevige schoenen en een lange broek. Draag tijdens het gebruik van de machine altijd een veilig- heidsbril. Grijp tijdens het gebruik niet in de vultrechter 10 of de afvoerope- ning 6. Na het uitschakelen loopt de machine nog enkele secon- den uit. Voor het inschakelen moet de machine worden gemonteerd volgens het meegeleverde voorschrift. Voor nog meer veiligheid wordt het gebruik van een foutstroomscha- kelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik worden gecontroleerd. Gebruik uitsluitend voor gebruik buitenshuis goedgekeurde en spat- waterbeschermde verlengkabels. Stekker en stopkontakt niet met natte handen aanraken. Niet over de kabel rijden, kabel niet afklemmen en er niet aan trekken. Laat kinderen de machine niet gebruiken. Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophouden. De bediener van de machine is in de werkomgeving verantwoordelijk ten opzichte van andere personen. Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt ge- bruikt. Maak uzelf vertrouwd met de gebruiksaanwijzing voordat u probeert met de machine te werken. Draag geen loshangende kleding, kledingstukken met loshangende koordjes of een stropdas. Gebruik de machine op een vrije ruimte met een vaste en egale onder- grond, niet te dicht bij een muur of andere vaststaande voorwerpen. Gebruik de machine niet op een ondergrond met tegels of grind. Het uitgeworpen materiaal kan verwondingen veroorzaken. Controleer voor de ingebruikneming of alle schroeven, moeren en an- dere bevestigingsdelen stevig vastzitten en de beschermingsvoorzie- ningen en afschermingen juist zijn aangebracht. Vervang bescha- digde of onleesbare plaatjes met waarschuwingen of voorschriften. Controleer voor het starten of de vultrechter vrij is. Houd uw gezicht en lichaam op voldoende afstand tot de vulopening. Zorg ervoor dat uw handen, andere lichaamsdelen of kledingstukken niet in de buurt van de vultrechter, de afvoeropening of bewegende delen kunnen komen. Schakel de machine uit voordat u de opvangzak bevestigt of verwijdert. Zorg ervoor dat u in evenwicht blijft en stevig staat. Buig niet te ver voorover. Ga tijdens het vullen niet hoger staan dan de voet van de machine. Houd afstand tot de afvoerzone terwijl u met de machine werkt. Let er uiterst zorgvuldig op dat u bij het invoeren van materiaal in de machine geen metaaldelen, stenen, flessen, blikjes of andere verge- lijkbare voorwerpen mee invoert. Als het hakselmes een voorwerp raakt of als de machine ongewone geluiden begint te maken en te trillen, dient u de machine onmiddellijk uit te schakelen om het hakselmes stop te zetten. Trek de stekker uit het stopcontact en ga als volgt te werk: – inspecteer de schade – vervang of repareer alle beschadigde delen – controleer of er delen los zitten en draai deze indien nodig vast. Probeer de machine niet te repareren, tenzij u de daarvoor vereiste opleiding bezit. Let erop dat het verwerkte materiaal zich niet in de afvoerzone op- hoopt. Hierdoor wordt het transport belemmerd en kan terugslag in de vultrechter optreden. Als de machine verstopt raakt, dient u de machine uit te schakelen en te wachten tot de hakselmessen stoppen. Trek de stekker uit het stop- contact voordat u hakselmateriaal uit de machine verwijdert. Laat alle beschermingsvoorzieningen en afschermingen gemonteerd en let op hun juiste werking. Probeer niet de toerentalinstelling van de motor te veranderen. Neem contact op met de klantenservice van Bosch als zich een probleem voordoet. Houd de ventilatieopeningen vrij van resten of ander materiaal ter voorkoming van beschadiging van de motor of mogelijke brand. Verplaats de machine niet terwijl de motor draait. Als u de machine onbeheerd achterlaat, dient u eerst de machine uit te schakelen, te wachten tot de hakselmessen stoppen en de stekker uit het stopcontact te trekken. Kantel de machine tijdens de werkzaamheden niet. Stel de machine niet bloot aan de regen. Bewaar de machine uitslui- tend op een droge plaats. Onderhoud en opslag: – Als de machine buiten gebruik wordt gesteld vanwege service, controle, opslag of het vervangen van toebehoren, dient u de ma- chine eerst uit te schakelen, de stekker uit het stopcontact te trek- ken en de machine te laten afkoelen. Controleer altijd voor inspec- tie- en instelwerkzaamheden of alle bewegende delen stilstaan. – Verzorg de machine goed en houd deze schoon. – Vervang versleten of beschadigde onderdelen voor uw eigen vei- ligheid. Controleer of alle vervangingsonderdelen door Bosch zijn gecontroleerd en goedgekeurd. – Indien een verlengkabel wordt gebruikt, moet deze minstens vol- gens de specificaties van het netsnoer van de machine zijn uitge- voerd. – Controleer het netsnoer en de verlengkabel regelmatig op be- schadiging of tekenen van slijtage. Gebruik de machine niet als de kabels beschadigd zijn. – Denk er bij het instellen van het hakselmes aan dat de stroomtoevoer naar de motor is onderbroken vanwege het verwijderde deksel en de motor niet kan worden ingeschakeld, maar dat het hakselmes toch kan bewegen wanneer de motor met de hand wordt gedraaid. – Probeer nooit de gedwongen uitschakeling ongedaan te maken. Veiligheidsvoorschriften STOP F016 L70 439 - book.book Seite 1 Dienstag, 28. Februar 2006 7:57 07 36 • F016 L70 439 • TMS • 06.02Nederlands - 2

De functie S 6 (40 %) geeft een belastingsprofiel aan dat 4 min belasting en 6 min onbelast lopen veronderstelt. Voor de praktische toepassing is continu gebruik toegestaan.

Afhankelijk van de aard van het hout. 1 Aan-/uitschakelaar 2 Draairichting omschakelaar 3 Netstekker** 4 Onderstel 5 Opvangzak/hoes * 6 Afvoerschacht 7 Inbussleutel 8 Afstelknop 9 Haak voor opvangzak 10 Vultrechter 11 Serienummer *Speciaal toebehoren **verschilt per land *In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. De machine is bestemd voor het hakselen van ve- zel- en houtafval uit de tuin, zodat dit kan worden verwerkt tot compost. Neem de machine uit de verpakking (zie afbeelding ). Houten delen (voor veilig transport) verwijderen (zie afbeelding ). Monteer de wielen en het onderstel (zie afbeelding ). Bij transport zonder onderstel altijd de trans- portbeveiliging gebruiken. Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V. De stroomkring moet minimaal als volgt zijn bevei- ligd: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Bij gebruik met een stroomaggregaat is een appa- raat met het volgende vermogen nodig: AXT 2200 HP — 3,5 kVA/2800 W AXT 2500 HP — 4,0 kVA/3300 W. (bijvoorbeeld: Bosch stroomaggregaat uit de G-3600 serie). Een verlengkabel met een te kleine draaddiameter veroorzaakt een duidelijke vermindering van de ca- paciteit van de machine. Bij kabels met een lengte van 25 m of minder is voor de drie draden van de ka- bel een diameter van minstens 3 x 1,5 mm

vereist, bij kabels met een lengte van meer dan 25 m moet de draaddiameter minstens 2,5 mm

bedragen. Kabelhaspels altijd volledig afrollen.

Machine altijd op een stabiele en rechte on- dergrond opstellen. Tijdens het gebruik niet kantelen of bewegen. Verwijder eerst de aarde van wortelstronken. Ste- nen, glas, metaal, textiel en plastic mogen niet in de vultrechter terecht komen. Anders kan de messen- wals 13 beschadigd worden. Technische gegevens Fluisterhakselaar AXT 2200 HP AXT 2500 HP Bestelnummer 0 600 852 0.. 0 600 852 1.. Opgenomen vermogen, S 6 (4/6 min)

Opvangzak meegeleverd meegeleverd Gewicht, ca. [kg] 25 26 Veiligheidsklasse / I / I Bestanddelen van de machine Gebruik volgens bestemming Montage

C D Voor de ingebruikneming F016 L70 439 - book.book Seite 2 Dienstag, 28. Februar 2006 7:57 07 37 • F016 L70 439 • TMS • 06.02Nederlands - 3 De draairichtingomschakelaar 2 moet in de rechter stand staan. De vultrechter 10 moet leeg zijn (zie afbeelding ). Inschakelen: Aan/uit-knop 1 op „I” zetten. Uitschakelen: Aan/uit-schakelaar 1 op „O” zetten. De machine loopt na het uitschakelen uit! Nulspanningsbeveiliging Wanneer de stroom uitvalt, springt de aan-/uitscha- kelaar 1 op „0”. De machine kan niet vanzelf gaan lopen wanneer de stroom terugkeert. Draairichtingomschakelaar 2 (zie afbeelding ) Voor het uitschakelen van de draairichting de ma- chine altijd uitschakelen en wachten tot de motor tot stilstand gekomen is. Rechter stand: Messenwals klemt materiaal vast en snijdt. Linker stand: Messenwals draait achteruit en laat het vastgeklemde materiaal los. Overbelastingsbeveiliging Bij te hoge belasting (bijv. blokkeren van de mes- senwals) komt de machine na enkele sekonden tot stilstand. De aan-/uitschakelaar 1 springt op „0”. Draairichtingomschakelaar 2 in de linker stand (ach- teruit) schakelen en na korte tijd de machine weer inschakelen. Draag tijdens het gebruik van de machine altijd een veiligheidsbril en werkhandschoenen. Om het gehakselde materiaal op te vangen, de lus- sen van de opvangzak 5 aan de aan weerszijden aanwezige haken 9 hangen. Steek het hakselmateriaal in de machine. Naar bin- nen gestoken materiaal wordt door de messen- wals 13 automatisch naar binnen getrokken. Uit de machine stekend lang hakselmate- riaal kan bij het naar binnen trekken een slaande beweging maken. Neem daarom een voldoende veiligheidsafstand in acht. Altijd slechts zoveel materiaal in de machine steken dat de vultrechter 10 niet verstopt raakt. Verwelkt, vochtig, reeds een aantal dagen oud tuin- afval afwisselend met takken hakselen. Daardoor wordt snelle slijtage van de messen- wals 13 voorkomen. Zacht afval zonder vaste consistentie, zoals keuken- afval, niet hakselen, maar rechtstreeks composte- ren. Er op letten dat het gehakselde materiaal vrij uit de afvoerschacht 6 kan vallen. Kans op verstopping. De ventilatieopeningen mogen niet door de op- vangzak of het gehakselde materiaal worden afge- dekt. Voorkom blokkeren van de afvoerschacht 6, aange- zien dit tot terugslag van hakselmateriaal in de vul- trechter kan leiden. De hardheid van de te hakselen takken is afhankelijk van het soort takken, hun leeftijd en droogheid. U bereikt optimale resultaten wanneer u takken kort na het snoeien hakselt. Zacht tuinafval kan in kleine porties beter worden gehakseld, vooral wanneer het nat is. Een verstop- ping kan worden voorkomen wanneer tussendoor takken worden gehakseld. De drukplaat 12 is in de fabriek ingesteld en hoeft bij de eerste ingebruikname niet opnieuw te worden in- gesteld. Bij slijtage moet de drukplaat 12 worden bijgesteld (hakselmateriaal, bijvoorbeeld takken, hangt in ket- tingvorm aan elkaar en wordt niet goed doorgesne- den): Draairichtingomschakelaar 2 in rechter stand zetten en machine inschakelen. Draai de bijstelknop 8 terwijl de motor loopt (even- tueel met behulp van de inbussleutel 7) in de meeste gevallen één klik met de wijzers van de klok mee naar rechts tot licht schurende geluiden hoor- baar zijn (de messenwals 13 snijdt de drukplaat 12 bij en uit de uitwerpopening 6 vallen enkele kleine aluminium spanen). Slechts zoveel bijstellen als nodig is, omdat de druk- plaat 12 anders onnodig slijt. Ingebruikneming Tips voor de werkzaamheden

Tips voor het hakselen Drukplaat afstellen (zie afbeelding )

F016 L70 439 - book.book Seite 3 Dienstag, 28. Februar 2006 7:57 07 38 • F016 L70 439 • TMS • 06.02Nederlands - 4 Voor het uitschakelen van de draairichting de machine altijd uitschakelen en wachten tot de motor tot stilstand gekomen is. Tuinafval wordt niet in de machine getrokken: ■ Messenwals 13 loopt achteruit: draairichting om- schakelen. ■ Te versnipperen materiaal is zacht en nat: met een stuk hout aanduwen of takken mee hakselen. ■ Het te versnipperen materiaal klemt in de vul- trechter 10: draairichtingomschakelaar 2 op lin- ker stand zetten om het materiaal weer los te ma- ken. Dikke takken worden niet naar binnen getrok- ken: ■ Messenwals 13 kontroleren: bij te sterke slijtage moet ze worden vervangen. Het te versnipperen materiaal wordt niet goed kort gemaakt, de stukken hangen als een ketting aan elkaar: ■ Drukplaat 12 afstellen (volgens gedeelte „Druk- plaat afstellen”). ■ De drukplaat 12 moet worden vervangen wan- neer ze niet meer kan worden afgesteld. Motor loopt niet: ■ Nulspanningsbeveiliging is geaktiveerd: Laat de motor afkoelen. Draairichtingomschakelaar 2 in linker stand (achteruit) zetten en machine op- nieuw inschakelen. Wacht tot de blokkering is op- geheven. Schakel vervolgens de machine uit en zet de draairichtingschakelaar opnieuw in de rechterstand. Huiszekering kontroleren. De stroomkring moet minimaal als volgt zijn beveiligd: AXT 2200 HP = 10 A, AXT 2500 HP = 16 A. Draairichting schakelt vanzelf om: ■ Als de machine plotseling blokkeert (bijvoorbeeld door een grote tak) wordt de draairichting van de messenwals automatisch omgekeerd. Schakel in dit geval de machine uit, wacht tot deze tot stil- stand is gekomen en schakel de machine weer in. – Draairichtingomschakelaar 2 op linker stand zet- ten, dan inschakelen. De messenwals 13 draait terug en geeft het vastgeklemde hakselmateriaal (of het voorwerp) vrij. Dankzij een speciale trans- missieconstructie met draaihoekspeling kan de motor altijd in de andere draairichting aanlopen, ook als de meswals 13 is geblokkeerd. Maak in extreme gevallen de drukplaat 12 los (tegen de wijzers van de klok) voordat u de machine op achteruitdraaien zet. – ls het vastgeklemde hakselmateriaal vrij is, de machine uitschakelen, de draairichtingschake- laar 2 naar rechts zetten en de machine weer in- schakelen. Stel indien nodig de drukplaat bij. – Als de blokkering door de maatregelen 1 en 2 niet kan worden verholpen, moet de messenwals 13 gedemonteerd, op beschadigingen gecontro- leerd en gereinigd worden, zoals beschreven in het gedeelte „Messenwals/drukplaat vervangen”. ■ Trek altijd eerst de stekker uit het stopcontact voor werkzaamheden aan de machine.

Machine en ventilatieopeningen altijd goed schoon houden om goed en veilig te werken. De hakselaar mag niet worden gereinigd met een hogedrukreiniger of met stromend water. Regelmatig controleren of de bevestigingsschroe- ven van het onderstel stevig vastzitten. Messenwals 13 en drukplaat 12 hebben bij een nor- male slijtage en wanneer de drukplaat volgens voor- schrift wordt afgesteld een levensduur van enkele jaren. Voordat de machine wordt opgeborgen, moet de messenwals worden gedemonteerd (zoals beschre- ven in het gedeelte „Messenwals/drukplaat vervan- gen”) en gereinigd. Aansluitend messenwals behan- delen met onderhoudsspray (toebehoren, bestelnr. 1 609 200 399) en lagerplaatsen invetten. Mocht het gereedschap ondanks zorgvuldige fabri- cage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het bestelnummer van 10 cijfers van de machine. Storingen Messenwals blokkeert Onderhoud en opslag F016 L70 439 - book.book Seite 4 Dienstag, 28. Februar 2006 7:57 07 39 • F016 L70 439 • TMS • 06.02Nederlands - 5 ■ Trek altijd eerst de stekker uit het stopcontact voor werkzaamheden aan de machine. – Messenwals 13/drukplaat 12, volgorde ➀ – ➄ demonteren. – Messenwals 13 reinigen. – Lagerplaatsen reinigen en invetten. – Afzonderlijke delen in de volgorde ➄ – ➀ weer monteren. – Aansluitend afstelknop 8 naar rechts draaien tot schurende geluiden hoorbaar zijn en enkele kleine aluminiumspaanders uit de uitwerpope- ning 6 vallen. Als de bijstelknop 8 moeilijk draait, bijvoorbeeld door verontreiniging, kan deze met de inbussleutel 7 worden losgedraaid. De volgende vervangingsonderdelen zijn verkrijg- baar: Drukplaat ..........................Bestelnr. 1 601 000 001 Bij transport zonder onderstel altijd de transportbe- veiliging 14 gebruiken. Milieuwaarmerk Blauwe Engel. Toegekend omdat deze machine bij- zonder geluidarm is. RAL UZ54 Elektrische gereedschappen, toebehoren en ver- pakkingen moeten op een voor het milieu verant- woorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elek- tronische oude apparaten en de om- zetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische ge- reedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden herge- bruikt. Explosietekeningen en informatie over vervan- gingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ .................................................... +31 (0)76 / 5 79 54 54 Fax .................................................... +31 (0)76 / 5 79 54 94 E-Mail: gereedschappen@nl.bosch.com België ✆ ........................................................ +32 (0)70 / 22 55 65 Fax ........................................................ +32 (0)70 / 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand). Het A-gewaardeerde geluidsdrukniveau van de ma- chine bedraagt kenmerkend: geluidsdrukniveau 78 dB (A); geluidsvermogenniveau 89 dB (A). Wij verklaren op eigen verantwoording dat dit pro- duct voldoet aan de volgende normen en norma- tieve documenten: EN 60 335, pr EN 13683 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Het gegarandeerde geluidsvermogen- niveau L

Wijzigingen voorbehouden Messenwals/drukplaat demonteren (zie afbeelding ) Transportbeveiliging (zie afbeelding ) Milieubescherming Afvalverwijdering
