Produkttyp	Leiser Gartenhäcksler
Marke	Bosch
Modell	AXT 2200 HP
Leistungsaufnahme (S6, 4/6 min)	2200 W
Leistungsaufnahme (S1, Dauerbetrieb)	2000 W
Leerlaufdrehzahl	40 U/min
Maximaler Durchsatz	140 kg/h
Maximaler Astdurchmesser	38 mm
Gewicht	25 kg
Schutzklasse	II / 1
Stromversorgung	230 V ~, mind. 10 A
Auffangsack	Wird mitgeliefert, an den Haken aufgehängt
Schalldruckpegel (LpA)	78 dB(A)
Schallleistungspegel (LWA)	89 dB(A) garantiert ≤ 92 dB(A)
Rotortyp	Messerhalter mit reversierbarem Drehsinn
Drehrichtungsschalter	Ja (Vorwärts / Rückwärts)
Wiederanlaufschutz	Ja (automatisch nach Netzausfall)
Überlastschutz	Ja (automatische Abschaltung)
Einstellung der Gegendruckplatte	Per Einstellknopf (Inbusschlüssel inklusive)
Wichtigste Ersatzteile	Gegendruckplatte (Ref. 1 601 000 001), Messerhalterrotor, Pflegespray (Ref. 1609 200 399)
Mitgeliefertes Zubehör	Auffangsack, Inbusschlüssel für Innensechskantschrauben, Transportsicherungen
Bestimmungsgemäße Verwendung	Zerkleinern von Gartenabfällen (Fasern und Holz)

Häufig gestellte Fragen - AXT 2200 HP BOSCH

Wie starte ich den Häcksler AXT 2200 HP?

Stellen Sie sicher, dass der Einfülltrichter leer ist und der Drehrichtungsschalter in der rechten Position steht. Schließen Sie das Gerät an und stellen Sie den Ein-/Ausschalter auf Position 'I'. Warten Sie, bis der Rotor seine Drehzahl erreicht hat, bevor Sie das Häckselgut einwerfen.

Was tun bei Blockierung des Rotors?

Schalten Sie das Gerät aus und warten Sie den vollständigen Stillstand ab. Stellen Sie den Drehrichtungsschalter auf die linke Position (Rückwärts) und starten Sie erneut, um das Häckselgut zu lösen. Reicht das nicht, lösen Sie vor dem Rückwärtslauf die Gegendruckplatte.

Wie stelle ich die Gegendruckplatte ein?

Stellen Sie den Schalter in die rechte Position und starten Sie den Motor. Drehen Sie den Einstellknopf im Uhrzeigersinn, bis ein leichtes Schleifgeräusch zu hören ist. Es sollten einige Aluminiumspäne herausfallen. Stellen Sie immer nur eine Stufe nach der anderen ein.

Welchen Auffangsack verwenden?

Der Häcksler wird mit einem speziellen Auffangsack geliefert. Hängen Sie die Träger des Sacks an die beiden Haken auf beiden Seiten der Maschine. Decken Sie die Lüftungsschlitze nicht mit dem Sack ab.

Kann man feuchte Äste oder Küchenabfälle häckseln?

Ja, feuchte Äste lassen sich gut häckseln, aber mischen Sie sie mit Reisig, um ein Verstopfen zu vermeiden. Häckseln Sie keine weichen Abfälle wie Küchenabfälle; kompostieren Sie diese direkt.

Wie reinige und pflege ich das Gerät?

Ziehen Sie vor jedem Eingriff den Netzstecker. Reinigen Sie das Gerät und die Kühlschlitze regelmäßig. Verwenden Sie keinen Hochdruckreiniger oder Gartenschlauch. Überprüfen Sie die Befestigungsschrauben des Chassis.

Was tun, wenn der Motor nicht läuft?

Der Überlastschutz könnte ausgelöst haben. Lassen Sie den Motor abkühlen, stellen Sie dann den Schalter auf die linke Position (Rückwärts) und starten Sie erneut. Prüfen Sie auch, ob die elektrische Installation mit einer 10 A-Sicherung abgesichert ist.

Wie ersetze ich den Messerhalterrotor oder die Gegendruckplatte?

Ziehen Sie den Netzstecker. Demontieren Sie den Rotor und die Platte gemäß der Reihenfolge (Markierungen ① bis ⑤). Reinigen und fetten Sie die Lager. Setzen Sie alles in umgekehrter Reihenfolge wieder ein. Stellen Sie anschließend die Gegendruckplatte wie in der Anleitung beschrieben ein.

Wo finde ich Ersatzteile und den Kundendienst?

Explosionszeichnungen und Ersatzteile finden Sie auf www.bosch-pt.com. Für Frankreich kontaktieren Sie den Kundendienst unter 0143 11 9002 oder der kostenlosen Nummer 0800055051. Adresse: Bosch Outillage, B.P. 67-50, Rue Ardoin, 93402 St. Ouen Cedex.

Welche Schutzausrüstung bei der Verwendung tragen?

Tragen Sie immer eine Schutzbrille, Handschuhe, festes Schuhwerk und eine lange Hose. Halten Sie Personen und Tiere während des Betriebs mindestens 3 Meter vom Gerät fern.

BEDIENUNGSANLEITUNG AXT 2200 HP BOSCH

Achtung: Lesen Sie diese Bedienungsanleitung sorgfällig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut. Bewahren Sie die Bedienungsanleitung für eine später Verwendung)sicher auf.

Die Bedienungsanleitung durchlesen.

Gefahr durch rotierendes Schneidemesser! Hände oder FüBe nicht in die Öffnungen bringen, während das Gerät lauft.

Vor der Arbeit am Schneidemesser, das Gerät ausschalten und den Stecker aus der Steckdoseziehen. Wird das Kabel während der Arbeit beschädigt oder durchgetrennt, das Kabel nicht berühren, sondern unverzüglich die Sicherung des betroffenen Stromkreises deaktivieren. Benützen Sie das Gerät nie mit einem beschädigten Kabel.

Dieses Gerät nicht in der Nähe anderer Personen betreiben. In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten.

Warten Sie, bis alle Teile des Gerätes vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen.

Schutzhandschuhe, festes Schuhwerk und lange Hosentragen.

Während der Benutzung des Gerätes immer Schutzbrille trag.

Während des Betriebes nicht in den Einfulltrichter 10 oder den Auswurfschacht 6 greifen. Nach dem Ausschalten lauft das Gerät noch eineugekunden nach.

Vor dem Einsatz muss das Gerät entsprechend der beiliegenden Anleitung montiert werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Diese FI-Schalter sollte vor jeder Benutzung überprüft werden.

Nur für den Außenbereich zugelassene, spritzwassergeschützte Ver-längerungskabel verwenden.

Stecker und Steckdose nicht mit nassen Handen anfassen.

Kabel nicht überfahren, quetschen, zerren.

Kindern ist die Benutzung des Gerätes nicht gestattet.

Während des Betriebs dürfen sich im Umkreis von 3 m keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Bosch kann nur dann eine einwandfrei Funktion des Gerätes zuschern, wenn das für diese Gerät vorgesehene Original-Zubehör verwendet wird.

Machen Sie sich mit der Bedienungsanleitung vertraut, bevor Sie versuchen mit thisem Gerät zu arbeiten.

Tragen Sie keine weite Kleidung, hangende Kordeln oder Krawatten. Betreiben Sie das Gerät auf einem freiem Platz mit festem ebenen Untergrund, nicht zu nah an einer Wand oder anderen feststehenden Gegenständen.

Betreiben Sie das Gerät nicht auf einem geplasterten oder kiesigem Untergrund. Das ausgeworfene Material kann Verletzungen verursuchen.

Prufen Sie vor Inbetriebnahme alle Schrauben, Muttern und andere Befestigungsteile auf festen Sitz und die richtige Platzierung von Schutzvorrichtungen und Abschirmungen. Ersetzen Sie beschädigte oder unlesbare Warn- und Hinweisschilder.

Stellen Sie vor dem Starten sicher, dass der Einfülltrichter frei ist.

Halten Sie Gesicht und Körper auf Abstand zur Einfüllöffnung.

Verhinder Sie, dass ihre Höhe oder andere Teile des Körpers oder der Kleidung in den Einfülltrichter oder die Auswurföffnung gelangen, oder sich bewegenden Teile nahe kommt.

Schalten Sie das Gerät aus, bevor Sie den Fangsack einhängen oder aushängen.

Sorgen Sie immer für ein gutes Gleichgewicht und einen eigenen Stand. Beugen Sie sich nicht zuweit vor. Wahrend des Einfällens nicht hoher stehen als der Fuß des Gerätes.

Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gerät arbeiten.

Achten Sie außerst sorgfältig darauf, dass keine Metallteile, Steine, Flaschen, Dosen oder andere Fremdkörper enthalten sind, wenn Sie Material in das Gerät einführen.

Wenn das Schneidemesser irgend einen Fremdkörper trifft, oder das Gerät beginnnt ungewöhnliche Gerausche zu machen oder zu vibrierten, Gerät unverzüglich ausschalten um das Schneidemesser anzuhalten. Den Stecker aus der Steckdoseziehen und wie folgt vorgehen:

• den Schaden inpizieren

• alle beschädigten Teile auswechseln oder reparieren

ü berprüfen, ob Teile lose sind und diese ggf. festziehen.

Nicht versuchen das Gerät zu reparieren, es sei dann, Sie besitzen die notwendige Ausbildung.

Achten Sie darauf, dass sich verarbeitetes Material nicht in der Auswurfzone staut; dies befindert die Forderung und kann zu einem Rückschlag im Einfülltrichter führen.

Wenn das Gerät verstopt, ausschalten und abwarten bis die Schneiedemesser stoppen. Vor dem Freimachen von Häckselgut den Stecker aus der Steckdoseziehen.

Lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert und achten Sie auf korrekte Funktionseweise.

Versuchen Sie nicht die Drehzahlinstellung des Motors zu ändern. Falls ein Problem besteht, einen Bosch-Kundendienst verständigen.

Halten Sie die Lüfungsschlitze frei von Rückständen oder anderen Ablagerungen, um eine Beschädigung des Motors oder möglichen Brand zu vermeiden.

Das Gerat nicht bei laufendem Motor transportieren.

Immer wenn Sie den Arbeitsplatz verlassen, Gerät ausschalten, warten bis die Schneidemesser stoppen und den Netzsteckerziehen.

Das Gerät während des Betriebes nicht kippen.

Das Gerät nicht dem Regen aussetzen. Gerät nur an einem trockenen Ort aufbewahren.

Wartung und Lagerung:

• Wenn das Gerät wegen Service, Überprüfung, Aufbewährung oder Zubehorrechtsel außer Betrieb genommen wird, ausschalten, den Stecker aus der Steckdoseziehen und abkühlen halten. Vor jeder Inspektion oder Justierung etc. sicherstellen, dass alle sich bewegenden Teile stillstehen.
• Das Gerät gut pflege und sauber halten.
• Ersetzen Sie abgenutzte oder beschädigte Teile zu ihrer eigenen Sicherheit. Vergewissem Sie sich, dass alle Ersatzteile durch Bosch geprüft und freiigegeben sind.
• Falls ein Verlängerungskabel verwendet wird, damit nicht schwach.
  cher als das am Gerät angebrachte Netzkabel sein.
• Überprüfen Sie die Versorgungsleitungen und das Veränderungskabel regelmäß auf Beschädigung oder Zeichen von Alterung. Benutzen Sie das Gerät nicht, wenn die Kabel beschadigt sind.
• Denken Sie beim Einstellen des Schneidemessers daran, dass wegen des abgenommenen Deckels darüber die Stromzufuhr zum Motor unterbrochen ist und der Motor nicht eingeschaltet werden kann, das Schneidemesser sich aber trotzdem bewegt, wenn der Motor mit der Hand gedreht wird.
  -Versuchen Sie nie die Zwangsabschaltung zu unterbrechen.

Gerätekennwerte

Leise-Häcksler AXT 2200 HP AXT 2500 HP

Bestellnummer 0 600 852 0.. 0 600 852 1..
Leistungsaufnahme, S 6 (4/6 min)1	[W] 2 200 2 500
Leistungsaufnahme, S 1 [W] 2 000		2 300
Leerlaufdrehzahl	[mi n-1]	40	40
max. Durchsatz	[kg/h]	140 2)	150 2)
max. Astdurchmesser	[mm]	38 2)	40 2)
Fangsack		mitgeliefert	mitgeliefert
Gewicht, ca.	[kg]	25	26
Schutzklasse		±/I	±/I

1) Die Betriebsart S 6 (40%) bezeichnet ein Belastungsprofil, das 4 min Belastung und 6 min Leerlauf annimmt. Für den praktischen Einsatz ist Dauerbetrieb zulässig.
2) je nach Beschaffenheit des Häckselgutes.

Geräteelemente

1 Ein-/Ausschalter

2 Drehrichtungsumschalter

3 Netzstecker**

4Fahrgestell

5 Fangsack/Abdeckhaube*

6 Auswurfschacht

7 Innensechskantschlüssel

8 Nachstellknopf

9 Haken für Fangsack

10 Einfülltrichter

11 Seriennummer

• Sonderzubehör

**länderspezifisch

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum kompostgerechten Zerkleinern von faserigen und holzigen Abfallen aus Haus- und Hobbygärten.

Montage

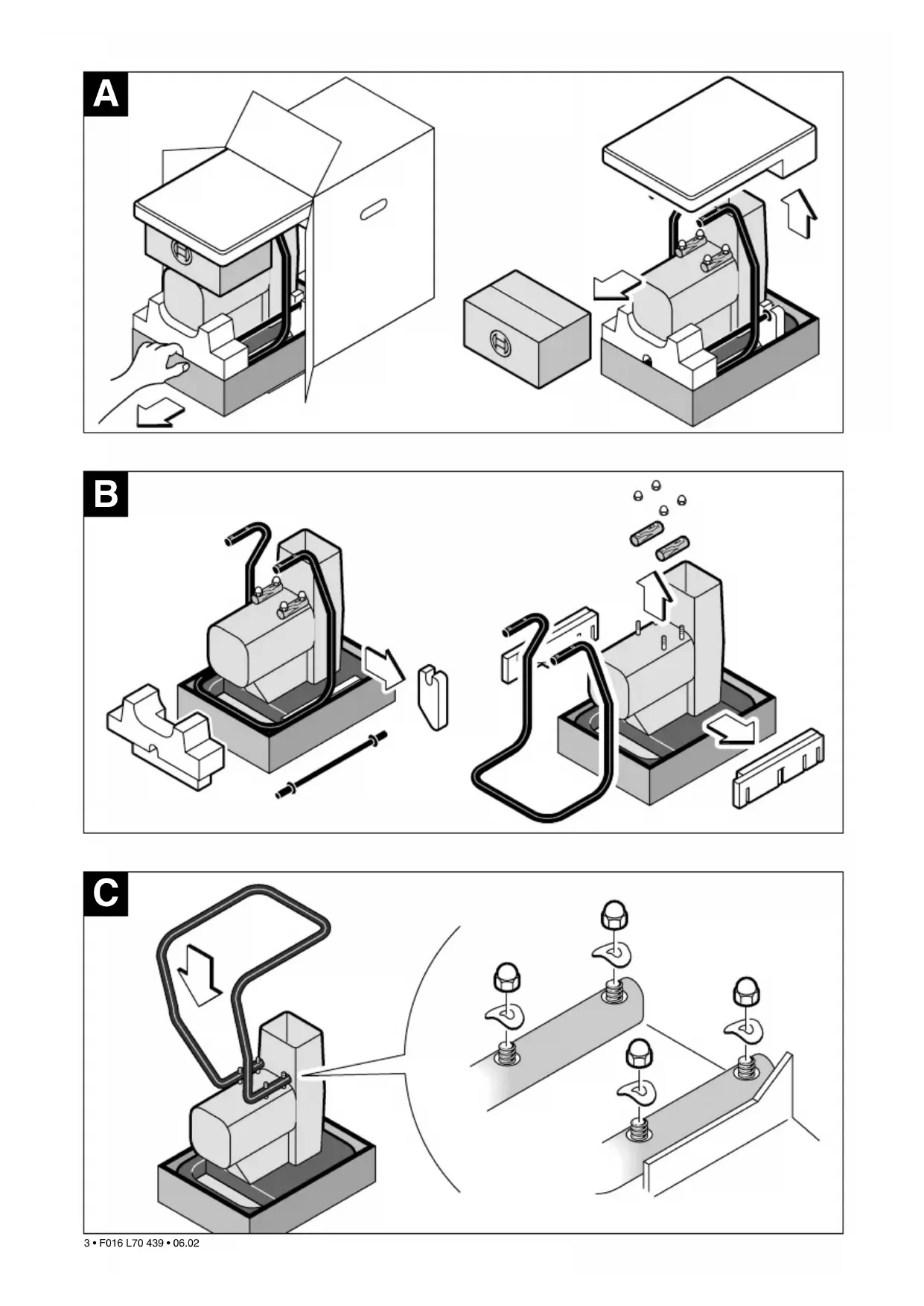

Gerät aus der Verpackungnehmen (siehe Bild A

Holzteile (Transportsicherung) entfernen

(siehe Bild B

Räder und Fahrgestell montieren (siehe Bild C D

Bei Transport ohne Gestell immer Transportsicherung verwenden.

VorderInbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typ-schild des Gerates übereinstimmen. Mit 230 V gekennzechnete Gerate konnen auch an 220 V betrieben werden.

Der Stromkreis muss mindestens wie folgt abgesichert sein:

AXT 2200 HP = 10 A,

AXT 2500 HP = 16 A.

Bei Betrieb an einem Stromerzeugeraggregat ist ein Gerät mit folgender Leistung erforderlich:

AXT 2200 HP — 3.5 kVA/2800 W

AXT 2500 HP — 4,0 kVA/3300 W.

(zum Beispiel: Bosch-Stromerzeugeraggregate G-3600-Serie)

Ein Verlängerungskabel mit zu keinem Leiterquerschnitt verursacht eine deutliche Verringerung der Leistungsfähigkeit des Gerätes. Bei Kabeln bis 25 m Länge ist ein Leiterquerschnitt von mindestens 3 × 1,5 ~mm^2 erforderlich, bei Kabeln über 25 m Länge muss der Querschnitt mindestens 2,5 ~mm^2 betragen.

Kabeltrommeln immer vollständig abrollen.

Gerät immer auf festem waagerechtem Untergrund aufstellen. Wahrend des Betriebs nicht kippen oder bewegen.

Wurzelballen von Erde befreien. Fremdkörper wie Steine, Glas, Metalle, Textilien und Kunststoffe dürfen nicht in den Einfülltrichter gelangen. Die Messerwalze 13 kann sonst beschädigt werden.

Inbetriebnahme

Der Drehrichtungsumschafter 2 muss in der rechten Position stehen. Der Einfülltrichter 10 muss leer sein (siehe Bild E

Einschalten:

Ein-/Ausschalter 1 auf „I“ stellen.

Ausschalten:

Ein-/Ausschalter 1 auf O^ stellen.

Das Gerät lauft nach dem Ausschalten nach!

Wiederanlauf-Schutz

Bei Netzausfall springt der Ein-/Ausschalter 1 auf „0". Das Gerät kann bei Wiederkehr der Netzspannung nicht selbstätig anlaufen.

Drehrichtungsumschalter 2 (siehe Bild E

Vor Umschalten der Drehrichtigung Gerät immer ausschalten und Stillstand abwarten.

Rechte Position: Messerwalzezieht ein und schneidet.

Linke Position: Messerwalze lauft ruckwarts und gibt eingeklemmtes Häckselgut frei.

Überlastungschutz

Zu hohe Belastung (z. B. Blockieren der Messerwalze) führt nach einigen Sekunden zum Stillstand des Gerätes. Der Ein-/Ausschalter 1 springt auf „0". Drehrichtigungsumschalter 2 in die linke Position (rückwärts) schalten und nach kurzer Zeit Gerät wieder einschalten.

Arbeitshinweise

Während der Benutzung des Gerätes immer Schutzbrille und Schutzhandschuhe,tragen.

Um das Häckselgut aufzufangen, die Tragschlaufend des Fangsackes 5 in die beidseitigen Haken 9 einhängen.

Häckselgut zuführen. Eingeschobenes Material wird durch die Messerwalze 13 selbstätig eingezogen.

Aus dem Gerät ragendes längereres Häckselgut kann beim Einziehen rutenartig ausschlagen; thereof ausreichenden Sicherheitsabstand einhalten.

Immer nur soviel Material einfahren, dass der Einfülltrichter 10 nicht verstopft.

Welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle im Wechsel mit Åsten häckseln.

Die Messerwalze 13 setzen sich dann nicht zu.

Weiche Abfälle ohne feste Konsistenz, wie z. B. Kuchenabfälle, nicht hängseln, sondern direkt kompostieren.

Darauf achten, dass das gehäckselte Material frei aus dem Auswurfschacht 6 fallen kann - Rückstau-gefahr.

Die Luftungsschlitze)dürfen nicht durch den Fangsack oder das gehäckselte Material abgedeckt werden.

Vermeiden Sie ein Blockieren des Auswurfschachtes 6 da dies zum Rückschlagen von Häckselgut im Einfulltrichter führen kann.

Hinweise zum Häckseln

Die Härte der zu häckselnden Åste ist abhängig von ihrer Art, dem Alter und dem Trocknungsgrad.

Optimale Ergebnisse erzielen Sie, wenn Sie frische Äste kurz nach dem Schnitt häckseln.

Weiche Gartenabfälle lessen sich in kleinen Portionen better hackseln, vor allem wenn sie nass sind. Eine Verstopfung kann vermieden werden, wenn zwischen durch Äste gehäckselt werden.

Druckplatte nachstellen (siehe Bild)

Die Druckplatte 12 ist vom Werk justiert und muss bei erster Inbetriebnahme nicht eingestellt werden.

Bei Abnutzung ist ein Nachstellen der Druckplatte 12 erforderlich (Häckselgut, z. B. Åste, hängen kettenförmig zusammen und werden nicht sauber durchtrennt):

Drehrichtungsumschafter 2 in rechte Position stellen und Gerät einschalten.

Bei laufendem Motor den Nachstellknopf 8 (ggf. mit Hilfe des Innensechskantschlüssels 7) in der Regel um eine Rastung im Uhrzeigersinn nach rechts dieren, bis leichte Schleifgeräusche horbar sind (die Messerwalze 13 schneidet die Druckplatte 12 nach und aus dem Auswurfschacht 6 fallen eine neue Alu-Spane).

Nur im erforderlichen Maß nachstellen, weil sonst die Druckplatte 12 unnötig verschleißt.

Störungen

Vor Umschalten der Drehrichtigung Gerät immer ausschalten und Stillstand abwarten.

Gartenabfälle werden nicht eingezogen:

■ Messerwalze 13 lauft rückwärts: Drehrichtigung umschalten.

Häckselgut ist weich und nass: Mit Holz nachschieben oder Äste durchhäckseln.
Das Häckselgut klemmt im Einfülltrichter 10: Drehrrichtungsumschafter 2 auf linke Position stellen um Häckselgut freiugegeben.

Dicke Aste werden nicht eingezogen:

■ Messerwalze 13 prüfen: Bei starker Abnutzung muss sie ersetzt werden.

Häckselgut wird nicht ganz getrennt, Abschnitt hängen kettenförmig aneinander

■ Druckplatte 12 nachstellen (gemäß „Abschnitt Druckplatte nachstellen")
Lässt sich Druckplatte 12 nicht mehr nachstellen, muss sie ausgetauscht werden.

Motor lauft nicht:

■ Überlastschutz hat angesprochen: Motor abkühlen setzen. Drehrichtungsumschafter 2 auf linke Position (rückwärts) stellen und Gerät wieder einschalten. Warten bis sich die Blockierung gelöst hat. Danach die Maschine ausschalten und den Drehrrichtungsumschafter erneut auf rechte Position setzen.

Sicherung im Haus überprüfen Der Stromkreis muss mindestens wie folgt abgesichert sein:

AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.

Drehrichtung schaltet selbstätig um:

■ Bei plottlichem Blockieren des Gerätes (z. B. durch einen großen Ast) wird die Messerwalzendrehrichtung selbsttätig umgeschaltet. In this fall Gerat ausschalten, Stillstand abwarten und dann Gerät erneut einschalten.

Messerwalze blockiert

• Drehrichtungsumschalter 2 auf linke Position stellen, dann einschalten. Die Messerwalze 13 lauft ruckwärts und gibt das eingeklemme Häckselgut (oder den Fremdkörper) frei. Eine spezielle Getriebekonstruktion mit Drehwinkelspiel ermöglich dem Motor das Anlaufen in die jeweils andere Drehrrichtung auch bei blockierter Messerwalze 13. In extremen Fälle die Druckplatte 12 losen (gegen den Uhrzeigersinn), bevor die Maschine auf Rückwärtslauf geschaltet wird.
• Ist das eingeklemme Häckselgut frei, ausschalten, Drehrichtungsumschalter 2 auf rechte Position stellen und einschalten. Falls erforderlich die Druckplatte nachstellen.
• Kann die Blockierung durch die Maßnahmen 1 und 2 nicht beseitigt werden, muss die Messerwalze 13 ausgebaut, auf Beschädigungen untersucht und gereinigt werden wie im Abschnitt „Messerwalze/Druckplatte austauschen" beschrieben.

Wartung und Lagerung

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerat und Luftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Der Häckslerarf nicht mit Hochdruckreinigern oder flieBendem Wasser gereinigt werden.

Festen Sitz der Befestigungsschrauben des Fahrgestells von Zeit zu Zeit überprüfen.

Messerwalze 13 und Druckplatte 12 haben bei normaler Nutzung und vorschäftsmäßigem Nachstellen eine Lebensdauer von mehreren Jahren.

Vor Aufbewährung des Gerätes Messerwalze ausbauen (wie in Abschnitt „Messerwalze/Druckplatte austauschen" beschrieben) und reinigen. Anschlie-Bend Messerwalze mit Pflegespray behandeln (Zubehör, Bestell-Nr. 1609 200 399) und Lagerstellen fetten.

Solle das Gerätriotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle zu halten.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerates angeben.

Messerwalze/Druckplatte ausbauen (siehe Bild

Vor allen Arbeiten am Gerät Netzsteckerziehen.

• Messerwalze 13/Druckplatte 12 entsprechend Reihenfolge ① - ⑤ demontieren.
• Messerwalze 13 reinigen.
  Lagerstellen reinigen und fetten.
• Einzelteile in der Reihenfolge ⑤ - ① wieder montieren.
• AnschlieBend Nachstellknopf 8 nach rechts dren, bis Schleifgeräusahe hörbar sind und einige Kleinere Aluspane aus dem Auswurfschacht 6 fallen. Bei schwergängigem Nachstellknopf 8, z. B. durch Verschmutzung, ggf. diesen mit Innensechskantschlüssel 7 losen.

Folgende Austauschte sind verfügbar:

Druckplatte Bestell-Nr. 1 601 000 001

Transportsicherung (siehe Bild)

Bei Transport ohne Gestell immer Transport-sicherung 14 verwenden.

Umweltschutz

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht,müssen nicht

mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Kundendienst

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 0180-3355499

Fax: [phone] / 20 22 37

Kundenberater: 0180-3335799

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Service: +41 (0)1 / 8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater. 0800551155

Luxemburg

±b 32(0)70/225565

Fax: +32 (0)70 / 22 55 75

E-Mail: [e-mail]

Konformitätserklarung

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand).

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 78 dB (A); Schalleistungspegel 89 dB (A).

Wir erklären in alleiniger Verantwortung, dass die gesamttes Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335, pr EN 13683 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel L_WA ist niedriger als 92 dB (A). Bewertungsverfahren der Konformität gemäß Anhang V.

Leinfelden, 09.2003.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Änderungen vorbehalten

Gewicht, ca. [kg] 25 26

Veiligheidsklasse / I / I

5 Kompostfang/kappe*

6 Kompostudkastningsabning

Folgende reservedele leveres:

Trykplade Best-nr.1601000001

Transportsikring (se billede H

Ved transport.uden stel ster dal altid benyttes en transportsikring 14.

Miljøbeskyttelse

Miljøtegn „Bå Engel".
Tildelt, da kværnen er saerlig lydsvag.
RAL UZ54

Bortskaffelse

Det fas kjopt folgende reservedeler:

Trykkplate ....Bestillingsnummer 1601000001

Transportsikring (se bilde H
