Τύπος προϊόντος	Προβολέας LED υψηλής απόδοσης
Μάρκα	Brennenstuhl
Μοντέλο	1171250502
Ονομαστική τάση	220 – 240 V~50 Hz
Κλάση προστασίας	I
Δείκτης προστασίας (IP)	IP65
Ισχύς	10 W (1 x 10 W)
Διαστάσεις (προστατευτικό κάλυμμα)	110,5 x 83 x 4 mm
Τύπος ανιχνευτή	Χωρίς ανιχνευτή
Τροφοδοσία	Δίκτυο
Κύριες λειτουργίες	Φωτισμός εσωτερικού/εξωτερικού, τοποθέτηση σε τοίχο, υψηλή φωτεινότητα
Συντήρηση και καθαρισμός	Καθαρίζετε με στεγνό ή ελαφρώς υγρό πανί. Μην χρησιμοποιείτε διαλύτες.
Ασφάλεια	Εγκατάσταση από εξειδικευμένο προσωπικό, διακόψτε την τροφοδοσία πριν από τη συντήρηση, υποχρεωτική γείωση, μην κοιτάτε απευθείας τη δέσμη.
Ανταλλακτικά και δυνατότητα επισκευής	Κανένα αποσπώμενο εξάρτημα. Η πηγή LED δεν μπορεί να αντικατασταθεί. Αντικαταστήστε ολόκληρο τον προβολέα σε περίπτωση βλάβης.
Γενικές πληροφορίες	Σύμφωνο με την οδηγία ΑΗΗΕ (2012/19/ΕΕ). Μην το πετάτε στα οικιακά απορρίμματα.

Συχνές ερωτήσεις - 1171250502 BRENNENSTUHL

Πώς να εγκαταστήσετε τον προβολέα LED Brennenstuhl 1171250502;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο προσωπικό. Διακόψτε την τροφοδοσία πριν από οποιαδήποτε παρέμβαση. Στερεώστε τη βάση τοίχου, περάστε το καλώδιο τροφοδοσίας μέσα από το στυπιοθλίπτη και συνδέστε τα καλώδια (N = μπλε, L = καφέ, γείωση = πράσινο/κίτρινο) σύμφωνα με το διάγραμμα. Βιδώστε ξανά το κάλυμμα φροντίζοντας για τη στεγανοποίηση.

Ποιος είναι ο δείκτης προστασίας αυτού του προβολέα;

Το βασικό μοντέλο (χωρίς ανιχνευτή) έχει δείκτη IP65, καθιστώντας το κατάλληλο για εξωτερική χρήση. Βεβαιωθείτε ότι όλοι οι δακτύλιοι στεγανοποίησης είναι σωστά τοποθετημένοι.

Μπορώ να αντικαταστήσω την πηγή φωτισμού LED;

Όχι, η πηγή φωτισμού LED δεν είναι αντικαταστάσιμη. Σε περίπτωση βλάβης, είναι απαραίτητο να αντικαταστήσετε ολόκληρο τον προβολέα με ένα καινούργιο μοντέλο.

Πώς να καθαρίσετε τον προβολέα;

Χρησιμοποιήστε ένα στεγνό ή ελαφρώς υγρό πανί. Μην χρησιμοποιείτε ποτέ διαλύτες ή διαβρωτικά καθαριστικά, καθώς μπορεί να καταστρέψουν το περίβλημα ή το προστατευτικό γυαλί.

Μπορεί ο προβολέας να χρησιμοποιηθεί με ροοστάτη;

Όχι, αυτός ο προβολέας LED δεν είναι σχεδιασμένος για χρήση με ροοστάτη φωτεινότητας. Πρέπει να συνδεθεί απευθείας στο δίκτυο.

Ποιες ρυθμίσεις είναι διαθέσιμες στην έκδοση με ανιχνευτή κίνησης;

Τρεις ρυθμίσεις είναι διαθέσιμες: η διάρκεια ενεργοποίησης (TIME, από 10 δευτ. έως 4 λεπτά), η ευαισθησία (SENS) και το όριο φωτεινότητας (LUX, από το σύμβολο C για μόνο νύχτα έως * για μέρα και νύχτα).

Γιατί δεν ανάβει ο προβολέας μου;

Ελέγξτε ότι η τροφοδοσία έχει διακοπεί και αποκατασταθεί, η καλωδίωση είναι σωστή (φάση, ουδέτερος, γείωση) και ότι ο διακόπτης κυκλώματος δεν έχει πέσει. Στα μοντέλα με ανιχνευτή, βεβαιωθείτε ότι η ρύθμιση LUX είναι κατάλληλη για την περιβαλλοντική φωτεινότητα.

Τι να κάνω αν το προστατευτικό γυαλί είναι κατεστραμμένο;

Ένα κατεστραμμένο προστατευτικό γυαλί πρέπει να αντικατασταθεί μόνο με γνήσιο κάλυμμα Brennenstuhl. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών για να λάβετε το κατάλληλο εξάρτημα.

Είναι αυτός ο προβολέας συμβατός με συστήματα οικιακού αυτοματισμού;

Όχι, αυτός ο προβολέας είναι μια τυπική συσκευή χωρίς διεπαφή επικοινωνίας. Δεν μπορεί να ενσωματωθεί άμεσα σε σύστημα οικιακού αυτοματισμού.

Πώς να απορρίψετε αυτόν τον προβολέα στο τέλος της ζωής του;

Μην πετάτε τη συσκευή με τα οικιακά απορρίμματα. Τοποθετήστε την σε σημείο συλλογής ηλεκτρονικών αποβλήτων (ΑΗΗΕ) σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1171250502 BRENNENSTUHL

GR Οδηγίες χρήσης 63

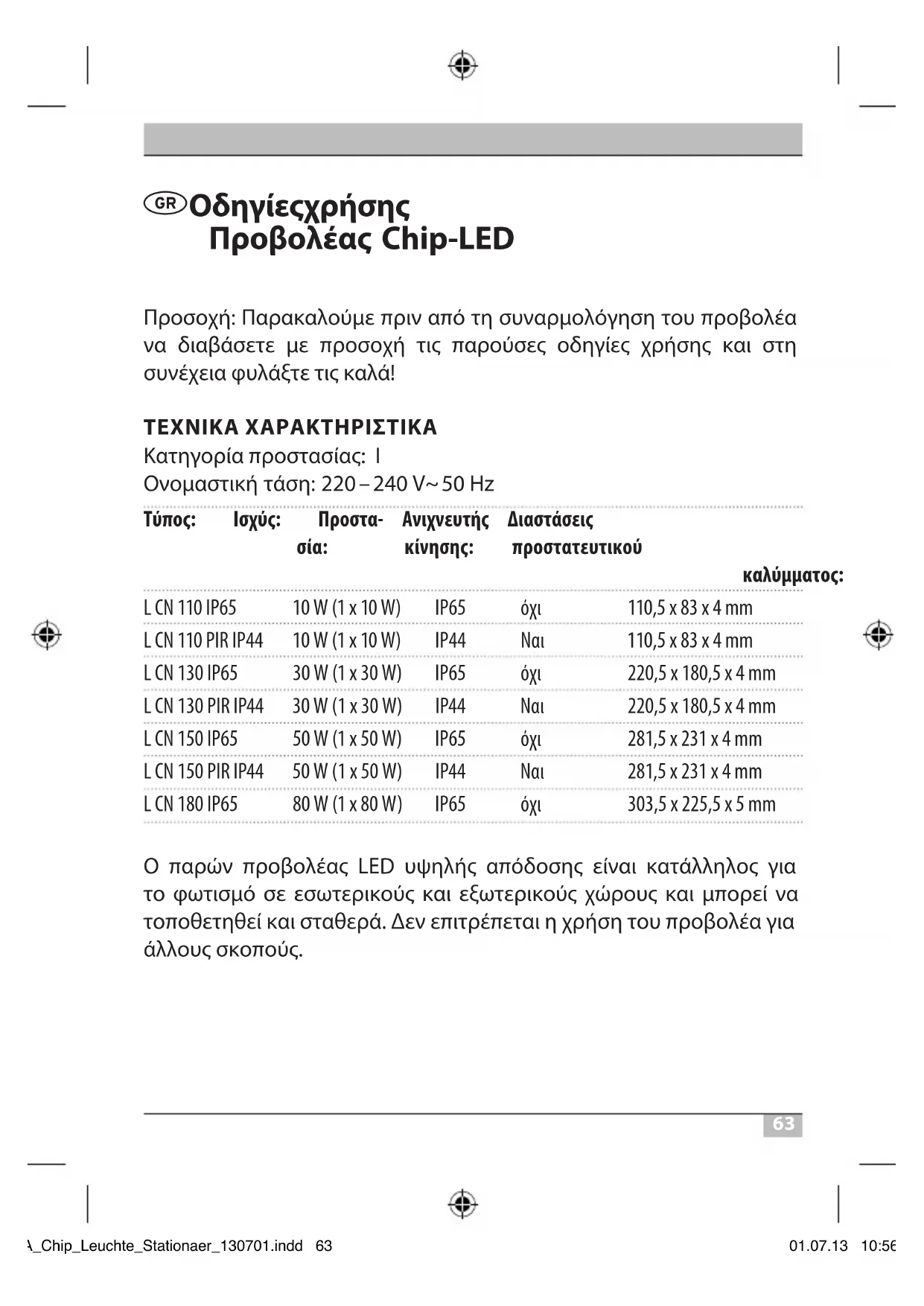

GR Οδηγίεςχρήσης Προβολέας Chip-LED

Προσοχή: Παρακαλούμε πριν από τη συναρμολόγηση του προβολέα να διαβάσετε με προσοχή τις παρούσες οδηγίες χρήσης και στη συνέχεια φυλάξτε τις καλά!

TEXNIKA XAPAKTHPIΣTIKA

Κατηγορία προστασίας: I

Ονομαστική τάση: 220 – 240 V\~50 Hz

Túpoç:	Ioxúç:	Prosta-σia:	Avixveutnç kivnçnç:	Diastáseic proostateutikoú	kalúmu
L CN 110 IP65		10 W (1 x 10 W)	IP65	óxi	110,5 x 83 x 4 mm
L CN 110 PIR IP44		10 W (1 x 10 W)	IP44	Nai	110,5 x 83 x 4 mm
L CN 130 IP65		30 W (1 x 30 W)	IP65	óxi	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44		30 W (1 x 30 W)	IP44	Nai	220,5 x 180,5 x 4 mm
L CN 150 IP65		50 W (1 x 50 W)	IP65	óxi	281,5 x 231 x 4 mm
L CN 150 PIR IP44		50 W (1 x 50 W)	IP44	Nai	281,5 x 231 x 4 mm
L CN 180 IP65		80 W (1 x 80 W)	IP65	óxi	303,5 x 225,5 x 5 mm

καλύμματος:

Ο παρών προβολέας LED υψηλής απόδοσης είναι κατάλληλος για το φωτισμό σε εσωτερικούς και εξωτερικούς χώρους και μπορεί να τοποθετηθεί και σταθερά. Δεν επιτρέπεται η χρήση του προβολέα για άλλους σκοπούς.

GR

Οδηγίες χρήσης Προβολέας Chip-LED

ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Η εγκατάσταση και συντήρηση του προβολέα θα πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό.
2. Απενεργοποιήστε πριν από την εγκατάσταση και τις εργασίες συντήρησης την τροφοδοσία τάσης.
3. Ο προβολέας θα πρέπει να έχει γειωθεί σωστά.
4. Ο παρών προβολέας δεν επιτρέπεται να χρησιμοποιηθεί χωρίς να έχουν τοποθετηθεί σωστά όλοι οι δακτύλιοι στεγανότητας!
5. Οι προβολείς LED είναι εξαιρετικά φωτεινοί. Μη στρέφετε σε καμία περίπτωση το βλέμμα σας απευθείας πάνω στη δέσμη φωτός των προβολέων LED, διότι μπορεί να προκληθούν μόνιμες βλάβες στα μάτια.
6. Εάν το προστατευτικό κάλυμμα έχει υποστεί ζημιά, θα πρέπει πριν την περαιτέρω χρήση του προβολέα να το αντικαταστήσετε με ένα αυθεντικό προστατευτικό κάλυμμα της Brennenstuhl.

1. Σε περίπτωση που το ηλεκτρικό καλώδιο του προβολέα έχει υποστείζημιά, θα πρέπει αυτό να αντικατασταθεί από εξειδικευμένο τεχνικό, έτσι ώστε να αποφευχθούν οι κίνδυνοι.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΡΕΥΜΑΤΟΣ

1. Μην εγκαταστήσετε τον προβολέα πάνω σε επιφάνεια, η οποία είναι εκτεθειμένη σε δονήσεις.
2. Θέση εγκατάστασης: Η ιδανική τοποθέτηση του προβολέα πραγματοποιείται χρησιμοποιώντας το στήριγμα τοίχου. Ο προβολέας με ανιχνευτή κίνησης επιτρέπεται να τοποθετείται μόνο σύμφωνα με την εικ.1.

64

1. Σημειώστε τη θέση των οπών διάτρησης για την τοποθέτηση του στηρίγματος τοίχου και ανοίξτε τις αντίστοιχες οπές στον τοίχο. Στηρίξτε τον αναβολέα με τις κατάλληλες βίδες στον τοίχο.
2. Ανοίξτε το κουτί σύνδεσης του προβολέα.
3. Οδηγήστε το καλώδιο σύνδεσης μέσα από το σύνδεσμο καλωδίων και συνδέστε το σύμφωνα με την εικ. 2 (αριστερή εικόνα για τον τύπο των 10 W, δεξιά εικόνα για τον τύπο των 30 W και άνω) στον πίνακα σύνδεσης του προβολέα (N = μπλε καλώδιο, σήμα γείωσης = πράσινο / κίτρινο καλώδιο, L = μπλε καλώδιο).
4. Βεβαιωθείτε ότι το καλώδιο έχει στηριχθεί καλά μέσα από το σύνδεσμο καλωδίων.
5. Βιδώστε και πάλι το κάλυμμα πάνω στο κουτί σύνδεσης. Βεβαιωθείτε ότι η μόνωση έχει προσαρμοστεί σωστά.
6. Τοποθετήστε τον προβολέα με τις βίδες και τα παξιμάδια που περιλαμβάνονται στη συσκευασία πάνω στο στήριγμα τοίχου. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε τις βίδες.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

(μόνο για τους τύπους με ανιχνευτή κίνησης)

Ο παρών προβολέας είναι εξοπλισμένος με αισθητήρα υπέρυθρης ακτινοβολίας. Ανάβει αυτόματα όταν ο αισθητήρας ανιχνεύει κίνηση στο περιβάλλον.

Μην τοποθετείτε τον ανιχνευτή κίνησης προς την κατεύθυνση πισίνων, απορροφητήρων αέρα θέρμανσης, κλιματιστικών ή αντικειμένων, τα οποία εκτίθενται σε μεγάλες μεταβολές θερμοκρασίας. Αποφύγετε την τοποθέτηση του ανιχνευτή κίνησης προς δένδρα ή θάμνους ή χώρους, στους οποίους μπορεί να υπάρχουν κατοικίδια.

Λάβετε υπόψη σας κατά την τοποθέτηση του προβολέα ότι ο ανιχνευτής κίνησης αντιδρά ευκολότερα σε κινήσεις, οι οποίες

GR

Οδηγίες χρήσης Προβολέας Chip-LED

περνούν εγκάρσια μέσα από το πεδίο εμβέλειας του, και λιγότερο σε κινήσεις που κατευθύνονται απευθείας προς τη συσκευή.

ΡΥΘΜΙΣΗ ΑΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ

Στην κάτω πλευρά του προβολέα υπάρχουν τρεις διακόπτες ρύθμισης (βλέπε εικ. 3).

Ρύθμιση χρόνου (TIME):

Με το διακόπτη ρύθμισης TIME του ανιχνευτή κίνησης μπορείτε να επιλέξετε οποιονδήποτε χρόνο ενεργοποίησης μεταξύ περίπου 10 δευτερολέπτων και 4 λεπτών κατόπιν ανίχνευσης της τελευταίας κίνησης. Περιστρέφοντας το διακόπτη ρύθμισης TIME δεξιόστροφα η χρονική περίοδος αυξάνεται.

Ευαισθησία (SENS):

Με το διακόπτη αυτό μπορείτε να ρυθμίσετε την ευαισθησία ή την απόκριση του αισθητήρα. Περιστρέφοντας το διακόπτη ρύθμισης SENS δεξιόστροφα η ευαισθησία αυξάνεται.

Ρύθμιση φωτός (LUX):

Η ρύθμιση φωτός καθορίζει από ποια ένταση φωτεινότητας ο ανιχνευτής θα ενεργοποιεί τον προβολέα. Η θέση (★) δηλώνει ότι ο ανιχνευτής λειτουργεί ημέρα και νύχτα, στη θέση (℃) ο ανιχνευτής λειτουργεί μόνο τη νύχτα. ια τη ρύθμιση περιμένετε έως ότου επιτευχθεί η επιθυμητή φωτεινότητα περιβάλλοντος. Περιστρέψτε το διακόπτη ρύθμισης φωτεινότητας LUX έως το τέρμα στο σύμβολο (℃). Περιστρέψτε το διακόπτη αργά προς την κατεύθυνση του συμβόλου (★), έως ότου ενεργοποιηθεί ο προβολέας μέσω κίνησης.

Ο προβολέας στο εξής θα ενεργοποιείται κατόπιν ανίχνευσης κίνησης εφόσον έχει επιτευχθεί η ρυθμισμένη φωτεινότητα.

Ανιχνευτής κίνησης: παθητικός αισθητήρας υπέρυθρης ακτινοβολίας

Πεδίο κάλυψης: έως 12 m / έως 180 ° (οριζοντίως)

Ρύθμιση χρόνου: περίπου 10 sec. έως 4 min.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Η συντήρηση επιτρέπεται να εκτελείται μόνο από εξειδικευμένο ηλεκτρολόγο.

ΠΡΟΣΟΧΗ: Ο προβολέας LED δεν περιέχει στοιχεία, τα οποία θα πρέπει να συντηρούνται. Τα LED στοιχεία φωτισμού δεν μπορούν να αντικατασταθούν. Σε περίπτωση που απαιτηθεί, θα πρέπει να αντικαταστήσετε ολόκληρο τον προβολέα.

Μη χρησιμοποιείτε διαλυτικά, καυστικά καθαριστικά ή παρόμοια προϊόντα. Για τον καθαρισμό χρησιμοποιήστε ένα στεγνό ή ελαφρώς νωπό πανί.

Να απορρίπτετε τις ηλεκτρικές συσκευές πάντα με περιβαλλοντικά υπεύθυνο τρόπο.

Οι ηλεκτρονικές συσκευές δεν αποτελούν οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕU περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές θα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Μπορείτε να ενημερωθείτε από το δήμο ή την κοινότητά σας όσον αφορά τις δυνατότητες απόρριψης των άχρηστων συσκευών.

Διευθύνσεις

Seestraße 1 – 3 · 72074 Tübingen · Γερμανία
