KÄYTTÖOHJE 1171250502 BRENNENSTUHL
FI Käyttöohje.... 58

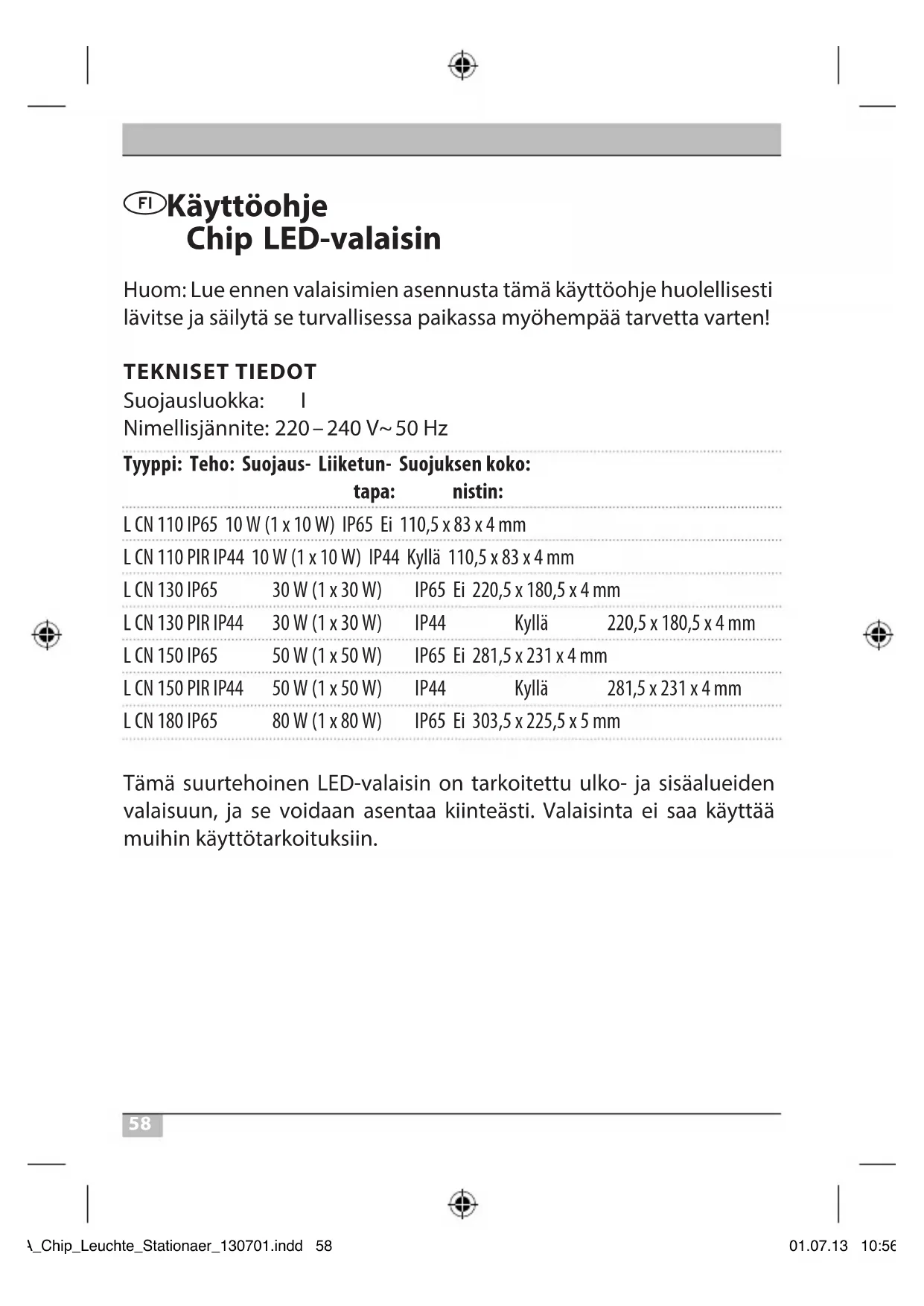

FI Käyttöohje Chip LED-valaisin
Huom: Lue ennen valaisimien asennusta tämä käyttöohje huolellisesti lävitse ja säilytä se turvallisessa paikassa myöhempää tarvetta varten!
TEKNISET TIEDOT
Suojausluokka: I
Nimellisjännite: 220–240 V\~50 Hz
Tyyppi: Teho: Suojaus- Liiketun- Suojuksen koko:
| tapa: | nistin: | |
| L CN 110 IP65 10 W (1 x 10 W) IP65 Ei 110,5 x 83 x 4 mm | ||
| L CN 110 PIR IP44 10 W (1 x 10 W) IP44 Kyllä 110,5 x 83 x 4 mm | ||
| L CN 130 IP65 30 W (1 x 30 W) IP65 Ei 220,5 x 180,5 x 4 mm | ||
| L CN 130 PIR IP44 30 W (1 x 30 W) IP44 Kyllä 220,5 x 180,5 x 4 mm | ||
| L CN 150 IP65 50 W (1 x 50 W) IP65 Ei 281,5 x 231 x 4 mm | ||
| L CN 150 PIR IP44 50 W (1 x 50 W) IP44 Kyllä 281,5 x 231 x 4 mm | ||
| L CN 180 IP65 80 W (1 x 80 W) IP65 Ei 303,5 x 225,5 x 5 mm | ||
Tämä suurtehoinen LED-valaisin on tarkoitettu ulko- ja sisäalueiden valaisuun, ja se voidaan asentaa kiinteästi. Valaisinta ei saa käyttää muihin käyttötarkoituksiin.
TURVAOHJEET
- Pätevän alan ammattilaisen on suoritettava valaisimen asennus ja huolto.
- Kytke ennen asennus- ja huoltotöitä jännitteensyöttö pois päältä.
- Valaisin on maadoitettava asianmukaisesti.
- Tätä valaisinta ei saa käyttää ilman kaikkia asianmukaisesti kiinnitettyjä tiivisterenkaita!
- LED-valaisimet ovat äärimmäisen kirkkaita. Älä missään tapauksessa katso LED-valaisimen valoon, koska tämä saattaa johtaa silmien pysyviin vaurioihin.
- Vioittunut suojus on korvattava ennen valaisimen seuraavaa käyttökertaa alkuperäisellä Brennenstuhl-suojuksella.
- Jos valaisimen verkkojohto vaurioituu, pätevän alan ammattilaisen on vaihdettava se vaaratilanteiden välttämiseksi.
ASENNUS JA TEHOLÄHTEESEEN LIITTÄMINEN
- Älä asenna lamppua tärinälle altistuvalle pinnalle.
- Asennusasento: Valaisin pitäisi mahdollisuuksien mukaan kiinnittää seinäpidikkeeseen. Liiketunnistimen sisältävän valaisimen saa kiinnittää vain kuvan 1 mukaisella tavalla.
- Merkitse seinään seinäpidikkeen kiinnittämistä varten tarvittavien aukkojen paikat ja sen jälkeen poraa aukot seinään. Kiinnitä kaari seinään soveltuvilla ruuveilla.
- Avaa valaisimen liitäntäkotelo.
Käyttöohje Chip LED-valaisin
- Vie liitäntäjohto kaapeliaukkojen kautta ja liitä se kuvan 2 (vasen kuva 10 W:n versiolle, oikea kuva 30 W:n ja sitä tehokkaammille versioille) mukaisesti valaisimen eristysliittimeen (N = sininen kaapeli, maadoitusmerkki = vihreä / keltainen kaapeli, L = ruskea kaapeli).
- Varmista, että kaapeli on kiinnitetty riittävällä tavalla kaapeliaukon kautta.
- Ruuvaa liitäntäkotelon suojus takaisin paikoilleen. Varmista myös, että tiiviste on oikein paikoillaan.
- Asenna valaisin mukana toimitetuilla ruuveilla ja muttereilla seinäpidikkeeseen. Aseta lampun haluttu asento ja kiristä ruuvit.
TOIMINTAKUVAUS
(vain liiketunnistimen sisältävät mallit)
Tässä lampussa on infrapuna-anturi. Se kytkeytyy automaattisesti päälle, jos anturi havaitsee liikkeitä.
Jos mahdollista, älä suuntaa liiketunnistinta kohti uima-altaita, kuuman ilman imulaitteita, ilmastointilaitteita tai kohteita, jotka altistuvat suurille lämpötilanvaihteluille. Vältä myös liiketunnistimen suuntaamista kohti puita tai pensaita tai paikkoja, joissa kotieläimet usein liikkuvat.
Huomioi valaisimen kiinnittämisen yhteydessä, että liiketunnistin reagoi herkimmin sen havaintoalueen poikki kulkeviin liikkeisiin ja huonoimmin liikkeisiin laitteen päällä.
LIIKETUNNISTIMEN ASETTAMINEN
Valaisimen alapuolella on kolme säädintä (ks. kuva 3).
Aika (TIME):
Liiketunnistimen TIME-säätimellä voit asettaa haluamasi kytkentääjan välillä 10 sekuntia ja 4 minuuttia siitä, kun viimeisin liike havaittiin. Kun TIME-säädintä käännetään myötäpäivään, aika pitenee.
Herkkyys (SENS):
Tällä säätimellä voidaan mukauttaa anturin herkkyyttä. Kun SENS- säädintä käännetään myötäpäivään, herkkyys kasvaa.
Valo (LUX):
Valoasetuksella määritetään, kuinka kirkkaan valon anturi kytkee päälle. Asento (**) näyttää, että anturi on käynnissä päivällä ja yöllä; asennossa (C) anturi toimii vain öisin. Odota asetusta varten, että haluttu ympäristön valoisuus on saavutettu. Käännä LUX-valosäädin kokonaan symbolin (C) kohdalle. Käännä säädintä hitaasti symbolin (**) suuntaan siihen saakka, kunnes valo syttyy liikkeen johdosta.
Tästä lähtien valaisin syttyy päälle asetetulla kirkkaudella havaitessaan liikkeen.
Liiketunnistin: passiivinen infrapuna-anturi
Havaintoalue: jopa 12 m/jopa 180° (vaakasuorassa)
Aika: n. 10 sek. – 4 min.
HUOLTO JA PUHDISTUS
Ainoastaan pätevä sähköteknikko saa suorittaa valaisimen huoltotöitä.
HUOMIO: LED-valaisin ei sisällä huoltoa kaipaavia komponentteja. LED-lamppuja ei voi vaihtaa. Tarvittaessa koko valaisin on vaihdettava.
Älä käytä mitään liuottimia, syövyttäviä puhdistusaineita tai vastaavia. Käytä valaisimen puhdistamiseen ainoastaan kuivaa tai hieman kostutettua liinaa.
Huolehdi sähkölaitteiden ympäristöystävällisestä hävittämisestä!
Sähkölaitteita ei saa laittaa kotitalousjätteen joukkoon!
Sähkö- ja elektroniikkalaiteromusta annetun Euroopan parlamentin ja neuvoston direktiivin 2012/19/EU mukaisesti käytetyt sähkölaitteet on lajiteltava erilleen ja toimitettava ympäristöystävällisesti kierrätettäväksi.
Käytettyjen laitteiden hävittämismahdollisuuksista saat tietoa kunnan tai kaupungin vastaavilta viranomaisilta.
