1171250502 - Osvetlitev BRENNENSTUHL - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO 1171250502 BRENNENSTUHL

SI Navodilo za uporabo 88

LT Eksploatavimo instrukcija 93

LV Lietošanas instrukcija.... 98

1

45° 30°

2

SI Navodila za uporabo LED reflektor z mikročipom

Pozor: Prosimo, da pred montažo skrbno preberete ta navodila za uporabo in jih nato dobro shranite!

TEHNIČNI PODATKI

Kategorija zaščite: I

Nazivna napetost: 220–240 V\~50 Hz

Tip: Zmogljivost: Vrsta Detektor Mere zaščite: zaščite: gibanja:

L CN 110 IP65 10 W (1 x 10 W) IP65 Ne 110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	IP44 Ja	110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65 Ne	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44 Ja	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65 Ne	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44 Ja	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65 Ne	303,5 x 225,5 x 5 mm

Ta visoko zmogljivostni LED reflektor je namenjen za osvetljevanje notranjih in zunanjih območij in je predviden za fiksno montažo. Reflektorja ni dovoljeno uporabljati za druge namene.

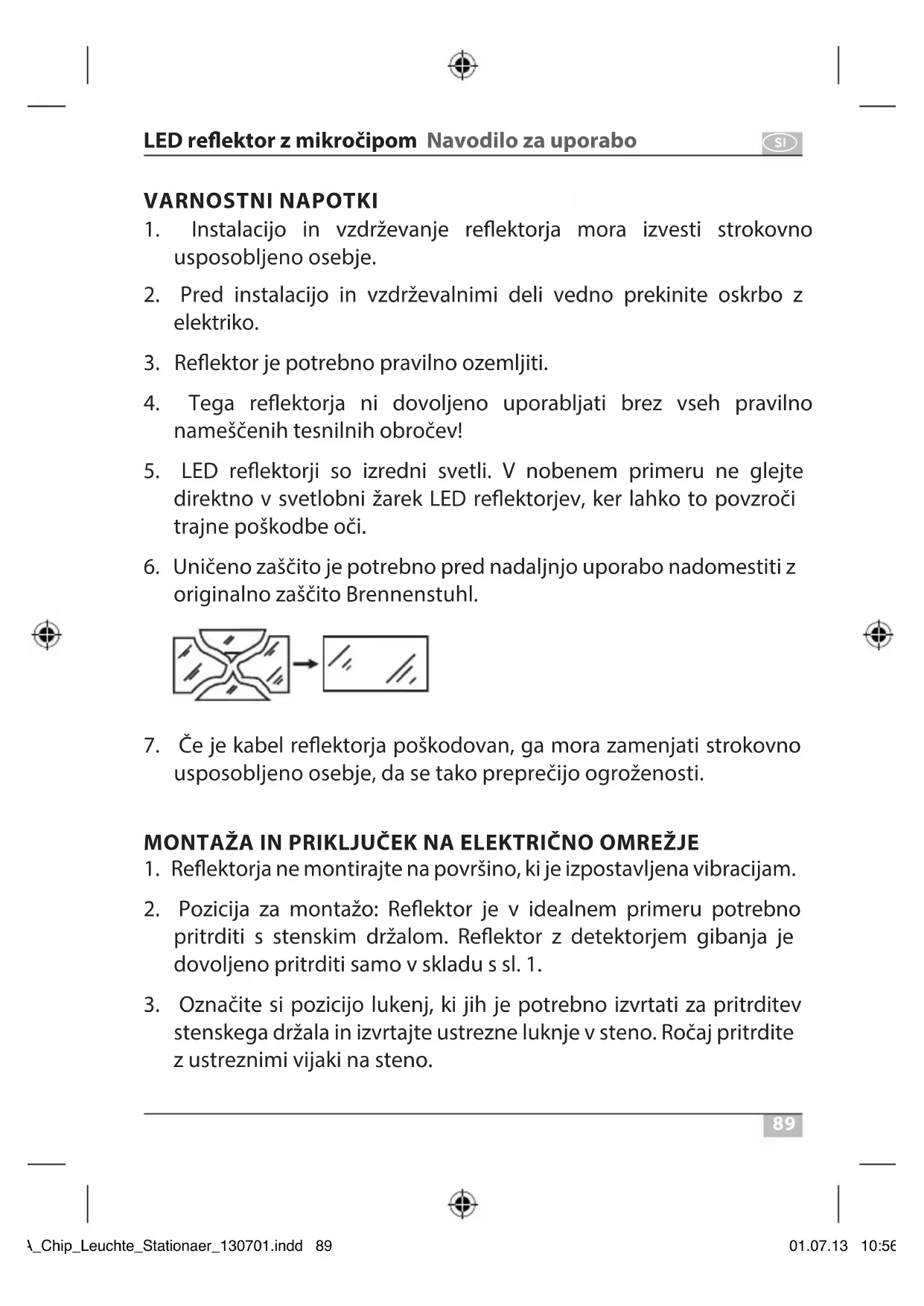

VARNOSTNI NAPOTKI

1. Instalacijo in vzdrževanje reflektorja mora izvesti strokovno usposobljeno osebje.
2. Pred instalacijo in vzdrževalnimi deli vedno prekinite oskrbo z elektriko.
3. Reflektor je potrebno pravilno ozemljiti.
4. Tega reflektorja ni dovoljeno uporabljati brez vseh pravilno nameščenih tesnilnih obročev!
5. LED reflektorji so izredni svetli. V nobenem primeru ne glejte direktno v svetlobni žarek LED reflektorjev, ker lahko to povzroči trajne poškodbe oči.
6. Uničeno zaščito je potrebno pred nadaljnjo uporabo nadomestiti z originalno zaščito Brennenstuhl.

1. Če je kabel reflektorja poškodovan, ga mora zamenjati strokovno usposobljeno osebje, da se tako preprečijo ogroženosti.

MONTAŽA IN PRIKLJUČEK NA ELEKTRIČNO OMREŽJE

1. Reflektorja ne montirajte na površino, ki je izpostavljena vibracijam.

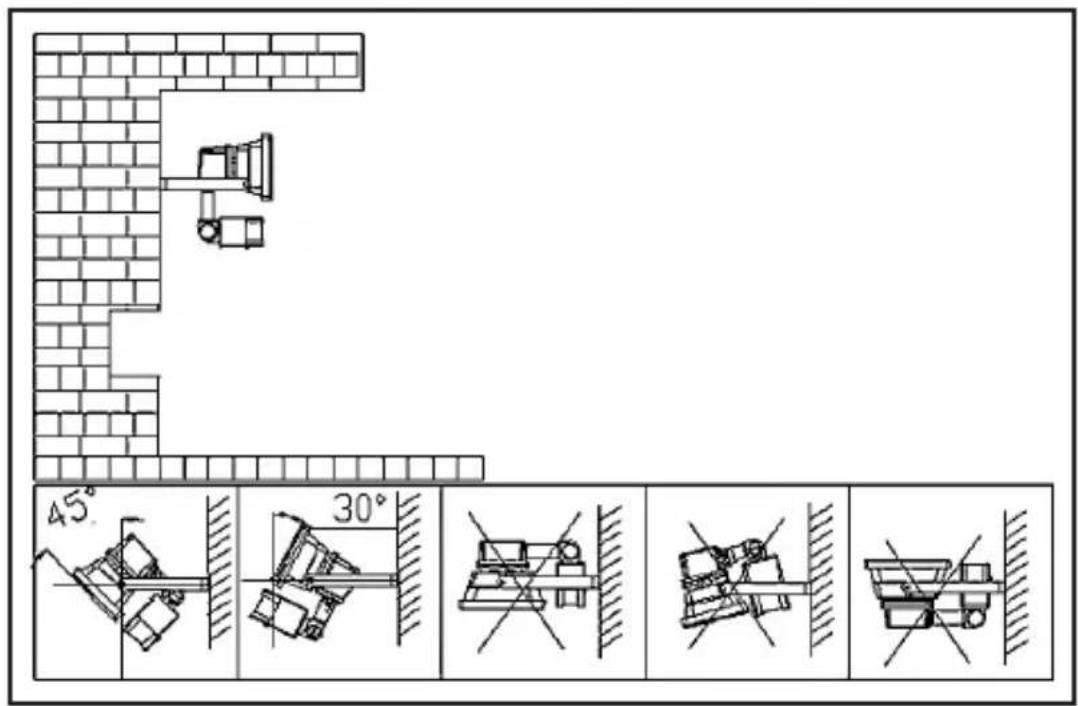

2. Pozicija za montažo: Reflektor je v idealnem primeru potrebno pritrditi s stenskim držalom. Reflektor z detektorjem gibanja je dovoljeno pritrditi samo v skladu s sl. 1.
3. Označite si pozicijo lukenj, ki jih je potrebno izvrtati za pritrditev stenskega držala in izvrtajte ustrezne luknje v steno. Ročaj pritrdite z ustreznimi vijaki na steno.

SI

Navodilo za uporabo LED reflektor z mikročipom

1. Odprite priključno omarico reflektorja.

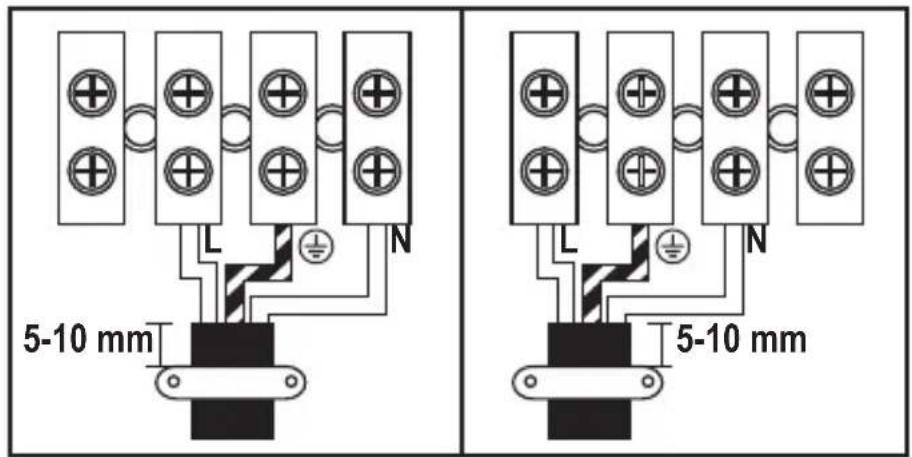

2. Kabel napeljite skozi navoj za kabel in ga priključite v skladu s sl. 2 (leva slika za varianto 10 W, desna slika za varianto 30 W ali več) na električno sponko svetilke (N = moder kabel, ozemljitveni znak = zeleno / rumen kabel, L = rjavi kabel).
3. Prepričajte se, da je kabel zadostno fiksiran z navojem za kabel.
4. Zaščito ponovno privijte nazaj na priključno omarico. Bodite pozorni na pravilno nasedanje tesnila.
5. Reflektor montirajte z zraven dobavljenimi vijaki in maticami na stensko držalo. Nastavite želeno pozicijo reflektorja in privijte vijake.

OPIS FUNKCIJ

(samo za variante z detektorjem gibanja)

Ta reflektor je opremljen z infrardečim senzorjem. Reflektor se avtomatsko vklopi, ko senzor zazna gibanje v okolici.

Detektorja gibanja po možnosti ne usmerjajte na bazene, odvode toplega zraka, klimatske naprave ali predmete, ki so izpostavljeni temperaturnim nihanjem. Preprečite usmeritev detektorja gibanja na drevesa ali grmovje ali na prostore, kjer se pogosto zadržujejo domače živali.

Pri namestitvi reflektorja upoštevajte, da detektor gibanja najbolj občutljivo reagira na gibanja, ki potekajo prečno skozi njegovo območje zaznave in najmanj občutljivo na gibanja, ki gredo direktno proti napravi.

NASTAVITEV DETEKTORJA GIBANJA

Na spodnji strani reflektorja se nahajajo trije regulatorji (glej sl. 3).

Nastavitev časa (TIME):

Z regulatorjem TIME na detektorju gibanja lahko nastavite poljuben čas vklopa med 10 sekundami in 4 minutami, za tem ko je bilo zaznano zadnje gibanje. Z vrtenjem regulatorja TIME v smerni urnega kazalca se časovni razpon povečuje.

Senzitivnost (SENS):

S tem regulatorjem je možno prilagoditi senzitivnost ali občutljivost senzorja. Z vrtenjem regulatorja SENS v smeri urnega kazalca se občutljivost povečuje.

Nastavitev svetlobe (LUX):

Nastavitev svetlobe določa pri kateri stopnji svetlosti bo senzor vklopi reflektor. Pozicija (★) prikazuje, da senzor dela podnevi in ponoči, na poziciji (C) dela senzor samo ponoči. Za nastavitev počakajte, dokler ni dosežena želena svetlost okolice. Regulator za nastavitev svetlobe LUX obrnite v celoti na simbol (C). Regulator počasi obrnite v smeri simbola (★), dokler se reflektor ne vklopi z gibanjem.

Sedaj se bo reflektor ob zaznavi gibanja vklopil od nastavljene svetlosti naprej.

Detektor gibanja: pasivni infrardeči senzor

Območje zajetja: do 12 m / do 180 ° (horizontalno)

Nastavitev časa: ca. 10 sek. do 4 min

VZDRŽEVANJE IN ČIŠČENJE

Vzdrževanje lahko opravlja samo strokovno usposobljen električar.

POZOR: LED reflektor ne vsebuje delov, ki bi jih bilo potrebno vzdrževati. Svetila LED ni možno zamenjati. Če je to potrebno, potem je treba zamenjati celoten reflektor.

Ne uporabljajte razredčil, jedkih čistil ali podobnega. Za čiščenje uporabljajte samo suho ali rahlo navlaženo krpo.

SI

Navodilo za uporabo LED reflektor z mikročipom

Električne naprave je potrebno odložiti med odpadke na okolju prijazen način!

Električne naprave na sodijo med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EU o električnih in elektronskih napravah je potrebno odslužene električne naprave ločeno zbirati in jih odložiti za okolju primerno recikliranje.

Več o možnostih odlaganja med odslužene naprave lahko izveste pri občinski ali mestni upravi.
