Ürün Tipi	Yüksek Performanslı LED Projektör
Marka	Brennenstuhl
Model	1171250502
Nominal Gerilim	220 – 240 V~50 Hz
Koruma Sınıfı	I
Koruma Derecesi (IP)	IP65
Güç	10 W (1 x 10 W)
Boyutlar (koruyucu kapak)	110,5 x 83 x 4 mm
Dedektör Tipi	Dedektörsüz
Besleme	Şebeke
Ana Fonksiyonlar	İç/dış aydınlatma, duvara montaj, yüksek parlaklık
Bakım ve Temizlik	Kuru veya hafif nemli bir bezle temizleyin. Çözücü kullanmayın.
Güvenlik	Kalifiye personel tarafından kurulum, bakım öncesi elektriği kesin, topraklama zorunludur, doğrudan ışına bakmayın.
Yedek Parçalar ve Onarılabilirlik	Sökülebilir parça yoktur. LED kaynağı değiştirilemez. Arıza durumunda projektörün tamamı değiştirilmelidir.
Genel Bilgiler	WEEE direktifine (2012/19/AB) uygundur. Evsel atıklarla atmayın.

Sık sorulan sorular - 1171250502 BRENNENSTUHL

Brennenstuhl 1171250502 LED projektör nasıl kurulur?

Kurulum kalifiye personel tarafından yapılmalıdır. Herhangi bir müdahaleden önce elektriği kesin. Duvar braketini sabitleyin, kablo rakorundan güç kablosunu geçirin ve şemaya göre kabloları bağlayın (N = mavi, L = kahverengi, toprak = yeşil/sarı). Sızdırmazlık contasına dikkat ederek kapağı yeniden vidalayın.

Bu projektörün koruma derecesi nedir?

Temel model (dedektörsüz) IP65 derecesine sahiptir, bu da onu dış mekan kullanımına uygun kılar. Tüm sızdırmazlık halkalarının doğru takıldığından emin olun.

LED ışık kaynağını değiştirebilir miyim?

Hayır, LED ışık kaynağı değiştirilemez. Arıza durumunda, projektörün tamamının yeni bir modelle değiştirilmesi gerekir.

Projektör nasıl temizlenir?

Kuru veya hafif nemli bir bez kullanın. Asla çözücü veya aşındırıcı temizleyiciler kullanmayın, çünkü bunlar kasaya veya koruyucu cama zarar verebilir.

Projektör bir dimmer ile kullanılabilir mi?

Hayır, bu LED projektör bir dimmer ile kullanılmak üzere tasarlanmamıştır. Doğrudan şebekeye bağlanmalıdır.

Hareket dedektörlü versiyonda hangi ayarlar mevcuttur?

Üç ayar mevcuttur: aktivasyon süresi (TIME, 10 sn - 4 dak), hassasiyet (SENS) ve parlaklık eşiği (LUX, yalnızca gece için C sembolünden gece ve gündüz için * sembolüne).

Projektörüm neden yanmıyor?

Elektriğin kesilip tekrar verildiğini, kablolamanın doğru olduğunu (faz, nötr, toprak) ve sigortanın atmadığını kontrol edin. Dedektörlü modellerde, LUX ayarının ortam parlaklığına uygun olduğundan emin olun.

Koruyucu cam hasar görürse ne yapmalıyım?

Hasarlı bir koruyucu cam, yalnızca orijinal Brennenstuhl kapağı ile değiştirilmelidir. Uygun parçayı almak için satış sonrası servisiyle iletişime geçin.

Bu projektör ev otomasyon sistemleriyle uyumlu mu?

Hayır, bu projektör iletişim arayüzü olmayan standart bir cihazdır. Doğrudan bir ev otomasyon sistemine entegre edilemez.

Bu projektör kullanım ömrü sonunda nasıl imha edilir?

Cihazı evsel atıklarla atmayın. Avrupa direktifi 2012/19/AB'ye uygun olarak elektronik atık (WEEE) toplama noktasına bırakın.

KULLANIM KILAVUZU 1171250502 BRENNENSTUHL

TR Kullanım talimatı.... 53

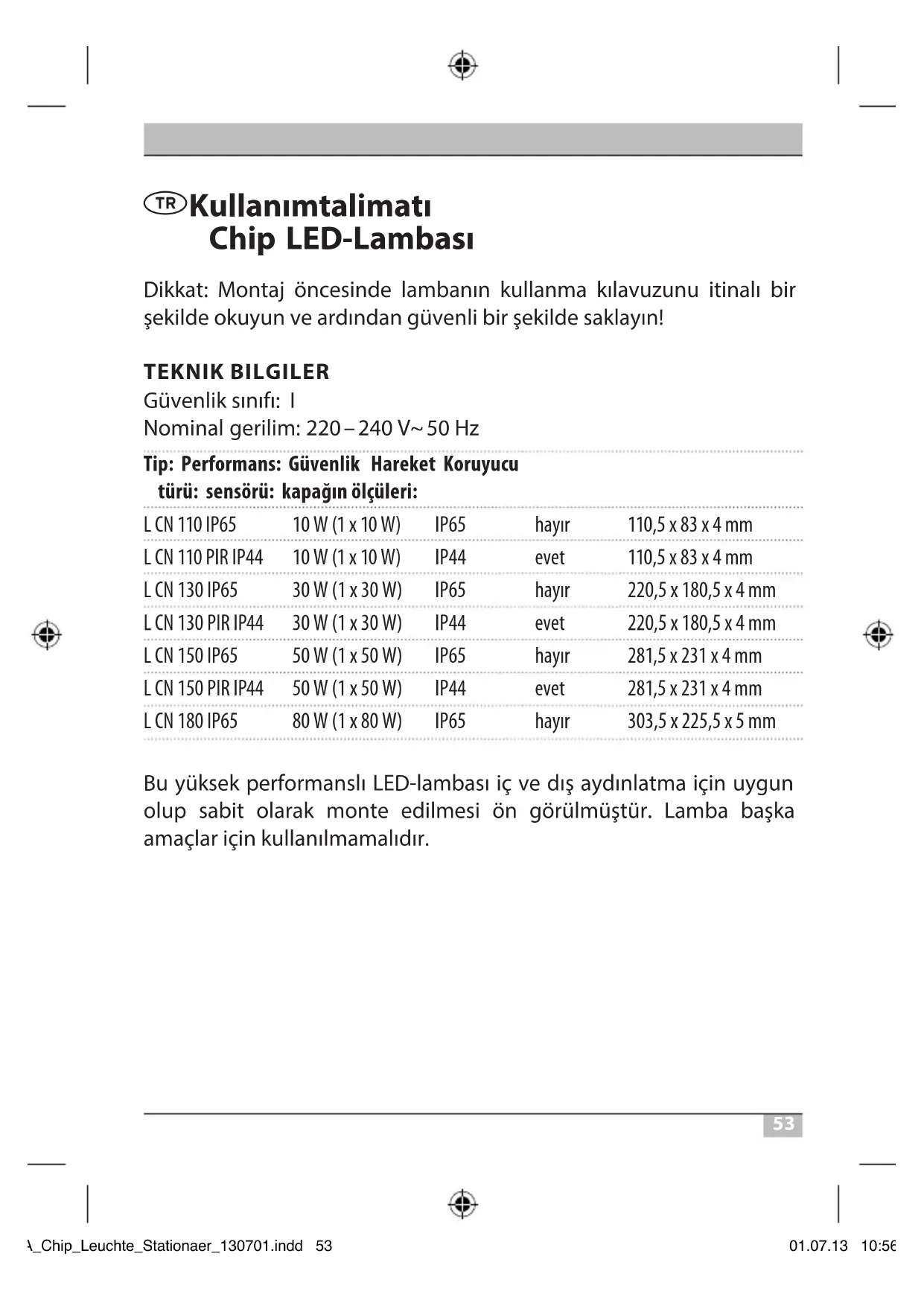

TR Kullanımtalimatı Chip LED-Lambası

Dikkat: Montaj öncesinde lambanın kullanma kılavuzunu itinalı bir şekilde okuyun ve ardından güvenli bir şekilde saklayın!

TEKNIK BILGILER

Güvenlik sınıfı: I

Nominal gerilim: 220–240 V\~50 Hz

Tip: Performans: Güvenlik Hareket Koruyucu türü: sensörü: kapağın ölçüleri:

L CN 110 IP65	10 W (1 x 10 W)	IP65	hayir	110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	IP44	evet	110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	hayir	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	evet	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	hayir	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	evet	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	hayir	303,5 x 225,5 x 5 mm

Bu yüksek performanslı LED-lambası iç ve dış aydınlatma için uygun olup sabit olarak monte edilmesi ön görülmüştür. Lamba başka amaçlar için kullanılmamalıdır.

TR

Kullanım talimatı Chip LED-Lambası

GÜVENLIK UYARILARI

1. Lambanın montajı ve bakımı kalifiye uzman kişi tarafından yapılmalıdır.
2. Montaj ve bakım çalışmaları öncesinde elektrik beslenmesini kaptın.
3. Lamba uygun bir şekilde topraklanmalıdır.
4. Bu lamba doğru takılmış conta halkaları olmadan kullanılamaz!
5. LED-lambaları çok parlaktır. Hiçbir şekilde ışının içine bakmayın, aksi halde gözlerde kalıcı hasarlara neden olabilir.
6. Zarar görmüş olan bir koruyucu kapak, lamba kullanılmaya devam edilmeden yeni orijinal bir Brennenstuhl koruyucu kapağı ile değiştirilmelidir.

1. Bu cihazın ağ bağlantısı hasarlı ise tehlikeleri engellemek için, kalifiye uzman bir kişi tarafından değiştirilmelidir.

MONTAJ VE GÜÇ KAYNAĞI BAĞLANTISI

1. Lambayı vibrasyonlara maruz kalan yüzey üzerine monte etmeyin.
2. Montaj pozisyonu: Lamba mümkünse duvar askısı ile sabitlenmelidir. Hareket sensörüne sahip bir lamba sadece Resim 1'deki gibi sabitlenebilir.
3. Duvar askısı için duvara açılacak deliklerin yerlerini işaretleyin ve ardından uygun delikleri duvara açın. Askıları uygun vidalar ile duvara monte edin.
4. Lambanın bağlantı kutusunu açın.

54

1. Bağlantı hattını kablo vidalamasından geçirin ve Resim 2'deki (sol resim 10 W-versiyonu için, sağ resim 30 W-versiyonu ve üstü için) gibi lambanın terminal ayar şeridine bağlayın (N = mavi kablo, topraklama işareti = yeşil / sarı kablo, L= kahverengi kablo).
2. Kablonun kablo vidalaması tarafından yeterince sabitlendiğinden emin olun.
3. Kapağı tekrar bağlantı kutusuna takın. Contaların doğru bir şekilde konumlanmasına dikkat edin.
4. Lambayı beraberinde gönderilmiş olan vida ve somunlarla duvar askısına monte edin. Lambaya istenen şekli verin ve vidaları iyice sıkıştırın.

FONKSIYON TANIMI

(sadece hareket sensörlü versiyonlar için)

Bu lamba kızilötesi – sensör ile donatılmıştır. Sensör çevresinde hareket algıladığı anda otomatik olarak devreye girer.

Hareket sensörünü yüzme havuzu, havalandırma çıkışları, klimalar ya da güçlü sıcaklık dalgalanmalarına maruz kalan objelerine doğru yönlendirmeyin. Hareket sensörünü ağaç, çalışlık ya da sık sık ev hayvanlarının dolaştığı yerlere yönlendirmekten kaçının.

Lambayı monte ederken hareket sensörünün algı yönünü direkt algı alanından geçecek hareketlere karşı hassas olması ve direkt cihazın üzerine gelen hareketlere karşı daha az hassas olmasına dikkat edin.

HAREKET SENSÖRÜNÜN AYARLANMASI

Lambanın alt tarafından üç adet düzenleyici bulunuyor (bakınız resim 3).

Zaman ayarı (TIME):

Hareket sensörünün TIME düzenleyicisi ile, son hareket algılandıktan sonra, 10 saniye ila 4 dakika arası istenen zaman ayarlanabilir. TIME düzenleyicisi saat yönünde çevrildiğinde zaman aralığı artar.

Hassasiyet (SENS):

Bu düzenleyici ile sensörün hassasiyeti ayarlanabilir. SENS düzenleyicisi saat yönünde çevrildiğinde hassasiyet artar.

Işık ayarı (LUX):

İşık ayarı, sensörün hangi parlaklıktan itibaren yanacağını belirler. (*) pozisyonu sensörün gece ve gündüz çalıştığını gösterir, (C) pozisyonu sensörün sadece geceleri çalıştığını belirtir. Ayarlamak için istenen ortam parlaklığına ulaşmasını bekleyin. Işık ayarı düzenleyicisi LUX'u tam olarak (C) sembolüne getirin. Lamba hareketle yanmaya başlayıncaya kadar düzenleyiciyi yavaşça (*) sembolünün yönüne doğru çevirin.

Lamba şimdi hareket algıladığı anda ayarlanan parlaklıkla yanmaya başlayacaktır.

Hareket sensörü: pasif kızilötesi sensör

Kapsama alanı: 12 m'ye kadar / ila 180 °'ye kadar (yatay)

Zaman ayarı: 10 saniye ila 4 dakika

BAKIM VE TEMIZLEME

Bakım işlemi sadece kalifiye elektrikçi tarafından gerçekleştirilebilir.

DİKKAT: LED-lambasının bakım görmesi gereken herhangi bir bileşen içermemektedir. LED-ışık kaynağı yenilenemez. Gerekli durumda lamba komple değiştirilmelidir.

Çözücü madde, aşındırıcı temizlik malzemeleri ya da benzeri şeyler kullanmayınız. Temizlik için kuru ya da hafif nemli bir bez kullanın.

Elektrikli cihazları çevre dostu olarak imha edin! Elektrik cihazlar ev çöpüne atılamaz!

Elektrikli ve elektronik eski cihazlar ile ilgili Avrupa kuralları 2012/19/EU'ye göre tüketilmiş olan elektrikli cihazlar ayrıştırılarak toplanmalı ve çevre dostu geri dönüşüme aktarılmalıdır.

Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz.
