KASUTUSJUHEND 1171250502 BRENNENSTUHL
Tähelepanu: Enne valgusti paigaldamist lugege palun kasutusjuhend tähelepanelikult läbi ning hoidke juhend seejärel alles!
TEHNILISED ANDMED
Ohutuskategooria: I
Nimipinge: 220–240 V\~50 Hz
| Tüüp: | Võimsus: | Kaitse- | Liiku- | Kaitsekatte |
| klass: | misandur: | mõõtmed: | ||
L CN 110 IP65 10 W (1 x 10 W) IP65 Ei 110,5 x 83 x 4 mm
L CN 110 PIR IP44 10 W (1 x 10 W) IP44 Jah 110,5 x 83 x 4 mm
L CN 130 IP65 30 W (1 x 30 W) IP65 Ei 220,5 x 180,5 x 4 mm
L CN 130 PIR IP44 30 W (1 x 30 W) IP44 Jah 220,5 x 180,5 x 4 mm
L CN 150 IP65 50 W (1 x 50 W) IP65 Ei 281,5 x 231 x 4 mm
L CN 150 PIR IP44 50 W (1 x 50 W) IP44 Jah 281,5 x 231 x 4 mm
L CN 180 IP65 80 W (1 x 80 W) IP65 Ei 303,5 x 225,5 x 5 mm
See suure võimsusega LED-lamp sobib valgustamiseks siseruumides ja välistingimustes ning püsivaks paigaldamiseks. Valgustit ei tohi kasutada muul otstarbel.

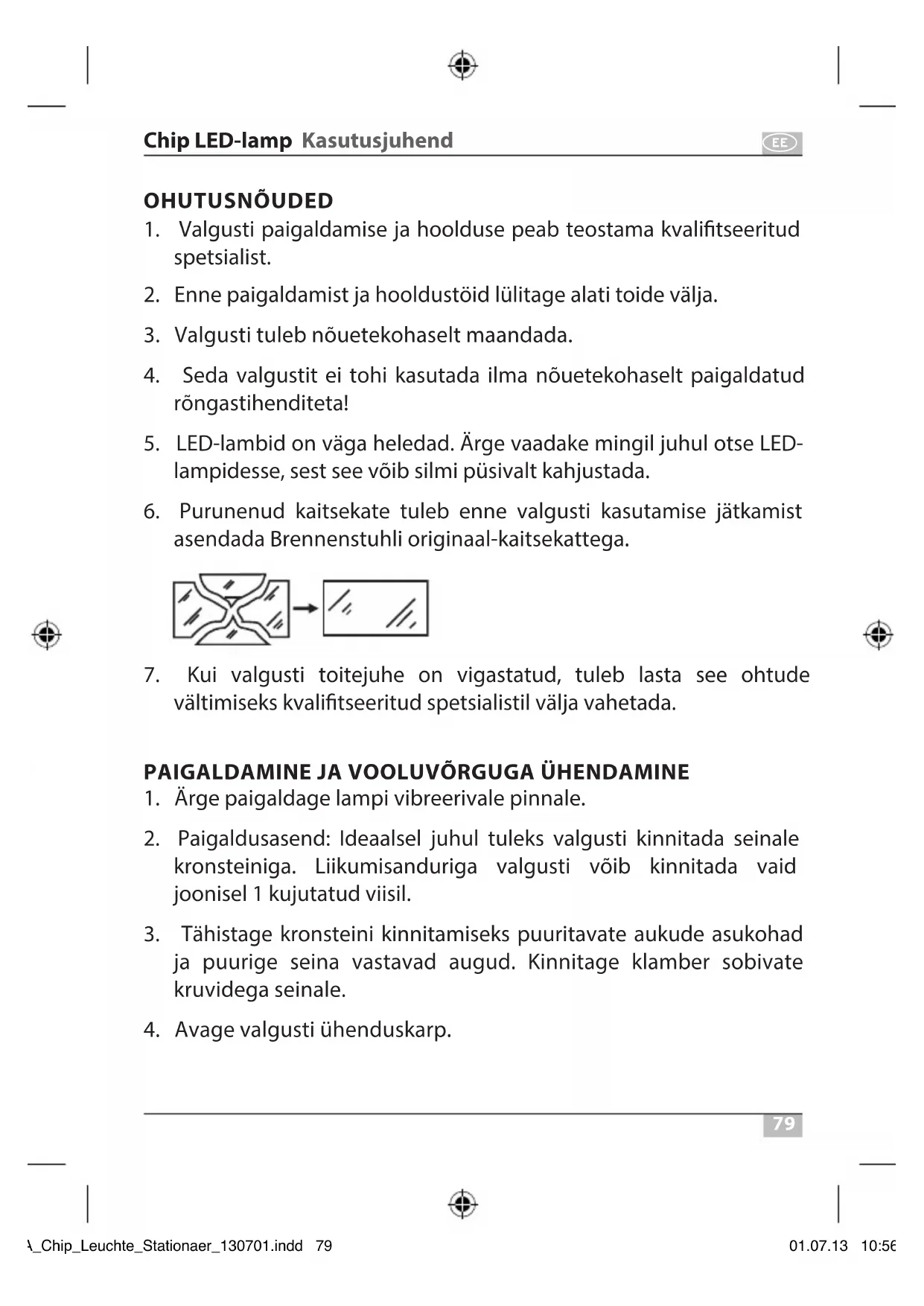

OHUTUSNÕUDED
- Valgusti paigaldamise ja hoolduse peab teostama kvalifitseeritud spetsialist.
- Enne paigaldamist ja hooldustöid lülitage alati toide välja.
- Valgusti tuleb nõuetekohaselt maandada.
- Seda valgustit ei tohi kasutada ilma nõuetekohaselt paigaldatud rõngastihenditeta!
- LED-lambid on väga heledad. Ärge vaadake mingil juhul otse LED-lampidesse, sest see vöib silmi püsivalt kahjustada.
- Purunenud kaitsekate tuleb enne valgusti kasutamise jätkamist asendada Brennenstuhli originaal-kaitsekattega.
- Kui valgusti toitejuhe on vigastatud, tuleb lasta see ohtude vältimiseks kvalifitseeritud spetsialistil välja vahetada.
PAIGALDAMINE JA VOOLUVÖRGUGA ÜHENDAMINE
- Ärge paigaldage lampi vibreerivale pinnale.
- Paigaldusasend: Ideaalsel juhul tuleks valgusti kinnitada seinale kronsteiniga. Liikumisanduriga valgusti võib kinnitada vaid joonisel 1 kujutatud viisil.
- Tähistage kronsteini kinnitamiseks puuritavate aukude asukohad ja puurige seina vastavad augud. Kinnitage klamber sobivate kruvidega seinale.
- Avage valgusti ühenduskarp.
C Kasutusjuhend Chip LED-lamp
- Tömmake ühendusjuhe kaablitihendist läbi ja ühendage see nagu kujutatud joonisel 2 (vasakpoolne pilt 10 W, parempoolne pilt 30 W ja sellest körgema variandi jaoks) valgusti kruviklemmiga (N = sinine kaabel, maandusmärk = roheline / kollane kaabel, L = pruun kaabel).
- Veenduge, et kaablitihend fikseerib kaablit piisaval määral.
- Kruvige kate uuesti ühenduskarbile. Jälgige, et tihend oleks öiges asendis.
- Paigaldage valgusti juuresolevate kruvide ja mutritega kronsteinile. Seadke valgusti soovitud asendisse ja keerake kruvid kinni.
FUNKTSIOONI KIRJELDUS (ainult liikumisanduriga variantidele)
Sellel lambil on infrapunasensor. See lülitub automaatselt sisse, kui sensor tuvastab läheduses liikumise.
Võimalusel ärge suunake liikumisandurit ujumisbasseinidele, kütteõhu väljatõmbele, kliimaseadmetele või objektidele, mille temperatuur kõigub suurel määral. Vältige liikumisanduri suunamist puudele või põõsastele või kohtadele, kus võivad viibida koduloomad.
Valgustit paigaldades pidage meeles, et liikumisandur reageerib kõige tundlikumalt sellisele liikumisele, mis kulgeb põiki läbi anduri reageerimisala ning kõige vähem tundlikult liikumisele, mis kulgeb vahetult seadme suunas.
LIIKUMISANDURI REGULEERIMINE
Valgusti alaküljel on kolm regulaatorit (vt joon. 3).
Aja reguleerimine (TIME):
Liikumisanduri regulaatoriga TIME saab valida suvalise sisselülitumisaja vahemikus u. 10 sekundit kuni 4 minutit pärast viimase liikumise tuvastamist. Ajavahemik suureneb, kui keerata TIME-regulaatorit päripäeva.
Tundlikkus (SENS):
Selle regulaatoriga saab kohandada sensori tundlikkust. Tundlikkus suureneb, kui keerata SENS-regulaatorit päripäeva.
Valguse reguleerimine (LUX):
Valguse seadistamisega määratakse, alates millisest valgustatusest lülitab sensor valgusti sisse. Asend (**) näitab, et sensor töötab päeval ja öösel, asendis (CC) töötab sensor ainult öösel. Seadistamiseks oodake, kuni ümbritsev keskkond on soovitud määral valgustatud. Keerake valguse regulaator LUX lõpuni sümbolile (CC). Keerake regulaatorit aeglaselt sümboli (**) suunas, kuni liikumine lülitab valgusti sisse.
Kui on saavutatud eelnevalt määratud tugevusega valgustatus, lülitub valgusti nüüd liikumise tuvastamise korral sisse.
Liikumisandur: passiivne infrapunasensor
Reageerimisala: kuni 12 m/kuni 180° (horisontaalselt)
Aja reguleerimine: u. 10 sek. kuni 4 min
HOOLDUS JA PUHASTAMINE
Hooldustöid tohib teostada ainult kvalifitseeritud elektrik.
TÄHELEPANU: LED-lamp ei sisalda komponente, mida oleks vaja hooldada. LED-lampi ei saa asendada. Vajadusel tuleb kogu valgusti välja vahetada.
Ärge kasutage lahusteid, söövitavaid puhastusvahendeid vms. Kasutage puhastamiseks ainult kuiva või kergelt niisutatud lappi.
Körvaldage elektriseadmed keskkonnanõudeid järgides! Elektriseadmete koht ei ole majapidamisprahi hulgas!
Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutuselt kõrvaldatud elektritööriistad koguda eraldi ja suunata keskkonnasõbralikku taaskasutusse.
Kasutuselt kõrvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.
