Type de produit	Projecteur LED haute performance
Marque	Brennenstuhl
Modèle	1171250502
Tension nominale	220 – 240 V~50 Hz
Classe de protection	I
Indice de protection (IP)	IP65
Puissance	10 W (1 x 10 W)
Dimensions (couvercle de protection)	110,5 x 83 x 4 mm
Type de détecteur	Sans détecteur
Alimentation	Secteur
Fonctions principales	Éclairage intérieur/extérieur, montage mural, haute luminosité
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide. Ne pas utiliser de solvants.
Sécurité	Installation par personnel qualifié, couper l'alimentation avant maintenance, mise à la terre obligatoire, ne pas regarder directement le faisceau.
Pièces détachées et réparabilité	Aucune pièce détachable. La source LED ne peut pas être remplacée. Remplacer l'ensemble du projecteur en cas de défaut.
Informations générales	Conforme à la directive DEEE (2012/19/EU). Ne pas jeter aux ordures ménagères.

FOIRE AUX QUESTIONS - 1171250502 BRENNENSTUHL

Comment installer le projecteur LED Brennenstuhl 1171250502 ?

L'installation doit être réalisée par un personnel qualifié. Coupez l'alimentation avant toute intervention. Fixez le support mural, passez le câble d'alimentation dans le presse-étoupe et raccordez les fils (N = bleu, L = brun, terre = vert/jaune) selon le schéma. Revissez le couvercle en veillant au joint d'étanchéité.

Quel est l'indice de protection de ce projecteur ?

Le modèle de base (sans détecteur) a un indice IP65, ce qui le rend adapté à une utilisation en extérieur. Assurez-vous que toutes les bagues d'étanchéité sont correctement installées.

Puis-je remplacer la source lumineuse LED ?

Non, la source lumineuse LED n'est pas remplaçable. En cas de défaillance, il est nécessaire de remplacer l'ensemble du projecteur par un modèle neuf.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de solvants ou de nettoyants corrosifs, car ils pourraient endommager le boîtier ou le verre de protection.

Le projecteur peut-il être utilisé avec un variateur ?

Non, ce projecteur LED n'est pas conçu pour être utilisé avec un variateur d'intensité lumineuse. Il doit être branché directement sur le secteur.

Quels sont les réglages disponibles sur la version avec détecteur de mouvement ?

Trois réglages sont disponibles : la durée d'activation (TIME, de 10 s à 4 min), la sensibilité (SENS) et le seuil de luminosité (LUX, du symbole C pour nuit uniquement à * pour jour et nuit).

Pourquoi mon projecteur ne s'allume-t-il pas ?

Vérifiez que l'alimentation est coupée puis rétablie, que le câblage est correct (phase, neutre, terre) et que le disjoncteur n'a pas sauté. Sur les modèles avec détecteur, assurez-vous que le réglage LUX est adapté à la luminosité ambiante.

Que faire si le verre de protection est endommagé ?

Un verre de protection détruit doit être remplacé uniquement par un couvercle d'origine Brennenstuhl. Contactez le service après-vente pour obtenir la pièce adaptée.

Ce projecteur est-il compatible avec les systèmes de domotique ?

Non, ce projecteur est un appareil standard sans interface de communication. Il ne peut pas être intégré directement à un système domotique.

Comment éliminer ce projecteur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques (DEEE) conformément à la directive européenne 2012/19/EU.

MODE D'EMPLOI 1171250502 BRENNENSTUHL

FR Mode d'emploi.... 13

NL Handleiding 18

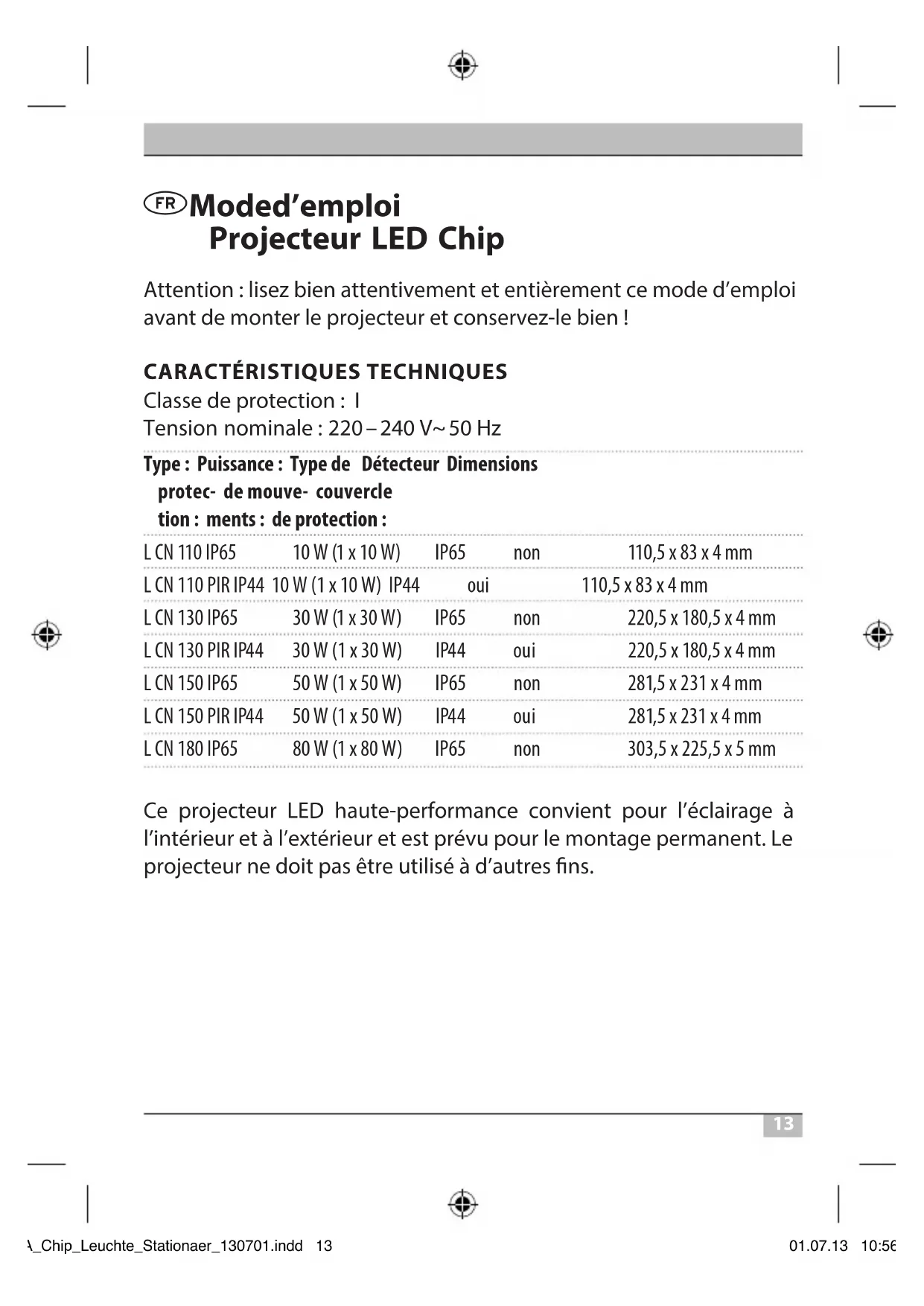

FR Moded'emploi Projecteur LED Chip

Attention : lisez bien attentivement et entièrement ce mode d'emploi avant de monter le projecteur et conservez-le bien !

CARACTÉRISTIQUES TECHNIQUES

Classe de protection : I

Tension nominale : 220 – 240 V\~50 Hz

Type : Puissance : Type de Détecteur Dimensions protec- de mouve- couvercle tion : ments : de protection :

L CN 110 IP65	10 W (1 x 10 W)	IP65	non	110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W) IP44	oui		110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	non	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	oui	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	non	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	oui	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	non	303,5 x 225,5 x 5 mm

Ce projecteur LED haute-performance convient pour l'éclairage à l'intérieur et à l'extérieur et est prévu pour le montage permanent. Le projecteur ne doit pas être utilisé à d'autres fins.

Mode d'emploi Projecteur LED Chip

CONSIGNES DE SÉCURITÉ

1. L'installation et la maintenance du projecteur doit être confiée à un personnel qualifié.
2. Coupez toujours l'alimentation avant l'installation et les travaux de maintenance.
3. Le projecteur doit être relié à la terre de manière réglementaire.
4. Ce projecteur ne doit pas être utilisé sans toutes les bagues d'étanchéité installées de manière réglementaire.
5. Les projecteurs LED sont extrêmement lumineux. Ne regardez en aucune circonstance dans le rayon lumineux des projecteurs LED, car cela pourrait provoquer endommager les yeux de manière permanente.
6. Un couvercle de protection détruit doit être remplacé par un couvercle de protection Brennenstuhl d'origine avant de poursuivre l'utilisation du projecteur.

1. Si le cordon d'alimentation secteur du projecteur est endommagé, il doit être remplacé par un personnel qualifié pour éviter des mises en danger.

MONTAGE ET BRANCHEMENT À L'ALIMENTATION ÉLECTRIQUE

1. Ne montez pas la lampe sur une surface soumise à des vibrations.

2. Position de montage : Idéalement, le projecteur devrait être fixé avec un support mural. Un projecteur pourvu d'un détecteur de mouvements doit être fixé seulement conformément à l'illustration 1.

3. Marquez la position des trous de perçage pour la fixation du support mural et percez les trous correspondants dans le mur. Fixez l'anse au mur avec les vis adaptées.

4. Ouvrez le boîtier de raccordement du projecteur.
5. Passez le cordon d'alimentation à travers la connexion à vis pour câble et raccordez-le au domino de raccordement du projecteur conformément à l'illustration 2 (image gauche pour la version de 10 W, image droite pour la version de 30 W et plus. N = câble bleu, symbole mise à la terre = câble vert / jaune, L = câble brun).
6. Assurez-vous que le câble est suffisamment fixé à travers la connexion à vis pour câble.
7. Revissez le couvercle sur le boîtier de raccordement. Veillez au bon positionnement du joint.
8. Montez le projecteur sur le support mural avec les vis et les écrous livrés. Réglez le projecteur dans la position souhaitée et serrez bien les vis.

DESCRIPTION DU FONCTIONNEMENT

(seulement pour les versions avec détecteur de mouvements)

Cette lampe est équipée d'un capteur infrarouge. Elle s'allume automatiquement quand le capteur constate des mouvements dans les environs.

Dans la mesure du possible, n'orientez pas le détecteur de mouvements vers les piscines, les hottes d'air de chauffage, les climatiseurs ou les objets soumis à de fortes variations de températures. Evitez d'orienter le détecteur de mouvements vers les arbres ou les buissons ou les endroits où des animaux domestiques séjournent souvent.

Lors de l'installation du projecteur, notez que le détecteur de mouvements réagit avec la plus grande sensibilité aux mouvements

Mode d'emploi Projecteur LED Chip

qui se produisent en travers de son champ de saisie et avec la plus faible sensibilité aux mouvements en direction de l'appareil.

Réglage du détecteur de mouvements

Trois régulateurs se situent sous le projecteur (voir ill. 3).

Réglage de la durée (TIME) :

Avec le régulateur TIME du détecteur de mouvements, vous pouvez choisir une durée d'activation quelconque comprise entre env. 10 secondes et 4 minutes, après la saisie du dernier mouvement. Le laps de temps augmente en tournant le régulateur TIME dans le sens des aiguilles d'une montre.

Sensibilité (SENS) :

Ce régulateur permet d'adapter la sensibilité du capteur. La sensibilité augmente en tournant le régulateur SENS dans le sens des aiguilles d'une montre.

Réglage de la lumière (LUX) :

Le réglage de la lumière détermine à partir de quelle luminosité le capteur du projecteur s'active. La position (*) indique que le capteur travaille le jour et dans la nuit. Dans la position (C), le capteur ne travaille que la nuit. Pour effectuer le réglage, attendez jusqu'à ce que la luminosité ambiante souhaitée soit atteinte. Tournez le régulateur de lumière LUX complètement sur le symbole (C). Tournez le régulateur lentement en direction du symbole (*) jusqu'à ce que le projecteur soit activé par un mouvement.

Le projecteur s'allumera maintenant à partir de la luminosité réglée en reconnaissant un mouvement.

Détecteur de mouvements : capteur infrarouge passif

Zone de saisie : jusqu'à 12 m / jusqu'à 180°

(horizontallement)

Réglage de la durée : d'env. 10 s à 4 min

MAINTENANCE ET NETTOYAGE

La maintenance ne doit être exécutée que par un électricien qualifié.

ATTENTION : Le projecteur LED ne contient aucun composant nécessitant une maintenance. La source de lumière LED ne peut pas être remplacée. Si nécessaire, l'ensemble du projecteur doit être remplacé.

N'utilisez aucun solvant, nettoyant corrosif ou similaire. Pour le nettoyage, utilisez seulement un chiffon sec ou légèrement humide.

Jetez les appareils électriques conformément aux impératifs écologiques !

Ne jetez pas les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2012/19/EU sur les vieux appareils électriques et électroniques, les appareils électriques usés doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques.

Vous obtiendrez des informations sur les possibilités d'élimination de l'appareil usé auprès de l'administration de votre commune ou municipalité.

Adresses

Seestraße 1 – 3 · 72074 Tübingen · Allemagne
