Produkttyp	Högpresterande LED-strålkastare
Varumärke	Brennenstuhl
Modell	1171250502
Märkspänning	220–240 V~50 Hz
Skyddsklass	I
Skyddsgrad (IP)	IP65
Effekt	10 W (1 x 10 W)
Mått (skyddslock)	110,5 x 83 x 4 mm
Detektortyp	Utan detektor
Strömförsörjning	Nätansluten
Huvudfunktioner	Inomhus/utomhusbelysning, väggmontering, hög ljusstyrka
Underhåll och rengöring	Rengör med en torr eller lätt fuktad trasa. Använd inte lösningsmedel.
Säkerhet	Installation av kvalificerad personal, stäng av strömmen före underhåll, jordning obligatorisk, titta inte direkt in i ljusstrålen.
Reservdelar och reparerbarhet	Inga löstagbara delar. LED-ljuskällan kan inte bytas ut. Byt ut hela strålkastaren vid fel.
Allmän information	Överensstämmer med WEEE-direktivet (2012/19/EU). Får inte slängas i hushållsavfall.

Vanliga frågor - 1171250502 BRENNENSTUHL

Hur installerar jag LED-strålkastaren Brennenstuhl 1171250502?

Installationen måste utföras av kvalificerad personal. Stäng av strömmen före ingrepp. Fäst väggfästet, för strömkabeln genom kabelgenomföringen och anslut ledningarna (N = blå, L = brun, jord = grön/gul) enligt schemat. Skruva fast locket och kontrollera att tätningen är korrekt.

Vilken skyddsgrad har denna strålkastare?

Grundmodellen (utan detektor) har IP65, vilket gör den lämplig för utomhusbruk. Se till att alla tätningsringar är korrekt installerade.

Kan jag byta LED-ljuskällan?

Nej, LED-ljuskällan kan inte bytas ut. Vid fel måste hela strålkastaren bytas mot en ny.

Hur rengör jag strålkastaren?

Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel eller frätande rengöringsmedel, eftersom de kan skada höljet eller skyddsglaset.

Kan strålkastaren användas med en dimmer?

Nej, denna LED-strålkastare är inte avsedd för användning med dimmer. Den måste anslutas direkt till elnätet.

Vilka inställningar finns på versionen med rörelsedetektor?

Tre inställningar finns: aktiveringstid (TIME, från 10 s till 4 min), känslighet (SENS) och ljusstyrketröskel (LUX, från symbol C för endast natt till * för dag och natt).

Varför tänds inte min strålkastare?

Kontrollera att strömmen är påslagen efter avstängning, att kablarna är korrekt anslutna (fas, neutral, jord) och att säkringen inte har löst ut. För modeller med detektor, se till att LUX-inställningen är anpassad till omgivande ljus.

Vad gör jag om skyddsglaset är skadat?

Ett skadat skyddsglas måste bytas ut endast mot ett original Brennenstuhl-lock. Kontakta kundtjänst för att få rätt del.

Är denna strålkastare kompatibel med hemautomationssystem?

Nej, denna strålkastare är en standardenhet utan kommunikationsgränssnitt. Den kan inte integreras direkt i ett hemautomationssystem.

Hur kasserar jag denna strålkastare vid slutet av dess livslängd?

Kasta inte apparaten med hushållsavfallet. Lämna den på en återvinningsstation för elektronikavfall (WEEE) i enlighet med EU-direktivet 2012/19/EU.

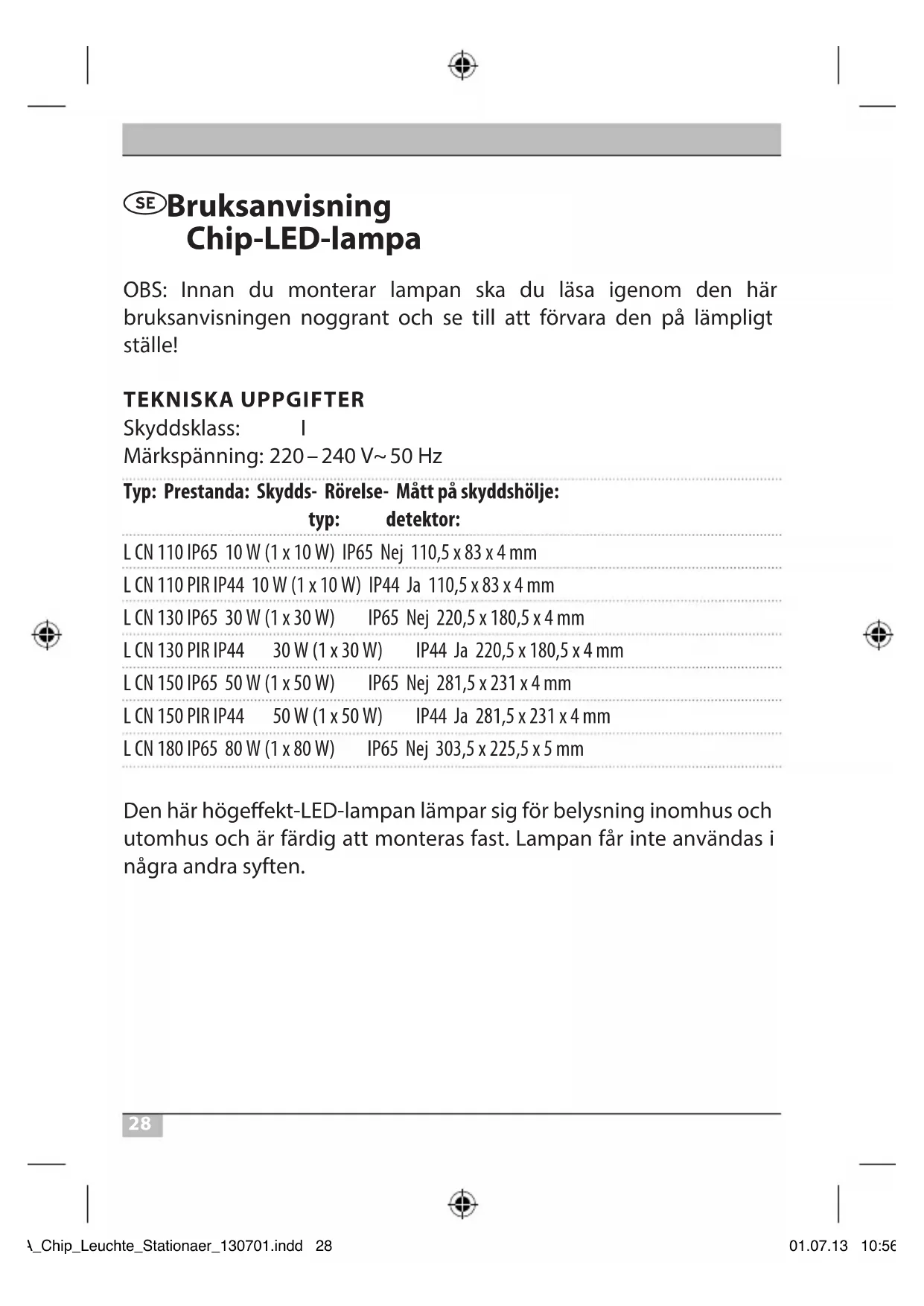

BRUKSANVISNING 1171250502 BRENNENSTUHL

OBS: Innan du monterar lampan ska du läsa igenom den här bruksanvisningen noggrant och se till att förvara den på lämpligt ställe!

TEKNISKA UPPGIFTER

Skyddsklass: I

Märkspänning: 220 – 240 V\~50 Hz

Typ: Prestanda: Skydds- Rörelse- Mått på skyddshölje:

typ:	detektor:
L CN 110 IP65 10 W (1 x 10 W)	IP65 Nej 110,5 x 83 x 4 mm
L CN 110 PIR IP44 10 W (1 x 10 W)	IP44 Ja 110,5 x 83 x 4 mm
L CN 130 IP65 30 W (1 x 30 W)	IP65 Nej 220,5 x 180,5 x 4 mm
L CN 130 PIR IP44 30 W (1 x 30 W)	IP44 Ja 220,5 x 180,5 x 4 mm
L CN 150 IP65 50 W (1 x 50 W)	IP65 Nej 281,5 x 231 x 4 mm
L CN 150 PIR IP44 50 W (1 x 50 W)	IP44 Ja 281,5 x 231 x 4 mm
L CN 180 IP65 80 W (1 x 80 W)	IP65 Nej 303,5 x 225,5 x 5 mm

Den här högeffekt-LED-lampan lämpar sig för belysning inomhus och utomhus och är färdig att monteras fast. Lampan får inte användas i några andra syften.

SÄKERHETSFÖRESKRIFTER

1. Installation och underhåll av lampan måste utföras av en kvalificerad yrkesman.
2. Innan installation eller underhåll utförs ska man alltid koppla från nätspänningen.
3. Lampan måste jordas på rätt sätt.
4. Lampan får inte användas utan att alla tätningsringar sitter som de ska!
5. LED-lampor har extremt starkt ljus. Se till att aldrig titta in i LED-lampans ljusstråle eftersom det kan ge upphov till bestående skador på ögonen.
6. Om skyddshöljet har gått sönder ska det bytas ut med ett originalskyddshölje från Brennenstuhl innan du fortsätter att använda lampan.

1. Om nätkabeln till anordningen är skadad ska den bytas ut av en kvalificerad yrkesman så att man inte utsätter sig för några risker.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNING

1. Montera inte lampa på en yta som utsätts för vibrationer.
2. Monteringsläge: Det bästa är att fästa lampan med vägghållaren. En lampa med rörelsedetektor får endast fästas enligt anvisningen i bild 1.

3. Markera platsen för borrhålen till att fästa vägghållaren och borra motsvarande hål i väggen. Sätt fast bygeln med de rätta skruvarna i väggen.

4. Öppna lampans kopplingsdosa.

5. Led anslutningskabeln genom kabelkopplingarna och anslut den till lampans ljusuttag enligt anvisningen i bild 2 (vänster bild för 10 W-version, höger bild för 30 W-version och högre. N = blå kabel, jordningsmärke = grön / gul kabel, L = brun kabel).
6. Se till att kabeln sätts fast ordentligt genom kabelkopplingarna.
7. Skruva på kopplingsdosans hölje igen. Se till att alla tätningar sitter där de ska.
8. Montera fast lampan i vägghållaren med hjälp av de skruvar och muttrar som följer med. Ställ in önskat läge för lampan och dra åt skruvarna.

FUNKTIONSBESKRIVNING

(endast för versioner med rörelsedetektor)

Den här lampan har utrustats med en infraröd detektor. Den slår på sig själv när detektorn registrerar rörelser i omgivningen.

Om möjligt ska man inte rikta rörelsedetektorn mot simbassänger, varmluftsutsug, klimatanläggningar eller objekt som är utsatta för starka temperaturväxlingar. Rikta inte rörelsedetektorn mot träd eller buskar eller platser där det kan finnas husdjur.

När lampan sätts upp, ska man kontrollera att rörelsedetektorn reagerar mest på rörelser som löper tvärsöver registreringsområdet och minst på rörelser som kommer direkt mot anordningen.

SÅ HÄR STÄLLER DU IN RÖRELSEDETEKTORN

På lampans undersida hittar du tre reglage (se bild 3).

Tidsinställning (TIME):

Med reglaget TIME på rörelsedetektorn är det möjligt att ställa in önskad inkopplingstid till mellan ca 10 sekunder och 4 minuter efter

att den senaste rörelsen registrerades. Om man vrider TIME-reglaget medsols ökar tidsspannet.

Sensitivitet (SENS):

Med det här reglaget är det möjligt att anpassa detektorns sensitivitet eller känslighetsgrad. Om man vrider SENS-reglaget medsols ökar känslighetsgraden.

Ljusinställning (LUX):

Med ljusintällningen avgör man på vilken belysningsstyrka detektorn slår på lampan. Med det här läget (*) anges att detektorn arbetar dagtid och nattetid, med det här läget (€) anges att detektorn bara arbetar nattetid. När du vill ställa in läget ska du vänta tills önskad belysningsstyrka har uppnåtts. Vrid reglaget för ljusinställning LUX tills det hamnar helt på symbolen (€). Vrid reglaget långsamt mot symbolen (*), tills lampan slås på vid rörelse.

Lampan slås nu på på inställd belysningsstyrka när den känner av en rörelse.

Rörelsedetektor: passiv infraröd detektor

Registreringsområde: upp till 12 m / upp till 180 ° (i vågrätt riktning)

Tidsinställning: ca 10 sek till 4 min

UNDERHÅLL OCH RENGÖRING

Underhållet får endast utföras av en kvalificerad elektriker.

OBS: Det finns inga komponenter i LED-lampan som behöver underhållas. Det går inte att byta ut LED-Ijuskällan. Vid behov måste hela lampan bytas ut.

Använd inte några lösningsmedel, frätande rengöringsmedel eller något dylikt. Använd bara en torr eller lätt fuktad trasa till rengöringen.

Hantera elektronisk utrustning miljövänligt! Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt den europeiska riktlinjen 2012/19/EU beträffande elektro- och föråldrad elektronisk utrustning så måste förbrukat elektroniskt material samlas in sorterat och en miljöriktig återanvändning utföras.

Alternativ för avfallshantering av uttjänt utrustning erhålles från kommunen.
