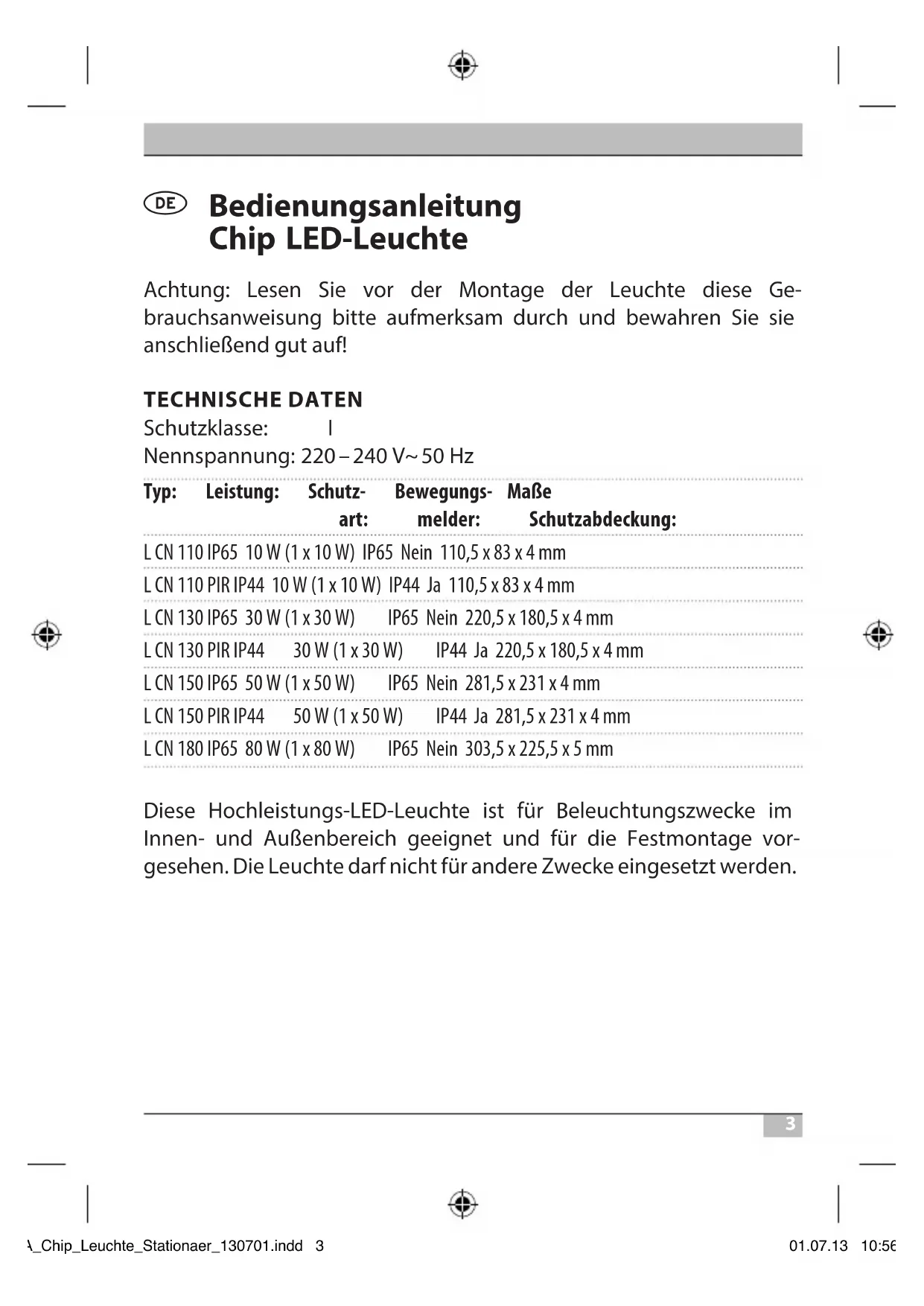

DE Bedienungsanleitung Chip LED-Leuchte
Achtung: Lesen Sie vor der Montage der Leuchte diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!
TECHNISCHE DATEN
Schutzklasse: I
Nennspannung: 220 – 240 V\~50 Hz
| Typ: | Leistung: | Schutz-art: | Bewegungs-melder: | MaßeSchutzabdeckung: |
L CN 110 IP65 10 W (1 x 10 W) IP65 Nein 110,5 x 83 x 4 mm
L CN 110 PIR IP44 10 W (1 x 10 W) IP44 Ja 110,5 x 83 x 4 mm
L CN 130 IP65 30 W (1 x 30 W) IP65 Nein 220,5 x 180,5 x 4 mm
L CN 130 PIR IP44 30 W (1 x 30 W) IP44 Ja 220,5 x 180,5 x 4 mm
L CN 150 IP65 50 W (1 x 50 W) IP65 Nein 281,5 x 231 x 4 mm
L CN 150 PIR IP44 50 W (1 x 50 W) IP44 Ja 281,5 x 231 x 4 mm
L CN 180 IP65 80 W (1 x 80 W) IP65 Nein 303,5 x 225,5 x 5 mm
Diese Hochleistungs-LED-Leuchte ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet und für die Festmontage vorgesehen. Die Leuchte darf nicht für andere Zwecke eingesetzt werden.
DE
Bedienungsanleitung Chip LED-Leuchte
SICHERHEITSHINWEISE
- Die Installation und Wartung der Leuchte muss durch eine qualifizierte Fachkraft erfolgen.
- Schalten Sie vor der Installation und vor Wartungsarbeiten stets die Spannungsversorgung ab.
- Die Leuchte muss ordnungsgemäß geerdet werden.
- Die Leuchte darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
- LED-Leuchten sind extrem hell. Blicken Sie unter keinen Umständen in den Lichtstrahl der LED Leuchten, da dies bleibende Schäden an den Augen verursachen kann.
- Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung der Leuchte durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.
- Wenn die Netzanschlussleitung der Leuchte beschädigt wird, muss sie durch eine qualifizierte Fachkraft ersetzt werden, um Gefährdungen zu vermeiden.
MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG
- Montieren Sie die Lampe nicht auf eine Oberfläche, die Vibrationen ausgesetzt ist.
-
Montage-Position: Die Leuchte sollte idealer Weise mit der Wandhalterung befestigt werden. Eine Leuchte mit Bewegungsmelder darf nur gemäß Abb. 1 befestigt werden.
-
Markieren Sie die Position der Bohrlöcher für die Befestigung der Wandhalterung und bohren Sie entsprechende Löcher in die Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der Wand.
- Öffnen Sie den Anschlusskasten der Leuchte.
- Führen Sie die Anschlussleitung durch die Kabelverschraubung und schließen Sie sie entsprechend der Abb. 2 (links Bild für 10 W-Version, rechtes Bild für 30 W-Version und höher) an der Lüsterklemme der Leuchte an (N = blaues Kabel, Erdungszeichen = grün / gelbes Kabel, L = braunes Kabel).
- Stellen Sie sicher, dass das Kabel ausreichend durch die Kabelverschraubung fixiert wird.
- Schrauben Sie die Abdeckung wieder auf den Anschlusskasten. Achten Sie auf den korrekten Sitz der Dichtung.
- Montieren Sie die Leuchte mit den mitgelieferten Schrauben und Muttern an die Wandhalterung. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie die Schrauben fest.
FUNKTIONSBESCHREIBUNG
(nur für Versionen mit Bewegungsmelder)
Diese Lampe ist mit einem Infrarot-Sensor ausgestattet. Sie schaltet sich automatisch an, wenn der Sensor im Umfeld Bewegungen feststellt.
Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze, an denen sich oft Haustiere aufhalten könnten.
DE
Bedienungsanleitung Chip LED-Leuchte
Beachten Sie bei der Anbringung der Leuchte, dass der Bewegungsmelder am empfindlichsten auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wenigsten empfindlich bei Bewegungen, die direkt auf das Gerät zulaufen.
BEWEGUNGSMELDER EINSTELLEN
Auf der Unterseite der Leuchte befinden sich drei Regler (siehe Abb. 3).
Zeiteinstellung (TIME):
Mit dem Regler TIME des Bewegungsmelders können Sie eine beliebige Einschaltzeit zwischen ca. 10 Sekunden und 4 Minuten wählen, nachdem die letzte Bewegung erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne zu.
Sensitivität (SENS):
Mit diesem Regler kann die Sensitivität oder Empfindlichkeit des Sensors angepasst werden. Durch Drehen des SENS-Reglers im Uhrzeigersinn nimmt die Empfindlichkeit zu.
Lichteinstellung (LUX):
Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor die Leuchte einschaltet. Die Position (*) zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position (C) arbeitet der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den Lichteinstellungsregler LUX ganz auf das Symbol (C). Drehen Sie den Regler langsam in Richtung Symbol (*), bis sich die Leuchte durch Bewegung einschaltet.
Die Leuchte wird sich nun ab der eingestellten Helligkeit beim Erkennen einer Bewegung einschalten.
Bewegungsmelder: passiver Infrarotsensor
Erfassungsbereich: bis zu 12 m / bis zu 180° (horizontal)
Zeiteinstellung: ca. 10 sec. bis 4 min.
WARTUNG UND REINIGUNG
Die Wartung darf nur von einem qualifizierten Elektriker durchgeführt werden.
ACHTUNG: Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die LED-Lichtquelle kann nicht ersetzt werden. Falls nötig muss die gesamte Leuchte ausgetauscht werden.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.
Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
