NÁVOD NA OBSLUHU 1171250502 BRENNENSTUHL

Pozor: Prečítajte si pred montážou lampy pozorne tento návod na používanie a starostlivo ho potom uschovajte!

TECHNICKÉ ÚDAJE

Trieda ochrany: I

Menovité napätie: 220 – 240 V\~ 50 Hz

Typ: Výkon: Druh Hlásič Rozmery ochrany: pohybu: ochranného krytu:

L CN 110 IP65 10 W (1 x 10 W) IP65		nie	110,5 x 83 x 4 mm
L CN 110 PIR IP44 10 W (1 x 10 W) IP44		áno	110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65	nie	220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	áno	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65	nie	281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	áno	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65	nie	303,5 x 225,5 x 5 mm

Táto vysoko výkonná LED lampa je určená na osvetlenie interiéru a exteriéru a naplánovaná na fixnú montáž. Lampa sa nedá používať na iné účely.

SK

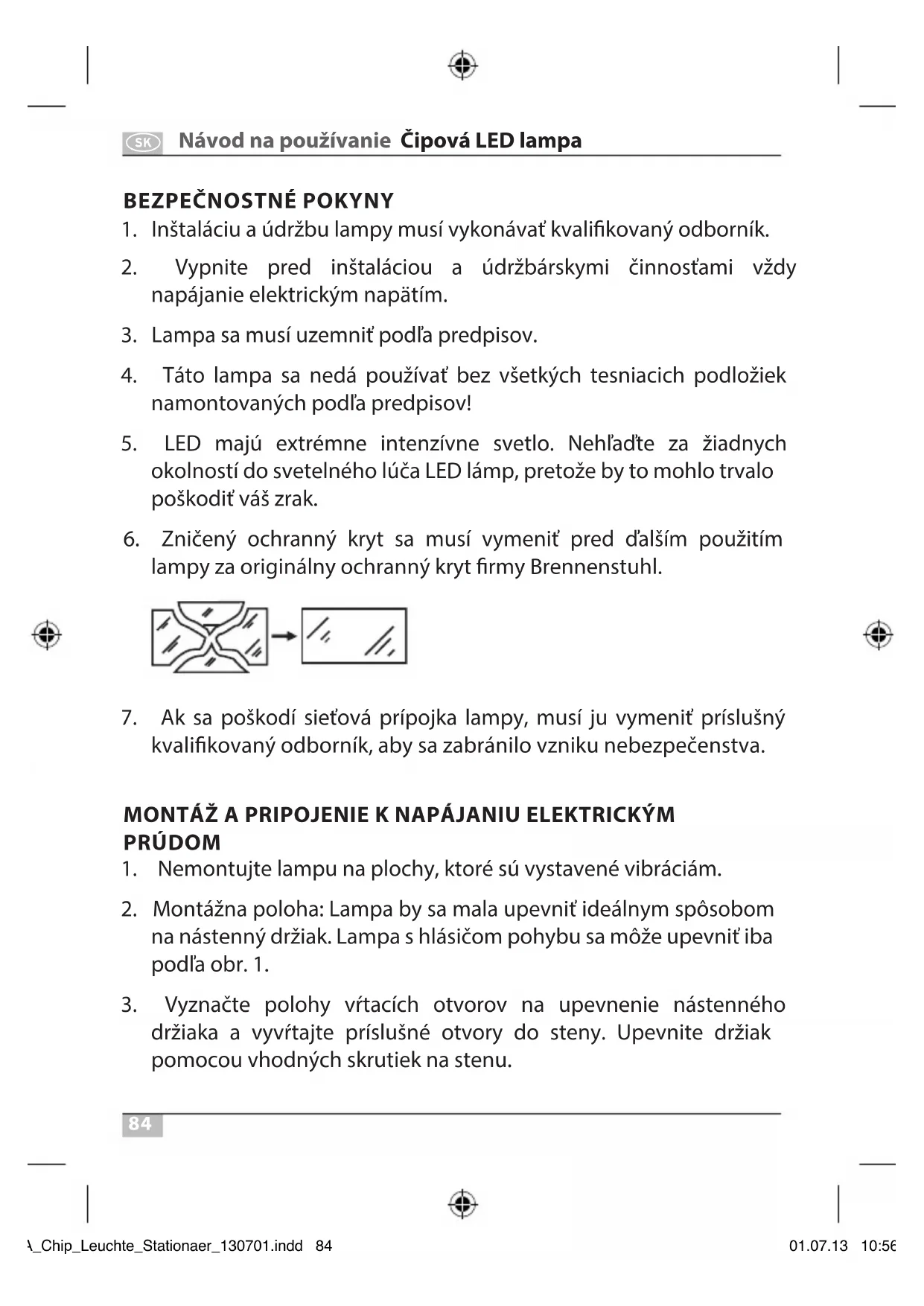

1. Inštaláciu a údržbu lampy musí vykonávať kvalifikovaný odborník.
2. Vypnite pred inštaláciou a údržbárskymi činnostami vždy napájanie elektrickým napätím.
3. Lampa sa musí uzemnit podla predpisov.
4. Táto lampa sa nedá používať bez všetkých tesniacich podložiek namontovaných podľa predpisov!
5. LED majú extrémne intenzívne svetlo. Nehľadťe za žiadnych okolností do svetelného lúča LED lámp, pretože by to mohlo trvalo poškodit váš zrak.
6. Zničený ochranný kryt sa musí vymenit pred d'alším použitím lampy za originálny ochranný kryt firmy Brennenstuhl.

1. Ak sa poškodí sietová prípojka lampy, musí ju vymenit' príslušný kvalifikovaný odborník, aby sa zabránilo vzniku nebezpečenstva.

MONTÁŽ A PRIPOJENIE K NAPÁJANIU ELEKTRICKÝM PRÚDOM

1. Nemontujte lampu na plochy, ktoré sú vystavené vibráciám.
2. Montážna poloha: Lampa by sa mala upevnit ideálnym spôsobom na nástenný držiak. Lampa s hlásičom pohybu sa môže upevnit iba podl'a obr. 1.
3. Vyznačte polohy vrtacích otvorov na upevnenie nástenného držiaka a vyvrtajte príslušné otvory do steny. Upevnite držiak pomocou vhodných skrutiek na stenu.

84

1. Otvorte pripojovaciu skrinku lampy.
2. Presuňte spojovací rozvod cez káblový skrutkový spoj a pripojte rozvod podľa obr. 2 (obrázok vľavo pre verziu 10 W, obrázok vpravo pre verziu 30 W a vyššiu) na svietidlovú svorku lampy (N = modrý kábel, uzemňovací symbol = zelený / žltý kábel, L = hnedý kábel).
3. Ubezpečte sa, aby bol kábel dostatočne upevnený pomocou káblového skrutkového spoja.
4. Naskrutkujte kryt spät na spojovaciu skriňu lampy. Dávajte pozor na správnu montáž tesnenia.
5. Namontujte lampu pomocou dodávaných skrutiek a matíc na nástenný držiak. Nastavte požadovanú polohu lampy a utiahnite riadne skrutky.

FUNKČNÝ POPIS

(iba pre verzie s hlásičom pohybu)

Táto lampa je vybavená infračerveným senzorom. Lampa sa automaticky zapne, ak identifikuje senzor v okolí pohyb.

Nesmerujte senzor pohybu pokiaľ možno na plavecké bazény, šachty na odvod vzduchu z kúrenia, klimatizácie alebo objekty, ktoré sú vystavené kolísaniu teploty. Zabráňte tomu, aby senzor smeroval na stromy alebo krovie, prípadne na miesta, na których by sa mohli zdržiavať domáce zvieratá.

Rešpektujte pred montážou lampy, že hlásič pohybu reaguje najcitlivejšie na pohyby, ktoré prebiehajú šikmým smerom cez jeho snímacie pole a najmenej citlivo pri pohyboch, ktoré smerujú priamo na prístroj.

NASTAVENIE HLÁSIČA POHYBU

Na dolnej strane lampy sa nachádzajú tri regulátory (pozri obr. 3).

Nastavenie času (TIME):

Regulátorom hlásiča pohybu TIMEsi môžete zvolit l'ubovoľnú dobu zapnutia medzi cca 10 sekundami až do cca 4 minút potom, čo bol zaznamenaný posledný pohyb. Otáčaním regulátora TIME v smere hodinových ručičiek sa zvyšuje doba zapnutia.

Citlivost' (SENS):

Pomocou tohto regulátora sa dá prispôsobit' senzitívnost' alebo citlivosť senzora. Otáčaním regulátora SENS v smere hodinových ručičiek sa zvyšuje citlivosť.

Nastavenie svetla (LUX):

Nastavením svetla môžete stanoviť, od ktorej svetlosti zapne senzor lampu. Poloha (*) zobrazuje, že senzor pracuje vo dne v noci, v polohe (C) pracuje senzor iba v noci. Počkajte, kým sa nedosiahne požadovaná svetlosť okolia. Otočte regulátor svetla LUX úplne na symbol (C). Otáčajte regulátor pomaly smerom k symbolu (*), kým sa nezapne lampa pôsobením pohybu.

Lampa sa potom bude zapínať od nastavenej svetlosti pri identifikácii pohybu.

Údržbu môže vykonávať iba kvalifikovaný elektrikár.

POZOR: LED lampa neobsahuje žiadne súčiastky, ktoré sa musia udržiavať. Zdroj LED lampy sa nedá vymenit. V prípade potreby sa musí vymenit kompletná lampa.

Nepoužívajte žiadne rozpúšťadlá, dráždivé alebo podobné čistiace prostriedky. Používajte na čistenie iba suchú alebo ľahko navlhčenú handričku.

Odstraňujte elektrické prístroje ekologickým spôsobom! Elektrické prístroje nepatria do domového odpadu!

Podl'a Európskej smernice 2012/19/EU o starých elektrických a elektronických prístrojoch sa musia zbierať opotrebované elektrospotrebiče zvlášť a odviezt na ekologickú recykláciu.

O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade.
