NAUDOJIMO INSTRUKCIJA 1171250502 BRENNENSTUHL

Dėmesio: prieš montuodami šviestuvą, atidžiai perskaitykite šią naudojimo instrukciją ir po to ją išsaugokite!

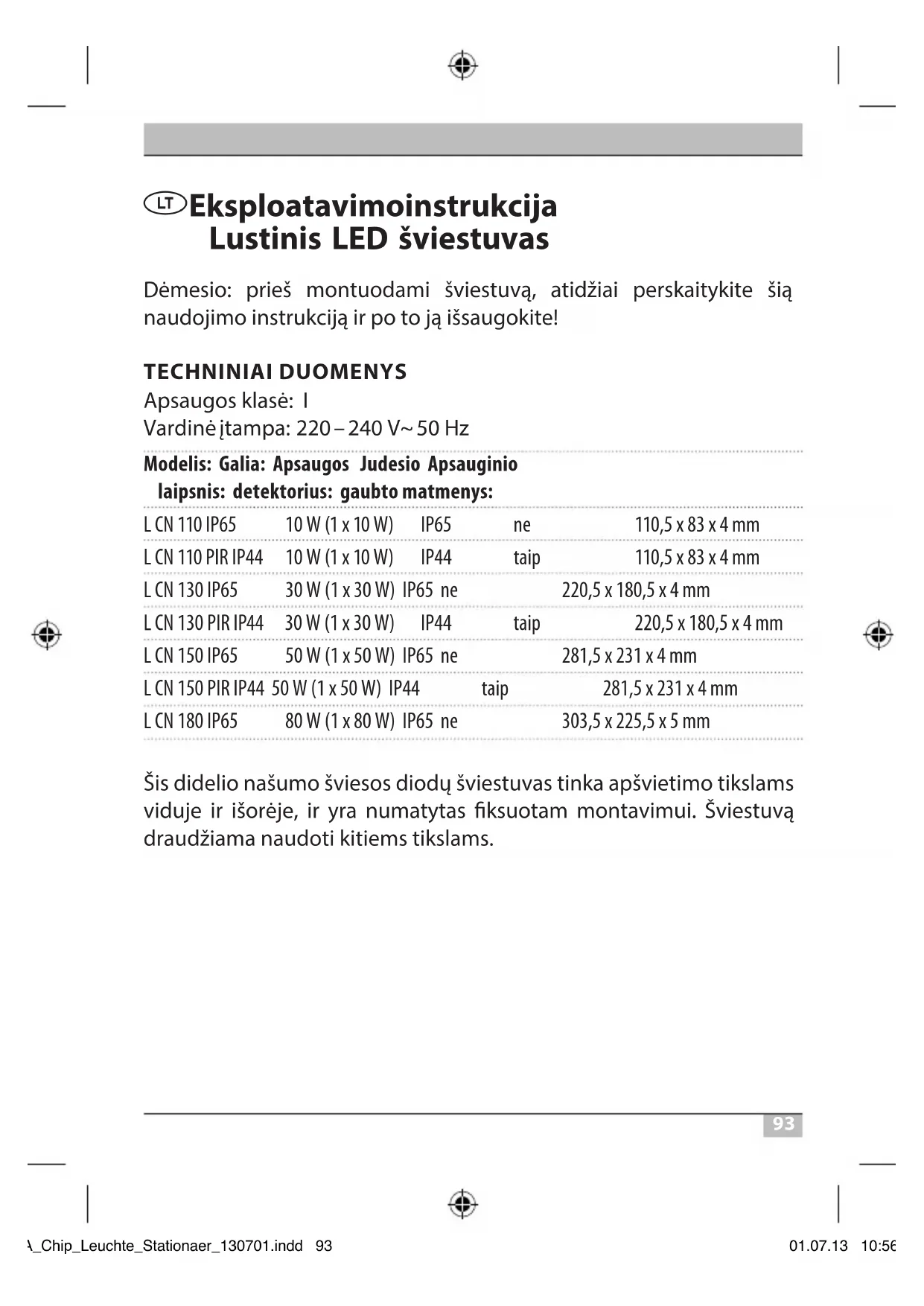

TECHNINIAI DUOMENYS

Apsaugos klasė: I

Vardinė įtampa: 220 – 240 V\~ 50 Hz

Modelis: Galia: Apsaugos Judesio Apsauginio laipsnis: detektorius: gaubto matmenys:

L CN 110 IP65	10 W (1 x 10 W)	IP65	ne	110,5 x 83 x 4 mm
L CN 110 PIR IP44	10 W (1 x 10 W)	IP44	taip	110,5 x 83 x 4 mm
L CN 130 IP65	30 W (1 x 30 W)	IP65 ne		220,5 x 180,5 x 4 mm
L CN 130 PIR IP44	30 W (1 x 30 W)	IP44	taip	220,5 x 180,5 x 4 mm
L CN 150 IP65	50 W (1 x 50 W)	IP65 ne		281,5 x 231 x 4 mm
L CN 150 PIR IP44	50 W (1 x 50 W)	IP44	taip	281,5 x 231 x 4 mm
L CN 180 IP65	80 W (1 x 80 W)	IP65 ne		303,5 x 225,5 x 5 mm

Šis didelio našumo šviesos diodu šviestuvas tinka apšvietimo tikslams viduje ir išorėje, ir yra numatytas fiksuotam montavimui. Šviestuvą draudžiama naudoti kitiems tikslams.

Eksploatavimo instrukcija Lustinis LED šviestuvas

SAUGOS NUORODOS

1. Šviestuvo jrengimą ir techninę priežiūrą privalo atlikti kvalifikuotas specialistas.
2. Prieš įrengimą ir techninės priežiūros darbus visuomet išjunkite maitinimo įtampą.
3. Šviestuvą privaloma tinkamai jžeminti.
4. Šj šviestuvą draudžiama naudoti be visų tinkamai pritaisytų sandarinimo žiedų!
5. Šviesos diodu šviestuvai yra itin ryškūs. Jokiomis aplinkybėmis nežiūrėkite į šviesos diodu šviestuvų šviesos spindulį, kadangi šis gali sukelti ilgalaikius akių pažeidimus.
6. Sudužusj apsauginj gaubtą prieš tolesnį šviestuvo naudojimą reikia pakeisti originaliu „Brennenstuhl“ apsauginiu gaubtu.

1. Pažeidus šviestuvo maitinimo laidą, jį turi pakeisti kvalifikuotas specialistas, kad būtų išvengta pavojų.

MONTAVIMAS IR PRIJUNGIMAS PRIE ELEKTROS MAITINIMO TINKLO

1. Nemontuokite žibinto ant paviršiaus, kurj veikia vibracijos.
2. Montavimo padėtis: Šviestuvą idealiu atveju reiktų tvirtinti sieniniu laikikliu. Šviestuvą su judesio detektoriumi leidžiama tvirtinti tik pagal 1 pav.
3. Pažymėkite gręžtinių skylių padėtį, kad pritvirtintumėte sieninį laikiklj, ir išgręžkite atitinkamas skyles sienoje. Tinkamais varžtais pritvirtinkite apkabą prie sienos.

94

1. Atidarykite šviestuvo prijungimo dėžutę.
2. Išveskite jungiamajį laidą pro kabelio srieginę jungtį ir pagal 2 pav. (kairysis pav. 10 W versijai, dešinysis pav. 30 W ir aukštesnei versijai) prijunkite jį prie šviestuvo sietyno gnybto (N = mėlynas kabelis, įžeminimo ženklas = žalias / geltonas kabelis, L = rudas kabelis).
3. Ísitikinkite, kad kabelis pakankamai fiksuojamas kabelio sriegine jungtimi.
4. Vél prisukite dangtelj prie prijungimo dėžutės. Prižiūrėkite, kad sandariklis būtų teisingoje padėtyje.
5. Pateikiamais varžtais ir veržlėmis primontuokite šviestuvą prie sieninio laikiklio. Nustatykite pageidaujamą žibinto padėtį ir priveržkite varžtus.

VEIKIMO APRAŠYMAS

(tik versijoms su judesio detektoriumi)

Šis žibintas turi infraraudonujų spindulių jutiklj. Jis automatiškai įsijungia, kai jutiklis aplinkoje nustato judesius.

Judesio detektoriaus geriau nekreipkite i baseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai. Venkite judesio detektorių kreipti i medžius, krūmus ar vietas, kuriose dažnai gali būti naminių gyvūnu.

Pritaisydami šviestuvą atsižvelkite i tai, kad judesio detektorius jautriausiai reaguoja i judesius skersai per jo aprėpties lauką, ir mažiausiai jautrus yra judesiams tiesiai prietaiso link.

Eksploatavimo instrukcija Lustinis LED šviestuvas

JUDESIO DETEKTORIAUS NUSTATYMAS

Šviestuvo apatinėje pusėje yra trys reguliatoriai (žr. 3 pav.).

Trukmės nustatymas (TIME):

Judesio detektoriaus reguliatoriumi TIME galite pasirinkti bet kokią jjungimo trukmę nuo mażdaug 10 sekundžių iki 4 minučių, po to, kai buvo užfiksuotas paskutinis judesys. TIME reguliatorių sukant pagal laikrodžio rodyklę, trukmė didėja.

Jautrumas (SENS):

Šiuo reguliatoriumi galima suderinti jutiklio jautrumą. SENS reguliatorių sukant pagal laikrodžio rodyklę, jautrumas didėja.

Šviesos nustatymas (LUX):

Šviesos nustatymu pasirenkama, nuo kokio šviesumo jutiklis jjungia šviestuvą. Padėtis (*) rodo, kad jutiklis veikia dieną ir naktį, padėtyje (C) jutiklis veikia tik naktį. Norėdami nustatyti, palaukite, kol bus pasiektas pageidaujamas aplinkos šviesumas. Pasukite šviesos nustatymo reguliatorių LUX iki galo prie simbolio (C). Lėtai sukite reguliatorių simbolio (*), kryptimi tol, kol šviestuvas įsijungs dėl judėjimo.

Dabar šviestuvas įsijungs nuo nustatyto šviesumo, aptikęs judėjimą.

Judesio detektorius: pasyvus infraraudonujų spindulių jutiklis

Aprèpties diapazonas: iki 12 m / iki 180° (horizontaliai)

Trukmės nustatymas: apie 10 sek. iki 4 min.

TECHNINĖ PRIEŽIŪRA IR VALYMAS

Techninę priežiūrą leidžiama atlikti tik kvalifikuotam elektrikui.

DĖMESIO: LED šviestuvas neturi komponentų, kuriems reikalinga techninė priežiūra. LED šviesos šaltinio negalima keisti. Jei būtina, reikia keisti visą šviestuvą.

Nenaudokite tirpiklių, ėsdinančių valymo priemonių ar pan. Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę.

Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis!

Remiantis ES direktyva 2012/19/EU dėl elektros ir elektroninės įrangos atlieku, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti.

Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.
